Укладка теплого пленочного пола под ламинат своими руками – Укладываем теплый пол. Пленочный пол под ламинат своими руками

Основное отличие биметаллической термопленки от углеродного полотна – это отсутствие заземления и невозможность укладки под плитку. Проблема с заземление решается путем подключения системы к устройству защитного отключения или защитным электрическим автоматам.

Среди технических и эксплуатационных особенностей пленочной нагревательной системы, можно выделит следующие преимущества:

• простота устройства – технология монтажа не представляет особой сложности. При наличии навыков в электрике, укладку и подключения пола можно выполнить собственноручно, не обращаясь в специализированные организации;
• удобство использования – небольшая толщина пленочного мата не оказывает заметного влияния на общую толщину пола, которая даже после монтажа нагревательной системы и облицовки не превышает 3 см;
• равномерность прогрева – инфракрасные волны обеспечивают относительно равномерный прогрев всего объема жилого помещения с небольшой разностью температур. Простое включение и быстрый нагрев резистивных элементов, позволяет почувствовать эффект от работы систему уже через несколько минут;
• безопасность – инфракрасное излучение не оказывает какого-либо вреда и способствует улучшению общего самочувствия. Инфракрасные волны не влияют на влажность воздуха, позволяют получить легкий эффект ионизации и устранения посторонних запахов.

При использовании на относительно небольших площадях, например при укладке пленочного пола под ламинат в типовой гостиной или под линолеум в прихожей, позволяет добиться сокращения затрат на электроэнергию до 20-25% при сравнении с другими типами теплых полов.

Применение на больших площадях, более 30-50 м2, потребует использование термопленки большей мощности, что непременно повлечет большие затраты электроэнергии – это и является главным минусом таких покрытий. Для больших пространств и объемов лучше использовать комплексные решения на основе различных типов отопительных систем.

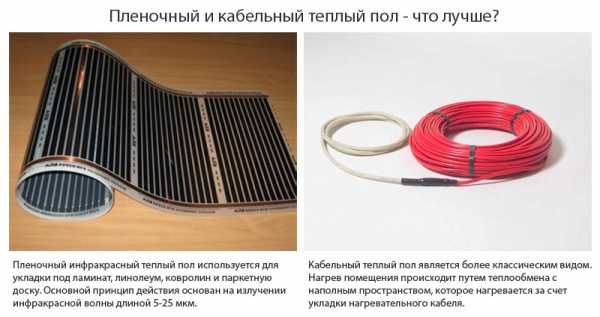

Какой пол выбрать – пленочный или кабельный

Выбор любого типа теплого пола должен основываться на целом ряде требований – это тип и площадь помещения, количество мебели и посторонних предметов быта, степень интенсивности движения, тип напольного покрытия и т.д.

То есть для того, чтобы определиться какой теплый пол лучше – пленочный или кабельный, следует знать, в каком помещение предполагается его укладка, какова его полезная площадь, в каком техническом состоянии находится несущая основа и является ли помещения проходным.

Далее следует выяснить, каким источником тепла будет являться теплый пол, какое напольное покрытие будет использоваться для облицовки и каковы общие требования к напольному пространству.

При выборе между различными типами нагревательных систем, в первую очередь, стоит исходить из типа и площади помещения

К примеру, для ванной комнаты площадью 10 м2 под облицовочную плитку, лучше использовать кабельный теплый пол или нагревательные маты, так как данные системы отличаются простотой устройства и монтажа. Тем более, в ванной комнате не требуется монтаж особо мощного отопления, так как в помещении присутствуют трубы центрального водоснабжения.

В гостиной или детской комнате площадью 12-16 м2, в качестве дополнительного отопления и с дальнейшей укладкой ламината лучше подойдет термопленка, так как данная система удобно монтируется под деревянные напольные покрытия, безопасна и наиболее рационально прогревает заданный объем.

При прочих равных и невзирая на общую стоимость, делая выбор между двумя данными типами теплых полов, следует исходить из их принципа работы и ремонтопригодности.

Так, нагревательные кабели используют более привычный способ обогрева пространства путем нагрева напольной облицовки и дальнейшего теплообмена. Пленочные типы наоборот являются более современной технологией и нагревают помещение более равномерно, за счет прогревания всех плоскостей, в том числе стены и потолок.

Подготовка поверхности и инструментов к работе

Технология устройства пленочного теплого пола предполагает устройство нагревательной системы на относительно ровное и технически пригодное для этого основание. Максимально допустимый перепад высота на 2 метра поверхности должен быть не более 2-3 мм. В ином случае, возрастает риск повреждение полотна и снижение срока его эксплуатации.

Под технической стороной понимают то, что поверхность не будет иметь выраженных углублений и сырости, выбоин или каких-то изъянов и повреждений. Это касается и старого напольного покрытия – оно должно крепко лежать на поверхности, не прогибаться под нагрузкой, не скрипеть и т. д.

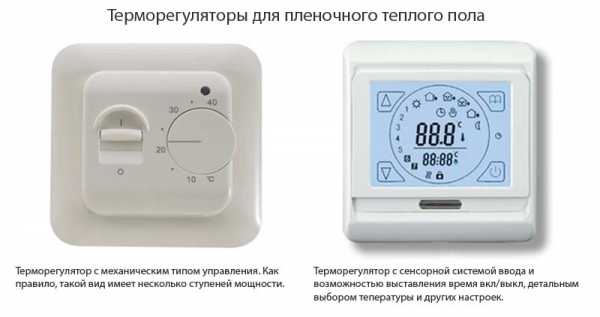

Терморегулятор с механический правление — слева, программируемый с сенсорным управление — справа

При выраженных изъянах и явной непригодности несущего основания, рекомендуется провести демонтаж старой облицовки, выполнить затирку углублений и повреждений на поверхности или вовсе залить выравнивающую тонкослойную стяжку.

На этапе подготовки желательно произвести разметку основания и определить место для терморегулятора, основываясь на расположении мебели и предметов быта. В процессе нанесения разметки важно помнить, что монтаж и укладки под низкостоящую мебелью не выполняется.

Для выполнения монтажа своими руками потребуется подготовить следующие инструменты – перфоратор, болгарку с диском по бетону, дрель с насадкой для отверстий, крестовую отвертку, пассатижи, ножницы, рулетку и карандаш. В зависимости от типа регулятора и способа устройства проводки, перфоратор и дрель может не потребоваться.

Последовательность работ при укладке под ламинат

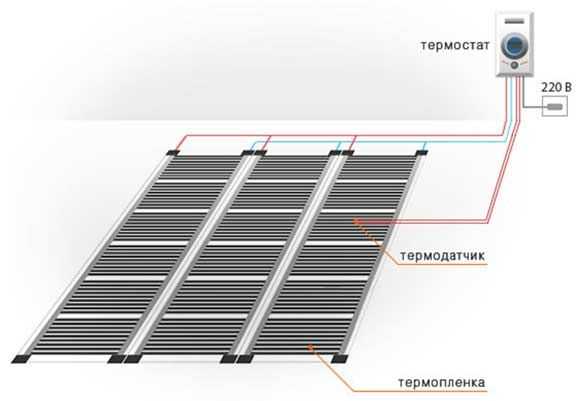

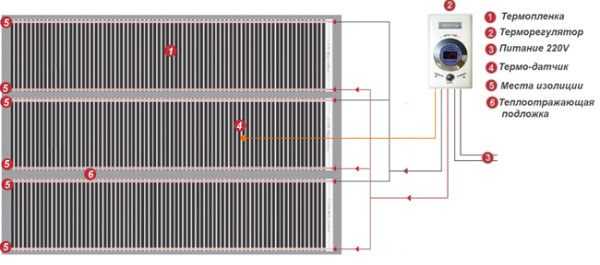

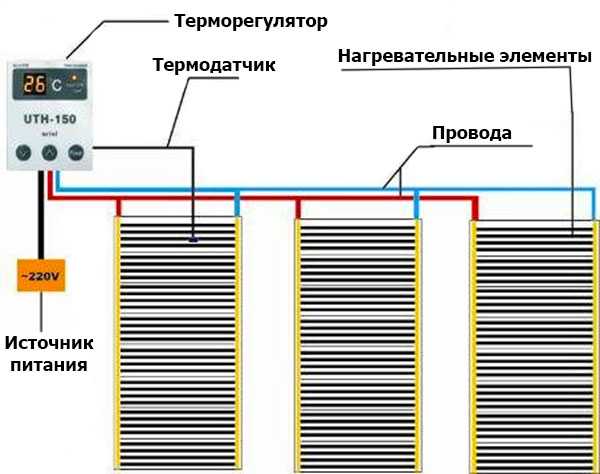

Общая схема параллельного подключения к терморегулятору

Выполнение основных работ по устройству пленочного пола выполняется согласно инструкции, прилагаемой к комплекту теплого пола. Стандартный набор, помимо термопленки, будет включать в себя необходимое количество проводов и контактный клемм, комплект битумной изоляции и датчик для снятия температуры.

Регулятор температуры в набор не входит. Его выбор полностью лежит на плечах исполнителя работ или заказчика. При самостоятельном выборе стоит учитывать тип управления (механический, кнопочный или сенсорный), способ монтажа (накладной или в монтажную коробку) и общую мощность системы.

Общая мощность пола высчитывается исходя их покрываемой площади и мощности пленки на 1 м2. К примеру, общая мощность для пленки 130 Вт/м2 уложенной на площади в 10 м2 будет равна 1,3 КВт.

Помимо подготовленного инструмента, стандартного набора теплого пола и терморегулятора потребует отражающая лавсановая положка, термоскотч и полиэтиленовая пленка.

Общая последовательность по монтажу пленочного теплого пола своими руками будет выглядеть следующим образом:

1. Согласно проведенной разметке производится подготовка коммуникация под терморегулятор. При использовании накладного терморегулятора достаточно произвести разметку и монтаж пластикового короба, способного скрыть гофру.

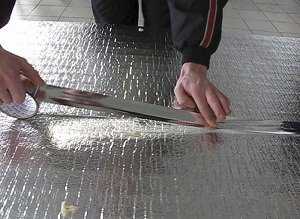

Укладка теплоизоляции и подложки на основе вспененного полиэтилена

2. При использовании открытого регулятора и скрытого способа монтажа проводки, потребуется просверлить отверстие в стене на заданной высоте от поверхности пола (30-150 см). Для этого используется электрическая дрель с насадкой. Для обустройства штрабы под проводку на стене, можно использовать болгарку с диском по бетону и перфоратор.
3. На поверхность основания выполняется укладка полиэтиленовой пленки и теплоотражающего покрытия глянцевой стороной вверх. При необходимости стыковки полотен используется металлизированный или термостойкий скотч.

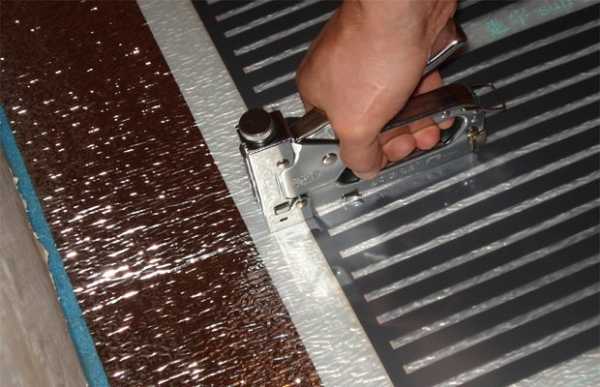

Подгонка и укладка термопленки согласно нанесенной разметке

4. Производится укладка и подгонка пленочного пола исходя из ранее проведенной разметки. Для подгонки материала используется специальная линия отреза. Раскладка полотен выполняется медной шиной вниз. Укладка осуществляется с соблюдением технологических зазоров и расстояния между соседними пленочными полотнами, которое указано в инструкции.

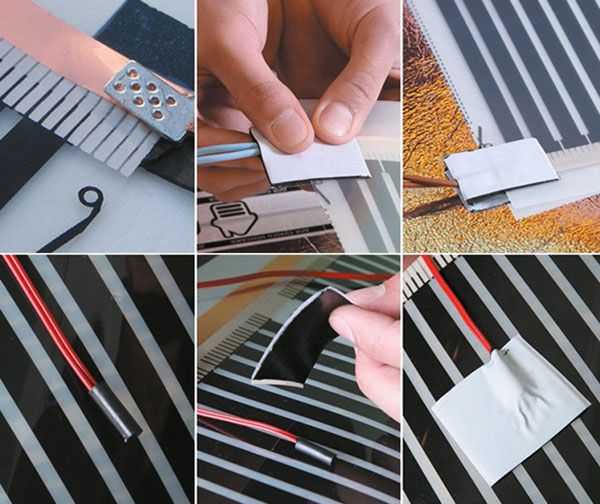

5. Выполняется монтаж и фиксация контактных зажимов на поверхность медной шины. Зажим должен располагаться так, чтобы одна его сторона контактировала с медной шиной, а вторая находилась поверх термопленки. Для надежной фиксации зажимов используются пассатижи.


Подключение контактным зажимов к медной шине

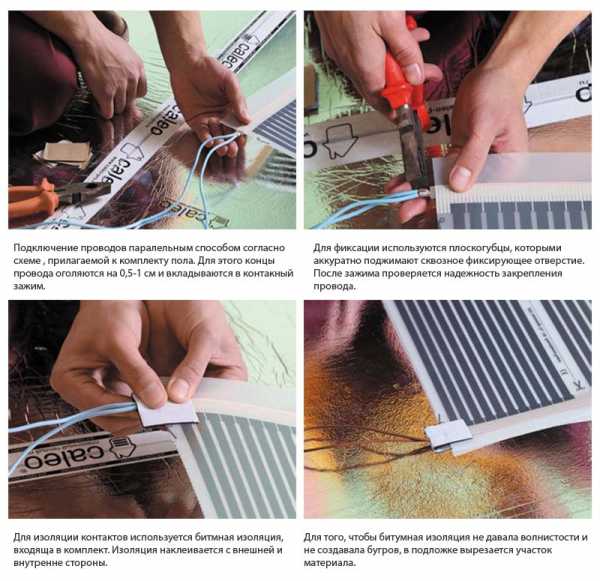

6. Осуществляется подсоединение и фиксация проводов на контактных зажимах. Подсоединение выполняется параллельным способом, указанным в инструкции. Для подвода провода необходимо снять изоляцию на 1-1,5 см и вложить оголенный провод в зажим. Фиксация выполняется посредством зажима фиксирующего кольца на зажиме.
7. Выполняется изоляция оголенных участков. Места соединения проводки с зажимами изолируются при помощи битумной изоляции, входящей в комплект. Изоляция осуществляется с внутренне и внешней стороны. Участки медной полосы на линии отреза изолируются при помощи термостойкого скотча или аналогичной битумной изоляции.

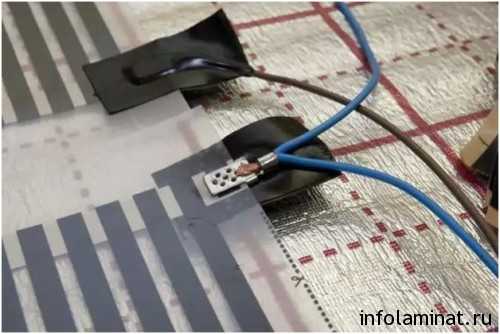

Подключение проводов к контактным зажимам и защита контактов битумной изоляцией

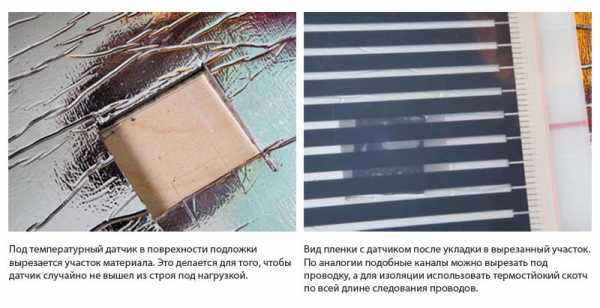

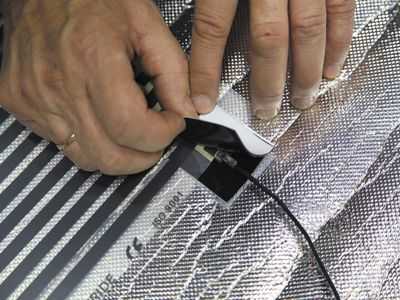

8. Производится установка температурного датчика, который фиксируется недалеко от терморегулятора с обратной стороны термопленки. Для фиксации применяется битумная изоляция и скотч.
9. Для скрытия выпирающих участков (подсоединённые клеммы и термодатчик) в поверхности отражающей подложки вырезаются равные по площади участки. Для устранения риска повреждения проводов, по пути их следования, в теплоизолирующей подложке можно вырезать небольшие канавки.

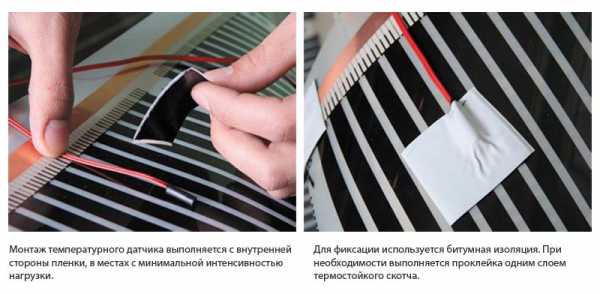

Установка датчика снятие температуры на внешнюю сторону термопленки

10. Выполняется аккуратная укладка проводки в канавки и фиксация при помощи термостойкого скотча. Все провода и провод термодатчика пропускаются через специальную гофру, которая монтируется в короб или подготовленную штробу.
11. Производится подключение системы теплого пола к терморегулятору. Схема подключения прилагается в инструкции к регулятору. В общем виде – это подсоединение проводов от центральной сети, два контакта от термопленки и контакты от термодатчика.


Устройство подложки под выпирающими элементами конструкции

12. Осуществляется проверка работоспособности системы на низкой мощности. При первом включении желательно проверить каждое отдельно полотно. При отсутствии проблем, питание отключается, поверхность застилается полиэтиленовой пленкой, укладывается положка и ламинат.

При необходимости обустроить пленочный теплый пол под плитку используется углеродный тип термопленки, специальный термостойкий плиточный клей и армирующая сетка, которая укладывается непосредственно на термопленку.

Дальнейшие работы по монтажу плитки выполняются привычным образом – наносится необходимое количество клея на поверхность основания и плитку. Производится равномерное распределение клея при помощи зубчатого шпателя и монтаж керамической плитки.

В большинстве случаев, при необходимости устройства именно под керамическую плитку, желательно произвести замену нагревательной системы на кабельную.

Перед самостоятельной укладкой рекомендуем ознакомится с видео по монтажу. В качестве примера, мы привели видео-инструкцию от двух различных производителей.

Читайте также:

otdelkaexp.ru

Укладка теплого пола под ламинат своими руками

Всё большую популярность в системе обогрева при проведении ремонта приобретает теплый пол. Принцип работы может быть основан как на электричестве, так и на системе водяного отопления.

Из статьи вы узнаете все этапы укладки теплого пола под ламинат своими руками и как сделать правильный выбор.

Содержание статьи:

1. Виды теплых полов.
2. Выбор ламината.
3. Подготовка основания.
4. Плёночный инфракрасный.
5. Водяной.
6. Электрический.
7. Монтаж ламината.
8. Дополнительные советы.

Варианты теплого пола и все ли они подходят под ламинат

Если производитель рекомендует ламинат для системы обогрева, то значит, что его можно укладывать на любой из видов тёплых полов, только есть небольшие особенности при монтаже о которых вы узнаете ниже.

Водяной

Водяной тёплый пол может быть подключен к центральной системе отопления (в многоквартирном доме) или к автономной (частный дом).

Без ограничения можно применять ламинат с автономной системой отопления, так как нагрев можно плавно регулировать.

С центральной системой отопления нагрев регулировать не получится и поэтому будут резкие скачки температуры, а это приведет к преждевременной порче ламината.

Электрический с греющим кабелем

Монтаж электрического теплого пола под ламинат возможен без всяких ограничений. Регулирование температуры происходит плавно.

Инфракрасный

Это самый лучший вариант для ламината. Он требует меньших затрат при монтаже и проще в установке.

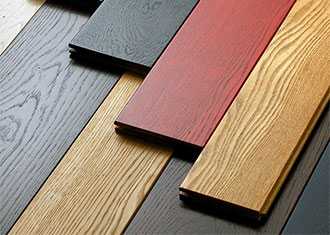

Какой ламинат подойдет для пола с обогревом

Современный ламинат является одним из самых популярных и удобных материалов, который широко используется в качестве финишного покрытия пола.

Данный материал хорошо держит тепло, и славится своими теплоизоляционными свойствами. Однако нелюбой ламинат можно применять для теплых полов, так как он может выделять формальдегид и деформироваться при длительном нагревании и низкой влажности.

Ламинат для тёплых полов производители маркируют специальными знаками как на рисунке ниже.

Ламинированное покрытие хорошо подходит под все существующие системы теплого пола.

Ламинат для теплого пола обязательно должен иметь сертификат соответствия от санитарно-гигиенической экспертизы. Класс безопасности Е0 или Е1.

Подготовка основания

Укладка любого теплого пола начинается с подготовки основания и проходит в несколько этапов.

1. В первую очередь следует удалить старый внешний слой пола, это может быть линолеум, плитка или ламинат.
2. Затем необходимо выровнять и очистить поверхность от мусора. Сделать это просто и быстро можно с помощью топора и пылесоса.
3. Следующим этапом является грунтовка пола, после чего можно приступить к укладке теплоотражающего материала. Он должен покрывать весь пол. Отдельные сегменты необходимо соединять между собой при помощи скотча.

Монтаж пленочного теплого пола под ламинат

При самостоятельном монтаже пленочного инфракрасного теплого пола не нужны различные расчёты и трудоёмкие затраты, даже не специалисту достаточно будет 2-3 часов.

В местах установки мебели нет необходимости укладывать термоплёнку. Высота пола почти не меняется, что особенно актуально в квартирах с низкими потолками.

Для правильной установки достаточно неукоснительно следовать указаниям производителя.

• В первую очередь необходимо установить теплоотражающий материал металлизированным слоем кверху, чтобы тепло шло в комнату, а не к соседям снизу.
• Укладка инфракрасной пленки проходит в несколько этапов. Отступите от стен 15-20 сантиметров и приступите к установке модулей, фиксируйте их при помощи монтажной ленты. Ни в коем случае нельзя укладывать их внахлест.

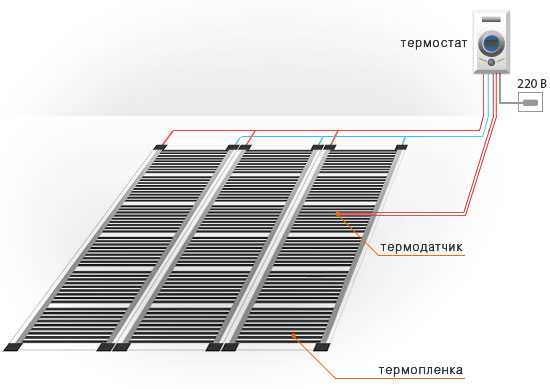

• Проводами из комплекта параллельно при помощи зажимов подключаются отдельные части термоплёнки, все открытые места соединений необходимо заизолировать битумной изоляцией.
• На основании прорубается штроба для укладки проводов от термодатчика.
• Терморегулятор подключают к последней полосе и крепят на стене на высоту около 20 см. Для этого в стене необходимо заранее проделать отверстие под провода и регулятор.
• После выполнения всех работ по монтажу пленочного пола его необходимо протестировать. Включите и проверьте, чтобы не было перегрева отдельных участков термопленки и искрения в местах подключения.
• Следующим этапом является укладка толстой полиэтиленовой пленки для уменьшения износа и предотвращения попадания влаги на нагревательные элементы. В дальнейшем на неё будет укладываться ламинат.

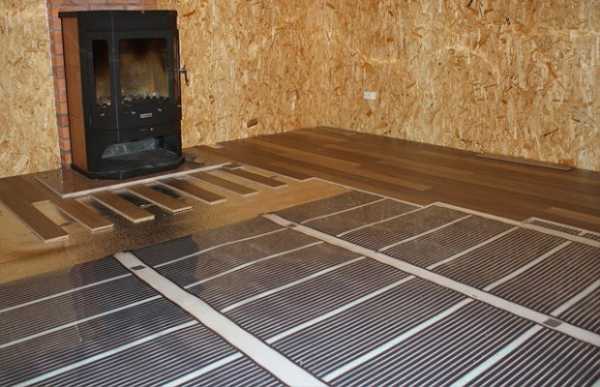

Главным преимуществом пленочного пола является то, что на него можно сразу устанавливать ламинат, без каких-либо защитных слоев и креплений. Модули пленочного пола не такие уж и хрупкие, и вполне выдерживают вес человека.

Не включайте в сеть термопленку в свернутом виде.

Инфракрасный пол славится своими термонагревательными свойствами и скоростью нагрева помещения.

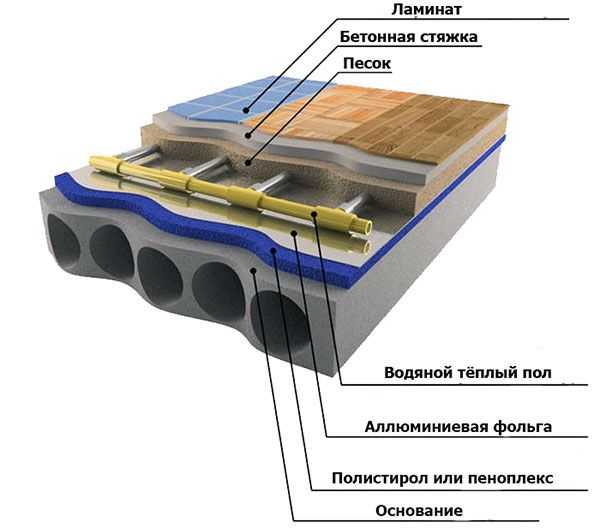

Монтаж водяного теплого пола под ламинат

Водяной тёплый пол это самая сложная и трудоёмкая при монтаже система подогрева пола.

Она работает от отопления, и может быть подключена к центральной или автономной отопительной системе. В качестве водонагревательного элемента можно использовать любой газовый или электрический котел.

Установка системы происходит в несколько этапов.

• Выравниваем и очищаем основание пола.
• Предварительно необходимо установить на выровненный пол утеплитель, например, пенополистирол толщиной от двух до десяти сантиметров, чтобы не греть межэтажные перекрытия.
• Затем устанавливается армированная сетка с ячейкой от 100 до 150 миллиметров. Она служит для крепления труб и увеличения прочности будущей стяжки. Можно установить специальный мат для крепления водяного теплого пола. Есть маты, которые могут служить кроме крепления труб, ещё и утеплителем, и гидроизоляцией.
• Следующим слоем устанавливается труба, которая фиксируется пластиковыми хомутами или проволокой. Способ укладки труб может быть по спирали или параллельными линиями.
• Затем необходимо залить все специальной стяжкой толщиной от 3 до 6 сантиметров. В состав жидкой стяжки входит цемент и песок в пропорции 3 к 1.
• В конце необходимо установить полиэтиленовую пленку, на которую в дальнейшем будет установлен ламинат.

Также можно сделать сухую стяжку. В отличие от жидкой, в нее не добавляется вода, и она утрамбовывается, а не застывает.

Благодаря специальной стяжке, система водяного теплого пола имеет надежную конструкцию, на которую можно очень легко и в короткий срок постелить ламинат.

Данная система отопления проста в эксплуатации и не потребляет электричества.

Подключить его можно к системе центрального отопления, любому газовому или электрическому котлу, что делает всю систему универсальной под любое помещение.

Монтаж электрического теплого пола под ламинат

Электрический тёплый пол — это набор нагревательных электрических матов или отдельный кабель.

Для экономии берите нагревательный кабель, но помните, что нагревательные маты легче устанавливать.

Установка тёплого электрического пола схожа с монтажом водяного.

• Выравниваем и очищаем основание.
• Устанавливаем теплоотражающий материал, который не будет давать теплу нагревать бетон.
• Затем идет установка тепловырабатывающих элементов: кабеля с шагом около 20 см или матов. Не забываем, что в местах установки мебели кабель не кладём.
• Терморегулятор рекомендуется проводить заранее. Для его установки необходимо продолбить в стене желобок под сам регулятор и под провода.
• Термодатчик устанавливаем между витками в гофрированной трубке.
• Всю проводку необходимо тщательно заизолировать, чтобы не было открытых мест соединения.
• Всю систему заливаем стяжкой толщиной не более 3 сантиметров.
• Всё застилаем полиэтиленовой пленкой, на которую в дальнейшем будет установлен ламинат.

Преимуществами электрического теплого пола является удобство и простота монтажа. Кабельная система очень надежна, и имеет низкий риск механического повреждения.

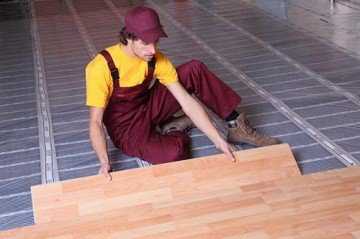

Монтаж ламината

Ламинат на теплый пол устанавливается как обычно, после полного высыхания стяжки, можно использовать как замочное, так и клеевое соединение.

О том, как уложить ламинат читайте здесь.

Существует несколько особенностей укладки ламината на теплый пол.

Если применялась стяжка, то после затвердевания её необходимо прогреть. Включаем нагрев тёплого пола на минимум и постепенно прибавляя по 5 ºC в день доводим мощность до половины. Затем отключаем и даём стяжке остыть.

При установке ламината нельзя наступать на инфракрасный плёночный пол, так как поломка одного из модулей может привести к неправильной работе всей системы.

Дополнительные советы

Безусловно, система теплого пола является удачным средством отопления помещения, так как подогревает одновременно всю его площадь.

На подогрев не уходит большое количество энергии, что делает его менее затратным и более удобным.

Если вы решились на его установку, то рекомендуется устанавливать сразу во всех комнатах.

Благодаря особенностям данной системы в сравнении с конвекционной, при нагревании в воздух не поднимается пыль и сор.

В отличие от обычной системы отопления, он более эффективен, быстрее справляется со своей задачей и потребляет меньше электроэнергии или воды.

Теплый пол может не только заменить систему отопления, но и доставить немного уюта и комфорта холодными зимними вечерами.

RemontLegco.ru

У вас возникли вопросы, жалобы или вы хотите оставить свой позитивный отзыв, вы можете это сделать ниже! Оставляйте свои отзывы и предложения в комментариях!

Нам будет очень приятно, если вы найдёте время и повод поделиться своим мнением!

Это интересно:

Напольное покрытие ламинат

Напольное покрытие ламинат

remontlegco.ru

Укладка пленочного теплого пола под ламинат своими руками

Чтобы в любом помещении было уютно и комфортно, немало важный показатель температура. Любой красивый ремонт и современная новая мебель не сможет создать в доме полноценного расслабления при низких температурах воздуха.

Так что многие не надеются на коммунальные службы и стараются добавить тепла в свой дом с помощью дополнительных ресурсов. Пытаются найти не сложные и не очень дорогие способы увеличения температуры в доме.

Один не плохой способ это установка теплого пленочного пола под ламинат. Но бывают ситуации, когда основной ремонт всего помещения закончен и вдруг вспомнили о желании сделать теплым пол (например — водяой теплый пол), то это именно тот способ, которым можно воспользоваться.

Инфракрасная пленка и ламинат — отличное сочетание

Устройство нагревательного элемента — пленки

Инфракрасный теплый пол под ламинат его состав достаточно интересен и имеет два слоя, которые изготовлены из полимера, между ними есть специальный элемент, который имеет функцию нагрева.

Сейчас очень много новых разработок, которые не были известны ранее, вот и этот элемент относится к таким, помимо этого он обладает уникальными свойствами, так как его основной состав это углерод.

Полезная информация! Все основные функции выполняют атомы углерода размеры которых достаточно маленькие, они в форме ге ксагональной решетки, измеряются в нанометрах (нанометр — одна десятимиллиардная доля метра), с их помощью происходит излучение в инфракрасном диапазоне. Тепловое излучение называют инфракрасным, именно оно выполняет основную функцию во всем процессе создания тепла.

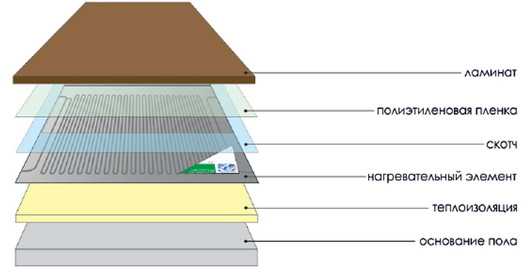

Основной состав системы теплого пола

Инфракрасный пленочный тепловой пол имеет не сложный состав, в него входит ряд элементов. Как выше было сказано основа это углеродный материал сделан из полос, размер этой составляющей примерно полтора сантиметра, ещё одна часть это медная шина, которая служит соединителем этих полос, она имеет серебряное покрытие. Благодаря этим шинам поступает электричество.

Для прочности нагревательный элемент с помощью полимера ламинируют с обеих сторон, такое покрытие пропускает тепло и в тоже время защищает от попадания влаги, а так же возгорания и различных механических повреждений.

Достоинства пленочного пол

• В процессе монтажа такого теплого пола под ламинат больших сложностей нет. Особых и дополнительных манипуляций выполнять не надо, в связи с этим укладывать его можно сразу же после окончания ремонта.
• Основной плюс пленочного теплого пола заключается в том, что покрытие можно использовать любое. На этот подогрев можно положить, например паркетную доску, ламинат, любую плитку, а так же и другие покрытия по желанию.
• Так как пленка имеет не значительную толщину, то общая площадь пола не поднимается в высоту. В связи с этим при укладки такой системы в одной из комнат не образуется не каких ступенек.
• Пленка обладает немало важными качествами, она способна достаточно быстро нагреваться, а после по необходимости остановить обогрев. То есть стоит датчик контроля, вы можете выставить необходимую температуру, и она будет поддерживаться.
• При подогреве комнаты при помощи инфракрасного излучения весь процесс устроен так, что тепло распределяется равномерно и плавно.
• Весь монтаж теплого пола можно сделать самому, благодаря этому есть возможность сэкономить денежные средства. Если в квартире или отдельной комнате будет уложен теплый пол, то экономия будет не только на монтаже, но и на отоплении и электроэнергии.
• Так же не маловажное качество это, то, что при функционировании такой системы подогрева нет не какого вредного воздействия на организм человека, к этому стремятся все при создании любого новшества в своей квартире.
• Ещё один плюс, если монтаж не составит труда, значит, и демонтаж не трудно сделать.

Укладка и подключение системы

Весь процесс укладки может сделать каждый своими руками, большой сложности в этом нет. Единственное что необходимо сделать правильно и без ошибок, это подключение всей системы к электроэнергии, но это может сделать любой электрик, но если есть возможность у кого, то посмотреть как это делается, то можно после сделать самому.

Инструкция по укладки теплого пленочного пола не сложна и имеет несколько не сложных этапов:

• Первое, определите место, в котором будет находиться вся главная система, т.е. куда прикрепится термостат.

Помните: что, то покрытие, на которое установится пленочный теплый пол должно быть подготовленным, т.е. быть чистым, сухим и конечно же прочным, чтобы не произошла порча пленки при определенных нагрузках.

• Необходимо при укладки знать, что при достаточной влажности потребуется уложить гидроизоляцию. Для этого можно воспользоваться полиэтиленовой пленкой, которую приобретают в любом строительном магазине.
• Далее идет очередь укладки теплоизоляции, для этого можно выбрать лавсановую пленку, у которой полипропиленовая или металлизированная основа.

Необходимо знать следующее: Нельзя допускать в использование теплоотражатели, основа которых алюминиевая фольга. Это оказывает плохое влияние на пленку, то есть она может нагреться и повредиться.

• Инфракрасный пленочный обогреватель, кратко это — ИПО, необходимо порезать на полоски, длину которых каждый подбирает себе сам, но есть ограничения, одна полоса не должна превышать длину 10 метров.

Изначально, перед тем как начать монтаж теплого пола, необходимо рассчитать, сколько потребуется материала, термопленку можно разделять на полосы только в специальных местах.

Так что при покупке материала, про который вам мало, что известно, лучше больше спрашивать у продавцов-консультантов, чтобы не купить лишнего или мало.

При распределении пленки по всему периметру пола необходимо отступать от стен примерно 30 сантиметров, следите за тем, чтобы медные шины расположились внизу. Далее закрепляем пленку любой липкой лентой, необходимо всё делать аккуратно и не совершать падение различных инструментов на неё.

Необходимо знать: нельзя допускать накладки друг на друга листов ИПО, так как может произойти поломка всей системы.

Далее все действия будут связаны с электромонтажными работами, вот сейчас необходима помощь электрика, но а можно использовать в помощь следующие правила:

• Провод, который выходит наружу необходимо защитить, например, вставить его в хвостик, имеющийся у контактного зажима.
• Устанавливать такой зажим на ИПО необходимо так, чтобы одна сторона находилась внутри, а другая на шине.
• Все линии отреза шин необходимо изолировать, так же как место, в котором подключается провод.

• Как только монтаж завершен необходимо обязательно проверить сопротивление всей цепи.
• Далее подсчитываем мощность всей электрической цепи. Можно воспользоваться любой формулой для этого. Полученный результат необходимо сравнить с числом на термостате, если оно меньше на 20%, то всё можно подключать.
• В процессе подключения отрезков термопленки, необходимо помнить, что они должны подключаться параллельно.

Электрическая схема подключения пленочного теплого пола

• Необходимо хорошо проверить всю получившуюся конструкцию. Включаем термостат в электросеть и просматриваем всю поверхность пола, не где не должно не чего искриться и конечно же контакты не должны нагреваться.
• Используя датчик температуры нагрева, попробуйте увеличить температуру или уменьшить, этим самым вы проверите его работу.

Вывод

Можно подвести итог. Достоинств этой системы обогрева пола очень много, но есть и недостаток, это высокая цена. Но эта проблема быстро забудется, так как в самое ближайшее время всё окупится вполне.

Но чтобы всё выглядело именно так необходимо всё правильно смонтировать, и в этом Вам поможет пошаговая видео инструкция.

Похожие статьи

Автор статьи:
Владимир Денисов

www.laminatguru.com

монтаж своими руками по шагам, возможные ошибки, цены

Укладка инфракрасной нагревательной пленки под ламинат представляет собой несложный процесс, все этапы работ легко выполнить своими руками. Эта разновидность является оптимальной для монтажа под напольные покрытия с минимальным тепловым сопротивлением вроде ковролина, паркета или линолеума, допускается эксплуатация в качестве мобильного теплого пола. Выбор мощности и схемы проводится заранее, при необходимости инфракрасная пленка без проблем разрезается на куски нужного размера. К нюансам технологии относят: потребность в максимально ровной и чистой основе, установку терморегулятора, надежную изоляцию контактов и размещение проводов в специально отведенные желобки.

Оглавление:

1. Схема укладки инфракрасного пола
2. Монтаж ламината
3. Возможные ошибки
4. Советы от специалистов

Пошаговая инструкция

Рекомендуется придерживаться следующей схемы действий:

1. Расчет и планирование размещения нагревательных полос, выделение зон с мебелью и техникой.

2. Подготовка основания: очистка от мусора, выравнивание (устраняются все возможные трещины и выступы). Допустимый перепад по уровню – до 4 мм.

3. Укладка тепло- и гидроизоляционного слоя, максимальная эффективность достигается при использовании отражающих материалов (но не на основе алюминия, особенно при совмещении с цементными растворами).

4. Разметка и нарезка полос инфракрасного теплого пола (проводится исключительно по отмеченным пунктиром линиям).

5. Подготовка участка под термостат. Размещение датчика температуры.

6. Укладка кусков пленки, зачистка и изоляция проводов, подключение пола к сети и термостату.

7. Тестирование работы всей системы инфракрасного пола.

8. Покрытие верхним защитным слоем.

9. Монтаж ламината.

Чтобы правильно уложить инфракрасную пленку, рекомендуется придерживаться всех требований технологии, в частности, минимизировать величину перепадов по уровню стяжки пола. Допустимое отклонение составляет 3-4 мм, замечено, что при его нарушении система увеличивает потребление электроэнергии. Элементы максимально изолируют от влаги и потерь тепла снизу, специалисты советуют уложить на пол лавсановую или полипропиленовую пленку толщиной от 50 мкм, при этом фольгированные алюминием материалы лучше не использовать.

Разрезанные куски размещаются медной полосой вниз, минимальный отступ от стен составляет 10 см. Обязательным условием технологии является монтаж терморегулятора (1 прибор на 15 м2, если иное не указано в руководстве к инфракрасному пленочному полу, общая величина сопротивления должна предусматривать 20 %). Для него выбирается среднерасположенный участок, это сэкономит провода, так как все полосы подключаются к нему параллельно. Соединительные кабели зачищаются на 8-10 мм и вставляются в хвостовик контактного зажима, один край нужно уложить на медную шину, другой остается внутри нагревательного элемента.

Все зоны подключения изолируют специальным скотчем, провода желательно разместить под плинтусом, при необходимости часть жил убирается под теплоизоляционную пленку, но не идет поверх нагревательных полос. Перехлестывание или накладка соседних элементов недопустима, датчик температуры располагается на ненагруженном участке. Последнее особенно актуально при эксплуатации инфракрасного теплого пола с мягкими или тонкими напольными покрытиями, тогда он нуждается в усиленной защите. После подсоединения проводится пробное включение и тестирование системы: пленка не должна искрить, а контакты – перегреваться, требуется, чтобы вся поверхность равномерно выделяла тепло. Если искровыделение отсутствует, то можно приступать к финишному этапу.

Напольное покрытие

Для защиты нагревательных элементов и проводов от случайного попадания влаги под финишными панелями предусматривается настил плотной полиэтиленовой пленки. Рекомендуемая толщина – 200 мкн, препятствия для инфракрасных лучей она не представляет. Укладка ламината своими руками проходит по привычной схеме: вылежанные ровные панели стыкуются друг с другом и защелкиваются замковые соединения. Всячески избегают повреждения термопленки, по ней не ходят и не разбрасывают инструменты.

По завершении монтажа инфракрасного теплого пола под ламинат нельзя резко запускать систему в максимальный режим, это может повредить древесину. Рекомендуется повышать температуру на не более 5 °C в день. Еще одним нюансом эксплуатации является влажная уборка: поверхность охлаждают перед мытьем, особенно при добавлении в воду агрессивных моющих средств.

Что учесть при работе?

К грубейшим нарушениям монтажа инфракрасного (пленочного) теплого пола относят:

1. Размещение проводов и нагревательных элементов на неровную, грязную или влажную поверхность, отсутствие подложки.

2. Крепление пленки гвоздями, скобами, пробивание карбоновых полос, единственно допустимой фиксацией является скотч.

3. Укладка системы инфракрасного пола без заземления.

4. Сгибание нагревательных полос на 90 ° на участке в 5 см.

5. Слишком длинная полоса, точное допустимое значение прописано в инструкции, но в целом оно не должно превышать 15 м.

6. Монтаж в неподходящих условиях: при повышенной влажности или минусовой температуре воздуха.

7. Не рекомендуется эксплуатация в помещениях с повышенной влажностью (в этом случае целесообразнее купить кабельные теплые полы).

8. Укладка инфракрасной пленки на близком (менее 30 см) от отопительных приборов или радиаторов расстоянии.

9. Отсутствие верхнего паро- и влагоизолирующего защитного слоя или его монтаж без нахлеста.

10. Размещение одной секции (полосы) полов в двух смежных помещениях с разными условиями эксплуатации (яркий пример – совмещенная лоджия).

11. Крепление ламината или другого типа напольного покрытия без предварительного тестирования системы, стелить ковролин на искрящиеся полы строжайше запрещено.

Советы и рекомендации

Правильно размещенные и соединенные полосы имеют срок службы не менее 15 лет. При проведении всей работы своими силами для достижения максимальной надежности стоит посоветоваться со специалистами, в частности, на этапе выбора системы инфракрасного теплого пола под ламинат, это исключит дорогостоящую покупку неподходящего варианта. Замечено, что равномерность нагрева частично зависит от месторасположения термодатчика, оптимальный вариант – самый прохладный участок. На него нельзя ставить тяжелую мебель, все соединительные провода с терморегулятором желательно поместить в гофрированную трубку (для стационарного варианта – в специально предусмотренном канале).

В случае размещения инфракрасного пленочного пола над подвалом или сырым подполом следует уложить на бетон более толстый слой плотной полиэтиленовой пленки. Климатические условия очень важны: в некоторых регионах использование данной разновидности нецелесообразно даже в качестве источника дополнительного обогрева, то есть при значительных теплопотерях в самой конструкции пола укладка инфракрасной пленки не имеет смысла. Для сокращения зон ухода тепла перед монтажом системы по периметру помещения вдоль стены проклеивается ленточный утеплитель, не заступающий или наползающий на пленку.

Эта разновидность теплого пола является единственной мобильной, на вопрос, можно ли класть сверху ковер производители отвечают положительно, конечно, при условии достаточной надежности верхнего защитного слоя. Но такие операции лучше проводить с цельными (неразрезанными) полосами, в идеале – специально для этого предназначенными, это снизит риск отхождения контактов. В укладке в плиточный клей или цементную стяжку не только нет необходимости, это даже ухудшает теплоотдачу инфракрасного теплого пола пленочного типа (но если это все же произошло, то систему запускают не ранее, чем через месяц). К другим видам напольных покрытий нет претензий, стелить ковролин можно сразу после тестирования. При этом чем мягче внешний материал, тем жестче требуется теплоизолирующий слой и ровнее должна быть основа, в плане надежности ламинат и паркет выигрывают.

obogrevguru.ru

Инфракрасный (ИК) теплый пол под ламинат. Подготовка и монтаж покрытия. Видео

За несколько последних лет установка теплых полов под ламинат стала очень популярной. Сегодня уже существует несколько типов такого монтажа, но ИК теплый пол под ламинат остается самым популярным.

Содержание статьи:

Инфракрасный теплый пол – самая современная система обогрева, изготавливаемая в виде ИК пленки. Огромное преимущество такого монтажа в том, что оно не требует ни специальных знаний, ни опыта. Вы можете смонтировать все покрытие самостоятельно всего за несколько часов. Такую теплую основу чаще всего используют под:

• паркетную доску;
• ламинат;
• линолеум;
• ковролин.

Как выбрать инфракрасный тёплый пол

Мы рекомендуем Вам использовать тот вариант пола, который:

• работает бесшумно;
• прост в монтаже и достаточно прост в раскатке под финишным покрытием;
• не снижает уровень кислорода в помещении;
• не источает запахи и вибрации;
• потребляет не больше 50-60Вт на 1м? площади.

В большинстве случаев современный вариант питает от сети до 240 В, при этом среднесуточная потребляемая мощность  достигает от 30 до 70 Вт / м кв./час. Хотя здесь все зависит от типа обогрева, а также уровня теплоизоляции всего помещения.

Как правило, пусковая мощность примерно 1 м? нагревательной пленки достигает 210 Вт/м кв. При монтаже под ламинированное финишное покрытие отсутствует какая-либо необходимость в применении цементной стяжки. Толщина листа пленки с пароизоляцией равна 0,5 мм.

Как положить инфракрасный теплый пол под ламинат?

Для монтажа инфракрасного пола под ламинат не нужно использовать бетонную стяжку или специальный монтажный клей. Установку производят поочередно, полосами пленки, которые необходимо закрепить на основу чернового настила. В отдельных случаях его крепят на подложке под покрытие, если Вы собираетесь такую использовать. Во втором варианте целесообразно использовать малярный скотч. Помните, что каждая из полос оснащена отдельным подключением к питанию через специальный монтажный привод.

Перед началом монтажных работ определитесь со схемой размещения полос термопленки, которые служат нагревательными элементами. Материал можно разрезать, создавая на основе сложные геометрические конструкции, а также обходя колонны, углы и другие препятствия. Потом определитесь с местонахождением терморегулятора, сервисной коробки, датчика температуры и схемой прокладки проводов.

На очищенную от пыли и мусора черновую поверхность положите подложку под покрытие, а на ней смонтируйте нагревательные полосы, которые нужно подключить к сервисной коробке, используя провода. Установите терморегулятор и датчики.

Как подключить инфракрасную пленку?

Важно учитывать тот факт, что максимальная площадь пленки для одного терморегулятора должна быть равна 16А. Для гораздо большей площади лучше всего использовать несколько терморегуляторов или реле. Каждый терморегулятор должен находиться рядом с проводкой.

 Для начала уложите все провода параллельно пленке с помощью пассатижей. Закрепите медные зажимы на жилах пленки и проверьте прочность настила. Проведите качественную изоляцию всех соединений. Чтобы обезопасить конструкцию, залейте места всех соединений силиконовым герметиком.

Как установить терморегулятор? Сегодня широко используются два метода:

1. наружный;
2. внутренний.

При первом варианте расположения терморегулятора не нужно проводить проводку в стене. Достаточно смонтировать пластиковый короб. Во втором случае нужно проделать отверстие в стене, где Вы хотите поместить терморегулятор.

Поместите используемый датчик в углубление и проверьте работоспособность всей системы, включив терморегулятор на несколько минут. Если монтаж был осуществлен правильно, то все элементы пленки начнут прогреваться. После этого проверьте места соединений тестером. Позаботьтесь о правильности заземления: проведите фальгированным скотчем по длине теплоплёнки, а потом подайте землю на один из его концов. Полезная инструкция по установке тёплого пола под ламинат.

Вот так легко Вы установите инфракрасный теплый пол под ламинат.

Что нужно учесть?

На такой пол не рекомендуется ставить мебель. Лучше, когда он открытий. Если Вы пренебрежете таким правилом, то последует сильный нагрев, от которого со временем испортиться мебель, ламинат и пленка. При этом расход электроэнергии увеличиться в несколько раз.

Не закрывайте места, где размещен датчик воздуха и температуры, так как он будет давать неточные показания.

И, конечно же, позаботьтесь о том, чтобы черновая основа под покрытие была ровной и чистой. После того, как финишное покрытие будет уложено, подождите, пока оно прогреется до комнатной температуры, а уже потом включайте систему. Читайте также как уложить фанеру под ламинат.

Ламинат может испортиться?

На сегодняшний день еще не было зафиксировано случаев, чтобы у кого-либо возникли проблемы в ходе установки, или финишное покрытие было повреждено в ходе эксплуатации. Конечно же, никто и ничто не застраховано, поэтому, перед тем, как выбирать ИК теплый пол под ламинат, убедитесь, что производитель не указал каких-либо предостережений по поводу его применения в данном случае.

Есть ряд производителей, выпускающих специальный материал для укладки на такой теплый пол. Он промаркирован нужным образом и просто идеально подходит для данного вида монтажа.

NB. Знали ли Вы о том, что  такие инфракрасные лучи очень положительно влияют на организм человека? Именно поэтому они так часто используются в медицине: существует немало приборов и приспособлений, которые используют данное излучение, чтобы улучшить:

1. давление;
2. кровоснабжение;
3. обмен веществ.

При этом многие процедуры с их применением носят комплексный характер.

К чему это? Инфракрасный пол под ламинат создаст не только теплую, уютную и комфортную атмосферу в Вашем доме, но и окажет весьма положительный эффект на состояние Вашего здоровья. Вы получаете два в одном: замечательное покрытие под ногами, плюс улучшение самочувствия. Разве нужно что-то еще?

Видео, монтаж тёплого пола.

Оцените материал

infolaminat.ru

Пленочный теплый пол – монтаж под ламинат, плитку своими руками+ Видео

Пленочный теплый пол (ПТП) сейчас признается самой перспективной системой электрообогрева различных помещений. В нем есть особая нагревательная пленка с достаточно простой конструкцией. Часто такие полы называют инфракрасными.

Все преимущества пленочных полов – они действительно удобны и выгодны!

Пленочный обогрев состоит из двух слоев полимерного материала достаточно высокой плотности. Между ними размещаются углеродные либо биметаллические элементы для нагрева конструкции, выполненные в виде полос 1,5 см шириной. Они соединяются в один каркас шинами из меди, обработанной серебром, и служат для подачи на систему теплых полов электротока. В большинстве случаев нагревательные элементы дополнительно защищаются полимером с двух сторон (ламинируются) для того, чтобы в них не попадала влага.

Полоса пленочного обогрева

Современный теплый пленочный пол можно установить под все напольные покрытия, используемые в жилищах и офисных помещениях. Например, под керамическую плитку, паркет, ламинат и так далее.

При этом укладка теплого пола выполняется без особых сложностей. Ее вполне можно осуществить своими руками, так как нет потребности в покрытии инфракрасного пола стяжкой на основе бетона. За счет этого монтаж системы разрешается делать в удобное время – в процессе ремонтных работ или после полного завершения ремонта. Демонтируется и собирается инфракрасная нагревающая система своими руками также быстро и беспроблемно.

Укладка теплого пола

Другие достоинства пленочного теплого пола:

• Укладка пленки под плитку допускается в помещениях с серьезными нагрузками на чистовое покрытие полов (в общественных зданиях, коммерческих офисах, на спортивных объектах).
• Описываемые инфракрасные системы обогрева состоят из пленок толщиной не более 0,4 миллиметров. Поэтому их укладка не приводит к увеличению уровня пола. Это особенно важно, когда ПТП монтируется только в одном помещении в доме. Вам не нужно обустраивать пороги и ступеньки, чтобы сделать «переход» из одной комнаты, где нет инфракрасного обогрева, в другую, где вы его решили установить и подключить.
• Теплые полы обеспечивают равномерный прогрев комнаты без температурных перепадов от потолка к полу. Любой другой вид обогрева, используемый сейчас, имеет такие перепады, не способствующие созданию уютной обстановки в помещении.
• Малый показатель инерционности пленки гарантирует ее практически мгновенный нагрев. Прекратить подачу тепла тоже очень просто – нужно отключить систему и она сразу же остынет.
• Пленочные обогревательные системы в процессе функционирования не образовывают электромагнитного поля.

Добавим, что пленочный теплый пол под ламинат либо покрытие другого типа является очень экономичной системой. Электрической энергии на его работу затрачивается на 20–30% меньше, чем при эксплуатации других видов обогревательных конструкций.

Укладка теплых полов – как выполнять ее самостоятельно?

Рассматриваемые электрические системы могут применяться в качестве единственного обогрева объектов в поясах с умеренным климатом. Но чаще их монтируют как аварийные либо дополнительные конструкции под плитку, ламинат и так далее. В этом случае они эксплуатируются тогда, когда центральное отопление дома еще не включено. Также монтаж пленочного теплого пола возможен в хозпостройках – в вольерах для содержания домашних животных, оранжереях, гаражах.

Электрическая обогревательная система под ламинат

Установка ПТП под плитку и прочие напольные финишные покрытия, как было сказано, может производиться своими руками. Специалистов есть смысл приглашать исключительно для подключения системы к электричеству. Хотя и эту процедуру при соблюдении мер безопасности и элементарных электротехнических знаний можно сделать своими руками.

Схема монтажа системы выглядит так:

• Выполняется расчет теплого пола. Для этого изучается его конфигурация и площадь. Обратите внимание – укладка системы производится там, где постоянно не стоят тяжелые предметы (шкафы-купе, кухонные гарнитуры) и бытовая техника (стиральные автоматы, газовые плиты, холодильники). При желании монтаж под плитку выполняется исключительно на местах, требующих постоянного обогрева.
• Полы тщательно выравниваются и очищаются от грязи. На них помещают листы теплоотражающего материала, которые обязательно нужно скрепить строительным скотчем. После этого укладывают нагревательную пленку, разрезав ее на полосы требуемых размеров. Заметьте – нельзя применять пленки длиной более 10 метров. Также запрещено накладывать их одну на другую из-за риска преждевременного выхода системы из строя.

Монтаж пленочной системы

Все работы необходимо производить очень аккуратно, чтобы своими руками не испортить дорогостоящий материал. Во избежание сдвига ПТП и отражающего материала при монтаже финишного покрытия для пола их скрепляют между собой скотчем.

Еще один совет для любителей все домашние работы выполнять своими руками. Термопленка по комнате должна укладываться максимально длинными цельными отрезками. В этом случае точек подключения к теплому полу монтажных кабелей будет мало, что увеличивает надежность использования системы и снижает траты на ее монтаж.

Как самому подключить инфракрасный обогрев?

Если у вас есть некоторые «электрические знания», подключение пленочных полов под плитку и ламинат своими руками пройдет без проблем. Прежде всего следует грамотно подобрать место для установки специального терморегулятора, входящего в комплект инфракрасной обогревательной системы. Если вы не планируете подводить отдельную электропроводку для ПТП, монтируйте регулятор около имеющихся кабелей. Причем делайте это так, чтобы рядом была электророзетка, к которой будет удобно подключить устройство.

Установка терморегулятора пленочных полов

Схема последующих работ такова:

1. Укладываете монтажные кабели для подключения системы (пленка к сети подсоединяется параллельно – по одной стороне комнаты). Электрические провода идут в комплекте с теплыми полами. Они выполнены в двух цветах. Это нужно, чтобы вы правильно подсоединили систему. Провода одинакового цвета подключают к каждой полосе – к одному выбранному наконечнику. Электрические кабели можно «прятать» в декоративный специальный короб, либо проштробить в стене отдельный канал для их размещения (скрытая схема проводки).
2. Соединяете провода с пленкой. Для этого нужно удалить изоляционный заводской материал на участках подключения наконечника к термоматериалу. Затем подвести к наконечнику оголенный провод и посредством плоскогубцев зажать.
3. Изолируете точки подключения. К полосам пленки прилагается по пять изолирующих отрезков. Четыре из них идут на каждое выполняемое подсоединение (одна пара крепится внутри термопленки, другая – снаружи), пятый необходим для изоляции шины (медной). Эта схема обеспечивает надежную гидро- и электроизоляцию системы.
4. Подключаете к регулятору соединительные кабели, монтируете и подключаете к нему датчик пола. Последний рекомендуется располагать в месте, которое находится максимально близко к устройству для контроля температуры.

После этого подключаете к сети терморегулятор и тестируете конструкцию на ее работоспособность. Вы выполнили укладку и подключение теплых полов своими руками! Вам осталось лишь произвести монтаж чистового напольного покрытия.

Монтаж чистового напольного покрытия

Если вы используете ковролин, паркетную доску, ламинат, линолеум, поверх теплого пола укладывайте фанеру, оргалит, другой рекомендованный материал. Наклейте на него специальную двухстороннюю ленту, затем смело монтируйте покрытие для пола.

Процесс будет более сложным и длительным, если нужно выполнить монтаж системы под плитку. В такой ситуации требуется улучшить показатель сцепки чернового пола с плиточным клеем. Делается это при помощи укладки на пол специальной монтажной сетки (продается в любом строительном магазине) и ее фиксации на участках, где отсутствует пленка. После монтажа плитки следует подождать не менее четырех недель перед первым включением системы. Именно столько времени обычно требуется для полного высыхания плиточного клея.

remoskop.ru
