Укладка теплого пола под плитку в ванной – Теплый пол в ванной под плитку
инфракрасный, пленочный, водяной, как класть
Теплый пол является популярным и эффективным решением при выборе способа отопления такого помещения, как ванная комната. Чаще всего пол в ванной покрывается керамической плиткой и надо знать, как это правильно сделать, чтобы система обогрева работала эффективно и не вышла из строя.
Технология укладки плитки на теплый пол
Для того чтобы правильно уложить плитку на теплый пол в ванной или любом другом помещении, необходимо качественно подготовить основание. Лучшим вариантом для такого типа обогрева считается наливной пол, так как он получается ровный, прочный и надежный. После выравнивания основания и его застывания, проводится укладка выбранного типа обогревательных элементов, они могут быть электрическими или водяными.
Уложенная система водяного или электрического пола подключается к коммуникациям и проводится проверка ее работоспособности. Если все нормально, то основание заливают выравнивающей смесью, которая должна покрыть обогревательные элементы и после ее высыхания, можно приступать к укладке керамической плитки.
Для того чтобы защитить систему теплого пола от повреждений и обеспечить ее эффективную работу, специалисты рекомендуют покрывать ее слоем выравнивающего состава порядка 30 мм.

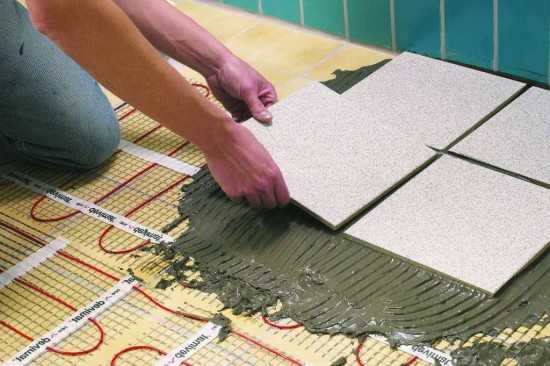

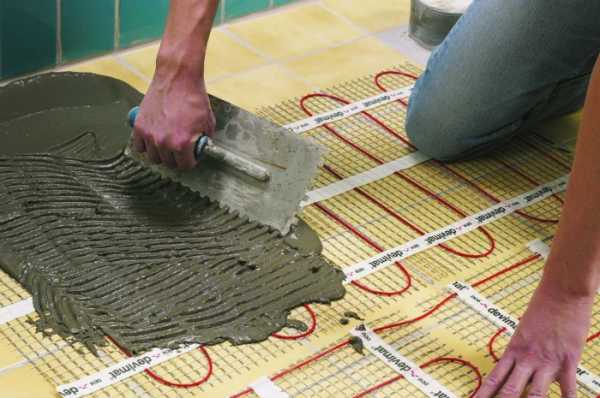

Плитка укладывается, как и при монтаже ее на другие основания, начинать работу можно как от центра комнаты, так и с дальнего угла и постепенно двигаться к выходу. После нанесения клея при помощи зубчатого шпателя, он разравнивается, прикладывают плитку и хорошо ее прижимают к полу.
Швы можно затирать через сутки после укладки последней плитки, а ходить по такому покрытию можно будет через 2-3 дня. Если вы будете соблюдать технологию монтажа выбранного типа отопления и плитки, то справиться с этой работой сможете самостоятельно.
Особенности монтажа на электрический и водяной теплый пол
Укладывать в ванной комнате можно как электрический, так и водяной пол, после чего их покрывают керамической плиткой. Если говорить о подключении эклектического пола, то обычно проблем не возникает, тогда как организовать водяной теплый пол в квартире, получается не всегда.

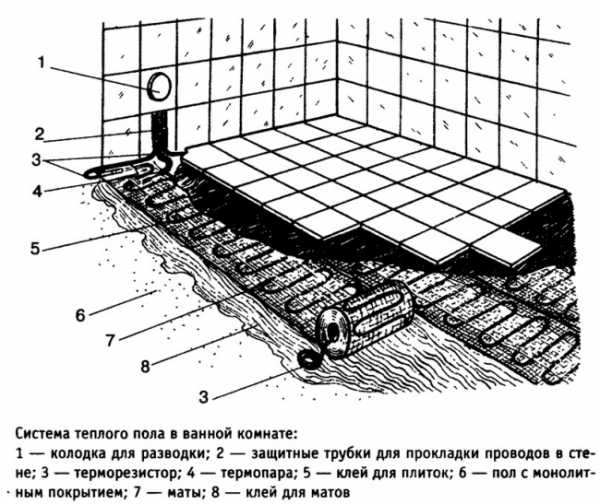

Электрический пол

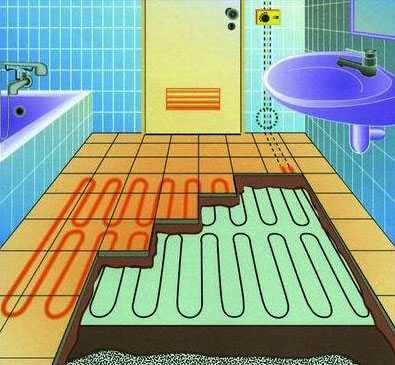

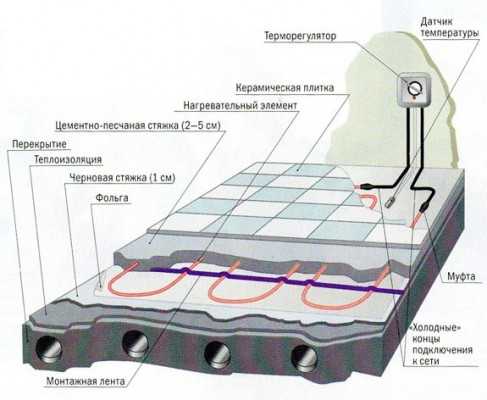

В этом случае, в качестве нагревательных элементов используется одно или двужильный кабель, который после монтажа заливается стяжкой. Одножильный кабель будет более дешевым, зато двужильный провод более надежный.
Обязательно учитывайте то, что покрытие теплого пола цементной стяжкой уменьшает высоту помещения, а монтаж сверху кафельной плитки, делает высоту комнаты еще меньше.
Чтобы забрать минимум высоты ванной комнаты, можно использовать готовые маты, которые укладываются на старую стяжку, но она должна быть ровной, после чего наносится клей и монтируется плитка. Этот способ больше подойдет для квартир с невысокими потолками, так как в них уменьшение высоты на несколько сантиметров является критическим фактором.
Инфракрасный пол
Одной из популярных современных разновидностей электрического теплого пола является инфракрасный обогрев. Такие элементы состоят из тонкой пленки, внутри нее запаяны пластины, при помощи которых и обеспечивается инфракрасный нагрев.
Для пола в ванную комнату могут подойти только инфракрасные углеродные элементы, так как они не подвержены коррозии и если какая-то их часть выйдет из строя, то остальные элементы продолжают работать. Толщина такого материала всего несколько миллиметров, поэтому его монтаж не отбирает высоту помещения.
При монтаже такого пола, обязательно должна устанавливаться теплоотражающая подложка, стекловолоконная сетка. Пленкой покрывают до 75% помещения, ее не устанавливают под мебель, так как в этих местах пол будет перегреваться, от чего нагревательные элементы могут преждевременно выйти из строя.
Общим недостатком установки эклектических обогревательных элементов в ванной является то, что это влажное помещение, поэтому если неправильно выполнить монтаж, то есть большая вероятность выхода из строя таких систем отопления.
Водяной теплый пол
При выборе водяного теплого пола, обогрев осуществляется за счет циркуляции воды по трубам, их можно подключать как к системе централизованного, так и автономного отопления.
Если у вас централизованная система отопления, то подключение водяного теплого пола приведет к тому, что в общем трубопроводе может уменьшиться давление. Обязательно надо установить насос, а в случае поломки, надо будет демонтировать не только напольное покрытие, но и стяжку, в которую укладывается система труб для отопления пола.
Перед укладкой теплого пола, основание надо не только выровнять, но и провести его тепло и гидроизоляцию. Необходимо найти удобное место для насоса и терморегулятора. Соединение труб должно проводиться качественно и надежно.
Основными преимуществами водяного теплого пола являются простота монтажа, надежность и экономия электроэнергии.
Материалы и инструменты
Для выполнения монтажа керамической плитки на систему теплого водяного пола в ванной, вам понадобятся такие инструменты и материалы:
- зубчатый и обычный шпатель;
- пластиковые крестики;
- строительный уровень;
- правило;
- измерительный инструмент;
- карандаш;
- резиновый молоток;
- плиткорез или болгарка с алмазным кругом.
Из материалов, необходимо приобрести саму плитку, при этом ее покупать надо на 10-15% больше, чем площадь ванной, клей, затирку и материал для стяжки пола.
Пошаговая инструкция укладки керамической плитки на водяной теплый пол
Весь процесс укладки плитки на водяной теплый пол практически ничем не отличается от ее монтажа на другие покрытия, отличия будут только на этапе укладки отопительных элементов.
Пошаговое выполнение работ выглядит следующим образом:
- после укладки теплого водяного пола, шаг между трубами должен составлять порядка 150 мм, надо обязательно проверить его работоспособность и оставить на некоторое время под давлением, чтобы определить возможную течь;
Во время заливки стяжки на теплый водяной пол, в нем вода должна быть под давлением, но не горячей.
- если все нормально, то трубы покрывают слоем стяжки, надо равномерно распределить смесь, чтобы не образовывались воздушные карманы, так как в этих местах стяжка начнет трескаться. Лучше всего делать стяжку при помощи наливного пола. В зависимости от используемого материала, для высыхания стяжки понадобится 3-5 дней, после чего можно приступать к укладке плитки, но максимальную прочность она наберет только через 4 недели;
- после того как вы выбрали способ укладки плитки, можно приступать к ее монтажу. Клей наносится толщиной слоя порядка 3-5 мм, делают это при помощи зубчатого шпателя, после чего прижимают плитку к основанию. Дальше укладывают следующий элемент, при этом крестики надо устанавливать как между плитками, так и от стены;
- если выявлены погрешности в стяжке, то их можно компенсировать путем увеличения или уменьшения слоя клея. Ходить по свежеуложенному полу нельзя, чтобы не деформировать его, сделать это вы сможете через 1-3 суток, когда клей застынет;
- затирка проводится через 1-2 суток, она защищает швы от попадания в них грязи и влаги, перед ее проведением, надо будет убрать крестики и почистить швы. Через 1-2 часа после нанесения затирки, ее излишки необходимо удалить, если это не сделать, то убрать ее потом будет достаточно сложно.
Пользоваться теплым водяным полом в ванной, то есть включать обогрев, можно будет через 3-4 недели после укладки финишного покрытия, если это сделать раньше, то в стяжке образуются пузырьки и это приведет к хрупкости плитки.
Советы эксперта
Даже если вы впервые будете укладывать водяной пол в ванной размером 6-9 квадратных метров, то сможете самостоятельно выполнять все работы за 2-3 вечера. При проведении расчетов высоты пола, учитывайте, чтобы он был вровень с полом в соседней комнате. Если пол в ванной будет выше, то вода, которая на него попадает, будет вытекать в смежное помещение.
Нельзя укладывать теплый пол под мебелью или предметами, которые расположены стационарно, это особенно касается электрических нагревательных элементов, для водяной трубы данный показатель не так критичен. При решении сделать в ванной теплый водяной пол, обязательно учитывайте тот факт, что высота помещения уменьшается на 7-8 см. Учтите и то, что демонтировать керамическую плитку можно будет только путем ее повреждения.
Подведение итогов
Для того чтобы можно было сделать теплый водяной пол в ванной, необходимо наличие в доме автономного отопления. Если квартира подключена к централизованной отопительной системе, то лучше выбрать электрический теплый пол. Независимо от типа выбранной системы обогрева в ванной комнате, лучшим типом напольного покрытия будет керамическая плитка. Выбирать надо не ту, что имеет глянцевую поверхность, а матовую или структурированную, так как при попадании на нее воды, она не становится скользкой.
Полезное видео
Технология укладки теплого пола электрического, под плитку видео:
Вконтакте
Одноклассники
Google+
dom-s-ymom.org
Теплый пол в ванной под плитку
Каждый понимает, что ванная комната играет важную роль. По этой причине необходимо приложить все усилия для создания в ней идеальных условий. Для многих проблемой становится вопрос отопления этого помещения. Очень часто городское отопление не дает достаточного тепла в ванную комнату. Однако здесь всегда повышенная влажность. По этой причине вопрос о необходимости монтажа теплого пола полностью отпадает. В этой статье мы расскажем вам об инновационном подходе – монтаж теплого пола. В подавляющих большинстве случаях в ванной комнате для облицовки поверхности используется плитка, поэтому мы сделаем акцент на том, как реализовать теплый пол в ванной под плитку.
На чем остановить выбор
Известно несколько технологий и способов того, как реализовать систему теплого пола в ванной комнате. В частности, это использование электрического и водяного контура. Что касается водяного теплого пола, то без индивидуального отопления реализовать эту идею проблематично. Необходимы разрешения на подключение теплого пола к существующей централизованной системе отопления. Если говорить за электрические теплые полы, то здесь дело обстоит иначе. Сделать такой обогрев ванной комнаты гораздо проще. В этой статье мы предлагаем вам рассмотреть именно эту технологию.
Что для этого необходимо
При выборе электрического теплого пола вы сможете найти уже готовые комплекты. Как правило, в них уже имеется нагревательный мат или греющий кабель, терморегулятор, температурный датчик и кабель для подключения к электричеству. Можно сразу приобрести готовый комплект. Однако он не всегда подходит, так как недостаточно мощности. Поэтому сборку всей системы можно сделать самостоятельно.
Совет! Под плитку в ванную комнату проще всего выбрать нагревательные маты. На них кабель расположен с определенным шагом, что ускоряет весь процесс работы по монтажу.
Плюс ко всему необходим температурный датчик, который будет считывать температуру нагревательного элемента и передавать всю информацию на терморегулятор. Вследствие этого терморегулятор будет включать или выключать теплый пол.
Помимо этих основных элементов, для реализации теплого пола в ванной комнате необходимо приобрести качественный гидроизоляционный материал, теплоизоляцию. Если будет заливаться стяжка, то по периметру всех стен осуществляется монтаж демпферной ленты. Она необходима для того, чтобы предотвратить температурное расширение залитой бетонной стяжки при ее нагреве. Что касается теплоизоляции, то на ней должно быть фольгирующее покрытие. При его отсутствии отражающую пленку необходимо приобрести отдельно. В принципе это все, что необходимо для изготовления теплого пола в ванной комнате под плитку.
Подготовительные работы

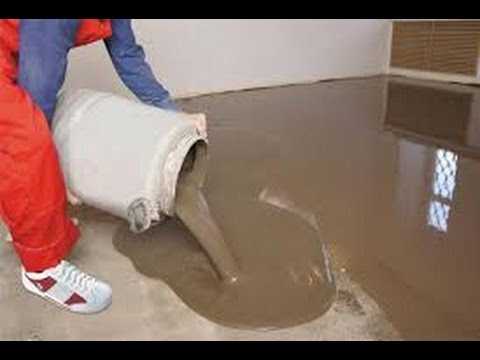

Все работы начинаются с подготовки основания. Так, поверхность стяжки должна быть идеально ровной и не иметь серьезных дефектов, например, трещин и тому подобное. В большинстве случае необходимо выравнивать полы. Для этой цели старое покрытие и облицовка полностью демонтируется. Очистив всю поверхность пола от стяжки и строительного мусора, основание следует обработать гидроизоляцией. В этом случае можно использовать полиэтиленовую пленку. Желательно, чтобы это был цельный кусок пленки. Хорошая альтернатива – обмазочная гидроизоляция. При заливке стяжки рекомендуется использовать быстросохнущие смеси, например, самовыравнивающая стяжка. Если ее нет, то устанавливаются маяки для черновой стяжки и с минимальным слоем заливается цементно-песчаная стяжка.
Монтаж теплого пола
Теперь можно приступать к монтажу электрического теплого пола в ванной под кафель. При этом обязательно определитесь с расположением греющего контура. Под душевую кабину, ванну, унитаз и другие стационарные предметы обогрев не кладется. Также необходимо определить место для установки терморегулятора. Большинство специалистов рекомендуют его монтаж за пределами ванной комнаты. Еще выберите место для установки температурного датчика, который будет передавать информацию по температуре на терморегулятор.
Теперь пришло время к укладке теплоизоляции и отражающей пленки. Теплоизоляция монтируется так, чтобы не было никаких зазоров и щелей. В качестве теплоизоляционного слоя нередко используется пенофол. На ней имеется фольгированная поверхность, позволяющая отражать всю тепловую энергию вверх в помещение. Осуществлять его укладку очень просто, так как пенофол продается в рулонах. Соединение теплоизоляционного слоя осуществляется при помощи скотча.
Важно! Если планируется заливка стяжки, то по периметру стен обязательно укладывается демпферная лента.
После этого производится укладка нагревательного кабеля. Для этого к основанию крепится специальная монтажная планка. Благодаря ей можно уложить кабель с определенным шагом. При укладке следите за тем, чтобы кабель сильно не натягивался. Также не допускается переломов и загибов. Если вы купили нагревательные маты, то скорость укладки теплого пола в ванной комнате будет гораздо большей.

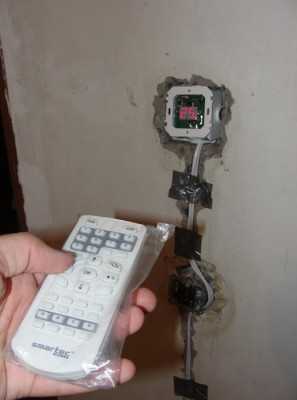

Уложив все нагревательные контуры, необходимо определить место для установки температурного датчика. Этот датчик обязательно помещается в специальную гофру. За счет этого температурный датчик можно будет поменять в случае его выхода из строя. После этого монтируется терморегулятор. Способ его монтажа может отличаться, например, скрытый монтаж как розетка или накладной. В первом случае требуется изготовить штробу для прокладки кабеля подключения.
От терморегулятора необходимо провести питающий провод к электрическому щитку. На нем рекомендуется установить индивидуальный УЗО. Процесс подключения терморегулятора очень прост. На обратной его стороне производитель поместил схему подключения. Ориентируясь на нее, вы сможете со всеми работами справиться самостоятельно. Так, к терморегулятору необходимо подвести провод от температурного датчика, провод от нагревательного элемента и питающий от электрического щитка.
Тестирование обогрева
После проведения всех монтажных работ, обязательным этапом является тестирование теплого пола. После укладки плитки в ванной комнате, исправить потом будет очень проблематично. Еще тяжелее будет что-либо исправить, если выполнена стяжка пола. Поэтому на стадии тестирования вам необходимо убедиться в том, что все нагревательные элементы работают корректно, а пол греет равномерно. Проверьте качество соединения кабеля, температурного датчика и прочее. Также проверьте все места соединения кабеля. Если обнаружились какие-либо дефекты, то их необходимо незамедлительно устранить.
Совет! Перед заливкой стяжки убедитесь в том, что кабель равномерно прилегает к полу. Он не должен торчать, что негативно скажется на качестве отопления.
Для тестирования еще рекомендуется использовать тестер. Все измерения следует сверять с указаниями в паспорте к системе теплого электрического пола. При положительных результатах можно приступать к финишному этапу – монтажу стяжки или кафеля.

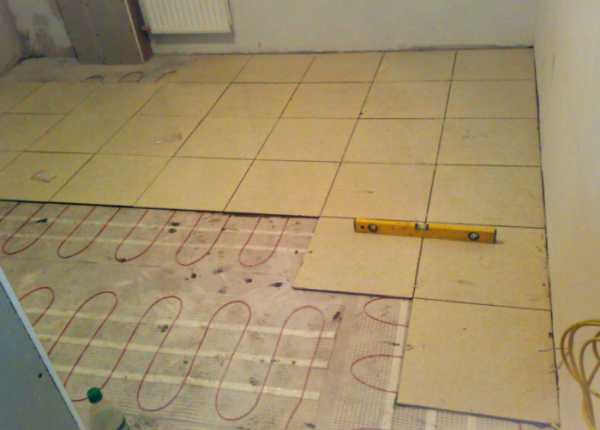

Монтаж плитки на теплый пол
Сразу стоит отметить, что процесс монтажа кафеля на теплый пол практически ничем не отличается от обычного процесса. Но все-таки существуют некоторые отличия. Например, необходимо правильно выбрать плиточный клей. Этот состав должен комбинироваться с обогревом. В противном случае уложенная плитка попросту не будет держаться, а отваливаться. Более того, способ укладки напрямую зависит от того, будет ли заливаться стяжка. Если да, то сперва происходит установка маяков по уровню. Залитая стяжка должна хорошо высохнуть.
Важно! Процесс сушки теплого пола не должен сопровождаться включенными теплыми полами. Стяжка пола должна высохнуть в максимально естественных условиях.
Если у вас нет времени на период ожидания сушки стяжки, то плитку можно сразу класть на электрический кабельный пол. При этом процессе необходимо быть крайне осторожным, чтобы не повредить нагревательный элемент.
В остальном процесс кладки плитки на теплый пол в ванной комнате ничем не отличается. Прежде всего необходимо определить направление и схему кладки плитки. Для кладки используется специальный плиточный клей. Обязательно применяется зубчатый шпатель. Им наносите клей на плитку. Также промазываете ровной стороной шпателя клеем пол. Укладка плитки обязательно выполняется при помощи уровня.

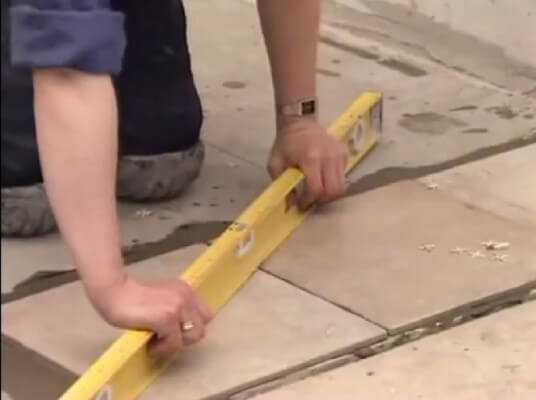

При укладке обязательно используются пластиковые крестики, позволяющие делать точный зазор между плитками. Еще одна важная особенность монтажа керамической плитки на теплый пол в том, что возле стены необходимо оставлять небольшой зазор. Это важно, так как при нагревании будет нивелироваться температурное расширение. Если по периметру стен будет уложена демпферная лента, то она также будет служить дополнительной защитой от негативного воздействия температурного расширения.
Кроме всего прочего, важно следить за слоем плиточного клея. Под плиткой не должно быть пустот. Ваша задача заключается в том, чтобы плиточный клей равномерно распределялся по всей площади пола. В таком случае будут отсутствовать воздушные пустоты. Они, как известно, негативно влияют на качество прогрева пола.
Важно! При кладке керамической плитки в ванной комнате теплый пол должен быть выключен. Плиточный клей должен сохнуть в максимально естественной среде.
Когда кладка полностью выполнена, необходимо сделать последний штрих – затирка швов. Вот здесь присутствует еще один важный нюанс – выбор затирки. Затирка для швов должна быть влагостойкой. Только в таком случае будет обеспечена надежная защита электрического теплого пола от проникновения влаги.
После завершения всех работ, необходимо дождаться когда плиточный клей приобретет свою полную твердость. Еще раз напомним, что при мокром монтаже напольного отопления, включать подогрев недопустимо. Первый запуск теплого пола в ванной комнате можно делать тогда, когда бетонная стяжка и плиточный клей окончательно высохли. На все это может уйти до 30 дней. Скорость высыхания стяжки напрямую зависит от ее толщины.
Заключение
Как мы увидели из этой статьи сделать все работы вполне реально каждому домашнему мастеру. Одно из важных требований – строго соблюдать последовательность всех работ. Так, слой за слоем вы сделаете качественный отопительный пирог теплого пола. В результате в ванной комнате будет всегда поддерживаться приятный микроклимат. Теплый пол в ванной исключит образование сырости и грибка.
Мы надеемся, что предоставленный материал побудил вас к действиям и вы уже планируете проводить работы без привлечения специалистов. Безусловно, не стоит спешить. Уделите важное внимание всем деталям и нюансам этой работы. Только так вы достигните желаемого результата. Чтобы закрепить всю предоставленную теорию, мы предлагаем вам посмотреть подробную инструкцию по монтажным работам напольного отопления в ванной комнате под плитку в подготовленном видеоматериале. А если вы уже имеете опыт таких работ, то обязательно оставляйте комментарии в конце этой статьи. Ваш опыт поможет начинающим домашним умельцам все сделать на отлично.
bouw.ru

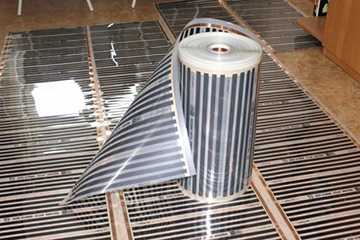

Инфракрасный теплый пол под плитку
Инфракрасный теплый пол под плитку является одним из самых функциональных и достаточно высокоэффективных способов обогрева жилых помещений.
Однако, такой вариант имеет не только положительные стороны, но и некоторые отрицательные нюансы, которые обязательно должны учитываться в процессе монтажа.
Можно ли укладывать пленочный пол под плитку в ванной?
Основное назначение инфракрасных теплых полов – так называемый «сухой» монтаж под обустройство напольного покрытия на основе ламината, линолеума, ПВХ-плитки и ковролина, поэтому применение такой системе в стяжке или с плиточным клеем может стать причиной следующих проблем:
- низкие адгезивные характеристики пленок не позволяют получить монолитную стяжку, и любое достаточно сильное механическое воздействие на поверхность провоцирует растрескивание;
- вырезы и засечки, позволяющие улучшить адгезию, тяжело поддаются изоляции, поэтому в процессе эксплуатации может возникнуть утечка тока и наблюдается частое срабатывание УЗО;
- даже самая качественная ИК-пленка сильно разрушается под воздействием щелочной среды, которой обладают клеевые составы для плитки и растворы для обустройства стяжки.
Для монтажа под плиточное напольное покрытие оптимальным, в настоящее время, является применение стержневых и кабельных электрических полов, но при необходимости, можно уложить ИК-плёнку, строго придерживаясь всех монтажных правил.
Как показывает многолетняя практика, монтаж пленочной системы «теплый пол» под керамическую плитку – не самый лучший вариант, поэтому технология выполнения такого типа обогрева должна соблюдаться с предельной точностью.
Устройство ИК пола под плитку на полу в ванной
Особенности устройства ИК-пола обуславливают основные преимущества такой современной отопительной системы:
- незначительная толщина обогревательной пленки не оказывает существенного влияния на высоту помещения;
- самостоятельный монтаж отличается простотой и достаточно высокой скоростью, что объясняется выполнением соединений посредством обычных клеммных зажимов и полным отсутствием необходимости применять специальные крепежные элементы;
- аварийная ситуация вызывает отключение УЗО, но не сопровождается протечками, как в случае применения системы «тёплый водяной пол»;
- безопасное функционирование в автономном режиме с применением таймера и системы управления;
- высокий уровень отказоустойчивости, что обусловлено параллельным подсоединением всех тепловых элементов.
Однако нужно помнить, что ИК-полы обладают значительной чувствительностью к показателям теплопроводности финишного напольного покрытия, поэтому в условиях чрезмерного давления и нагрузки не исключены механические повреждения.
Использование инфракрасных полов позволяет добиться повышенной энергетической эффективности и максимально высокого теплового КПД по сравнению с другими электрическими видами системы «теплый пол».
Необходимые материалы
Для самостоятельного выполнения работ по обустройству системы «тёплый пол» на основе инфракрасной пленки под плитку, необходимо подготовить стандартный набор материалов и основной рабочий инструмент, представленный:
- обогревательными элементами, укомплектованными клеммными зажимами;
- электрическими проводами;
- терморегулятором;
- битумной изоляцией;
- теплоизолирующими материалами;
- пластиковой армирующей сеткой;
- полиэтиленовой пленкой;
- сухой самовыравнивающейся смесью;
- клеем для укладки плитки;
- мультиметром и индикаторной отверткой;
- рулеткой, метром и угольником;
- плоскогубцами и обычной отверткой;
- строительным скотчем;
- изолирующей лентой.
Стандартный монтажный набор включает в себя не только термопленку, но и зажимы на контакт, электрические провода и битумную изоляцию, имеющую самоклеящуюся основу.
Важно помнить, что монтаж терморегулирующего устройства предполагает правильный выбор сечения проводов. Для медного провода: 1,5мм2 – 3,5кВт; 2,5мм2 – 5,5кВт; 4,0мм2 – 7,0кВт и 6,0мм2 – 9,0кВт. Для алюминиевого провода: 1,5мм2 – 2,0кВт; 1,5мм2 – 3,5кВт; 1,5мм2 – 5,5кВт и 1,5мм2 – 7,0кВт.
Подготовка

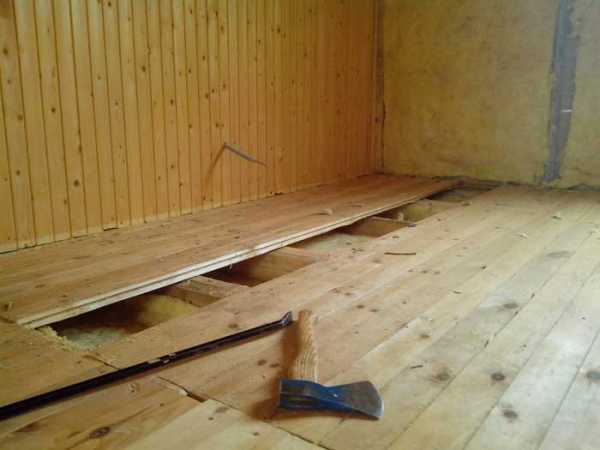

Пленочные системы «тёплый пол» очень требовательны к основанию, поэтому его подготовке нужно уделить особое внимание:
- выравнивание поверхности, очищенной от старого покрытия и мусора, посредством «сухой стяжки» с применением керамзитового песка;
- выравнивание поверхности цементно-песчаными растворами и использование наливных полов.
В первом варианте определенным достоинством является отсутствие «мокрого» процесса, но высока вероятность повреждения греющего контура о поверхность керамзита.
Полы теплые – укладка
Традиционная цементная стяжка позволяет устранить даже выраженные неровности на основании, а наливные полы делают поверхность абсолютно гладкой.
Следует отметить, что наличие прочного и максимально ровного старого основания позволяет на этапе подготовки поверхности ограничиться только самовыравнивающим раствором толщиной в 0,3-2,0 см.
Этапы монтажа
Весь процесс самостоятельного обустройства пленочной инфракрасной системы «теплый пол» включает в себя, помимо подготовки основания, несколько поэтапных мероприятий:
- обустройство теплоизолирующего слоя для минимизации затрат электрической энергии на обогрев помещения;

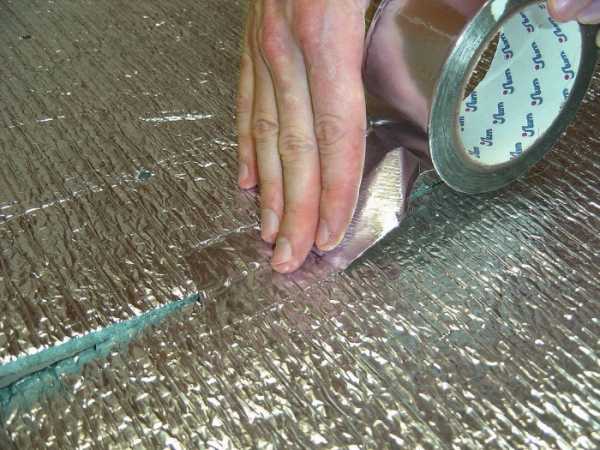

- обустройство системы заземления на основе электропроводного скотча;
- грамотный расчет и перенос на чертеж схемы монтажа всего оборудования;
- непосредственная установка инфракрасных обогревательных элементов;
- подключение смонтированной системы через термостат при обогреве помещения общей площадью не более 23-25м2;
- тестирование выполненной системы на работоспособность;
- финишная отделка напольной поверхности плиткой.

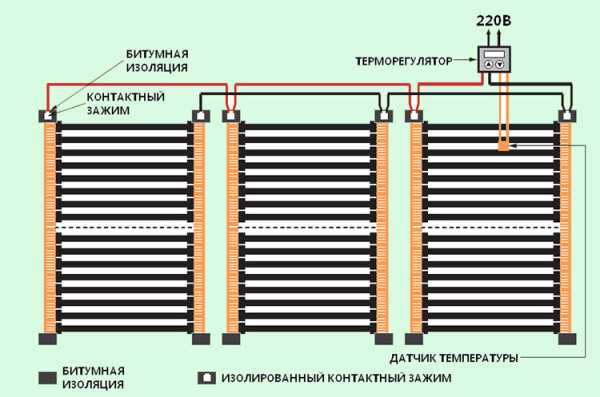

Схема монтажа пленочного теплого пола
При планировании монтажной схемы очень важно правильно определиться с местом для установки терморегулирующего устройства, которое целесообразно располагать на высоте примерно в 15см от поверхности.
Важно помнить, что монтаж температурного датчика потребует применения гофрированной трубы, которая укладывается в стяжку и предотвращает искажение показателей измерительного прибора.
Монтаж термопленки

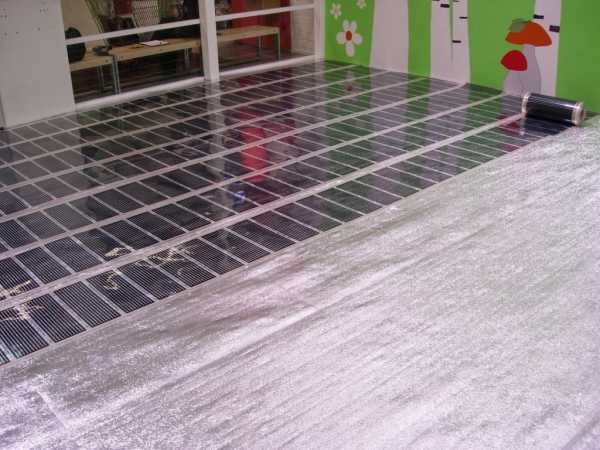

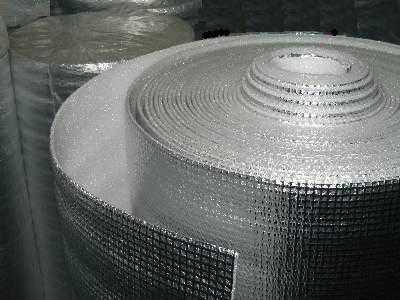

Первый слой, укладываемый поверх выравненного основания, – теплоотражающий материал. Такой слой позволяет направить выделяемое пленочным обогревателем тепло в нужном направлении, а также обеспечивает оптимальный расход электрической энергии. Поверх теплоизолятора монтируется сама система «теплый пол».

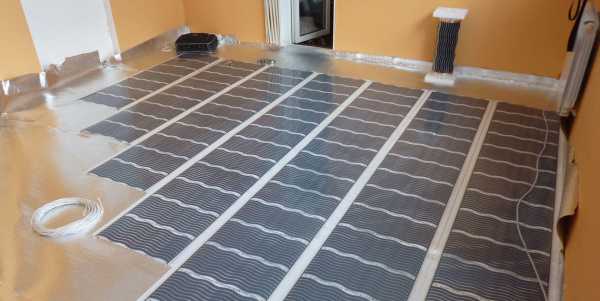

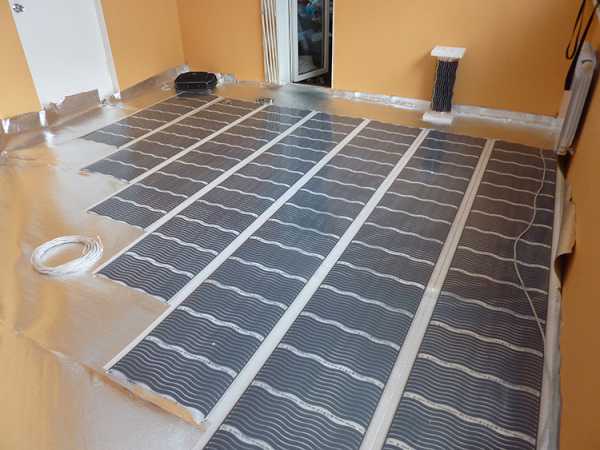

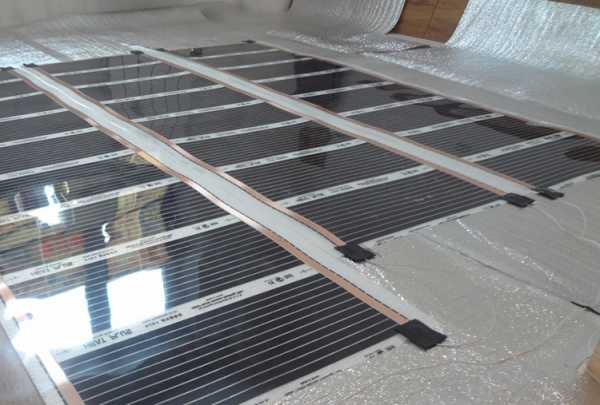

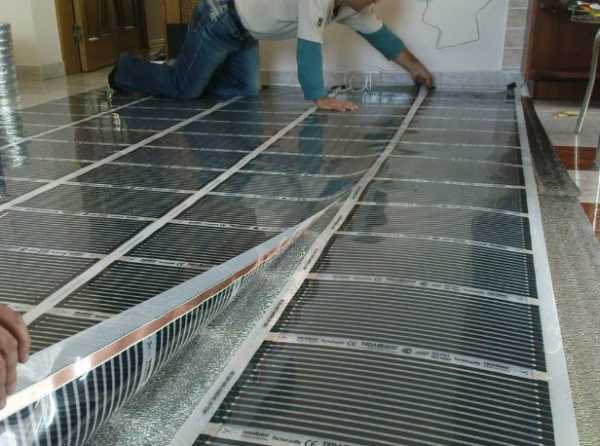

Укладка термопленки

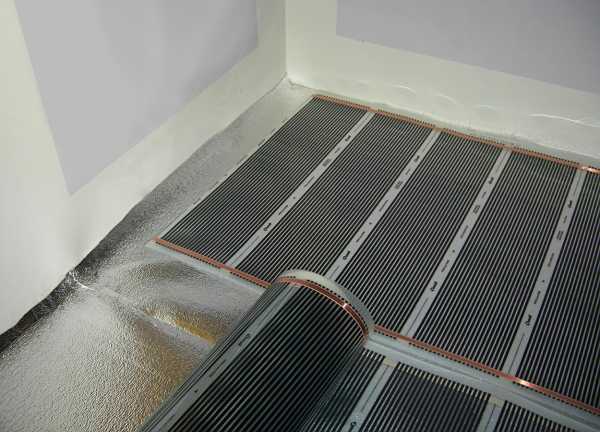

Инфракрасная пленка должна укладываться очень осторожно, чтобы минимизировать риск повреждения греющих элементов. Для подключения листов ИК-пленки между собой применяются клеммные зажимы.
На заключительном этапе выполняется визуальный осмотр всех выполненных соединений, а также осуществляется подключение всего комплекта «теплый пол» к терморегулирующему устройству.
Подключение

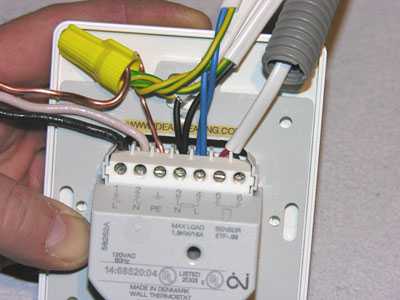

После того, как все элементы пленочной системы «теплый пол» будут уложены медной стороной контактов вниз и в направлении стен, а также выполнено подключение медных полос к контактным зажимам, производится подсоединение системы:
- монтаж терморегулирующего устройства на стене, в непосредственной близости к электрической розетке или выключателю;
- прокладка электрической проводки от нагревательных элементов до терморегулирующего устройства, в соответствии с установленной схемой, внутри плинтуса или специального пластикового короба;

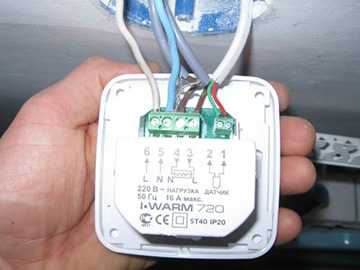

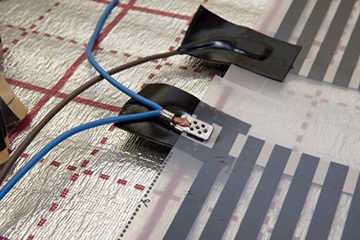

- частичная срезка изоляции и подключение электрических проводов к зажимам, расположенным на нагревательных ИК-матах, с последующей обмоткой битумной изолирующей лентой;
- монтаж выносного температурного датчика и подключение его к терморегулирующему устройству.
Подключение пола

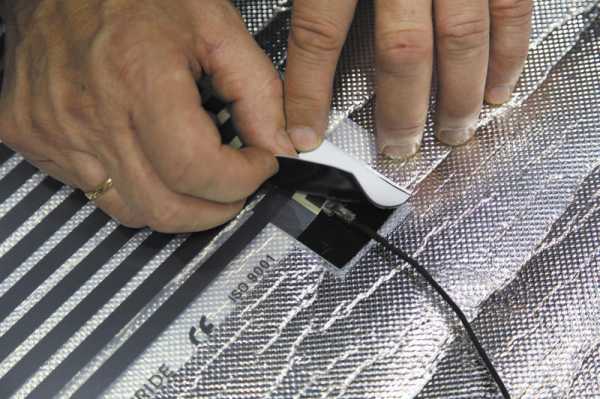

На участке монтажа датчика делается достаточный по размерам вырез в термоотражающем слое, что позволит минимизировать перепады высоты поверхности.
Финишный этап подключения заключается в индивидуальном тестировании каждой нагревательной полосы при температурном режиме в 25-30
Укладка плитки
Финишная отделка напольной поверхности системы «теплый пол» посредством плитки может быть выполнена разными способами:
- фиксация штукатурной сетки поверх полиэтиленового гидроизолирующего слоя с целью улучшения адгезии, а также последующая заливка стяжки или самовыравнивающей смеси высотой в 0,8-1,0см;
- монтаж на основание гипсоволоконных листов поверх гидроизолирующего слоя и между полос нагревательных ИК-элементов.
Поверх выравненной над инфракрасной пленкой поверхности укладывается плитка. Для фиксации плиточного финишного покрытия используются специальные смеси или клеящие растворы.
Отделочные работы следует выполнять «по квадратно», размечая под укладку напольной плитки отдельные участки площадью в один квадратный метр.
Правила безопасной и комфортной эксплуатации
Для безопасной эксплуатации очень важно произвести правильный расчет всей системы отопления, а также строго придерживаться технологии монтажа. Укладка проводится только в сухих помещениях, на правильно подготовленное основание. Чтобы сделать эксплуатацию безопасной, расстояние между устанавливаемыми полосами не должно быть менее 0,5 см.
Отзывы
Пленочные ИК-полы служат очень хорошей альтернативой другим видам «теплых полов», а благодаря физиологическим особенностям, человеком положительно воспринимается тепло, выделяемое такой системой обогрева.
Множество положительных отзывов связано с применением инфракрасных теплых полов под плитку в таких помещениях, как ванная комната и кухня. Однако, инфракрасный пленочный вариант отопления совершенно не подходит для обустройства в домах, где есть очень частые перебои с электрической энергией.
Видео на тему
delaemvannuu.ru
Теплый пол в ванной под плитку: как сделать своими руками
Незабываемые ощущения оставляет теплый пол в ванной под плитку. Конечно же, не только в ванной, но в ванной, где человек непосредственно, босыми ногами соприкасается с холодной, по идее, поверхностью кафеля,- это происходит как-то по особенному. Когда источник тепла находится именно там, где и должен быть по природе, не сбоку в батарее, и не в углу в печи, а внизу,- тогда тепло не мечется по углам, поднимаясь сплошным потоком вверх.
Теплый пол в ванной комнатеВодяные теплые полы
Надо сказать, что помимо комфорта теплый пол в ванной под плитку достаточно практичен. Нет нужды, чтобы нагревательный элемент был горячий. Кроме того, теплые полы в ванной способствуют вентиляции, высушивают помещение предотвращая появление грибка, плесени и гнили. В таком состоянии ванная может служить вечно.
Теплые полы не роскошь, теплые полы – необходимость, которую нужно научиться удовлетворять. А сделать теплый пол для ванной под плитку можно двумя способами: водяным или электрическим подогревом, с разновидностью последнего,- инфракрасным покрытием.
Долговечность, надежность и экономичность – основные преимущества теплых полов и воды в качестве теплоносителя. Собственно, это тот же отопительный прибор, как и батарея отопления, только расположенный в полу. Вместе с тем их устройство достаточно сложное и ответственное. Малейшие ошибки монтажа могут привести к непоправимым последствиям.
Никогда не следует забывать: вода в доме, в любом ее виде – это элемент повышенной опасности.
Тем не менее, всем, кто решил строиться или делать капитальный ремонт необходимо знать особенности устройства такого рода полов и их место в общестроительном процессе.
По крайней мере три вещи должны обращать на себя повешенное внимание:
- Поэлементный состав пола, который может включать: гидроизоляцию, утеплитель, пленки, трубки ПВХ, армированная цементно-песчаная стяжка, клей, плитка,- в зависимости от условий такой пирог может достигать десяти сантиметров. А это значит, чтобы в квартире не было нежелательных порогов необходимо, либо опустить основание в местах устройства теплого пола, либо поднять его до нужного уровня во всех других помещениях. При этом не следует забывать, что толщина цементной стяжки должна быть четыре-пять сантиметров, не более, чтобы пол прогревался как следует.
Схема водяного теплого пола под плитку - Место расположения коллектора и качество его изготовления. На иллюстрации “Коллекторный шкаф водяного пола” можно видеть соединительный узел в импортном исполнении, где обращает на себя внимание утепление труб от пола до гребенки. Если этого не сделать, обязательно! появится конденсат и разрушит в этом месте часть стены. По всему периметру помещения должна быть демпферная лента из вспененного полиэтилена. Еще один нюанс связанный с коллектором, и на что наши мастера привычно не обращают внимание – это по возможности близкое расположение труб к стене в местах изгиба. Трубки жесткие, приходиться повозиться, чтобы их поджать, да и отопление от этого не зависит, а вертикальность стены на которой расположен коллектор – зависит, но об этом скажут другие специалисты, отодвигая стену на пять сантиметров, тем самым уменьшая площадь комнаты.Коллектор теплого водяного пола
- Заполнение водой петель пола, тестирование и опрессовка системы. Контролировать эти действия следует самым тщательным образом.
Схема водяного теплого пола под плитку

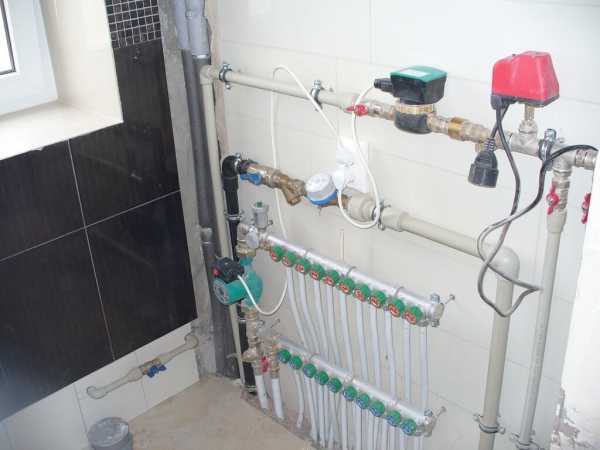

Коллектор теплого водяного полаУкладывать плитку на теплый пол в ванной можно только тогда, когда не только высох слой армированной цементно-песчаной стяжки, но и система подогрева прошла испытание трехкратным давлением воды, опрессована и принята в эксплуатацию. Включать подогрев разрешается через две недели после укладки плитки. Сама же технология монтажа плитки на теплый пол в ванной практически не отличается от обычной укладки, с той лишь разницей, что стяжка выполненная поверх теплого пола дает гарантировано ровную поверхность. Клей можно наносить зубчатым шпателем, размер просветов которого будет зависеть только от размеров выбранной плитки: чем больше габариты плитки – тем больше просвет.
Укладка напольной плитки в ванной комнатеРаскладка начинается от центра ванной комнаты к выходу вдоль стен, поперек или по диагонали. Выбранный рисунок лучше прорисовать на полу в виде контура, это позволит не только наглядно представить и скорректировать окончательный результат, но и выяснить действительный расход плитки. Нужно помнить, что в зависимости от способа укладки перерасход материала может быть до двадцати процентов.
Теплые полы в ванной комнате создает хорошие условия эксплуатации материалов, никакого специального клея или особого вида грунтовки не требуется. Кроме того, много говорят о температурно-деформационных швах при устройстве теплых полов, что если этим пренебречь, то возможны “вздыбливание” пола и скалывание плитки в углах. Но это не так. Во первых, по периметру стен ванной роль шва выполняет, упомянутая выше демпферная лента, а во вторых – редко какая ванная комната занимает площадь больше 40 метров квадратных.
Конечно, хлопот с водяными полами много, но они того стоят. Такой теплый пол в ванной под плитку будет отличным решение. Другое дело, что не всегда их можно устанавливать. Иногда это запрещено, как в случае домов старой застройки, но чаще – это попросту нецелесообразно. При текущих ремонтах небольших помещений теплые полы для ванной выгоднее делать с электрическим подогревом. В зависимости от нагревательного элемента, различают три вида электрического теплого пола: нагревательные кабели, нагревательные маты и пленочные инфракрасные покрытия.

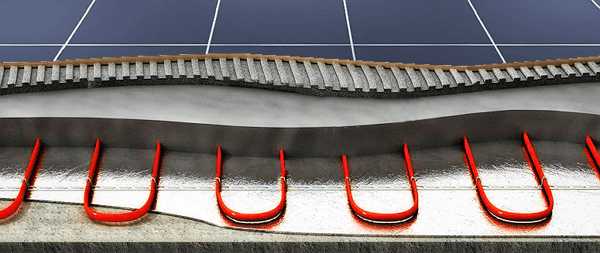

Нагревательные кабели
Пользователей не должно смущать название. Нагревательные кабели не передают электрическую энергию, а потребляют ее, при этом энергия преобразуется в тепло. Диапазон применения таких нагревательных элементов очень широк, от одежды до систем обогрева.
В отличии от других видов электрических полов, нагревательные кабели необходимо помещать в цементно-песчаную стяжку толщиной до пяти сантиметров, использование которой возможно после 28 дней, до полной структуризации смеси. Если не забывать про демпферную ленту при устройстве стяжки, технология монтажа плитки будет аналогичной, как и в случае теплого водяного пола.
Нагревательный кабельНагревательные маты

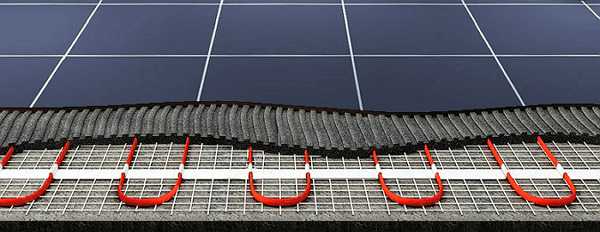

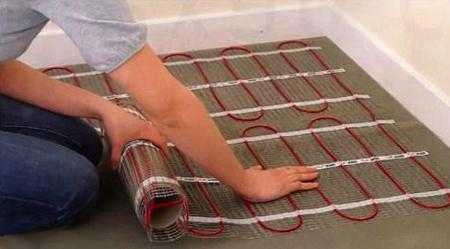

Нагревательные маты имеют ряд преимуществ, которые и делают их популярными. Во первых их можно устанавливать в клей под плитку, а если позволяет высота, монтировать сверху по старой плитке. Во вторых маты потребляют мало электроэнергии и позволяют экономить на площади. Нет нужды стелить их в ванную под мебель. В третьих, только для подключения терморегулятора желательно присутствие специалиста, все остальное можно сделать самому.
Вместе стем, при выборе мата следует обратить внимание на их особенность. Одножильный, и, следовательно, более дешевый вариант мата излучает электроэнергию, поэтому длительное нахождение людей в помещении, где он установлен не рекомендуется. Двужильный, более дорогой вариант мата уже не имеет этого недостатка.
Нагревательный матНагревательные маты имеют преимущество в эксплуатации, из-за отсутствия цементной стяжки, во первых вызовут перерасход клея, а во вторых – создадут дополнительные затруднение при монтаже плитки. При отсутствии разметки, укладывать плитку лучше поручить специалисту, так как работу придется выполнять “на глаз”.
Пленочные инфракрасные покрытия
Инфракрасный обогрев позволяет сделать теплый пол в ванной комнате без какой-либо предварительной подготовки. При толщина пленки в пол миллиметра ее можно монтировать где угодно, как угодно и под что угодно. Жесткая, гибкая и гладкая пленка настолько безопасна в эксплуатации, что укладывать ее можно и под ковровое покрытие. К тому же при ее эксплуатации электрическая энергия преобразуется в полезное для человека инфракрасное излучение, а его сравнительная дороговизна окупается локальностью применения, для небольших помещений.
На что следует обратить внимание:
- во первых – на теплоотражающий материал, который не должен быть металлизированным алюминиевой фольгой;
- во вторых – во избежание реакции покрытия и химически активных реагентов клея, обязательное использование поверх нагревательного элемента 300мк-полиэтиленовой защитной пленки;
- в третьих – поверх защитной пленки запрещено использование металлической армированной сетки, даже, если не делать стяжку рекомендованную изготовителем полов(до 2см), для качественного сцепления поверхностей, керамическую плитку следует укладывать на сетку, на пластиковую штукатурную сетку.
Все остальные работы по укладке плитки поверх инфракрасного теплого пола производятся аналогично технологии монтажа для других видов теплых полов.
Итак, теплый пол в ванной под плитку – это выбор большинства. и не зря, ведь теплый пол в ванной всегда придает определенную атмосферу.
Выводы
В заключение следует сказать следующее, что как такового выбора между водяным и электрическим подогревом теплого пола нет. Это все равно, что выбирать между стационарным, центральным или автономным отоплением и калорифером. Все зависит от вида строительных работ. Новое строительство и капитальный ремонт позволяют сделать качественный водяной пол, который будет служить многие годы, в том числе теплый пол в ванной.
Когда же имеет место текущий или косметический ремонт, тогда следует использовать электрический подогрев, больше обращая внимание на простоту и экологичность пола, а не на его долговечность. Электрический подогрев – это как временное отопление в отопительный сезон.
delaypol.com
Как правильно уложить теплый пол под плитку
Как уложить теплый пол под плитку? Такой вопрос волнует тех, кто собирается оборудовать такую систему отопления в ванной комнате, туалете, бане или сауне. В таких помещениях в качестве напольного покрытия чаще всего используют кафель. Он не подвержен воздействию воды, но имеет один минус – по холодной плитке неприятно ходить босыми ногами.
Логичное решение проблемы – водяной или электрический теплый пол. В этой статье мы расскажем, как правильно положить теплый пол под плитку.
Подготовка пола
Полы в многоквартирных (а порой и частных) домах не идеальны. Обычно они имеют наклон в одну сторону, от которого нужно избавиться. Для этого можно использовать обычную или самовыравнивающуюся стяжку.
Обычная стяжка дешевле самовыравнивающейся, но для ее укладки нужны навыки и опыт. Причем уровень пола при этом поднимется минимум на 3 см. Если вы хотите класть плитку на теплый пол своими руками, лучше использовать самовыравнивающуюся стяжку.
Конечно, можно сделать водяной или электрический теплый пол под плитку без стяжки, но только если вы не собираетесь выравнивать плитку параллельно земле. В противном случае возникнет проблема. После включения теплый пол быстрее нагреет ту часть, где меньше расстояние до кафеля, чем остальную.
Если вы собираетесь класть теплые полы на деревянный пол, есть два варианта его выравнивания – с помощью установки фальшпола и стяжки.
- При монтаже фальшпола стоит учитывать, что на нем будет плитка и клей, поэтому обратите внимание на его прочность.
- При выравнивании стяжкой учтите ее вес – не будет ли под ним деформироваться основание.
Не обязательно устраивать настолько высокий фальшпол, но дополнительное утепление не помешает.Основные правила укладки плитки на теплый пол
Для укладки плитки необходим специальный плиточный клей для теплых полов. Он не деформируется при перепадах температур, не разрушается от постоянного воздействия тепла. Такой клей хорошо сцепляется с поверхностью подложки и проводит тепло.
В тех местах, где будет располагаться мебель или бытовая техника, теплый пол не нужно укладывать. Так можно защитить их от преждевременного износа и сэкономить на отоплении.
Если у вас установлена акриловая ванна, под ней обязательно должен быть теплый пол. Она быстро остывает и понежиться в ванне будет приятнее, если она будет подогреваться снизу. Что касается чугунных ванн – мнения расходятся.
Если ванна облицована, устраивать под ней теплый пол можно только в том случае, если есть вентиляционные отверстия. Иначе облицовка будет перегреваться и деформироваться.

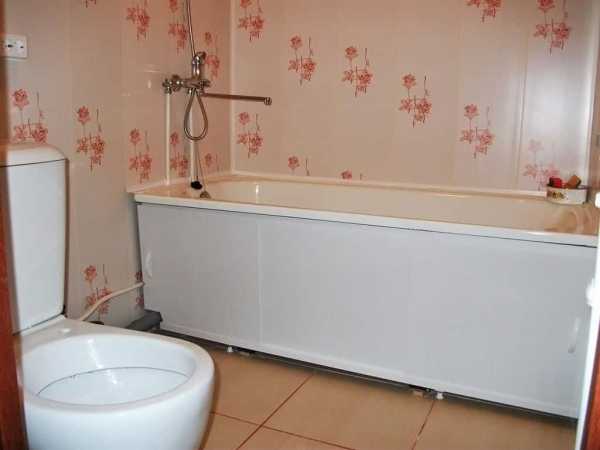

Под такой ванной можно устанавливать теплый пол — щели по краям и снизу облицовки позволяют циркулировать воздуху.По периметру стен под плинтусом лучше оставить небольшой зазор, порядка 0,5 см. При нагреве напольное покрытие расширится и должно иметь свободный ход. У двери в ванную используйте декоративный порожек.
Иногда плитку кладут так, что она составляет единое целое с другим помещением. Если второе помещение не оборудовано теплым полом – зазор на входе нужно сделать обязательно. Это деформационный шов, который защитит кафель от деформации и повреждений.
Не существует особенной плитки под теплый пол. Но нужно использовать кафель, предназначенный для напольного покрытия. Он толще обычного, его поверхность более стойка к износу. Для ванной, бани или сауны лучше всего брать плитку с рифленой поверхностью.
В качестве замазки лучше использовать не сухие смеси, а силиконовый или акриловый герметик. Он не будет трескаться при расширении пола вследствие нагрева.
Как правильно уложить теплый пол под плитку
После того как мы рассмотрели общие моменты, перейдем к частным. Давайте рассмотрим как правильно укладывать разные виды теплых полов под плитку.
Электрический теплый пол
Есть много видов теплого электрического пола. Независимо от того, какой вы хотите использовать, необходимо уложить теплоизоляцию. Обычно это подложка из синтетических материалов с одной стороны покрытая металлической фольгой. Она будет отражать тепло от пола в направлении плитки и обеспечит лучший прогрев помещения. Желательно чтобы подложка на несколько сантиметров заходила на стены.
На фото показана укладка пленочного теплого пола на металлизированную подложку.Уровень плитки над таким полом может быть любым, но от него зависит, насколько равномерно будет греться покрытие. Чем реже расположены кабеля, тем больше клея нужно использовать.
От количества клея под плиткой зависит, насколько быстро она будет прогреваться. Поэтому лучше выбрать маты с небольшим расстоянием между кабелями, или проложить кабеля как можно чаще.
В случае с пленочными теплыми полами – все просто. Они прогревают поверхность пола почти полностью, поэтому чем меньше клея, тем лучше. Быстрее будет прогреваться пол, высота полов почти не увеличится, да и затраты на материалы будут меньше.
Водяной теплый пол под плитку
Укладка водяного теплого пола под плитку производится, как и под любое другое покрытие. Трубы заливаются стяжкой так, чтобы между ней и плиткой было расстояние не меньше 3 см. При этом стоит учесть толщину плиточного клея.
Перед началом работ герметизируйте нижнюю часть помещения – обработайте пол и стены (на 2-3 см выше уровня плитки) специальным герметиком. Обычно это битум или смеси на его основе. Так вы защитите соседей и свой кошелек на случай прорыва труб теплого пола.
Герметизацию ванной комнаты нужно производить после постройки дома, но лучше позже, чем никогда.Под трубы обязательно уложить металлизированный утеплитель, чтобы обогревать не перекрытие, а кафель и само помещение.
На трубы в стяжке нужно уложить пластиковую сетку с размером ячеек не больше 10х10 см. Так можно избежать деформаций и растрескивания стяжки. Если не использовать сетку, во избежание деформаций придется поднять пол еще на 1-1,5 см.
Если вы собираетесь делать водяной теплый пол под плитку своими руками, обязательно озаботьтесь регулировкой температуры. Особенно это касается теплых полов, подключенных к центральной системе отопления. Большой перепад температур между помещением и полом может повредить стяжку, трубопроводы и кафель.
Не забудьте поделиться публикацией в соцсетях!
vteple.xyz
монтаж своими руками с видео
В этой статье мы расскажем и наглядно покажем, как своими руками сделать теплый пол в ванной комнате. Все рекомендации и инструкции дополнены фото и видео материалами, а в конце статьи и опишем процесс укладки плитки.
Содержание статьи:
Какой тип теплого пола подойдет для ванной?
После того как вы решите сделать теплый пол в ванной возникнет сразу вопрос: какой же тип лучше подойдёт для ванной комнаты? В наше статье мы попытаемся разобраться в этом вопросе и найти самое наилучшее решение для вас.
Сразу нужно сказать, что существуют три типа системы теплых полов:
- Водяной – он состоит из пластиковых или медных труб, по которым проходит циркуляция воды. Такой пол стоит прокладывать тогда, когда помещение ещё на стадии строительства. Также данный тип теплого пола несет много неудобств, если его сделать в квартире. Подключать питание в такой пол нужно отводом от центральной системы отопления. То есть когда будет окончание отопительного сезона, возникнет проблема в эксплуатации такого теплого пола.
- Инфракрасный – совсем недавно появился в продаже. Такой вариант подогревается с помощью инфракрасных лучей до 45 градусов. Они передают тепло окружающим предметам.
- Электрический кабельный – сейчас самый популярный и востребованный. Получил популярность он из-за того, что монтаж его самый несложный, и сделать все самому не будет проблематично. Электрический пол может работать круглый год. Наиболее часто его производят в виде специальных матов, которые состоят из нагревающих секций. Таким образом, в ванной комнате под плитку больше всего подходит — кабельный.
Давайте рассмотрим более детально, как сделать монтаж этого типа подогрева пола.
Монтируем систему теплого пола в ванной
Далее в статье, вы найдете исчерпывающую информацию о подготовке и непосредственному монтажу системы обогрева пола для ванной комнаты.
Подготовка поверхности пола
Для проведения работ по утеплению ванной комнаты, нужно будет освободить помещение от всего, что находится в ней и будет мешать ремонтным работам. Далее нужно демонтировать старое покрытие и убрать поверхность от мусора и пыли. Если поверхность неровная, нужно устранить неровности с помощью густой цементной смеси.
Когда поверхность будет ровная, нужно обработать грунтовым составом, который будет способствовать прочному сцеплению материала с поверхностью пола.
После затвердевания, можно начать нанесение стяжки. Для такого небольшого помещения, как ванная комната, лучше всего подойдет самовыравнивающаяся стяжка. Дальнейшей работы по утеплению пола обязательно должны проводиться на ровной поверхности, на ней не должно быть трещин или других дефектов. Следующий этап работ будет укладка утеплителя.
Какой утеплитель лучше положить под теплый пол?
Слой утепления необходим в системе теплого пола для термоизоляции. Такая подложка перенаправит излучение трубами тепло, с помощью чего будет достигнута максимальная эффективность в обогреве комнаты. Монтаж утеплителя поможет также гасить посторонние звуки. А ещё он будет скрывать небольшие изъяны поверхности, если таковые имеются. Также он облегчит монтаж финишного покрытия.
Из всех самым хорошим видом подложки под кабельный теплый пол можно выделить комбинацию из материалов, в составе которых обязательно присутствует металлизированная (фольгированная) прослойка. Если подстилка под теплый пол сделана правильно, то покрытие будет укладывается проще и дольше не подвергаться деформациям. Специалисты считают универсальным утеплителем для теплого пола фольгированную подложку. Она удерживает до 98% тепла и поможет максимально уменьшить тепло потери в помещении. При укладке подложки, к верху должна прислоняться фольгированная сторона. Листы необходимо укладывать встык, заклеивать их нужно металлизированным скотчем. Обогревательные элементы должны устанавливаться непосредственно на фольгированную подложку.
Монтаж терморегулятора
Чтобы регулировать контроль температуры и управлять системой, нужно установить специальный датчик температуры. Терморегулятор ставится за пределами ванной комнаты в удобном для пользования месте, где он не должен мешать. На высоте не менее 30 см от поверхности пола перфоратором делается углубление для проводов подключения терморегулятора.
Их следует запаковать в гофрированный кабель-канал.
Такой барьер будет защищать терморегулятор от повреждения и в случае поломки упростит доступ к оборудованию.
Нужно стараться сделать так, чтобы провод от датчика к терморегулятору шел с минимальным количеством изгибов. Контрольный запуск обязательно должен производиться до монтажа покрытия пола.
Укладка кабеля на полу
Из-за высокой теплоотдачи, простоты в эксплуатации, кабельный пол в наше время часто используют для обогрева не только ванной комнаты, но и всей квартиры. Такая система имеет высокий коэффициент полезного действия, и практически вся подведенная мощность передается в тепло.
Кабель делится на модели одно- и двухжильный:
- Одножильный кабель состоит из металлической жилы (оцинкованная сталь, латунь и т.д.), внутренней изоляции и экрана, который предназначен для защиты конструкции от механического повреждения.
- Двухжильные состоят из двух линий, обе из которых могут быть нагревательными или одна жила нагревательная, другая питающая. Данную модель кабеля легче укладывать, но стоит она дороже, чем одинарная.
Нагревательный кабель для теплого пола в основном продают в катушке или в виде матов (рулонов). Они представляют собой моток, уложенный змейкой с нужным шагом, рассчитывать расстояние между кабелями уже не нужно будет. Проводник прикреплен к стекловолоконной сетке. Ее можно резать на фрагменты и при этом не нарушать целостность кабеля. Сетка обычно имеет клеевую основу и может приклеиваться к поверхности, что добавляет удобства при монтаже. Если она без такой основы, то для фиксации матов применяют хлорвиниловый клей. Для удобства греющие маты выпускаются с шириной 45 см и различной длинной. Зная площадь комнаты можно просто выбрать нужный размер рулона и даже избежать резки изделия. Маты обязательно нужно приклеивать на чистую и сухую поверхность.
Кабель не стоит монтировать на всю площадь ванной комнаты, можно только сделать укладку мата на используемую поверхность, под ванну и умывальник его можно не укладывать. Не забудьте обязательно перед установкой, замерить его сопротивление, отклонение от номинального не должно превышать более 10%. При соответствии сопротивления номинальному, можно спокойно начинать установку нагревательного элемента.
Нужно подключить все провода к терморегулятору согласно инструкцииПосле работ по укладке и высыхания клеевого раствора, нужно проверить правильность подключения, для этого нужно измерить сопротивление мультиметром. Значение должно быть идентично с тем, которое было перед началом укладки. Если всё нормально можно начинать укладку плитки.
Укладка плитки на теплый пол
Для укладки плитки нужно использовать специальный клей для теплого пола. Он должен выдерживать температуру 50-60 градусов. Специалисты советуют предварительно затянуть нагревательный мат тонким слоем плиточного клея. Это нужно сделать для того, чтобы в процессе укладки плитки не повредить кабель. После полного высыхания можно дальше укладывать плитку.
Клей нужно наносить на рабочую поверхность слоем 7-8 мм, таким же слоем нанести клей на плитку. Нужно также следить за уровнем пола, удалять излишки клея. Придерживайтесь равного расстояния между плитками, для этого можно использовать специальные приспособления в виде пластиковых крестиков, которые устанавливаются в швы на углах плитки.
Необходимо дать клею полностью высохнуть и после этого можно приступать заделывать каналы между плитками. Для этого нужно использовать специальные замазки соответствующего цвета. Через 20 минут нужно протереть плитку и швы влажной тряпкой. Далее ходить по новому покрытию нельзя до полного высыхания швов. Также нельзя включать теплый пол до полного высыхания плиточного клея (срок до двух месяцев). Если включить систему раньше срока, то плитка может отойти от основания.
Самостоятельный монтаж обогрева пола выполнимо для большинства людей своими силами. Необходимо лишь помнить – работать нужно аккуратно и тщательно соблюдать все требования по монтажу. Установив теплый пол в ванной, вы сразу увидите положительные изменения – комната в любое время суток будет сухой и без конденсата на стенах.
comfortpola.ru
пленочный монтаж и укладка, правила и максимальная температура для керамической
Теплый пол в ванной под плитку — разумная и практичная идея
Ванная комната заслуживает того, чтобы в ней было особенно тепло и уютно. Потому теплый пол под плиткой становится необходимой мерой для создания такой комфортной обстановки. Есть пол водяной, а есть электрический, или как его называют иначе – пленочный. Наиболее доступной и практичной является именно пленочная конструкция.Содержание материала:
Какой выбрать пленочный теплый пол под плитку
В первую очередь вы займетесь выбором системы подходящего теплого пола. В крупном строительном маркете вам предложат несколько вариантов, потому вначале можно даже растеряться, какой же из них лучше. Продаются и готовые системы «пол в коробке», вот их то и приобретайте – вам не нужно будет самостоятельно подбирать элементы системы.
На сегодняшний день можно приобрести готовую систему «пол в коробке»
В такой комплект пола для ванной входят:
- Специальные «маты» – это уложенная на пол сетка нагревательного изогнутого кабеля, ширина которой 45 см;
- Терморегулятор – его вы закрепите на стене в удобном месте;
- Соединительные провода.
Это базовый комплект, у разных производителей комплекты могут отличаться. В дополнении к комплекту обычно приобретается утеплитель, это фольгированный пенофол. Для чего нужен такой утеплитель-подложка? Она поможет минимизировать потери тепла, что существенно снизит расходы на электроэнергию. Кладется пенофол на стяжку, вверх фольгированной стороной.
Подготовительные работы: пленочный пол под плитку
Пол, конечно же, и перед процедурой утепления нужно подготовить. Начните с того, что хорошенько подметите пол и вымойте. Если на черновом полу есть существенные неровности. Попробуйте удалить их механически, а если так не получится, придется делать стяжку. Лучше выбирать для стяжки быстросохнущие смеси, ведь цементно-песчаные растворы уж очень долго сохнут.
Перед процедурой утепления пол необходимо подготовить
И пропускать этап подготовки никак нельзя. К примеру, пол у вас недостаточно ровный, и вы не стали его выравнивать. И кабель в некоторых местах может быть перегнут, или будет упираться в неровность, а это чревато пробоем. Ну а поломка электрического пола – это конечная поломка системы, вы ее уже не исправите.
По шагам: укладка пленочного теплого пола под керамическую плитку
Итак, как уже говорилось выше, для хорошей теплоизоляции используется пенофол. Материал этот очень удобный, он легкий и тоненький. Продается пенофол в рулонах, после того, как вы его уложили фольгированным покрытием вверх, стыки проклейте самостоятельно монтажным скотчем.
Укладка пленочного пола под плитку — процесс, который может произвести каждый
Далее приступаете к укладке нагревательного кабеля:
- Для укладки электрического пола понадобится монтажная лента, и крепится она к полу. Вы можете найти систему, где на пленку уже наклеен кабель.
- Лента необходима для того чтобы не было перегибов, чтобы между петлями кабеля сохранится необходимое расстояние.
- Если у вас кабель отдельно, пленка отдельно, то вы сами укладываете кабель зигзагообразно, промежутки витков – 20-23 см;
- Крепится такой кабель монтажным скотчем именно для теплого пола.
- Обычно в ванной всегда есть места, где нагревательный мат повернуть или развернуть вообще невозможно. Тогда, оглядываясь на геометрию комнаты, нужно сетку разрезать.
Что же касается термодатчика, то расположить его нужно так, чтобы в случае замены нарушать бетонную стяжку бы не пришлось. Термодатчик обычно прячется в гофротрубке в том месте, где нагревательный кабель выходит наружу, и делается это так, чтобы при поломке термодатчик можно было достать.
Монтаж, проверка и укладка плитки: пленочный теплый пол
После того, как кабель уложен, перед заливкой обязательно проверьте монтаж системы. Нужно убедиться, что правила не нарушены, и все будет надежно работать. Можно либо подать напряжение в кабель, либо просто измерить его сопротивление специальным прибором.
После проведения проверки можно приступать к цементной стяжке, или же сразу переходить к укладке плитки (как в рассматриваемом случае).
Как укладывается плитка на теплый пол:
- Все выполняется вполне традиционно, существенное отличие данной работы лишь в том, что клей вам нужно купить специальный – плиточный клей для теплого пола;
- Сделайте разметку или прикиньте как будет лежать плитка – разложите ее на поверхности;
- Правильнее всего, когда на видимых участках укладывается цельная плитка, а обрезки клеятся в скрытых местах.
Плитка на теплый пол укладывается традиционным методом
Начинают обычно с дальнего угла от входа в комнату. Для этого готовится плиточный клей, сухая смесь традционно разводится с водой. Раствор наносится прямо на нагревательные маты зубчатым шпателем. Все пустоты должны заполниться клеем, толщина слоя клея над непосредственно греющими элементами должны быть не меньше 5 мм.
В углах устанавливаются пластиковые крестики, чтобы контролировать размер щелей. Укладываете первую плитку, после чего проверьте ровность и уровень горизонта. В том случае, если плиточку следует сместить, воспользуйтесь этими пластиковыми колышками. И так, укладывая каждую плитку, проверяется горизонталь.
Устройство теплого пола в ванной под плитку (видео)
Что же касается температуры, то максимальной температуре инфракрасного теплоносителя нельзя превышать 30 градусов. В противном случае элементы просто выйдут из строя. Будьте осторожны и внимательны в выборе системы теплого пола, она, безусловно, должна быть сертифицированной, надежной, долговечной.
Удачи в ремонте!
kitchenremont.ru
