Инструкция по монтажу и Видео!

Водяной теплый пол своими руками

Водяной теплый пол сделанный своими руками под плитку или ламинат,  является отличной альтернативой традиционному конвекторному утеплению. В этом случае потоки тепла идут снизу вверх, создавая комфортную среду именно в пространстве возле пола. Материал финишного покрытия при монтаже водяного теплого пола с жидким теплоносителем в принципе не имеет особенного значения, но особенно популярная такая конструкция в помещениях с кафельным покрытием – ванных и туалетных комнатах. Рассмотрим подробно алгоритм таких работ.

Некоторые нюансы

При монтаже теплого пола с жидким теплоносителем под кафель стоит обратить особое внимание и на характеристику финишного напольного покрытия. Помните, что гладкая кафельная плитка имеет меньший показатель отдачи тепла. Плитка с шероховатой поверхностью будет быстрее терять тепло, переданное ей системой нагрева.

Кроме того, особенно внимательно отнеситесь к качеству приклеивания плитки, под ней не должно быть пустоты, так как температурные деформации пола могут привести к ее повреждению.

Содержание статьи

Подключение коллектора для пола

Начальным этапом конструирования теплого пола с жидким теплоносителем является монтаж коллекторного шкафа, то есть специального устройства, в котором будет распределяться горячая вода для обогрева пола.

Коллекторы для водяных полов имеют несколько модификаций, отличающихся, например, числом входов и выходов. Для того, чтобы понять, какой тип вам нужен, вам необходимо провести расчет водяного теплого пола.

В ходе него вы определите, какое количество труб, какого диаметра нужны вам для организации теплого пола.

[note]Специалисты рекомендуют, подключать к одному входу коллектора не более 60 метров трубы с теплоносителем. Таким образом вы можете создать в одном помещении несколько контуров труб теплого водяного пола, каждый из которых будет подсоединен к коллектору.[/note]

Средний размер такого устройства (коллектора) – около 60 сантиметров в длину, 40 в высоту и 12 в глубину.

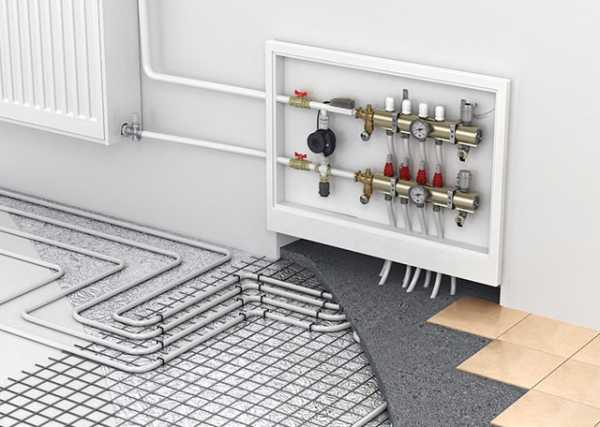

Подключение коллектора к теплому полу

Приобретите коллекторное устройство и короб для него в магазине строительных материалов.

Выдолбите в стене нишу под коллектор, либо рассчитайте место его установки. В целях экономии труб коллектор может устанавливаться непосредственно над полом.

На каждую из труб необходимо установить запорный вентиль.

Основные типы теплых водяных полов

Вне зависимости от того, каким финишным покрытием вы планируете воспользоваться – теплый пол с жидким теплоносителем имеет три основных типа устройства:

  1. -бетонный – трубы теплоносителя прокладываются в массе цементно-песчаной стяжки.
  2. -настильный – теплый пол укладывается в специально сформированный теплоизолятор из полимеров или алюминия, а затем на эту конструкцию укладывается финишное покрытие,
  3. -деревянный — традиционный пол из дерева на лагах, в промежутках между которыми проложены трубы теплоносителя.

Монтаж теплого пола с жидким теплоносителем со стяжкой

Подготовка основания

После установки коллекторного шкафа и расчета потребного количества труб вам необходимо подготовить основание – пол. Он должен быть зачищен от мусора и выровнен. Не стоит добиваться идеальной горизонтальной поверхности, достаточно сгладить выбоины и чрезмерные перепады.

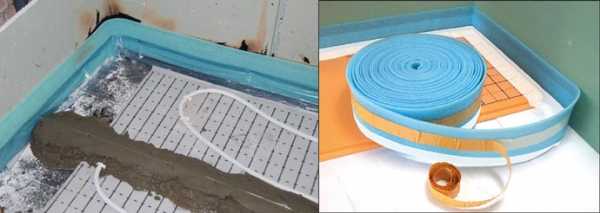

Укладка демпферной ленты

При формировании выравнивающейся стяжки в помещении с теплым полом не забудьте проложить между ней и стенами специальную демпфирующую ленту, предотвращающую повреждение пола при температурной деформации.

Если вы собираетесь конструировать систему в большом помещении с несколькими контурами теплоносителя – проложите демпфирующую ленту и на границах контуров.

Следующим шагом является установка гидроизоляции. Она может быть выполнена как из плотной полимерной пленки, так и специальным раствором.

Гидроизоляция пола

Теплоизоляция пола – основа качественной работы

Для того, чтобы ваш теплый пол с жидким теплоносителем не нагревал ни соседей, ни улицу – вам необходимо обеспечить качественное утепление помещения. Только при качественно утепленном поле тепло от водяного пола пойдет вверх в зону жизнедеятельности.

Утепление пола пенопластом

Материалом для теплоизоляции обычно являются вспененные полимеры, такие как пеноплекс или пенопласт.

Армирование пола

Для того, чтобы вся конструкция теплого водяного пола обладала хорошей надежностью – на слой теплоизоляции необходимо положить арматурную, удерживающую сетку.

Укладка арматурной сетки на пол

На этой иллюстрации вы видите арматурную сетку, которая уложена непосредственно на слой гидроизоляции.

Укладка труб на водяной теплый пол со стяжкой

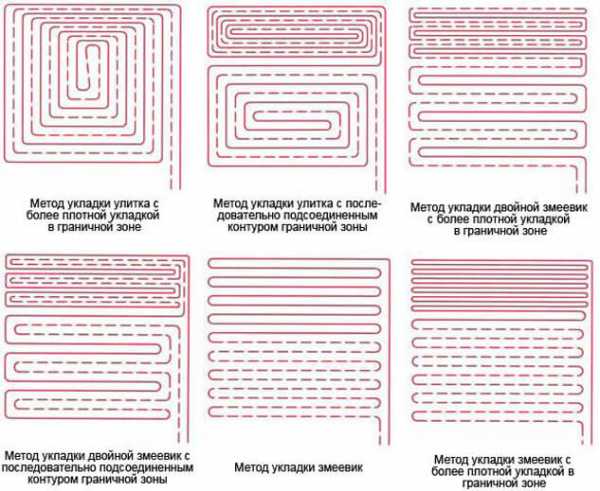

Способы укладки водяного теплого пола

Укладка труб теплого водяного пола может происходить двумя основными способами: «змейкой» и «улиткой». Каждый способ имеет свои достоинства, но в холодном климате рекомендуется укладывать трубы теплоносителя «улиткой», так как таким образом поддерживается более равномерное распределение тепла по всей поверхности пола.

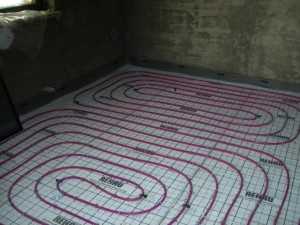

Укладка труб для водяного теплого пола

Рисунок укладки труб можно и комбинировать, особенно это актуально в помещениях со сложной конфигурацией.

Видео — укладка труб водяного теплого пола

Алгоритм укладки водяного теплого пола своими руками

  1. Трубы теплоносителя крепятся к арматурной сетке хомутами. Обратите особое внимание, что трубы нельзя фиксировать хомутами к арматурной сетке чрезмерно жестко. Все дело во все той же тепловой деформации. Дистанция между хомутами должна составлять около одного метра, что обеспечит достаточную гибкость конструкции.Кроме того, трубы не должны находиться чрезмерно близко друг к другу. Минимальная дистанция, на которой должны находится трубы составляет не менее 10 сантиметров. На аналогичном расстоянии трубы должны находиться и от стен.
  2. Оденьте на выходы труб, подходящие к коллектору гофрированную трубу. Также поместите в гофр участки труб, проходящие через демпфирующую ленту на границах контуров обогрева.
  3. После этого подсоедините водяные контуры с теплоносителем к коллектору (напомним, что таких контуров может быть несколько).
  4. Проведите проверку работоспособности и герметичности вашей системы водяного обогрева. Для этого необходимо подать в систему воду с давлением, в полтора раза превышающем нормальное.
  5. Оставьте систему под нагрузкой на некоторое время. При отсутствии протечек приступайте к формированию стяжки.

    Укладка цементной стяжки поверх труб теплого пола

  6. При заливке стяжки в помещении с теплым водяным полом необходимо пользоваться специальными смесями. Рекомендуемая высота стяжки составит около 5-7 см. Не забудьте, что во время заливки пола система его отопления должна находиться под рабочим давлением.

Водяной теплый пол схема

Водяной теплый пол на полистирольной основе

Еще одним вариантом конструкции водяного теплого пола с жидким теплоносителем является монтаж труб в специальные  плиты с пазами, изготовленные из вспененного полимера. Кстати, мы уже писали в этой статье про какие необходимы комплектующие для водяного теплого пола.

Для компенсации температурных расширений в таких плитах заложены деформирующиеся пластины. Ее рекомендуется использовать в легких строениях с ограничением нагрузки на перекрытия.

Нагреваемый пол на полистирольной основе

Как и в случае с теплым полом со стяжкой на основное перекрытие первым этапом укладывается тепловая изоляция.

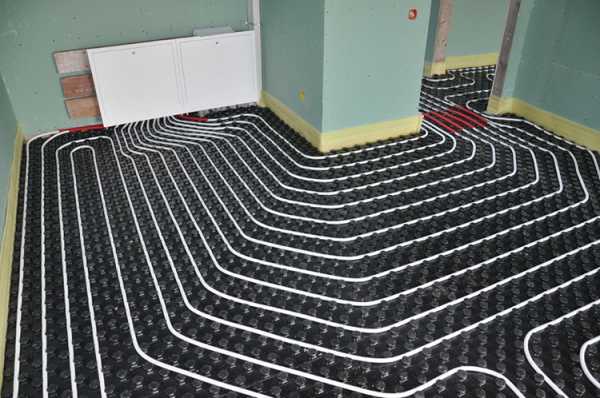

После этого на теплоизоляцию укладываются плиты. Укладка происходит начиная с угла помещения. Плиты из полистирола имеют специальные пазы, в которые и укладываются трубы теплоносителя.

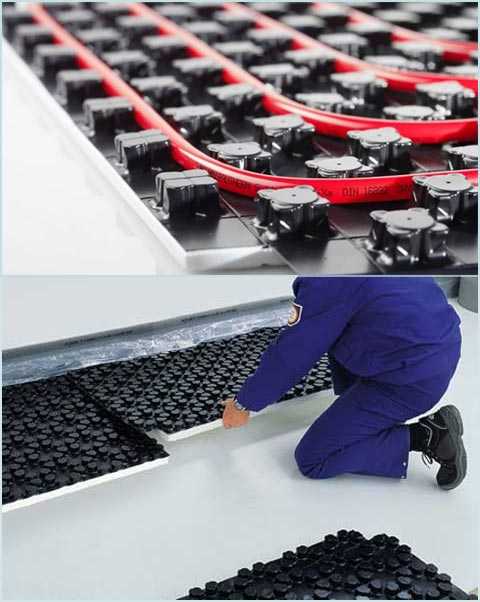

Полистирольные плиты для водяного пола

После прокладки трубопроводной системы подключите нагревательные контуры к коллектору и проведите испытание системы, а затем можете приступить к укладке чернового пола, например плит ДСП или ГВЛ, а затем и напольного финишного покрытия, например кафельной плитки.

Таким образом выглядит принципиальная схема теплого  водяного пола на полистирольных плитах

1. Финишное напольное покрытие,
2. Слой тепловой изоляции
3. Трубопровод из теплоносителя

4. Компенсационные пластины из алюминия
5. Плиты из полистирола с пазами под трубы
6. Перекрытие

Пол на полистирольных плитах

Деревянный теплый пол с жидким теплоносителем

В том случае, если у вас имеются перекрытия из дерева целесообразно применить другую конструкцию теплого пола.

Существует два основных типа теплого деревянного пола: реечный и модульный.

При укладке модульного пола используются готовые элементы, изготавливаемые из древесно-стружечной плиты, в которых заводским способом уже сделаны пазы для установки труб теплоносителя.

Установка реечного пола с подогревом происходит следующим образом:

  1. Сначала на перекрытие укладываются полосы ДСП шириной от 15 до 40 сантиметров. К перекрытию плиты крепятся винтами саморезами с шагом около 2 сантиметров.
  2. Между плитами оставляется зазор для тепловой деформации и для прокладки труб теплоносителя. Такой же зазор остается и между плитами и стенами помещения.
  3. В пазы между плитами ДСП размещается алюминиевый профиль, являющийся основанием для труб теплоносителя.
  4. Внутри алюминиевого профиля располагаются трубы теплого пола.

Существует и вариант укладки трубопроводов водяного отопления и в пол на лагах.

Укладка водяного теплого пола на пол на лагах

1.Первым этапом конструкции такого пола является укладка слоя теплоизоляции из вспененного полимера.

2. Затем устанавливаются деревянные лаги.

3. Согласно намеченной схеме укладывается фигурная конструкция из алюминия, которая будет служить ложем для теплоносителя и одновременно будет отражать тепловой поток.

4. В промежутках между лагами и трубами укладывается дополнительная теплоизоляция.

5. поверх этой конструкции размещается влаговпитывающий слой. В качестве нее можно использовать вспененный полиэтилен или обычный картон.

6. Поверх конструкции из деревянных лаг, алюминиевых профилей и труб теплоносителя укладывается черновой пол, например, из плит ДСП или из гипсоволокнистого листа. Не забудьте оставить между плитами зазор для теплового расширения. Аналогичный зазор необходимо оставить и между плитами и стенами.

7. На черновой пол монтируется финишное покрытие – кафельная плитка.

Для того, чтобы более подробно ознакомиться с пошаговым алгоритмом монтажа водяного теплого пола под плитку своими руками – предлагаем вам просмотреть видео-инструкции:

 Видео — монтаж водяного теплого пола

pol-spec.ru

Теплый пол под плитку водяной своими руками

Современный и комфортный в эксплуатации теплый пол под плитку водяной своими руками выполнить не сложно, зная основные особенности таких конструкций.

Главным условием получения долговечной и безопасной в использовании системы «теплые полы» является правильный выбор материалов и грамотный монтаж.

Основные типы теплых водяных полов

Система «теплый пол» на основе горячей воды представлена на сегодняшний день двумя разновидностями:

  • Технология монтажа водяных теплых полов на основе бетонной стяжки. Такой вариант системы предполагает монтаж нагревающихся элементов непосредственно под монолитную бетонную стяжку. Данный способ укладки относится к категории так называемых «мокрых» технологий, поэтому требует значительных затрат времени и сил. Финишная отделка осуществляется только после того, как бетонная стяжка наберёт достаточные показатели прочности и полностью высохнет. Средний срок просыхания бетонного слоя зависит от показателей толщины, и может занимать четыре недели.
  • Технология настильной системы «теплый пол». Быстрота обустройства такой системы обусловлена применением полностью готовых материалов, отсутствием грязи, как при работах с бетоном, а также достаточно быстрым просыханием. К основным недостаткам, которые характерны для настильного способа монтажа, относятся достаточно высокая стоимость и необходимость выполнять настил несколькими слоями.

Существующие в настоящее время варианты настильного монтажа представлены деревянным реечным и модульным, а также полистирольным типом системы.

Безусловно, процесс монтажа системы «тёплый пол» с применением бетонной стяжки является более трудоёмким, но благодаря доступной стоимости именно такой вариант обустройства обогревательной конструкции относится к категории самых популярных.

Можно ли сделать водяной пол в квартире?

Водяной «теплый пол» — надежная система отопления помещений, отличающаяся тепловым источником в виде горячей воды. Основой функционирования такой конструкции является элементарный принцип работы специально устанавливаемого гибкого трубопровода, по которому циркулирует горячая вода.

Тепловые источники, в этом случае, могут быть представлены газовыми котлами или централизованной отопительной системой.

Процесс укладки водяного пола

Как правило, такой вариант применяется в качестве основной или дополнительной системы отопления в условиях частного домовладения. Для квартир в многоэтажных жилых постройках, по объективным причинам, обустройство системы водяных полов с тепловым источником в виде централизованной системы отопления, является недопустимым.

Обустройство системы при самостоятельном отопительном контуре, потребует специального разрешения, которое выдаёт Государственная АСИ.

Не только в квартирах, но и в очень небольших по площади жилых помещениях частного дома целесообразно отдавать предпочтение устройству отопительной системы на основе «теплых полов» электрического типа.

Выбор материалов и подготовка оборудования

Прежде, чем приступить к обустройству, нужно подготовить рабочий инструмент и основные расходные материалы, представленные:

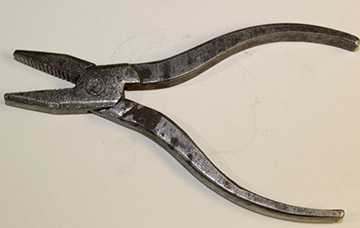

  • плоскогубцами;
  • строительным уровнем;
  • рулеткой;
  • гаечными и разводными ключами;
  • отвёрткой;
  • зубилом;
  • ножницами для резки металлопластиковых труб;
  • специальным сварочным аппаратом;
  • перфоратором;
  • шуруповертом;
  • такером.

Количество, а также вид материала могут быть различными, в зависимости от особенностей обустраиваемой отопительной системы. Для бетонной стяжки потребуется приготовить миксер или бетономешалку, а также шлифовальную машинку.

В качестве основного нагревательного механизма в обустраиваемой системе отопления чаще всего используется отопительный котел, позволяющий регулировать температурный режим теплоносителя от 30В°С.

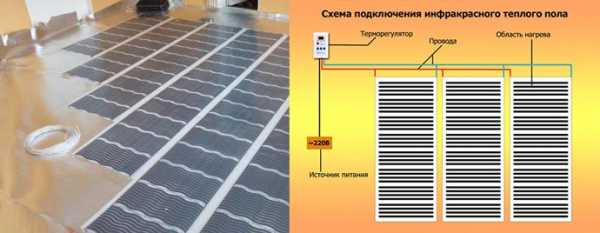

Инфракрасные полы — хороший вариант обустройства системы «теплый пол». Инфракрасный теплый пол под плитку — инструкция по монтажу.

О плюсах и минусах электрических теплых полов под плитку читайте тут.

Виды и технологии укладки кабельных теплых полов под плитку описаны по ссылке.

Подготовка поверхности

На стадии подготовительных работ, в обязательном порядке выполняются следующие мероприятия:

  • удаление старого напольного покрытия;
  • демонтаж старой стяжки;
  • выравнивание плоскости подготавливаемой поверхности по горизонтали.

Основание и пирог теплого водяного пола

При подготовке поверхности, в процессе выравнивания допускается наличие минимального перепада по высоте.

Теплоизоляция пола

Технология подготовки основания включает в себя помимо демонтажных работ и выравнивания, гидро- и теплоизоляцию:

  • фиксация демпферной ленты по периметру помещения;
  • укладка гидроизолирующих материалов;
  • монтаж демпферной ленты между несколькими контурами;
  • в качестве теплоизолятора применяются фольгированные материалы и вспененный полиэтилен, а также пенополистирольные плиты.

Очень удобным, но достаточно дорогим способом теплоизоляции является применение специальных утеплителей, имеющих каналы под укладку трубной системы.

На нижних этажах высокой результативностью обладает насыпное утепление, представленное керамзитом и пенополистирольными материалами.

Армирование пола

Поверх утеплительного слоя укладывается армирующая сетка, которая используется в качестве фиксатора для стяжки. Некоторые специалисты применяют сетки армирующего типа для закрепления трубной системы «теплый пол», что позволяет обойтись в процессе монтажа без специальных клипс и крепежных полосок.

Армирование пола поверх утеплителя

В этом случае монтируются стяжки на основе пластика. Для армирования стяжки можно применять металлическую сетку, основой которой является проволока диаметром 3 мм при размерах ячейки 10х10 см.

Укладка труб на водяной теплый пол со стяжкой

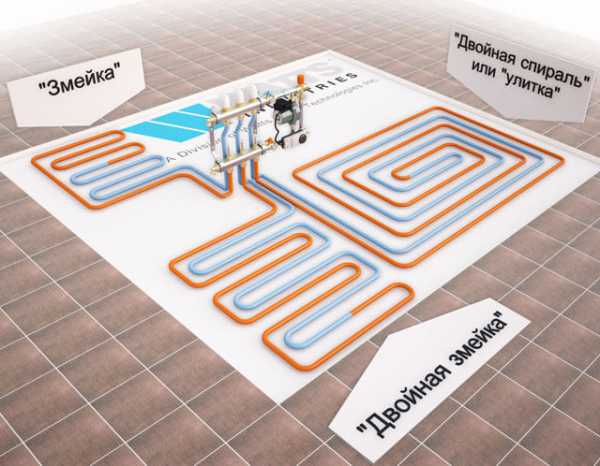

Схема обустройства системы «теплый пол» с укладкой труб может быть различной. Чаще всего используются варианты укладки:

  • «улиткой» или «ракушкой»;
  • «змейкой».

Стяжка для водяного пола

Чтобы правильно выбрать способ укладки, необходимо правильно учесть общую площадь отапливаемого помещения, наличие навыков и профессионального инструмента.

Самой простой и максимально удобной схемой для самостоятельной укладки труб при обустройстве системы водяной «теплый пол» является «улитка».

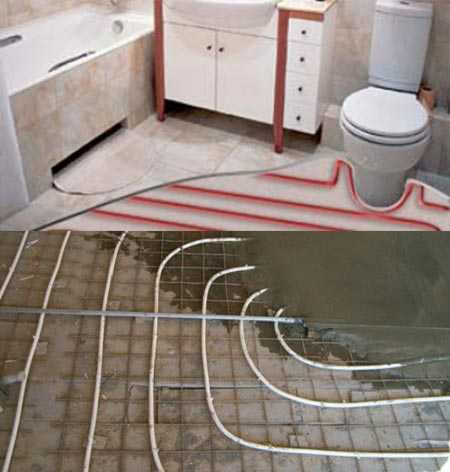

Алгоритм укладки водяного теплого пола в ванной своими руками

Обустройство системы выполняется металлопластиковыми, полипропиленовыми, медными и РЕХ-трубами. Укладка осуществляется с обязательными отступами от стены на 15-20 см. Целесообразно для каждого контура использовать единую трубу без сварки, но общей длиной до 100 м.

Как сделать водяной теплый пол в ванной

Трубные элементы на основе полипропилена достаточно сложно гнутся, поэтому все изгибы перед укладкой нагреваются, или осуществляется сварка с применением специальных фитингов. Важно придерживаться правильного шага между укладываемыми трубами — 10 см рядом со стенами и около 15 см вблизи центральной части помещения.

Затраты на содержание водяных полов меньше, чем электрических. Укладка теплого водяного пола под плитку подходит для небольших помещений, часто используется в индивидуальном строительстве.

Видео монтажа инфракрасного теплого пола под плитку смотрите по ссылке.

Теплый пол на полистирольной основе

Полистирольная система может устанавливаться на бетонное или деревянное основание сплошного типа. На пленочную поверхность раскладываются монтажные полистирольные маты, которые соединяются при помощи замковой системы, после чего между выступами монтируются пластины из металла и укладываются трубы для перемещения теплоносителя.

Монтаж труб на полистирольные плиты

Сверху обязательно настилается полиэтиленовая пленка, и затем монтируются двухслойные ГВЛ-листы толщиной в 1 см. При использовании гладких плит на основе полистирола, нужно самостоятельно вырезать пазы при помощи специального ножа.

Если толщина монтируемых полистирольных матов недостаточная, то стыки целесообразно дополнительно промазать клеящим составом, что значительно улучшит фиксацию и сделает конструкцию более надежной.

Деревянный теплый пол с жидким теплоносителем

Чаще всего используется реечная система, при которой на перекрытия укладываются и крепятся ДСП-полосы, а оставшиеся зазоры используются для размещения алюминиевого профиля, являющегося основанием для расположения труб с тепловым носителем.

Теплый пол на деревянных перекладинах

Максимально удобной является укладка модульных полов на основе готовых элементов, изготавливаемых на основе ДСП и отличающихся наличием специальных пазов.

Выбор и установка коллектора

К категории наиболее бюджетных вариантов относятся коллекторы с запорными клапанами, но без настройки системы. Коллекторы из среднего ценового сегмента с регулирующими клапанами, позволяют корректировать расход воды в нагревательных петлях.

Самыми удобными являются автоматизированного типа коллекторы с сервоприводом и специальной смесительной системой.

Монтаж труб и заливка стяжки

После обустройства гидро- и теплоизоляции укладываются трубы, которые подключаются к коллектору при помощи зажимных фитингов «евроконус».

Заливочная цемент-песчаная смесь с различными добавками используется в комплексе с арматурной системой.

После установки всех контуров проводится пневматическое тестирование на герметичность при помощи компрессора и опрессовки, а затем выполняется заливка стяжки.

От того, насколько качественно будет подготовлено основание под монтаж, напрямую зависит надежность, а также безопасность эксплуатации и долговечность обустраиваемой системы «тёплый пол».

Важно помнить, что первоначальный прогрев часто затягивается на несколько дней, а затем смонтированная система становится способной поддерживать необходимый температурный режим. Водяная система «теплый пол» несколько дороже в обустройстве, чем электрическая конструкция отопления, но ощутимо дешевле в процессе эксплуатации, поэтому пользуются неизменной популярностью.

Видео на тему

delaemvannuu.ru

Как сделать тёплый пол в ванной под плитку своими руками? Советы + Инструкция

Ванная комната занимает важное место в жизни любого человека и важно чтобы там был тёплый пол под плиткой, который вы можете сделать своими руками.

Климат в ванной особый. Здесь всегда влажно и должно быть тепло. Централизованное отопление в многоквартирных домах не всегда дает столько тепла, чтобы находится в этой части квартиры было комфортно. Вспомните, когда летом отключают горячее водоснабжение, в ванной становится холодно как на леднике.

Можно конечно оборудовать санузел дополнительным радиатором. Но ванные комнаты в наших домах не поражают большими площадями, там важен каждый квадратный сантиметр.

Поэтому хозяева стали дополнительное отопление прятать в пол. И воздух в помещении теплый и на пол приятно ступать босыми ногами. Как выбрать теплый пол и как правильно сделать его в ванной расскажет наша статья.

Содержание статьи:

Преимущества и недостатки обогрева системой теплый пол

Обогреваемый пол не только распределяет движение теплого воздуха по площади комнаты, но и поверхность сохранится сухой. Капли воды попадая на плитку, будут мгновенно высыхать.

Поэтому, если устраивать каждодневные банные процедуры, вы убережете себя и свою семью от возникновения плесени. Устраивая такую систему обогрева, вы создаете благоприятный климат в своей ванной.

Спрятанная от глаз конструкция более выгодна при размещении в тесном помещении, не занимает отдельного участка как обычный радиатор.

Постоянно циркулирующие теплые воздушные массы не создают на стенах, потолке или мебели конденсата. Воздух остается оптимально увлажненным, но не сухим.

Электроэнергии такая система тратит в разы меньше, чем, если бы вы установили для нагрева электрический прибор для согрева. Смонтировать такую конструкцию под силу даже новичку, поэтому вы серьезно сэкономите семейный бюджет.

Но существует ряд минусов такой системы. Стоит она не дешево, но, повторюсь, цель оправдывает средства.

Финишную отделку придется подбирать, не все материалы годятся для того чтобы их укладывать на теплый пол. Сейчас в магазинах огромный выбор разнообразной строительной продукции, поэтому вам будет из чего выбирать.

Существует три типа системы теплого пола: водная, где нагревание происходит посредством движения горячей воды по трубам; кабельные, когда за тепло отвечает специальные кабели; и новейший вариант инфракрасный, так называемый теплый пол.

Водяной теплый пол

Рекомендуется в домах и зданиях с индивидуальной системой отопления. А если его подключить к общеотопительной системе, то пол в теплое время года функционировать не будет и он теряет свой смысл.

Представляет собой конструкцию из набора трубок небольшого диаметра. Она укладывается на бетонное основание, и обогрев происходит за счет движения по трубам теплой воды.

Теплой, а не горячей! Оптимальна температура воды 40 градусов выше нуля. Тепловой режим регулируется термостатом.

Это самый экономный вариант из всех представленных на строительном рынке. К тому же ему не требуется дополнительно электроэнергия. Его можно подключить к общей домовой системе отопления, а можно подогревать воду при помощи газового котла.

Для правильной и постоянной работы в эту конструкцию вмонтирован насос. Он обеспечивает постоянную циркуляцию воды в трубопроводе, даже если в трубах недостаточное давление.

Принцип работы такого пола простой. Нагретая вода подается насосом по системе трубок. Постепенно остывая, она поступает в нагревательный элемент и снова происходит ее движение. Это замкнутая система.

Его достаточно сложно устроить. Необходимо будет залить толстый слой стяжки, затем следовать строгим правилам при укладке труб и подключении термостата.

Если соединить что-то не так, то теплый пол совсем не будет работать или же вы нарушите отопление соседних помещений.

Монтаж водного теплого пола

Система может работать с помощью коллектора либо непосредственно от сушителя полотенцев. Для того, чтобы правильно провести монтаж, мы предлагаем пошаговый инструктаж в этом не простом и технически сложном деле.

Монтаж начинаем с демонтажа старого напольного покрытия и снятия стяжки до основания. Выравниваем черновой пол. Вмятины заделываем, выступы срезаем.

Ровная база необходима для того, чтобы не повредить изоляционные плиты, которые в обязательном порядке будут подкладываться под трубопровод. После этого можно уложить специальную теплоизоляционную пленку под теплый пол.

Положить её надо так, чтобы края были загнуты на 10 сантиметров вверх, и прижималась к стене по всему периметру комнаты. Зафиксировать можно, проклеив влагонепроницаемым скотчем.

Необходимо проклеить по всему периметру стены, специальную демпферную ленту, для защиты при нагревании бетонного основания от линейного расширения. Что это такое?

Из школьного курса физики все помнят, что при нагревании любое вещество подвержено расширению. Тоже происходит и с бетонной стяжкой. Когда вы ее заливаете, при застывании выделяется некое количество тепла, что заставляет материал расширяться.

Научно доказано что один м2 бетона дает линейное расширение полмиллиметра. Так в помещении ванны 4 квадрата, основание расширится на 2 мм. Много это или мало решать вам, но представьте, когда материал стяжки при высыхании начнет увеличиваться и давить на твердые стены, что получится?

Правильно, пол станет похож на купол или еще хуже того треснуть. Придется заново все демонтировать и заливать основание. С уложенным трубопроводом это вообще будет сделать нереально сложно.

Только покупать новую систему. Поэтому воспользуемся чудо-лентой, во избежание такого неприятного исхода событий. Прикрепить ее к стенам можно скобами или клеем, здесь особой разницы нет.

Прикрепляем щиток управления системой в выбранном месте. Оно должно быть в легком доступе для произведения ремонтных работ или работ по техническому обслуживанию системы. Помещаем в него коллектор с входным и возвратным отверстиями.

Укладываем на пленочное основание пенополистирольные маты для минимизации теплопотерь системы обогрева и перенаправления тепла вверх.

Толщину подбираем в зависимости от того как расположено помещение ванной комнаты. Если под ней другое отапливаемое помещение достаточно слоя в 5 сантиметров.

Если на первом этаже или нижний этаж неотапливаемый, то минимум десять сантиметров. Стыки матов, если они есть, проклеить влагостойким скотчем.

Размещаем на поверхности матов, если это не предусмотрено самой конструкцией плит, армирующую сетку для крепления на ней трубопровода.

Советуем приобрести маты с уже нанесенной разметкой под трубки или специальные профильные маты с «бобышками», на них очень удобно крепить трубы и они не сдвинуться в процессе устройства стяжки. Так как ремонт этот дорогостоящий и много времени, лучше не экономьте на теплоизоляционном материале.

Стоит он не дорого, по сравнению с другими элементами системы, но гарантирует не только правильное распределение тепла без потерь, но и защиту от потопов.

Начинаем размещать трубки. Существует два типа укладки: змейка и по спирали. Выбрать можно любой, но, как правило, в инструкции к теплому полу указан предпочтительный вариант.

Главное правило укладки, чтобы расстояние между краевыми трубами и стеной не было меньше 10 см, а между самими трубами 25 см или 50 см. Размещение начинаем со щитового короба с подающего отверстия и постепенно двигаемся дальше.

Возле распределителя тепла трубки укладываем плотно друг к другу во избежание перегрева. Рекомендуем их отдельно изолировать, поместив в гофротрубы. Постепенно мы возвращаемся к щитку, заводим в него водный контур и соединяем с возвратным отверстием.

Теперь, когда вы точно знаете, что все соединено правильно и не будет протечек, необходимо запустить систему чтобы проверить ее. В тестовом режиме она должна проработать минимум 2 часа. За это время можно выявить недочеты или протечку.

Тестирование начинают с заполнения контура водой и удаления из него воздуха. Затем подача воды закрывается и начинается проверка самой системы. Проверка герметичности сооруженной конструкции осуществляется при помощи манометра.

При испытании системы давление должно превышать норму рабочего в половину. Если по истечении суток давление не падает, значит, монтаж произвели мы правильно и можно заливать бетонную стяжку.

Электрический пол

Эта система надежна и проста в устройстве. Но будьте готовы к тому, что в ваши расходы по оплате электроэнергии вырастут во много раз.

Но на практике такое отопление лучше обогрева при помощи водных теплоносителей. Рекомендуется для небольших помещений, поэтому в нашем рассматриваемом случае с ванной комнатой, идеальный вариант.

Этот тип подходит для домов, в которых централизованное отопление помещений и делать водный пол не оправдывает цели.

На строительных форумах зачастую люди спрашивают: «А не опасно ли во влажном климате ванны нагрев электричеством?». Совершенно безопасно, потому что между подошвой ног и электрическим кабелем устроен толстый слой бетонной стяжки. Исключается возникновение потопа, тоже немаловажный плюс.

Электроотопление происходит, когда ток движется по кабелю и нагревает его. Кабель нагревается и происходит отдача тепла поверхности пола. Есть существенный минус такой структуры. Здесь присутствует электромагнитное излучение, которое создается электрическим полем.

Система представляет собой одно-или двухжильный кабель, проводки, терморегулятора и теплоизоляционные маты. Необходимо будет докупить влагонепроницаемый скотч, теплоотражающую пленку и гофротрубы.

Устройство кабельного электрического пола

Рассмотрим вариант создания электропола с двухжильными кабелями. Монтаж начинается с математических расчетов длины кабеля. Это самый трудный этап в работе.

Глубина залегания кабеля будет напрямую зависеть от напольного покрытия и расстояния между витками проводки. Если расстояние между проводами 10 сантиметров, то глубина будет около сантиметра, если от 10 до 15 сантиметров кабель углубляем на 4 см и больше.

На 1 м2 рекомендовано от 100 до 190 Вт если подогревается только пол и от 190 до 200 если электрообогрев единственное средство отопления.

Определить расстояния между кабелями поможет маркировка производителя. Например, провод 10 Вт/м дает мощность 150Вт/м 2 если расстояние 6,5 см между проводами.

Не совсем понятно, особенно непрофессионалу, поэтому в каждом магазине электротехнических товаров, можно воспользоваться советами продавцов.

Подготовим основание, демонтировав стяжку и выровняв поверхность. Уложить теплоизоляционную пленку, маты, наклеить демпферную ленту так же, как и при монтаже водного пола. В отличие от обогрева водой здесь не нужно использовать маты в виде плит, достаточно недорогой рулонной изоляции. Обязательно стыки проклеиваем скотчем.

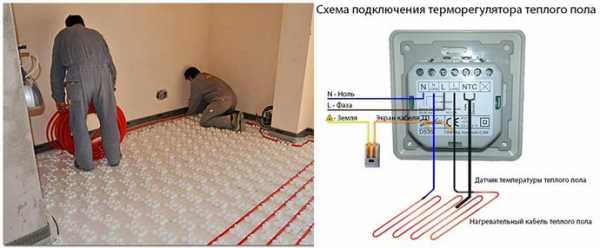

Определяем место крепления термостата. Рекомендовано около 30 см над уровнем пола. Есть вариант вмонтировать терморегулятор за пределами помещения комнаты. Высверлите круглое отверстие в этом месте для терморегулятора. Проштробите канала для подвода кабелей к термостату.

Укладываем кабель зигзагом, минуя те места, где будет располагаться ванна и душевая кабинка. Расстояние между витками кабеля соблюдайте не меньше 5 сантиметров, а до стены 10 сантиметров не меньше.

Если есть горячие трубы в периметре, соблюдайте расстояние между ними и нагревательным проводом больше 10 сантиметров. Проводка крепится к специальной монтажной ленте, недопустимы изломы или излишний натяг кабеля.

Между витками устанавливается датчик температуры, поместив его в гофротрубу, тогда если понадобится отремонтировать его, не придется демонтировать всю напольную поверхность. От датчика кабель идет к терморегулятору.

Все провода прячутся в гофрированные трубки и фиксируются. После того как вся проводка проложена штробы заштукатуривают.

Шаг No 4.

Снимите на концах всех проводов изоляцию и пропаяйте их. Затем подключите к терморегулятору. Включите на пару минут систему для проверки работоспособности. Если кабель начал нагреваться, значит все смонтировали правильно.

Шаг No 5.

Если все работает исправно, прежде чем зацементировать конструкцию, возьмите лист бумаги и зарисуйте примерную схему с точным указанием датчиков и соединительных муфт. Это облегчит в последствие ремонтные работы системы.

«Пол в коробке» и его монтаж

Новинка в семействе теплых напольных поверхностей – инфракрасный пол. Он бывает стержневой и пленочный. Пленочный вариант не подходит для устройства под стяжку для керамической плитки.

Прогреть стяжку поможет система из карбоновых стержней. Это готовая конструкция и монтировать ее своими руками не представляет сложности. Нужно только выбрать место для установки терморегулятора. К нему проштробить канавки для проводки, подключить систему к розетке.

Теплоизоляцию укладываем по такому же принципу. Сверху укладываем нагревательную решетку подводим провода к регулятору температур, включаем систему, если начала греться, значит можно заливать стяжку. Поскольку это инновационный продукт, то стоит он очень дорого.

В пленочной системе обогрев происходит посредством мембраны и медных нагревательных элементов. Монтаж своими руками произвести очень просто. Вся система умещается в одну коробку. От сюда название «пол в коробке».

Для начала подготавливаем основание пола. Снимаем стяжку и выравниваем поверхность. Высверливаем отверстие для терморегулятора и штробим каналы под провода. Запитываем систему к розетке.

Укладываем на пол фольгированный отражатель тепла, блестящей стороной к потолку и фиксируем ее на поверхности. Сверху устраиваем пленочный пол, нагревателями к фольге.

По периметру делаем отступ 15 сантиметров. Пленку можно разрезать, если в этом будет необходимость. Разрезать только по светлым зонам!

Размещаем фрагменты мембраны и закрепляем ее на поверхности скотчем. Отрезанные края заливаем битумным составом. Медные элементы с обрезанного края изолируются.

Далее к неизолированным медным участкам крепим зажимы из металла. Их размещаем одним концом над пленкой, другим над медным элементом. К зажимам подключаем провода, счистив с них изоляцию и сильно зафиксировать плоскогубцами.

Затем всю проводку доводим до регулятора температуры, спрятав ее в канавки. Тестируем и, если все работает, можно провести гидроизоляцию и уложить напольное покрытие.

Стяжку в этом случае не надо делать. Можно засыпать керамзитом или использовать сухую смесь. Финальным напольным покрытием может стать декоративный наливной пол, который устойчив к влаге, как и керамическая плитка.

Конструкция хоть и дорогая, но по надежности, прочности и долговечности себя окупает во много раз. Важное правило для любого типа системы теплый пол, это не начинать ей пользоваться, пока не высохнет бетонная стяжка!

ЗАКЛЮЧЕНИЕ

И так мы рассмотрели три варианта системы обогрева помещения ванной комнаты. Каждый из них имеет свои преимущества и недостатки.

Как оказалось главным минусом, который объединяет все типы, является высокая цена. Однако они окупают себя во время эксплуатации.

Независимо от того на какую систему попал ваш выбор, монтировать ее может даже новичок. Главное придерживаться строгих правил монтажа шаг за шагом воспользовавшись нашей инструкцией. Результатом потраченных усилий вы превратите ванную комнату в уголок тепла, комфорта и уюта.



10 лучших строительных и мебельных магазинов!
  • Parket-sale.ru- Огромный ассортимент ламината, паркета, линолеума, ковролина и сопутствующих материалов!
  • Akson.ru- это интернет-гипермаркет строительных и отделочных материалов!
  • homex.ru- HomeX.ru предлагает большой выбор качественных отделочных, материалов, света и сантехники от лучших производителей с быстрой доставкой по Москве и России.
  •  Instrumtorg.ru – это интернет – магазин строительного, автомобильного, крепежного, режущего и другого инструмента, необходимого каждому мастеру.
  • Stroyshopper.ru- предлагает широкий выбор строительных, отделочных материалов и товаров для дома.!
  • Qpstol.ru — «Купистол» стремится предоставить лучший сервис своим клиентам. 5 звёзд на ЯндексМаркет.
  • Lifemebel.ru-  гипермаркет мебели с оборотом более 50 000 000 в месяц!
  • Ezakaz.ru- Представленная на сайте мебель изготавливается на собственной фабрике в Москве, а так же проверенными производителями из Китая, Индонезии, Малайзии и Тайваня.»
  • Mebelion.ru- – крупнейший интернет-магазин по продаже мебели, светильников, интерьерного декора и других товаров для красивого и уютного дома.

polsdelat.ru

Укладка теплого пола под плитку своими руками (видео)

Кафельные полы имеют массу преимуществ при выборе напольного покрытия в кухне, ванной комнате, туалете или на лоджии. Они более гигиеничны, долговечны и практичны, чем, скажем, ламинат и линолеум. Но один недостаток все же присутствует: кафель холодный, особенно для ходьбы босиком. Решить эту проблему поможет укладка под плитку теплого пола. Существует несколько вариантов исполнения такого подогрева, но технология монтажа каждого не так уж и сложна для самостоятельного выполнения.

Преимущества теплых полов

По сравнению с привычной схемой отопления с использованием обычных батарей теплый пол под плитку отличается рядом неоспоримых преимуществ:

  • Помещение прогревается более равномерно. Радиаторы отопления расположены по краям комнаты и приподняты над поверхностью. Теплый воздух, поднимаясь от них, слабо прогревает пол и дальние от радиаторов углы. Нагревательные же элементы теплого пола проходят под слоем кафеля равномерно по всей площади помещения.
  • Если установить теплый пол в квартире, можно меньше зависеть от прихотей ЖКХ. Как правило, такие системы автономны и способны обеспечить подогрев помещения в любой момент времени. В первую очередь это касается разновидностей с электрическими элементами обогрева.
  • Использование водяных теплых полов позволит даже сэкономить, если установить их вместо традиционных радиаторов, за счет понижения температуры теплоносителя.

Виды теплых полов

Перед тем как организовать такой вариант обогрева, требуется выбрать подходящий вариант исполнения. По характеру греющих элементов различают полы:

  • Водяные. Обогрев происходит за счет циркуляции горячей воды по трубкам, расположенным в толще покрытия. Установить водяной теплый пол под плитку довольно сложно. Сооружение коллекторного шкафа, заполнение и опрессовку системы лучше доверить профессионалам. Такой вариант подогрева больше подойдет жителям нижних этажей или владельцам индивидуальных домов: отсутствует вероятность затопить соседей снизу при нарушении герметичности трубок.

  • Электрические. Их технология укладки более проста, поэтому они чаще применяются при монтаже своими руками. Электрические теплые полы обычно служат дополнением к стандартной схеме отопления. Они предпочтительнее водяных не только по стоимости, но и по ряду других параметров: отсутствует вероятность протечек, элементам нагрева не грозит промерзание при отключении тока в холодное время года, более равномерное распределение тепла.

Особенности разных типов электрических полов

Сделать пол с электрическим подогревом можно при помощи кабеля, нагревательных матов или пленки с инфракрасным излучением.

Использование греющего шнура сопряжено с тщательными расчетами. Кроме того, толщина стяжки, которую предусматривает технология укладки, наибольшая среди всех электрических разновидностей устройств подачи тепла. Но и цена кабельного пола за м2 будет наименьшей.

Гораздо проще уложить нагревательные маты, представляющие собой кабель, закрепленный на стекловолоконной сетке. Кроме простоты укладки элементов, следует отметить и меньшую толщину необходимой стяжки. Он составляет не более 30 мм, в то время как при укладке кабеля – от 30 до 50 мм.

Нагревательные маты допускается помещать в плиточный клей, обходясь без стяжки.

Теплые полы с использованием пленочного нагревательного материала устанавливать совсем просто: они не требуют никакой стяжки. Но сама пленка стоит довольно дорого. Кроме того, ее не рекомендуется использовать для обогрева плиточной поверхности. Небольшая толщина пленки и ее характеристики определили применение материала с такими традиционными половыми покрытиями, как ламинат или линолеум.

Подготовка основания

Вне зависимости от того, какой тип нагрева выбран, технология укладки теплого пола обязательно включает в себя тщательную подготовку основания. Поверхность должна быть идеально гладкой и ровной как при полах с водяным подогревом, так и с электрическим. В противном случае существенно возрастает риск выхода теплоэлемента из строя, а это уже приведет к необходимости масштабных и дорогостоящих ремонтных работ.

  • Демонтируется старое напольное покрытие.
  • Проводится обследование базовой поверхности. Выступы убираются, а трещины заделываются. В особо запущенных случаях может потребоваться обустройство выравнивающей стяжки.
  • Вырезаются канавки под укладку проводов в стене или полу в зависимости от элементов, входящих в состав выбранной схемы обустройства системы обогрева.
  • Производится тщательная очистка основания от пыли и грязи. Лучше применить влажную уборку.
  • Базовая поверхность грунтуется.
  • Для повышения эффективности теплых полов необходима качественная изоляция, не позволяющая теплу покидать квартиру через перекрытие. Могут использоваться разные материалы, но чаще всего отдают предпочтение пенофолу, одна сторона которого покрыта фольгой. Изолятор укладывают этой стороной вверх, а стыки проклеивают металлизированным скотчем.

Теплоизоляцию не стоит размещать вплотную к стенам: необходимо оставить тепловой зазор, который проклеивается демпферной лентой. Она будет компенсировать возможные изменения геометрии стяжки под действием температуры.

  • Сверху укладывается гидроизоляционная пленка.

Особенности монтажа нагревательных элементов

Перед тем как установить тепловыделяющие части водяного или электрического теплого пола, необходимо составить схему их расположения. При ее составлении нужно учесть следующие рекомендации:

  • Не стоит размещать греющиеся элементы ближе чем на 5 см от стен, а также в местах расположения сантехники или тяжелой стационарной мебели. Это может привести не только к нерациональному использованию тепла, но и к перегреву или даже к поломке всей системы.

  • Греющий кабель крепится на специальную ленту, имеющую защелки, или на металлическую сетку при помощи пластиковых хомутов. Подобным образом можно закрепить на сетке и водяные трубки греющего пола, но лучше использовать специальные маты для их укладки.
  • При монтаже водяного теплого пола важно учесть, что температура теплоносителя неравномерно распределяется по трубам, поэтому надо подобрать подходящую схему, например «улитка» или «двойная змейка». Они гарантируют более равномерное прогревание поверхности.

  • При укладке электрических нагревательных элементов следует соблюдать правильное расстояние между витками, а также не допускать их соприкосновения. Необходимый контур из нагревательных матов создают, разрезая ножницами стекловолоконную сетку, на которой крепится кабель, и поворачивая отдельные элементы под нужным углом.

Монтаж греющих полов

Перед тем как приступить к формированию стяжки, следует проверить работоспособность системы. Для этого нужно осуществить подключение к коллектору при водяных полах или термостату при электрических. Установка этих устройств довольно сложна. Если нет твердой уверенности в своих силах, лучше обратиться к профессионалам. Также должен быть подключен датчик температуры, расположенный согласно инструкции. Обычно его размещают на равном расстоянии от тепловыделяющих элементов так, чтобы оставалась возможность его замены в случае выхода из строя.

Нагревательные элементы закрываются стяжкой или слоем плиточного клея очень осторожно. Надо быть внимательным и аккуратным, чтобы не повредить устройство подогрева. Одновременно следует постараться избежать возникновения в стяжке полостей с воздухом, которые могут существенно снизить эффективность работы полов.

Укладка кафеля на такие полы производится по обычной технологии с одной лишь особенностью: плиточный клей и материал для затирки швов  должны быть предназначены именно для обогреваемых полов. В противном случае возможно появление трещин по швам из-за температурного расширения. Тонкости монтажа теплого пола – на видео ниже.

openfile.ru

Водяной теплый пол под плитку своими руками: укладка и монтаж (видео)

Водяной теплый пол под плитку можно установить своими руками. Монтаж и укладка водяного теплого пола не сложная процедура. Мы подготовили фото, видео и инструкции по укладке теплого пола.

Содержание статьи

  • 1 Порядок работ
  • 2 Утепление ванной
    • 2.1 Стены
    • 2.2 Шахты и вентиляции
  • 3 Теплый пол

Порядок работ

Схема устройства системы теплый пол

Но перед тем, как заняться утеплением пола, установкой системы под плитку, необходимо заняться утеплением остальных поверхностей — потолка, стен. Ведь от них также излучается холод, снижающий эффективность работы системы теплый пол.

В наше время большую популярность в качестве теплоизоляционных материалов получили следующие:

  • Минеральная вата;
  • Материалы, изготовленные из стекловолокна;
  • Пенопласт и пр.

Примечательно, что именно пенопласт специалисты считают наиболее эффективным материалом, поскольку он обладает отменными теплоизоляционными свойствами, а по своим водопоглощающим характеристикам существенно превосходит конкурирующие материалы.

Источником холода внутри помещения могут служить шахты канализаций, щели в дверях, холодные потоки воздуха и вытяжки и так далее. Чтобы добиться эффективной защиты от пониженных температур, следует провести грамотное утепление, а также использовать при этом материалы высокого качества.

Утепление ванной

Процесс утепления сантехнического узла можно разделить на два основных этапа:

  • Утепление пола;
  • Утепление стен.

Именно такую очередность работ следует соблюдать в обязательном порядке. Теперь о каждом из этапов мы расскажем более подробно, но начнем со стен.

Стены

Правильное утепление стен включает в себя несколько шагов:

  • Очистка поверхностей, покрытие их с использование антигрибковых составов;
  • Оклеивание на стены экструдированного пенопласта или пенофола;
  • Укладка гипсокартона поверх утеплительных материалов;
  • Укладка керамической плитки на гипсокартон.

Также можно пойти другим путем, установив нас тены металлический каркас, задействовав пару слоев утеплителя, два слоя влагостойкого гипсокартона, после чего монтируется плитка. Актуален такой вариант не для всех помещений, поскольку требует много пространства.

Не забывайте, что, помимо стен, утеплить желательно также потолок. Для этого специалисты рекомендуют использовать подвесные потолки из влагостойкого гипоскартона. Пространство, которое образуется между потолком и листами гипсокартона, заполняют пенопластом.

Если вам не хочется долго возиться с каркасами, крепить на потолок гипоскартон, можно пойти более легким способом. Он заключается в использовании влагостойких обоев или плитки, изготовленной из пенопласта. Эффективность с точки зрения теплоизоляции будет ниже, зато работы на десять часов меньше.

Шахты и вентиляции

Как мы уже говорили, через вентиляцию и шахты не только отводится отработанный воздух из помещений, но также попадает внутрь холод. С этим также нужно бороться. Только вот перекрывать вентиляцию ни в коем случае нельзя.

Чтобы вентиляция работала эффективно, но при этом не впускала внутрь холодный воздух с улицы, устанавливают решетку с вентилятором, который отводит пары из помещения, но при этом препятствует обратному процессу, когда воздух с улицы проникает в вашу ванную комнату.

Теплый пол

Процедура монтажа водяного теплого пола

Как ни крути, но именно керамическая плитка является оптимальным материалом для облицовки пола для ванной комнаты. Ее единственный, пожалуй, минус заключается в том, что пол становится холодным.

Избавиться от этого недостатка можно путем укладки электрического мата, способного прогревать поверхность и достигать необходимой, комфортной температуры. Эту систему логично называют «теплый пол». Она применяется не только в сантехнических помещениях, однако даже тут бывает очень кстати.

В состав системы входят нагревательные маты, которые могут иметь различные размеры. Маты выступают как текстильная база под нагревательные элементы, за счет которых происходит подогрев пола.

Однако система может использовать не только электричество. За последнее время существенно выросла популярность водяного теплого пола, для которого в качестве теплоносителя применяется горячая вода.

Для водяного теплого пола применяются трубки из следующих материалов:

  • Пластик;
  • Металлопластик;
  • Медь;
  • Сталь.

Каждые трубки имеют свои преимущества, недостатки. Так или иначе, именно по ним осуществляется циркуляцию теплоносителя, то есть горячей воды.

Процесс выполнения теплого пола с водяным теплоносителем выглядит следующим образом:

  1. Сначала проводится выравнивание пола, очистка от старых покрытий, полноценная уборка.
  2. Далее следует обязательная гидроизоляция поверхности, что позволит избежать неприятных последствий от водяных протечек.
  3. После гидроизоляции следует черновая стяжка — из раствора керамзита и цемента. Уровень стяжки должен быть примерно на 5-7 сантиметров ниже финального покрытия плиткой. В течение недели стяжку обязательно нужно поливать водой, чтобы она не дала трещины.
  4. Следующий шаг — укладка теплоотражающей фольги. Все стыки склеиваются при помощи алюминиевого скотча.
  5. Теперь можно приступать к монтажу теплого пола. Для этого установите трубки в соответствии со схемой укладки системы. Соблюдайте шаг между витками, который должен составлять минимум 15 сантиметров.
  6. Система подключается к стоякам подачи воды, на обратку через регулирующий кран.
  7. Не начинайте финишное покрытие, пока не проверили в действии систему. Включив воду удостоверьтесь, что все работает исправно.
  8. Теперь заливайте еще один слой стяжки, после чего начинается окончательное покрытие.

На самом деле выполнить установку системы теплого пола с использованием горячей воды в качестве теплоносителя не сложно.

Не забывайте, что для достижения оптимального результата важно не только хорошо выполнить каждый из этапов работы, но задействовать также при этом материалы высокого качества. Именно от них во многом будет зависеть эффективность, продуктивность, а также долговечность всей системы под названием теплый пол.

Кстати, учтите также все основные моменты перед тем, как устанавливать именно водяной теплый пол. Учитывая далеко не самую качественную очистку воды, которая попадает к нам домой, а также состояние трубопроводов, далеко не всегда уместно использовать данный тип утепления пола. Ряд случаев подсказывает, что правильнее и рациональнее применить электрические системы. Особенно, если помещение ванной небольшое по площади, тогда с серьезными затратами на оплату электроэнергии вы не столкнетесь, зато получите надежный и эффективный прогревающийся пол.

tavannaya.ru

Укладка теплого пола под плитку. Видео монтажа

Монтаж теплого пола под плитку

Для утепления плитки можно использовать разнообразные системы. Давайте рассмотрим каждую из них и решим, что больше всего вам подойдет.

Водяной теплый пол под плитку

На выровненную и очищенную поверхность укладываются 2 слоя теплоизоляции. После этого устанавливаются трубы. Затем монтируется насос и система подключается к водопроводу. После этого нужно сделать бетонную стяжку, на которую можно будет укладывать плитку. Подробнее о монтаже узнайте в нашей статье.

Система устанавливается достаточно легко, но имеет существенные недостатки:

  • Насос занимает достаточно много места

  • При подключении к водопроводу в общем стояке снизится давление

  • В случае протечки вам придется полностью демонтировать всю плитку и бетонную стяжку

Из-за этих недостатков более популярным для квартир являются электрические теплые полы.

Электрический теплый пол под плитку

Электрический пол под плитку может быть выполнен с помощью нагревательных секций или с помощью нагревательных матов.

Монтаж нагревательных секций под плитку

При использовании нагревательных секций нужно учитывать, что придется поднимать пол приблизительно на 7см. Схема монтажа похожа на укладку водяного пола под плитку.

  1. Поверхность основания тщательно очищается и выравнивается. Выравнивающая стяжка должна быть толщиной 3-5 см.

  2. После высыхания стяжки укладывают нагревательные секции.

  3. После установки системы нужно ее включить и проверить.

  4. После выключения, секции должны остыть. Далее выполняется бетонная стяжка. После высыхания стяжки можно приступать к укладке плитки.

Важно! Запрещено включать систему до полного высыхания стяжки! Иначе секции перегорят и придется все демонтировать!

Видео: монтаж нагревательных секций под плитку

На данном видео вы увидите все детали процесса установки нагревательных секций

Укладка нагревательных матов под плитку

Основное преимущество данного вида теплых полов – быстрая установка. Нагревательные маты укладываются прямо под плиточный клей, что существенно экономит время и уменьшает толщину пола, так как нет необходимости в бетонной стяжке.

Важно! Нагревательные маты можно использовать только на открытом пространстве. В местах, где будет стоять мебель, маты не укладываются!

Видео об укладке нагревательных матов под плитку

В данном видео подробно показываются все этапы установки нагревательных матов под плитку

Пленочный теплый пол под плитку

Для укладки пленочного теплого пола под плитку нужно выполнить следующие этапы работ.

  1. Тщательно очистите основание, при необходимости выровняйте.

  2. Выполните разметку помещения (определитесь, где будет находиться терморегулятор и термопленка).

  3. Далее можно приступать к укладке теплоизолирующих материалов.

  4. Нарежьте термопленку максимально длинными полосами и разложите ее по основанию.

    Важно! Полосы должны идти встык, но не накладываться друг на друга!

  5. Изолируйте все медные полосы на линиях среза!

  6. После этого подключите все провода к терморегулятору по схеме производителя.

  7. Выполните проверку системы.

  8. Сверху на пленочный теплый пол укладывается полиэтиленовая пленка, затем плиты гипсокартона.

  9. Теперь можно приступать к укладке плитки.

Видео: укладка пленочного теплого пола под плитку

На данном видео вы сможете посмотреть, как легко и быстро выполняется укладка пленочного теплого пола

Больше информации

Задать вопрос

samoremont.com

Как уложить водяной теплый пол под плитку – правила укладки своими руками

Содержание:

Выбор напольного покрытия для помещений с повышенным уровнем влажности очевиден – лучше всего для таких ситуаций подходит керамическая плитка. Этот материал имеет все качества, необходимые для укладки во влажных комнатах, но у него есть один недостаток, который заключается в очень холодной на ощупь поверхности.

Чтобы нивелировать данный недостаток, можно воспользоваться системой водяного теплого пола. Подогрев, идущий сквозь напольное покрытие снизу, сделает пол теплым и обеспечит качественное отопление помещения. В данной статье речь пойдет о том, как уложить водяной теплый пол под плитку.


Последовательность укладки теплого пола

Арсенал достоинств водяных теплых полов достаточно обширен и включает в себя массу положительных качеств – в частности, при использовании такой конструкции тепло равномерно распределяется по всему помещению. Как правило, укладываемый под плитку водяной теплый пол представляет собой набор трубок, уложенных прямо в стяжку.


Теплые полы под плитку своими руками укладываются по технологии, включающей в себя следующие этапы:

  1. Подготовка поверхности.
  2. Установка коллектора.
  3. Укладка гидроизоляции.
  4. Монтаж теплоизоляции.
  5. Монтаж креплений и трубопроводов.
  6. Раскладка нагревательных контуров.
  7. Подключение системы и ее тестирование.
  8. Заливка стяжки пола.
  9. Укладка плитки.

Каждый этап имеет ряд нюансов, требующих более подробного рассмотрения.

Как всё сделать своими руками

Как понятно из описанной выше технологии, начинается монтаж водяного теплого пола под плитку с подготовки старого пола к предстоящим операциям. Подготовка включает в себя, во-первых, тщательную очистку от мусора и различных загрязнений, а во-вторых, выравнивание поверхности пола, для чего требуется заливка стяжки. Необходимость создания ровного пола обуславливается высокой требовательностью водяных теплых полов к этому параметру.


Следующий этап – установка коллектора. Он монтируется в специальный шкаф, расположенный на стене вблизи от того места, где будет располагаться конструкция. В шкафу коллектор подключается к подводкам отопительного оборудования и снабжается регулирующими элементами. Кроме того, здесь же устанавливается циркуляционный насос, обеспечивающий постоянное движение теплоносителя в контурах теплого пола.

Трубопроводы обязательно комплектуются запорными вентилями, которые делают теплый пол отдельным контуром, т.е. его при необходимости можно без проблем отключить от общей отопительной сети. Соединение трубопроводов и коллектора осуществляется именно за счет запорных элементов.

Гидроизоляция

Дальнейшее устройство водяного теплого пола под плитку предполагает укладку гидроизоляционного слоя. Как правило, в качестве гидроизоляции используется тонкая алюминиевая фольга или качественная полиэтиленовая пленка. В некоторых случаях можно обойтись без отдельной гидроизоляции – но это возможно только при использовании пенопластового утеплителя, на одной стороне которого уже имеется слой алюминия.


В любом случае, после укладки гидроизоляционного слоя устанавливается демпферная лента, которая устанавливается на 2 см выше уровня стяжки. Наличие данного элемента позволяет компенсировать температурное расширение самой стяжки при нагреве. Дальше можно монтировать утеплитель, в качестве которого чаще всего используется минеральная вата подходящей толщины (чем больше мощность теплого пола, тем больше должна быть толщина теплоизоляционного слоя).

Монтаж труб теплого водяного пола

Следующая операция – монтаж креплений и трубопроводов. Трубы могут крепиться при помощи арматурной сетки или же посредством плит утеплительного материала. Ячеистая сетка укладывается прямо поверх теплоизоляции, а трубопроводы фиксируются хомутами. Если же используются плиты, то их укладка осуществляется посредством рельс, которые крепятся к верхнему слою теплоизоляции при помощи специальной ленты.

В процессе укладывания водяного теплого пола под плитку технология монтажа должна соблюдаться очень внимательно. При проектировании нужно помнить, что трубопроводы рекомендуется укладывать возле стен, а не через центр помещения. Оптимальный шаг укладки составляет 10 см, а возле дверных и оконных проемов его можно увеличить до 12 см. Кроме того, для монтажа теплого пола настоятельно не рекомендуется применять трубы суммарной длиной свыше 100 м.


Очень важно выбрать подходящую схему монтажа контура, причем выбирать придется из следующих вариантов:

  • Параллельная схема, при которой трубы раскладываются змейкой, что позволяет создать эффективное отопление только в небольших помещениях;
  • Спиральная схема, в которой нагревательный и возвратный контур расположены через один, что дает возможность обеспечить равномерный прогрев любого помещения, независимо от его площади.

Один край контура подводится к коллектору, а второй размещается в соответствии с выбранной схемой, и только после этого соединяется с коллектором и обратным трубопроводом. На этом укладка водяного теплого пола под плитку окончена – остается лишь протестировать его на предмет герметичности и работоспособности. Чтобы убедиться в нормальном функционировании системы, ее нужно заполнить теплоносителем и оставить на сутки в условиях рабочего давления. Если по истечении указанного срока давление не изменится, то систему можно сдавать в эксплуатацию.

Заливка стяжки на водяной пол и укладка плитки

Впрочем, укладкой отопительных трубопроводов монтаж теплого пола не заканчивается, ведь нужно еще залить стяжку и уложить напольное покрытие. Сначала заливается стяжка, толщина которой должна быть не более 7 см. Важный момент – в процессе заливки отопительная система должна находиться под давлением.

Бетонный раствор застывает достаточно долго – обычно под этот процесс отводится целый месяц. Укладывать плитку поверх стяжки можно только по истечении этого срока. Сам процесс укладки выполняется по такому же принципу, как и обычная укладка плитки, в которой не участвует теплый пол. Перед монтажом плитки нужно еще раз убедиться в том, что поверхность пола не имеет неровностей и загрязнений.


Заключение

Водяной теплый пол под плитку своими руками укладывается без особых проблем – достаточно лишь хорошо продумать будущую конструкцию заранее и качественно выполнить все этапы работы. Если все было сделано верно, в итоге получится надежная и эффективная конструкция, обеспечивающая равномерный и полноценный прогрев всего помещения.


teplospec.com

РубрикаПол

Добавить комментарий
