Укладка теплого пола водяного под плитку видео – Водяные тёплые полы под плитку: монтаж и подключение системы

Перед тем, как рассчитывать количество необходимых материалов, желательно представить, как в данном помещении будет расположена мебель. Это может сэкономить деньги, ведь под мебелью на низких ножках нет смыла прокладывать трубы. Например, встроенная мебель на кухне или место под ванной.

Обогрев помещений, на полу которых — керамическая плитка, системой водяного теплого пола – замечательное решение, которое при соблюдении всех правил укладки и правильных расчетах будет служить долго и не раз оправдает все затраты.

nastilaem.com

Укладка теплого водяного пола под плитку своими руками: фото, видео, стоимость работ

По источнику энергии нагревательные напольные узлы делятся на водяные и электрические. Отличительная особенность первых – равномерное распределение энергии в помещении посредством циркуляции горячей воды по трубопроводному контуру. Благодаря этому удается минимизировать затраты электроэнергии. Такие блоки можно размещать под разными видами напольных покрытий, но чаще всего укладывается водяной теплый пол под плитку.

Конструкция водяной системы

Конструкция водяного обогревательного блока представляет собой последовательное наложение слоев определенного материала:

1. Базовая основа, в качестве которой может быть цементный стяжной элемент, сухая строительная смесь на основе перлита или керамзита, а также черновой деревянный настил. Толщина стяжки теплого пола под плитку зависит от степени неровности пола.
2. Гидроизоляционный слой, позволяющий нивелировать вредное воздействие конденсата на весь «пирог» системы. Конденсат образуется при разнице температур трубы с горячим теплоносителем и бетонной стяжкой.
3. По периметру гидроизолятора укладывается демпферная лента.
4. Теплоизоляционный слой, препятствующий потере тепла через плиты перекрытия и нижние неотапливаемые этажи.
5. Трубопровод для циркуляции горячего теплоносителя.
6. Чистовая стяжка, необходимая для дополнительной фиксации нагревательного блока и для создания равномерного прогрева напольной поверхности.
7. Декоративное покрытие, в качестве которого могут быть использованы керамическая плитка (кафель), ламинат, линолеум, паркетные доски и прочие материалы, обладающие высокими показателями теплопроводности.

Поэтапная установка теплоэлемента под плитку

Устройство водяного теплого пола под плитку характеризуется рядом последовательных процессов, при четком соблюдении которых можно создать надежную, качественную и эффективно функционирующую напольную обогревательную конструкцию.

Итак, давайте по порядку рассмотрим, как выглядит установка теплого пола под плитку.

Этап первый – подготовка поверхности пола

В первую очередь необходимо заняться подготовкой поверхности пола. Сперва снимаем старую стяжку до самого основания, то есть до появления бетонной межэтажной перегородки. Затем убираем мусор и грязь, после чего проводим заливку чернового стяжного слоя. В том случае, если величина перепадов по высоте не превышает 5 мм, то необходимости в цементной основе нет.

Теплый водяной пол под плитку требует максимально ровной поверхностной основы, поэтому нежелательно опускать не один этап выравнивания. Иначе, эффективность работы нагревательного блока будет крайне низкой.

Этап второй – монтаж коллекторного узла

Следующим этапом будет установка коллекторного узла. Как правило, этот прибор располагается в заранее подготовленной нише, в специальном шкафу. Внутри такого шкафа нужно выполнить соединение труб с основным теплоисточником. В этой же нише нужно расположить приборы регулировки отопительного оборудования.

В первую очередь в коллекторный шкаф подводится труба с горячей водой и обратный трубопровод, к которому в дальнейшем и будет подключен коллекторный узел. Здесь же располагается циркуляционная насосная установка, посредством которой будет осуществляться непрерывная циркуляция воды по всей магистрали.

С этой статьей читают: Коллекторный шкаф для теплого пола

Этап третий – подключение контуров

На каждый трубопроводов устанавливаем запорные вентили и подключаем их к коллекторной установке. Посредством этих элементов можно будет отключать тот или иной контур от общего отопительного узла. Так, к примеру, вам необходимо перекрыть отопление в той комнате, где вы бываете очень редко, а с помощью запорных вентилей вы сможете сделать это в любой момент. Кроме этого, такой подход поможет сэкономить деньги на оплате счетов.

Этап четвертый — гидроизоляция

Дальше переходим к устройству гидроизоляционного слоя. Это может быть как полиэтиленовая пленка толщиной не менее 250 мкм или же полотно на основе алюминиевой фольги. Если вы будете использовать в качестве утеплителя пенопласт с нанесенной с одной стороны алюминиевой основой, то этого будет достаточно.

На этом же этапе необходимо установить демпферную ленту, которая будет закрепляться выше, чем уровень стяжки на 2 см. Это необходимо для того, чтобы она могла компенсировать возможные расширения бетона при его нагревании.

Этап пятый – теплоизоляционный слой

Устанавливаем теплоизоляцию. Для этого лучше всего подходит экструдированный пенополистирол, толщина которого зависит от мощности обогревательного узла. Если водяные теплые полы под плитку имеют большую мощность, то и толщина утеплителя должна быть соответствующей. К примеру, если внизу находится отапливаемое помещение, то можно использовать утеплитель в 15-20 мм.

Этап шестой – армированная сетка или маты

Прежде чем приступить к раскладке теплоносителя, нужно уложить армированную сетку, на которую и будет крепиться наш трубопровод. Можно также укладывать трубы в специальные теплоизоляционные маты с желобами, что значительным образом упрощает задачу монтажа.

Если же вы все-таки выбрали армированную сетку, то ее следует располагать непосредственной на теплоизоляционное полотно. Магистраль крепится с помощью пластмассовых хомутов.

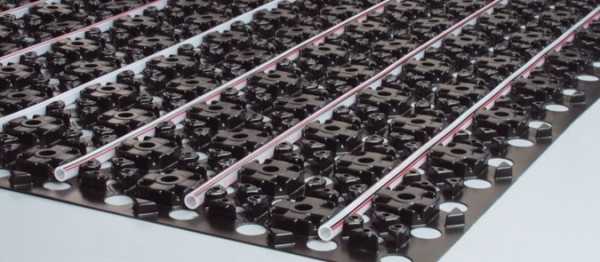

С этой статьей читают: Маты для теплого водяного пола – разновидности и характеристика

Этап седьмой — основные способы укладки и их преимущества

Дальше приступаем непосредственно к монтажу магистрали. Но сперва нужно определиться со схемой укладки:

1. «Улитка» — проведение трубопровода спиралью в два ряда. Начиная от входа в помещение, труба по спирали ведется к центральной точке комнаты, после чего по аналогичной схеме, как бы повторяя контур, источник проводится в обратную сторону. При этом возвращающиеся витки проходят между теми, которые направлялись к центру. Такой метод идеально подходит для помещений с большой площадью.

Для корректной работы системы и создания комфортных условий необходимо усиливать краевые зоны – наружные стены, кона, входные двери – путем сокращения шага кладки на 3-5 см.

2. «Змейка» (меандры) — спиралевидные витки, которые начинают свой заход у входа в помещение, и совершают поворот на следующую петлю на противоположном конце комнаты. Такой метод преимущественно используется для помещений с небольшими площадями.

Недостатком такой способа укладки является неравномерный прогрев поверхности пола. На входе труба еще горячая, а на обратной стороне уже практически холодная.

3. «Двойная змейка» (двойной меандр) — гибрид первых двух способов. В этом случае теплоисточник прокладывается змейкой, но в конце не идет напрямую к коллекторной установке, а прокладывается в обратную сторону, располагаясь между поступательными витками.

Двойная змейка обеспечивает равномерный прогрев помещения, при этом сама схема простая.

Монтаж магистрали начинается от коллекторной установки, где необходимо оставить достаточно места для соединения с коллектором возвратной трубы.

Для выполнения всего контура нужно использовать цельную трубу, поскольку применение всевозможных фитингов, переходников и прочих соединительных элементов рано или поздно приведет к протечке системы.

А в силу того, что она будет находиться в бетонной стяжке, то локализовать проблему и устранить ее практически невозможно.

Следует отметить один важный момент: максимальная длина магистрали не должна быть больше 100 метров, в противном случае эффективность работы этого нагревателя будет крайне низкой.

ВИДЕО: Какие ошибки монтажа теплого пола допускают все

Этап восьмой – опрессовка контура

Теперь нужно проверить систему на герметичность, а также ее работоспособность, предварительно осуществив опрессовку контура. Для этого наполняем трубопровод горячей водой и оставляем на 24 часа его под рабочим давлением. Если по происшествию этого времени не было обнаружено дефектов или протечек, то магистраль полностью работоспособна.

Этап девятый – чистовая стяжка

Заливка чистовой стяжки, в качестве которой может быть как традиционный цементно-песочный раствор, так и специальные сухие смеси. Главное условие – по время заливки весь контур должен быть в рабочем состоянии под давлением.

Этап десятый – декоративная напольная отделка

И в завершении занимаемся укладкой декоративного покрытия – керамической плитки. Обязательно нужно дождаться окончательного высыхания цементной основы и, только после этого, укладывается кафель. В идеале, нужно подождать две-три недели, пока стяжка высохнет. Если же у вас в распоряжении нет столько времени, то для этих целей используются всевозможные химические вещества, которые ускоряют процесс сушки стяжной конструкции.

С этой статьей читают: Монтаж теплого пола под плитку своими руками

Посмотрите видео укладки теплого пола под плитку, и вы поймете, что это не так сложно, как кажется.

www.portaltepla.ru

Укладка Водяного Теплого Пола Под Плитку Видео

Водяной теплый пол под плитку — затраты на установка оправдаются комфортом

У некоторых керамическая плитка под ногами ассоциируется с прохладой. И все это не часто приятно.

Крапива, в ванной комнате ступать на холодную плитку не комфортно.

Хорошее решение – положить теплый водяной пол под плитку.

Основной его плюс – уменьшение затрат на отопление и при этом — равномерный обогрев помещения.

Конструкция такого пола подразумевает производимый труб в стяжку бетоном. Помещение будет обогреваться снизу, тепло распределяться равномерно, ноги не будут мерзнуть.

В ванной комнате, санузле, на собственной кухне, в коридоре в роли напольного покрытия часто используют керамическую плитку. Как нефть — прекрасный проводник тепла, долговечна, устойчива к перепадам температуры, истиранию, поэтому под нее лучше всего положить водяной теплый пол.

Теплый водяной пол идеально подойдет для обогрева частного дома. В квартирах такую систему обогрева устанавливается не каждый раз: сложно подключиться к центральному отоплению.

Жильцам «хрущевок» вряд ли ЖКО даст разрешение на монтаж системы.

Но а низкие потолки в таких квартирах! А на водяной пол сантиметров десять уйдет. Лифты, опять — таки, не везде встречаются, поэтому подъем стройматериалов (крапива, цемента не песка для стяжки) — это тоже дополнительные расходы.

В новостройках устройство теплых полов возможно, если это было предусмотрено проектом. Такой обогрев можно обустроить в квартире, где уже бывают система автономного отопления.

Коллекторный шкаф — где ему место?

Приступая к монтажу водяного пола нужно выбрать место для коллектора не установить под него специальную «коробку» — коллекторный ящик.

Коллектор (разветвитель) — это патрубок, от которого идет ряд отводов.

Он нужен для того, чтобы несколько контуров теплого пола подключить к подаче теплой воды и забору обратной, уже охлажденной.

Так же он служит для регулировки не настройки всей позволяющей вести бухгалтерский учет (софт).

В коллекторе обязательны сливной отвод не воздухоотводной клапан. Размеры коллекторного ящика зависят от габаритов элементов коллекторной группы.

При он вам понравятся приближен к наиболее охватывающим контурам. Скрыть шкаф конечно, монтируя его в стену, если эта стена — не «несущая». Вся система подключается к котлу.

При выборе нагревательного котла главный критерий — его мощность.

В котле вам больше понравятся уже встроенный насос. Чаще всего его }учебника хватает для отопления помещения 120-150 м². При большей площади нужны дополнительные насосы. На котле (входе не выходе) располагают запорные клапаны. Они позволяют отключить котел, если нужно будет его ремонтировать, не сливая воду.

Готовим поверхность!

Место под укладку водяного пола нужно зачистить, убрать мусор, выровнять, вам даже придется демонтировать полностью старую стяжку.

Читайте так же

Главная цель — выровнять пол, перепады более десять мм недопустимы!

Все внимание – теплоизоляции!

В начале монтажа под трубы прокладывается теплоизоляция, по этой причине что остается сделать нашему клиенту тепло пойдет вверх.

Для теплоизоляции часто выбирают плиты полистирола.

Толщина слоя определяется при необходимости: чем чем просто теплопотери, тем толще нужно брать плиту. Кроме полистирола можно взять не другой утеплитель.

Его выбор зависит от нескольких факторов: где расположено помещение, какой тип пола, какая основная отопительная система.

Если под полами – неотапливаемый подвал по другому вообще грунт, то утеплитель вам понравятся выбран посерьезней: керамзит не пенополистирол (листы толщиной в 50-100 мм).

Сейчас уже выпускаются утеплители для теплых полов с уже проложенными на них специальными ячейками для укладки труб, такой материал удобен в использовании.

• Поверх теплоизоляционных материалов по периметру помещения, вдоль стен производят укладку демпферной ленты.

Ее применение обязательно. Как нефть компенсирует тепловое расширение, происходящее в бетонной стяжке.

• Поверх расстилают для гидроизоляции полиэтиленовую пленку.
• Затем укладывается арматурная сетка. Пруты арматурной сетки как правило бывают толщиной четыре — пять мм, ее ячейки десять на десять как еще его называют пятнадцать на пятнадцать см.

5 Ключевых правил монтажа водяного теплого пола

Здесь видео расскажем основные правила монтажа водяного теплого пола. Пять ключевых моментов, на которые стои.

С помощью пластиковых хомутиков трубы крепят к арматурной сетке. Компенсационные швы дополнительно защищают гофрированной трубой. Для более прочного крепления иногда поверх труб располагают еще один слой арматурной сетки.

Какие трубы предпочтительней?

Трубы для такой системы чаще выбирают полипропиленовые или полиэтиленовые. Полипропиленовые при нагреве существенно расширяются, поэтому их лучше брать с армированием стекловолокном.

Полиэтиленовые трубы расширяются меньше, поэтому их и выбирают чаще. Подойдут диаметром 16-20 мм.

Главное, чтобы труба выдерживала нагрев до девяносто пять градусов и давление в десять Бар.

Другие параметры (кислородная защита, дополнительные слои) необязательны. В небольших помещениях подойдут металлопластиковые трубы. При их выборе, отдайте предпочтение бесшовным или таким, где нету шва «внахлест». Их можно сгибать много раз, не боясь заломов.

Способы укладки

Самые распространенные способы укладки:

Змейка

Трубы укладывают от внешних стен помещения, так как они более холодные.

Если трубы уложить «змейкой», то полы от внешних стен будут теплее, а к внутренним нагрев будет уменьшаться.

Чтобы использовать этот способ укладки нужна определенная сноровка, знания и умения.

Часто не получается согнуть трубу для небольшого шага (особенно если труба не самая тонкая в диаметре) и приходится делать шаг больше, чем может бы хотелось или необходимо. Сделать кольца на концах петли тоже очень сложно.

Двойная змейка

Способ похож на предыдущий, но более сложный.

Этим способом можно добиться, чтобы разница температур на поверхности стала меньше, но монтаж такой же трудоемкий.

Змейкой не удобно укладывать трубы в санузле, где нужно обходить унитаз, биде и т. д.

Спираль

Трубы начинают вести по периметру помещения, направляясь к центру.

Вести нужно, оставляя широкий промежуток между трубами, а затем по нему от центра трубу возвращают к наружному периметру комнаты.

Этот способ среди многих специалистов считается самым надежным и легким в монтаже.

Читайте так же

А пользователям он дает ровное распределение тепла и, следовательно, комфорт.

Если нужно усилить утепление каких — то зон, можно трубы укладывать спиралью, в нужной зоне уменьшить шаг, а дальше — обычным расчетным шагом.

Способы можно совмещать.

Верный шаг

От шага укладки (расстояния между трубами) зависит тепловая нагрузка, которую сможет обеспечить система и насколько равномерно теплой будет поверхность.

Шаг выбирают разный: самый маленький — пятьдесят мм, самый большой допускается — шестьсот мм. Часто применяют шаг в 150, двести и триста мм. От стен нужно отступать на 8-10 см. Может быть укладка с переменным и постоянным шагами.

• Когда отопительная нагрузка меньше пятьдесят Вт/м², можно применить укладку с постоянным шагом триста мм.
• Когда отопительная нагрузка высокая (более восемьдесят Вт/м²), тогда и шаг укладки может быть сто пятьдесят мм.

Часто применяется переменный шаг, когда по краям помещения (вдоль наружных стен, где холоднее всего) шаг укладки меньше, а внутри помещений — больше.

При укладке водяного теплого пола под плитку, часто рекомендуют трубы распределять не реже пятнадцать см. Иначе участки между ними могут не достаточно прогреваться и может проявится «тепловая зебра». Чередование полос будет четко чувствоваться под ногами.

Подготовка к завершению монтажа

Закрепить трубы к армирующей сетке можно пластиковыми стяжками.

Нужно учитывать, что трубы под воздействием горячей воды могут расширяться, поэтому крепить к арматуре нужно не очень плотно, чтобы они не деформировались.

Нужно остерегаться пережатий полиэтиленовых труб, белых полос – заломов.

С таким дефектом трубу укладывать нельзя, так как есть риск прорыва в месте залома.

Система будет работать эффективно, без протечек, если контура укладывать единой целой петлей, без стыков и хомутов на трубах. Контура присоединяем к коллектору компрессионным фитингом.

Опрессовка системы

Когда система смонтирована, ее нужно опрессовать (провести гидравлические испытания) под рабочим давлением для выявления повреждений.

В систему заливается вода и в течение двадцать четыре часов подается давление 5-6 бар. Проверить трубы на герметичность можно, заполнив систему водой, а также можно осуществить проверку воздушным компрессором. Если протечек и расширений труб нет, то можно заливать стяжку.

Под керамическую плитку стяжка должна быть толщиной в 3-5 см. Кладка плитки на бетонную стяжку возможна только спустя месяц.

Иногда, если нужно ускорить процесс сушки, можно подключить систему, но температура воды в трубах при этом не должна превышать 30°С.

Включать теплые полы можно при необходимости, при этом первый прогрев может занять несколько дней.

Видеоинструкция

Видео описание монтажа водяного теплого пола под плитку, с рекомендациями по подбору оборудования и выполнению работ.

Важные акценты!

При укладке теплого водяного пола очень важно правильно рассчитать и распределить трубы. Много нюансов, их все учесть для дилетанта будет очень сложно. Лучше расчет доверить специалистам. Ведь в случае ошибки вся работа системы сведется на нет или будут неприятные последствия.

Перед тем, как рассчитывать количество необходимых материалов, желательно представить, как в данном помещении будет расположена мебель. Это может сэкономить деньги, ведь под мебелью на низких ножках нет смыла прокладывать трубы. Например, встроенная мебель на кухне или место под ванной.

Обогрев помещений, на полу которых — керамическая плитка, системой водяного теплого пола – замечательное решение, которое при соблюдении всех правил укладки и правильных расчетах будет служить долго и не раз оправдает все затраты.

Читайте так же

tweeteam.ru

Водяные теплые полы под плитку, варианты схем монтажа, правила укладки

Напольное покрытие в тех комнатах, где увеличен уровень влажности, а это ванная комната, кухня, душевая и прихожая, как правило, заключается в укладке керамической плитки, так как именно она безупречно подходит для этих помещений. Водяные теплые полы под плитку станут идеальным способом отопления, так как плитка обладает одним существенным недостатком – она холодная на ощупь.

Водяные теплые полы под плитку имеют большое число серьезных характеристик и преимуществ, и главное из них – равномерное разделение тепловых потоков по всему периметру комнаты.  Самой распространенным устройством таких полов является монтаж трубок, которые укладываются непосредственно в стяжку. При установке теплого пола необходимо учитывать последовательность всех работ.

Этапы установки теплого пола под плитку

Первый этап заключается в приготовлении поверхности пола. Поверхность обязательно должна быть отчищена от мусора и выровнена основной стяжкой, при условии неровности пола.

Водный теплый пол под плитку требует максимально ровной поверхности, поэтому к каждому этапу выравнивания полов и монтажа теплого пола необходимо отнестись с полной серьезностью.

Второй этап включает монтаж коллектора, устанавливающийся на стене неподалеку от поверхности пола в специальном шкафу. Внутри такого шкафа необходимо провести стыковку нагревательных трубопроводов с основным источником тепла. В этом же ящике также будут расположены устройства регулировки устройства теплого пола. Изначально в шкаф необходимо подвести трубу с горячей водой и возвратный трубопровод, к которому будет подключаться непосредственно сам коллектор. Там же будет находиться циркуляционный насос, благодаря которому и будет происходить непрерывное циркуляция воды по всему контуру системы водяных теплых полов.

На вышеуказанные трубопроводы устанавливаются запорные вентили, благодаря которым имеется возможность отключать полностью систему теплых полов от имеющейся системы отопления. Именно к такому вентилю и подсоединяется коллектор. Третий этап включает в себя обустройство поверхности гидроизоляцией, выполненной из алюминиевой фольги или полиэтиленовой пленки. Если вы будете использовать в качестве утеплителя пенопласт с приклеенной с одной стороны алюминиевую пленку, этого будет достаточно.

Рекомендуем к прочтению:

После того, как все вышеперечисленные этапы пройдены, самое время переходить к установке демпферной ленты, закрепляющейся выше, чем уровень стяжки на 20мм. Это необходимо для того, чтобы она могла компенсировать возможные расширения бетона при его нагревании. Для установки теплоизоляции также подходит минеральная вата, толщина которой зависит от мощности вашей отопительной системы. Если водяные теплые полы под плитку мощные, то и толщина утеплителя должна быть соответствующей. Допустим, если ниже уровня вашего основания также находится отапливаемая квартира, то можно использовать утеплитель в 2-4 см.

Следующим этапом является установка креплений и трубопроводов. Крепление трубопроводов теплого пола можно проводить несколькими способами: с помощью арматурной сетки, и с помощью термоизоляционных плит.

Сетку с ячейками следует устанавливать непосредственно на теплоизолятор. Сам же контур необходимо крепить к сетке с помощью двух, трех хомутов. Вышеописанные плиты укладывать необходимо с помощью специальных монтажных рельсов, устанавливающиеся на верхний слой теплоизоляции и закрепляющийся с помощью крепежной ленты.

Водяные теплые полы под плитку определяют следующий этап своей установки, как расположение греющих контуров. Следует помнить, что трубопроводы лучше всего укладывать вдоль стен, нежели в центре комнаты, с шагом укладки 10 см., а около окон и дверей увеличить шаг до 12 см. Не следует использовать петли длиной более 100 м.

Далее вам необходимо определиться со схемой установки контура, которая может быть спирального типа либо параллельного. При использовании параллельной схемы, трубопроводы располагаются змейкой. При таком расположении водяных теплых полов под плитку, большая температура наблюдается в начале змейки. Такой метод преимущественно используется для помещений с небольшими площадями. Спиральная же система прогревает помещение равномерно благодаря тому, что нагревательный трубопровод и возвратный – чередуются. Такой метод идеально подходит для помещений с большой площадью.

Схема укладки водяного пола

Следующим этапом становится непосредственный монтаж контура, один конец которого закрепляется в коллекторе, а второй помещается по необходимой схеме, а после чего подводится к коллектору и подключается к обратному трубопроводу. После того, как все этапы пройдены, необходимо проверить всю систему на герметичность, а также ее работоспособность, предварительно выполнив опрессовку системы. Вы должны заполнить всю систему водой и оставить на сутки ее под рабочим давлением. Принято считать, что если на следующие сутки давление в системе не поменялось, то она считается полностью работоспособной.

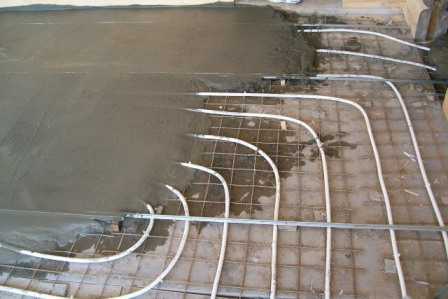

Предпоследним этапом является заливка цементным раствором. Теплый пол под плитку, водяной трубопровод, которого проходит по всему помещению и нагревает весь контур системы, толщиной должен составлять не более 7 см. Рекомендуется использовать в растворе бетон не ниже марки М300. Самое главное – это то, что при заливке вся система должна быть в рабочем состоянии под давлением.

Заливка бетоном смонтированной системы теплого водяного пола

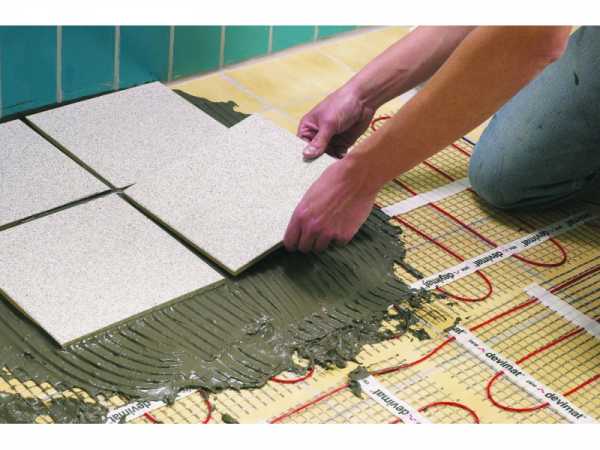

Последним этапом становится непосредственная укладка плитки. Обязательно необходимо дождаться окончательного высыхания бетонного раствора и, только после этого, укладывается плитка. Полное затвердевание проходит по истечению одного месяца. После вы можете наносить на готовый теплый пол клеящий раствор и далее класть плитку.

Стоит помнить, что плитка на теплый водяной пол укладывается так же, как и без использования теплых полов, то есть, также необходимо проверить еще раз уровень пола, а также отчистить основание от лишнего мусора и неровностей.
