Установка навеса из поликарбоната – Подробная инструкция по установки навеса из поликарбоната

Подробная инструкция по установки навеса из поликарбоната

Наличие на приусадебных участках навесов свидетельствует не только о хорошем вкусе хозяев, но и об их желании улучшить комфортность отдыха и проживания. Навес из поликарбоната своими руками смотрится очень оригинально, придает пространству эксклюзивный вид, служит долго, может использоваться для создания закрытых зон различного назначения. Появление среди строительных материалов поликарбоната позволило создавать оригинальные конструкции с минимальными потерями времени и денег, при этом фактические эксплуатационные показатели намного превосходят ранее использовавшиеся материалы.

Выполнить строительные работы можно двумя способами:

1. Монтаж навеса из поликарбоната можно делать с привлечением специализированных строительных компаний. Преимущества: гарантируется надлежащие качество и скорость монтажа. Профессиональные специалисты оказывают помощь в проектировании и расчетах, дают консультации по оптимальному варианту навеса с учетом физических характеристик грунтов, архитектурных особенностей сооружения и климатической зоны проживания. Недостаток – все услуги нужно оплачивать, в некоторых случаях цена может равняться стоимости материалов для изготовления навесов. Технологию можно посмотреть на видео внизу.
2. Самостоятельно. При наличии небольшого строительно-монтажного опыта можно выполнить работы без привлечения сторонних исполнителей. Достоинства – значительно уменьшается общая сметная стоимость строительства. Недостатки – нужно иметь свободное время и владеть определенными знаниями, как самому построить.

Физические и эксплуатационные характеристики поликарбоната

Использование современного оборудования и инновационных добавок позволяет создавать материал с уникальными свойствами.

1. Светопроницаемость прозрачного поликарбоната достигает 90%. Значение может изменяться в зависимости от наличия минеральных красителей различных оттенков. За счет большой прозрачности удается экономить электрическую энергию на освещение. Навесы можно использовать для обустройства цветников, теплиц и т. д. Развитие растений под навесами ничем не отличается от развития на открытых участках.

Светопроницаемость поликарбоната 90%

2. Высокие показатели механической прочности. Материал пластичен, что позволяет ему гасить резкие динамические нагрузки без появления трещин. Он не имеет эффекта остаточной деформации, после снятия нагрузок полностью восстанавливает линейные размеры и геометрическую форму.

3. Отличные показатели механической прочности по отношению к удельному весу. Поликарбонат имеет специальные ребра жесткости, что увеличивает сопротивляемость на изгиб. По ударопрочности на порядок превышает показатели стекла. Может быть стандартным одно- или двухкамерным, усиленным, четырехкамерным.

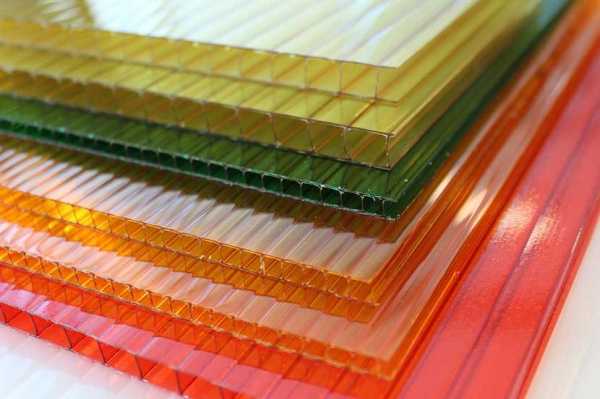

Однокамерный лист поликарбоната

Двухкамерный лист поликарбоната

Четырехкамерный лист поликарбоната

4. Низкий удельный вес дает возможность добиваться заметной экономии на фундаментах и несущих конструкциях.

5. Инновационные добавки делают его невосприимчивым к жесткому ультрафиолетовому излучению. Прочность межмолекулярных связей остается неизменной весь период эксплуатации – не появляются микротрещины, не ухудшаются значения прочности и устойчивости.

6. Высокая пластичность позволяет применять материалы при температурах до -50°С, показатели прочности не ухудшаются при температуре до +115°С.

7. Широкий ассортимент по толщине, размерам плит и цветовым решениям. Дает возможность дизайнерам правильно воплощать в жизнь свои самые смелые проекты.

Дизайнерский навес из поликарбоната

8. Срок службы превышает 25 лет. Поликарбонат обладает отличными технологическими характеристиками, он легко режется и обрабатывается обыкновенными инструментами. Во время использования минимизируется количество непродуктивных отходов.

С использованием поликарбоната можно делать следующие навесы:

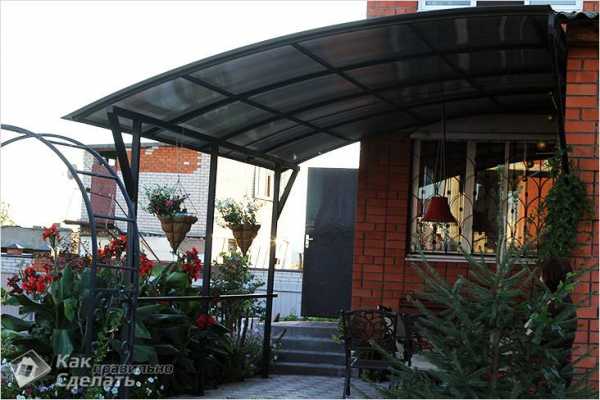

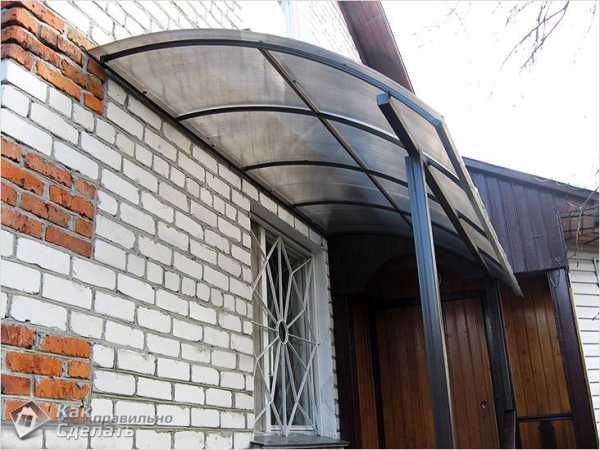

1. Козырек над балконом, лоджией или входными дверьми. Исключает попадание атмосферных осадков, надежно защищает от ветра и прямых солнечных лучей.
2. Навес для одного или нескольких автомобилей. За счет использования навеса можно отказаться от строительства капитального гаража, автомобиль защищен от появления ржавчины, не выгорает обшивка салона.
3. Навес для патио или открытой беседки. Повышается комфортность отдыха, уменьшаются затраты труда на поддержание чистоты в сооружении.
4. Навес над бассейном. Увеличивается время приема водных процедур.

Козырек над балконом

Навес для нескольких машин

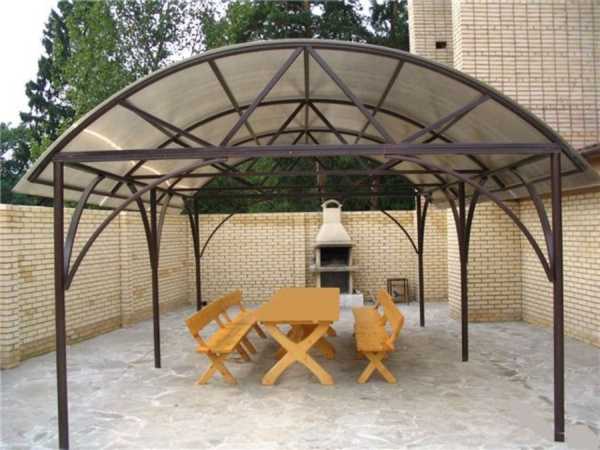

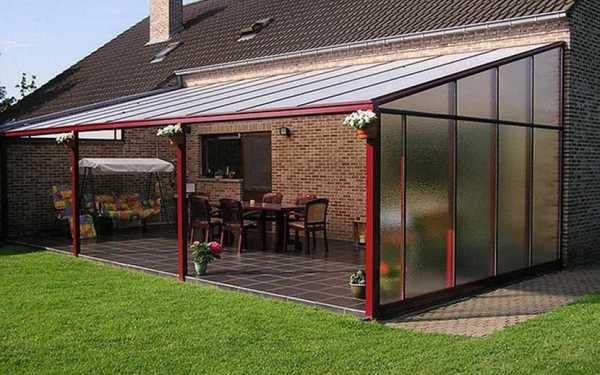

Навес для патио

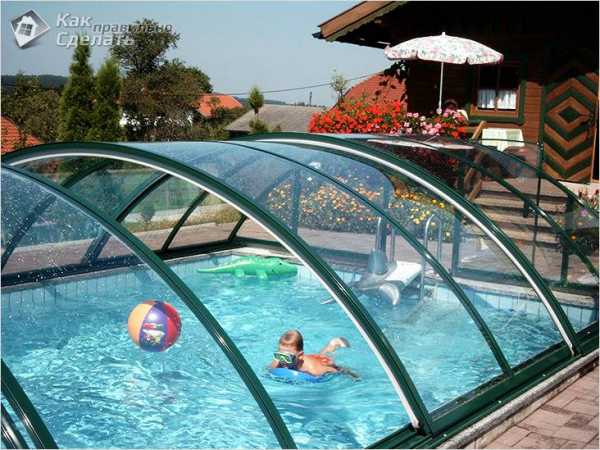

Навес для бассейна

Правила выбора материала для навесовОт правильного выбора толщины материала зависит надежность сооружения. Чем толще листы, тем больше нагрузку они могут выдерживать, тем проще может быть металлическая несущая конструкция. Какой поликарбонат лучше для навеса?

Толщина панелей	Возможное использование
4 мм	Теплицы и парники, небольшие козырьки над входными дверьми, односкатный навес.
6–8 мм	Навес над балконом или лоджией, навесы для одного автомобиля..
10 мм	Для строительства вертикальных поверхностей, навесы для нескольких автомобилей, рекомендуемая толщина поликарбоната для навеса над небольшими бассейнами.
16 мм	Для накрытия больших по площади участков различного назначения. Обладают высокой устойчивостью к ветровым и снежным нагрузкам.

Дина панелей 6 и 12 м. Для соединения между собой отдельных панелей применяется специальный алюминиевый профиль, стандартная длина 6 метров. Профиль может быть неразъемным (панели вставляются в технологические пазы с двух сторон) или разъемным. Разъемный имеет универсальное назначение, может применяться на различных видах конструкций. Состоит из верхней и нижней прижимных частей, стягиваемых между собой специальными шурупами. Используется на различных по толщине панелях, есть возможность ручной регулировки усилия сжатия. Если панели по каким-либо причинам уменьшили толщину, то профиль можно сильнее прикрутить и устранить негерметичность соединений.

Торцы обязательно должны закрывать торцовым профилем, перед закрытием соты заделываются силиконом. Это предотвращает размножение в полостях микроорганизмов, мха и плесени. Такие микроорганизмы значительно ухудшают внешний вид сооружения. В некоторых случаях могут оказывать негативное влияние на величину пропускаемого света, что является одним из недостатков навесов из поликарбоната.

Навес незакрытый профилем

Торцевой профиль для поликарбоната

Для фиксации листов поликарбоната к металлическим или деревянным каркасам применяются специальные саморезы с резиновыми прокладками. Как сделать навес показано на видео. Головки саморезов можно покрыть декоративными шляпками. Несущий каркас для навеса можно изготавливать из квадратных и круглых труб, уголков, двутавров, швеллеров или деревянных брусьев, размеры подбираются с учетом максимальных нагрузок, площади и вида крыши навеса.
Что лучше – поликарбонат или профнастил для навесаОднозначного ответа нет. Профнастил изготовлен из листовой стали, может выдерживать увеличенные нагрузки. Зато поликарбонат имеет универсальное применение, монтаж навеса из поликарбоната экономически выгоднее.

Этапы проектирования навесовЭскизный проектНачинать строительство навесов своими руками нужно с составления эскизного проекта несущих конструкций. Для этого следует обладать теоретическими знаниями по расчету максимальных нагрузок в узлах конструкции, вычислять каждый элемент на изгиб и сжатие. Принимаются во внимание максимальные ветровые и снежные нагрузки, определяются виды крыши и угол наклона скатов.
Типы стропильной системы навесовВ зависимости от инженерных особенностей и конкретных условий эксплуатации навес может быть:

1. Односкатным наклонным. Угол наклона ската не менее 12°, конструкции используются для строительства сооружений небольших размеров, самый простой навес. Модель №3
2. Купольным. Круглым или удлиненным. Может выдерживать значительные снеговые нагрузки, имеет оригинальный дизайнерский вид. Во время изготовления каркаса следует точно выдерживать все размеры, по исполнению относится к сложным вариантам. Модель №6

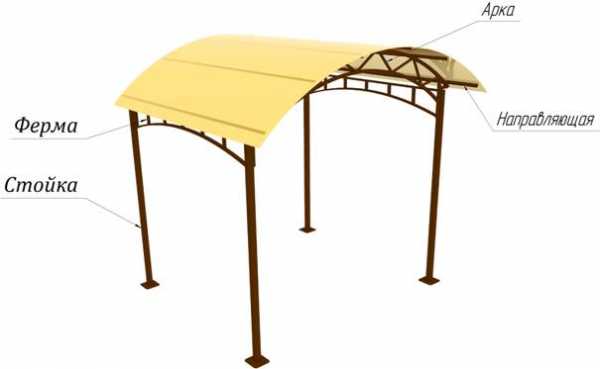

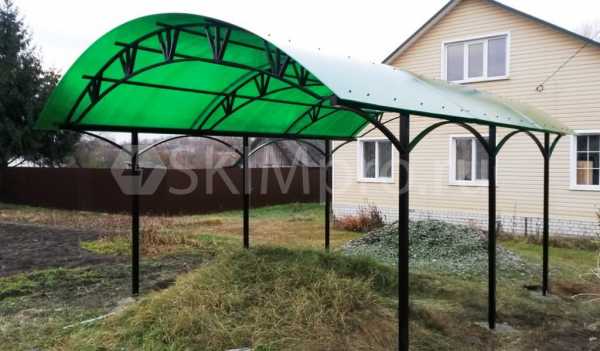

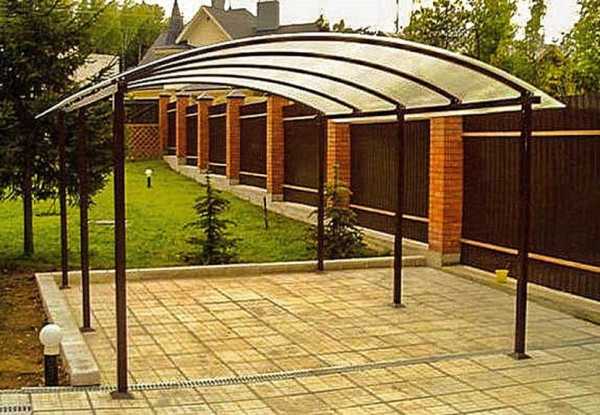

3. Арочным. Длина подбирается индивидуально, используется для накрытия небольшой высоты. Модель №4
4. Двухскатным. Универсального назначения, конструкции применяются для строительства больших по размерам навесов. Модель №2

После определения типы крыши нужно начинать проектировать фундаменты
Типы фундаментовНебольшой вес конструкций позволяет использовать наиболее простые и дешевые фундаменты. За счет этого значительно сокращаются сроки строительства и уменьшается их стоимость. С учетом физических характеристик грунтов и возможной нагрузки для навесов можно использовать такие фундаменты:

Винтовые свайные. Металлические сваи ввинчиваются в землю согласно плану свайного поля (смотрите видео). Глубина и диметр подбирается индивидуально. Концы свай выравниваются по горизонтали, к ним привариваются металлические площадки для крепления вертикальных опор навесов. Достоинство – полностью подготовить фундаменты можно в течение одного дня, применяются в любых климатических зонах и на любых грунтах, в том числе и заболоченных. Имеют положительные отзывы пользователей. Ростверки под навесы делать необязательно.

Теплица на винтовых сваях

Столбчатые. Глубина залегания примерно 60 см, для компенсации усилий вспучивания насыпается песчаная подушка. Размеры по периметру не более 40×40 см. Могут изготавливаться из бетона (армированного или неармированного), цементных блоков или готовых заводских конструкций. Преимущества – наиболее низкая стоимость, нет необходимости выравнивать площадку. Время изготовления с учетом застывания бетона не более 14 дней.

Несущая опора с залеганием в грунт 60см

Мелкозаглубленные ленточные. Применяются для больших тяжелых конструкций, позволяют ставить для навесов боковые стенки для защиты от ветра, снега и дождя. По стоимости относятся к дорогой категории, время изготовления не менее трех недель.

Мелкозаглубленный фундамент

Выбор фундамента может оказать существенное влияние на стоимость сооружения, при принятии решения следует принимать во внимание максимальное количество факторов.

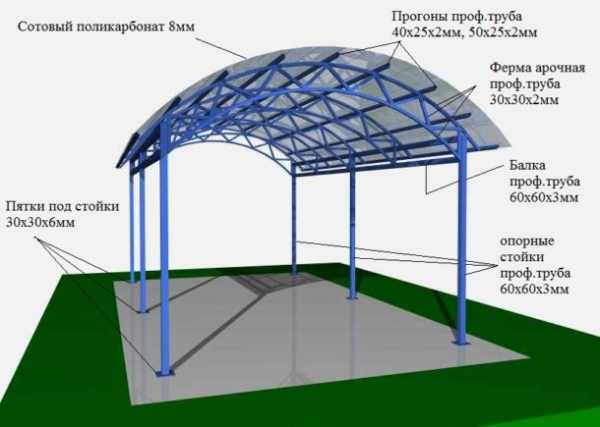

Несущие вертикальные опорыИзготавливаются из круглых и квадратных труб, сортового проката или деревянных брусьев. С их помощью можно построить деревянный навес. Устанавливаются на фундаменты, служат для фиксации стропильной системы навеса. Во время изготовления принимается во внимание высота и возможные усилия. Расстояние между фермами и опорами должно учитывать общую площадь навеса.
Технология сборки и установки конструкцииСборка конструкции начинается с установки вертикальных опор на готовые фундаменты. Во время заливки бетона в них устанавливаются анкерные болты, расстояние между ними должно соответствовать расстоянию между отверстиями нижней площадки опор. У каждой поры постоянно контролируется вертикальное положение, запрещается отклонение вершин в любую сторону. Расстояние между опорами соответствует длине элементов крыши. Сборка может производиться сварными швами (не разборный вариант) или с помощью метизов (разборный вариант). Разборный навес из поликарбоната своими руками позволяет при необходимости демонтировать сооружение и установить его на новом месте. После демонтажа все конструкции сохраняют свои первоначальные показатели и готовы к повторной установке без предварительной подготовки.

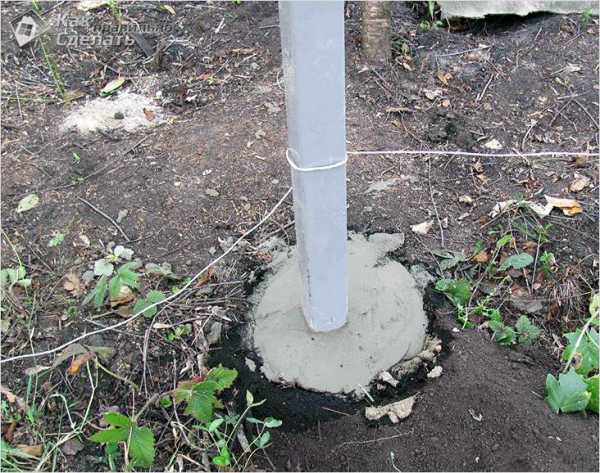

Бетонирование стоек

Крепление стоек анкерными болтами

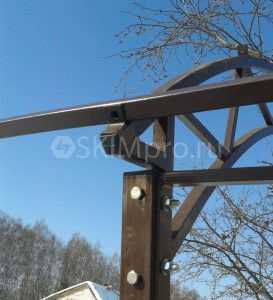

Крепление арок

Если навес изготовлен на промышленном предприятии, то он имеет рабочие чертежи для монтажа, каждая деталь пронумерована, указано ее положение в узле и метод фиксации. Самостоятельное изготовление металлических конструкций навеса требует внимательности и выполнения существующих отраслевых требований, строительных норм и правил.

Элементы навеса после монтажа проверяются на соответствие положения, этапы сборки предусматривают постепенное крепление конструкций. При возникновении деформаций выясняется и устраняется причина. Перед тем как прикрутить поликарбонат на навес, следует выполнять испытания на устойчивость. Во время испытаний конструкции нагружаются усилиями, вдвое превышающими расчетные. За счет этого достигается коэффициент запаса прочности, гарантируется длительная и безопасная эксплуатация навеса.

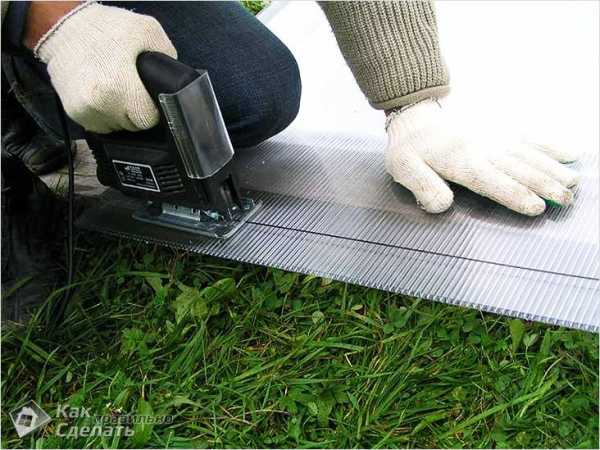

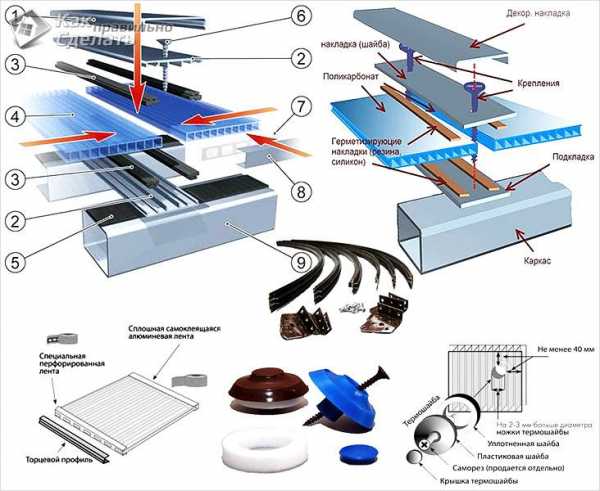

Как крепить поликарбонат к металлическому каркасу навесаЛисты режутся эклектическим лобзиком, болгаркой с отрезным тонким диском или монтажным ножом. Конкретный инструмент выбирается в зависимости от толщины материала. Монтаж поликарбоната начинается с одной из сторон, только после полной фиксации предыдущего листа может начинаться фиксация следующего. Для крепления используются специальные саморезы с резиновыми шайбами. Шайбы герметизируют покрытие, компенсируют разность изменения линейных размеров материалов вследствие тепловых расширений, не допускают появления микротрещин. Затягивать саморезы следует осторожно, нельзя допускать повреждения поверхностей. Если есть желание, то головки саморезов можно закрывать декоративными шляпками.

Пустоты с торцов поликарбонатных листов нужно обязательно герметизировать. В противном случае в них через несколько лет начнут произрастать мхи и плесень, испортится не только внешний вид, но и эксплуатационные характеристики. Во время крепления листов следует обращать внимание на лицевую и обратную стону. Укладка поликарбоната на навес выполняется только лицевой стороной, она имеет специальную защиту от вредного воздействия ультрафиолетовых лучей, правильность укладки указывается на упаковке каждого листа. Во время производства она покрывается защитной полиэтиленовой пленкой, на которой есть инструкция и чертежи. Снимать ее рекомендуется до установки листа на посадочное место. В противном случае саморезы будут удерживать пленку, в этих местах она не отклеится, а порвется. Останутся кусочки, удалить которые очень сложно. Кроме того, защитную пленку намного легче снимать, когда лист находится на земле. Если он установлен на навесе, то работы значительно усложняются.
Практические советы

1. Категорически запрещается изгибать поликарбонатный лист поперек сот. Придерживайтесь этого правила не только во время монтажа навеса, но и во время транспортирования или складирования материалов.
2. Не нужно специально сверлить отверстия под саморезы, эта операция выполняется одновременно на листе и каркасе.
3. Во время проектирования всегда учитывайте коэффициент запаса прочности. Не стоит использовать самые тонкие листы. Как показывает практика, преждевременный ремонт обходится значительно дороже, чем приобретение прочного поликарбоната.
4. Не работайте в одиночку. Это не только тяжело и опасно, но и оказывает негативное влияние на качество монтажа.
5. Строго соблюдайте правила техники безопасности, не спешите, работайте внимательно. Особую осторожность проявляйте во время работы с электроинструментами.

Соблюдение рекомендованных правил гарантирует, что монтаж будет выполняться с учетом строительных норм, навес будет надежным и служить длительный период времени.
Видео инструкция по установке навеса из поликарбоната своими руками

У вас есть вопросы? Хотите узнать стоимость? Укажите свой номер телефона, и мы свяжемся с вами в течение 5 минут.

skimpro.ru

Навес из поликарбоната своими руками

Поликарбонат – сравнительно современный материал, но благодаря своим эксплуатационным характеристикам довольно быстро завоевал доверие потребителей. Конечно основная и самая ценная его особенность – способность пропускать свет. То есть у стекла теперь появилась достойная альтернатива. Поэтому навес к дому из поликарбоната уже не диковинка, а норма, продиктованная жизненной необходимостью, позволяющая экономить электроэнергию. Ведь им легко реализовать прозрачные стены и крышу. При этом относительно простой монтаж даже начинающим мастерам позволяет создавать практически произведения искусства. Отличная гибкость, прочность материала позволяет монтировать достаточно сложные архитектурные решения с необычной геометрией.

Содержание статьи

Какой поликарбонат выбрать для навеса

Как известно, поликарбонат делится на подвиды: сотовый и сплошной. Конечно, для навеса можно взять любой – помещение всё равно «подсобное», особых требований нет. Поэтому в основном, на выбор влияет тип постройки – если требуется конструкция сложной формы, то и поликарбонат берётся более мягкий, податливый.

При этом, какой выбрать поликарбонат для навеса – сотовый или монолитный принципиального значения не имеет.

Однако практика показывает успешную эксплуатацию сплошного профилированного поликарбоната. Его профиль точь-в-точь как у профлиста. Поэтому пристроить такой навес к дому из поликарбоната своими руками совсем несложно.

Как сделать навес из поликарбоната своими руками

Для навесов, установленных обособленно и примыкающих к дому могут использоваться одни и те же приёмы и материалы. Конечно, они должны поддерживать общую дизайнерскую идею, гармонично сочетаться с имеющимися постройками. Вообще кто сказал, что навес должен быть в единственном числе – их вполне может быть несколько. При этом они могут быть абсолютно разными:

• Односкатные навесы – наиболее простая, часто встречающаяся конструкция, примыкающая к дому. Угол наклона крыши часто ориентирован на быстрый сход осадков.
• Двускатные конструкции – конструктивно более сложны, эксплуатируются отдельно стоящими сооружениями.
• Полукруглая – арочная форма навеса. Всегда привлекает своей необычностью и оригинальностью. Актуальна не только для отдельно стоящих построек, но и козырьков, расположенных над входными дверьми домов.
• Купольные и волнообразные формы – отличный декоративный или защитный элемент.
• Многоуровневые конструкции, строятся сугубо для декоративных целей, и никакой функциональности не несут.

Мы же реализуем самый простой односкатный навес, и опишем некоторые особенности более сложных конструкций. Произведём расчет навеса из поликарбоната.

Спланируем работы

Для устройства навеса понадобится изготовить столбы, прогоны, стропила и возможно обрешётку. Всё рассчитывается исходя из высоты и площади. Из неё получается число листов поликарбоната, при этом важно учесть, какой поликарбонат для навеса планируется использовать. Это значит, что профилированная кровля рассчитывается по принципу профлиста, то есть с учётом своей практической ширины.

Подготовим площадку

Как обычно всё начинается с разметки – необходимо прямо на местности обозначить площадь будущего навеса, местоположение опор. Обычно строят навес из поликарбоната во дворе дома. Поэтому возводить опоры нужно только с одной стороны, ведь с другой обычно капитальная стена. Однако, необходимо верно оценить ситуацию – если площадь навеса планируется большая, возможно понадобятся и промежуточные опоры. Их можно устроить в виде поддерживающих колонн, а уменьшить количество устройством дополнительного прогона под стропила.

Схема навеса из поликарбоната

После того как определились с количеством, под них бурятся ямы, которые лучше заранее запланировать ниже глубины промерзания грунта. А на дне, по кругу выбрать землю, тем самым увеличить площадь опоры. Она не позволит свае проседать, ведь снеговая нагрузка на пологом навесе немаленькая. При этом увеличенный диаметр сваи удержит её на заданной глубине во время сезонного пучения грунтов.

Изготовим основание для опор

Перед заливкой свай бетоном устроим им гидроизоляцию – свернём из рубероида цилиндры и поместим их в ямы. Для удобства заливки полезно изготовить загрузочную воронку – опалубка из рубероида прижмётся, это в разы увеличит аккуратность и скорость укладки бетона. Не забудем про арматуру. На этот раз сваи будут заливаться по уровню земли – не забываем, что всё в итоге накроется общей крышей, и нет нужды излишне страховаться.

Однако, монтаж навеса из поликарбоната заключается не только в устройстве крыши. Если пол ещё не запланирован, пришло время определиться – возможно, что понадобятся дополнительные бетонные работы. Например, под плитку необходимо устройство стяжки. Снова всё начинается с разметки – по периметру нужна опалубка:

• Забиваем для неё в землю клинья. После жидкостным или лазерным уровнем отмечаем по ним общую горизонталь.
• Пока свобода передвижений не ограничена досками опалубки, подсыпаем подушку, но не всю площадь – периметр оставляем свободным. Его подсыплем после того, как полностью установим опалубку в горизонт. Для того чтоб работа шла быстро и качественно, доски для неё должны быть кромлёными – будем ровнять бетон по краю доски.
• Распределим и навяжем арматурную сетку, два слоя – без неё укладывать бетон нет никакого смысла. Причём это должна быть именно арматура, а не кладочная сетка, которой часто заменяют арматуру при внутренних работах – здесь «улица» задаёт требования прочности.
• Укладываем бетон, ровняем длинным правилом по краям досок опалубки, добиваясь ровной поверхности. Железнить и заглаживать не нужно, под плитку достаточно хорошо выровненной «шершавой» стяжки.

Если предполагается пол «палубного» типа, то под него полезно сделать бетонные лаги. Такая решётка, сделанная по принципу облегчённого ленточного фундамента, гарантирует долгую эксплуатацию пола без перекосов и провалов.

Подготовка, для того чтоб пристроить к дому навес из поликарбоната окончена – переходим к установке опор.

Опоры – столбы

До этого времени мы намеренно не занимались столбами, чтоб после подготовки их изготовить абсолютно одинаковыми и все как один установить на бетонные основания. Это автоматически задаст верхний горизонтальный уровень, а значит не потребуется их пилить на высоте. Так как основание изготовлено бетонное, сам кровельный материал имеет большой срок эксплуатации, выходит, что в качестве материала для конструктивных элементов предпочтительно рассматривать металл. Однако при желании реально построить и деревянный навес из поликарбоната, просто дерево необходимо защитить. При этом часто бывает, что навес сам собой переквалифицируется в уютную беседку. Ведь дерево создаёт атмосферу домашнего комфорта.

Наши столбы будут из металла. Для них хорошо подойдёт профильная труба, а если использовать «нкт», то прочности будет даже с избытком:

• Режем их в размер. Если будем крепить в бетон анкерами, приварим к столбам нижние площадки с отверстиями. Но можно просто привариться к арматуре столбов.
• Столбы необходимо тщательно откорректировать в строго вертикальное положение.
• Укладываем и привариваем поверх столбов перемычку из такой же трубы – «лежанку» для стропил.

После этого на капитальной стене дома анкерами крепим подвесные опоры – «гнёзда» под стропила. Сплошной «лежень» специально под них смысла делать нет.

Стропила и форма навеса

Однако всё это справедливо, когда строится односкатный навес из поликарбоната. Но стропила – ключевой момент, ведь их форма определяет общую конфигурацию крыши:

• Если расстояния сравнительно небольшие, то простые прямые стропила зададут ровную плоскость.
• Когда площадь навеса большая, стропила могут прогнуться под тяжестью снега. Чтоб избежать промежуточных опор и увеличить прочность, можно применить стропильные фермы. Здесь важно правильно оценить возможности конструкции. В идеале стропильная система должна быть жёсткой, чтоб исключить прогибы, излишние напряжения поликарбоната.
• А стропильные фермы в свою очередь могут быть любой формы. Таким образом легко создаётся прямой, асимметричный или арочный навес из поликарбоната. Однако для крыши изогнутой формы нужно выбрать сотовый поликарбонат небольшой толщины. Он более гибок и податлив по сравнению с другими видами.

Раскрепим готовые стропила: одной стороной уложим в опоры на капитальной стене дома, другой разложим на горизонтальной перемычке столбов.

Набьём обрешётку

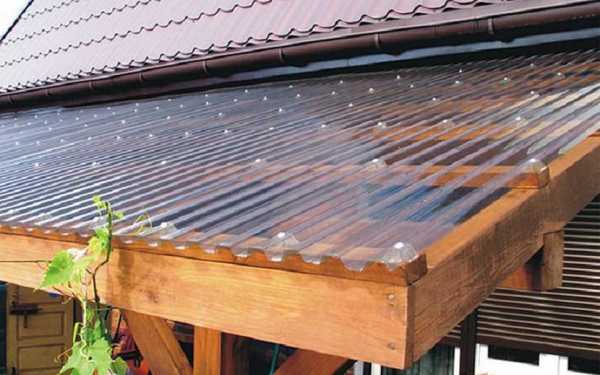

Профилированный поликарбонат сравнительно мягкий материал. Его легко продавить, но за счёт собственной упругости он сразу восстанавливает первоначальную форму. Поэтому прямо на стропила его не постелить, необходима обрешётка. Причём широкая – лучше из досок.

Для обрешётки возьмём обрезную дюймовку шириной 10-15 см. Предварительно отшлифовав, обработаем антисептиком и пропиткой против возгорания. Видимые стороны хорошо покрасить защитной фасадной краской семейства «белинка». С подобной обрешёткой надёжность конструкции значительно повышается, уже не очень-то важна сама толщина поликарбоната для навеса. Шаг выбирается произвольный, однако нелогично, когда он меньше ширины доски. Для него более подходит размер в одну или две ширины доски обрешётки.

Покроем поликарбонатом

Закрываем навес поликарбонатом. Приворачиваем на кровельные саморезы с резиновыми шайбами. Все действия стандартные, как для работы с профлистом:

• Укладываем нижний ряд, но не крепим самый верх листа.
• Монтируем второй и последующие ряды. Верх листов проворачиваем, когда он будет уже накрыт следующим.

Лёгкий навес из поликарбоната – видео

В добавок к приведенной инструкции предлагаем вам визуально оценить все этапы строительства навеса.

Адаптируем готовый навес

Если к дому уже пристроен навес – стоит задуматься не о том, как сделать навес из поликарбоната, а как проще заменить его кровлю.

Тем более, что это намного проще, чем строить всё «с нуля». Определим порядок действий:

• После демонтажа кровли первым делом проверяем горизонтальное положение столбов и горизонтальное положение прогонов.
• Если нашлись недостатки – исправляем. Для этого домкратим столбы и подливаем бетоном, чтоб не проседали. Параллельно правим вертикали, возможно для этого понадобиться пробурить и забетонить новые сваи. Это даже лучше – сразу исправим ненадёжные места.
• Оцениваем состояние стропил, если есть предпосылки для прогиба – готовим новые дополнительные столбы и прогон. Однако, не лишним будет проработать вариант изготовления стропильных ферм.
• Проверяем состояние и правильность монтажа обрешётки, по необходимости прореживаем или наоборот добавляем. Не забываем защищать пропитками и облагораживать краской по дереву.
• После реанимационных мер уточняем, какая толщина поликарбоната для навеса будет наиболее подходящей. После монтируем выбранный кровельный материал.

Уход за навесом

Как любой другой, навес для крыльца из поликарбоната нуждается в водоотведении. Поэтому сразу по готовности кровли необходимо смонтировать водосточные желоба, трубы и обеспечить водоотведение. Затягивать с этим не стоит, так как сырость всегда губительно влияет на бетонные конструкции – замерзая, сырой грунт вспучивается значительно сильней, с лёгкостью ломая при этом и более значимые, массивные конструкции.

Сам профилированный поликарбонат в своём роде лучший поликарбонат для навеса и в каком-то специальном обслуживании не нуждается. Поэтому уход за навесом чаще всего заключается в контроле вертикального и горизонтального положения прогонов и столбов. При этом регулярно обновляется лакокрасочный слой конструктивных элементов.

Что в итоге

Очевидно, что не так уж и трудно построить навес из поликарбоната своими руками, чертежи и схемы любого из вариантов находятся в свободном доступе. Причём, первоначально построив относительно простой вариант, его всегда можно дополнить декоративными элементами – постройки подобного типа легко превращаются в респектабельные функциональные помещения.

Пожалуйста, оцените статью: Загрузка…

stroy-okey.ru

5 мастер-классов + инструктаж по изготовлению

Поликарбонат – один из самых практичных и красивых современных материалов для строительства. Он сравнительно новый, т.к. появился всего лишь пару десятков лет назад. Поликарбонат не только надежен и обладает отличной прочностью, но и преображает своим наличием на садовых постройках весь ландшафтный дизайн! Специалисты утверждают, что такие прозрачные панели придают окружающему пространству элемент воздушности и легкости.

Особенно красивыми получаются навесы из поликарбоната для дачи или загородного дома. Если вы остановили выбор именно на таком покрытии, тогда изучайте технологию его монтажа вместе с нами!

Поликарбонат – легкий и прочный современный материал, незаменимый для создания светопрозрачных конструкций – куполов, козырьков, навесов любого размера, а также те надежным и герметичным.

Сам по себе он представляет термореактивную пластмассу, выпущенную в виде монолитного или сотового листа. Все его виды обладают достаточно хорошей прочностью, а потому подходят как для частного, так и промышленного строительства. А разнообразие цветов радует душу даже самого требовательного дизайнера!

Виды и типы поликарбоната для частного домостроения

По внутренней структуре поликарбонат сегодня выпускают такой:

Чтобы понять, как выглядят ячейки, посмотрите сбоку на разрезанный лист поликарбоната. Вы увидите узор по типу сот, образованный из ребер жесткости. Это прямоугольные и треугольные полости с воздухом, благодаря которым и достигается нужная тепло- и шумоизоляция материала. Конечно, чем сложнее структура сотового поликарбоната, и чем он толще, тем прочнее получится крыша.

Поликарбонат без сот называется монолитным. Он представляет собой одну сплошную прозрачную плиту, которая внешне напоминает обычное стекло, только намного прочнее и легче по весу. Как покрытие для дачного навеса подходит замечательно.

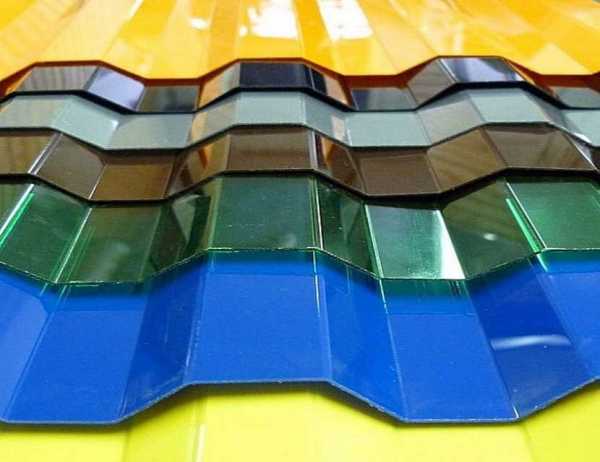

Сегодня также выпускают профилированные панели с формой волн, которые в народе называют «прозрачным шифером». В работе этот материал также прост, как и обычный поликарбонат, единственное, под него нужны специальные профили:

К слову, волнистый поликарбонат настолько прочный, что даже не повреждается градом и не царапается. Действительно полезная новинка строительного рынка.

Что лучше: цветные или прозрачные листы?

Благодаря большому выбору оттенка вы можете построить навес из поликарбоната такого дизайна, что он будет радовать глаз и не станет надоедать. Чего только стоит желтый цвет, который выглядит солнечным в любую непогоду и поднимает настроение!

Вот самые популярные оттенки и профили поликарбоната:

Сегодня выпускают и золотые, и серебристые, и бронзовые листы. Вообще цветные панели стоят немного дороже, зато их окрашивают по всему объему еще в заводских условиях, благодаря чему те не теряют своей насыщенности оттенка даже со временем.

А при выборе самого цвета учитывайте такую забавную особенность полупрозрачного навеса: все, что будет находиться под ним, окрасится в цвет крыши. Т.е., если вы устанавливаете синий поликарбонат над шашлычницей, не удивляйтесь, что мясо станет выглядеть неаппетитно.

Довольно досадно бывает, когда шикарный автомобиль на своей новой стоянке под красивой крышей неожиданно приобретает такой унылый оттенок, что и гостям показать стыдно. Поэтому ориентируйтесь в плане эстетичности не сколько на цвет крыши навеса, сколько на то, не станут ли под ним все кошки серыми.

Вот интересный видео-обзор современного поликарбоната для малого строительства:

Отдельно укажем на такой подводный камень. Раз поликарбонат нужен в нашем случае конкретно для навеса, то логично, что он будет защищать от солнца. Это значит, что поликарбонатные листы будут постоянно находиться под прямыми солнечными лучами. Вот как раз качественные листы для этой цели покрывают специальной пленкой от ультрафиолета.

Это – важный коэкструзионный слой, а низкокачественную продукцию выпускают иногда и без него. В итоге срок службы материала оказывается ниже минимум в 10 раз. Чтобы понять, есть ли ультрафиолетовая защита на листе, внимательно осмотрите срез, который должен переливаться на солнце слабым голубым оттенком. И не перепутайте с УФ-защитой защитной транспортной пленки, которую легко снимают с панелей уже после монтажа.

Также еще на этом этапе вам нужно определиться, какие именно вы будете использовать аксессуары для крепления поликарбоната. Это во многом определит долговечность навеса и то, как часто он будет требовать ремонт.

Ведь далеко не всегда все решает шаг крепления – качество крепежа также важно. Например, нередки случаи, когда вполне добротная крыша навеса разрушалась из-за того, что с нее была сорвана головка самореза или сама шайба продавила поликарбонат.

Расчет несущей способности поликарбоната

Итак, что касается параметров листов, отталкивайтесь от того, что большинство из них выпускают 210 сантиметров шириной и около 2-2,5 см толщиной. Длина при этом 6 или 12 метров. При кажущейся визуальной легкости, этот материал все-таки имеет вес, который важно учитывать при изготовлении навесов из поликарбоната: около 800 г на каждый квадратный метр.

То, насколько выбранный вид поликарбоната способен выдерживать на себе давление снегом, всегда указывают на его упаковке. В общей сложности в проектировании обрешетки ориентируйтесь на такие данные:

Также есть такой неприятный момент: из недостаточно прочных соединительных профилей панели способны попросту выскочить под нагрузкой, если не лопнуть. Причем чаще всего, к сожалению, это происходит именно с арочными конструкциями.

Самые слабые места, у которых несущая способность почти в 1,5 раза ниже, находятся в коньковой и карнизной зоне двускатной или арочной прозрачной крыши. Поэтому в этих местах нужно уменьшить шаг обрешетки в 2-3 раза, чем по всей остальной крыше.

Учитывайте также вот что: убирать снег с поликарбоната довольно сложно, плюс это легко повреждает покрытие, поэтому изначально рассчитывайте на максимальные нагрузки. И не только на крышу, но и на конструкцию навеса в целом.

Дело в том, что если обрушится сам поликарбонат, то это обойдется «малой кровью» – панели не образуют осколков и довольно легко заменяются. А вот шапка снега, которая не смогла проломить крышу, но сломит стойки, приведет к куда более серьезным последствиям.

Казалось бы, что ничего сложного в таких расчетах нет. Но учитывайте, что часто европейские производители часто указывают только критическую нагрузку, а не расчетную. Речь идет о разрушающем значении, к которому нужно применять понижающий коэффициент надежности. Т.е., если, к примеру, критическая нагрузка равна 250 кг, то при применении коэффициента 1,4 уже получится существенно меньше – 178,5 кг/м².

Кроме того, параметры от разных производителей нельзя напрямую применять к похожим материалам, даже если те на вид почти не отличаются друг от друга. Дело в том, что многое зависит от толщины листа, шага ребер жесткости и даже использованного для производства сырья.

И не все из перечисленного получится определить на глаз. Вот почему, чем легче версия почти одинаковых листов, чем вторая, тем она более хрупка и тем меньше способна выдерживать нагрузки. Не поленитесь разузнать всю нужную информацию про приобретаемую продукцию!

Выбор крепежных элементов для качественной конструкции

Главное отличие поликарбоната от многих современных кровельных материалов том, что он имеет высокий коэффициент термического расширения. Это многое дает в плане удобства монтажа, т.к. теперь у листов есть некий «простор».

И ваша главная задача сделать так, чтобы этот простор при этом был максимально герметичным, для чего и существуют специальные системы крепления. Они довольно удобные в работе и не требуют использования специальной техники или инструментов.

В России сегодня преимущественно листы поликарбоната крепят между собой при помощи профилей, но за рубежом более популярна замковая система. У нас такие замковые системы только входят в обиход, поэтому когда встретите их в продаже или на специализированном сайте, то теперь узнаете.

Внимательно подбирайте также шайбы: обязательно должно быть в наличии уплотнение, которое обеспечит плотное соединение, и качественная шляпка с заглушкой.

Если вы определились с цветом, толщиной и формой поликарбонатных листов, тогда давайте более внимательно изучим саму технологию монтажа этого покрытия на деревянный и металлический навес.

Односкатный навес под сотовый поликарбонат

Первым делом мы научим вас строить простой, но надежный односкатный навес с прозрачной крышей из поликарбоната. Схема такого монтажа достаточно проста:

Итак, шаг за шагом:

• Шаг 1. Заранее выкопайте яму под фундамент и накройте ее куском геотекстиля.
• Шаг 2. В середину такой ямы установите столб, и зафиксируйте его временными подпорками. Предварительно гидроизолируйте конец столба разогретым битумом.
• Шаг 3. Свободное пространство засыпьте щебнем, а затем залейте цементным молочком.
• Шаг 4. Нижний конец столба вгоните в отрезок трубы.
• Шаг 5. На дно ямы насыпьте слой щебня уровнем в 15 см и установите опоры.
• Шаг 6. Теперь в образовавшееся свободное пространство досыпьте обычного грунта и хорошо утрамбуйте.

Переходим к установке стропил:

• Шаг 1. Строительным уровнем разметьте на стене линию для будущего бруса.
• Шаг 2. Зафиксируйте привязку за счет анкеров.
• Шаг 3. Установите на передние опоры балку, которая впоследствии будет удерживать на себе всю кровлю.
• Шаг 4. Фиксируйте балки перекрытия к обвязке при помощи специальных крепежных пластин, в которых минимум по три метиза.
• Шаг 5. На этом этапе обработайте весь деревянный навес антисептиком и антипиреном.

А теперь монтируем поликарбонат:

• Шаг 1. Подготовьте термошайбы с саморезами. Рассчитайте их количество на каждый лист.
• Шаг 2. Фиксируйте саморезы строго перпендикулярно к поверхности крыши, старайтесь не перетягивать.
• Шаг 3. Соедините поликарбонатные листы между собой профилем с резиновой прокладкой. Он состоит из двух частей, первая из которых фиксируется к дереву, а вторая защелкивается на первой, таким образом прочно зажимая листы между собой.
• Шаг 4. Загерметизируйте срезы поликарбонатных листов перфолентой, на которую наденьте торцовочный профиль.

Как видите, ничего сложного!

Плоский навес с цветным монолитным поликарбонатом

Посмотрите, насколько более выигрышно смотрится такой же навес, как предыдущий, но с цветным поликарбонатом и выкрашенными в белый цвет деталями каркаса:

Давайте рассмотрим внимательно, какая технология строительства такого навеса:

• Шаг 1. Сначала устраиваются сваи для будущего фундамента.  На них крепятся стойки каркаса.
• Шаг 2. Для этого навеса понадобилось 8 стропил из досок 20х5 см.
• Шаг 3. Теперь нужно изготовить обрешетку из брусков 50х50 мм. В самих стропилах выпиливаются специальные пазы.
• Шаг 4. Обрешетка фиксируется оцинкованными винтовыми гвоздями.
• Шаг 5. Нужно окрасить обрешетку и стропила краской для открытой атмосферы, которая не выгорит со временем под солнцем и надежно защитит весь каркас от разрушения.
• Шаг 6. На этом этапе уже можно переходить к монтажу поликарбоната.

И вот добротный каркас готов!

Арочный навес для гнутого поликарбоната

А теперь – о технологии изготовления арочного навеса из поликарбоната. К счастью, этот материал по своим прочностным характеристикам похож на силикатное стекло: не царапается, не разбивается и в отличие от стекла еще и гнется, легко принимая арочную форму:

Для изготовления такого навеса вам понадобится трубогиб, как в пошаговом мастер-классе ниже, или удобнее будет заказать фермы нужной формы в какой-нибудь фирме:

Сам поликарбонат делает стильным даже самый унылый каркас из металла, который удалось приварить к дому:

А теперь посмотрите, какие красивые навесы получаются, если изготовить арки немного более сложной формы:

Для сравнения: накрывать такой навес обычным защитным тентом – дело хлопотное, ведь все это плохо защищает бассейн от разносимой ветром грязи. А вот полупрозрачный стационарный навес подходит для этой цели как нельзя лучше!

Давайте рассмотрим технологию изготовления такого навеса:

• Шаг 1. Изготовьте двойные металлические дуги под поликарбонат. Такие удобнее всего заказывать на заводе – получаются и более аккуратными, и более надежными.
• Шаг 2. Выставьте стойки под навес.
• Шаг 3. Сварите обвязку и установите дуги.
• Шаг 4. Приварите обрешетку к аркам.
• Шаг 5. Уложите поликарбонат толщиной 8 мм прямо на дуги.

В этом проекте используются листы длиной 12 метров. Для монтажа используйте специальные саморезы. Синий цвет тут, кстати, выбран не случайно: на цвет воды в бассейне это влияет наилучшим образом.

Навес из цветного поликарбоната и кованного металла

Если у вас двух- или трехэтажный частный дом и даже есть балкон, то почему бы не сделать для него такой красивый цветной козырек? Сегодня этот архитектурный элемент достаточно модный, а в реализации – не сложный:

Еще один вариант в таком же стиле, но уже с эффектными кованными вставками:

Давайте разберем саму технологию изготовления металлического навеса под цветной поликарбонат:

• Шаг 1. Собираем металлический каркас прямо на объекте, при помощи сварки или шурупов.
• Шаг 2. Теперь нужно поднять на высоту поликарбонат так, чтобы его не повредить. Для этого приставьте лестницу и закрепите веревки, которые помогут поднять лист.
• Шаг 3. Установите поликарбонат на кровлю при помощи алюминиевых полос и предназначенных для этой задачи кровельных саморезов. Крайне важно закрепить лист так, чтобы его в последствии не сорвало ветром, а ветер на высоте намного сильнее.
• Шаг 4. Снимите защитную пленку, а на торце листа зафиксируйте заглушки.
• Шаг 5. Дополнительно с одной стороны навеса по желанию установите еще стену из поликарбоната, закрепите таким же способом и отрежьте все выступающие части.

Смотрится такой навес отлично, и служит не только защитой от дождя, но и эффектным архитектурным элементом дома, который заметен издалека.

Сочетание прозрачных листов и деревянных вставок

И, наконец, одно из самых стильных дизайнерских решений, когда прозрачность поликарбоната эффектно сочетается с белым деревом и вырезанными кругами. Любите солнечные зайчики? Их будет много!

Технология строительства такого навеса самая обычная, только сверху монолитные панели накрываются дополнительной крышей из пластика или тонкого дерева:

Если у вас остались вопросы про устройству таких навесов – задавайте, будем рады вам ответить!

krovgid.com

Как сделать навес из поликарбоната

При облагораживании загородного дома стоит продумать каждую деталь, чтобы в результате у вас было хорошее место для отдыха. Например, при организации зоны отдыха стоит соорудить навес. Для этой цели можно использовать поликарбонат. Этот материал имеет достаточную прочность, поэтому стоит узнать некоторые подробности изготовления постройки именно из него. В этой статье можно ознакомиться с пошаговой инструкцией того, как сделать навес из поликарбоната. Также вы сможете просмотреть несколько чертежей, на которых предлагаются варианты обустройства этой конструкции. Поэтому даже если вы новичок в строительстве, то эта статья поможет вам получить общее представление о работе, а также попробовать свои силы.

Достоинства

Для изготовления прозрачных кровель, поликарбонат себя зарекомендовал с положительной стороны. В отличие от стекла и пластика, этот материал удобен в работе. Края изделия оснащены ребрами жесткости, благодаря чему листы можно сгибать без плохих последствий. Поэтому предоставляется возможность сооружать навесы любых плоскостей, даже полукруглых. Другое достоинство материала в разнообразной окраске. Плюс ко всему, прозрачность материала усиливает освещение закрываемого участка.

Листы с тем или иным оттенком приглушают солнечные лучи. Так что даже в самую жаркую погоду находиться под навесом из поликарбоната будет безопасно.

Разработка проекта

Прежде всего стоит обдумать конструкцию будущего навеса над крыльцом или другим местом. Для изготовления проекта потребуется подумать о следующих параметрах:

1. Измерение площадки и расчет каркаса.
2. Определение вида материала для каркаса. Это может быть металл или дерево.
3. Определение с типом поликарбоната – монолитный или сотовый.
4. Составление чертежей.

Что касается чертежей, то в конце статьи, можно ознакомиться с некоторыми из вариантов. Например, некоторые можно взять за основу и добавить нечто свое.

Инструмент и подготовительные работы

Для работы с таким материалом, следует иметь под руками следующий набор инструментов и материала:

• материал для каркаса – дерево или металл;
• оцинкованные саморезы;
• поликарбонат;
• стыковочный торцевой профиль;
• пресс-шайбы;
• необходимые крепежные элементы;
• песок и цемент для монтажа опор каркаса;
• щебень;
• краска, соответственно по дереву или металлу;
• ножовка;
• шуруповерт;
• дрель;
• уровень;
• рулетка;
• сварочный аппарат на случай сборки металлического каркаса.

Если весь материал/инструмент собран можно приступать к первому подготовительному этапу. Для установки опор необходимо выкопать ямку глубиной до 600 мм. Это на тот случай, если навес планируется соорудить большой. Столбы опоры должны располагаться на расстоянии 1–1,5 м. Проделав такую работу, дальнейший каркас можно будет крепить к опорам.

Если навес делается небольшой и планируется устанавливать над крыльцом, то, возможно, опоры не потребуются. Достаточно будет несколько анкерных крепежей к стене.

Особенности изготовления каркаса

Как говорилось выше, изготовить каркас можно как из дерева, так и из металлического профиля. Выбор зависит от требуемой прочности конечного изделия. Например, если навес изготавливается для пикника и отдыха, то можно соорудить каркас из бруса. Если же требуется укрытие для автомобиля, то предпочтительней изготовить надежный каркас из металла. В последнем случае без навыков сварщика никак не обойтись. Если таковых у вас нет, то потребуется помощь квалифицированного сварщика.

Опора для навеса

В целях экономии можно приобрести готовый каркас, который собирается болтами. Такая конструкция, понятное дело, не будет такой прочной, как сваренный каркас, но в некоторых случаях единственно верное решение.

Итак, для изготовления такого каркаса потребуется металлический профиль сечением 60×60 мм или 100×100 мм. Выбор профиля зависит от нагрузки. Например, для прогона можно выбрать профиль с меньшим сечением – 40×40 или 60×60 мм. Для обрешетки и вовсе меньше, можно использовать 20×20 мм.

Каркас навеса из квадратной трубы

Ранее забетонированные стойки в первую очередь необходимо обвязать вверху. Это обеспечит конструкции большую жесткость. Дополнительно обвязку можно сделать снизу и посередине. Если навес будет над крыльцом, то часть опор будет на стене, а другая на опорных столбах (на случай, если размер достаточно большой).

Для верхней части конструкции сооружается арка. Чтобы сделать гнутые элементы, потребуется трубогиб. Так, можно будет изготовить арку из металлического профиля. Уже готовый каркас покрывается антикоррозийным составом, а после покрывается желаемым цветом краски.

Особенности установки поликарбоната

Стоит отметить и некоторые особенности крепления поликарбоната к каркасу. Для арки следует приобрести листы толщиной в 8 мм. Чем больше следует выгнуть лист, тем меньшая должна быть его толщина. Если кровля навеса прямая, то листы покрытия могут иметь 10 мм толщины.

Отдельные заготовки необходимо нарезать ножовкой или циркулярной пилой. Но учтите при резке, длина листов должна быть такой, чтобы за края конструкции они выглядывали на 100–150 мм. В процессе резки нельзя допускать вибрации изделия. Это может вызвать появление трещин на материале.

Некоторые специалисты выполняют резку поликарбоната прямо в защитной пленке. Благодаря этому имеется меньший риск повреждения листа в ходе его подготовки.

Резка поликарбоната

Более того, при укладке листа не перепутайте сторону. Та сторона, которая имеет защитную пленку должна быть направлена вверх, так как на ней имеется защита от ультрафиолета.

Чтобы соединить листы используется стыковочный профиль. Перед тем как закручивать саморез, предварительно просверлите в поликарбонате отверстия. Они должны быть немного больше диаметра самореза. Закручивать саморезы следует через специальные шайбы, имеющие резиновую прокладку. Также важно организовать небольшой зазор в местах стыковки листов. Достаточно оставить 3 мм для расширения материала при нагревании. Что касается торцевой части листа, то она закрывается торцевым профилем.

Пошаговая инструкция

Представляем вам краткую пошаговую инструкцию по изготовлению навеса из поликарбоната над крыльцом и с опорными стойками на основе деревянного каркаса:

1. Сначала бетонируются опоры в землю.
2. Все деревянные заготовки необходимо обработать антикоррозийным составом. Особенно те, которые будут бетонироваться.
3. На стене дома крепите кронштейны, которые будут опорой для двух поперечных балок 120×60 мм. Для большей надежности, к стене можно закрепить брус по горизонтали.
4. Теперь необходимо установить поперечные балки на стойки и на опоры, закрепленные на стене.
5. В месте, где поперечная балка соединяется со стойкой, используйте металлические уголки.
6. Дальше необходимо соорудить обрешетку.
7. Когда каркас готов, необходимо прикрутить поликарбонат саморезами с термошайбами.

Закрепленный поликарбонат

Эта простая инструкция подтверждает слова, сказанные вначале этой статьи. Даже без особых строительных навыков, вам получится при желании сделать всю работу по изготовлению навеса самостоятельно. Если у вас есть личный опыт в таком строительстве, то оставляйте свои комментарии в конце этой статьи.

Видео

Фото

Несколько вариаций навесов из поликарбоната:

Раздвижной навес над бассейном

Оригинальный навес из поликарбоната

Навес у деревянного дома

Над террасой

На даче

Навес ломанной конструкции

Навес к дому

Над мангалом

Навес при въезде в гараж

Для стоянки

Для беседки

Небольшая конструкция

Большая крыша из поликарбоната

Изогнутой формы

Схемы

Предоставленные схемы помогут вам выбрать подходящий в вашем случае вариант проекта:

Чертеж навеса из поликарбоната

Проект для одной машины

Чертеж навеса возле ворот

Козырек

Проект навеса для веранды

kakpravilnosdelat.ru

Преимущества и недостатки навесов из поликарбоната. Как сделать конструкцию максимально эффективно, на что обратить внимание при постройке навеса из поликарбоната своими руками

В последние годы большого распространения и популярности получил поликарбонат. Теплицы, разнообразные навесы и многие другие конструкции из этого материала радуют пользователей своей простотой и многофункциональностью. Сегодняшнюю статью мы посвятим как раз теме навесам из поликарбоната, в которой выясним все нюансы этого сооружения,а также, на что обратить внимание при изготовлении навеса из поликарбоната своими руками.

Оглавление:

1. Основные свойства поликарбоната
2. Как правильно разработать проект
3. Выбор толщины материала для навеса из поликарбоната
4. Необходимый инструмент для изготовления навеса из поликарбоната своими руками
5. Как изготовить каркас для навеса
6. Пошаговая инструкция по монтажу навеса из поликарбоната своими руками
7. Советы по уходу за поликарбонатом

Основные свойства поликарбоната

Прежде чем говорить о изготовлении навеса из поликарбоната, необходимо понять, что же собой представляет этот материал, каких видов бывает и в чем его особенность. Итак, поликарбонат — это полимер, который применяется в различных промышленных сферах. Его производят из прозрачных гранул, которые методом литья или экструзии превращаются в светлые, прозрачные листы пластика.

  Поликарбонат бывает следующих видов:

• монолитный;
• сотовый;
• канальный (ячеистый).

Широкого применения обрели первые два, последний встречается довольно редко. Монолитный поликарбонат представляет собой прочные, сравнительно тяжелые листы. Этот тип считается отличной альтернативой стеклу, он намного легче и надежнее. Монолитные пластины бывают нескольких оттенков и тонов: прозрачные, матовые, непрозрачные. Отличается от сотового отсутствием воздушного слоя.

Сотовый поликарбонат представляет собой материал, который внутри имеет образованные пустоты. Их другим словом называют соты, от этого и символическое название вида. Сотовый поликарбонат многослойный, чем больше их тем крепче лист. Поликарбонат достаточно устойчив к ударам и возникновению различного характера трещинам. Имеет небольшой вес и отличается низкой теплопроводностью. Этот вид высокоустойчив к ударам и имеет защитную пленку. Работая с этим видом поликарбоната важно учитывать способ его крепления. Сначала нужно сделать отверстие в материале и только потом вставлять в него саморез, а не просто загнать его шуруповертом в лист. Под воздействием температуры сотовый поликарбонат имеет свойство расширятся.   В таблице представлены основные преимущества и недостатки поликарбонатного материала.

Преимущества поликарбоната Недостатки поликарбоната 1.                  Имеет особенность повторной эксплуатации после переработки. 1.                  Не устойчив к ультрафиолетовым лучам, быстро теряет свои физические свойства.  2. Устойчив к низким и высоким температурам.  2. Склонный к гидролизу.  3. Легкий, прочный, стойкий к механическим нагрузкам.  3. Под напряжением быстро теряет свои механические и химические свойства.  4. Отличается хорошим светопропускающим качеством.    5.  Устойчив к кислой среде, различным растворам и окислителям.   6. Не поглощает влагу.   7. Трудновоспламеняемый.   8. Гибкий.   9. Прост в использовании. Имеет отличные звукоизоляционные характеристики.

Благодаря своей универсальности поликарбонат применяют в сельском хозяйстве, авто- и авиатехники и т.д.

Как правильно разработать проект

Поликарбонатные навесы устанавливают не только на возле домов, их используют в качестве укрытий для бассейнов, автомобилей, возле магазинов и других организациях. В сегодняшней статье мы рассмотрим простой вариант навеса из поликарбоната для частного дома, который будет под силу даже новичкам.

Начальным этапом в этом деле можно назвать разработку проекта будущего сооружения, который позволит наглядно представить конструкцию, определится с размерами и рассчитать количество необходимого материала. Специалисты рекомендуют неопытным мастерам обратить внимание на уже готовые чертежи самых простых задумок.

На этом этапе стоит окончательно определиться с типом материала, который будет взят за основу. Выбор материала напрямую зависит от предназначения готового навеса и его габаритов. При помощи строительный инструментов для измерения площади следует сделать замеры предполагаемой территории для установки навеса и выбрать тип опор для него.

Выбор толщины материала для навеса из поликарбоната

Выбор поликарбонатных панелей для сооружения навеса — это дело ответственное, ведь от материала зависит срок эксплуатации конструкции. Рассматривая тот или ной вид пластиковых листов стоит учесть количество годовых осадков в вашей местности, частоту обрешетки планируемого навеса и т.п. Поликарбонатные листы бывают толщиной от 4 до 25 мм, оптимальным размером для навеса станет лист 8-10 мм. Далее рассмотрим эти показатели подробнее.

Сотовый поликарбонат насчитывает как минимум пять разновидностей панелей различной толщины и структуры. Они отличаются между собой формами сот, ребрами жесткости и собственно плотностью. Выбирая для навеса сотовый поликарбонат лучше остановить свой выбор на средней толщины листах, этого будет достаточно для того, чтобы конструкция была устойчива к граду и огромному снежному покрову. Какой бы не был сотовый поликарбонат он обладает отличной звукоизоляцией.

Монтаж навеса из монолитного поликарбоната не менее удачный выбор. Этот тип материала реализуется 10 известных модификациях, которые отличаются не только толщиной, а и структурой поверхности панелей, их оттенками и вязкостью. Толщина монолитных панелей составляет 2-6 мм, по индивидуальных заказах производят листы толщиной до 12 мм.  Выбирая монолитный поликарбонат стоит обратить внимание на маркировку, так как некоторые модели не подходят для применения в местах близких к огню, другие используют в медицинских учреждениях и т.д. В зависимости от предназначения навеса некоторые мастера, что случается нередко, комбинируют виды поликарбоната. Этот материал очень популярен и в ландшафтном дизайне.



Необходимый инструмент для изготовления навеса из поликарбоната своими руками

Поликарбонат — это один из тех материалов, который без проблем подвергается обработке различными ручными и электрическими инструментами. Его можно с легкостью фрезеровать и термоформовать. Для работы с поликарбонатными панелями для изготовления навеса своими руками необходимо подготовить такие рабочие инструменты:

• нож строительный;
• рулетка;
• шуруповерт;
• болгарка;
• сварочный аппарат;
• молоток;
• шурупы;
• уголки металлические;
• электрический лобзик.

Ряд рабочего инвентаря зависит от типа материала для изготовления опор для навеса из поликарбоната своими руками.

Как изготовить каркас для навеса

Поликарбонат — это у нас основа для навеса, а для изготовления каркаса необходимо подобрать другой, выгодный, прочный, устойчивый материал. Классическим считается металлический каркас. Для его сборки используют сварочный аппарат, а также специальные крепежные элементы. Для небольших конструкций подходит алюминий, для габаритных сооружений можно взять  более тяжелые виды металла.

Некоторые хозяева собирают каркасы из дерева, но в таких случаях материал должен быть качественно обработан антибактериальными средствами. Деревянный каркас подразумевает укладку поперечных балок, которые стоит внимательно разместить, чтобы конструкция получилась пропорциональной и прочной.

Сборка каркаса — это пожалуй один из самых ответственных и трудоемких процессов в изготовлении навеса своими руками. От качества собранной основы под конструкцию будет зависеть ее безопасность и долговечность.

Простотой сборки и надежностью отличаются каркасы собраны из профильной трубы. Этот вариант хорошо сочетается с коваными деталями, имеет эстетический внешний вид и т.д. Профессионалы рекомендуют начинающим мастерам в процессе сборки каркаса для навеса обратится за помощью к более опытным специалистам.

Пошаговая инструкция по монтажу навеса из поликарбоната своими руками

Монтаж навеса из поликарбоната занимает немало времени, даже если это небольшое сооружения. Весь процесс работ производится в несколько шагов, которые кратко можно отобразить следующим образом.

Шаг 1. Подготовка места под установку конструкции.

Шаг 2. Подготовка котлованов под опоры для навеса.

Шаг 3. Сборка и установка каркаса.

Шаг 4. Установка листов из поликарбоната.

Далее рассмотрим детальнее каждый из вышеперечисленных шагов.

Проект сооружения готов, с материалом для каркаса определились, инструменты подготовлены… Следующим этапом монтажа навеса считается подготовка места под установку конструкции. Территорию необходимо убрать от мусора, зачистить от лишних грунтовых слоев. Если предполагается постройка навеса для автомобиля, то можно забетонировать основу или засыпать щебнем. Оригинальным вариантом также считается создание экопарковки ( с озеленением).

Расчищая местность под навес стоит спланировать и отмерить расположение опор и выкопать глубокие ямы для их установки. Когда котлованы готовы опоры располагаются по местам и фиксируются раствором бетона. Дальнейшие работы следует проводить после полного высыхания заливки.  Это займет около 4-х дней, все это время бетон нужно сбрызгивать водой, чтобы предотвратить появление трещин.

Самым распространенным вариантом считается арочный каркас. Установленные опоры соединяются между собой закладными деталями, далее укладываются горизонтальные балки. На этом этапе конструкцию называют верхней вязкой. Далее конструируется арка. Это не значит, что навес должен быть обязательно гнутым, его можно закрепить и в горизонтальном положении. Готовый каркас из металла обязательно обрабатывают антикоррозийными жидкостями и вскрывают краской. Каркасы для навесов у крыльца  крепятся при помощи специальных опор, которые загоняются непосредственно  в стену.

Завершающим этапом является установка и фиксация листов из поликарбоната.

Листы материала лучше нарезать заранее, поможет в этом ножовка, еще используют циркулярную пилу. Не спешите снимать защитную пленку из поликарбонатных панелей, на ней есть специальная разметка, которая позволит вырезать необходимые куски более аккуратно.  Кровельный материал крепится к каркасу нержавеющими болтами и саморезами. Если Вы выбрали сотовый поликарбонат позаботьтесь о наличии специальных термошайб. Для фиксации листов на стыках используют пластиковые (или алюминиевые) профили. На этом этапе работы следует снять защитную пленку из материала. Не маловажным моментом для поликарбонатного навеса является герметизация торцов листа. В качестве герметика чаще всего применяют алюминиевую ленту.  Это позволяет защитить конструкцию от проникновения влаги во внутрь сооружения. Приобретая средства для для обработки стыков поликарбонатного материала, стоит обращать внимание на наличие акрила в средстве. Покупать следует жидкости без него.

Советы по уходу за поликарбонатом

Для того чтобы проблемы с поликарбонатным покрытием не возникали в ближайшие несколько лет, необходимо соблюдать правила ухода за материалом.

Во-первых, протирать поверхность нужно при помощи мягкой губки и моющих средств с простым составом.

Во-вторых, чистку различными растворами типа уайт-спирта не проводят на стороне покрытой защитным слоем.

В-третьих, после любой чистящей операции поликарбонатное покрытие следует тщательно промыть водой.

В случае появления микротрещин на поверхности материала лучше сразу обработать их прозрачными силиконовыми средствами.

Для детальной информации по правильному монтажу навеса из поликарбоната своими руками смотрите видео:

strport.ru

Как сделать навес из поликарбоната своими руками

Поликарбонат – один из наиболее спорных материалов на современном строительном рынке. С одной стороны, его достоинства – легкость, гибкость, невысокая цена и простота изготовления конструкций, а с другой – хрупкость и недолгий срок службы. Поликарбонат хорошо вписывается в современную архитектуру и пропускает солнечный свет, что и определяет область его применения в качестве материала для различных навесов – для машины, над крыльцом, над зоной отдыха.

Инструмент и подготовительные работы

Для сооружения навеса из поликарбоната потребуются следующие материалы и инструменты:

• материал для каркаса – металлический профиль квадратного и круглого сечения или брус и рейки из дерева,
• саморезы оцинкованные, пресс-шайбы, анкерные болты и прочие приспособления для крепежа в зависимости от материала каркаса,
• поликарбонат толщиной 8-10 мм и стыковочный и торцевой профиль для него,
• краска для наружных работ для каркаса (по дереву или по металлу),
• щебень, песок и цемент для установки стоек, если навес будет устанавливаться на землю,
• ножовка или циркулярная пила,
• дрель и шуруповерт,
• рулетка и уровень,
• сварочный аппарат для сборки металлического каркаса.

Перед работой необходимо точно определить размеры будущей конструкции и подготовить проект навеса, определиться с тем, как он будет крепиться, на земле или на стене дома. Стоит помнить, что размер навеса для эффективной защиты от солнца и дождя должен быть чуть больше, чем защищаемая поверхность. Так, планируя навес для автомобиля, следует оставить, как минимум, по 50-70 см со всех сторон.

Если навес будет располагаться на земле, то сперва нужно подготовить площадку – очистить ее, и утрамбовать грунт, забетонировать или засыпать мелким щебнем. В установленных местах перед бетонированием необходимо выкопать ямки глубиной 50-60 см для опор будущего навеса. Количество опор и их расположение зависят от нагрузки на конструкцию и типа грунта – при обильных снегопадах их следует ставить каждые 1-1,5 метра. Установка металлических закладных деталей существенно упростит дальнейшее возведение навеса, так как опоры будут крепиться именно к ним, а не в бетон.

Каркас

Каркас для навеса из поликарбоната может быть выполнен из дерева или металлического профиля, в зависимости от требований, предъявляемых к его прочности. Так, навес для площадки для отдыха и пикников вполне может быть изготовлен из бруса, а для автомобиля – предпочтительнее из металла. Металлический каркас надежнее, однако, для его сборки понадобится сварочный аппарат и навыки сварки, поэтому, зачастую, возведение такого каркаса доверяют специалистам.

Но сегодня на рынке есть предложения сборных металлических каркасов на болтовых соединениях, которые несколько дороже простого профиля, но позволяют сэкономить на сварке.

Если каркас будет изготовлен из металла, то для опор подбирают профиль квадратного сечения размерами от 60*60 до 100*100 мм в зависимости от предполагаемых нагрузок. Для прогонов подойдет профильная труба 60*60 или 40*40 мм, для обрешетки 40*20 или 20*20 мм.

Вначале в подготовленные ямки насыпается песчаная подушка, строго вертикально по уровню устанавливаются опоры и заливаются бетоном, также их можно засыпать мелким щебнем или гравием и залить цементно-песчаным раствором. Для полного высыхания раствору понадобится 3-5 суток, в течение которых его необходимо время от времени поливать водой для предотвращения растрескивания.

После окончательного затвердевания можно приступать к обвязке опор по верху. Для большей жесткости конструкции, при большой ее длине или высоте опор, можно выполнить обвязку снизу и посередине.

Если навес планируется расположить над крыльцом или верандой, то часть стоек монтируется на стене дома при помощи анкерных болтов или на ограде крыльца привариванием.

В конце выполняют арочную конструкцию для верхней части навеса и ее обрешетку. Арка – наиболее распространенная форма для навеса из поликарбоната, но кровлю можно сделать и плоской, главное, в обоих случаях, чтобы угол наклона был не менее 10 градусов, чтобы вода не скапливалась на ней. Гнутые элементы выполняют при помощи трубогиба своими силами или заказывают в специализирующихся на металлопрокате фирмах. Трубы обрешетки располагают с шагом 70 см.

Готовый металлический каркас обрабатывают антикоррозийными средствами и покрывают краской для защиты от атмосферных воздействий. Конструкцию из дерева пропитывают антисептиком и также покрывают краской, морилкой или лаком.

Установка поликарбоната

На готовый каркас крепят листы поликарбоната. Для арочных конструкций выбирают материал толщиной 8 мм, чем больше кривизна – тем тоньше должны быть листы. Для прямой кровли можно воспользоваться более толстым поликарбонатом в 10 мм. Направление изгиба листов указано на защитной пленке, при раскрое необходимо руководствоваться им, так как листы изгибаются лишь поперек воздушных каналов.

Поликарбонат для заготовок нарезается циркулярной пилой или ножовкой так, чтобы длина кусков была на 10-15 см больше крыши. При резке нужно фиксировать поликарбонат так, чтобы не допускать вибрации, которая приводит к появлению трещин. Желательно нарезать материал прямо в защитной пленке, это уменьшает риск повредить его, да и в дальнейшем проще будет укладывать поликарбонат, так как пленка покрывает сторону, устойчивую к ультрафиолету, которая должна быть снаружи.

К обрешетке крепится стыковочный профиль в местах стыка листов поликарбоната, к нему прикрепляется сам материал на саморезы. Лучше предварительно просверлить в заготовках отверстия на несколько миллиметров больше пресс-шайб, вставить их, и уже через шайбы закручивать саморезы. После закрепления листов стыковочный профиль закрывается крышкой. Заготовки должны располагаться с зазором в 2-3 мм, чтобы при нагреве поликарбонат мог расширяться.

Торцевые края поликарбоната необходимо закрыть защитной лентой или торцевым профилем, которая предотвратит попадание грязи внутрь. Инструмент, применяемый для подгонки поликарбоната и фиксации профилей, лучше использовать деревянный, типа киянки.

Поликарбонат – довольно капризный в установке и эксплуатации материал, поэтому только соблюдение правил монтажа и приобретение качественного материала может обеспечить долгую службу навеса и хорошее его состояние.

masterim.guru

Пошаговая инструкция по строительству навеса из поликарбоната своими руками

К этому материалу можно относиться по-разному – кому-то он нравится, кому-то нет. Например, скептики отмечают его невысокую прочность, а, следовательно, и долговечность. Однако даже они не отрицают таких явных «плюсов» сотового поликарбоната, как его малый вес, простоту работы с листами и низкую стоимость продукции.

В быту ее довольно часто используют для обустройства различных перегородок, ограждений и навесов — в общем, различных типов легкой крыши из поликарбоната. Особых навыков при этом не требуется, равно как и какого-либо спецоборудования или дорогостоящего инструмента. Единственное, что вызовет определенные трудности, так это монтаж несущего каркаса, на котором будут закрепляться листы. Нет смысла останавливаться на характеристиках поликарбоната и «расписывать» все его достоинства. Раз выбор сделан в пользу данного материала, значит, все это уже хорошо изучено. Но прежде чем разобраться с методикой строительства, целесообразно отметить ряд его особенностей.

Что учесть при возведении каркаса

Материалы

Как уже отмечено, поликарбонат является продукцией довольно хрупкой. Поэтому нежелательно в качестве стоек и других элементов использовать заготовки из древесины. Любое дерево, хотя и с разной степенью интенсивности, но впитывает влагу, подвергается усушке, растрескиванию. Независимо от внешних условий, с течением времени некоторой деформации конструкции не избежать. Естественно, что в процессе фиксации листов этот фактор учитывается.

Для монтажа поликарбоната желательно возводить каркас из металлических «деталей» – профиль, труба, полосовое железо. А если еще учесть и возможность разрушения древесины различными насекомыми, поражения грибком, то это становится очевидным.

Кстати, в некоторых статьях, посвященных данному вопросу, отмечается, что брус предпочтительнее металлопрофиля или трубы, так как для сооружения каркаса из металла понадобится сварочный аппарат. Невольно возникает вопрос – а что мешает сделать все соединения на болтах? Такая конструкция даже лучше, так как в случае необходимости ее несложно разобрать. Например, для того, чтобы перенести навес на другое место. Тем более что из специнструмента для работы понадобится только эл/дрель, а она есть практически в любом доме.

Если же нет возможности или просто не хочется заниматься разметкой и сверлением, то можно приобрести уже подготовленный к сборке каркас из металлопрофиля, в котором имеются все необходимые отверстия, а в комплекте есть и элементы крепежа (болты, шайбы, гайки). Выйдет несколько дороже, зато не придется тратить время на поиски всего необходимого.

Габариты

Любой навес строится для укрытия определенного участка (от ультрафиолета, осадков). При расчете его параметров нужно принять во внимание, что размеры такого «зонтика» должны быть больше, чем у площадки, над которой он устанавливается. Это защитит ее от попадания капель дождя при боковом ветре, а также солнечных лучей, когда светило расположено под углом к горизонту.

[box type=»info» ]Как правило, превышение размеров навеса с каждой стороны площадки делается равным порядка 60 – 80 см. Этого вполне достаточно.[/box]

Сечение заготовок зависит от предполагаемых нагрузок (ветер, снежный покров, габариты навеса). Ориентировочные размеры (в «мм») опор – от 60 до 100, прогонов – от 40 до 60, обрешетки – от 20 до 40.

Нюансы крепления

Если навес примыкает к строению, то часть реек фиксируется непосредственно на его стене. А вот соединять его с элементами стропильной системы нельзя.

Технология сборки

Нет смысла рассматривать процедуру оборудования площадки, например, для стоянки автомобиля. Это – отдельная тема, тем более что навес может монтироваться и над другими «объектами» (крыльцо, веранда и так далее).

Установка опор

Если каркас собирается «стационарный», то есть его периодический перенос с места на место не планируется, то копаются лунки и засыпается песок крупных фракций (можно вместе с мелким гравием). Для того чтобы такая «подушка» хорошо уплотнилась, ее проливают водой.

После этого устанавливается опора, выравнивается, и производится заливка бетонного раствора. Другой вариант – засыпать лунку мелким гравием, причем «слоями», каждый из которых трамбуется и «проливается» раствором из смеси цемента и песка. После установки всех опор необходимо выждать несколько дней, особенно если использовался бетон. Он должен качественно просохнуть на всю глубину.

Для «мобильного» каркаса под каждую опору нужен «башмак», чтобы не допустить их вдавливания в грунт. Как правило, это металлическая пластина. А вот как ее зафиксировать на конце опоры – сваркой или иным способом, каждый решает самостоятельно, исходя из своих возможностей.

Можно поступить и так — замуровать в лунки «закладные» детали, а к ним, в свою очередь, прикручивать стойки. В любое время такой каркас нетрудно демонтировать и убрать.

Обвязка

Все опоры, для придания каркасу «жесткости» и устойчивости, соединяются в единую конструкцию. Независимо от размеров, конфигурации и других особенностей обязательно производится «верхняя» обвязка. При необходимости она делается и снизу. Можно исполнить и диагональную или продольную (посередине). Это зависит, прежде всего, от высоты опор и их удаленности друг от друга.

Если навес делается плоским, то нужно заранее рассчитать необходимую разницу в длине опор. Крутизна ската должна быть не менее 100. Это обеспечит естественный сход воды с такой «крыши».

При желании сделать арочную конструкцию придется гнуть трубу, полосовое железо. Для изготовления таких фигурных элементов подбираются различные заготовки. Например, при помощи трубогиба можно выгнуть трубу практически под любым радиусом. Для большей надежности можно в пролетах установить дополнительные подпорки. Однако слишком уж «утяжелять» конструкцию не стоит.

Монтаж листов поликарбоната

Рекомендации

• Если монтируется плоский навес, то минимальная толщина поликарбоната – 10 мм. В случае с арочной конструкции – от 8 мм и менее. Это связано с тем, что чем толще лист, тем сложнее его согнуть.
• В каком направлении следует гнуть лист, указано на пленке, которой покрыт поликарбонат.
• Между листами нужно оставлять небольшой зазор (поправка на расширение материала при нагреве под лучами солнца). Его величина – порядка 2 мм для прозрачного поликарбоната и 4 для цветного. Сверху он прикрывается профилем соединительным.
• При монтаже сотового поликарбоната торцевые части должны герметизироваться, чтобы предотвратить попадание влаги и пыли в пустоты. Для этого можно использовать защитные планки (профиль торцевой), клейкую ленту.
• Та поверхность листов, на которой находится защитная пленка, должна быть обращена вверх.

Разрезать материал можно обычной ножовкой по металлу. Если они не слишком толстые, то подойдет и острый нож. Главное – надежно зафиксировать край листа, чтобы не допустить его вибрации. Крепление к стыковочному профилю осуществляется саморезами, поэтому предварительно в поликарбонате высверливаются отверстия. Их диаметр должен обеспечить «посадку» пресс-шайб, которые предохраняют материал от разрушения ввиду температурной деформации.

После их установки вкручивается метиз. Отстояние саморезов от края листа, а также друг от друга должно быть не менее 4 – 5 см.

Практические советы

• При работе с листами (подгонка, выравнивание) следует пользоваться деревянной или резиновой киянкой. Учитывая хрупкость материала, железным молотком работать не стоит.
• Если предполагается возвести арочный навес, то при выборе сотового поликарбоната нужно обратить внимание на допустимый радиус изгиба. Соответствующая информация указана на упаковке.
• Чтобы продлить срок эксплуатации листов, на зимний период их желательно демонтировать и хранить в закрытом помещении. Иначе они быстро придут в негодность. Примерно через 3 года придется покупать новый материал.
• При резке поликарбоната не следует применять эл/инструмент, например, «болгарку». Повышение температуры в месте разреза приведет к оплавлению краев.
• Защитная пленка с материала (транспортная) удаляется только после завершения всех операций.

roof-gid.ru
