Установка термодатчика теплого пола – Как правильно установить датчики тепла для теплых полов своими руками

Установка датчика температуры теплого пола – необходимые инструменты и материалы + советы по выбору ближайшей веерной зоны, а также замена колпачка датчика на более производительный

Такой элемент как датчик теплого пола играет важнейшую роль в процессе работы всей системы, ее стабильности и долговечности. Неправильная установка грозит снижением общего ресурса, а также потерей гарантийного периода.

В процессе его установки, нужно, в первую очередь, сопоставить длину имеющейся гофры (о принципиальности ее применения речь пойдет немного ниже) и кабеля датчика. В нескольких случаях проводов может быть два – питание и передача сигнала сопротивления на терморегулятор. В таком случае, помимо длины, нужно учитывать и внутренний диаметр гофры. Для двух проводников с одним датчиком – 16 мм, для одного – 10 мм.

Стоит также отметить, что нужно соблюдать не только технологию монтажа, но и место размещения. Оптимальное размещение, несмотря на особенности прокладки и рельефа пола (ступеньки или ровный пол), – верная тепловая зона. Более простыми словами – датчик необходимо завести между первым и вторым витком, при этом соблюдая равное расстояние между ними.

Что необходимо для установки датчика теплого пола?

Инструмент:

• Перфоратор (альтернатива зубило и молоток).
• Шуруповерт.
• Отвертка.
• Плоскогубцы.
• Коронка (насадка на перфоратор или дрель).

Материалы:

• Пластиковая гибкая гофротруба ДКС (желательно наличие внутренней протяжки).
• Клипсы (дюбели-хомуты используют как замену, если напольное покрытие утратило свою прочность).
• Соединительная коробка.
• Пластиковый подрозетник.
• Стяжки для соединения элементов прокладки.

Процесс монтажа

Шаг первый – разметка места установки терморегулятора и штробления углубления под датчик

Оптимальная высота размещения регулятора – 0,5 метра. Прибегнув именно к такому значению, штатного провода датчика хватит для протяжки в ближайшую веерную зону, минуя частую ошибку – установку в холодной зоне.

В случае с кабельным нагревательным проводником или готовыми тонкими матами на синтетической сетке, место установки может быть лишь одним, так как определяется выводом кабелей питания от крайней точки кабеля.

Корректировать расположение можно лишь в начале раскладывания теплого пола.

Используя дрель с насадкой-коронкой, выполнятся углубление, в которое устанавливается подрозетник. Именно в нем будет происходить соединение кабеля датчика с регулятором и, собственно, кабеля питания с вводом бытовой сети.

От полученного углубления, на глубину нижнего входного сквозного отверстия подрозетника, выполняется вертикальное углубление перфоратором. Аналогичное дублируется и на полу.

Место соединения двух вертикальных углублений не должно иметь острых углов, так как это может спровоцировать повреждение проводника в результате подвижности сооружения и цикличности нагрева или остывания бетонной стяжки.

Шаг второй – установка подрозетника и подвод сети электропитания

Монтаж подрозетника (коробки) выполняется на стартовую или финишную шпаклевку. После схватывания последней, в верхнее отверстие заводят провод 220 В. На данном этапе не стоит спешить с отделкой подвода сети, так как длины провода может не хватить для установки соединительной клеммной колодки.

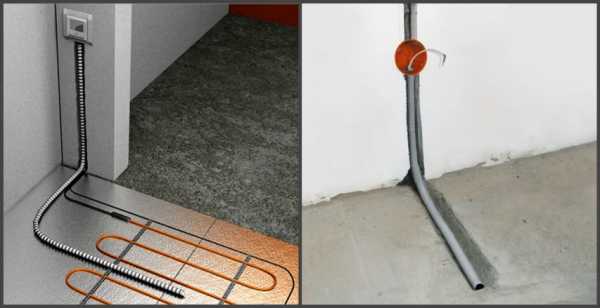

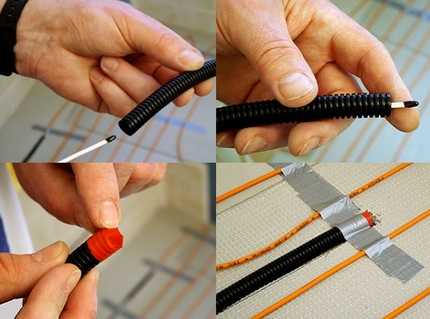

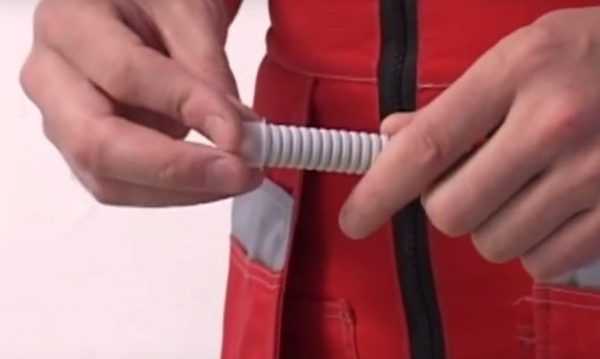

Шаг третий – укладка гофры с температурным датчиком

В первую очередь, необходимо протянуть датчик с проводом по всей длине гофры. Именно в данном случае понадобится упомянутая ранее внутренняя протяжка. Сам датчик должен выступать за пределы гибкой трубки на несколько сантиметров. Верхнюю часть проводника в гофре заводят в подрезетник, в котором будет находится регулятор.

Стоит сразу отметить, что при условии установки нескольких систем теплых полов с аналогичными датчиками, можно использовать один регулятор. Достаточно выполнить сквозное штробление стены и завести кабель с другой комнаты на место установки регулятора. Выполнить это необходимо до момента установки подрозетника.

Шаг четвертый – герметизация

Все соединения гофрированной трубы, начиная от коробки на стене, и заканчивая выводом датчика в свободный выпуск, необходимо герметизировать. Части гофры соединяют изолентой, а сам датчик закрывают заглушкой. Соединение последней также дублируют изолентой.

Тщательная герметизация необходима для защиты внутреннего пространства от попаданий раствора бетона или шпаклевки, что позволит произвести замену датчика, если, конечно, такая необходимость возникнет в процессе эксплуатации.

Таким образом, становится совершенно ясно, что гофрированная мягкая труба служит проходным элементом для быстрой замены датчика теплого пола без удаления плитки или другого напольного покрытия.

Шаг пятый – выбор заглушки на датчик

Как правило, в комплекте с теплым полом уже имеется все необходимое, в том числе и заглушка. Если она пластиковая или резиновая, ее стоит заменить на медную, которая обладает более высокими показателями теплопроводности.

Если и такую заглушку найти достаточно сложно, можно изготовить ее самостоятельно. Для этого необходимо взять кусочек медной трубки на 15 и, соответственно, заглушку по ее размеру. Не нужно использовать никакие герметики и уплотнители. Это может влиять на актуальные показатели в процессе нагрева и остывания стяжки.

Очень редко в специализированных магазинах можно встретить керамические заглушки. О цене говорить не имеет смысла, так как размер изделия невелик. Керамика очень хорошо проводит тепло, но обладает существенным недостатком – ее невозможно разделить с основным массивом бетонной стяжки.

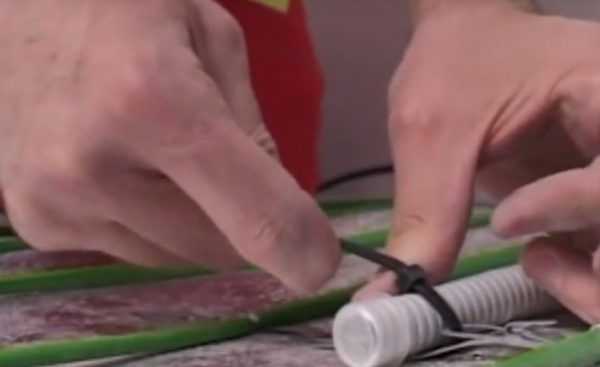

Шаг шестой – крепление датчика

Уже упакованный в гофру и заглушку датчик теплого пола необходимо закрепить. Для этого, край размещенный на полу, непосредственно перед заглушкой, крепят к полу строительной металлической лентой, точнее сказать ее небольшим кусочком. Проложенный рядом силовой провод питания нагревательного кабеля или тонкого мата скрепляют с гофрированной трубой пластиковыми стяжками.

Сила затяжки должна быть минимальной, что исключит вероятность изменения формы трубки. Это очень важно для проведения дальнейших манипуляций.

Шаг седьмой – замазка канавки с датчиком

Используя плиточный клей, можно замазать датчик на уровень с черновой бетонной стяжкой. Для начала последующих кладочных работ не нужно выдерживать никакой временной промежуток.

Истинное предназначение гофры

Датчик теплого пола, как и любой другой предмет электроники, может выйти из строя. Благодаря мягкой гофрированной трубе и внутренней протяжке, на которой был сделан акцент в начале статьи, можно легко заменить неисправный элемент контроля за температурой.

Для этого потребуется:

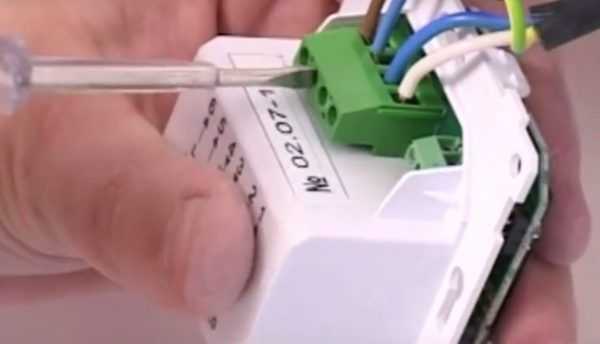

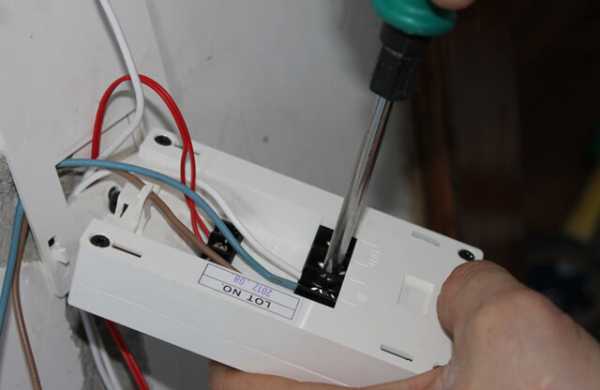

• извлечь терморегулятор из подрозетника, предварительно обесточив помещение;
• отсоединить от клеммной колодки и регулятора сам датчик;
• вытащить упомянутый через гофру;
• используя протяжку заправить фирменный датчик обратно, до упора

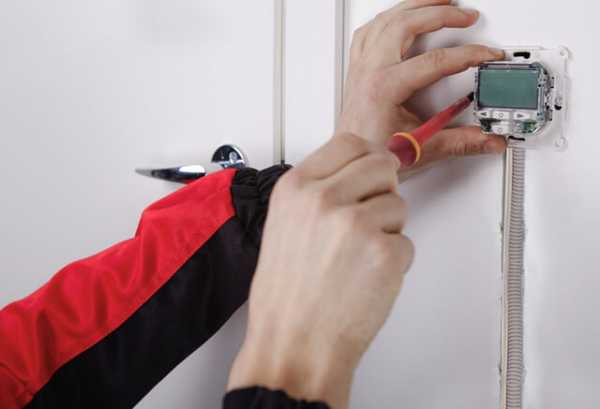

После этого, нужно установить регулятор на место и проверить правильность проведенного ремонтного мероприятия. Благодаря протяжке, головка датчика достигнет медной заглушки (своего выносного места) и не запутается на изгибе между полом и стеной.

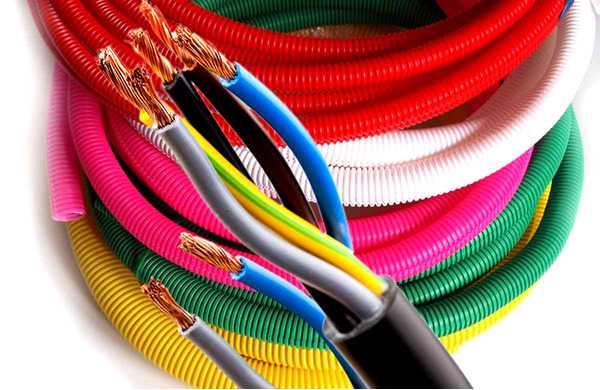

Какую гофру лучше использовать?

Цвет, марка и состав не имеют значения. Играет роль лишь внутренний диаметр. Фирменные датчики, которые идут в комплекте с готовыми теплыми полами, вплотную проходят в 10 мм гофру. Последняя также входит в серийное оснащение.

Если же, по какой-либо причине, датчик будет меняться на совместимую, но неоригинальную модель, в процессе монтажа стоит использовать 17 мм гофру. Для ее укладки потребуется лишь сделать глубже канавку.

Нужно ли поднимать головку датчика как можно выше к верхнему слою стяжки?

В теплых полах для бытового сектора, головка датчика в медной трубке поднимается максимально высоко. В промышленных системах это делать необязательно, так как сечение и мощность кабельного нагревательного элемента значительно больше.

На что стоит обратить внимание при установке датчика?

При монтаже любой нагревательной системы, датчик температуры обязательно заводится в веерную зону прогрева. Минимальное расстояние датчика от стены составляет 0,5 метра, между второй веткой нагревательных элементов или тонким нагревательным матом. Это позволит корректно отслеживать температуру пола именно в этой точке. Показания, которые снимаются с веерной зоны, максимально отвечают действительности, даже если речь идет о сотых.

Расположение датчика терморегуляторы между первой линией укладки кабельного нагревательного элемента приведет к фиксации неправильных данных и, как следствие, уменьшение срока службы теплого пола. Это будет спровоцировано перегревами проводника или частыми циклами включения/выключения в минимальном временном промежутке.

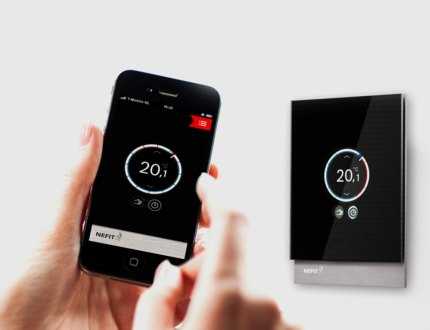

Если речь идет об установке интеллектуального терморегулятора с выведенным датчиком, который вычисляет скорость нагрева и остывания стяжки, игнорирование упомянутого размещения нарушит функцию «предугадывания». Также стоит отметить, что значительная разница в показаниях между фактических и фиксируемым нагревом может привести к выбросу такой ошибки, как обрыв датчика. На самом деле, с датчиком все в порядке, просто он расположен в более холодной зоне и не видит изменений теплового фона при нагревании и остывании стяжки над нагревательным кабелем теплого пола.

Отсутствие информации по сопротивлению для терморегулятора чревато не только износом всей системы, но и сбоем внесенных программ прогнозирования, которые устранить можно лишь путем обращения в сервисный центр.

С механическими регуляторами ситуация обстоит проще. Никаких программ и настроек, лишь механические кнопки управления, которые задают нужную температуру по данным из датчика. Размещение последнего в первой линии или холодной зоне укажет на недостаточный нагрев. Переход из комфортного режима на усиленный нагрев спровоцирует не только износ матов и кабеля, но и оплавление контактов в узловой коробке, где соединяется бытовая сеть с самим потребителем.

Что делать если датчик установлен неправильно?

В процессе черновых работ исправить ситуацию очень просто. Достаточно проштробить канавку немного дальше и, используя дополнительный кусок гофры диаметром 10 мм, завести датчик немного дальше.

Недостаток длины кабеля датчика исправляют путем перемещения настенного регулятора ниже по уровню или добавлением провода аналогичного сечения с последующей изоляцией.

Если работы завершены и проведена чистовая отделка – уложен кафель, необходимо:

• удалить кусок плитки, под которой размещен датчик теплого пола;
• расчистить конец углубления, в котором уложена гофра;
• удалить пробку (заглушку) датчика;
• отрезать датчик от провода;
• добавить необходимую длину провода;
• запечатать удлиненную часть в новой гофре 10 мм;
• уложить в добавленную канавку;
• нанести плиточный клей и положить плитку.

После таких работ, выдержка до момента первого включения составит 18 дней.

Возможные варианты подключения датчика теплого пола

Несмотря на всю простоту описанного выше процесса, существует несколько способов подключения датчика, а именно:

• прямое подсоединение «кабель – термостат»;
• с использованием распаечного короба.

Выше рассмотрен первый вариант подключения, который, по большому счету, является самым распространенным и легко реализуемым. Его можно выполнить самостоятельно, не имея должного опыта.

Второй, считается более надежным, но при этом требует больше затрат, как материальных, так и временных. В данном случае датчик теплого пола выводится на отдельную линию электрощитка. Для этого необходимо купить и уложить медные силовые кабели 2,5 кв. мм.

Такой подход требует, помимо выделенной линии, установить УЗО в распределительный щиток, а также вмонтировать на линию автоматический выключатель, который разрывает цепь при возникновении коротких замыканий и перегрузок на выделенной линии. Повторное включение возможно спустя несколько минут – после остывания откидной пружины.

В помещении с самим полом, необходимо установить аналогичную ранее упомянутой подрозетницу, в которую и подвести силовую линию от общего щитка на клеммную колодку. На последнюю выполняется подключение самого датчика и его вывод.

Такая схема основывается именно на безопасности – проведении всей системы теплого пола через автомат защиты в общем распределительном щитке.

Итог

В процессе установки датчика теплого пола, лучше использовать оригинальные модели, которые поставляются в комплекте с нагревательным кабелем или тонким матом. Отдельное применение китайских датчиков чревато износом системы.

Правильное функционирование и отображение актуального сопротивления на терморегуляторе – следствие выбора оптимальной веерной зоны, в обход холодной.

Всю дистанцию, вплоть до заглушки, необходимо выполнять прямо. Допускается один поворот под 45 градусов. В противном случае, замена датчика окажется невозможной.



www.expertporemontu.ru

Датчик теплого пола — инструкция по укладке термодатчика для теплого пола

Если вы собрались установить теплый пол своими руками, то получить всю необходимую информацию о термодатчиках нужно в первую очередь.

Термодатчик является обязательным элементом для оптимальной работы электрического теплого пола. Помимо контроля температуры, он позволяет уменьшить расходы на электроэнергию.

Описание изделия

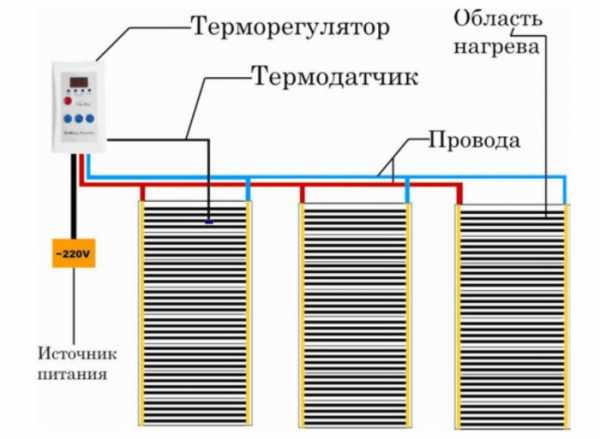

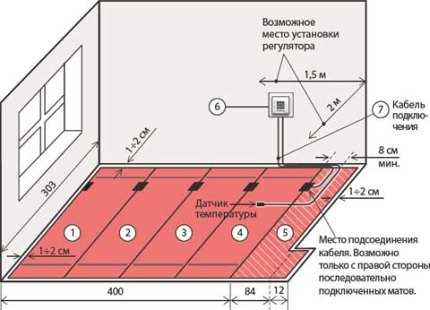

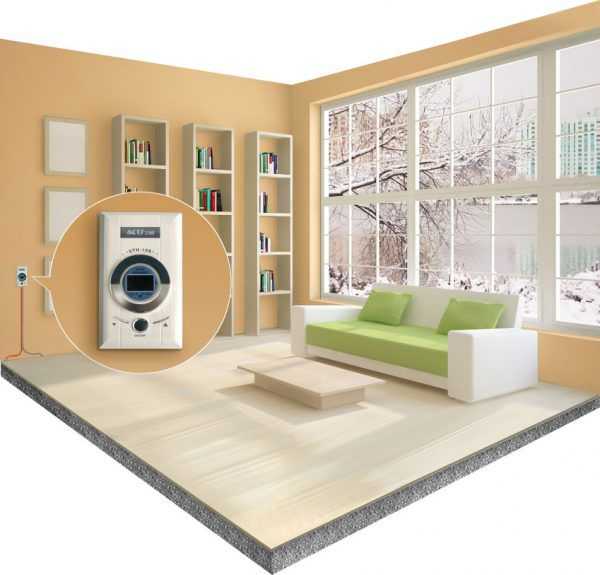

На рисунке наглядно показано расположение датчика теплого электрического пола

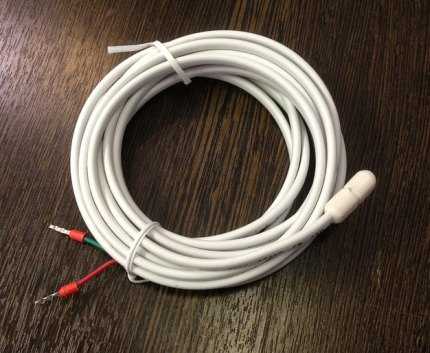

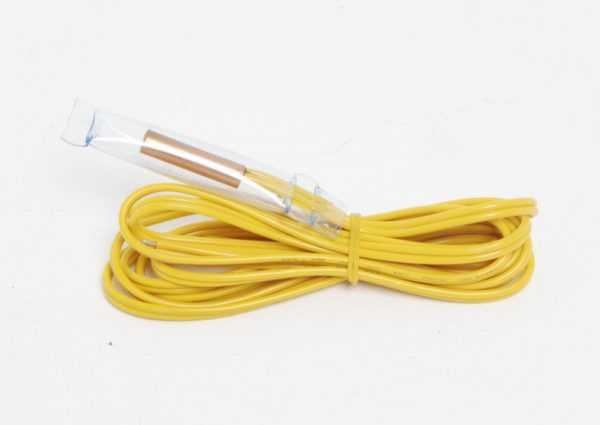

Датчик теплого пола – это медный провод, защищенный специальной колбой, который определяет температуру воздуха или пола, далее передает эти данные терморегулятору. Плюсом можно назвать то, что длину провода можно регулировать — возможно и уменьшение провода, и его наращивание максимум до 50 метров.

При увеличении температуры пола сопротивление датчика становится меньше. Терморегулятор, получив информацию от термодатчика, начинает реагировать и либо включает, либо отключает теплый пол, учитывая заданную температуру. Поддержание определенной температуры происходит следующим образом: когда достигается нужная уставка, система отключается, и как только происходит понижение на полградуса, снова начинает работать подогрев.

В случае поломки датчика, его следует полностью заменить. Главное, чтобы процесс замены происходил без ошибок, в противном случае реагирование системы на понижение температуры ухудшается, и интервал до включения пола может достигать 5 градусов.

Выбор датчика

Выбирая датчик теплого пола, который может продаваться отдельно или в комплекте с терморегулятором, стоит учитывать некоторые факторы:

1. Тип датчика. Необходимо выбирать датчик именно для теплого пола. Существуют и другие виды, на показания которых сильно влияют сквозняки и прямые солнечные лучи. В итоге прибор будет фиксировать температуру воздуха, а не пола. Существуют варианты измерения и того, и другого;
2. Способ установки.

Различают всего несколько видов датчиков:

• Датчик-ограничитель в основном работает на максимальную или минимальную температуру, то есть не дает поверхности остывать или нагреваться до определенного уровня. Он обычно используется при установке кабельного электрического теплого пола. Датчик-ограничитель устанавливается в изоляционную трубу.
• Датчики с термостатами бывают обычные и с возможностью программирования и продаются вместе с системой напольного обогрева.

Многие считают, что устанавливать терморегулятор и датчик теплого совсем не обязательно. Но к сожалению, при отсутствии таких устройств невозможно будет контролировать уровень нагрева. К тому же длительная работа напольного обогрева ведет к перерасходу электроэнергии. Кроме этого, существует ряд напольных покрытий, которые не переносят перегрева. Например, температура ковролина и ламината не должна превышать 30 °C. Иначе материал деформируется и начнет выделять вредные для здоровья человека вещества.

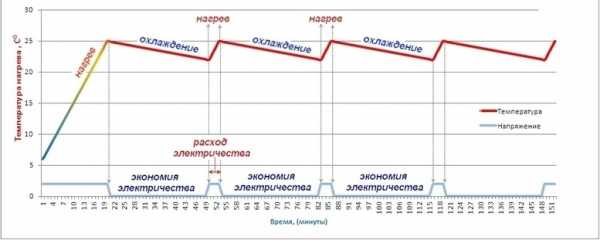

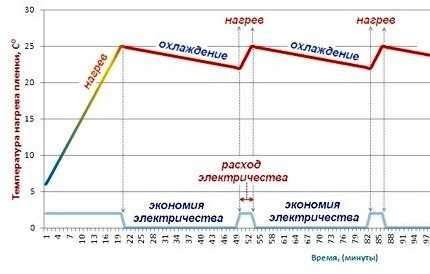

График наглядно иллюстрирующий работу теплого пола. Как только температура пола падает до уставки, датчик дает сигнал терморегулятору, который включает обогрев. Дойдя до верхней уставки температуры, цепочка датчик-терморегулятор-теплый пол срабатывает вновь и обогрев отключается

Важным моментом является то, что производители системы «теплый пол» не предоставляют гарантию на свою продукцию в случае, если не будут использоваться термодатчик и регулятор температуры.

Как установить?

Датчик температуры монтируется рядом с терморегулятором на расстоянии 50 см от ближайшей стены. Он фиксирует изменения температуры, подает сигнал терморегулятору, а тот уже корректирует температуру напольного обогрева. Поэтому очень важно правильно установить и подключить датчик, ведь от него ведется все цепочка дальнейших действий устройства. Монтаж термодатчика зависит от типа напольного покрытия.

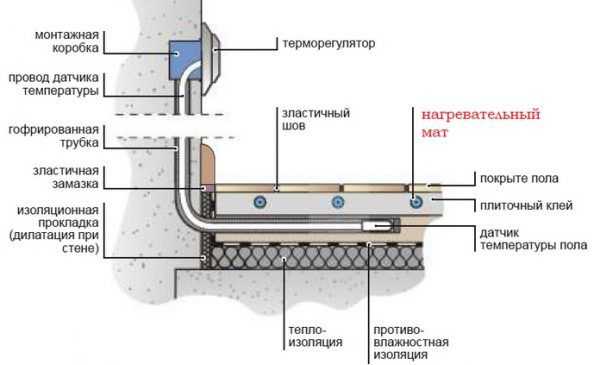

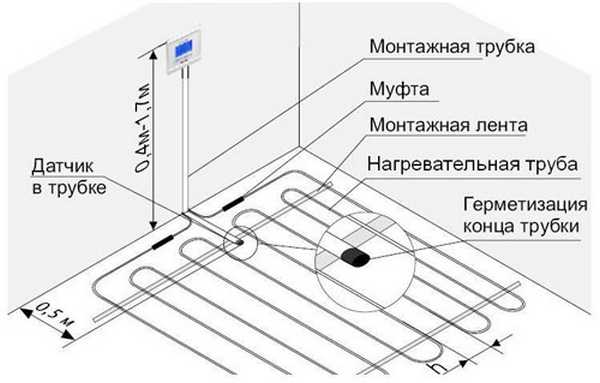

Схема монтажа датчика и терморегулятора

Датчик под линолеум, паркет, ламинат или ковролин представляет собой маленький цилиндр, который крепится к концу кабеля. Он укладывается в гофротрубку с заглушкой на конце, которая закрепляется в полу.

Датчики под твердые покрытия, например, под плитку, защищены специальной гелевой оболочкой. Она смягчает механические удары.

Датчик может прокладываться в штробе или по поверхности пола, укладывается он строго между нагревательными жилами кабелей теплого пола

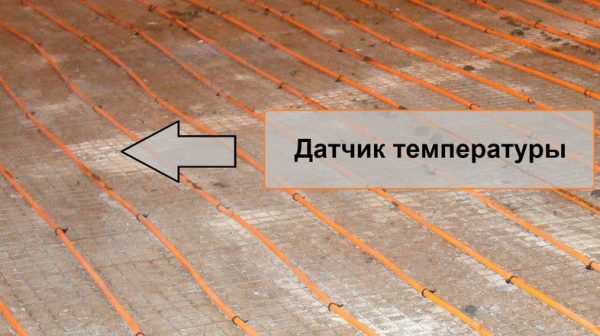

Датчик для теплого пола должен быть установлен между греющих жил. Зафиксировать его можно монтажной лентой. Помещается он в гофру и герметизируется. Один конец должен быть около греющей жилы, а другой направлен к терморегулятору. После чего можно переходить к подключению.

Как подключить?

Есть два способа подключить теплый пол:

1. Прямой. Объединяются термостат и греющий кабель.
2. С использованием распаечной коробки. Кабель проходит до этой коробки, а потом к греющему контуру.

В электрощиток устанавливаются автовыключатели, а к стене крепится распределительная коробка, к которой подводятся провода от щитка. От коробки прокладывается штроба до самого пола, в ней и будут расположены две трубки: в одной – линия нагревательного кабеля, в другой – термодатчик. После этого можно протестировать всю систему, путем замера сопротивления. Если система работает исправно, укладывается напольное покрытие либо стяжка.

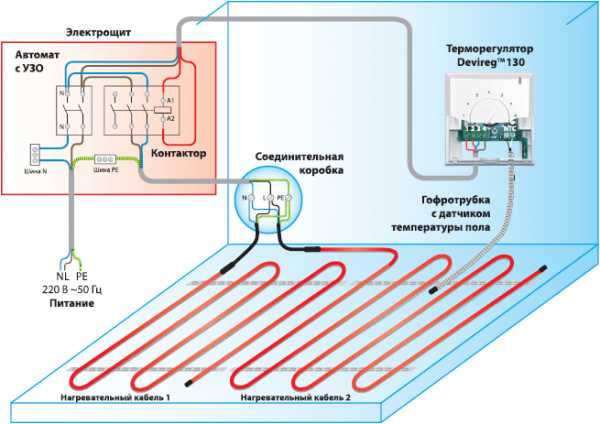

Схема подключения теплого пола через распределительную коробку

Главная причина выхода из строя системы «теплый пол» – поломка терморегулятора. Для диагностики необходимо измерить сопротивление меду жилами кабеля. Точное значение сопротивления указано в инструкции к термостату, но обычно оно находится в диапазоне 5-30 кОм. Если значения сопротивления сильно отличаются от паспортных, то терморегулятор нет смысла ремонтировать и лучше его полностью заменить. Для этого нужно записать модель и обратиться в специализированную организацию по продаже и ремонту подобных изделий. Желательно, чтобы датчик и терморегулятор были одного производителя. Самостоятельная замена возможна, только если датчик температуры можно извлечь. Если он встроен «намертво», то придется прибегнуть к помощи специалистов.

Не стоит забывать, что работа с датчиком теплого пола подразумевает соблюдение техники безопасности. Прежде чем приступить к установке и подключению датчика и регулятора температуры, квартиру следует обесточить. Помимо этого, нужно знать элементарные основы электротехники. Если нет уверенности в своих силах, лучше доверить такое важное дело профессионалу. Оставляйте комментарии к статье, делитесь своим опытом.

Материалы По Теме:

polprofy.ru

конструкция, виды, монтаж своими руками

Теплый пол – это довольно сложная, слаженно работающая система, состоящая из нагревательного элемента, теплоносителем в котором, в зависимости от типа, может быть электрический ток или горячая вода. Наиболее популярны теплые полы, работающие от электричества. Монтаж этого типа системы подразумевает монтаж не только проводов, которые будут отдавать тепло, но и терморегулятора. Также устанавливается и датчик теплого пола.

Датчик теплого пола

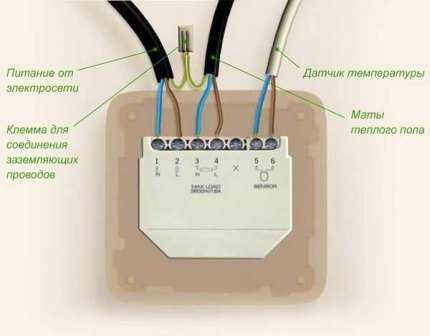

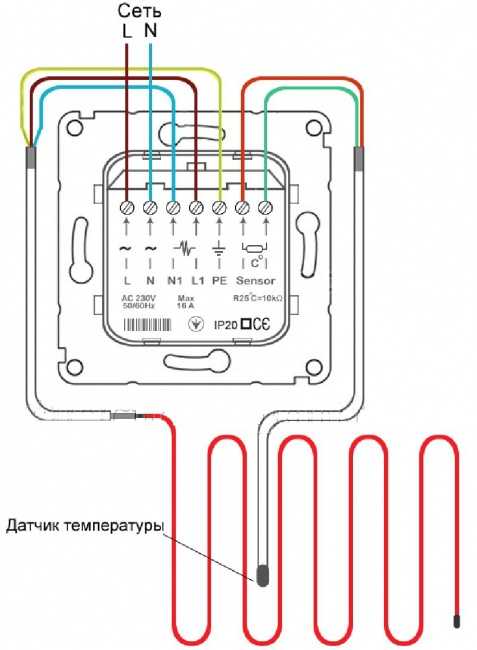

Как подключить датчик теплого пола

Содержание статьи

Особенности работы

Термодатчик – это одна из важнейших элементов, входящих в систему подогрева полов. Это проводник из меди, покрытый изоляционным материалом, конец датчика с целью защиты от различных внешних воздействий закрыт специальной колбочкой. Принцип работы устройства прост: датчик самостоятельно определяет температуру пола (при нагреве сопротивление устройства уменьшается) и затем сообщает полученную информацию терморегулятору.

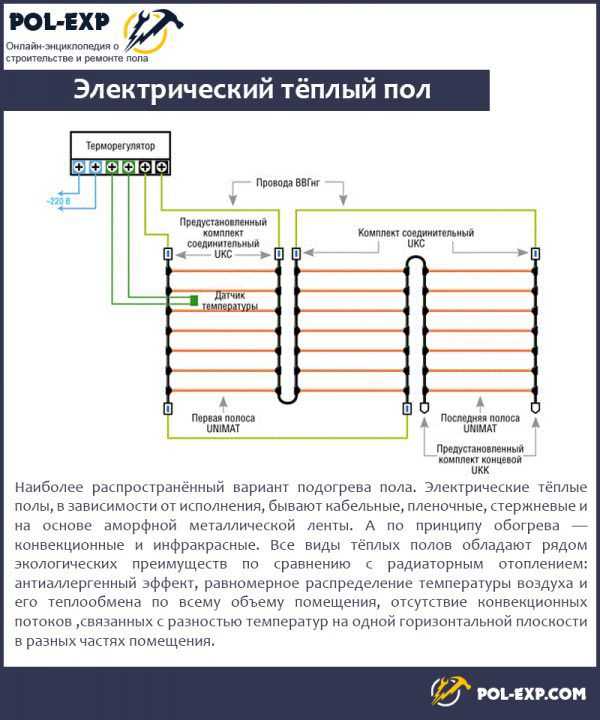

Электрический теплый пол

Далее терморегулятор в зависимости от полученных данных – высокой или низкой температуры – автоматически включает/выключает систему нагрева полов. Обычно устройство срабатывает, если температура опускается ниже заданной отметки всего на 0,5 градусов. В целом, частота цикла «включить-выключить» зависит от нескольких факторов – это толщина стяжки, вид покрытия, температура нагрева воздуха в помещении, наличие или отсутствие утеплителя.

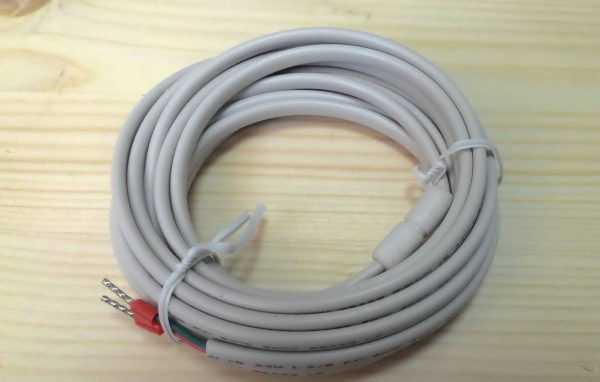

Датчик температуры теплого пола

На заметку! Термодатчик может располагаться на разном расстоянии до регулятора температур. Его информативность в этом случае практически не меняется.

Таким образом, эти устройства – и датчик, и регулятор – помогают создавать благоприятный микроклимат в помещении, управляя всей системой подогрева полов.

Термодатчик для теплого пола

Особенности и преимущества использования

Установка датчика температуры и терморегулятора в системе теплого пола необязательна. Но специалисты настоятельно рекомендуют не пренебрегать ими. Наличие этих маленьких, но важных приборов необходимо для правильной работы обогрева. Дело в том, что отсутствие термодатчика не позволит контролировать температуру нагрева полов, что может негативно сказаться на состоянии напольного покрытия в результате нарушения условий эксплуатации.

Термостат для теплого пола RTC 70.26

Например, ламинат и ковролин не должны эксплуатироваться при высокой температуре – допустимый показатель нагрева покрытий составляет всего +30 градусов. При превышении и ламинат, и ковролин начинают выделят в атмосферу соединения, что могут оказать негативное влияние на здоровье человека. Также ламинат склонен к деформации при значительном перегреве ламелей. Если в систему вмонтирован термодатчик, то при достижении определенного показателя температуры подогрев полов отключается, а покрытиям ничего не грозит.

Также устройство помогает контролировать расходы электроэнергии, а значит, значительно экономит средства, которые идут на оплату коммунальных счетов.

Терморегулятор — это устройство, контролирующее температуру теплого пола

Виды термодатчиков для теплого пола

К выбору термодатчика, который подойдет в конкретной ситуации, нужно подходить со всей ответственностью. И для начала следует изучить, какие виды этих устройств существуют.

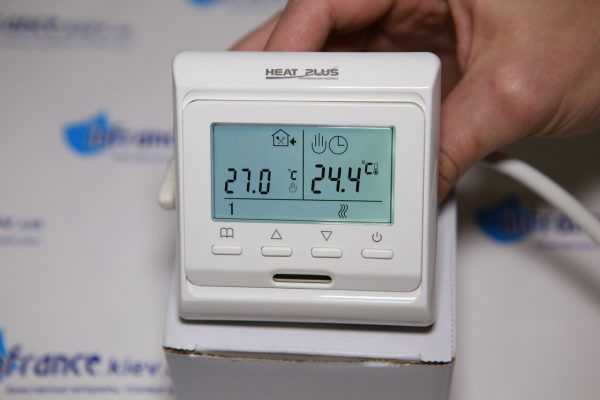

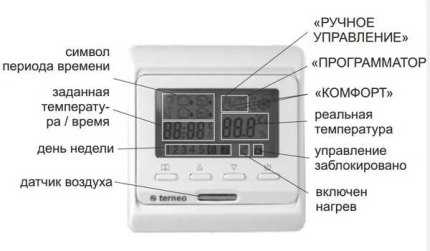

Встраиваемый программируемый терморегулятор для теплого пола с ЖК дисплеем Lavita

На заметку! В большинстве случаев датчики для теплых полов идут в комплекте с терморегуляторами, что облегчает их монтаж и настройку.

Таблица. Типы датчиков для теплого пола.

Тип	Характеристика
Внешний	Такой датчик устанавливается там, где нет ветра и сквозняка, а также где он не подвергнется воздействию солнечных лучей. В противном случае показатели прибора будут неточными. Этот тип измеряет температуру воздуха вокруг себя.
Внутренний	Монтируется непосредственно в поверхность, которая будет подогреваться.

На заметку! Существуют виды терморегуляторов, которые сразу снабжены двумя термодатчиками. Считается, что в работе подобная система намного надежнее, чем обычная.

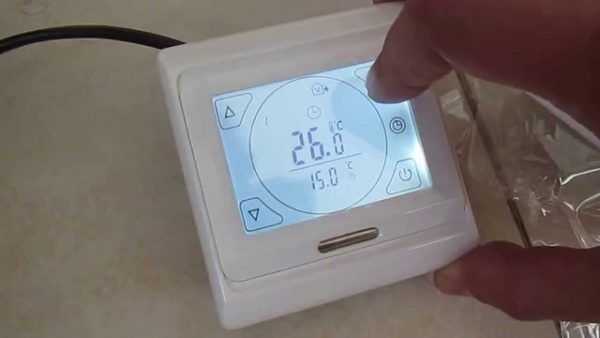

Сенсорный терморегулятор

Функции и выбор терморегулятора

Терморегулятор – тоже очень важное устройство, которое используется при монтаже системы нагрева полов. Он будет обрабатывать показатели, которые передает ему термодатчик, и, в зависимости от них, управлять системой.

Основные виды терморегуляторов

Функции терморегулятора:

• управление системой подогрева;
• контроль и поддержание оптимальной температуры пола;
• процесс контроля затраченной электроэнергии;
• оптимизация и улучшение работы подогрева полов.

Терморегулятор Warmehaus TOUCHSCREEN

На заметку! Затраты электроэнергии всей системой обычно соответствуют ½ ее мощности. Таким образом, можно вычислить примерные расходы.

Компактный удобный терморегулятор теплого пола Termo+ A008 16A с программированием на неделю

Таблица. Типы терморегуляторов.

Тип	Характеристика
Электронно-механический	Самый простой вид устройства и доступный по цене. Его основной рабочий элемент – особая пластина из металла, она реагирует на изменение температуры. При остывании системы, как только кривизна пластинки становится такой, что та прикасается ко второму контакту, происходит включение системы. Конкретное значение температуры обогрева полов установить устройство не позволит.
Электронный	Работает устройство так: оно оборудовано специальным элементом, который вырабатывает особый сигнал. Мощность напрямую зависит от показателей температуры окружающей среды. Такие терморегуляторы позволяют задать точную температуру подогрева, иногда даже до долей градуса. Управление устройством производится при помощи кнопок и маленького дисплея. Более дорогие и сложнее в управлении, чем предыдущие.
Программируемый	Самый дорогой тип термодатчика, зато позволяет задать определенные параметры, при достижении которых терморегулятор будет включать или выключать всю систему. Такое устройство позволит создать в квартире микроклимат, подходящий конкретному человеку. При этом программируемый терморегулятор можно настроить таким образом, чтобы он запускал систему в строго отведенное время. То есть он может подогревать полы непосредственно перед приходом владельца домой, не тратя электроэнергию во время его отсутствия в помещении. Однако в ванной комнате использовать его нецелесообразно.

Опытные мастера рекомендуют при монтаже устанавливать терморегулятор программируемый. Затраты на него быстро окупятся во время отопительного сезона, когда счета за электроэнергию будут в разы увеличиваться по сравнению с теплым периодом года.

Терморегулятор для теплого пола TOP FLOOR M6.716

Существуют также терморегуляторы с ограничителем. Этот тип устройства срабатывает в зависимости от максимально/минимально допустимой температуры. Его основные функции – не дать полу перегреться или слишком остыть.

Есть регуляторы и с сигнализацией. Если датчик зафиксирует перегрев покрытия, то устройство сообщит о нарушении владельцу дома при помощи специального сигнала.

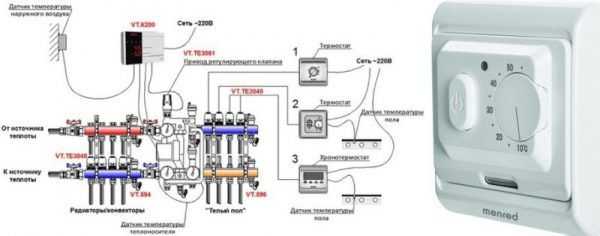

Схема подключения механического термостата для водяного теплого пола

Плюсы и минусы терморегуляторов

Несомненно, использование термодатчика и терморегулятора уже само по себе является большим плюсом для работы всей системы теплого пола.

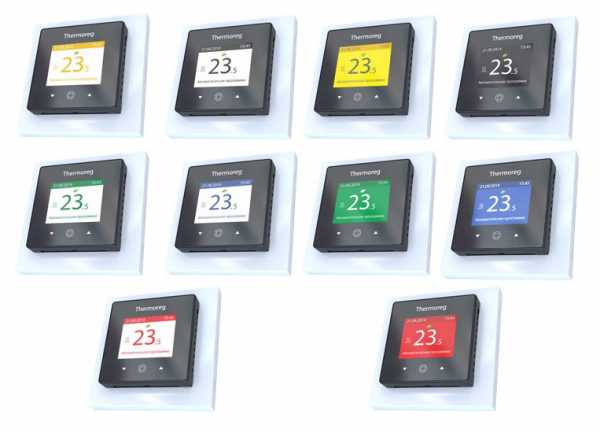

Цветовые схемы терморегулятора для теплого пола Thermoreg TI 970

Однако у каждого вида устройства имеются свои достоинства и недостатки.

1. Достоинства электромеханических устройств – универсальность, простота в использовании, высокие показатели надежности и невысокая стоимость. К тому же при необходимости этот тип устройства легко починить или заменить самостоятельно. Главный недостаток – необходимость управления системой вручную. На температуру окружающей среды она не реагирует.

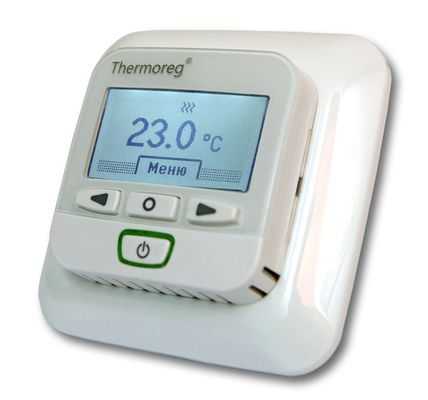

2. Электрический терморегулятор (вместе с датчиком) оборудован дисплеем, демонстрирующим рабочие показатели. Также его достоинство в возможности задавать точные температурные значения.
3. Недостатки программируемого терморегулятора – высокая цена, сложность в эксплуатации. Но зато управлять некоторыми моделями можно даже при помощи телефона или компьютера.

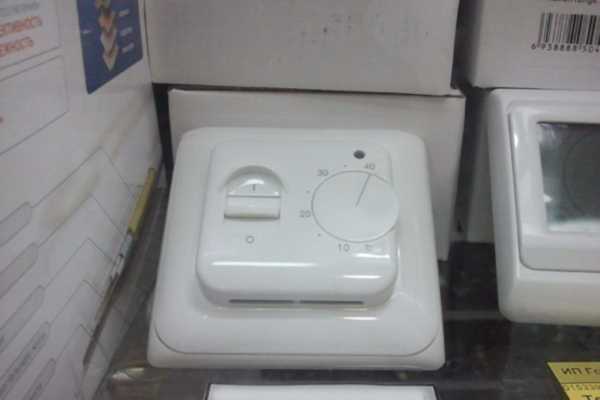

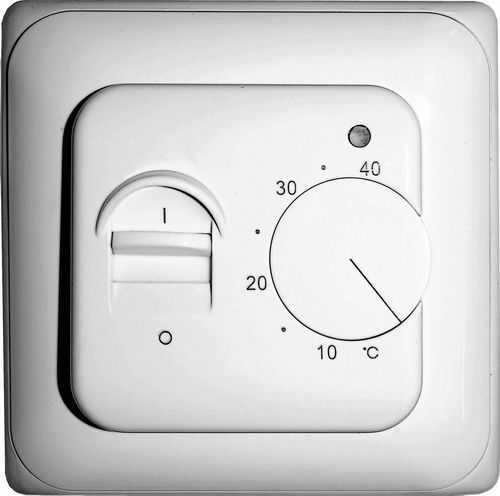

Механический терморегулятор

В каждом отдельном случае может использоваться наиболее удобный терморегулятор. Например, электромеханические приборы с целью экономии средств можно применять в ванной, туалете и других помещениях небольшого размера и где человек не находится на протяжении длительного времени. А вот программируемые – это лучший вариант для гостиных, детских, спален.

Датчик температуры теплого пола

Датчик и регулятор температуры полов – как выбрать и установить

Выбор термодатчика и терморегулятора для монтажа в систему теплого пола следует делать правильно. Тут важно оценить основные показатели и требования к эксплуатации.

1. Мощность. Этот показатель устройства должен обязательно соответствовать требованиям и нагрузке системы теплого пола. В противном случае прибор не будет работать правильно. Если система подогрева полов мощнее самого терморегулятора, то придется между ними дополнительно устанавливать магнитный пускатель, чтобы он защитил устройство от чрезмерной нагрузки.

   Удобное расположение терморегулятора

2. Набор функций. Что нужно от теплого пола? Все пожелания владельцев квартиры в этом случае важно учитывать, т. к. это позволит не только определиться с типом устройства и его функциональностью, но и обеспечит более рациональное и эффективное использование выбранного прибора.
3. Простота использования. Если программируемый датчик кажется слишком сложным, то не стоит его покупать даже с учетом всей его функциональности. Например, пожилым будет трудно с ним разобраться.
4. Простота подключения и внешний вид. И датчик, и регулятор должны не только быть простыми в монтаже, но и вписываться в интерьер. Так что внешний вид тоже играет роль.

Возможность подключения терморегулятора позволяет сочетать комфорт и энергосбережение

На заметку! Существуют виды терморегуляторов, которые могут фиксировать данные датчиков, расположенных сразу в двух зонах (комнатах). Иногда целесообразно приобретать именно такие устройства.

Выбор датчика теплого пола в зависимости от напольного покрытия

В зависимости от типа напольного покрытия, следует использовать определенные типы датчиков. Существуют следующие виды устройства.

1. Укладывается под мягкое покрытие (ковролин, линолеум, паркет, ламинат). Датчик в этом случае представляет собой маленький цилиндр, закрепленный на конце специального кабеля. Монтируется только после полного высыхания бетонной стяжки, в которой затем специально для прибора делается небольшая канавка.
2. Укладывается под твердое покрытие. Более крупный элемент, имеет специальную гелевую оболочку, оберегающую устройство от ударов и механических повреждений.

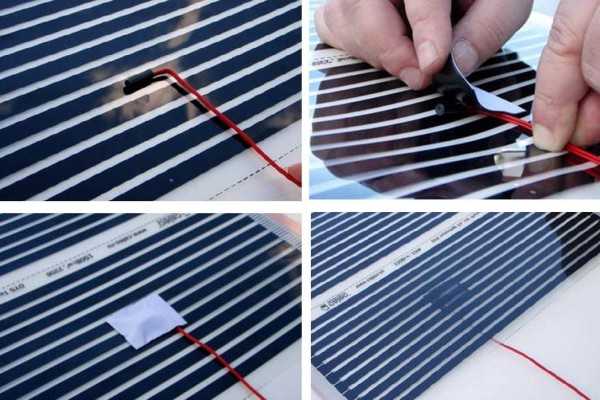

Установка терморегулятора для пленочного теплого пола

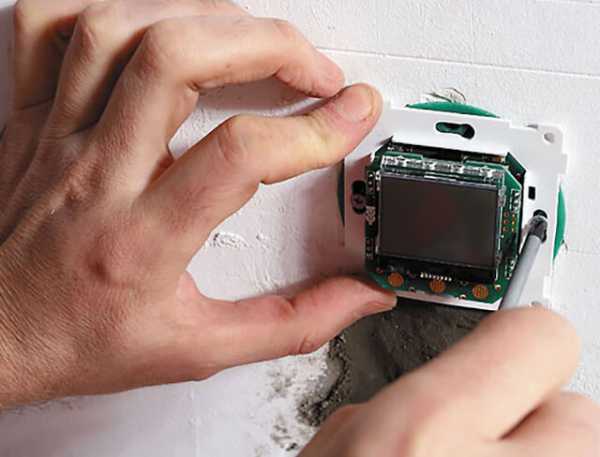

Монтаж терморегулятора и датчика

Монтаж этих двух устройств довольно прост и, как правило, даже у новичков не возникает никаких проблем, если они действуют в соответствии с инструкцией. Подключить термодатчик можно двумя способами.

1. Напрямую. В этом случае сам нагревательный кабель объединяется в одной связке с терморегулятором.
2. С использованием распаечной коробки. В этом случае от терморегулятора до распаечной коробки прокладывается один кабель, а затем к нагревательному элементу – уже другой.

Монтаж навесного терморегулятора теплого пола

Чтобы подключить систему контроля температуры, следует организовать отдельную линию от электрического щитка. Для этого прекрасно подойдет медная проводка сечением 2,5 мм².  Далее в стене штробится канавка, в которую будут укладываться гофры с проводом от термодатчика и нагревательным кабелем.

Шаг 1. Провод, на конце которого установлен термодатчик, просовывается в гофрированную трубку подходящего диаметра.

Кабель просовывается в гофрированную трубку

Шаг 2. Провод датчика также выводится из другого конца гофры.

Выведение провода из другого конца трубки

Шаг 3. Окончание трубки, где находится сам датчик, закрывается специальной заглушкой из пластика. Это необходимо для того, чтобы туда ничего не попало, в том числе строительная смесь, которой будет заливаться система.

Установка пластиковой заглушки

Шаг 4. Конец трубки с датчиком фиксируется между двумя отопительными контурами прямо посередине. Он закрепляется при помощи пластикового хомута или специальной ленты. При этом место установки датчика выбирается так, чтобы он был сравнительно недалеко от самого терморегулятора, желательно, чтобы имелась возможность относительно простого доступа к датчику. Оптимальное расстояние от прибора до стены – 50-60 см.

Фиксация конца трубки

Внимание! Термодатчик не должен располагаться близко к отопительным приборам или каминам, печам. В противном случае будут отмечаться погрешности в показаниях.

Шаг 5. Трубка от места расположения регулятора выводится в пол в специальной проштробленной канавке. Ее изгиб у пола не должен быть резким – не менее 5 см.

Выведение трубки в пол

Шаг 6. Канавка в стене после укладки в нее всех проводов и гофрированной трубки заделывается цементным раствором.

Канавка заделана раствором

Шаг 7. Провода необходимо облудить.

Далее провода нужно облудить

Шаг 8. После этого провода подсоединяются к терморегулятору. Регулятор устанавливается на свое место – отверстие в стене над канавкой для проводов.

Подсоединение проводов к терморегулятору

Шаг 9. Все электрические соединения проверяются, а затем на одну минуту система теплого пола включается. Это позволит проверить ее работоспособность.

Установленный терморегулятор

Шаг 10. Если все работает, то на панели терморегулятора загорится сигнальная лампочка, а также произойдет нагрев системы пола. На зарисованной схеме теплого пола обозначается место установки термодатчика.

Пример схемы теплого пола

Видео – Как подключить систему пола к терморегулятору

Видео – Установка термодатчика

Замена температурного датчика

Если термодатчик теплого пола вышел из строя, то его придется заменять. В противном случае терморегулятор не сможет управлять системой подогрева. Причину поломки поможет выяснить диагностика тестером. Как правило, он выявляет две причины неисправности – обе они связаны с контактами (либо он есть там, где не надо, либо отсутствует там, где нужен).

Тестер электронный

Первым делом тестируются входные провода – для этого придется разобрать корпус регулятора. При включенном электропитании тестером проверяется наличие напряжения в проводах. Если питания нет, значит, какой-то из выключателей не работает – тогда проверяется работоспособность приборов в сети до места установки регулятора. Если напряжение есть на контактах входных, то проверка продолжается уже на выходных. От регулятора при выключенном токе отсоединяются провода теплового контура. Если в этом случае при включенной энергии напряжения на выходных проводах нет, то поломка таится в блоке управления или в самом датчике. Сопротивление датчика проверяется при помощи омметра. Если датчик не работает, его нужно демонтировать по возможности и установить новый.

Подключение терморегулятора к теплому полу

Внимание! Починить датчик нельзя, его можно только заменить на новый. При этом придется покупать и новый регулятор.

Как быть если датчик не установлен

Использовать систему теплого пола без датчика температуры рискованно – можно испортить напольное покрытие. Решить проблему можно несколькими способами.

1. Оснащение системы датчиком воздуха (возможен монтаж только для кабельной системы подогрева. Мощность нагревательного контура должна быть равна 170 Вт/м²).
2. Установка датчика в стяжку (необходимо штробление пола с высокой точностью проведения работ, чтобы не повредить систему подогрева).

Датчик температуры теплого пола в середине комнаты

Во время монтажа системы теплого пола установить и термодатчик, и регулятор довольно просто. Сложнее произвести работы, если устройствами в свое время пренебрегли, а потом поняли, что они все-таки необходимы. К счастью, все поправимо.

pol-exp.com

Установка терморегулятора теплого пола

Поддержание постоянной температуры в помещении – это очень важный фактор, который позволяет создать комфорт. Особенно это касается холодного времени года. Если температура опустится в помещении ниже нуля, то это может грозить повреждение канализационной, водопроводной и отопительной системы. Чтобы такого не произошло, важна установка терморегулятора теплого пола. Но перед этим стоит разобраться, какие существуют разновидности и какие из них надежнее.

Почему терморегулятор важен

Если вы когда-нибудь имели дело с печкой или твердотопливным котлом, то хорошо знаете, сколько неудобств приносит то, что их необходимо периодически загружать топливом. Это означает, что их невозможно оставить на какой-то период и просто уехать в гости. Терморегулятор, конечно, не решит этот вопрос в отношении печного отопления, но прекрасно автоматизирует ситуацию в отношении водяного или электрического отопления.

В газовых котлах, которые обеспечивают водяное отопление используются специальные терморегуляторы, которые чаще всего встроены непосредственно в прибор и отслеживают температуру циркулирующей жидкости, давая сигнал на возгорание или отключение горелки. В отношении электрического теплого пола дело обстоит немного иначе. Подключение питания происходит непосредственно через терморегулятор. А датчик терморегулятора располагается вблизи от нагревательного мата или провода. Если температура падает ниже требуемой терморегулятор подает сигнал для включения. Такой подход гарантирует полную автономность и бесперебойное функционирование благодаря терморегулятору, даже если хозяев нет дома.

Обратите внимание! Для водяного теплого пола есть выносные датчики и терморегуляторы, которые устанавливаются в самом холодном помещении, чтобы оптимизировать подачу горячей воды.

Разновидности терморегуляторов

Терморегуляторы разделяются не только по цене. Не стоит думать, что тот терморегулятор, который стоит дороже, обязательно будет лучше. Дело в том, что цена терморегулятора формируется в силу механизма его функционирования и составных частей. Терморегуляторы подразделяют на две большие категории:

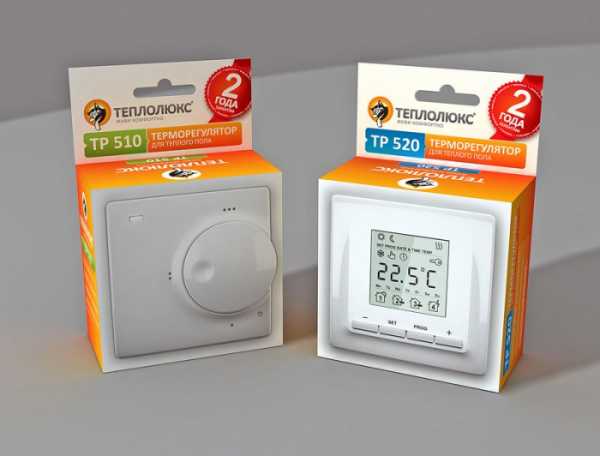

• механические терморегуляторы;
• электронные терморегуляторы.

Первый вид терморегуляторов имеет простое строение и часто легко поддается обслуживанию и ремонту. Суть механизма этого терморегулятора построена на физических законах, которые объясняют поведение определенных веществ. Чаще всего от нагревания металлы, газы и жидкости увеличиваются в объеме, занимая пространство, которое раньше не использовалось, или повышая давление внутри колбы. От увеличения объема происходит воздействие на контактную часть терморегулятора, и она замыкается, подавая электричество. При остывании все происходит в обратном порядке.

В электронных терморегуляторах принцип действия немного иной, хотя и здесь не обошлось без физических особенностей веществ. Электронный терморегулятор состоит из двух основных модулей. Один из них представляет собой выносной датчик температуры. При нагреве или остывании изменяется электропроводимость материала или его сопротивление и в зависимости от этого происходит изменение настроек на основном модуле терморегулятора. На последнем установлена печатная плата, которая в зависимости от полученных данных вносит коррективы.

Среди электронных терморегуляторов также есть свои подвиды:

• терморегуляторы с микропроцессорным управлением
• терморегуляторы непрограммируемые.

Те, которые не программируются, функционируют по принципу поддержания заданной температуры. Функционал микропроцессорных шире. В них есть возможность задать не только температуру, но и распределить ее значения на протяжении дня и недели. Например, сутра вы уходите на работу и нет смысла, чтобы большую часть дня отопление работало на максимум, а возвращаетесь вы в 5 вечера. С таким прибором легко задать температуру в промежутке, когда вас не будет дома на 5 или 10 градусов меньше номинальной. А если вы на выходные предпочитаете выехать загород, тогда на субботу и воскресенье можно задать режим сниженного потребления. Подключение теплого пола к терморегулятору каждого вида имеет свои особенности, поэтому их стоит знать.

Обратите внимание! Терморегуляторы могут быть наружного или внутреннего монтажа. Те, что предназначены для наружного монтажа, могут быть установлены на DIN-рейку рядом с питающими автоматами или просто на поверхность стены. Датчики с внутренней установкой потребуют сверления отверстия коронкой под подрозетник. Но последние не так выделяются на фоне общего интерьера.

Виды электрического теплого пола

Электрический теплый пол используется в тех случаях, когда нет возможности смонтировать водяной из-за особенностей перекрытия или отсутствия автономного отопления. Кто-то выбирает его как лучший вариант в силу наличия солнечных батарей. Есть три основных реализации теплого пола:

• на основе греющего кабеля;
• на основе кабеля, который уложен в маты;
• на основе инфракрасной пленки.

Каждый вид имеет свои достоинства и недостатки как в укладке, так и в конструкции. Теплый пол на основе греющего кабеля может базироваться на резистивном или саморегулирующемся кабеле. Для второго вида в некоторых случаях можно не устанавливать терморегулятор. Кабель, который собран в маты проще в обслуживании и укладке. Но каждый из этих подвидов нуждается в цементной стяжке. Совсем другое дело инфракрасная пленка. Она монтируется прямо под облицовочное покрытие в виде ламината.

Подключение кабельного теплого пола

Термодатчик для теплого пола на основе кабеля может быть как механическим, так и электронным. Все будет зависеть от ваших личных предпочтений. Подготовка к установке и сама установка термостата осуществляется еще до начала выполнения укладки греющего кабеля. Для этого понадобится такой инструмент и материалы:

• монтажная коробка или подрозетник;
• перфоратор;
• строительный нож;
• изолента или термоускадка;
• разметочный инструмент;
• болгарка или штроборез;
• рулетка;
• уровень;
• гофра.

Если теплый пол находится в ванной комнате или санузле, тогда терморегулятор располагается вне помещения. Это необходимо для обеспечения электрической безопасности теплого пола. Во всех остальных случаях датчик располагается непосредственно в помещении, где ест теплый пол. Высота установки подбирается произвольно. Все будет зависеть от расстановки мебели, а также расположения других выключателей и розеток. Но важно помнить, что есть порог в 30 см от теплого пола, ниже которого нельзя опускаться. Если этого не соблюсти, тогда сложно гарантировать корректную работу терморегулятора.

С помощью рулетки отмеряется требуемая высота от теплого пола и делается пометка. В перфоратор фиксируется коронка с диаметром 70 мм и сверлится отверстие под монтажную коробку для терморегулятора. От просверленного отверстия вниз к полу опускается две вертикальные линии с помощью уровня с расстоянием в 2 см. Они позволят точно изготовить канавку для укладки кабеля. Ее глубина также должна быть 2 см. Вырезается она болгаркой с алмазным диском. Если под нагревательные элементы не планируется укладка фольгированного или другого утеплителя, то такую же канавку необходимо сделать перпендикулярно в полу. Ее длина от стены будет 60 см. При этом важно учесть, что проходить она должна между витками кабеля.

Убирается весь мусор, который может повредить проводники терморегулятора. Датчик терморегулятора укладывается в пластиковую гофру. Конец, который будет залит стяжкой теплого пола герметично запаивается, чтобы раствор не просочился внутрь. Провод выводится к отверстию с установочной коробкой и подключается непосредственно к основному блоку. На блоке обычно нанесены буквы, которые облегчают подключение. Фаза питающей сети обозначается буквой L, а ноль – буквой N. Для датчика теплого пола также есть отдельные отверстия в клемме со своими обозначениями, полярность для него соблюдать не требуется. Греющий кабель теплого пола подключается с соблюдением полярности. Она обычно обозначена в инструкции. Чаще всего коричневый провод подводится к фазе, синий к нулю, а желто-зеленый – это заземление. После подключения можно на короткий промежуток подать питание, чтобы убедиться, что все функционирует. Наглядно схему подключения можно увидеть на фото.

Обратите внимание! Подбирайте термодатчик соответственно нагрузке, которую на него будет оказывать теплый пол. Можно взять большее значение, но не меньшее. Также важно быть внимательным к сечению питающего кабеля. Если оно будет занижено, тогда может произойти короткое замыкание.

Подключение матов теплого пола

Теплый пол, который укладывается в маты чаще всего идет двухжильный. То есть после укладки нет необходимости вести отдельный конец с противоположной стороны комнаты к коробке подключения. Схема подключения терморегулятора для теплого пола в матах такая же, как и для предыдущего варианта. Единственным различием будет монтаж датчика терморегулятора. Здесь он располагается на мате между витками провода. Больше информации по подключению терморегулятора содержится в видео:

Обратите внимание! Стоит позаботиться о том, чтобы силовой провод питания, который будет идти от щитка к терморегулятору, был подключен через устройство защитного отключения. Оно будет гарантией большей безопасности. И при малейшей утечке тока произведет отключение подачи питания на терморегулятор.

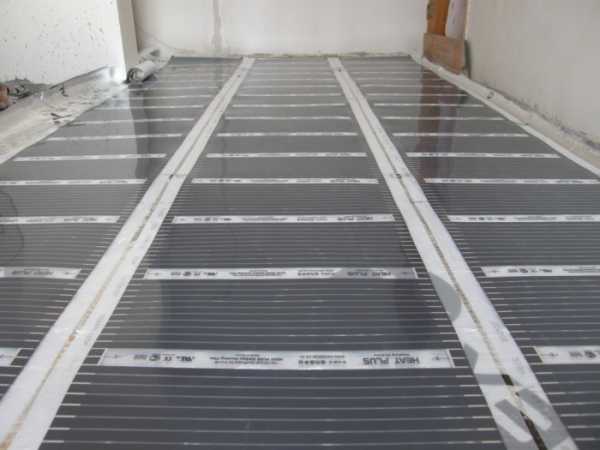

Подключение инфракрасного теплого пола

Расположение основного блока терморегулятора для инфракрасного пола должно соответствовать таким же параметрам, как было описано выше. Но вот подключение проводов к плене имеет некоторые нюансы. В комплекте с инфракрасной пленкой поставляется не только терморегулятор, но и специальный набор, в который входит две контактные клипсы, а также битумный скотч. После проведения укладки всех листов инфракрасной пленки, они скрепляются между собой, чтобы исключить их смещение.

Изоляция провода срезается примерно на 2 см. Отдельные проводки каждой жилы скручиваются между собой, чтобы получилась косичка. После этого они фиксируются в клипсах для подключения. На краях пленки есть медные контакты для подключения клипс. Клипсы необходимо расположить таким образом, чтобы она касалась контактной площадки с двух сторон. Для этого ее потребуется просунуть между двумя слоями пластика. На матах нет обозначения того, куда какой кабель подводить, поэтому для себя можно выбрать произвольный вариант. Чтобы все части пленки получали питание, необходимо их соединить между собой последовательно. Для этого провод можно проложить как между соседними матами, так и собрать все провода одного типа вместе.

Места, где происходила фиксация клеммника к пленке изолируются битумным скотчем. Фиксируется он с двух сторон и хорошо разглаживается, чтобы не было пузырьков воздуха. Датчик терморегулятора укладывается под пленку на черную полосу. Чтобы битумный скотч не приподнимал пленку, под ним делаются вырезы в утеплителе, чтобы он лег заподлицо. Для прокладки проводов к терморегулятору также делаются вырезы-канавки в утеплителе. Подключение терморегулятора производится согласно разметке, нанесенной на сам датчик. Больше информации о подключении терморегулятора можно узнать из видео.

Заключение

Как видно, подключение регулирующей автоматики требует только базовых знаний в отношении электричества. Обычно производитель теплого пола четко расписывает, как должно осуществляться подключение. Если вы решитесь выполнить этот шаг самостоятельно, обязательно соблюдайте все меры предосторожности.

bouw.ru

Как выбрать и установить терморегулятор для теплого пола

Термоэлементы теплого пола не контактируют с обогреваемым ими воздухом, поэтому контроль температуры в помещении осуществляет внешнее устройство – терморегулятор. От его функционала зависит размер расходов электроэнергии. Согласитесь, для взвешенной покупки стоит разобраться в характеристиках и возможностях прибора.

Мы расскажем о том, как купить наиболее подходящий вам терморегулятор для теплого пола. В представленной нами статье описаны его разновидности, различающиеся типом управления, вариантом фиксирующего температуру устройства и способом монтажа. Приведены советы, облегчающие выбор оптимальной модели.

Содержание статьи:

Принцип работы терморегулятора

Терморегулятор предназначен для контроля работы системы теплого пола (СТП). Он состоит из регулировочного устройства и одного или нескольких датчиков. Информация от них учитывается при включении и отключении тепловых матов.

Благодаря работе прибора в помещениях поддерживается ровная температура и минимизируется расход электроэнергии.

Ритмичность включения нагревательных матов теплого пола позволяет сэкономить половину электроэнергии, что окупает стоимость терморегулятора за несколько месяцев

Терморегуляторы просты в использовании, ими могут пользоваться даже подростки. Режим работы СТП при этом можно изменять несколько раз в день, не боясь поломки или преждевременного выхода оборудования из строя.

Минимальную температуру можно настраивать отдельно для каждой комнаты. Кроме того, некоторые модели допускают программирование режима работы прибора в течение дня.

Виды устройств по типу управления

Регуляция работы СТП осуществляется специальным устройством, которое обычно навешивается на стену. Оно имеет размеры стандартного клавишного выключателя и может оснащаться механическим, электронным или программируемым интерфейсом.

Механические без электроники

Механический терморегулятор не предусматривает наличия в своей конструкции электронных компонентов. Электрические провода к СТП идут непосредственно через прибор, что добавляет проблем при его монтаже.

Механически терморегулятор обычно имеет концевой выключатель. Он позволяет быстро включать/отключать устройство без необходимости изменения настроек температуры

Функцию термодатчика в механическом регуляторе выполняет обычно биметаллическая пластина, которая в холодном состоянии замыкает контакты нагревательных матов. При увеличении температуры в помещении она выгибается и рассоединяет электрический контур, в результате теплогенерация прекращается.

Интерфейс регуляции представлен колесиком, вращая которое можно настраивать температуру в помещении.

Такое устройство прибора имеет свои преимущества:

1. Низкая цена.
2. Простота эксплуатации.
3. Возможность работы при низких температурах.
4. Надёжность.
5. Независимость от перепадов напряжения.
6. Длительный срок службы.
7. Автоматическое включение после отключения электроэнергии.

Простота механического терморегулятора обусловливает и его недостатки, которые могут быть критичными:

1. Минимальная функциональность.
2. Отсутствие возможности дистанционного управления.
3. Большая погрешность.
4. Наличие щелчков при изгибах биметаллической пластины.

Несмотря на простоту, механические терморегуляторы прочно держатся на потребительском рынке благодаря высокой надежности, простоте и взаимозаменяемости.

С электронным механизмом

Внешний вид электронных терморегуляторов для может и не отличаться от механических устройств. Основная разница заключена во внутренней начинке прибора.

Мобильные блоки терморегулятора обычно работают от батареек, поэтому их дисплеи не имеют подсветки. Настройка таких приборов в темном помещении затруднена

Электронные регуляторы теплого пола состоят из таких компонентов:

1. Корпус.
2. Контролирующая микросхема.
3. Встроенный или внешний температурный датчик.
4. Электронный ключ для включения и отключения подачи электроэнергии к нагревательным матам.

Настройка температуры в электронных терморегуляторах может производиться с помощью сенсорного дисплея, кнопок, регулировочного колеса или комбинации этих способов.

Некоторые модели поддерживают мультизональное регулирование температуры, при котором к контролирующей микросхеме независимо подключаются несколько изолированных зон теплого пола со своими датчиками.

К преимуществам электронных приборов относят:

1. Возможность установки выносного термодатчика в произвольном месте помещения.
2. Наличие дисплея, отображающего текущую и заданную температуру.
3. Возможность мультизонального управления нагревом.
4. Точность термодатчика до долей градуса.
5. Индикация в случае ошибки или поломки.
6. Возможность комплектования выносным блоком дистанционного управления.

Недостатки электронного терморегулятора обусловлены в основном наличием у него микросхемы.

Модели терморегуляторов не привязаны к определенным производителям. При монтаже приборы можно комбинировать с нагревательными матами и датчиками различных фирм

К минусам относят такие характеристики:

1. Зависимость стабильности работы контролирующей микросхемы от перепадов напряжения.
2. Сбои в настройках при кратковременном отключении электроэнергии.
3. Более высокая цена, чем на механические приборы.

Механические терморегуляторы стоят всего лишь на 15-25% дешевле своих электронных аналогов, поэтому при отсутствии перепадов напряжения в сети выбор между этими двумя типами устройств определяется преимущественно их внешним видом.

Эффектно выглядящие светящиеся дисплеи часто являются основным мотивирующим фактором при покупке конкретной модели термостата.

Программируемые электронные приборы

Основным отличием программируемых терморегуляторов от обычных электронных устройств является расширенный функционал контролирующей микросхемы. Этот вид приборов позволяет настраивать различную температуру в комнатах в зависимости от времени суток.

В результате пользователи получают огромное преимущество в виде экономии электроэнергии за счет снижения нагрева воздуха в пустующем доме

Стоимость программируемого терморегулятора напрямую зависит от качества дисплея и количества параметров, которыми оперирует прибор в своей работе

В программируемых терморегуляторах также может быть предусмотрена функция удаленного управления со смартфона через Wi-Fi.

К недостаткам таких устройств можно отнести дороговизну и сложность настройки при отсутствии навыков обращения с техникой. В остальном плюсы и минусы программируемых терморегуляторов такие же, как и обычных электронных.

С дистанционным блоком управления

В электронных и программируемых терморегуляторах внутренние компоненты могут быть разнесены в два блока: основной и мобильный. К основной коробке подходят электрические кабели и подключаются проводные термодатчики. Она может быть расположена в любом удалённом месте комнаты, что облегчает проведение монтажных работ.

Некоторые производители программируемых терморегуляторов выпускают собственные приложения для смартфонов, установив которые, можно настраивать оборудование со своего гаджета

А питающийся от батареек мобильный блок используется в качестве пульта управления. Он может лежать на столике или навешиваться на стену. Дополнительно в пультах могут устанавливаться внешние термодатчики, измеряющие температуру окружающего воздуха. Такие устройства удобны тем, что позволяют прятать регулировочный механизм от маленьких детей.

Виды термодатчиков для систем теплого пола

Режим работы нагревательных элементов СТП напрямую зависит от правильности измерения температуры термодатчиками. Они могут быть встроенными в корпус регуляторной коробки или размещены на удалении.

Термодатчики бывают четырех типов:

1. Для определения температуры воздуха.
2. Инфракрасные, измеряющие нагрев поверхности пола на расстоянии.
3. Для определения температуры поверхности пола контактным способом.
4. Комбинированные.

Датчик нагрева воздуха обычно встроен в терморегулятор или его мобильный блок. Применяется он, когда теплый пол является главной отопительной системой. Основное требование к его расположению – наличие вокруг прибора естественной циркуляции воздуха.

Наконечники датчиков температуры должны быть изготовлены из хорошо проводящих тепло материалов, тогда скорость реакции терморегулятора на избыточный нагрев будет выше

Инфракрасные измерители температуры пола могут быть встроены в корпус терморегулятора или размещены отдельным блоком. Основное требование их установке – отсутствие между датчиком и полом препятствий. Расстояние между прибором и анализируемой поверхностью должно составлять не менее 30 см.

Термодатчики контактного типа имеют вид длинного провода с утолщением на конце. С одной стороны они подсоединяются к блоку терморегулятора, а с другой – размещаются в специальной длинной гофрированной трубе под полом. Такая особенность монтажа позволяет легко заменить поломавшийся датчик на новый.

Преимуществом подпольного размещения является возможность мультизонального контроля температуры пола в рамках одного помещения. Обычно такие датчики устанавливаются при как дополнительной системы отопления.

К терморегулятору может подключаться и несколько датчиков, но такая схема применяется преимущественно в рамках цельного комплекта оборудования.

Правила монтажа терморегулятора

К подвешенному на стене терморегулятору необходимо подвести электрические кабели и проводку от датчиков температуры. Для этого в плите делаются соответствующие канавки – штробы. В них провода прокладываются к электрическому щиту и к полу.

Датчик температуры пола должен быть максимально взаимоудален от соседних нагревательных элементов, иначе при их включении он будет сразу срабатывать и разъединять электрическую цепь

Если оборудование ставится в помещении с качественной внутренней отделкой, то можно использовать накладные приборы и вести кабели поверх стен в коробах.

Далее представлены основные правила, соблюдение которых необходимо при монтаже терморегуляторов:

1. Размещать регулировочный прибор лучше на расстоянии 40-170 см от пола, если иное не предусмотрено инструкцией. При наличии мобильного пульта управления основную коробку можно устанавливать в любом удобном месте.
2. Главные функции датчика температуры пола – предупреждение перегревания напольного покрытия и комфорт ног, но не термоконтроль воздуха в помещении.
3. Во влажных комнатах допускается использовать терморегуляторы с соответствующей защитой от попадания воды.
4. При встраивании прибора в стену используется монтажная коробка из негорючих материалов.
5. Провода от регулятора к нагревателям теплого пола мощностью более 1 кВт необходимо вести в полых теплостойких трубках.
6. Датчик температуры пола должен быть расположен между нагревательными элементами и минимум в 50 см от стен.
7. При первоначальном включении прибора необходимо учитывать минимальную рабочую температуру, указанную в инструкции.
8. Подключения проводов к клеммам терморегулятора необходимо проводить исключительно по схеме, указанной в руководстве.
9. Установку терморегулятора начинают только после окончательной укладки нагревательных элементов на пол, чтобы правильно рассчитать длину проводов.
10. При заливке пола раствором необходимо хорошо изолировать конец трубки с температурным датчиком.
11. Перед заливкой раствора на пол необходимо проверить работоспособность всех элементов системы.
12. Нагревательные маты обязательно заземляются, а перед терморегулятором устанавливается УЗО.

Соблюдение указанных правил позволит обезопасить жильцов от удара током, дом от пожара, а оборудование от преждевременного выхода из строя.

Советы по выбору приборов

При покупке терморегулятора необходимо знать определенные нюансы, чтобы заплатить только за нужные функции и обеспечить долговечность работы и самого прибора.

При выборе терморегулятора стоит обратить внимание на качество пластикового корпуса. Если производитель экономит на этом, то стоит задуматься над надежностью внутренних компонентов

К таким особенностям выбора относят следующие правила:

1. Для обогрева маленьких помещений подойдет недорогой механический или электронный терморегулятор с внутренним датчиком температуры воздуха.
2. Программируемый термостат рационально покупать при необходимости мультизонального контроля температуры, а также для экономии электроэнергии при ежедневном отсутствии жильцов дома в дневное время.
3. Терморегулятор должен соответствовать максимальной мощности нагревательных элементов с запасом 25-30% на случай работы при сниженном напряжении.
4. Для домов с деревянной внутренней отделкой подходят только накладные коробки терморегуляторов.

Также при выборе прибора необходимо учитывать его дизайнерское исполнение.

Существующий модельный ряд позволяет купить не только надежное оборудование, но и терморегулятор, который идеально впишется в интерьер комнаты.

Выводы и полезное видео по теме

Видеоролики с обзорами видов и примерами установки терморегуляторов позволят лучше разобраться в их принципе работы и критериях выбора.

Видео #1. Классификация и принцип действия терморегуляторов:

Видео #2. Подробная настройка программируемого терморегулятора:

Видео #2. Подробная настройка программируемого терморегулятора:

Видео #3. Монтаж датчика температуры в полу:

Анализ различных терморегуляторов позволяет сказать, что их максимальная функциональность не всегда оправдана как с финансовой, так и эксплуатационной точки зрения. Поэтому это оборудование необходимо подбирать под каждую СТП отдельно.

А как вы выбирали, крепили и подключали терморегулятор для системы напольного обогрева? Поделитесь, что для вас стало решающим ориентиром? Оставляйте, пожалуйста, комментарии в расположенном ниже блоке, задавайте вопросы, публикуйте полезные рекомендации и фото по теме статьи.

sovet-ingenera.com

Датчик температуры теплого пола: как установить и выбрать

Теплые полы достойная альтернатива радиаторному отоплению. При эксплуатации они создают природный микроклимат в помещении, где ноги остаются всегда в тепле, а в области головы преобладает прохладная температура. Единственным и существенным недостатком теплых полов является потребление большого количества электроэнергии, что ведет к неоправданным ежемесячным затратам. Чтобы устранить эту проблему, необходимо приобрести и установить датчик температуры теплого пола и термостат.

Общая характеристика дополнительных оборудований

Температурный датчик и термостат это две неотъемлемые части дополнительного оборудования для теплого пола. При их использовании потребитель сам устанавливает и регулирует желаемую температуру для жилого помещения, что не допускает перегрева нагревательных элементов системы отопления и способствует экономии семейного бюджета.

Термостат – это запорно — регулирующее устройство, которое может самостоятельно производить включение и выключение обогревающей системы. Прибор оснащен настройками температуры и специальными механизмами, при помощи которых и происходит регулировка работы нагревательных моделей.

Термодатчик — это проводник между температурой помещения и термостатом. Изготавливается он из прочной меди, которая покрыта электроизоляционным материалом. С целью защиты от внешних факторов конец датчика вмонтирован в стеклянную колбу.

Принцип работы устройств

Для отслеживания температуры, датчик температуры для теплого пола устанавливается в стяжке пола под напольным покрытием либо монтируется над поверхностью основания помещения.

Принцип регулирования отопительной системы, при помощи этих устройств, происходит следующим образом:

1. Потребитель на термостате устанавливает желаемую температуру для помещения.
2. Терморегулятор, зафиксировав данные, подает сигнал обогревающей модели, и она начинает работать на полную мощность.
3. Встроенный датчик постоянно отслеживает и передает температуру нагрева воздуха в здании или нагревательных элементов системы теплого пола термостату.
4. Когда температура доходит до заданного значения, термостат подает сигнал и обогревающая модель перестает подавать тепло.

Но, несмотря на то, что система отопления приостановила действия в обогреве помещения, термодатчик продолжает отслеживать температуру. Поэтому, когда она снижается до определенного уровня, термостат, получив данные, подает сигнал нагревательной модели и она возобновляет свои функции.

Виды датчиков

На сегодняшний день существует несколько разновидностей данного изделия, которые отличаются от места их расположения:

1. Внешний монтаж. В этом случае датчик входит в конструкцию термостата, либо находится на небольшом расстоянии от него. Применяется такое изделие для отслеживания температуры воздуха в помещении.
2. Внутренний монтаж. При этом монтаже установку датчика теплого пола проводят совместно с нагревательными элементами обогревающей системы. В этом случае изделие будет измерять температуру воздуха под напольным покрытием.

При внутреннем монтаже, дополнительное оборудование по типу финишного покрытия разделяется на два вида:

1. Проводной датчик с пластиковым цилиндром. Такое изделие используется под мягкое финишное покрытие, такое как: ламинат, паркет и линолеум.
2. Габаритный тепловой датчик с изолируемой оболочкой. За счет высокой защиты от проникновения влаги и внешней среды, такое оборудование предназначено для совместимости с бетонной стяжкой, без которой невозможно уложить керамическую плитку или искусственный декоративный камень.

Итак, если рассмотреть виды термодатчиков, можно сделать вывод, что для регулирования температуры теплого пола целесообразнее выбрать изделия которые будут располагаться под напольным покрытием. Но не все потребители имеют представление, как установить датчик в этих местах и произвести его подключение. Чтобы разобрать в этом вопросе, стоит более внимательно ознакомиться с его монтажом.

Монтаж термодатчика теплого пола

Произвести монтаж датчика теплого пола можно с использованием защитной коробки, которая располагается между кабелем и термостатом, либо произвести соединение с терморегулятором напрямую. По отзывам потребителей, второй вариант более удобен и надежен для проведения самостоятельных работ, без услуг специалиста.

Монтаж датчика можно выполнить несколькими способами, которые зависят от выбранной модели теплого пола. Поэтому, чтобы не допустить ошибок, которые могут привести к не поправимым последствиям, необходимо каждый вариант рассмотреть отдельно.

Монтаж датчика с нагревательным кабелем

Установку температурного датчика теплого пола в совокупности с электрическим кабелем, можно разделить на семь главных этапов:

• определить место расположения термостата;
• штробление стен для проводов;
• покрытие теплоизоляционного слоя;
• крепление демпферной ленты;
• укладка кабеля;
• монтирование термодатчика и термостата;
• заливка бетонной стяжки.

Установка терморегулятора для пленочного теплого пола

Место для терморегулятора должно быть защищено от прямых солнечных лучей и других нагревательных элементов. Так же для безопасности детей и домашних животных, место его расположения не должно быть менее 0,5 – 1 метра от уровня пола. Помещается изделие в специально изолированную коробку.

Кабель от датчика просовывается в гофрированную трубку

К месту расположения термостата прокладывается трехжильный электрокабель. От пола к коробке в стене проделываются две штробы, в которые монтируются пластиковые трубки.  В одной трубе будут располагаться провода кабельной системе, во второй провод датчика.

Закрепить кабель с датчиком к теплому полу

Выполнив эти работы, на основании помещения укладываются теплоизоляционный и паронепроницаемый материал слоем в 20 мм. Далее для фиксации электрического кабеля крепится монтажная лента. Перед тем как на нее уложить нагревательные элементы теплого пола, все провода протягиваются к термостату.

Другой конец провода в оболочке провести к терморегулятору

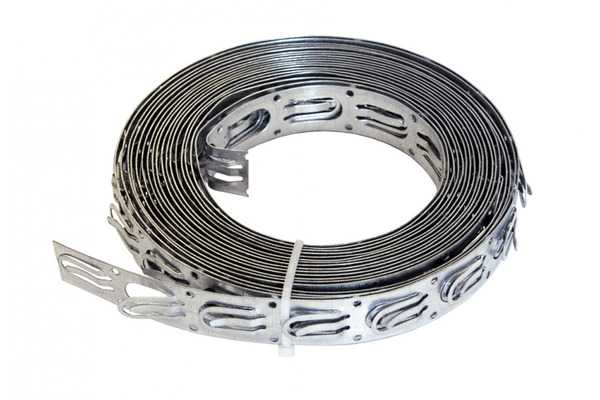

Уложив и закрепив кабеля электрической системы с определенным шагом, выполняется бетонная стяжка. Но перед ее заливкой, необходимо убедиться в том, чтобы соединяющая муфта элементов, находилось непосредственно в самой стяжке.

Подключить к терморегулятору и заделать штробу шпаклевкой

Монтаж датчика с нагревательными матами

Установка датчика теплого пола на основе нагревательных матов производится намного быстрее, чем при первом методе. Выполняется монтаж следующим способом:

1. Установка терморегулятора. Он устанавливается на стене в наиболее удобном месте, но не менее 30 см. от пола. В намеченном участке перфоратором проделывается отверстие для установки термостата. От штробы вниз по стене и вдоль основания помещения выдалбливаются канавки для прокладки концов нагревательного мата и термодатчика.
2. Подводка питания. К установке терморегулятора подводится электрическое питание. При этом сечение проводника силовой линии должно совпадать с силой тока нагревательного мата.
3. Подготовка основания. Червонный пол для укладки нагревательной модели должен быть ровный. Для этого с него щеткой убирается весь мусор и пыль, а трещины заделываются грунтовкой.
4. Составление схемы. На основании помещения помечаются разметки нахождения габаритной мебели и напольной электротехники.
5. Укладка матов. На заранее подготовленном свободном пространстве пола расстилаются маты. Чтобы электрическая система занимала всю отапливаемую площадь помещения, ее необходимо раскроить на удобные фрагменты. Разрезается нагревательный материал по строго намеченным линиям, без повреждения кабелей.
6. Место расположения датчика. Участок для датчика теплого пола должен располагаться между витками нагревательного кабеля.
7. Фиксация проводов электрической системы. Через заранее подготовленную штробу, к коробке термостата выводятся монтажные провода нагревательных матов.
8. Установка термодатчика. Перед соединением датчика, с помощью специального оборудования необходимо проверить его сопротивление с нагревательными матами. Если их значения совпадают, термодатчик помещают в специальную гофрированную трубу, где один конец будет располагаться под напольным покрытием, а второй подведен к термостату. Сам трубопровод укладывается в проделанную нишу таким образом, чтобы радиус изгиба у стены был не менее 5 см.

Для закрепления монтажа датчика, на штробу укладывается тонкий слой цементного раствора. Затем для подключения датчика теплого пола его концы необходимо облудить и подсоединить к термостату.

В завершении данной стать хотелось бы добавить, что теплые полы могут функционировать в подаче тепла без термостата и датчика. Каждый потребитель в праве сам решать стоит ли ему приобретать дополнительное оборудование. Но, зная как подключить датчик теплого пола и его дальнейшею работу, можно будет самостоятельно убедиться в экономии семейного бюджета с комфортным проживанием. AdminАвтор статьи Понравилась статья? Поделитесь с друзьями:

tepliepol.ru

монтаж, настройка регулятора, как установить и снять, фото и видео

Содержание:

Система подогрева пола, или, «теплый пол», представляет собой разновидность обогрева помещения, дающего возможность хозяину сохранять требуемый микроклимат в помещении, при этом он сам выставляет комфортную температуру. Такие системы оборудованы устройством, позволяющим проводить подобную регулировку.

Стоит отметить, что установка терморегулятора теплого пола вполне возможна без привлечения специалистов, главное при этом подойти к мероприятию со всей ответственностью и серьезностью, не забывая о технике безопасности.

Что представляет собой терморегулятор

Система теплого пола подразумевает установку нагревательных элементов под напольное покрытие с последующим соединением с электросетью. Это осуществляется не напрямую, а через регулирующий прибор – термостат.

Естественно, что данная система отопления снабжена датчиком температуры. Монтаж этого устройства осуществляется с применением гибкой пластиковой трубки, установленной непосредственно в стяжку пола.

Последние модели термостатов оснащены системой программирования, что не может не радовать. Это довольно удобно, потому что дает возможность владельцу определять, когда настраивать систему отопления на режим экономии, а когда задействовать ее на полную мощность для достижения максимального комфорта, например, после долгого дня, когда вся семья вернулась домой.

Цена на программируемые регуляторы несколько выше, нежели на обычные модели. Тем не менее, благодаря возможности экономии разница в цене нивелируется спустя 1-3 сезона. Читайте также: «Какой датчик температуры для теплого пола выбрать и как его установить правильно».

Можно выделить такие виды терморегуляторов:

• Аппараты с режимом экономии. Он дает возможность снизить температуру в помещении на время, когда в нем нет жильцов, на определенное количество градусов, что позволит слегка сократить потребление электричества.
• Термостаты, дополненные программируемым таймером. Контроль температуры осуществляется посредством установленной программы таймера. Таймер посылает команды на регулятор температуры, корректируя, таким образом, силу нагрева в конкретное время.
• Интеллектуальные программируемые регуляторы температуры. На экране такого дисплея можно устанавливать чередование заданных режимов. Аппарат сам определяет, когда и какую программу выполнить, исходя из определенных факторов.
• Регулятор температуры с ограничительным датчиком. Он дает возможность задать предельно низкие и высокие величины нагрева пола при конкретной температуре воздуха. Таким образом, можно предостеречься от возможного перегрева, сохранив целостность имеющегося напольного покрытия.

Подготовка к установке

Перед монтажом терморегулятора следует внимательно изучить прилагаемую инструкцию от изготовителя. Особенно следует уделить время разделу по установке, так как принципы монтажа разных моделей регуляторов могут несколько отличаться.

Снимите переднюю крышку регулятора, медленно, осторожными движениями демонтировав колесико управления. Для этого при помощи отвертки аккуратно зацепите элемент, после чего открутите винт. Если у вашей модели есть защелки, можно просто на них надавить той же отверткой, и панель можно будет снять.

Отметим – если не удается снять крышку, и вы собираетесь сделать это силой – подумайте дважды. Скорее всего, вы поломаете крепежи, а приспособление придется выкинуть. Не спешите, лучше изучите инструкцию внимательнее, как показывает практика, это помогает.

Монтаж терморегулятора теплого пола подразумевает наличие следующих приспособлений:

• Гофротрубка. Зачастую эта вещь идет в комплекте. Если у вас по каким-то причинам такового комплектацией не предусмотрено, придется докупить его дополнительно. Лучше всего, если трубка будет толщиной 16 мм. Чтобы узнать нужную длину, замеряйте расстояние от точки монтажа регулятора до места установки термодатчика (прочитайте: «Как выбрать и установить термодатчик для теплого пола»).
• Отвертка.
• Крепежные винты.
• Монтажная коробка.
• Строительный уровень.
• Отвертка-индикатор. Необходима для контроля фазы в сети. При желании можно воспользоваться любым иным схожим приспособлением.

Особенности установки разных терморегуляторов

Ознакамливаясь с мануалом к приобретенному терморегулятору, не пропустите информацию, объясняющую то, какую площадь может обслужить оборудование. Если в планах осуществить монтаж прибора в помещении с большими размерами, лучше всего будет распределить площадь на несколько зон, и поставить в каждую из них по отдельному терморегулятору. Иначе регулятор просто не справится с нагрузкой, а вся затея окажется бессмысленной.

Производятся регуляторы в различных конфигурациях, что в какой-то степени определяет последовательность их установки. Читайте также: «Установка теплого пола своими руками – правила монтажа».

Терморегуляторы можно разделить по таким параметрам:

1. Конструкция. На рынке можно встретить устройства накладного и встраиваемого типа. Для первого типа не требуется делать технологического отверстия.
2. Тип управления. Изготовителем представлены температурные датчики выносного, встроенного и комбинированного типов.
3. Особенности функционала. Существуют простые модели, а также те, что поддерживают программирование. Специалисты отмечают, что лучше, когда присутствует расширенная настройка терморегулятора теплого пола, потому что в таком случае использование системы теплого пола будет значительно экономичнее и эффективнее.

Несколько полезных сведений об электропроводах

Внутрь коробки нужно ввести несколько проводов, имеющих разный цвет изоляции. Согласно нормам, ноль имеет голубой цвет, а фаза – черный. Заземляющий провод окрашен двумя цветами – желтым и зеленым.

Для определения фазы стоит воспользоваться индикаторной отверткой. Кроме того, в момент подготовки, до того, как произойдет установка регулятора теплого пола, следует проконтролировать напряжение в сети. Идеально, когда оно максимально приближается к 220 вольтам.

Далее потребуется произвести обрезку главного кабеля обогрева, и кабеля питания. Для этого лучше всего воспользоваться острым ножом или специальными кусачками. Обрезать нужно так, чтобы кабели выступали из монтажной коробки где-то на 50 мм. Далее зачищаются провода.

Если моделью предусмотрено безвинтовое крепление кабелей, то длина зачистки определяется исходя из рекомендаций, указанных на корпусе устройства. Следует быть аккуратными, чтобы зачищенные кабели не соприкасались между собой. Провод заземления лучше всего соединить с оплеткой кабеля обогрева посредством пайки или клеммы.

После этого осуществляется подключение силового кабеля к монтируемому термостату. Инструкция, как установить терморегулятор для теплого пола, указана производителем либо на корпусе, либо в руководстве. Инструкция может несколько разниться между схожими моделями, поэтому схему нужно изучать в каждом отдельном случае индивидуально.

Подведите провод с фазой и закрепите к нужному контакту в устройстве, обычно он маркируется буквой L. Клема для нулевого провода имеет маркировку N. Однако следует быть внимательным, так как встречаются разновидности систем, в которых клема N предназначена для подключения основного кабеля обогрева. Этот нюанс нужно изучить отдельно с особой внимательностью.

Далее нужно соединить температурный датчик к клемам с маркировкой sensor. Как и было упомянуто раньше, он находится внутри гофротрубки. Если датчик изначально не находится в трубке, то поместить его туда потребуется самому.

Типы кабелей отопления:

1. Двужильный кабель обогрева скрывает под своей защитной изоляцией два токопроводящих проводника. Такой тип кабеля считается более удобным, нежели его одножильный вариант, потому что соединение его с терморегулятором происходит лишь с одного конца. В таком кабеле рядом находятся 3 провода, два из которых токопроводящие и один заземляющий.
2. В одножильном кабеле располагается лишь один токопроводящий провод, как правило, он белый.

Техника безопасности

Любые работы по установке электрооборудования должны осуществляться с соблюдением элементарных правил техники безопасности. Несоблюдение таковых может привести к плачевным последствиям.

К основным правилам можно отнести следующие:

• до проведения работ убедитесь, что все помещение, либо отдельная комната, в которой осуществляется установка датчика, обесточена;
• не проводите запуск устройства, которое находится в разобранном состоянии;
• эксплуатация регулятора подразумевает температурный режим от -5 до 40 ^оС;
• проводите своевременную очистку термостата от пыли;
• очистка аппарата должна проводиться средствами, не содержащими растворитель или бензол;
• ремонт проводите, если только вы на 100 % уверены в своих способностях, при этом вам понадобится разобраться в том, как снять терморегулятор теплого пола;
• следите за тем, чтобы мощность системы не выходила за допустимые пределы, предусмотренные изготовителем термостата.

Последовательность установки регулятора

Процесс можно условно разделить на ряд последовательных шагов. Если им следовать, все работы пройдут без нюансов.

Можно выделить 5 таких этапов:

1. Сделайте на месте крепления устройства отверстие – лучше всего для этого подойдет перфоратор или ударная дрель. Габариты этого устройства должны дать возможность установить коробку. Кроме этого, создайте каналы для укладки кабелей и установки датчика. Произведите монтаж установочной коробки в готовое отверстие.
2. Теперь можно уложить провода. Кабели питания системы обогрева следует подвести к коробке, а также подключите провода термодатчика.
3. Осуществите монтаж терморегулятора. Это довольно просто, нужно всего лишь закрепить устройство в коробке.
4. Теперь нужно соединить основные части системы. Данный этап требует особого подхода и соблюдения приложенной изготовителем инструкции, потому что в каждой конкретной модели последовательность может слегка отличаться.
5. Поставьте на место переднюю панель, закрепив ее монтажными винтами, идущими в комплекте. С помощью строительного уровня нужно проверить, что регулятор был установлен строго по уровню. Далее можно закрыть крышку и включить питание. Если вы все сделали правильно, то включится экран терморегулятора и загорится индикатор теплого пола. После этого можно приступить к настройке регулятора.

Согласно советам экспертов, запускать систему теплых полов в постоянную работу можно лишь по прошествии 3-4 недель после заливки стяжки и укладки напольного покрытия, а именно кафеля. Если включить систему отопления раньше срока, то стяжка может растечься и напольное покрытие придет в негодность.

Хозяин должен лишь замерять специальным инструментом сопротивление между греющими элементами и сравнить их с рекомендуемыми показателями, представленными изготовителем. Если все удовлетворяет, то нужно только дождаться окончательного застывания стяжки. Только после этого готовую систему отопления, оснащенную термостатом и датчиком температуры, можно запускать в постоянную работу.

polspec.com
