Водяной теплый пол под плитку: укладка своими руками

Финишное покрытие пола из кафеля с водяным обогревом обычно устраивают в сантехнических помещениях частных домов и общественных зданий (гостиницы, сауны, бассейны).

Плиточный пол является отличным теплопередатчиком и надёжным барьером на пути проникновения влаги, поэтому в частных домостроениях с водяным обогревом полов плитку кладут на кухне, в ванной комнате и туалете. Редко кладут плитку на пол в других помещениях. В данной статье мы рассмотрим, как должен быть устроен водяной пол под плитку.

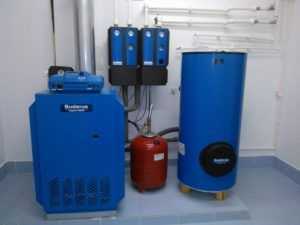

Газовый котёл

Теплые полы, устанавливаемые в частных домах, подключают к газовому обогреву

Для обогрева водяного тёплого пола под плитку необходим агрегат, осуществляющий постоянную подачу горячей воды в систему трубопроводов, нагревающих керамическое напольное покрытие.

Котлы устанавливают в домах, расположенных в местах с возможностью подключения к системе центрального газопровода и водопроводу. Если требуется обогревать небольшую площадь, то достаточно установить настенный агрегат малой мощности.

В большинстве случаев устанавливают мощные напольные многоконтурные котлы. Они справляются с отоплением всех жилых помещений, ванной, туалета, кухни и обеспечивают подачу горячей воды в систему внутренней разводки водопровода.

Самый распространённый вариант – это установка напольного многоконтурного котла с атмосферными горелками.

Коллекторное оборудование

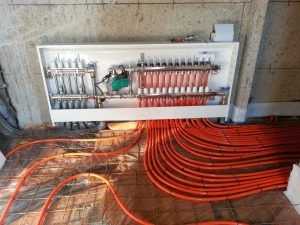

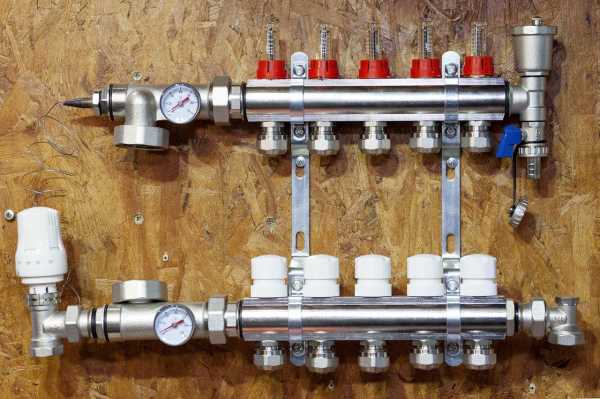

Коллекторный узел является управляющим устройством системой тёплых полов. С помощью коллектора устанавливают определённую температуру нагрева полов в каждом контуре.

Коллекторный узел

Подключение коллекторного узла, как и пуск в эксплуатацию газового котла, производится с разрешения газовой и водопроводной службы.

Трубопроводы водяного тёплого пола

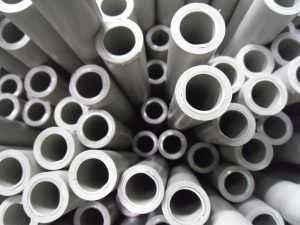

Водяной тёплый пол под плитку обогревают трубами из разного материала:

• сшитый полиэтилен;
• металлопластиковые трубы;
• полипропилен;
• медные трубы.

Сшитый полиэтилен

Трубы из полиэтилена славятся устойчивостью к перепадам температур

Своему названию трубы обязаны молекулярному строению полимера. На специальном оборудовании структура полиэтилена подвергается «бомбардировке» электронами.

В результате образуются молекулярные цепочки, которые «сшивают» структуру материала, придавая ему особую прочность.

Трубы из сшитого полиэтилена выдерживают резкие перепады температуры и сильное давление горячего теплоносителя.

Металлопластиковые трубы

Прочность металлопластику придает внутренняя алюминиевая сетка

Металлопластик на срезе представляет собой трёхслойный пирог. Наружный полиэтиленовый слой скреплен внутренней проклеенной алюминиевой сеткой.

Наружная поверхность обладает повышенной прочностью и выдерживает воздействие агрессивной среды.

Алюминиевая прокладка исполняет роль несущего каркаса. Внутренняя гладкая оболочка обеспечивает беспрепятственный проход теплоносителя.

Полипропилен

Для сгибания труб предварительно нагрейте их

Трубопроводы из этого материала служат около 50 лет.

Соединения труб осуществляются с помощью специального паяльного приспособления.

Сгибают трубу только под сильным нагревом.

Благодаря своей невысокой цене, полипропиленовые трубы очень популярны для устройства тёплых водяных полов под плитку своими руками.

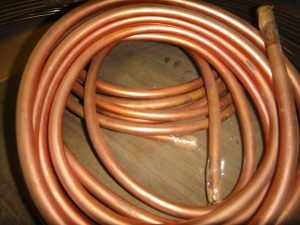

Медные трубы

Медная трубка – идеальный материал под водяные тёплые полы под плитку.

Помимо своей высокой теплопроводности и гибкости медные трубы имеют неограниченный срок службы и абсолютно «равнодушны» к коррозии.

Каждый материал, из которого изготовлены трубы, имеет свои преимущества и недостатки:

№	Наименование материала	Достоинства	Недостатки
1	Сшитый полиэтилен	Не допускает внутренних отложений	Сложность соединений
2	Металлопластиковые трубы	Особая прочность	— « —
3	Полипропилен	Стойкость к агрессивной среде	Для сгиба нужен нагрев
4	Медные трубы	Высокая теплопередача	Большая цена

Способы расположения трубопроводов

Трубы отопления размещают на основании пола в виде 2-х форм положения:

• спираль и двойная спираль;
• прямолинейная синусоида.

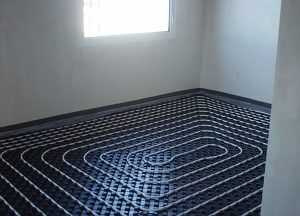

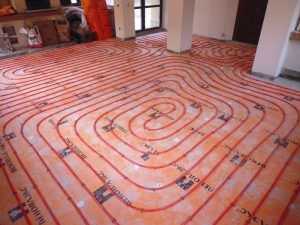

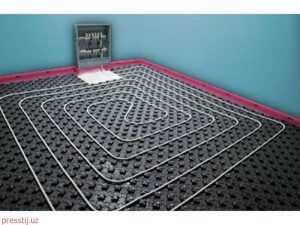

Спираль или улитка

На небольших площадях такая укладка идеально обеспечивает равномерный прогрев

Укладка труб производится в виде закрученной спирали.

Спираль может состоять из одиночной трубы, а также может быть сделана из сдвоенного трубопровода.

Такой вид укладки наиболее подходит для помещений площадью до 20 м²(кухонь, ванных комнат и туалетов) с керамическим напольным покрытием.

Прямолинейная синусоида

Укладка трубопровода по синусоиде

Такая форма укладки имеет наименьшие теплопотери по своей протяжённости, поэтому этой формой укладки трубопроводов пользуются тогда, когда устраивают водяные тёплые полы под плитку на больших площадях.

Монтаж отопления пола

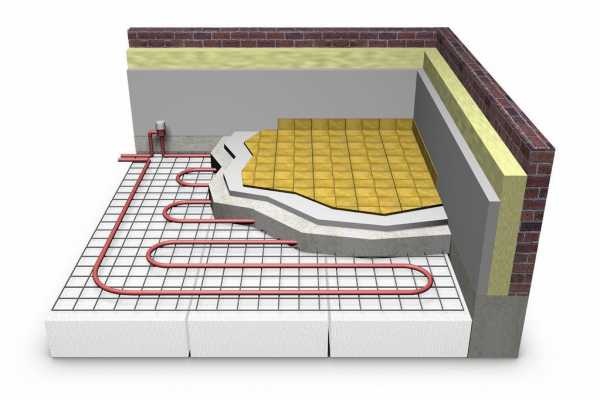

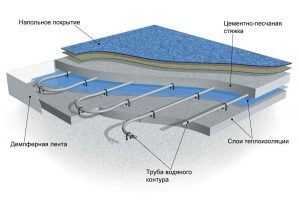

Устройство теплого пола

Монтаж теплового контура производят в несколько этапов:

1. На бетонное основание стелют пароизоляцию из полиэтиленовой плёнки. Края изоляции заводят на стены по периметру помещения. Края плёнки должны быть выше керамического покрытия.
2. Всю поверхность пароизоляции закрывают плитами утеплителя (полиуретан, пенопласт либо аналогичный материал).
3. Затем кладут армированную решётку.
4. Трубы располагают в виде нужной формы укладки. Трубопровод крепят к решётке пластиковыми хомутами.

Проведение испытаний тёплого пола

Испытательное подключение системы позволяет найти и устранить протечки

Испытание тёплого пола осуществляют двумя способами:

1. В смонтированную систему обогрева подают горячую воду под давлением, превышающим норматив в 1,5 раза. Выявляют слабые места соединений. При нахождении утечки её ликвидируют. Испытание проводят повторно.
2. Второй способ испытания заключается в том, что компрессором в систему труб нагнетают сжатый воздух. Места соединений трубопровода покрывают мыльной суспензией. Утечка проявляет себя появлением мыльных пузырей. После устранения дефектов соединений испытание повторяют.

Виды заполнения водяных тёплых полов под плитку

Заполняют пространство тёплого пола двумя способами:

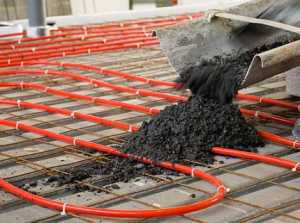

• заливка бетоном
• устройство сухой засыпки

Заливка бетоном

Стандартный диаметр труб водяного обогрева 16 мм.

Согласно теплотехническим расчётам оптимальная высота слоя бетона над трубами должна равняться 30 мм.

При толщине стяжки свыше 70 мм увеличивается инертность нагрева структуры пола. Перекрытие будет медленно нагреваться и остывать.

Основание пола должно обладать достаточной несущей способностью. При устройстве бетонной заливки надо учитывать, что 1 м² стяжки толщиной 50 мм весит 125 кг.

Устройство сухой засыпки

Засыпку сухого пола делают из керамзитовой крошки. Под укладку напольного покрытия из керамической плитки сухие полы не устраивают. Подробнее о сухой стяжке смотрите в этом видео:

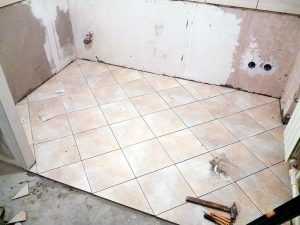

Устройство покрытия тёплого водяного пола из керамической плитки

Керамическое покрытие хорошо проводит тепло

Керамическая плитка – универсальный облицовочный материал. Плитку применяют для отделки фасадов зданий, а также для облицовки стен и полов внутри помещений.

Особенно нуждаются в керамическом покрытии полов помещения с повышенной влажностью – кухни, ванные комнаты и туалеты. Плитка обладает максимальной степенью передачи тепла от системы тёплых водяных полов внутрь помещений.

Квадратная плитка наиболее удобна в монтаже

Керамические пластины получают путём обжига при температуре свыше 1000 градусов жидкой смеси глины с песком.

В смесь добавляют различные вещества, улучшающие те или иные качества материала. Смесь разливают в различные формы и помещают в печь для обжига.

Торговая сеть предлагает широкий ассортимент керамической плитки, поражающий разнообразием расцветок, узоров и размеров.

Керамику для тёплого пола выбирают в основном квадратной или прямоугольной формы. Очень удобно и выгодно класть квадратную плитку размерами 30х30 см и 50х50 см. Подробнее об укладке керамики на теплый пол смотрите в этом видео:

Для кухонь и ванных комнат применяют керамику толщиной от 8 до 15 мм.

Плитку кладут на клей, который состоит из смеси цемента, различных пластификаторов и стабилизаторов. Его разводят водой до получения тестообразной массы. Смесь наносят на поверхность стяжки и разравнивают зубчатым шпателем. Плитку перед укладкой замачивают в воде. На тыльную поверхность пластины кладут клейкую смесь и прижимают плитку к слою клея на полу.

Чтобы получить ровную расшивку швов между плитками, в зазоры вкладывают пластиковые крестики, которые после высыхания вынимают и производят расшивку швов.

Керамическое покрытие является мощным барьером, преграждающим путь проникновению влаги. Плитка выдерживает большие нагрузки.

Для влажных помещений выбирают плитку с противоскользящим покрытием. Керамика хорошо моется, что немаловажно для поддержания чистоты на кухне и в ванной комнате.

Тёплое керамическое покрытие оставляет приятные ощущения от ходьбы по нему босиком.

gurupola.ru

Укладка водяного теплого пола под плитку своими руками: этапы, особенности, инструменты (видео)

Из нескольких существующих видов отопительных систем водяной пол наиболее трудоемкий и затратный, но оправдывает свою установку длительным сроком службы и экономией при оплате за энергоносители на протяжении эксплуатации.

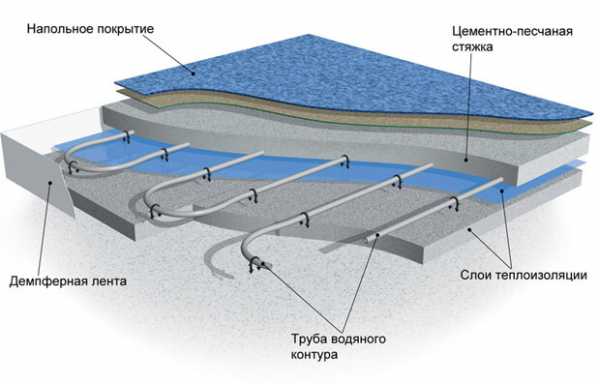

Устройство водяного теплого пола.

При установке такой отопительной системы достигается значительно больший комфорт, чем при стандартной радиаторной системе.

Чтобы собранная система функционировала правильно и приносила радость, необходимо грамотно выполнить монтаж и укладку всех составляющих системы.

Подготовка основания и этапы выполнения работ

Основным моментом является основательная подготовка необходимой площади. Для этого удаляется вся бетонная стяжка до чернового перекрытия, если существуют перепады до 10 мм и больше, их следует устранить путем заливки самовыравнивающейся смеси.

После полного высыхания выравнивающего слоя укладывается слой гидроизоляции. Для этого можно воспользоваться пленкой или рубероидом и обязательно сделать нахлест между кусками. В зависимости от целевого использования, этажности и условий монтажа необходимо применение утеплителя.

Вернуться к оглавлению

Укладка утепляющего слоя

Под бетонную стяжку теплого пола под плитку укладывается утеплитель. Учитывая место расположения теплого пола, следует использовать разные виды и толщину теплоизоляционного слоя:

Водяной теплый пол без стяжки.

1. Если укладка теплого пола сочетается с радиаторной системой утепления, тогда можно использовать в качестве отражающего слоя тонкую фольгированную подкладку (пенофол или его аналог).
2. При монтаже в отапливаемых квартирах достаточно применить листы пенополистирола 20-50 мм толщиной или утеплитель подобной плотности и толщины.
3. Для утепления первого этажа в квартирах или частных домах выполняются более объемные и трудоемкие работы: засыпка слоя керамзита от 50 мм и укладка теплоизоляционных плит от 50 мм. Альтернативой могут выступать утеплители высокой плотности, специально предназначенные для укладки теплого пола с пазами, в которых укладываются трубы. Одновременно с раскладыванием утеплителя по периметру всей площади, где планируется провести теплый пол, разматывают демпферную ленту. Если площадь укладки большая, тогда условно делят ее на несколько контуров и по границе каждого контура укладывают демпферную ленту. Она нужна для компенсации тепловых расширений, которым будет подвергаться стяжка на протяжении эксплуатации.

Вернуться к оглавлению

Монтаж и особенности укладки труб

Перед раскладыванием теплопроводящих труб поверх утеплителя укладывается металлическая сетка, на которую и будут крепиться трубы. Для соединения труб и сетки можно воспользоваться обычной пластиковой стяжкой, расстояние между креплениями – не более 1 м. Сильно стягивать и прижимать трубы к арматуре тоже не следует, т.к. при нагреве возможна деформация трубы. Относительно стен тоже существуют некоторые правила: от стены труба должна находиться на расстоянии 8 см, между витками расстояние находится в пределах 10-40 см. Большим это расстояние делать не нужно, поскольку кафель не будет прогреваться, на полу будут ощущаться холодные места.

Схема прямоугольной укладки водяного теплого пола.

Выбирать трубы следует с учетом следующих параметров:

1. Работа при температуре воды до 95° и основном рабочем давлении 16 бар.
2. Минимальное сечение трубы не менее 16-20 мм. Идеальным вариантом для укладки служат полиэтиленовые трубы, армированные специальным стекловолокном, поскольку материал без такой армировки при нагреве подвергается существенному линейному увеличению. Укладывают их несколькими способами: змейкой или двойной змейкой, спиралевидно со смещенным центром. Общая длина одного контура составляет 50-60 м, при увеличении этого показателя наблюдается не очень эффективная работа отопительной системы. Если площадь укладки в одном помещении более 40 кв.м, тогда укладывается два и более контура.

Вернуться к оглавлению

Составляющие системы теплого пола

Подключение водяного теплого пола под плитку к общей системе отопления производится через коллектор. К нему подключаются все подводящие и возвратные трубы. Для удобства обслуживания несколько коллекторов соединяются в один шкаф, где и происходит управление всей отопительной системой водяного пола, сброс лишнего воздуха или аварийный слив со всей системы отопления.

Проектировать систему отопления частного дома должен специалист или монтажная бригада, которая профессионально занимается устройством отопительных систем. После подключения всех труб к коллектору систему необходимо испытать на герметичность. Для этого в систему подается вода под давлением, значительно превышающим рабочее, и оставляется на 1-1,5 суток для проверки на целостность и герметичность.

https://kuhnyamoya.ru/youtu.be/Ih_PBbLmaSg

По истечении этого времени, если герметичность системы не подлежит сомнению, трубы водяного пола можно закрывать бетонной стяжкой.

Вернуться к оглавлению

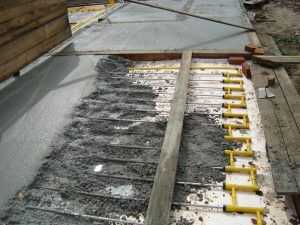

Укладка бетонной стяжки

В процессе укладки стяжки бетонного пола под плитку или кафель есть определенная специфика: поскольку бетон тоже подвергается тепловому расширению, его следует делать более эластичным при помощи строительных добавок.

Чтобы был достигнут требуемый уровень эластичности, в раствор добавляют пластификаторы:

1. Жидкие растворы, повышающие плотность заливаемого раствора путем расщепления цементных молекул и выталкивающие частицы воздуха из состава. Повышается крепость заливаемого слоя, вследствие чего он может уменьшаться до 30-40 мм без ущерба для его качества. Снижается появление высолов на поверхности бетона.
2. Армирующее волокно придает готовому раствору эластичность, распределение на поверхности происходит быстрее, затвердевание происходит медленнее, в процессе эксплуатации легче переносит перепады температур, сохраняя целостность покрытия.

Добавляют пластификаторы в раствор согласно инструкции, т.к. каждый производитель выпускает продукцию разной консистенции и состава. Но все существующие пластификаторы призваны повышать физические и механические свойства бетона, увеличивать срок его службы в несколько раз.

https://kuhnyamoya.ru/youtu.be/mAzaVhS0wgU

В любом случае после заливки следует дать некоторое время для полного затвердевания залитого бетона. Не раньше 10-14 дней можно приступать к укладке кафеля или керамической плитки. При укладке специалисты также рекомендуют использовать клей для теплых полов.

Вернуться к оглавлению

Необходимый инвентарь

При проведении работ по устройству водяных полов нужно иметь определенные инструменты:

• измерительные приспособления – строительная или лазерная рулетка, с помощью последней можно определить и горизонтальный уровень расположения основания и будущей стяжки;
• при отсутствии лазерной рулетки можно воспользоваться гидроуровнем;
• нож и металлический строительный уровень для обрезания листов утеплителя;
• инструмент для работы с бетонной смесью – мастерки, емкости для замешивания, электродрель или миксер для быстрого и качественного перемешивания составляющих, ведра и 2-метровое правило;
• для резки металлической армирующей сетки можно воспользоваться ручной пилой по металлу или болгаркой;
• для подключения фитингов к коллектору следует иметь при себе разводные ключи или ключи соответствующего размера.

https://kuhnyamoya.ru/youtu.be/knkvQBUgwRU

Соблюдая элементарные советы и этапы выполнения работ по монтажу теплого пола, можно самостоятельно собрать всю отопительную систему, сэкономив при этом немалую сумму средств, которые лучше пустить на приобретение керамической плитки с высокой износоустойчивостью к механическим повреждениям.

kuhnyamoya.ru

Водяные теплые полы под плитку

Содержание:

1. Подготовка к монтажу теплого пола
2. Монтаж креплений и трубопроводов
3. Завершение устройства водяного пола

Все знают, что в зимнее время стоять на холодном полу не слишком приятно. Но если в комнатах можно уложить на пол ковер или ковролин, то в ванной комнате и на кухне это невозможно. Выход из сложившейся ситуации существует – это система теплого водяного пола.

Для помещений с повышенным уровнем влажности, таких как ванная комната, кухня, идеальным напольным покрытием является керамическая плитка. Водяные теплые полы под плитку позволяют избавиться от существенного недостатка этого материала, который на ощупь холодный.

Такое напольное покрытие равномерно распределяет тепло по всей площади помещения. Наиболее популярным вариантом устройства теплых водяных полов считается монтаж трубок, укладываемых в стяжку. По проложенным трубам циркулирует горячая вода, и благодаря этому пол становится теплым. При установке системы необходимо в точности следовать инструкции. Схема укладки теплого пола изображена на фото.

Подготовка к монтажу теплого пола

Сначала подготавливают напольную поверхность – она должна быть тщательно очищена от мусора. Если пол неровный, его выравнивают стяжкой. Теплый пол под плитку водяной требует идеально ровной поверхности, поэтому к процессу выравнивания необходимо подойти ответственно.

Ещё до монтажа теплого водяного пола на стену недалеко от пола устанавливают специальный шкаф, в котором закрепляют коллектор. К шкафу подводят трубу, по которой будет поступать горячая вода, а также возвратный трубопровод – к нему будет подключен коллектор. Внутри проводят стыковку основного источника тепла с нагревательными трубопроводами. Здесь же будут находиться устройства, регулирующиеся работу теплого пола, и циркуляционный насос, который станет обеспечивать непрерывное движение воды по контуру системы теплообеспечения.

На трубопроводы устанавливают запорные вентили, позволяющие отключать теплые полы от отопительной системы. К вентилю подключают коллектор для теплого пола своими руками.

Поверхность пола обязательно покрывают гидроизоляционным материалом, например, алюминиевой фольгой или полиэтиленовой пленкой. Вместо этого можно использовать утеплитель – пенопласт, на одной стороне которого приклеена алюминиевая пленка.

Затем приступают к установке демпферной ленты – она должна находиться выше уровня стяжки на 20 миллиметров. Это необходимо сделать по той причине, что при нагревании бетон может расширяться. Для создания теплоизоляции можно использовать минеральную вату. Толщину утеплителя выбирают исходя из мощности системы отопления. Чем мощнее водяные теплые полы под плитку, тем больше должна быть толщина теплоизоляционного материала. Обычно достаточно 2-4 сантиметра толщины.

Монтаж креплений и трубопроводов

Крепление трубопроводов может производиться двумя способами: с помощью термоизоляционных плит или арматурной сетки.

Сетку с ячейками устанавливают прямо на теплоизолятор. Контур крепят к сетке при помощи двух или трех хомутов. Теплоизоляционные плиты укладывают с применением особых монтажных рельсов – их устанавливают на верхний теплоизоляционный слой и фиксируют специальной крепежной лентой.

Расположение греющих контуров системы теплого пола имеет свои особенности. Укладывать трубопроводы желательно не в центре комнаты, а вдоль стен, с шагом в 10 сантиметров (подробнее: «Длина контура водяного теплого пола: правила расчета»). Возле дверей и окон расстояние увеличивают до 12 сантиметров. Не стоит использовать петли общей длиной больше 100 метров.

Потом определяют схему установки контура – он может быть параллельного или спирального типа. Если используется параллельная схема, то трубопроводы размещают змейкой. В этом случае плиты для теплого водяного пола будут нагреваться неравномерно, поскольку наибольшая температура наблюдается в самом начале «змейки». Данную схему обычно используют для помещений небольшой площади. Спиральная система способствует равномерному прогреванию пола, это происходит благодаря тому, что возвратный и нагревательный трубопровод чередуются. Такую схему часто используют для обогрева больших помещений.

На следующем этапе осуществляют монтаж контура — один его конец закрепляют в коллекторе (прочитайте: «Какой коллектор для теплого пола выбрать – виды, варианты и схемы установки»). Второй конец располагают в соответствии со схемой и затем подводят к коллектору и подключают к обратному трубопроводу.

Особенности устройства теплого пола, детали на видео:

Завершение устройства водяного пола

После завершения работы необходимо проверять герметичность всей системы, а также ее работоспособность. Вначале выполняют опрессовку конструкции теплых полов. Это делают следующим образом: заполняют водой всю систему и оставляют на сутки под рабочим давлением: она считается полностью работоспособной, если давление в ней по истечении этого времени не поменялось.

Когда обустройство теплого пола проверено на работоспособность, выполняют заливку цементным раствором. Толщина водяного трубопровода, расположенного по всему помещению и нагревающего контур системы, должна быть не более 7 сантиметров. В растворе рекомендуется использовать бетон марки не ниже М300. При выполнении работ важно, чтобы система при заливке находилась в рабочем состоянии, под давлением. Читайте также: «Как уложить водяной теплый пол под плитку – правила укладки своими руками».

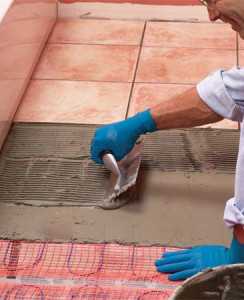

Затем укладывается плитка для теплого водяного пола. Перед этим необходимо выдержать время, необходимое для полного высыхания бетонного раствора. Лишь после этого следует приступать к укладке напольной плитки. Полностью бетон затвердевает только через месяц после заливки. Таким образом, обустройство теплого водяного пола и укладка плитки занимает много времени (прочитайте: «Устройство теплого пола под плитку: варианты монтажа»).

Плитку на теплый водяной пол укладывают точно таким же образом, что и на обычную поверхность. Сначала определяют уровень поверхности, при необходимости очищают ее от мусора и неровностей. После этого на пол наносят клеящий состав и укладывают плитку.

Обустройство теплых водяных контуров – достаточно сложная работа, но после этого можно комфортно стоять на напольной плитке. Кроме того, повысится температура во всем помещении. Так что, несмотря на то, что ремонт получается длительным (более месяца, с учетом высыхания бетона и последующей укладки напольной керамической плитки) все же уже много хозяев квартир создали у себя систему теплого пола. Стоимость такой конструкции невысока, поэтому ее могут позволить себе люди с разным достатком.

teplospec.com

Как правильно сделать монтаж теплого пола под плитку

Популярность теплого пола под плитку обусловлена тем, что он  может стать прекрасной альтернативой центральному отоплению или дополнительным источником обогрева помещений.  Чтобы система эффективно работала и не требовала значительных затрат времени,  средств и труда при эксплуатации и обслуживании, необходимо правильно выбрать ее тип и соблюсти все тонкости технологии при укладке. В зависимости от характеристик используемых нагревательных элементов монтаж теплого пола под плитку имеет свои особенности.

Выбор теплого пола под плитку: водяной или электрический

По типу  обогрева система теплого пола может быть водяной или электрической. Каждая имеет свои особенности,   достоинства  и недостатки и оптимальное решение выбирается с учетом конкретных факторов. Устройство теплого водяного пола возможно лишь в загородном коттедже или частном доме, причем такой обогрев целесообразен при наличии недорогого топлива, например, природного газа. Кроме того, эта система сложнее конструктивно и более трудоемкая, но требует меньших затрат при эксплуатации.

Установка тёплого пола под плитку, работающего от электричества, может осуществляться с помощью кабелей, матов и специальной инфракрасной пленки.  Самым востребованным и  является последний вариант. Пленочный теплый пол менее трудоемкий, не требует проведения сложных подготовительных работ и может использоваться как в частном секторе, так и в квартирах многоэтажных домов. Однако такой обогрев помещений обходится дороже водяного и требует подключения к центральной сети энергоснабжения. Пленочный пол желательно использовать для укладки на небольших площадях или в тех случаях, когда монтаж водяной системы невозможен.

Водяной теплый пол под плитку: нюансы монтажа

устройство водяного теплого пола под плитку

Система водяного теплого пола отличается трудоемкостью и требует тщательного соблюдения технологии при ее устройстве. Нарушения чреваты лишними затратами на устранение дефектов и ущерба от протечки воды.  Монтаж теплого пола под плитку, для которого в качестве нагревательных элементов используются трубы  с теплоносителем, заключается в последовательном выполнении следующих операций:

Оно должно быть сухим, ровным и прочным, для чего все неровности и дефекты исправляют с помощью стяжки.  Лучшим основанием для такой системы   является бетон. После отвердевания стяжки поверхность проверяется и при наличии сырости ее причину устраняют.

Чаще всего для этого используют пленку, которую настилают внахлест и закрепляют клейкой лентой, а чтобы компенсировать механические нагрузки по периметру помещения прокладывают демпферную ленту

Для снижения потерь тепла поверхность пола покрывается слоем теплоизоляции, в качестве которой может использоваться  вспененный полистирол металлизированный фольгой или прессованная профильная плита.

Чтобы устроить водяной теплый пол под плитку, можно использовать  полиэтиленовые или металлопластиковые трубы. Их укладывают по схеме, соединяя с арматурной сеткой с помощью пластиковых хомутов. В зависимости от раскладки различают расположение контуров в виде змейки, двойной змейки, спирали и спирали со смещенным центром.

При укладке труб не следует их закреплять на арматурной сетке слишком жестко: при циркуляции горячей воды они  расширяются и могут деформироваться. Также чтобы избежать повреждения  труб на места компенсационных швов надеваются гофрированные элементы.

Трубы реже укладываются в центре помещений, а при монтаже у наружных стен и входных дверей частота их расположения увеличивается.

При устройстве водяного теплого пола стыковка труб из разных материалов недопустима, а их монтаж при переходе из одной комнаты в другую производится в металлических гильзах.

Для этого во все контуры системы теплого пола подается вода, при этом воздух стравливается через сливные заглушки. Проверка труб давление осуществляется в течение 48 часов. При выявлении протечек и деформированных участков повреждения устраняются, и проводится повторное испытание всей системы.

Необходимо обеспечить доступ к распределительному шкафу с коллекторами и редукторами.

Как уложить пленочный теплый пол под плитку

монтаж плитки на пленочный теплый пол

В этом случает основным нагревательным элементом   является специальная термопленка, укладка которой осуществляется следующим образом:

• Сначала выбирается площадь, которая отводится под пленочный теплый пол под плитку и вычисляется ее величина.

Не следует  укладывать электрический теплый пол в тех местах, где может быть установлена стационарная  мебель без ножек. Это может вызвать перегрев элементов и выход кабеля или  участка пленочного покрытия из строя.

• На поверхности пола расстилается  изолирующий слой из теплоотражающего материала. Если применяется фольгированная подложка, то ее следует располагать так, чтобы фольга не соприкасалась с пленкой. В качестве теплоотражающего материала может использоваться пробка в рулонах.

• Подложка закрепляется с помощью жидких гвоздей, полиуретанового клея и других составов, имеющих хорошие адгезионные свойства.

• Пленку подготавливают, устанавливая клеммы и изолируя выходы медных шин, а затем приклеивают ее на подложку тем же составом.

• Приклеенные полосы пленки параллельно соединяются с помощью электрического кабеля, и проводится тестирование системы,  при котором проверяют правильность соединения каждого элемента и его нагрев.

• После на поверхности пленки расстилают металлическую сетку, которая играет  роль экрана и заземления, для чего  ней подключается заземляющий кабель.

• После монтажа система снова тестируется  с терморегулятором и можно приступать к завершающему этапу — подготовке основания к укладке  напольного покрытия. При этом нужно предусмотреть вывод для термодатчика, который должен находиться на расстоянии 15 см. от поверхности инфракрасной пленки.

Укладка напольной плитки

Завершающим этапом устройства теплого пола  является укладка декоративного покрытия, которое выполняет утилитарные функции  и несет эстетическую нагрузку. Для этого после монтажа нагревательных элементов и проверки их работы из цементно-песчаного раствора выполняется стяжка. При устройстве  водяного или кабельного теплого пола достаточно залить его приготовленной смесью и разровнять.

Если укладка теплого пола под плитку осуществлялась с использованием термопленки, то сначала на поверхности расстилают неметаллическую монтажную сетку, а затем тонким слоем делают фиксирующую стяжку. Можно также уложить  гипсоволокнистые листы  и закрепить их дюбелями, рассчитывая шаг таким образом, чтобы не повредить пленку.

После подготовки основания и высыхания стяжки, если использовался раствор, выполняют гидроизоляцию и поверхность для лучшего сцепления с плиткой обрабатывают грунтовкой.  Теперь можно выполнять монтаж напольного покрытия, который включает следующие этапы:

• Сначала размечают  расположение осевых линий  в зависимости от способа  укладки плитки, а затем подготавливают  клеящий раствор. От его правильного выбора зависит  прочность и долговечность покрытия. Клей для плитки для теплого пола должен обладать определенными свойствами и не менять свои характеристики при нагреве.

• Монтаж покрытия осуществляют с учетом разметки, используя пластиковые крестики, чтобы выполнять ровные швы и строительный уровень  для проверки соответствия поверхности горизонтальной плоскости.  Клей при укладке плитки наносят  зубчатым шпателем, а ее при необходимости разрезают плиткорезом для получения фрагментов нужного размера.

• На следующий день швы затирают, используя резиновый шпатель и выполняя работу небольшими участками, и протирают поверхность напольного покрытия губкой.

Включать теплый пол можно лишь после полного высыхания стяжки  и схватывания  плиточного клея.

Видео инструкция по монтажу теплого электрического пола:

karkasnik.su
