Электрический теплый пол: кабельный, стержневой, инфракрасный

В качестве дополнительного источника тепла применяют электрический теплый пол. Данная схема хорошо работает на полах любого вида и устраивается в домах из любого материала. Отличительная особенность  – простой монтаж, что понравиться неопытному мастеру. Такой пол хорошо монтировать в помещениях, где проложить систему обогрева весьма затруднительно. Например, балкон или терраса. Иногда, теплые полы используют в качестве единственного способа обогрева, в этом случае необходимо учитывать предстоящие расходы на электроэнергию.

Схема основания

Преимущества электрических полов

Электро теплый пол обладает рядом достоинств, благодаря которым его часто применяют в квартире или частном доме.

Такими достоинствами можно считать:

• Возможность обогрева помещения так целиком, так и отдельную его часть. Теплые полы можно проложить по всей площади комнаты, а можно установить его лишь в определенной части. В этом случае, выполняется зонирование пространства.
• Теплые полы электрические удобно использовать, поскольку их управление осуществляется с помощью пульта или используется регулятор температуры.
• Есть возможность подключения к системе «умный дом». В этом случае, управлять нагревом можно будет удаленно.
• Простой и легкий монтаж, не требующий специальных инструментов.
• Отсутствие возможности протечки.

При монтаже пол занимает не большое количество высоты помещения, а потому его нужно использовать там, где этот момент не будет оказывать негативного влияния

Такие полы проще использовать в многоэтажках, поскольку стандартный водяной метод обогрева оказывает большую нагрузку на перекрытия, а электрический теплый пол весит в разы меньше.

Теплый пол

Но нельзя отметить, что у такого покрытия имеются и недостатки.

Недостатки электро полов

К таковым относят:

• Возможность короткого замыкания- данная проблема может возникнуть у любого нагревательного от электроэнергии прибора и теплый пол не исключение. Эту проблему нужно предотвращать проверкой всех кабелей до укладки напольного покрытия.
• Расходы на электроэнергию – не столько проблема, сколько недостаток. При использовании такой схемы, возрастания расходов не избежать – решение зависит от того какое использование предусмотрено:
  • Если электро обогрев пола используется как постоянный источник питания, то есть смысл у надежного утепления дома. Например, сделать качественную теплоизоляцию стен. В этом случае потери тепла снизиться и, как следствие, расходы на обогрев снизаться также.
  • Если система используется как дополнительный источник тепла, то имеет смыл прокладывать элементы там, где осуществляется наибольшее движение. Как правило, наиболее частое движение осуществляется в центре комнаты, соответственно и нагревательные элементы нужно прокладывать в центре. Таким образом, потребуется меньше элементов, а расходы снизятся за счет нагрева определенного участка помещения, а не всего сразу.

Иногда в качестве недостатков выделяют излучение. Но факту, такая система не отличается от другого электронного прибора, а потому бояться вреда от него не стоит.

Виды электрических подогревов

На рынке электро теплый пол можно найти нескольких исполнения. Каждый отличается своими плюсами и минусами. Что бы понять какой вариант подходит лучше к определенному жилью, необходимо изучить каждый из них.

Электрический теплый пол разделяется на 2 вида по действию:

1. Резистивные – обогрев в этом типе нагрев осуществляется за счет кабелей.
2. Инфракрасные – нагрев осуществляется за счет специального компонента, который передает тепло окружающим вещам.

Кабельный электро пол

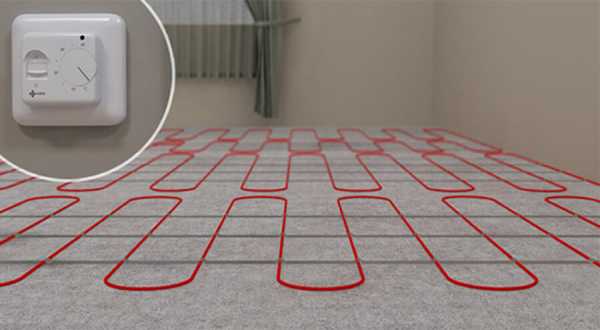

Кабельный вариант отличается тем, что в нем к качеству нагревательных элементов используются кабели. Подключенные к электричеству они нагреваются за счет чего происходит подогрев поверхности.

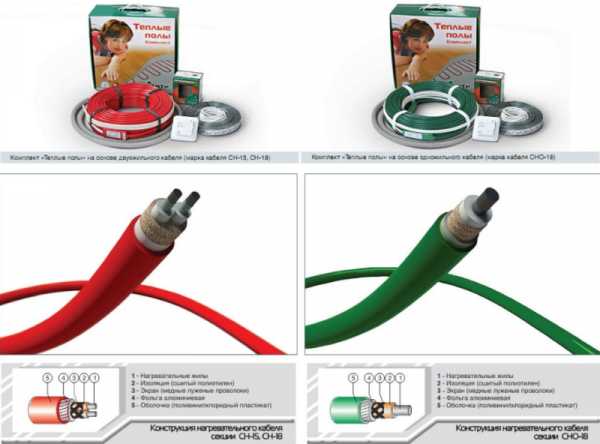

Одножильные провода

Кабеля с одной жилой являются одновременно и проводником тепла, и нагревательным элементом. Если устройство электрических теплых полов происходит с таким кабелем, то важно, чтобы концы провода сошлись в одном месте. Это необходимо для подключения системы к блоку управления.

Одножильная обогрев

Двужильные провода

Двужильные провода намного удобнее в плане использования. Одна жила необходима для нагрева, другая замыкает цепь. При применении данных кабелей встреча двух концов не обязательна. Поэтому, ее чаще применяют, гораздо проще вывести один конец провода к блоку управления, чем монтировать систему так, чтобы оба конца встретились в одном месте.

Нагревательный мат

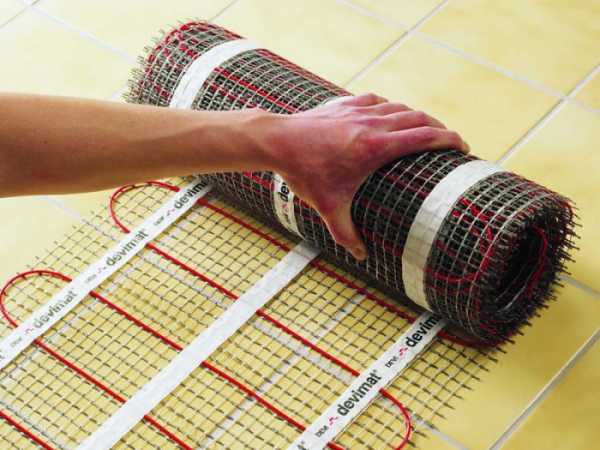

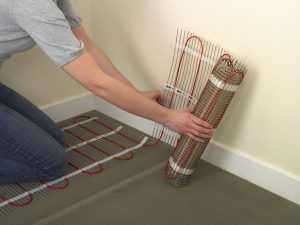

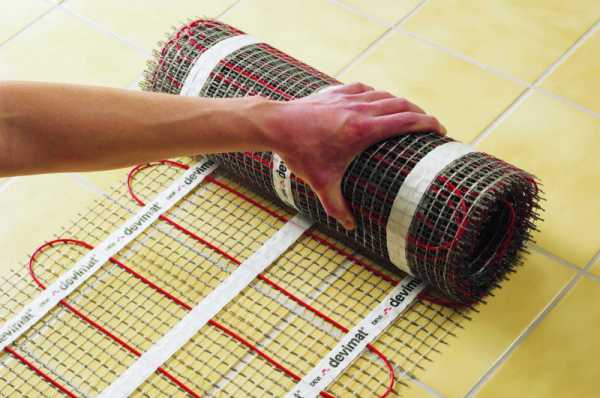

Разновидностью кабельного пола можно считать нагревательный мат, который изготовлен из сетки и кабелей, уложенных на эту сетку. В качестве нагревательного элемента использован двужильный провод, который уложен на сетку определённым образом.

Удобство матов в том, что не нужно самостоятельно рассчитывать необходимо мощность, это все сделал производитель. Маты покупаются в зависимости от числа квадратных метров, на которые необходимо смонтировать нагревательный элемент.

Инфракрасные типы подогрева

Стержневой вид обогрева

Разновидностью инфракрасных полов является стержневой электро теплый пол. Он напоминает веревочную лестницу с деревянными или металлическими перекладинами. Но в качестве перекладин используется стержень с нагревательным элементом.

Подогрев пола осуществляется за счет этого стержня. А в качестве «веревки» используется полимер, который можно резать, чтобы осуществить укладку. Однако, разрезанный полимер необходимо будет закреплять в схему, так как он играет роль проводника.

Стержневой обогрев

Пленочный вид обогрева

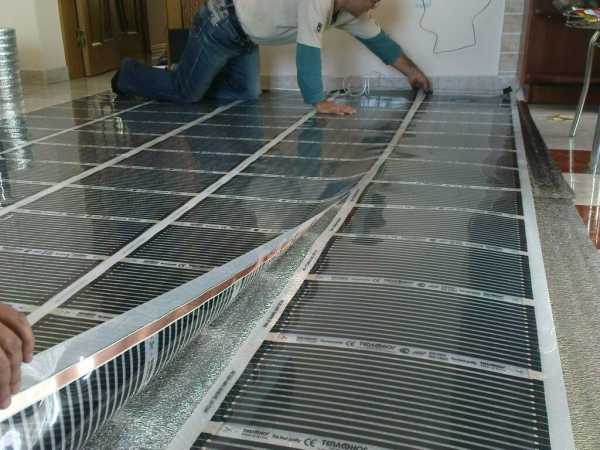

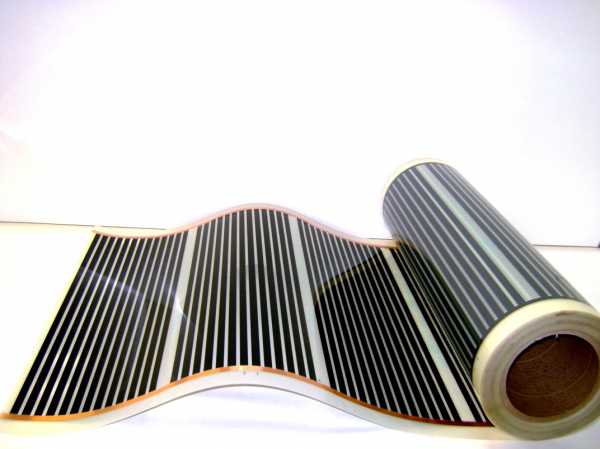

Электро теплый пол может иметь и пленочный вид. В данном случае подогрев поверхностей происходит за счет инфракрасного излучения. Элементы, отвечающие за нагрев, передают тепловой сигнал на небольшие расстояния, нагреваю то что находиться рядом с ними. Эти элементы изготовлены из карбоновой пасты, а за ее нагрев отвечают медные провода, которые заключены в пленку. Для укладки чаще всего используют пленочный вариант, поскольку он легок в монтаже.

Пленочный вариант

Пленочный пол имеет очень небольшую толщину, а поэтому его можно использовать и там, где потолки имеют ограниченную высоту.

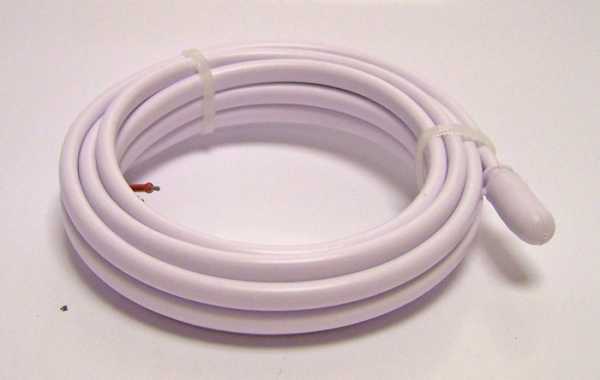

Термодатчик для электрического пола

Если решено устанавливать в доме электрические теплые полы, то к этому необходимо основательно подготовиться. Кроме материалов, таких как бетон, напольное покрытие и другие строительные материалы, нужно приобрести нужный комплект теплых полов и дополнительные элементы, которыми будет осуществляться контроль за системой.

Такими элементами являются:

1. Термодатчик- он показывает данные температуры.
2. Терморегулятор – он необходим для выставления температуры, до которой будет нагреваться элемент.

Оба этих элемента работают в паре, как только термодатчик зафиксирует температуру, до которой элементы нагрелись, терморегулятор получает команду и отключает дальнейший подогрев.

Современные терморегуляторы могут быть оснащены различными деталями, которые позволяют смонтировать электронный теплый пол. В этом варианте можно задать температуру нагрева и отключения, причем данные можно занести в память один раз, дальнейшее управление возьмет на себя система терморегулятора.

Датчик тепла

В новых моделях устройства управление может осуществляться дистанционно, благодаря установке сим-карты. То есть, по сути датчик управления переноситься на телефон.

Посредством смс-сообщения можно задать время включения и включения обогрева, температуру нагрева пола.

Также, можно произвести и отключение всей системы, если это необходимо.

Расчет мощности теплых полов

Перед тем, как выбрать теплый пол, необходимо рассчитать площадь помещения и мощность системы, так что бы она смогла обогревать жилье. Для начала необходимо определиться с тем в каком режиме будет использоваться теплый пол от электричества. Если пол будет являться основным источником тепла, то используется сложная схема расчетов. Если пол будет использоваться как дополнительный источник, то расчеты в этом случае гораздо проще.

При использовании теплого пола как основной системы отопления нужен точный технологический расчет, который должен учитывать такие моменты, как площадь дома, количество дверей и окон, возможные теплопотери. При этом, когда будет выполняться расчет площади нужно обращать внимание на мебель, которая будет наводиться в комнате. Теплые полы необходимо укладывать на те пространства, которые свободны от мебели.

Исключение в этом условии – стержневые элементы нагрева. Они могут укладываться по всей площади, так как являются саморегулирующимися.

Характеристики расхода

При расчетах важно правильно высчитать возможные теплопотери. На эти данные нужно обращать пристальное внимание, поскольку неправильные расчеты приведут к тому, что такая система просто будет не справляться с нагревом помещения и в доме будет холодно. Возможные теплопотери рассчитывают, используя специальные таблицы. Лучше всего данные расчеты доверить специалистам. Они более точно высчитают необходимую мощность системы.

Если теплый пол электрический будет использоваться как дополнительный источник тепла, то необходимые расчеты можно произвести самостоятельно. В данном расчете нужно учитывать тип используемого пола, резистивный или инфракрасный, площадь укладки, то есть тут площадь на которой будут находиться элементы нагрева и мощность провода.

Правила укладки

Прежде чем начинать укладку полов необходимо ознакомиться с правилами укладки. Необходимо четко соблюсти инструкции, тогда можно гарантировать правильную и четкую работу всей системы.

К таким нюансам относят следующие требования:

• Перед укладкой нужно произвести монтаж термоизолирующего слоя. Это необходимо для всех видов полов, так как часть тепловой энергии не будет уходить вниз. В этом случае потери тепла будут минимальными, а также подогрев пола будет происходить быстрее. Таким образом можно будет снизить затраты на электричество.
• При размещении полов необходимо учитывать расположение мебели, нагревательные элементы нельзя размещать под ними, кроме стержневых полов.
• От стен должны быть отступы в 5 см. а от отопительных приборов (батарей) минимум 10 см.
• При укладке необходимо соблюдать шаг провода, а также не допускать пересечения проводов.
• При монтаже важно следить что бы разрезов для поворотов было как можно меньше. Таким образом не нарушается целостность системы. Все места разрезов должны быть тщательно заизолированы. При несоблюдении этого правила теряется мощность, а также появляется возможность короткого замыкания.

Вариант монтажа

• Соединения небольших кусочков пола также нежелательны, минимальная длина секции должна составлять не менее 50 см. При покупке теплый пол лучше взять с запасом.

Обязательно необходимо установить прибор УЗО, он отключит подачу тепла при возникновении проблем. Например, если будет теряться мощность, то УЗО отключит систему от электроэнергии.

Все работы по установке пола лучше доверить профессиональному электрику.

Также, для электро обогрева пола лучше выделить отдельную линию, куда будет подключена только эта система. Также, лучше вывести систему на отдельный автомат, в случае проблем с электроэнергией или самим полом обесточить систему можно этим устройством.

Монтаж теплого электрического пола

Перед тем как выбрать электрические теплые полы лучше уточнить какое напольное покрытие планируется положить и каким образом будет готовиться основание для теплого пола. Уже в зависимости от этих данных и покупать систему теплого пола.

Монтировать пол можно тремя способами:

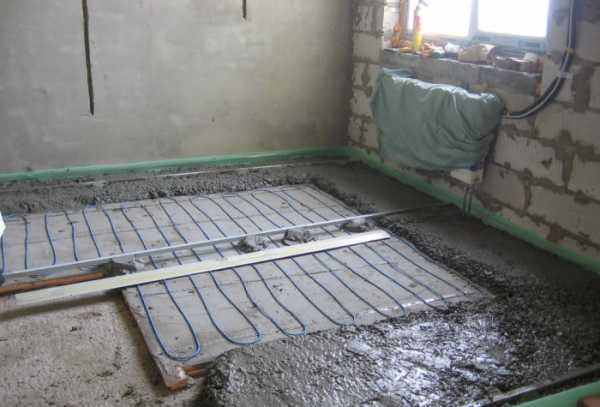

1. Монтаж в стяжку.
2. Монтаж на стяжку, но закреплением плиткой.
3. Монтаж под напольное покрытие, но не под плитку.

Если необходимо монтировать электрический теплый пол в стяжку или под плитку, то придётся выбирать кабельные системы или стержневые полы.

Укладка пленочного пола допускается только под напольное покрытие. Влага этому полу вредит. Поэтому, его желательно укладывать в комнатах, а не в санитарных помещениях.

Сам монтаж происходит практически одинаково:

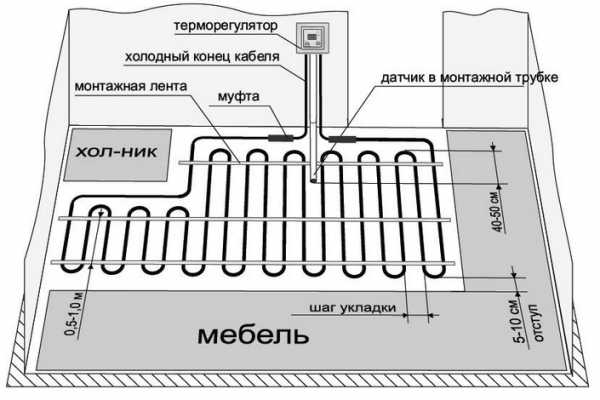

1. Составляется план раскладки с учетом расположения мебели и отступов. План лучше делать на миллиметровой бумаге с соблюдением масштаба.

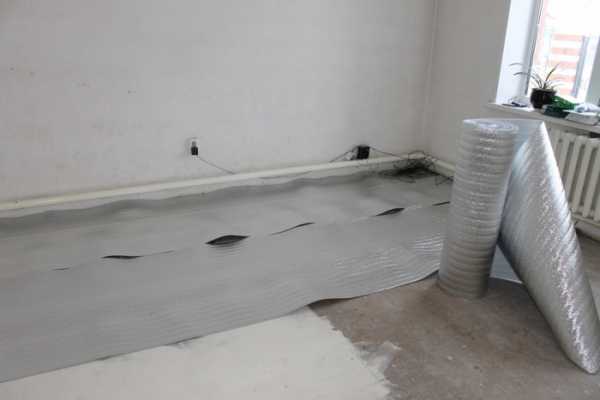

2. Укладывается слой гидроизоляции и слой утеплителя, если это необходимо.
3. Разметка переноситься на подготовленное основание.

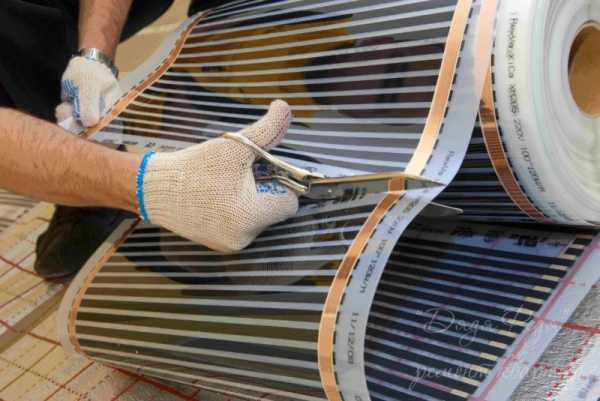

4. По разметке производят укладку пола. Все места, которые разрезаются при необходимости нужно заизолировать. Также, определяется положение термодатчика и терморегулятора. Последний устанавливается на стене и от места его установки нужно опустить штробу до пола.
5. После укладки всех элементов проверяют сопротивление.
6. В штробу закладывают трубу, один конец который соединен с терморегулятором, а в другом находится термодатчик. Конец трубы с термодатчиком располагают посередине ближних нагревательных элементов.

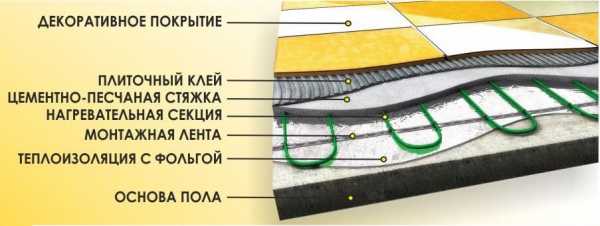

Слоеный пирог электро обогрева

Проверочные работы

После того, как эти работы были проведены необходимо проверить работоспособность датчика и терморегулятора, еще раз сопротивление и систему полностью обесточивают, а регулятор снимают. Затем, производят заливку стяжки, укладку плитки или напольного покрытия. Причем, если планируется стяжка, то сначала дожидаются высыхания бетона, затем проверяют работоспособность системы еще раз, а потом монтируют напольное покрытие.

Стоит проверить как термодатчик достается из трубы, это необходимо что бы потом его можно было без проблем заменить, если это потребуется.

Экономия электроэнергии

Система теплого пола электрического действия имеет свои плюсы и минусы, которые описаны выше. Но, при правильном проектировании и использовании эта система вызовет только положительные эмоции. Не стоит бояться большого расхода электроэнергии, и, как следствие, увеличения платежей. При разумном подходе к использованию количество киловатт увеличиться не сильно, а тепло в доме будет постоянным. Такой эффект достигается за счет использования пола только в часы, когда дома кто-то есть.

Также, не лишним будет продумать и утепление проблемных мест: дверей, окон, балконов. Таким образом можно минимизировать потери тепла, соответственно и сама система будет работать не в полную силу. Эффект от проделанной работы можно будет увидеть на счетах за отопление.

delaypol.com

Устройство электрического теплого пола: технология

Теплый пол является новейшим видом системы обогрева. Данное отопление большими шагами набирает популярность как среди специалистов теплоснабжения, так и среди обычных жителей частных домов и квартир.

Теплые полы являются не простой отопительной системой, они имеют определенные нюансы при монтаже и во время эксплуатации.

Существуют две отличающиеся разновидности нового вида обогрева: водяные и электрические теплые полы. Устройство электрического теплого пола бывает разнообразное, поскольку существует несколько видов настилов, имеющих электропитание.

Электрический теплый пол: принцип действия и устройство

Обратив свой взгляд в сторону электрических теплых полов, как основной или дополнительной системы обогрева в вашем жилом помещении, нужно быть готовым к различным трудностям, связанным с выбором одной из разновидностей нагревательного настила, а также организацией качественного подключения электропитания.

Поскольку теплый пол является электрическим прибором, который может устанавливаться в местах с повышенной влажностью, необходимо досконально изучить все требования к данному оборудованию по электробезопасности и беспрекословно их соблюдать.

Невыполнение требований монтажа может привести к нежелательным последствиям, таким как короткое замыкание проводки, следствием которого бывает пожар и поражение электрическим током жителей помещения.

Чтобы этих событий не происходило, стоит качественно монтировать все контактные соединения и обязательно установить в водном распределительном электрическом щите отдельный автоматический выключатель. Данным «автоматом» будет индивидуально защищаться система теплых электрических полов.

Термоматы

Электрические теплые полы имеют ряд разновидностей напольных настилов для обогрева:

• кабельный теплый пол;
• настил в виде матов;
• инфракрасный теплый подпол.

Выбирая свой тип обогревательной системы, установленной под финишным половым покрытием, необходимо узнать каждый электрический настил подробнее.

Выбирая электрический теплый пол для своей комнаты, необходимо помнить о толщине «пирога» данной конструкции, поскольку получается, что современная система обогрева препятствует ходу дверей или встроенных шкафов.

Не стоит уменьшать и толщину стяжки, это часто приводит к разрушению настила и повреждению конструкции теплого электрического пола.

Разновидности теплых электрических полов

На ик-пленку можно сразу укладывать финишное покрытие

Электрический теплый пол имеет несколько разновидностей, что позволит каждому клиенту выбрать именно свой вариант, подходящий под определенные условия и соответствующий требованиям.

На сегодняшний день существуют следующие типы электрических настилов:

1. Кабельный тепловой покров. В основе системы обогрева данного вида лежит одно или 2 жильный электрический кабель, который имеет несколько слоев изоляции. Преимуществом этого вида обогревательной системы является то, что вы приобретаете все устройства для настила по отдельности и можете самостоятельно планировать длину кабеля, для соединения которого существуют специальные герметичные муфты. Выбирая кабельную продукцию для теплого пола, следует выбирать качественную продукцию, так как вы организовываете отопление для себя.
2. Инфракрасный теплый пол. Инфракрасный покров является наиболее новой подпольной системой обогрева. Для ее установки не требуется организация стяжки, что позволяет уменьшить толщину слоев «пирога» настила. Работа данной системы обогрева основана на инфракрасном излучении, в результате чего нагреваются предметы, а не воздух, за счет чего тепло в помещении задерживается на более продолжительный период и не так быстро выветривается. Само устройство представлено в виде пленки, на которой нанесены специальные линии разрезов, поэтому отдельные куски нагревательных элементов можно располагать произвольно по комнате, как требуется хозяину.



   Выбирая кабельный обогрев, следите за качеством приобретаемого провода

3. Электрический пол в виде матов. Электрические маты имеют схожее устройство с кабельным теплым полом, поскольку мат представляет собой тот же кабель, закрепленный на пластиковой решетке, которая служит для фиксации кабеля и армирования поверхностной стяжки. Маты бывают разных размеров и имеют точки подключения, которые выполнены таким образом, чтобы к ним можно подключать как силовой кабель на вывод, так и дополнительные элементы.

Система электрического теплого пола состоит не только из нагревательных элементов.

Важнейшую роль в этом виде обогрева семейного очага играет терморегулятор с присоединенным термодатчиком, который располагается на одном уровне настила с нагревательными элементами.

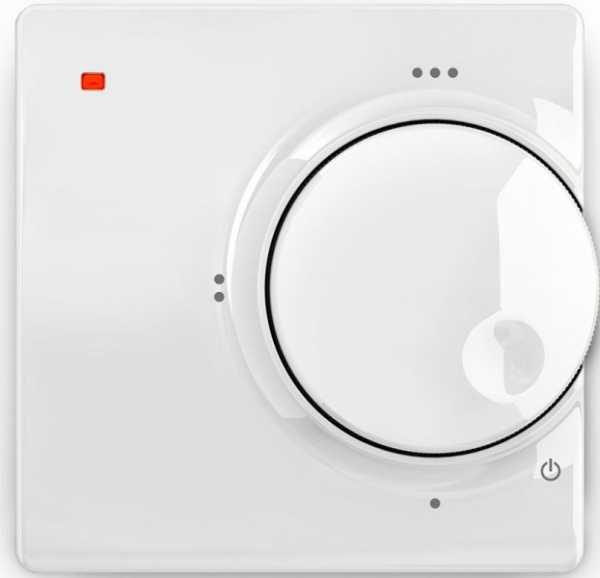

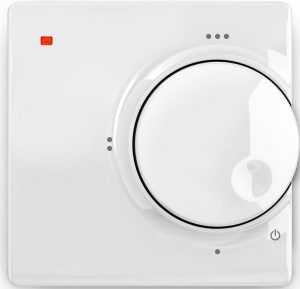

Терморегулятор для электрического теплого пола

Настроенный на определенную температуру термостат будет самостоятельно поддерживать необходимый уровень обогрева

Сегодня тяжело представить любую разновидность системы электрических теплых полов без терморегулятора, поскольку это устройство считается «мозговым центром» нового вида отопления. «На его плечи» ложится контроль температурных показателей в помещении.

Именно термостат помогает своевременно коммутировать систему, не создавая перерасхода электроэнергии и поддерживая комфортную обстановку. Прибор реагирует на данные от термодатчика, который подключается к нему при помощи специального термозащитного кабеля.

Термостат производится с механической и автоматической регулировкой температуры. Автоматический терморегулятор может иметь цифровой дисплей, на котором отображается существующая температура в помещении и другие параметры.

Регулировка и контроль процесса работы отопительной системы можно производить при помощи пульта, что удобно, но значительно повышает стоимость устройства.

Механический термостат имеет регулировочную ручку, при помощи которой вы самостоятельно выставляете (на градуированной шкале) значение температуры, подходящее именно вам, поскольку «комфортная температура» у каждого человека своя.

Терморегулятор находится в работе постоянно и, как только датчик подаст ему сигнал отклонения от установленного значения температуры, коммутирует систему электроснабжения, запуская ток в нагревательные элементы или прекращая питание.

Терморегулятор находится постоянно под напряжением и выполняет коммутационную работу, поэтому не стоит экономить на этом устройстве.

Оно должно быть изготовлено из качественного материала и иметь надежные контактные соединения, так как на них ложится основная нагрузка.

Принцип действия и особенности электрических теплых полов

Как было сказано выше, устройство теплого электрического пола имеет ряд особенностей. Сам принцип действия системы отопления заключается в преобразовании электрической энергии в тепловую. При этом широко используются свойства проводников, а именно их сопротивление.

Для более понятного описания можно привести пример с лампочкой. В сети переменного тока напряжением 220 В лампочку подключают к двум проводникам, которые в простонародье называются «фаза» и «ноль».

В нашем случае лампочкой является нагревательный элемент, а местом подключения – терморегулятор, именно на его выводах происходит стыковка кабеля нагрева и силовой проводки.

Особенности кабельных и матовых настилов

Количество стыков должно быть минимальным

Кабельные и матовые теплые полы имеют похожую конструкцию. В обоих видах устройства нагревательным элементом является кабель.

Выбирая кабель или маты для своего помещения, необходимо заранее просчитать необходимое количество материалов. Так как количество стыков должно быть минимальным, поскольку именно места соединений являются слабыми точками всей системы.

Выбирая теплый пол, стоит учитывать размеры и назначение комнаты, в которой будет применяться настил, а также показатели мощности самого элемента нагрева, в данном случае кабеля.

Зная площадь комнаты, ее тип (кухня, ванная, балкон) и назначение монтируемого теплого пола (основной обогрев или вспомогательный), по приведенной ниже таблице можно определить мощность устройства в целом.

Устройство инфракрасного теплого пола

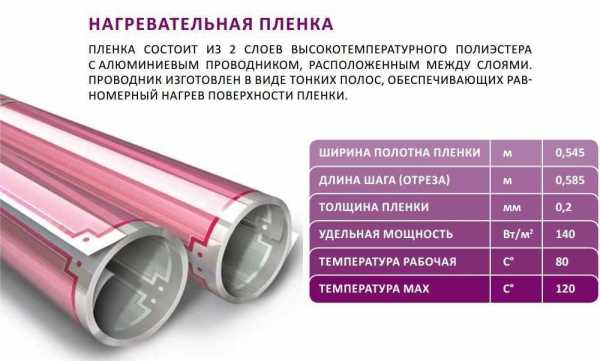

Толщина ИК-панелей не более 2 мм

Технология изготовления инфракрасных теплых полов является самой современной. Данный тепловой настил создается в виде пленки, которая имеет двухслойную структуру. Общая толщина изделия 1-2 мм.

Внутри пленки располагаются нагревательные элементы биметаллические пластины, которые соединяются между собой при помощи тонких медно-серебряных проводников (используются материалы с лучшей проводимостью).

Данное изделие может секционироваться, отделятся по соответствующим линиям, нанесенным на материал. Это позволяет куски располагать в нужных местах, каждый из которых имеет контакты для присоединения проводников.

При нагреве пластины, расположенные в пленке, излучают тепловую энергию, которая передается при помощи инфракрасного излучения с поверхности изделия за счет верхнего карбонового слоя.

При организации подключения любой из разновидностей теплых полов следует сопоставлять суммарную мощность нагревательных элементов с мощностью терморегулятора.

Допустимые параметры, указанные на приборе, не должны быть ниже общей мощности настила, так как результатом может быть возгорание термостата и короткое замыкание.

Установка электрических теплых полов

После того, как вы окончательно выбрали тип применяемого теплого электрического пола, можно заняться подготовкой основания и непосредственно монтажом. Подробнее о монтаже термоматов смотрите в том видео:

Перед тем, как укладывать электрический кабель, маты или пленку, нужно качественно подготовить основание.

Обязательным требованием при применении различного вида теплых полов является выравнивание чернового перекрытия или его ремонт. Если в начальный момент монтажа не выровнять поверхность, то в дальнейшем при организации «пирога» настила могут возникнуть проблемы, связанные с неравномерным прогревом всей площади пола.

Поверх чернового перекрытия принято делать слой гидроизоляции. Для этого может применяться как специальная пленка, так и рубероид. Следующим слоем «пирога» является утеплитель, в качестве которого применяют пенопласт или пенополистирол толщиной 2-3 мм.

Плиты материала необходимо укладывать плотно друг к другу без просветов и зазоров. Поверх утеплителя можно уже раскладывать нагревательные элементы и подключать их.

Особенности организации электрического настила при помощи кабеля и матов

Утеплитель не даст теплу рассеиваться вниз

Первые слоя настила теплого пола для всех вариантов одинаковы. С недавним появлением специализированного утеплителя – пенополистирола, предназначенного для теплого пола, стало удобно монтировать водяные трубы и нагревательный кабель, поскольку на каждом листе есть специальные пазы, куда вставляются элементы нагрева.

Данное изобретение позволяет укладывать электрический кабель как зигзагом, так и спиралью с различным шагом (пазы удалены друг от друга на 5-8 см). Поверх уложенного кабеля можно организовать тонкий слой наливных полов (по верхнему уровню нагревательного элемента) или накрыть конструкцию листовым материалом (влагостойкой фанерой, ОСБ-плитой или ЦСП). Следующим слоем является уже финишный настил.

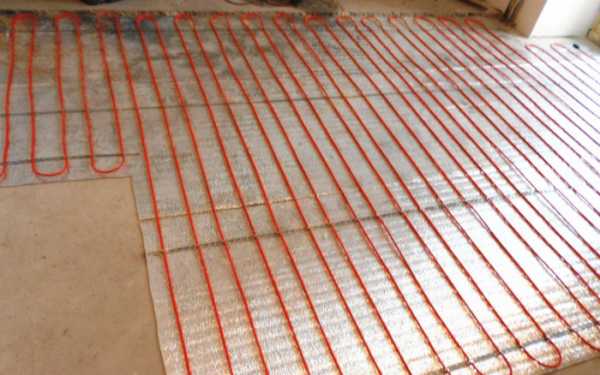

Кабель подсоединяется к термодатчику

Электрические маты нельзя укладывать на рассмотренный выше пенополистирол, поскольку они представляют собой кабель, закрепленный на сетке, поэтому для матового пола рекомендуется применять обычный плоский пенополистирол.

Раскатывая маты и укладывая кабель, не забудьте установить термодатчик (чтобы не касался нагревательных элементов) и вывести от него провод, который связывает его с регулятором.

Все муфты и стыкующие части нагревательных элементов должны быть установлены в одном уровне с матами и кабелем.

Вывод делается в одном месте строго под терморегулятором, при этом термостат должен устанавливаться от пола на высоте не менее 1 м.

Установка инфракрасного теплого пола

Одним из преимуществ инфракрасного теплого пола является толщина пирога. Данный настил считается однородным устройством (без выпуклых поверхностей), поверх него сразу монтируются ОСБ-листы или фанера, на которые в дальнейшем укладывают ламинат, ковролин или линолеум. Толщина «пирога» инфракрасного настила бывает от 2 до 4 см. Подробнее о процессе укладки смотрите в этом видео:

В качестве утеплителя принято применять специальную полиуретановую подложку с отражающей поверхностью (толщина 0,4-0,8 см), на которую стелют пленку.

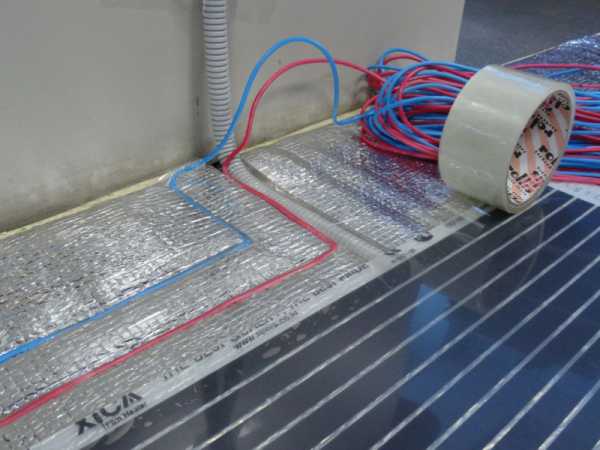

Выше было сказано, что все сегменты инфракрасной пленки имеют контактные выходы, к ним параллельно подсоединяются проводники, которые впоследствии стыкуются в одной муфте, откуда и производится вывод на терморегулятор.

При монтаже инфракрасного настила необходимо заранее учитывать места укладки пленки, поскольку не рекомендуется устанавливать данную систему обогрева под тяжелыми предметами (шкафами, стиральными машинами, тумбами).

Подводя итог статье, нужно сказать, что различные виды теплых электрических полов имеют как схожие черты установки и принцип действия, так и различия. Выбирая «свой вариант» системы обогрева, каждый хозяин может воспользоваться изложенным материалом.

Процесс выбора очень важен, поскольку перед покупкой изделия стоит ознакомиться со всеми достоинствами и недостатками, а также узнать параметры мощности для комнаты, где будет устанавливаться обогревательная система.

dekormyhome.ru

Устройство электрического теплого пола своими руками

Еще недавно теплые полы считались роскошью, но сегодня устройство электрического теплого пола в домах и квартирах широко распространено. Такая система имеет целый ряд достоинств, основными из которых являются автоматизированное поддержание комфортного температурного режима в помещении и возможность сэкономить на счетах за электроэнергию.

Виды и сравнение электрических полов

Типы систем, способы монтажа и рекомендации по выбору напольных покрытий

Электрические теплые полы бывают четырех типов:

Выбирать тот или иной тип следует исходя из того, в каком помещении будет установлена система, каким будет финишное покрытие пола, из расчета потребления электроэнергии и сложности монтажа.

Кабельный пол является самым распространенным вариантом подогрева. Функциональный элемент здесь – кабель, преобразующий электроэнергию в тепло. По сравнению с другими типами электрических полов кабельную систему сложнее всего устанавливать. Это связано с тем, что кабель обязательно укладывается с определенным шагом, а после требуется заливка стяжки, из-за чего высота помещения уменьшается. Преимущество кабельной системы в том, что она лучше всего подходит для нестандартных помещений со сложным периметром. Помимо этого, с помощью кабеля можно обогревать наружные части дома (крыши, стоки, отливы).

Электрический кабельный пол подходит для больших площадей, а также для помещений с нестандартной планировкой

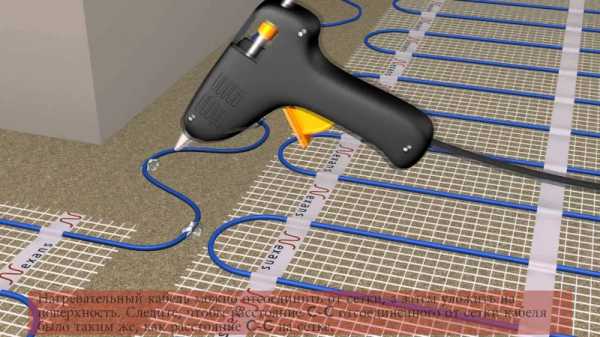

В нагревательных матах кабель уже закреплен, поэтому здесь не нужно вымерять шаг, и монтаж происходит быстрее. Все, что нужно, это разложить и зафиксировать сетку. Часто такой теплый пол укладывается под керамическую плитку. Не нужно заливать стяжку, поскольку слоя клея для плитки хватает, чтобы мат находился в его толще. Если в качестве финишного покрытия используются линолеум, ковролин или ламинат, то требуется минимальная стяжка – 30 мм.

Шаг укладки в нагревательных матах уже соблюден — монтаж упрощается

Инфракрасный пол представляет собой двухслойную пленку. В качестве нагревателя выступают углеродные элементы. Пленка имеет толщину примерно 0,5 мм, благодаря этому монтаж такого теплого пола не «съедает» высоту помещения. По сравнению с двумя предыдущими типами ИК-пленка самая экономичная: при правильной эксплуатации можно сэкономить до 60% электроэнергии.

Главные преимущества ИК-пленки — сухой и быстрый монтаж

Общее для всех типов электрических полов то, что их нельзя укладывать под крупногабаритную мебель или сантехнику. Нагрузка на систему может привести к ее преждевременной поломке.

Подробнее о характеристиках различных систем:

Подготовка основания для монтажа

Прежде чем приступить к монтажу системы электрического подогрева, необходимо тщательно подготовить основание. Как это сделать?

1. Демонтировать прежнее напольное покрытие.
2. Устранить все дефекты на основании, если таковые имеются, с помощью эпоксидной смолы или цементного состава. Если на черновом поле есть перепады более 20 мм, следует выполнить выравнивающую стяжку.
3. Обработать основание грунтовкой.
4. После высыхания грунтовочного слоя уложить теплоизолятор.

Фольгированная теплоотражающая подложка необходима для того, чтобы не обогревать пол или потолок ваших соседей

Теплоизоляция – важный шаг при устройстве теплых полов. Ее действие направлено на сохранение мощности системы, чтобы тепло не тратилось на нагревание бетонного основания или грунта. В зависимости от условий выбирается вид и толщина материала. В многоквартирных домах чаще всего используются рулонные фольгированные утеплители (например, изолон) толщиной 2-4 мм. Если речь идет о цокольном или неотапливаемом помещении, то потребуется теплоизолятор в 1,5-2 раза толще.

Уложить теплоизоляцию очень просто. Полосы материала раскатываются на основании, фиксируются, а стыки проклеиваются металлизированным скотчем.

Монтаж электрических полов

Монтаж электрического пола начинается с установки терморегулятора и подключения к нему термодатчика. Терморегулятор служит для управления системой нагрева. Он крепится в монтажный короб на стене на минимальной высоте от пола – 30 см. Температурный датчик укладывается в гофрированную трубку в толще теплых полов. Расстояние от него до стены с термостатом должно быть не менее 50-70 см. К терморегулятору по штробе будут также подведены кабель от нагревательных элементов и провода от центральной электрической сети.

Как говорилось выше, монтаж кабельного пола довольно сложен. Прежде всего необходимо правильно выбрать кабель. Специалисты рекомендуют использовать саморегулирующиеся кабели. Их главное преимущество перед резистивными состоит в том, что им не страшен перегрев.

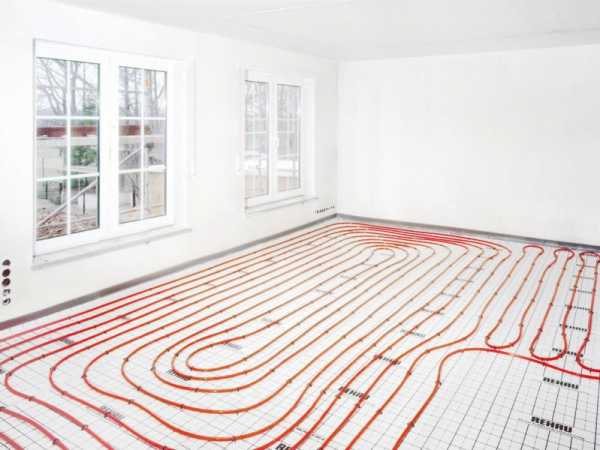

Раскладка нагревательного кабеля выполняется на армирующей сетке «змейкой» без натяжения и перегибов. Рекомендуется сначала начертить схему укладки проводов. Между витками должно быть не менее 80 мм. Чтобы верно рассчитать шаг укладки, нужно 100 умножить на площадь помещения и разделить на длину кабеля.

При расчете речь идет не об общей, а о полезной площади помещения.

Затем теплый пол подключается к терморегулятору. Если все правильно подключено, можно заливать стяжку толщиной не менее 50 мм. Необходимо проследить за тем, чтобы вокруг кабеля не было полостей с воздухом, в противном случае проводник может перегореть.

Видео-инструкция по монтажу в помощь:

Если для подогрева полов выбраны нагревательные маты, они просто раскладываются на основании и подключаются к термостату. Для фиксации к поверхности можно использовать двусторонний скотч либо дюбели-зонтики, для соединения матов друг с другом – монтажный скотч. Отступ от стены должен быть минимум 50 мм, от нагревательных приборов – 100 мм.

Пошаговая технология монтажа нагревательных матов

Монтаж пленочного инфракрасного пола имеет нюансы. Рулон разрезается ножницами на отдельные полосы в соответствии с разметкой. Затем части укладываются на теплоизоляционный слой токопроводящими шинами вниз. Каждая полоса закрепляется с помощью скотча. Затем подключается вся система. На один из концов рулона надевается зажим-крабик, одна пластина которого направлена внутрь нагревательного элемента, а другая крепится к медной токопроводящей шине. После этого подсоединяется провод для теплого пола, который идет в комплекте. Другой его конец подводится к терморегулятору. Свободные контакты на пленках нужно изолировать, а потом соединить все части в одну систему.

Самое подробное обучающее видео:

На завершающем этапе укладывается чистовое напольное покрытие.

Выбор напольного покрытия

Основным моментом на этапе выбора чистового покрытия для пола служит его совместимость с тем или иным видом электрических теплых полов. Материал, соответственно, должен быть не только эстетичным, но и обладать достаточно высокими техническими характеристиками, в частности, быть прочным и износостойким.

Пирог пола из кабеля под плитку

Чаще всего для финишной отделки полов применяют линолеум, ламинат, паркет и керамическую плитку. Если выбор пал на линолеум, то приобретайте материал без утепляющей основы. Кафель или керамогранит являются хорошими проводниками тепла, обладая при этом небольшим удельным тепловым расширением. Если на пол будет укладываться дерево (паркет, массив и проч.), то материал должен быть сухим, в противном случае он деформируется. В любом случае прежде чем купить тот или иной материал, обратите внимание на специальную маркировку. Как правило, производители указывают возможность использования покрытия с системой теплых полов.

В сочетании с электрическими полами не рекомендуется использовать пробковые покрытия, поскольку из-за их низкой теплопроводности тепло не будет проходить в помещение. Не подходят и толстые ковровые покрытия, поскольку они будут играть роль теплоизолятора.

Монтаж системы теплых полов достаточно трудоемок и требует определенных расходов. Но сколько стоят уют и комфорт? Они бесценны! Потратив один раз время, силы и средства на создание энергосберегающей эффективной системы электрических теплых полов вы на протяжении многих лет сможете наслаждаться теплом вашего дома.

Материалы По Теме:

polprofy.ru

Теплый пол, электрический, инфракрасный, кабельный, монтаж и отзывы

Ощущение ровного и приятного тепла, которое дает теплый пол электрический, обеспечивает комфорт в помещении. Но подобный вид отопления стал популярным не только по этой причине. Современные интеллектуальные системы управления позволяют рационально использовать электричество и делают этот способ обогрева экономически выгодным.

Теплый электрический пол

Виды теплого пола электрического

В зависимости от типа нагревательного элемента, электрические полы бывают следующих разновидностей:

• традиционные кабельные;
• инновационные пленочные;
• стержневые.

Кабельные модели могут поставляться в продажу в виде простого мотка, секций, а также матов, выполненных из специальной эластичной сетки. В последнем варианте используется более тонкий кабель, чем в остальных моделях.

Электрический кабельный пол бывает только конвекционным, а пленочные и стержневые модели работают по принципу инфракрасных обогревателей.

Каждая из разновидностей имеет свои особенности укладки и ограничения по использованию. Если вы решили обустроить электрический теплый пол, характеристики его выбирайте, исходя из того, какой способ монтажа возможен в помещении.

Кабельный электрический пол

Использование для обогрева кабеля уже стало классикой. Для изготовления теплых полов применяют как резистивные, так и более сложные саморегулирующиеся модели. Резистивный кабель может быть одно- или двухжильным, причем второй вариант из-за своих конструктивных особенностей используется для электрического обогрева пола гораздо чаще.

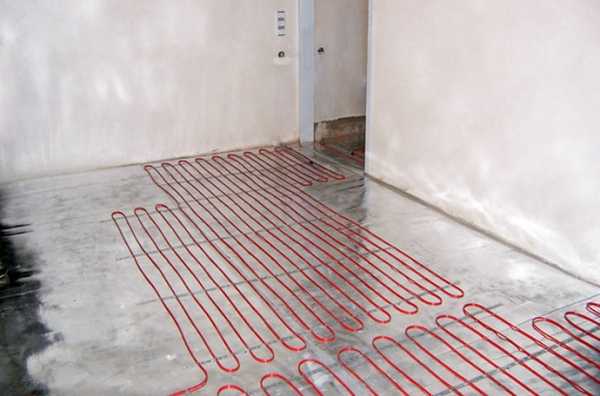

Укладка греющего электрического кабеля

Дело в том, что следствием работы системы является электромагнитное излучение, а применение двухжильного кабеля позволяет несколько уменьшить его интенсивность. Саморегулирующиеся модели устроены намного сложнее обычного нагревательного кабеля. Они способны определять участки, на которых произошел перегрев и снижать, а то и вовсе отключать питание.

Основные правила монтажа кабельных теплых полов

В целом технология монтажа электрического теплого пола примерно одинакова вне зависимости от того, какая именно его разновидность используется. На примере укладки обычного греющего кабеля мы рассмотри основные этапы этого процесса. Особенности и нюансы, которые характеризуют процесс монтажа других моделей, будут рассмотрены  в соответствующих главах.

Обустройство любой разновидности электрических полов начинается с выбора места для установки терморегулятора. В стене штрабят выемку для прибора и проводов, которые будут питать систему. В нее же будет уложен проводник для подключения датчика.

После этого готовят поверхность пола. На выровненную и очищенную от мусора плоскость укладывают теплоизоляционный материал. Нагревательные секции располагают сверху и закрепляют монтажной ленты.

Укладка нагревательных секций

Кстати, устройство теплого электрического пола с использованием кабеля дает возможность выбирать расстояние между элементами в зависимости от того, какая интенсивность нагрева требуется. Например, вдоль холодной наружной стены секции можно укладывать с меньшим шагом, чем в более защищенных частях помещения.

Рекомендуем к прочтению:

Важно: Следите, чтобы нагревательные жилы не пересекались при монтаже!

После того как укладка завершена, выполняются все соединения электрических проводов. Затем устанавливается внутренний датчик. Его необходимо поместить внутрь гофрированной трубки. Это защитит прибор от повреждений. Трубку с датчиком и подсоединенным проводом размещают между нагревательным кабелем. Осталось протестировать систему на работоспособность. Если сопротивление секций и датчика соответствует данным, указанным в техническом паспорте, то можно приступать к  заливке цементно-песочной стяжки.

По прошествии трех суток укладывают финишное покрытие. Теплый пол подключают только после того, как стяжка высохнет окончательно – не ранее, чем через 28 дней. Вы можете самостоятельно оборудовать теплый электрический пол, монтаж — видео которого представлено ниже, не является очень сложным процессом. Главное – следовать инструкциям, которые даются в данном ролике. Но если в процессе просмотра выяснится, что вы не обладаете какими-то навыками или у вас отсутствует необходимые инструменты, то воспользуйтесь услугами специализированной фирмы.

Нагревательные маты – вариант теплого пола под плитку

Теплые маты являются разновидностью традиционного кабельного пола. Нагревательный элемент у них одинаковый – кабель, но при изготовлении матов используются модели с меньшим сечением. Кроме того, такой пол продается в готовом виде  –  он закреплен на эластичной стекловолоконной сетке. Чаще всего маты используют для обогрева пола, выложенного керамической плиткой.

Нагревательный мат

Нижняя сторона сетки обычно покрыта клеящим составом, который позволяет почти мгновенно зафиксировать конструкцию. Поэтому монтаж теплого пола электрического в данном случае обходится без использования монтажной ленты. После того как нагревательные маты разложены и закреплены, выполняются необходимые соединения и тестирование системы. Затем поверхность заливают раствором для крепления керамической плитки и укладывают финишное покрытие.

Инфракрасные электрические полы

Инфракрасный пол с карбоновыми нагревательными стержнями постепенно становится сильным конкурентом для других разновидностей электрических систем напольного обогрева. Только довольно высокая цена ограничивает пока его повсеместное применение. Это – самый полезный для здоровья способ поддерживать в доме комфортную температуру. Те, кто уже установили стержневой теплый пол, отзывы о нем дают в большинстве своем положительные.

Такой пол можно укладывать даже под поверхность, заставленную мебелью, а также спокойно передвигать ее в процесс эксплуатации. Карбоновые стержни не боятся перегрева потому, что обладают функцией саморегулирования. Карбоновый мат рассчитан на монтаж с использованием стяжки или клея. Он подходит для укладки керамической плитки, но также его можно использовать под другие покрытия.

Инфракрасный электрический пол

Для повышения эффективности системы на поверхности пола сначала располагают подложку из теплоотражающей пленки. Для надежности сцепления клея или стяжки с черновым полом в изоляции делают специальные отверстия. Укладка электрического теплого пола осуществляется равномерно по всей поверхности. При необходимости маты разрезаются в тех местах, где находится соединительный провод, на куски нужного размера. После завершения монтажных и проверочных работ, поверхность покрывается тонким слоем цементно-песочной стяжки или клея.

Рекомендуем к прочтению:

Проще всего выполнить монтаж теплого электро пола пленочной конструкции. Для него не требуется проведения предварительных мероприятий по обустройству поверхности. Такой пол укладывают на теплоотражающую подложку, а сверху стелют выбранное покрытие.

Управление электрическим полом

Система не только подключается к питанию через терморегулятор, но и управляется с его помощью. Это устройство отслеживает уровень нагрева полов и воздуха, считывая показания внутренних и внешних датчиков. Внутренние датчики являются основными, их устанавливают при монтаже теплого пола электрического в стяжку или под покрытие. Вспомогательные датчики регистрируют температуру воздуха. Они обычно располагаются на стене.

Внутренний термодатчик

Самый простой термостат способен поддерживать в помещении определенную температуру: в случае превышения определенных параметров он просто отключает питание и дает системе возможность остыть. Программируемый терморегулятор для электрического теплого пола работает по более сложной схеме. Его использование позволяет владельцам задавать желаемый алгоритм обогрева помещения.

Некоторые модели имеют набор стандартных программ, учитывающих время суток, выходные или рабочие дни.

Они самостоятельно включат питание перед приходом хозяев и отключат его на то время, пока дома никого нет. На данный момент уже существуют терморегуляторы, которые управляются дистанционно, через интернет или мобильный телефон. Это позволяет владельцам квартиры скорректировать программу в том случае, если изменились планы.

Обычный терморегулятор

Программируемый сенсорный терморегулятор

Конечно, за термостат с искусственным интеллектом придется заплатить в несколько раз больше, чем за простую модель. Но расходы окупятся за счет того, что эксплуатация теплого пола электрического будет более рациональной, а потребление энергии – экономным.

Электрический теплый пол: основная и дополнительная система отопления

Использовать электро теплый пол в качестве основной системы обогрева можно только в том случае, если тщательно проведена теплоизоляция помещения. Но даже при соблюдении данного условия такой метод отопления больше подходит для районов с теплыми зимами. В более суровых условиях он будет не очень эффективным и весьма затратным.

Для поддержки комфортного уровня температуры только за счет теплого пола его площадь должна иметь довольно большие размеры – как минимум две трети от всей площади помещения.

Соответственно, если в комнате много мебели, то система не будет выполнять свою задачу в полной мере. Кроме того, потребуется удельная мощность не менее 150 Вт.

Теплый пол для обогрева балкона

Будучи весьма затратным методом борьбы с зимними морозами, электрический обогрев пола может, тем не менее, пригодиться в межсезонье, когда не функционирует центральное отопление. Гораздо рациональнее использовать такие полы как дополнительный источник тепла. А также для подогрева  застекленных лоджий, помещений, которые расположены в цоколе или на первом этаже здания.
Так же будет полезным материал — теплый пол в деревянном доме.

Но наиболее уместен монтаж теплого пола электрического в ванной: он не только избавит от необходимости становиться на холодный кафель босыми ногами, но и уберет излишнюю влажность в данном помещении.

centro-pol.ru

Устройство теплого электрического пола

Современные технологии позволяют значительно поднять уровень комфорта проживания. Например, система теплого пола помогает эффективно решить вопрос отопления жилого дома. Сегодня известно сразу несколько подобных технологий, речь идет о водяном отоплении и электрическом. В этой статье мы расскажем вам обо всех особенностях изготовления электрического обогрева. В частности, вы узнаете устройство теплого электрического пола. Эта статья поможет вам разобраться с тем, как все сделать своими руками.

Разновидности обогрева

На сегодняшний день известно несколько систем электрического теплого пола:

• Кабельный.
• Маты.
• Инфракрасный.

Каждая из них имеет свои особенности и различия. Однако при их обустройстве используются практически одинаковые расходные материалы. Разница только в используемых нагревательных элементах. Так, для обустройства электрического обогрева необходимо иметь:

• Терморегулятор.
• Температурный датчик.
• Теплоизоляция.
• Отражающий слой.
• Провода для соединения.
• УЗО.

Это основная комплектация любого электрического теплого пола. Набор материалов может отличаться, исходя от способа крепления. Также комплектация может быть изменена в зависимости от выбранного способа монтажа. Например, известна сухая технология теплого пола. Также монтаж может осуществляться в стяжку пола или в слой плиточного клея. Теперь предлагаем вам рассмотреть особенности этих систем.

Кабельный обогрев

Основным элементом системы отопления является нагревательный кабель. Принцип его действия очень прост. По кабелю проходит электрический ток, который преобразовывается в тепло. Прогревая стяжку и напольное покрытие, тепловая энергия отдается внутрь помещения. Сам кабель состоит из несколько токопроводящих жил. Именно в них происходит преобразование электричества в тепло. В частности, кабель состоит из:

• Токопроводящей жилы.
• Защитного пластикового слоя.
• Алюминиевый экран.
• Медный проводник.
• Полиэфирная пленка.

В сравнении со всеми системами электрического теплого пола, монтаж кабельного обогрева считается самым сложным. Ведь крайне важно точно произвести укладку отопительного контура. При этом необходимо строго соблюдать шаг укладки и прочее.

Нагревательный кабель обязательно покрывается слоем стяжки. Также существует технология, которая подразумевает укладку плитки непосредственно на нагревательный кабель. В таком случае нагревательный контур будет располагаться в слое плиточного клея. За счет этой возможности, подобный обогрев можно укладывать в квартирных домах, где заливка стяжки невозможна.

Важно! Одно из преимуществ этого обогрева в том, что теплый пол можно уложить в помещении со сложной конфигурацией. Более того, его с успехом используют при обогреве балкона и лоджии.

Нагревательные маты

В этом случае речь идет об использовании того же нагревательного кабеля, только он уже уложен на монтажную сетку. В этом случае кабель закреплен с определенным шагом. Процесс монтажа очень прост. Предварительно необходимо продумать его месторасположение, а после произвести укладку. Нагревательные маты продаются в рулонах, по этой причине их монтаж сводится к тому, чтобы размотать рулон по всей площади пола. Монтажная сетка очень легко разрезается на случай необходимости поворота. Что касается способа монтажа, то такой теплый пол можно также укладывать в слой стяжки и плиточного клея.

Инфракрасный обогрев

В этом случае используется специальная инфракрасная пленка. Она состоит из двух слоев пленки, между которыми располагаются углеродные нагревательные элементы. Толщина инфракрасного электрического теплого достигает до 0,5 мм. Такая толщина позволяет производить монтаж обогрева непосредственно под напольное покрытие, например, линолеум, ламинат и тому подобное.

Важно! Использование инфракрасной пленки является отличным решением в тех помещениях, в которых отсутствует возможность заливки стяжки.

Если говорить за способ монтажных работ, то преимущественно это сухой способ. Однако, существует технология, подразумевающая мокрый способ монтажа. В этом случае сверху нагревательного элемента укладывается защитный слой в виде полиэтиленовой пленки и сетки, а сверху производится монтаж керамической плитки.

Распределение нагревательных элементов

Итак, теперь подробнее рассмотрим вопрос о том, какое устройство теплого пола. Если вы решили произвести монтаж электрического теплого пола, то сперва производится проектирование. Так, необходимо на проекте четко обозначить места, где укладка электрического теплого пола не допускается. Например, это может быть место, где проходит горячий трубопровод. Также подобное отопление не допускается укладывать под крупногабаритную мебель и другие стационарные предметы, например, унитаз, душевая кабинка и прочее. Почему? Нагревательные элементы могут перегреваться и из-за этого работа теплого пола будет некорректной.

Таким образом на проекте у вас получиться фигура неправильной формы. Стоит еще добавить, что на момент составления такого проекта, вам необходимо четко знать способ расстановки мебели и других предметов.

Важно! Минус этого обогрева в том, что спустя время произвести перестановку мебели будет затруднительно.

Другая особенность проектирования теплого пола заключается в том, что при монтаже электрического обогрева в разных комнатах необходимо устанавливать индивидуальный терморегулятор. Хотя сегодня существует такая разновидность терморегулятора, который имеет функцию индивидуального контроля температуры одновременно в разных помещениях. Однако в любом случае необходимо в каждой комнате установить индивидуальный температурный датчик, который помещается непосредственно возле нагревательного элемента.

Что касается терморегулятора, то на проекте также необходимо обозначить место его установки. Заранее определите, будет это скрытый монтаж или накладной. Если скрытый, то на подготовительном этапе необходимо проштробить стену и отверстие для установки встраиваемого терморегулятора. После укладки нагревательного элемента сделать это будет сложно.

Расчет материала

Когда у вас уже готов монтажный проект теплого электрического пола, можно приступать к расчету всего материала. Так, определяете площадь пола, на которую будет производиться укладка электрического обогрева. Если будет использоваться нагревательный кабель, то определяется шаг его укладки. Как следствие это поможет вам узнать метраж кабеля. Еще необходимо измерить длину питающего кабеля, который будет идти от нагревательного элемента к терморегулятору, а также от терморегулятора к электрическому щитку для подключения.

Кроме всего прочего, вам следует сразу рассчитать количество необходимой теплоизоляции и ее вида. Если будет заливаться стяжка, то по периметру стен должна быть уложена демпферная лента.

Совет! На этой стадии вам следует проверить мощность и качество существующей электрической проводки в доме или квартире. Вам необходимо понимать и знать предполагаемую нагрузку на электрическую сеть и определить, готова ли она справиться. Если проводка слабая, то необходимо сперва ее поменять.

Подготовка основания пола

Выполнив все расчеты и закупку материалов, можно приступать к монтажным работам. Сперва производится подготовка напольного основания. Полы должны быть идеально ровные. Если у вас имеется старая стяжка, то обязательно проверьте ее качество. Если она ровная и хорошо держится, то ее можно оставить, но только в том случае если теплый пол не подразумевает его монтаж в стяжку.

Если, простучав по стяжке, вы слышите пустой звук, то необходимо произвести полный ее демонтаж. Очистив поверхность необходимо залить выравнивающую черновую стяжку. В случае необходимости заливки тонкого слоя, можно использовать самовыравнивающие смеси. Поверхность пола обязательно гидроизолируется. Для этого можно использовать гидроизоляционные обмазочные материалы. Также можно использовать обычную полиэтиленовую пленку.

Монтаж теплоизоляции

На следующем этапе идет слой теплоизоляции. Благодаря этому работа электрического теплого пола будет эффективной и обеспечит помещение необходимым теплом. Если теплоизоляции не будет, то обогрев будет идти перекрытия пола, а не помещения. После теплоизоляции обязательно укладывается отражающий слой. Эта отражающая пленка позволит направлять всю тепловую энергию вверх в помещение.

Толщина теплоизоляционного слоя должна определяться исходя из того, какое помещение находится под перекрытием. Если это отапливаемое помещение, то нет необходимости в большой толщине. Если там неотапливаемый подвал или вовсе грунт, то слой теплоизоляции должен быть достаточным, чтобы исключать тепловые потери.

В любом случае монтаж теплоизоляции должен осуществляться стык встык. Для стыковки теплоизоляции используется строительный скотч. Хорошо, если теплоизоляционный слой сразу будет иметь слой отражающей пленки. Если он отсутствует, то необходимо сверху утеплителя положить и эту пленку.

Монтаж и подключение нагревательного элемента

После этого можно приступать к укладке нагревательного элемента. Способ укладки напрямую зависит от выбранной технологии теплого электрического пола. Если это кабельный обогрев, то сперва крепится монтажная планка. На нее производится укладка кабеля с определенным шагом. Помните, что один нагревательный контур должен состоять из одного цельного кабеля. Никаких соединений и стыковок в стяжке не должно быть. Если вы используете нагревательные маты, то здесь все гораздо проще. Вам необходимо распределить маты по всей площади. Также мат должен быть цельным без соединений.

Что касается монтажа кабеля, то здесь следует следить за тем, чтобы провод не натягивался. Также не допускается изломов. Все это может привести к некорректной работе напольного обогрева. Когда нагревательный кабель полностью распределен по всей площади помещения, необходимо произвести его подключение к терморегулятору. Также необходимо уложить температурный датчик.

При укладке температурного датчика необходимо обратить внимание на одну особенность. Температурный датчик необходимо поместить в специальный гофрированный шланг. Эта необходимость связана с тем, что в случае выхода из строя температурного датчика, его можно поменять благодаря гофре. Располагаться температурный датчик должен возле нагревательного элемента.

Наличие такого датчика является необходимостью, так как благодаря ему будет происходить контроль работы теплого пола на предмет выключения и включения. Без него, поверхность пола будет перегреваться. Более того, будет значительно увеличен расход электричества и это отобразиться на коммунальных платежах. Поэтому установка терморегулятора и температурного датчика позволит экономить семейный бюджет.

Далее необходимо установить терморегулятор и к нему подвести питающий провод от электрического щитка, провод для подключения теплого пола и провод от температурного датчика. На терморегуляторе производитель указывает схему подключения каждого кабеля. Поэтому с этим у вас не должно возникнуть проблем.

Тестовый запуск и финишное покрытие

Когда монтажные работы полностью выполнены, необходимо произвести тестовый запуск напольного обогрева. Следует убедиться в том, что все зоны теплого электрического пола равномерно греются и работают исправно. После этого выполняется настил финишного покрытия. Технология этого процесса будет зависеть от используемой системы. Если это инфракрасный теплый пол, то сверху кладется фанера или другой защитный материал, а после укладывается чистовое покрытие. Если это кабельный обогрев, то сперва заливается стяжка по маякам, а после монтируется керамическая плитка или другое напольное покрытие. Также сверху нагревательных электрических матов можно сразу укладывать керамическую плитку. В этом случае следует правильно выбрать плиточный клей, который можно использовать в комбинации с теплыми полами.

Заключение

Итак, вот мы и рассмотрели все особенности изготовления теплого электрического пола. Как видно, его устройство не такое уж и сложное. Со всеми работами вполне реально справиться своими руками. Во всей этой работе необходимо соблюдать последовательность работ и плюс ко всему технологию монтажа и подключения электрического обогрева. В результате вам получится обеспечить свое жилье необходимым теплом и уютом.

Мы надеемся, что предоставленный материал помог вам получить ответы на все интересующие вас вопросы. Будьте уверенны, вы сможете справиться со всеми работами. А чтобы закрепить всю предоставленную теорию в этой статье, предлагаем вам посмотреть подготовленный видеоматериал о монтаже теплого электрического пола.

bouw.ru

Теплый электрический пол: принцип работы, особенности, обогрев

Краткое содержание

Проснувшись морозным зимним утром, и спустив босые ноги на пол, тут же возникает желание вновь спрятаться под одеялом и впасть в спячку, как минимум, до весны. По этой причине многие люди обустраивают теплый пол, обеспечивающий комфорт в любое время года. Причем наибольшей популярностью пользуется электрический теплый пол, отличающийся легкостью монтажа и безопасностью в использовании. Как работает подобная система, в чем заключаются ее преимущества, и чем она отличается от других систем обогрева?

Классификация тёплых электрических полов

Принцип работы системы

Поверхность теплого пола – это своеобразная панель, которая равномерно излучает тепло по периметру помещения. А сам электрический теплый пол, по сути, является проводами, размещаемыми в стяжке, либо под керамической плиткой. Электричество, подаваемое к проводам, преобразуется в тепловую энергию. Подобным образом работают и другие электрические приборы, в том числе электрочайники.

Виды электрических теплых полов

Отличительной особенностью данной системы является наличие терморегулятора, который при сильном нагреве автоматически отключает систему от питания.

Виды систем

Различаются они по способу обогрева, который может быть:

Нагревательная пленка для резистивного теплого пола

• инфракрасным.

Схема подключения инфокрасного теплого пола

Каждый из этих видов заслуживает отдельного внимания.

Резистивный тип

Электрический обогрев пола в системах резистивного типа осуществляется за счет тока, проходящего по металлически проводам. А изготавливаются они в виде нагревательных кабелей, либо матов.

Типы электрических теплых полов под плитку

Кабельный теплый пол

Компании, производящие системы «теплый пол», заботятся о комфорте потребителей своей продукции, а потому выпускают кабели в широком ассортименте. Они могут быть:

• одножильными;
• двужильными;
• саморегулирующимися.

Виды кабельного тёплого пола

Особенности одножильных кабелей

Это самые простые устройства, применяемые для обогрева помещений. Они отличаются демократичной стоимостью и работают по принципу, применяемому в большинстве бытовых приборов. То есть одножильный кабель – это обычная спираль, заключенная в изоляцию.

Сххема укладки одножильного кабеля для обогрева пола

Такой кабель состоит из одной металлической жилы, выполняющей одновременно две задачи: она является и проводником, и нагревательным элементом. А чтобы сократить до минимума электромагнитное излучение, конструкция теплого пола снабжена экраном.

И хотя такая система полностью справляется с поставленной задачей, направленной на обогрев помещения, она отличается неудобством монтажа. Чтобы подключить такой теплый пол к термостату, нужно чтобы оба его конца сошлись в одной точке.

Особенности двужильных кабелей

От предыдущего варианта двужильный кабель отличается наличием двух проводников, один из которых выполняет функцию обогрева, а другой предназначен для замыкания цепи. Такая система является более гибкой и позволяет производить укладку теплого пола, не заботясь о необходимости тянуть к термостату второй конец.

Схема двужильного кабеля для электрического теплого пола

Электрический теплый пол, вне зависимости от типа кабеля, укладывается в бетонную стяжку, толщина которой составляет от 3 см до 5 см. В данном случае бетонная стяжка выполняет сразу две функции. С одной стороны она выравнивает пол под чистовое покрытие. С другой стороны бетон является мощным проводником тепла, а потому подогрев осуществляется гораздо эффективнее за счет его равномерного распределения по всей площади помещения.

Особенности саморегулирующегося кабеля

Такой кабель не только удобен в эксплуатации, но и позволяет существенно экономить на энергопотреблении. К сожалению, высокая стоимость таких систем не позволяет им пользоваться популярностью у потребителей.

Разновидности саморегулирующихся кабелей для теплого электрического пола

Подобное устройство является обычным двужильным кабелем, выполняющим роль проводника электрического тока. По всей длине кабеля расположена матрица, которая и отвечает за нагрев. При этом нагрев кабеля происходит в любой точке, а ее интенсивность изменяется в зависимости от температуры воздуха в помещении.

Это означает, что установив максимальный показатель температуры на терморегуляторе, пользователь может быть уверен, что в любом месте помещения температура воздуха будет одинаковой. Это связано с особенностью системы, которая способна самостоятельно увеличивать интенсивность нагрева на холодных участках, и прекращать нагрев при достижении оптимальной температуры.

Укладка сверхтонкого электрического тёплого пола

Резистивные маты

Укладывая кабель, каждый монтажник испытывают массу проблем, связанных с  его размоткой и соблюдением определенного расстояния между витками. Производители данных систем решили их путем выпуска готовых матов из стекловолокна, на которых уже выложен двужильный кабель с соблюдением определенного шага. Его остается лишь расстелить на основании пола. А учитывая, что оборотная сторона некоторых моделей теплого пола самоклеющаяся, их не требуется даже закреплять.

Нагревательный мат Thermomat TVK-180

Каждый мат имеет определенные размеры. В большинстве случаев их ширина равна порядка 50 см, а длина варьируется в пределах 20-24 метров. Их можно разрезать, не повреждая при этом сам кабель. Поэтому одним матом можно застелить стандартную жилую комнату.

Удобство использования таких систем заключается в отсутствии необходимости рассчитывать шаг и выставлять мощность нагрева, так как обо всем этом уже позаботился производитель. Удельная мощность большинства моделей составляет 100-150 Вт/м².

Схема укладки резистивного нагревательного мата

Чаще всего такой электрический теплый пол работает как дополнительный обогрев, что объясняется невысокой мощностью матов. Зато такая система не требует толстой стяжки. Такие маты можно укладывать непосредственно под керамическую плитку. В этом случае электрический теплый пол не требует заливки бетонной стяжкой. Достаточно лишь увеличить количество плиточного клея.

Несмотря на более высокую стоимость матов, по сравнению с теплым полом кабельного типа, она в полной мере компенсируется простотой монтажа и комфортом, который обеспечивает подогрев пола.

Инфракрасный теплый пол

Инфракрасный электрический теплый пол осуществляет обогрев совершенно иным образом. Он по-другому передает тепловую энергию, преобразовывая ее в инфракрасное излучение, подобное солнечному теплу. Электрический теплый пол с инфракрасным принципом действия прямолинейно излучает тепло, нагревая все предметы, расположенные на поверхности. По мнению специалистов, такой подогрев является наиболее комфортным для человека.

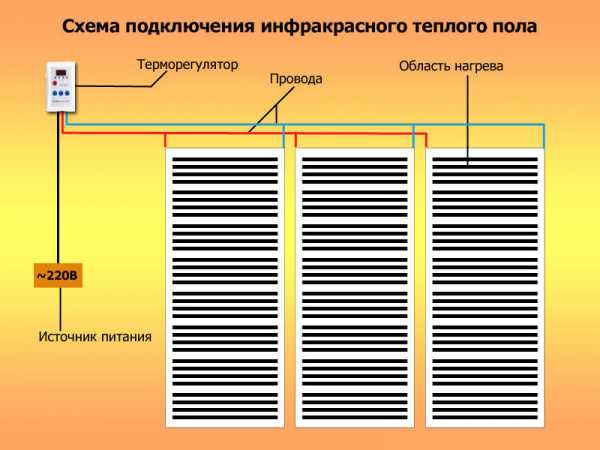

Схема подключения инфракрасного теплого пола

Инфракрасная система может выпускаться в двух видах:

• пленочные обогреватели;
• стержневые маты.

Принцип действия пленочных обогревателей

Конструкция этих обогревателей состоит из пары размещенных параллельно друг другу токопроводящих шин, между которыми расположены карбоновые полосы, излучающие тепловую энергию.

Принцип обогрева плёночного тёплого пола

Несмотря на малую толщину, данная система инфракрасного принципа действия способна эффективно обогревать помещение. Продаются пленочные обогреватели в рулонах, ширина которых варьируется от 50 см до 1 метра, а длина – до 50 метров.

Для удобства укладки через каждый 25 см на пленке нанесена разметка, по которой ее можно разрезать.

Такая система укладывается непосредственно под финишное покрытие и не требует заливки бетонной стяжкой. Чаще всего электрический пленочный теплый пол используют как обогрев полов из ламината, паркета и линолеума.

Принцип действия стержневых инфракрасных матов

Обогрев пола в этом случае осуществляется с помощью излучателей-стержней, размещенных между двух проводников, расположенных параллельно друг другу.

Продается такая система в рулонах шириной 83 см. Длина матов может достигать 20 метров. А стержни в них расположены с шагом 9 или 10 см. Удобство укладки таких матов достигается за счет возможности разрезать один из проводников по центру между стержнями. Удельная мощность таких матов составляет 130 Вт/м² и 160 Вт/м².

Устройство стержневого инфракрасного теплого пола

Еще одна отличительная особенность данной системы заключается в саморегулировании температуры нагрева. Когда поверхность пола нагревается до требуемой температуры, стержни перестают излучать тепло.

Основным требованием при эксплуатации матов является их помещение в бетонную стяжку толщиной 3 см. В противном случае они теряют способность осуществлять подогрев с самостоятельным регулированием температуры. А в качестве финишного покрытия пола могут использоваться любые материалы.

Преимущества и недостатки электрических систем

От водяного варианта обогрев электричеством отличается важнейшим преимуществом, связанным с возможностью его оборудования в городской квартире. Для подключения водяной системы требуются согласование действий с управляющей компанией, а также разрешение на врезку к центральной системе отопления. Система, осуществляющая обогрев от электричества, нуждается лишь в прокладке теплоизоляции и нагревательного кабеля.

Как правильно расположить электрический пол в комнате

Каждая система, осуществляющая подогрев от электрической сети, может снабжаться программируемым терморегулятором, приобретаемым отдельно. Это устройство позволит более рационально использовать теплый пол, снижая потребление электроэнергии до минимальных значений.

Недостатком такой системы является невозможность осуществлять обогрев больших площадей. Учитывая суровый климат, которым отличается большинство российских регионов, использовать электрический теплый пол можно лишь как дополнительный источник тепла, осуществляющий подогрев и позволяющий не ощущать дискомфорта в холодное время года.

Видео: Ошибки при монтаже теплого пола

kaminyn.ru

Устройство электрического теплого пола: технология

Теплый пол является новейшим видом системы обогрева. Данное отопление большими шагами набирает популярность как среди специалистов теплоснабжения, так и среди обычных жителей частных домов и квартир.

Теплые полы являются не простой отопительной системой, они имеют определенные нюансы при монтаже и во время эксплуатации.

Существуют две отличающиеся разновидности нового вида обогрева: водяные и электрические теплые полы. Устройство электрического теплого пола бывает разнообразное, поскольку существует несколько видов настилов, имеющих электропитание.

Электрический теплый пол: принцип действия и устройство

Обратив свой взгляд в сторону электрических теплых полов, как основной или дополнительной системы обогрева в вашем жилом помещении, нужно быть готовым к различным трудностям, связанным с выбором одной из разновидностей нагревательного настила, а также организацией качественного подключения электропитания.

Поскольку теплый пол является электрическим прибором, который может устанавливаться в местах с повышенной влажностью, необходимо досконально изучить все требования к данному оборудованию по электробезопасности и беспрекословно их соблюдать.

Невыполнение требований монтажа может привести к нежелательным последствиям, таким как короткое замыкание проводки, следствием которого бывает пожар и поражение электрическим током жителей помещения.

Чтобы этих событий не происходило, стоит качественно монтировать все контактные соединения и обязательно установить в водном распределительном электрическом щите отдельный автоматический выключатель. Данным «автоматом» будет индивидуально защищаться система теплых электрических полов.

Термоматы

Электрические теплые полы имеют ряд разновидностей напольных настилов для обогрева:

• кабельный теплый пол;
• настил в виде матов;
• инфракрасный теплый подпол.

Выбирая свой тип обогревательной системы, установленной под финишным половым покрытием, необходимо узнать каждый электрический настил подробнее.

Выбирая электрический теплый пол для своей комнаты, необходимо помнить о толщине «пирога» данной конструкции, поскольку получается, что современная система обогрева препятствует ходу дверей или встроенных шкафов.

Не стоит уменьшать и толщину стяжки, это часто приводит к разрушению настила и повреждению конструкции теплого электрического пола.

Разновидности теплых электрических полов

На ик-пленку можно сразу укладывать финишное покрытие

Электрический теплый пол имеет несколько разновидностей, что позволит каждому клиенту выбрать именно свой вариант, подходящий под определенные условия и соответствующий требованиям.

На сегодняшний день существуют следующие типы электрических настилов:

1. Кабельный тепловой покров. В основе системы обогрева данного вида лежит одно или 2 жильный электрический кабель, который имеет несколько слоев изоляции. Преимуществом этого вида обогревательной системы является то, что вы приобретаете все устройства для настила по отдельности и можете самостоятельно планировать длину кабеля, для соединения которого существуют специальные герметичные муфты. Выбирая кабельную продукцию для теплого пола, следует выбирать качественную продукцию, так как вы организовываете отопление для себя.
2. Инфракрасный теплый пол. Инфракрасный покров является наиболее новой подпольной системой обогрева. Для ее установки не требуется организация стяжки, что позволяет уменьшить толщину слоев «пирога» настила. Работа данной системы обогрева основана на инфракрасном излучении, в результате чего нагреваются предметы, а не воздух, за счет чего тепло в помещении задерживается на более продолжительный период и не так быстро выветривается. Само устройство представлено в виде пленки, на которой нанесены специальные линии разрезов, поэтому отдельные куски нагревательных элементов можно располагать произвольно по комнате, как требуется хозяину.

   Выбирая кабельный обогрев, следите за качеством приобретаемого провода

3. Электрический пол в виде матов. Электрические маты имеют схожее устройство с кабельным теплым полом, поскольку мат представляет собой тот же кабель, закрепленный на пластиковой решетке, которая служит для фиксации кабеля и армирования поверхностной стяжки. Маты бывают разных размеров и имеют точки подключения, которые выполнены таким образом, чтобы к ним можно подключать как силовой кабель на вывод, так и дополнительные элементы.

Система электрического теплого пола состоит не только из нагревательных элементов.

Важнейшую роль в этом виде обогрева семейного очага играет терморегулятор с присоединенным термодатчиком, который располагается на одном уровне настила с нагревательными элементами.

Терморегулятор для электрического теплого пола

Настроенный на определенную температуру термостат будет самостоятельно поддерживать необходимый уровень обогрева

Сегодня тяжело представить любую разновидность системы электрических теплых полов без терморегулятора, поскольку это устройство считается «мозговым центром» нового вида отопления. «На его плечи» ложится контроль температурных показателей в помещении.

Именно термостат помогает своевременно коммутировать систему, не создавая перерасхода электроэнергии и поддерживая комфортную обстановку. Прибор реагирует на данные от термодатчика, который подключается к нему при помощи специального термозащитного кабеля.

Термостат производится с механической и автоматической регулировкой температуры. Автоматический терморегулятор может иметь цифровой дисплей, на котором отображается существующая температура в помещении и другие параметры.

Регулировка и контроль процесса работы отопительной системы можно производить при помощи пульта, что удобно, но значительно повышает стоимость устройства.

Механический термостат имеет регулировочную ручку, при помощи которой вы самостоятельно выставляете (на градуированной шкале) значение температуры, подходящее именно вам, поскольку «комфортная температура» у каждого человека своя.

Терморегулятор находится в работе постоянно и, как только датчик подаст ему сигнал отклонения от установленного значения температуры, коммутирует систему электроснабжения, запуская ток в нагревательные элементы или прекращая питание.

Терморегулятор находится постоянно под напряжением и выполняет коммутационную работу, поэтому не стоит экономить на этом устройстве.

Оно должно быть изготовлено из качественного материала и иметь надежные контактные соединения, так как на них ложится основная нагрузка.

Принцип действия и особенности электрических теплых полов

Как было сказано выше, устройство теплого электрического пола имеет ряд особенностей. Сам принцип действия системы отопления заключается в преобразовании электрической энергии в тепловую. При этом широко используются свойства проводников, а именно их сопротивление.

Для более понятного описания можно привести пример с лампочкой. В сети переменного тока напряжением 220 В лампочку подключают к двум проводникам, которые в простонародье называются «фаза» и «ноль».

В нашем случае лампочкой является нагревательный элемент, а местом подключения – терморегулятор, именно на его выводах происходит стыковка кабеля нагрева и силовой проводки.

Особенности кабельных и матовых настилов

Количество стыков должно быть минимальным

Кабельные и матовые теплые полы имеют похожую конструкцию. В обоих видах устройства нагревательным элементом является кабель.

Выбирая кабель или маты для своего помещения, необходимо заранее просчитать необходимое количество материалов. Так как количество стыков должно быть минимальным, поскольку именно места соединений являются слабыми точками всей системы.

Выбирая теплый пол, стоит учитывать размеры и назначение комнаты, в которой будет применяться настил, а также показатели мощности самого элемента нагрева, в данном случае кабеля.

Зная площадь комнаты, ее тип (кухня, ванная, балкон) и назначение монтируемого теплого пола (основной обогрев или вспомогательный), по приведенной ниже таблице можно определить мощность устройства в целом.

Устройство инфракрасного теплого пола

Толщина ИК-панелей не более 2 мм

Технология изготовления инфракрасных теплых полов является самой современной. Данный тепловой настил создается в виде пленки, которая имеет двухслойную структуру. Общая толщина изделия 1-2 мм.

Внутри пленки располагаются нагревательные элементы биметаллические пластины, которые соединяются между собой при помощи тонких медно-серебряных проводников (используются материалы с лучшей проводимостью).

Данное изделие может секционироваться, отделятся по соответствующим линиям, нанесенным на материал. Это позволяет куски располагать в нужных местах, каждый из которых имеет контакты для присоединения проводников.

При нагреве пластины, расположенные в пленке, излучают тепловую энергию, которая передается при помощи инфракрасного излучения с поверхности изделия за счет верхнего карбонового слоя.

При организации подключения любой из разновидностей теплых полов следует сопоставлять суммарную мощность нагревательных элементов с мощностью терморегулятора.

Допустимые параметры, указанные на приборе, не должны быть ниже общей мощности настила, так как результатом может быть возгорание термостата и короткое замыкание.

Установка электрических теплых полов

После того, как вы окончательно выбрали тип применяемого теплого электрического пола, можно заняться подготовкой основания и непосредственно монтажом. Подробнее о монтаже термоматов смотрите в том видео:

Перед тем, как укладывать электрический кабель, маты или пленку, нужно качественно подготовить основание.

Обязательным требованием при применении различного вида теплых полов является выравнивание чернового перекрытия или его ремонт. Если в начальный момент монтажа не выровнять поверхность, то в дальнейшем при организации «пирога» настила могут возникнуть проблемы, связанные с неравномерным прогревом всей площади пола.

Поверх чернового перекрытия принято делать слой гидроизоляции. Для этого может применяться как специальная пленка, так и рубероид. Следующим слоем «пирога» является утеплитель, в качестве которого применяют пенопласт или пенополистирол толщиной 2-3 мм.

Плиты материала необходимо укладывать плотно друг к другу без просветов и зазоров. Поверх утеплителя можно уже раскладывать нагревательные элементы и подключать их.

Особенности организации электрического настила при помощи кабеля и матов

Утеплитель не даст теплу рассеиваться вниз

Первые слоя настила теплого пола для всех вариантов одинаковы. С недавним появлением специализированного утеплителя – пенополистирола, предназначенного для теплого пола, стало удобно монтировать водяные трубы и нагревательный кабель, поскольку на каждом листе есть специальные пазы, куда вставляются элементы нагрева.

Данное изобретение позволяет укладывать электрический кабель как зигзагом, так и спиралью с различным шагом (пазы удалены друг от друга на 5-8 см). Поверх уложенного кабеля можно организовать тонкий слой наливных полов (по верхнему уровню нагревательного элемента) или накрыть конструкцию листовым материалом (влагостойкой фанерой, ОСБ-плитой или ЦСП). Следующим слоем является уже финишный настил.

Кабель подсоединяется к термодатчику

Электрические маты нельзя укладывать на рассмотренный выше пенополистирол, поскольку они представляют собой кабель, закрепленный на сетке, поэтому для матового пола рекомендуется применять обычный плоский пенополистирол.

Раскатывая маты и укладывая кабель, не забудьте установить термодатчик (чтобы не касался нагревательных элементов) и вывести от него провод, который связывает его с регулятором.

Все муфты и стыкующие части нагревательных элементов должны быть установлены в одном уровне с матами и кабелем.

Вывод делается в одном месте строго под терморегулятором, при этом термостат должен устанавливаться от пола на высоте не менее 1 м.

Установка инфракрасного теплого пола

Одним из преимуществ инфракрасного теплого пола является толщина пирога. Данный настил считается однородным устройством (без выпуклых поверхностей), поверх него сразу монтируются ОСБ-листы или фанера, на которые в дальнейшем укладывают ламинат, ковролин или линолеум. Толщина «пирога» инфракрасного настила бывает от 2 до 4 см. Подробнее о процессе укладки смотрите в этом видео:

В качестве утеплителя принято применять специальную полиуретановую подложку с отражающей поверхностью (толщина 0,4-0,8 см), на которую стелют пленку.

Выше было сказано, что все сегменты инфракрасной пленки имеют контактные выходы, к ним параллельно подсоединяются проводники, которые впоследствии стыкуются в одной муфте, откуда и производится вывод на терморегулятор.

При монтаже инфракрасного настила необходимо заранее учитывать места укладки пленки, поскольку не рекомендуется устанавливать данную систему обогрева под тяжелыми предметами (шкафами, стиральными машинами, тумбами).

Подводя итог статье, нужно сказать, что различные виды теплых электрических полов имеют как схожие черты установки и принцип действия, так и различия. Выбирая «свой вариант» системы обогрева, каждый хозяин может воспользоваться изложенным материалом.

Процесс выбора очень важен, поскольку перед покупкой изделия стоит ознакомиться со всеми достоинствами и недостатками, а также узнать параметры мощности для комнаты, где будет устанавливаться обогревательная система.

gurupola.ru
