Варианты укладки теплого пола – Схема укладки водяного теплого пола

Содержание

Каким образом выполнить монтаж труб теплого пола водяного типа

Зачастую после горячего душа приходилось ступать на холодный кафель. Это уж точно никому не приятно. Данная ситуация может возникнуть даже на кухне или в других помещениях жилища. Не сыграет тут роли напольное покрытие. Избежать такой проблемы можно, если качественно устроить систему теплого водяного пола. Самое главное в данной ситуации правильно выбрать конкретную систему укладки отопительных приборов, чтобы радоваться результату в процессе эксплуатации.

Понятие

Теплый пол относят к одной из систем, благодаря которой происходит отопление комнаты в доме или квартире. Основная особенность заключается в том, что все элементы нагрева монтируются в пространстве пола. Такой вариант позволяет полностью использовать пространство в помещении, а также не портить его эстетический внешний вид.

До начала рассмотрения системы водяного теплого пола, следует определиться с устройством системы водяного обогрева при помощи классических радиаторов. Воздух после нагрева стремительно поднимается вверх. Следовательно, на тело он точно не попадает, тем более на пол. Основная масса тепла будет расположена около самих радиаторов, а также в области потолка.



Теплый водяной пол позволяет справиться с этими всеми проблемами. Все тепло начинает подниматься с пола, следовательно, первоначально нагреваются ноги и все тело человека. До потолка тепла почти не доходит. К тому же все нагревательные элементы располагаются равномерно по всей плоскости в помещении. Высота содержания тепла ориентировочно будет составлять 2 метра.

Именно такой вариант будет самым комфортным для человека. Ноги будут всегда на теплой поверхности, что не позволит теряться теплу через стопы.

Не смотря на то, что стоимость монтажа водяного варианта отопления, по сравнению с электрическим, заметно выше, все же процесс эксплуатации куда экономней. К тому же водяной теплый пол может выступать в качестве основного источника тепла в помещении, чем не может похвастаться электрический аналог. Ведь цена электроэнергии куда выше стоимости жидкости, протекающей по трубопроводу.

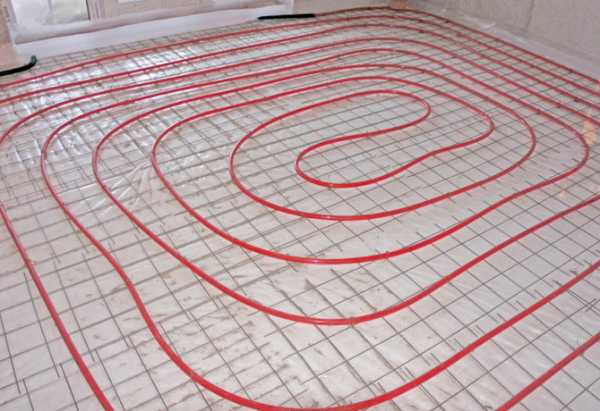

Схема «улитка»

Иначе данную схему расположения трубопровода в теплом полу называют спиралью. Относится к числу экономных вариантов, обладающих эффективностью в плане передачи тепла от способа укладки труб теплого пола. Популярность постоянно увеличивается и спрос растет.

Монтаж труб выполняется по периметру помещения, начиная от стен и приближаясь к его центральной части. Радиус при этом сокращается. Основное достоинство такой системы заключается в том, что тепло по носителю распределяется равномерно, сокращает до минимума теплопотери, а также исключает вероятность появления в полу тепловых ям. Шаг распределения труб может составлять минимум 10 мм, и доходить до любого выбранного расстояния. Это также можно отнести к положительным качествам. С самого начала появления способа укладки теплого пола «улитка» он не перестал считаться самым надежным, востребованным, самым работающим.

Так как в процессе монтажа трубы практически не изгибаются относительно первоначального положения, то и сама работа не занимает много времени и не отнимает сил. Если будет такое желание, то все работы можно произвести собственными силами без привлечения строительных бригад и лишней траты денег.

Вариант обладает универсальностью, так как укладка труб для теплого водяного пола может производиться в зонах края помещения – веранды, уличные двери, большие окна и т.д. Как только человек входит в помещении с улицы, то он оказывается в тепле и уюте. Любые площади комнат, а также их формы могут быть оборудованы системой водяного теплого пола. Количество витков не должно ограничиваться одним. Можно выполнить несколько витков, которыми обогнуть, например диван или установленный шкаф.

Способы утепления внешних стен дома

Еще один плюс такой системы – в работе можно использовать совершенно различный шаг между трубами. Может доходить до того, что шаг будет составлять 10-15 см. Тепла будет достаточно для всего помещения. Каждый квадратный метр площади даже в таком случае передает порядка 60-65 Вт мощности. Нормой для отопления является 45 Вт. То есть, происходит запас мощности почти до 50%.

«Змейка»

Есть некоторые недостатки, с которыми можно столкнуться при использовании схемы расположения труб теплого водяного пола «змейка». Основной из них – большие теплопотери за счет того, что подача носителя тепла осуществляться от одного источника. Пока он дойдет до конца системы, носитель очень сильно остынет. Следовательно, тепло будет сохраняться только на тех участках, где начинается исход подачи. Горячий пол будет остывать по мере отдаления от источника.

К одному из минусов можно отнести трудный процесс монтажа. Труба изгибаться может до 180 градусов. Шаг в таком случае между трубами может доходить до 20 см. У Улитки он составляет минимум 10 мм. Потери можно сократить, создав кольцо на окончании петли. Но тогда придется приложить еще больше усилий в процессе монтажа.

Универсальным шагом можно считать 15 см, а если это краевые зоны (у стен, у входных дверей) – 10 см. Можно справиться с потерей тепла. Но тогда надо выполнить разновидность системы — двойную змейку. Если и будет несколько лучше отапливаться помещение, то процесс монтажа все равно относится к числу трудоемких. Для наглядности можно просмотреть схему укладки теплого водяного пола на чертеже.

Зачастую система укладки труб «змейка» применяется для того, чтобы выровнять смежные зоны различных контуров. Лишь изредка – для монтажа в сантехнических зонах. Очень проблематично будет обходить большое количество приборов, которыми могут быть унитазы, раковины и все такое. К тому же такие помещения очень часто незначительной площади, что также негативно отражается на устройстве всей схемы теплого водяного пола. Тут уже лучше воспользоваться укладкой «спирали».

«Змейка» чаще всего выполняется в центральной части комнаты жилья, если при этом отсечены краевые зоны. Распределение температуры в таком случае является наиболее оптимальным и рациональным. При необходимости некоторые участки, которые не обязательны для прогрева, могут быть обведены системой теплого водяного пола.

Комбинированный способ

Когда нет возможности выбрать конкретный вариант расположения труб в системе, лучше всего прибегнуть к комбинированному способу укладки теплого водяного пола. Здесь несколько схем демонстрируется в одном монтаже. Возможно даже дублирование одной из схем – двойная «улитка» или некоторое количество «змеек». Но для этого необходима соответствующая планировка комнаты, позволяющая выполнять все эти действия.

Существуют определенные участки, которые не требует сильного прогрева. Это может быть вход в помещение. Здесь подойдет и «змейка», а вот в центральной части комнаты – «улитку», так как она концентрирует собой всю возможную энергию, которую передает в последующем людям, находящимся на ней.

Комбинировать можно не только схемы, но и разные типы теплого пола – водяного и электрического. Не всегда можно включить центральное отопления и чувствовать себя комфортно в летнее время при сырой и влажной погоде, при низких температурах. Оно может отключаться и в таком случае отлично подойдет автономная работа водяного теплого пола.

До самого монтажа лучше всего сделать схематическую зарисовку планируемого варианта устройства теплого пола, где отразить конкретные участки для повышенного прогрева, выделить малозначительные зоны и другие проблемные вопросы. Это не только позволит выбрать конкретный вариант устройства труб в системе теплого пола, но и даст возможность произвести монтаж теплого водяного пола с наибольшей эффективностью.

Технологии укладки труб

Кроме непосредственного расположения труб системы теплого водяного пола стоит понимать, что есть и технологии, по которым производиться последующее закрытие всего трубопровода для непосредственного использования. Среди них выделяют:

Заключение

Изучив все способы и технологии укладки труб в системе водяного теплого пола, можно обратить внимание на какой-то конкретно вариант. Все будет исходить из основания пола в помещении, а также выбранных труб, их материала. При этом не малое значение сыграет площади комнаты, где проводиться отопительная система, а также финансовых возможностей.

Наиболее универсальный способ настила труб в системе теплого водяного пола является способ «улитка». Здесь появляется не только экономия в процессе эксплуатации, но и равномерное распределение тепла по всей плоскости в комнате. Не придется искать место, где наступить, чтобы оказаться в тепле. На это не смогут повлиять погодные условия, пора года, а также наличие центрального отопления или его отсутствие.

Если нет уверенности в итоговом положительном результате, когда работы проводятся впервые, лучше обратиться к специалисту, который способен выполнить все в короткие сроки и наивысшим качеством.

sdelalremont.ru

Способы укладки водяного теплого пола своими руками. Улитка, змейка и другие



«Важней всего погода в доме», а её невозможно представить без качественного отопления. Однако не всегда хватает привычных настенных обогревателей, и хочется буквально чувствовать теплоту всем телом. И если носить бабушкины шерстяные носки целый день кажется не лучшим выходом, то почему бы не рассмотреть вариант обогрева самого пола и способы укладки трубы водяного теплого пола?

Что из себя представляет водяной пол?

Водяной теплый пол — это система, работающая по принципу большинства отопительных батарей: использование горячей воды, как источника тепла. Схема работы такой системы элементарная — на поверхность устанавливается специальная труба, по которой циркулирует горячая вода. Источником тепла выступает котел. Всю «надпольную» часть системы водяного пола можно аккуратно прикрыть фальшстеной или увести в подсобное помещение.

Мы уже поняли, что водяной пол представляет собой систему труб с циркулирующей теплой водой, уложенных под полом и отдающих тепло по принципу обычной батареи. Теперь можем перейти к главному вопросу.

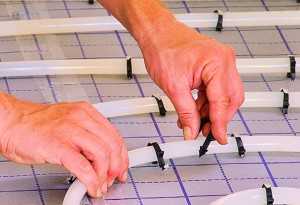

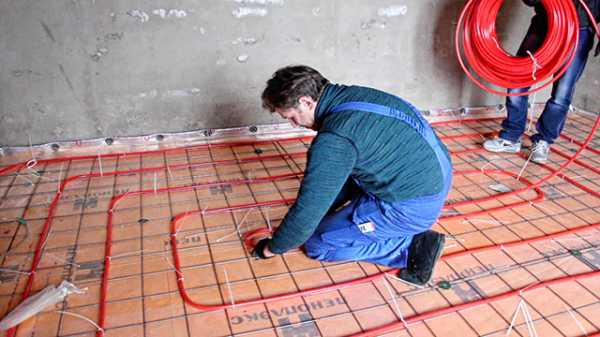

Завершающим этапом монтажа пирога теплого пола является укладка трубы. На сегодняшний день существуют три схемы укладки труб водяного теплого пола — «улитка», «змейка» и комбинированный.

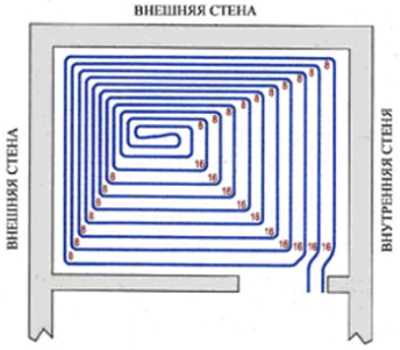

Схема укладки улитка или спираль

Улитка (спираль) — наиболее популярный, экономный и эффективный с точки зрения энергопередачи способ укладки труб водяного теплого пола.

В улитке мы укладываем трубы, описывая периметр комнаты, начиная с краев, и стремимся к центру, постоянно сокращая радиус, а затем в обратную сторону.

Главное преимущество улитки в том, что тепло равномерно распределяется по носителю, нивелирует теплопотери и предотвращает образование в полу тепловых ям. Еще одним преимуществом данного способа является его длина шага — улитку можно монтировать с шагом от 10 мм и до любого удобного вам размера.

За 18 лет монтажа теплых полов способ улитка зарекомендовал себя, как самый надежный и самый работающий способ. Также стоит отметить, что этот способ укладки трубы водяного теплого пола наименее трудоемкий за счет несильного изгиба трубы. При желании (при очень большом желании) с укладкой может справиться даже один строитель и Вам не придется тратиться на дополнительные рабочие руки.

Более того, улитка универсальна в схеме укладки. Улиткой можно утеплить краевые зоны, например, большие окна, витражи, выходы на веранду, уличную дверь и т. д. И впредь, заходя в комнату с холодной улицы, Вы почувствуете тепло, едва ступив на пол.

Улитка позволяет устроить систему обогрева в помещениях любых площадей и форм. Причем важно понимать, что необязательно делать одну большую улитку на комнату, ничто не мешает сделать несколько витков, например в обход большого дивана или шкафа.

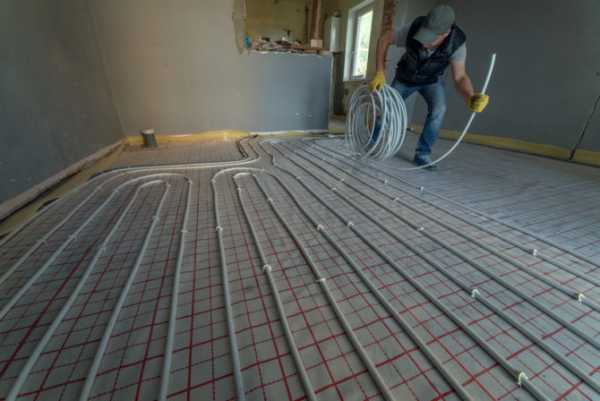

Змейка и двойная змейка

Этот способ укладки труб водяного теплого пола имеет наибольшие теплопотери за счет того, что подача горячей воды осуществляется лишь с одной стороны и теряет всю энергию, доходя до конца схемы. Таким образом, мы имеем горячий пол в одном конце комнаты и постепенное снижение температуры по мере удаления от узла смешивания теплоносителя.

Еще один минус укладки змейкой — трудность монтажа. Изгиб трубы происходит на 180 градусов. Очень часто приходится делать шаг в 200 мм против 10 у улитки. Можно избежать таких больших затрат, сделав кольца на концах петли, но это весьма трудоемко.

Универсальный шаг укладки трубы теплого пола составляет 150 мм, и 100 в краевых зонах (уличные стены).

Температурный перепад в системе змейка можно сократить, сделав двойную змейку. Однако, это не решит проблему трудоемкости укладки труб водяного теплого пола.

Есть так же способ монтажа, который называется двойная змейка.

 И если посмотреть на этот способ более внимательно, то можно увидеть, что перепад температуры стал меньше, но монтаж не стал легче.

Мы используем способ укладки труб водяного теплого пола змейкой только для выравнивания смежных зон контуров теплого пола и редко для укладки в санитарных  узлах, где необходимо много обходить разные приборы: унитазы и так далее. И то если сан узел или другое помещение мало. А если помещение квадратов 5-6, то смело монтируется спираль, как на фото.

Самым оптимальным вариантом использования змейки является комбинирование такого способа с другими.  Или, например, сначала Вы отсекаете наружные стены или как еще называют краевую зону, потом укладываете змейку в середину комнаты. При этом получается оптимальное распределение температуры.

Так же как и с улиткой, мы можем обходить необязательные для подогрева места, направляя отопительные трубы в нужное русло.

Комбинированный способ укладки труб теплого пола

Комбинированная схема подразумевает смешение способов укладки теплого пола или их дублирование. Например, два витка улитки или несколько змеек подряд. Если планировка комнаты позволяет, то можно смешивать способы укладки теплого водяного пола. Например, при входе, где подогрев особо не нужен, положить змейку, а в центре помещения, дабы сконцентрировать полезную энергию, расстелить улитку.

А вообще перед самой укладкой труб, мы рекомендуем нарисовать схему водяного теплого пола на плане. Так дальнейший монтаж водяного теплого пола будет даваться проще.

Длина укладки трубы

Немаловажным при раскладке трубы является длина самого контура. Если вы сделаете слишком длинную спираль или змейку, то насос попросту не сможет продавить контур.

Поэтому тут важно соблюдать два правила:

  1. Длина одного контура не должна превышать 80-100 метров. Правильно не жесткое. То есть, если вы немногим превысите длину, то это не значит, что все станет плохо. Просто лучше лишний раз этого не делать.
  2. Все контуры желательно делать схожими по длине

Для расчета длины следуем следующей таблице:

Диаметр трубы (мм)

Материал трубы

Допустимая длина (метр)

16

металлопластик

80 ÷ 100

18

сшитый полиэтилен

80 ÷ 120

20

металлопластик

120 ÷ 150

Выводы

Прочитав весь материал, мы можем сделать вывод, что схему монтажа теплого водяного пола стоит выбирать исходя из площади конкретного помещения, способа его отопления и бюджета заказчика.

Однако, одно можно сказать точно: монтаж теплого пола улиткой — универсальный и экономный способ обогреть вашу комнату в любом месте и при любой погоде.



eurosantehnik.ru

раскладка, преимущества способов и выбор шага

При монтаже водяного теплого пола особое внимание необходимо уделить такой, простой на первый взгляд, процедуре, как укладка трубопровода. Способы укладки водяного теплого пола могут разниться, какие они бывают, в чем их отличие и преимущества, а также с каким шагом стоит монтировать трубу и будет рассказано в этой статье.

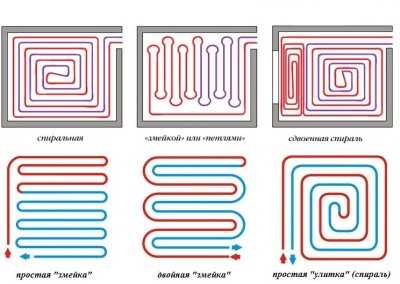

Схемы укладки трубопровода

Основные способы укладки и их преимущества

В основном наиболее востребованы две схемы укладки трубопровода водяного пола:

  • Змейка
  • Улитка

Первый способ в свою очередь имеет несколько вариаций: укладка одинарными меандрами (змейкой) или двойная змейка. Преимуществом способа укладки змейкой является легкость монтажа и простота проектирования полов.

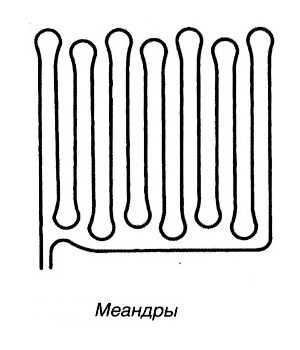

Меандры (змейка)

Однако первый метод предусматривает также получение большого колебания уровня температуры на поверхности теплого пола. То есть на том участке, где теплоноситель только идет от коллектора, пол имеет наибольшую температуру, а в другом конце полы уже холодные, так как вода там уже остыла, что можно отметить как недостаток схемы.

Для устранения эффекта неравномерного прогрева понадобится ограничить температуру воды в контурах и мощность, что приводит к применению данной схемы в промышленных помещениях или жилых комнатах, где потери тепла минимальны.

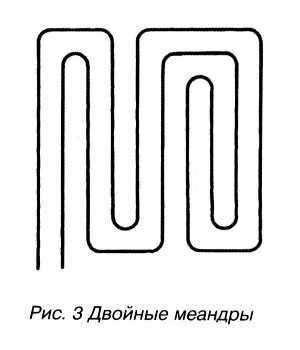

Есть также способ укладки двойной змейкой или, как его еще называют, двойные меандры. При таком методе значительно уменьшается перепад температур, а вот монтаж усложнился.

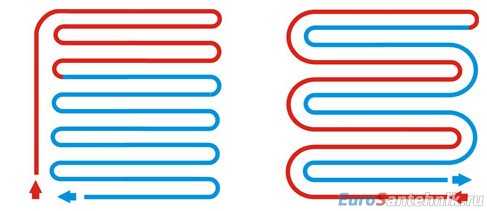

Двойная змейка

Совет! Не рекомендуется использование метода укладки змейкой при устройстве теплого водяного пола в санузлах. Особенно, если помещение не отличается просторностью, так как придется обводить трубами множество приборов.

Оптимальный вариант применения этих методов – это комбинация их с другими способами. Или же укладка по этой схеме только внутреннего пространства комнаты без краевой зоны около окон и наружных стен.

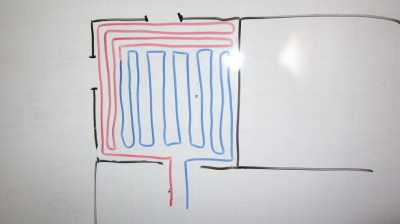

Комбинирование схем укладки трубопровода

Второй способ – укладка спиралью. Его еще называют улиткой или ракушкой. В этом случае трубы укладываются по периметру, начиная извне и продвигаясь к центру комнаты. При этом не стоит забывать про то, что трубу необходимо привести обратно к коллектору, поэтому необходимо оставить место.

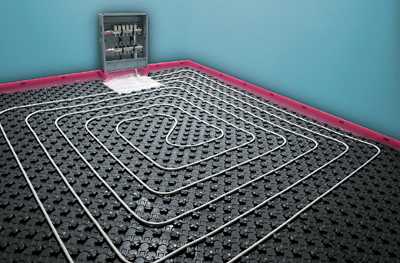

Спираль

Этот способ считается наиболее надежным и эффективным методом укладки трубопровода водяных полов. Кроме того, данная схема не сложна в укладке и потребует не более одного работника. Основным преимуществом метода является равномерные прогрев поверхности теплых полов, что обеспечивает максимально комфортные условия в помещении.

Также к достоинствам метода можно отнести универсальность способа, есть возможность укладки с любым шагом и увеличением запаса мощности конструкции. Таким образом, при минимальных энергетических затратах получается максимальный комфорт. Этот метод подходит для помещений любой формы и габаритов.

В случае необходимости усилить краевые зоны, например, участки под окнами и около наружных стен, помещения применяют спиральный метод укладки, но с усилением краевых зон путем уменьшения в этих участках шага.

Усиление наружных зон при укладке труб

Единственным недостатком спирального способа укладки трубопровода можно назвать увеличение трудоемкости монтажа системы напольного обогрева.

Выбор шага укладки

Кроме способа укладки необходимо также рассчитать наиболее подходящий шаг для монтажа трубопровода. Расстояние между трубами является наиболее важным параметром, от выбора которого будет зависеть равномерность обогрева помещения.

Обратите внимание! Увеличение шага приводит к прямо пропорциональному увеличению температуры теплоносителя, что подается через контуры в систему.

Величина шага может варьироваться в промежутке от 5 до 60 см. Наиболее востребованы шаги размером в 15, 20 и 30 см. Шаг в 200 мм зачастую применяют в промышленных помещениях, а также бассейнах и аквапарках. Выбор шага зависит от типа отапливаемого помещения и от размера его тепловой нагрузки. Также бывают ситуации, когда шаг переменный, как в случае с усилением краевых зон при спиральной укладке.

Вконтакте

Facebook

Twitter

Google+

tepliyepoly.ru

Схемы укладки тёплого пола: улитка, змейка, комбинированный

Тёплый пол – это в настоящее время очень популярный способ отопления, который может использоваться в квартирах и частных домах, а также в производственных помещениях.

При монтаже подобной отопительной системы важной задачей является не только выбор труб или кабелей, но и выбор правильного расположения конструкции. Работа это простая, как можно подумать вначале. Конечно, основные схемы представлены только двумя разновидностями: улитка и змейка. Однако существует их множество комбинаций.

Расположение отопительной системы влияет на комфорт и уют в доме, поэтому этому вопросу стоит уделить особое внимание.

Укладка тёплого пола

Вариант укладки — улитка

Тёплый пол улитка (или же спираль) – это довольно популярный, экономичный и эффективный способ укладки с точки зрения передачи энергии.

При таком варианте укладку начинают с периметра помещения, с краёв, и постепенно переходят к центру, сокращая при этом радиус, а затем в другую сторону.

Основное достоинство системы «улитка» в том, что теплоноситель распределяется по трубам или кабелям равномерно, потери тепла нивелируются, предотвращается образование в полу тепловых ям.

Можно выделить и следующий плюс данной системы – длина шага. Укладка тёплого пола улиткой возможна с шагом от 10 мм и выше.

Вариант укладки тёплого пола Улитка

Улитка – это работающий и надёжный способ монтажа. Чередование горячих и остывших труб позволяет сделать обогрев равномерным по всей комнате.

Можно ли укладывать тёплый пол змейкой

При укладке змейкой наблюдаются наибольшие потери тепла из-за того, что подача нагретой воды происходит только с одной стороны и теряет всю энергию, когда доходит до конца схемы.

Можно наблюдать горячий пол в одном конце помещения и плавное снижение температуры по мере удаления от смесительного узла теплоносителя.

Про устройство смесительного узла для тёплого пола можно прочитать здесь.

Ещё один недостаток укладки методом змейки в трудности укладки:

  • во-первых, монтаж требует хорошего опыта и соответствующих знаний;
  • во-вторых, в случае укладки водяного контура трубы гнутся только на 180 градусов. Из-за этого делают шаг в 200 мм (в то время как шаг у улитки начинается от 10 мм). Конечно, можно сделать кольца на концах петли и избежать больших вложений, но это очень сложный процесс.

Перепад температур в такой системе можно уменьшить, если выполнить двойную змейку (ещё называют «меандром»). Но это не решит вопрос сложности монтажа контура водяного пола.

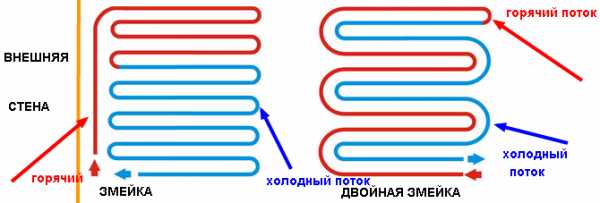

Варианты укладки тёплого пола — змейка и двойная змейка

Лучшим вариантом будет комбинация змейки с другим способом укладки. Таким образом, распределение энергии можно сделать более равномерным и разница температур будет не так заметна.

Комбинированный способ

Комбинированный способ укладки – это смешение или дублирование разных схем, к примеру, это может быть пара витков улитки и несколько змеек, идущих друг за другом. Если помещение спланировано хорошо, то можно смешивать принципы укладки в зависимости от вашего желания. К примеру, вы хотите, чтобы пол был более горячим в центре помещения, тогда сделайте там улитку, а при входе, где тепло не особо требуется, можно использовать змейку.

Также можно комбинировать между собой и виды тёплого пола: электрического и водяного. Это очень удобно, если летом настали холодные дни, а запускать систему центрального отопления не планируется.

Схема укладки тёплого пола поможет вам. Нарисуйте её в самом начале, перед самой укладкой контура, тогда монтаж будет произвести намного проще.

Нормы и правила по укладке

При монтаже любого вида тёплого пола главное правило: не спешить и с точностью следовать инструкции. Тогда у вас всё обязательно получится качественно, и срок эксплуатации отопительной системы будет продолжительным.

Проведите необходимые для укладки расчёты, это требуется сделать уже на этапе закупки материала, чтобы знать какой материал купить и в каком объёме.

Нарисуйте схему положения контуров, чтобы в процессе работы не возникло серьёзных проблем, и учтите следующие моменты (преимущественно для водяной системы тёплого пола):

  1. Не прокладывайте контур отопления в том месте, где планируется ставить мебель (шкафы, диваны и прочее) и сантехнические предметы. Это плохо скажется не только на напольном покрытии, но и на самих бытовых предметах.
  2. Для стабильного давления в отопительной системе при диаметре контура 20 мм его длина не может быть выше 120 метров. Если диаметр 16 мм, то длина 100 метров. В общем, примерная площадь для одного контура должна составлять больше 15 м².
  3. В больших по площади помещениях должно находиться несколько контуров, их длина не должна разниться более чем на 15 метров, то есть они по длине должны быть примерно равны.
  4. Шаг в 15 см совпадает с примерным расходом трубы в расчёте 6,7 метр на 1 м², если монтаж делать через каждые 10 см, то расход на 1 м² будет 10 метров.
  5. Наименьший радиус трубного загиба соответствует пяти её диаметрам (в случае водяного контура).

Какому варианту укладки тёплого пола отдать предпочтение, нужно решать каждому индивидуально исходя из принятия во внимание всех условий и ограничений.

teplofan.ru

возможные варианты и способы укладки — Полы и напольные покрытия

Пленочный инфракрасный пол

Теплые полы в доме, пожалуй, заветная мечта любого человека. С развитием современных технологий появилась возможность использовать простые и относительно недорогие материалы для обогрева полов любых домов и квартир. Электрический теплый пол дает возможность отказаться от проблем связанных с установкой трубчатых отопительных систем, в которых носитель тепла вода, а для подогрева используют газовый котел.

Варианты отопления пола электричеством

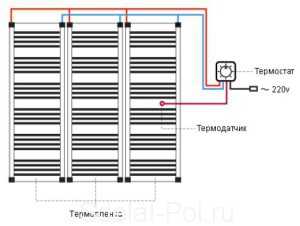

Схема подключения инфракрасного пола

Резонно поставить вопрос – что лучше теплый пол электрический или водяной? Для того чтобы ответить на него достаточно сказать, что для устройства теплого водяного пола Вам потребуется установить газовый котел. Для установки необходимо нанять организацию, которая разработает проект. Чтобы отрезать в квартире центральное отопление и горячую воду понадобится куча разрешений соответствующих коммунальных и городских служб. Все это займет в лучшем случае месяц, а в финансовом плане в 3-4 раза перекроет стоимость любого электрического теплого пола.

Теплые электрические полы можно монтировать практически в любой квартире или загородном доме. Если при установке потребление электроэнергии не превышает допустимых норм, то никаких разрешительных документов вообще не потребуется.

Помните! Электрический пол имеет минимальный расход электроэнергии.

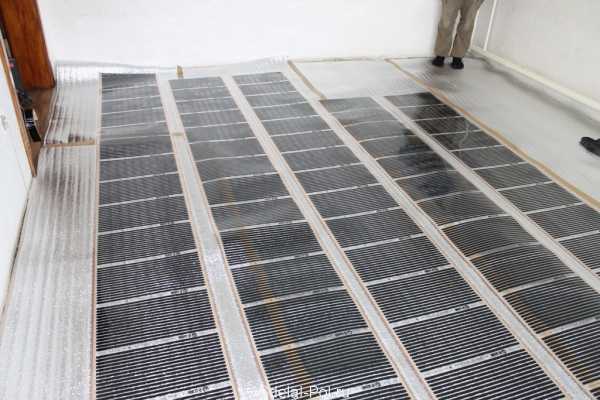

Нагревательная пленка на фольгированной подложке

Так все же какие бывают электрические теплые полы. Всего распространены три варианта:

  • Пленочные инфракрасные полы
  • Полы, обогреваемые резистивным электрическим кабелем

Рассмотрим подробно каждую систему обогрева, а Вы уже сами решите, какая подойдет Вам больше. Монтаж теплого пола электрического не представляет особой трудности, поэтому выполнить их под силу даже начинающему домашнему мастеру.

Инфракрасные полы

Пленочные, теплые полы в качестве нагревательного элемента используют тонкую толщиной 0,3-0,4 мм пленку, внутри которой запаяны полосы карбоновой пасты. При нагревании карбона через контактные медные шины, они так же запаяны в пленку, происходит излучение волн в инфракрасном диапазоне от 5 до 20 мкм.

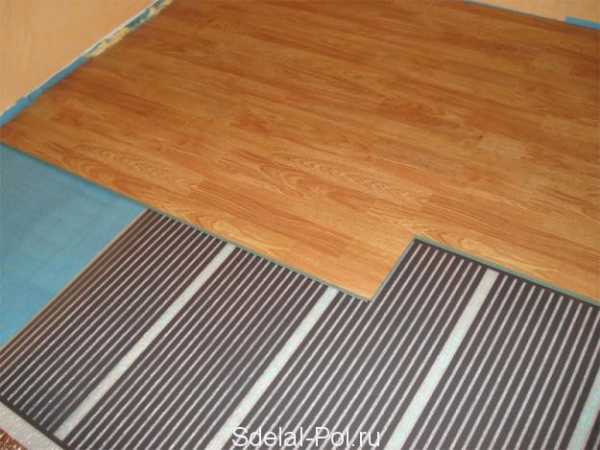

Укладка ламината на пленочный теплый пол

Важно знать! Не стоит путать инфракрасное излучение (ИК) с электромагнитным, которое вредно влияет на организм.

Учеными доказано, что инфракрасные волны благоприятно влияют на человека, животных и растения. Такие нагревательные элементы не нагревают сам пол, точнее напольное покрытие. Происходит нагрев окружающих предметов – мебели, стен, потолка и самого человека. Излучение не нагревает воздух, поэтому влажность сохраняется в пределах нормы.

Укладка теплого электрического пола из пленки очень проста. Для начала производят расчет потребляемой мощности. Если планируется применение такого покрытия как ламинат, паркетная доска или паркет, то мощность не должна превышать 150 Вт/м2. Для покрытия из плитки 200 Вт/м2.

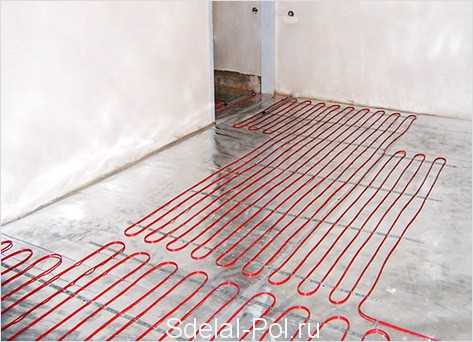

Укладка змейкой резистивного кабеля на монтажную полосу

Важно знать! Элементы теплого пола укладываются от стен и других напольных объектов на расстоянии 100 мм. Укладывать пленку под мебелью нельзя. Площадь пленки по сравнению с общей площадью комнаты должна быть не менее 70%.

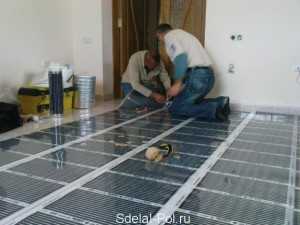

Монтаж пленочного, теплого пола можно описать так:

  • Подготовка места подключения терморегулятора
  • Укладка на цементный пол теплоизоляционной подложки
  • Раскладка нагревательных полос на подложку
  • Подключение нагревательных элементов
  • Установка и подключение терморегулятора
  • Укладка финишного напольного покрытия

Подложка для термоизоляции должна содержать с хотя бы одну фольгированную сторону. Как правило, подложка — это вспененный пенополистирол. Она отразит ИК-излучение, и Вы не станете обогревать соседей снизу. Полосы теплоизолятора не укладывают в нахлест, а соединяют встык и фиксируют скотчем.

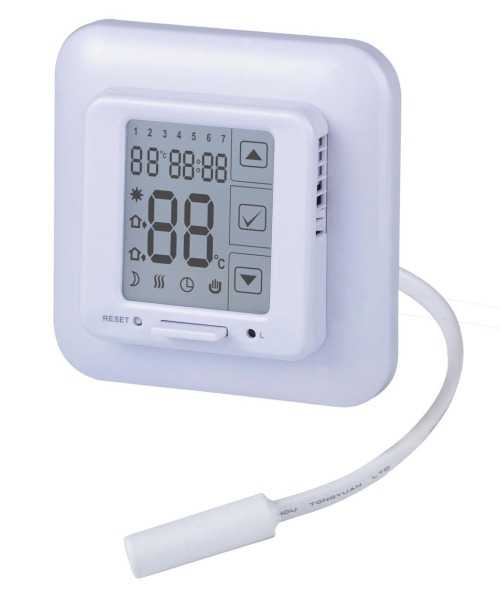

Регулятор температуры для теплого электрического пола

На подложку раскладывают нагревательную пленку. Полосы не должны укладываться в нахлест и пересекаться. Электрический пленочный теплый пол можно только в местах указанных производителем (пунктирная линия и ножницы). Такие метки ставятся через каждые 20-30 см поперек пленки и между нагревательными полосами.

Схема подключения электрического теплого пола из пленок выполняется параллельно. Для этого используют специальные контакты-зажимы. Их подключают к медным шинам путем обжима, а место контакта изолируют битумной изоляцией с двух сторон, которая поставляется в комплекте с теплым полом. Для соединения полос применяют медный многожильный провод сечением не менее 2 кв при силе тока 16-20 А.

Когда подключен теплый пол в квартире электрический производят монтаж терморегулятора и установку термодатчика. Его обычно приклеивают отрезком битумной изоляции под нагревательной пленкой в районе терморегулятора (50-100 см от стены). Сам регулятор располагают на высоте 50-100 см от финишного напольного покрытия.

После проверки работоспособности нагревательных элементов, производится укладка финишного напольного покрытия. Это может быть ламинат, паркетная доска, паркет, линолеум, ковролин или керамическая плитка.

Полы, обогреваемые резистивным электрическим кабелем

В этом случае нагревательный элемент обязательно укладывается в песчано-цементную стяжку. Уже после этого ее накрывают финишным напольным покрытием. В качестве нагревающего элемента используется резистивный кабель.

При прохождении через него токов определенной величины и частоты он нагревается и передает тепло окружающему пространству. По принципу выделяемого тепла кабели различают на резистивные (они дешевле) и саморегулируемые (значительно дороже).

Однако по большому счету они выполняют одну и ту же функцию – нагрев окружающей среды. Расчет теплого пола электрического, а точнее мощности кабеля производят по усредненной таблице, которая может отличаться от таблиц разных производителей (3-5 % что не критично).

Потребление на 1 м2:

  • Кухня, коридор — 150
  • Ванная и санузел- 180
  • Спальня, гостиная – 100-150
  • Лоджии и балкон -200

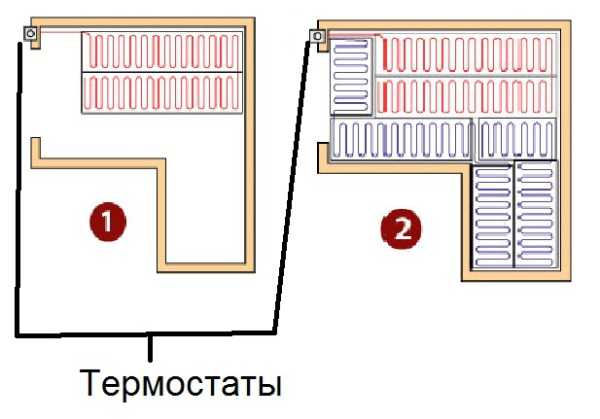

Монтажные работы начинаются с определения места установки термостата (терморегулятора). При необходимости в стене проделывается штроба для коробки устройства, канала кабеля и термодатчика. Термодатчик должен располагаться от стены на расстоянии 1 м.

Важно помнить! Термодатчик рекомендуется размещать в пластиковой трубе под нагревательным элементом.

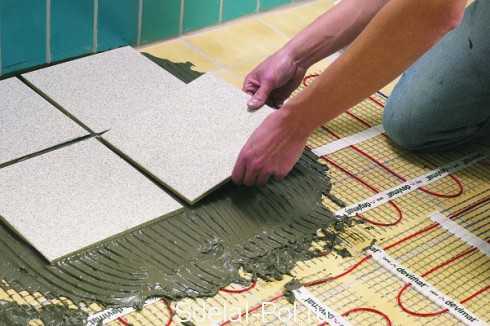

Облицовка керамической плиткой теплого пола

Так его легко заменить в случае выхода из строя. Нагревательный кабель раскладывают змейкой с шагом 10-12 см по всей площади пола помещения. Предварительно на пол укладывают монтажную ленту. Расстояние между лентами 50 см. Монтажная лента имеет самоклеющуюся поверхность. С нее убирают защитный слой и фиксируют ею резистивный кабель к цементному полу.

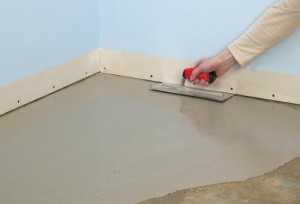

Основание существующего пола должно быть тщательно очищено от пыли и мусора. И подключение тёплого пола к электричеству производится до устройства цементно-песчаной стяжки.

Когда все элементы под подогрев пола электрический уложены, подключены и проверены на работоспособность, пол заливают цементно-песчаной стяжкой. После ее высыхания производится укладка финишного напольного покрытия.

sdelai-pol.ru

схема и способы укладки, устройство

Теплый пол водяного типа дешев в эксплуатации и прост в обустройстве до такой степени, что сделать водяной теплый пол своими руками может буквально любой человек. И в данной статье мы рассмотрим нюансы обустройства теплых полов водяного типа, изучив которые вы сможете выполнить монтаж этой система обогрева именно своими руками.

Теплый водяной пол

Принцип работы теплого водяного пола

Теплый пол «водяного» типа – это бетонная плита, в которую вмурован нагревательный контур. Причем контур – это обычная труба, по которой циркулирует теплоноситель – вода. А сам теплоноситель «отбирается» из разводки основной системы отопления (с радиаторами, котлом и прочим хозяйством) и «сливается» туда же – в обратку.

То есть, теплый пол – это горизонтальный радиатор системы водяного отопления, смонтированный поверх плиты перекрытия и защищенный от эксплуатационной нагрузки бетонной стяжкой.

Принцип работы теплого водяного пола

И функционирует этот «радиатор» по следующему принципу:

  • Теплоноситель движется по напорной трубе отопления и отводится на вход в нагревательный контур теплого пола.
  • Пройдя по нагревательному контуру, теплоноситель отдает свое тепло бетонной стяжке, нагревая ее до 27-36 градусов Цельсия.
  • Остывший теплоноситель сливают в обратку, по которой он перетекает в котел, где разогревается до нужной температуры. Горячий теплоноситель поступает в напорную трубу и весь цикл повторяется.

Причем сам пол должен нагреться  лишь до 36 градусов Цельсия, а в случае облицовки линолеумом или ламинатом – до 27 °С. Поэтому в систему интегрируют различные ограничители, связывающие температуру плиты с объемами теплоносителя, поступающего в нагревательный контур.

При этом управляемая сервоприводами запорная арматура может не только дозировать объем, но и перекрывать подачу горячей воды «в пол».  Без блока управления теплый пол может функционировать только в одном случае – когда теплоноситель в системе нагревается лишь до 55 градусов Цельсия.

Схема устройства теплых водяных полов

Устройства теплого пола формируется под влиянием принципов работы этой системы. Поэтому теплый пол водяного типа состоит из следующих узлов:

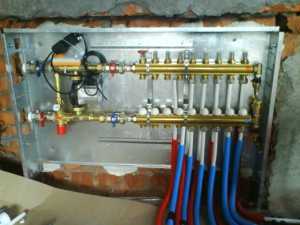

Коллекторный блок водяного пола

А еще в коллекторном блоке можно поставить насос, врезанный в байпас, соединяющий напорный и обратный коллектор. И тогда теплоноситель будет циркулировать в системе до тех пор, пока не остынет до 30-35 градусов Цельсия.

Экранирующей подложки. Она защищает нагревательный контур от возможных тепловых потерь. Ведь укладка теплого водяного пола без экранирующей подложки приведет к разогреву не только бетонной стяжки, но и плиты перекрытия. А такой итог нам вовсе не нужен.

Поэтому, дабы вся энергия шла только на разогрев стяжки, между плитой перекрытия и нагревательным контуром монтируется теплоизолирующая прокладка, усиленная отражателем из фольги. После обустройства такой прокладки тепловые потери, провоцируемые разницей температур плиты перекрытия и нагревательного контура, снижаются практически до нуля.

Нагревательного контура, залитого бетонной стяжкой. Это самый сложный узел теплого пола. Он состоит из трубчатого контура, уложенного на экранирующую подложку и залитого бетоном. Причем существуют совершенно разные способы укладки водяного теплого пола, а точнее его нагревательного контура. Трубу можно уложить «змейкой» —  расположив прямую напорную ветвь вдоль одного края (от коллектора до противоположной стены) и продолжив ее в виде змейки (от стены до коллектора).

Можно уложить «улиткой» – сложив  трубу пополам и согнув трубу двойной спиралью от центра отапливаемой зоны к коллектору. Кроме этого можно уложить двойную «змейку» и двойную «улитку» и так далее. Словом вариантов укладки нагревательного контура достаточно много.

Однако все варианты обустройства нагревательного контура заканчиваются одинаково – трубу заливают, как минимум,  6-сантиметровым  слоем бетона М150 или М200.  Именно так формируется  стяжка для теплого водяного пола, превращающая нагревательный контур в горизонтальный радиатор.

Напольного покрытия. Его наносят после отвердения стяжки. Причем бетонная основа позволяет укладывать покрытие и сухим и мокрым способом. Поэтому в роли такового может выступать и кафельная плитка (с учетом низкой теплостойкости – это самый лучший вариант) и линолеум или ламинат (лучший выбор с позиции эстетики восприятия).

Устройство водяного пола

  • Выравниваем плиту перекрытия.
  • Обустраиваем коллекторный блок.
  • Монтируем экранирующую прокладку.
  • Укладываем нагревательный контур.
  • Заливаем стяжку.
  • Укладываем напольное покрытие.

Причем вышеописанная схема укладки является общепринятой (а в силу простоты, которой отличается  устройство теплого водяного пола – еще и единственно возможной). Поэтому ниже по тексту мы рассмотрим процесс самостоятельно укладки пола, реализованный в соответствии именно с этой схемой.

Как уложить теплые водяные полы своими силами: обзор процесса

Процесс обустройства теплого пола водяного типа фактически состоит из шести этапов, упомянутых в описании схемы укладки. Поэтому мы построим наш обзор технологии обустройства теплого пола на поэтапном описании данного процесса, рассмотрев в подробностях все шесть пунктов схемы укладки.

Этап первый: выравнивание плиты

Перед тем как укладывать водяной теплый пол нужно подготовить опорную поверхность этого сверхгабаритного радиатора – плиту перекрытия.

Выравнивание пола

И эта операция предполагает следующий порядок действий:

  • Плиту освобождают от старого прикрытия, снимая линолеум, паркет, кафель или иной вариант облицовки.
  • Все трещины в плите расширяют перфоратором (до 1-2 сантиметров по ширине) и заделывают песчано-цементным раствором (2 к 1). Аналогичным образом поступают и с отверстиями.
  • Далее, поверх старого перекрытия, наливают  раствор сухой, самовыравнивающейся смеси, распределяя его по поверхности игольчатым валиком.

Если плита не имеет отклонений от горизонтали, то формирование выравнивающей стяжки – исключается.

Этап второй: обустройства коллекторного блока

После подготовки перекрытия и отвердения выравнивающей стяжки нужно выбрать место под коллекторный блок и подтянуть к нему напорную и обратную ветви, воспользовавшись отводами от соответствующих труб системы центрального отопления.

В итоге данный этап реализуется следующим образом:

Обустройство коллекторного блока

  • В напорную трубу отопления врезают штуцер или тройник. То же самое делают и с обраткой. Причем на данном этапе вам, скорее всего, придется связаться с коммунальными службами. Ведь системой центрального отопления заведуют именно он.
  • Далее на штуцеры-отводы монтируют шаровые вентили. Они и будут отправной точкой нового теплопровода, который придется протянуть от штуцера к коллекторному шкафу. Поэтому место под шкаф нужно выбирать с умом, дабы не испортить «новым» теплопроводом интерьер квартиры или дома.
  • В коллекторном шкафу на напорную ветку монтируют вентиль, тройник, термостат и напорный коллектор. К обратной ветке монтируют свой вентиль, тройник,  обратный коллектор и штуцер для сброса воздуха.
  • Между тройниками врезают байпас – вертикальный участок трубопровода, в который можно вмонтировать циркуляционный насос.
  • Далее в напорный коллектор (в верхние отверстия) вкручивают расходомеры, а в нижний коллектор (в те же верхние отверстия) – термостаты.

Этап третий: монтаж экран

Закончив с коллектором, переходят на экран. В этой роли выступают плиты экструдированного пенополистирола, наклеиваемые на выравнивающую стяжку с помощью битумной мастики.

А сам процесс монтажа экрана выглядит следующим образом:

  • Наносим на плиту перекрытие мастику.
  • Наклеиваем на мастику плиту пенополистирола.
  • В финале застилаем всю поверхность фольгой.

 Этап четвертый: укладка контура

Строительство контура начинается с укладки монтажных реек, ориентированных перпендикулярно стены, на которой закреплен коллекторный шкаф. Рейки укладываются с шагом 10-15 сантиметров.

Ну а сам процесс укладки контура выглядит следующим образом:

Укладка контура

  • Торец трубы подсоединяют к  штуцеру напорного коллектора и выводят параллельно крайней рейки к дальней стене.
  • У стены трубу поворачивают на 90° и пускают перпендикулярно рейкам, фиксируя трубопровод клипсами (они встроены в рейки).
  • За крайней рейкой делают «петлю» радиусом 10-15 сантиметров и укладывают еще одну линию «змейки», параллельную первой. На последней рейке, за которой проложен вертикальный участок от напорного коллектора, трубу сгибают в петлю и переходят в следующий горизонтальный ряд. И так до самой стены с коллектором.
  • В финале трубу доводят до коллекторного шкафа, сгибают под углом 90° и подводят к штуцеру обратного коллектора.

В итоге, контур замыкается. Причем сама труба должна быть или металлопластиковой, или полиэтиленовой.

А после укладки трубы, между ее «горизонтальными» участками вкладывают датчики температуры, выводя их провода к плинтусу, для последующего отвода к блоку управления сервоприводами термостатов (если таковые имеются).

Этап пятый: обустройство стяжки

Перед обустройством стяжки по контуру будущей плиты, вдоль стен комнаты, укладывают прокладку-демпфер. После чего можно готовить раствор (по рецепту бетона М200) и заливать его, используя для выравнивания шпатель. Причем стяжку льют от дальней стены к дверям.

Этап шестой: укладка облицовки

После того, как стяжка высохнет и отвердеет окончательно можно заняться укладкой облицовки. Причем кафель клеят прямо на стяжку, а ламинат или паркет укладывают без какой-либо прослойки. Линолеум настилают аналогичным способом. Поскольку любая прослойка – это совершенно ненужный экран между «радиатором» теплого пола и отапливаемым помещением.

Ну а в финале нужно провести настройку термостатов, замеряя реальную температуру плиты и выверяя показатели на шкале термостата. Вот, собственно и все. Надеемся, что вы поняли как сделать водяной теплый пол. И теперь вам нужно проявить решимость и реализовать эти знания на практике.

canalizator-pro.ru

выбор схемы, теплоизоляция, инструкция по монтажу, цементная заливка

Обустройство жилого помещения, квартира это или частный дом, предполагает создание максимально комфортных условий для проживания. Вот почему укладка теплого пола так же важна, как качественная отделка, выбор оптимальной и функциональной мебели, создание качественной тепло- и гидроизоляции. Данные системы зарекомендовали себя с хорошей стороны, они доступны широкому кругу потребителей, и при необходимости их можно смонтировать самостоятельно. Придерживаясь рекомендаций производителя, эти системы можно без особых усилий собрать по типу конструктора из отдельных элементов, которые прочно между собой закрепляются.

Выбор схемы укладки

Чтобы избежать типичных и частых ошибок в процессе работы, нужно правильно выполнять все этапы. Подготовка к монтажу описываемой конструкции и его планирование осуществляется еще при проведении капитального ремонта в помещении, а именно — в период создания чернового пола. Гораздо сложнее выполнять такую работу в помещении, полностью подготовленном к заселению.

Первым делом производится подробная разметка на плане всей квартиры или отдельной ее комнаты, обозначается место, к которому впоследствии будет подводиться нагревательный элемент, и где будут размещаться такие составляющие системы, как датчик и термостат. Проще говоря, задается схема укладки. Пол под стационарной мебелью, иными бытовыми приборами не обогревается, за счет чего экономится расход энергии и устанавливаемое оборудование.

Монтаж труб отопления пола

Если задать правильную разметку теплого пола, значительно продлевается его эксплуатационный срок, а также исключается постоянное и ненужное механическое давление на смонтированные элементы нагревательного типа.

Создание теплоизолирующего слоя

Если предстоит обогрев комнат, расположенных на нижних этажах, необходимо позаботиться об укладке теплоизолирующего слоя. Этот шаг укладки очень важен. Дело в том, что все тепло, вырабатываемое кабелями, равномерно расходится по всем направлениям. Если не обеспечить качественную изоляцию пола, можно потерять более 30% энергии. Напольному покрытию будет передаваться не все вырабатываемое тепло, а это опять — таки финансовые затраты на оплату большего количества электроэнергии. Тем более обязательно стоит позаботиться о теплоизоляционной прослойке, если под утепляемой комнатой располагается подвал, цокольный неотапливаемый этаж.

Как показывает практика, укладка теплого пола непосредственно на материалы теплоотражающего типа, различные подложки обеспечивает высокий показатель теплоотдачи, который может достигать 95%. При наличии ровного пола в комнате без глубоких выбоин и неровностей теплоизоляция укладывается непосредственно на него.

Монтаж нагревательного кабеля и его закрепление

Одним из самых важных и ответственных этапов при укладке описываемой системы выступает правильное закрепление нагревательного кабеля.

Укладка трубы для обогрева с пола

Для этих целей может быть задействована:

  • специальная сетка из металла, отличающаяся высокими прочностными показателями;
  • монтажная лента.

Если технология предполагает использование металлической сетки, ее лучше закреплять на месте пластиковыми хомутами, число которых может быть произвольным. Преимущество использования сетки заключается в том, что она создает определенную дополнительную жесткость и предотвращает утопление нагревательного элемента в изолирующий слой. В результате обеспечивается дополнительная прочность и цементной основе. Что касается монтажной ленты, она достаточно гибкая, оснащается специальными кабельными креплениями.

Многие теплоизоляционные материалы лишены теплоотражающего покрытия, однако его можно сделать своими руками, для чего непосредственно на теплоизоляцию укладывается алюминиевая фольга, относящаяся к строительным и отделочным материалам.

Нанесение разметки на площадь

На этом этапе работ целесообразно вооружиться клейкой лентой яркого цвета. С ее помощью созданная схема переносится на рабочую поверхность, обозначаются места расположения мебели, сантехники. На оставшемся месте создается схема для прокладки кабеля. Проделав столь несложные манипуляции самостоятельно, вы предотвратите возможное механическое повреждение системы в целом и отдельных ее элементов в период эксплуатации.

Варианты расположения термостата

При создании схемы нужно действовать последовательно, учитывать месторасположение термостата и датчиков. Недопустим перекрестный монтаж кабелей. Сами нагревательные элементы укладываются ровными рядами и на одинаковом расстоянии.

Непосредственная укладка кабеля

Очень важно при монтаже описываемой системы обогрева учитывать ее номинальную мощность, которая определяется из расчета на 1 квадратный метр. При учете этой самой мощности осуществляется последующий монтаж всего комплекта с выдерживанием шага, на который указывает инструкция.

Предварительно стоит проверить всю конструкцию, убедиться в ее целостности, сопротивлении. Многие системы оснащены специальными обозначениями, которые нанесены на соединительные места нагревательных и электрических элементов. Важно, чтобы такие зоны находились в создаваемой стяжке и максимально близко к месторасположению термостата, но до ближайшей стены должно оставаться не менее 20-30 см. Что касается соединительного отрезка, он должен быть ровным и прямым без каких-либо перегибов. Так предотвращается образование трещин на очень важном узле всей системы.

Установка терморегулятора

Когда завершена укладка труб теплого пола, необходимо приступать к установке терморегулятора, которым в обязательном порядке оснащается любая описываемая система. Основное назначение данного элемента – задание оптимальной температуры обогрева, которую самостоятельно настраивает человек.

Датчик температуры

Высота расположения терморегулятора обычно составляет 80-100 см относительно к уровню пола, это самое удобное расположение, которое рекомендовано практически во всех сопутствующих инструкциях.

Использование терморегулятора и датчика пола отличается рядом особенностей, которые непременно учитываются при обустройстве системы:

  1. датчик пола целесообразнее располагать в гофрированной трубке, так обеспечивается несложная последующая замена датчика;
  2. датчик пола должен располагаться на равноудаленном расстоянии от соседствующих витков нагревательной системы;
  3. во время заливки пола цементной стяжкой необходимо строго удерживать расположение датчика. Гофрированная трубка ни в коем случае не должна соприкасаться с раствором и в него погружаться.

Процесс цементной заливки

Правильно проделанная укладка кабеля теплого пола должна завершаться очередным тестированием всей системы. В частности, проверяются на прочность все соединительные места, наличие необходимого и допустимого сопротивления. Эти манипуляции гораздо сложнее будет осуществить после создания стяжки.

После этого предварительно подготовленная цементная смесь распределяется по всей поверхности, на которую уложен теплый пол. Какие бы способы укладки ни были задействованы, специалисты рекомендуют выравнивать раствор для стяжки строго вдоль нагревательных элементов, а не поперек им.

Если стяжка производится на стандартное бетонное покрытие, ее высота обычно выдерживается на уровне 3-5 см. Очень важно не допускать образование пустот и неровностей. Такие пустоты при последующей эксплуатации сильно понижают теплоотдачу смонтированной системы. Более того — может получиться локальный перегрев отдельных элементов, что приведет к поломке всей конструкции.

Укладка электрического теплого пола предполагает ее постоянную проверку на наличие полной исправности на всех этапах монтажа. По завершению создания стяжки кабель опять проверяется на целостность. Если никаких нарушений не выявлено, стяжку оставляют до полного застывания. Осуществляется данная процедура при помощи электротестера.

Полностью застывшая стяжка накрывается выбранным напольным покрытием. Это может быть:

  • каменная или керамическая плитка;
  • ламинат;
  • линолеум.

Что касается таких покрытий, как паркетная доска или ламинированный паркет, в основу которых заложено натуральное дерево, их рекомендуется выбирать особо тщательно. Очень важно предварительно сравнить их максимально допустимые температурные показатели нагрева с номинальной температурой выбранной системы.

Оптимальным вариантом при работе с последними материалами станет укладка инфракрасного теплого пола. Выбор данной системы обогрева рекомендован многими специалистами строительной сферы. Прежде, чем монтировать паркет, его нужно хорошо просушить и добиться уровня влажности в 4-6%.

По завершению всех перечисленных выше работ нужно дождаться полного высыхания стяжки и только после этого включать нагревательные элементы. Если была проведена работа с бетоном, его стоит оставить на 1 месяц, по истечению которого он полностью затвердеет. Что касается мастики, она полностью высыхает уже через неделю. Если не придерживаться данного правила, можно нарушить целостность создаваемого покрытия. В частности, в нем образуются трещины, влекущие выход из строя нагревательных кабелей и всего напольного покрытия.

Система «теплый пол» только на первый взгляд кажется сложной и привередливой в монтаже. Если строго придерживаться всех правил и рекомендаций, можно самостоятельно и без помощи квалифицированных специалистов создать в своем жилище максимальный комфорт. Главное — захотеть этого и не спешить на всех этапах, а тщательно и ответственно выполнять все последовательные этапы.

remvizor.ru

РубрикаПол

Добавить комментарий
