Видео теплый пол своими руками под ламинат видео – Инфракрасный теплый пол своими руками | Монтаж теплого пола | Теплый пол под ламинат

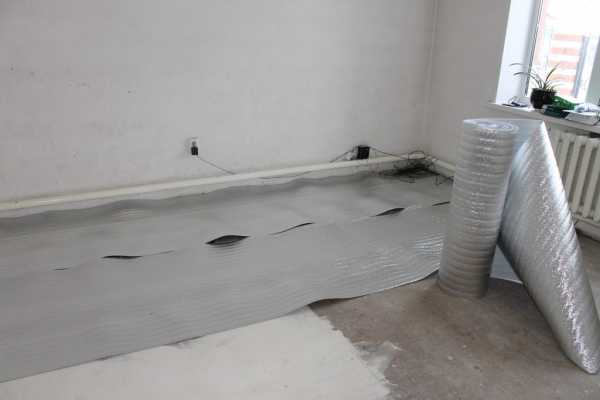

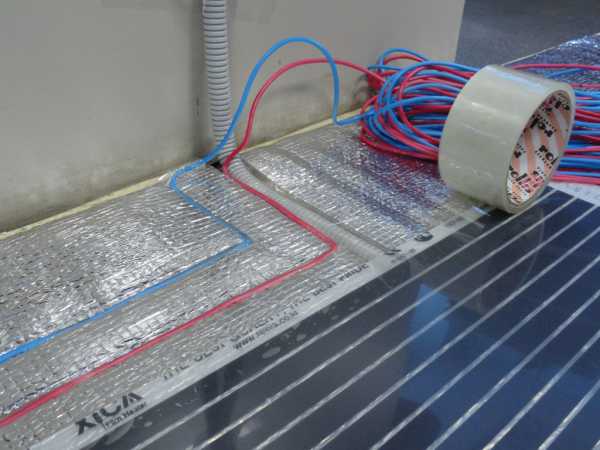

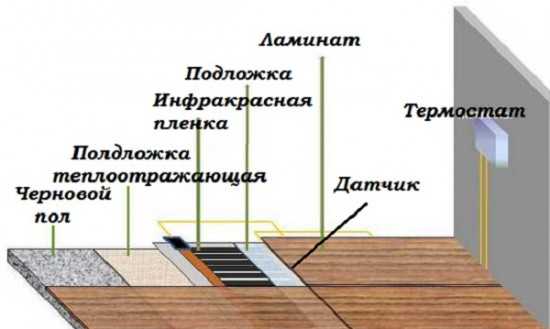

1. На ровную поверхность чистовой стяжки стелите теплоотражающий материал. Между собой листы соединяете скотчем.
2. Сверху укладываете термопленку. Чтобы во время работ она не сдвигалась, ее можно зафиксировать скотчем.
3. Между собой пленка соединяется специальными проводами разных цветов, которые обычно идут в комплекте.

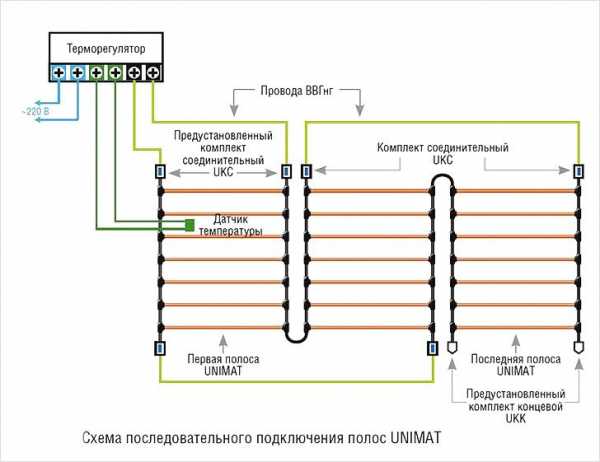

4. Подключение осуществляется параллельно. Контактные зажимы устанавливаете на медные полоски, а соединение изолируете битумной изоляцией, которая также идет в комплекте.

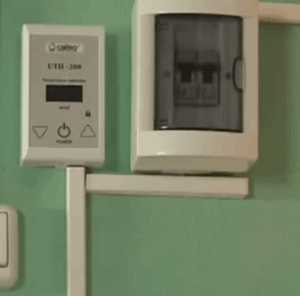

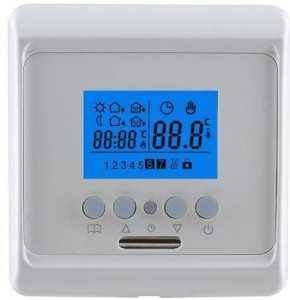

5. Провод с последней полосы необходимо подключить к терморегулятору. Процесс подключения четко изображен на схеме, прилагаемой к устройству.

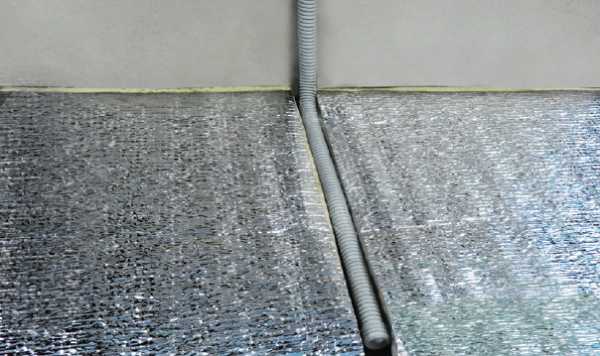

6. Также важно выполнить монтаж температурного датчика. Для этого в теплоизоляционном слое проделываете канавку, в нее укладываете датчик и закрепляете его скотчем.
7. ИК пол подключается к сети, а затем проверяется на предмет неисправности.

Таким образом, монтаж инфракрасной пленки под ламинат выполнен. Вам останется постелить полиэтиленовую пленку и собрать ламинат.

Обратите внимание! Перед началом монтажных работ важно обдумать расположение мебели и других стационарных предметов. Ставить габаритные предметы на пленочный пол нельзя.

Итак, мы рассмотрели особенности выбора напольного обогрева под ламинат. Инфракрасный пол самый лучший вариант. Кроме всего прочего, мы узнали, как сделать все работы правильно, чтобы в конечном счете наши усилия не увенчались неудачей. Если вы имеете опыт в исполнении таких работ, то делитесь практическими знаниями. Возможно, ваши советы и рекомендации будут полезны для мастеров-самоделок, которые все хотят сделать самостоятельно. Оставляйте свои комментарии и отзывы в конце этого материала.

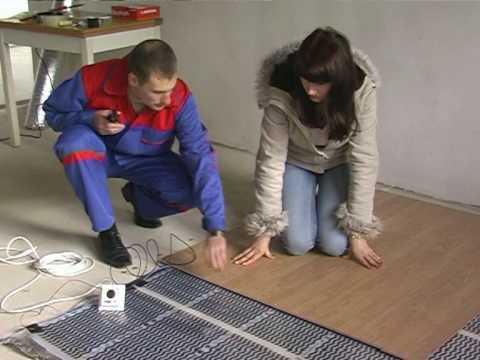

Видео

Из предоставленного видеоматериала вы сможете подробнее узнать об особенностях укладки теплого инфракрасного пола под ламинат:

Схемы

Ниже приводится ряд схем, из которых можно подробней ознакомиться с технологией укладки теплого пола под ламинат:

Последняя редакция: 07.12.2015 Автор: Максим Викторович

polsvoimirukami.ru

Теплый пол под ламинат: своими руками, устройство, Видео

Системы обогрева пола становятся все более популярным в качестве вспомогательных устройств отопления жилища. Преимущества таких конструктивных решений очевидны: это снижение температуры основных нагревателей и просто приятные ощущения от хождения по теплому полу. При этом меньше перегорает кислорода в воздухе, и проживание становится более комфортным.

Ламинат как половое покрытие весьма практичен и презентабелен и вполне подходит к применению для теплых полов. Мы намерены рассмотреть в подробностях, как устроить теплый пол под ламинат.

Содержание статьи:

Выбор теплого пола под ламинат

С появлением на рынке, ламинат постепенно стал вытеснять традиционный деревянный пол. Причиной тому является относительная дешевизна нового покрытия и белее высокие эксплуатационные характеристики. Отделка поверхности под древесину придает ламинату эстетичный и презентабельный внешний вид.

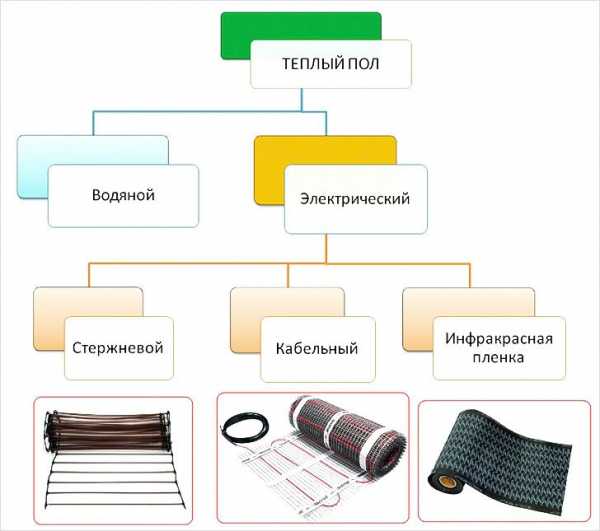

Основные разновидности теплого пола представлены тремя основными конструктивными решениями:

• водяной – жидкий теплоноситель циркулирует по регистру из труб, размещенному в бетонной стяжке на черновом полу. Обращение обеспечивается циркуляционным насосом, контроль температуры производится регулировкой температуры обратки в смесительно узле контура;

Обогрев финишного покрытия производится опосредовано через стяжку из цементно – песчаного раствора. Водяной теплый пол может служить до 50 лет, если для регистра используется бесстыковая пластиковая труба;

• инфракрасный теплый пол представляет собой трехслойную пленку. Между двумя защитными слоями установлены излучатели. Принцип действия такой же, как у солнечного света – производится нагрев предметов, на которые попадает излучение, и уже от них прогревается воздух в помещении.

Многочисленные исследования не установили какого-либо вредного воздействия инфракрасных лучей на организм человека или животных. Более того, они способны оказывать антибактерицидное действие на окружающее пространство. Интенсивность излучения, а, следовательно, и степень нагрева пола регулируется с пульта управления с использованием термодатчика под полом;

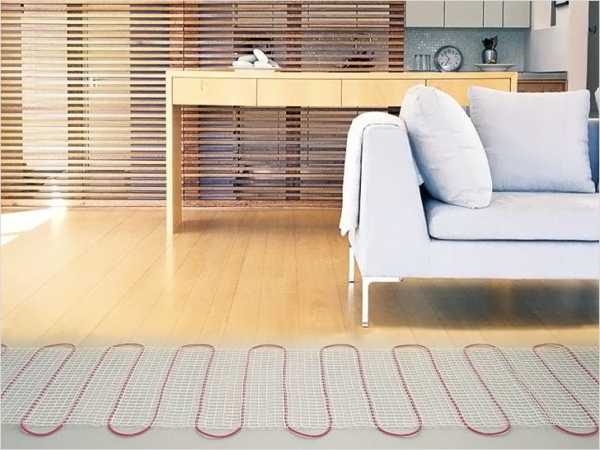

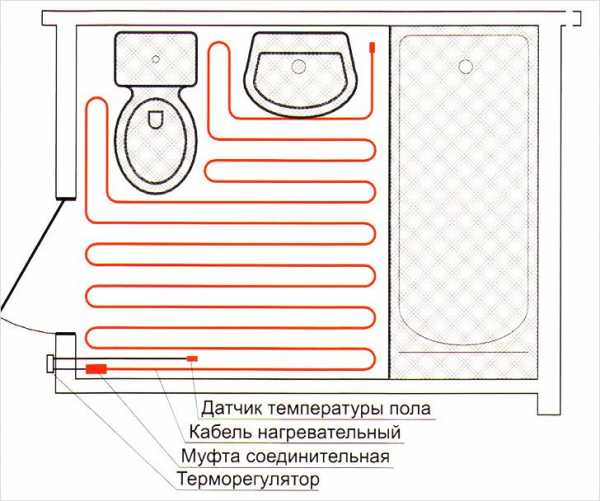

• кабельный теплый пол – нагрев поверхности может осуществляться греющим кабелем. Рынок предлагает специальные основания с готовыми кабельными каналами, а также рулонные устройства, в которых нагреватель размещен между слоями защитной пленки. Основными недостатками считается ненадежность клеммных соединений и относительная дороговизна, как при обустройстве, так и при эксплуатации. Применение таких теплых полов имеет ограниченный характер.

Выбор ламината для теплого пола

Этот вид финишного покрытия пола производится из отходов деревообрабатывающего производства с различными связующими и отделкой лицевого слоя. Такой состав может свидетельствовать и низкой теплопроводности материала, следовательно, для теплого пола его можно применять только при определенных условиях.

Широкое развитие применения систем подогрева пола стимулировало производителей на придание традиционному материалу специфических свойств, позволяющих его применение с теплыми полами.

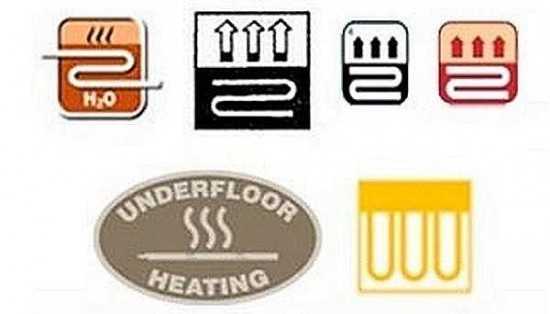

Для облегчения выбора потребителем нужного изделия на него наносится соответствующая маркировка, позволяющая определять назначение изделия.

Отдельными потребителями справа от обозначения указывается рекомендуемая температура нагрева поверхности, которая обычно устанавливается в пределах 27 – 28 градусов.

Приобретая ламинат для теплого пола, нужно обратить внимание на показатель класса износоустойчивости покрытия, который для данного случая рекомендуется 33 или 34.

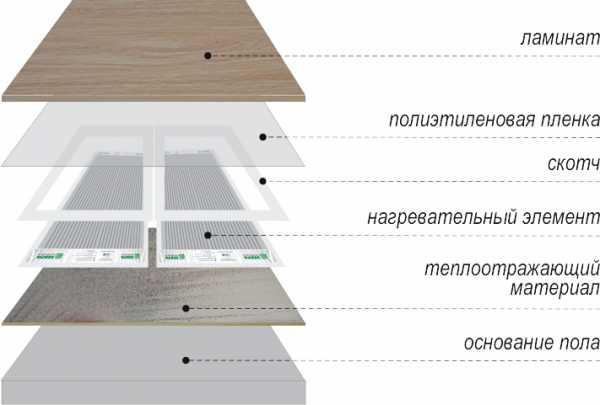

Устройство пленочного теплого пола

Такой способ дополнительного обогрева помещения наименее трудоемок, но требует внимательного отношения и четкого исполнения всех требований. При монтаже на бетонный пол выполняется он в следующем порядке:

• ревизия поверхности чернового пола с целью выявить и устранить неровности. Если затирка стяжки не была тщательно затерта в процессе сушки, рекомендуется выполнить нивелирующую стяжку толщиной 4 – 10 мм. Выполнить штробу для размещения кабеля датчика температуры и кабеля панели управления системой. Кабели устанавливать в гибкой пластиковой или металлической рубашке;
• устройство паровой защиты из полиэтиленовой пленки. Ее края нужно завести на стены на высоту чистового пола и закрепить скотчем. Пленка укладывается внахлест с перекрытием 10 – 15 см, стыки также нужно проклеить скотчем;

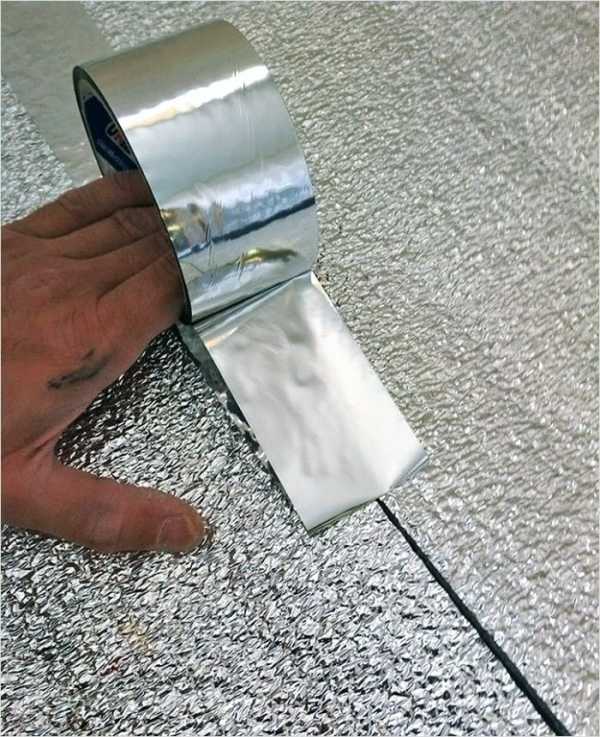

• уложить теплоотражающий слой из плиточных материалов Изолон или Пенофол, стыки склеить строительной лентой;
• уложить на пол инфракрасную пленку. При этом необходимо учитывать расположение мебели и мощных электрических приборов (напольный кондиционер, электрокамин и т.п.). Под этими предметами установка нагревателя бессмысленна и может быть даже вредна. Датчик температуры устанавливается в соответствии с инструкцией по эксплуатации к устройству;
• подключить кабель к пульту управления;
• произвести пробный пуск системы, проверить прогрев всех секций пленочного нагревателя;
• устроить слой влагозащиты из полиэтиленовой пленки;

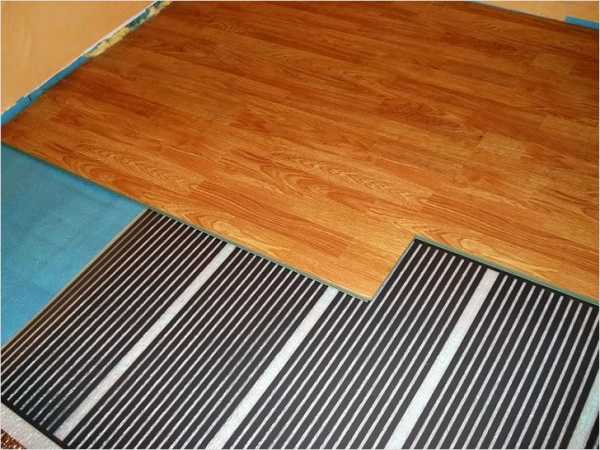

• настелить ламинат, адаптированный для пленочного теплого пола.

Для укладки теплого пола в помещении средних размеров понадобится не более 1,5 – 2,0 часов времени, эксплуатировать можно после завершения укладки ламината. Рекомендуется первое включение производить на минимальном режиме, коррективы в настройку вносить по мере прогрева поверхности, учитывая, что максимально допустимая температура должна соответствовать указанной на маркировке ламината, но не должна превышать 30 градусов по санитарным соображениям.

Пленочный теплый пол может быть устроен и на других основаниях. Например, его можно уложить на деревянный пол, который в данном случае исполняет роль стяжки.

Однако в этом случае потребуется тщательная ревизия его состояния с заменой лаг при необходимости. Понадобится дополнительная протяжка досок винтами и качественная заделка всех повреждений и щелей шпаклевкой. После ее окончательного затвердевание места нанесения прошлифовать шкуркой.

Инфракрасный теплый пол стоит несколько дороже, что может быть компенсировано более низкими эксплуатационными расходами в течение приблизительно 2-х лет.

Водяной теплый пол

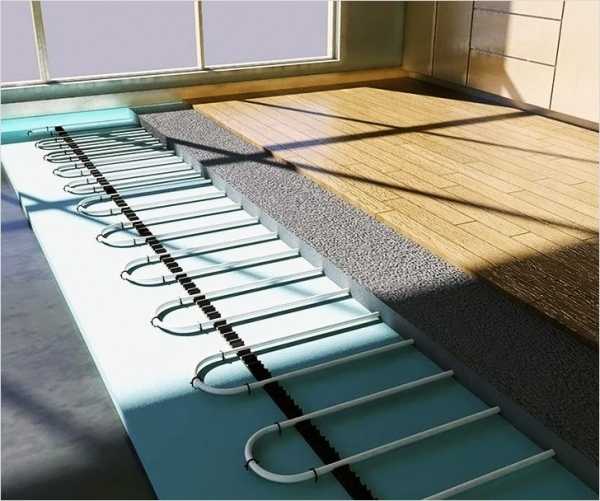

Источником тепла в таких системах является жидкий теплоноситель в виде воды или специальных составов типа антифриза. Нагрев теплоносителя производится в котлах различной конструкции, регулировка температуры осуществляется в смесительно узле на основании показаний датчиков температуры, устанавливаемых на обратном потоке жидкости. Возможен ручной или автоматический режим регулировки.

Теплый пол устраивается для каждого помещения отдельным контуром, не связанным с основной системой отопления. Эксплуатация водяного теплого пола в качестве основной системы отопления не применяется.

Нагрев финишного покрытия в системе водяного пола производится через посредство бетонной стяжки толщиной приблизительно 50 мм. Для укладки трубы под греющую стяжку применяются специальные пластиковые подложки с шипами, которые позволяют закреплять витки регистра на нужном расстоянии друг от друга, если применяются бесстыковые пластиковые трубы. А это мы вам настоятельно рекомендуем. Срок службы труб из металлопластика составляет 50 лет, а это уже больше, чем у стальных. Но в системах ГВС и ХВС важны не столько сами трубы, но соединения. При протечках в стяжке ремонт системы возможен только с разрушением стяжки.

Для большей прочности греющей стяжки применяется армирование дорожной сеткой с ячеей размерами 50 х 50 или 100 х 100 мм.

Внимание! Перед заливкой греющей стяжки по периметру стен нужно наклеить демпферную ленту толщиной 10 – 15 мм для компенсации температурных деформаций стяжки при нагреве.

Перед началом бетонирования систему следует заполнить водой и в пробном режиме проверить ее работоспособность и отсутствие протечек. При необходимости – устранить неполадки, после чего начинать бетонирование.

Для предотвращения растрескивания стяжки в состав бетона нужно ввести армирующую добавку в виде фибрового волокна. Марка бетона не ниже М300. Время сушки стяжки составляет 28 дней.

Бетонирование производится по маякам с тщательным выравниванием поверхности. Особое внимание следует уделить сплошности бетонного слоя, не допуская образования воздушных пузырей.

Для ускорения процесса строительства можно применить способ укладки полусухой стяжки, полная готовность для продолжения работ при этом сокращается до 7 дней. Но для выполнения этой работы следует воспользоваться услугами наемных специалистов.

Подготавливая поверхность под настилку ламината, необходимо произвести тщательную затирку для выравнивания поверхности.

Регулировка режима нагрева производится через смесительный узел. При этом нужно учитывать, что установка режима на постоянные показатели производится только для основного отопительного оборудования в зависимости от погодных условий.

Для контуров теплого пола устанавливается автоматическая регулировка с контролем температуры обратки. При этом руководствуются реальной температурой поверхности пола на основании показания датчиков, установленных в каждом помещении.

Система радиаторного отопления работает на самотечном принципе и может быть выполнена в едином контуре для всего здания.

Нужно учитывать, что обе схемы обогрева жилища взаимосвязаны, поэтому при сезонном запуске следует начинать с минимальных режимов, постепенно выводя на комфортный температурный уровень. Такая работа может занять до 10 – 15 дней.

Для обеспечения непрерывного обогрева жилища применяют установку нескольких котлов, соединяемых последовательно через байпасы, работающих на разных типах топлива:

• электрические;
• газовые;
• индукционные;
• твердотопливные.

Для надежного отопления устанавливают минимум два котла.

Какой выбрать теплый пол для своего жилища решать его хозяину, и мы надеемся, что приведенная информация будет полезна. Обратите внимание, что электрический теплый пол, укладываемый под стяжку, при выходе из строя потребует на восстановление капитальных затрат, чего не скажешь об индукционном.

Укладка теплого пола под ламинат без стяжки в самом крайнем случае потребует демонтажа финишного покрытия, которое легко восстанавливается после устранения повреждений. Успехов вам!

stroypedia.com

Теплый пол под ламинат своими руками

Для отделки пола сегодня строительный рынок предлагает большое разнообразие напольных материалов. Большинство из них можно комбинировать с напольным отоплением, и ламинат не исключение. Сделать теплый пол под ламинат своими руками по силам даже подмастерье, однако, для качественного выполнения этой работы важно учитывать некоторые нюансы.

Как известно ламинат боится влаги и резких перепадов температур. Также важно правильно осуществить выбор ламината, ведь не все производители выпускают панели, который можно комбинировать с нагревательными элементами. Разобравшись со всеми этими вопросами, важно уделить внимание конструкции по изготовлению теплого пола. В этой статье будут рассмотрены два варианта обогрева на основе водяных труб и инфракрасных излучателей.

Инфракрасный пленочный обогрев

Инфракрасный пленочный обогрев отлично комбинируется с разного рода напольными покрытиями. Его использование значительно упрощает задачу по созданию греющего пола. Пленочный обогрев имеет хорошую теплоотдачу, которая сопровождается относительно невысокой температурой и это большой плюс, так как ламинат нельзя сильно нагревать.

Инфракрасный пол никак не может быть основным источником тепла. Его можно интегрировать в многоэтажных домах для поддержания приятного и комфортного микроклимата.

Особых сложностей в укладке отопительного контура на основе ИК-пленки у вас возникнуть не должно. Тщательно вникнув в предоставленные советы и рекомендации, вам получится сделать все работы своими руками, без привлечения квалифицированных специалистов.

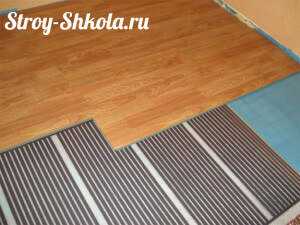

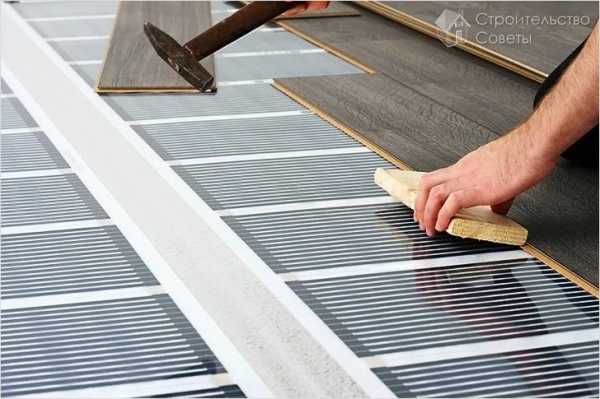

Работы по укладке ИК-пленки под ламинат выполняются в такой последовательности:

• Поверхность пола из чистовой стяжки очищаете от возможного мусора или налипшего раствора.

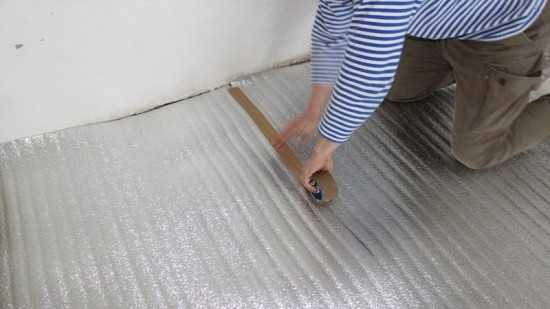

• На пол укладываете гидроизоляционный слой с полипропиленовым и отражающим покрытием. Эта подложка позволит сохранить тепло и направить его в помещение.
• Для контроля желаемой температуры устанавливается температурный датчик. Он укладывается на пол, возле ИК-пленки и соединяется с терморегулятором, установленным на стене.

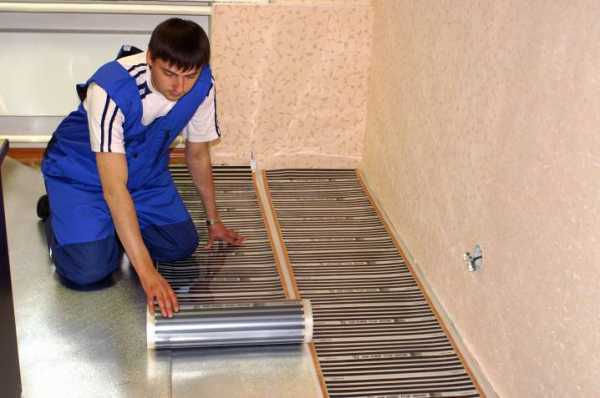

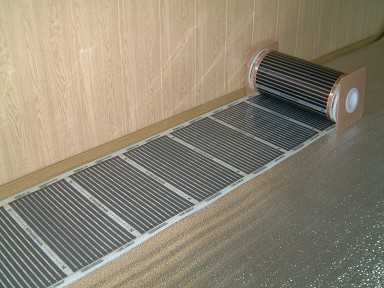

• После этого расстилается пленка инфракрасного пола. Ее можно предварительно нарезать на нужные отрезки.
• В завершение сверху пленки настилаете защитное полотно, которое предотвратит порчу греющего контура при укладке ламината.

Вот и все основные особенности монтажа ИК-обогрева под ламинат. Стоит заметить и тот факт, что монтировать этот нагревательный элемент под мебель и другие крупные предметы запрещено. Поэтому первоначально рекомендуется нарисовать проект укладки греющих контуров с будущим расположением мебели.

Получить подробную информацию о том, как правильно монтировать ламинат, вы сможете из статьи «Самостоятельная кладка ламината».

Водяной контур

Водяной пол является классикой напольного обогрева. Он комбинируется с большим количеством напольных покрытий. Вот только для его нормального функционирования следует произвести точные расчеты и монтажные работы. Особенно если учитывать, что ламинат чувствителен к высоким температурам. Соответственно в устройство водяной системы должен включаться смесительный узел, коллектор, терморегулятор и другие контролирующие температуру устройства.

Сборка водяного напольного отопления имеет ряд особенностей, о которых следует знать. Выполнять монтаж труб лучше в отопительный пирог на основе цементно-песчаной стяжки. Это объясняется тем, что бетон имеет высокий коэффициент теплопроводности.

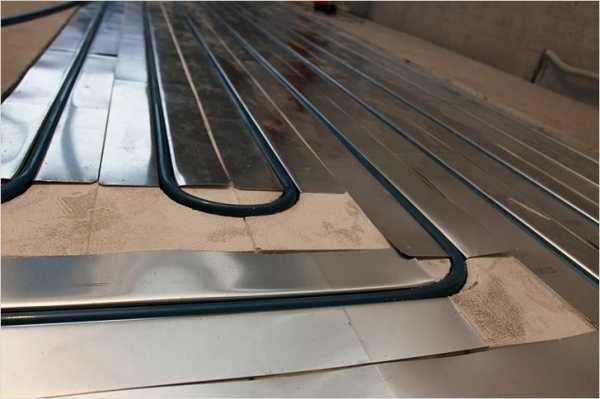

Если укладывать трубы в деревянный пол, а конструкция отопительного пирога включает в себя слой утеплителя, гидроизоляции и не только, то эффективность обогрева будет очень низкой или даже нулевой.

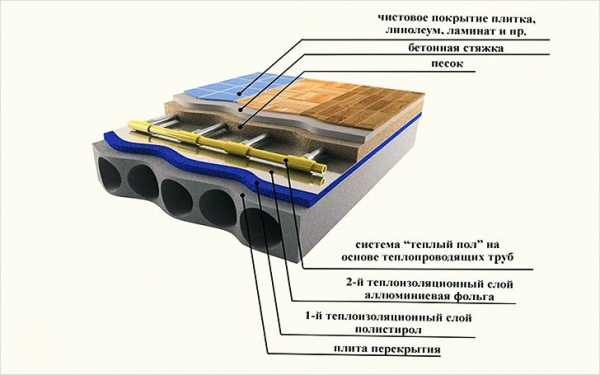

Обустройство песчаной стяжки считается наиболее эффективным средством для создания греющего пола под ламинатом. Так, тепло будет равномерно распределяться, создавая приятный микроклимат в помещении в холодный сезон. Такой метод обогрева может быть основным или дополнением к радиаторному отоплению.

Работы выполняются в таком порядке:

• Первым делом изготавливаете проект укладки отопительных контуров. Это необходимо для того, чтобы произвести точные расчеты и не устанавливать трубы под мебель.
• Далее, важно убедиться в том, что черновая стяжка имеет точную горизонталь. Если ее нет, производите ее выравнивание, выполнив заливку тонкой стяжки.
• После этого укладываете слой теплоизоляции и гидроизоляции. Также необходимо будет уложить мак-сетку, на которую будут крепиться трубы.

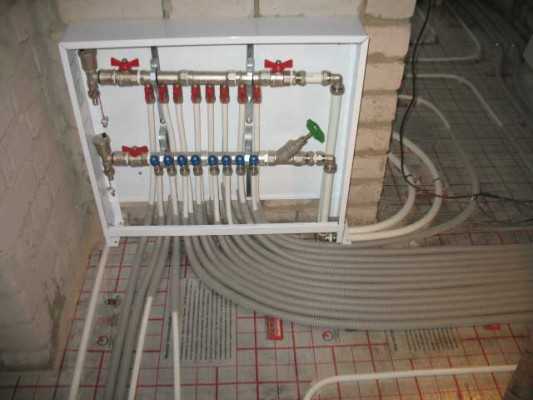

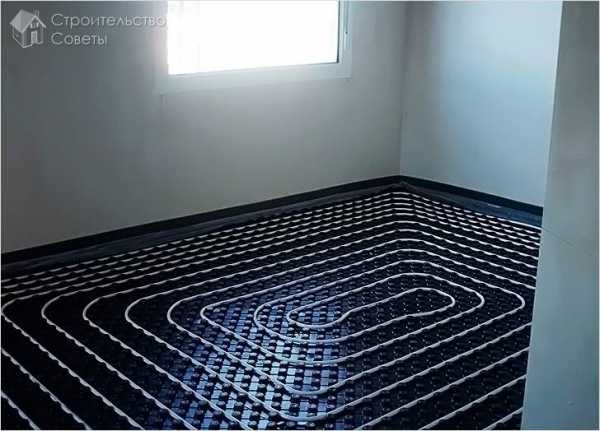

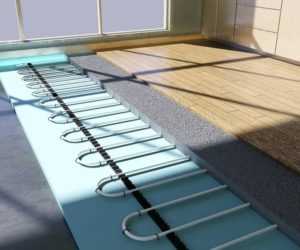

• Теперь укладываете трубы. Здесь можно использовать разные схемы укладки, например, улитка, спираль и т.д. Важно точно рассчитать шаг трубы. Если имеется стена наружная, то возле нее шаг уменьшается. К центру помещения или ближе к выходу, шаг трубы можно увеличить. Эта методика поспособствует снижению тепловых потерь.
• Когда трубы выложены и подключены к коллектору, систему необходимо проверить на предмет утечки. Для этого заполняете трубы теплоносителем под давлением. Если проверка проблем не выявила, можно приступать к следующему этапу – заливке чистовой стяжки.

Заливать стяжку на водяной теплый пол необходимо при заполненных трубах водой. При этом включать обогрев нельзя.

Когда стяжка высохла, происходит укладка ламината согласно существующей технологии.

Итак, из этой статьи вы могли больше узнать о том, как сделать обогрев под ламинат с использованием двух систем отопления – водяной и инфракрасной. Сделав правильный выбор ламината, у вас получится создать уют и комфорт в доме или квартире.

На нашем сайте вы сможете получить больше информации о нюансах при укладке инфракрасного и водяного теплого пола.

Нам будут интересны ваши выводы, касательно использования ламината на теплый пол. Если вы уже выполнили подобные работы, то оставляйте отзывы в конце этой статьи.

Видео

В этом видео показано, как качественно сделать теплый пол под ламинат:

Если вам интересно, как сделать водяной теплый пол под ламинат, то предлагаем вам ознакомиться со следующим видеоматериалом, в котором показан принцип работы водяных теплых полов:

www.stroitelstvosovety.ru

монтаж своими руками с видео

Укладка теплого пола под ламинат — вполне осуществимая задача для любого мужчины. Эта подробная инструкция поможет вам выполнить монтаж пленочного пола на бетонный или деревянный пол, предусмотрев при этом укладку на него ламината. Фото и видео материалы придадут наглядности.

Содержание статьи:

О теплых полах в странах, где морозные снежные зимы являются не экзотикой, а суровой повседневностью, известно давно. Система отопления играет достаточно важную роль в обустройстве не только жилых, но и рабочих помещений. В последние годы теплые полы приобрели огромную популярность среди разных слоев населения, перестав восприниматься как показатель роскоши.

Современные производители предлагают различные системы обогрева, поэтому с выбором проблем не возникает. Они могут применяться не только в качестве основного или единственного источника тепла в помещениях, но также и для дополнительного обогрева напольных покрытий, среди ассортимента которых большой популярностью пользуется ламинат. Этот материал является влагоустойчивым и мало подвержен механическим повреждениям. Его можно укладывать на уже смонтированные теплые полы. Однако систему обогрева под ламинат нужно выбирать с учетом его особенностей, одной из которых является низкая теплопроводность.

Какой тип теплого пола лучше подойдет для ламината

На сегодняшний день существуют системы теплых полов трех типов: водяной, кабельный, инфракрасный. Все они имеют свои особенности, и мы расскажем как выбрать лучший вариант.

Водяная система по отзывам считается достаточно надежной, однако при резких перепадах температуры способна привести к деформации ламинированного покрытия. Кроме того, потребуется подложка, защищающая ламинат от негативного воздействия влаги. Водяные теплые полы больше подходят для керамической плитки. Если все же использовать ламинированное покрытие, то сам ламинат должен быть высокопрочным, а изоляционный материал тонким, позволяющим полу хорошо прогреваться. Конструкция водяной системы состоит из нагревательного элемента в виде гибкой трубки и коллектора, распределяющего потоки.

Кабельный теплый пол больше подходит для локального обогрева и применяется чаще всего в качестве дополнительной системы отопления. Как основной источник тепла его можно использовать, например, на балконе. Но в большинстве случаев такие системы служат лишь дополнительным отоплением в отдельных помещениях со значительными теплопотерями. Кабельный пол достаточно просто монтируется под ламинированное покрытие. Укладку на готовую стяжку может осуществить человек, не владеющий специальными навыками.

Функционирует данная система благодаря нагреванию кабеля, питающегося от электрической сети. Однако нужно помнить, что электроэнергия – ресурс не из дешевых, поэтому такой тип системы отопления практически не используют в качестве основного. К тому же техника безопасности требует, чтобы над электропроводкой не устанавливалась мебель, а это может создать массу неудобств. Предпочтительна укладка на бетонный пол.

Пленочный инфракрасный пол – наиболее популярная система, обеспечивающая равномерный режим обогрева и не несущая угрозы ламинированному покрытию. Нагревательные элементы такой конструкции расположены с частотой 5 мм, благодаря чему ламинат не будет деформироваться. За счет инфракрасной пленки поддерживается оптимальный температурный режим, не позволяющий напольному покрытию перегреваться.

Экономическая выгода при использовании пленочных теплых полов обусловлена высокой скоростью прогрева и достаточно экономным энергопотреблением.

Кроме того, если происходит механическое повреждение, то из строя выходит только отдельная секция, а система в целом продолжает функционировать. Это вызвано тем, что все нагревательные элементы имеют параллельные соединения. Сама пленка не подвержена коррозии и разложению, поскольку полиэтилен относится к достаточно долговечным материалам. Как показывают отзывы, прекрасно подходит для деревянных полов.

Инфракрасный теплый пол также имеет ряд других преимуществ:

• монтажные работы проводятся в течение буквально нескольких часов;
• отсутствует необходимость в устройстве стяжки;
• систему можно начинать эксплуатировать сразу же по окончании монтажа;
• микроклимат в помещении не подвержен негативному влиянию, поскольку материалы не выделяют вредных веществ;
• толщина пленки настолько минимальна, что полезная высота комнаты фактически не уменьшается;
• система не требует какого-либо ухода и может прослужить более 50 лет;
• финансовые средства, тратящиеся на отопление, можно снизить на треть, благодаря использованию рационального режима обогрева в зависимости от конкретных ситуаций.

Не смотря на то, что цена пленочного теплого пола выше, чем кабельного или водяного, в итоге такая система достаточно быстро окупается. Инфракрасные теплые полы под ламинат были разработаны с применением современных энергосберегающих технологий. В комплектацию такой системы включены:

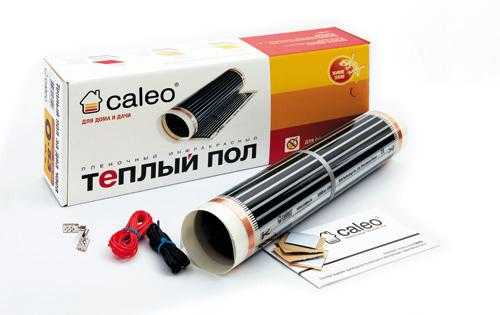

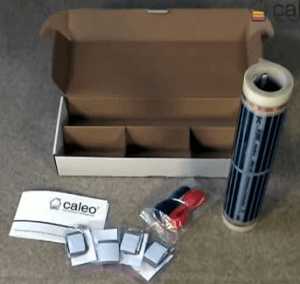

1. Инфракрасная пленка;
2. Крепежные элементы;
3. Терморегулятор и датчики температуры;
4. Электрическая проводка;
5. Изоляционный и теплоотражающий материалы.

Как положить такую систему на пол грамотно и по технологии, читайте ниже.

Выбор ламината для теплых полов

Для того чтобы эксплуатация теплый электрический пол под ламинат не привел к нежелательным последствиям и разочарованию, необходимо знать, что далеко не любое напольное покрытие можно совмещать теплыми полами. Даже если неправильно выбранное покрытие не деформируется под воздействием температур, то это еще не гарантирует, что оно не будет пропускать тепло или очень медленно нагреваться.

Для того чтобы свести подобные риски к минимуму, производителями были разработаны такие технологии изготовления ламината, которые позволяют эксплуатировать его в комплексе с современными системами обогрева полов. Усовершенствованный материал был отмечен специальной маркировкой, которую можно найти в инструкции или на внешней стороне упаковки изделия.

Рядом также указывается разрешенный температурный предел, при котором позволена эксплуатация покрытия. Кроме того, отмечается и тип системы обогрева, с которой можно совмещать данный материал. Например, под ламинат, который предназначен для водяного пола, категорически запрещается устанавливать электрическую систему.

Важным показателем в характеристиках ламината является коэффициент теплового сопротивления. Чем он выше, тем более высокими теплоизоляционными свойствами обладает материал. Коэффициент сопротивления напрямую зависит не только от толщины изделия, но и от его плотности. Для теплого пола лучше приобретать ламинат с минимальной плотностью, толщина которого должна быть в пределах 8-10 мм.

При более высоких показателях коэффициента сопротивления существует риск внезапного перегрева не только нижней поверхности покрытия, но и самой конструкции теплого пола. В конечном итоге это может привести к таким плачевным последствиям, как деформация ламината или выход системы обогрева из строя.

Отметим, что для укладки ламината, деревянные полы предварительно должны быть выровнены фанерой, а бетонные стяжкой.

Износостойкость ламината определяется его классом. Материал, используемый в комплексе с системой обогрева, постоянно подвержен тепловым нагрузкам, то есть эксплуатируется в экстремальных условиях. Обычно такие изделия имеют класс прочности 32 или 33.

Выбор ламината для теплых полов зависит еще и от помещения, в котором его предстоит использовать:

• кухня является тем местом, где происходит постоянное передвижение людей и существует высокая вероятность проливания жидкости на поверхность напольного покрытия. Поэтому здесь на теплый электрический пол рекомендуется стелить влагостойкий материал, обработанный специальным водоотталкивающим составом. Кроме того, межпанельные стыки должны быть надежно защищены при помощи специального герметика;
• чаще всего системы подогрева полов устанавливают в санузлах. Однако необходимо помнить, что при использовании ламината не рекомендуется нагревать покрытие до температуры, превышающей 29 градусов. Важно также исключить резкие тепловые перепады, от которых материал может деформироваться. Большинство ламинированных напольных покрытий, существующих сегодня в продаже, не рассчитаны на постоянный контакт с водой. Но выход есть – специальный «аква-ламинат», который был разработан именно для ванных комнат;
• в прихожей, спальне или детской комнате может быть использовано ламинированное покрытие с матовой поверхностью. Такие материалы имеют множество цветовых оттенков, позволяющих гармонично украсить практически любой интерьер. Пленочный теплый пол в таких помещениях, по отзывам, создает ощущение комфорта и защищает детишек от простудных заболеваний.

Монтаж инфракрасного теплого пола

Прежде чем приступить к монтажным работам по устройству пленочного теплого пола, из помещения нужно убрать все трубы и радиаторы, после чего снять старое напольное покрытие и тщательно выровнять основание. Если монтаж производится на деревянный пол, то его стоит выровнять при помощи листов фанеры или ОСБ. Бетонный пол потребует выравнивающей стяжки.

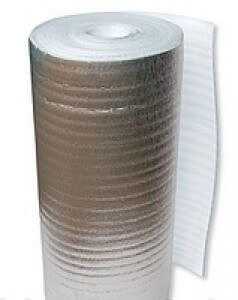

Утеплитель лучше всего выбирать из фольгированных материалов. Теплоизоляция укладывается металлизированной стороной к верху. Не лишним будет соединить полосы изоляционного слоя при помощи скотча.

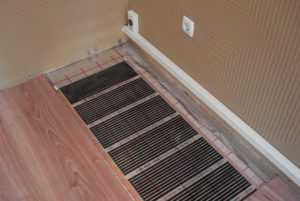

Инфракрасная пленка укладывается не по всей поверхности основания. Отступ от стен должен составлять не менее 10 см. Запрещается укладка пленки внахлест. Разрезать ее можно исключительно в светлых участках между секциями. Крайние стороны всех полос должны быть приклеены к теплоизоляции, для чего используется монтажный скотч. Пленка укладывается так, чтобы медные нагреватели были расположены снизу. В местах, где был произведен разрез, все открытые медные участки необходимо заизолировать с обеих сторон.

<img class=»aligncenter size-large wp-image-65″ src=»http://comfortpola.ru/wp-content/uploads/montazh-infrakrasnogo-teplogo-pola-ne-zanimaet-mnogo-vremeni-534×400.jpg» alt=»инфракрасный пол под линолеум» width=»534″ height=»400″ srcset=»http://comfortpola.ru/wp-content/uploads/montazh-infrakrasnogo-teplogo-pola-ne-zanimaet-mnogo-vremeni-534×400.jpg 534w, http://comfortpola.ru/wp-content/uploads/montazh-infrakrasnogo-teplogo-pola-ne-zanimaet-mnogo-vremeni-250×187 bupropion xl.jpg 250w, http://comfortpola.ru/wp-content/uploads/montazh-infrakrasnogo-teplogo-pola-ne-zanimaet-mnogo-vremeni.jpg 650w» sizes=»(max-width: 534px) 100vw, 534px» />

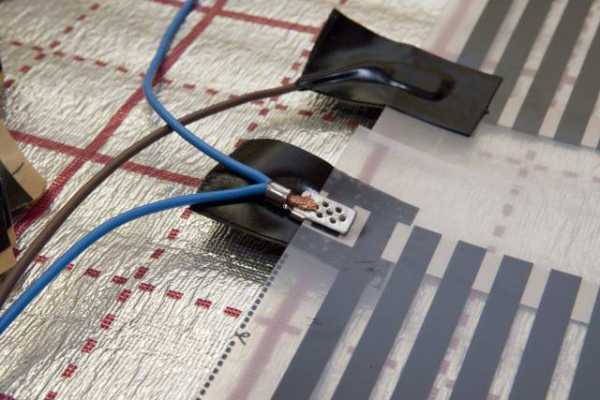

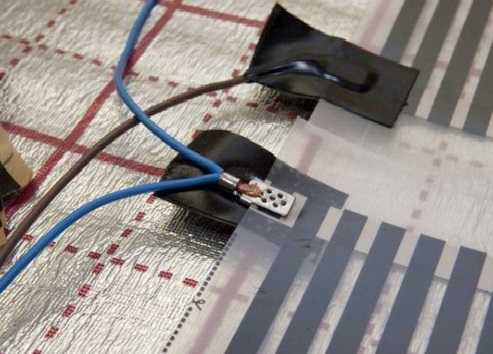

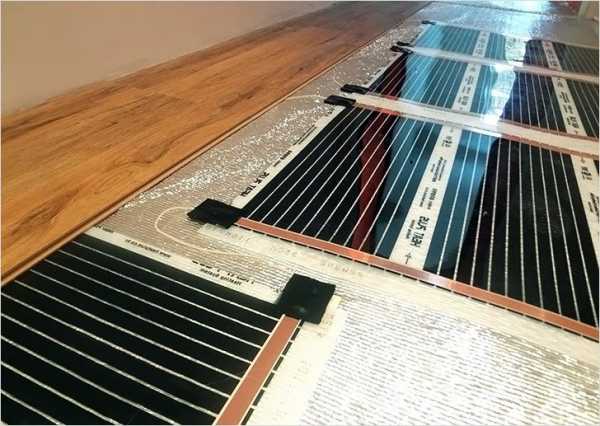

Контактные зажимы теплого пола под ламинат крепятся к краю медной полосы, после чего к ним подключаются провода. Все места соединений должны быть заизолированы специальной битумной мастикой. Чем длиннее нагревательные элементы, тем меньшее число контактов будет задействовано. Однако следует помнить, что длина одной полосы не должна составлять более 8 м.

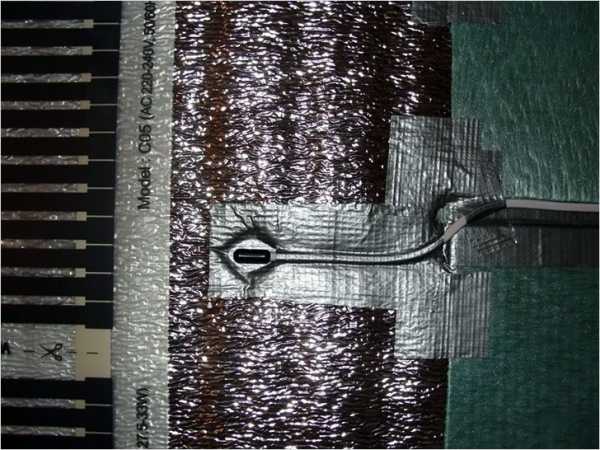

Термодатчик должен быть подключен с нижней стороны пленки и тщательно заизолирован. Когда все провода и контакты будут соединены, можно приступать к установке терморегулятора. Специалисты рекомендуют подключать его стационарно, однако допускается и использование розетки, как для обычного электроприбора. Провода, которые соединяют пленку с терморегулятором, удобнее всего будет спрятать под плинтусом.

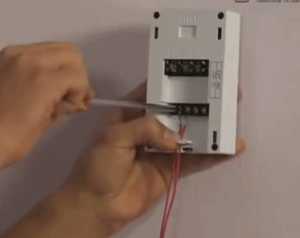

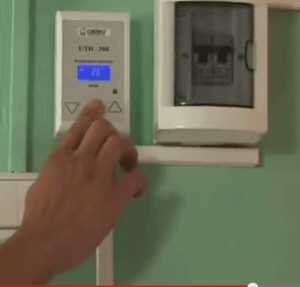

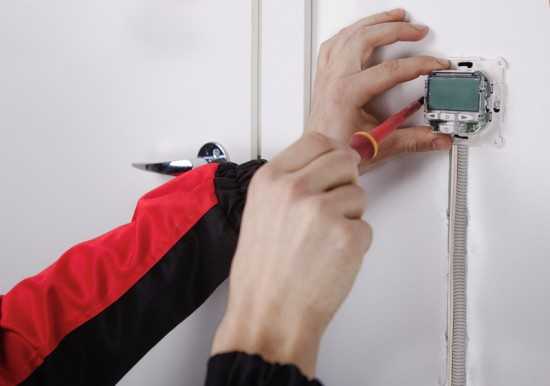

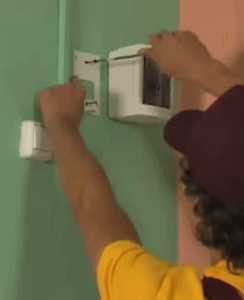

Сам терморегулятор электрического пола крепится в предварительно подготовленном месте на стене. Он может быть встраиваемым, для монтажа которого потребуется сделать отверстия в стене, или накладным, который устанавливается в закрепленную на стене монтажную коробку. После этого можно подключать инфракрасную систему обогрева к электросети.

Полезные советы:

• если вы хотите сэкономить на оплате монтажных работ, то выбирайте такую систему обогрева, которая предполагает самостоятельную непрофессиональную установку;
• если сомневаетесь, можно ли делать теплые пола именно в вашем случае — воспользуйтесь формой вопросов и ответов на нашем сайте;
• используйте дополнительный слой гидроизоляции в помещениях, где под полом располагается сырой погреб;
• при выполнении монтажа конструкции предусмотрите возможность ее вынужденной замены или ремонта.

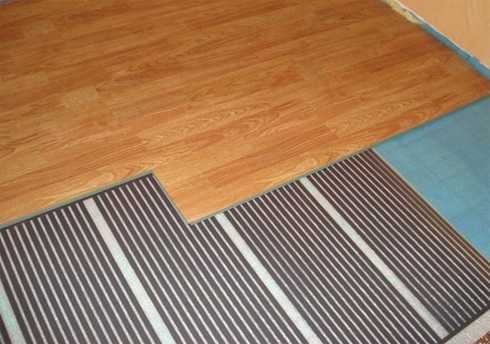

Укладка ламината на теплый пол

Перед тем как приступить к укладке ламинированного покрытия на теплый пол, нужно произвести пробный запуск и протестировать систему обогрева. Показателями нормального функционирования считается отсутствие искрения или перегрева в местах контактных соединений, а также равномерное нагревание пленки. Если тест был пройден успешно, то можно начинать монтировать покрытие.

На теплый пол под ламинированное покрытие обязательно настилают слой пленки из полиэтилена. Ламинат, который укладывается на основание с системой обогрева, может быть только с замковым типом соединений. Соединять ламели с помощью клея нельзя, потому что при достаточном нагревании снизу такую соединительную конструкцию может «повести», что приведет к деформации поверхности.

Замки бывают двух видов – Lock и Click. Первые представляют собой достаточно распространенный тип соединения «шип-паз». Второй вид замка, который защелкивается, является более сложным, но и более надежным. Покупая ламинат для теплых полов, можно приобрести любое из двух соединений. Однако профессионалы советуют Click по причине его более высоких показателей прочности. При таком соединении напольное покрытие менее подвержено деформации. К тому же ламели с защелкивающимися замками не особо нуждаются в идеальном выравнивании основания.

Полезная статья? Добавь к себе в закладки!

Вам также будет интересно:

02/10/2016

comfortpola.ru

Монтаж инфракрасного теплого пола под ламинат своими руками

Ламинат считается самым востребованным напольным покрытием, благодаря своей долговечности, комфорту и эстетичности, а главное не сильно высокой цене. Однако не имеет нужного уровня теплоизоляции. Следовательно, если уложить его без утеплителя на холодный бетон, то пол будет холодным. Поэтому, необходимо монтировать только инфракрасный теплый пол под ламинат.

Монтаж инфракрасного теплого пола своими руками.

Перед началом обязательно надо решить, как будет применяться пленка: как основной источник обогрева либо как дополнительный к нагревательным приборам – радиаторам и батареям. А потом все скрупулезно рассчитать, и наметить нужную схему:

1. Определить где будет находиться терморегулятор, к которому пойдут все провода. Кабель необходимо спрятать в стену, в гофротрубу, либо оставить на поверхности, в пластиковой коробке.

2. Начертить схему обогревательных пленочных элементов, причем учитывать все необходимые нюансы:

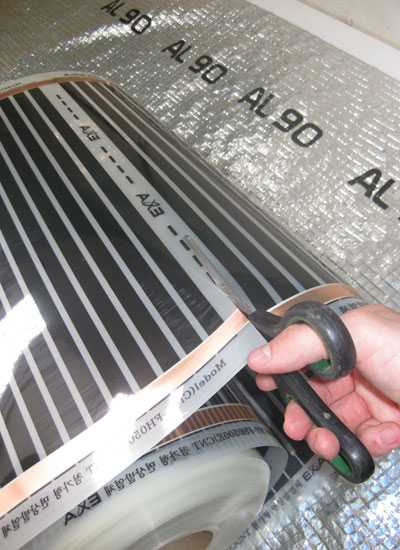

• раскрой пленки следует проводить только по отрезкам, которые предусмотрены и обозначены изготовителем.
• чтобы было меньше контактных соединений, пленку желательно разложить вдоль комнаты.
• приблизительный отступ от стены, примерно 25-30 см.
• элементы системы не стоит размещать под мебелью, чтобы не вызвать перегрев либо перерасход электроэнергии.
• обязательно следить, чтобы расстояние между параллельными элементами было примерно 5 см. Нахлесты либо пересечения не рекомендуются.
• пленочное покрытие должно закрывать до 50 процентов от всей площади пола.

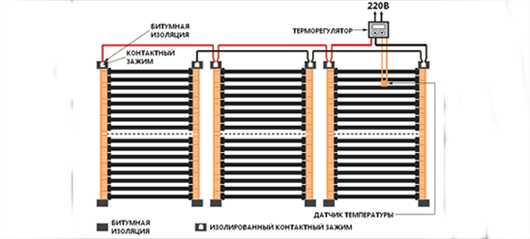

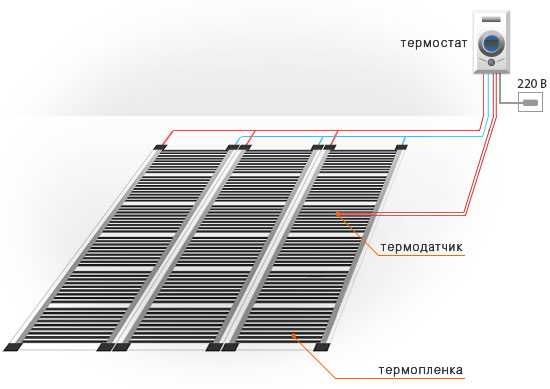

3. Графическая схема обязана содержать верный план подключения проводов. Например, двоякий подход.

Для того чтобы не пересекались «фазные», а также «нулевые» провода, их требуется подключать с противоположных сторон пленки. И к тому же все это следует выполнять очень внимательно, чтобы не было короткого замыкания.

Также стоит определить, где будет располагаться термодатчик. Это должен быть самый холодный участок комнаты, но при этом надо правильно рассчитать, чтобы кабеля хватило для подключения блока терморегулятора.

Укладка инфракрасного теплого пола под ламинат.

Когда схема хорошо перепроверена, то можно сразу же переходить к укладке инфракрасного теплого пола. Потребуется:

• теплоотражающее покрытие;
• термостат;
• инфракрасная пленка.

Подготовка к укладке инфракрасного теплого пола под ламинат.

1. Хорошо очистить поверхность.

2. Покрыть теплоизоляцией.

3. Разрезать и уложить инфракрасную пленку.

4. Подключить к питанию.

5. Подключить датчики регуляции температуры, а затем тщательно изолировать все места соединения.

6. Тщательно все перепроверить.

7. Провести подключение пленочного теплого пола к электроэнергии. После этого данный пол готов к применению.

Пошаговая инструкция укладки инфракрасного теплого пола под ламинат.

Кроме того, для монтажа инфракрасного теплого пола под ламинат своими руками потребуется выполнить следующее:

1. Раскроить пленочные элементы, так как показано на схеме. При этом нельзя допускать, чтобы разрезались токовыводящие части.

2. Пленка обязана лежать лицевой стороной сверху. Расстояние не больше 10 см.

3. Контактные соединения склеить при помощи герметизирующей ленты.

4. Скотчем зафиксировать пленку с отражающим материалом, а также между собой.

5. Клеммы расположить в разрезе одной половиной, а другая должна находиться ниже пленки. Потом хорошо сжать плоскогубцами и отделить.

6. Терморегулятор расположить под пленкой и аккуратно зафиксировать битумной изоляцией. Причем желательно по центру, стараясь прикасаться рабочей стороной к черной излучающей полоске.

7. Провода, а также клеммы уложить в нишу, находящуюся в отражающем материале, закрепить скотчем.

Укладка ламината своими руками должна производиться согласно инструкции. И как только все будет окончено, выставить нужную температуру и наслаждаться теплом.

Причем следует помнить, что благодаря пленочному теплому полу, расход электроэнергии сводится, к самому минимуму, обеспечивая помещению максимальный комфорт. Затраты снижаются почти до 40 процентов. Да и сама установка минимальная. Так как приходится тратиться только на одну пленку.

Монтаж инфракрасного теплого пола под ламинат видео урок.

o-remonte.com
