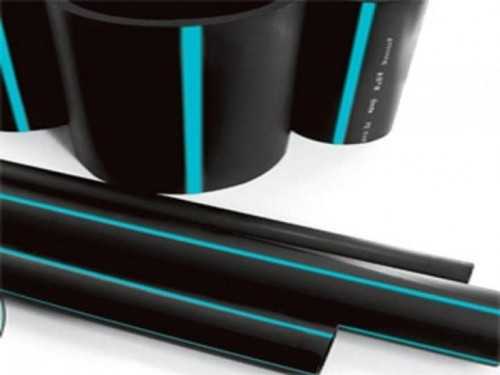

Полиэтиленовые трубы для водоснабжения: как соединить, проложить

На протяжении многих лет трубы для водопровода изготавливались из чугуна или металла. Однако прогресс не стоит на месте, и в последнее время на рынке начали появляться изделия, изготовленные из новых материалов. Широкую популярность завоевали полиэтиленовые трубы.

Подобные конструкции стали практически незаменимыми в системе водоснабжения, чему способствовали имеющиеся свойства. Монтировать такие изделия довольно просто, а их стоимость доступна каждому.

Полиэтиленовые трубы нашли широкое применение при установке:

водопровода;
газораспределительных устройств;
системы канализации.

Кроме того, продукция, изготовленная из ПЭ, служит защитным коробом для прокладки различных видов кабелей. Монтаж выполняется несколькими методами:

открытым;
бестраншейным с использованием ГНБ.

Чтобы понять, почему полиэтиленовая труба стала настолько популярной, необходимо более подробно ознакомиться с ее свойствами.

Технические характеристики

Существует несколько вариантов изготовления изделий из полиэтилена низкого давления (ПНД): SDR9, SDR11, SDR13,6, SDR 21 и SDR 26. Аббревиатура SDR показывает, насколько труба способна выдерживать внутреннее давление. Для получения этого значения внешний диаметр делится на толщину стенки. Чем меньше будет SDR, тем толще, а значит, прочнее, окажется труба.

Такая продукция из полиэтилена выпускается нескольких видов:

ПЭ – 80;
ПЭ – 100.

Первый тип применяется при прокладке водопровода и канализационной системы, второй – при монтаже магистральных трубопроводов.

Пластик, из которого изготавливается цилиндрическая продукция, подразделяется на несколько разновидностей:

пищевой;
технический.

Материалом последнего стало вторичное сырье. Применять его для прокладки бытового водопровода категорически запрещено.

Покупая трубы для питьевого водоснабжения, будьте внимательны. Материалом таких изделий должен быть специальный пищевой полиэтилен.

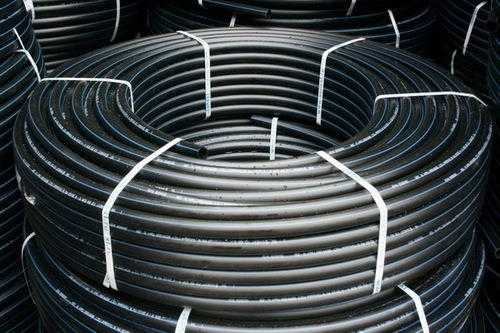

Продукция из ПЭ поступает в продажу в бухтах от 100 до 1000 м. В некоторых случаях изделия поставляются в рулонах длиной 12 м.

Сфера применения

Так как конструкции из этого материала обладают высокой прочностью и небольшим весом, они широко используются при организации:

водопровода;
гидросооружений;
бассейнов;
поливальных установок;
артезианских скважин.

С помощью таких конструкций осуществляется транспортировка различных видов топлива как промышленного, так и бытового назначения.

Преимущества

Перевозка труб из ПНД в несколько раз дешевле, чем транспортировка стальных аналогов.

Вес такого изделия намного меньше в сравнении с металлическими деталями. Трудоемкость монтажных работ ниже, чем прокладка системы водоснабжения из напорных полиэтиленовых труб, поэтому стоимость установки при использовании открытого метода снижается в 2-2,5 раза.

Полиэтилен отличается высокой эластичностью, что упрощает его установку в местах поворота трассы.

Технологический процесс монтажа таких изделий позволяет использовать следующие щадящие способы:

узкотраншейная укладка;
бурение в определенном направлении;
пробойный метод;
бестраншейная прокладка.

Применение таких технологий помогает сократить затраты, связанные с монтажом. Подобные операции никак не влияют на состояние окружающей среды.

Все работы проводятся в самые короткие сроки. Иногда прокладка системы из труб, выполненных из ПЭ, происходит в 10 раз быстрее, чем монтаж водопровода из стальных изделий.

Полиэтилен – это материл, который никогда не подвергается коррозии, обладает высокой стойкостью к воздействию агрессивных щелочных и кислотных сред. Это свойство ПЭ позволяет не делать изоляцию труб и не проводить дополнительную электрохимическую защиту.

Благодаря гладкой внутренней поверхности пропускная способность полиэтиленового изделия на 15% больше стальных аналогов.

Соединение цилиндрических конструкций не требует проведения дополнительного контроля качества сварных швов и использования дорогостоящих обучающих программ подготовки персонала (технологии сварочного процесса, монтаж ПНД). Кроме того, отсутствует необходимость применения различных муфт и других соединительных элементов.

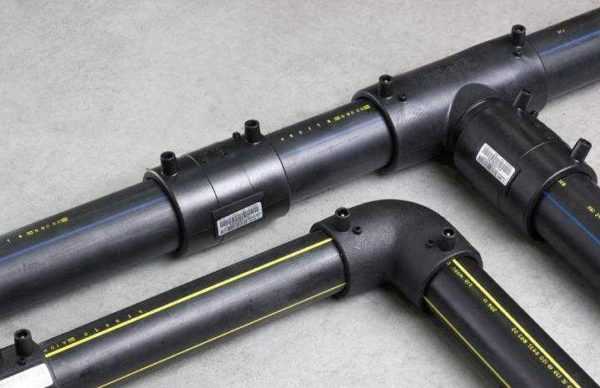

Специальные электромуфтовые приспособления позволяют в автоматическом режиме проводить стыковую сварку с минимальной вероятностью брака.

Недостатки

При воздействии ультрафиолетового излучения такие изделия начинают разрушаться. Деформация происходит при температуре, превышающей 65 градусов. Поэтому подобные конструкции не используются для установки в отопительных системах.

Если такие изделия применяются в промышленности, через них нельзя пропускать азотную кислоту. В этом случае возникает химическая реакция, результатом которой становится разрушение стенок полиэтиленовой трубы.

Выбор продукции

Водопроводные цилиндрические изделия изготавливаются из нескольких марок полиэтилена:

Второй вид намного прочнее и плотнее первого. При прокладке водопровода в частном доме рекомендуется использовать PE 80, который способен нормально работать при давлении 8 атм.

Для монтажа водопровода из полиэтиленовых труб с запасом прочности можно установить PE 100. Эти изделия свободно выдерживают давление 10 атм.

При выборе продукции из ПНД необходимо обязательно обращать внимание на производителя. Европейские компании отличаются выпуском товаров довольно высокого качества. От исполнения этих труб и их точности зависит надежность будущих водопроводных систем. Турецкие компании выпускают изделия среднего качества. Самыми дешевыми и ненадежными считаются китайские изготовители.

Как выполняется соединение

О монтаже водопровода из труб, сделанных из ПНД, написана отдельная статья. Здесь же мы лишь кратко коснемся этого вопроса.

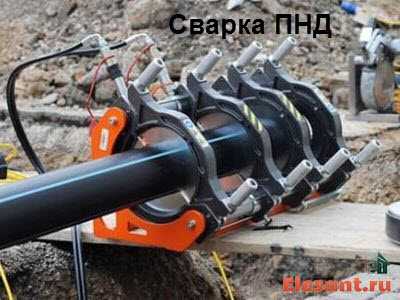

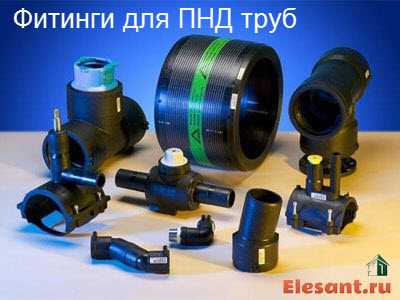

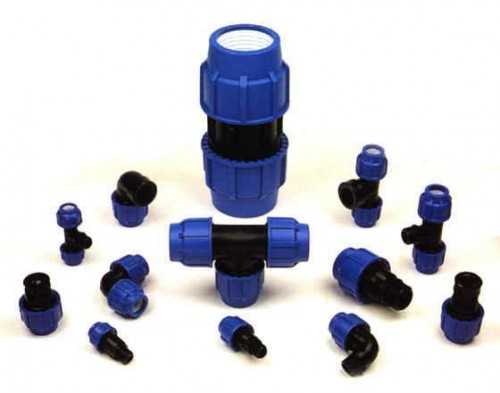

Соединение полиэтиленовых труб выполняется с помощью специальных фитингов. Эти детали представлены в нескольких видах: с уплотнительными кольцами и без них. Пайка таких изделий выполняется специальным аппаратом. При отсутствии фитингов подобная технологическая операция осуществляется встык.

Эти сварочные приспособления используются в основном компаниями, занимающимися установкой водопроводных систем. Такое оборудование довольно дорогое, потому лучше пригласить мастера, который имеет все необходимые устройства для выполнения работы.

Как проводится монтаж

Для соединения изделий из ПЭ и компрессионных муфт не требуется специальной подготовки. Такую работу может выполнить даже новичок. Сначала полиэтиленовые трубы нарезаются в нужном размере. Они легко пилятся ножовкой или специальным труборезом.

Края в месте среза хорошо зачищаются. По всему диаметру делается небольшая фаска.

На цилиндрические элементы надеваются детали муфты, соблюдая определенную последовательность. Их концы вставляются в корпус фитинга. Соединение надежно затягивается.

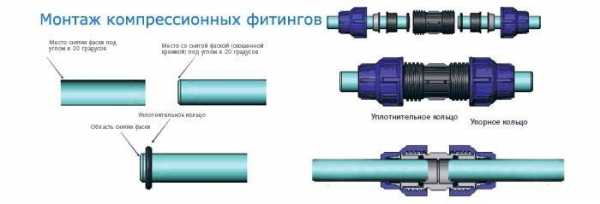

Ниже представлена иллюстрация, которая в доступной форме показывает, как должно происходить соединение водопроводных труб из ПНД.

Правила установки

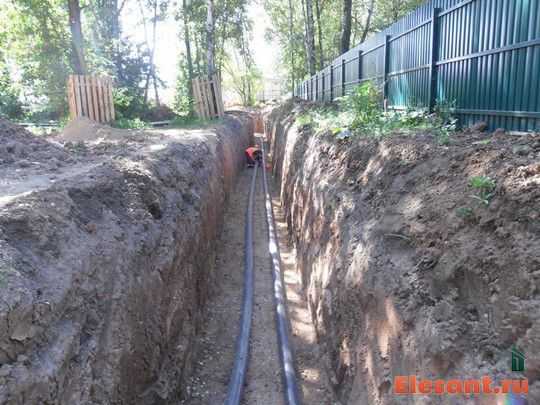

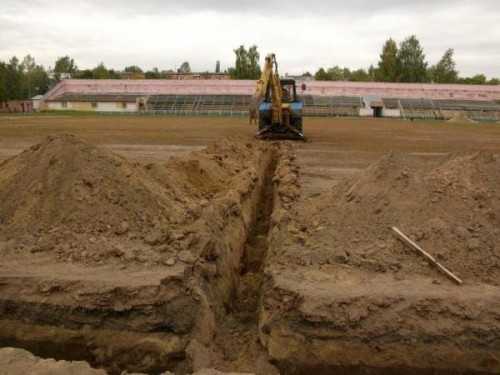

При монтаже цилиндрических изделий, выполненных из полиэтилена, глубина закладки обязательно должна превышать соответствующее значение промерзания грунта примерно на 20 см. Если брать Московскую область, эта величина достигает порядка 1,5 м.

Траншея должна иметь дно, ширина которого превышает диаметр трубы на 40 см. Если сварочные работы будут происходить непосредственно в углублении, то оно делается довольно широким, чтобы специальный аппарат мог свободно поместиться.

Чтобы сохранить целостность труб, дно траншеи хорошо выравнивается, затем засыпается твердыми включениями. Далее делается песчаная подушка, толщина слоя которой составляет 10-15 см. При бестраншейной же прокладке труб организация основания и обратная засыпка не нужны.

После того как будет полностью завершен монтаж, обязательно делается обратная засыпка. Сначала размещается слой песка, который закрывает трубу примерно на 15-30 см выше ее верхней точки. Затем траншея заполняется любым подходящим материалом, например, камнями или строительным мусором. При прокладке водопровода из ПЭ под дорогами обратная засыпка делается только песком, каждый раз уплотняя его слой.

Примерная стоимость

Трубы ПНД водопроводные напорные из полиэтилена ПЭ 100

Трубы ПНД водопроводные напорные из полиэтилена ПЭ 80

виды, характеристики, маркировка, область применение

Если раньше при монтаже водопровода, канализации, при проведения газа всегда использовали только металлические или чугунные трубы. Альтернативы просто не было. Сегодня все чаще применяют изделия из полимеров, и, в частности, — полиэтиленовые трубы. Они все больше вытесняют с рынка металлические аналоги, а все благодаря невысокой цене, простоте в обращении, длительному сроку эксплуатации. Полярности ПЭ трубам добавляет простота монтажа — есть фитинги, которые устанавливаются руками. Это очень удобно, например, при устройстве водопровода или системы полива на даче.

Водопровод из полиэтиленовых труб собирается легко, легко модернизируется, почти не требует обслуживания

Свойства, достоинства, недостатки

Содержание статьи

Полиэтиленовые трубы применяют для транспортировки различных жидких и газообразных веществ. В литературе можно встретить сокращенное обозначение: в русском варианте это ПЭ, в международном — PE или PE-X для сшитого полиэтилена.

Они имеет отличные свойства:

Материал химически нейтрален, не реагирует даже с соляной кислотой. Благодаря чему используются в производственных процессах.
В нормальном состоянии не выделяет никаких веществ, не влияют на вкус транспортируемых жидкостей. Это позволяет использовать их при построении трубопроводов, по которым циркулируют жидкости, которые могут употребляться в пищу.

Внутренние стенки полиэтиленовых труб очень гладкие, на них не задерживаются никакие вещества. Даже спустя много лет на них отложений не будет.
Полиэтиленовые трубы могут быть разных диаметров, с разной толщиной стенки
Гладкие стенки оказывают меньшее сопротивление потоку воды. Меньшее сопротивление — требуется менее мощный насос для прокачки, тратится меньше электроэнергии.
Срок службы при нормальных условиях эксплуатации — около 50 лет. Но эта цифра резко уменьшается с увеличением температуры или давления.
Легко режутся, мало весят, удобны в монтаже.
Не проводят токи, не корродируют.
Полиэтиленовые трубы диаметром до 160 мм могут соединяться при помощи специальных фитингов. Они просто устанавливаются без какого-либо оборудования, что удобно в «полевых условиях», например, на даче. Большие диаметры свариваются специальным аппаратом, но они используются обычно в промышленности.

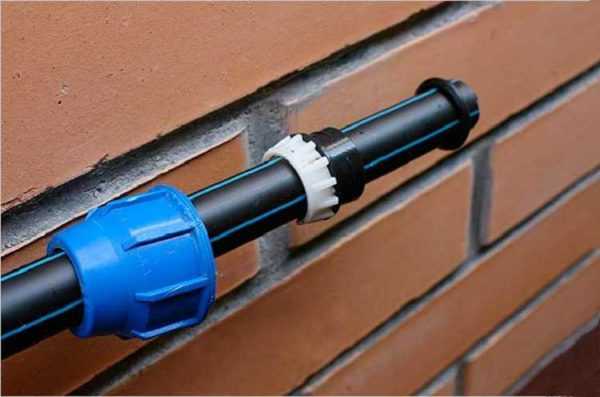

Компрессионные фитинги для полиэтиленовых труб просто закручиваются в месте соединения
Полиэтилен плохо проводит звуки. Так что такой трубопровод или система отопления являются «тихими».
Цена на трубопровод из полиэтилена получается на 30-40% дешевле аналогичного стального.
Уже готовый водопровод или систему отопления легко переделать. В нужном месте труба разрезается, устанавливается требуемый фитинг, к которому можно подключать еще одну ветвь или какое-либо устройство.

Отличный набор свойств привел к тому, что полиэтиленовые трубы становятся все более популярными. Но, чтобы не было неожиданностей, необходимо знать их недостатки. Их не очень много, но они довольно серьезные.

Полиэтилен горит, и при горении выделяет вредные вещества.
Слабая стойкость к ультрафиолету. Под воздействием солнца материал становится хрупким и ломким. Но этой болезни не подвержены трубы из сшитого полиэтилена, именно они стали в последнее время лидерами продаж.
Большое температурное расширение — оно в 10 раз больше чем у стали. Для нейтрализации этого недостатка устанавливается компенсатор.
При замерзании жидкости в трубопроводе, полиэтилен может порваться. Потому при использовании полиэтиленовых труб для организации водоснабжения частного дома или дачи, его укладывают ниже глубины промерзания или утепляют сверху, применяют дополнительные методы обогрева (греющие кабели).

Это все недостатки. Теперь о разновидностях. По способу производства есть три вида труб из полиэтилена:

высокого давления;
низкого давления;
из сшитого полиэтилена (часто красного цвета, так как в большинстве случаев используются для прокладки систем отопления и ГВС).

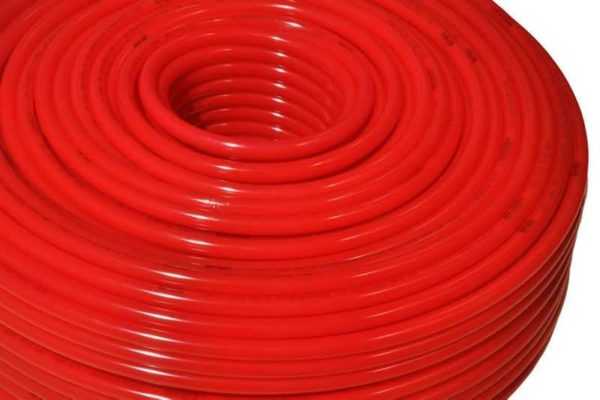

Сшитый полиэтилен переносит транспортировку горячих сред

В данных названиях кроется определенный парадокс. Когда говорят о высоком или низком давлении полиэтиленовых труб, имеют в виду способ их производства. Но часто это воспринимается как область использования. Реально же все наоборот. Трубы, произведенные при высоком давлении, получаются менее прочными. Их можно использовать только для безнапорных систем (без насосов). Для систем напорного водоснабжения их делают, но прочность добирают за счет толщины стенок. При обычной толщине стенок их область использования — канализация, дренажные системы, ливневки и т.п. Тут их качества оптимальны.

В напорных трубопроводах, там где высокое давление, используются как раз полиэтиленовые трубы низкого давления. Они более прочные но, одновременно, более хрупкие, намного хуже гнутся. Это тоже не очень хорошо. Зато они выдерживают значительные перепады давления без какого-либо вреда. И еще надо сказать, что оба этих типа полиэтиленовых труб подходят только для холодной воды — горячую они не выдерживают, могут расплавиться.

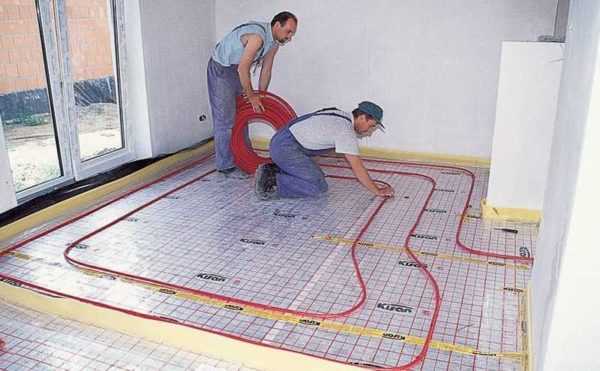

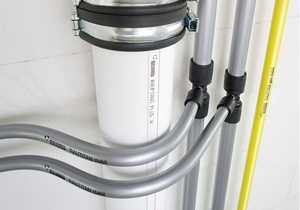

Трубы из сшитого полиэтилена PE-X применяются при устройстве водяного теплого пола

А вот третий тип — из сшитого полиэтилена — это вариант с высокой прочностью, гибкостью. Выдерживают такие изделия высокое давление (до 20 Атм) и температуры до +95°C, то есть PE-X трубы можно применять и для горячего водоснабжения, а также для систем отопления. Кстати, их этого типа полимера делают металлопластиковые трубы. Однако и тут есть одно «но» — этот тип материала не сваривается. При монтаже трубопровода из сшитого полиэтилена используют фитинги с прокладками. Второй тип сборки — клеевой, когда стыки соединяемых элементов промазываются клеем.

Маркировка и диаметры

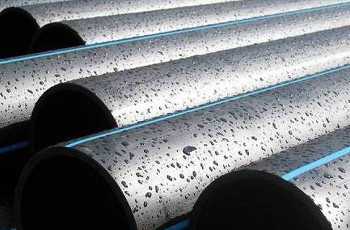

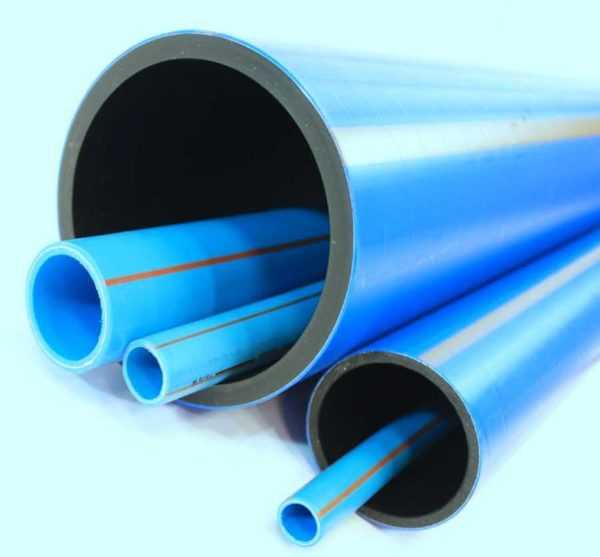

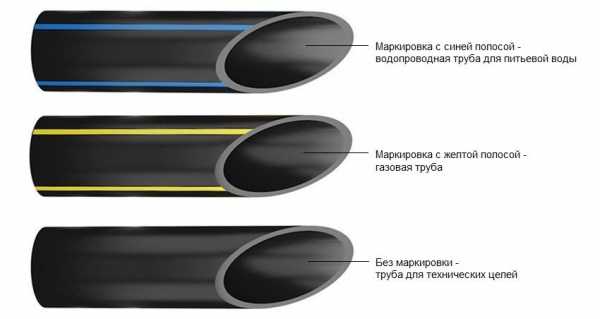

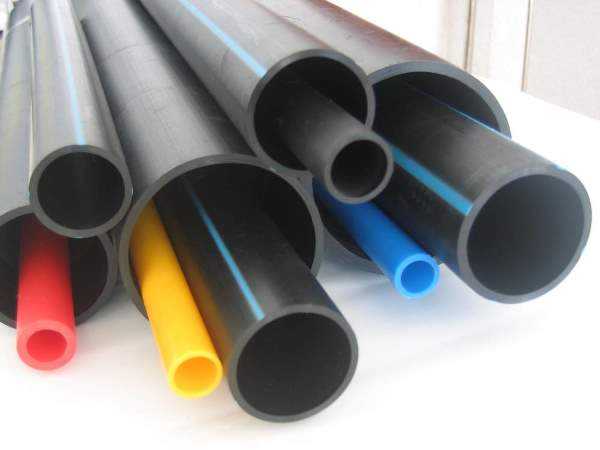

Полиэтиленовые трубы обычно бывают черного или ярко-синего цвета, из сшитого полиэтилена могут иметь ярко-красный цвет. Окрашиваются так они специально — чтобы их проще было отличить от прочих полимеров. На стенке вдоль могут быть нанесены полосы синего цвета, если она предназначена для холодной воды, желтого, если применяется она для газопровода. Форма выпуска — в бухтах длиной от 20 до 50 метров (обычно малые диаметры) и кусками по 12 метров (или нужной длины по договоренности).

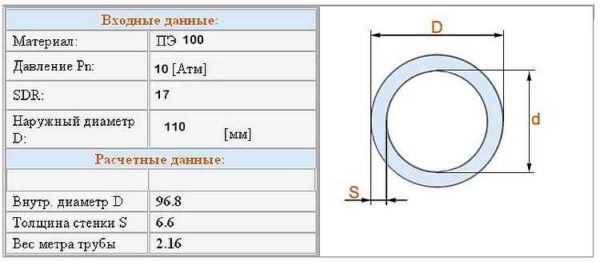

Пример технических характеристик PE трубы

Диаметры полиэтиленовых труб изменяются в широком диапазоне — от 20 мм до 1200 мм. Изделия малого сечения (до 40 мм) используются в основном для водопроводов и систем отопления в частных домах и квартирах, более серьезные (до 160 мм) идут на стояки систем водоснабжения, отопления и канализации. Большие диаметры — это уже промышленная и производственная сфера. Для частных строений и квартир практически не используется.

Плотность полиэтилена

Для изготовления труб используется полиэтилен разной плотности. Обозначается плотность цифрами, которые стоят после аббревиатуры:

ПЭ32 — появился первым, имеет самую низкую плотность. Сегодня для производства труб практически не используется.
ПЭ63 — имеет довольно большое расстояние между цепочками молекул, из-за чего плохо переносит скачки давления, может ломаться. Область применения — внутренняя разводка в безнапорных системах (системы полива из бочки, летний душ и т.п.), изредка ставят в частных домах для разводки системы водоснабжения внутри дома. Из полимера этого типа могут делать канализационные системы.
ПЭ80 — имеет высокую прочность, может использоваться в системах холодного водоснабжения внутри дома и снаружи, но с обязательным утеплением. При большой толщине стенки могут использоваться для промышленных целей.
ПЭ100. На данный момент трубы из такого материала самый прочные, но и самые тяжелые. Применять можно в любых областях, для транспортировки жидкостей и газов под высоким давлением. Марки из сшитого полиэтилена плотностью 100, могут использоваться в разводке горячей воды и отопления.

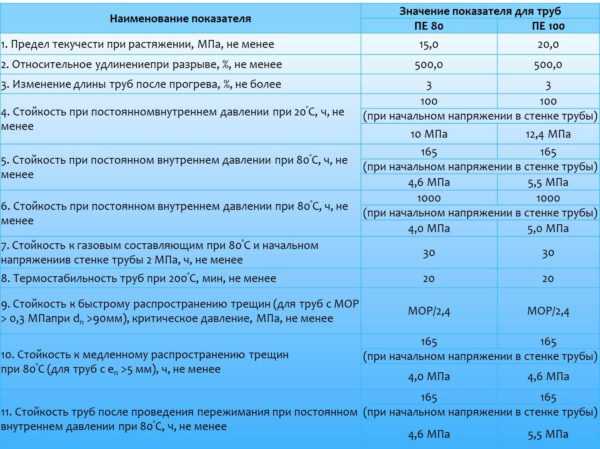

Сравнительные характеристики ПЭ 80 и ПЭ 100

Что еще может быть интересно: полиэтиленовые трубы могут быть еще и армированными. Вообще они производятся методом экструзии — в размягченном состоянии материал выдавливается через насадку, затем отправляется на калибровку, где ему придают требуемое сечение и размер. При производстве армированных полиэтиленовых труб волокна капрона, полистирола или поливинилхлорида (ПВХ) запаиваются внутри стенки. Оборудование для этого процесса намного более сложное, потому и цена на армированные ПЭ трубы значительно выше.

Диаметр полиэтиленовых труб и что такое SDR

В маркировке полимерных труб есть существенное отличие — указывается наружный диаметр. Но толщина стенки изменяется в больших пределах, так что внутренний диаметр приходится высчитывать — от наружного отнимать удвоенную толщину стенки. Толщина стенки в маркировке прописывается после указания наружного диаметра (обычно ставят * или знак «х»). Например: 160 х 14,6. Это обозначает что данная труба имеет наружный диаметр 160 мм, толщину стенки 14,6 мм. Можно посчитать и внутренний диаметр полиэтиленовой трубы: 160 мм — 14,6 мм*2 = 130,8 мм.

Еще в маркировке присутствует аббревиатура SDR и какие-то цифры. Цифры — это отношение наружного диаметра к толщине стенки. Этот показатель отражает прочность стенок и их возможность противостоять скачкам давления.

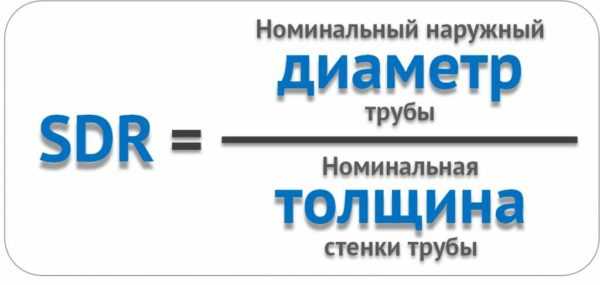

Что такое SDR трубы

Чем меньше показатель SDR, тем более прочной (но и более тяжелой) является труба. Правда это справедливо в пределах изделий одной плотности. Например, ПЭ 80 SDR11 — более прочная, чем ПЭ 80 SDR 17.

Наименование ПЭ трубы	Характеристики	Область применения
ПЭ 63 SDR 11	Низкая плотность, плохо переносят перепады температур	Внутренние холодные трубопроводы
ПНД ПЭ-63 SDR 17,6	ГОСТ 18599-2001(2003), давление не выше 10 Атм	Внутренние водопроводы с невысоким давлением для подвода холодной воды
ПЭ 80 SDR 13,6	Плотность выше, но перепады температур переносят плохо	Водопроводы для подвода холодной воды, системы полива
ПЭ 80 SDR 17	Плотность выше, но перепады температур	Водопроводы как в помещениях, так и на улице, напорные системы полива
ПЭ 100 SDR 26	Высока плотность, способность переносить перепады температур	Любые трубопроводы для транспортировки жидкостей (воды, молока, соков и т.п.)
ПЭ 100 SDR 21	Увеличенная толщина стенок	Любые трубопроводы, в том числе и газовые
ПЭ 100 SDR 17	Увеличенная толщина стенок, но и большая масса	Чаще используются для помышленных целей
ПЭ 100 SDR 11	Полиэтилен низкого давления, высокая прочность, повышенная химическая стойкость	Может использоваться при монтаже канализационных коллекторов, прокладывается в любом типе грунта

Серия трубы и номинальное давление

Следующий параметр, который может быть важен при выборе — серия. Обозначается буквой S, за которой стоят цифры. Отображает способность стенок сопротивляться давлению. Это отношение того давления, которое она может выдержать (определяется в лабораторных условиях) к рабочему. Чем больше цифра, тем прочнее труба.

Номинальное давление ПЭ труб разной плотности с разным SDR

На практике этот показатель редко принимают во внимание, так как он более «лабораторный», чем практический. Намного более важным может оказаться номинальное давление, на которое рассчитаны стенки. Эти данные представлены на фото выше. Давление находится на пересечении столбцов и строк, указано в Атмосферах. Например, для трубы PE 80 SDR 13,6 рабочее давление равно PN10 (10 Атм). Это значит, что при транспортировке сред температурой не более +20°C и давлении не более 10 Атм, срок службы данной трубы — 50 лет.

Нормативные документы

Для стандартизации выпускаемой продукции были разработаны ГОСТы и отраслевые стандарты. Нормативная база по этому виду материалов появилась не так давно — уже в нынешнем тысячелетии — после 2000 года. В маркировке обычно указывается стандарт, которому отвечает данный вид продукции. По названию ГОСТа определяется область применения (из названий ГОСТов), но непрофессионалам проще ориентироваться на наличие полос соответствующего цвета (голубые — для холодной воды, желтые — для газа).

Вот стандарты для России:

ГОСТ 18599-2001 Трубы напорные из полиэтилена.
ГОСТ Р 50838-2009 Трубы из полиэтилена для газопроводов.
ГОСТ Р-2008 Трубы напорные многослойные для систем водоснабжения и отопления.
ГОСТ 32415-2013 Трубы напорные из термопластов и соединительные детали к ним для систем водоснабжения и отопления. Общие технические условия
Способы соединения полиэтиленовых труб

Есть стандарты для Украины:

ДСТУ Б В.2.7-151:2008 «Трубы полиэтиленовые для подачи холодной воды»
ДСТУ Б В.2.5-322007 «Трубы безнапорные из полипропилена, полиэтилена, непластифицируемого поливинилхлорида и фасонные изделия к ним для внешних сетей канализации домов и сооружений и кабельной канализации»
ДСТУ Б В.2.7-73-98 «Трубы полиэтиленовые для подачи горючих газов»

При желании все их можно изучить. В большинстве своем они представляют собой таблицы, в которых указан весь сортамент продукции с указанием из параметров.

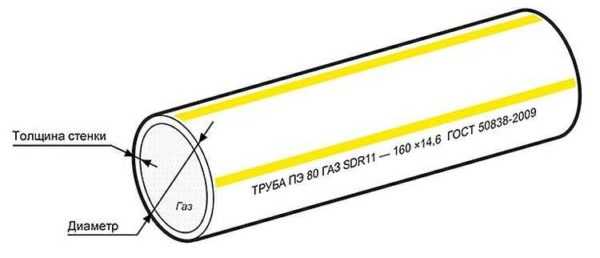

Пример маркировки ПЭ трубы

Для идентификации на полиэтиленовые трубы нанесена маркировка. Надписи наносятся на каждом метре или около того. Первым указывается название фирмы-производителя, может стоять логотип кампании. Этот знак не обязательный, но является хорошим признаком — предприятие не боится за свой товар.

Пример маркировки ПЭ трубы

Далее следует:

обозначение материала трубы, в данном случае — ПЭ — полиэтилен;
плотность полиэтилена — для этого примера 80;
потом SDR трубы — 11;
следующим стоит наружный диаметр и толщина стенки: 160 мм диаметр трубы, 14,6 мм — толщина стенки;
в последней позиции указывается ГОСТ или ДСТУ, которому отвечает данный тип трубы.

Приведенная на фото труба — для газопроводов это подчеркивается трижды — нанесенными желтыми полосами, надписью «газ» в маркировке и наименованием ГОСТа — 50838-2009 — это стандарт, по которому производятся пластиковые трубы для газопроводов.

stroychik.ru

плюсы и минусы, инструменты, инструкция по работе, советы

Полиэтиленовые трубы – это идеальный вариант трубопровода, который предназначен для бесперебойного водоснабжения внутри дома или квартиры. Большинство капитальных ремонтов проходит с полной заменой всей водопроводной системы и здесь на смену старым, стальным или чугунным элементам, приходят изделия из разных видов пластика. Монтаж водопровода из полиэтиленовых труб выполнить несложно даже новичку, для этого необходим минимум знаний и набор инструментов. Служат такие трубы очень долго, без изменения технических характеристик на всем этапе своей службы.

Преимущества и недостатки полиэтиленовых труб

Как и любые другие стройматериалы, детали из полиэтилена имеют свои преимущества и недостатки. Достоинств намного больше, но минусы такого материала также следует иметь в виду при монтаже. К преимуществам относятся такие аспекты:

Большой эксплуатационный срок, который в большинстве случаев превышает 50 лет;
Устойчивы к коррозии и другим вредным веществам, которые могут находиться в воде, например к хлору;
Не требуют дополнительного ремонта на всем этапе эксплуатации, что значительно уменьшает затраты на обслуживание системы;

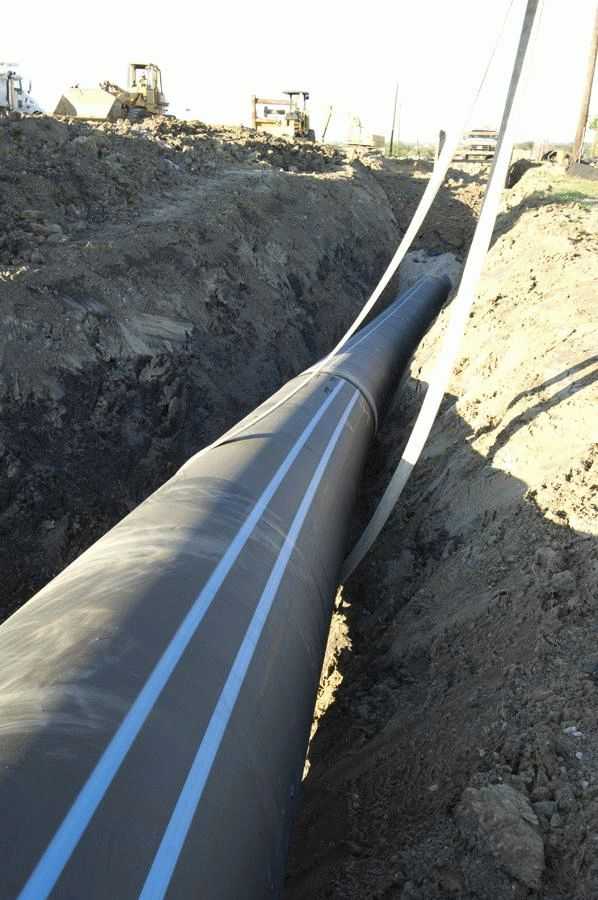

Прокладка ПЭ трубы
Хорошая пропускная способность. Такие комплектующие не подвержены отложению известкового налета внутри, как изделия из металла;
При замерзании жидкости внутри водопровода трубы не лопаются и не деформируются, при расставании льда материал возвращается к исходной форме;
Такой материал является идеальным для проводки водопровода к новым строениям, так как усадка, которая происходит в течение нескольких лет, для таких труб безопасна, в то время как металлические конструкции при усадке склонны к повреждениям, которые требуют дополнительных ремонтов;
Трубопроводы, изготовленные из таких материалов, полностью безопасны, они не выделяют вредных веществ и не дают постороннего привкуса воде, проходящей по ним;
Монтировать эти элементы легко даже самостоятельно, не прибегая к услугам специалистов.

Данные стройматериалы легко транспортировать, так как они достаточно легкие и выпускаются бухтами. При монтаже вне дома возможно использование бестраншейных технологий.

Несколько недостатков, которые необходимо принять во внимание такие:

Полиэтиленовые трубы нельзя использовать для проводки горячего водоснабжения или отопления, так как при нагреве прочность материала значительно уменьшается. Конструкция меняет свою форму, а при значительном нагреве может дать течь;
Такой материал очень горюч, его нельзя монтировать рядом с любыми источниками огня;
Трубы нельзя подвергать воздействию прямых солнечных лучей, иначе система быстро выйдет из строя. При использовании вне зданий можно применять защитный кожух;

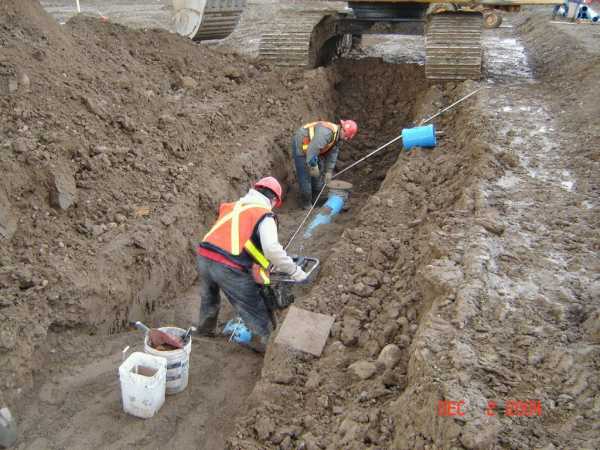

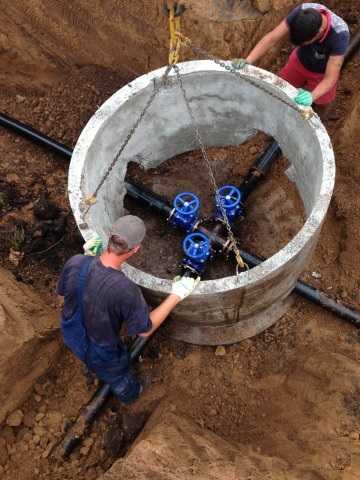

Монтаж труб под землю
В процессе эксплуатации трубопровод может значительно изгибаться, в зависимости от температуры воздуха.

С чего начать монтаж трубопровода

Перед тем, как выполнить новую внутридомовую разводку водопровода, необходимо позаботится о качественном демонтаже старой системы. Требуется удалить трубы не только внутри жилища, но и между перекрытиями, так как там обычно тоже приличный износ. Перед началом работ стоит отключить подачу воды, чаще всего вода перекрывается на весь стояк, если это многоквартирный дом. О ремонтных работах нужно обязательно поставить в известность соседей по подъезду.

Инструменты и материалы, которые нужны для ремонта

Чтобы выполнить соединение полиэтиленовых труб быстро и качественно, требуется заранее позаботиться о необходимых инструментах и материалах. Должны быть под рукой такие вещи:

Болгарка – для демонтажа старой системы;
Специальный паяльник для сварки полиэтиленовых труб;
Перфоратор – для высверливания отверстий для надежного закрепления конструкции;

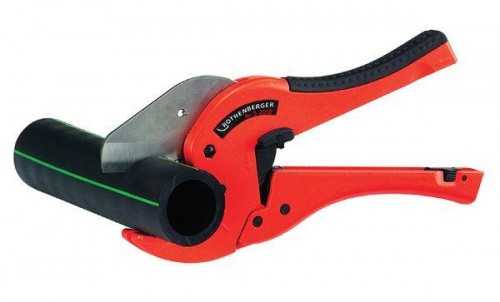

Ножовка или специальные ножницы – для нарезки труб нужной длины;
Молоток;
Различные слесарные ключи;

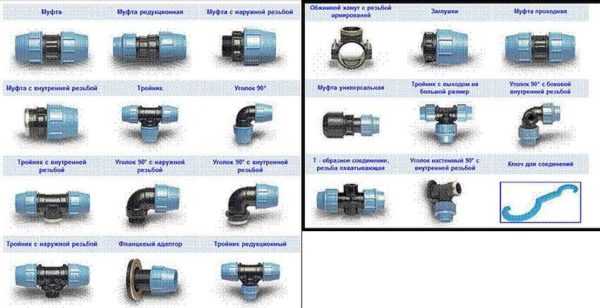

Фитинги разного вида и предназначения.

Прокладка водопровода

Помимо всего перечисленного нужно позаботиться о спецодежде, которая защитит тело и слизистые во время ремонта. Нужны будут:

Специальный рабочий костюм, его с успехом заменят старые джинсы и плотная рубашка с длинным рукавом;
Очки – для защиты глаз во время работы болгаркой;
Респиратор – для защиты дыхательных путей от дыма, при пайке полиэтиленовых труб;
Рабочие рукавицы – предотвратят повреждения рук при работе с инструментами.

Монтаж системы водоснабжения из полиэтиленовых труб

Смонтировать конструкцию водоснабжения своими руками из таких материалов очень легко. Использовать можно две разные системы соединений:

Неразъемные соединения – выполняются при помощи специального сварочного оборудования. Трубы можно сделать встык, либо с применением электромуфтового метода, в том случае, если система будет работать под повышенным давлением;
Разъемные соединения – выполняются с применением фланцев и уплотнителя.

Инструкция к выполнению монтажа водопроводной системы предусматривает такие операции:

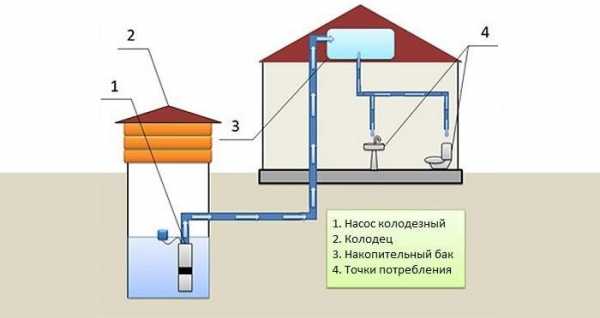

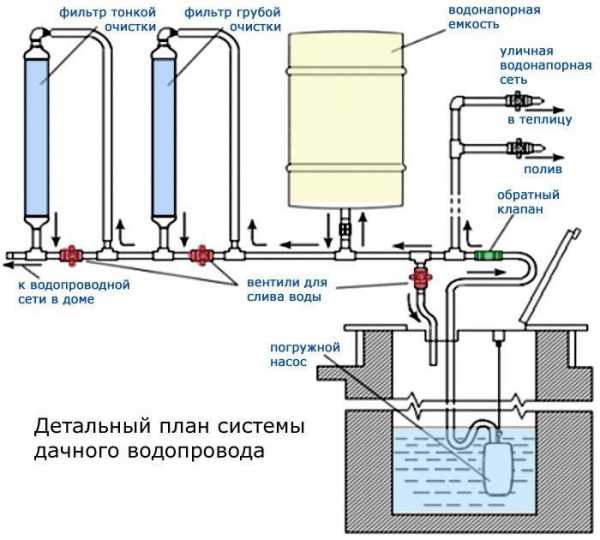

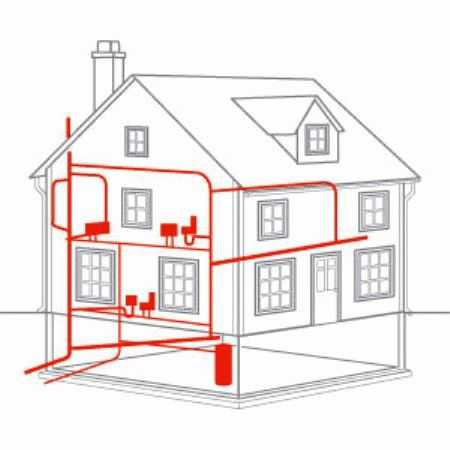

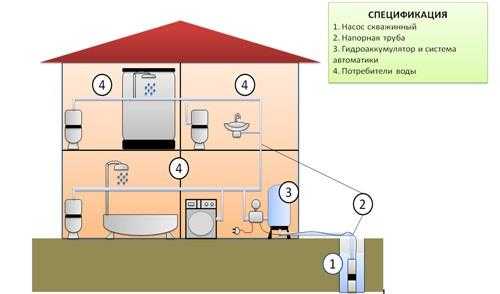

Система водоснабжения дома

До начала выполнения работ стоит начертить подробную схему водоснабжения. В ней должны быть учтены абсолютно все потребители, важно четко обозначить, где будут находиться ванна, унитаз, стиральная машинка, посудомоечная машина и другие точки, где будет производиться забор воды;
Когда схема на бумаге полностью выполнена, нужно рассчитать необходимое количество труб, которое потребуется для разводки. Также должно быть подсчитано количество переходников, тройников и запорной арматуры;
Если разводка планируется скрытой, то предварительно в стенах нужно сделать штробы под трубы. Если конструкция будет вестись открытым способом, то нужны будут специальные крепления, которые надежно зафиксируют все элементы;
Технология монтажа предусматривает крепление полиэтиленовых труб через каждые 50 см, что предотвратит деформацию системы;
Выполняя соединения при помощи сварки, требуется сначала нагреть трубу и фитинг, а затем соединить их способом сжатия;
Специалисты рекомендуют начинать разводку от стояка, а заканчивать конечными водозаборными точками.

На что обратить внимание при ремонте

Способ монтажа может быть разным, выбор зависит только от пожеланий и возможностей хозяина. Так разводка водопроводных труб может быть выполнена двумя способами:

При помощи тройников;
С помощью коллектора.

У каждого из этих способов есть свои преимущества. Так разводка с применением тройников выйдет в два раза дешевле, чем, если использовать коллектор. Однако с коллектором намного легче выполнять отключение и подключение сантехнического оборудования или изменение трубопровода, так как все закрывается в одном месте. С системой тройников около каждого сантехнического оборудования необходимо устанавливать свои запорные краны.

Если выполняется скрытая проводка, то при пробивании штробов необходимо учитывать не диаметр труб, а фитинги, которые должны быть полностью утоплены в канавках. Когда конструкция полностью смонтирована, то ее нужно сначала проверить под давлением воды, а только затем заделывать в стенах штукатуркой.

При резке труб лучше использовать специальные ножницы, если применять ножовку, то получают слишком много заусениц, которые требуют дополнительной и тщательной шлифовки.

Перед началом всех работ нужно точно подсчитать количество водозаборных точек и в соответствии с этими показателями подобрать оптимальный диаметр полиэтиленовых труб

Где покупать стройматериалы и на что обращать внимание

Начинать капитальный ремонт водопроводной разводки необходимо с покупки качественных стройматериалов. Современный рынок пресыщен подобными материалами, но лучше делать покупки в крупных строительных супермаркетах или на базах строительных материалов.

При выборе стоит тщательно осматривать все комплектующие, на трубах не должно быть сколов, трещин и других деформаций. Не стоит покупать изделия, которые слишком отличаются низкой ценой, так как это может свидетельствовать о низком качестве. Вся информация о трубах есть на стенках изделий. Там указан диаметр, допустимое давление и рабочая температура. Если есть какие-либо сомнения в качестве материалов, то можно попросить предоставить сертификаты соответствия.

Если подобный ремонт выполняется разово, то нет смысла покупать сварочную аппаратуру, цена на которую обычно достаточно высокая. Многие строительные магазины предоставляют такую услугу, как взятие инструмента напрокат. Это поможет сократить затраты и в то же время выполнить ремонт хорошим оборудованием. Цена на прокат узкоспециальных инструментов и приборов достаточно лояльная и доступна всем слоям населения.

Почему стоит отдать предпочтение данным трубам

Делая в квартире или доме капитальный ремонт, каждый хозяин старается применять только инновационные материалы, которые зарекомендовали себя с хорошей стороны. Монтаж водопровода из полиэтиленовых труб – это отличный способ поменять сеть с минимальными затратами денег и времени. Такие материалы служат долго, поэтому любые вопросы по воде отпадут не на один десяток лет. Полиэтилен экологично чистый, на его стенках не размножаются болезнетворные микробы, и не откладывается налет. Монтажные работы очень легко выполнить своими силами от начала до конца. Сделав трубопровод из полиэтиленовых частей, можно без опаски использовать воду из крана, она точно не будет иметь постороннего запаха и вкуса.

aqua-sovet.ru

Как выбирают и монтируют трубы для наружного водопровода

Главным элементом сети снабжения питьевой водой на даче или частного дома в черте города являются трубы для наружного водопровода. От их правильного выбора и монтажа зависит эффективность функционирования системы, ее исправность и сложность обслуживания. Среди многообразия материалов, которые применяются для изготовления водопроводных труб, один из оптимальных вариантов — полиэтилен низкого давления.

Трубы для наружного водопровода из ПНД

Популярность использования труб из ПНД для прокладки наружных сетей холодного водоснабжения обусловлена их эксплуатационными свойствами, простотой монтажа и сравнительно недорогой ценой. Кроме того, ассортиментный перечень позволяет подобрать нужный диаметр, который варьируется от 25 до 63 мм. Трубы, которые изготавливаются в прямых отрезках, выпускаются длиной 12 м, а их аналоги с поперечным сечением не более 160 мм могут производить в бухтах от 50 до 1000 м.

Трубы из ПНД диаметром до 160 мм

Согласно данным технических параметров полиэтиленовых труб срок их службы составляет около 50 лет, температура плавления находится в пределах 125-132 °C, а максимальная допустимая температура носителя — не более 40 °С.

Трубы из ПНД отличают следующие преимущества:

значительная стойкость к истиранию, по сравнению с изделиями из ПВХ;
простота укладки и демонтажа;
в отличие от металлических аналогов, они не подвержены воздействию коррозии и не зарастают изнутри;
небольшой вес, благодаря чему облегчается транспортировка и снижается трудоемкость монтажа;
низкие расходы на установку и эксплуатацию;

Кроме того, трубы не должны деформироваться в случае замерзания, иначе потребуется их замена. Это сопровождается дополнительными затратами на демонтаж поврежденных отрезков и укладку новых. Используя расходные и комплектующие из ПНД, можно провести эффективно работающий наружный водопровод — трубы из этого материала выдерживают несколько циклов внутреннего замерзания воды без ущерба для эксплуатационных свойств.

Начальный этап прокладки наружного водопровода из труб ПНД

Подготовка к прокладке трубопровода

Простейшая техническая схема наружного водопровода включает следующие элементы:

насосную станцию;
накопительную емкость, которая служит для поддержания оптимального давления воды в сети водоснабжения;
трубопровод;
приборы, контролирующие процесс подачи воды;
запорный механизм.

Схема водоснабжения частного дома

Все работы по его монтажу регламентируются положениями СНиП 2.04.02-84 и СНиП 3.05.04-85* и производятся следующими способами:

наземным по эстакадам и опорам с последующим утеплением трубопровода или без него;
подземным, с прокладыванием траншей.

Чтобы проложить наружный водопровод из полиэтиленовых труб на загородном участке целесообразно использовать второй вариант, при этом земляные работы в больших объемах производятся с помощью специальной техники. Если же длина периметра прокладки труб незначительна, то траншеи можно вырыть и вручную.

Рытье траншеи для водопровода с помощью специальной техники

Монтажные работы при сооружении наружного водопровода состоят из следующих технологических операций:

подготовки грунта и рытье траншей;
укладка труб и их соединение;
утепление элементов системы водоснабжения при необходимости;
заделка водопровода в месте ввода в стене дома;
проведение гидравлического испытания системы подачи воды на герметичность.

Проведение земляных работ

Выемка грунта и подготовка полученных траншей к укладке трубопровода производится следующим образом:

На выбранном участке намечается расположение труб наружного водопровода и по разметке производится выемка грунта, при этом глубина траншеи зависит от глубины его промерзания. Обычно она составляет около 1,5-1,8 м. На величину этого параметра влияет влажность и плотность грунта и средняя продолжительность максимально низкой температуры воздуха. Ширина траншеи должна быть больше диаметра трубы на 50 см.
Дно канавы выравнивают, а при рыхлом грунте плотно утрамбовывают и укрепляют. Перед укладкой труб обустраивают подушку, для которой используют песок или гравий. Материал укладывают в вырытую траншею слоем от 10 до 15 см и также утрамбовывают.
На подготовленной подушке из гравия или песка размещают трубы, причем в местах соединения их друг с другом делают приямки.

После монтажа и утепления трубопровода выполняется его обсыпка, для которой также применяют гравий или песок. Сначала трубы покрывают слоем не больше 15 см, а затем засыпают изъятым грунтом.

Подготовленная траншея для укладки водопроводных труб

, Прокладка системы водоснабжения осуществляется с минимальным уклоном по отношению к дренажной сети, а дренажный кран монтируется в самой нижней точке водопровода. В этом случае при необходимости слив воды производится в полном объеме. Для более эффективного ее удаления желательно сделать искусственный уклон.

Монтаж наружного водопровода

Укладку труб на дне вырытой траншеи осуществляют по направлению от источника питьевой воды к дому. Соединение пластиковых труб между собой может выполняться двумя способами:

с помощью сварки;
с применением фитингов и фланцев.

Особенности выполнения сварных соединений

Для скрепления труб из ПНД может применяться стыковая или электромуфтовая сварка. Соединение с помощью электромуфты используется при прокладке полиэтиленовых труб небольшого диаметра и значительной длины, а также при врезке в действующий водопровод и монтаже системы водоснабжения в стесненных условиях.

Соединение труб ПНД с помощью электромуфтовой сварки

Более распространенной и эффективной является сварка встык нагретым инструментом, в качестве которого служат сварочные аппараты различной мощности и модификации. Такой метод обеспечивает высокую прочность фиксации отдельных элементов водопровода, которая сопоставима с аналогичными параметрами однородной трубы из ПНД. Качество сварного шва зависит от технических характеристик сварочного аппарата, мастерства исполнителя и тщательности подготовки поверхности материала.

Стыковая сварка труб наружного водопровода

При работе со сварочным оборудованием, с помощью которого соединяют трубы полиэтиленовые для наружного водопровода, необходимо соблюдение следующих правил:

обрабатываемая поверхность должна быть очищена, высушена и обезжирена;
все работы производятся при температуре не менее +5 °C;
чтобы улучшить качество шва у труб, диаметром свыше 50 мм, желательно
снять фаску под углом 45°.

Для разрезания труб на части необходимой длины лучше использовать специальные ножницы для пластика, которые позволяют получить ровные края срезов.

Ножницы для резки пластиковых труб

Технология монтажа с помощью фитингов и фланцев

Для соединения пластиковых труб, диаметр которых превышает 63 мм в условиях, где применение сварки ограничено, а также при подсоединении запорной и регулирующей аппаратуры используются фланцевые соединения. Они просты в установке и представлены большим ассортиментом типоразмеров. Соединяются трубы из ПНД с применением фланцев и фитингов следующим образом:

с помощью ножниц или трубореза края труб обрезают под прямым углом по нанесенной предварительно разметке;
очищают полученные поверхности от грязи, для чего можно использовать жидкое мыло или средства для мытья посуды;
фитинг частично разбирают, отвинчивая накидную гайку на три или четыре оборота, а затем вставляют в него трубу до нанесенной наметке и заворачивают гайку.

Компрессионные фитинги

Следует обращать внимание на прикладываемое для соединения трубы и фитинга усилие. Оно должно быть значительным, чтобы место скрепления было герметичным.

Утепление водопроводной системы

Для того, чтобы предотвратить промерзание труб и пользоваться водопроводом круглый год, необходимо провести мероприятия по его утеплению. В качестве теплоизоляции используют материалы, которые устойчивы к возгоранию и отличаются низкой теплопроводностью. Если применяются волокнистые утеплители на основе минералов, то следует дополнительно изолировать водопровод от попадания влаги, иначе эффект утепления снизится до минимального значения. Более удобный в использовании пенополистирол, который выпускается в виде скорлуп из двух полукругов, обработанных снаружи слоем гидроизоляции.

Утепление с помощью пенополистирола

Особенно тщательно следует отнестись к утеплению водопроводных труб на входе в дом, так как этот отрезок наиболее подвержен промерзанию. Чтобы избежать подобных явлений, на участке от выхода водопровода из грунта до ввода в дом трубу обматывают нагревательным кабелем, а для сокращения з

vse-o-trubah.ru

Прокладка трубопроводов дачного водоснабжения из напорных полиэтиленовых труб

Обеспечение дачного участка водой — это не прихоть его владельца или ненужная роскошь, а острейшая необходимость. Бывалые дачники в любых, самых суровых, условиях стараются при первом же удобном случае провести воду к своему дачному хозяйству, чтобы иметь возможность не только умыться после рабочего дня, но и напоить ею огородные растения, кусты и садовые деревья.

Нередко члены садово‑огородных товариществ и кооперативов объединяются для создания общего на весь поселок водопровода. Если же такой возможности нет, садоводы‑огородники проводят изыскания водоносных слоев на собственных участках, пробивая скважины или выкапывая колодцы.

Общая информация

Несомненно, революционной технологией последних десятилетий стало использование для прокладки трубопроводов полимерно‑пластиковых, в частности, полиэтиленовых (ПЭ) труб.

Они оказались способными не только заменить традиционные металлические, но и выигрывают у них в соревновании по многим показателям, вытесняя последние даже в сегменте среднемагистральных трубопроводов. К тому же, сделать дачный водопровод из полиэтиленовых труб своими руками вполне реально, технология прокладки достаточно легка. Это сэкономит деньги — ведь не потребуется вызывать мастера.

Характеристики

Для изготовления труб, работающих под высоким напором жидкости, применяется, как это ни парадоксально, ПЭ низкого давления (ПЭНД). Термин «низкое давление» здесь означает технологию изготовления.

А ПЭ высокого давления имеет малую плотность на выходе и при изготовлении труб нуждается в дополнительном армировании и увеличении толщины, зато в производстве пленочных материалов он используется очень широко.

Трубы из ПЭНД пригодны для создания магистральных трубопроводов жидкостей и газов под давлением до 20, а при армировании капроновой сеткой — 30 атм.
Число в обозначении ПЭ указывает на 4 класса его плотности: ПЭ100 — самый плотный, за ним: ПЭ80, ПЭ63 и ПЭ32.
Нанесенная на трубы маркировка показывает:
марку ПЭ;
отношение внешнего диаметра к толщине стенок — SDR;
далее: сам диаметр и толщина стенок;
предназначение трубы, например, питьевая;
номер ГОСТа, DIN или другого стандарта.
Основные технические характеристики на ПЭ‑трубы устанавливается ΓОСТ‑ами 18599‑2001, ИСО 161‑1‑2004, а также сводом правил СП 40‑102‑2000.
ПЭ‑трубы водопроводные и канализационные имеют синюю окраску либо черную с синей полосой. Газопроводные же маркируются желтым цветом. Выпускаются трубы из полимерных материалов смотанными в бухты, намотанными на катушки, а для больших диаметров — прямыми отрезками длиной от 5 до 24 m.
Достоинства
Долговечность: до 50 лет.
Возможность многократной сборки‑разборки и повторного использования.
Высокая биологическая и химическая стойкость и инертность. Не подверженность коррозии.
Неразрушаемость при замерзании.
Низкая теплопроводность.
Большая гладкость поверхности. Низкие потери давления.
Облегчающий перемещение и монтажные работы малый вес — в 5~7 раз легче стальных.
Высокая гибкость, упругость и эластичность. Стойкость к гидроударам.
Простота и дешевизна стыковой сварки, не требующей расходных материалов: электродов и т. п.
Большая длина ПЭ‑труб в бухтах или на катушках — 100~2000 m позволяет отказаться от сварочных работ либо муфтовых соединений на небольших участках.
Легкость в монтаже и простота в эксплуатации.
Ремонтопригодность. Быстрая замена поврежденных участков.
Экологичность: не токсичность и бактериологическая безопасность.
Низкая цена.
Прокладка новых и замена действующих стальных трубопроводов ПЭ‑трубами позволяет сэкономить до 45~50% материальных средств.
Недостатки
Малая температурная стойкость: ПЭ начинает плавиться уже при 60°.
Нестойкость к УФ‑излучению.
Для трубопроводов отопления и горячей воды применяются трубы из «сшитого ПЭ», выдерживающие температуру до 90°.
Далее мы рассмотрим все особенности прокладки трубопроводов водоснабжения из напорных полиэтиленовых труб в дачных условиях.
Схемы обустройства водопроводов
Всю систему водоснабжения дачи можно разделить на три участка:
Водозабор: центральный водопровод, колодец или скважина.
Наружный водопровод из полиэтиленовых труб: подводка к дому, система полива, баня, летний душ и др.
Внутренний водопровод в доме.
Если в дачном кооперативе есть центральное водоснабжение, можно считать, что половина проблемы уже решена и для организации водопровода останется только сделать разводку труб по участку и в доме. При его отсутствии остается найти водоносную жилу и пробить скважину либо выкопать колодец. У каждого способа есть свои достоинства и недостатки.
Скважина или колодец
Скважины бывают двух типов: безнапорные, глубиной до 50 m и артезианские — до 150 m. Бурение артезианской скважины — занятие дорогостоящее и вряд ли целесообразное для 6 или 12 соток, потому здесь они не рассматриваются.
Достать воду из колодца не составит труда и при отключенном электроснабжении, а для скважины это практически невозможно.
Колодезная вода гораздо больше подвергается риску внешнего загрязнения. Вода из скважины берется с большей глубины: она чище.
Ликвидация заиливания колодца проще, чем скважины, для которой может потребоваться новое бурение.
Объем воды в колодце больше, что позволяет в системе без накопительного бака сгладить падение давления при пиковой нагрузке.
Подъем воды из колодца производится с меньшей глубины. Для этого требуется насос меньшей мощности.
Местные законы некоторых регионов РФ требуют оформления разрешения на скважины даже для целей водопользования.
На основе богатого опыта дачников и садоводов можно сделать вывод: организация водоснабжения участка от колодца обходится дешевле и проще в эксплуатации.
На следующем шаге необходимо определиться с типом насоса.
Погружной или поверхностный
При питании системы от колодца в большинстве случаев предпочтение стоит отдать насосу погружного типа, который:
Не нуждается в консервации на зиму.
Бесшумен, не занимает места на участке или в доме.
Не требует предварительного заполнения водой для начала работы.
Погружной насос подвешивается на глубине 0,8~1 m от дна колодца на страховочном тросе.
Затем нужно определить тип трубопровода.
Зимний или летний
ПЭ‑трубы не боятся промерзания: даже если в них оставалась вода, они после оттаивания полностью восстанавливают свою форму. Тем не менее при консервации на зиму воду из них лучше слить. Сами же трубы летнего водопровода можно не заглублять, слегка прикопав или оставив на поверхности.
При пользовании зимой вывод из колодца и прокладку трубопровода следует произвести в траншее ниже глубины промерзания почвы:
При прокладке ПЭ‑труб в грунте следует предусмотреть под них песчаную подушку около 10 cm для защиты от повреждений.
С накопительным баком или без
В классической схеме водопровода с баком‑накопителем можно использовать любую емкость от 50 л, размещенную в чердачном помещении или на специальной вышке. В нем же нужно разместить поплавковый автомат включения/выключения насоса. Между насосом и баком обязательно нужно разместить обратный клапан, а также фильтры грубой и тонкой очистки воды.
Не помешает после обратного клапана установить реле сухого хода, отключающее насос при отсутствии воды в колодце.
Если водопровод будет использоваться одним или двумя дачниками, то можно применить схему без накопительного бака. Современные эффективные насосы позволяют сделать это без проблем, применяя мембранный бак‑гидроаккумулятор, сглаживающий скачки давления на пиковых нагрузках.
Демпферные баки‑гидроаккумуляторы окрашены в синий цвет, а расширительные для отопления — в красный.
Внутренняя разводка: с коллектором или последовательная
При большом числе водоразборных точек внутри дома схему водопровода можно выполнить с коллектором. Это позволит сгладить скачки давления при одновременном включении нескольких потребителей.
Если же их число не превышает 3–4, то самый простой и дешевый вариант — последовательная «тройниковая» схема.
Выбор труб и других материалов
Учитывая малые величины давления в дачных водопроводах, оптимальный диаметр ПЭ‑труб — 20~25 mm. Приступая к работе по организации водопровода, необходимо сделать подробный чертеж или эскиз расположения потребителей воды в доме и на участке, рассчитать длины всех отрезков трубопровода, количество фитингов для отводов и поворотов, число кранов, запорных вентилей и т. д.
Монтаж дачного водопровода
Соединение ПЭ‑труб компрессионными муфтами отличается легкостью и доступностью даже для непрофессионала:
Трубы ровно отрезаются специальным труборезом или ножовкой с мелким зубом.
Место отреза зачищается, на нем снимается небольшая фаска.
Разборные детали муфт в строгой последовательности надеваются на трубы, концы которых затем вставляются в центральную часть фитинга и надежно затягиваются.
На этой иллюстрации доступно отображено, как собрать и соединить полиэтиленовые трубы для водопровода.
Уходят в прошлое времена, когда воду от колодца на даче было необходимо таскать в дом или на огород ведрами: современный строительный рынок предлагает средства и системы водоснабжения, доступные по цене, практичные и удобные для самостоятельного монтажа.
sansovet.com
Выбираем полиэтиленовые трубы для наружного водопровода дома
class=»eliadunit»>

О трубах наружного водопровода
Не буду оригинален, если скажу, что в устройстве наружного водопровода частного дома, основную роль играет труба для него, а правильный выбор водопроводной трубы скажется на сроке эксплуатации водопровода и главное, качество воды в домашнем водопроводе.
Монтаж подвода воды к дому работа не простая и затратная, и хочется использовать такую водопроводную трубу, чтобы «забыть» о наружном водопроводе дома на долгие годы. Отсюда важно, чтобы труба имела долгий срок эксплуатации с учетом её прокладки в траншее и периодическому воздействию сезонных перепадов температур.

Второе требование к водопроводной трубе наружного водопровода это не влияние на качество воды. То есть, вода, поступившая к дому по водопроводу из внешнего источника водоснабжения, не должна впитать запахи трубы и тем более, не должна набрать вредных химических примесей.

Третье требования для труб наружного водопровода это желательная легкость монтажа. Под монтажом понимаем прокладку трубу в транше, утепление трубы, и способы соединения трубы по магистрали.

Выбираем полиэтиленовые трубы для наружного водопровода
Требований к трубе наружного водопровода не много, но они принципиальные и всем им соответствует полиэтиленовые трубы, часто обозначаемые трубы серии ПЭ.
Срок службы таких труб 50 лет;

Они безопасны для питьевой воды;

Не дают воде запахов и примесей;

Малые диаметры труб продаются в бухтах и укладываются в траншею простым разматыванием;

Они пластичны и могут укладываться по криволинейным трассам;

Соединение и подключение полиэтиленовых труб достаточно просто.

Однако, при выборе полиэтиленовых труб для наружного водопровода дома нужно знать два типа полиэтиленовых водопроводных труб для водопровода.
Полиэтиленовые трубы ПНД и ПВД
Полиэтиленовые трубы в зависимости от технологии производства подразделяются на полиэтиленовые трубы низкого давления (ПНД) и полиэтиленовые трубы высокого давления (ПВД). Здесь стоит обратить внимание. Труба ПНД предназначена для водопроводов высокого давления, а труба ПВД, наоборот, предназначена для не напорных водопроводов.
Поэтому, для наружного водопровода дома выбираем полиэтиленовые трубы ПНД. Для полива или подъема воды с глубинв подойдет труба ПВД.
class=»eliadunit»>
Как визуально отличить трубы ПНД
Чтобы не было сомнений в правильной покупке трубы для наружного водопровода, есть визуальный маркер для их определения. Водопроводные трубы ПНД имеют черный цвет и синей продольной полосой.

Соединение полиэтиленовых труб
По технологии предусмотрено несколько способов соединения полиэтиленовых труб:
Сварка стыковая. Применяется для стыковых соединений магистрали;

Стыковка и присоединение специальными обжимными фитингами;

Электромуфтовая сварка.


Более подробно о соединении труб ПНД в следующей статье.
©Elesant.ru
Другие статьи раздела: Водоснабжение дома

class=»eliadunit»>
elesant.ru
Полиэтиленовые трубы для водоснабжения: виды, преимущества, монтаж
Полиэтиленовые трубы для водоснабжения широко используются в системе холодного водоснабжения. Обладают гибкими свойствами, высоким качеством и низкой теплопроводностью. Используются для холодной циркуляции воды, так как не подвергаются деформации даже при замерзании жидкости внутри.
Характеристика изделий
Обычный полиэтилен прекрасно подходит для проведения холодной водопроводной линии в доме. Трубы для водоснабжения из полиэтилена не подвергаются растрескиванию под напором воды, устойчивы к провисанию. Их высокие качества дают возможность вести водопроводные коммуникации снаружи здания.
Изделия из сшитого полиэтилена сохраняют свои свойства на случай замерзания воды внутри трубопровода. Их прокладку можно осуществить методом их опускания в вырытую траншею или методом бурения почвы.
Область применения
Полиэтиленовый трубопровод сшитого типа часто применяется в таких процессах как:
проведение водоснабжения и канализаций, где проходит холодная вода;
для артезианских скважин;
для оросительных систем.
Трубопровод из сшитого полиэтилена может предназначаться и для горячего водоснабжения благодаря множеству положительных характеристик.
Виды изделий
Полиэтиленовые изделия для холодного водопровода классифицируются по температурным данным теплоносителя, размерам, условиям применения (снаружи или в здании), по радиусу изгиба и прочее. Главными показателями сшитого полиэтилена служат стойкость к давлению воды и проведение монтажа.
К стойкости к давлению воды относят напорные трубы, которые способны выдержать любой напор . Трубы для среднего напора и безнапорные допускают самотечное движение воды в системе. По проведению монтажных работ изделия разделяются на два типа. Для первого варианта требуется наличие фитингов, для второго — сварочного инвертора. Все эти виды сборки труболинии надежны и прочны. Некоторые модели полиэтиленовых труб могут служить и для подогрева пола.
Преимущества и недостатки
Полиэтиленовый материал обладает рядом таких положительных свойств, как:
качество;
долгий срок службы;
стойкость к коррозийным окалинам;
простота сборки;
легкий вес;
не подвергаются отложениям и скоплению жира на стенках;
гибкость;
соответствуют экологическим нормам;
совместимы с пластиком и металлом;
высокая пропускная способность;
доступная цена;
за фиксацию отвечают фитинги.
В продаже имеются полиэтиленовый трубопровод холодного водоснабжения размерами от 1 до 1,2 м в диаметре. Продажа сшитого полиэтилена может осуществляться как по отдельности, так и целыми блоками.
Среди отрицательных качеств материала можно выделить основные два:
Без сварочного инвертора с наличием определенной марки электродов соединение трубопровода невозможно.
Если используется полиэтилен сшитого типа, стоимость его возрастает.
Монтаж трубопровода из полиэтилена

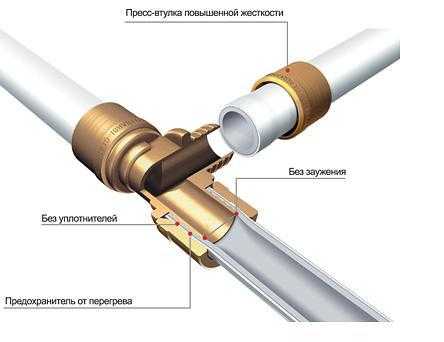

Монтаж сшитого полиэтилена при базовых знаниях технологического процесса по соединению материала проводится без затруднений. Трубы монтируются на фитинги.
Второй вариант сборки сшитого полиэтиленового трубопровода заключается в сварочном процессе. Он состоит из правильно установленного спаечного режима и соединительного сплава. Для сварки полиэтилена используют специальный инвертор.
Перед процессом соединения необходимо произвести обрезку труб до определенного размера на фитинги с дальнейшей зачисткой заусениц. Фитинги дают возможность соединить трубы из разного материала, чего невозможно достичь сваркой.
Трубы для спайки помещают в станок и производят расплавку торцевых частей. По завершению заполнения стыков сплавом края изделий прижимаются, и оставляются в таком положении до полного скрепления. Сварка является самым прочным способом соединения водопроводной линии, где не предусмотрены фитинги.
Если трубные отрезки небольшого размера, и такая магистраль предназначена для дома с небольшой площадью, сборка проводится через фиксирующие фитинги.
Они не требуют дополнительного оборудования, и затягиваются на трубах разводным ключом. Фитинги легко поддаются демонтажу и позволяют собрать воедино любого размера трубы, так как фитинги выпускаются с разным диаметром.
Если магистраль для водопровода собирается с труб небольшого размера, фитинги затягиваются вручную, большие детали затягиваются сантехническим ключом. С учетом диаметра трубопровода монтаж будет разниться. Данный вид соединения наиболее приемлем в частном строительстве, где требуется создание водопровода.
Холодное водоснабжение
Для использования воды в хозяйстве, а также для питья, трубы из полиэтилена должны иметь диаметр 60 мм с плотностью стенок в 4,5 мм. Допустимые нормы давления должны составлять 1 Мпа. Можно подобрать любые размеры изделий для водопровода с холодной водой: для этого стоит обратить внимание на цветную маркировку, где синяя линия означает широкие размеры, которые не всегда подойдут для частной магистрали.
Кроме главных технических особенностей, прокладка сшитого полипропилена для питьевой воды позволяет подавать воду без привкуса металла, который часто бывает при установке металлического трубопровода. В обустройстве холодного водоснабжения в доме полиэтиленовые трубы наиболее приемлемы, полностью вытесняя с рынка металлические.
delovvode.ru
