Водяной теплый пол от центрального отопления – Теплый пол от системы центрального отопления

Содержание

Теплый пол от системы центрального отопления

Подключение системы теплого пола к трубопроводам центрального отопления – мероприятие, имеющее ряд технических решений. Чаще всего водяные теплые полы подключают к системам автономного отопления, но существует возможность работы этого комплекса и от централизованного отопления.

Управляющие компании редко идут на предоставление разрешения подключения теплых полов к системам центрального отопления. Это обусловлено крупным значением гидравлического сопротивления полов, внесением дисбаланса в работу всей системы. Поэтому чаще всего подключение к центральному отоплению производится нелегально. При легальном подключении обязательным условием является установка теплосчетчика.

Без теплосчетчика при наличии общедомового прибора учета потребленного тепла лишние гигакаллории будут распределяться между всеми жителями. Этого управляющие компании допустить не могут.

Виды систем центрального отопления

Существует три основных вида схем центрального отопления в многоквартирных жилых домах:

  1. Однотрубная схема;
  2. Двухтрубная схема;
  3. Схема с централизованными стояками и поквартирным подключением.

Разрешения на подключение к однотрубной и двухтрубной системе можно добиться только при применении узла теплого пола с теплообменником. Причем узел оборудуется прибором учета потребленного тепла. Даже в этом случае УК часто отказывают в подключении, обосновывая отказ малым диаметром и низкой пропускной способностью стояков.

Получить разрешение на подключение к «ленинградке» и двухтрубной системе иными техническими способами невозможно. В домах, оборудованных центральными стояками поквартирного подключения большого диаметра, получить такое разрешение возможно.

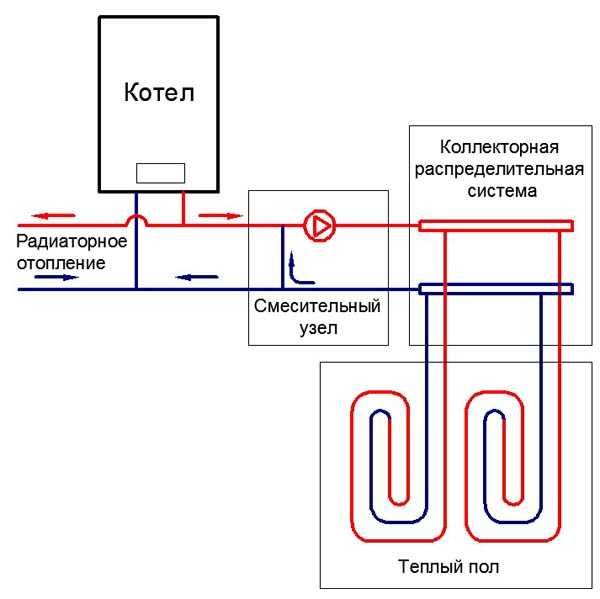

Схема узла смешения теплого пола

Грамотное подключение системы теплого пола подразумевает наличие в схеме термостатического смесителя. Это устройство предназначено для создания рабочей температуры теплоносителя в контурах напольного отопления.

Температура теплоносителя в многоквартирных домах колеблется в диапазоне от 650С до 900С. Такая температура неприемлема для теплых полов. Поверхность их будет горячей, порой даже в обуви люди чувствуют себя малокомфортно в таких условиях. К тому же температура в 900С является предельной для целостности полимерных трубопроводов – основного материала для монтажа отопления этого вида.

Температура теплоносителя в контуре должна находиться в диапазоне 40 – 500С. Поверхность пола при этих условиях имеет значение температуры поверхности от 23 до 330С. Это значение наиболее комфортно для человека и теплового режима.

Достижение такой температуры обеспечивается смешением горячей воды из подающего трубопровода с некоторым количеством остывшего теплоносителя из обратного трубопровода. Термостатические смесители по способу управления подразделяются на 3 вида:

  1. Ручные;
  2. С термоголовкой;
  3. С сервоприводом и выносным датчиком накладного или погружного типа.

Ручные устройства имеют температурную градуированную шкалу, установленную на приводе (маховике) изделия. Маховик может быть заменен термоголовкой различных модификаций, также оснащенной шкалой регулирования. В этом случае управление работой смесителя производится в автоматическом режиме.

Самыми точными являются термосмесители с выносным датчиком. Датчик может отбирать температуру воды в контурах, может применяться контроль по температуре воздуха в отапливаемом помещении.

По гидравлическому направлению смесители разделяют на 2 вида:

Способы подключения теплого пола

Существует несколько методов подключения водяных теплых полов к системе централизованного отопления. Зачастую схемы организуются без смешения, снижение температуры полов производится количественным способом, регулировкой объема протока теплоносителя.

Основные точки подключения теплого пола:

  1. Радиатор отопления;
  2. Стояки отопления однотрубной или двухтрубной системы;
  3. Трубопроводы ввода/вывода поквартирного подключения.

Подключение водяного теплого пола к радиатору отопления

Водяные теплые полы чаще всего подключают к радиаторам отопления. При этом подключении полы могут дублировать работу отопительного прибора или выполнять функцию независимого отопления. При всех способах подключения наблюдается снижение эффективности работы радиатора. Это вызвано возвратом в прибор холодного теплоносителя из обратки теплых полов. В целом же температурный фон помещения не страдает от этого, снижение компенсируется полами.

Основное направление привязки полов в этом случае – заглушки на обратной стороне радиатора, противоположной стороне подключения. Их заменяют на проходные заглушки, к которым через запорно-регулирующую арматуру подключают узлы и трубы теплого пола.

Во всех вариантах подключения пола должен быть применен циркуляционный насос малой мощности. Это вызвано большим сопротивлением комплекса полов – вода из системы отопления просто не будет циркулировать по трубам.

Насос лучше всего использовать со ступенчатым регулированием скорости вращения рабочего колеса. Это дает дополнительную возможность для регулирования. Трехскоростные насосы имеют среднюю электрическую мощность в пределах 50 – 70 Вт.

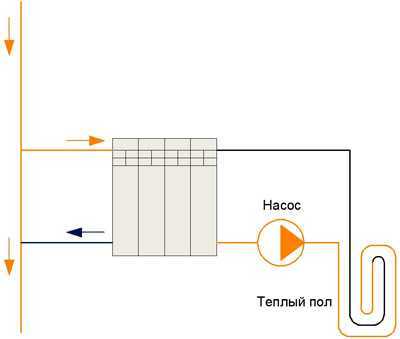

Простейшей является схема прямого подключения, когда трубопроводы одного контура подключаются к одному радиатору. В этом случае устанавливаются краны на входе и выходе из контура, причем желательно применить хоть один вентиль. Он нужен для регулировки величины потока.

Эта схема является самой неудачной в гидравлическом плане. Возникновение подобного элемента отрицательно отразится на работе стояка в целом, скорее всего — будет замечено жильцами соседних квартир. Полное закрытие арматуры на входе в контур может повлечь работу насоса в режиме «сухого хода» и выход из строя.

Улучшенная версия предыдущей схемы – схема с монтажом байпаса контура и установкой на нем термостатического вентиля. В этом случае улучшится качество регулировки температуры теплоносителя. Вентиль на байпасе будет разбавлять подачу теплоносителем из обратки.

При этом гидравличекий режим работы несколько улучшится – в напольное отопление будет отбираться меньшее количество воды, что положительно скажется на работе стояка. Качество регулировки хоть и улучшится, но по-прежнему будет желать лучшего.

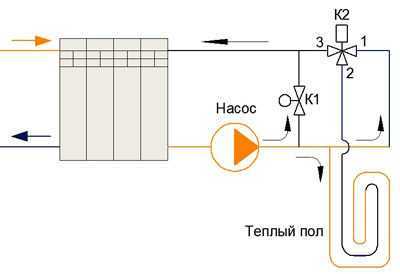

Лучшей конфигурацией при прямом подключении является схема с термостатическим смесителем.

Гидравлический режим работы аналогичен характеру работы второй схемы (с байпасом). Регулирование температуры качественно улучшается. Организация байпаса при подобной гидравлической схеме теряет смысл, хотя сеть пестрит схемами с подобными нелепыми «художествами» копирайтеров.

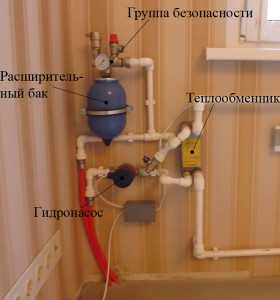

Оптимальный вариант подключения – использование специального узла с теплообменным аппаратом.

Вода контура нагревается теплоносителем центральной сети в теплообменнике, осуществлено полное гидравлическое разделение систем. Узлы оборудуются циркуляционным насосом, термостатическим смесителем и двумя распределительными коллекторами. Подобные узлы оптимальны при поквартирном подключении к сети центрального отопления – они не вносят гидравлический и температурный дисбаланс, имеется возможность интеграции с теплосчетчиком.

В заводских узлах управления чаще всего вместо трехходового смесителя используется четырехходовой. Такая система является лучшей версией в плане гидравлического и температурного регулирования.

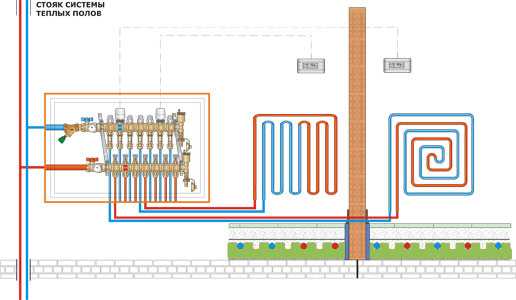

Подключение теплого пола к стояку

Другим техническим решением в выборе точки подключения является врезка непосредственно в стояки отопления (однотрубной и двухтрубной схемы). Подключение осуществляется 4 способами:

  1. Параллельно;
  2. Последовательно;
  3. С организацией байпаса и без него;
  4. С установкой вентиля на байпасе и без него.

Рекомендуется всегда монтировать байпасную линию, независимо от типа подключения. Байпас позволит беспрепятственно отключить полы при разгерметизации, при этом не нарушится режим работы стояка отопления.

Краны и вентили на байпасах запрещены управляющими компаниями. В случае нелегального монтажа кран все же имеет смысл установить – это позволит проводить небольшую корректировку количества теплоносителя, проходящего по трубопроводу стояка и через контуры полов.

Особенности подключения теплого пола

Подключение теплых полов к централизованному отоплению имеет целый ряд особенностей. Теплоноситель системы отличается низким качеством и засоренностью твердыми частицами, растворенными солями жесткости, частицами ржавчины и так далее.

Поэтому после запорной арматуры точки подключения в обязательном порядке устанавливается фильтр грубой очистки. Это частично предохранит от образования засоров трубы, вмонтированные в пол, продлит срок службы термостатических вентилей и смесителей.

Постоянное явление в центральном отоплении – завоздушивание системы, образование воздушных «мешков» в мертвых зонах. Полы, выполненные из полимерных (пластиковых) труб, подвержены кислородной диффузии – проникновению воздуха через материал стенок трубы. Для нейтрализации этого эффекта устанавливают ручной или автоматический воздухоотводчик.

При легальном подключении и сооружении теплых полов по принципу «сухого» пола владельцу квартиры нужно приготовиться к увеличению платежей за отопление. Напольное отопление по «сухому» принципу монтируется не в бетонную стяжку, а в металлические или деревянные направляющие, затем закрываются материалами отделки с высоким тепловым сопротивлением.

В этой конструкции присутствует воздух – мощный теплоизолятор. Поэтому, чтобы достичь температуры поверхности пола в 300С, потребуется большее количество тепла для преодоления теплоизолирующих свойств материалов.

Выбор материалов для теплого пола

Основными элементами водяного теплого пола являются трубопроводы и теплоизоляция. Для монтажа теплых полов применяются трубопроводные системы из следующих материалов:

  1. Сшитый полиэтилен;
  2. Металлопластик;
  3. Полипропилен;
  4. Медь;
  5. Нержавеющая сталь.

При выборе материала труб нужно руководствоваться схемой, которая будет применена при подключении полов к центральному отоплению. При прямом подключении не следует применять полимерные системы – срок службы их при высоких температурах значительно сокращается. В этом случае нужно применять медные или гофрированные нержавеющие трубы с полимерным покрытием.

Медные отожженные трубы обладают отличными качествами – гибкостью, высокой теплоотдачей. Если применяемая полимерная труба имеет условный диаметр 20 мм, ее можно заменить медной трубой с наружным диаметром 15 мм. Это может уменьшить толщину общей конструкции полов. Медные трубы не чувствительны к высокой температуре. Подробнее о видах труб для водяного теплого пола можно прочитать здесь.

При выборе теплоизоляции нужно руководствоваться толщиной будущего «пирога» теплых полов. Чем больше будет толщина изоляции – тем большее значение получит общая толщина конструкции. К тому же при разнице уровней полов в комнатах стяжка для выравнивания может достигать предельной толщины. Это отнимает объем у помещения, увеличивает весовую нагрузку на перекрытие.

Поэтому не нужно применять толстые маты, пенополистирольные плиты с толщиной более 20 – 30 мм. Лучше использовать рулонный пенофол толщиной 5 – 10 мм с отражающим фольгированным слоем. Для устранения негативного влияния бетонного раствора на алюминиевую фольгу следует накрыть пенофол полиэтиленовой пленкой.

Принцип построения водяного теплого пола одинаков для всех описанных схем, методику сооружения легко можно найти в статейном материале всемирной сети.

Нужен ли теплый пол в квартире?

Ответить на этот вопрос однозначно нельзя. У строительства системы теплого пола есть преимущества, имеются и недостатки.

Основным преимуществом является комфортность отопления. Нелегальное подключение позволяет использовать тепло для увеличения температуры в помещениях, не платить за это.

Но существуют и весомые недостатки:

  1. При обнаружении нелегального подключения владельцу квартиры грозит крупный штраф, полы придется демонтировать.
  2. При разгерметизации трубы зачастую приходится вскрывать значительные участки пола, снимать плинтуса, ламинат, плитку. Для ремонта открытых стояков радиаторного отопления этого не требуется, зачастую ремонт проводят работники управляющих компаний.
  3. При засорении трубы невозможно определить место засора – придется полностью вскрывать все полы.
  4. Истечение срока службы труб также требуется полный демонтаж существующей конструкции напольного отопления.
  5. При проведении постоянных вскрышных работ возникнут серьезные разногласия с соседями из-за нарушения режима тишины.
  6. Из-за низкого качества теплоносителя придется проводить частую чистку фильтра, порой ежедневно.
  7. Стоимость материалов и работ по сооружению теплых полов значительно превосходит затраты на радиаторное отопление.
  8. Необходимо размещать узлы циркуляции и смешения, а они не всегда гармонично вписываются в интерьер.

Водяные теплые полы – конфигурация отопления, предназначенная, прежде всего, для автономных индивидуальных систем. В централизованном отоплении квартиры неплохим аналогом обогрева «зон комфорта» — ванной, кухни, туалета – является электрический нагревательный кабель, мат и прочие разновидности изделий электрического нагрева пола.

Решение по строительству теплого пола, подключение его к централизованному отоплению – личное дело каждого владельца квартиры. Оно принимается после анализа всех факторов, описанных в нашей статье.

(Просмотров 1 084 , 2 сегодня)

Рекомендуем прочитать:

greypey.ru

Водяной теплый пол от центрального отопления в многоэтажном доме

Все знают прелести комфорта теплого пола. Но цена комплекта электрического теплого пола, а в дальнейшем и ежемесячные счета за потребленную электроэнергию могут несколько омрачить удовольствие от такого комфорта. Отличная альтернатива – водяной теплый пол. Если дом или квартира имеет автономное отопление – практика уже распространенная, опыт можно почерпнуть в разных статьях, обзорах. Но что делать, если квартира находится в многоэтажном доме с центральным отоплением? Ничего не поделаешь – нужно делать водяной теплый пол от центрального отопления.

Для такого эксперимента были выбраны кухня и ванная. Керамическая плитка очень располагает к теплому полу, особенно зимой. Итак, с чего же начать?

Проектирование работ по устройству теплого пола

Выбор основного материала теплого пола остановился на металлопластиковой трубе 16 мм. Подключать решили просто вместо батареи как наиболее простой способ, убрав батарею как таковую из комнаты.

Тут необходимо отдельно отметить, что из-за разницы в полезной площади теплого пола и батареи, эффективность первого выше и соответственно температура для обогрева комнаты нужна меньше. То есть температура теплоносителя в стандартных батареях слишком высокая для теплого пола. Компенсировать излишне высокую температуру можно замедлив поток воды в системе. Был поставлен точный закрывающий краник для регулирования.

Для этих целей можно использовать краник с биметаллической пластиной, который сам регулирует поток в зависимости от температуры в комнате. Последовательно в укромном месте был установлен шаровой краник и устройство для автоматического стравливания воздуха.

Шаг укладки труб теплого пола был выбран из соображений 15-25 см и равномерного распределения по комнате.

Расстояние от стен — 10 см. Максимальная длина одного контура — 120 м. В данном случае хватило по одному контуру на кухню и ванную.

Схема укладки трубы – улитка. То есть, раскручивание пары «подача-обратка» выполнялось от центра комнаты к краям по спирали. Так получается более равномерное распределение тепла по комнате за счет чередования горячей трубы прямой подачи и охлажденной трубы обратного хода. На кухне под холодильником и мебелью теплый пол не закладывается, в ванной – можно положить по всей площади пола, что бы помещение хорошо просыхало.

Подготовка основания пола

Удалить старую стяжку пола оказалось задачей пыльной и тяжелой. Была попытка выдолбить канавки ровно для труб, но стяжка все равно крошилась. Было принято решение, что проще удалить всю стяжку. Мусора получилось очень много. В результате стяжка была удалена, неровности несущей плиты убраны.

Монтаж водяного теплого пола от центрального отопления

Первый слой нового покрытия – гидроизоляция. Был выбран самый простой в использовании способ – гидроизолирующая цементная смесь, которая наносится тонким слоем широкой жесткой кистью в два-три слоя. После высыхания гидроизоляции (1-2 часа на каждый слой), укладываем следующий слой.

Второй слой — подложка из вспененного полиэтилена толщиной 1 мм с наклеенной алюминиевой фольгой. Подложку располагаем фольгой вверх. Стыки склеиваем скотчем (лучше металлизированным ) – чтобы не расползалась.

Третий слой – сетка для армирования с ячейкой 10 см. Она дает дополнительную прочность нашей стяжки, за сетку будет крепиться труба. Укладываем листы сетки с перекрытием 15 – 20 см и увязываем монтажной проволокой.

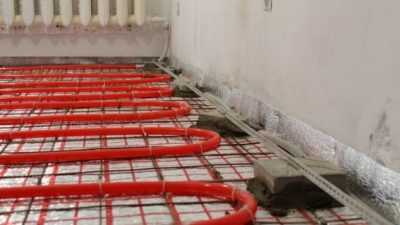

Четвертый слой – металлопластиковая труба. Укладку начинаем от точки подключения к системе отопления.

На каждом изгибе фиксируется пластиковыми хомутами.

Труба может начать топорщиться в разных местах – можно ее временно придавить подручными средствами. После укладки всего контура, труба фиксируется цементными лепешками.

Даем лепешкам схватиться и убираем все ненужные подручные пригрузы.

Пятый слой – стяжка. По контуру комнату обклеиваем гидробуфером – обычная ленточка 15 см шириной не пропускающая влагу.

Можно обойтись и обрезками подложки или просто уложить ее с запуском 15 см на стену.

Выполняется самая обычная цементно-песчаная стяжка, только в нее добавляется присадка для теплых полов. Как ни странно – нашлась в строительном магазине очень легко. Цементную смесь делаем не очень жидкую, наносим частями и выравниваем с помощью правила и уровня.

Стяжка, выполненная на кухне.

Так как площади небольшие и идеально ровной поверхности для укладки плитки не требовалось, маяки для стяжки пола не выставлялись.

Даем несколько дней выстояться. Шестой слой – финишная отделка.

Вид пола санузла до отделки плиткой.

Грунтуем, кладем керамическую плитку на пол.

Выполненный водяной теплый пол от центрального отопления эксплуатируется 2 года. На данный момент замечаний, нареканий – нет.

buildip.ru

Как сделать водяной теплый пол от центрального отопления?

Домашний уют во многом обусловлен тем микроклиматом, который царит в доме. Однако центральная система отопления далеко не всегда позволяет создать желаемые условия, поэтому часто наилучшим выходом оказывается система теплого пола, которая эффективно справляется со своей задачей даже в лютый холод, обеспечивая быстрый и качественный обогрев. Помещение прогревается наиболее равномерно, в квартирах на первых этажах это настоящее спасение. Из этой статьи Вы узнаете, как правильно подключить водяной теплый пол к центральному отоплению при помощи пластинчатого теплообменника.

Устройство теплообменника, как посредника

Но сначала давайте подробно рассмотрим, как именно он работает. Итак, теплообменники рассматриваемого типа делятся на неразборные (паяные) и разборные, их производят из самых различных материалов. Стать и латунь предусматривают использование в условиях сильного давления. Медные варианты с большим успехом применяются в пивной промышленности, они удобны для резкого охлаждения пива, тут высокое давление отсутствует, зато нужна хорошая скорость теплопроводности, которой как раз таки и обладает данный цветной металл. Поэтому данный теплообменник подходит для подключения водяного теплого пола к центральному отоплению.

Вообще такие теплообменники имеют широкую сферу применения, их успешно задействуют в системах охлаждения, отопления, при работе с химикатами, вместе с солнечными коллекторами при подключении к бойлеру и так же при подключении водяного теплого пола к центральному отоплению.

Для чего нужен теплообменник?

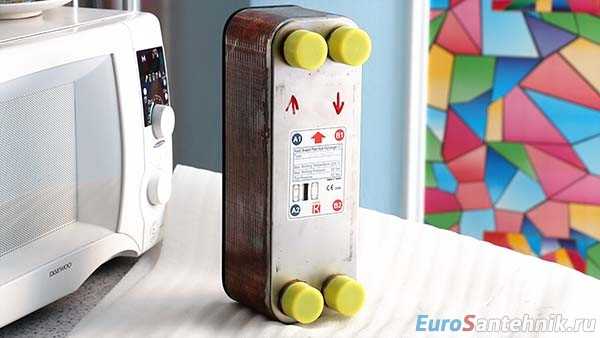

Рассмотрим пластинчатый неразборный теплообменник. На корпусе присутствует четыре выхода, то есть два контура. Устройство разделяет потоки по давлению, по температуре и т. д., может применяться для охлаждения, однако, нам он необходим для отопления, чтобы обеспечить правильное подключение теплых полов. На один контур подключается данная система, а на другой – ТЭЦ. Прямое подключение водяного теплого пола к центральному отоплению может быть связано с опасностью быстрого выхода из строя теплых полов, так как для теплоносителя ТЭЦ свойственны высокие температуры, сильное давление, здесь также специальные химические реактивы и множество мусора. Все эти факторы явно не поспособствуют продлению срока службы теплых полов.

Так, теплообменник позволяет создать в домашних условиях автономную систему теплого пола с незагрязненной водой и оптимальным давлением. С одной стороны пластины идёт грязная вода от ТЭЦ с большим давлением, а с другой – чистая вода от нашей автономной системы с маленьким давлением. Такая пластина обеспечивает четкое герметичное разделение, качественную теплопередачу, смешивание потоков полностью исключается. Число таких тонких пластин определяет мощностные характеристики теплообменника.

Подбор теплообменника для подключению ТЭЦ

Для того, чтобы правильно подобрать теплообменник для подключения водяного теплого пола к центральному отоплению, нужно определить степень загрязненности теплоносителя, чтобы понять, насколько вода нуждается в очистке. Если налет небольшой, то вполне хватит фильтра грубой очистки, задерживающего в себе стружку и окалину. Такой фильтр можно очистить специальными средствами, если через какое-то время он загрязнится и потребует очистки.

На каждом теплообменнике обязательно имеется информация о типе изделия, фирме-производителе, указывается максимальное и тестовое давление, максимальная рабочая температура, схема расположения крепления, обязательно обозначение контуров, которые могут располагаться как по диагонали, так и в вертикальной плоскости. Специальная стрелка показывает направление монтажа изделия, то есть, в каком именно положении его следует устанавливать. Важно понимать, как происходит отток теплоносителей. Сама циркуляция осуществляется за счет так называемого циркуляционного насоса.

На схеме в паспорте обычно можно найти, как правильно осуществить установку. Например, один из вариантов – прижать изделие к стене крепежной лентой или консолью и, воспользовавшись специальным уголком, прикрутить. Фильтры являются обязательными к установке, необходим хотя бы грубый фильтр.

Монтаж теплообменника

Монтаж чаще всего осуществляется по вертикали. Диаметр подключения, габариты и мощность подключения водяного теплого пола к центральному отоплению могут быть разными в разных устройствах. Особое внимание хочется уделить именно диаметрам подключения. Мощность лучше брать с запасом, ведь этот параметр не соотносится с размерами, разница может составить лишь несколько сантиметров. При этом увеличивается инерция теплосъема. Это актуально в особенности в тех случаях, когда температура от ТЭЦ не слишком высокая, например, если она составляет не более семидесяти градусов.

После того как установлен распределитель теплого пола, на него собирается насос с трехходовым клапаном. Далее осуществляется монтаж электрокотла (для межсезонного использования), включая необходимое навесное оснащение.  То есть, сначала соединяется подача теплообменника от котла, затем врезаются тройники, распределитель с клапаном соединяется, ставятся термометры и в наиболее удобном месте устанавливается расширительный бак, например, можно сделать это под раковиной. Необходимо осуществлять монтаж таким образом, чтобы был обеспечен удобный доступ ко всему оборудованию.

Посмотрите подробное видео по тому, как подключить водяной теплый пол к центральному отоплению через теплообменник:

Если схема была смонтирована неверно, то последствия могут быть негативными, поэтому ошибок допускать ни в коем случае нельзя. Лучше доверить такую работу опытным профессионалам, которые в курсе всех возможных нюансов.

eurosantehnik.ru

подключение в квартире и на лоджии

Оптимальный микроклимат во всех комнатах квартиры может обеспечить установка теплого водяного пола; более того, это позволит также сэкономить на нагреве теплоносителя. Такой водяной пол подключают, в том числе, и к центральной магистрали отопления; для этого существует несколько схем. В этом случае вода циркуляционным насосом нагнетается непосредственно в нагревательный контур. В данной статье мы расскажем о том, как подключить теплый пол к центральному отоплению.

Теплый пол от центрального отопления: возможности

На самом деле, такая возможность в определенной мере ограничена действующим законодательством. А потому если вы хотите сделать все самостоятельно, не обратившись за разрешением в соответствующие органы, то это может привести к проблемам, например, к штрафным санкциям и требованию демонтажа всех незаконных конструкций. А связаны такие трудности с действующим запретом на последующую модернизацию и изменение имеющихся схем коммуникаций в квартире, которая обогревается от центрального отопления.

Так, при присоединении теплого пола к центральной магистрали возникает разница температур. В центральной сети температура обычно поддерживается на уровне 70-90 градусов по Цельсию; между тем, уже при 50 градусах может начаться деформирование финишного покрытия системы теплых полов. Однако есть несколько схем, по которым подключение центрального отопления осуществляется без вреда для теплого пола.

Так, одна из схем основана на монтаже стационарного тепло-пункта со специальным циркуляционным насосом, который играет в ключевую роль в системе. При наличии в квартире единственного выхода к отопительной системе, то присоединение водяного обогрева производится по принципу радиаторных батарей.

Чтобы сделать теплый пол от центрального отопления, в первую очередь, следует правильно выбрать трубы. Последние располагают на базовом полу змейкой и крепятся угловыми соединениями. Имейте в виду, что после монтажа системы она будет залита цементной стяжкой; а это означает, что при деформации какого-либо участка, для устранения проблемы, придется менять монолитное напольное покрытие полностью.

В альтернативной схеме подключения пола к центральному отоплению используется обратный патрубок радиатора, к которому и присоединяется обогревательный контур. Правда, в этом случает понадобиться установить запорную арматуру. А вообще монтаж отопления должен проводиться с ориентировкой на замкнутую систему.

Минусы подключения к централизованному отоплению

Есть очевидные недостатки у большинства подобных схем:

  • высокий риск выхода из строя какого-нибудь элемента системы;
  • со временем в доме появляются участки с неравномерным распределением тепла;
  • сложность монтажа;
  • возможные проблемы с разрешением от соответствующих ведомств.

Чаще всего используется вариант, в котором в квартиру входит сразу прямой и обратный трубопроводы центрального отопления. А вот если разводка вертикальная, то специальный тепловой пункт посредством пола будет рассредоточивать тепло по всем помещениям. Но количество тепла, которое вы буде получать от центральной сети все же строго ограничено. В настоящее время теплые полы подключают по независимой или по зависимой схеме. Рассмотрим каждый вариант более подробно.

Как сделать теплый пол от центрального отопления через отдельный вход

Сразу стоит оговориться, что какую бы вы схему не выбрали, многое будет зависеть от качества теплоносителя в центральной сети. Так, в системе водяного пола имеется большое число игольчатых клапанов, и если в воде будут твердые частицы, то они могут серьезно засорить трубопровод и привести к его поломке.

Как правило, трубы водяного пола к коллектору центрального отопления привариваются. Такая схема имеет свои преимущества:

  1. в коллектор домашней системы подается теплоноситель с постоянной температурой благодаря установке особого термостатического клапана;
  2. кроме того, необходимую температуру можно выставить с использованием трехходового клапана, также оснащенного термостатом;
  3. а установка специального байпаса обеспечивает еще и минимальный расход воды, после того, как клапаны закрываются.

Однако в такой нагревательной схеме требуется защитить циркуляционный насос от работы последнего всухую. Это можно сделать при помощи регулирования давления или потока. Кроме того, нередко используются термостат накладного типа, отключающий насос при снижении температуры до 20 градусов по Цельсию. А чтобы управлять системой более надежно, можно вместо термостатического клапана установить специальный регулятор, корректирующий температуру теплоносителя в зависимости от температуры в комнате.

Использование вертикальной разводки

Данный способ основан на реконструкции имеющейся системы радиаторов. Как известно, каждый радиатор имеет свои лимиты расхода теплоносителя. Последние обычно выставляются при помощи клапана регулировки.

Схема теплого пола от центрального отопления

На самом деле при подключении к стояку водяного обогрева можно получать в два раза больше тепла, чем от обычных радиаторов. Связано это с тем в подающем и обратном трубопроводе температура обычно примерно в два раза больше, чем в трубах водяного пола. А потому если в квартире, например, четыре стояка, то горячую воду можно брать из двух, а от остальных теплоноситель может проходить транзитом. Как правило, такая система состоит из следующих элементов:

  • стояков двухтрубной системы обогрева;
  • клапана балансировки;
  • привода для трехходового клапана;
  • трехходового клапана.

Однако для реализации такой схемы, придется поменять старые батареи на новые теплообменники. На гидравлический режим работы стояка это не может повлиять никак, так как настройки клапанов балансировки останутся прежними.

Вторичный контур водяного пола в этом случае подключается параллельно. Если делать балансировку теплообменников во втором контуре проблематично, то следует использовать трубы ПВХ, одинаковые по длине.

Вертикальная разводка с однотрубной системой

Такую схему можно монтировать даже в течении одного дня; здесь также производится реконструкция старой системы отопления. При этом в однотрубной системе нельзя контролировать расход теплоносителя. Теплый пол в этом случае подключается к центральной сети через стояк. Для реализации этой схемы один из радиаторов просто меняется на контур водяного пола в комнате.

При этом разница температур в сети и контуре не должна превышать 5-10 градусов. Данная схема считается зависимой, поскольку только один радиатор в комнате можно поменять на водяной пол. А управляется температура при помощи циркуляционного насоса, который контролируется комнатным термостатом.

Особенности подключения

Использовать центральную сеть для более эффективного обогрева можно; существует возможность даже (при наличии соответствующего разрешения) даже сделать теплый пол на лоджии. Однако при реализации любой схемы следует учитывать следующие нюансы.

К централизованной системе теплый подсоединяется к боковым входам коллекторов, с применением специальных фитингов. Стяжка под финишным покрытием должна быть толщиной в три сантиметра, и армирована сеткой; последняя укладывается поверх труб ПВХ. Если используется ламинат, то дополнительный утеплитель под него не нужен – это только снизит показатели теплоотдачи. В местах прохода труб сквозь стены рекомендуется применять гофрированные трубки.

Ни в коем случае нельзя использовать напрямую циркулирующий в центральной сети теплоноситель. Большинство применяемых механизмов и узлов конструкции выдерживают давление от 1 до 2,5 атмосфер, тогда как в центральной системе давление может поднимать и до 16 атмосфер.

Какую схему выбрать, зависит и от площади помещения. Так, если размеры комнаты превышают 30-35 квадратных метров, то лучше сделать несколько подключений, но к разным коллекторам.

YouTube responded with an error: Daily Limit Exceeded. The quota will be reset at midnight Pacific Time (PT). You may monitor your quota usage and adjust limits in the API Console: https://console.developers.google.com/apis/api/youtube.googleapis.com/quotas?project=268921522881

Загрузка…

otoplenieblog.ru

Теплый пол от центрального отопления в квартире

Различные системы, осуществляющие подогрев пола в жилых домах, функционирующие совместно с традиционными устройствами отопления, позволяют равномерно распределить тепловую энергию в пределах всего объема помещения. В настоящее время широкую популярность обрели системы электрического подогрева. В качестве альтернативного варианта возможна реализация технического решения, которое называется теплый пол от центрального отопления. Подобная схема позволяет подогревать пол поступающей от отопительного котла водой.

Наверняка, многие владельцы квартир не раз задумывались о возможности создания в своей квартире теплого пола, подключенного к централизованному отоплению. Поговорим о возможности реализации подобного технического решения, а также коснемся присущих ему достоинств и недостатков.

Сразу необходимо отметить, что действующее законодательство запрещает производить какие-либо изменения схем трубопроводов многоквартирных домов, подключенных к трубопроводам централизованного отопления. Если вопреки существующему запрету подключить водяной пол к трубам отопления, циркулирующая в данной системе теплого пола вода будет существенно терять свою температуру. Как следствие, в жилищах, подключенных к этому стояку соседей, будет поступать охлажденный теплоноситель, а значит, температура воздуха здесь будет значительно ниже установленных санитарно-гигиенических норм.

Таким образом, сделать теплый пол от центрального отопления, могут только владельцы частных домов или же хозяева квартир, которые находятся в домах, оборудованных специальными стояками, позволяющими подключать к ним трубы теплого водяного пола.

Достоинства и недостатки

Водяной пол, подключенный к трубопроводам отопления дома, характеризуется целым рядом неоспоримых достоинств, основными их которых являются следующие:

  1. Теплый пол от центрального отопления абсолютно безопасен с экологической и санитарно-гигиенической точки зрения.
  2. Сравнивая данную систему с другими разновидностями теплых полов, необходимо отметить, что расходы, связанные с ее монтажом и последующей эксплуатацией намного ниже.

Если сравнивать водяной пол со своим широко популярным электрическим аналогом, следует отметить следующие достоинства первого:

  • подключенный к системе централизованного отопления теплый пол не генерирует опасного для здоровья человека электромагнитного излучения;
  • смонтированный в квартире пол из водяных труб не несет в себе потенциальной опасности возгорания;
  • расчет мощности электрического пола должен быть выполнен очень точно, так как даже самая малейшая неточность может привести к тому, что теплый пол либо будет греться слабо, либо будет перегреваться.

Отдельно, необходимо отметить присущие теплому водяному полу недостатки:

  1. При использовании в ходе монтажа некачественного исходного материала, очень велика вероятность порыва труб, что может обернуться множеством негативных последствий.
  2. Монтаж системы теплого водяного пола лучше всего производить во время строительства дома, до той поры пока не смонтированы инженерные системы. Иначе, реализация этого решения обернется очень большими затратами.

Однако, необходимо отметить, что работой электрического пола управлять гораздо легче. Специальный электронный регулятор системы способен поддерживать температуру в квартире на заданном уровне с очень большой точностью. Регулировка возможна в широком диапазоне.

Как сделать теплый водяной пол своими руками?

Процесс монтажа весьма прост. Сделать водяной теплый пол своими руками может любой домашний мастер, обладающий навыками выполнения строительных работ. Все, что необходимо, это четкое соблюдение всех пунктов изложенной ниже инструкции.

схема монтажа теплого пола

Инструкция

Монтаж теплого пола, подключенного к централизованной системе отопления, выполняют, соблюдая следующую последовательность операций:

  1. В квартире, где будет смонтирован теплый водяной пол необходимо полностью удалить старый черновой пол, вплоть до стяжки.
  2. Предназначенное для последующей укладки водяных труб основание необходимо сделать идеально ровным. Для этой цели используют выравнивающие составы или цементно-песчаный раствор.
  3. После того как материал выравнивающего слоя полностью высохнет, его поверхность нужно укрыть гидроизолирующей пленкой.
  4. Поверх гидроизолирующей пленки необходимо уложить слой утепляющего материала.
  5. В стыках пола и стен следует проложить демпферную ленту.
  6. Слой утеплителя необходимо укрыть фольгированным полиэтиленом.
  7. Далее, укладывают стальную армирующую сетку.
  8. На данном этапе в отопительную систему пол названием «теплый водяной пол» необходимо вмонтировать трубы, по которым будет происходить движение теплоносителя. Трубы укладывают согласно ранее разработанной схемы. Каждая из водяных труб должна быть прикреплена к армирующей сетке хомутами из пластика.
  9. После того как все трубы смонтированы и подключены к системе отопления дома, необходимо подать воду и на протяжении последующих суток проследить за отсутствием протечек.
  10. Трубы системы необходимо сделать невидимыми. Для этого их скрывают под слоем стяжки толщиной 5-7 см. Для приготовления стяжки используют бетон марки М300 или же готовую смесь, предназначенную для создания теплого пола.
  11. После того как материал стяжки полностью высохнет, на поверхность пола можно укладывать финишное покрытие.

Рекомендации

Чтобы созданный в квартире теплый пол был надежным, служил продолжительное время и эффективно справлялся с возложенными на него задачами, при выполнении монтажа необходимо воспользоваться следующими рекомендациями:

  1. трубы системы не следует укладывать в местах, где будет установлена мебель;
  2. трубопроводы системы теплый пол должны быть уложены так, чтобы расстояние между соседними трубами не превышало 35-40 см, а расстояние от стен было не более 20-25 см;
  3. под окном должна быть уложена труба, подключенная непосредственно к стояку.

Как можно увидеть, создание теплого водяного пола в собственном доме или же в квартире, имеющей специально предназначенный для этой цели стояк, является вполне посильной задачей, справиться с которой может каждый домашний мастер, обладающий простейшими строительными навыками.

profpoly.ru

Теплый пол от центрального отопления в квартире

Многие владельцы квартир устанавливают дополнительное отопление по причине недостаточного обогрева от центральной системы. Эта мера позволяет не только повысить качество прогреваемости помещения, но и значительно экономить на счетах за энергопотребление.

К дополнительным видам обогрева относится теплый пол или плинтус. Первый подразделяется на отопление с помощью воды или электричества. Водяной пол считается самым удачным решением по утеплению помещения, так как расходы в процессе эксплуатации снижаются.

Электрический пол укладывается реже по причине большого расхода электроэнергии, что не каждый может себе позволить. Таким образом, водяной пол устанавливается чаще как в квартирах, так и в частных домах. Однако владельцам квартир приходится сталкиваться с рядом проблем при прокладывании этого вида обогрева. Прежде всего, необходимо поставить в известность управляющую компанию дома о своем желании провести дополнительное отопление.

Специальное разрешение на установку теплого пола выдается именно этим административным органом. Незаконное врезание в центральное отопление отслеживается. При выявлении нарушения налагаются большие штрафы. Сделать теплый пол можно только с согласия администрации дома.

Разрешение от управляющей компании

Получить этот документ весьма сложно. Согласие сторон зависит от множества факторов. Система центрального отопления рассчитывается без большого запаса на несанкционированные подключения.

Если это будет только одна квартира, то на расход и общую работу отопления это не повлияет. Но желающих подключить теплый пол в многоэтажном доме немало. В связи с этим возникает угроза сбоя работы всей центральной магистрали. Ставить в известность компанию об укладке теплого пола нужно обязательно.

Первым фактором, влияющим на согласие, является тип отопительной системы в доме. Если схема конструкции предполагает два стояка, подача и обратка, получить разрешение становится возможным. Если квартиры отапливаются от одной трубы, то шансы на получение согласия равны нулю.

Любое врезание значительно снизит температурный режим в других квартирах, что повлечет за собой справедливые жалобы. Также будет учитываться местоположение теплообменника – верхняя точка или нижняя. Шансы на получение разрешения у верхних квартир возрастают, если теплообменник находится внизу и наоборот.

Проблем с установкой не возникнет только у тех, кто отключен от центрального отопления. Наличие автономного котла позволяет избежать административных проволочек. Однако наличие дополнительных датчиков для отслеживания потребления энергии необходимо.

Схема подключения к центральной системе отопления: расчеты

В случае если выдано разрешение на подключение теплого пола, можно начинать работы по монтажу. Первое, что необходимо сделать, это рассчитать общую мощность, приходящуюся на дополнительное отопление, то есть насколько заполняется теплоноситель.

Следует учесть параметры схемы водяного пола, тепловых потерь и тип радиаторов. Все эти детали просчитываются и выводится общая цифра. Рассчитать параметры будущего обогрева поможет знание мощности циркуляционного насоса. Этот этап необходим для эффективного функционирования теплого пола. Помочь сделать правильные расчеты могут специалисты, занимающиеся непосредственно укладкой теплых полов.

Немаловажным считается расчет поднятия основания. Соответственно, метод самой кладки планируется заранее. От этого будет зависеть комфорт жильцов. Низкие потолки плюс поднятие основания сможет привести к нарушению норм жилищного пространства. Именно поэтому сделать предварительный расчет и план укладки самих полов необходимо.

Классическая схема подключения

Теплый пол от центрального отопления подразумевает наличие необходимого оборудования: циркуляционный насос, коллекторная группа и датчики регулировки температуры. Подключение теплого пола осуществляется до его заливки цементом. Учитывается диаметр труб водяного обогрева, он должен составлять 12-20 мм.

Водяной теплый пол в квартире предполагает следующие элементы:

  • Насос.
  • Распределительный узел.
  • Коллектор.
  • Датчики.

Сердцем всей схемы является распределительный узел, ответственный за регулировку температуры теплоносителя. Дело в том, что температура воды в трубах подачи очень высокая. Ее необходимо охлаждать до приемлемого порога – 30-35°, иначе система теплого пола выйдет из строя.

Ключевую роль в этой конструкции играет трехходовой клапан, конфигурация которого позволяет распределять и контролировать температуру теплоносителя. Клапан сопровождается специальным датчиком, другое название термоголовка, который осуществляет терморегуляцию с помощью положения штока. Это устройство позволяет хозяину задавать необходимую температуру и экономить тем самым на отоплении.

Работает клапан очень просто. При превышении заданного температурного порога, специальная заслонка перекрывает полностью или частично горячий поток. Наличие трехходового клапана в распределительном узле необходимо.

Теплый пол от центрального отопления не будет функционировать без циркуляционного насоса. Вода всегда найдет путь наименьшего сопротивления, поэтому для эффективного распределения теплоносителя устанавливается насос. Его местоположение перед коллекторной группой и после распределительного узла. Трехходовой клапан подает уже остывший теплоноситель в насос, далее рабочая жидкость поступает в коллектор для дальнейшего распределения по контурам пола.

Коллекторная группа должна обязательно включать в себя воздухоотвод и дренажный кран. Эти элементы устанавливаются в верхней (воздухоотвод) и нижней точках (сливной кран) коллектора.

Учитывая тот факт, что рабочая жидкость не отличается чистотой, необходимо устанавливать грязевые фильтры. Таким образом, срок службы водяного пола продлевается. Грязный теплоноситель очень быстро забьет небольшие трубы водяного пола.

Эта схема является классической и работает для квартир на верхних или нижних этажах в зависимости от нахождения общего теплообменника. Если же квартира врезается на средних этажах, то схема имеет некоторые отклонения. Например, вместо трехходового клапана используется двухходовой.

Установка теплого водяного пола требует официального согласования с управляющей компанией. Сделать подключение к общей магистрали возможно, но следует соблюдать установленные нормы и правила по установке и эксплуатации оборудования. Незаконное врезание в центральную систему запрещено. Это повлечет за собой выплату больших штрафов и демонтаж водяного теплого пола.

doctorpol.ru

Водяной теплый пол в квартире от центрального отопления


Можно ли смонтировать водяные теплые полы в квартире от центрального отопления?

Водяной теплый пол в жилом помещении обустраивается сейчас очень часто. Однако такая конструкция больше подходит для частных домов, где система отопления является обособленной (автономной). Но как же быть, если нужно сделать водяной теплый пол в квартире? Здесь требуется рассмотреть все нюансы процесса монтажа. К тому же в большинстве случаев установка подобной конструкции может привести к дестабилизации теплового и гидравлического баланса между соседними квартирами. Плюс ко всему, плохо продуманная система будет сразу же выявлена проверяющими органами. Мы расскажем подробнее о реализации правильной системы напольного обогрева в квартире.

Какие проблемы могут возникнуть?

Перед тем как сделать подогрев пола, запитанный от горячей батареи, необходимо рассмотреть те трудности, с которыми может столкнуться мастер:

  • Температурная разница воды в системе. Нужно учесть, что максимальные параметры нагрева теплого пола составляют 50 градусов, тогда как в системе отопления это значение составляет 70-90 градусов. Если подключить конструкцию напрямую, то оборудование может выйти из строя, а также можно повредить напольное покрытие.
  • Запрет на монтаж теплого пола в квартирах с централизованным отоплением. Если конструкцию обнаружит проверяющий орган, хозяин жилого помещения может быть наказан достаточно крупным штрафом.
  • Если для подключения отопления был использован элеватор, то для оборудования теплого пола можно использовать только медные трубы, а они достаточно сложные для монтажа и дорогостоящие.

Какая альтернатива существует?

Если сделать теплый пол в квартире, запитанный от центрального отопления нет никакой возможности, можно выбрать альтернативные пути обустройства подогрева пола. Например, электрическую конструкцию.

Она является достаточно простой для монтажа, сделать ее можно своими руками. Также электрический теплый пол практически не влияет на отопление других квартир. Хотя здесь уже нужно учитывать мощность электрической сети.

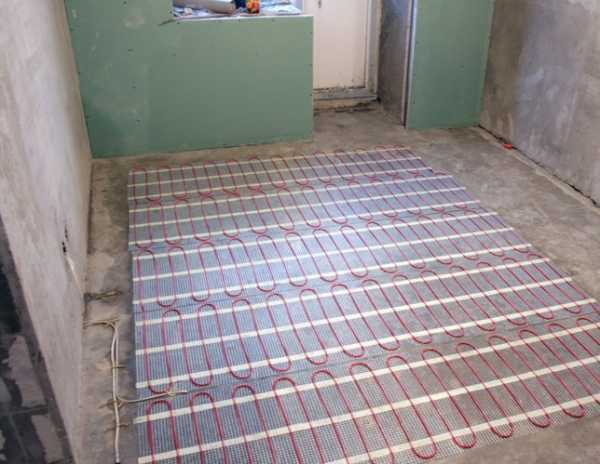

Электрический пол на основе нагревательных матов — лучшее решение для небольших площадей

Еще одним преимуществом альтернативного электрического обогрева пола является его полная законность. Современные терморегуляторы делают представленную конструкцию очень удобной для эксплуатации и позволяют снижать потребление электроэнергии. Включать такой обогрев можно даже летом, в отличие от водяной, которая работает только в отопительный период (если система подключена к батарее, если же подключение осуществлено к ГВС, то пользоваться водяными полами можно круглый год).

Варианты подключения теплого водяного пола в квартире

Если все-таки возникла потребность подключить теплый пол от центрального отопления, то нужно рассмотреть все возможные варианты монтажных схем такой конструкции, чтобы выбрать максимально подходящий в каждом индивидуальном случае. Существуют такие схемы подключения:

  1. Прямое подсоединение контура к горячей батарее. При этом используется самый примитивный маломощный насос. Этот способ считается самым дешевым и простым. Однако он наименее надежен. При использовании такого метода подсоединения конструкции нужно быть готовым к тому, что температура нагрева не будет регулироваться, а общая температура в стояке существенно снизится, что негативным образом скажется на соседях.

    Самый простой и менее надежный способ подключения

  2. Прямое соединение с использованием балансировочного клапана на байпасе. В этом случае существует возможность снизить температуру горячей воды, которая подается в контур. Для монтажа системы лучше применить трубы, диаметр которых составляет 16 мм, а длина контура не более 70 метров. Кроме того, повышенное внимание следует обратить и на выбор циркуляционного насоса. Он должен перекачивать до 5-10 л в секунду, а напор должен составлять 1-2 м.

    Ручная регулировка с помощью балансировочного клапана

  3. С подключением трехходового клапана. Если подключить теплый пол от центрального отопления таким способом, можно значительно снизить тепловой расход контуров. Термостат, который располагается на клапане, дает возможность автоматически поддерживать установленную температуру. Если в системе будет присутствовать еще и двухходовой клапан, то можно добиться того, что при сильном снижении температуры теплоносителя в батарее, он не будет поступать в конструкцию теплого пола.

    Схема с регулированием температуры с помощью трехходового клапана

  4. С запорным и двумя трехходовыми клапанами. Этот способ считается более современным, так как позволяет отрегулировать температуру теплоносителя в контурах при помощи «обратки». Двухходовой клапан при этом необходим для избегания ситуации, при которой циркуляционный насос будет работать вхолостую. Это приведет к тому, что он может быстро выйти из строя из-за перегрева. Кроме того, система будет «съедать» больше электроэнергии.

    Клапан К3 служит для регулировки температуры теплого пола с помощью обратки

  5. С выносным датчиком. Эта схема больше всего похожа на предыдущую конструкцию. Главным ее отличием является присутствие выносного датчика. Если произойдет значительное превышение заданного температурного значения, система закроет подачу горячего теплоносителя в контур. Если же вода в конструкции будет слишком охлаждена, то датчик снова откроет клапан, через который система снова наполнится горячей жидкостью. Такая схема подсоединения даст возможность избежать чрезмерного охлаждения радиаторов. Кроме того, существуют системы, на которые установлено несколько датчиков.

Об одном из вариантов подключения очень подробно рассказывает один из народных умельцев:

Следует учесть, что монтировать водяной теплый пол от центрального отопления можно на любом основании. Чтобы облегчить этот процесс, на бетонной поверхности укладывается армирующая сетка, к которой крепятся трубы. Если основание сделано из дерева, то следует сделать специальные пазы на лагах. Именно так будет фиксироваться конструкция.

Заключение и выводы

Следует отметить, что теплый пол, запитанный от центрального отопления, можно сделать своими руками, однако при этом желательно соблюдать предварительно подготовленную схему. Учесть нужно и то, что установка альтернативных систем обогрева пола может обойтись дешевле, а также занять гораздо меньше времени.

Монтаж представленной конструкции требует знаний и практических навыков. Неправильно настроенная система может привести к неравномерному распределению тепла в нескольких квартирах сразу. У кого-то тепло вообще может пропасть. Поэтому лучше отдать предпочтение все-таки электрической системе подогрева.

Вот и все особенности подключения водяной конструкции теплого пола. Нужно не забывать, что использование такой системы является незаконным, поэтому при возможности, нужно сделать ее незаметной для проверяющих органов. Оставляйте ваши комментарии, тем более, что тема для обсуждения очень интересная. И напоследок, видео подключения через отдельный теплообменник — так сказать, самая идеальная схема монтажа:

polprofy.ru

Теплый пол от центрального отопления в квартире

Напольные отопительные системы – отличный вариант создания в доме комфортных температурных условий. Они могут выступать как в качестве единственного источника тепла, так и в дополнении к централизованному отоплению. В настоящее время многие люди, которые хотят обустроить свой дом именно таким обогревательным оборудованием, ин

www.teplo-ltd.ru

РубрикаПол

Добавить комментарий
