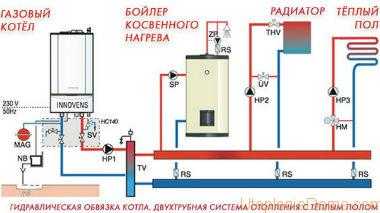

Схема как подключить водяной теплый пол к системе отопления

Сегодня мы рассмотри разные варианты подключения теплого пола к системе отопления дома. ТП может быть как единственным источником обогрева, так и комбинироваться с высокотемпературной системой, при этом обвязка выполняется по-разному.

Как правильно подключить ТП без батарей

Схема подключения ТП, в которой температура теплоносителя регулируется котлом.

Если ТП единственный источник обогрева в доме, то подключение теплого пола к системе отопления зависит от вида котла. Если у вас современный котел, заточенный под низкотемпературные системы, то монтаж контуров осуществляется напрямую через коллектор. То есть вы подачу от нагревателя пускаете прямо в гребенку коллектора. Таким же образом поступаете с обратным потоком – направляете его прямо в котел. Таким образом, теплоноситель проходит большой циркуляционный круг.

Если же на котле нельзя точно выставить температуру или же если вы хотите перестраховаться, чтобы кто-то случайно не поставил котел на максимум, то в схеме подключения теплого пола к системе отопления нужно предусмотреть узел подмеса. Он ставится перед коллектором. Основная задача – это смешивать подачу и обратку до установленной температуры.

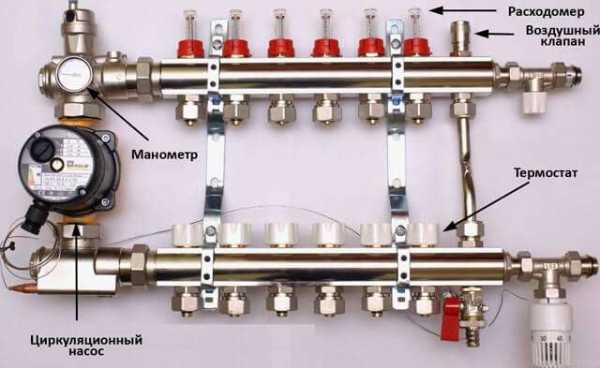

Схема как сделать теплые полы от водяного отопления со смесительным узлом:

  • подачу от котла подводим через грязевик в трехходовой термостатический клапан, в него же подводится патрубок из обратки ТП. Обратка разделяется на два потока тройником;
  • за термостатическим клапаном ставится насос – если насоса в котле недостаточно;
  • от насоса теплоноситель идет в гребенку подачи, на которой установлены ручные термостатические вентили;
  • на гребенке обратки должны бить расходомеры.

Обязательно нужно ставить автоматические воздухоотводчики на коллекторной группе. Лучше два: на гребенке подачи и обратки.

В принципе этого достаточно для нормальной работы ТП. Теперь рассмотрим, как правильно подключить теплый пол, если в каждой комнате будут датчики температуры, которые через термостат подключаются к сервоприводам. Сервоприводы устанавливаются на термостатические вентили, которые вкручены в посадочные места на гребенке обратного потока. В этом случае также нужно поставить байпас с перепускным клапаном. Он нужен для продолжения циркуляции по малому кругу в случае перекрывания сервоприводами колец ТП.

Здесь есть один тонкий момент как подключить теплый пол к системе отопления – когда теплоноситель идет через байпас по малому кругу есть риск подсоса воды из обратки общей (большой) системы. Поэтому нужно ставить насос меньшей мощности, чем в котле или же перестраховаться, установив обратный клапан за патрубком (если смотреть от коллектора), подающим охлажденную воду в узел подмес.

На самом деле какую пароизоляцию выбрать для кровли не так уж и важно. Главное, правильно ее положить.



О том, нужна ли пароизоляция бетонного пола читайте здесь.

Схема подключения батарей и одного контура ТП

ТП можно врезать в магистраль подачи через тройник. Обязательно ставится узел подмеса.

Часто теплый пол комбинируют с обычными батареями. Рассмотрим, как подключить водяной теплый пол в общий контур, если у нас предусмотрено только одно кольцо циркуляции. В данном случае нам не нужно переделывать двухтрубную систему отопления на лучевую (коллекторную). ТП можно врезать в магистраль подачи так же, как и радиаторы, то есть через тройник. Таким же образом врезается и обратка.

Чтобы снизить температуру до необходимой нужно делать узел подмеса. Насос в этом случае не требуется, так как он будет либо в котле, либо пред ним на обратке общей системы (после расширительного бака). Никаких расходомеров, воздухоотводчиков или других регулирующих элементов не нужно. Достаточно поставить трехходовой термостатический клапан и, естественно, как и на каждый радиатор, запорную арматуру.

Как подключить батареи и несколько контуров ТП

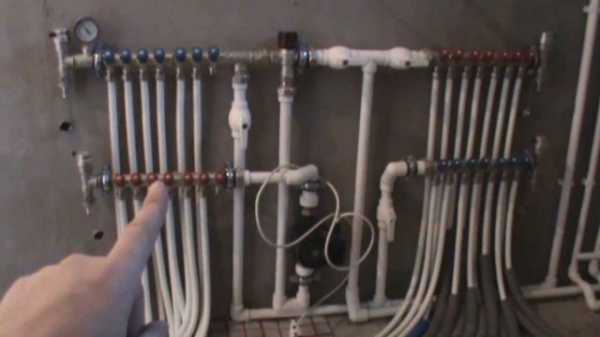

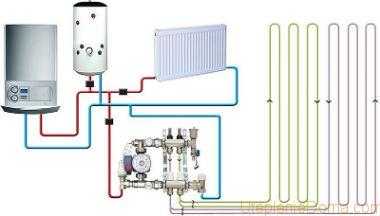

Комбинированная схема подключения ТП (двухтрубка и коллектор).

Теперь разберемся, как соединить теплый пол с радиаторным отоплением, если у нас несколько петель ТП. В этом случае мы можем:

  • сделать лучевую систему с двумя коллекторами;
  • сделать комбинированную систему – двухтрубная подача на радиаторы и коллектор на ТП.

В первом случае мы подводим подачу на коллекторную группу. К каждой батарее и на теплый пол у нас идет отдельный контур с температурой теплоносителя, заданной на котле (60-70 градусов, а если котел твердотопливный, то и все 85). Контур ТП нужно подключить во второй коллектор через смесительный узел. Циркуляционный насос можно ставить на каждую коллекторную группу отдельно или же один на всю систему отопления, но более мощный. Комбинированная система заключается в том, что контур ТП подключается в двухтрубную систему как очередной теплообменник. А потом патрубки подводятся к коллектору через узел подмеса.

Как контролировать температуру

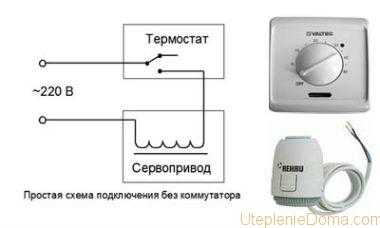

Термостат можно напрямую соединять с сервоприводом.

Возможно два варианта контроля температуры теплого пола:

  • посредством узла подмеса;
  • посредством сервоприводов.

Если вы регулируете температуру теплоносителя через узел подмеса, то изменяется степень нагрева всех без исключения помещений. В данном случае температура воздуха зависит от площади помещения и схемы разводки, иными словами, тепловой мощности контура. Сделать так, чтобы в разных комнатах была нужная температура, не представляется возможным.

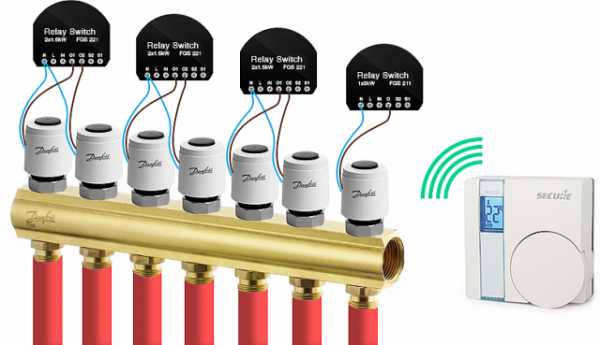

Если вы хотите сами выставлять степень нагрева каждого помещения, то на коллекторной группе устанавливаются сервоприводы.

Это такие электрические краны, которые перекрывают циркуляцию теплоносителя, когда это необходимо. Команды сервоприводу подаёт термостат, а он узнаёт когда это делать, получая данные от датчиков температуры, которые контролируют:

  • степень прогрева стяжки;
  • степень нагрева воздуха.

Практика показывает, что нужно ставить датчики в стяжку. Вы ставите температуру на 28 градусов и ждете, когда система стабилизируется. Ориентируясь на показания термометра, вносите корректировки. Да, таким образом система будет работать без учета погодных условий, но все равно с водяными ТП добиться полной автоматизации контроля температуры в помещении практически нереально. Контур очень инертный, если поставить воздушный датчик температуры перепады будут очень чувствительные, так как стяжка долго греется и долго остывает

Укладка фольгированной пароизоляции для бани нужна для того, чтобы ИК лучи отбивались обратно в помещение.



Статья о том, какая бывает пароизоляция на этой странице.

Первый запуск ТП

Теплый пол — это очень удобно.

Осталось разобраться, как включить теплый пол. Первый запуск можно проводить только после того, как стяжка полностью высохла – это примерно месяц. Для начала система заполняется водой. Это делается вручную посредством насоса для опрессовки или же через предварительно смонтированный подвод к контуру водоснабжения.

Методика следующая:

  • открываются все воздухоотводчики и вся запорная арматура;
  • контур заполняется теплоносителем;
  • когда с воздушных клапанов начнет сочиться вода, они перекрываются;
  • устанавливается температурный режим на узле подмеса;
  • затем включается котел.

По мере нагрева теплоносителя из него будет выходить воздух, поэтому его нужно будет стравливать. После нескольких циклов прогрева теплоносителя система стабилизируется и вам останется только отрегулировать гидравлическое сопротивление на разных контурах ТП расходомерами. По мере эксплуатации вы будете вносить корректировки температуры теплоносителя.

utepleniedoma.com

Как осуществляется регулировка температуры теплого водяного пола

Выделив немалое количество средств на создание системы водяного теплого пола (ТП), пользователь порой не получает ожидаемого уровня комфорта или экономии, о которых наперебой твердят сторонники подобного отопления. И если расчет коммуникаций был выполнен верно, а монтаж проведен без ошибок, то, скорее всего, причина неэффективности тепловой установки в её некорректных функциональных настройках. К ним в первую очередь относится регулировка температуры теплого водяного пола. При этом она опирается на понятия температуры теплоносителя в системе и поверхности напольного покрытия, а также температурного режима в помещениях.

Разберем, как на практике связываются воедино эти понятия, при различных способах управления ТП.

Оптимальные температурные параметры

Предпочитаемая температура теплого пола подбирается под индивидуальные запросы. Ведь кому-то нравится бодрящая свежесть в доме, а кто-то желает нежиться в согревающих энергетических потоках. Тем не менее, существуют общепринятые нормы по подготовке теплоносителя, прогреву напольных покрытий и, соответственно, воздуха в помещениях. Они обуславливаются санитарными и технологическими требованиями. Об этих нормах уже упоминалось здесь, однако, напомним кратко:

  • оптимальной считается температура поверхности пола 280С;
  • если помещение рассчитано на длительное пребывание жильцов или в нем имеются другие источники отопления, то целесообразно снизить температуру до 22-260С – такой энергетический режим является оптимальным с медицинской точки зрения. Кроме того, нагрев покрытий незаметен при телесном контакте с ними, что не вызывает тактильного дискомфорта;
  • для помещений, где ТП является единственным источником отопления, а также, где жильцы находятся лишь периодически (ванная, туалет, прихожая, лоджия, крытая веранда), температуру поверхности напольного покрытия допустимо поднять до 32
    0
    С.

Способы управления температурой теплого пола

Для обеспечения указанных требований санитарных и технологических норм, предпочтений пользователей, настройка теплого пола может осуществляться способами регулировки:

  • температуры теплоносителя, поступающего на входе в систему ТП. Основное управление интенсивностью теплового потока осуществляется изменением установок теплогенератора (котла). Оно подходит только при подаче низкотемпературного теплоносителя, когда на компенсацию теплопотерь напольного обогрева работает отдельный котел. Этот метод регулирования является наиболее простым, хотя и низкоэффективным, поэтому в небольших частных системах ТП используется редко;
  • коллекторов и смесительных узлов. Подобная регулировка может быть ручной или автоматической, осуществляться индивидуально по каждому контуру или в целом по всей группе нагрева – на общей гребенке, через которую идет снабжение теплоносителем нескольких веток ТП.

Точками отсчета для изменения настроек системы могут стать замеры температуры теплоносителя в подающем или обратном распределителях. Ведь для водяного обогрева, в отличие от электрического, не характерна установка тепловых датчиков в конструкцию пола – их монтируют непосредственно на коллекторах. Чаще всего такие датчики или чувствительные элементы являются частями термостатических клапанов, посредством которых и осуществляется регулировка теплого пола.

Управляющие сигналы на автоматические устройства также могут поступать с воздушных термодатчиков, размещенных в отапливаемых помещениях.

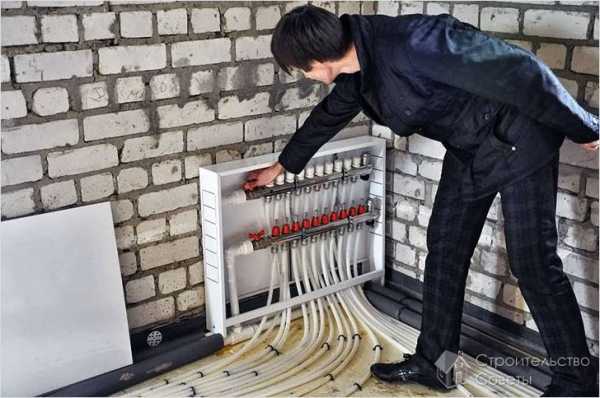

Ручная регулировка коллекторов ТП

Наиболее простой, хотя и затратный по времени способ настройки – это регулировка температуры теплого пола с использованием ручных вентилей. Задача несколько упрощается с установкой на гребенку расходомеров (ротаметров).

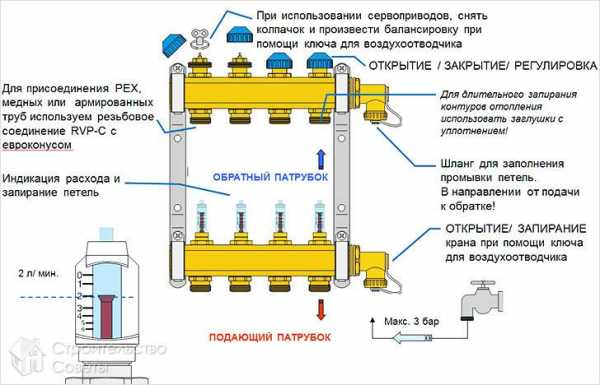

Расходомеры упрощают дозировку количества циркулирующего теплоносителя (расхода) в одном отдельно взятом контуре системы теплого пола. В случае группового контроля температуры, по всему коллектору, ротаметр может также использоваться для балансировки поступления теплоносителя (сглаживания разницы в гидравлических сопротивлениях) по петлям различной длинны.

Основные элементы расходомерного клапана, это:

  • корпус с запорно-регулирующим клапаном. Он вкручивается в соответствующее техническое отверстие коллектора;
  • колба из прозрачного пластика или стекла с нанесенной шкалой;
  • поплавок указатель, позволяющий визуально контролировать расход жидкости через ротаметр.

Ручная регулировка коллектора теплого пола осуществляется путем прикручивания/откручивания ручных вентилей или настройкой пропускной способности расходомеров.

Важно! Улучшение эффективности работы системы напольного отопления, в результате её ручной настройки, будет заметно лишь в случае интенсивной циркуляции теплоносителя по ней. Добиться этого возможно только, при использовании отдельного теплонасоса.

Последовательность ручной настройки температуры теплого водяного пола

В начале настроечных операций необходимо убедиться, что трубопроводы системы ТП (вторичного контура) полностью заполнены теплоносителем и не имеют воздушных пробок. Их наполнение осуществляется вслед за основной системой отопления (первичным контуром). В это время вся запорно-регулирующая арматура на коллекторах должна быть закрыта.

После открытия коренных кранов на подачу и обратку распределителей для теплого пола, последовательно открываются запорные устройства на каждой из петель. Стравливание воздуха осуществляется через краны Маевского или автоматические воздухоотводчики гребенок. Заполнение очередной ветки рекомендуется выполнять, только после полного заполнения предшествующей и её гарантированного обезвоздушивания.

Завершив заполнения первой петли необходимо включить теплонасос вторичного контура отопления и прогнать теплоноситель по его системе. Эффективность циркуляции жидкости проверяется встроенными или накладными термометрами. В крайнем случае, можно просто одновременно приложить руки к трубам подачи и обратки – они должны быть теплым, но с небольшой разницей в нагреве.

Заполненную первую петлю, следует отсечь с обоих концов от коллекторов, используя локальную запорно-регулирующую арматуру. Затем, вышеперечисленные действия осуществляются со следующей петлей.

После последовательного заполнения всех контуров ТП, их запорные устройства открываются, а теплонасос включается в рабочий режим. Температура теплого водяного пола настраивается через подачу теплоносителя в каждую его ветку.  Она устанавливается изменением расхода жидкости (вентилем либо ротаметром), а контроль осуществляется по изменению градиента температур между подающим и обратным потоком. В конечном итоге, эта разница для различных контуров должна оказаться одинаковой, в пределах 5-150С. Чем длиннее петля, тем интенсивнее будет остывать теплоноситель и тем больший расход его требуется.

Важно! Теплообмен в напольных водяных системах отопления осуществляется с большой инерционностью. Задержка прогрева поверхности покрытия особенно заметна, если трубы уложены в слишком толстую бетонную заливку (свыше 60-70 мм). Иногда эффект от изменения интенсивности подачи теплоносителя становится заметным только через несколько часов.

Для контроля правильности регулировки теплого водяного пола рационально, использовать бесконтактные лазерные или контактные электрические термометры. Их монтаж для замера температуры труб подачи и обратки поможет сократить время получения результата изменения настроек с нескольких часов до 10-15 мин.

Автоматическая регулировка температуры ТП

Автоматическая регулировка теплого пола может осуществляться термомеханическим или электронным способом с применением электромеханических исполнительных устройств, управляющих работой запорной арматуры.

Термомеханическая система управления

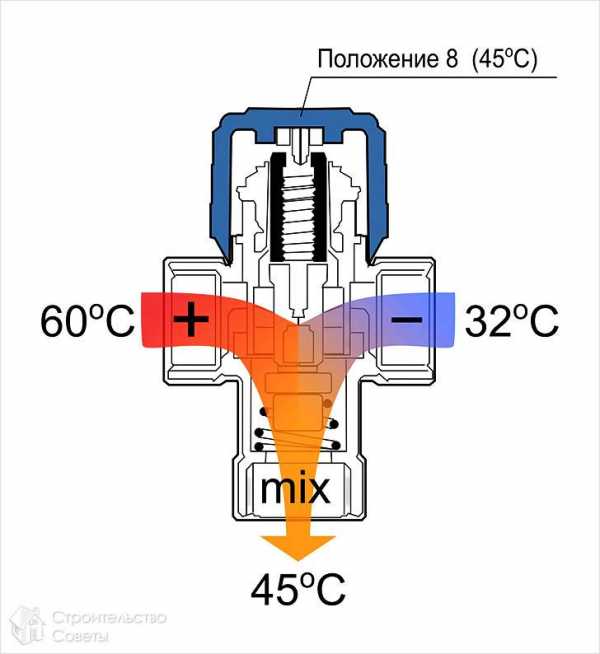

Основывается на работе термостатических клапанов или кранов с термоголовками, реагирующих на изменение температуры теплоносителя. Различные модели подобной запорно-регулирующей арматуры сегодня предлагает множество производителей, например, Oventrop. Однако независимо от названия и типа используемого в них термореактивного вещества (жидкости или газа), это термомеханические саморегулирующиеся механизмы, которые наиболее целесообразно устанавливать для контроля температуры одного, отдельно взятого контура.

Принцип действия термоклапанов прост, что делает их весьма надежными и отказоустойчивыми. Медный, латунный или бронзовый сердечник, установленный в корпусе устройства, разогреваясь проходящим потоком теплоносителя, передает температуру термореактивному наполнителю. В свою очередь, увеличивающийся в объеме термореактивный элемент толкает сердечник, который перемещая клапан, постепенно блокирует циркуляцию нагретой жидкости.

Термостатический клапан для теплого пола, помимо установки на распределительной гребенки, может монтироваться в отдельную сборку типа «унибокс». Подобные сборки включают также автоматические воздухоотводчики, которые совместно с термостатами помещаются в компактные коробки (боксы). Использование «унибокса» позволяет для регулировки температуры в отдельно взятой ветке ТП не привязываться к громоздким коллекторным шкафам, что особенно удобно при небольшом количестве контуров.

Кроме того, термомеханические регуляторы тёплого пола могут иметь выносные воздушные чувствительные элементы. Они позволяют настраивать их на управление потоком теплоносителя не по его температуре, а по температуре воздуха в помещениях. Принцип их действия тот же, только термореактивное вещество гораздо чувствительней. Воздушную термоголовку целесообразно устанавливать для одновременного контроля нескольких контуров в одном помещении, где водяной напольный обогрев является единственным источником отопления.

Электронная система управления

В ее состав входят электронные термометры, контроллер и электроприводы (исполнительные устройства, сервоприводы). Механизмы электроприводов могут крепиться к смесительным головкам обычных регулировочных вентилей (клапанов) или являться частью их конструкции. Изменение интенсивности подачи теплоносителя осуществляется в соответствии с заданными пороговыми значениями. Средой измерения для датчиков температуры автоматического регулятора температуры теплого пола может служить как теплоноситель, так и воздух в помещениях.

Важно! Подобная регулирующая аппаратура является достаточно дорогим удовольствием, но при этом она способна обеспечить оптимальные режимы работы напольного обогрева и максимальную экономию энергоресурсов. Кроме того, электронные регуляторы позволяют программировать ТП с привязкой режимов его работы к различным временным периодам, что гарантирует пользователю максимальный тепловой комфорт.

Влияние способа подачи теплоносителя на выбор технологии регулировки

Контроль разогрева водяных теплых полов, оборудованных собственными теплонасосами, происходит в условиях непрерывной подачи теплоносителя с большой скоростью и в больших объемах. Такие системы используют подмес охлажденной жидкости к потоку подачи, чтобы привести его энергетические параметры к заданным. Подмес осуществляется в насосно-смесительных узлах (НСУ), которые понижают температуру теплоносителя из первичного высокотемпературного контура отопления до расчетных. Дальнейшая регулировка температуры теплого пола осуществляется на гребенках и уже была описана выше. НСУ блоки обеспечивают оптимальные условия работы напольного обогрева, а также позволяют устанавливать его на неограниченных площадях.

Тем не менее, при небольшой квадратуре ТП имеется возможность уйти от использования дорогих смесительных узлов. Температура теплоносителя для теплого пола, в этом случае, поддерживается способом ограничения потоков или по RTL схеме. Функциональный принцип действия схемы заключается в порционной подаче теплоносителя в контуры. В каждой ветке активный элемент термостатического клапана, установленный на обратке, разогревшись до установленного температурного максимума, перекрывает поток рабочей жидкости. Тепло, постепенно отдаваемое теплоносителем, рассеивается в бетонной стяжке. После охлаждения системы до минимального температурного порога, клапан открывается, и цикл порционной подачи повторяется.

Простота RTL регулировки нагрева теплого пола делает её особенно привлекательной. Ведь для неё достаточно использования набора термомеханических клапанов, установленных на гребенке, либо компактных сборок типа «унибокс». Однако, выбирая RTL схему, не стоит забывать и о её ограничениях:

  • она применима только в теплых полах, выполненных под толстую бетонную стяжку, играющую роль теплового аккумулятора;
  • для эффективного функционирования, помимо хорошего теплоотвода, трубопроводы контуров должны обладать минимальным гидравлическим сопротивлением. Это необходимо для быстрого обновления теплоносителя. С учетом отсутствия теплонасоса в системе ТП подобные условия соблюдаются, если длина веток не превышает 50 м при диаметре трубопроводов 16 мм. Если же необходимо несколько увеличить длину прокладки контуров, то рекомендуется использовать трубы Ø 20 мм.

Важно! Использование труб разных диаметров в одной системе (на одном коллекторе) теплого пола с RTL регулированием настоятельно не рекомендуется.

stroymasterok.com

Нестандартный водяной теплый пол - znayteplo.ru

Оглавление статьи

Привет всем, кто читает этот пост! В нем я решил изложить свои мысли по поводу всяческих нестандартных вариантов исполнения водяного теплого пола. Здесь я изложу свое мнение, оно не обязательно правильное, но оно точно есть. Я сам занимаюсь продажей оборудования для ВТП (сокращенно водяной теплый пол), а не его монтажом. Поэтому мне больше известна теоретическая сторона этого дела, а не практическая. Моими оппонентами будут множественные народные умельцы, которые «сто раз так делали и все работает». Оно, конечно, может и работать, но тут весь вопрос правильно ли оно работает или нет. И тут начинаются всяческие вопросы к умельцам, на которые они внятно ответить не могут и переходят на крик. Ну ладно, не будем о грустном. Давайте перейдем к сути.

Теплый пол без смесительного узла.



У многих людей возникает вопрос: «А зачем нужен смесительный узел?». Его еще могут называть группой автономной циркуляции или узлом подмеса. Об этом хитром девайсе была написана отдельная статья и я рекомендую ее к прочтению. Итак, можно ли без него обойтись?

Смесительный узел изменяет температуру теплоносителя в комбинированных системах отопления. В частности, если вы используете в системе отопления радиаторы и водяной теплый пол, то обойтись без него будет проблематично. В радиатор для того, чтобы он отдавал паспортное количество ватт должна приходить вода с температурой 90 градусов, а для теплого пола необходима температура теплоносителя не выше 50 градусов, при условии нормального утепления. Даже если подключить ВТП к «обратке» радиаторов (это возможно в двухтрубной системе), то температура теплоносителя там будет выше, чем нужно. Возникнет неприятный эффект «горячего» пола. По нему приходится ходить в тапочках или застилать коврами, что сводит весь комфорт на нет.

Если же вы захотите уменьшить температуру «подачи» котла до 60 или менее градусов, то вы обнаружите, что в вашем помещении стало сильно прохладнее, чем было до того. Действительно, ведь у радиаторов забрали то тепло, которое они должны были отдавать. А водяные теплые полы не могут восполнить тепловых потерь помещений. Таким образом, не использовать группу автономной циркуляции возможно, но тогда водяной теплый пол должен быть основным отоплением, либо на теплые полы должен работать отдельный котел. В последнем случае вся экономия на покупке смесительного узла будет сведена к нулю. Ладно, давайте подробнее рассмотрим вопрос использования ВТП в качестве основной системы отопления

Теплый пол как основная система отопления.



Многим людям не нравится видеть радиаторы на стенах и они хотят везде сделать отопление при помощи ВТП. Скажу сразу, что в принципе это возможно, но тут есть несколько важных моментов, о которых нельзя забывать. Давайте приведем их в виде списка:
  • Хорошая теплоизоляция дома — тепловые потери дома должны быть маленькими. Связано это с тем, что с одного квадратного метра ВТП можно «получить» максимум 75 — 80 Вт. Тепловые потери с одного квадратного метра площади не должны превышать эту цифру.
  • Теплые полы должны быть везде — при использовании ВТП как основного отопления вам придется прокладывать их во всех жилых и нежилых помещениях. Это может сильно увеличить стоимость системы отопления.
  • Нужно подбирать подходящие для ВТП напольные покрытия — не каждое напольное покрытие подойдет для теплых полов. Идеальным вариантом здесь будет кафель, но желающих выложить все полы в доме кафелем мало. Это дорого, да и дом сразу становится похожим на больницу или морг. Популярный ламинат и паркет не весь подходит для такого отопления, такое покрытие будет теплоизолятором, который уменьшает теплоотдачу ВТП.
  • Теплые полы не отсекают потоков хододного воздуха от окон — радиаторы и конвекторы вешают под окнами, чтобы отсекать потоки холодного воздуха от них. При отсутствии под окнами приборов отопления, от них может неприятно тянуть холодом.
  • Необходимо минимизировать количество мебели — мебель закрывает поверхность пола и тем самым уменьшает теплоотдачу поверхности. Кроме того, вся имеющаяся мебель должна быть на ножках. Это необходимо для конвекции воздуха.

К тому же, из-за большой инерции системы, вы не сможете быстро поднять температуру во помещении. На нагрев пола понадобится от нескольких часов до нескольких суток. Время зависит от температуры теплоносителя, толщины стяжки и качества теплоизоляции под полом.

В общем, использование только ВТП имеет свои минусы по сравнению с использованием стандартной комбинированной системы отопления «радиаторы + ВТП». Если вы готовы с ними мириться, то милости просим! Давайте рассмотрим еще один вариант экономии на теплых полах — отказ от использования стандартных коллекторов.

Теплый пол без коллектора.

Коллекторы для теплых полов стоят приличных денег и по этой причине многие люди стараются избежать их покупки. На замену стандартным коллекторам приходят самодельные, сделанные из полипропиленовых тройников или, в лучшем случае, из коллекторов с запорными вентилями, которые предназначены для разводки лучевой системы радиаторного отопления. Выглядят они следующим образом:

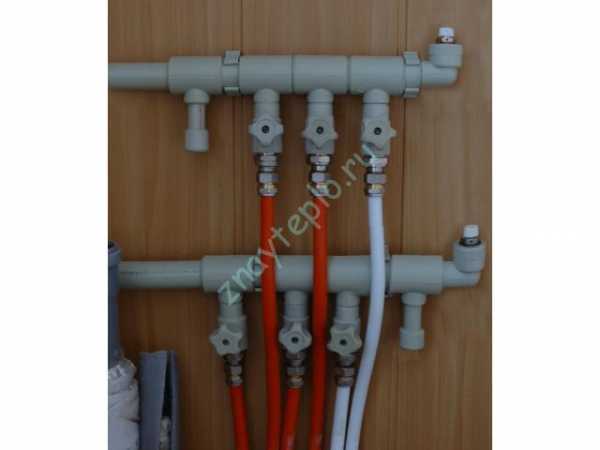

Самодельный коллектор из полипропилена.



Коллектор с запорными вентилями.

Главным их отличием от стандартных является отсутствие расходомеров. Многие «самоучки» мне заявляют, что 100 раз без них все делали и все работает. Но при этом они не уточняют, что не получается добиться одинаковой температуры в контурах. Такой эффект появляется из-за того, что вода как электрический ток стремится идти по пути наименьшего сопротивления, а это значит, что через более короткие контура расход теплоносителя будет больше, чем через более длинные. Расходомеры как раз и нужны, чтобы видеть через какой контур расход больше. Расход через контура выравнивается при помощи балансировочных клапанов, которые располагаются на обратном коллекторе. Отбалансировать контура без расходомеров почти невозможно! ВТП инерционная система и отклик от поворота вентиля вы получите минимум через несколько часов. При этом всем отдельно расходомеры стоят очень дорого. Сделано это, по-моему мнению, специально, чтобы вынудить потребителя покупать коллектора, а не запчасти к ним.  Теперь давайте рассмотрим еще один нестандартный вариант ВТП.

Теплый пол без стяжки.

Этим вариантом ВТП чаще всего интересуются хозяева двух и более этажных домов с деревянными перекрытиями. На деревянном перекрытии не заливают стяжку из-за большой нагрузки на конструкцию и тут встает вопрос о том, как реализовать водяной теплый пол без стяжки. Здесь может быть два варианта:

  • Укладка электрического теплого пола — чаще всего под ламинат укладывают пленочный ТП, а для ванных комнат можно использовать маты, которые укладываются в слой плиточного клея.
  • Настильная система ВТП — здесь труба укладывается между лагами, которые набиваются на черновой пол. Для улучшения прогрева поверхности используются специальные отражающие пластины из металла. Чаще всего для этого используют толстую алюминиевую фольгу. Выглядит это следующим образом:



Если сэкономить и не использовать отражающие пластины, то будет проявляться эффект «зебры». То есть отдельные участки пола будут теплее других. Укладывать петли труб таким образом, конечно, сложнее. Придется прорезать в досках пазы, в которые будет укладываться труба, но другого варианта ВТП для деревянных перекрытий я не знаю. Теплоотдача таких полов будет чуть хуже, чем у бетонных. Их уже будет проблематично использовать для основного отопления. Кроме того, инерция у них будет меньше, то есть выключенный ВТП будет остывать быстрее бетонного, но и нагреваться тоже будет быстрее. Можете посмотреть следующее видео для лучшего понимания процесса:

Итоги статьи.


Рекомендую всем, кто собирается применять какие-либо нестандартные решения для водяных теплых полов, хорошо обдумать возможные последствия ошибок. Весьма вероятно, что выполненная народным умельцем система будет работать неправильно или приведет к более быстрому износу оборудования. Например, если вы подключаете ВТП к обратке радиаторов, то это не только затрудняет циркуляцию теплоносителя в системе, но и приводит к тому, что в котел будет приходить слишком остывший теплоноситель. А это может привезти к повреждению теплообменника котла. Особенно это важно учитывать если у вашего котла чугунный теплообменник. Возможны и другие последствия, которые не возможно просчитать заранее. Мой вам совет — используйте рекомендуемые производителями схемы. Вы заплатите больше, но они точно будут работать как надо. На этом пока все! Жду ваших вопросов в комментариях!



znayteplo.ru

Теплый водяной пол от отопления своими руками в квартире


Водяной теплый пол в квартире правила монтажа

Увеличение цен за поставку горячей воды заставляет людей искать более экономичный способ отопления в квартире. Один из таких методов – водяные теплые полы в квартире будет рассмотрен в более подробных деталях, а именно, как правильно сделать теплый пол.

Общий вид монтируемого теплого пола

Понятие теплый пол

Укладка теплого напольного покрытия и теплые водяные полы в квартире в европейских странах делают, начиная с 80-х годов прошедшего века. В Австрии, Швейцарии и Германии водяной теплый пол в квартире установлен в 60% домов. К отоплению для теплых полов подключаются разные источники энергии:

  • инфракрасные излучатели;
  • греющие электрические кабели;
  • устройство ПЛЭН, пленки со встроенной электрической спиралью и другие.

Теплый пол и технология его исполнения в рассматриваемом  случае предусматривает обогрев через уложенный трубопровод с горячей жидкостью, чаще всего это вода, иногда используют тосол или антифриз. Укладка водяного теплого пола требует равномерно укладывать трубы по поверхности пола.

При циркуляции жидкость в системе отопления проходит через централизованный источник нагрева, отдает тепло бетону, потом разогревается воздух. Технология укладки водяного теплого пола предусматривает нагрев воды автономным котлом, или теплые полы в квартире подключают от центрального отопления. В обоих случаях включение и монтаж водяного теплого пола можно выполнить своими руками.

Современные технологии упрощают монтаж водяного теплого пола. Используются трубы, конфигурация которых основана на молекулярной памяти сшитого полиэтилена. Это  снизило стоимость материалов, схема подключения водяного теплого пола и технология монтажа стали проще, повысилась надежность.

Установка и заливка теплого пола – процесс не сложный, сделать теплый пол водяной своими руками вполне возможно. Для этого отработано несколько методик и специальные материалы. Люди проявляют интерес, как подключить теплый пол комнаты к системе отопления, как своими силами осуществить данный проект.

Расчет длины труб

Как рассчитать длину и уложить трубы на водный теплый пол с подогревом будет рассмотрено ниже. Есть несколько вариантов, как должны монтироваться трубы на отопление в водяной теплый пол: формой улитки или прямыми параллельными линиями, другими способами. Но везде выполняется главное требование.

Трубы распределяются равномерно, от шага между ними зависит общая длина, покрывающая определенную площадь. Для выполнения условий на отопление с теплым полом надо правильно рассчитать длину трубы. Для упрощения процесса рассчитанный для разных вариантов расход труб сведен в таблицу.

Расход трубы теплого пола в зависимости от шага петли

Шаг, ммРасход трубы на 1 м², м.п.
10010
1506,7
2005
2504
3003,4

Используя таблицу, легко понять, как самому сделать расчеты. При площади комнаты 20 м и шаге укладки 20 см длина (L) будет равна 20 м2, умноженных на 5 погонных/м, что составит 100 м. Длина контура теплого покрытия не должна превышать 70 м, это связано с эффективной циркуляцией теплоносителя через трубопровод и мощностями насосов. С превышением трубы в контуре 70 м теплые полы не эффективны, тогда как сделать правильный выбор?

Устанавливается шаг 300 мм. Длина (L) = 20 м2 * 3,4 погонных/м = 68 м. Это вполне соответствует всем требованиям. В большом помещении ставят несколько линий, но отдельные контура теплого покрытия не должны превышать 70 м.  С использованием  мощных насосов допускается подключение теплого контура водяного пола до 120 м.

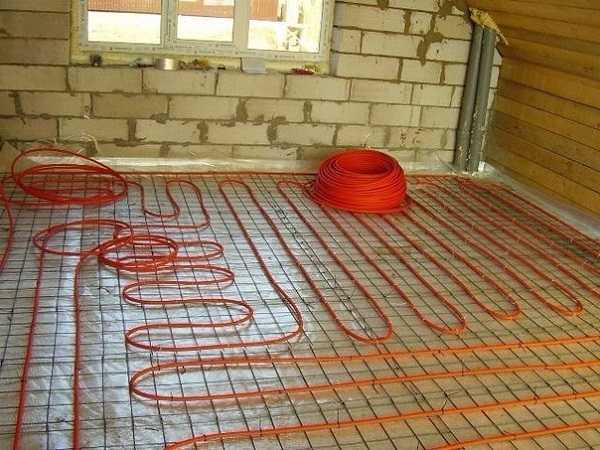

Как происходит укладка труб

Технология укладки для теплого пола четко определяет, чем залить теплый водяной пол. Существуют готовые смеси, которые остается развести водой в концентрации, указанной инструкцией. В некоторых случаях делается водяной теплый пол без стяжки, когда перекрытие фанерное. Если ДСП укладывается: ламинатом, паркетом, линолиумом, заливать теплый пол раствором для стяжки не обязательно. Успешно для теплого водяного пола применяется сухая стяжка.

Перед тем, как заливать и устанавливать напольное покрытие, трубы проверяются на герметичность. Используется специальный компрессор, в трубы закачивается вода под давлением в 6 бар, процесс называется опрессовкой. Если в течение суток давление не снизилось более чем на 1,5 бара, отопительный контур герметичен. Неправильно сделанный теплый пол, некачественная укладка могут привести к необходимости демонтажа напольного покрытия.

Основные преимущества

По отношению к старой технологии с радиаторными батареями, новая методика имеет ряд преимуществ:

  • Нагретый слой на уровне стопы человеческих ног. Ноги в тепле, голова в умеренной прохладе – это стимулируют человеческий организм к активной жизнедеятельности.
  • Исключается трудоемкая процедура удаление пыли в труднодоступных местах радиаторов.
  • Неравномерный обогрев стимулировал простудные болезни. В случае с теплыми полами все эти недостатки отсутствуют, поверхность легко подметается и моется;
  • Освобождается пространство, нет необходимости продумывать варианты, как вписать радиаторные батареи и трубы в интерьер помещения;
  • Монтажные работы стали намного проще;
  • Проведение работ, основные элементы системы стоят дешевле. Для обогрева помещения достаточно температуры в трубах 55 ̊С и не более 60-70  ̊С. Монтаж и дальнейшая эксплуатация теплых полов оказывается дешевле на 30 %. Поэтому много появилось желающих узнать, как сделать водяной теплый пол.

Теплый пол от центрального отопления

Организационные вопросы

Многие жители квартир желают демонтировать батареи или дополнительно к ним подключить теплый пол от центрального отопления. Прежде чем начать подобную реконструкцию, надо решить организационные вопросы, а именно согласовать проект с управляющей компанией, которая обслуживает  дом.

Несанкционированное подключение к центральной системе отопления наказывается очень высокими штрафными санкциями, кроме того впоследствии заставят демонтировать все установленное оборудование.

Сложность в вопросе, как сделать теплый пол от отопления, составляет процесс получения разрешения. Трудность в том, что большинство котельных работает на пределе рассчитанной мощности или имеет небольшой запас. Несколько квартир подключить можно, при массовом подключении центральная система не сможет нормально функционировать.

Подключение водяного теплого пола к системе отопления имеет некоторые технические сложности. Это зависит от конструкции центральной системы. Так, в схемах с прямой подачей по одной трубе вариантов для подключения нет. Где теплоноситель циркулирует по контуру труб прямого и обратного направления, подключение  возможно.

Во многом на решение управляющей компании влияет место расположения теплообменника. Когда теплообменник расположен в нижней части,  у жителей верхних этажей вероятность получить разрешение больше, и наоборот. После получения разрешения можно закупать оборудование и приступать к монтажным работам пола от центрального отопления.

Схема подключения
Схема подключения теплого пола в центральную систему отопления

Перед тем, как залить уложенные на пол трубы, проверяется вся схема укладки на г

www.teplo-ltd.ru

Как отрегулировать теплый водяной пол

Регулировка нагрева водяных полов
Разнообразие регуляторов водяной конструкции пола
Датчики термостатов водяного пола

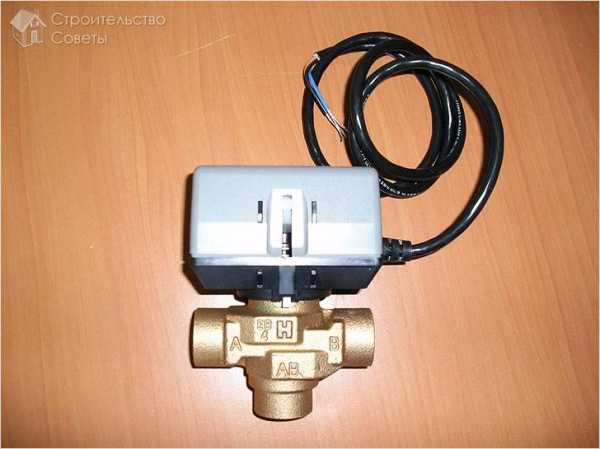

Сервоприводы для систем теплого пола
Каким образом подключают сервоприводы

Благодаря напольному покрытию с водяным обогревом в помещении можно создать комфорт и уют. Достигнуть такого результата позволяет равномерное распределение тепловой энергии. Но для обеспечения эффективного функционирования системы необходимо разобраться, как выполняется регулировка водяного теплого пола.

В холодное время года температура воздуха на улице постоянно меняется, поэтому и возникает потребность в корректировке степени обогрева комнат и других помещений. Для этих целей используют такие устройства, как терморегуляторы, у них еще есть другое название — регуляторы и термостаты, но функциональное назначение у всех одинаковое.

Регулировка нагрева водяных полов

Чаще всего для обустройства водяного обогрева пола используют соединение отопительных контуров посредством коллектора, на который заходят оба конца трубопровода: один из них подает теплоноситель, а второй — возвращает его обратно. На вход в каждый из отопительных контуров поступает горячая вода, имеющая одинаковую температуру.

Поскольку протяженность трубопроводов разная, то каждое из помещений прогревается до разной температуры. Например, для ванной данный параметр должен составлять 25 градусов, а для жилых комнат он не может превышать 22 градуса. Чтобы добавить или убавить степень обогрева помещения, нужно изменить количество носителя тепла, подаваемого в контур.

Наиболее простым способом, как регулировать температуру водяного теплого пола, считается оснащение коллектора специальными вентилями на вход и выход (подробнее: "Схема коллектора теплого пола – как всё должно работать"). Путем поворота их головок можно корректировать количество носителя тепла, подаваемого в каждый из контуров. В этом случае ориентироваться приходится только на собственные ощущения, а такой способ регулировки обогрева нельзя назвать удобным.

Последовательность действий при этом следующая:

  • регулировочные вентили подкручивают;
  • ожидают в течение некоторого времени, пока не прогреется пол;
  • оценивают результат;
  • снова подкручивают вентили и т.д.

Поскольку температура на улице практически никогда не бывает одинаковой в течение даже одних суток, хозяевам дома приходится вращать вентили очень часто, причем вручную.

С целью автоматизации и механизации регулировки подачи тепла применяют специальные регулировочные устройства: контролирующий и управляющий термостат для водяного теплого пола, и исполнительный сервопривод

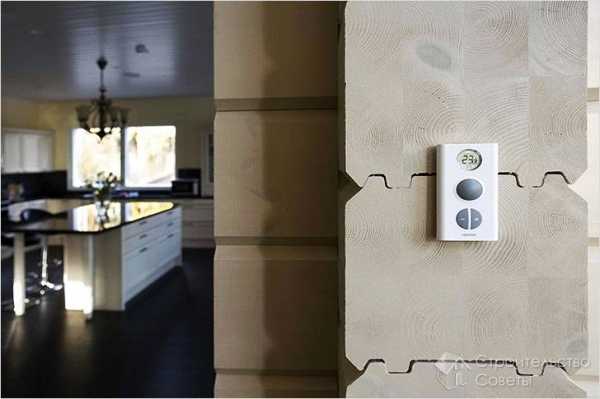

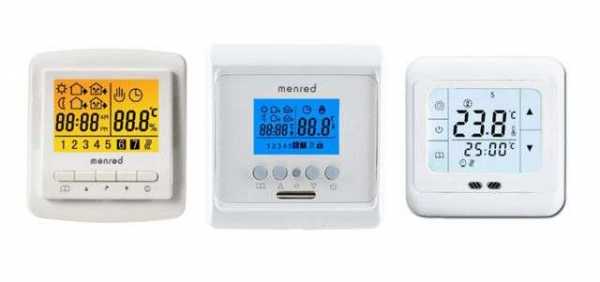

Термостаты, изображенные на фото, обычно размещают в каждом помещении, где смонтировано напольное покрытие с водяным обогревом. В свою очередь сервоприводами оснащают каждый контур на гребенке подачи носителя тепла. Они согласно сигналам увеличивают либо уменьшают количество воды, поставляемой в контур. Термостаты связывают с конкретными сервоприводами и подают на них команды управления.

Регуляторами контролируется либо температура теплого водяного пола, либо воздушной массы в комнате. При этом отслеживать температурный режим воздуха в комнате приходится тогда, когда обогрев напольной поверхности является единственным способом отопления в доме.

В продаже имеются модели, которые способны одновременно отслеживать оба показателя. В данном случае, основным параметром оценки до того, как настроить водяные теплые полы, является температура воздуха, а вторичным – пола.

Принцип функционирования регулятора пола с обогревом:

  1. На корпусе оборудования устанавливают нужную температуру (напольной поверхности или воздуха в зависимости от конкретной модели).
  2. В случае отклонения параметра в ту или иную сторону, на сервомоторы приходит сигнал, после чего подача носителя тепла либо увеличивается, либо снижается. В итоге через некоторый временной период температура приходит в норму.

Когда трубы залиты стяжкой, необходимо время на то, чтобы весь бетонный массив нагрелся или остыл. При наличии настильной системы обогрева пола инерционность меньше и тогда изменения наступают быстрее.

Разнообразие регуляторов водяной конструкции пола

Принципиальное отличие разных регулирующих устройств заключается в способе выставления необходимой температуры:

  1. Механические модификации. Эти приборы редко ломаются и доступны по стоимости. Такого типа регулятор водяного теплого пола имеет простую шкалу, делающую процесс настройки легким и понятным. Необходимую температуру выставляют при помощи вращающегося диска. Иногда на лицевой панели терморегуляторов для водяного пола с обогревом имеется рычаг, предназначенный для его включения/отключения. Других функций у таких устройств нет. В среднем цена на них составляет 15 евро.
  2. Электронные приборы. Их функционал аналогичен механическому варианту, но реализован он иначе. Электронная модель предусматривает наличие цифрового экрана, на котором отображаются текущие или устанавливаемые параметры. Также на устройствах можно увидеть несколько кнопок. На них могут находиться стрелки со знаками «вверх» и «вниз», служащими для постепенного изменения температурного режима. Ориентировочная стоимость – 20 евро.
  3. Модели с программированием. Регулировка температуры теплого пола при помощи такого устройства позволяет, как поддерживать стабильный нагрев, так и менять его в автоматическом режиме в зависимости от времени. Продаются модели, имеющие возможность программировать температурный режим в течение суток и по дням недели. Данная функция позволяет экономить энергоресурсы, а значит, деньги и при этом жить в комфортных условиях. Например, температуру можно снизить, когда все члены семьи отсутствуют дома, а перед их возвращением – повысить. Некоторые модификации помимо стационарного блока, расположенного на стене, оснащены переносными пультами управления. Сейчас в продаже имеются модели, которыми корректируют работу посредством компьютера или планшета. Простейшая модификация, которая предусматривает возможность установки температуры пола по времени обойдется не менее, чем в 40 евро, а навороченной устройство может стоить более одной тысячи.
  4. Мультизональные модификации. Такие термостаты контролируют несколько контуров и поддерживают индивидуальные параметры в каждом из них.
  5. Сенсорные модели. Выполняемый данными приборами перечень функций тот же, что и у электронных моделей. Но они оборудованы сенсорными кнопками, а не тактильными. Стоимость более высокая.
  6. Радио термостаты и контроллеры. Подобные системы, поставляемые европейскими производителями, являются новинками на отечественном рынке. Например, системы фирмы Uponor состоят из сервомеханизмов, управляемых при помощи радиосигналов, радио термостата, который отслеживает показания датчиков и радио контроллера, принимающего данные от термостата и передающего их дальше на сервоприводы. В комплект также входит SMS-модуль, позволяющий управлять системой посредством мобильной связи и следить за ее состоянием.

Датчики термостатов водяного пола

До того, как пользоваться регулирующим устройством, необходимо узнать, как регулировать температуру теплого пола и из каких элементов состоит система.

Регулировка теплого водяного пола

Датчики терморегуляторов отслеживают температуру:

  • пола с обогревом;
  • воздуха в помещении.

Как правило, датчики, контролирующие состояние воздуха, располагаются в корпусе термостата. В этом имеется как положительный момент (нет проблем с установкой), так и отрицательный (возникают некоторые сложности). Читайте также: "Какой датчик температуры для теплого пола выбрать и как его установить правильно".

Дело в том, что при монтаже термостата необходимо соблюдать ряд условий:

  • в непосредственной близости от прибора не должны находиться источники холодного или теплого воздуха;
  • на него не может падать солнечный свет;
  • отсутствие сквозняков;
  • его нужно разместить так, чтобы устройство могло максимально достоверно отображать температуру в данном помещении, а значит, оно должно быть установлено на высоте от 1 до 1,5 метра от напольной поверхности.

Выносной датчик температуры пола — это небольшой приборчик, прикрепленный к концу длинного кабеля. Данное устройство необходимо закреплять на полу на расстоянии не меньше, чем 50 сантиметров от стен. Оно должно быть установлено на равном расстоянии по отношению к ближайшим трубам с носителем тепла. Противоположный конец кабеля подводят к терморегулятору и подсоединяют к нужным клеммам (прочитайте: "Правильная установка терморегулятора теплого пола и условия эксплуатации").

Монтируют датчик пола перед заливкой стяжки при укладке отопительного контура. Но поскольку приборы могут ломаться, для обеспечения возможности замены их желательно помещать в специальный гофрированный рукав. Конец находящегося в стяжке рукава следует заизолировать, иначе в него может попасть цементный раствор

Второй конец укладывают в штробу на стене и заводят на монтажную коробку прибора. Такая последовательность монтажа датчиков водяного пола является непростым делом, но при поломке устройства менять его можно будет быстро и легко.

В том случае, когда использовалась настильная система обустройства теплого пола, способ монтажа применяется аналогичный. В этом случае гофрированный рукав необходимо прикрепить к системе и не допускать его пережима.

Иногда при условии, что не будет задействован гофрорукав, в зависимости от высоты бетонной стяжки и вида напольной поверхности (мягкая или твердая) возникает потребность в использовании провода с разной плотностью защитной оболочки. Производители выпускают изделия жесткие и мягкие, а также модификации проводов, устойчивые к агрессивным средам.

Сервоприводы для систем теплого пола

Не существует способа, как отрегулировать теплые полы в автоматическом режиме без сервопривода (другое название сервомотор). Это электротермическое устройство, основное назначение которого заключается в открытии и закрытии подачи горячего теплоносителя.

Основной элемент сервопривода – эластичный сильфон, который имеет форму герметичного цилиндра. Он наполнен веществом, способным изменять объем в зависимости от температуры.

Вокруг сильфона имеется электрический нагревательный элемент, на который подается питание после поступления с термостата сигнала. Когда он включился в работу, вещество, находящееся в цилиндре, начинает нагреваться и расширяться. Сильфон, который увеличился в размерах, оказывает давление на шток, расположенный ниже, а тот перекрывает подачу теплоносителя. Поскольку в работе данных приборов используется только тепловая энергия и электричество, их принято называть термоэлектрическими.

Бывают сервоприводы нормально закрытыми и нормально открытыми. Их название говорит о положении клапана во время отсутствия электропитания. В первом случае клапан в обычном положении открыт, а после получения сигнала закрывается. Во втором случае все происходит наоборот, сначала он закрывается, а потом открывается.

Специалисты рекомендуют в отечественных условиях функционирования использовать нормально открытые сервомоторы. Объясняется такой выбор тем, что в случае поломки прибора теплоноситель не перестанет циркулировать по системе, и она не разморозится.

Каким образом подключают сервоприводы

На практике используют разные схемы подключения сервомоторов, что зависит от типа монтируемого термостата. Когда этот прибор управляет только одним

bv73.ru

Как регулировать теплые водяные полы

Водяной теплый пол позволяет создать прекрасный микроклимат в помещении. Достигается это равномерным распределением тепловой энергии. Но для продолжительной эффективной работы напольного обогрева, следует разобраться с тем, как регулировать теплые водяные полы. В этой статье будет рассматриваться несколько методов регулировки.

Как правильно запустить теплые полы

Чтобы ввести в эксплуатацию теплые полы необходимо дождаться полного высыхания стяжки. На это может уйти до трех недель. Если время не ждет, то можно ускорить процесс сушки, каждый день, добавляя по 1 градусу тепла. Делать это можно, только по прошествии 14 дней.

Влага из бетона должна выйти равномерно. В противном случае стяжка начнет трескаться, а это нарушит целостность отопительного пирога.

Непосредственно перед запуском все краны отопительных контуров на коллекторе следует полностью открыть. Также открывается трехходовой клапан на максимум. В конце включаете циркуляционный насос. После этого этапа можно приступать к регулировке температуры теплоносителя.

Ручная регулировка температуры теплоносителя

Способы регулировки температуры будут полностью зависеть от используемого оборудования. Например, если установлена система с контроллером температуры и сервоприводом, то настройка осуществляется согласно инструкции от производителя этого устройства. При этом регулировка выполняется в автоматическом режиме. Сейчас рассмотрим ручной метод настройки температуры с использованием термоголовок.

Монтаж термоголовок можно выполнять как на подачу, так и на обратку теплоносителя.

Первым делом систему до теплого пола необходимо полностью заполнить теплоносителем и освободить от воздуха. Но здесь важно не спешить, иначе могут образоваться воздушные пробки. Если подключение было выполнено от котла, то перед запуском воды в контуры отопления, перекрываете все краны. После, открываете на одной петле подачу/обратку, заполнив ее теплоносителем. Воздух из нее должен выйти через воздухоотводчик. Теперь включаете циркуляционный насос, чтобы в этой петле теплоноситель начал передвигаться. При этом включаете на котле температуру до 35°. На ощупь вы должны почувствовать, что на обратке и подаче в контуре отопления пошла горячая вода. Если все работает исправно, перекрываете эту петлю и открываете новую. По такому методу закачиваете и проверяете каждую петлю отопительного контура. Когда вы настроили каждый контур, то открываете все краны и регулируете необходимую температуру на ощупь. В некоторых петлях кран потребуется открыть полностью, а в других достаточно слегка приоткрыть.

Температура теплоносителя в каждом контуре может быть разной. Это объясняется несколькими причинами, например, длиной петли. Чем короче контур, тем быстрее он прогревается и наоборот.

Таким образом, осуществляется ручная регулировка температуры. Ее достаточно выполнять один раз в год. Но здесь важно учесть нюанс. Система напольного обогрева инерционна. Что это означает на практике? Если вы сделали изменения на одной из петель, то придется подождать несколько часов, чтобы почувствовать явные изменения в температуре внутри помещения.

Если вы на коллектор установили расходомеры, то разница между показаниями может достигать до 0,5 л.

Трехходовой клапан и смесительный модуль

При обустройстве коллектора трехходовым клапаном, регулировку можно осуществлять при помощи сервопривода. В этом случае смесительный клапан будет контролировать показатель температуры по заранее заданным параметрам. При этом трехходовой кран вы можете крутить несколько раз и как вам удобно, а вот с настройкой смесительного клапана все намного сложнее.

Если вы на свой страх и риск подключили теплые полы к централизованному отоплению, то как раз наличие смесительного клапана позволит избежать побочных проблем. Ваши соседи никак не определят о наличии у вас теплых полов, так как не будет температурного дисбаланса.

Другой метод регулировки температуры в теплых водяных полах – использование смесительного модуля. Данный модуль в своем комплекте имеет такие компоненты:

  • Трехходовой кран.
  • Термометр.
  • Байпас.
  • Циркуляционный насос.
  • Термостатическая головка.
  • Реле максимально допустимой температуры.

Хотя весь этот комплект имеет большую цену, эффективность смесительного модуля очень высока. Тем не менее работает смесительный модуль только при условии сборки по европейскому образцу. В отопительной системе теплоноситель должен иметь температуру не меньше 65°. Что касается системы теплого пола, то модуль подмеса разбавляет теплоноситель и запускает его в отопительные контуры по установленным параметрам. В нашей стране зачастую регулировка температуры осуществляется на самом котле. Это привод к дисбалансу температуры.

Также существует другой метод того, как можно отрегулировать теплые водяные полы. Для этого монтируется сервопривод и комнатный термостат. Исходя из температуры в помещении, терморегулятор дает сигнал на сервопривод о подаче горячего теплоносителя.

Эта методика работает даже при самодельном коллекторе, хоть с модулем подмеса, хоть с трехходовым клапаном. Все зависит от ваших финансовых возможностей.

Итак, мы рассмотрели несколько методов того, как можно осуществлять регулировку теплоносителя в системе теплого пола. Если вы используете другие технологии и методики, то нам будет интересно узнать о них. Пишите свои комментарии в конце этой статьи.

Видео

 Узнайте тонкости регулировки теплого водяного пола из следующего видеоматериала:

www.stroitelstvosovety.ru

Как сделать теплый водяной пол в квартире с центральным отоплением

Содержание статьи:

Если вы задумали сделать водяной теплый пол в квартире от центрального отопления, то знайте сделать это нужно правильно, что быу вас не было проблем с соседями и вашей коммунальной службой, обслуживающей систему отопления вашего дома.

ПОЧЕМУ ЗАПРЕЩАЮТ МОНТИРОВАТЬ ТЁПЛЫЙ ПОЛ ВОДЯНОЙ В КВАРТИРЕ?
А всё потому, что система отопления многоквартирного жилого дома состоит из двух труб- подачи и обратки, либо однотрубной системы:


Система отопления таких домов рассчитана на отопление радиаторами. Гидросопротивление радиаторов на много меньше чем у тёплого пола, поэтому в системе водяной тёплый пол используется циркуляционный насос, для принудительного прогона теплоносителя.
Так вот подключив коллектор тёплого пола к входной трубе системы отопления дома и выведя в обратку мы получим тёплый пол водяной в квартире и замерзших соседей, так как насос создал разряжение теплоносителя во входной трубе стояка дома и тепло просто не доходит до радиаторов соседей. По этой причине обслуживающие службы запрещают подключаться к системе отопления таким способом, но!… есть даже три «но»!…
Существуют два способа как правильно подключиться к системе отопления многоквартирного дома и третий способ как вообще не подключаться к ней, но при этом иметь тёплый пол в квартире.
И так, как же всё-таки подключиться к системе не создав разряжение в стояке?

Способ 1.

Данный способ заключается в использовании теплообменника.
Теплообменник подключается как обычный радиатор в квартире, он не имеет гидравлического сопротивления, и поэтому теплоноситель без труда проходит через теплообменник без помощи циркуляционного насоса. При этом теплоноситель тёплого пола не смешивается с теплоносителем общей системы отопления дома. Остальные элементы оборудования таки же как и при устройстве системы тёплого пола в частном доме. Такой способ подключения не влияет на изменение давления в стояке, поэтому соседи у вас не замерзнут. Как говорится » И волки сыты и овцы целы»
Вот схема данной модели подключения:

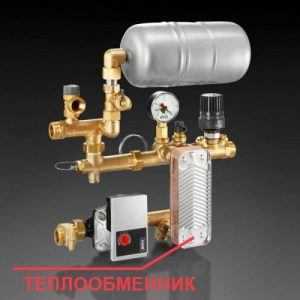

А это теплообменник в составе смесительного узла:

Способ 2.

Способ «первичного и вторичного кольца». В роли первичного кольца выступает система отопления вашего дома, а в роли вторичного кольца- система трубок вашего водяного тёплого пола.

Если кто помнит курс биологии со школы, то может быть знает что сердечно-сосудистая система человека состоит из большого и малого кругов кровообращения. Кровь течет по разным кругам, но при этом сообщается и смешивается между собой.

Так и здесь два кольца связанны друг с другом , но при этом вторичное кольцо не мешает первичному.
Посмотрите внимательно на рисунок и попытайтесь понять принцип работы этой системы:

Допустим в вашем многоквартирном доме однотрубная система отопления. Врезку делаем в трубе, которая идет от радиатора. Первая врезка для подачи теплоносителя в тёплый пол делаем в 30 см от трубы-перемычки радиатора. Вторая врезка в 30 см. от первой для обратки тёплого пола. Обе врезки оснащаются кранами на случай ремонта системы тёплого пола. На обратке стоит обратный клапан для одностороннего потока в системе. И так, теплоноситель проходит через трехходовой клапан, далее нагнетается в коллектор, откуда идет по петлям тёплого пола, возвращается в коллектор обратки и тут… внимание!... часть теплоносителя уходит в обратку стояка дома, а часть, через трехходовой клапан системы, возвращается в подачу коллектора. Какую часть отдать в стояк системы отопления дома, а какую пустить на второй круг регулирует трехходовой клапан с термоголовкой.
Такая система подключения обеспечивает равномерный отбор теплоносителя из общей трубы дома, не создавая разряжения в общем стояке.

Способ 3.

Это способ послать всех «нафиг» и устроить автономное газовое отопление в квартире, ведь никто не запрещает устанавливать газовые котлы с закрытой камерой сгорания на кухне или балконе, при этом не платя за общую систему отопления, а только за газ. Скорее всего у вас будет по деньгам выходить дешевле. Правда я не учитываю сумму, которую вы выложите за установку котла.
А если вы заморочитесь и решите установить электрокотёл, то его вообще можно засунуть хоть в кладовку хоть в сан. узел, но по себе знаю, что отопление электричеством не самый дешёвый вид отопления.
Выбор остается за вами, каким способом воспользоваться решать вам, но прежде чем приступить к монтированию тёплого пола водяного в квартире необходимо провести следующие работы:
В первую очередь если вы задумали делать какие-то перегородки в квартире, то их нужно сделать их уже сейчас, либо хотя бы сделать каркас для гипсокартона. Проверить уровень перепада поверхности основания пола по всей квартире, если разница больше 2 см., то необходимо выравнить поверхность в » уровень». Поднять дверные проемы на высоту «пирога» будущего пола. Оштукатурить стены, хотя бы нижнюю их часть, так как при монтировании пола к ним нужно будет клеить демпферную ленту. Вымести весь мусор, убрать все неровности основания пола(бугры, выбоины, шероховатости). Определиться с местом, где будет находиться у вас котёл, если вы надумали его ставить, а так же распределительный коллектор, продумать в каком месте у вас будет врезка в стояк системы отопления дома. При монтировании пирога тёплого водяного пола в квартире единственным нюансом является, то что если вы живёте не на первом этаже или цокольным, то утеплитель можно постелить меньшей толщины, чем обычно. 50 мм. будет достаточно. В остальном технология такая же как и при укладке тёплого водяного пола в частном доме.
Если вы решили заодно сделать тёплый пол на балконе, то необходимо учесть то, что балкон окружён практически со всех сторон холодом, и что бы компенсировать потери энергии, нужно на площади балкона трубу уложить по чаще, чем в самой квартире.



domotopil.ru
