Техническое описание тёплого пола

ТЕХНИЧЕСКОЕ ОПИСАНИЕ И РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ ТЁПЛОГО ПОЛА

ТУ 3468-004-50668692-09

СОДЕРЖАНИЕ

1 Область применения

2 Технические характеристики

3 Состав и устройство изделия

4 Подготовка к работе

5 Порядок работы

7 Указания мер безопасности

8 Возможные неисправности и

методы их устранения

1. ОБЛАСТЬ ПРИМЕНЕНИЯ

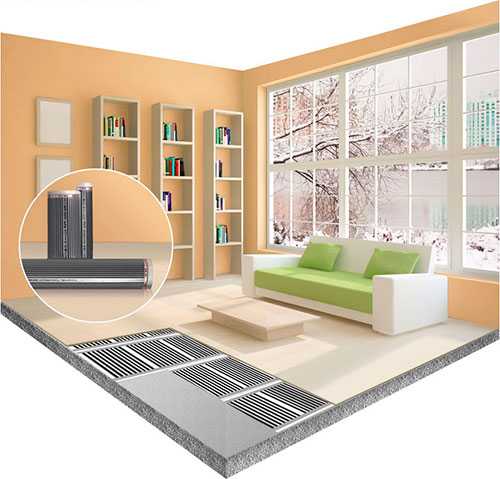

Плёночный тёплый пол — это комфортный обогрев пола, стен, потолка с равномерной подачей тепла по всей обогреваемой площади и возможностью направленного обогрева.

Обогрев помещения происходит в два этапа:

• 1 этап: Плёночный тёплый пол позволяет в неотапливаемом помещении создать в короткое время комфортные условия нахождения.

• 2 этап: Контактный нагрев и передача тепла от нагреваемой поверхности.

Тёплый пол (далее по тексту ТП ) в отличии тэновых обогревателей не выделяет запахов, не перегревает воздух, не сжигает кислород и безвредны для здоровья. Терморегулятор позволяет экономить потребление электроэнергии.

ТП предназначен:

для монтажа теплого пола под:

- жесткое напольное покрытие (ламинат, паркетная доска, ДВП и т.п.)

- мягкие покрытия (линолеум и ковролин и т.д.) при условии дополнительной укладки поверх нагревательных элементов жесткого материала типа фанеры, или ДВП;

- стяжку из бетона или аналогичного материала;

- гипсокартон, стеновые панели любого типа, керамическую плитку;

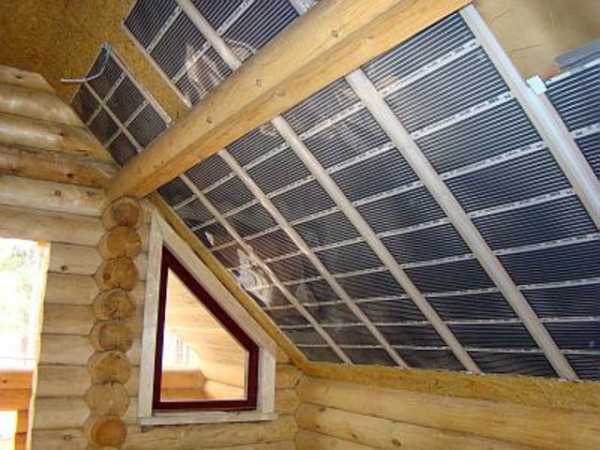

для устройства теплых потолков (под натяжных, подвесных, панельных и др.).

Плёночный тёплый пол на основе термической пленки применяется в коттеджах, квартирах, дачах, загородных домах, больницах, школах, детских садах, производственных и административных помещениях, животноводческих комплексах, теплицах и т.д.

2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

2.1. Основные технические характеристики плёночного тёплого пола:

• Габаритные размеры резистивного пленочного нагревателя: ширина 635 мм, длина до 100 м в рулоне, толщина от 0.25 до 0.5 мм. Возможно изготовление других размеров, требуемых потребителю.

• Напряжения питания — 220 В.

• Потребляемая электрическая мощность 100 – 220 Вт/м²

• Способ регулирования температуры – с помощью терморегулятора.

3. СОСТАВ И УСТРОЙСТВО.

3.1 Плёночный тёплый пол представляет собой систему блоков (полос) из гибких нагревающих элементов. Греющий элемент, представляет собой токопроводящий слой на основе углеродной композиции, надежно запаянной между двумя слоями прочной лавсановой пленки.

В комплект системы обогрева входят от производителя: гибкий листовой нагревательный элемент, паспорт с гарантийными обязательствами, а так же ТУ 3442-04-50668692-07.

4. ПОДГОТОВКА К МОНТАЖУ.

4.1. Ознакомится с рекомендацией ГОСТ Р 52161.2.96 – 2006 часть 2.96; УДК 696.6:006.354 Группа Е08 Часть 7.

4.2. Перед установкой систем обогрева необходимо проверить исправность электрической цепи нагревательных элементов: С помощью омметра замерьте электрическое сопротивление между питающими проводами. Значение сопротивления должно соответствовать сопротивлению, указанному в паспорте на конкретное изделие.

4.3. Проверьте целостность внешней оболочки: на ней не должно быть прогаров, разрывов и порезов.

4.4. Проверка места выхода проводов из оболочки: оно должно быть герметичным.

4.5. Перед установкой систем обогрева необходимо определить места подвода электроэнергии и установки термостата

4.6. Важное условие укладки пленки под любое покрытие- это применение утеплителя с отражающим эффектом. Например — полифом BOPP, который представляет из себя слой вспененного самозатухающего полиэтилена с закрытыми воздушными порами, который с одной стороны покрыт биориентированной металлизированной пропиленовой пленкой, толщиной 5 мм. Полифом BOPP- материал тонкий, гибкий, легкий, экологически чистый, является продуктом, который останавливает тепло на всех трех путях его распространения: теплопроводность, конвекция и излучение.

Полифом укладывается на поверхность, которую требуется закрыть НБ и скрепляется фольгированным скотчем. После того как поверхность подготовлена, прямо на полифом можно укладывать нагревательные элементы.

4.7. Перед укладкой нагревательных элементов необходимо произвести расчет необходимого количества материала.

Необязательно покрывать все 100% поверхности пола. Достаточно покрыть 75-80% от свободной площади, отступая по периметру с расчетом на мебель, кухню либо бытовую технику. Помимо линейной разметки и количества нагревательных блоков необходимо просчитать мощностные нагрузки и соответствие им возможностей электросети. Зная значение потребляемой мощности можно определить силу тока при заданном напряжении. Значение силы тока необходимо знать для подбора нужного сечения силового провода и монтажных проводов, а также соответствия уже имеющейся штатной электропроводки силовым нагрузкам.

В современных домах для осветительной проводки чаще всего используют медный провод с поперечным сечением 1,5 мм², для розеток 2,5 мм². Максимальная мощность блока на этапе прогрева покрытия до необходимой температуры зависит от его мощности. Расчет производится по формуле I=P/U, где I – сила тока, Р – мощность (термопленки), U – напряжение в сети ( 220 В).

Пример расчета для комнаты 20 м²:

Мощность составит 20 м х 200 Ватт, или 4 кВт. Пользуясь формулой, определяем силу тока, она равна 4000:220=18 А, то есть, нам достаточно провода сечением 2,5 мм². Это сечение провода будет оптимальным для подключения регулятора.

4.8. Определите схему будущего расположения теплых полов в помещении не занятой мебелью, с учетом отступа 10 — 20 см от краев стен и нагревательных приборов, таких как радиаторы отопления, камины и т.д., и рассчитайте его площадь. Зарисуйте схему укладки листовых нагревателей на поверхность с указанием расстояний от стен, сантехнического оборудования, мебели, каминов и т.д.

4.9. Перед укладкой системы обогрева под любую поверхность необходимо проверить работоспособность СИСТЕМЫ.

5. РЕКОМЕНДАЦИИ ПО УКЛАДКЕ СИСТЕМЫ ОБОГРЕВА

ПОД ПОКРЫТИЕ БЕЗ СТЯЖКИ.

5.1. Определите площадь поверхности, на которую Вы будете укладывать нагревательные блоки.

Не требуется обязательно покрывать блоками всю поверхность пола. Можно укладывать 75-80% от свободной площади, отступая по периметру помещения с расчетом на мебель (кухонный гарнитур, стиральная машина, плита, холодильник, диван, шкаф и т.д.)

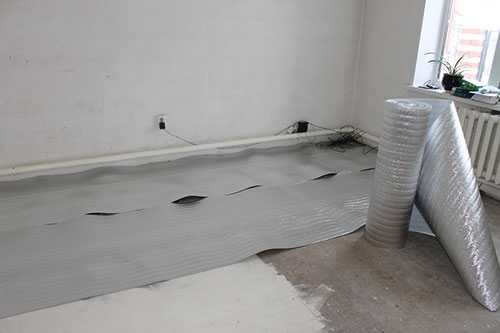

5.2. Уложите теплоотражающий материал.

Полифом уложите отражающей стороной вниз на поверхность, которую требуется закрыть нагревательным блоком, и скрепите фольгированным скотчем. После того, как поверхность подготовлена, прямо на полифом можно укладывать нагревательный блок.

5.3. Уложите нагревательный блок поверх теплоотражающего материала. Места подключения проводов стараться выводить под плинтус, или к самому краю покрытия, а сам блок нужно закрепить скотчем к полифому, чтобы исключить его сдвиг в процессе дальнейшей укладки напольного покрытия.

ВНИМАНИЕ! После установки нагревательного блока нельзя наступать на поверхность нагревательного элемента, ставить тяжелые предметы с острыми ножками, для избежания его повреждения.

5.4. С помощью разъемов или другим удобным потребителю способом подсоедините блок к источнику питания. Это можно сделать при помощи пайки. Для пайки рекомендуется применять припой ПОС-30 или ПОС-40. В качестве флюса применяется канифоль.

5.5. По желанию заказчика возможна установка нагревательного блока через терморегулятор.

Регулятор рекомендуется устанавливать вблизи имеющейся электропроводки, если не требуется монтаж специальной проводки для подключения системы. Он устанавливается на стене, в наиболее удобном для пользователя месте (рядом с розетками), так, чтобы не мешать дальнейшей расстановке мебели, монтажу кухни и установке бытовой техники. Регулятор можно устанавливать стационарно, как электрическую розетку для скрытой проводки или подключать в уже имеющуюся розетку с помощью шнура. Провода питания и провод датчика, идущие от терморегулятора непосредственно на блок, можно скрыть в стене или закрыть декоративным коробом для электропроводки.

Обязательно нужно учитывать дополнительные устройства, которые могут быть подключены к той же сети. Для системы, мощностью 2 кВт и более мы рекомендуем производить подключение через отдельный автомат.

5.6. Подключите терморегулятор к электрической сети.

Подключение терморегулятора и питания от электрической сети должно производиться квалифицированным специалистом. Обязательно учитывайте дополнительные электрические устройства, которые могут быть подключены к той же сети. Для системы, мощностью 2 кВт и более мы рекомендуем производить подключение через отдельный автомат.

5.7. Проверьте работу системы обогрева теплого пола. Уложите напольное покрытие.

После подсоединения всех компонентов системы к электросети производится проверка работы блока и проверка пробником мест подключения монтажных проводов. После этого можно производить укладку необходимого покрытия. Если выбранное Вами напольное покрытие не требует дополнительной стяжки, то его укладка происходит сразу поверх блоков.

6.РЕКОМЕНДАЦИИ ПО УКЛАДКЕ НАГРЕВАТЕЛЬНОГО БЛОКА ПОД СТЯЖКУ.

При укладке под плитку (стяжку) нужно особенно тщательно подходить к монтажу блока. Поверхность первичной стяжки должна быть максимально ровной. Чтобы сцепка между первичной стяжкой и раствором под плиткой была лучше и по требованию ГОСТ, необходимо применить монтажную металлическую сетку с диаметром не менее 1мм и ячейками не более 50 мм. Сетка укладывается поверх блока, точечно крепится к первичной стяжке. После окончания работ систему не включать и не нагружать поверхность минимум 28 дней.

6.1. На выровненный пол расстилается теплоотражающий материал – например, полифом BOPP.

6.2. На теплоотражающий материал расстилается нагревательный блок.

6.3. Подключение нагревательного блока производится в соответствии с п.п.5.4., 5.5., 5.6. данной инструкции.

6.4. На этом этапе можно проверить работоспособность нагревательного блока.

6.5. Нагревательный блок вместе с теплоизолирующей подложкой крепится к основанию пола при помощи саморезов.

ВНИМАНИЕ! Саморезы допускается закручивать только по периметру нагревательного элемента не ближе 5 мм от резистивного слоя.

6.6. Сверху блока, на подкладки толщиной 10-15 мм, укладывается монтажная металлическая сетка.

ВНИМАНИЕ! Сетка должна быть подсоединена к заземляющему проводнику питающей сети.

6.7. Заливается цементно-песчаная стяжка толщиной 30-50 мм.

6.8. Сырую стяжку нужно накрыть плотным полиэтиленом, прижать плотно фанерой, гипсокартоном или другим листовым материалом.

6.9. Когда стяжка подсохнет, убрать полиэтилен, выровнять пол (залить основную стяжку 2-3 см). После этого можно укладывать плитку.

Через 28 дней после высыхания бетонной стяжки можно включать теплый пол.

7. УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ.

7.1 Хранить нагревательные блоки следует в сложенном виде, в закрытых сухих помещениях с относительной влажностью воздуха не превышающей 60%.

7.2 Не допускается перегрев нагревательного блока выше 70 оС.

7.3 Подключение греющих элементов выполнять при отключенной сети.

7.4 Использование нагревательного блока с поврежденной оболочкой, с наличием разрывов, порезов, прогаров ЗАПРЕЩЕНО!

7.5 Не используйте нагревательные блоки с поврежденными разъемами

7.6 ЗАПРЕЩАЕТСЯ наступать на нагревательные элементы и складывать на них предметы, способные нарушить целостность блока. Во избежании перегрева, запрещается укладывать блоки друг на друга с целым или частичным перекрытием тепловых полей соседних блоков.

7.7 Перед включением блок должен быть полностью развернутым и уложенным на обогреваемую поверхность.

8. ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ.

8.1 При неисправности питающих разъемов необходимо заменить разъемы.

8.2 При неисправности греющих элементов, обрыве цепи внутри защитной оболочки необходимо обратиться к производителю. Нагревательный блок не предназначен для самостоятельного ремонта потребителем.

termomat.ru

Инфракрасный пленочный теплый пол: преимущества и достоинства

Инфракрасный пленочный теплый пол: преимущества и достоинства

Инфракрасные пленочные теплые полы появились относительно не давно, но уже успели стать очень популярным решением для дома. В наше время теплый пол можно устроить практически в любом помещении, однако важно при этом учитывать ряд специфических нюансов.

Содержание:

Благоприятный микроклимат в любом доме или квартире является залогом

крепкого здоровья всех членов семьи, и именно теплый пол имеет в этом ключевое значение.

Оборудовать его можно несколькими способами, самым современным и

эффективным из которых является инфракрасная пленка.

Излучение инфракрасной пленки не нагревает окружающий воздух,

а непосредственно обогревает сам пол, не пересушивая воздух в комнате.



Иногда, инфракрасную пленку располагают на стенах или потолке.

В любом специализированном магазине или в интернете вы

сможете приобрести любую систему теплый пол, однако,

прежде чем сделать выбор, следует ознакомиться

с преимуществами инфракрасной (ИК) пленки.

Инфракрасный пленочный пол

Представляет из себя пленку, толщиной около 04, мм. При подключении

к сети электричества, запаянные  в полиэстер полосы

графита излучают инфракрасные лучи.

Графит обладает высокой теплопроводностью, а так же

при меньшем потреблении электроэнергии позволяет добиться

большей теплоотдачи чем большинство других материалов.

Управляется система с помощью специального термостата.

Такие полы нагревают не окружающий воздух, а

предметы в комнате, что помогает поддерживать

нужную температуру в помещении не пересушивая воздух.

Преимущества инфракрасного пленочного пола  пленочного пола:

  • нагревает равномерно все помещение;
    экономит электроэнергию;
    подходит для различных типов покрытия;
    прост в установке;
    долговечность (срок службы до 20 лет).

Эксперты считают, что ИК излучение благотворно

влияет на самочувствие человека. Оно используется для лечения

десятков всевозможных недугов. Это еще одна причина выбрать ИК пол.

ИК теплый пол можно использовать с любым типом линолеума.

ИК излучение теплого пола совершенно не оказывает отрицательного

воздействия на напольное покрытие. ИК пол прост в установке.

Благодаря использованию гибкой пленки, такое покрытие может

укладываться не только на пол, а так же и на стены. При необходимости,

вы можете воспользоваться мобильной версией ИК-пола, то есть материал нужного размера устанавливается для обогрева

небольшого участка, например пространства для домашнего животного.

Теплые полы устойчивы к механическим воздействиям.

В случае механического повреждения, выходит из строя

лишь поврежденный сегмент, который может быть легко заменен.

Кроме того, пленка устойчива к коррозийным процессам длительное время.

Монтаж  инфракрасного пленочного пола

Сначала необходимо подготовить поверхность —

она должна быть сухой и чистой. Затем укладываем термоизоляцию.

Выбор материала для термоизоляции зависит от типа финишного покрытия.



Если вы используете ламинат, то подойдет практически любой

теплоизоляционный материал, главное чтобы он не был

изготовлен на основе алюминиевой фольги. Лучше всего,

если это будет металлизированный лавсан, или полиэстер толщиной 3-5 мм.

Если финишное покрытие — керамическая плитка,

используют 2 мм. техническую пробку. Стыки термоизоляции

проклеивают скотчем. Важно так же заранее составить

схему укладки и наметить место для термодатчика.



Пленочные полы не укладываются в тех местах пола, где после

ремонта будет стоять мебель. Теплые полы лучше укладывать

вдоль длинной стены, таким образом вы сможете сократить

количество стыков, соединительных проводов.

Инфракрасный пленочный теплый пол под плитку

Пленочные полы изначально разрабатывались для монтажа

и эксплуатации в сухих средах. Поэтому далеко не каждый

пленочный пол может выдержать воздействие щелочного

воздействия цемента или плиточного клея. Если вы укладываете

теплый пол под керамическую плитку, перед покупкой пола,

настоятельно рекомендуем вам проконсультироваться с продавцом консультантом.
Важно! Укладывать пленочный пол можно только при

температуре выше 0 градусов по цельсию.

После укладки на пол теплоотражателя, укладываем пленку теплых полов.

Полосы пленки необходимо крепить к основе скотчем, во избежание их

«расплывания» во время укладки плитки. Между основой и пленочным полом

не должно оставаться воздушной прослойки. Когда полы уложены, контакты

установлены и изолированы, терморегулятор подсоединен, необходимо накрыть полы

полиэтиленовой пленкой. Если предполагаются большие нагрузки на пол во время

эксплуатации, то так же необходимо уложить ГВЛ или СМЛ до 6 мм.
Толщина плиточного клея должна быть не менее 10 мм. Кроме того, необходимо

оставить зазор между стеной и плиткой, так как напольное покрытие будет расширяться

под воздействием нагревания. Сам зазор закроется плинтусом.

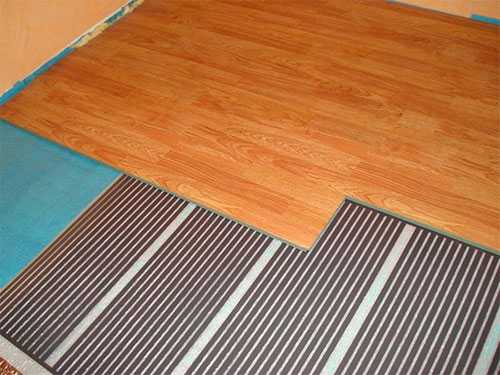

Инфракрасный пленочный теплый пол  под ламинат

Процедура монтажа пленочных полов под ламинат отличается своей простотой.

Сначала укладывается теплоизоляционный материал. Свои рекомендации по выбору

материала по теплоизоляции  для теплых полов под ламинат мы давали выше.


После укладки теплоизоляции и закрепления листов скотчем, укладываем

пленочный пол, согласно заранее составленной схеме. Полосы теплого пола

так же крепятся друг к другу скотчем. Далее устанавливаем терморегулятор и термодатчик.



Соединяем и изолируем контакты. Когда эти работы проведены, необходимо

протестировать работу пола — если все в порядке — укладываем ламинат.

remontfor-you.ru

Пленочный инфракрасный теплый пол - его характеристики, преимущества и технология укладки

Монтаж теплых пленочных инфракрасных полов отличается особой простотой. Такие полы устанавливаются очень быстро и не требуют предварительной стяжки. Важно, что теплые полы пленочного типа практически не изменяют уровень пола. Во время эксплуатации они обеспечивают равномерный и почти мгновенный прогрев поверхности пола.

Уникальность пленочных теплых полов (ПТП) состоит в сочетании надежности при эксплуатации и простоты в монтаже. Кроме того они благоприятно воздействуют на здоровье человека. Все это делает пленочные теплые полы универсальным и лучшим вариантом для дополнительного обогрева помещений. Мощность инфракрасного пленочного пола зависит от строения и структуры пленки и находится в диапазоне 100-200 Вт/м.

Составляющими компонентами данных полов являются полосы карбона, надежно запаянные между слоями тончайшей полимерной пленки. По медным шинам, которые соединяют полосы карбона при помощи серебряной пасты, подается напряжение.

Источником инфракрасных лучей, длина которых находится в диапазоне 7-20 мкм, является карбоновая полоса. Теплые пленочные полы нагревают расположенные в помещении предметы, а не воздух. Они отличаются экономичностью и позволяют сэкономить в сравнении с другими видами теплых полов, около 20% электроэнергии.

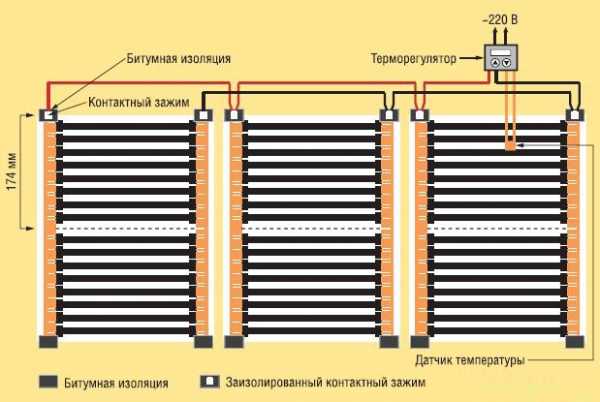

Подключение инфракрасной пленки выполняется по параллельной схеме к специальному управляющему терморегулятору. Это гарантирует бесперебойную эксплуатацию системы в целом, даже в случае выхода со строя отдельной карбоновой полосы.

Поскольку нет необходимости в заливке песчано-цементной стяжки при обустройстве пленочного теплого пола, его укладывают непосредственно под определенное напольное покрытие.

Одним из преимуществ инфракрасного пола является то, что накрывать его можно практически любым современным покрытием. Это может быть линолеум или паркет, ковролин или ламинат. В любом случае обеспечивается равномерный щадящий прогрев поверхности пола. В особенности это важно для натуральных деревянных покрытий, которые не рассыхаются и не растрескиваются во время эксплуатации.

Конструкция и установка пленочного теплого пола

Монтажные работы при обустройстве пленочного пола отличаются простотой, поэтому вполне под силу любому. Особенности установки данного вида пола заключаются в следующем:

  • Инфракрасную пленку следует укладывать на пол в тех местах, где нет мебели.
  • Для обеспечения качественного прогрева пола и создания комфортной атмосферы в помещении достаточно покрыть 75% его площади.
  • Потеря высоты помещения при обустройстве теплого пола с использованием инфракрасной пленки составляет не более 3,3 мм. Это суммарное значение теплоотражающего материала и толщины пленки, соответственно 3 мм и 0,3мм.

Последовательность работ при проведении монтажа теплого пола пленочного вида следующая:

  1. Поверхность чернового пола очищается от мусора и различных острых предметов.
  2. По периметру пола укладывается парогидроизоляционная пленка. Для этих целей вполне может использоваться полиэтиленовая пленка с высокой термостойкостью.
  3. Далее выполняется укладка специального трех миллиметрового теплоотражающего материала, который позволяет существенно снизить тепловые потери при эксплуатации пола. Для этих целей используются различные теплоизоляторы с полипропиленовым или металлизированным покрытием. Также разрешается применять в этих целях техническую пробку, имеющую толщину не больше 3 мм.
  4. Непосредственно на теплоизолирующий слой укладывается инфракрасная пленка,
  5. выполняющая функции нагревательного элемента. Сверху инфракрасной пленки в качестве напольного финишного покрытия устанавливаются фанерные или гипсоволокнистые листы.
  6. Поверхность накрывается выбранным напольным покрытием.

Если на поверхности пола не планируется ставить мебель, от финишного покрытия можно отказаться, а напольное покрытие уложить непосредственно на инфракрасную пленку.

Сегодня инфракрасную пленку практикуется укладывать под керамическую плитку или под керамогранит. Для этого дополнительно устанавливается монтажная строительная сетка с ячейками размером 5-45 мм. Данный компонент укладывается поверх пленки и фиксируется в определенных точках на первоначальной стяжке. Для монтажа используется цементно-клеевой раствор. В этом варианте теплый пол можно начинать эксплуатировать только после окончательного высыхания стяжки, то есть приблизительно через 28 дней.

Преимущества пленочных теплых полов

Системы отопления, обустроенные на базе инфракрасных пленок, сегодня становятся все более популярными. Это объясняется рядом их существенных преимуществ:

  • Простой монтажа. Любой пленочный пол легко установить самостоятельно, используя инструкцию по монтажу. Какие либо мокрые процессы при установке данного типа полов полностью исключаются.
  • Универсальностью. Нагревательный элемент может укладываться под любое современное напольное покрытие: линолеум, паркетную доску, ламинат и пр.
  • Надежностью и устойчивостью к повреждениям. Какое-либо механическое повреждение повреждает только отдельную секцию или полосу пленки. Благодаря подключению по параллельной схеме, неповрежденные секции инфракрасного пола продолжают бесперебойно работать.
  • Экономичностью. Применение принципа инфракрасного обогревающего излучения обеспечивает экономию электроэнергии до 20%. Кроме того использование в системе терморегулятора позволяет дополнительно сэкономить электроэнергию еще приблизительно на 25-30%.
  • Долговечностью. Инфракрасная пленка обладает антикоррозийной устойчивостью и не разрушается на протяжении времени эксплуатации. Гарантийный срок эксплуатации составляет приблизительно 15 лет, но на практике теплый пол, обустроенный на базе инфракрасной пленки, служит не менее 20 лет.
  • Экологичностью. Доказано, что инфракрасное излучение способно создавать в помещении комфортный микроклимат. При полном отсутствии вредного электромагнитного излучения помещение прогревается равномерно, а значит, исключается возникновение сквозняков. При этом в отапливаемом помещении устанавливается оптимальная влажность.
  • Здоровым обогревом. Доказано, что длинноволновое инфракрасное излучение положительно влияет на здоровье человека. При обогреве помещения данным способом отсутствует электромагнитное излучение, пыль, шум, запах, вибрация, ядовитые пары и угарный газ.

Кроме всех перечисленных преимуществ немаловажно и субъективное ощущение особого комфорта человеком, ступни которого касаются теплого пола, а голова находится на уровне с прохладным свежим воздухом. Сегодня ни один тепловой прибор не обеспечивает большую комфортность проживания, чем теплый пол пленочного типа.

postroy-dom.com

Инфракрасный теплый пол - технические характеристики и мощность

Сегодня на рынке представлено несколько видов теплых полов, каждый из которых имеет свои достоинства и недостатки. Инфракрасный пленочный теплый пол также выделен в отдельную категорию. Его можно использовать в качестве обогрева не только пола, но и стен, и потолка. Такой теплый пол устанавливают в самых различных помещениях: жилых квартирах и домах, складских помещениях, офисах и гаражах. ИК теплый пол электрический пленочный появился не так давно, но сразу же обратил на себя внимание. Каждый день его приобретает все большее число покупателей.

Характеристика технологии

Современная технология пленочного теплого пола является экологичным, легким и тонким продуктом. Основное его преимущество в том, что он быстро монтируется и совмещается с разнообразными напольными покрытиями (ламинат, ковролин, паркет, линолеум и т.д.). Кроме того, такая система обогрева не опасна для человеческого здоровья, бесшумна, не сжигает кислород и не занимает места.

Структура ИК теплого пола представляет собой термопленку, которая излучает инфракрасные волны. Эластичный рулонный материал содержит специальный элемент, который начинает нагреваться при подключении пола к электросети. Самое важное в этой технологии то, что нагревается не воздух, а конкретные объекты и люди, благодаря чему значительно снижаются затраты на электроэнергию.

Термопленка состоит из карбоновой пасты, серебряной пасты, меди и полиэстеровой пленки.

Основные технические характеристики:

  • Напряжение от сети 220 Вольт 50 Hz;
  • Температура поверхности над термопленкой: от 45 до 80  градусов по Цельсию, в зависимости от режима;
  • Максимальная мощность потребления: от 150 Вт/м2 до 400 Вт/м2, в зависимости от режима;
  • Дальность инфракрасных лучей 91%;
  • Длина волны 6-20 мкм;
  • Пленка имеет температуру плавления 265 °C.

Обзор плечного теплого пола на видео ниже.

Подсоединение к силовым проводам

Пайка считается самым правильным способом соединения нагревательной пленки с силовыми проводами. Во время пайки необходимо нагреть поверхности медных токоведущих полос с силовыми проводами, после чего покрыть их расплавленным припоем (специальный легкоплавкий сплав). Таким образом, пространство между соединяемыми проводниками заполняется припоем, который частично там и растворяется. Благодаря этому, после того как затвердеет припой, место соединения будет иметь хорошую электрическую проводимость и механическую прочность.

polgid.ru

плюсы и минусы, характеристики и подключение

  • Каким должен быть хороший теплый пол?
  • Параметры пола с инфракрасным излучением
  • Монтаж системы
  • Подложка под инфракрасный пол
  • Принцип работы устройства
  • Инфракрасные пленочные полы. Преимущества и недостатки
  • Плюсы
  • Минусы

Развитие технологий и появление готовых к непосредственному монтажу элементов  упростили процесс обустройства инфракрасного теплого пола. Здесь продумано и доступно все: нагревательные элементы, подложка под пленочный теплый пол, датчики и регуляторы. Так, инфракрасный теплый пол – это пленочный материал полностью готовый к укладке. Его применение экономит время для обустройства системы, минимизирует риски по использованию электричества. Тем не менее даже он имеет помимо достоинств еще и некоторое количество недостатков.

Каким должен быть хороший теплый пол?

Преимущества водяных теплых полов, прежде всего, в том, что их использование не повышает расход электроэнергии. Но трудоемкость процесса, а также то, что общий вес готовой конструкции получается весьма внушительным, строго определяет параметры, подходящие для использования водяного теплого пола. Использование кабеля практически не имеет запретов. Единственное требование – наличие мощной электросистемы строения.

Одно из направлений по использованию электроэнергии для безопасного обогрева полов – это применение инфракрасных излучений. Основные технические характеристики ИК следующие:

  1. Длина излучения от 5 до 20 мкм в соседстве с карбоновой пастой дает отличный результат, который позволяет осуществлять начальный подогрев  поверхности за 5 минут.
  2. Запаивание нагревательных элементов в плотную полиэстеровую пленку делает процесс использования таких полов максимально безопасным.
  3. Напыление серебра на концах всех контактов исключает  возможность искрения и подгорания вследствие плохого контакта в местах стыка даже при вероятных скачках напряжения.
  4. Использование терморегулятора оптимизирует процесс выбора нужного температурного режима.

Стоит добавить последний аргумент в пользу ИК. Фактически, не нужно ничего, кроме стандартной электрической сети в 220 В. А монтаж конструкции под силу даже женщинам и детям (хотя лучше все-таки доверить его профессионалам).

Вернуться к оглавлению ↑

Параметры пола с инфракрасным излучением

Покупая в строительном магазине пленку с графитным напылением, способную обеспечить дом недостающим ему теплом, нужно знать, какая из них будет экономно и разумно осуществлять обогрев.

Лучше всего отталкиваться от параметров мощности. Этот показатель рассчитывается от метража комнаты. А также важно выбрать пленку, которую не нужно «подгонять» по ширине. Тогда как выполнять отрез по длине, показано любым производителем.

Стандартные технические характеристики ИК пленки следующие:

  1. Пленка имеет три ширины. 0,5, 0,8 и 1 метр. Возможны и более широкие полотна.
  2. Толщина пленки в пределах 0,3 миллиметров. Есть сверхтонкие варианты, а также более толстые.
  3. Обогрев помещения инфракрасные конструкции готовы выполнять при напряжении в сети 210-230 В и частоте в пределах 50 Гц.
  4. Для нагрева 1 м2 нужно 160 Вт. Таким образом, инфракрасный пленочный пол имеет номинальную мощность 160 Вт/м2.
  5. Обогреватель, оставаясь холодным, обеспечивает повышение температуры поверхности термопленки до 45-48 °C.

Технические характеристики стандартной конструкции позволяют с её помощью заменять полностью отопительную систему. В этом случае необходимо, чтобы нагревательные элементы занимали не менее 70% общей поверхности. Подключение системы с учетом наличия стандартной отопительной разводки должно учитывать, что на теплый пленочный пол должно приходиться в среднем 50% от занятой поверхности.

Вернуться к оглавлению ↑

Монтаж системы

Начало работ, естественно, стартует с расчистки поверхности, которая, возможно, может включать её выравнивание. Многие специалисты рекомендуют дополнительно выполнять минимальную стяжку, объясняя это тем, что при укладке на идеально ровную поверхность обогреватель прослужит дольше.

Фактически теплый пленочный пол может быть уложен даже на старое покрытие (паркет, линолеум, доски). Но такой вариант лучше использовать, как временный.

Далее по технологии нужно выполнить следующие шаги:

  1. Качественный обогрев предполагает наличие в «многослойном пироге» части, которая не позволит теплу «уходить» вниз. Её роль выполняет теплоизоляционный материал. Для того чтобы максимально минимизировать расход электрической энергии стоит использовать сверху над утеплителем и специальную подложку из фольги. Она как бы будет отталкивать тепло и направлять его исключительно вверх.
  2. Непосредственно обогреватель нужно укладывать, руководствуясь инструкцией от производителя. Скорее всего, на матах будут указаны стрелки, по которым нужно выполнить разрез пленки и соединить элементы. Качественное проведение этого этапа позволит осуществить беспроблемное подключение системы.

Разрезать маты нужно по указанным стрелкам. Это облегчит процесс монтажа.

  1. Установка термостата должна быть такой, чтобы пользоваться им было удобно, а сам он был незаметен. Именно поэтому многие рекомендуют сразу определить для него место, а затем уже монтировать конструкцию.
  2. После соединения всех элементов нужно систему опробовать. Как правило, при соблюдении рекомендаций сложностей возникнуть не должно и обогреватель сразу же должен начать свою работу. Но, если, например, расход электрической энергии больше, чем заявлено или, напротив, пленка нагревается слишком долго, систему нужно перепроверить.
  3. Последний этап – укладка напольного покрытия. В зависимости от того, что использовать, можно обойтись и без верхней стяжки (например, для ламината она не нужна). А вот для плитки она понадобится. Сбор всей системы может занять всего несколько часов, что относительно других систем подогрева пола гораздо меньше.

Вот неплохое видео о том, как правильно монтировать пленочный теплый пол. Здесь указано на необходимость использования подложки. Так что следующий раздел посвящен ей.

Вернуться к оглавлению ↑

Подложка под инфракрасный пол

Функция подложки под любую конструкцию теплого пола – повышение теплоотдачи, имеющихся нагревательных элементов. Для инфракрасных полов нужно использовать тот материал, который будет иметь теплоизолирующий и отражающий эффект.

Идеальный вариант «многослойной конструкции» предполагает использование в качестве подложки таких материалов:

  • полипропиленная плитка с металлизированной (фольгированной) пленкой с одной стороны;
  • лавсан с фольгой;
  • натуральное пробковое покрытие;
  • любой вспененный ячеистый полиуретан;
  • плиты на основе опилок и стружек, например, ДСП.

Соблюдение технологии монтажа позволит в дальнейшем минимизировать расход электроэнергии. Выбор же подложки под инфракрасный пол должен руководствоваться тем, что эта часть пирога обязана быть

  1. Эластичной, тем самым, способной скрывать небольшие неровности поверхности.
  2. Влагоотталкивающей. Её защита минимизирует риск попадание влаги на инфракрасную пленку.
  3. Звукоизолирующей. Такой материал обладает высокой степенью поглощения шума.
  4. Теплоотражающей. Любая фольга отражает максимальное количество тепла.

Проще всего монтировать основание из фольгированного утеплителя. Этот материал легко режется и обладает минимальным весом. Для хорошей теплоизоляции достаточно выбрать ту подложку, толщина которой не будет превышать 2-3 сантиметров. Вариант подходит для бетонных полов. Минимальная толщина фольгированной подложки 3-5 миллиметров.

Деревосодержащие плиты и пробка обладают более низкими изолирующими и отталкивающими качествами. Тем не менее и для них достаточная толщина от 2 до 4 сантиметров.

Вернуться к оглавлению ↑

Принцип работы устройства

Любой уважающий себя производитель ИК утверждает, что его продукция не только безвредна, но и безопасна даже для ребенка. И для этого есть основания.

  • инфракрасные элементы производят излучение на тех частотах, которые не влияют на человека;
  • даже попадание влаги, механические повреждения не способны спровоцировать замыкание в конструкции.

При этом сам обогреватель, расположенный в пленке, своей температуры в процессе работы не повышает. Отсутствует и холостой расход электроэнергии. А вот все непрозрачные предметы, улавливая инфракрасное излучение, нагреваются до заданной температуры.

Таким образом, элементы конструкции ИК полов, оставаясь холодными, нагревают то, что расположено над ними. Напольное покрытие отдает тепло окружающему воздуху и по принципу конвекции повышает температуру в помещении. Инфракрасный теплый пол насчитывает 3 основные части:

  1. Полимерная пленка, которая и отвечает за подогрев. Максимальная её толщина 0,4 миллиметра. В ней размещены полосы из графита. К ним по медно-серебряным проводникам осуществляется поступление электроэнергии.
  2. Регулятор температуры. Для обычного пользователя системой инфракрасный пленочный теплый пол эта её часть самая нужная. Именно поэтому производители заботятся о простоте её использования, а также о том, чтобы работа устройства ИК обогревателей была эффективной и экономичной относительно расхода электроэнергии. Фактически, терморегулятор – это компьютер, в котором можно установить программу пользования системой на любой период: от часа до месяца.
  3. Датчик температуры – без него просто не сможет работать терморегулятор. В его обязанности входит контроль за соблюдением заданного температурного режима. И именно благодаря точной работе датчика возможна слаженность в работе всей системы.

Любой производитель, естественно, указывает исключительные плюсы своей продукции, скромно умалчивая о том, что есть и минусы. Но для ясности картины стоит изучить и их.

Вернуться к оглавлению ↑

Инфракрасные пленочные полы. Преимущества и недостатки

ИК полотно способно осуществлять эффективный обогрев помещения. Не существует никаких запретов для их использования. Система инфракрасный пол подходит для

  • жилых помещений;
  • больниц;
  • офисов;
  • промышленных предприятий;
  • храмов.

Практически всегда инфракрасный пленочный пол обладает максимальной водонепроницаемостью. Он может работать и при затоплении помещения он может продолжать работать. Также его использование и подключение возможно даже на стенах и потолках.

Монтаж инфракрасных матов на стенах и потолке отличается только тем, что пленку нужно к поверхности закрепить.

Условные минусы такого всеобщего использования только в том, что производитель не рекомендуют применять инфракрасный теплый пол на улице без специальной защиты. И бесспорный недостаток системы – её высокая стоимость.

Вернуться к оглавлению ↑

Плюсы

  • максимальная простота монтажа. Нужен только доступ к стандартной сети электроэнергии;
  • высокая эффективность конструкции. Пленочный пол осуществляет качественный обогрев помещения за минимальное время;
  • обогреватель имеет длительный срок эксплуатации. Стандартная гарантия от производителя не менее 10, а то и 15 лет. Общий срок службы ИК 4-5 десятилетий.

Вернуться к оглавлению ↑

Минусы

  • легкое подключение все же потребует наличия хорошей сети электроэнергии. И здесь недопустим старый запаянный кабель и «жучок» в счетчике;
  • не менее высокая стоимость конструкции. При этом расход потребления электроэнергии будет повышен;
  • при выходе из строя системы, пленочный пол можно заменить. Но для этого нужно полностью снять верхнее покрытие, убрать старую конструкцию и постелить новую.

Использование инфракрасных систем, как способ обогрева, заставляет производителей все больше расширять ассортимент своей продукции. Так сейчас никого не удивишь пленочными матами, подключение которых прекрасно происходит от машинного прикуривателя или теми, что могут быть положены даже в детскую кроватку. Не исключено, что через какое-то время стандартное название инфракрасный пол будет заменено на что-то более общее и емкое. Пока же, как способу обогрева помещения просто и быстро, им нет достойной альтернативы.

Статьи по теме

greempol.ru

Инфракрасный пленочный теплый пол: характеристики, метод монтажа

Выбор системы теплого пола происходит из нескольких вариантов: это водяной, кабельный, пленочный пол или термоматы. Все они имеют свои плюсы и минусы, но самый современный тип – инфракрасный пленочный теплый пол, является самым лучшим по многим причинам. Его используют повсеместно не только за границей, но и в России.

Конструкция пленочного теплого пола

Существует два подтипа инфракрасных полов:

  • пленочные – производятся в форме рулонов тонкой пленки, состоящие из нагревательных элементов;
  • стержневые – представляют собой набор углеродных стержней, соединенных друг с другом проводами.

Принцип действия пленочной системы основан на работе инфракрасного излучения, которое нагревает не воздух, как другие типы полов, а окружающие предметы. Испускаются инфракрасные лучи нагревательными элементами под действием электрического тока. Эти элементы выполнены из тонких токопроводящих лент, которые состоят из углеродных нанотрубок, и отстают друг от друга на 16 мм.

Энергия проводится по двухслойным проводам из серебра и меди. Подключается пол к сети через терморегулятор, что не дает полу перегреваться. Пленка герметична и ламинирована с двух сторон особым полимером, несущим функцию не только защиты самой пленки, но и защиты покрытия пола от возгорания.

Более того, слой полимера обеспечивает стойкость инфракрасной пленки к влажности и другим воздействиям окружающей среды. Инфракрасное излучение этот слой не задерживает.

Благодаря разделению пленки на отдельные независимые элементы, механическое повреждение полотна не ведет к полной потере работоспособности системы – функциональность потеряет только поврежденный участок, весь остальной пол продолжит работать в штатном режиме.

Благодаря сравнительно плотной компоновке нагревательных элементов, нагрев напольного покрытия в помещении происходит очень равномерно, в отличие от других типов теплых полов, в которых нагревается только небольшая область вокруг кабеля или трубы с горячей водой. Установив инфракрасный пол, можно гарантированно получить стабильную температуру во всем помещении.

Потребление системой энергии при подключении к сети 220 В и обеспечении хорошей теплоизоляции помещения составляет около 35-50 Вт на кубический метр в час. Установка термического датчика с терморегулятором позволит автоматически контролировать температуру, удерживая ее на требуемом значении, обеспечивая максимальный комфорт.

В связи с тем, что работа пола основана на излучении волн в инфракрасном спектре, пол не создает вредного для здоровья электромагнитного поля. Более того, наукой признано благотворное влияние инфракрасного излучения, оно даже применяется в разных сферах медицины, от хирургии до восстановления спортивных травм. В сущности, тепло от такого пола являет аналогом тепла солнечных лучей.

Преимущества и недостатки

Плюсы этого типа теплых полов таковы:

  • инфракрасный пленочный теплый пол очень прост и удобен в монтаже, он не требует конструирования цементной стяжки, что обусловливает возможность установки системы в любое время, даже когда ремонт уже завершен;
  • демонтаж также прост – при переезде пленку легко снять и забрать с собой;
  • нет ограничений на выбор декоративного покрытия, укладывающегося поверх теплого пола, можно использовать даже ламинат или линолеум, так как инфракрасные полы полностью неогнеопасны;
  • толщина пленки очень мала – 0,2-0,4 мм, благодаря чему высота помещения изменяется пренебрежимо мало;
  • особенности материала, из которого выполнены нагревательные элементы ИК-пленки позволяют полу нагревать и остывать практически моментально, благодаря чему согреться можно очень быстро;
  • благодаря инфракрасному излучению помещение прогревается равномерно, не создавая градации температуры от пола к потолку;
  • пленка может быть установлена под полом, который подвергается серьезным механическим нагрузкам – в спортзалах, торговых помещениях, офисных зданиях;
  • конструкция пленочного пола позволяет экономить до 30% электроэнергии;
  • такой пол легко подключить к системе умного дома;
  • полная безвредность и даже польза для здоровья обитателей помещения.

Стоит отдельно отметить такое достоинство инфракрасной пленки, как ее универсальность. Ее можно монтировать не только на пол, но и на стены, и на потолок, а также в любых помещениях. Можно обогревать ею хозяйственные постройки – гаражи, сараи, теплицы или использовать для предотвращения обледенения крыльца. Пленку можно уложить даже в салоне автомобиля.

К минусам можно отнести следующие моменты:

  • сравнительно высокая подверженность механическим повреждениям;
  • высокая стоимость;
  • при неправильном монтаже, эксплуатации или при повреждениях возможно возгорание пленки.

Характеристики

Чтобы точно рассчитать необходимое количество материала, нужно знать типичные характеристики пленочных полов. Полоски из углеродных трубок формируются в полотна шириной от 50 до 100 см и длиной 50 метров. Такая длина позволяет использовать один рулон для монтажа пола во всем доме. Полотно можно спокойно разрезать в определенных местах, изолируя оголившиеся концы проводки.

Если инфракрасный пол планируется использовать в качестве основного отопления, необходимо покрыть пленкой не меньше 70% площади основного пола. Стоит учесть, что температура, до которой прогревается поверхность пленки, равна 33 градусам. Это, с одной стороны, позволяет укладывать ее под неустойчивые перед температурой покрытия типа линолеума, а с другой – не позволяет использовать инфракрасный пол в сильные морозы, так как он не сможет достойно прогреть помещение.

Однако, как вторичный источник тепла, он будет идеальным выбором и в суровом климате. Например, такой пол достойно согреет, если отопительный сезон еще не начался, а холода уже настали.

Методика укладки

Обычно рекомендуется прибегать к помощи специалистов для монтажа теплого пола. Но эта работа очень проста и вполне выполнима своими руками. Профессионалу можно поручить только подключение системы к электрической сети.



Схема монтажа инфракрасного теплого пола

Установка пленочного пола происходит следующим образом:

  • первым делом нужно установить терморегулятор в удобном для доступа месте;
  • затем поверхность основного пола подметается и отмывается, пленка должна обязательно укладываться на сухое и чистое покрытие;
  • если основа влажная или выполнена из бетона, желательно уложить слой гидроизолирующего материала, например, плотную пленку из полиэтилена;
  • после этого укладывается слой теплоизоляции из металлизированного полипропилена или лавсана, чтобы обеспечить экранирование тепловых волн;
  • инфракрасное полотно нарезается на полосы нужного размера, не длиннее 10 м;
  • пленка укладывается с отступом от стены в пару десятков см, медными шинами книзу;
  • после подключения пола к сети нужно подключить датчик температуры и терморегулятор и провести тестовый запуск системы, если ничего не искрит и не перегревается – система готова к работе.

Стоит учесть пару моментов. Укладывать инфракрасную пленку под мебель не рекомендуется. Класть нужно строго встык, наложение краев друг на друга может привести к быстрому выходу системы из строя. Обязательно нужно надежно заизолировать контакты, иначе вся поверхность пола будет бить током.

Монтаж декоративного покрытия

Почти все покрытия укладываются на теплый пол стандартным способом, особенности имеет только установка покрытия из керамики. Полимерный защитный слой пленки может не дать плиточному клею хорошо сцепиться с основным полом, поэтому поверх системы теплого пола раскатывается монтажная металлическая сетка и закрепляется в местах, не покрытых инфракрасной пленкой.

Включать пол в сеть и вводить его в эксплуатацию можно только после того, как клей полностью высохнет, что занимает около месяца.

doctorpol.ru
