Таблица перевода диаметров труб из дюймов в мм
Таблица перевода диаметров труб из дюймов в мм
| Диаметр условного прохода трубы, мм | Диаметр резьбы, дюйм | Наружный диаметр трубы, мм | ||
| Труба стальная водогазопроводная | Труба бесшовная | Труба полимерная | ||
| 10 | 3/8″ | 17 | 16 | |
| 15 | 1/2″ | 21,3 | 20 | 20 |
| 20 | 3/4″ | 26,8 | 26 | 25 |
| 25 | 1″ | 33,5 | 32 | 32 |
| 32 | 1 1/4″ | 42,3 | 42 | 40 |
| 40 | 1 1/2″ | 48 | 45 | 50 |
| 50 | 2″ | 60 | 57 | 63 |
| 65 | 2 1/2″ | 75,5 | 76 | 75 |
| 80 | 3″ | 88,5 | 89 | 90 |
| 90 | 3 1/2″ | 101,3 | 102 | 110 |
| 100 | 4″ | 114 | 125 | |
| 125 | 5″ | 140 | 133 | 140 |
| 150 | 6″ | 165 | 159 | 160 |
www.smetdlysmet.ru
Труба 3/4 дюйма размеры в мм, какой диаметр, таблица размеров
Важным параметром цилиндрической трубы является её диаметр. Эта величина для водопроводных и газопроводных труб измеряется не в миллиметрах или сантиметрах, а в дюймах. Водогазопроводные трубопроводы имеют размеры, указываемые в дюймах: ½, ¾,1,2 и т.п. Какой диаметр имеет труба ¾ дюйма, и как правильно он определяется?
Почему водо- газопроводные изделия измеряются в дюймах
Система измерения труб в дюймах называется имперской, а в миллиметрах или сантиметрах – метрической. Имперская система измерения была разработана британцами. История основания данной системы уходит в 1495 год, когда английский король Генрих VII ввёл индивидуальный стандарт.
Метрическая система более удобна, но в водопроводных и газопроводных линиях исчисление размеров материалов выполняется именно в дюймах. Это общепринятый стандарт ГОСТ 3262-75, который применяется в водопроводных и газопроводных линиях. Углубляясь дальше, следует отметить, что 1 дюйм равняется 25,4 мм. Однако если взять дюймовую водопроводную трубку, и измерить её диаметр, то получится значение, равняющееся 33,5 мм. Что же это означает?
Такое несоответствие связано с разногласиями между американским дюймом и британским, который был утверждён королём Генрихом. В Британии значение одного дюйма равнялось размеру большого пальца. Именно поэтому сегодня известны такие разногласия с диаметрами обычных трубопроводов и водогазопроводных.
Один дюйм во времена Генриха VII измерялся подушечкой большого пальца, и считается приблизительным.
Как отличить метрическую резьбу от дюймовой
Отличить трубу дюймовую от метрической не составляет большого труда. Для отличия нужно обратить внимание на насечки резьбы. Определить градус насечки на глаз практически невозможно, тем более что разница между метрической и дюймовой резьбой составляет всего 5 градусов.
Метрическая резьба имеет насечку 60 градусов, а дюймовая — 55 градусов.
Отличить трубопроводы можно по закруглённым нитям резьбы, которые видны невооружённым глазом. Ошибиться невозможно, а для уточнения используется специальный прибор – резьбомер. В крайнем случае, для уточнения резьбы, можно воспользоваться и обыкновенной линейкой. Ниже на фото представлена специальная соединительная муфта, при помощи которой обеспечивается соединение водопроводного изделия с обычным.
Какой диаметр имеет труба ¾: особенности определения
В России, как и в большинстве стран бывшего СССР применяется дюймовая система для обозначения в водопроводном и газопроводном снабжении. Из этого следует, что наружный диаметр трубы ¾ согласно ГОСТу 3262-75 равняется 26,8 мм. Внутренний размер стальной трубы ¾ составляет 20 мм. Однако эта величина для водопроводных и газопроводных изделий представляет собой величину условного прохода Dу. Её ещё называют пропускной способностью трубопровода. Если значение наружного диаметра трубопровода соответствует 26,8 мм, то диаметр наружной резьбы приблизительно равняется 26,4 мм. Однако не всегда он может равняться такому значению. Все зависит от толщины стенок используемого изделия. В зависимости от толщины стенок трубопровода, значение наружного параметра может достигать 28 мм.
В Америке и некоторых странах Европы размеры ¾ не соответствуют тем значениям, которые были указаны выше (т.е. применяемые в бывших странах союза). Это значит, что при необходимости стыкования таковых материалов, понадобится воспользоваться специальными переходниками. Применяются трубы ¾ для прокладки водо- и газопроводов, а также систем отопления.
Немаловажным параметром для водогазопроводных трубопроводов является значение количества ниток или шаг резьбы. Для изделий ¾ количество нитей равняется 14 на дюйм. Это означает, что на каждую единицу измерения приходится 14 нитей. Немаловажно знать, что дюймовые трубы измеряются по внутреннему диаметру (величина условного прохода), в то время как метрические меряются по наружным граням нитей. Ниже представлена таблица, где указаны параметры трубопроводов в двух единицах измерения для разных типов изделий.
По длине трубопроводы ¾ могут быть разными, так как для этого имеются соответствующие стандарты. Однако специалисты уделяют внимание необрезанному материалу при наличии больших заказов. Это позволяет существенно сэкономить на переходниках и соединителях.
При выборе трубопроводов важно учитывать, для каких целей планируется их применение. Если необходимо нарезать резьбу, то для этого можно воспользоваться двумя видами инструментов: клупп или плашка. Клупп является более удобным в применении, так как бывает не только ручным, но и электрическим.
Материалы изготовления труб ¾
В зависимости от материала, использованного для изготовления трубопровода ¾, конечное изделие может иметь разные параметры. Изменению не подлежит только внутренний диаметр материалов, который равняется для ¾ дюймовых изделий 20 мм. При этом изменяется исключительно наружный размер изделия.
Если нужна резьба ¾ на трубе, то для этого применяется 3 плашки. При помощи первой плашки выполняется черновой проход, посредством которого формируются нити. Вторая предназначается для зачистки, а третьей плашкой выполняется финишное прохождение. При соединении медных трубопроводов ¾ используется технология пайки. Это обусловлено тем, что внутренний диаметр таких изделий составляет 19,05 мм, то есть меньше, чем необходимо. Толщина стенок таковых изделий составляет 1,07 мм, поэтому резьбовое соединение не может быть выполнено.
Все соединители, краны и вентили для систем водо- и газоснабжения имеют соответствующую маркировку, под которые диаметры трубопроводов они применяются. Эта маркировка указывается на наружной части заводских деталей.
Нарезку резьбы рекомендуется производить непосредственно на специальном оборудовании. Водопровод и газопровод – это системы, которые требуют точности, поэтому при выборе материала нужно учитывать не только размеры, но ещё и качество изделий. Ведь от этого параметра зависит, как долго прослужит конструкция.
gidpotrubam.ru
Размеры трубы 40 мм (1+1/2 дюйма)
А Б В Г Д Е Ж З И К Л М Н О П Р С Т У Ф Х Ц Ч Ш Щ Э Ю Яглавная ⇒ строймат ⇒ прокат ⇒ трубы
| Размеры трубы 40 мм (1+1/2 дюйма) Основные параметры водопроводных, электросварных и полимерных труб | |||
|---|---|---|---|
| Чертеж Чертеж трубы | Условный проход Dy Условный проход Dy в (мм) | Резьба G Диаметр резьбы G в (дм) | Наружный диаметр Dn Наружный диаметр для стальных водо/водогазoпроводные труб ГОСТ 3263-75 |
Труба |
10 (мм) | 1+1/2″ | 48 (мм) |
| Другие параметры Табличные параметры для стальных электросварных прямошовных труб, полимерных (ПВХ) труб | |||
|---|---|---|---|
| Параметр Значение согласно нормативных документов | Водопровод Трубы стальные водогазопроводные | Сварные Стальные электросварные и бесшовные трубы | ПВХ Полимерные трубы ПЭ, ПП, ПВХ |
| Условный проход Dy | 10 (мм) | 10 (мм) | 10 (мм) |
| Наружный диам. Dn | 48 (мм) | 45 (мм) | 50 (мм) |
| * | |||
| Подробные параметры по размерам: По ссылкам представлены подробные параметры для каждого размера трубы | |||||||
|---|---|---|---|---|---|---|---|
| 6 мм | 8 мм — 1/4 дм | 10 мм — 3/8 дм | 15 мм — 1/2 дм | 20 мм — 3/4 дм | 25 мм — 1 дм | 32 мм — 1 1/4 дм | 40 мм — 1 1/2 дм |
| 50 мм — 2 дм | 65 мм — 2 1/2 дм | 80 мм — 3 дм | 90 мм — 3 1/2 дм | 100 мм — 4 дм | 125 мм — 5 дм | 150 мм — 6 дм | 160 мм — 6 1/2 дм |
| 200 мм — 8 дм | 225 мм — 9 дм | 250 мм — 10 дм | 300 мм — 12 дм | 400 мм — 16 дм | 500 мм — 20 дм | 600 мм — 24 дм | 800 мм — 32 дм |
| 1000 мм — 40 дм | 1200 мм — 48 дм | ||||||
Поделиться
razmery.info
Диаметры труб | Добродушный Сантехник
Многие, рано или поздно, сталкиваются с тем, что где-то далеко от города понадобился кусочек новой трубы или фитинг для ремонта старой системы. А вот как узнать какой диаметр сейчас имеется в системе и что сказать продавцу при покупке?
Для того чтобы сэкономить ваше время, посмотрите вот этот ролик:
А для тех кто ролик уже посмотрел или посмотреть возможности не имеет, сразу перейдём к делу.
Самые популярные диаметры труб:
1/4 — 8 мм Одна четвёртая дюйма — восемь миллиметров
3/8 — 12 мм Три восьмые
1/2 — 15 мм Одна вторая
3/4 — 20 мм Три четверти
1 — 25 мм Один дюйм
1 1/4 — 32 мм Дюйм с четвертью
1 1/2 — 40 мм Полтора дюйма
2 — 50 мм Два дюйма
Имея эти данные, вы с лёгкостью сможете прикинуть диаметры металлических труб, которые считаются по внутреннему диаметру, даже обычной линейкой или рулеткой.
Мы не точим эти диаметры, потому нам достаточно плюс-минус один миллимтер для понимания диамтера.
Все полимерные трубы считаются по внешнему диаметру.
Самые популярные диаметры:
16 мм
20 мм
25,26 мм
32 мм
Для того чтобы вам с лёгкостью понять какая металлическая труба перед вами, я предлагаю сделать простой шаблон из плотной бумаги (картон, визитка, упаковка, обложка журнала, рекламный буклет)
Эти диаметры не путать с размерами из «таблицы» выше
На следующей картинке, внешние диаметры металлических труб, для определения диаметра в дюймах и в миллиметрах
Например, если внешне труба выходит 20 мм, то исходя их картинки ниже, это 1/2 дюйма. Если мы обратимся к первой таблице, то 1/2 дюйма это 15 мм.
Зачем весь этот сыр-бор, спросите вы? А всё просто. Перед нами металлическая труба которую мы видим с внешней стороны, а они меряются по внутренней. Не разрезав её, мы не можем определить её внутренний размер. И вот чтобы её не резать мы замеряем её наружный диаметр и по таблице смотрим чему эта цифра равна.
Всё условно и вам этого достаточно для покупки нужной резьбы или трубы:
Берём лист, ручку, любую линейку и ножницы:
Рисуем отметки, например 26 мм (взято их картинки над этим фото):
Рисуем линии и отрезаем:

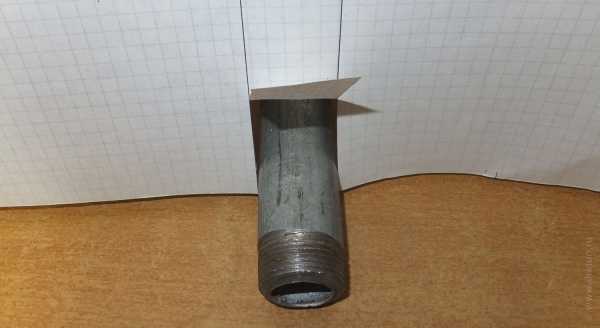

Ставим на трубку:
Подходит? Обращаемся к картинке с размерами, где написано, что 26 мм, это 3/4 дюйма. А три четверти дюйма, это 20 мм. Значит нам надо купить трубку или фитинг размером 3/4 дюйма или 20 мм.
Давайте этот же шаблон прикинем к трубке 1/2 дюйма или 15 мм:
Великоват шаблон
Рисуем под эту трбу. Что у нас там следующее по списку? 1/2 дюйма или 15 мм. Сморим нашу картинку, внешний диаметр 20 мм. Делаем всё тоже самое:

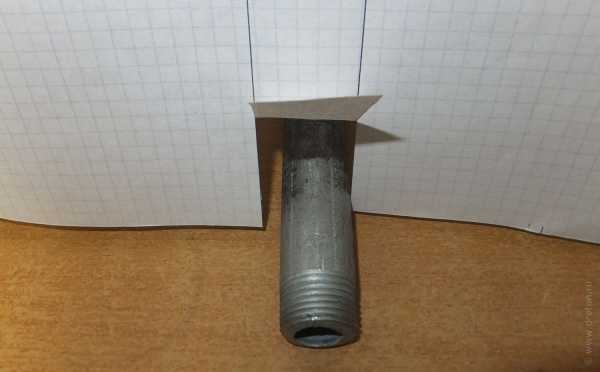

Теперь всё сходится:
При необходимости сделайте себе шаблон по этому примеру опираясь на размеры которые я вам дал и всё у вас получится! ))
dretun.ru
таблица, размеры в дюймах и мм
Дата: 13 сентября 2017
Просмотров: 2759
Коментариев: 0
Таблица диаметров стальных труб в дюймах и мм
Таблица соответствия условного прохода дюймам
| Ду | Дюймы | Ду | Дюймы | Ду | Дюймы |
| 6 | 1/8″ | 150 | 6″ | 900 | 36″ |
| 8 | 1/4″ | 175 | 7″ | 1000 | 40″ |
| 10 | 3/8″ | 200 | 8″ | 1050 | 42″ |
| 15 | 1/2″ | 225 | 9″ | 1100 | 44″ |
| 20 | 3/4″ | 250 | 10″ | 1200 | 48″ |
| 25 | 1″ | 275 | 11″ | 1300 | 52″ |
| 32 | 1(1/4)” | 300 | 12″ | 1400 | 56″ |
| 40 | 1(1/2)” | 350 | 14″ | 1500 | 60″ |
| 50 | 2″ | 400 | 16″ | 1600 | 64″ |
| 65 | 2(1/2)” | 450 | 18″ | 1700 | 68″ |
| 80 | 3″ | 500 | 20″ | 1800 | 72″ |
| 90 | 3(1/2)” | 600 | 24″ | 1900 | 76″ |
| 100 | 4″ | 700 | 28″ | 2000 | 80″ |
| 125 | 5″ | 800 | 32″ | 2200 | 88″ |
Таблица соответствия диаметра условного прохода, резьбы и наружных диаметров трубопровода в дюймах и мм
| Условный проход трубы Dy. мм | Диаметр резьбы G”. дюйм | Наружный диаметр трубы Dn. мм | ||
| Трубы стапьные водо/водогазoпроводные ГОСТ 3263-75 | Трубы стальные эпектросварные прямошовные ГОСТ 10704-91. Трубы стальные бесшовные горячедеформированные ГОСТ 8732-78. ГОСТ 8731-74 (ОТ 20 ДО 530 мл) | Полимерная труба. ПЭ, ПП, ПВХ | ||
| 10 | 3/8″ | 17 | 16 | 16 |
| 15 | 1/2″ | 21.3 | 20 | 20 |
| 20 | 3/4″ | 26.8 | 26 | 25 |
| 25 | 1″ | 33.5 | 32 | 32 |
| 32 | 1 1/4″ | 42.3 | 42 | 40 |
| 40 | 1 1/2″ | 48 | 45 | 50 |
| 50 | 2″ | 60 | 57 | 63 |
| 65 | 2 1/2″ | 75.5 | 76 | 75 |
| 80 | 3″ | 88.5 | 89 | 90 |
| 90 | 3 1/2″ | 101.3 | ||
| 100 | 4″ | 114 | 108 | 110 |
| 125 | 5″ | 140 | 133 | 125 |
| 150 | 6″ | 165 | 159 | 160 |
| 160 | 6 1/2″ | 180 | 180 | |
| 200 | 219 | 225 | ||
| 225 | 245 | 250 | ||
| 250 | 273 | 280 | ||
| 300 | 325 | 315 | ||
| 400 | 426 | 400 | ||
Таблица соответствия условного диаметра труб с международной маркировкой
| ГОСТ | ISO дюйм | ISO мм | SMS мм | DIN мм | ДУ |
| 8 | 1/8 | 10,30 | 5 | ||
| 10 | 1/4 | 13,70 | 6,35 | 8 | |
| 12 | 3/8 | 17,20 | 9,54 | 12,00 | 10 |
| 18 | 1/2 | 21,30 | 12,70 | 18,00 | 15 |
| 25 | 3/4 | 26,90 | 19,05 | 23(23) | 20 |
| 32 | 1 | 33,70 | 25,00 | 28,00 | 25 |
| 38 | 1 ¼ | 42,40 | 31,75 | 34(35) | 32 |
| 45 | 1 ½ | 48,30 | 38,00 | 40,43 | 40 |
| 57 | 2 | 60,30 | 50,80 | 52,53 | 50 |
| 76 | 2 ½ | 76,10 | 63,50 | 70,00 | 65 |
| 89 | 3 | 88,90 | 76,10 | 84,85 | 80 |
| 108 | 4 | 114,30 | 101,60 | 104,00 | 100 |
| 133 | 5 | 139,70 | 129,00 | 129,00 | 125 |
| 159 | 6 | 168,30 | 154,00 | 154,00 | 150 |
| 219 | 8 | 219,00 | 204,00 | 204,00 | 200 |
| 273 | 10 | 273,00 | 254,00 | 254,00 | 250 |

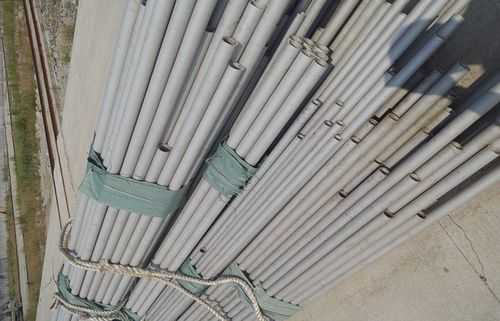

Диаметры и другие характеристики трубы из нержавеющей стали
| Проход, мм | Диаметр наружн., мм | Толщина стенок, мм | Масса 1 м трубы (кг) | |||
| стандартных | усиленных | стандартных | усиленных | |||
| 10 | 17 | 2.2 | 2.8 | 0.61 | 0.74 | |
| 15 | 21.3 | 2.8 | 3.2 | 1.28 | 1.43 | |
| 20 | 26.8 | 2.8 | 3.2 | 1.66 | 1.86 | |
| 25 | 33.5 | 3.2 | 4 | 2.39 | 2.91 | |
| 32 | 42.3 | 3.2 | 4 | 3.09 | 3.78 | |
| 40 | 48 | 3.5 | 4 | 3.84 | 4.34 | |
| 50 | 60 | 3.5 | 4.5 | 4.88 | 6.16 | |
| 65 | 75.5 | 4 | 4.5 | 7.05 | 7.88 | |
| 80 | 88.5 | 4 | 4.5 | 8.34 | 9.32 | |
| 100 | 114 | 4.5 | 5 | 12.15 | 13.44 | |
| 125 | 140 | 4.5 | 5.5 | 15.04 | 18.24 | |
| 150 | 165 | 4.5 | 5.5 | 17.81 | 21.63 | |
На сайте: Автор и редактор статей на сайте pobetony.ru
Образование и опыт работы: Высшее техническое образование. Опыт работы на различных производствах и стройках – 12 лет, из них 8 лет – за рубежом.
Другие умения и навыки: Имеет 4-ю группу допуска по электробезопасности. Выполнение расчетов с использованием больших массивов данных.
Текущая занятость: Последние 4 года выступает в роли независимого консультанта в ряде строительных компаний.
pobetony.ru
Таблица перевода дюймовых размеров в метрические
1 дюйм (inch) = 25,4 мм.
|
www.promtruba.ru
Диаметр трубы 1 дюйм в см и мм: фото трубы
Смонтировать коммуникационную систему любого рода таким образом, чтобы полностью избежать соединений, невозможно. Хотя бы потому, что трубопровод в конечном итоге подводится к какому-то объекту потребления – сантехника, радиатор, стиральная машина, и соединяется с выходным патрубком устройства. И главным условием для герметичной качественной сборки является соответствие диаметра трубы и размера соединяющего элемента.
Таблица
Размерные параметры трубы

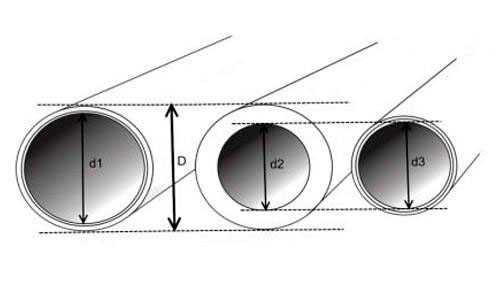

Вне зависимости от материала изготовления – полимер, металл, керамика и так далее, изделие характеризуется рядом показателей, ориентируясь на которые, потребитель может выбрать необходимое изделие.

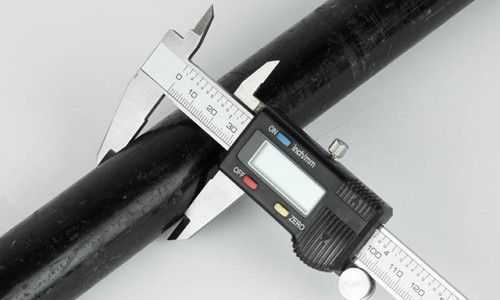

- Внешний диаметр – то есть, наружный размер трубы (речь идет только о круглом сечении).
- Внутренний – размер рабочего сечения.
- Толщина стенки – во многом определяет прочность изделия.
Сумма внутреннего диаметра и удвоенной толщины стенки составляет внешний. Фактическое положение вещей этому утверждению соответствует. Но когда речь идет о ВГП, необходимо учитывать вот какой момент. Чаще всего водоводы соединяются резьбовым методом. Резьба наносится на внешнюю часть, в итоге диаметр резьбы отнюдь не равен наружному размеру. А так как для монтажа важно знать именно показатели резьбы, то данный параметр оказывается более важным и зачастую указывается вместо фактического размера изделия.
Например, водовод в 1 дюйм вовсе не равен по внешнему диаметру в 2,54 см, так как 1 дюйм – это указание на размер резьбы.
Путаница эта усугубляется использованием двух измерительных систем с одной стороны, и разнообразием существующей на сегодня продукции с другой.
Условный проход
Задача водопроводной системы заключается в равномерном снабжении всех потребителей должным количеством воды. Основным параметров вычисления является пропускная способность трубопровода, то есть то количество воды, которое может пройти за единицу времени.
- Параметр этот называют условным проходом – Dn. Единицы измерения как таковой у него нет – это условная, нефактическая величина, указывается в целых числах и обозначает примерный условный просвет трубы. Шаг между значениями рассчитан теоретически, с таким условием, чтобы при каждом следующем увеличении пропускная способность трубопровода возрастала на 40–60%.
Удобство системы очевидно только при практическом использовании. Достаточно по таблице подобрать водоводы и фитинги с равным условным проходом, чтобы гарантировано получить работающую водопроводную систему.
Соответственно, стальная труба в 1 дюйм имеет условный проход 1 дюйм, при этом ее фактический внутренний диаметр составляет 25,5 мм, наружный с резьбой – 33, 25.
Измерительные системы
Наличие двух способов измерения имеет исторические корни.
- Имперская – в дюймах, на сегодня применяется только для водо- и газопроводных стальных труб и соответствующей водопроводной арматуры.
- Метрическая – в мм, см и м. Используется для любой другой трубной продукции.
При стыковке водоводов из разных материалов и возникают сложности с пересчетом из одной системы в другую.
Дюймовая и метрическая трубы
Выпускаются как дюймовые, так и стандартные стальные водоводы, что еще больше запутывает дело. Визуально отличить их можно по виду нитки резьбы – у трубы в 1 дюйм нити закруглены. На фото демонстрируются образцы.
Шаг резьбы измеряется по-разному. В метрических изделиях по внешним границам ниток, в дюймовых – по внутренним. Расстояние разное при разных размерах сечения.
- ½ и ¾ – шаг составляет 1,814 мм.
- От 1 дюйма до 6 – 2, 309.
Трубный 1 дюйм, который используется в имперской системе не равен 2, 54 см, как ему положено, а равняется 3, 3249, поскольку включает в себя и внутренний размер, и толщину стенок. Исключение составляет водовод в ½ дюйма.
Перевод размеров дюймовых в метрические
Справочная литература содержит соответствующие таблицы. Тот же ГОСТ, регламентирующий параметры ВГП, указывает как дюймовый условный проход, так и миллиметровый. К сожалению, для сборки системы в одно целое необходимо еще и фактическое значение внутреннего диаметра. В то время как таблицах чаще указывается наружный.

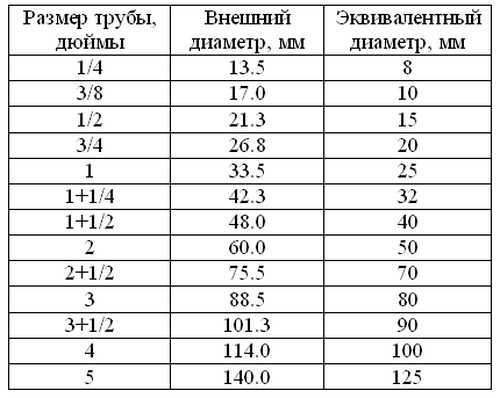

Самая удобная таблица содержит величину условного прохода в дюймах, внешний размер трубы и эквивалентный диаметр в мм. Он указывает на такую пропускную способность, которая соответствует дюймовой.
Например, стальной водовод в 1 дюйм может соединяться с полиэтиленовым, условный проход которого равен 25 мм.
