Дачный вариант доработки продукции IKEA

  • Цена: $4.24 (200 штук)

Не так давно я писал по светодиоды 10 Вт, с помощью которых я сделал верхнее освещение веранды. Помимо тех светодиодов в посылке были и 200 штук по 1 Вт. Купил я их еще однозначно не представляя, что буду из них городить. Но дачные дела постоянно требуют материалов для творчества, поэтому решил, что без дела не останутся. Обзор светиков и очередная дачная поделка под катом.

Купил я в IKEA полки себе над столом повесить, еду на машине, а по радио включили песенку (MC Doni feat. Натали — Ты такой), текст там встречается такой:

Я мечтал подняться всем врагам назло,
А что? Мужчина должен уметь всё!

Собрать стол из Икеи, иметь крутые идеи.
Зарабатывать кэш, а не сидеть на шее.

Вот и займемся сбором продукции IKEA, с небольшим допилингом.

Повесив полки понял, хочется чего-то большего от них, например чтобы нижняя полка была сразу и лампой. Я когда писал про светодиоды 10 Вт, сказал что электронику установил в металлический ящик в нишу на втором этаже, так вот полки оказались прям рядом с этой нишей. И я решил, что грех не воспользоваться стоящим рядом контроллером и мощным блоком питания. Принял решение прокинуть проводочки туда, а нижнюю часть полки сделать светильником.

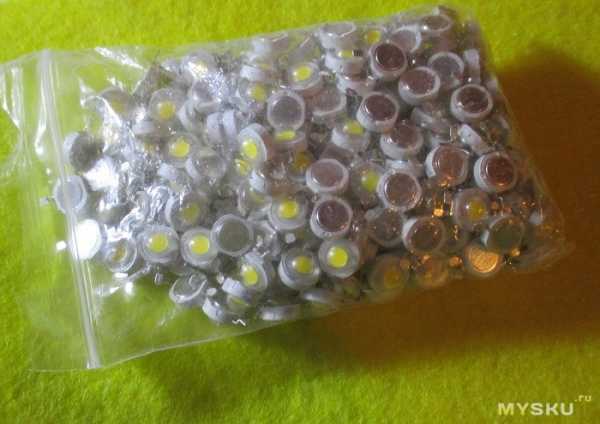

Про сам предмет обзора:

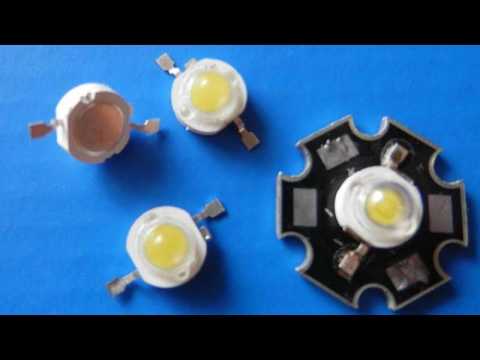

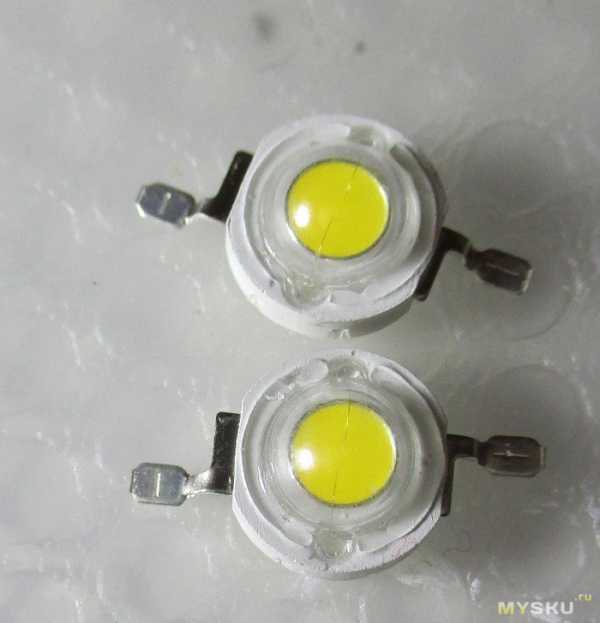

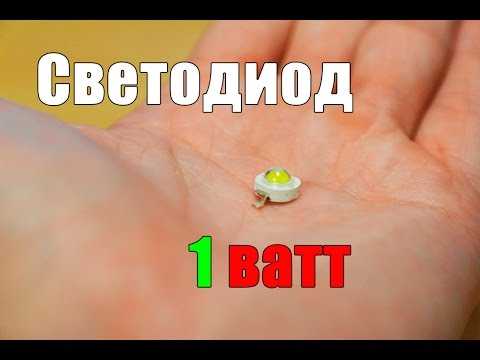

Светики напоминают яичницу, желтый выпуклый центр и белый круг по периметру:

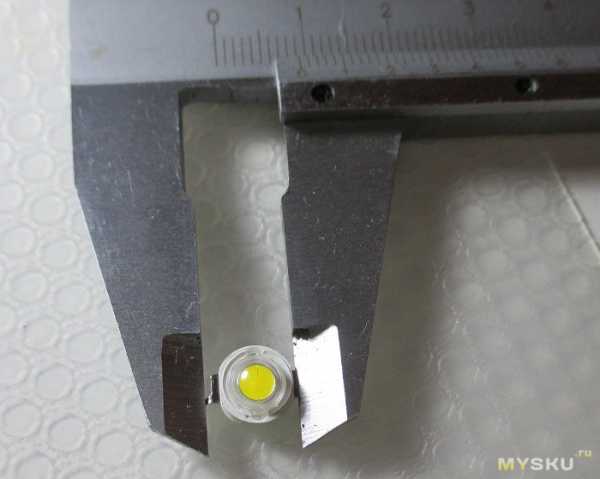

Размеры:

Характеристики продавца:
Технические характеристики:
1. Номер модели: AXD-1WXSJ30W
2. Название продукта: Один светодиод шарик света
3. Формы: круглые
4. Мощность: 1 Вт
5. Вперед напряжение: 3.2-3.4 В
6. Прямой ток: 300mA
7. Световой поток: 100-120LM
8. Цвет-Индекс цветопередачи: 60-80
9. Угол раскрытия луча: 120 градусов
10. Рабочих TEMPERAT:-20 по Цельсию до 60 по Цельсию
11. Материал: золотой проволоки
12. Температура цвета: белый: 6000-6500 К
Теплый белый: 3000-3200 К
13. Длительный срок службы: 50000 часов

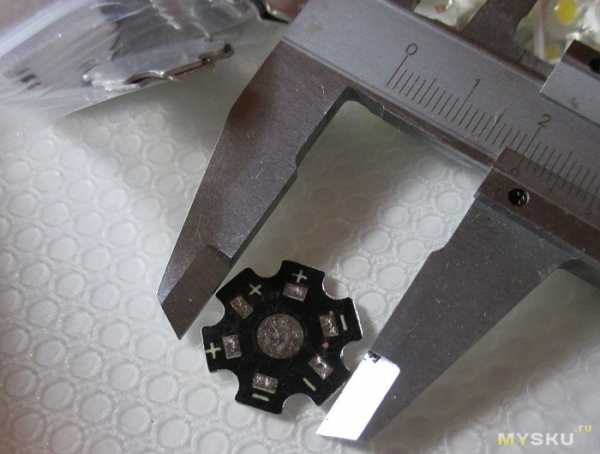

Помимо самих светиков были заказаны посадочные площадки для них от того же продавца (тут), 100 штук в пакетике:


Они предназначены для удобного крепления светодиодов и последующей па

mysku.me

Дачный вариант доработки продукции IKEA

Не так давно я писал по светодиоды 10 Вт, с помощью которых я сделал верхнее освещение веранды. Помимо тех светодиодов в посылке были и 200 штук по 1 Вт. Купил я их еще однозначно не представляя, что буду из них городить. Но дачные дела постоянно требуют материалов для творчества, поэтому решил, что без дела не останутся. Обзор светиков и очередная дачная поделка под катом.

Купил я в IKEA полки себе над столом повесить, еду на машине, а по радио включили песенку (MC Doni feat. Натали — Ты такой), текст там встречается такой:

Я мечтал подняться всем врагам назло,
А что? Мужчина должен уметь всё!

Собрать стол из Икеи, иметь крутые идеи.
Зарабатывать кэш, а не сидеть на шее.

Вот и займемся сбором продукции IKEA, с небольшим допилингом.

Повесив полки понял, хочется чего-то большего от них, например чтобы нижняя полка была сразу и лампой. Я когда писал про светодиоды 10 Вт, сказал что электронику установил в металлический ящик в нишу на втором этаже, так вот полки оказались прям рядом с этой нишей. И я решил, что грех не воспользоваться стоящим рядом контроллером и мощным блоком питания. Принял решение прокинуть проводочки туда, а нижнюю часть полки сделать светильником.

Про сам предмет обзора:

Светики напоминают яичницу, желтый выпуклый центр и белый круг по периметру:

Размеры:

Характеристики продавца:
Технические характеристики:
1. Номер модели: AXD-1WXSJ30W
2. Название продукта: Один светодиод шарик света
3. Формы: круглые
4. Мощность: 1 Вт
5. Вперед напряжение: 3.2-3.4 В
6. Прямой ток: 300mA
7. Световой поток: 100-120LM
8. Цвет-Индекс цветопередачи: 60-80
9. Угол раскрытия луча: 120 градусов
10. Рабочих TEMPERAT:-20 по Цельсию до 60 по Цельсию
11. Материал: золотой проволоки

12. Температура цвета: белый: 6000-6500 К
Теплый белый: 3000-3200 К
13. Длительный срок службы: 50000 часов

Помимо самих светиков были заказаны посадочные площадки для них от того же продавца (тут), 100 штук в пакетике:

Они предназначены для удобного крепления светодиодов и последующей пайки проводов (они никак не являются радиаторами и радиаторы, в любом случае нужны)

В этот раз я решил посчитать и собрать конструкцию, а потом уже проводить испытания, приступим.

Светодиоды решил располагать вот на таком H-образном профиле-радиаторе:

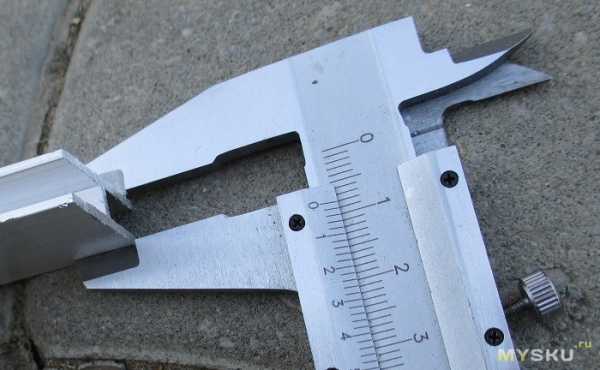

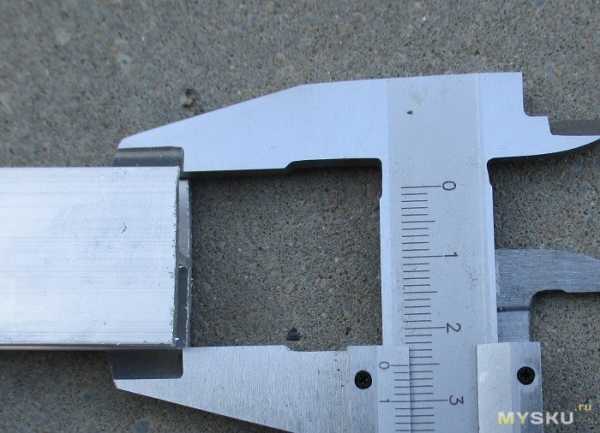

На фото видно, что ширина пластинки: 25 мм, размер смычки между ними 8 мм, площадь 1-го сантиметра профиля (грубо): 5,8 см2. На 1 Вт светодиода нужно 30 см2 радиатора, значит на 1 светик нам нужно 5,2 см длины профиля.

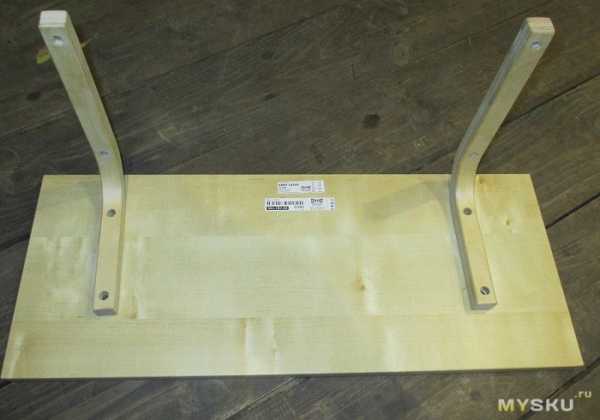

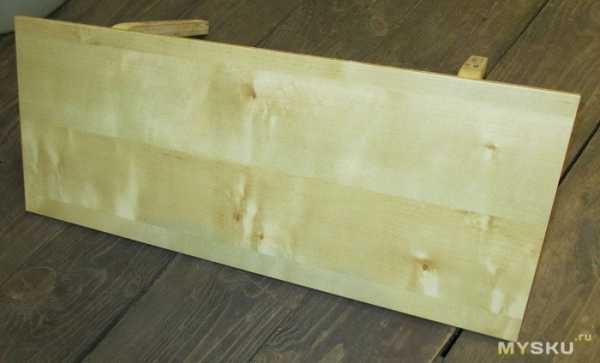

Перейдем к нашей полке:


размеры: 24x59 cm (ссылка). Светодиоды нам нужно расположить снизу, основные требования:

— света должно быть много (это все таки лампа над столом, где я мастерю всякие штуки)
— свет не должен светить в глаза
— более-менее эстетичный дачный вид

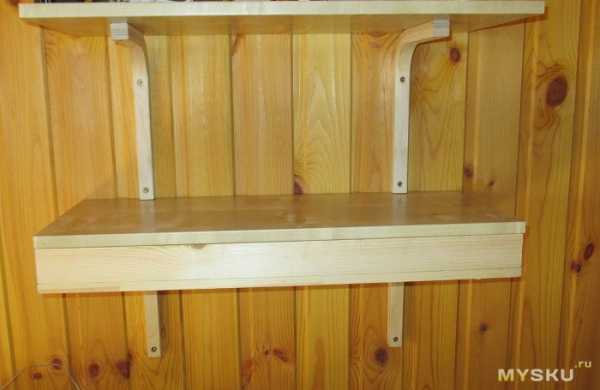

Принял решение сделать окантовку из бруска 40х20 мм, поставив его вертикально:

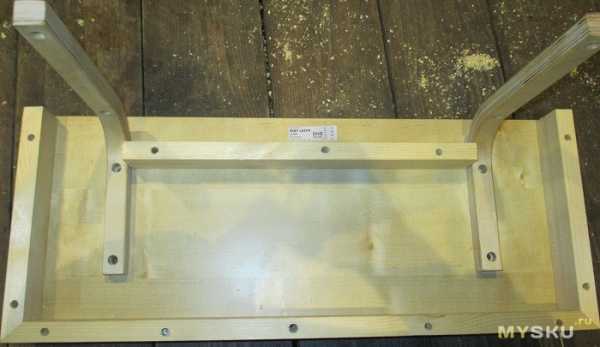

Бруски отпилил по размеру, углы стыковал под 45 градусов, чтобы крепежи не мешали засверлился в бруски сверлом 6,5 мм, потом длинной битой закрепил саморезами. У торцевой стенки получились промежутки, я сознательно не стал их закрывать: приток воздуха, выход проводов.

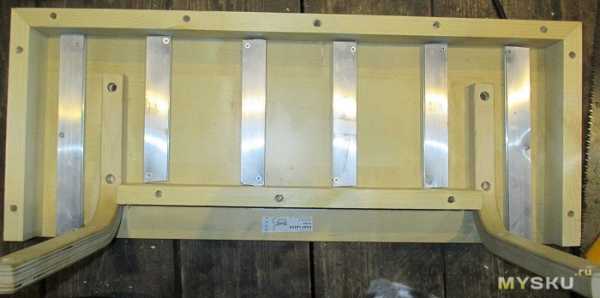

Напилил радиаторы. У меня под руками оказалась ножовка по металлу из автомобильного набора (не фонтан вовсе), но алюминий и не толстый — можно раскромсать и так. Насверлил отверстий для крепления радиаторов, результат:

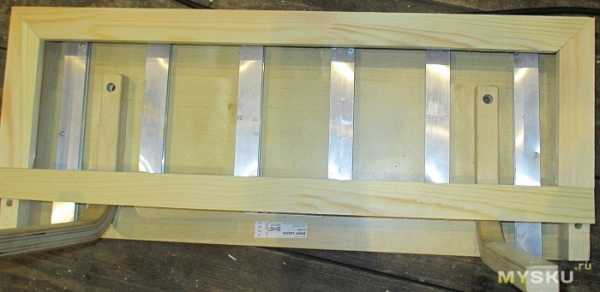

Радиаторы получились разного размера, я решил не ограничивать крайние и сделать их во всю ширину полки, но все размеры мелких соответствуют расчетным (по 3 светика на 1 радиатор). На фото видны гаечки, их я приготовил в качестве прокладки между радиатором и полкой, для лучшей циркуляции воздуха и снижения контакта дерева с радиатором. Прикручиваем радиаторы:

Светильник я решил закрыть матовым стеклом. Можно конечно было выбрать паз под стекло ручным фрезером, но тогда: просвет между диодами и стеклом был бы мал и разборность конструкции была бы под большим вопросом. Поэтому я распустил широкую дощечку, получив полосы шириной 3 см: 2 см перекроют брусок, а 1 см будет служить опорой стеклу, процесс:

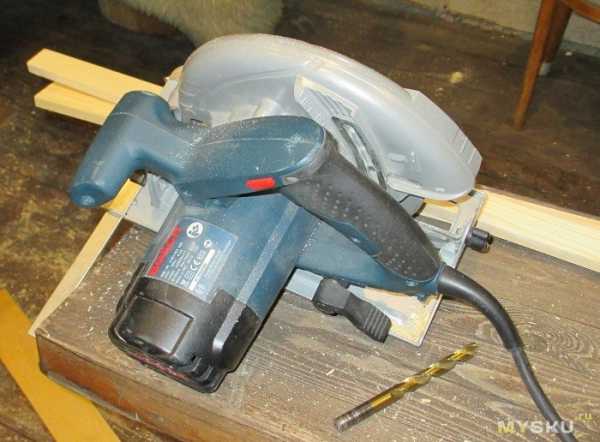

Пила у меня трудится уже пару лет — очень доволен.
Подгоняем опору стекла:

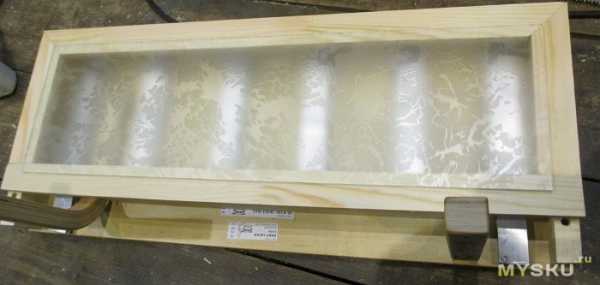

примеряем стекло:

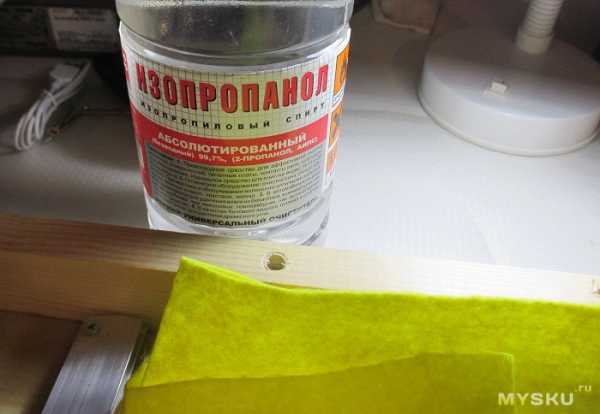

Убеждаемся, что все норм и переходим к электрической части. Я продул компрессором полку от опилок и протер радиаторы вот такой жидкостью:

ей же будем протирать светики и платформы для них.

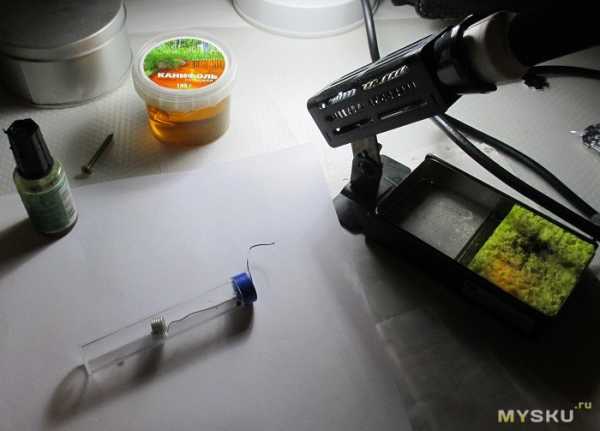

Готовимся к клейке и пайке:


Капаем термоклей (я использовал такой):

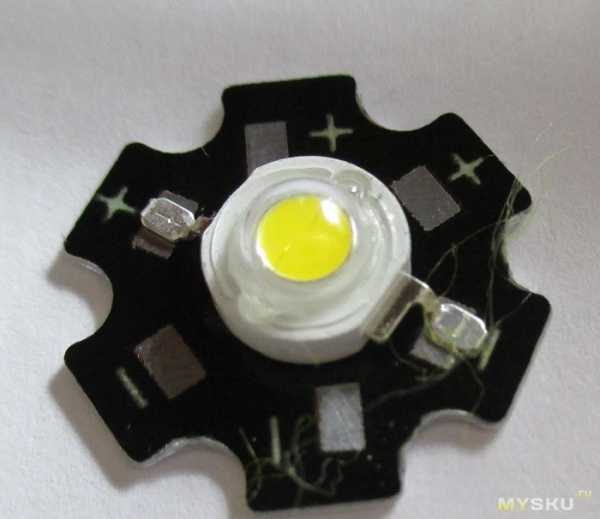

И клеим предмет обзора:

Далее я припаял контакты светиков к площадкам, потом приклеил результаты на радиаторы (по 3 на каждый). Диоды соединил последовательно по 3 штуки, а все эти ветки параллельно. Для ограничения тока нужен резистор, удобно получить его номинал в програмке для андроид ElectroDroid, вбиваем параметры источника питания, параметры диодов и их количества и видим:

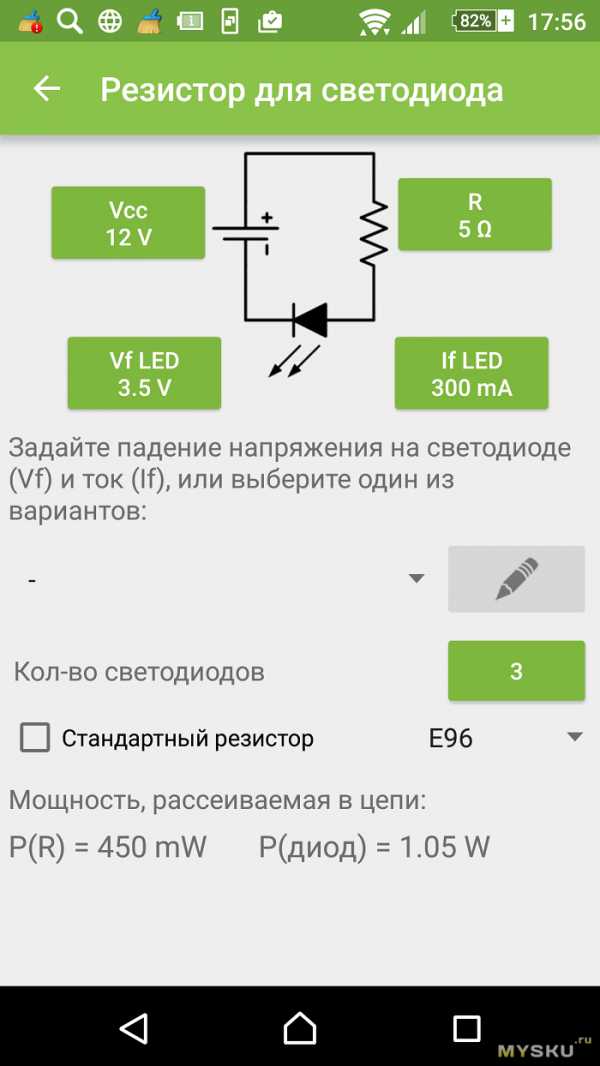

Эта программка еще много чего умеет (она кстати бесплатная), но нам от нее сейчас больше ничего не нужно. Я купил 10 резисторов 5.1 Ом (2 Вт):

а дальше случилось страшное… Я все что делал фотал… но фотик выдает вот такое:

эти файлы естественно не открываются… Так что придется Вам верить мне на слово, так как уже все скручено и заново испытывать тяжко.

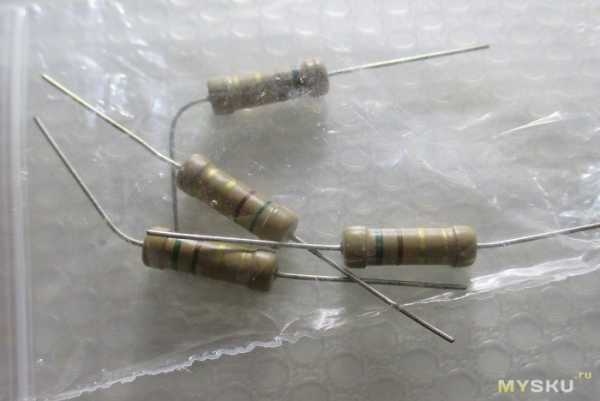

Резистор упаковал в термоусадку. Проверил все ветки поотдельности — все работает, пронумеровал ветки. Снимал характеристики одной ветки:

Падение напряжения на светике 3,72 В. Ток по ветке 0.18 А. В процессе измерения температуры (5 часов — в комнатной температуре), ток и напряжение не менялись. Радиатор возле самого светика через 15 минут нагрелся до 29 градусов, через час до 35, следующее измерение делал через 5 часов температура осталась прежней. Светодиоды светили довольно ярко.

Кстати, чуть не забыл, один диод оказался неисправным, вся линейка светилась еле-еле. пришлось собрать на резисторе и dc-dc преобразователе тестер и протестить диоды в этой линейке — враг был вычислен и пришлось переклеивать перепаивать. А еще в пачке этих светиков был 1 простой с усиками — индикаторный 🙂

После всех проверок спаял все проводки веток в параллель (6 веток по 3 диода) и припаял к одному проводу, который завел в металлический ящик ниши. Далее уже с фотками…

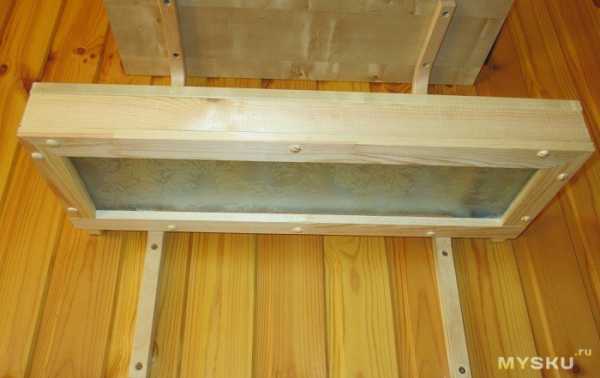

собранная конструкция:


На фотке видно, что саморезы планок для крепления стекла я утопил, рассверлив отверстие сверлом на 8 мм и закрыл крышечкой из дерева (купил в леруа). Родные отверстия от Икеи были без крышечек — там на 10 мм, нужно заехать купить. на планку крепления стекла приклеил самоклющуюся пробку тонкий слой — чтоб стеклу было комфортно!..

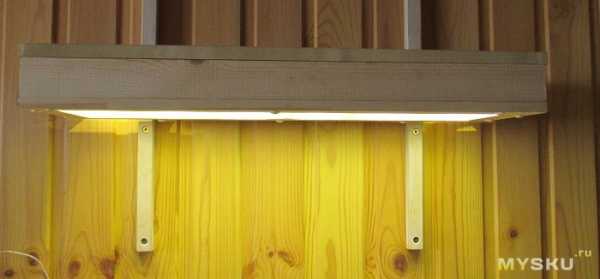

получился такой ретро светильник ) мне нравится

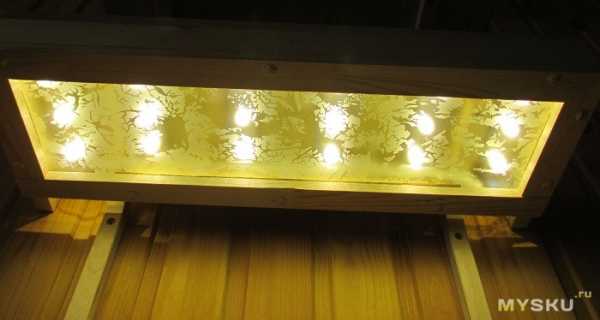

включаем:


На уровне глаз:

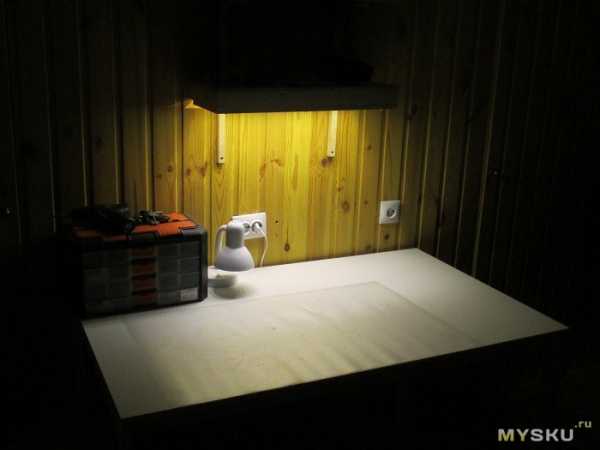

В потемках (как то мало света фотик передает — его реально очень много):

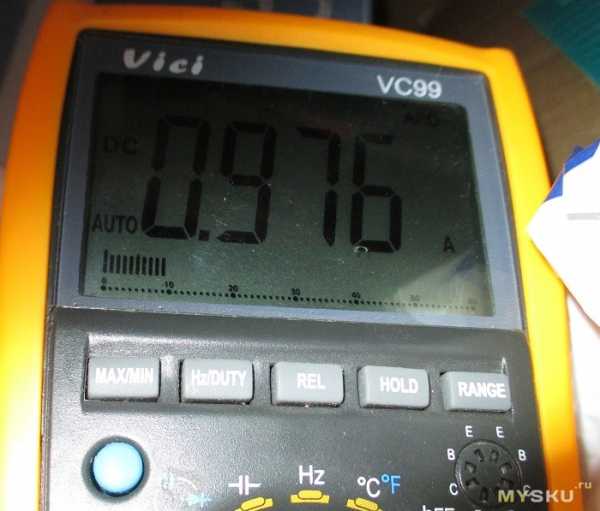

измеряем суммарный ток:

при напряжении 12 вольт, наша лампа потребляет примерно 12 Вт, что конечно не 18, но тоже нормально.

Щиток (я не закрепил еще там провода, просто добавил еще реле и подключил к контроллеру — так как скоро буду добавлять новые устройства и смысла сейчас наводить порядок нет):

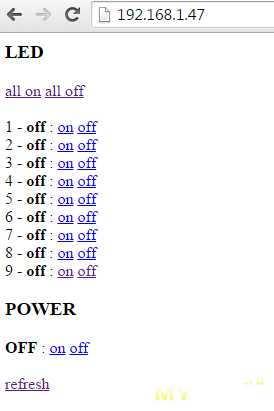

в контроллере добавил 9-ый светильник(помимо существующих 8 на веранде):


и исключил его из срабатывания, кнопки все — так как она для веранды 🙂

В красивый интерфейс управления дачей этот светильник еще не добавил.

В принципе, неплохие светики, Я решил ту задачу, которую хотел решить, чего и Вам желаю.
Времени на эту поделку потратил много… две дороги с дачи до работы туда обратно, думал считал, прикидывал как делать, думал что купить, а вчера после работы заехал в магазин купил все и весь вечер делал — закончил поздно… Так что может лучше покупать готовые светильники…

Спасибо всем, кто дочитал до конца. надеюсь кому то информация будет полезной, а кому-то просто интересной.

пс. по просьбам выложил нехитрый код этой поделки: код

mysku.ru

1 вт светодиодной лампы равен. Мощность светодиодных ламп

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

В связи с широким ассортиментом ламп у людей зачастую возникает вопрос о том, какие лампы выбрать?

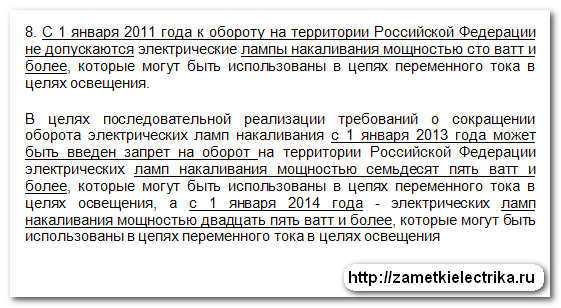

Некоторые граждане все еще применяют лампы накаливания (ЛН), хотя их применение ограничено Федеральным законом №261 «Об энергосбережении», кто-то окончательно перешел на компактные люминесцентные лампы (КЛЛ), а кто-то уже довольствуется светодиодными лампами (LED).


Так что же выбрать? На этот вопрос мне частенько приходится отвечать, поэтому я решил написать несколько статей, где проведу сравнение лампы накаливания, компактной люминесцентной лампы (КЛЛ) и светодиодной лампы (LED) между собой по следующим критериям:

  • световой поток при разных уровнях напряжения
  • время розжига ламп
  • температура нагрева корпуса и колбы в рабочем режиме
  • потребляемая фактическая мощность (энергопотребление)

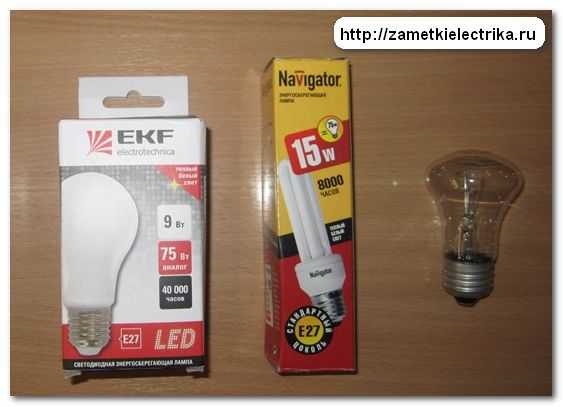

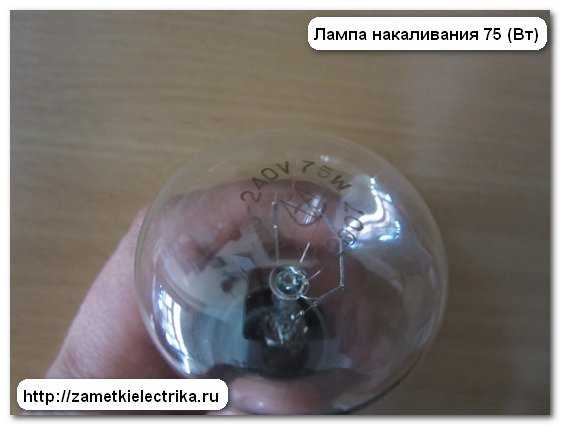

Для эксперимента возьму лампу накаливания мощностью 75 (Вт), ее эквивалент- компактную люминесцентную лампу (КЛЛ) мощностью 15 (Вт) «Navigator» («Навигатор») и светодиодную лампу (LED) мощностью 9 (Вт) EKF серии FLL-A.


У всех ламп стандартный цоколь Е27.

Лампы я подобрал с одинаковыми заявленными параметрами светового потока и цветовой температуры.

Заявленные характеристики ламп (по паспорту)


Характеристики лампы накаливания:

  • номинальная мощность лампы — 75 (Вт)
  • напряжение питающей сети — 230-240 (В)
  • световой поток - 935 (Лм)
  • световая отдача — 12,5 (Лм/Вт)
  • индекс цветопередачи Ra - 100
  • срок службы — 1000 (часов)
  • экологичность — не содержит ртути и других вредных веществ
  • габариты (диаметр, высота) — 50 х 88 (мм)

Световую отдачу я рассчитал путем деления светового потока (по паспорту) на номинальную мощность лампы.


Лампы накаливания полностью совместимы со светорегулирующей аппаратурой (), электронными выключателями (например, ), различными и т.п.

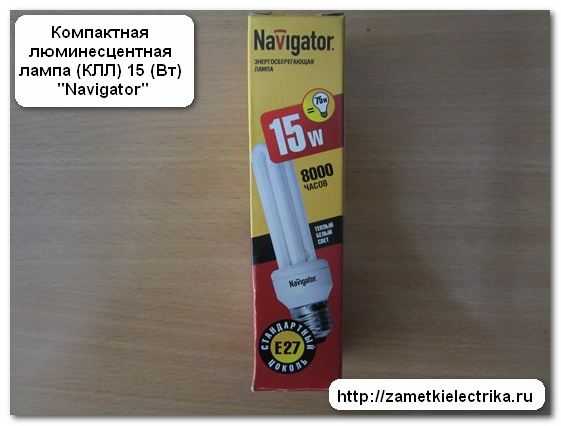

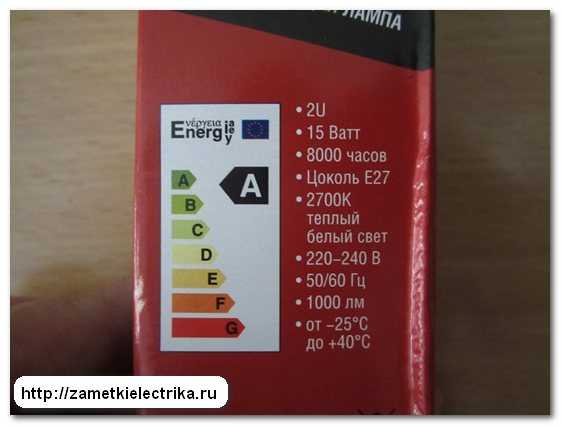

2. Компактная люминесцентная лампа (КЛЛ) мощностью 15 (Вт) «Navigator»


Вот ее характеристики:

  • номинальная мощность лампы - 15 (Вт), аналог 75-Ваттной лампы накаливания
  • напряжение питающей сети — 220-240 (В)
  • цветовая температура — 2700 (К) теплый белый свет
  • световой поток — 1000 (Лм)
  • световая отдача — 66,6 (Лм/Вт)
  • срок службы — 8000 (часов)
  • температура эксплуатации — от -25°С до +40°С
  • экологичность — содержит пары ртути
  • габариты (диаметр, высота) — 38 х 151 (мм)

Лампа КЛЛ не совместима с устройствами, регулирующих яркость света, электронными стартерами и световыми датчиками.




Имеет следующие характеристики:

  • номинальная мощность лампы — 9 (Вт), эквивалент 75-Ваттной лампы накаливания и 15-Ваттной лампы КЛЛ
  • напряжение питающей сети - 170-240 (В)
  • цветовая температура — 2700 (К) теплый белый свет
  • световой поток — 800 (Лм)
  • световая отдача — 88,8 (Лм/Вт)
  • индекс цветопередачи Ra — больше 82
  • угол рассеивания — 240°
  • срок службы — 40000 (часов)
  • экологичность - не содержит ртути и других вредных веществ
  • отсутствие ультрафиолетового и инфракрасного излучений
  • габариты (диаметр, высота) - 60 х 110 (мм)
  • гарантия — 2 года

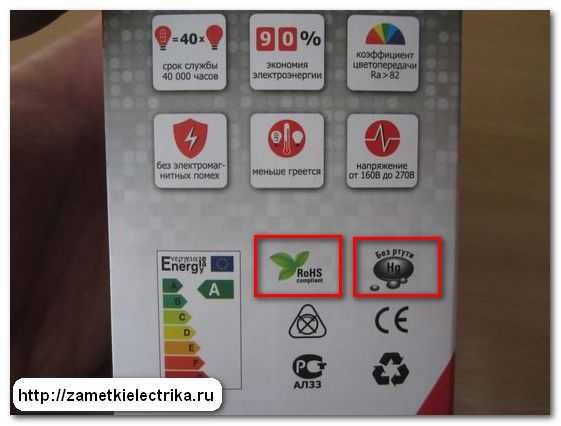

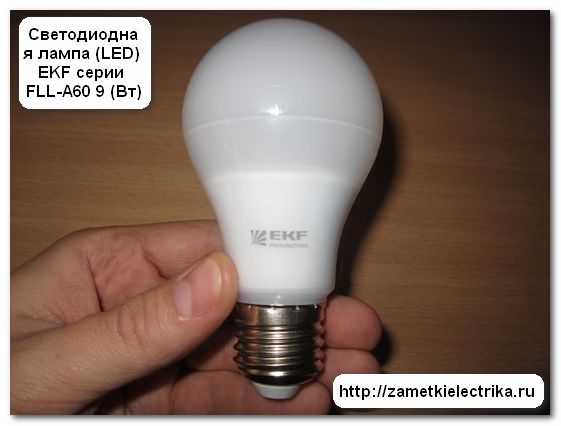

Светодиодная лампа (LED) EKF серии FLL-А не совместима со светорегуляторами, электронными выключателями и другими подобными устройствами.


Несколько слов расскажу об этой лампе.

На сегодняшний день светодиодная лампа LED EKF серии FLL-А является новинкой на рынке светотехнических изделий. Производители с уверенностью заявляют, что она имеет преимущества перед светодиодными лампами других компаний.

Во-первых, у EKF серии FLL-А сделан специальный композитный корпус, выполненный из алюминия и теплорассеивающего пластика, который обеспечивает хорошую теплоотдачу, а значит увеличивает срок службы лампы (в данном случае до 40000 часов). Если включать лампу лишь на 3 часа в день, то теоретически ее должно хватить на 36,5 лет.

Напомню, что срок службы у светодиодной лампы заканчивается тогда, когда ее световой поток уменьшился более, чем на 30% от первоначального.


Во-вторых, в ней используются высокоэффективные светодиоды типа SMD бренда Epistar (Тайвань), которые позволяют достичь высокого уровня световой мощности — в моем примере до 88,8 (Лм/Вт).

Кстати, лампа EKF серии FLL-А имеет привычную форму и габариты, соизмеримые с лампой накаливания (ЛН). Также световой поток имеет рассеивание на 240 градусов, что очень радует.


Световой поток (освещенность) лампы накаливания, КЛЛ и светодиодной ламп

Световой поток — это один из основных параметров для ламп, по которому можно анализировать мощность света (излучения), воспринимаемого человеком. Измеряется в «люменах» (Лм).

Освещеннос

levevg.ru

Светлый угол - светодиоды • напряжение питания светодиода 1вт?

Обсуждаем построение светодиодных драйверов, особенности питания разных типов светодиодов.



Re: напряжение питания светодиода 1вт?

Aleksandr_A » 23 янв 2018, 23:37

У светодиодов 1 Вт от 2 до 64 вольт DC пока я видел.
У диодов, пусть 1000 вольт DC.

Мда...

Aleksandr_A
Scio me nihil scire

Сообщений: 2789
Зарегистрирован: 23 мар 2013, 00:57
Откуда: Челябинск
Благодарил (а): 13 раз.
Поблагодарили: 100 раз.

Re: напряжение питания светодиода 1вт?

Invisible_Light » 24 янв 2018, 00:03

Для самопального светлячка.

Белый диод примерно 3,2-3,5V.
Диоды питают током, то бишь ток надо ограничивать резистором или стабилизировать драйвером.
При маловольтном питании ток даже драйвер не стабилизирует, при снижении напряжения батареет ток неуклонно падает. А вместе с ним и яркость света.

Для спрвок, смотрите характеристики светодиодов в магазине alled.ru. По крайней мере, там представлены качественные диоды.

Invisible_Light
Scio me nihil scire

Сообщений: 5781
Зарегистрирован: 17 июн 2012, 01:53
Откуда: Киров
Благодарил (а): 13 раз.
Поблагодарили: 926 раз.

Re: напряжение питания светодиода 1вт?

barsuk » 29 янв 2018, 18:15

да купил мешок на алиэкспресе. Думаю фонари собирать из них. А то такое гамно покупает начальство...на один раз

barsuk
Фонарик

Сообщений: 29
Зарегистрирован: 22 янв 2018, 04:54
Откуда: Таллинн
Благодарил (а): 0 раз.
Поблагодарили: 0 раз.

Re: напряжение питания светодиода 1вт?

barsuk » 04 фев 2018, 17:11

тут на форуме никто не обсуждал расчет радиаторов? а то чего не могу найти

barsuk
Фонарик

Сообщений: 29
Зарегистрирован: 22 янв 2018, 04:54
Откуда: Таллинн
Благодарил (а): 0 раз.
Поблагодарили: 0 раз.

Re: напряжение питания светодиода 1вт?

Invisible_Light » 04 фев 2018, 19:12

Это азы. Эмпирическое число - 20 квадратных сантиметров площади радиатора на 1Вт мощности светодиодов.
Дальше начинаются частности : теплопроводность металла, толщина, сопротивление конвекции воздуха (если радиатор из ребер, находящихся на небольшом расстоянии) и др.

Invisible_Light
Scio me nihil scire

Сообщений: 5781
Зарегистрирован: 17 июн 2012, 01:53
Откуда: Киров
Благодарил (а): 13 раз.
Поблагодарили: 926 раз.

Re: напряжение питания светодиода 1вт?

barsuk » 05 фев 2018, 15:29

у тебя лит-ра есть какая-то по этому поводу? мне говорили то 10 квадрат на 1 ватт , но алюминий

barsuk
Фонарик

Сообщений: 29
Зарегистрирован: 22 янв 2018, 04:54
Откуда: Таллинн
Благодарил (а): 0 раз.
Поблагодарили: 0 раз.

Re: напряжение питания светодиода 1вт?

Invisible_Light » 05 фев 2018, 20:02

Тут литература - весь данный форум. 10 см2/Вт не вывезет, перегреется.
Иногда,для гарантии, делают не менее 30 см2/Вт. Особенно для повышенной окружающей температуры.

Для фонариков можно и меньше - там время работы небольшое.
А если мощность диодов малая, то можно с охлаждением сособо не заморачиваться.

Invisible_Light
Scio me nihil scire

Сообщений: 5781
Зарегистрирован: 17 июн 2012, 01:53
Откуда: Киров
Благодарил (а): 13 раз.
Поблагодарили: 926 раз.

Re: напряжение питания светодиода 1вт?

mnv » 06 фев 2018, 11:42

barsuk писал(а):у тебя лит-ра есть какая-то по этому поводу? мне говорили то 10 квадрат на 1 ватт , но алюминий


Для 1 Вт диодов. Делаю обычно такой примерный расчёт - не менее 5*5 см площади пластины алюминия на 1 Вт диод на звезде (при это если есть возможность сделать больше - естественно делаю). Получается с двух сторон не менее 5*5*2= 50 см квадратных. Дома сделана уже куча лампочек (использовано не одна сотня диодов) - все работают. За 2-3 года поменял наверно 4-5 диодов - скорее всего диоды были с браком, так как с ебея брал.
Расчёт для домашнего использования, в квартире. Температура зимой 22-23, летом до 26 градусов, очень редко - выше.
Лампы сделаны так, что циркуляция воздуха с обоих сторон радиатора. Температура - рука свободно терпит, т.е. менее 50 градусов.
В фонарике светодиод будет заперт с одной стороны стеклом, с другой корпусом. Отвод тепла только через боковые стенки, ну и частично - через стекло. Соответственно площадь придётся увеличивать и значительно.
Как писали выше - будет зависеть от режима работы - краткосрочный или длительный
В этой теме есть фото под цоколь 27:
topic17242.html
mnv
Светильник

Сообщений: 75
Зарегистрирован: 03 фев 2014, 23:59
Благодарил (а): 4 раз.
Поблагодарили: 11 раз.

Re: напряжение питания светодиода 1вт?

Светочъ » 06 фев 2018, 12:01

Invisible_Light писал(а):Тут литература - весь данный форум. 10 см2/Вт не вывезет, перегреется.
Иногда,для гарантии, делают не менее 30 см2/Вт. Особенно для повышенной окружающей температуры.

Я для светильников пром, используемых в помещении, считаю из расчета 40 см2/w.
А для особо тяжелых условий эксплуатации 45 см2/w.
Не нужно забывать, что по нормам, светильник должен сохранять свои характеристики и при +40 гр. окружающей среды. Если при нормальной температуре помещения в +20 гр., температура радиатора будет +55-60 гр., то при + 40 этот параметр поднимется уже до +75-80 гр. И какая температура будет на переходе диода?


Светочъ
Scio me nihil scire

Сообщений: 5532
Зарегистрирован: 12 янв 2011, 23:01
Откуда: Набережные Челны
Благодарил (а): 136 раз.
Поблагодарили: 190 раз.

Re: напряжение питания светодиода 1вт?

mnv » 06 фев 2018, 12:39

barsuk писал(а):у тебя лит-ра есть какая-то по этому поводу? мне говорили то 10 квадрат на 1 ватт , но алюминий


Посмотри эту тему - может что найдёшь:
topic1324.html
mnv
Светильник

Сообщений: 75
Зарегистрирован: 03 фев 2014, 23:59
Благодарил (а): 4 раз.
Поблагодарили: 11 раз.

Re: напряжение питания светодиода 1вт?

barsuk » 06 фев 2018, 19:03

mnv писал(а):

barsuk писал(а):у тебя лит-ра есть какая-то по этому поводу? мне говорили то 10 квадрат на 1 ватт , но алюминий


Для 1 Вт диодов. Делаю обычно такой примерный расчёт - не менее 5*5 см площади пластины алюминия на 1 Вт диод на звезде (при это если есть возможность сделать больше - естественно делаю). Получается с двух сторон не менее 5*5*2= 50 см квадратных. Дома сделана уже куча лампочек (использовано не одна сотня диодов) - все работают. За 2-3 года поменял наверно 4-5 диодов - скорее всего диоды были с браком, так как с ебея брал.
Расчёт для домашнего использования, в квартире. Температура зимой 22-23, летом до 26 градусов, очень редко - выше.
Лампы сделаны так, что циркуляция воздуха с обоих сторон радиатора. Температура - рука свободно терпит, т.е. менее 50 градусов.
В фонарике светодиод будет заперт с одной стороны стеклом, с другой корпусом. Отвод тепла только через боковые стенки, ну и частично - через стекло. Соответственно площадь придётся увеличивать и значительно.
Как писали выше - будет зависеть от режима работы - краткосрочный или длительный
В этой теме есть фото под цоколь 27:
topic17242.html

я сейчас придумываю из алюминия голову для фонарика, в которую планирую впихнуть плотно звездочку на которую припаян 1вт лед...чтобы полностью садиласть на корпус плюс паста...чертеж потом покажу...
А сколько тогда толщина радиатора? или тоже индивидуально?
barsuk
Фонарик

Сообщений: 29
Зарегистрирован: 22 янв 2018, 04:54
Откуда: Таллинн
Благодарил (а): 0 раз.
Поблагодарили: 0 раз.

Re: напряжение питания светодиода 1вт?

barsuk » 06 фев 2018, 19:07

Светочъ писал(а):

Invisible_Light писал(а):Тут литература - весь данный форум. 10 см2/Вт не вывезет, перегреется.
Иногда,для гарантии, делают не менее 30 см2/Вт. Особенно для повышенной окружающей температуры.

Я для светильников пром, используемых в помещении, считаю из расчета 40 см2/w.
А для особо тяжелых условий эксплуатации 45 см2/w.
Не нужно забывать, что по нормам, светильник должен сохранять свои характеристики и при +40 гр. окружающей среды. Если при нормальной температуре помещения в +20 гр., температура радиатора будет +55-60 гр., то при + 40 этот параметр поднимется уже до +75-80 гр. И какая температура будет на переходе диода?


недавно менял промышленный прожектор на 100 ватт.В нем стояли два матрицы по 50. Сгорела одна. Размер прожектора 300х400мм
barsuk
Фонарик

Сообщений: 29
Зарегистрирован: 22 янв 2018, 04:54
Откуда: Таллинн
Благодарил (а): 0 раз.
Поблагодарили: 0 раз.

Re: напряжение питания светодиода 1вт?

Invisible_Light » 06 фев 2018, 23:03

Вам дают ориентир для расчета под длительно работающие светильники.
К фонарикам несколько иной подход. Если в фонаре с одноватным диодом алюминиевая "голова", то он вряд ли начнет перегреваться. Мощность небольшая, как и время работы. Источник питания в процессе садится, уменьшая силу тока через диод - нагрев снижается.
Вот, если диод мощный (под 10Вт, пусть даже не на полный форсаж), а охлаждение явно недостаточное, то температура быстро поднимается. Ту либо ограничивать мощность, переходя на меньший ток и яркость, либо ограничивать время работы, давая время на остывание.

Invisible_Light
Scio me nihil scire

Сообщений: 5781
Зарегистрирован: 17 июн 2012, 01:53
Откуда: Киров
Благодарил (а): 13 раз.
Поблагодарили: 926 раз.


Вернуться в Питание и подключение светодиодов

Кто сейчас на форуме

Зарегистрированные пользователи: 3Dservice, БелСвет, AleksandrN, Alexa [Bot], АМТСвет, Bing [Bot], Brumor, BVlad, Damir, dua3, Евгений 2, Google [Bot], Google Feedfetcher, hedgist, igorynus, ivanko, kulibin, LE, Ledsvet2017, LGT, Majestic-12 [Bot], MAQ, nae, Natalieshen, olegbr, Pavel Mirleda, Pensioner, polyurethan, sergey174, sibec, skaarjj, skal, SonyV, Vladimir-city, Zadnitca, ZAPADNU, Пашка177, Игорь ТД «888», Яндексбот



ledway.ru

Светлый угол - светодиоды • Правильное питание большого количества светодиодов 1 вт

Обсуждаем построение светодиодных драйверов, особенности питания разных типов светодиодов.

Правильное питание большого количества светодиодов 1 вт

Alex strong » 27 июл 2013, 01:31

Порылся на форуме,что-то не нашел кто как подключает линейки одноваттных светодиодов.Вобщем вкратце:Есть около 20 шт светодиодов 1 вт.Времени на эксперименты-нету)как обычно
Хочу подключить в авто.Кто как подключает и сколько драйверов и каких ставит?Смотрел по теме видео на ютубе,есть один чувак,он делает фары для внедорожников на продажу.Там у него заявлена фара из 27 светодиодов (одноваттных).Но говорит что типо может сделать сколько угодно кратно трем светодиодам.Вот думаю...неужто он на каждую тройку светодиодов свой драйвер вешает...не спорю-круто,однако дороговато и расточительно)))короче путь не для нас)
вопрос вот в чем собственно...если к примеру я сваяю драйвер на скажем 1 ампер.Стало быть он потянет три светодиода последовательно(потому что питание 12 вольт).И три таких цепочки параллельно-потому что на 1 ампер.а вот как лучше всего включить светики?Забить на некоторую разность параметров светиков и тупо лепить впараллель по одному?или же лучше лепить параллельные цепочки из трех светиков.Ну...есть наверное еще вариант лепить к каждой группе из трех последовательных светиков уравнивающий резюк скажем на 0.5 ома.Но тут пойдут на них уже потери.Хотя так то конечно уравнивающими наверное получше должно быть.Вообщем думаю думаю...и никак немогу придумать как сделатьлучше и правильней и дешевле,без излишеств
За это сообщение автора Alex strong поблагодарил:
Proizvoditel (27 июл 2013, 02:17)
Alex strong
Светодиод

Сообщений: 269
Зарегистрирован: 28 янв 2013, 20:34
Откуда: Самарская обл. Тольятти
Благодарил (а): 1 раз.
Поблагодарили: 20 раз.


vlad54
Искра знания

Сообщений: 885
Зарегистрирован: 22 апр 2010, 12:28
Откуда: г. Хабаровск
Благодарил (а): 3 раз.
Поблагодарили: 15 раз.

Re: Правильное питание большого количества светодиодов 1 вт

Alex strong » 27 июл 2013, 02:00

мм...ну в принципе тоже вариант...однако они по слухам не очень экономичны...по сравнению с понижающими...
ну а если скажем сравнить по эффективности повышающий драйвер и одинарный понижающий на большой ток и цепочки из трех последовательных одноваттиков с уравнивающими резюками?)))
просто скажем так грубо очень грубо...21 светодиод(7 цепочек по три штуки) -это семь уравнивающих резюков по 0.2 ома.Мощность на одном резюке :U=0.2*0.35=0,07V;P=U*I=0.07*0.35=0.04 ватта.Итого если я не ошибся то на семи штуках падение не более одного ватта.Вот и думаю...теперь...
хотя...конечно тоже вариант...

Alex strong
Светодиод

Сообщений: 269
Зарегистрирован: 28 янв 2013, 20:34
Откуда: Самарская обл. Тольятти
Благодарил (а): 1 раз.
Поблагодарили: 20 раз.


dgezva
Scio me nihil scire

Сообщений: 3592
Зарегистрирован: 03 окт 2011, 11:24
Откуда: Владивосток-Николаев-Одесса-Aachen
Благодарил (а): 74 раз.
Поблагодарили: 169 раз.

Re: Правильное питание большого количества светодиодов 1 вт

Invisible_Light » 27 июл 2013, 02:16

Alex strong писал(а):Порылся на форуме,что-то не нашел кто как подключает линейки одноваттных светодиодов.Вобщем вкратце:Есть около 20 шт светодиодов 1 вт.Времени на эксперименты-нету)как обычно
Хочу подключить в авто.Кто как подключает и сколько драйверов и каких ставит?Смотрел по теме видео на ютубе,есть один чувак,он делает фары для внедорожников на продажу.Там у него заявлена фара из 27 светодиодов (одноваттных).Но говорит что типо может сделать сколько угодно кратно трем светодиодам.Вот думаю...неужто он на каждую тройку светодиодов свой драйвер вешает...не спорю-круто,однако дороговато и расточительно)))короче путь не для нас)
вопрос вот в чем собственно...если к примеру я сваяю драйвер на скажем 1 ампер.Стало быть он потянет три светодиода последовательно(потому что питание 12 вольт).И три таких цепочки параллельно-потому что на 1 ампер.а вот как лучше всего включить светики?Забить на некоторую разность параметров светиков и тупо лепить впараллель по одному?или же лучше лепить параллельные цепочки из трех светиков.Ну...есть наверное еще вариант лепить к каждой группе из трех последовательных светиков уравнивающий резюк скажем на 0.5 ома.Но тут пойдут на них уже потери.Хотя так то конечно уравнивающими наверное получше должно быть.Вообщем думаю думаю...и никак немогу придумать как сделатьлучше и правильней и дешевле,без излишеств

Ничего страшного в параллельном соединении множества 1W диодов. Обратите внимание на матрицы. Там также несколько параллельно-последовательных цепей. Главное - не надо гнать диоды на максимум, номинала в 350мА и 3,3V на 1W диод - достаточно. Если надо больше (ярче), то берите диоды на 2-3W (типа 3НРD-1), при нормальном охлаждении можно до 500мА на кристалл подать (но эффективность при нагреве чуть снизится).
Тогда - драйвер выбирайте под нужный суммарный ток (опять же не забудьте про охлаждение самого драйвера, при большой выходной мощности).

Invisible_Light
Scio me nihil scire

Сообщений: 5781
Зарегистрирован: 17 июн 2012, 01:53
Откуда: Киров
Благодарил (а): 13 раз.
Поблагодарили: 926 раз.

Re: Правильное питание большого количества светодиодов 1 вт

Alex strong » 27 июл 2013, 04:04

так я поначалу об этом тоже подумал...мол в матрице стоят же и ничего...
но тут у разных спецов мнения разные...кто-то говорит типо матрицу лепят за один раз на одной подложке один тех процесс и прочее потому разброс параметров невелик
а мол штучный товар(одноватники)не пойду ибо разброс параметров больше...да еще тот чувак с ютуба с толку сбивает)чего спрашивется он привязывает свои фары кратно трем светикам...то ли вешает на каждую тройку свой драйвер(что оочень сомнительно,ибо недешево).Либо просто выбирает так чисто из удобства питания.Вешает один мощный драйвер и параллелит цепочки из трех последовательных одноватников.
А вообще думаю самый лучший вариант(и самый дешевый и простой) это один мощный драйвер плюс параллелить по три светика,ина каждую группу уравнивающий резик на 0.2 ома.Потери на них будут невелики,зато можно небояться за разброс параметров светиков даже с разных партий...
короче наверное я определился со схемой...
мож еще кто зайдет поделится опытом...
а так по сути думается мне что эта проблема с разбросом парметров уж больно раздута...
вон к примеру в китайских сварочных инверторах силовые ключики китайцы тока так параллелят по три четыре штуки и ничего...а там токи гуляют не 1 -2 ампера а 20-30 ампер и ничего...все работает...

Alex strong
Светодиод

Сообщений: 269
Зарегистрирован: 28 янв 2013, 20:34
Откуда: Самарская обл. Тольятти
Благодарил (а): 1 раз.
Поблагодарили: 20 раз.


Re: Правильное питание большого количества светодиодов 1 вт

vtral » 27 июл 2013, 12:03

Когда параллельных цепочек много, и когда токи в них выровнены дополнительными сопротивлениями, во первых, вероятность выхода из строя цепочек резко сокращается, во вторых, выход из строя одной цепочки мало добавляет тока для множества остальных. Учитывая высокую перегрузочную способность светодиодов, выход из строя даже половины цепочек, приведет лишь к удвоению тока через оставшуюся половину. Если изначально светодиоды запитаны номинальным током, удвоение тока их не убьет сразу.
Таким образом много параллельных цепочек с выравнивающими ток резисторами малого сопротивления и один мощный драйвер - пожалуй самый оптимальный вариант для автомобиля. Причем даже линейный стабилизатор на современном чипе, подобном LD1084V, тут будет сравним по КПД с импульсным, но будет полностью свободен от помехообразования.

Троллей игнорирую. Пусть дохнут с голода.

vtral
Scio me nihil scire

Сообщений: 3584
Зарегистрирован: 23 дек 2012, 15:11
Откуда: Юг Западной Сибири
Благодарил (а): 38 раз.
Поблагодарили: 228 раз.

Alex strong
Светодиод

Сообщений: 269
Зарегистрирован: 28 янв 2013, 20:34
Откуда: Самарская обл. Тольятти
Благодарил (а): 1 раз.
Поблагодарили: 20 раз.

Re: Правильное питание большого количества светодиодов 1 вт

Invisible_Light » 27 июл 2013, 19:44

Если ставить стабилизатор напряжения, а к диодам гасящие резисторы, то разность между U выхода стабилизатора и U падения на диодах - не должна быть слишком малой, иначе ток от нагрева диодов - довольно существенно изменится. Такая схема больше годится для питания мелких 20мА диодов. Для мощных (от 1W и более) лучше стабилизировать ток.
Безусловно, надёжнее было бы ставить линейный стабилизатор на каждую последовательную ветку. Тут вопрос: имеете ли вы доступ к относительно дешевым микросхемам (желательно LowDrop)? Нагрев при 350мА будет незначительный и высокая надёжность.

Invisible_Light
Scio me nihil scire

Сообщений: 5781
Зарегистрирован: 17 июн 2012, 01:53
Откуда: Киров
Благодарил (а): 13 раз.
Поблагодарили: 926 раз.


изобретатель
Scio me nihil scire

Сообщений: 8038
Зарегистрирован: 01 сен 2010, 10:36
Откуда: Стерлитамак
Благодарил (а): 92 раз.
Поблагодарили: 415 раз.

Re: Правильное питание большого количества светодиодов 1 вт

Alex strong » 28 июл 2013, 03:21

К дешевым микросхемам доступа нету...есть доступ тока к магазину радиодеталей а там это все -под заказ)
можно конечно взять оптом в каком нибудь инет-магазине,однако связываться с пересылкой ради одной единственной поделки неохота)вот если бы на производство тогда да,выгодно взять оптом.
четверки это как?без микросхемы?совсем?но ведь в авто напряжение плавает
скажем на не заведенном около 12.5 вольт
на заведенном может быть до 13.8 вольт
13.8/4=3.45 вольт на диод.Надо погасить 0.15 вольт на каждом,получаем 0.6 вольт.Мощность резика 0.35*0.6=0.2 ватта
В принципе терпимо...можно и так...однако чтоб было безопасно придется считать по максимум,то есть брать максмальное напряжение 13.8 вольт.А от 12 вольт светики будут работать тускло.
А самое главное...если так сделать...то как поведут себя светодиоды при нагреве?не превысит ли ток максимально допустимый?Теоретически не должен,т.к. напряжение считано по максимуму.Но вот практически...как оно будет...в принципе можно сваять одну линейку да погонять ее и посмотреть что да как...будет творится на авто...

Alex strong
Светодиод

Сообщений: 269
Зарегистрирован: 28 янв 2013, 20:34
Откуда: Самарская обл. Тольятти
Благодарил (а): 1 раз.
Поблагодарили: 20 раз.


Re: Правильное питание большого количества светодиодов 1 вт

vtral » 28 июл 2013, 08:36

Хороший автомобильный генератор имеет термокомпенсацию зарядного напряжения, т.е. его напряжение не является величиной постоянной. На какое напряжение будем резистор четверок диодов рассчитывать?
Далее, в реальных режимах движения, в зависимости от нагрузки, напряжение еще может дополнительно плавать, яркость четверок будет весьма заметно меняться. При езде в сложных условиях, по лесам, это может сильно напрягать.
Если расчет на движение с постоянной высокой скоростью по трассе, соглашусь, режим будет вполне терпимый. Но для переменных режимов бездорожья я бы не стал такую, чересчур упрощенную схему применять, чисто по функциональности, по изменению яркости.
Может кто уже применял четверки без стабилизации в реальном бою на бездорожье? Поделитесь впечатлением плиз...

Троллей игнорирую. Пусть дохнут с голода.

vtral
Scio me nihil scire

Сообщений: 3584
Зарегистрирован: 23 дек 2012, 15:11
Откуда: Юг Западной Сибири
Благодарил (а): 38 раз.
Поблагодарили: 228 раз.

Re: Правильное питание большого количества светодиодов 1 вт

vlad54 » 28 июл 2013, 08:49

vtral писал(а):Хороший автомобильный генератор имеет термокомпенсацию зарядного напряжения, т.е. его напряжение не является величиной постоянной. На какое напряжение будем резистор четверок диодов рассчитывать

На 14.5 вольт.

vtral писал(а):Далее, в реальных режимах движения, в зависимости от нагрузки, напряжение еще может дополнительно плавать, яркость четверок будет весьма заметно меняться. При езде в сложных условиях, по лесам, это может сильно напрягать.

Ну дак зато просто, надёжно, дёшево


vlad54
Искра знания

Сообщений: 885
Зарегистрирован: 22 апр 2010, 12:28
Откуда: г. Хабаровск
Благодарил (а): 3 раз.
Поблагодарили: 15 раз.


Вернуться в Питание и подключение светодиодов

Кто сейчас на форуме

Зарегистрированные пользователи: 3Dservice, БелСвет, AleksandrN, Alexa [Bot], АМТСвет, Bing [Bot], Brumor, BVlad, Damir, dua3, Евгений 2, Google [Bot], Google Feedfetcher, hedgist, igorynus, ivanko, kulibin, LE, Ledsvet2017, LGT, Majestic-12 [Bot], MAQ, nae, Natalieshen, olegbr, Pavel Mirleda, Pensioner, polyurethan, sergey174, sibec, skaarjj, skal, SonyV, Vladimir-city, Zadnitca, ZAPADNU, Пашка177, Игорь ТД «888», Яндексбот



ledway.ru

светодиод 1 Вт

светодиод 1 Вт .


Нажми для просмотра
Видео снято по просьбе клиентов и подписчико в канала. Светодиод (1W ...



Тэги:


Нажми для просмотра

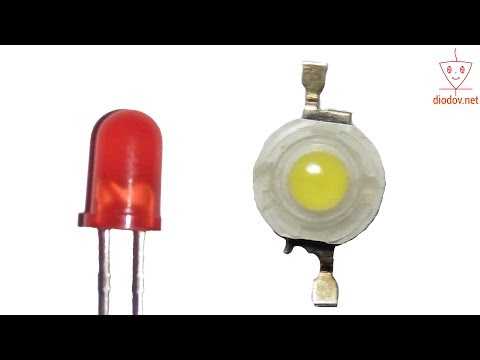

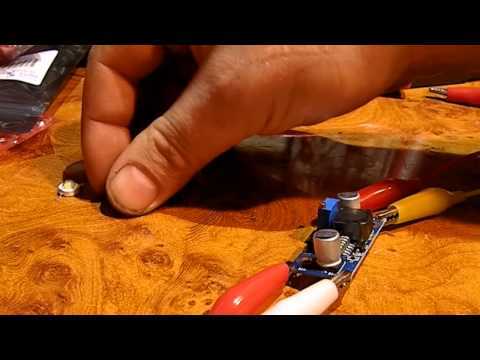

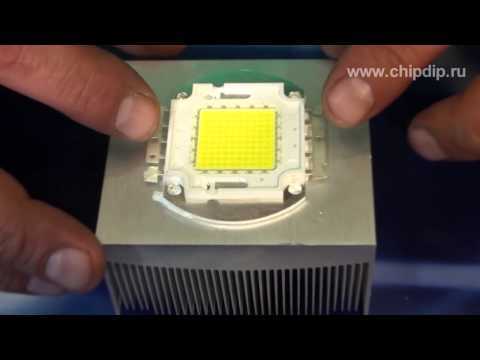

Мощный светодиод отличается от привычного нам индикаторн ого гораздо большим током. Поэтому ограничива ть...



Тэги:


Нажми для просмотра

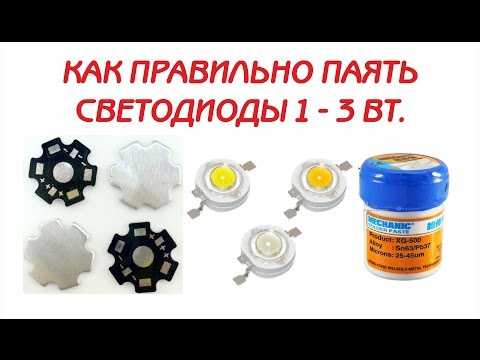

В видео показываю как правильно паять светодиоды 1-3 Вт. для этого нам потребуетс я: светодиоды ...



Тэги:


Нажми для просмотра
ССЫЛКА НА СВЕТОДИОД - ------------------- -------------------- --------------- КЭШБЭК ДО 18% ТУТ ...



Тэги:


Нажми для просмотра

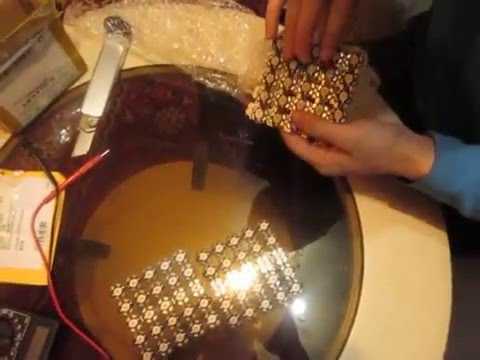

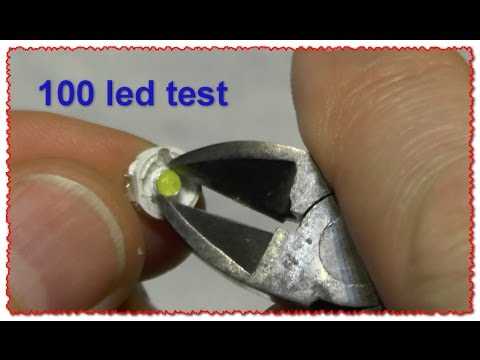

1 Ватт 100 шт LED IC SMD 100-120LM Обзор и тест. Посылка100 ШТ 1 Вт Теплый белый, холодный белый светодиод 100-120LM ...



Тэги:


Нажми для просмотра
Драйвер,св тодиоды,те плопроводн ый клей. Экономь на своих покупках 10,5%-



Тэги:


Нажми для просмотра

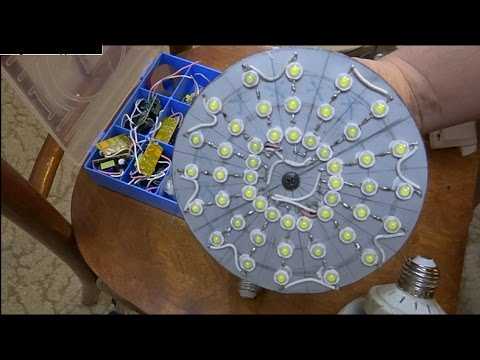

Изготовлен ,из железного профиля для крепления сухой штукатурки ,20 диодов по одному вату,двух драйверов.. .



Тэги:


Нажми для просмотра
пелинг #peling #peling1 #diy Отличие светодиода на 1 ватт и 3 ватта Подробност и статьи а так же другие статьи...



Тэги:


Нажми для просмотра

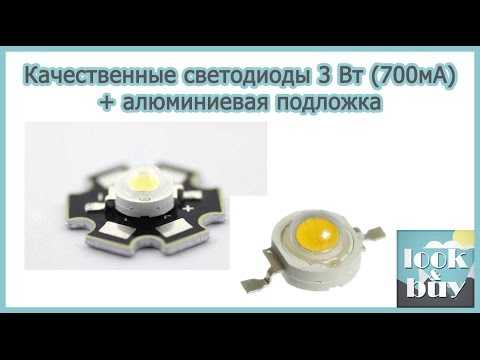

Качественн ые светодиоды 3 Вт покупал тут - Алюминиева я подложка для 1 Вт и 3 Вт светодио...



Тэги:


Нажми для просмотра
Тут я вам покажу и расскажу как модернизир овать старый фонарик и сделать из него яркий светодиодн ый фонарь,...



Тэги:


Нажми для просмотра
Светодиоды 3Вт и линзы 120 градусов из Китая В ролике участвовал и: Светодиоды 3Вт шестирублё вые в...



Тэги:


Нажми для просмотра

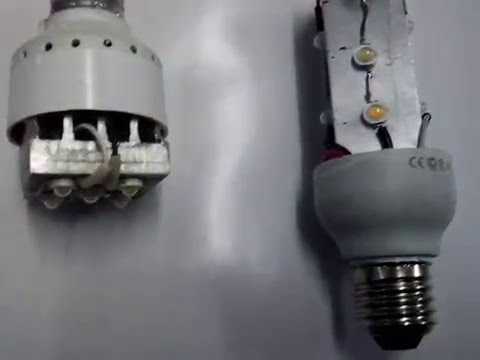

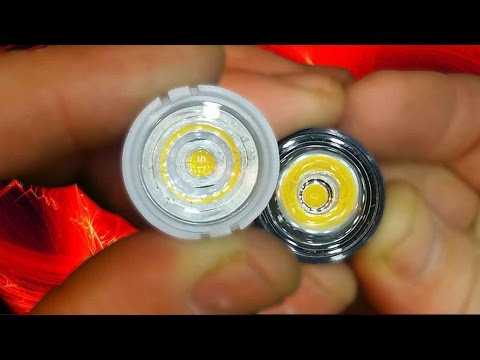

Два светильник а из Китая, один со светодиодо м на 1 Вт (Ватт), другой светильник со светодиодо м...



Тэги:


Нажми для просмотра

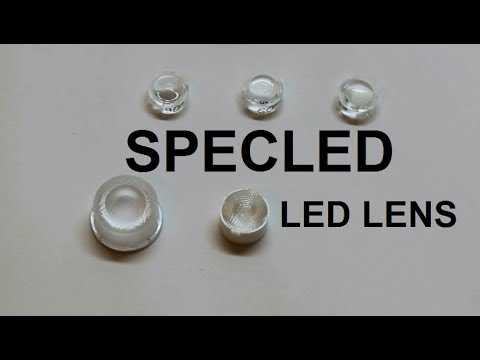

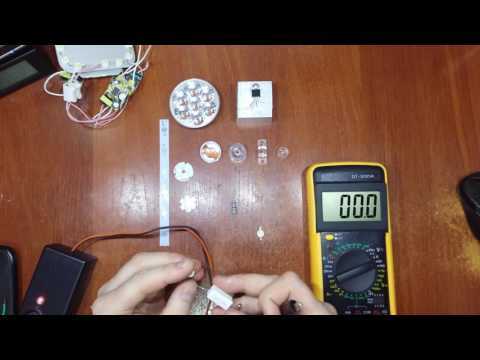

Краткий (демо) обзор оптики для светодиодо в 1Вт, 3Вт, 5Вт в корпусе "эмиттер ". Коллиматор ы 13мм могут быть устан...



Тэги:


Нажми для просмотра
Покупал тут: Другие одно ватные диоды: Распаковыв аем и тестируем светодиоды на...



Тэги:


Нажми для просмотра
Лот 100 светодиодо в+50 радиаторов .Хорошие светики проверенны е временем в работе. Экономь на своих покупка...



Тэги:


Нажми для просмотра
Собрал светодиодн ый DIY фонарь 10000 Ватт ( 1000 Ватт x 10 = 10000 Ватт ! ) своим руками. Максимальн ая мощность по замера...



Тэги:


Нажми для просмотра

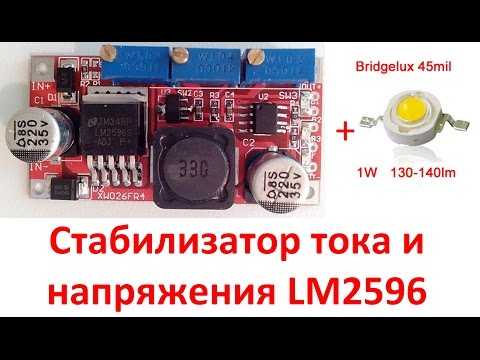

Ссылка драйвер- Рабочий драйвер с элементами зашиты входной и выходной цепи. Стабильно выдает.



Тэги:


funer.ru

светодиоды 1 вт

светодиоды 1 вт .


Нажми для просмотра
Видео снято по просьбе клиентов и подписчико в канала. Светодиод (1W ...



Тэги:


Нажми для просмотра
В видео показываю как правильно паять светодиоды 1-3 Вт. для этого нам потребуетс я: светодиоды ...



Тэги:


Нажми для просмотра
Изготовлен ,из железного профиля для крепления сухой штукатурки ,20 диодов по одному вату,двух драйверов.. .



Тэги:


Нажми для просмотра
пелинг #peling #peling1 #diy Отличие светодиода на 1 ватт и 3 ватта Подробност и статьи а так же другие статьи...



Тэги:


Нажми для просмотра
Мощный светодиод отличается от привычного нам индикаторн ого гораздо большим током. Поэтому ограничива ть...



Тэги:


Нажми для просмотра

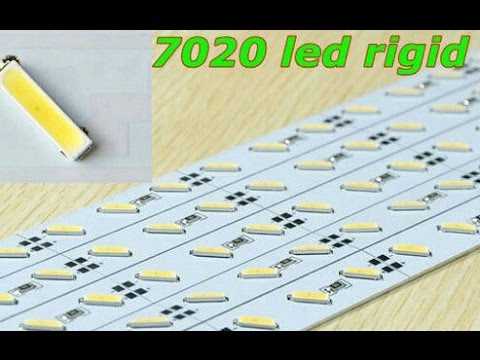

Посылка из Китая, распаковка и тест Светодиодн ая линейка smd 7020 и светодиоды 1 ватт. Не всё золото, что...



Тэги:


Нажми для просмотра
Лот 100 светодиодо в+50 радиаторов .Хорошие светики проверенны е временем в работе. Экономь на своих покупка...



Тэги:


Нажми для просмотра
Драйвер,св тодиоды,те плопроводн ый клей. Экономь на своих покупках 10,5%-



Тэги:


Нажми для просмотра
Покупал тут: Другие одно ватные диоды: Распаковыв аем и тестируем светодиоды на...



Тэги:


Нажми для просмотра
Качественн ые светодиоды 3 Вт покупал тут - Алюминиева я подложка для 1 Вт и 3 Вт свето...



Тэги:


Нажми для просмотра
Тут я вам покажу и расскажу как модернизир овать старый фонарик и сделать из него яркий светодиодн ый фонарь,...



Тэги:


Нажми для просмотра
ССЫЛКА НА СВЕТОДИОД - ------------------- -------------------- --------------- КЭШБЭК ДО 18% ТУТ ...



Тэги:


Нажми для просмотра
Два светильник а из Китая, один со светодиодо м на 1 Вт (Ватт), другой светильник со светодиодо м на...



Тэги:


Нажми для просмотра
1 Ватт 100 шт LED IC SMD 100-120LM Обзор и тест. Посылка100 ШТ 1 Вт Теплый белый, холодный белый светодиод 100-120LM ...



Тэги:


Нажми для просмотра
ультрафиол етдлина волны 395 нммощность 3Втток 400-500 мАсветовой поток 80-110 лм10шт.напр жение 3 ...



Тэги:


Нажми для просмотра
Посылка из Китая - Драйвер для подключени я светодиодо в 3-5 * 1 Вт Канал "Примочк и для Заточки" - ...



Тэги:


Нажми для просмотра
Пришли светодиоды полный спектр 1 Вт из Китая. Ссылка на светодиоды : .



Тэги:


Нажми для просмотра
Следующий этап улучшения рабочего места. Получил посылочку с неплохими светодиода ми 10w, и светодиодн ый...



Тэги:


funer.ru
