Как подключить вилку – с заземлением

Очередная статья в рубрике «ЭЛЕКТРИКА» — предлагаю поговорить о подключении электрической вилки к обычному кабелю, будем рассматривать вариант с заземлением, потому как лично я считаю этот вариант единственно верным для использования. Где нам понадобятся такие знания? Обычно без вилок идут крупные электрические приборы – такие как водонагреватели, некоторая бытовая техника (духовые шкафы), также некоторые осветительные приборы. В общем, нужно знать как она подключается, причем это достаточно просто …

ОГЛАВЛЕНИЕ СТАТЬИ


Про мощность

Для начала ребята поговорим о максимальной мощности. Почему я завожу этот разговор да все просто – многие стараются подключить вилку к индукционной варочной поверхности! Ребята это может быть опасно – поверхность потребляет около 7 КВт и не все вилки могут ее выдержать, особенно если у вас обычная на 16A, для «индукционки» нужна вилка на 40А или подключение напрямую – читаем вот эту статью, обычная от такой нагрузки просто расплавится!

Этот простой пример нам показывает для начала нужно прикинуть мощность вашего электрического прибора. Если духовой шкаф, то там потребление около 2,8 КВт, если водонагреватель (я имею в виду накопительный тип) – там 1,5 – 2, КВт, для них хватит вилки в 16A. А вообще на упаковке должно быть написано максимальное напряжение, вот фото.


Какие инструменты понадобятся

Взять нужно отвертку, желательно крестообразную.

Нож (можно пластиковый перочинный), для того чтобы отрезать и зачистить кабель.


Теперь сам процесс

У нас куплен нужный вариант, также есть кабель 3 Х 2,5 мм, плоский (его то и будем подключать).

Раскручиваем корпус, обычно он держится на одном болтике, либо сбоку (как у меня), либо снизу.

Видим контактную группу – к основным креплениям подключаются «фаза» и «ноль», контакт посередине это заземление.

Теперь зачищаем кабель. Нам нужно добиться три отдельных жилы с зачищенными проводами на конце, около 1 см, больше не нужно. Смотрим фото.

Теперь синий и коричневый провод (могут быть вариации – красный и синий), подключаем в основные контакты.

Оставшийся желтый (иногда — зелено-желтый или белый) подключаем в разъем с заземлением.

Все контакты нужно хорошо протянуть, чтобы провода сидели хорошо.

После этого укладываем все в корпус, собираем его. Затем болтиком закручиваем.

Вот и все вилка собрана. Как видите ничего сложного.

Сейчас видео версия


ВИДЕО

НА этом буду заканчивать, читайте наш строительный сайт.

remo-blog.ru

Схема подключения розеток

Приветствую вас, уважаемые читатели сайта http://elektrik-sam.info.

В этой статье мы подробно рассмотрим, как правильно подключить розетку и различные схемы подключения.

Розетка служит для подключения электроприборов к электрической сети и в общем случае имеет два контакта в виде гнездового разъема и пружинные контакты заземления.

К силовым контактам розетки подключается фазный провод L (красный) и нулевой рабочий N (синий), к пружинному контакту подключается защитный PE-проводник (желто-зеленый).

Давайте рассмотрим схему подключения розеток в жилых зданиях.

Из электрического щита по трех-проводному кабелю в ответвительную коробку заводится фаза (красный), ноль (синий) и заземление (желто-зеленый) от автоматического выключателя розеточной группы.

В ответвительной коробке кабель от электрощита разветвляется — один идет к розетке, а другой в другую ответвительную коробку, для подключения других розеток. Последняя розетка в группе (на рисунке розетка 3) подключается в той же коробке, что и розетка 2. Т.е. для нее отдельная коробка не нужна.

В ответвительных коробках одноименные провода соединяются цвет в цвет: фаза с фазой, ноль с нулем, заземление с заземлением. Места соединения на рисунке показаны жирными точками.

В случае двухпроводной электропроводки без третьего отдельного заземляющего провода, так называемой «двухпроводки», которая встречается в домах старой постройки, схема подключения розеток будет выглядеть так же, только будет отсутствовать третий желто-зеленый провод.

В этом случае сами розетки необходимо использовать без заземляющего контакта.

В настоящее время используется большое количество бытовой техники и электроприборов, и для удобства подключения вместо одной отдельно установленной розетки используются розеточные блоки на две, три и более розеток.

Как правильно подключить розетку в этом случае? Одна из розеток соединяется с проводом, идущим от ответвительной коробки, а остальные подключаются к первой розетке этого розеточного блока через винтовые клеммы.

На рисунке выше показана схема подключения блоков розеток в электропроводке квартиры.

Блок розеток устанавливается в общую рамку, которая бывает на две, три, четыре и пять розеток.

В двухпроводной электропроводке отдельный провод  заземления не используется, и схема подключения розеток будет иметь вид, как на рисунке ниже.

Таким образом, основные схемы как правильно подключить розетки мы рассмотрели.

Рекомендую посмотреть видео Как подключить розетки:

Полезные материалы по теме:

Расчет сечения кабеля.

Схема подключения автоматического выключателя.

Как выбирать автоматические выключатели, УЗО, дифавтоматы?

Автоматические выключатели УЗО дифавтоматы — подробное руководство.

Как подключить одноклавишный выключатель?

Как подключить двухклавишный выключатель?

Схема подключения проходного выключателя.

Электрощит своими руками.

Как выбрать квартирный электрощит.

Как электричество попадает в дом?

elektrik-sam.info

Как подключить люстру с тремя проводами — инструкция. Как подключить трехжильный провод к двухжильному

МОНТАЖ ЭЛЕКТРОПРОВОДКИ

   При проведении электромонтажных работ, у начинающих электриков или просто у людей, решивших самостоятельно починить или провести заново электропроводку, возникает много вопросов. В этой статье мы разберем основные из них.

Фото электрический щиток

   Если от распределительной коробки нужно запитать розетку, здесь никаких проблем, думаю, ни у кого не возникнет. Просто берем с коробки фазу и нуль, определив тестером в режиме вольтметра, переменный ток 750 вольт, и тянем, подключаем к розетке. Также без проблем, думаю, почти все смогут подключить и светильник через выключатель. Но с подключением выключателя есть свои особенности, их мы разберем ниже. Если используется евро розетка с заземляющим контактом, и заземление подведено к распределительному щитку, то используем для подключения трехжильный провод. О выборе кабеля электропроводки читайте тут.

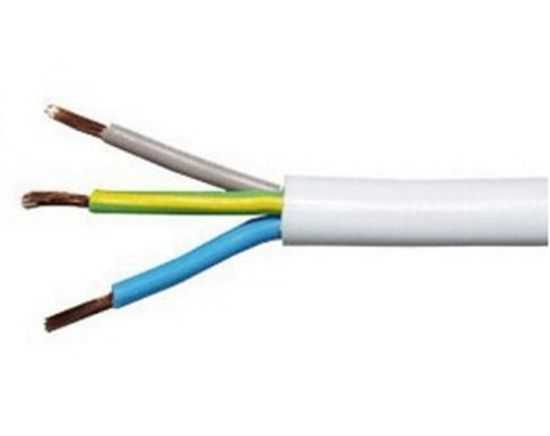

Трехжильный провод

   В случае если заземление не подведено, то трехжильный провод использовать не имеет смысла, лучше взять двухжильный провод большего сечения, что исключит возможность нагрева проводов при подключении большой нагрузки.

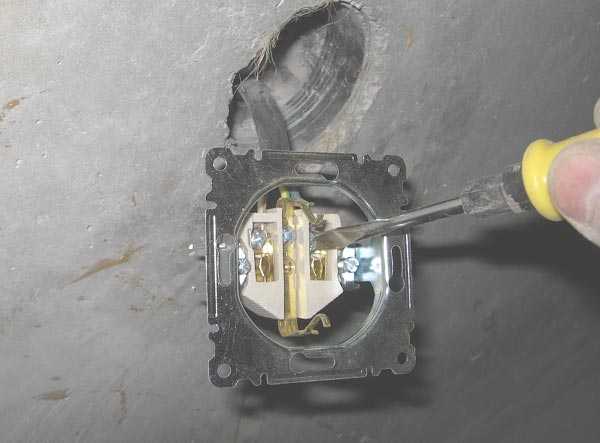

Фото монтаж розетки

   При монтаже электропроводки, если она выполняется грамотно принято пускать через выключатель фазный провод. Так делается для того, чтобы можно было поменять светильник, не отключая автоматов в щитке. Но полагаться на сто процентов, что в вашем случае будет сделано именно так, не стоит.

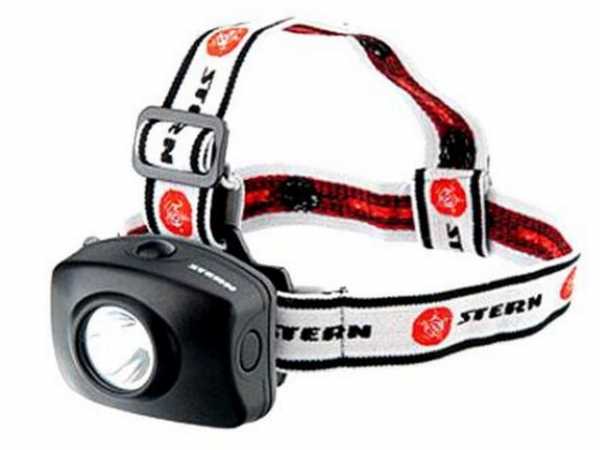

Наголовный фонарь

   Может сложиться такая ситуация, что нет возможности отключить автоматы, например, в помещении параллельно выполняются другие работы, либо нет наголовного фонаря, изображенного на фото выше, а уже стемнело.

Мультиметр фото

   Вообще, такой фонарь очень выручает электриков при работе в темноте, при снятии напряжения, в том числе и с освещения. К примеру, ты стоишь на стремянке, разбираешься в соединениях в коробке, обе руки заняты инструментом, например при прозвонке соединений тестером, и держать фонарик тебе просто нечем. Также и помочь посветить тебе никто не может, потому что работы производятся на высоте. В общем, рекомендую всем, стоит он недорого, для работы необходимы всего 3 батарейки ААА, алкалайновых хватает надолго.

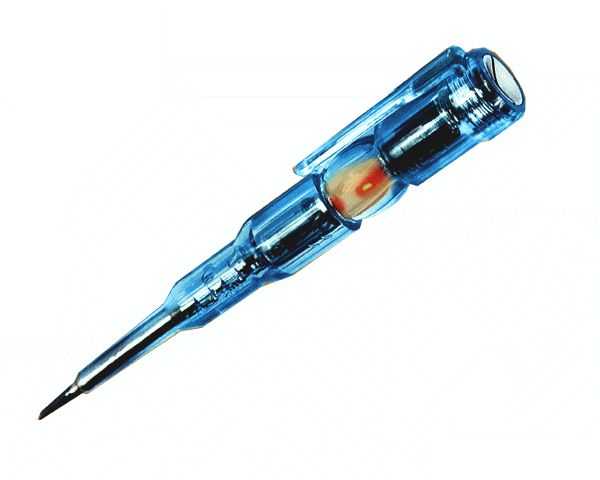

Индикатор отвертка

   При необходимости в замене патрона светильника и подобной работе отключаем выключателем свет, и однополюсным индикатором – отверткой проверяем наличие напряжения (фазы) на обоих контактах патрона. Если напряжение отсутствует, то можно смело работать без отключения автоматов, это означает, что проводка выполнена правильно и цепь фазы отключена выключателем. Дополнительно проконтролировать отсутствие напряжения можно тестером в указанном выше режиме. На рисунке ниже изображено правильное подключение выключателя, фаза идет через выключатель.

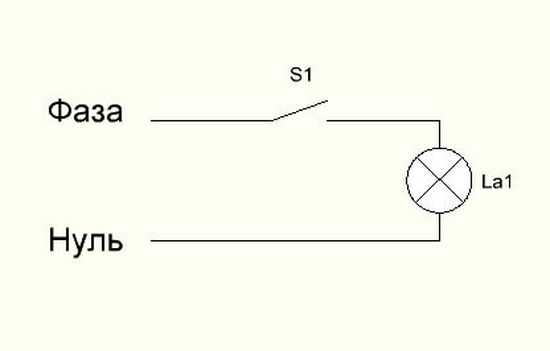

Схема подключения лампочки

   При подключении выключателей с подсветкой на светодиоде, нужно обязательно пускать фазный провод через выключатель. Иначе светодиод не будет гореть, либо будет работать не правильно.

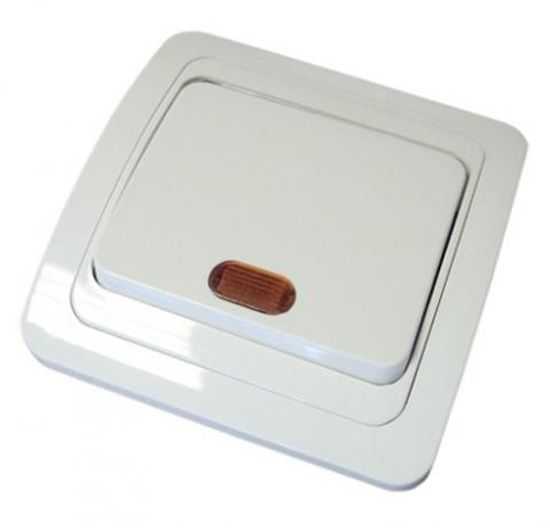

Выключатель со светодиодом

   На рисунке ниже видно подключение двухклавишного выключателя. Говоря другими словами, мы имеем два выключателя, у которых входы соединены между собой, а выходы разделены.

szemp.ru

варианты, схемы, видео / Школа электрика / Коллективный блог

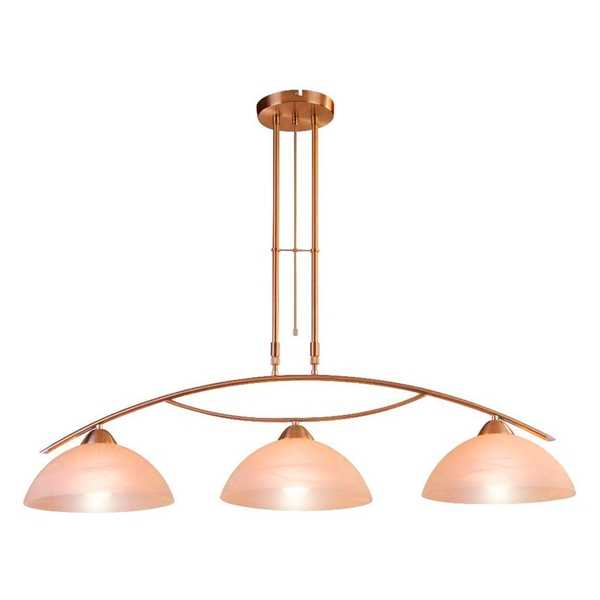

Поиск новой люстры в квартиру – всегда хлопотное, но приятное занятие. После того, как покупка сделана, наступает время собрать светильник и повесить его в нужном месте. C сборкой конструкции проблем почти не бывает. Ведь в комплекте к люстре идет инструкция. Следуя ей, все детали можно легко разместить в нужных местах. А вот подключение требует наличия знаний в области электрики хотя бы на начальном уровне.


Если посмотреть на сам процесс установки люстры, то в нем нет ничего сложного. Главное знать, какие провода, с какими соединять. Вот об этом мы и поговорим в данной статье.

Прежде чем приступить к самому процессу подключения необходимо соблюдение правил техники безопасности при работе с электричеством.

Первое – нужно обязательно обесточить выходящие из потолка провода путем отключения электроэнергии на данном участке. Для этого нужно снять напряжения через распределительный щиток с помощью автоматов.

Второе - развести в стороны провода и подготовить их для тестирования, которое поможет определить, где у вас находиться фаза, а где – ноль. Делается это с помощью индикаторной отвертки. Ее концом необходимо прикоснуться к проводам, предварительно подав на них напряжения. Если расположенный в корпусе отвертки светодиод загорелся, значит, тестируемый провод – фаза. Если при прикосновении этого не произошло, значит перед вами ноль.

Третье – после проведения тестирования, электричество снова отключается. Теперь можно спокойно приступить к монтажу люстры. Для скрепления проводов специалисты рекомендуют пользоваться клеммными зажимами. Если  такой возможности нет, тогда достаточно скрутить провода и заизолировать их специальной лентой. Недостатком этого метода является способность ленты со временем рассыхаться. В будущем это может привести к проблемам.

Перед тем как приступить к процессу подключения люстры необходимо внимательно осмотреть потолок. Стандартно отверстие с выходящими из него проводами должно иметь специальный крюк, на который вешается светильник. Для этого в конструкции люстры предусматривается скоба или цепочка. Используя ее, светильник подвешивается к потолку и начинается процесс подключения его к электропитанию.

Рис.1

В современных квартирах установка осветительных приборов достаточно часто осуществляется с использования специальной планки. После ее установки на потолке, начинается процесс подключения светильника к электросети.

Рис.2

В зависимости от имеющихся у вас параметров, подключение люстры с 3 проводами зависит от количества выходов на потолке и количества клавиш на выключателе. Давайте подробно рассмотрим каждую схему подключения.

Два провода на потолке и три провода у люстры

Если из вашего потолка выходят только два провода, тогда все лампочки в вашей люстре будут гореть одновременно. Другого способа подключения в этом случае нет.

При установке нулевые провода люстры скручиваются вместе и подключаются к потолочному нулевому проводу. Следующий шаг соединение друг с другом фаз.

После этого при необходимости проводится изоляция с помощью ленты и подключается напряжение со щитика.

Рис.3

На потолке и на люстре по три провода

Если у вас такой вариант подключения, тогда чаще всего устанавливается выключатель с двумя клавишами. Это дает возможность регулировать интенсивность освещения комнаты и количество горящих за один раз лампочек.

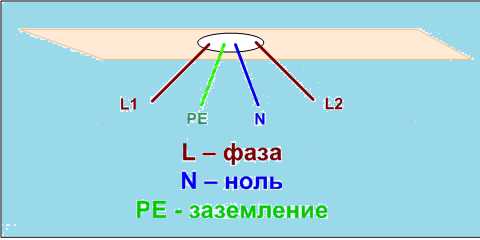

Провода, выходящие из потолка, имеют стандартную маркировку, где L1 – первая фаза, L2 – вторая фаза, N – нулевая фаза. По определению все три линии должны иметь разный цвет. Однако при прокладке проводки электромонтеры часто не руководствуются подобным правилом. Поэтому перед началом работ необходимо обязательно провести тестирование, используя для этого индикаторную отвертку.

В случае, когда такого инструмента нет, можно воспользоваться подсказкой, разобрав выключатель. В нем фазные провода всегда расходятся на клавиши, а нулевой напрямую связан с люстрой.

Перед подключением осветительного прибора необходимо его провода разобрать на группы и определить, какая клавиша будет включать какую группу лампочек. При этом необходимо помнить, что нулевой провод должен быть соединен с каждой группой.

Такой вариант подключения позволяет одной клавишей включать одни лампочки, а другой – включать другие. При нажатии обеих клавиш вместе будет загораться вся люстра.

Рис. 4

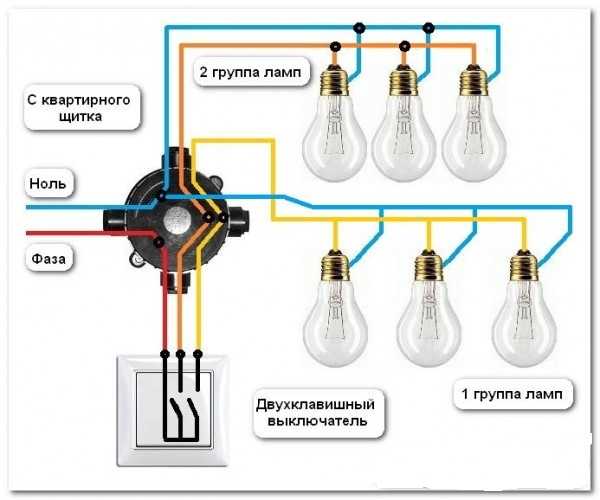

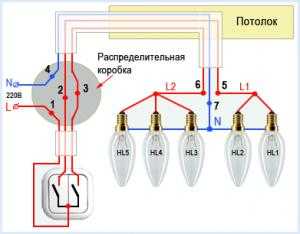

На рисунке представлена схема подключения трех ламп на две клавиши.

Четыре провода на потолке и три провода у люстры

Сегодня в современных квартирах достаточно часто в электропроводке используется четыре провода, один из которых выполняет функцию защиты и называется защемляющий. Обычно для его маркировки используется желто-зеленый цвет и латинские буквы РЕ. Остальные провода являются двумя фазами и нулем.

Если у вас из потолка выходят четыре провода, тогда способ подключения люстры будет следующим. Защитный провод изолируется отдельно, а остальные провода соединяются методом, описанным выше.

Рис. 5

Ниже приведено видео, которое поможет провести правильное подключение люстры:

ВложениеРазмер
1.jpg59.59 КБ
2.jpg4.12 КБ
3.jpg2.61 КБ
4.jpg72.85 КБ
5.png44.23 КБ
6.png16.25 КБ

44kw.com

Как подключить люстру с тремя проводами

Подключение осветительных приборов кажется несложной задачей. Казалось бы, чего тут сложного – подключить два провода, идущих из потолка? Однако иногда перед домашним мастером встает неожиданная проблема: что делать, если в люстре не два, а три провода? Как и куда их подключать? Попробуем разобраться в этом вопросе.

Подключение люстры с тремя проводами своими руками

Необходимый инструмент

Для правильного подключения люстры вам понадобятся:

  • Индикаторная отвертка или указатель напряжения;
  • Мультиметр;
  • Пассатижи;
  • Нож;
  • Клеммная колодка на три клеммы;
  • Изолента.

Также вам необходимы будут стремянка или устойчивая подставка, маркер, лист бумаги и паспорт на осветительный прибор.

Определение назначения проводов в люстре

Самое простое – это воспользоваться электрической схемой, которую можно найти в паспорте на осветительный прибор. Там обычно бывает указано назначение всех проводов и порядок их подключения. По принятым стандартам цветовая маркировка проводов должна быть выполнена так:

  • Белый или коричневый провод – фаза;
  • Синий провод – ноль;
  • Желто-зеленый провод – защитный заземляющий.

Если документация на люстру отсутствует, и цветовая маркировка проводов не указывает однозначно на их принадлежность, необходимо определить их назначение с помощью мультиметра.

  1. Для этого мультиметр необходимо установить в режим прозвонки и кратковременно закоротить щупы. При этом раздастся звуковой сигнал, свидетельствующий о том, что предел измерений выбран правильно, а прибор исправен.

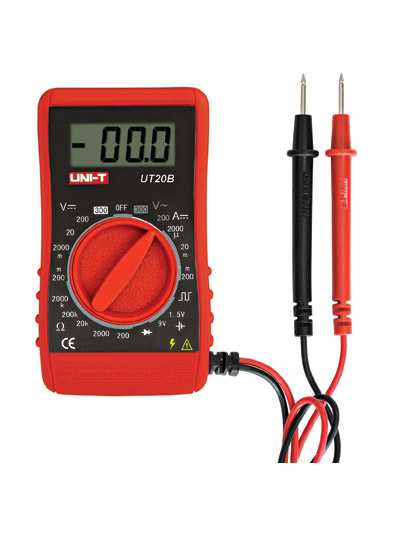

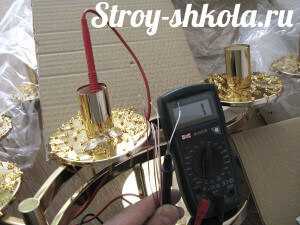

    Мультиметр для прозвонки проводов

  2. Выкручивают из люстры лампочки. В патронах визуально определяют два контакта: фазный, пружинящий – он находится в центре, и нулевой, расположенный сбоку и при вкручивании лампы соприкасающийся с цоколем.

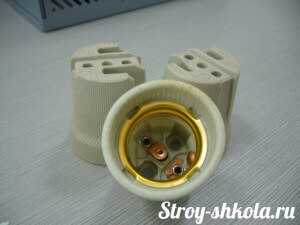

    Выкручиваем из люстры патрон

  3. Находят нулевой провод. Один щуп мультиметра ставят на боковой контакт любого из патронов, а вторым поочередно прикасаются к зачищенным проводам, выходящим из люстры. При касании одного из проводов раздастся звуковой сигнал – этот провод и есть нулевой. Его нужно отметить маркером или любым другим способом.

    Технология определения нулевого провода с помощью мультиметра

  4. Находят фазный провод. Для этого ставят щуп мультиметра на средний контакт любого патрона, а вторым прикасаются к двум оставшимся проводам. С помощью звукового сигнала определяют фазный провод, отмечают его или запоминают.
  5. Определяют количество контуров. Для этого один щуп мультиметра закрепляют на найденном фазном проводе, а другим поочередно прикасаются к среднему фазному контакту всех патронов. У одноконтурной люстры сигнал будет раздаваться при прикосновении к любому из патронов. Если часть патронов к контуру не подключена, проверяют наличие второго контура, прикасаясь щупами к средним контактам этих патронов и третьему проводу. Сигнал подтвердит, что люстра двухконтурная, а второй провод – также фазный.
  6. Если люстра имеет один контур, то назначение третьего провода – заземление. Проверить это можно так:  прикоснуться одним щупом к металлическим деталям корпуса люстры, а другим – к третьему проводу. Должен также прозвучать сигнал.

Подключение двухконтурной люстры к электросети

Чтобы правильно подключить люстру с тремя проводами, два из которых фазные, необходимо осмотреть выключатель и выходящие из потолка провода. Самый простой случай – когда выключатель двухклавишный, а из потолка выходят три провода. Определить назначение этих проводов можно так:

  1. Возьмите индикаторную отвертку или указатель напряжения.
  2. Включите обе клавиши выключателя.
  3. Поочередно прикоснитесь указателем напряжения к зачищенным концам всех трех проводов. При соприкосновении с фазными проводами загорится лампочка на указателе напряжения.
  4. Отметьте фазные провода маркером.
  5. Отключите выключатель. Проверьте все три провода еще раз. Лампочка загораться не должна!
  6. Подключите поочередно фазные провода люстры к отмеченным фазным проводам электропроводки, также соедините нулевые провода. Соединение производят с помощью клеммной колодки или на скрутку с использованием изолирующих колпачков или изоленты.
  7. Проверяют работу люстры, поочередно включая обе клавиши.

Схема подключения люстры к сети

Если выключатель одноклавишный и из потолка выходит только два провода, то необходимо проверить их при включенном выключателе указателем напряжения и найти фазный и нулевой провода. Фазные провода люстры соединяют между собой и с фазным проводом электропроводки, нулевые провода также соединяют. Проверяют включение и отключение люстры.

Если выключатель установлен одноклавишный, а провода в электропроводке три, необходимо выяснить назначение третьего провода. Для этого включают выключатель и проверяют на всех проводах наличие напряжения. Если фаза обнаруживается на двух проводах, значит нужно заменить выключатель надвухклавишный, и люстру можно будет подключить по трехпроводной схеме. Если фаза только на одном проводе, а третий провод имеет желто-зеленую изоляцию, то подключение производят как в предыдущем случае: оба фазных провода люстры подключают к фазному проводу электропроводки, а заземляющий проводник изолируют и убирают.

Определение напряжения на проводах с помощью электро-отвертки

Подключение люстры с заземляющим проводом

Если осветительный прибор имеет металлический корпус, его необходимо заземлить. В новых квартирах все электросети, в том числе и осветительные, по стандартам должны иметь заземляющий проводник желто-зеленого цвета. Если ваша сеть соответствует этому требованию, то для подключения люстры достаточно соединить провода с соответствующей цветовой маркировкой с помощью клеммной колодки или на скрутку.

Если же сети старые, а изоляция всех проводов имеет одинаковый цвет, то следует действовать в такой последовательности:

  1. Определяют количество и назначение проводов, выходящих из потолка. Если провода два, то включают выключатель и указателем напряжения находят фазу и ноль. Отключают выключатель и присоединяют провода к соответствующим проводам люстры, а заземляющий провод у люстры изолируют.
  2. Если провода три, то поступают аналогичным образом. Если в сети два отдельных контура и двухклавишный выключатель, то фазные провода проводки объединяют и соединяют с фазным проводом люстры, нулевые  провода проводки и люстры также соединяют, а заземляющий – изолируют.

Техника безопасности

При подключении любых электроприборов необходимо соблюдать осторожность. Все подключения и присоединения нужно проводить только при отключенном выключателе после проверки отсутствия напряжения на проводах. Места скруток изолируют с помощью специальных колпачков или изоленты. Если вы сомневаетесь в том, что сможете подключить люстру с тремя проводами правильно, лучше доверить это дело профессионалам.

stroyvopros.net

Цвет провода заземления. Какого цвета провод заземления

Бродя по просторам интернета, часто встречал, что многие пользователи задают такой вопрос, какого цвета провод заземления? Честно говоря ответа на него я и сам не нашел поэтому решил об этом написать по подробнее.

Цветовая раскраска изоляции проводов это один из видов их маркировки. Изоляция окрашивается в разные цвета для того чтобы можно было визуально определить их название и принадлежность (в сетях однофазного и трехфазного тока).

Благодаря такой цветовой маркировке значительно упрощается монтаж, особенно с большим количеством проводов (например, в электрощите).

Цвет проводов электропроводки играет очень важную роль во время проведения электромонтажных работ. Однако стоит отметить, что еще начиная со времен существования Советского Союза, цветовая маркировка у проводов не отличалась особо жесткой регламентацией. Преимущественно это было заметно в бытовой электропроводке, где к стати говоря и в наше время не все придерживаются особых правил цветовой маркировки при монтаже.

В промышленных электроустановках придерживаются четкой маркировки, так как там электроэнергия передается по трем фазам, которые окрашиваются в желтый, зеленый и красный цвет, здесь неправильная маркировка может привести серьезным последствиям и выходу из строя дорогостоящего оборудования.

Какого цвета провод заземления

Провода в кабеле имеют разные назначения. Это назначения следует учитывать во время выполнения соединений между проводами, а также для того, чтобы правильно подключать электроприборы. На самом деле очень легко избежать ошибок во время подключения, так как в кабеле у каждого провода свой собственный цвет. Необходимо придерживаться такого простого правила, как: «Во время соединения проводов, не меняй их цвет».

Согласно правилам, в бытовой электропроводке:

  • - фазный провод L - имеет коричневый или красный цвет;
  • - нулевой рабочий N - (или как его называют «нейтральный» или «ноль») окрашивается в синий цвет;
  • - нулевой защитный PE - (заземляющий проводник) окрашивается в желто-зеленый цвет.

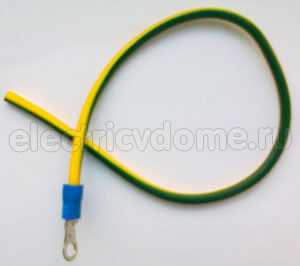

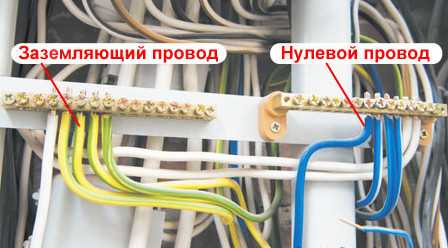

Согласно правилам ПУЭ 1.1.29 - цвет провода заземления желто-зеленый.

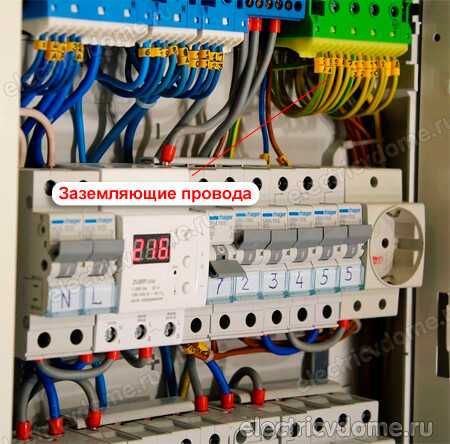

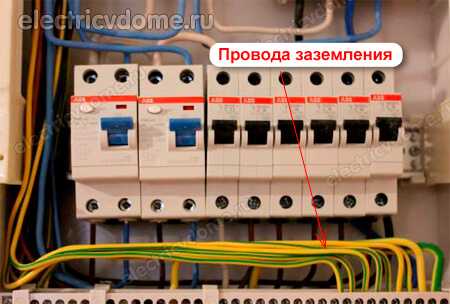

Проводники защитного заземления во всех электроустановках, а также нулевые защитные проводники в электроустановках напряжением до 1 кВ с глухозаземленной нейтралью, в т.ч. шины, должны иметь буквенное обозначение "PE" и цветовое обозначение чередующимися продольными или поперечными полосами одинаковой ширины желтого и зеленого цветов.

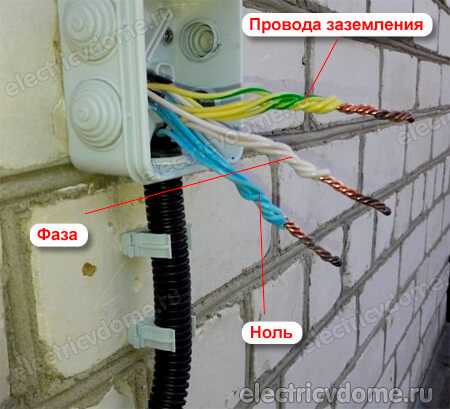

Ошибок в соединении участков электросети можно избежать, если соединять коричневый провод с коричневым, синий провод с синим и так далее. Именно по этой причине в подавляющем большинстве кабелей изоляция всех проводов отличается своим собственным цветом. Также заметим, что провод, который окрашен в зелено-желтый цвет, будет постоянно использоваться в качестве заземляющего, то есть его нужно подсоединять лишь на клемму заземления.

Если для монтажа используется без цветные провода например марки ППВ плоский трехжильный с одинарной изоляцией, то у электриков правилом хорошего тона принято считать заземляющим проводником среднюю жилу.

Еще один пример как правильно выполняется расцветка проводов. Как видно на фото на шину заземления подключены соответствующие провода и цвет провода заземления является желто-зеленым.

Понравилась статья - сохрани на стену!

electricvdome.ru

3 х жильный провод что означают цвета. Цветовая маркировка проводов: фаза, земля, ноль

Вскрывая любой электрический провод, каждый электрик сталкивается с жилами разных цветов. Почему производители делают это, почему цвет проводов: фаза ноль земля отличаются друг от друга? Ведь не для красоты же это делается. Все верно, красота в закрытом кабеле не нужна. А расцветка же – острая необходимость. В чем же дело?

  1. С помощью цветового обозначения легко можно определить, какой провод, для каких целей должен использоваться. Что облегчает коммутацию всего провода в целом.
  2. Именно цветовая маркировка снижает вероятность появления ошибок в процессе монтажа, которые могут привести, во-первых, к короткому замыканию, во-вторых, к поражению током в процессе эксплуатации или ремонта электрических сетей.

Необходимо отметить, что вся цветовая гамма обозначений жил электрического провода сведена в ПУЭ, который основывается на ГОСТ Р 50462. Так что разноцветье закреплено государственным стандартом. Правда, надо отдать должное, что обозначение жил имеет не только цветовое нанесение, но и буквенное. Но в этой статье будем разбираться с именно цветом проводов: фаза ноль земля.

Внимание! Маркировка цветом производится по всей длине провода. Нередко электрики делают дополнения, которые удостоверяют, что жилы подключены правильно. Для этого на концах участков проводки устанавливают разноцветные кембрики (это термоусадочные трубки из полимера) или обматывают концы разноцветной изоляцией.

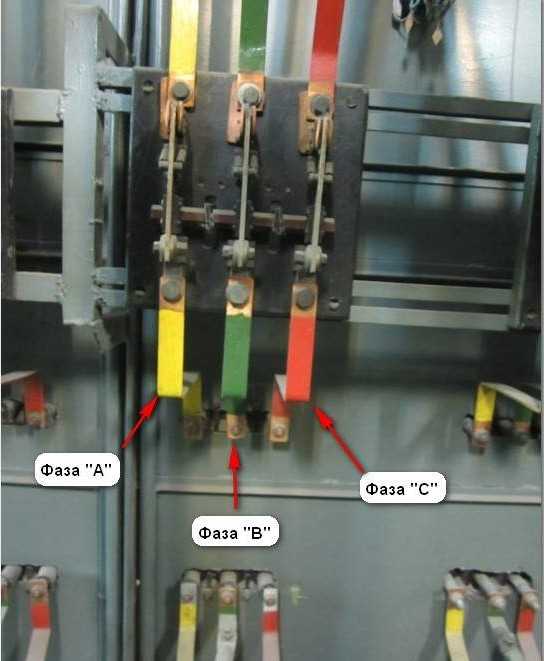

Расцветка шин на подстанциях

Трехфазная разводка внутри электрической подстанции определяется тремя цветами, соответствующие каждой отдельной фазе. Обычно для этого окрашиваются электрические шины. Так вот:

  • Фаза «А» обычно окрашивается желтым цветом.
  • Фаза «В» — зеленным.
  • Фаза «С» — красным.

Запомнить это несложно, тем более молодым и начинающим электрикам.

Сети постоянного тока

В быту постоянный ток не используется. А вот на строительных площадках (подъемные электрические краны, различные тележки и подъемники), в производствах, в электрифицированном транспорте (трамваи и троллейбусы), на подстанциях для подпитки систем автоматики без постоянного тока не обойтись.

В таких сетях всего лишь используется два контура: положительный (плюс) и отрицательный (минус). То есть, нет здесь ни фазных проводников, ни тем более нулевого. Но даже при этом применяется разный окрас проводников. Так положительный окрашивается в красный цвет, отрицательный в синий.

Обратите внимание, что в том случае если однофазная сеть постоянного тока является ответвлением от трехфазной сети, то цветовое обозначение в двух сетях должно полностью совпадать между собой и окрашиваться по стандартным требованиям.

Расцветка сетей переменного тока

Именно в сетях переменного тока разнообразная расцветка жил проводов создает условия, при которых путаница фазы и нуля, между фазами, а также контуром заземления полностью исчезает. Это особенно актуально в тех случаях, когда монтаж делает один электрик, а обслуживанием сетями занимается другой. То же самое касается и проведения ремонтных работ.

Те электрики, которые сталкивались со старыми электрическими сетями, знают, как часто приходилось все время прозванивать контуры, определяя фаза ли это или ноль. Это занимало много времени и делало работу очень неудобной. Все дело было в том, что изоляция старых проводов была или белая, или черная, то есть, однотонная. Конечно, еще в период СССР специалисты задумывались над созданием определенного стандарта в цветовом оформлении. И сама цветная маркировка периодически менялась, пока не был принят окончательный стандарт.

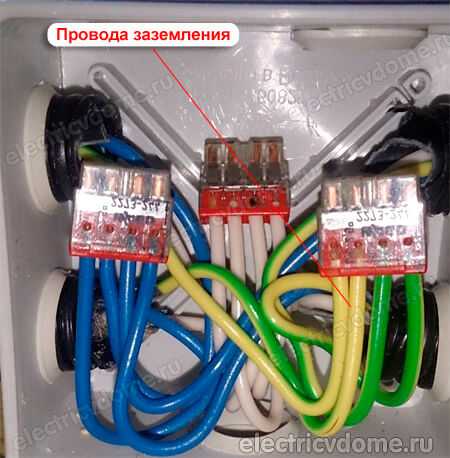

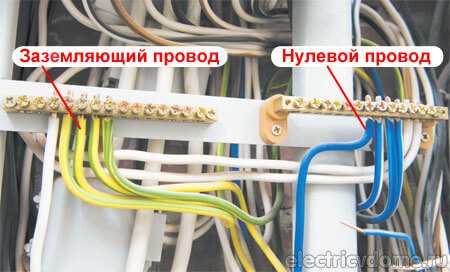

Цвет нуля и заземления

В принятых стандартах есть два вида расцветки, которыми обозначаются жила нуля и жила заземления. Первая обозначается буквой «N» — это рабочий ноль, вторая буквами «PE» — это защитный ноль. Их расцветка соответственно:

  • Голубая.
  • Желто-зеленая.

Обратите внимание, что желтая и зеленая полоса могут располагаться не только вдоль провода, но и поперек.

Есть модели электрических проводов, в которых заземляющая жила и ноль соединены в один контур, он обозначается «PEN». Его расцветка – желто-зеленая, а на концах в местах соединения участков голубой цвет. Или, наоборот, по всей длине голубой цвет, на концах – желто-зеленый. Стандартом такое двойственное обозначение разрешено.

Цвет фазных жил

Опять-таки обращаясь к правилам ПУЭ, необходимо отметить, что стандарт дает возможность использовать достаточно широкий ряд расцветок для окраса жил электрического провода. Давайте перечислим все их: черный, белый, коричневый, серый, красный, розовый, фиолетовый, бирюзовый и оранж
