3528 smd led параметры: Подробные технические характеристики LED SMD 3528

Содержание

Подробные технические характеристики LED SMD 3528

С SMD светодиодами 3528 знаком каждый, кому хотя бы раз приходилось выбирать в магазине LED-ленту. На базе этого типоразмера начался массовый выпуск гибких светодиодных лент, а технология производства чипов 3528 по-прежнему считается одной из самых надёжных.

Особенности и область применения

Первоначально светодиодам SMD 3528 не было равных в производстве компактных светильников и светодиодных лент. Их устанавливали везде, где требовалась дополнительная подсветка. Появление новых более мощных SMD LED должно было сместить их на второй план. Однако этого не произошло по нескольким причинам. Во-первых, яркие SMD 5730 и SMD 2835 не всегда подходят из-за ослепляющего действия. Во-вторых, они потребляют в 5 раз больше энергии, что требует подключения более мощного и дорогостоящего источника питания. И наконец, они в несколько раз дороже.

LED-ленты с применением чипов SMD 3528 идеально подходят для подсветки интерьера, салона автомобиля, рекламных вывесок и торговых помещений. Они востребованы там, где ценится комфортное не ослепляющее освещение. При этом желаемая светоотдача достигается путём подбора нужного количества чипов на метр (30, 60, 120). Из влагозащищённой ленты можно сделать подсветку днища авто или колёс велосипеда. Отдельные элементы собирают в модули для бегущих строк и рекламных экранов.

В основе изготовления LED SMD 3528 лежит годами проверенная технология, которой пользуются все производители. В связи с этим технические параметры светодиодов от (добросовестных!) компаний имеют схожие значения. Неприятные особенности могут возникнуть только в случае покупки дешёвой безымянной продукции, в которой то анод не стой стороны, то световой поток занижен.

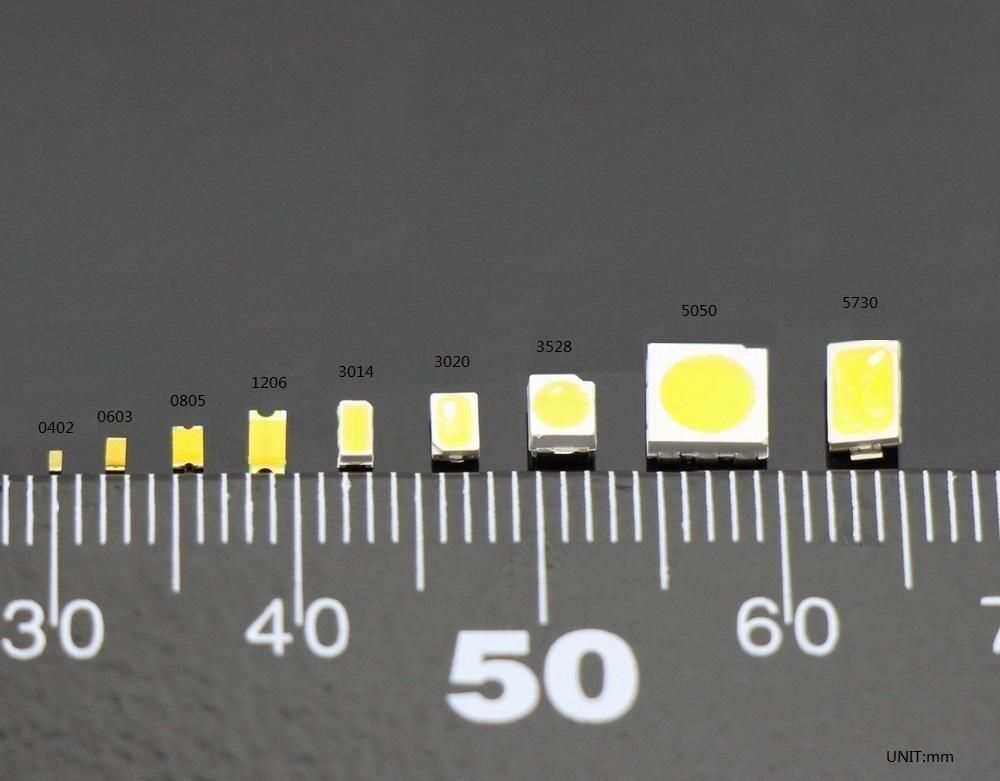

Не стоит путать SMD светодиоды 3528 с похожими по написанию SMD 2835. На самом деле – это два разных вида светодиодов, имеющих много визуальных и технических отличий. Например, слой люминофора у 3528 имеет форму круга, а у их визави – занимает всю поверхность прямоугольника. Выпуск SMD 2835 является попыткой сохранить прежний типоразмер, но при этом получить улучшенные технические характеристики. Насколько это получилось у производителей – покажет время. А пока кристаллы под круглым люминофором по-прежнему востребованы, как более надёжные.

Технические характеристики

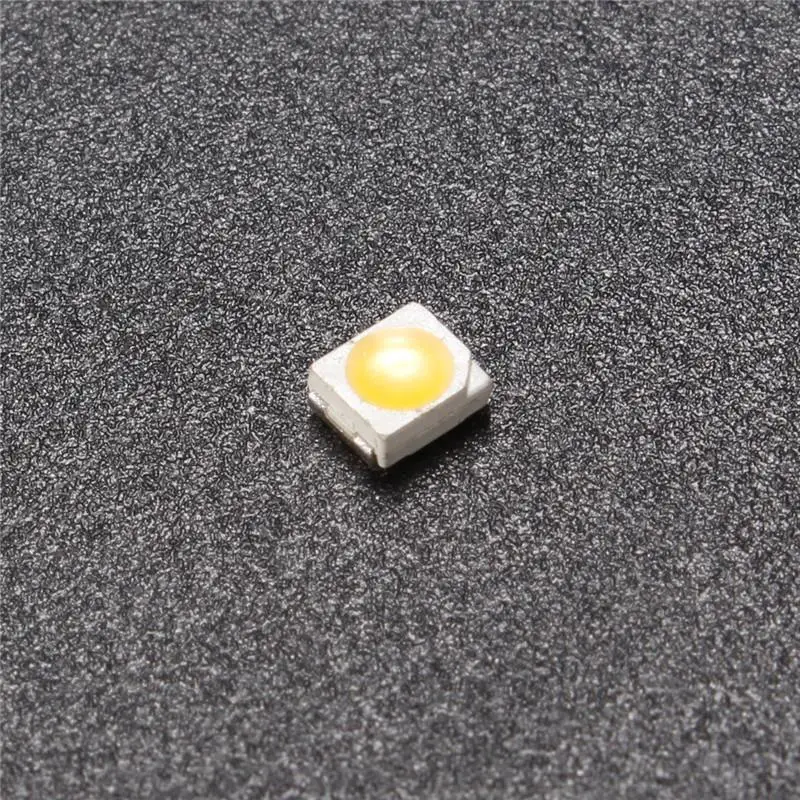

Однокристальный двухвыводной smd элемент имеет термостойкий корпус PLCC-2 (Plastic leadless chip carrier) размером 3,5 на 2,8 мм. Его высота составляет 1,4 мм. Катод отмечен срезом в верхней части корпуса. Излучающая поверхность белого светодиода покрыта жёлтым люминофором, под которым установлен чип голубого цвета излучения на основе материала InGaN. Цветные аналоги оснащены прозрачной линзой.

Технические характеристики SMD 3528 рассмотрим на примере белого светодиода. Ему присущи следующие максимальные параметры, измеренные при температуре 25°C:
  • прямой ток (IF) – 30 мА;
  • прямой импульсный ток со скважностью не более 10% (IFP) – 100 мА;
  • мощность, рассеиваемая корпусом (PD) – 100 мВт;
  • обратное напряжение (UR) – 5В;
  • диапазон рабочих температур (TOPR) – (-40/+65)°C;
  • температура пайки, не более трёх секунд (TSLD) – 300°C.

Характеристики белого SMD светодиода 3528, измеренные на номинальном токе 20 мА и температуре 25°C имеют следующие значения:

  • прямое падение напряжения на p-n-переходе (VF) – 2,8-3,4В;
  • световой поток (Ф) – 7–7,5 лм;
  • угол рассеивания – 120°;
  • индекс цветопередачи (CRI) – не меньше 70. Точное значение CRI нужно смотреть на упаковке;
  • сопротивление перехода кристалл/подложка – 6 Вт/°C;
  • обратный ток при напряжении 5В (IR) – 10 мкА.

Примечание. У светодиодов теплых оттенков (warm white) световой поток в среднем равен 6,8 лм с допустимым отклонением 10%. В технических характеристиках цветных светодиодов указывают длину волны излучения или допускаемый производителем волновой диапазон.

Естественно, во время эксплуатации кристалл нагревается до более высокой температуры, что ведёт к снижению технических показателей. В среднем, при продолжительной работе температура перехода достигает 60-80°C, что негативно отражается как на световом потоке, так и на сроке эксплуатации полупроводникового прибора.

SMD 3528 имеет практически линейное изменение светового потока о величины прямого тока.

Из графика видно, что световой поток выражен в условных единицах, где единице интенсивности (1,0) соответствует значение, измеренное при токе 20 мА. Увеличение тока через p-n-переход до 30 мА даст прирост яркости на 40%. Однако, срок службы светодиода снизится в несколько раз, из-за длительной работы на максимально допустимых параметрах.

Следующий график иллюстрирует зависимость прямого тока от прямого падения напряжения.

Типовое значение VF для большинства белых SMD 3528 при номинальном токе 20 мА лежит в пределах 3,1–3,3В, что отображено графически. При значениях VF ˂2.8В кристалл перестаёт излучать свет, а при VF ˃3,6В – начинает деградировать. Также стоит внимательно присмотреться к зависимости интенсивности излучения от температуры окружающей среды. На графике единице (1,0) соответствует паспортное значение светового потока, которое достигается только при температуре воздуха 20°C. По наклону прямой можно проследить, насколько снизится световой поток при увеличении температуры воздуха. Например, эксплуатируя светодиод при наибольшем TOPR=+65°C, можно говорить о снижении яркости более чем на 10%. Это одна из причин, по которой всем полупроводниковым приборам требуется качественное охлаждение.

Все белые светодиоды от ведущих производителей подлежат биновке. Бин-код указывается при маркировке и является единым для всей партии. По коду и цветовой температуре можно определить точные координаты бина цветности. Для этого в datasheet каждый производитель приводит диаграмму цветности. Ниже приведена диаграмма цветности белых светодиодов от компании Arlight.

Наглядным примером качественных SMD 3528 является продукция компании Cree. Она предлагает PLCC-2 светодиоды пяти разных цветов в серии CLM1C-XKW, где вместо Х стоит буква, указывающая на цвет излучения. В частности, CLM1C-WKW – светодиод холодного белого цвета излучения со световым потоком 5,6 лм.

В продаже можно встретить светодиоды на чипе 3528 с улучшенными, примерно в 1,5 раза, характеристиками. Например, китайский гигант WAYJUN TECHNOLOGY производит в корпусе 3,5 на 2,8 мм светодиоды всех 5-ти основных цветов с номинальным током 50 мА, способных работать при температуре до +95°C, а также выдерживать нагрев во время пайки до 350°C.

Процесс пайки

Пайка оказывает большое влияние на надёжную и продолжительную работу светодиода. Даже кратковременный перегрев корпуса может вызвать необратимый процесс в кристалле, и как следствие, его выход из строя. В связи с этим во время монтажа и пайки рекомендуется соблюдать некоторые правила:

  1. Применять низкотемпературные сплавы.
  2. Брать и удерживать светодиод во время пайки с боков, используя пинцет или специальный зажим. Запрещается фиксировать и надавливать на люминофор пальцем и другими предметами.
  3. Использовать паяльную станцию, установив температуру жала паяльника на уровне 260°C. При этом время пайки не должно превышать 10 с.
  4. Допускается кратковременный нагрев светодиода до 300°C.
  5. Пайка оплавлением может быть произведена не более двух раз.

Характеристики светодиода LED SMD 3528, параметры

Ярким представителем первого поколения сверхярких светодиодов является модель SMD 3528. На его базе изготавливались первые светодиодные ленты. Впервые на основе этого корпуса были реализованы диоды с тремя кристаллами, трехцветные RGB, имеющие красный, синий и зеленые цвета. RGB вариант визуально легко отличить от обычного одноцветного, у трехцветного четко видно три секции под силиконовым компаундом и на нем нет желтоватого люминофора, который преобразует синий цвет в белый. Следующей моделью в линейке эволюции технологий стал светодиод SMD 5050, основанный на 3 кристаллах 3528.

Содержание

  • 1. Основные характеристики СМД 3528
  • 2. Подробные параметры

Основные характеристики СМД 3528

Параметры приведены для светодиода цветовой температурой 6000К-7000К

Параметр
Световой поток 5 Люмен
Мощность 0,1 Вт
Рабочая температура, градусов -40 до + 85
Номинальный ток, мА 25
Напряжение питания, Вольт 2.8 – 3,2
Длина и ширина, мм 3,5 x 2,8
Угол свечения, градусов 120

Если вы видите, какое либо светодиодное изделие на светодиодах SMD 3528, предполагающее большой световой поток, то оно обладает явно низкими техническими характеристиками, и вам следует найти такое же изделия на более современных диодах, например SMD 5630 или SMD 5730.

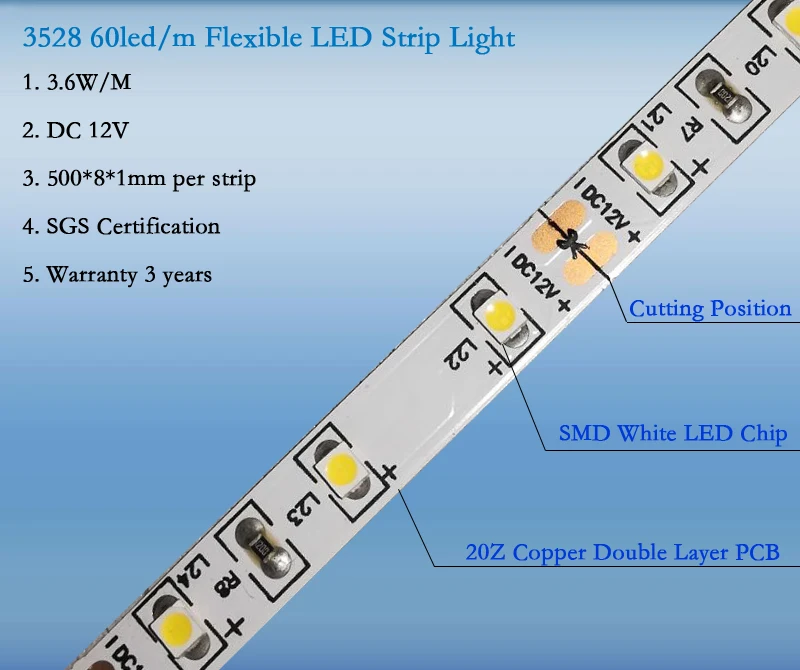

Светодиодная лента на СМД 3528

На начало 2015 года, большое количество производителей стали выпускать мощные светодиоды на базе широко известных корпусов. В светодиодной лампе на 10 Ватт мне попадались LED диоды с корпусом 3528 или SMD 2835, мощность которых составляла 1 Вт. Модернизированный вариант внешне не отличить от старого, он отличается наличием нового кристалла, с яркостью до 148 Люмен на Ватт. Изделия с модернизированными вариантами относятся к более высокой ценовой категории и в бюджетных светодиодных лампах для дома их не встретить. В светодиодных лентах 3528 тоже установлены стандартные на повышенной мощности.

Подробные параметры

Светодиоды типа SMD 3528, характеристики

Качественные светодиоды SMD 3528 от бренда ARL

Выбирая светодиоды SMD 3528 при покупке партией, необходимо обращать внимание, чтобы предлагаемый товар был сертифицирован и имел гарантию производителя. Также важна репутация самого изготовителя – больше вероятности купить качественные, долговечные устройства у известного бренда. Ассортимент светодиодов в нашем интернет-магазине полностью отвечает перечисленным требованиям – мы предлагаем качественные, сертифицированные светодиоды SMD 3528 с гарантией от известной марки ARL.

Чем интересны светодиоды типа SMD 3528?

Диод SMD 3528 – это полупроводниковый источник, относящийся к сверхъярким светодиодам первого поколения. Именно на его основе начали изготавливаться LED-ленты, светодиоды с тремя кристаллами в одном корпусе, и трехцветные светодиоды RGB (с красным, зеленым и синим свечением). Также светодиоды типа SMD 3528 позже были трансформированы в форму SMD 5050, где использовались сразу три кристалла диода этой разновидности.

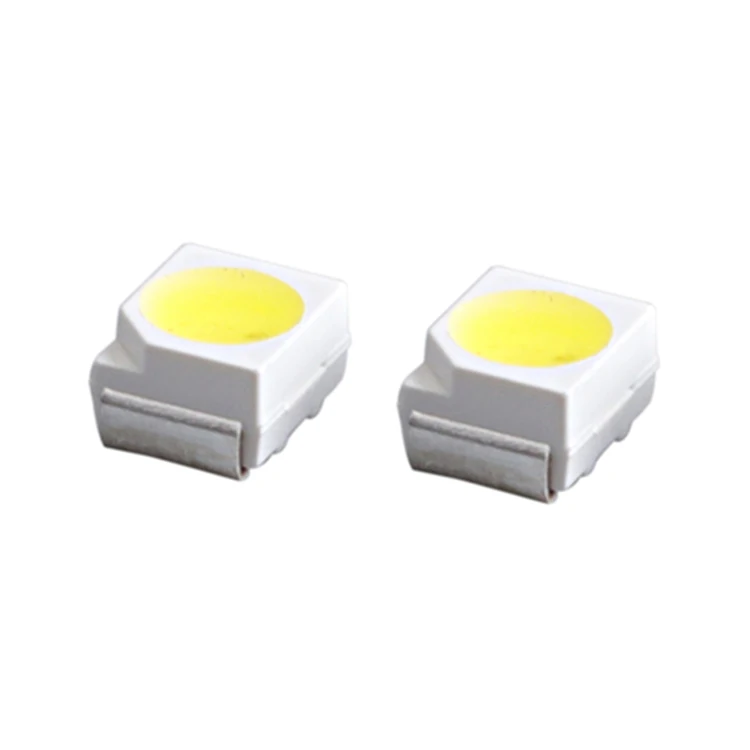

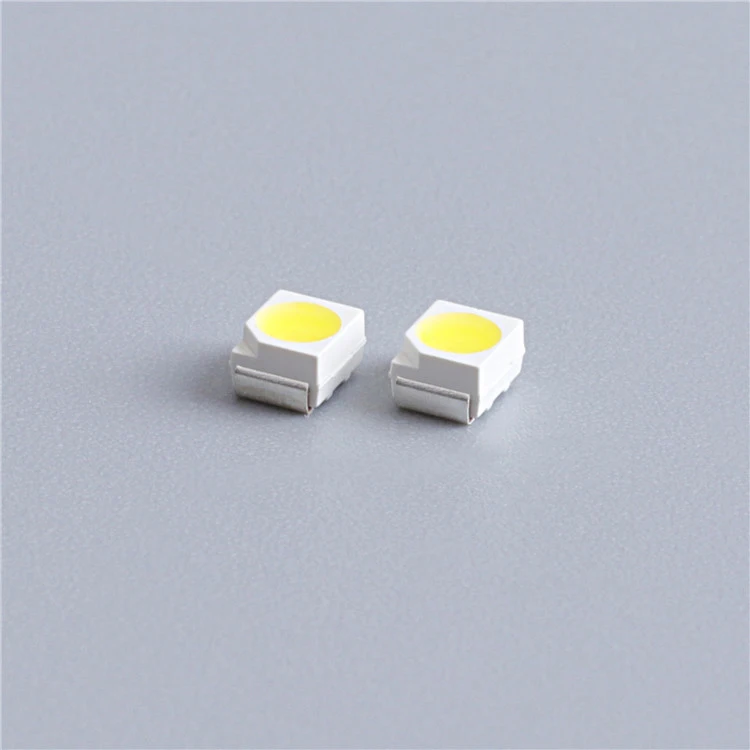

Конструктивно светодиоды 3528 представляют собой корпус из термоустойчивого пластика, полупроводникового источника и рассеивающей линзы, залитой эпоксидной смолой. Внешние габариты элемента составляют 3,5 x 2,8 мм. За счет теплоотводящей подложки, размещенной между контактными площадками, обеспечивается дополнительный отвод тепла во время работы. Диапазон рабочих температур устройства: -30°C +85°C. Угол свечения 120°. За счет применения легирующих добавок и различных технологий при производстве, современные диоды этого формата имеют широкий спектр оттенков свечения: белый, дневной белый и теплый белый, красный, синий, зеленый, красный.

Перечисленные характеристики светодиодов SMD 3528 обусловили их область применения:

  • LED-лампы и светильники;
  • Информационные табло и автодорожные знаки;
  • Автолампы и индикаторы приборной панели;
  • Наружная реклама и вывески;
  • ЖК-телевизоры и другая аппаратура;
  • Системы аварийного освещения.

Больше всего эта разновидность востребована для производства светодиодных лент 3528. Широкий ассортимент таких лент в категории LUX представлен в нашем интернет-магазине.

Купить светодиоды SMD 3528 в интернет-магазине «Светомания»

«Светомания» предлагает полный ассортимент качественных полупроводниковых источников от ведущих мировых производителей. В этом разделе вы можете выбрать и купить светодиоды SMD 3528 марки ARL. Мы предлагаем устройства во всех возможных оттенках свечения и с разными вариантами силы света. Указанный товар поставляется в катушках по 2000 штук.

Удачных покупок!

3528 светодиод (SMD LED): параметры, характеристики, подключение диода

На рынке уже большое количество современных диодов, но 3528 светодиод не утратил своей популярности. Держать позиции ему помогают характеристики эффективности и доступность. Это наиболее экономичный вариант для совершенствования дизайна помещения.

Особенности и область применения

Световые диоды 3528 SMD имеют кристаллы InGaN или AlGaInP. Такой тип предназначен для поверхностной установки. Форма чипа прямоугольная с размерами, соответствующими аббревиатуре 3528, то есть длиной 3,5 мм, шириной 2,8 мм, а толщина 1,4 мм.

Соединяющие контакты находятся на меньших сторонах. Поверхность вскрыта люминофором. Внутри располагается один либо три кристаллика. Когда проводится ток, то именно эти кристаллы и обеспечивают свечение. При наличии одного кристалла, светодиодная лента SMD 3528 называется монохромной.

При этом излучение проходит только в одном тоне.

От тона диода зависит освещенность, измеряемая люменами: белый тон – 3,2–5,5 Лм, синий – 0,6–0,85 Лм, красный и желтый – от 1,2–1,6 Лм, зеленый – 2,8–3,5 Лм.

Читайте также: Как правильно подключить RGB ленту: пошаговая инструкция.

Катодный выход находится на стороне среза. Это надо знать, когда проводится диагностика чипа мультиметром. При этом красный отвод замыкает анод, черный катод. При этом происходит загорание кристалла, а на табло отображается единица.

Рассеивающий угол составляет 130 градусов. Яркий свет поступает по центру. Поэтому такие световые диоды чаще применяют для освещения конкретного объекта. Если требуется более рассеивающий поток света, то в осветительный прибор устанавливается дополнительно рассеивающая линза.

Особенностью выступает и наличие диодов на погонном метре. От количества зависит способ размещения. Одна лента может размещать 60, 120, 180, 240 световых диодов.

Лента 3528 имеет свои положительные стороны использования:

  • Лента применяется в разных помещениях, главное, чтобы был доступ воздуха, температура не превышала 60 градусов.
  • Различные цвета и яркость.
  • Размеры позволяют производить крепление в труднодоступных местах.
  • Легкость установки, вне зависимости от расположенности плоскости.
  • Низкая рабочая температура.
  • Гибкость позволяет делать разные формы.
  • Лента может разрезаться на полосы любой длины, при этом каждая из них сохраняет свои рабочие способности.
  • Эксплуатационный срок до 50000 часов.
  • Безопасное напряжение для человека.

Недостатком выступает факт применения блока питания, что приводит к дополнительным покупкам.

Область применения:

  • общие системы освещения;
  • подвесная потолочная конструкция;
  • подсветка рабочих, декоративных зон;
  • рекламные щиты, витрины в магазинах;
  • автомобильная подсветка, установка в фары;
  • дорожные знаки и пр.

Основные параметры и характеристики

К основным параметрам, которые не зависят от цвета кристалла, относятся:

  • напряжение – 5 В;
  • ток – 20 мА;
  • рабочая температура – -40 – +85 градусов.

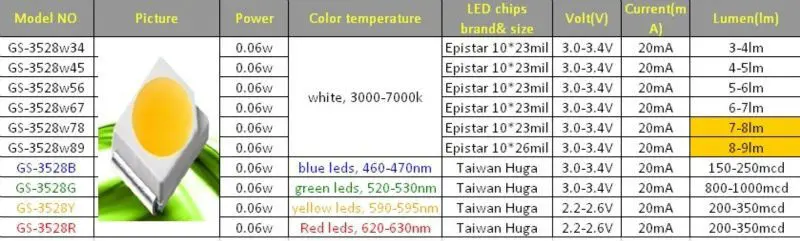

Общие характеристики 3528 SMD LED представлены в таблице:

Светодиод 3528 характеристики белых оттенков свечения:


Способы отличить от подделок

Чтобы отличить качественный товар от подделки, надо знать некоторые нюансы:

  1. Какое количество диодов в бобине, сколько общее число люменов выдает вся лента.
  2. Индекс цветопередачи не меньше 80. Отличный показатель – 90.
  3. Китайская подделка выделяется средними показателями: рабочая температура 120 градусов это предел, срок эксплуатации не указан, надежность неизвестна.
  4. Низкая цена.

Подключение

Не постоянно надо подключать ленту или модуль. Можно применить модуль, собранный самостоятельно.

Чтобы рассчитать наибольшее количество диодов в цепи применяется формула:

напряжение источника питания (вольтаж) / падение напряжения в диоде (вольтаж)

Также стоит выбрать резистор. Сопротивление определяется так:

Р = (напряжение блока – напряжение светодиода*N)/I, где:

N – количество 3528 СМД ЛЕД.

I – ток в 20 мА.

Читайте также: Основные способы определения полярности у светодиода.

Процесс пайки

Для продолжительности работы светодиода нужна хорошая пайка. Несоблюдение правил при пайке вызовет негативное воздействие на диод, он выйдет из строя.

Во время пайки светодиода и монтажных работ должны выполняться правила:

  • Работу проводить сплавами низких температур.
  • Исключено брать светодиод пальцами, он удерживается с боковых сторон пинцетом, зажимом.
  • Температура паяльника не более 260 градусов.
  • Продолжительность пайки 3–10 секунд.
  • Пайка производится один раз.

Читайте также: Описание и правильная работа с адресной светодиодной лентой.

Рекомендуем видео по теме:

Важные советы при монтаже

При установке светодиода учитываются советы:

  • При сборе источника своими руками надо выйти на реальный ток в пределах 95 процентов от отмеченных в тех характеристиках. При недогрузке светодиода увеличивается рабочий ресурс.
  • Светодиод при первом включении должен проверяться мультиметром. В подделке могут не совпадать стороны анода и катода.

Интересное видео по теме:

В заключение

Светодиод 3528 SMD LED работает от источника питания в 12, 24 В. Его применение поможет изменить дизайн, провести эффективное освещение. Перед покупкой надо убедиться в подлинности товара, иначе будет низкая яркость свечения и малый срок службы.

Интересные факты? Оставьте комментарий, поделитесь статьей в соцсетях.

3528 smd led какое сопротивление надо. Блог › Основные характеристики светодиодов

С SMD светодиодами 3528 знаком каждый, кому хотя бы раз приходилось выбирать в магазине LED-ленту. На базе этого типоразмера начался массовый выпуск гибких светодиодных лент, а технология производства чипов 3528 по-прежнему считается одной из самых надёжных.

Особенности и область применения

Первоначально светодиодам SMD 3528 не было равных в производстве компактных светильников и светодиодных лент. Их устанавливали везде, где требовалась дополнительная подсветка. Появление новых более мощных SMD LED должно было сместить их на второй план. Однако этого не произошло по нескольким причинам. Во-первых, яркие SMD 5730 и SMD 2835 не всегда подходят из-за ослепляющего действия. Во-вторых, они потребляют в 5 раз больше энергии, что требует подключения более мощного и дорогостоящего источника питания. И наконец, они в несколько раз дороже.

LED-ленты с применением чипов SMD 3528 идеально подходят для подсветки интерьера, салона автомобиля, рекламных вывесок и торговых помещений. Они востребованы там, где ценится комфортное не ослепляющее освещение. При этом желаемая светоотдача достигается путём подбора нужного количества чипов на метр (30, 60, 120). Из влагозащищённой ленты можно сделать подсветку днища авто или колёс велосипеда. Отдельные элементы собирают в модули для бегущих строк и рекламных экранов.

В основе изготовления LED SMD 3528 лежит годами проверенная технология, которой пользуются все производители. В связи с этим технические параметры светодиодов от (добросовестных!) компаний имеют схожие значения. Неприятные особенности могут возникнуть только в случае покупки дешёвой безымянной продукции, в которой то анод не стой стороны, то световой поток занижен.

Не стоит путать SMD светодиоды 3528 с похожими по написанию SMD 2835. На самом деле – это два разных вида светодиодов, имеющих много визуальных и технических отличий. Например, слой люминофора у 3528 имеет форму круга, а у их визави – занимает всю поверхность прямоугольника. Выпуск SMD 2835 является попыткой сохранить прежний типоразмер, но при этом получить улучшенные технические характеристики. Насколько это получилось у производителей – покажет время. А пока кристаллы под круглым люминофором по-прежнему востребованы, как более надёжные.

Технические характеристики

Однокристальный двухвыводной smd элемент имеет термостойкий корпус PLCC-2 (Plastic leadless chip carrier) размером 3,5 на 2,8 мм. Его высота составляет 1,4 мм. Катод отмечен срезом в верхней части корпуса. Излучающая поверхность белого светодиода покрыта жёлтым люминофором, под которым установлен чип голубого цвета излучения на основе материала InGaN. Цветные аналоги оснащены прозрачной линзой. Технические характеристики SMD 3528 рассмотрим на примере белого светодиода. Ему присущи следующие максимальные параметры, измеренные при температуре 25°C:

  • прямой ток (IF) – 30 мА;
  • прямой импульсный ток со скважностью не более 10% (IFP) – 100 мА;
  • мощность, рассеиваемая корпусом (PD) – 100 мВт;
  • обратное напряжение (UR) – 5В;
  • диапазон рабочих температур (TOPR) – (-40/+65)°C;
  • температура пайки, не более трёх секунд (TSLD) — 300°C.

Характеристики белого SMD светодиода 3528, измеренные на номинальном токе 20 мА и температуре 25°C имеют следующие значения:

  • прямое падение напряжения на p-n-переходе (VF) – 2,8-3,4В;
  • световой поток (Ф) – 7–7,5 лм;
  • угол рассеивания — 120°;
  • индекс цветопередачи (CRI) – не меньше 70. Точное значение CRI нужно смотреть на упаковке;
  • сопротивление перехода кристалл/подложка – 6 Вт/°C;
  • обратный ток при напряжении 5В (IR) – 10 мкА.

Примечание. У светодиодов теплых оттенков (warm white) световой поток в среднем равен 6,8 лм с допустимым отклонением 10%. В технических характеристиках цветных светодиодов указывают длину волны излучения или допускаемый производителем волновой диапазон.

Естественно, во время эксплуатации кристалл нагревается до более высокой температуры, что ведёт к снижению технических показателей. В среднем, при продолжительной работе температура перехода достигает 60-80°C, что негативно отражается как на световом потоке, так и на сроке эксплуатации полупроводникового прибора.

SMD 3528 имеет практически линейное изменение светового потока о величины прямого тока. Из графика видно, что световой поток выражен в условных единицах, где единице интенсивности (1,0) соответствует значение, измеренное при токе 20 мА. Увеличение тока через p-n-переход до 30 мА даст прирост яркости на 40%. Однако, срок службы светодиода снизится в несколько раз, из-за длительной работы на максимально допустимых параметрах.

Следующий график иллюстрирует зависимость прямого тока от прямого падения напряжения. Типовое значение VF для большинства белых SMD 3528 при номинальном токе 20 мА лежит в пределах 3,1–3,3В, что отображено графически. При значениях VF ˂2.8В кристалл перестаёт излучать свет, а при VF ˃3,6В – начинает деградировать. Также стоит внимательно присмотреться к зависимости интенсивности излучения от температуры окружающей среды. На графике единице (1,0) соответствует паспортное значение светового потока, которое достигается только при температуре воздуха 20°C. По наклону прямой можно проследить, насколько снизится световой поток при увеличении температуры воздуха. Например, эксплуатируя светодиод при наибольшем TOPR=+65°C, можно говорить о снижении яркости более чем на 10%. Это одна из причин, по которой всем полупроводниковым приборам требуется качественное охлаждение.

Все белые светодиоды от ведущих производителей подлежат биновке. Бин-код указывается при маркировке и является единым для всей партии. По коду и цветовой температуре можно определить точные координаты бина цветности. Для этого в datasheet каждый производитель приводит диаграмму цветности. Ниже приведена диаграмма цветности белых светодиодов от компании Arlight.

Наглядным примером качественных SMD 3528 является продукция . Она предлагает PLCC-2 светодиоды пяти разных цветов в серии CLM1C-XKW, где вместо Х стоит буква, указывающая на цвет излучения. В частности, CLM1C-WKW – светодиод холодного белого цвета излучения со световым потоком 5,6 лм.

В продаже можно встретить светодиоды на чипе 3528 с улучшенными, примерно в 1,5 раза, характеристиками. Например, китайский гигант WAYJUN TECHNOLOGY производит в корпусе 3,5 на 2,8 мм светодиоды всех 5-ти основных цветов с номинальным током 50 мА, способных работать при температуре до +95°C, а также выдерживать нагрев во время пайки до 350°C.

Процесс пайки

Пайка оказывает большое влияние на надёжную и продолжительную работу светодиода. Даже кратковременный перегрев корпуса может вызвать необратимый процесс в кристалле, и как следствие, его выход из строя. В связи с этим во время монтажа и пайки рекомендуется соблюдать некоторые правила:

  1. Применять низкотемпературные сплавы.
  2. Брать и удерживать светодиод во время пайки с боков, используя пинцет или специальный зажим. Запрещается фиксировать и надавливать на люминофор пальцем и другими предметами.
  3. Использовать паяльную станцию, установив температуру жала паяльника на уровне 260°C. При этом время пайки не должно превышать 10 с.
  4. Допускается кратковременный нагрев светодиода до 300°C.
  5. Пайка оплавлением может быть произведена не более двух раз.

Читайте так же

Привычное освещение с помощью лампочки накаливания становится все менее популярным. Объяснение самое простое: лампа накаливания поглощает довольно много электричества при том, что не создает мощного светопотока. Совсем другое дело – энергосберегающие осветительные приборы, например, светодиоды SMD 3528.

Что такое светодиод SMD

Светоизлучающий диод довольно далек от традиционного осветительного устройства. Это полупроводниковый прибор, который генерирует видимое излучение при пропускании сквозь него электрического тока. Причем в зависимости от характера вещества излучение будет иметь определенный цвет: красный, синий, желтый.

Прибор такого рода имеет очень небольшие размеры и чаще применяется для производства светодиодных лент и точечных светильников, хотя некоторые виды можно использовать и для изготовления прожектора.


Все типы светоизлучающих приборов можно разделить на 2 группы:

  • SMD – монохромные виды. Кристалл генерирует только один определенный цвет;
  • RGB – состоят из чипов, которые образованы несколькими диодами с разным цветом. Таким образом получают ленты, которые меняют цвет освещения по программе.

SMD-модули имеют дополнительную классификацию по теплоте свечения – цветовой температуре, которая указывает на интенсивность излучения. Типы светодиодов SMD таковы:

  • теплый – около 3000 К;
  • нейтральный – типичным представителем является белый дневной свет, температура 3500–4000 К;
  • холодный – 6500 К. Это освещение воспринимается как наиболее яркое.

Преимущества и недостатки

Светоизлучающие диоды SMD на сегодня считаются наиболее перспективными, хотя по мощности светового потока все еще несколько отстают от люминесцентных ламп. Зато белое излучение такого рода с высокой точностью передает цвета и не искажает оттенки.

Кроме того, светодиодные приборы имеют массу других преимуществ:

  • превосходная световая отдача – до 146 люменов на Ватт, что позволяет значительно экономить электроэнергию при освещении;
  • светодиодные лампы устойчивы к механическим повреждениям и к вибрации, так что их активно применяют для уличного освещения и для освещения производственных помещений;
  • чрезвычайно длительный срок службы – 30 тыс. часов и выше при включении каждый день не менее чем на 8 часов;
  • количество включений и выключений никак не сказывается на сроке службы светодиода любого типа: 5050, 5730, 3528 и так далее;
  • широкий спектр цвета, причем как интенсивности излучения, так и оттенков. Светофильтры в таких светильниках не нужны;
  • низкая инерционность – диоды 5050, 2835, и работают сразу на полную мощность. Так что ждать, пока лампочка нагреется и засветится, нет нужды;
  • различный угол излучения – светодиоды генерируют направленный поток света, то есть, освещают определенную площадь, а не пространство вокруг себя;
  • к морозам светильники совершенно нечувствительны.


Недостатки изделия:

  • если холод лампы переносят хорошо, то к высоким температурам это не относится. Сама конструкция светильника обеспечивает отвод тепла, но эта возможность не бесконечна;
  • стоимость приборов ощутимая, хотя длительность службы все искупает;
  • благодаря массивному и сложному электронному драйверу устройство требует утилизации несмотря на то, что является безопасным.

Характеристики светодиодов SMD

Особенностями монохромного варианта диодов именно этой марки является:

  • конструкция, рассчитанная на поверхностный монтаж, что исключает пайку, крепление или сборку;
  • низкое тепловое сопротивление – светодиод не нагревается, поэтому его можно располагать на любой поверхности: пластиковой панели, потолке, мебели, вблизи натяжного полотна;
  • при этом такая характеристика, как мощность излучения не меняется;
  • диоды такого рода – 5050, 3528, 5630, покрыты силиконом, что улучшает отвод тепла и герметизирует источник света;
  • модули создают угол освещения от 60 до 160 градусов;
  • диоды SMD имеют разные размеры в зависимости от марки, что позволяет подобрать оптимальный вариант для каждого конкретного случая. На фото – светодиодные элементы.


К наиболее интересным пользователю характеристикам относится мощность, что указывает на количество потребляемого электричества, уровень освещения, который создает каждый элемент, напряжения и, конечно, габариты. В таблице представлены все необходимые пользовательские качества.

Светодиоды SMD 5050, как и другие, описанные в таблице, относятся к источникам дневного белого света. Диоды холодного или теплого белого света при такой же мощности имеют другие характеристики: генерируют меньший поток света.


Все перечисленные популярные марки могут использоваться для светодиодных лент. Но, учитывая, что мощность и размеры их разные, плотность крепления элементов на плату будет отличаться: чем более крупные размеры имеет светодиод, тем меньше плотность размещения.

Стоит помнить еще одну особенность: плата с диодами SMD рассчитана на напряжение в 12 В, поэтому включать ее в обычную розетку нельзя. При монтаже устройства в цепь обязательно включают преобразователь тока.

Прожектор SMD на светодиодах

Казалось бы, столь маленькое по размерам устройство никак не подходит для сооружения проектора. Но это не так: как раз такой вариант обеспечивает наилучшее освещение большого пространства.


Конструкция приборов мало меняется со временем, но в устройстве применяются все более мощные и крупные кристаллы полупроводников. На сегодня при производстве прожекторов чаще всего используются элементы 5730 и 7020. Прожектор при этом отличается компактностью – относится к среднему типу, но освещает очень большую площадь.

В отличие от обычной лампы при освещении пространства важно получить широкий угол светового потока, что в принципе полупроводникам не свойственно. Эту проблему решают с помощью системы линз и отражателей, которые и создают широкий угол без потери интенсивности излучения.


Обязательная часть прожектора – драйвер. Диоды SMD работают на постоянном токе, что требует не только преобразователя в данном случае, но и стабилизатора, поскольку при превышении силы тока существует реальная угроза сжечь полупроводники.

Приветствую Вас, друзья мои!
Немного теории собранной с разных сайтов, пригодится для начинающих led-тюнеров =)
Итак, основные характеристики светодиодов:

сила света (эффективность)
угол излучения,
мощность
рабочий ток
цвет (температура свечения)
деградация светодиода
Индикаторные светодиоды (ILT) (3; 4,8; 5, 8, 10 мм светодиоды с линзой)
СМД (SLT) светодиоды (3528, 5050)
Мощные (PLT) светодиоды
RGB светодиоды

Эффективность (светоотдача).
Отношение светового потока к потребляемой мощности (Лм/Вт). Это та величина, которая в первую очередь попадает во внимание специалистов, потому что именно по эффективности определяется применимость светодиодов для систем освещения. Для сравнения:
лампочка накаливания: 8-12 лм/Вт; люминесцентные (энергосберегающие) лампы: 30-40 Лм/Вт
современные светодиоды: 120-140 Лм/Вт
газоразрядные лампы (ДРЛ): 50-60 Лм/Вт

Показатели очень хорошие, что позволяет успешно конкурировать с люминесцентными, натриевыми, галогеновыми лампами. Более того, светодиоды уже выигрывают по этому показателю у газоразрядных ламп, т.к. весь световой поток у них идет в одну полуплоскость, поэтому не требуются разного рода отражатели.

Цветовая температура


Цветовая температура используемых светодиодов: 2500 Кельвинов- 9500 Кельвинов.
-2500-3000 Кельвинов: теплый белый свет. (warm white или сокращенно WW) Он ближе к лампам накаливания.
-4000-5000 Кельвинов: нейтральный белый свет.(white neutral или сокращенно NW)
-6500-9500 Кельвинов: холодный белый свет. (cold white или сокращенно CW)

По источникам независимых исследований, именно нейтральный белый свет является наиболее комфортным для офисной работы, и в нем предметы становятся наиболее четкими. Нашей компанией используются светодиоды с нейтральным светом.Кроме того, в осветительных приборах мы используем цветные светодиоды (основные цвета: красный, синий, зеленый, желтый) и светодиоды RGB(полноцветный светодиод).

Мощность светодиодов.
— малой мощности: до 0,5 Вт (20-60 мА)
— средней мощности:0,5-3Вт (100-700 мА)
— большой мощности: более 3-х ватт (1000м А и более)

Угол свечения
как правило 120-140 градусов, в индикаторных 15-45 градусов.

Деградация (ресурс) светодиодов.
Очень важный показатель. Многие производители декларируют около 100 тысяч часов и даже более. Какие факторы оказывают влияние на ресурс светодиодов? В первую очередь это токовая деградация. Если через диод пропустить силу тока большую, чем та, на которую он рассчитан, то наступает быстрая деградация. Как правило: в пределах первых 1000 часов. Этим пользуются недобросовестные производители.

Следующий фактор – температурная деградация. Светодиод в процессе работы нагревается. И, если не отводить тепло, то диод быстро потускнеет. Для отвода тепла применяется много конструкторских решений. В наших светильниках применяется плата с алюминиевой подложкой. Подложка в свою очередь имеет механический контакт с корпусом светильника, что дополнительно отводит тепло. Главное: в точке пайки светодиода соблюдать температурный режим не более 65 градусов Цельсия. В наших светильниках это достигается. Соответственно, находясь в рабочем режиме, ресурс диодов в предлагаемых светильниках составляет декларируемые 40-50 тысяч часов.

Индикаторные светодиоды (ILT)
Сегодня являются лидерами в повсеместном использовании. Появившись в 60-х годах, они быстро завоевали популярность, вытеснив лампы накаливания, используемых в качестве подсветки и индикации. А использование в данных светодиодах кристаллы с повышенной яркостью позволяют использовать их в мощных светоизлучающих устройствах (фонари, стоп-сигналы, индикаторные огни, светофоры, DIP-ленты и т.д.). На сегодняшний день практически ни одна бытовая техника не обходится без индикаторного светодиода. Существуют следующие стандартные типоразмеры индикаторных светодиодов: 3; 5; 4,8; 8 и 10мм. Рабочий ток таких светодиодов как правило 20-40мА, световая отдача может доходить для белого света 3-5Лм со светодиода. Угол излучения у данных светодиодов либо узкий (15-45 градусов), либо широкий (110-140 градусов).

SMD-поверхностный монтаж
Технология изготовления электронных изделий на печатных платах, а также связанные с данной технологией методы конструирования печатных узлов.
Технологию поверхностного монтажа печатных плат также называют ТМП (технология монтажа на поверхность), SMT (surface mount technology) и SMD-технология (от surface mounted device — прибор, монтируемый на поверхность), а компоненты для поверхностного монтажа также называют чип-компонентами. Данная технология является наиболее распространенным на сегодняшний день методом конструирования и сборки электронных узлов на печатных платах. Основным ее отличием от «традиционной» технологии сквозного монтажа в отверстия является то, что компоненты монтируются на поверхность печатной платы, однако преимущества технологии поверхностного монтажа печатных плат проявляются благодаря комплексу особенностей элементной базы, методов конструирования и технологических приемов изготовления печатных узлов.

Наиболее популярные SMD(SLT) светодиоды это светодиод 3528 и 5050.



Светодиод 3528
Основные характеристики:
-Рабочий ток 20-25мА
-Мощность 0,07Вт
-Световой поток 3-7Лм

-цвета: все оттенки белого, красный, зеленый, синий, желтый
-норма упаковки – бабина 2000 штук.
Использование: Светодиодные ленты, лампы, автолампы, панели, светильники.



Светодиоды 5050
В светодиоды 5050 используются однотипные кристаллы как и в светодиоде 3528 , только в количестве 3-х штук. А использование 3-х кристаллов разных цветов (красного, зеленого и синего) позволяют получить маломощный RGB светодиод.
Основные характеристики:
-Рабочий ток 60-75мА
-Мощность 0,21Вт
-Световой поток 10-21Лм
-напряжение питания 3-3,2В (для белого светодиода)
-цвета: все оттенки белого, красный, зеленый, синий, желтый, RGB
-норма упаковки – бабина 1000 штук.
Использование: Светодиодные ленты, лампы, автолампы, модули, панели, светильники.

Светодиоды PLT
Для производства светодиодного оборудования используются светодиоды средней и большой мощности. Все они маркируются как светодиоды PLT. Сравнительная характеристики используемых светодиодов представлена в таблице:


RGB-светодиод
Это просто три близко расположенных светодиода под одной линзой: красный — Red, зелёный — Green и синий — Blue, отсюда и название. Как известно, сочетанием этих трёх цветов можно получить любой другой цвет. Обычно у этих трёх светодиодов объединены плюсовые (с общим анодом) или минусовые (с общим катодом) выводы, соответственно, всего у RGB четыре вывода, хотя иногда бывает, что все шесть выводов делают раздельно. То есть, фактически, управление RGB — это управление тремя светодиодами. Яркость свечения светодиода зависит от протекающего через светодиод тока.


Всех Вам благ, и ровных дорог!Всем пис peace =)

Один светодиод из ленты

Сам светодиод состоит или из одного, или из трех кристаллов полупроводника. Как известно, когда через этот кристалл проходит ток, то он светится определенным цветом.

От количества кристаллов и зависит количество резисторов в отдельной группке диодов. В итоге один резистор должен подавать ток на один кристалл.
Если светодиод состоит из одного кристалла, то светодиодная лента 3528 называется монохромной.

Она создает свет только одного цвета. Сегодня на рынке можно купить такие монохромные светодиодные ленты 3528, которые могут светиться или холодным белым, или теплым белым, или синим, или красным, или зеленым, или же желтым цветом.

Здесь хочется напомнить о такой характеристике как освещенность, которая измеряется люменами. Белый светодиод может создать от 3,2 до 5,5 люмен. Синий — 0,6-0,85 люмен. Красный и желтый диоды создают световой поток с количеством люмен от 1,2-1,6.

Красная светодиодная лента

Зеленый же создает световой поток, который характеризуется 2,8-3,5 люмен. Подытоживая, можно сказать, что одноцветная светодиодная лента 3528 может создавать поток, который имеет от 0,6 до 3,5 люмен.

В том случае, если светодиод нашей LED-ленты состоит из трех кристаллов, то она называется цветной. Она может создавать свет разных цветов и по желанию эти цвета можно менять.

Однако здесь есть нюанс. Размеры главного компонента не увеличиваются (они остаются 3,5х2,8 мм), а количество кристаллов становится больше. Это приводит к тому, что производители жертвуют размерами кристаллов.

В результате меньший кристалл может создать меньше света. И получается так, что цветная LED-лента SMD-3528 может создать световой поток с количеством люмен, которое колеблется от 0,3 до 1,6 люменов.

Собственно поэтому цветную светодиодную ленту SMD-3528 покупают не очень часто и, соответственно, выпускают также не часто.

Полезный совет: чтобы создать очень яркую динамическую цветную подсветку нужно использовать LED-ленту SMD-5050 или же несколько разноцветных SMD-3528.

Итак, для подсветки определенного элемента наиболее предпочтительно использовать монохромную светодиодную ленту 3528, которая может иметь 60 и более светодиодов на погонный метр. Собственно, так и делает большинство людей. При этом фаворитом является та LED-лента, которая создает свет белого цвета.

Количество диодов на один метр

Еще одной особенностью этой LED-ленты является количество светодиодов на погонный метр. Это количество определяет способ их размещения. Собственно светодиодная лента SMD-3528 может иметь 60, 120, 180 или 240 светодиодов.

Различные типы светодиодной ленты

В первых двух случаях все элементы размещаются в один ряд (А и Б). Если количество светодиодов на погонный метр равняется 180, то они размещаются в три ряда (В). При этом три диода одной группы размещаются поперек ленты.

Если число светодиодов равняется 240, то они размещаются в два ряда (Г). Одна неделимая частица насчитывает шесть диодов.

От количества диодов в погонном метре зависит и мощность LED-ленты SMD-3528. Мощность одного метра SMD-3528 с 60-ю диодами на метр составляет 4,8 ватта.

Что касается этой величины той ленты, которая имеет 120 диодов на метр, то она равняется 9,6 вата. Метр светодиодной ленты, на котором есть 240 диодов, характеризуется мощностью в 16,8 ватта.

Для того чтобы SMD-3528 могла использоваться в различных интерьерах и могла гармонизировать с различными дизайнерскими стилями, производители красят печатную плату в разный цвет. Так, печатная плата может быть:

  • белой;
  • черной;
  • коричневой;
  • желтой.

Все элементы (диоды, дорожки и резисторы) покрываются лаком. Здесь важно упомянуть о том, что SMD-3528 может покрываться также силиконом и герметизирующими веществами.

Иными словами самая простая SMD-3528 не имеет защиты от воды. Те, которые покрываются силиконом (он наносится только на верхнюю часть), является частично защищенными от воды. Такая светодиодная лента 3528, на погонном метре которой может размещаться 60, 120 или 240 led, обозначается маркировкой IP65.

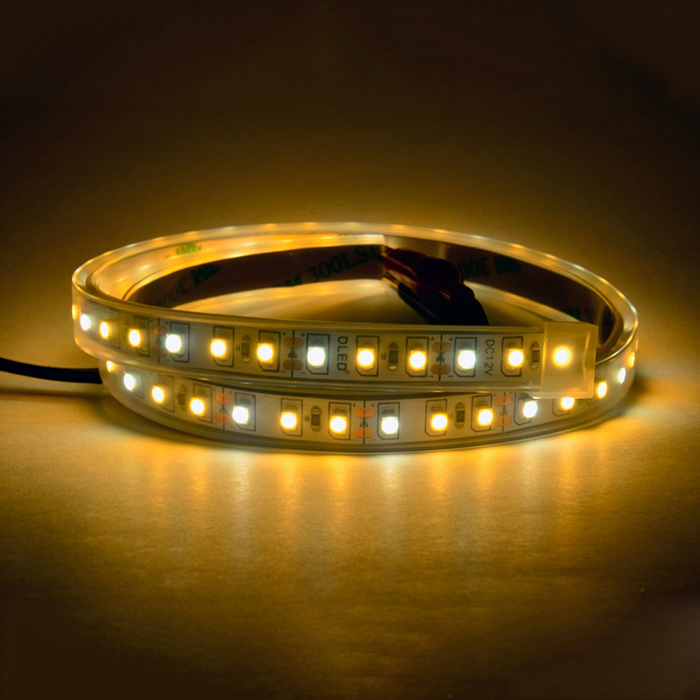

Также SMD-3528 может иметь сплошную герметизацию. Ее можно отличить благодаря маркировке IP67 и IP68.

Для того чтобы закрепление светодиодной ленты было легкой процедурой, производитель монтирует на нижнюю часть печатной платы клейкую ленту. Она обеспечивает надежное и длительное крепление.

Полезный совет: для того чтобы крепление было более надежным, поверхность объекта надо очищать и обезжиривать. Некоторые производители устанавливают некачественный двойной скотч.

Это может стать причиной преждевременного отклеивания. Для избегания этого сценария надо дополнительно использовать свой клей.

Примечательным фактом является то, что двойным скотчем не оснащаются только LED-лента SMD-3528 с обозначением IP67 и IP68.

Сферы применения

Благодаря своей конструкции и техническим характеристикам LED-лента SMD-3528 может использоваться в очень многих сферах. Так, ее можно использовать для подсветки:

  1. подвесных потолков;
  2. мебели, полок, отдельных зон мебели, стен;
  3. товаров и объявлений на витринах, рекламных вывесок;
  4. отдельных элементов автомобилей;
  5. зданий и различных сооружений (ею можно подсветить различные архитектурные элементы)
  6. бассейнов, ванн, аквариумов;
  7. различных ландшафтных элементов (лестницы, деревья, лавочки).

Преимущества

Такое широкое использование этой светодиодной ленточки обусловлено большим количеством преимуществ. Список этих преимуществ состоит из следующих пунктов:

  1. Возможность использования в различных условиях (за исключением помещений, в которых температура превышает 60 градусов Цельсия).
  2. Широкий спектр цветов и яркости.
  3. Компактные размеры. Такую ленту светодиодного типа можно устанавливать в разных местах, причем возможным является монтаж за некоторые предметы (карниз, зеркало и т.д.).
  4. Легкая процедура монтажа. При этом монтаж может осуществляться на горизонтальную, вертикальную и наклонную поверхности.
  5. Низкий уровень рабочей температуры (благодаря этому светодиодную ленту SMD-3528 удобно использовать в помещениях, которые плохо вентилируются).
  6. Способность гнуться дает возможность образовывать изображение с различными формами.
  7. Такую ленту можно разрезать на куски и при этом каждый из них не потеряет своих рабочих свойств.
  8. Долгий рабочий срок (до 50 000 часов).
  9. Высокая экономность (ленточки среднего качества создают 70-80 люмен на ватт).
  10. Возможность работы во влажных условиях, а также в воде.
  11. Потребность в токе, напряжение которого равняется 12-ти вольтам (это напряжение является безопасным для человека).
  12. Угол излучения света равняется 120 градусам. Это свидетельствует о том, что свет не направляется в одну точку.

Недостатки

Что касается недостатков, то их список является очень малым. Один из них кроется в том, что для работы SMD-3528 нужно использовать блок питания, а это — дополнительные затраты.

Если светодиодная лента SMD-3528 будет использоваться в ванной или бане, то возникают проблемы с размещением блока питания. Как известно, он должен находиться вне помещения с высокой влажностью. Здесь нужно использовать большее количество проводов.

Места соединения разных частей являются нежными и с ними нужно осторожно обращаться, особенно, если соединение происходило путем пайки.
Ее нельзя сильно сгибать, а также использовать в помещениях, в которых температура воздуха превышает 60 градусов Цельсия.

SMD 3528: характеристики светодиода | Самоделки своими руками

Светодиод SMD 3528: светодиодный чип для поверхностного монтажа, рассчитан на прямое напряжение 1,9 – 3,3 V, силу тока 20 мА. Корпус светодиода имеет прямоугольную форму с размерами сторон — 3,5 х 2,8 мм, высотой 1,4 мм.

Кристалл изготовлен на основе структур AlGaInP (алюминий-галлий-индиевый фосфид), InGaN (смесь нитрида галлия и нитрида индия).

Корпус светодиода изготовлен из термоустойчивого пластика, на обратной стороне корпуса имеется теплоотводящая подложка. Рабочая поверхность круглая и покрыта люминофором.

Маркировка светодиодов типоразмера 3528:

Пример 3528 WYC-1,2cd

  • 3528 – размер: 3,5×2,8 мм.
  • WYC – цвет светодиода.
  • 1,2cd – сила света: 1,2 кд.

Чертёж SMD 3528.

Характеристики светодиодов SMD 3528.

Светодиод с белым свечением.

Светодиод с жёлтым свечением.

Светодиод с красным свечением.

Светодиод с синим свечением.

Светодиод с зелёным свечением.

Электрические и оптические значения SMD 3528.

Подключение светодиода SMD 3528. Схема подключения.

Срез угла на корпусе указывает катодный вывод, на рисунке показана схема.

Монтаж светодиодов SMD 3528.

Время пайки и температура пайки светодиодов 3528.

Контактные площадки для светодиодов 3528

Область применения.

По сути SMD 3528 относится к первому поколению сверхъярких светодиодов, наиболее часто встречается в LED лентах.

Светодиоды SMD 3528 оптимально использовать там, где не требуется высокая светоотдача.

Видео: запайка SMD светодиодов PLCC 3528

Видео: обзор SMD LED RGB ленты на светодиодах 3528

Поделиться в соц. сетях

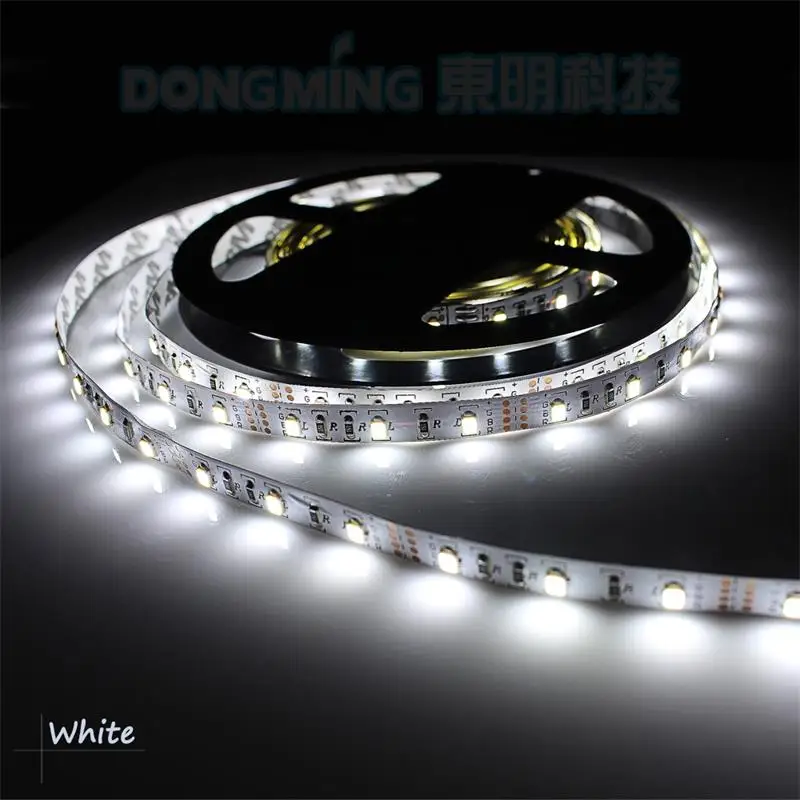

Светодиодная лента SMD 3528 — 3 вида, характеристики, сравнение, белая и rgb

Очень многие недооценивают светодиодную ленту SMD 3528, считая что у нее слишком маленькая мощность и световой поток.

Действительно в ней используются светодиоды малого размера: шириной 2,8мм и высотой 3,5мм. Эти светодиоды одни из наименее ярких, что применяются в led лентах.

Ленту SMD 3528 можно подразделить на следующие виды:

  • 60 светодиодов на 1 метр
  • 120 светодиодов на 1 метр
  • 240 светодиодов на 1 метр

В большинстве своем она монохромная. Запомните, что на основе SMD 3528 встречаются ленты RGB только такого исполнения, когда каждый отдельный светодиод отвечает за один цвет, не более.

Полноценные разноцветные RGB изготавливают только на основе больших светодиодов SMD 5050, там где можно поместить 3 кристалла в один корпус.

В RGB 3528 у вас в одном модуле из трех диодов может светиться один или два диода, а остальные будут ожидать своего цвета. Представьте себе провалы и разбежку световых пятен при этом.

Например при образовании желтого цвета будут загораться сразу два элемента — красный и зеленый, а третий диод в это время будет потухшим.

Лента на 60 диодов имеет самый низкий световой поток — до 450 люмен. Это примерно соответствует простой лампочке на 30 Вт.

Ее мощность всего 4,8Вт/метр.

За счет этого она самая экономичная из всей линейки. При контурной подсветке потолка общей длиной до 20 метров, вам достаточно будет блока питания мощностью всего 100Вт.

При выборе других лент 2835 или 5050, мощность уже будет другой — около 300Вт.

Она очень хорошо подходит для обрамления и визуального выделения дизайнерских решений, ниш, гипсокартонных конструкций.

Ее можно применять даже внутри шкафчиков, когда нужно сделать подсветку полок.

Один из не стандартных способов применения такой маломощной ленты — это подсветка сценических костюмов.

Небольшие кусочки ленты можно спокойно запитать от батареек, и спрятав их в укромные места, подсветить неожиданным образом свой сценарный костюм для какого-либо спектакля. Хотя безусловно лента на это и не рассчитана, но возможность такая имеется.

SMD-3528 на 60 светодиодов практически не нагревается, поэтому ее можно не боясь наклеивать без алюминиевого профиля.

Не забывайте, что указанная выше мощность светового потока, зависит и от качества ленты. Если это стандарт, а не премиум класс, то один светодиод здесь может выдать максимум 3-5 люмен.

В итоге, не о каких 450 Лм на 1м и речи быть не может. И лента действительно будет выглядеть довольно тускло.

Кстати, производители лент плохого качества, иногда для того, чтобы сделать светодиоды поярче, ставят ограничивающие ток резисторы, меньшего сопротивления.

В итоге светодиод светит ярче, но срок его службы при этом сокращается в разы.

Поэтому старайтесь выбирать ленты премиум класса или элит.

SMD 3528/60 режется через каждые 5 см. В этих 5 сантиметрах содержится по 3 светодиода.

Из-за своей маломощности и малого количества диодов в одном модуле, после монтажа и подключения возможны световые пятна. То есть полоса подсветки может быть не сплошной как вам хотелось.

Чтобы этого избежать применяйте рассеиватели света.

Лента SMD 3528/120 led

В одном метре этой ленты, как видно из названия, содержится 120 светодиодов.

Мощность ее 9,6 Вт/м. Световой поток — 850-900 Люмен.

Отрезать ее можно по 5 см. Причем в этих 5см уже содержится по 6 светодиодов.

Есть варианты и с меньшей кратностью модулей — всего по 2,5см и 3 светодиода внутри.

Но опять же, все параметры (мощность, световой поток) будут отличаться у лент премиум класс и у стандарт. Отличить их между собой можно по внешнему виду.

В менее качественных стандарт лентах, светодиоды на подложке припаяны как попало.

Нет четкой симметричности в расположении.

Несмотря на относительно небольшую мощность и световой поток, эту ленту можно использовать для частичной замены основного освещения. Также ее преимуществом является частота расположения светодиодов на подложке.

Из-за этого, при подсветке создается практически сплошная, без разрывов светящаяся полоса.

Ленту на 120 диодов чаще всего используют для подсветки потолка, как матового, так и глянцевого.

Благодаря частоте расположения диодов ее можно располагать очень близко к потолку. Если у вас расстояние между ним и гипсокартоном или карнизом небольшое (не более 5см), и при этом вы не хотите, чтобы были заметны световые пятнышки, то СМД 3528/120 лучший вариант.

Недостаток — это обязательное применение алюминиевого профиля. Все-таки мощность почти в 10Вт уже обязывает. Иначе перегрев и разрушение кристаллов неизбежен.

SMD 3528 на 240 светодиодов

В отличие от предыдущих лент, напряжение питания у СМД 3528/240 — 24 вольт. То есть, вам понадобится другой блок питания, на другое напряжение, отличное от 12В.

Световой поток у этой ленты — 1800 люмен на метр.

Мощность 19,2Вт/м.

У нее самое минимальное расстояние между светодиодами. Они припаяны буквально впритык друг к дружке.

Отдельный модуль и кратность резки, как и у предыдущего вида — 5см.

Но зато здесь уже на этих сантиметрах расположено не 6 светодиодов, а целых 12.

Опять же, есть варианты и с кратностью 2,5 см + 6 светодиодов внутри.

То есть, вы в любом случае будете видеть сплошную светящуюся полосу, даже когда лента находится вблизи, а не под потолком.

Она вполне может использоваться для полноценной замены основного освещения. Обязательное условие монтажа — это применение алюминиевого профиля.

Хоть светодиоды здесь небольшие, но из-за их количества, тепла выделяется предостаточно, чтобы кристаллы без соответствующего охлаждения деградировали.

Подводя итог, можно сделать вывод, что несмотря на маломощность, применение данных лент очень разнообразно.

А в некоторых случаях, именно благодаря маломощности такие SMD 3528, могут запросто заменить полноценное освещение в гараже или дачном домике.

Для площади в 30м2 будет достаточно всего лишь 3-х пятиметровых лент на 120 диодов. Подключить их можно от простого автомобильного аккумулятора в 60А.

Характеристики светодиодов SMD 3528, 5050, 5630, 5730

Рассмотрим технические характеристики светодиодов с потребительской точки зрения, не будем считать ненужными параметры, которые особо не влияют не предоставленные. Остановимся только на важных характеристиках, ведь в основном нас интересует, как на него давить и что бы он светил ярче и дольше.

Среди множества типов диодов наибольшую популярность получили SMD 3528, SMD 5050, SMD 5630, SMD 5730.По номеру канала видно какие светодиоды современные, чем выше числовое обозначение, тем новее модель светодиода.

Реальная мощность китайских светодиодов

90% китайских товаров, таких как базар Алиэкспресс, изготовлены на маломощных диодах, которые намного слабее фирменных. Торговая марка производства Samsung, LG, Philips и других. Китайцы его активно используют, указывая параметры так, как будто его установил самсунг. После покупки оказалось, что яркость и мощность меньше в 3-4 раза, чем обещал продавец.

китайский 5630, 5730
тип №1
китайский 5630, 5730
тип №2
Китайский 5050
Мощность 0,09 Вт 0,15 Вт 0,1 Вт
Яркость 7 м 12 лм 8 люмен

Получается, что китайский 5630 (5730) слабее корпоративного на 0,15Вт, 5050 на 0,2Вт.Будьте внимательны при выборе товара.

Таблица фирменных светодиодов


Параметр 3528 5050 5630 5730-05 5730-1
Световой поток 5 15 40 40 100
Мощность 0,06 Вт 0,2 Вт 0,5 Вт 0,5 Вт 1 Вт
Температура + 65 + 65 +80 +80 +80
Текущий ампер 0.02 0,06 0,15 0,15 0,300
Напряжение В 3,3 3,3 3,3 3,4 3,4
Размеры, мм 3,5 х 2,8 5 х 5 5,3 х 3 4,8 х 3 4,8 х 3

В таблице приведены средние характеристики светодиодов белого света с наиболее популярными вариантами. Лампы теплого белого и холодного белого света обычно имеют меньший световой поток.При одинаковой яркости светодиод белого света дает лучшее покрытие, чем другие.

В основном характеристики зависят от производителя размах плюс-минус 15%. Лучшие варианты курсов предоставляют именитые европейские, японские, китайские бренды. Светодиоды неизвестных производителей конечно хуже, но даже они не имеют заявленного гарантийного срока службы. Худший вариант, когда вам по низкой цене предлагают светодиоды с маркировкой торговой марки, но неизвестно кем они изготовлены. В основном подделку бренда можно отличить только замерив все параметры и сравнив заявления.

Бюджетные светодиоды неизвестного производителя обычно очень слабые, вместо 0,5Вт будут все 0,15Вт и 0,09Вт. Так делают китайцы, чтобы выдать дешевую компанию. Но они делают в три раза больше диодов. Эти диоды работают максимум 20 000 часов. Чаще всего встречается на кукурузе и светодиодной ленте SMD 5630.

Сравните размер и яркость

Сравните диоды Светодиодная лента 5050, 3528, 5630. В большой самодельной коробке сделайте замеры подсветки каждого диода. Хорошо видна разница в освещенности и направлении угла освещения.

Сравнение энергоэффективности светодиодов

Световой поток Люмен на ватт:

  • SMD 3528 — 70 лм/Вт;
  • SMD 5050 — 80 лм/Вт;
  • SMD 5630 — 80 лм/Вт;
  • СМД 5730-05 — 80 лм/Вт;
  • СМД 5730-1 — 100 лм/Вт;

Развитие светодиодных технологий идет в направлении увеличения количества люменов на единицу площади. Соответствие света на силовом агрегате при смене поколений диодов ДВС меняется не очень сильно.Если сравнивать светодиод SMD 3528 и 5730-1, то почти при одинаковой площади светоотдача светоизлучающего элемента увеличилась в 22 раза, а потребляемая мощность в 15 раз.

Характеристики светодиодов 5730 SMD

[PDF] Lumimicro 3528 One Chip Спецификация

1 док. №: LUMI P SPEC PIN-SMD Светодиод Белый светодиод Одобрение заказчиком Модель Дата выпуска LMFL2P35A1WHZ Проверено Утверждено D…

Lumimicro 3528 — документ со спецификацией одного чипа .No: Lumi 3528-2P- 05 08 17- SPEC

3528-2PIN-SMD Светодиодный белый LED

Одобрение клиента

Проверено на

Модель

Одобрено

LMFL2P35A1WHZ03

Выдано дата

2005 — 08 — 17

Описание

Тип светодиода SMD

Написано

Проверено

Утверждено

Контактный пункт Тел.: 82-31-213-9200 Факс: 82-31-213-9210 Домашняя страница.

-1-

www.lumimicro.com

Lumimicro 3528 — спецификация на один чип

◆ Lumimicro FLASH LED P/N

-2-

www.lumimicro.com

Lumimicro 3528 — спецификация на один чип

9000 [Встроенные функции] 1 чип Сверхъяркий чип-светодиод [2] Сверхяркий чип-светодиод [3] Широкий угол обзора [4] Внешние размеры: 3,5 x 2,8 x 1,9 мм [5] Выводная рамка с отдельными 2-мя контактами

◆ Габаритные размеры

Знак полярности

Единица измерения: мм, Допуск: ± 0.1

◆ СИД схема полярности

[2]

[1]

[1]

MARK

[2]

[2]

[1]

[1]

[1]

— 3-

www. lumimicro.com

Lumimicro 3528 — один чип Спецификация

◆ Абсолютный максимальный рейтинг параметр

цвета

символ

0

блок

все цвета

IF-1

30

мА

Все цвета

IPF-1

100

100

мА

Обратное напряжение

Все цвета

VR-1

5

V

ESD Напряжение

Все цвета

ESD-1

HBM 16000

V

Температура хранения

Все цвета

TST

TST

-40 к + 120

° C

Все цвета

Все цвета

TSD

260C в течение 5 секунд

° C

900 02 Прямой ток постоянного тока Прямой импульсный ток

*1

*1

:

Прямой импульсный ток : Ширина импульса

◆ Характеристики пиковой силы света [ Условие : 20 мА – Ta = 90 0 0 0 0 0 2 Интенсивность 3 Цвет 90 Светящийся Нет.

Артикул

Символ

Единица измерения МИН.

ТИП.

Max

Белый

LMFL2P35A1WHZ03

Интенсивность освещения

IV

1000

1500

2000

мкд

Белый

LMFL2P35A1WHX03

Интенсивность освещения

IV

1000

1500

2000

MCD

LMFL2P35A1wwz03

IV

IV

7002 IV

7002 IV

7009

9002 7003

9002 MCD

MCD

Теплый белый

Толерантность к измерению

: + / — 10%

◆ Характеристики CCT [Состояние: 20ma — Ta = 25°C ] CCT Цвет

P/N

Артикул

Символ

Единица измерения МИН.

ТИП.

Max

LMFL2P35A1WHZ03

Цветовая температура

CCT

4500,0

6500,0

10000,0

K

LMFL2P35A1WHX03

Цветовая температура

CCT

4500,0

6500,0

10000,0

K

LMFL2P35A1WWZ03

Цветовая температура

CCT

2800.0

3200.0

3200.0

3800,0

K

белый

Теплый белый

Толерантность к измерению

: + / — 10%

-4-

www.lumimicro.com

lumimicro 3528 — один чип-спецификация

◆ Характеристики переднего напряжения [Состояние: 20 мА — Ta = 25 ° C]

Пересылка Цвет

Все белые

Пункт

Символ

Напряжение Напряжение

VF

Блок МИН.

ТИП.

MAX

3.0

3.4

3.4

3.8

3.8

V

V

Толерантность измерений: + / — 10%

◆ Белый CIE Bin Spec [Состояние: 20 мА — Ta = 25 ° C]

Green

RED

Синий

-5-

www.lumimicro.com

lumimicro 3528 — один чип-спецификация

◆ оптические и электрические характеристики

TA = 25 ° C

TA = 25 ° C

IF = 20 мА / чип

IF = 20 мА / чип

спектр

Допустимый ток на чип

VF : Прямое напряжение (В), IF : Прямой ток (мА), Ta : Температура окружающей среды (°C) Спецификация One Chip

◆ Направленность

X-направление

Y-направление

-7-

www.lumimicro.com

Lumimicro 3528 — одна спецификация чипа

◆ Результаты надежности

◆ Результаты надежности

-8-

www.lumimicro.com

lumimicro.com

Lumimicro.com

— один чип-спецификация

◆ Рекомендуемая PAD Pattern

◆ Тренажественная промежутка

-9-

www.lumimicro.com

lumimicro 3528 — один чип-спецификация

◆ Размеры катушки φ 178

φ 25 Φ 21.4

Φ 60

Φ 13,5

Φ 13,5

2.4

9 12

Одна катушка

Единица измерения

Допуск

Макс.

Lumimicro

Lumimicro

Flash View View LED LED

— алюминиевый пакет

алюминиевый пакет

катушка в сумке

диоксида кремния в сумке

Товары Qnt в сумке

1 RUE

1 CLICH

MAX: 1500 шт.

— спец.

Коробка

Размеры (ширина / толщина) Устройство: мм

катушки в коробке

Товары в Qnt в коробке

275/285/2000

10

Макс.: 15 000ea

— 10 —

www .lumimicro.com

Lumimicro 3528 — Спецификация одного чипа

◆ Спецификация на этикетке.

Название модели Название ранга Дата отгрузки Количество наклеивания ленты Номер партии Lumimicro

◆ Меры предосторожности при использовании Это устройство не следует использовать в любых типах жидкостей, таких как вода, масло, органические растворители и т. д. При необходимости промывки следует использовать изопропиловый спирт. использовал. Когда светодиоды горят, рабочий ток следует определять с учетом максимальной температуры окружающей среды. Светодиоды должны храниться для поддержания чистой атмосферы.Если светодиоды хранятся в течение 3 месяцев или более после отправки с LUMIMICRO, для хранения следует использовать герметичный контейнер с азотной атмосферой. Светодиоды необходимо припаять погружением в течение семи дней после вскрытия влагонепроницаемой упаковки. Переупакуйте неиспользованные Продукты во влагонепроницаемую упаковку, сложите, чтобы закрыть все отверстия, а затем храните в сухом месте. Внешний вид и технические характеристики продукта могут быть изменены для улучшения без предварительного уведомления. Эти светодиоды чувствительны к статическому электричеству и скачкам напряжения.При работе со светодиодами рекомендуется использовать браслет или антиэлектростатическую перчатку. Если к светодиодам будет приложено перенапряжение, превышающее абсолютный максимум, это вызовет повреждение светодиодов и приведет к их разрушению. Поврежденные светодиоды будут демонстрировать некоторые необычные характеристики, такие как значительно увеличенный ток утечки, падение напряжения включения и светодиоды перестанут светиться при низком токе.

— 11 —

www.lumimicro.com

Lumimicro 3528 – Спецификация одного чипа

◆ Состояние пайки

Максимальное погружение 260C

Темп.(℃) Макс. 150°C

Предварительный нагрев 120 макс.

120 сек.

① Условия погружения в припой Погружение выводов в ванну припоя при температуре MAX260℃ должно быть не более 5 секунд.

5 сек.

30 сек. RT

Время

Макс. 240C

Темп.(℃)

Макс. 150C

② Условия оплавления Предварительный нагрев должен быть при 150 ℃ макс. на 2 минуты макс. Температура пайки должна быть не более 240 ℃. в течение 5 секунд макс.

5 сек.

120сек

Время

③ Для ручной пайки Не более 5 секунд при MAX300℃, под паяльником.

— 12 —

www.lumimicro.com

Проценты Единица измерения: %

Рабочая температура в помещении (Ta=25 градусов C) 120 Относительная интенсивность (%)

IV Единица измерения: cd

1.9T28 — температура в помещении [TA = 25 ℃] время работы срока службы времени 0 1000 5000 10000 20000 40000 60000 1.158 1.132 1.088 1.040 1.004 0,988 Текущий = 10 мА 1.168 1.142 1.119 1.086 1.053 1.019 0.971 0.938 Текущий = 20 мА 0 1000 5000 10000 20000 40000 60000 100 99,17 96,92 93.10 88.99 85.97 84.62 Текущий = 10 мА 100 97,97 95.09 92.25 89.21 85.09 92.25 89.21 85.04 82.17 Текущий = 20 мА

100 80 60 40 Текущий = 10 мА Текущий = 20 мА

20 0 0 9000 м

20000

40000

60000

Время (часы)

80000

80000

100000

80000 0.936

80000 0.936 0.881 80000 80.10 77.13

100000 0.879 0.824 100000 75.27 72.15

100000 75.27 72.15

3528 Светодиодная полоса Света

Оптический параметр и базовый параметр для 3528 Светодиодная полоса SMD 3528 Светодиодная полоса

Один светодиодный чип светодиодной ленты 3528 теперь может достигать 7-8 лм, а мощность одного светодиода составляет около 0.08н.

Светодиод 3528 отводит тепло к отрицательной клемме через провод, поэтому метод рассеивания тепла светодиода 3528 также можно назвать «отрицательным рассеиванием тепла». Светодиодные ленты

3528 были представлены на рынке ранее и уже относятся к очень зрелому продукту, поэтому его производственный процесс и качество очень стабильны. После проверенных на рынке продуктов серьезных проблем не возникнет.

DERUN в основном использует светодиодные чипы SANAN, EPISTAR, NICHIA, CREE, SAMSUNG для производства светодиодных лент 3528, чтобы обеспечить требования к качеству светодиодных лент.

60LED / M 3528 Светодиодная полоса светильника параметр

вид спереди — 601 — Meter — 3528 SMD — 8 мм — DC12V

вид спереди — 60LEDS / METER — 3528 SMD — 8 мм — DC24V

8 Оптический параметр
Модель № DR-3528FX60
DC24V DC12V
Power / M 4,8W
Максимальный ток / LED 40 мА
Угол освещения 120 °
Energy A
CRI (RA) > 90ra > 90ra
> 90ra
Lumen / M Чистый белый: 540-550Lм
Природа белый: 530-540Lм
Теплый белый: 520-530Lm
Q’ty 60014 / M SMD Type 3528 90 028 Рабочий час 30000H 30000H 3 года Рабочая температура -20 ~ + 45 -20 ~ + 45 SMD Светодиодный интервал 16.6 мм Minim Cuttable Длина 100 мм (618 100 мм (6] 24 В)
50 мм (31) ширина PCB PCB ширина 5 мм
8 мм 120LEDS / M 3528 Светодиодная полоса света параметр

+

вид спереди — 120LED / METER — 3528 SMD — 8 мм — DC12V

вид спереди — 120LEDS / METER — 3528 SMD — 8 мм — DC24V

> 80ra
модель № DR-3528FX120
вход напряжение DC24V DC12V
Мощность/м 9.6W
Максимальный ток / LED 40AMA
Угол освещения 120 ° 70018
Energy A
CRI (RA) > 90ra
Lumen / M Чистый белый: 1040-1050LM
природа белый: 1020-1030LM
теплый белый: 1000-1010LM
Q’ty 12012 / м SMD Type 3528 Рабочий час 30000H Рабочая температура Рабочая температура -20 ~ + 45 SMD Светодиодный интервал 8.3 мм Minim Cuttable Длина 50 мм (6LEDS 24V)
25 мм (312) ширина PCB 5 мм 5 мм
8 мм

Различные водонепроницаемые технологии для 3528 Светодиодная серия STORM SERIES

для светодиодных лент 3528

УПРАВЛЕНИЕ ЗАТЯЖЕНИЕМ
Два метода диммирования светодиодных лент 3528

Сборка гибкой светодиодной ленты

Разъем постоянного тока

2510 Проводной разъем

2-контактный разъем

Зажимы для светодиодных лент

Водонепроницаемый разъем постоянного тока

Спецификация, руководство пользователя и отчет об испытаниях PDF-файлы для 3528 LED Strip Light

2 ЦИТАТА

3528 смд привел какое сопротивление вам нужно.Блог > Основные характеристики светодиодов

С SMD светодиодами, 3528 — знак для всех, кому хоть раз приходилось выбирать светодиодную ленту в магазине. На основе этого типоразмера началось массовое производство гибких светодиодных лент, а технология производства микросхем 3528 до сих пор считается одной из самых надежных.

Особенности и объем

Изначально светодиодам SMD 3528 не было равных в производстве компактных светильников и светодиодных лент.Их устанавливали везде, где требовалось дополнительное освещение. Появление новых более мощных SMD-светодиодов должно было отодвинуть их на второй план. Однако этого не произошло по ряду причин. Во-первых, яркие SMD 5730 и SMD 2835 не всегда подходят из-за слепящего эффекта. Во-вторых, они потребляют в 5 раз больше энергии, что требует подключения более мощного и дорогого источника питания. И, наконец, они в несколько раз дороже.

Светодиодные ленты

с использованием микросхем SMD 3528 идеально подходят для внутреннего освещения, салона автомобиля, рекламных вывесок и торговых площадей.Они востребованы везде, где ценится комфортное неослепляющее освещение. При этом желаемая светоотдача достигается подбором правильного количества фишек на метр (30, 60, 120). Из водонепроницаемой ленты можно сделать подсветку головы автомобиля или колеса велосипеда. Отдельные элементы собираются в модули для бегущих строк и рекламных экранов.

Светодиод SMD 3528 основан на многолетней проверенной технологии, которая используется всеми производителями. В связи с этим технические параметры светодиодов от (добросовестных!) компаний имеют схожие значения.Неприятные особенности могут возникнуть только в случае покупки дешевых безымянных изделий, в которых не выдерживается анод, то занижается световой поток.

Не путайте светодиоды SMD 3528 с аналогичными по написанию SMD 2835. По сути — это два разных вида светодиодов, имеющих массу визуальных и технических отличий. Например, слой люминофора у 3528 имеет форму круга, а у их аналога — занимает всю поверхность прямоугольника. Выпуск SMD 2835 — это попытка сохранить прежние размеры, но при этом получить улучшенные технические характеристики.Сколько получилось у производителей — покажет время. И пока кристаллы под круглый люминофор по-прежнему востребованы, как более надежные.

Технические характеристики

Однокристальный двухвыводной smd-элемент выполнен в термостойком корпусе PLCC-2 (Plasticless chipliner) размером от 3,5 до 2,8 мм. Его высота составляет 1,4 мм. Катод отмечен срезом в верхней части корпуса. Излучающая поверхность белого светодиода покрыта желтым люминофором, под которым установлен чип синего цвета на основе материала InGaN.Цветные аналоги снабжены прозрачной линзой. Технические характеристики SMD 3528 приведены на примере белого светодиода. Имеет следующие максимальные параметры, измеренные при 25°С:

  • прямой ток (ПЧ) — 30 мА;
  • постоянный импульсный ток с скважностью не более 10% (ИФП) — 100 мА;
  • мощность, рассеиваемая корпусом (PD) — 100 мВт;
  • обратное напряжение (УР) — 5В;
  • Диапазон рабочих температур (ТОПР) — (-40/+65)°С;
  • Температура пайки
  • , не более трех секунд (ТСЛД) — 300°С.

Характеристики белого SMD светодиода 3528, измеренные при номинальном токе 20 мА и температуре 25°С, имеют следующие значения:

  • прямое падение напряжения на p-n переходе (VF) 2,8-3,4 В;
  • световой поток (Ф) — 7-7,5 лм;
  • угол рассеивания
  • — 120°;
  • индекс цветопередачи (CRI) не менее 70. Точное значение CRI нужно смотреть на упаковке;
  • сопротивление перехода кристалл/подложка — 6 Вт/°С;
  • обратный ток при напряжении 5В (IR) — 10 мкА.

Примечание. Для тепло-белых светодиодов средняя светоотдача составляет 6,8 лм с допустимым отклонением 10%. В технических характеристиках цветных светодиодов указывается разрешенная производителем длина волны излучения или диапазон волн.

Естественно, в процессе работы кристалл нагревается до более высокой температуры, что приводит к снижению технических параметров. В среднем при непрерывной работе температура перехода достигает 60-80°С, что негативно сказывается как на световом потоке, так и на сроке службы полупроводникового прибора.

SMD 3528 имеет практически линейное изменение светового потока относительно величины прямого тока. Из графика видно, что световой поток выражен в условных единицах, где единица силы света (1,0) соответствует значению, измеренному при токе 20 мА. Увеличение тока через p-n переход до 30 мА даст прирост яркости 40%. Однако срок службы светодиода уменьшится в несколько раз, из-за длительной работы на максимально допустимых параметрах.

На следующем графике показана зависимость постоянного тока от прямого падения напряжения. Типичное значение VF для большинства белых SMD 3528 при номинальном токе 20 мА лежит в диапазоне 3,1-3,3В, что отображается графически. При VF ˂2,8В кристалл перестает излучать свет, а при VF ˃3,6В — начинает деградировать. Также следует внимательно отнестись к зависимости интенсивности излучения от температуры окружающей среды. На графике единице (1,0) соответствует паспортное значение светового потока, которое достигается только при температуре воздуха 20°С.По наклону прямой видно, насколько уменьшится световой поток при повышении температуры воздуха. Например, при эксплуатации светодиода при максимальной ТОПР=+65°С можно говорить о снижении яркости более чем на 10%. Это одна из причин, по которой все полупроводниковые приборы требуют качественного охлаждения.

Подгонке подлежат все белые светодиоды ведущих производителей. Двоичный код указан на маркировке и одинаков для всей партии. По коду и цветовой температуре можно определить точные координаты бина цветности.Для этого в даташите каждый производитель выводит цветовую схему. Ниже представлена ​​схема цвета белых светодиодов от компании Arlight.

Хорошим примером качества SMD 3528 является продукция. Предлагает светодиоды PLCC-2 пяти разных цветов серии CLM1C-XKW, где вместо X стоит буква, обозначающая цвет излучения. В частности, CLM1C-WKW — это светодиод холодного белого цвета со световым потоком 5,6 лм.

В продаже можно найти светодиоды на микросхеме 3528 с улучшенными, около 1.5 раз, характеристики. Например, китайский гигант WAYJUN TECHNOLOGY производит светодиоды размером 3,5х2,8 мм всех 5 основных цветов с номинальным током 50 мА, способные работать при температуре до +95°С, а также выдерживающие нагрев при пайке до 350°С. С.

Процесс пайки

Пайка оказывает большое влияние на надежную и долговечную работу светодиода. Даже кратковременный перегрев корпуса может вызвать необратимый процесс в кристалле и, как следствие, выход его из строя.В связи с этим при монтаже и пайке рекомендуется соблюдать определенные правила:

  1. Применяют низкотемпературные сплавы.
  2. Возьмите и удерживайте светодиод во время пайки с помощью пинцета или специального зажима. Запрещается закреплять и нажимать на люминофор пальцем и другими предметами.
  3. Используйте паяльную станцию, установив температуру жала 260°С. При этом время пайки не должно превышать 10 с.
  4. Светодиод можно кратковременно нагревать до 300°С.
  5. Пайка оплавлением может выполняться не более двух раз.

Читать то же

Привычное освещение лампой накаливания становится все менее популярным. Объяснение самое простое: лампа накаливания поглощает довольно много электричества, при этом не создавая мощного светового потока. Совсем другое дело — энергосберегающие осветительные приборы, например, светодиоды СМД 3528.

Что такое SMD-светодиод

Светодиод довольно далек от традиционного светового прибора.Это полупроводниковый прибор, генерирующий видимое излучение при прохождении через него электрического тока. И, в зависимости от природы вещества, излучение будет иметь определенный цвет: красный, синий, желтый.

Устройство такого типа очень малогабаритно и часто используется для производства светодиодных лент и прожекторов, хотя некоторые виды могут быть использованы и для изготовления прожектора.


Все типы светоизлучающих устройств можно разделить на 2 группы:

  • СМД — монохромные виды.Кристалл генерирует только один определенный цвет;
  • RGB — состоят из микросхем, которые образованы несколькими диодами разного цвета. Таким образом получаются ленты, меняющие цвет освещения по программе.

SMD-модули имеют дополнительную классификацию теплоты люминесценции — цветовую температуру, которая указывает на интенсивность излучения. Типы светодиодов SMD следующие:

  • теплый — около 3000 К;
  • нейтральный — типичный представитель белый дневной свет, температура 3500-4000 К;
  • холодная — 6500 К.Такое освещение воспринимается как самое яркое.

Преимущества и недостатки

Наиболее перспективными на сегодняшний день считаются светодиоды

SMD, хотя по световому потоку они все же уступают люминесцентным лампам. Но такое белое излучение передает цвета с высокой точностью и не искажает оттенки.

Кроме того, светодиодные приборы имеют массу других преимуществ:

  • отличная светоотдача – до 146 люмен на Ватт, что позволяет значительно экономить электроэнергию при освещении;
  • светодиодные светильники
  • устойчивы к механическим повреждениям и к вибрации, благодаря чему их активно используют для уличного освещения и для освещения производственных помещений;
  • чрезвычайно большой срок службы — 30 тыс. часов и более при включении каждый день не менее 8 часов;
  • количество включений и выключений не влияет на срок службы любого типа светодиодов: 5050, 5730, 3528 и так далее;
  • широкий спектр цветов, как по интенсивности излучения, так и по оттенкам.Светофильтры в таких светильниках не нужны;
  • малоинерционны — диоды 5050, 2835 и работают сразу на полную мощность. Таким образом, нет необходимости ждать, пока лампочка прогреется и загорится;
  • разный угол излучения – светодиоды генерируют направленный поток света, то есть освещают определенную область, а не пространство вокруг себя;
  • к морозу лампы совершенно нечувствительны.


Недостатки товара:

  • если холод лампы переносят хорошо, то к высоким температурам это не относится.Сама конструкция светильника обеспечивает отвод тепла, но эта возможность не безгранична;
  • стоимость устройств ощутима, хотя срок службы все компенсируется;
  • благодаря массивному и сложному электронному драйверу устройство требует переработки, несмотря на то, что оно безопасно.

Характеристики светодиодов SMD

Особенности монохромной версии диодов этой марки:

    Конструкция
  • , предназначенная для поверхностного монтажа, что исключает пайку, фиксацию или сборку;
  • низкое тепловое сопротивление — светодиод не нагревается, поэтому его можно размещать на любой поверхности: пластиковая панель, потолок, мебель, возле натяжной ткани;
  • при этом не меняется такая характеристика, как мощность излучения;
  • диоды такого типа
  • — 5050, 3528, 5630, покрыты силиконом, улучшающим отвод тепла и герметизирующим источник света;
  • модули
  • создают угол освещения от 60 до 160 градусов;
  • Диоды
  • smd имеют разные размеры в зависимости от марки, что позволяет подобрать оптимальный вариант для каждого конкретного случая.На фото — светодиодные элементы.


К наиболее интересным характеристикам пользователя относятся мощность, где указывается количество потребляемой электроэнергии, уровень освещения, который создает каждый элемент, напряжение и, конечно же, габариты. В таблице указаны все необходимые пользовательские качества.

Светодиоды

SMD 5050, как и другие, описанные в таблице, относятся к источникам дневного белого света. Диоды холодного или теплого белого света при той же мощности имеют другие характеристики: генерируют меньший световой поток.


Все вышеперечисленные популярные марки можно использовать для светодиодных лент. Но, учитывая, что мощность и размеры у них разные, то и плотность крепления элементов на плате будет разной: чем больше светодиод, тем меньше плотность размещения.

Стоит помнить еще об одной особенности: плата с SMD-диодами рассчитана на напряжение 12 В, поэтому включить ее в обычную розетку невозможно. При установке устройства в цепь преобразователь тока обязателен.

Светодиодный прожектор SMD

Казалось бы, такое маленькое устройство не годится для конструкции проектора. Но это не так: как раз такой вариант обеспечивает наилучшее покрытие большого пространства.


Конструкция устройств мало меняется со временем, но в устройстве используются все более мощные и крупные кристаллы полупроводников. В настоящее время при производстве проекторов чаще всего используются элементы 5730 и 7020. Прожектор отличается своей компактностью – он относится к среднему типу, но освещает очень большую площадь.

В отличие от обычной лампы, при освещении помещения важно получить широкий угол светового потока, что в принципе не присуще полупроводникам. Эта проблема решается с помощью системы линз и отражателей, которые создают широкий угол без потери интенсивности излучения.


Обязательной частью прожектора является драйвер. SMD-диоды работают на постоянном токе, что требует в данном случае не только преобразователя, но и стабилизатора, так как при превышении тока возникает реальная угроза спалить полупроводники.

Приветствую вас, друзья!
Немного теории, собранной с разных сайтов, пригодится начинающим светодиодным тюнерам =)
Итак, основные характеристики светодиодов:

интенсивность света (эффективность)
угол излучения,
мощность
рабочий ток
цвет (температура свечения)
деградация светодиодов
индикаторные светодиоды (ILT) (3, 4, 8, 5, 8, 10 мм светодиоды с линза)
Светодиоды SMD (SLT) (3528, 5050)
Светодиоды Powerful (PLT)
Светодиоды RGB

Эффективность (светоотдача).
Отношение светового потока к потребляемой мощности (Лм/Вт). Именно эта величина в первую очередь находится в центре внимания специалистов, ведь именно экономичность определяет применимость светодиодов для систем освещения. Для сравнения: лампа накаливания
: 8-12 лм/Вт; люминесцентные (энергосберегающие) лампы: 30-40 Лм/Вт
современные светодиоды: 120-140 лм/Вт
газоразрядные лампы (ДРЛ): 50-60 Лм/Вт

Показатели очень хорошие, что позволяет им конкурировать успешно с люминесцентными, натриевыми, галогенными лампами.Более того, светодиоды уже выигрывают от этого показателя для газоразрядных ламп, ведь весь световой поток у них уходит в одну полуплоскость, следовательно, разные отражатели не требуются.

Цветовая температура


Цветовая температура используемых светодиодов: 2500-9500 Кельвинов.
-2500-3000 Кельвин: теплый белый свет. (теплый белый или сокращенно WW) Ближе к лампам накаливания.
-4000-5000 Кельвин: нейтральный белый свет (белый нейтральный или сокращенно СЗ)
-6500-9500 Кельвин: холодный белый свет.(холодный белый или сокращенно CW)

Согласно источникам независимых исследований именно нейтральный белый свет наиболее комфортен для работы в офисе, и в нем предметы становятся наиболее четкими. Наша компания использует светодиоды с нейтральным светом. Кроме того, в освещении мы используем цветные светодиоды (основные цвета: красный, синий, зеленый, желтый) и RGB-светодиоды (полноцветный светодиод).

Индикатор питания.
— малой мощности: до 0,5 Вт (20-60 мА)
— средней мощности: 0,5-3 Вт (100-700 мА)
— большой мощности: более 3 Вт (1000 мА и более)

Угол свечения
как правило 120-140 градусов, в индикаторе 15-45 градусов.

Деградация (ресурс) светодиодов.
Очень важный индикатор. Многие производители заявляют о 100 тысячах часов и даже больше. Какие факторы влияют на ресурс светодиода? Прежде всего, это нынешняя деградация. Если через диод пропустить ток больший, чем тот, на который он рассчитан, то происходит быстрая деградация. Как правило: в течение первых 1000 часов. Этим пользуются недобросовестные производители.

Следующий фактор — температурная деградация. Во время работы светодиод нагревается. И, если не отводить тепло, то диод быстро потухнет. Для отвода тепла используется множество конструктивных решений. В наших светильниках используется плата с алюминиевой подложкой. Подложка в свою очередь имеет механический контакт с корпусом приспособления, что дополнительно отводит тепло. Главное: в месте пайки светодиода соблюдайте температурный режим не более 65 градусов Цельсия. В наших светильниках это достигается. Соответственно в рабочем режиме ресурс диодов в предлагаемых светильниках заявлен как 40-50 тыс. часов.

Светодиодные индикаторы (ILT)
Сегодня они являются лидерами по повсеместному использованию. Появившись в 60-х годах, они быстро завоевали популярность, заменив лампы накаливания, используемые в качестве подсветки и дисплеев. А использование в этих светодиодах кристаллов с высокой яркостью позволяет использовать их в мощных светоизлучающих устройствах (фарах, стоп-сигналах, указателях поворота, светофорах, ДИП-лентах и ​​т.п.). На сегодняшний день практически ни одна бытовая техника не обходится без светодиодного индикатора. Существуют следующие типоразмеры индикаторных светодиодов: 3; 5; 4.8; 8 и 10мм. Рабочий ток таких светодиодов обычно составляет 20-40мА, светоотдача может достигать 3-5Лм для белого света от светодиода. Угол излучения у этих светодиодов либо узкий (15-45 градусов), либо широкий (110-140 градусов).

SMD Surface Mounting
Технология изготовления электронных изделий на печатных платах, а также связанные с этой технологией способы проектирования печатных устройств.
Технология поверхностного монтажа печатных плат также называется TMP (технология поверхностного монтажа), SMT (технология поверхностного монтажа) и SMD (из устройства поверхностного монтажа), а компоненты поверхностного монтажа также называются чип-компонентами.Данная технология является наиболее распространенным на сегодняшний день методом проектирования и сборки электронных компонентов на печатных платах. Ее основное отличие от «традиционной» сквозной технологии заключается в том, что компоненты монтируются на поверхность печатной платы, однако преимущества технологии поверхностного монтажа печатных плат проявляются благодаря комплексу элементной базы. особенности, методы проектирования и технологические приемы изготовления печатных блоков.

Наиболее популярными светодиодами SMD (SLT) являются светодиоды 3528 и 5050.



Светодиод 3528
Основные характеристики:
-Рабочий ток 20-25мА
-Мощность 0,07Вт
-Световой поток 3-7Лм, красный, зеленый, все оттенки белого

— синий, желтый
-норма упаковки — 2000 шт.
Применение: Светодиодные ленты, светильники, автосветильники, панели, светильники.



Светодиоды 5050
В светодиодах 5050 используются те же кристаллы, что и в светодиоде 3528, только в количестве 3 штук.А использование 3-х кристаллов разного цвета (красного, зеленого и синего) позволяет получить маломощный RGB-светодиод.
Основные характеристики:
-Рабочий ток 60-75мА
-Мощность 0,21Вт
-Световой поток 10-21Лм
-Питание 3-3,2В (для белого светодиода)
-цвета: все оттенки белого, красный, зеленый, синий, желтый, RGB
-норма фасовки — павиан 1000 шт.
Применение: Светодиодные ленты, светильники, автосветильники, модули, панели, светильники.

Светодиоды PLT
Для производства светодиодного оборудования используются светодиоды средней и большой мощности.Все они обозначены как светодиоды PLT. Сравнительные характеристики используемых светодиодов приведены в таблице:


RGB светодиод
Это всего лишь три близко расположенных светодиода под одной линзой: красный — красный, зеленый — зеленый и синий — синий, отсюда и название. Как известно, сочетанием этих трех цветов можно получить любой другой цвет. Обычно эти три светодиода объединяют плюсовые (с общим анодом) или минусовые (с общим катодом) выводы, соответственно у всех в RGB четыре вывода, хотя иногда бывает, что все шесть выводов делают отдельно.То есть фактически управление RGB — это управление тремя светодиодами. Яркость света светодиода зависит от тока, протекающего через светодиод.


Всем добра и даже дорог! Всем мир =)

Один светодиод из ленты

Сам светодиод состоит из одного или трех кристаллов полупроводника. Как известно, при прохождении тока через этот кристалл он светится определенным цветом.

Количество кристаллов зависит от количества резисторов в отдельной группе диодов.В результате один резистор должен подавать ток на один кристалл.
 Если светодиод состоит из монокристалла, светодиодная лента 3528 называется монохромной.

Создает свет только одного цвета. Сегодня на рынке можно купить такие монохромные светодиодные ленты 3528, которые могут светиться либо холодным белым, либо теплым белым, либо синим, либо красным, либо зеленым, либо желтым.

Здесь хотелось бы напомнить о такой характеристике, как освещенность, которая измеряется в люменах. Белый светодиод можно создать из 3.от 2 до 5,5 люмен. Синий — 0,6-0,85 люмен. Красные и желтые диоды создают световой поток с числом люменов от 1,2 до 1,6.

Красная светодиодная лента

Зеленая создает световой поток, который характеризуется 2,8-3,5 люмен. В сумме можно сказать, что одноцветная светодиодная лента 3528 может создать поток, имеющий от 0,6 до 3,5 люмен.

В том случае, если светодиод нашей светодиодной ленты состоит из трех кристаллов, он называется цветным кристаллом. Он может создавать свет разных цветов и при желании эти цвета можно менять.

Однако есть нюанс. Размеры основного компонента не увеличиваются (остаются 3,5х2,8 мм), а количество кристаллов становится больше. Это приводит к тому, что производители жертвуют размерами кристаллов.

В результате меньший кристалл может создавать меньше света. И получается, что цветная LED-лента SMD-3528 может создавать световой поток с количеством люмен, которое колеблется от 0,3 до 1,6 люмен.

Собственно, поэтому цветную светодиодную ленту SMD-3528 покупают не так уж часто и, соответственно, выпускают ее тоже не часто.

Полезный совет: Для создания очень яркой динамической цветной подсветки необходимо использовать LED-ленту SMD-5050 или несколько разноцветных SMD-3528.

Итак, для подсветки определенного элемента наиболее предпочтительно использовать монохромную светодиодную ленту 3528, которая может иметь 60 и более светодиодов на погонный метр. Собственно, так делает большинство людей. При этом фаворитом является светодиодная лента, создающая белый свет.

Количество диодов на метр

Еще одной особенностью этой светодиодной ленты является количество светодиодов на метр.Это число определяет способ их размещения. Собственно светодиодная лента SMD-3528 может иметь 60, 120, 180 или 240 светодиодов.

Разные виды светодиодной ленты

В первых двух случаях все элементы располагаются в один ряд (А и Б). Если количество светодиодов на метр 180, то они размещаются в три ряда (В). В этом случае поперек ленты размещаются три диода одной группы.

Если количество светодиодов 240, то они располагаются в два ряда (D). Одна неделимая частица имеет шесть диодов.

Мощность светодиодной ленты SMD-3528 зависит от количества диодов в погонном метре. Мощность одного измерителя SMD-3528 с 60 диодами на метр составляет 4,8 Вт.

Что касается этого номинала ленты, имеющей 120 диодов на метр, то она составляет 9,6 Вт. Метр светодиодной ленты, имеющей 240 диодов, характеризуется мощностью 16,8 Вт.

Для того, чтобы SMD-3528 можно было использовать в различных интерьерах и гармонировать с разными стилями дизайна, производители окрашивают печатную плату в разные цвета.Итак, печатная плата может быть:

  • белая;
  • черный;
  • коричневый;
  • желтый.

Все элементы (диоды, дорожки и резисторы) покрыты лаком. Здесь важно отметить, что SMD-3528 также может быть покрыт силиконом и герметиками.

Другими словами, простейшая СМД-3528 не имеет водозащиты. Те, что покрыты силиконом (он наносится только на верхнюю часть), частично защищены от воды. Такая светодиодная лента 3528, на погонном метре которой может разместиться 60, 120 или 240 светодиодов, обозначается маркировкой IP65.

Также SMD-3528 может иметь сплошную пломбу. Отличить его можно по маркировке IP67 и IP68.

Для того чтобы фиксация светодиодной ленты была легкой процедурой, производитель монтирует клейкую ленту на нижнюю часть печатной платы. Обеспечивает надежную и долговечную фиксацию.

Полезный совет: для того, чтобы крепление было надежнее, поверхность предмета необходимо очистить и обезжирить. Некоторые производители устанавливают некачественную двойную ленту.

Это может привести к преждевременному отслаиванию.Чтобы избежать этого сценария, вы должны дополнительно использовать свой клей.

Примечательным фактом является то, что только светодиодная лента SMD-3528 с обозначением IP67 и IP68 не комплектуется двойной лентой.

Области применения

Благодаря своему дизайну и техническим характеристикам светодиодная лента SMD-3528 может использоваться в очень многих областях. Так, его можно использовать для освещения:

  1. подвесных потолков;
  2. мебель, полки, отдельные зоны мебели, стены;
  3. товары и реклама на витринах, рекламные вывески;
  4. отдельные элементы автомобилей;
  5. здания и различные сооружения (можно выделить различные архитектурные элементы)
  6. бассейны, бани, аквариумы;
  7. различные элементы ландшафта (лестницы, деревья, скамейки).

Преимущества

Столь широкое применение этой светодиодной ленты обусловлено большим количеством преимуществ. Список этих преимуществ состоит из следующих пунктов:

  1. Возможность использования в различных условиях (кроме помещений, в которых температура превышает 60 градусов Цельсия).
  2. Широкий выбор цветов и яркости.
  3. Компактный размер. Такую светодиодную ленту можно устанавливать в разных местах, а также монтировать некоторые предметы (карниз, зеркало и т.).
  4. Простая процедура установки. При этом установка может осуществляться на горизонтальную, вертикальную и наклонную поверхность.
  5. Низкая рабочая температура (благодаря этому светодиодную ленту SMD-3528 удобно использовать в плохо проветриваемых помещениях).
  6. Способность сгибаться позволяет формировать изображение различной формы.
  7. Такую ленту можно разрезать на части и каждая из них не потеряет своих рабочих свойств.
  8. Длительное время работы (до 50 000 часов).
  9. Высокая экономичность (ленты среднего качества дают 70-80 люмен на ватт).
  10. Возможность работы во влажных условиях, а также в воде.
  11. Потребность в токе, напряжение которого равно 12 вольтам (это напряжение безопасно для человека).
  12. Угол излучения света 120 градусов. Это указывает на то, что свет не идет в одну точку.

недостатки

Что касается недостатков, то их список очень мал. Один из них заключается в том, что для работы SMD-3528 нужно использовать блок питания, а это — дополнительные затраты.

При использовании светодиодной ленты SMD-3528 в ванной комнате или ванне возникают проблемы с размещением блока питания. Как известно, это должно быть на открытом воздухе с повышенной влажностью. Здесь нужно использовать больше проводов.

Соединения различных деталей нежные и требуют осторожного обращения, особенно если соединение произошло пайкой.
 Его нельзя сильно сгибать, а также использовать в помещениях, в которых температура воздуха превышает 60 градусов Цельсия.

Узкоугольный светодиод 3528 smd с линзой 30 градусов_images_parameter_Regulation book_Yuliang Optoelectronic

— Номер модели: YLL-T35R-AY-D30 и т. д.

Узкий угол 3528 светодиодов smd с линзой 30 градусов Применение продукта: светофоры, указатели поворота, индикаторы, монохромный дисплей, наружные VMS, световые знаки для автобусов, автомобильные фонари и т. д.

Исследования и разработки Прочность
Более 20 профессиональных инженеров smd led

У нас есть более 20 профессиональных инженеров smd-светодиодов, независимая лаборатория инкапсуляции светодиодов, которая может проводить испытания на холодный и горячий удар при высоких и низких температурах, испытания на антивулканизацию, испытания на влагостойкость, испытания на постоянную температуру и влажность, испытания на затухание при непрерывном освещении стандарта LM-80 6000H. ,и т.д.Продукция имеет более 30 патентов.

Производственная мощность
Современная беспыльная мастерская площадью более 6000 м²

10-летний опыт инкапсуляции светодиодов, более 6000 м? современная беспыльная мастерская, во-первых, выводит технологию «трех проверок», которая может идеально решить Проблемы: высокая скорость мертвой лампы, вулканизация, влагопоглощение и т. д., действительно влагостойкие, анти-вулканизация, предотвращает мертвую лампу.

Сила технологии
Специализируется на малой и средней мощности Инкапсуляция светодиодов на 10 лет

Сначала мы применяем «водонепроницаемую технологию» для обеспечения водонепроницаемости линз 3528 (50-60°), 5050RGB, 3535RGB, 3535 белый свет.

Фирменный чип
От EPISTAR, CREE, OSRAM

Чипы в основном от международных производителей (EPISTAR, CREE, OSRAM), мы усиливаем интеграцию ресурсов цепочки поставок для выполнения IQC, спецификации процесса, улучшения процесса OQC и стремимся производить удовлетворяющие продукты.

Обеспечение качества
Работать строго в соответствии с ISO9001: 2008 стандарты

Мы работаем строго в соответствии с системой управления качеством ISO9001: 2008, область белого света строго соответствует стандарту American Energy Star IES LM-80. Ряд продуктов прошел сертификацию Energy Star IES LM-80, SGS, RoHS, EN62471 и т. д.

Обязательство Юлян
Быстрая расстойка, короткая доставка Долгосрочная стабильная поставка

Мы обещаем нашим клиентам долгосрочную поставку 1 BIN для продуктов с обычной цветовой температурой, изготовление образцов в течение 3 дней по требованию заказчика, небольшие партии заказов выполняются в течение 5-7 дней, обычные продукты выполняются в течение 1-2 дней, жалобы клиентов в течение 24 дней. часов ответа, своевременного и эффективного решения ряда проблем, с которыми сталкиваются клиенты.

Сравнение светодиодных лент SMD 3528 и SMD 5050 — LEDLightsWorld

Модель ленты Плотность светодиодов Номинальная мощность Доступные цвета Ширина печатной платы Светоизлучающий ККТ

Световой поток

за метр

СМД3528-150 30 светодиодов/метр 2,4 Вт/метр

Белый, красный, зеленый, синий, желтый,

Розовый, Фиолетовый, Оранжевый, ИК, УФ

8 мм Топ-излучение 2700К-6500К 100-150лм
СМД3528-300 60 светодиодов/метр 4.8 Вт/метр

Белый, красный, зеленый, синий, желтый,

Розовый, Фиолетовый, Оранжевый, ИК, УФ

6 мм/8 мм Верхний излучатель 2700К-6500К 200-300лм
СМД3528-600 120 светодиодов/метр 9,6 Вт/метр

Белый, красный, зеленый, синий, желтый,

Розовый, фиолетовый, оранжевый, ИК, УФ

5 мм/8 мм Верхний излучатель 2700К-6500К 400-600лм
СМД3528-1200 240 светодиодов/метр 19.2 Вт/метр

Белый, красный, зеленый, синий, желтый,

Розовый, фиолетовый, оранжевый, ИК, УФ

15 мм Верхний излучатель 2700К-6500К 800-1200лм
СМД2835-300 60 светодиодов/метр 12 Вт/метр

Белый, красный, зеленый, синий, желтый,

Розовый, фиолетовый, оранжевый, ИК, УФ

8 мм Верхний излучатель 2700К-6500К 1000-1200лм
СМД2835-600 120 светодиодов/метр 18 Вт/метр

Белый, красный, зеленый, синий, желтый,

Розовый, Фиолетовый, Оранжевый, ИК, УФ

8 мм Верхний излучатель 2700К-6500К 2000-2400ЛМ
СМД5050-150 30 светодиодов/метр 7.2 Вт/метр

Белый, красный, зеленый, синий, желтый, розовый, фиолетовый,

Оранжевый, оранжевый, ИК, УФ, RGB, RGBW, двойной белый

10 мм Верхний излучатель 2700К-6500К 450-550ЛМ
СМД5050-300 60 светодиодов/метр 14,4 Вт/метр

Белый, красный, зеленый, синий, желтый, розовый, фиолетовый,

Оранжевый, ИК, УФ, RGB, RGBW, двойной белый

10 мм Верхний излучатель 2700К-6500К 900-1100ЛМ
СМД5050-600 120 светодиодов/метр 28.8 Вт/метр

Белый, красный, зеленый, синий, желтый, розовый, фиолетовый,

Оранжевый, ИК, УФ, RGB, RGBW, двойной белый

15 мм Верхний излучатель 2700К-6500К 1800-2200лм
СМД5630-300 60 светодиодов/метр 12 Вт/метр Белый, красный, зеленый, синий, желтый, розовый, фиолетовый 10 мм Верхний излучатель 2700К-6500К 1000-1200лм
СМД3014-300 60 светодиодов/метр 12 Вт/метр Белый, красный, зеленый, синий, желтый, розовый, фиолетовый 4 мм/8 мм

Верхний излучатель /

Боковой излучатель

2700К-6500К 1000-1200лм
СМД3014-600 120 светодиодов/метр 18 Вт/метр Белый, красный, зеленый, синий, желтый, розовый, фиолетовый 4 мм/8 мм

Верхний излучатель /

Боковой излучатель

2700К-6500К 2000-2400ЛМ
СМД4014-300 60 светодиодов/метр 12 Вт/метр Белый, красный, зеленый, синий, желтый, розовый, фиолетовый 8 мм Верхний излучатель 2700К-6500К 1000-1200лм

Технические параметры полосы SMD 3528

Технические параметры полосы SMD 3528 — SnowDragonledHK.com

интернет-магазин обуви xkshoes, здесь проверьте последнюю обувь yeezy, нажмите здесь.

узнайте больше о новостях футбольных бутс Nike и Adidas 2020 года, проверьте магазинные бутсы и wpsoccer.

Цвет Длина волны или цветовая температура Яркость (МКД) Угол луча Мощность/группа (Вт) Напряжение/группа (В) Ток/группа (MA)
Дневной белый 6000-8000 1000-1200 120 0.26-0,28 12 18-20
Теплый белый 8000-10000 1000-1200 120 0,26-0,28 12 18-20
Холодный белый 3000-4000 900-1000 120 0,26-0,28 12 18-20
Зеленый 515-520 11:00-13:00 120 0,26-0,28 12 18-20
Синий 465-470 300-400 120 0.26-0,28 12 18-20
Красный 625-630 230-260 120 0,30-0,34 12 22-25
Желтый 610-625 600-800 120 0,26-0,28 12 18-20
Розовый 590-595 230-260 120 0,30-0,34 12 22-25
Фиолетовый 475-480 300-400 120 0.26-0,28 12 18-20
Оранжевый 605-610 200-230 120 0,30-0,34 12 22-25
Янтарный 620-625 200-230 120 0,30-0,34 12 22-25
Светодиодная продукция .
