Как подключить двойную розетку — выбор, устройство, схема подключения

В квартире обычно есть достаточно свободных розеток, но зачастую получается так, что в одну из них надо включить как минимум два устройства. Решение проблемы очень простое, если заранее озаботиться тем, как подключить двойную розетку. Это один из самых надежных способов раз и навсегда решить проблему выпадающих тройников, параллельно расшатывающих контакты одиночных розеток.

Содержание

• Что собой представляют двойная или тройная розетки
• Почему именно двойная розетка
  • На что рассчитана среднестатистическая розетка
  • Мощность бытовых электроприборов
• Установка двойных и тройных розеток
• Двойные и тройные розетки, набранные из ординарных
• Что лучше выбрать

Что собой представляют двойная или тройная розетки



Обычная розетка представляет собой металлические контакты, закрепленные в диэлектрическом корпусе. К каждому из них болтовым соединением крепятся провода. Двойная розетка, устанавливаемая в один подрозетник, состоит из таких же контактов, только они сделаны по краям пластины и на каждой из них есть болтовое крепление для фазного или нулевого провода. Так как медная или латунная пластина в любом случае обладает большей пропускной способностью, чем провод, то именно он является потенциальным «слабым звеном», поэтому во время подключения двойной розетки к затягиванию контактов надо отнестись со всем вниманием.

Принципиальная схема подключения тройной розетки ничем не отличается от двойной – фаза и ноль подводятся к контактам, что находятся на медных или латунных пластинах. Между собой же тройные розетки конструктивно различаются на треугольные или ленточные. Вторая их разновидность это та же двойная, но с дополнительным гнездом для третьего штепселя – все контакты находятся на цельных пластинах. Треугольные в свою очередь приходится делать из нескольких кусков, соединяя их между собой заклепками.

Теоретически это несколько снижает надежность контактов, но если не нарушать правила эксплуатации то треугольная тройная розетка, устанавливаемая в один подрозетник, без нареканий работает долгие годы.

Почему именно двойная розетка

Недостатки у решения поставить двойную розетку найти очень сложно. Едва ли не единственный довод который приводится против, высказывается скорее всего просто «из вредности» и говорит о том, что ее подсоединение к сети повышает риск перегрузки – кроме семей, в которых есть электрики, никто не станет даже задумываться о том, «потянет» ли одна точка два мощных электроприбора.

На практике же для подключения таких устройств, стабильно потребляющих ток большого ампеража, делают отдельные розетки, поэтому в обычных условиях для возникновения длительной опасной перегрузки должно сойтись несколько факторов, сочетание которых представляется очень и очень маловероятным.

На что рассчитана среднестатистическая розетка

силовая розетка

Первый момент это сила тока, которую может выдержать розетка – обычно этот параметр указан на ее крышке, реже – на внутренней части.

Старые советские устройства, которые сейчас все реже можно найти (их заменяют едва ли не в первую очередь из-за необходимости подключать современные евроштепсели), в основной свей массе, рассчитаны на ток 6 Ампер. Современные, даже посредственного качества, имеют маркировку уже 10 (если она без заземления) или 16 Ампер.

Что означают эти цифры, поможет узнать школьная формула расчета мощности электрического тока – в ней должны разобраться даже гуманитарии. P (мощность) = I (сила тока) * U (напряжение), а учитывая что напряжение в бытовой сети всегда постоянное и равняется 220 Вольт, вычислить о чем говорит маркировкой по силе тока достаточно просто.

• 220 Вольт * 6 Ампер = 1320 Ватт = 1,3 кВт
• 220 Вольт * 10 Ампер = 2200 Ватт = 2,2 кВт
• 220 Вольт * 16 Ампер = 3520 Ватт = 3,5 кВт

Мощность бытовых электроприборов

Наглядно представить, где можно без опасений выполнять подключение двойной розетки, можно по сравнению наиболее часто используемых электроприборов:

Учитывая рекомендации ПУЭ: как правильно подсоединить мощные кухонные электроприборы, бойлеры и кондиционеры – к ним всегда подводится отдельная линия, очень сложно представить себе в какой ситуации монтаж двойной розетки повлечет за собой одновременное включение двух устройств, суммарной мощностью большей чем 2,2 кВт. Пользоваться утюгом одновременно с пылесосом или феном достаточно проблематично – остаются только микроволновка с электрочайником, но вместе они работают максимум 5-8 минут, а запас прочности в электротехнике не пустой звук. Плюс ко всему, для таких электроприборов обычно ставят хорошие розетки на 16 Ампер.

Установка двойных и тройных розеток

Нет никакой разницы между тем, как сделать подключение тройной розетки, двойной или ординарной – все шаги полностью одинаковые. Разумеется, все работы надо выполнять с отключенным электричеством:

• В стене высверливается отверстие, куда будет устанавливаться подрозетник и штроба, по которой будет подводиться провод (если выполняется установка с ноля).
• Готовится гипсовый или цементный раствор – немного, чтобы хватило закрепить в стене подрозетник.
• Заподлицо со стеной устанавливается коробка подрозетника (провода заводятся внутрь него, а перед этим их концы надо замотать изолентой, чтобы на жилы не попал гипсовый раствор). Потом надо выждать положенное время, чтобы раствор полностью затвердел – в зависимости от состава это может занять от 15 минут до суток.
• Далее с концов проводов снимается изолента, при необходимости нужное количество изоляции, жилы заводятся в крепления контактов и затягиваются. Вопреки некоторым мнениям, нет никакой разницы, как подключить тройную розетку (это же касается двойной и одинарной) – фазный провод можно зажимать как на правом контакте, так и на левом. Главное, чтобы был хороший контакт между жилой и клеммой, для увеличения его площади, жилу можно немного сплющить плоскогубцами.
• Затем внутренняя часть устанавливается в подрозетник – выставлять здесь ничего не придется, так как на ней есть ограничитель, которым она прижимается к стене. Когда розетка полностью выравнена, затягиваются распорные лапки, а ограничитель прикручивается к подрозетнику.
• Последний шаг это закрепление крышки – она прикручивается к внутренней части болтами.

На каком шаге нужно включать электричество зависит исключительно от степени любопытства – правильно выполнено соединение или нет.

Можно проверить напряжение сразу же после подключения проводов, после установки внутренней части в подрозетник или после того, как монтаж полностью завершен.

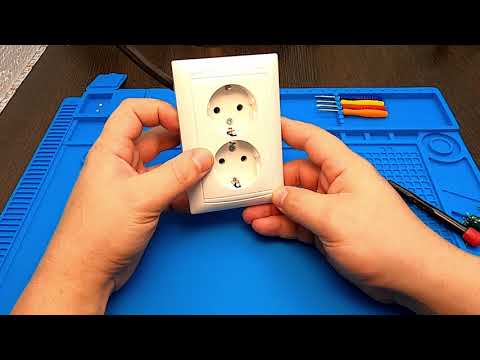

Процесс установки двойной розетки показан в этом видео:

Двойные и тройные розетки, набранные из ординарных

Смысл такого подключения в том, что от распределительной коробки к одной из розеток подходят фазный и нулевой провода, а от ее клемм следующим проводом подключается третья и так далее. По сути это получаются не двойные, а сдвоенные (строенные) розетки, что подключаются в отдельный блок, который все равно запитан от одного провода.

Соединенный таким образом ряд розеток легко поддается ремонту – если какая-то его часть выйдет из строя, то поменять придется только поломанную деталь.

Соединяющий блоки розеток провод подбирается такого же сечения, как и тот, что приходит к первой из них.

Если такого же нет, то без особых проблем можно взять провода с жилой большего сечения, но ни в коем случае не наоборот – при нагрузке большей чем щадящая, соединяемый в такие контакты провод скоро начнет греться и окисляться. Блоки розеток вообще устанавливаются в тех местах, где не предполагается использование большого количества мощных приборов, хотя, если подводящий и соединяющий провода достаточного сечения и контакты розеток хорошо зажаты, то работу обогревателя в паре с еще несколькими устройствами они свободно выдержат.

Еще один нюанс есть при установке подрозетников – их монтаж можно делать по одному, или найти целый блок, который сразу вставляется в высверленные в стене отверстия. В остальном все делается так же, как и с обычной розеткой.

Подробный рассказ о подключении блока розеток в этом видео:

Что лучше выбрать

Как итог – использование двойных и тройных розеток это прекрасная альтернатива необходимости подключать в ординарные переноски, тройники и прочие устройства, позволяющие работать от одной точки сразу нескольким приборам.

Единственное правило, которое надо запомнить, не утруждая себя подсчетами киловаттов – не включать в одну розетку или их группу несколько мощных устройств, например обогревателей. В бытовых условиях очень сложно представить себе ситуацию, когда это может понадобиться, но если такая необходимость возникла, то лучше выбирать розетки на разных, а лучше противоположных, стенах.

Как подключить розетку с заземлением

Розетки, это привычный способ подключения прибора к сети. Будь то, электрическая, интернетовская или другая сеть. В этой статье пойдёт речь о розетках подключающих приборы к электрической сети, а именно, о розетках с заземлением.

Краткое содержимое статьи:

Для чего нужно заземление

В большинстве помещений применяются обыкновенные розетки имеющие всего два контакта (фаза и ноль). Движение частиц по кругу от фазы к нолю даёт возможность работать бытовым электрическим приборам, протекая через лампы эти частицы дают им возможность излучать свет.

Но некоторые бытовые приборы, имеющие металлический корпус, такие как, стиральные и моющие машины, компьютеры и так далее, по ряду причин могут отдавать часть электроэнергии на корпус, что может привести к неприятным последствиям. И для избежания неприятностей приходит на выручку заземление, оно забирает на себя использующуюся не по назначению энергию.

Виды розеток

Если в сети интернет рассмотреть фото розеток с заземлением и без, то можно понять, что существует огромное количество разновидностей розеток. И это только тех которые подключаются к электросети. Если опустить виды которые не используются в нашей стране такие как; американские розетки — с двумя прямоугольными прорезями для вилки электроприбора или розетки со штыревым заземлением, то можно выделить несколько основных видов.

Розетки советского образца. Всё реже и реже используются в наше время. Не имеют заземления и подключаются только к кабелю с двумя жилами. Из за не достаточно жёсткого контакта с вилкой нередки поломки. Как правило, при использовании этих изделий, электроприборы заземляются отдельно.

Самыми распространёнными розетками в наше время являются изделия европейского стандарта. У неё глубокое гнездо для посадки вилки, что немного затрудняет отключение электроприбора от сети питания. Такие розетки бывают с заземлением и без.

Кроме часто использующихся в нашей стране розеток советского и европейского образцов они имеют несколько видов:

• Встраиваемые (внутренние) розетки. Они углубляются в стену таким образом, что весь механизм прячется в подрозетнике утопленном в стену. Они бывают с заземлением и без.
• Накладные розетки с заземлением и без. Само название этого вида говорит о себе. Они просто монтируются на стену без необходимости долбить отверстия и устанавливать подрозетник.

Кроме одинарных розеток, бывают двойные, тройные изделия и так далее.

Устройство розетки

Принцип строения розеток с заземлением и без сравнительно одинаков. С одной небольшой разницей, во внутренних или накладных розетках с заземлением по бокам гнезда для вилки встроенные металлические контакты заземления.

Полное устройство розетки таково. На керамическом или трудно воспламеняемом пластиковом основании крепятся контакты для вилки с пружинами и клеммами, также на основу крепятся элементы заземления и зажимы крепления к подрозетнику (в накладных приборах таких зажимов нет). И всё это закрыто трудно воспламеняемым пластиковым корпусом. Накладные розетки полностью, а внутренние только та часть которая не находится в стене.

Подключение

Не обязательно быть профессиональным электриком для того, чтобы установить или заменить розетку с заземлением. Главное уметь пользоваться инструментом и знать несколько правил.

Во первых для подключения розетки с заземлением нужно знать, что фаза, ноль и земля в кабеле с тремя жилами электропроводки окрашены разными цветами.

Фаза на кабеле отмечен красным или коричневым цветом изоляции жилы. Ноль имеет синюю или голубую изоляционную поверхность, а жила заземления желто-зелёного цвета.

Пошаговая инструкция для подключения розетки с заземлением

• В первую очередь необходимо отключить помещение от электропитания.
• Необходимо убедится, что электрический ток не поступает в сеть. Это можно сделать с помощью вольтметра или индикаторной отвёртки.
• Демонтировать старую розетку. Это делается следующим образом. Необходимо открутить винт который располагается в центре гнезда для вилки на корпусе изделия и снять крышку, ослабить винты зажимов крепления, вытянуть розетку из подрозетника и отключить или обрезать подключённые провода.
• Очистить подрозетник от мусора или при необходимости заменить на новый.
• Снять внешнюю изоляционную оболочку кабеля на 20 — 40 миллиметра от края. Зачистить от изоляционной оболочки жилы на 3-5 миллиметров (в зависимости от клемм).
• Подключить оголённые концы фазы и ноля к клеммам контактов для вилки и зажать винтами. Затем жёлто-зелёную жилу подключит к элементам заземления и так же зажимается винтами клеммы.
• Установить розетку на место и зажимая винты крепления добиться полной фиксации розетки в подрозетнике.
• Установить крышку корпуса.

Монтаж накладных розеток с заземлением отличается от вышеуказанного только методом крепления изделия к стене. В случае если в помещение заходит двух или трёх фазная проводка, то принцип подключения двойных и тройных розеток с заземлением немного меняется.



Фото подключения розетки с заземлением

Вам понравилась статья? Поделитесь 😉



Как подключить двойную розетку? Основные методы подключения

Монтаж простых электрических приборов не требует специальной подготовки. Но элементарные знания по технике электробезопасности и навыки владения отверткой, плоскогубцами и другими инструментами необходимы. Сегодня нередко возникают ситуации, когда увеличение количества бытовой техники требует ее подключения в разных комнатах. А свободные точки отсутствуют. Поэтому приходится снимать одинарные и устанавливать двойные, тройные системы, а иногда и комбинированные.

Правила подключения двойной розетки

Существуют разные варианты подсоединения конструкций, включающих группы розеток, выключателей или совмещенных изделий. Но основой всегда являются одинарные приборы для единственного потребителя, которым может быть что угодно, например, светильник, телевизор, утюг или компьютер.

Самым насыщенным по количеству потребителей помещением в стандартной квартире является кухня. Особенно, если это малогабаритная «хрущевка» или «брежневка». Здесь находится место даже для стиральной машины, которая не помещается в совмещенном санитарном узле. Сейчас диапазон используемой техники настолько широк, что 2-3 розетками никак не обойтись.

Современные кухонные гарнитуры скрывают за своими сверкающими панелями самые уникальные изобретения, помогающие облегчить труд хозяйки:
• электронные или газовые варочные панели;
• посудомоечные машины;
• вытяжные системы;
• холодильники, рефрижераторные комплексы и камеры.

Это не считая микроволновок, электрочайников, кофеварок и прочей мелочи. И все они требуют своего места включения. Система включения при этом имеет двухэтажную планировку. Первый план располагается на уровне пола, второй – на высоте человека среднего роста.

Важно! Перед началом подключения двойной розетки к одному кабелю нужно отключить соответствующий автомат на щитке питания, если их там несколько. При отсутствии такового – отключается общий.

Подключение проводов к двойной розетке выполняется следующим образом. Для проверки их принадлежности к фазе или нулю нужен простой тестер в виде отвертки с индикатором на ручке. Если при касании отверткой провода индикатор засветился, значит это фаза, если нет – провод нейтральный. Согласно правилам, разная расцветка проводов говорит о принадлежности. Обычно коричневый – это фаза, голубой – ноль, а желтый с зеленым – заземление. Еще одно правило подключение проводки. К правой клемме подключается фаза, к левой – ноль, к центральной, со скобой – земля.

Заметка! Сдвоенные розетки имеют общую клемму питания. Ток на каждое устройство поступает через распределительную планку. При одинаковом напряжении в сети (220 В) сила тока на каждый прибор будет зависеть от мощности подключаемой техники. Розетка хоть и двойная, но нагрузочная мощность не увеличится в два раза. Обязательно, чтобы подходящий к розетке кабель имел сечение не меньше, чем общий по дому (оптимальный вариант – одинаковое). Материал жил также должен совпадать. Если вся разводка медная, то и к устройству подводится медный кабель.



Схема подключения двойной розетки с заземлением

При использовании маломощных устройств, типа ноутбука, светильника для их питания пригодится моноблок двойной розетки. Она вставляется в имеющийся подрозетник и подключается по старой схеме. В этом случае не нужно прокладывать новые кабели, сверлить в бетонной стене место рядом для другого подрозетника и крепить его.

Для демонтажа старой розетки снимается лицевая панель откручиванием двух винтов. Если после снятия отслужившей свой срок розетки остались провода достаточной длины (10-12 см), то они подключаются к контактам нового прибора. Для этого нужно ослабить зажимающие винты на клеммах, вставить туда оголенные концы фазы и нуля, каждый в свою нишу и плотно снова затянуть винты. Провод с заземлением подсоединяется к центральной клемме, на которой находятся скобы.





Важно! К какому контакту подключать фазу и нуль не принципиально. Главное – не к одному контакту, чтобы не произошло короткого замыкания.

После подключения проводов приступают к укладке суппорта в подрозетник. При этом нельзя допустить, чтобы под распорные лапки попала проводка. Их металл при затягивании винтов может повредить изоляцию. После установки в подрозетнике корпус розетки фиксируется распорными лапками и саморезами. Сверху монтируется декоративная накладка, которая при правильном монтаже подрозетника в стене или под гипсокартоном ложится четко на их поверхность вплотную и без зазора.

Подключение двойной розетки без заземления отличается только лишь тем, что третий провод «земля» отсутствует. В конструкции прибора не предусмотрен контакт для его использования. Такие розетки можно устанавливать в сухих помещениях. От них могут запитываться самые маломощные приборы, не требующие заземления.

Заметка! Современные вилки бытового оборудования не удобны для включения в сдвоенные евророзетки. Приходится их поворачивать. Поэтому, чтобы устранить этот дискомфорт можно воспользоваться двумя одинарными гнездами.

Подключение двойного выключателя и розетки

Блок, управляющий работой розетки и двухклавишного выключателя, монтируется перед входной дверью в ванную комнату или туалет. Благодаря устройству пользователь может включать свет в двух комнатах.
Сначала прокладываются пять проводов от щитка электроснабжения. Два из них – нуль и заземление идут на розетку. Фаза соединяется с розеткой и через перемычку подается на выключатель. Две фазные жилы от выключателя идут на приборы освещения. Нуль, идущий к розетке, в распределительном блоке соединяется с нулем, идущим на патроны освещения.

Иногда приходится менять порядок включения кнопок. Чтобы это сделать, нужно две жилы, идущие после разрыва на контактах коммутации выключателя к лампам, поменять местами. Для освещения одной комнаты применяют однокнопочный коммутатор и четыре провода.

Как подключить двойную внешнюю розетку?

Распределительный кабель прокладывается открытым методом или закрытым в стенах. Для монтажа наружных устройств проводка выполняется открытым способом. Она может находиться в гофре, в коробах или просто лежать на стене, зафиксированная клипсами. Работа происходит в несколько этапов:
1. Обесточивается сеть питания на электрощитке. После чего с помощью указателя напряжения проверяется отсутствие напряжения на самих приборах.
2. Открывается верхняя панель гнезда для освобождения доступа к фиксаторам, удерживающим панель.
3. Отжиманием крепежа отделяется верхняя часть прибора от суппорта.
4. Разбирается устройство. Оно состоит из корпуса, панели с крышкой, гнезд.

5. Отмечается место крепежных отверстий.
6. Фиксируется основание прибора с помощью дюбелей типа гвозди.
7. Вырезается заглушка в месте ввода кабеля в середину устройства. Если кабель проложен в гофрированной трубе, то её заводят прямо в середину розетки.
8. Кабель освобождается от изоляции и зачищаются концы жил на 10-15 мм.
9. Производится подсоединение жил к контактам – коричневый к фазе (крайняя справа клемма), голубой – к нулю (крайняя слева клемма), желто-зеленый – к земле (центральный контакт со скобой).
10. Питание гнезд второй розетки в корпусе производится с помощью перемычек или шлейфов.
11. Затем восстанавливается корпус наружной розетки в обратном порядке.

Как последовательно подключить двойные компьютерные розетки?

Для уменьшения нагрузки электромагнитного излучения в квартирах вместо Wi-Fi роутера устанавливают компьютерные розетки. Их монтаж производится в соответствии с правилами электробезопасности. Выпускаются изделия под скрытую и открытую проводку.

Как и силовые розетки, интернет-аналоги вставляются в гнезда. Приборы RJ-45 обеспечивают подключение компьютера к интернет- и местной сети. Наличие разъемов под витую пару –обязательное условие для нормального функционирования комнат серверного назначения. Использование только беспроводной системы передачи данных опасно с точки зрения перехвата связи. Через проводку украсть информацию можно только, подключившись к ней.

RJ-45 – это универсальный способ соединения компьютерной техники с применением 8-жильного защищенного кабеля, который и называется «витая пара». Розетки классифицируются по числу разъемов на:
• одинарные;
• двойные;
• терминальные;
• комбинированные.

По аналогии с силовыми компьютерные розетки бывают внутренними и наружными. Скрытое в стене устройство находится в защитном пластиковом стакане с клеммником. Наружная установка фиксируется с использованием накладной панели.

Для сокращения времени монтажа розеток применяются монтажные короба. Для квартиры достаточно провести одну или две розетки. Для подключения интернет-розетки главное – это правильная распиновка. Она заключается в четком понимании, куда и какой расцветки провода вставлять. Существует два типа распиновки – прямой и перекрестный. В первом случае применяется провод для соединения конечного техустройства с роутером. Второй – для подключения одинаковых по назначению систем между собой. Все провода соединяются согласно с цветовой маркировкой.

Каждая пара определенного цвета садится в свой паз соответственно цветовой распиновки в клеммник розеточного устройства. Затем утапливаются прижимные коннекторы и фиксируются все жилы контактной группы. Запрещается наличие в розетке перегнутых или выступающих концов проводки. Если клеммник не входит в паз стены, то подрезают внутреннюю плоскость монтажного подрозетника.

Посмотрите видео «Как подключить двойную розетку»



Вся правда о 2-3-контактном адаптере и безопасности розеток — разъемы переменного тока

Зачем заземлять адаптер на розетку? Разве моя розетка еще не заземлена? Что может произойти, если я не заземлю адаптер на розетку?

В 1969 году компания Underwrites Laboratories в целях безопасности начала требовать вилки с тремя контактами. Некоторые люди используют адаптеры NEMA 1-15R для подключения кабелей с 3 контактами к старым розеткам с 2 контактами. Эти адаптеры позволяют избежать затрат на наем дорогого электрика для замены розеток.

Почему я заземляю адаптер на розетку?

Заземление обеспечивает электричество по пути наименьшего сопротивления обратно к выключателю и выходу на основное заземляющее соединение. В случае неисправности, если в вашем доме нет заземленных розеток, самый простой путь для электричества лежит через металл любого электронного или бытового прибора, который вы используете. Это опасно и может привести к поражению электрическим током.

Как указывалось выше, до 1960-х годов при строительстве или реконструкции дома устанавливались с 2-контактными незаземленными розетками. Наличие некоторых розеток старого образца является проблемой, потому что они не будут принимать вилки вашего оборудования теперь, когда требования к вилке с 3 контактами изменились. Самое главное, розетки не имеют заземляющего провода и не обеспечивают никакой безопасности. Трехконтактные розетки могут быть опасны, если они не заземлены. Если вы не уверены, что они были заземлены должным образом, вы должны проверить их, чтобы они были положительными. Опасность трехконтактной розетки заключается в том, что домовладелец заменил старые розетки с двумя контактами на новые с тремя контактами, не заземлив новую розетку должным образом.

Как определить, заземлена ваша розетка или нет?

Адаптеры с 2-3 штырями поставляются с прикрепленным к ним небольшим металлическим штырем заземления. Штырь представляет собой кусок металла квадратной формы с кругом посередине. Этот заземляющий штырь прикреплен, поэтому вы можете подключить адаптер к источнику заземления. Все, что вам нужно сделать, это установить винт крышки розетки через отверстие в металлическом штыре заземления, и ваш адаптер будет заземлен.

Когда это не так? Если ваша розетка не заземлена, ваш адаптер не будет заземлен, даже если он установлен правильно. Существует инструмент, который вы можете приобрести для проверки электрических розеток и определения, заземлены они или нет.

Вот ссылка на покупку одного из этих типов инструментов на Amazon. Мы не продаем эти инструменты и не отдаем предпочтение, вам придется изучить инструменты, чтобы найти тот, который вы хотите приобрести.

Перед началом тестирования розеток проверьте наличие треснутых, сломанных или поврежденных розеток и замените их. Если шнуры и вилки начинают свисать или выпадать из розетки, это означает, что ее необходимо заменить. Если вы проверили свои розетки и обнаружили, что они не заземлены, мы рекомендуем вам обратиться к сертифицированному электрику, который поможет вам установить и выполнить необходимые обновления. Один из вариантов, который у вас есть, — установить розетки GFCI, которые обнаружат любые неисправности, например, воду, и не поразят вас током, отключив питание. GFCI отключит цепь, когда это необходимо, избегая поражения электрическим током.

Что произойдет, если я не буду следовать этой простой процедуре безопасности?

Помните, что если вы неправильно использовали функцию заземления на своем 2-3-контактном адаптере, это не обеспечит вам никакой безопасности и будет представлять опасность для вас и вашего дома при использовании. Штырь заземления должен быть подключен к электрическому заземлению, и без надлежащей системы заземления существует большая вероятность поражения электрическим током.

Вот еще несколько советов по безопасности:

• НИКОГДА не отрезайте заземляющий контакт или провод от вилки или адаптера.
• Всегда отключайте электроприборы, обогреватели, сушилки, плиту, блоки переменного тока и т. д., когда они не используются.
• Не отключайте электрические предметы во время использования, это может привести к поражению электрическим током, особенно в периоды пиковой мощности.

Адаптеры с 2-3 контактами могут быть безопасными, если они заземлены и используются правильно, однако они могут не обеспечивать наилучшего функционирования. Если у вас есть дом со всеми розетками с двумя контактами, маловероятно, что вы будете перемещать адаптеры, удаляя и переустанавливая их, поскольку вам нужно подключать и отключать устройства от розеток. Может раздражать откручивание и перемещение адаптера каждый раз, когда вам нужно перемещать его по дому. Другая проблема заключается в возможности использовать несколько розеток на одной пластине, поскольку адаптеры могут быть громоздкими и не позволять правильно или вообще использовать несколько адаптеров на одной розетке.

НИКОГДА не вынимайте заземляющий штырь 3-штырьковой вилки, чтобы вставить ее в 2-штырьковую розетку. Всегда заменяйте розетку, чтобы она соответствовала вилке. Удаление штыря заземления из адаптера или использование незаземленных розеток может привести к возгоранию, поражению электрическим током или даже к худшему.

Те же самые концепции могут быть применены к выходу вашей сушилки, и у нас есть решения, которые вам понадобятся. Например, чтобы создать 3-контактную розетку для сушилки, которая должна соответствовать вашей вилке сушилки, из существующей 4-контактной розетки вы можете использовать компактный адаптер AD14301030 с заземляющим проводом.

Если вы ищете другие решения, пожалуйста, свяжитесь с нами, и мы можем помочь вам с нашими БЕСПЛАТНЫМИ консультациями, убедившись, что вы заказываете правильный продукт в первый раз и избегаете каких-либо проблем с возвратом или обменом.

Четыре способа модернизации двухконтактных розеток

В период с 1920 по 1960 год в Соединенных Штатах были построены десятки тысяч домов. Почти все они имели двухштырьковые розетки. Многие из них все еще делают. В то время как большинство домов Индианы были построены в 1990-х годов, в настоящее время выставлено на продажу более 8600 автомобилей, построенных между 1920 и 1960 годами в штате Хузьер. Многие другие вне рынка. Если вы живете в доме с двумя штыревыми розетками, возможно, вы захотите рассмотреть вопрос об обновлении. Вы рискуете получить больше, чем неудобства, когда пытаетесь подключить телевизор 21 ^st Century к одной из этих розеток.

Риски, связанные с выходами с двумя зубцами

Существует два риска, связанных с розетками с двумя штырьками: поражение электрическим током и скачки напряжения. Обе эти проблемы связаны с тем, что проводка в розетках с двумя контактами не заземлена. В торговых точках построенных с 1962, электрические нормы США требуют, чтобы все розетки были оборудованы заземляющим проводом. Этот заземляющий провод защищает электронику и людей от электрических скачков и сбоев, обеспечивая путь для выхода дополнительной энергии из схем дома. Когда при заземлении возникает неисправность или перенапряжение, энергия проходит через заземляющий провод к электрической панели. Там он отключит автоматический выключатель или перегорит предохранитель, тем самым отключив цепь до того, как произойдет повреждение (надеюсь). Затем энергия проходит через заземляющий провод в землю под конструкцией, где она безвредно рассеивается.

Без заземления также невозможно защитить вашу электронику и технику с помощью сетевых фильтров. Сетевые фильтры работают только в том случае, если они могут быть подключены к заземляющему проводу. Без этого провода они не обеспечивают лучшей защиты электронных устройств, чем многоконтактные розетки.

Двухконтактные розетки не соответствуют коду

Модернизация электрической системы вашего дома может стоить от 5 до 15 процентов стоимости вашего дома — цена, которую многие люди не могут себе позволить. Имея это в виду, регулирующие органы решили, что домовладельцам с двумя розетками не нужно их модернизировать. Однако это не означает, что они являются самым безопасным вариантом.

На протяжении более 50 лет нормы требовали, чтобы все новые конструкции имели трехштырьковые розетки с заземлением. Совсем недавно электрические нормы США требовали, чтобы не только розетки были заземлены, но и чтобы розетки в местах с наличием воды имели GFCI. GFCI, сокращение от прерывателя цепи замыкания на землю, защищает людей от поражения электрическим током, отключая цепь в случае короткого замыкания. (Короткое замыкание — это когда энергия направляется из обычного пути цепи по пути с небольшим сопротивлением или без сопротивления.) Если это короткое замыкание происходит из-за того, что человека ударило током, GFCI может спасти его жизнь.

Для двухконтактной розетки такая защита недоступна.

Две розетки указывают на другие проблемы

Розетки с двумя штырями также сигнализируют о других проблемах с электричеством, которые могут присутствовать. Дома, построенные до 1965 года, были построены с панелями предохранителей на 30 или 60 ампер. В то время как панели предохранителей на 60 ампер были сделаны как минимум с одним проводом на 240 вольт для более крупных приборов, панели предохранителей на 30 ампер обеспечивают только проводку на 120 вольт, и они не подходят для современных бытовых электрических нужд.

Блоки предохранителей

на 60 ампер проблематичны, потому что они тоже не справляются с современными требованиями к электрическим системам. Для сравнения, недавно построенные дома сегодня построены с автоматическими выключателями на 200 ампер (служебные панели, которые заменили блоки предохранителей).

Когда через провод проходит слишком много энергии, он нагревается, что может привести к пожару в доме. Слишком много энергии (электричества) также приведет к перегоранию предохранителей. Вам придется постоянно заменять, если номинальная сила тока в блоке предохранителей не соответствует вашим потребностям.

Еще одна проблема, которую следует учитывать при наличии розеток с двумя контактами, — отсутствие заземления в розетках, которые имеют три контакта. Если в доме есть как двухконтактные, так и трехштырьковые розетки, это означает, что трехштырьковые розетки были установлены для удобства и на самом деле они не заземлены. Это также может означать, что заземлена только часть электрической системы вашего дома.

Вы захотите проверить свои розетки, чтобы узнать, заземлены они или нет. Если розетки с тремя контактами не заземлены, правила требуют, чтобы вы пометили их словами «Нет заземления оборудования».

Четыре способа модернизации двухконтактных розеток

Чтобы обновить две розетки, нельзя просто добавить розетку с тремя контактами. Это решит проблему удобства, но не решит проблему безопасности.

Если вы действительно хотите решить проблемы с двумя розетками и сделать их более безопасными, у вас есть четыре варианта.

Вариант 1: переподключите розетки

Ваш первый и лучший вариант — нанять электрика, чтобы он заменил розетки в вашем доме и электрический щиток. Если вас беспокоят расходы, подумайте о том, чтобы ваш электрик переподключил отдельные розетки, к которым вы будете подключать более крупные или более чувствительные электронные устройства, такие как компьютер или консультант по играм.

Обратите внимание, что это не проект, который вы можете сделать самостоятельно. Только сертифицированный электрик имеет опыт, необходимый для прокладки заземляющего провода от розетки до сервисной панели, а затем его надлежащего заземления.

Вариант 2: Заземление трехштырьковых розеток с помощью металлического кожуха

Многие двухконтактные розетки были установлены в металлических коробках. Хотя сама схема не была заземлена, эти отдельные коробки часто были заземлены. Если в вашем доме есть двухконтактные розетки с металлическими коробками, возможно, вы сможете заземлить розетки без капитального ремонта проводки.

Чтобы узнать, заземлен ли металлический корпус, приобретите тестер цепи. Вставьте один из штырей тестера в горячий слот (более короткий слот в розетке). Наденьте другой штырь на винт, удерживающий накладку. Если тестер загорится, это означает, что металлическая коробка заземлена.

Если коробка заземлена, вы можете установить трехконтактную розетку и заземлить ее, подключив ее к армированному кабелю или BX в задней части коробки.

Вариант 3: установка GFCI на выходе

Третий вариант модернизации двухштырьковой розетки — заменить ее на GFCI. Хотя GFCI не защитит вашу электронику от скачков напряжения, он защитит вас от поражения электрическим током и короткого замыкания. Если вы замените незаземленную розетку с двумя контактами на GFCI, вы должны пометить ее как «Нет заземления оборудования».

Вариант 4: установка GFCI на автоматический выключатель

Также можно заменить двухконтактные розетки на трехконтактные и добавить автоматический выключатель GFCI на сервисную панель. Это также защитит вас от поражения электрическим током. Если вы сделаете это, вам придется пометить розетки как «Защита GFCI, без заземления оборудования».

Что бы вы ни решили делать, мы рекомендуем, чтобы ваши электромонтажные работы выполнял сертифицированный электрик. Безопасность всегда является проблемой при работе с электричеством, и специалист лучше всего позаботится о вашем доме.

---

Вас также может заинтересовать…

Спросите электрика: как сбросить GFCI

Как починить розетку с желтым индикатором, которая не работает

» Каталог домашней электропроводки
» Электропроводка в жилых помещениях: Руководство по электропроводке в доме
» Нужна помощь по электрике? Получите быстрый ответ! Спросите электрика

У нас есть розетка с желтым индикатором, но розетка не работает.

Видео по электромонтажу Как подключить розетку GFCI без заземляющего провода ПРИМЕЧАНИЕ. Список всех моих полезных видео Будет отображаться в конце этого видео Так что продолжайте смотреть, и я помогу вам подключить все правильно! Загляните на мой канал на YouTube и подпишитесь!

Проблема с розеткой
Электрика Вопрос: У нас есть розетка с желтым светом, но розетка не работает.

В гараже у нас есть двойная розетка. В данный момент свет наверху желтый. Он должен быть зеленым, в розетке ничего не работает.

Этот вопрос по электропроводке поступил от Джо, домовладельца в Грейслейке, штат Иллинойс.

Ответ Дэйва:
Спасибо за вопрос по электропроводке, Джо.

Как исправить неисправную розетку с желтым индикатором

Приложение: Проблема с отключенной розеткой.
Уровень квалификации: от среднего до продвинутого — лучше всего подходит для лицензированного подрядчика по электротехнике или сертифицированного электрика.
Требуемые электроинструменты: ручные инструменты для электриков, тестер напряжения и соответствующее защитное снаряжение.
Приблизительное время: Зависит от личного опыта, умения работать с инструментами, устанавливать электропроводку и доступ к зоне проекта.
Электрическая безопасность: определите источник электропитания для розетки AFCI, выключите его и пометьте примечанием перед работой с электропроводкой.
Детали и материалы электропроводки: Электрические детали и материалы для розетки AFCI должны быть одобрены для конкретного проекта и соответствовать местным и национальным электротехническим нормам и правилам.
Электротехнические правила и проверки: Установка или замена домашней электропроводки должна выполняться в соответствии с местными и национальными электротехническими нормами, принятыми в Грейслейке, штат Иллинойс. Также могут потребоваться разрешение и проверки.

Проблемы с электричеством в розетке в гараже

Этот проект электропроводки посвящен розетке в пристроенном гараже.

Питание на розетке GFCI или AFCI отключилось

Джо, из того, что вы описали, розетка с желтым светом указывает на то, что она сработала и выключилась. Поэтому розетку необходимо перезагрузить.

Для сброса розетки нажмите кнопку RESET, расположенную в центре розетки.

Как только это будет сделано, желтый индикатор погаснет, а зеленый индикатор должен загореться, и в розетке снова появится доступное для использования питание.

СПЕЦИАЛЬНЫЕ РЕСУРСЫ:
Пожалуйста, ознакомьтесь со следующими статьями, которые помогут вам:

Причина отсутствия питания в электрической розетке
Как определить и устранить пропадание питания в розетке, когда одна розетка не работает
Почему розетка Не работает при проверке
Мой сын отключил электричество в своей комнате, когда подключил компьютер. Мой муж использовал электросчетчик, который показывал, что есть электричество…
Причины потери электроэнергии в розетках
Как устранить проблемы с потерей электроэнергии в розетках: устранение проблемы с розеткой, проблемы или неисправности цепи, проверка розеток и проводки электрической цепи.

Подробнее об электрических розетках

Как подключить электрические розетки

Подключение электрических розеток в доме

Домашняя электрическая проводка включает в себя розетки на 110 и 220 В, а также розетки, которые есть в каждом доме. Посмотрите, как выполняется разводка электрических розеток для дома.

Как установить электропроводку в гараже

Электропроводка в гараже

Полное объяснение фотографий и схем электропроводки в гараже с кодовыми требованиями для большинства новых или реконструируемых проектов.

Электропроводка цепей AFCI

Автоматические выключатели GFCI и AFCI

Прерывание цепи дугового замыкания AFCI обеспечивает дополнительную меру безопасности для вашей семьи. AFCI устанавливаются для обслуживания необходимых цепей электропроводки дома, защищая такие зоны, как спальни. AFCI защищает устройства цепи спальни от опасности искрения, которое может привести к пожару.
Электрические коды цепей AFCI

Следующее также может быть вам полезно:

Видео по электромонтажу #2 Домашняя электропроводка Видео по этой теме и не только Загляните на мой канал YouTube и подпишитесь!

Узнайте больше из моего видеокурса по домашней электротехнике: Базовая электрическая проводка дома на примере

Руководство Дейва по домашней электропроводке: » Вы можете избежать дорогостоящих ошибок! « Вот как это сделать: Правильно подключите с помощью моей иллюстрированной книги по электромонтажу Отлично подходит для любого проекта домашней электропроводки. Идеально подходит для домовладельцев, студентов, Разнорабочий, разнорабочие и электрики Включает: Проводка розеток GFCI 6 Проводка1 Домашняя электрика3 1 Цепи розеток 120 и 240 В Электропроводка выключателей освещения Электропроводка 3-проводной и 4-проводной электрической плиты Как проводка 3-проводной и 4-проводной сушилки со шнуром и розеткой для устранения неполадок 908182 и ремонт электропроводки Методы модернизации электропроводки Коды NEC для домашней электропроводки . РубрикаРазное
