36М двутавр размеры – Размеры — Балка 36М

Размеры монорельсовой двутавровой балки ГОСТ 19425-74. Статьи компании «ООО "Кранремпроект"

Специальный двутавр (балка двутавровая) (ГОСТ 19425-74): М - для подвесных путей (уклон внутренних граней не более 12%): №18М, 24М, 30М, 36М, 45М;

Специальный двутавр (балка двутавровая) (ГОСТ 19425-74): М - для подвесных путей (уклон внутренних граней не более 12%): №18М, 24М, 30М, 36М, 45М;


Условные обозначения:

  • h – высота двутавра;
  • b – ширина полки;
  • S – толщина стенки;
  • t – средняя толщина полки;
  • R – радиус внутреннего закругления;
  • r – радиус закругления полки

Размеры, масса и количество метров в тонне двутавров стальных горячекатаных по ГОСТ 19425-74

№ балки Размеры, мм Масса 1 м балки, кг Количество метров в
1 тонне, м
h b S t
14С 140 80 5,5 9,1 16,9 59,17
20С 200 100 7 11,4 27,9 35,84
20Са 200 102 9 11,4 31,1 32,15
22С 220 110 7,5 12,3 33,1 30,21
27С 270 122 8,5 13,7 42,8 23,36
27Са 270 124 10,5 13,7 47,0 21,28
36С 360 140 14 15,8 71,3 14,03
18М 180 90 7 12 25,8 38,76
24М 240 110 8,2 14 38,3 26,11
30М 300 130 9 15 50,2 19,92
36М 360 130 9,5 16 57,9 17,27
45М 450 150 10,5 18
77,6
12,89

Примечания:

  1. Масса 1 м двутавра вычислена по номинальным размерам при плотности материала 7850 кг/м3 и является справочной величиной.
  2. Радиусы закруглений на профилях не определяются и указываются для построения калибра.



ГОСТ 19425-74

remptm.ru

ГОСТ 19425-74* «Балки двутавровые и швеллеры стальные специальные. Сортамент»

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

БАЛКИ ДВУТАВРОВЫЕ И ШВЕЛЛЕРЫ СТАЛЬНЫЕ СПЕЦИАЛЬНЫЕ

СОРТАМЕНТ

ГОСТ 19425-74

ИЗДАТЕЛЬСТВО СТАНДАРТОВ

Москва

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

БАЛКИ ДВУТАВРОВЫЕ И ШВЕЛЛЕРЫ СТАЛЬНЫЕ СПЕЦИАЛЬНЫЕ

СОРТАМЕНТ

Special-purpose steel I-beams and channels.

Dimensions

ГОСТ
19425-74

Взамен

ГОСТ 5157-53 в части балок двутавровых для подвесных путей

Постановлением Государственного комитета стандартов Совета Министров СССР от 17 января 1974 г. № 149 срок введения установлен

с 01.01.75

Проверен в 1985 г. Постановлением Госстандарта от 27.06.85 № 2031 срок действия продлен

до 01.07.95

1. Настоящий стандарт распространяется на горячекатаные двутавровые балки для подвесных путей (М), армировки шахтных стволов (С) и швеллеры для автомобильной промышленности (С).

1а. По точности прокатки профили изготовляют:

высокой точности - А,

обычной точности - В.

(Введен дополнительно, Изм. № 2).

2. Форма, размеры балок и швеллеров, площадь поперечного сечения, масса 1 м и справочные величины должны соответствовать указанным на черт. 1 и 2 и табл. 1.

Условные обозначения к черт. 1 и 2 и табл. 1:

Черт. 1

Примечание. Уклон внутренних граней полок должен быть не более:

для балок М-12 %,

для балок С-16 %.

Черт. 2

Примечание. Уклон внутренних граней полок дол жен быть не более 10 %.

h - высота;

b - ширина полки;

s - толщина стенки;

t - средняя толщина полки;

R - радиус внутреннего закругления;

r - радиус закругления полки;

I - момент инерции;

W - момент сопротивления;

i - радиус инерции;

S - статический момент полусечения;

zo - расстояние от оси у-у до наружной грани стенки.

files.stroyinf.ru

Балка 36М - ТрейдСтил

Балка двутавровая специальная 36M ГОСТ 19425-74

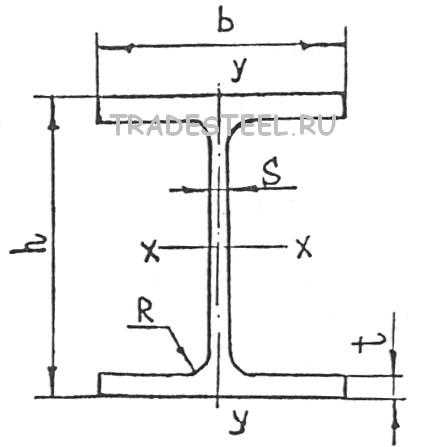

Условные обозначения:


b - ширина полки

h - высота двутавра

S - толщина стенки

R - радиус сопряжения

t - толщина полки



Балка / двутавр 36м - двутавровая балка специальная горячекатанная



Балка 36М ГОСТ 19425-74, характеристики, параметры :



Профиль

Балка 36М, Размеры профиля, мм

 Балка 36М вес 1 метра (теоретич.) , кг

h

b

S

t



Балка 36М, двутавр

360

130

9,5

16,0

57.9

















                  Балка 36М, Цена указана в прайс-листе на металлопрокат, или уточняйте у менеджеров.



               Балка 36М (двутавр 36М), КУПИТЬ (заказать)  в Компании ТрейдСтил > > >



                 Данная балка 36М производиться согласно ГОСТ 19425-74.



               ГОСТ 19425-74 скачать --->





36М балка изготавливается по ГОСТу 19425-74


Двутавровая балка изготовлена из обычной нелегированной стали, марки 3сп – С255, 3пс – С 245.



Также двутавр 36М может изготовляться из низколегированной стали 09Г2С. См.раздел Балка 09Г2С



Металлическая балка 36М, представляет собой прочную конструкцию. Форма балки напоминает двойную букву Т или букву Н в разрезе. Особенная форма конструкции двутавра придает ей возможности выдерживать усиленные нагрузки.


Применение двутавровой балки:



Балка 36М используют для строительства зданий, как жилых, так и промышленных, требует применения функционального оборудования, стройматериалов и строительных конструкций, машиностроение, станкостроение, шахтостроение, перекрытие крыш, мостостроение, строительство гидроэлектростанций, ТЭЦ, строительство переправ через проливы.

Балка / двутавр изготавливается:

- мерной длины - 12м
- немерной длины  - от 4 до 13м.



Телефоны: 8(495)775-09-52, 8(495)700-35-30
E-mail: [email protected], [email protected]

tradesteel.ru

404 - Страница не найдена

  • Москва
  • Санкт-Петербург
  • Актау и Мангистау
  • Актобе и область
  • Алматы
  • Архангельск
  • Астрахань и область
  • Атырау и область
  • Баку
  • Барнаул
  • Белгород
  • Брест и область
  • Брянск и область
  • Буйнакск
  • Владивосток
  • Владикавказ и область
  • Владимир
  • Волгоград
  • Вологда
  • Воронеж и область
  • Горно Алтайск
  • Грозный
  • Гудермес
  • Екатеринбург
  • Ереван
  • Ессентуки
  • Железнодорожный
  • Иваново и область
  • Ижевск
  • Иркутск
  • Казань
  • Калининград и область
  • Калуга
  • Караганда и область
  • Кемерово
  • Киев и область
  • Киров и область
  • Китай
  • Костанай и область
  • Кострома и область
  • Краснодар
  • Красноярск
  • Крым
  • Курган и область
  • Курск
  • Липецк и область
  • Магадан и область
  • Магнитогорск
  • Махачкала
  • Минск и область
  • Мурманск
  • Набережные Челны
  • Назрань
  • Нальчик
  • Нефтекамск
  • Нижневартовск
  • Нижний Новгород
  • Нижний Тагил
  • Новокузнецк
  • Новороссийск
  • Новосибирск и область
  • Новочеркасск
  • Нур-Султан
  • Омск и область
  • Орел и область
  • Оренбург
  • Павлодар и область
  • Пенза и область
  • Пермь
  • Петропавл. Камчатский
  • Петропавловск
  • Псков
  • Пятигорск
  • Ростов на Дону
  • Рязань и область
  • Самара
  • Саранск
  • Саратов
  • Севастополь
  • Семей
  • Сергиев Посад
  • Смоленск и область
  • Сочи
  • Ставрополь
  • Сургут
  • Сызрань
  • Сыктывкар
  • Таганрог
  • Тамбов и область
  • Ташкент
  • Тверь и область
  • Тольятти
  • Томск
  • Тула
  • Тюмень
  • Узбекистан
  • Улан Удэ
  • Ульяновск
  • Уральск
  • Уфа
  • Ухта
  • Хабаровск
  • Ханты Мансийск
  • Чебоксары
  • Челябинск
  • Череповец
  • Чехов
  • Шымкент
  • Электроугли
  • Элиста
  • Южно Сахалинск
  • Якутск
  • Ярославль

metal100.ru

Размеры двутавровой балки ГОСТ 19425-74

    Специальный двутавр (балка двутавровая): М - для подвесных путей (уклон внутренних граней не более 12%): №18М, 24М, 30М, 36М, 45М.

 Условные обозначения:

  • h – высота двутавра;
  • b – ширина полки;
  • S – толщина стенки;
  • t – средняя толщина полки;
  • R – радиус внутреннего закругления;
  • r – радиус закругления полки

Размеры, масса и количество метров в тонне двутавров стальных горячекатаных по ГОСТ 19425-74







№ балки

Размеры, h, мм

 b

 S

 t

Масса 1 м балки, кг

Количество метров в
1 тонне, м

14С

140

80

5,5

9,1

16,9

59,17

20С

200

100

7

11,4

27,9

35,84

20Са

200

102

9

11,4

31,1

32,15

22С

220

110

7,5

12,3

33,1

30,21

27С

270

122

8,5

13,7

42,8

23,36

27Са

270

124

10,5

13,7

47,0

21,28

36С

360

140

14

15,8

71,3

14,03

18М

180

90

7

12

25,8

38,76

24М

240

110

8,2

14

38,3

26,11

30М

300

130

9

15

50,2

19,92

36М

360

130

9,5

16

57,9

17,27

45М

450

150

10,5

18

77,6

12,89

Примечания:



  1. Масса 1 метра двутавра вычислена по номинальным размерам при плотности материала 7850 кг/м3 и является справочной величиной.
  2. Радиусы закруглений на профилях не определяются и указываются для построения калибра.
