Адаптер скважина – что это такое, какой лучше, установка варианта для скважины, тонкости монтажа и размеры изделий, отзывы

Обустройство скважины с адаптером

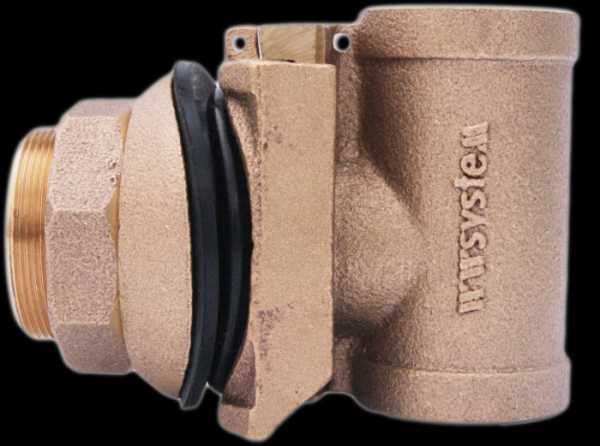

Скважинный адаптер — специальное латунное приспособление для прокладки водопроводных труб, идущих от скважины к дому ниже глубины промерзания (1.5 — 1,7 метра). Он является единственной альтернативой более дорогому и громоздкому кессону, стоимость монтажа которого в несколько раз выше. Но, как говорится, везде есть свои плюсы и минусы. Попробуем описать их подробнее.



Что такое скважинный адаптер?

Скважинный адаптер применяется для герметичной врезки в скважину, а именно в обсадную трубу. Позволяет круглогодичное пользование скважины при установке ниже глубины промерзания грунта. Адаптер для скважины состоит из двух частей. Одна часть — статическая, надежно прикрепляется к обсадной колонне (обсадная труба). Вторая часть — через муфту крепится к трубе, на которой подвешивается насос, т.е. к водоподводящей трубе ПНД от насоса. Обе эти части соединяются внутри колонны после опускания скважинного насоса. Герметичность соединения обеспечивается уплотнительным сальником в динамической части адаптера.

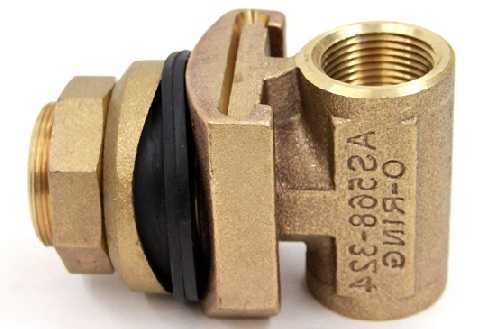

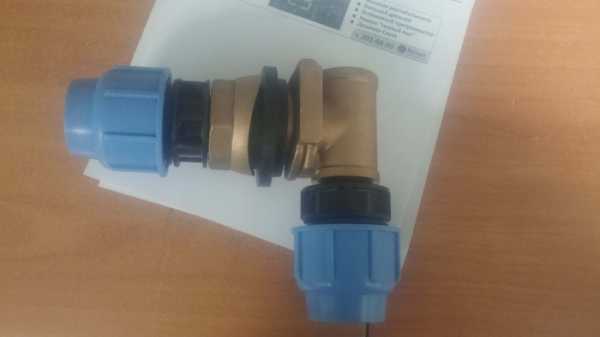

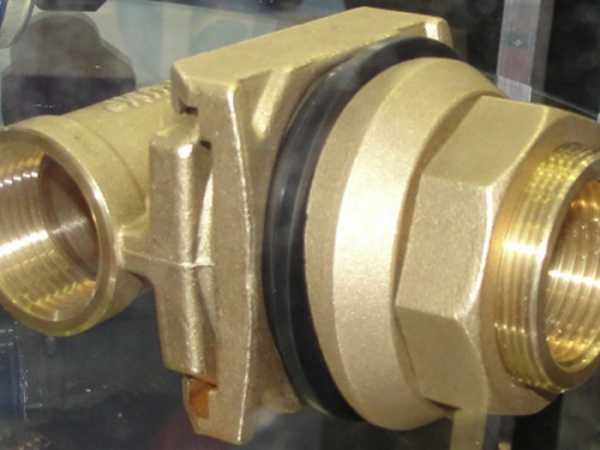

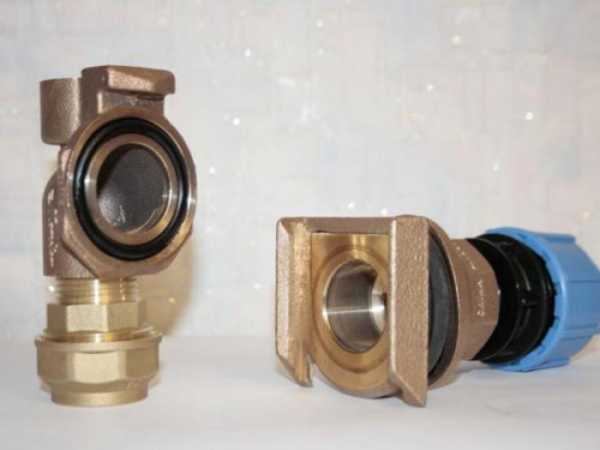

Ниже представлены разные адаптеры, наиболее популярным считается адаптер DEBE.

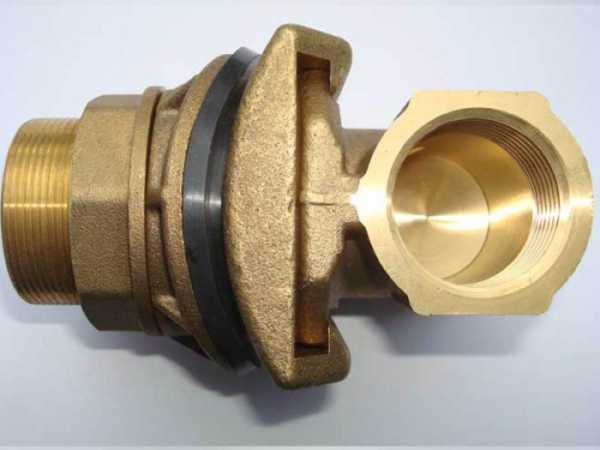

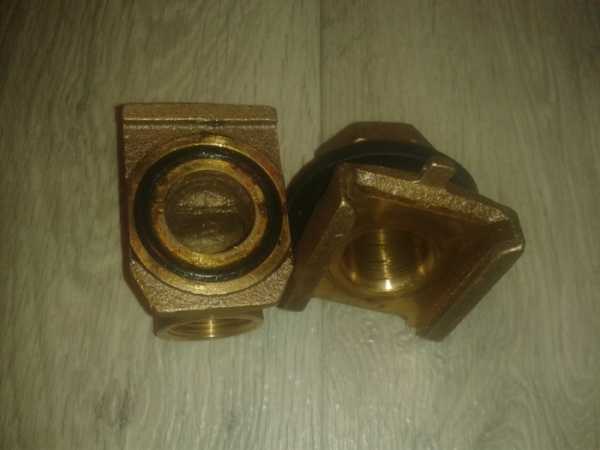

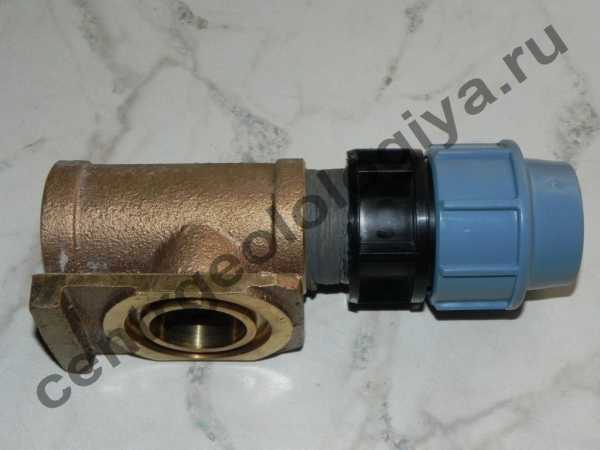

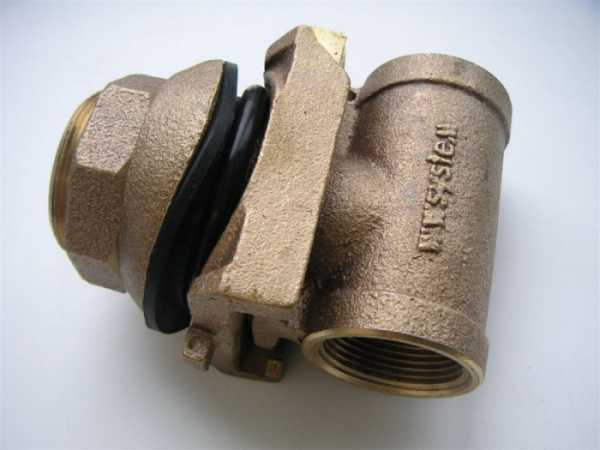

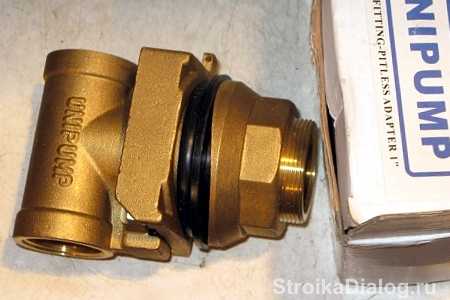

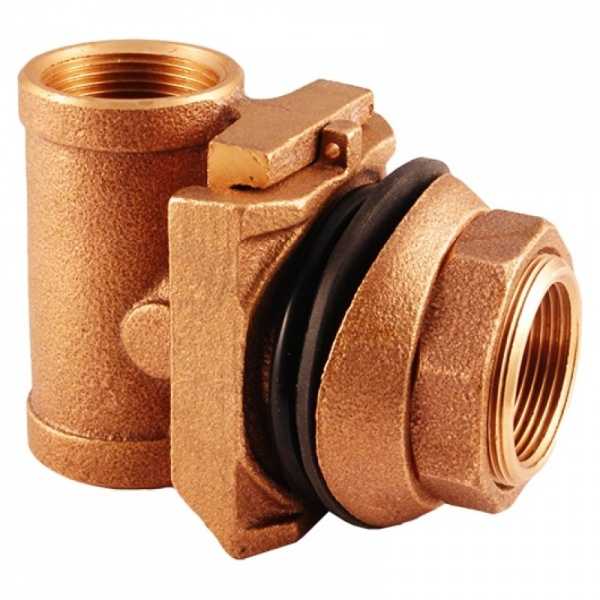

Внешний вид скважинного адаптера

Монтаж адаптера для скважины

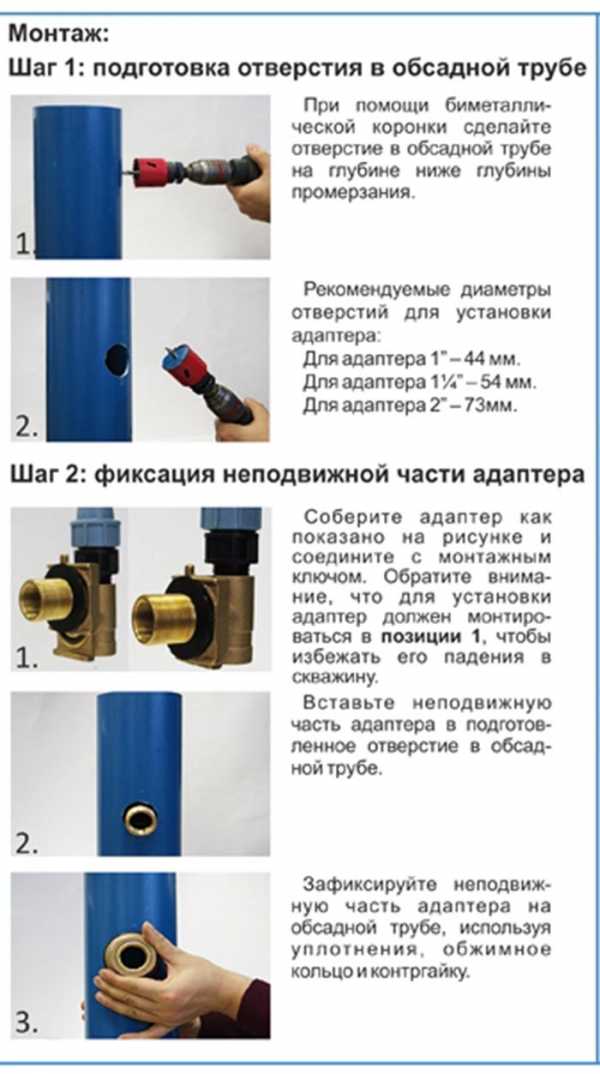

Для установки скважинного адаптера диаметром 1 дюйм просверливаем коронкой для металла в обсадной трубе скважины отверстие диаметром 42-44 мм. Для скважинного адаптера размером 1 1/4 дюйма, необходима коронка с размером 54 мм.

После высверливания отверстие нужно обработать шарошкой.

Далее нужно подготовить скважинный адаптер, а именно очистить всю смазку и проклеить резиновое уплотнение на самом адаптере для надежной фиксации, затем смазываем силиконовой смазкой уплотнительное кольцо.

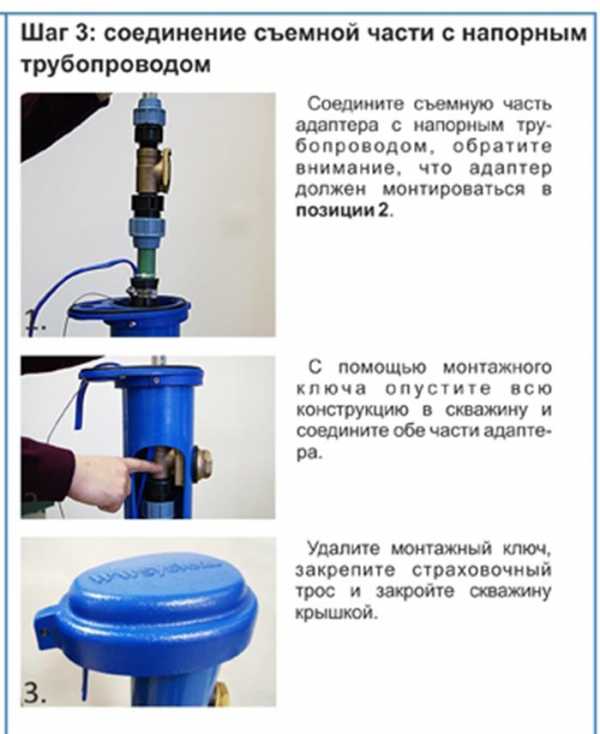

Далее, с помощью Т-образного ключа опускаем адаптер внутрь обсадной трубы (металл или металл + пластик) и заводим его резьбовую часть в отверстие, которое можно просверлить коронкой по металлу.

В траншее прокопанной на глубину промерзания монтажник накидывает на резьбу уплотнительный резиновый сальник, обжимное кольцо и гайку (идущие в комплекте со скважинным адаптером). Гайка накрепко затягивается ключом. Адаптер смонтирован и готов к употреблению. С помощью муфты соединяем его с пластиковой водоподводящей ПНД трубой.

Страховочный трос диаметром как правило от 3 до 5 мм из нержавеющей стали крепится около крышки скважины, кабель от насоса выпускается через крышку оголовка с помощью герметичных фитингов. Применение адаптера для скважин позволяет существенно сэкономить на кессоне, снизить количество земляных работ и избежать проблем эксплуатации с кессоном. Стоимость работ по установке скважинного адаптера на скважину несоизмеримо ниже, чем стоимость установки кессона. К тому же кессон имеет неприятную тенденцию со временем протекать в местах сварных швов. Но возникает вопрос о невозможности установки гидроаккумулятора и автоматики в кессоне ввиду его отсутствия. Не у всех в доме найдется место для размещения всего оборудования. При обустройстве скважины с помощью скважинного адаптера гидроаккумулятор и автоматику можно разместить: в подвале дома; в бане; в техническом теплом помещении.

Скважинный адаптер позволяет без проблемно, извлекать насос из скважин, производить замену на новый насос, сливать на зиму систему водоснабжения. За все время использования он зарекомендовал себя, как надежный вариант для монтажа насосного оборудования. Американская компания «Baker» уже немало лет продает это устройство. Об адаптерах «Baker», а также о шведских аналогах (о скважинных адаптерах Debe и Robota) собрана подробная статистика, свидетельствующая о их надежности.

Наиболее распространенным и самым востребованным является адаптер DEBE Pumpar, который зарекомендовал себя наиболее качественным и надежным.

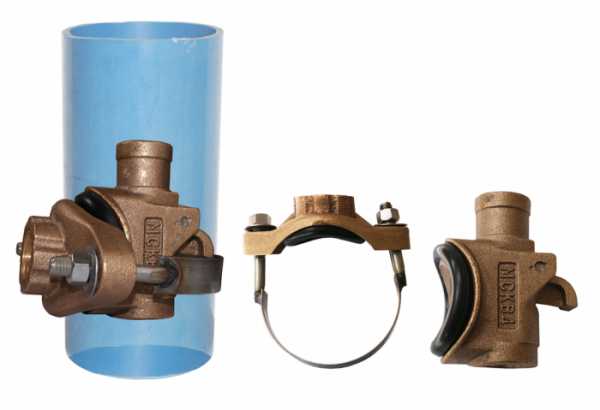

Скважинный адаптер вполне можно монтировать не только на стальную обсадную колонну, но и на некоторые скважины с пластиковыми обсадными. При монтаже адаптера на пластиковую скважину стоит брать в расчет толщину стенки трубы, диаметр скважины и глубину загрузки насоса.

ВНИМАНИЕ!

При самостоятельном монтаже нередки случаи, когда скважинный адаптер просто приходил в негодность, а именно при опускании одной части скважинного адаптера, уплотнительная резинка попросту, либо выскакивала и падала в скважину, либо просто рвалась из-за неправильного монтажа. При этом никакого давления в системе создаваться не будет, не говоря уже о герметичности.

На представленных фотографиях вы можете посмотреть, как это может произойти, тем самым лучше данный вопрос доверить профессионалам своего дела, которые несут за это гарантийную ответственность, а именно «Промышленной Буровой Компании».

Вы также можете посмотреть цены на обустройство скважины под ключ, работающей в автоматическом режиме.

Обустройство со скважинным адаптером набирает в России все большую популярность.

Дополнительно о адаптерах

1. Незамерзающий гидрант
2. Ремонт гидранта Merrill
3. Вариант слива воды с адаптером
4. Автоматический сливной клапан для скважины ISK K1/2
5. Автоматический сливной клапан G15 DEBE

Заполните, пожалуйста, приведенную ниже форму.

• В настоящее время расчет стоимости обустройства скважины на воду автоматизирован. Это означает, что сразу после заполнения этой формы и нажатия на «Посчитать» расчет будет выслан Вам на адрес электронной почты. В случае, если расчет делается не для Московской области и вашего города нет в списке, расчет будет производиться в ручном режиме.

• Данный автоматический расчёт, предоставляется Вам для понимания примерной цены Вашего проекта, до момента заключения договора или во время заключения, могут быть сделаны корректировки, особенно если скважины ещё нет, в зависимости от фактических данных района.

• Данная форма не предназначена для расчёта коллективных и промышленных скважин, для расчёта таких проектов, обращайтесь на эл. почту [email protected] с указанием техзадания и контактных данных с телефоном.

Примерная стоимость
обустройства скважины

Заполните все обязательные поля

Получить подробную смету

*Данная цена не является окончательной, точную стоимость мы обсудим после обсуждения всех деталей обустройства.

• Полная
  гарантия

• Возможность
  рассрочки

• Кратчайшие
  сроки

promburcom.ru

Адаптер скважинный

При создании колонки на участке многим приходилось оборудовать утепленный приямок, так как водопроводные трубы могут быть расположены только ниже уровня промерзания грунта. Но при использовании скважинного адаптера проведение таких работ не обязательно, так как труба располагается ниже уровня промерзания, а насос можно доставать для обслуживания в любое время.

Преимущества использования адаптера

Описываемое устройство является переходником, который используется для плавного соединения труб ниже уровня промерзания грунта. Благодаря такому устройству можно не тратить дополнительные средства на создание кессона. Благодаря переходнику водопроводные трубы будут надежно защищены от холода.

Следует отметить, что описываемые изделия имеют небольшую стоимость, поэтому приобрести их может любой владелец загородного участка. Но приобретая адаптер для скважины, не следует смотреть только на стоимость и выбирать самые дешевые изделия.

Преимущества использования переходника:

1. Оборудование может быть установлено своими руками. Для этого не нужно вызывать специалистов, так как все работы может выполнить даже неопытный человек.
2. Отсутствие необходимости в создании кессона.
3. При установке переходника насос можно доставать из скважины в любое время. Это объясняется тем, что установка помпы происходит к переходнику.
4. Устройство является герметичным. Благодаря этому можно не беспокоиться о ремонте труб из-за появления коррозии.

Благодаря адаптеру скважину можно обустроить прямо в грунте, не изменяя ландшафт участка. Но следует помнить, что для ремонта устройства необходимо проводить земляные работы.

Устройство переходника

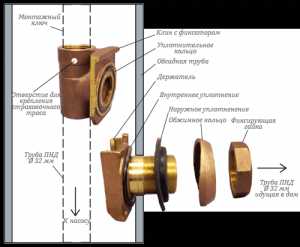

Описываемое устройство состоит из двух частей, которые соединены друг с другом резьбой. Для предотвращения проникновения влаги в месте соединения используются резиновые прокладки.

При установке к патрубку присоединяется труба нужного сечения. При этом устройство крепится к обсадной трубе ниже уровня промерзания грунта. Вторая часть присоединяется к трубе насоса и располагается внутри обсадной трубы. Части адаптера сжимаются при помощи гаечного ключа.

Устройства могут быть произведены из бронзы, стали и латуни. Обо всех видах устройств можно найти множество положительных отзывов, так как каждый из сплавов подходит для обустройства скважины. Данные материалы не подвержены негативному влиянию влаги.

Адаптер для скважины следует монтировать к стальной трубе. Так как насос закрепляется непосредственно на переходнике, на него постоянно воздействует вибрация. Это сказывается на увеличении долговечности обсадной колонны. Стоит отметить, что описываемые устройства могут закрепляться и на трубах из поливинилхлорида. Но следует отметить, что долговечность подобной обсадной колонны будет ниже.

Установка оборудования

Для монтажа переходника на скважину нужно подготовить следующие материалы и инструменты:

• сверло, имеющее специальную коронку, позволяющую создать отверстие в обсадной трубе;
• гаечный ключ, который нужен для соединения обоих элементов переходника;
• трубы, сечение которых должно подходить для адаптера;
• насос погружного типа.

Диаметр фрезы должен соответствовать диаметру патрубка изделия. Если это правило не будет соблюдено, герметичность систему может быть нарушена. Монтаж переходника осуществляется в несколько этапов:

1. Сначала определяется уровень промерзания грунта. Для средней полосы России данный показатель составляет около 1,5 м. В северных регионах данный показатель может составлять 70 см.
2. На втором этапе необходимо создать углубление для обсадной трубы и траншеи, в которых будут укладываться водопроводные трубы.
3. На участке обсадной трубы со стороны дома делается отверстие.
4. В созданное отверстие нужно вставить первую часть переходника, после чего необходимо соединить ее с водопроводной трубой.
5. После этого нужно соединить часть переходника, находящуюся в обсадной трубе, с погружным насосом.
6. На последнем этапе происходит соединение частей адаптера разводным ключом. Во время проведения подобных работ нужно проложить резиновые уплотнители между частями переходника.

Следует помнить, что сборку насоса необходимо производить в чистом и сухом помещении. После этого к насосу присоединяются кабели и шланги. Соблюдение этого правила позволит предотвратить попадание в воду загрязнений.

Чтобы облегчить процесс монтажа внутренней части переходника, необходимо использовать трубу, вкручиваемую в основание адаптера. После сборки устройства в единое целое трубу можно снимать.

Отзывы владельцев участков говорят о том, что при регулярном смазывании компонентов описываемого устройства срок службы может составлять 10 лет. Также следует помнить и о том, что насосное оборудование должно монтироваться на страховочный трос. Это позволяет снизить вибрационную нагрузку.

Недостатки скважинного адаптера

Несмотря на большое число достоинств, описываемые изделия имеют немалое количество недостатков. К ним можно отнести:

1. Необходимость в проведении земляных работ в случае когда нужно опустит буровое оборудование. Если нужно провести ремонт скважину, сделать это через обсадную трубу не получится, так как часть адаптера остается в ней и уменьшает проходной диаметр.
2. Изнашивание резиновых манжет. Из-за этого грунтовая вода может попадать в скважину. Чтобы решить проблему, необходимо либо заменить манжеты, либо установить новый адаптер. При этом стоит учитывать, что для замены переходника нужно проводить земляные работы.
3. Во время создания скважины с адаптером насос можно опускать на глубину не более 60 метров. Если создается глубокая скважина, данные устройства не могут быть установлены. Это связано с тем, что в таком случае адаптер для скважины не выдержит вес оборудования.

4. При выборе адаптера нужно помнить, что гидробак не может быть размещен рядом со скважиной. Оборудование может быть установлено только в специальном помещении. Эта особенность системы является недостатком только при недостатке свободного пространства.
5. От скважины не получится сделать дополнительный вывод на потребителя или поливочный кран, что не очень удобно при наличии большого участка, который в летнее время необходимо орошать.
6. Небольшое количество насосов, которые могут устанавливаться вместе со скважинным насосом с обсадной колонной до 13 см. Следует отметить, что монтаж четырехдюймовых насосов может быть затруднен, а с некоторыми типами адаптеров невозможен.

Несмотря на данные недостатки, многие владельцы участков используют именно такие устройства при создании скважины.

Способен ли адаптер заменить кессон

Оценивая основные характеристики описываемых устройств можно понять, что они отличаются надежностью и при этом имеют небольшую стоимость. Но выбирая данный способ обвязки скважины необходимо учитывать несколько особенностей:

1. Следует учитывать, что все соединения в системе должны быть герметичными. В таком случае можно будет не один раз демонтировать насос. Устанавливаемый в скважину адаптер должен иметь хорошее качество, поэтому не стоит приобретать изделия неизвестных производителей, ориентируясь на меньшую стоимость.
2. Во время приобретения устройства необходимо узнать у продавца, можно ли заменить уплотнительные кольца отдельно, или придется менять часть адаптера.
3. Устройство системы водоснабжения необходимо устанавливать в доме. Для этого лучше всего оборудовать отдельное помещение.

Приобретя надежное изделие можно не беспокоиться о его поломке длительное время.

bouw.ru

Как самостоятельно установить скважинный адаптер

(Рекомендации по установке скважинного адаптера)

Для начала необходимо подготовить следующие расходные материалы:

1. Купить скважинный адаптер.
2. Влагостойкий клей (подойдет «момент)
3. Обезжириватель (ацетон, растворитель 646 или спирт)

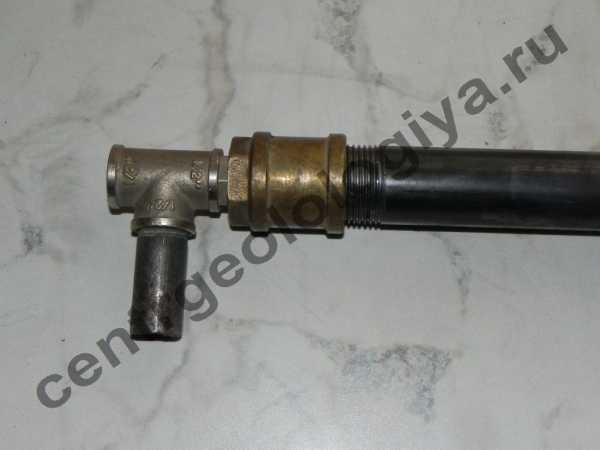

4. Кусок трубы длинной 2 метра, диаметром 26мм с двух сторон трубная резьба один дюйм.
5. Ветошь
6. Сантехнический лён
7. Сантехническую пасту для герметичного соединения (подойдет UNIPAK)
8. Трубный сгон ½ дюйма
9. Тройник ½ дюйма
10. Цанга дюйм внутренняя и ½ дюйма наружная
11. «Unidelta» дюйм наружная резьба на 32 ПНД (муфта для перехода ПНД трубы в резьбу)
12. Влагостойкий силикон
13. Перчатки

Инструмент для установки скважинного адаптера:

1. Электродрель
2. Болгарка
3. Напильник круглый и плоский
4. Газовый ключ второй номер
5. Коронка по металлу
6. Сверло 10 мм
7. Диск для болгарки

И так подготовились, можно приступать.

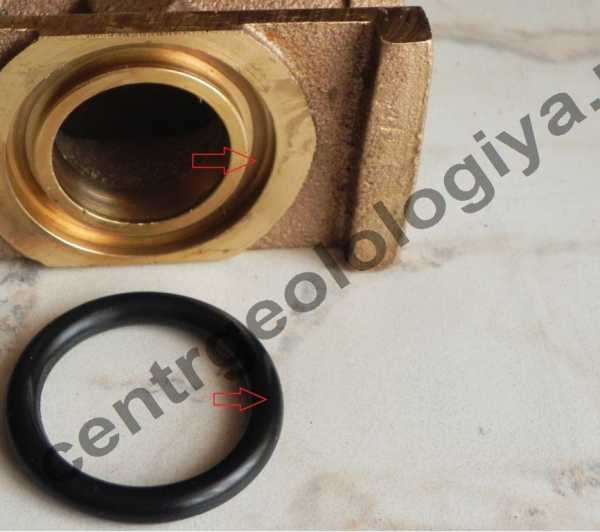

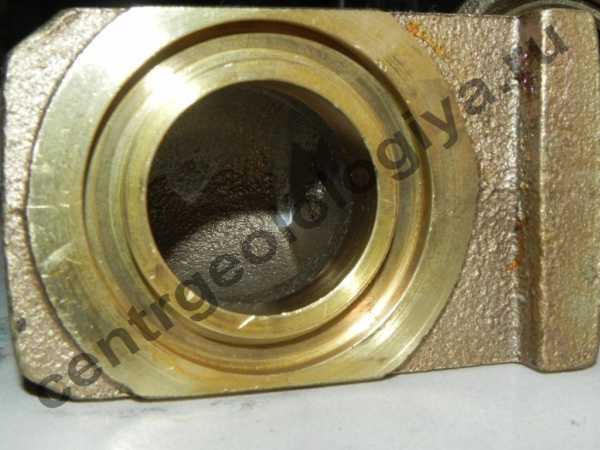

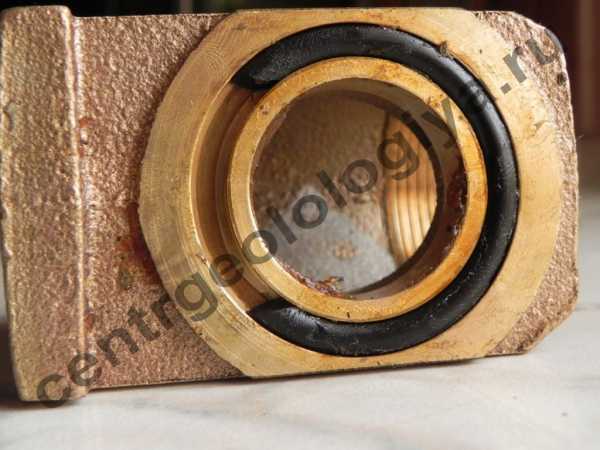

1. Берем скважинный адаптер и вычищаем посадочное место от транспортировочной смазки, после чего обезжириваем

2. Наносим клей на посадочное место и приклеиваем манжету (необходимо, что бы при установке не упала в скважину)

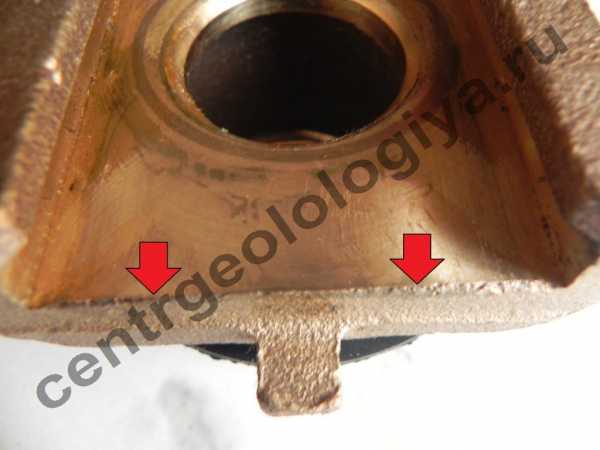

3. Протачиваем фаску на скважинном адаптере (часто при загрузке насоса рвётся манжета) манжета дефицитная и купить отдельно очень сложно. Тем более насос с трубой, кабелем, тросиком достаточно тяжелый, а попасть и защелкнуть надо с первого раза.

4. Манжету смазываем силиконом для плавного защелкивания адаптера.

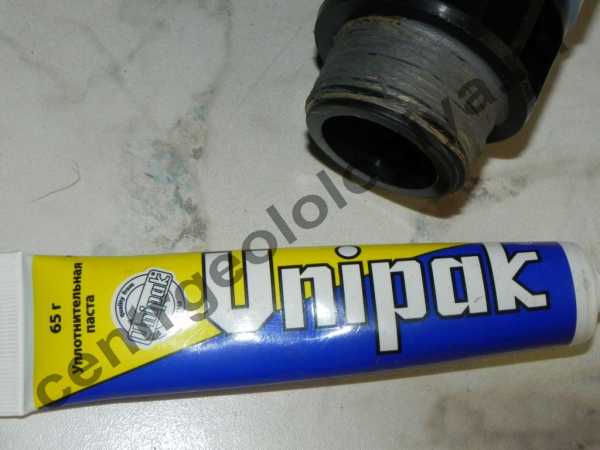

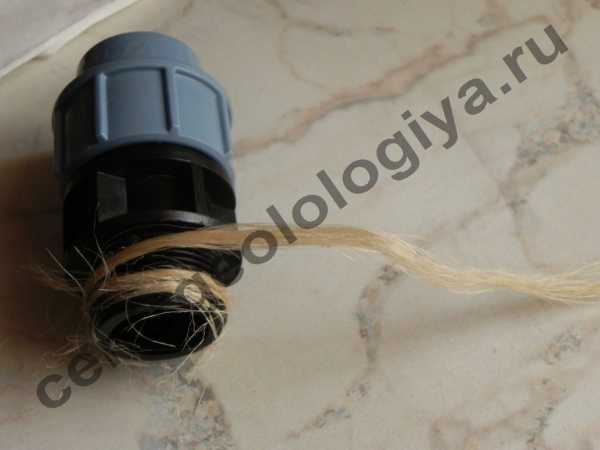

5. Накручиваем лён по часовой стрелке и смазываем уплотнительной пастой. Далее закручиваем муфту ПНД в скважинный адаптер.

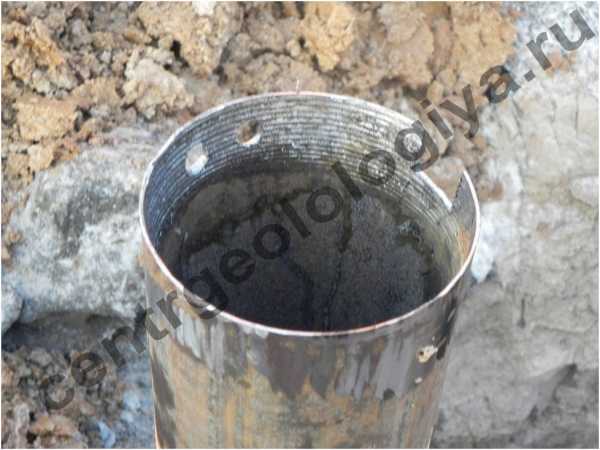

6. Выравниваем фаску обсадной колонны и сверлим два отверстия для страховочного троса обработав напильником заусенцы, что бы при монтаже не пораниться.

   При необходимости делаем пропил под кабель (зависит от вида крышки от скважинного адаптера)

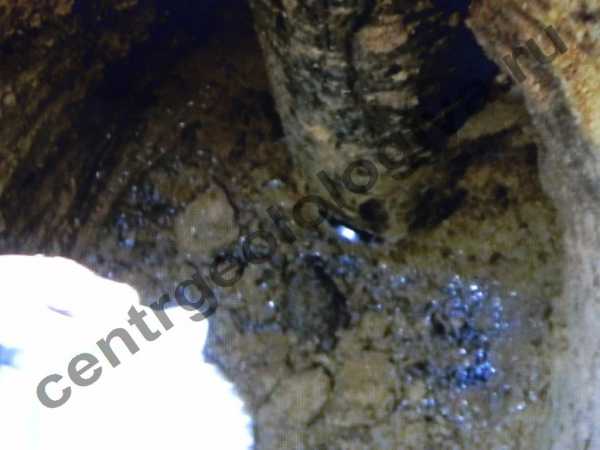

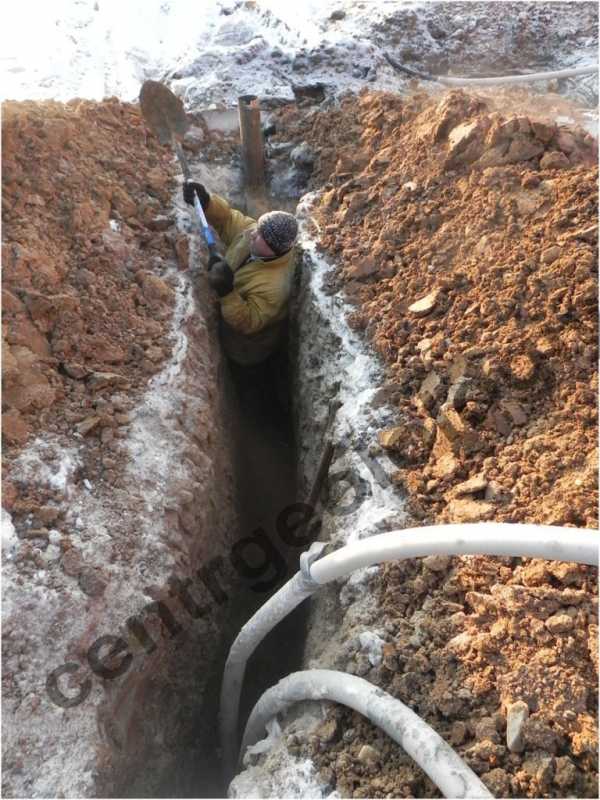

7. Копаем траншею до не промерзаемой глубины (посмотрите карту промерзания московской области).

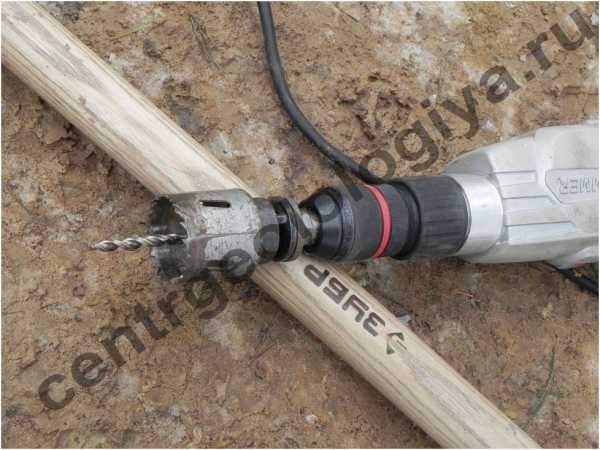

8. Сверлим коронкой отверстие под скважинный адаптер.

9. Изготавливаем ключ для установки скважинного адаптера. Выглядит примерно так.

10. Далее аккуратно опускаем адаптер в скважину и вставляем в просверленное отверстие.

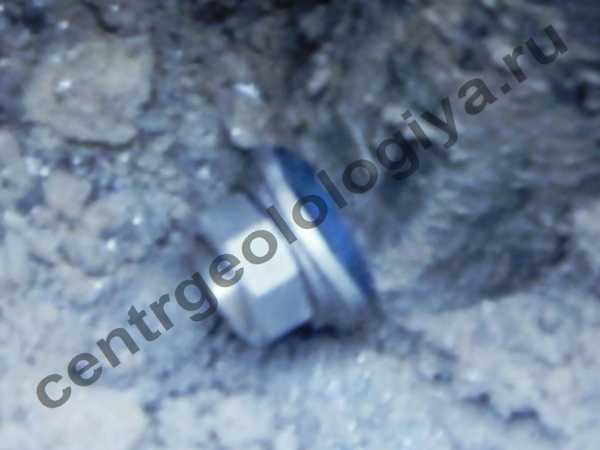

11. Одеваем уплотнительные резинки и закручиваем гайку до упора

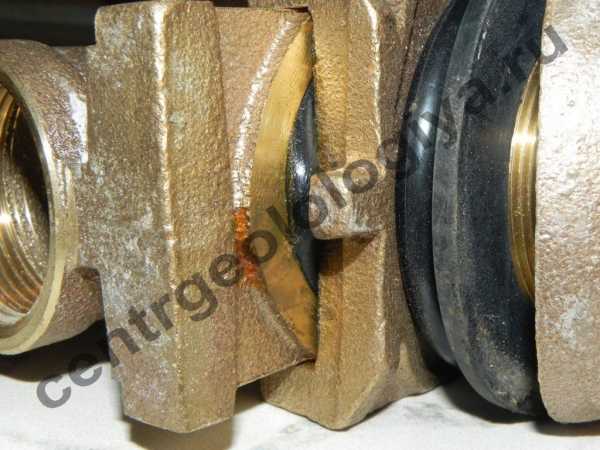

   И еще один не маловажный момент, остерегайтесь подделок скважинных адаптеров

   Появились скважинные адаптеры китайского производства, которые внешне почти не отличаются от оригиналов, но при этом имеют значительно меньший вес.

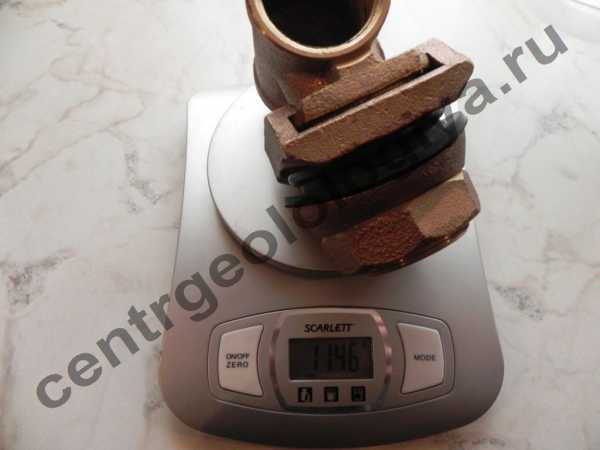

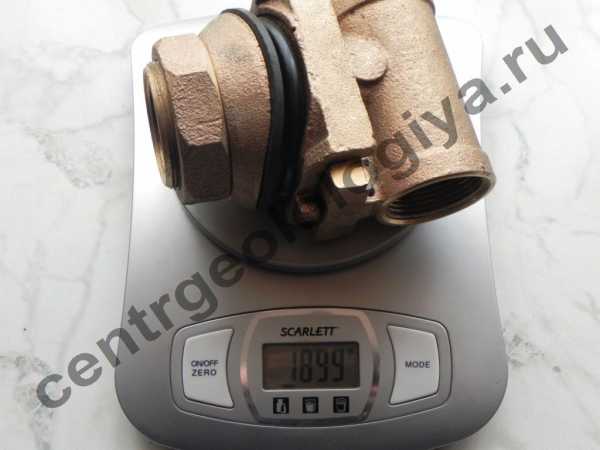

   Вес адаптера «ROBOTA» 1 ¼ дюйма (производства Швеция)

   И точной копии из Китая, более легкого и хрупкого.

   Были случаи обрыва  тяжелого насосного жгута и выходу из строя артезианской скважины.

Замена скважинного насоса

Следующий этап установка насоса.

centrgeologiya.ru

Адаптер для скважины или кессон, обвязка скважины

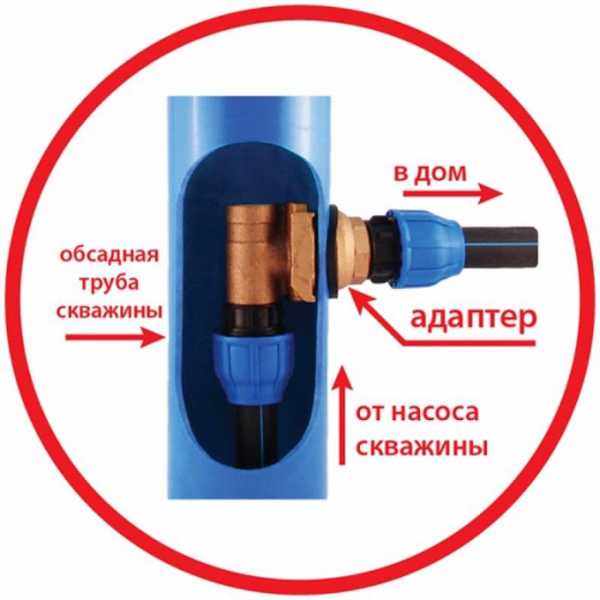

Адаптер для скважины – устройство, которое обеспечивает вывод труб водопровода через обсадную трубу. С помощью его можно обеспечивать полноценный вывод ниже уровня промерзания земли с соблюдением герметичности соединений как труб водопровода, так и обсадной трубы.




Содержание статьи



Адаптер — простое устройство, в котором всего лишь две части. Установка первой делается в отверстии обсадной трубы сквозь герметизирующие уплотнительные кольца с последующей фиксацией снаружи накидной гайкой.

Вторая же часть с подключенным насосом и трубой ПНД с помощью специальной штанги вдевается в салазки неподвижной части. Именно данная стыковка обеспечивает герметичное и прочное соединение-переход вертикального и горизонтального участков водопровода с их выводом сквозь обсадную колонну наружу.










Достоинства скважинного адаптера

Недостатк и и преимущества адаптера для скважины будут рассмотрены именно для того случая, когда это приспособление устанавливается в качестве нормальной альтернативы кессону.

Скважинный адаптер, в сравнении с кессоном, обладает множеством достоинств. В первую очередь, его стоимость в пять-шесть раз меньше, при намного более быстром и простом осуществлении монтажных работ.

Установка скважинного адаптера делается без сварочного оборудования с гораздо меньшим объемом земляных работ. Установка адаптера возможна даже тогда, когда подземные коммуникации расположены на минимально допустимом расстоянии от специальной обсадной колонны.

Кроме того, ваша скважина будет полностью скрыта от любопытных посторонних глаз.





Недостатки

Для изготовления скважинных адаптеров, как правило, используется латунь, от качества металла при этом во многом зависит надежность оснащения. При любых признаках окисления металла в местах стыковки отмечается сильное заедание двух частей, которое приводит к невозможности извлечения насоса. В итоге приходится выкапывать и затем отрезать обсадную трубу, а после этого приваривать ее опять или устанавливать кессон.

Для нормальной герметизации в адаптере используются резиновые прокладки, которые имеют меньший срок службы, нежели латунь. При их преждевременном выходе из строя приходится все-таки раскапывать котлован для осуществления замены.

Часто возникают проблемы с прокладкой, находящейся снаружи и непосредственно контактирующей с землей.

Еще один минус адаптера — все оборудование, размещенное в кессоне, нужно будет устанавливать в отдельном помещении в доме. Обычный слив воды на зиму также отличается, если в кессоне вы лишь поворачиваете кран и сразу сливаете воду, то тут придется повозиться.

Кроме того, невозможно будет подключить различные дополнительные источники водозабора из скважины.

Кессон или адаптер?

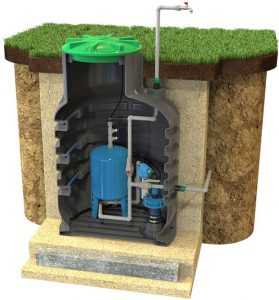

Обустраивая скважину практически всем владельцам участков необходимо делать выбор между кессоном и адаптером, в результате чего, рождается очень много кривотолков и вопросов. Существующая в интернете информация является довольно противоречивой, потому что каждый из производителей и монтажников отстаивает именно свое оборудование.

Скважинный адаптер – это довольно юное изобретение, которое массово используется в нашей стране всего лишь пару лет. Вполне очевидно, что у кессона более примитивное устройство, применяемое на протяжении столетий и прошедшее настоящую проверку временем.

Бесспорным плюсом скважинного адаптера можно назвать простоту конструкции и монтажа при достаточно высоком качестве. Но простота в данном случае еще не обозначает надежность. Насколько все монтажные работы по установке такого адаптера являются простым, настолько сложным назвать можно обслуживание и ремонт. Ну а надеяться на то, что адаптер будет работать стабильно и долго не приходится, так как резиновые прокладки очень быстро выходят из строя, а для их замены необходимо рыть котлован.



Никто не ответит также на вопрос, насколько долго будет поддерживаться полноценная герметичность соединенных частей адаптера, во время появления коррозии. В подавляющем большинстве случаев ответ на данный вопрос получает потребитель в ходе эксплуатации, и не всегда данный ответ будет позитивным.





Заключение

Адаптер для скважины будет эффективным для тех, кто собирается сэкономить деньги на устройстве скважины – это считается единственным преимуществом перед кессоном. Если же рассмотреть все остальные эксплуатационные параметры, то станет вполне очевидным, что скважинный адаптер существенно уступает кессону.

Несмотря на простоту установки и невысокую цену скважинного адаптера кессон обладает значительным преимуществом, поскольку затраты на всю его дальнейшую эксплуатацию, а также обслуживание являются минимальными. Во время установки адаптера для скважины его общие эксплуатационные расходы могут существенно превысить средства, нужные для устройства кессона.



Автор статьи: Сергей Юшков, написано статей: 835. Комментировал: 412.
Задавайте вопросы в комментариях, делитесь своим опытом, так же принимается любая конструктивная критика, готов обсуждать. Не забывайте делиться полученной информацией с друзьями. — Подробнее..

www.allremont59.ru

Скважинный адаптер что это такое

Адаптер для скважины: конструкция, установка, преимущества

Обустройство системы водоснабжения частного дома или дачи с помощью бурения скважины сегодня пользуется большой популярностью. Связано это с автономностью, относительно недорогим способом завести воду в дом и достаточно высоким качеством воды из скважины по сравнению с водопроводной.

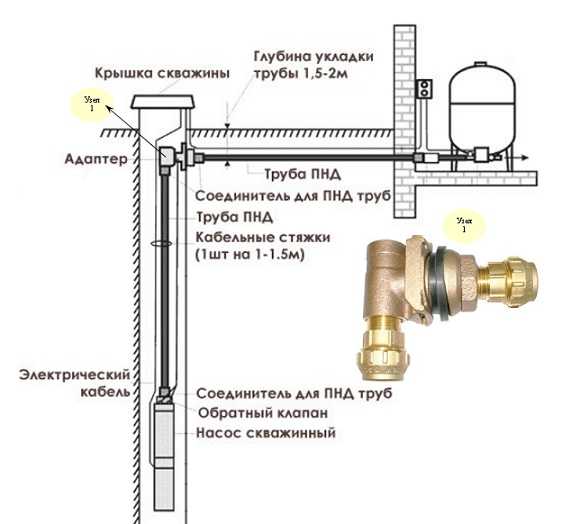

Типичная схема обустройства современной скважины достаточно проста и конструктивно ее можно поделить на следующие блоки:

• Обсадная труба скважины, которая предназначена для ее защиты от осыпания и размещения в ней погружного насоса;
• Погружной насос, опускаемый в скважину на требуемую глубину;
• Трубопровод, подключенной к насосу;
• Узла подключения трубопровода к насосу и в дом.

К обустройству сопряжения части трубопровода от насоса и трубопровода, идущей в дом, предъявляются определенные требования, к основным из которых можно отнести надежность соединения, простоту обслуживания, а также нахождение этого узла ниже глубины промерзания грунта. Решают эту задачу двумя путями:

• С помощью установки кессона на скважину;
• При помощи скважного адаптера.

Если кессон является распространенным и традиционным решением, скважные адаптеры только начинают приобретать популярность и о них следует сказать отдельно.

Что такое скважинный адаптер

Скважный адаптер, по своей сути, – это переходник между выходом, идущим от погружного насоса и трубопроводом, подводящей воду в дом, который позволяет организовать это соединение через стенку обсадной трубы. Конструктивно представляет собой угловой переходник, к нижней части которого крепиться трубопровод к насосу, к боковой части – трубопровод, подводящая воду в дом. В верхней части детали есть резьбовое соединение под монтажную трубу, а также отверстие под страховочный трос.

Через обсадную трубу адаптер пропускается в заранее проделанное на требуемой глубине от поверхности грунта отверстие, которое герметизируется прокладками с обеих сторон.

Благодаря такой простой конструкции и тому, что скважинный адаптер размеры имеет небольшие, его легко можно установить в обсадную конструкцию, диаметр которой определяется размерами погружного насоса. Никаких дополнительных требований к диаметру и материалу обсадной конструкции использование переходника не накладывает.

Как выполняется монтаж скважинного адаптера

Монтаж скважного адаптера не требует специфического оборудования и навыков, и производится в следующем порядке:

• На требуемой глубине относительно уровня грунта в обсадной трубе сверлиться отверстие, например, при помощи буровой коронки, таким диаметром, чтобы через него свободно прошел боковой отвод переходника.
• Далее, определяется длина трубного соединения от уровня установки переходника до глубины погружения насоса, после чего оно и крепиться к входному отверстию переходника.
• Подвязывается страховочный трос, прикручивается отрезок монтажной трубы, при помощи которой переходник будет подводиться к месту установки.
• Опускается насос в скважину, при помощи монтажной трубы выход изделия продевается через отверстие в обсадной трубе. Обратите внимание, что предварительно на него требуется надеть внутреннее уплотнительное кольцо.
• Снаружи на вывод детали одевается внешнее уплотнительное кольцо, далее обжимное кольцо и затягивается фиксирующая гайка.
• После фиксации переходника, можно подключать коммуникации, идущие к дому.

После проверки работоспособности системы автономного водоснабжения установка скважинного адаптера считается законченной. Вам останется только выкрутить монтажную трубу и закрыть обсадную трубу защитной крышкой.

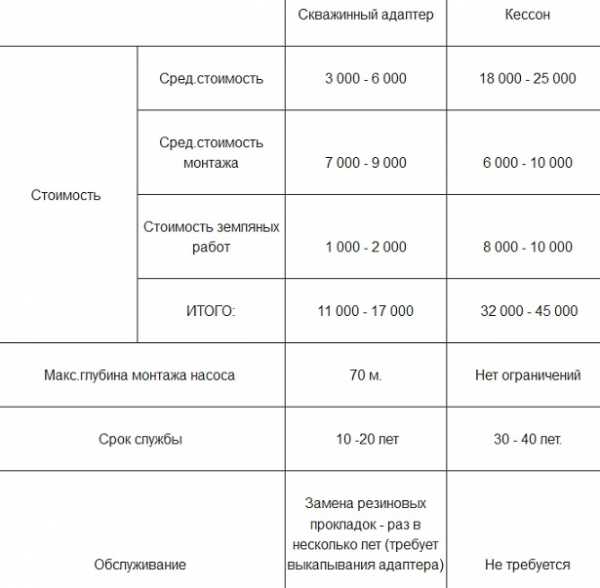

Что лучше, кессон или скважинный адаптер

Когда перед вами возникает задача оборудования новой скважины, вполне естественно, что требуется провести поиск оптимального варианта. Учитывая то, что кессон и скважный адаптер – это две разные технологии организации подключения к скважине ниже глубины промерзания, однозначно ответить, какая из них лучше, просто невозможно.

Тем не менее, по сравнению с установкой кессона, монтаж скважного переходника:

• Требует меньше трудозатрат;
• Обходится намного дешевле как в плане оплаты работы по его монтажу, так и в плане закупки оборудования и материалов;
• Быстро устанавливается на скважину;
• Требует минимального обслуживания.

Кроме того, установка переходника практически исключает возможность кражи насоса, поскольку перекрывает собой часть обсадной системы. Что касается долговечности конструкции, то при выборе изделия, изготовленного из латуни с хорошими прокладками, система не потребует вмешательства длительное время.

К недостаткам использования переходника для скважины можно отнести только неудобство его обслуживания, для которого его придется откапывать до глубины установки.

Как лучше поступить при установке скважного переходника

Тех владельцев недвижимости, кто привык делать большинство работ на своем участке самостоятельно, наверняка интересует вопрос, возможна ли установка скважинного адаптера своими руками. Простота решения и конструкции переходника позволяет смонтировать его с минимальными навыками в проведении сантехнических работ. Самой сложной операцией в данном случае может оказаться проделывание отверстия нужного диаметра в обсадной трубе.

Если же вы не сталкивались ранее с выполнением подобных работ, лучше доверить монтаж переходника специалистам, которые занимаются обустройством скважины. В любом случае, монтаж скважинного адаптера обойдется вам в разы дешевле, чем установка кессона.

Адаптер для скважины

Бурение скважины на участке позволяет получить индивидуальный источник водоснабжения, который будет обеспечивать дом и весь участок необходимым для бытовых и хозяйственных нужд количеством воды. Однако важно не только бурение самого источника, но и его качественное обустройство. И поможет в этом надёжный скважинный адаптер, а не габаритный кессон.

Подобное устройство представляет собой своеобразный переходник, предназначенный для плавного соединения труб водопровода ниже уровня промерзания грунта. Таким образом, адаптер для скважины снимает с хозяев необходимость тратить лишние средства на устройство кессона. То есть и насосное оборудование, и сами трубы водопровода по ходу от скважины к дому надёжно защищены от холода при помощи адаптера на скважину.



Адаптер для скважины имеет приемлемую цену, что позволяет экономить на обустройстве кессона у оголовка источника

Преимущества, которые несет в себе скважинный адаптер:

• Простота монтажа оборудования. Установить на скважинную обсадную трубу его можно даже своими руками без помощи специалистов.
• Отсутствие необходимости монтажа кессона. Переходник-скважинный адаптер автоматически является схроном для труб водопровода.
• Возможность изъятия насоса из скважины в любой момент. Поскольку монтаж помпы происходит исключительно к адаптеру скважины.
• Кроме того, сважинный адаптер является полностью герметичным переходником, что исключает протекание воды во время её перекачки и транспортировки по трубам водопровода. А это значит, что отпадает необходимость проведения ремонта обсадных труб в результате коррозии.

Важно: стоит отметить, что адаптер для скважины имеет приемлемую цену, что позволяет экономить на обустройстве кессона у оголовка источника. К тому же благодаря этому переходнику всю скважину можно устроить непосредственно в грунте, не нарушая ландшафтного дизайна на участке. Отзывы о таком устройстве источника самые положительные.

Принцип устройства адаптера-переходника



Схема установки адаптера на обсадную трубу скважины

Адаптер для скважины состоит из двух основных элементов, которые соединяются между собой резьбовым соединением. При этом герметичность переходника обеспечивают специальные резиновые прокладки.

Монтируется адаптер для скважины по принципу ласточкиного хвоста, то есть под углом. Одна часть переходника крепится к обсадной трубе снаружи ниже уровня промерзания почвы. К патрубку подсоединяется водопроводная труба нужного сечения.

Вторая часть адаптера скважины соединяется с трубой насоса и прикручивается к первому элементу, располагаясь с внутренней стороны обсадной трубы. Обе части переходника прочно сжимаются посредством гаечного ключа.

В современных точках продаж можно встретить скважинные адаптеры из таких материалов:

При этом отзывы положительные для всех трех перечисленных видов адаптеров.

Каждый из сплавов отлично справляется с длительным воздействием влаги и может быть использован для обустройства скважины.

Важно: адаптер для источника желательно монтировать к стальной обсадной трубе. Поскольку монтаж насоса производится непосредственно к переходнику, адаптер скважины перенимает на себя всю вибрационную нагрузку. А это некоторым образом сказывается на долговечности и монолитности обсадной колонны. При этом установка скважинного адаптера может производиться и к трубам из ПВХ, однако долговечность такой обсадной колонны будет в разы ниже.

Монтаж переходного оборудования



Перечень материалов для установки адаптера

Для того чтобы своими руками произвести монтаж адаптера скважины, необходимо подготовить:

• Сверло со специальной коронкой, при помощи которого можно сформировать отверстие в обсадной трубе, не нарушая её структуру и избегая появления острых зазубрин по краям отверстия;
• Гаечный ключ для соединения обоих элементов адаптера на скважину;
• Водопроводные трубы нужного сечения;
• Погружной насос.



Подготовка отверстия и фиксация адаптера

Важно: диаметр корончатой фрезы, при помощи которой будет проводиться сверление отверстия в обсадной трубе, должен полностью соответствовать диаметру патрубка переходника-адаптера на скважину. Этот момент является важным в создании герметичности всей водопроводной системы.

• Итак, монтаж и устройство своими руками переходника вместо габаритного кессона необходимо начинать с определения уровня промерзания грунта. Как правило, для средней полосы России этот показатель равен 1,5 метра. Чем ближе к северу, тем ниже уровень промерзания почвы.
• Теперь нужно откопать обсадную трубу на намеченный уровень и проложить на этом же уровне траншеи для устройства труб водопровода.
• На участке обсадной трубы со стороны дома формируем отверстие под адаптер на скважину. Как это сделать аккуратно и правильно, смотрите на видео ниже.
• В полученное отверстие вставляем первую часть переходника и соединяем её с водопроводной трубой. Таким образом, мы провели устройство основной части адаптера.
• Далее будем проводить своими руками монтаж ответной части. Он заключается в соединении элемента со шлангом погружного насоса.
• Опускаем в шахту скважины насос и с внутренней стороны обсадной трубы ответную часть переходника вставляем в отверстие. Фиксируем его снаружи обжимным кольцом.
• Осталось соединить обе части адаптера разводным ключом, проложив при этом резиновые уплотнители между двумя частями адаптера.



Соединение адаптера с трубопроводом

Важно: монтаж переходника для труб скважинного водопровода необходимо проводить, предварительно собрав в чистом сухом помещении насос. К нему подсоединяют кабели и шланг. После чего укладывают агрегат неподалеку от места проведения работ на чистое место. Это позволит избежать попадания грязи и мусора как в саму скважину, так и в насос.

При этом для облегчения монтажа внутренней части переходного элемента используют специальную трубу, которая вкручивается в основание переходника. После того как сам переходник будет соединен в единое целое, трубу снова вывинчивают и снимают. Используют её только для поднятия насоса на поверхность или проведения профилактических работ по обслуживанию адаптера.

Отзывы пользователей говорят о том, что при регулярном смазывании элементов переходника (1 раз в год) устройство способно служить от 10 и более лет.

Кроме того, не стоит забывать о страховочном тросе, на который монтируют насосное оборудование. Такое устройство агрегата позволяет снизить вибрационную нагрузку на сам переходник и обсадную трубу.
Видео о проведении работ «Скважинный адаптер. Установка и подключение»:

Что такое скважинный адаптер

Одной из важных коммуникационных магистралей в загородном доме является водопровод. Именно к его организации и обустройству нужно подходить с особой тщательностью, учитывая при этом все нюансы монтажа. Как правило, загородные жилища расположены на значительном расстоянии от коммунальных водопроводов.

И в этом случае оптимальным решением будет организация автономной подачи воды из скважины. А один из вариантов ее обустройства – это использовать адаптер для скважины. Устройство это появилось на строительном рынке сравнительно недавно, но уже успело приобрести своих сторонников и противников.

Что собой представляет адаптер

Прежде всего, стоит понимать, что адаптер на скважину представляет собой специальное приспособление, с помощью которого соединяется глубинный насос и подземная часть водопроводной магистрали, идущей непосредственно в дом.

Важный момент – от адаптера водопроводная магистраль проходит ниже уровня промерзания грунта! Таким образом, обеспечивается полная герметичность и невозможность замерзания системы водоснабжения. По сути, это своего рода угловой соединитель труб в водопроводной системе.

Конструктивные особенности

Чтобы понять, как устроен скважинный адаптер, прежде всего, стоит внимательно рассмотреть следующий рисунок.



Как видно, это приспособление состоит из двух основных частей:

• первая – герметично устанавливается на обсадную трубу;
• вторая – монтируется непосредственно к трубопроводу с насосом.

Герметичность соединения скважины с адаптером, обеспечивают специальные эластичные прокладки. Однако, в них кроется и самый главный минус устройства. Расчетный срок службы прокладок составляет 5-7 лет, а по факту может быть и меньше. А чтобы их заменить, придется разрывать котлован, чтобы добраться до адаптера.

Как функционирует

Принцип работы устройства, заключается в следующих важных моментах:

• водная масса поднимается из скважины верх по трубе;
• дойдя до места установки адаптера, которое расположено ниже уровня промерзания грунта, водный поток перенаправляется в магистраль, идущую к дому.

Фактически, функционирование этого приспособления достаточно простое, однако это не дает возможности перемерзать водопроводу в зимний период.

Какие существуют виды

Современный рынок скважинного оборудования, сегодня имеет весьма широкий ассортимент скважинных адаптеров, которые классифицируют в зависимости от материала изготовления. Принято различать следующие виды приспособлений этого типа:

• изделия из нержавеющей стали имеют высокое качество, а гарантийный срок эксплуатации составляет от 25 до 50 лет;
• устройства из бронзы могут прослужить до 25 лет, однако они отличаются высокой стоимостью;
• латунные изделия применяются исключительно для монтажа технических трубопроводов, так как им присуще стойкое выделение оксидов меди и цинка, а срок их использования составляет до 8 лет;
• изделия из dzr-материала, который является пищевым сплавом, стойким к окислению, имеют 25-летний срок эксплуатации.

Однако судить о надежности и долговечности адаптеров, мешает недостаток статистики. Поэтому, многие домовладельцы чаще делают выбор в пользу привычных кессонов и приямков.

Кто производит

В некоторых информационных источниках адаптеры для скважин классифицируют еще и по тому, кто является их изготовителем. Естественно, что продукция каждого производителя имеет свои особенности. Среди производителей, наиболее популярны такие бренды:

• продукция Vinkell отличительна тем, что оборудование имеет высокое качество фитингов, которые успешно могут применяться в загрязненных средах;
• особенностью торговой марки скважинных адаптеров Baker является то, что они применимы для подачи питьевой воды, так как исключительно изготавливаются из нержавеющей стали;
• бренд DebePumpar отличителен тем, что выпускает изделия европейского качества, которые успешно могут применяться в наших условиях, при этом их можно устанавливать выше уровня промерзания грунта, что, в значительной степени, облегчает установку этого устройства.

Если скважина будет обустраиваться при помощи адаптера – лучше всего покупать устройства проверенных производителей.

Характеристики адаптеров

К числу преимуществ использования адаптера для скважин смело можно отнести следующие важные моменты:

• простота обустройства водопровода;
• длительный срок использования приспособления;
• возможность скрытия скважины под слоем грунта;
• уникальные герметичные свойства;
• несущие свойства устройства, позволяют удерживать большой вес погружного насоса;
• сравнительно приемлемая цена изделия.

Что же касается недостатков применения адаптера для скважины, то здесь можно выделить ряд следующих аспектов:

• трудности при сливе воды из системы водоснабжения;
• засор между уплотнительными прокладками может привести к нарушению герметичности;
• не рекомендуется использовать при глубине скважины более 50 метров.

Как видим, малозначащих недостатков этого приспособления в сравнении с преимуществами значительно меньше, а это, в свою очередь, лишний раз подтверждает, что использование скважинного адаптера весьма существенно влияет на эффективность функционирования системы водоснабжения в целом.

Так что лучше: кессон или адаптер?

Когда заходит речь о том, что лучше установить, то многие обыватели, как правило, затрудняются с выбором. И это неудивительно! Ведь кессон – это устройство, проверенное годами, а скважинный адаптер – сравнительно новое изобретение.

Таблица сравнительных характеристик:

Проанализировав данные таблицы, с уверенностью можно сделать ряд следующих выводов:

• кессон имеет значительные преимущества, так затраты на его техническое обслуживание сведены к минимуму;
• установка адаптера не потребует затрат на монтажные и сварочные работы, он исключает возможность замерзания трубопровода;
• себестоимость его установки для автономного водоснабжения будет в 5–6 раз дешевле, чем выполнить монтажные работы по установке кессона;
• установку кессона должны производить исключительно специалисты, а выполнить монтаж адаптера для скважины может любой хозяин «с руками» в течение одного дня.



Как выполнить монтаж своими руками

Установка адаптера для скважины не составит больших трудностей обычному человеку. Для того чтобы успешно выполнить монтаж, необходимо выполнить ряд следующих последовательных действий:

• выполнить земляные работы. Это действие подразумевает то, что вокруг обсадной трубы нужно выкопать землю до уровня замерзания грунта, а также прокопать траншею для подвода труб к дому;
• подготовка устройства к монтажу подразумевает под собой очистку изделия от заводской смазки и надежную фиксацию уплотнительных прокладок;
• отверстие в скважине можно либо высверлить, либо вырезать газовым резаком. После этого, края нужно зачистить, чтобы плоскость была гладкой.

Непосредственный монтаж подразумевает следующий алгоритм действий:

• внешняя часть адаптера вставляется в обсадную трубу и выводится в просверленное отверстие;
• на него надевается прокладка, а затем закручивается гайка;
• основная часть устройства вставляется в скважину, при помощи куска трубы с резьбой на конце. Ее можно так и оставить в скважине, чтобы впоследствии было легче достать устройство;
• к внешней части подсоединяется водопровод.

Соединение двух частей скважинного адаптера нужно проводить достаточно аккуратно, так как уплотнительное кольцо может быть деформировано, или просто может упасть на дно скважины!

Расположение адаптера в обсадной трубе

Таким образом, установка адаптера на скважину делается довольно просто и быстро. Самое тяжелое – это разрыть котлован. Поэтому, среди всех вариантов обустройства скважины – этот получается самым простым и быстрым.

А для того, что бы еще раз понять, как правильно установить данное устройство, можно просмотреть видео:

Источники: http://stroikadialog.ru/articles/communikacii/adapter-dlya-skvazhiny-konstrukciya-ustanovka-preimushestva, http://vodakanazer.ru/vodosnabzhenie/skvazhiny/skvazhinnyj-adapter.html, http://kanalizaciyasam.ru/skvazhina/skvazhinnyj-adapter.html

rusbyr.ru

Скважинный адаптер

Скважинный адаптер является эффективным решением для обустройства скважины на воду. Представляя из себя сравнительно небольшое металлическое изделие, адаптер хорошо выполняет задачу по герметичному соединению трубы от насоса, поднимающего воду с горизонта, с трубой, направляющей воду в дом. Будучи компактными и очень простым, адаптер позволяет при необходимости поднять из скважины насос и колонну из трубы, троса и электрического кабеля для проведения профилактических или ремонтных работ.

Устройство скважинного адаптера

Адаптер состоит из двух частей, которые плотно смыкаются друг с другом, используя быстрое скользящее соединение типа «ласточкин хвост». К каждой из части адаптера соответственно присоединяются труба, подающая воду от насоса, и труба, отводящая воду к точкам водоразбора. Эти две трубы соединяются в адаптере под прямым углом. При совмещении частей адаптера соблюдается соосность отверстий, через которые пойдет вода, и необходимый уровень герметичности. Герметичность обеспечивается резиновыми уплотняющими кольцами.

Сегодня скважинные адаптеры в основном делают из бронзы, хотя существовали варианты из латуни, нержавеющей стали и других материалов. Бронза прочнее латуни, лучше противостоит коррозии, в том числе воздействию органических кислот. Очень важно, что бронза обладает антифрикционными свойствами, то есть имеет пониженный коэффициент трения. Это свойство материала выбрано не случайно, так как при некоторых условиях соединение «ласточкин хвост» очень трудно разъединить. Сверху на адаптере (на съемной части) есть резьба, которая используется для демонтажа. В резьбу ввинчивается труба, опущенная с поверхности, и с ее помощью пластиковая водоподающая труба, электрокабель, стальной трос и скважинный насос.


устройство скважинного адаптера

Преимущества скважинного адаптера

Основное удобство и выгода от использования скважинного адаптера проявляется при обустройстве скважины Вам не придется устанавливать габаритный и дорогой кессон, проводить довольно большие земляные работы. Размещается скважинный адаптер на глубине непромерзания. Для этого вокруг верхней части обсадной трубы выкапывается сравнительно небольшая яма, от которой к дому идет траншея, также выкопанная на глубине непромерзания.

Круглый год адаптер будет надежно защищен от любых внешних негативных воздействий почти двухметровым слоем почвы. Толщина почвы над адаптером зависит от глубины промерзания, в Подмосковье это около 1,8 м. Новые варианты адаптеров позволяют без проблем слить воду из системы перед консервацией на зиму. Небольшие размеры адаптера позволяют разместить его среди ранее проложенных подземных коммуникаций — водопроводной магистрали или электрического кабеля, что было бы невозможно в случае с кессоном.

И, конечно, самое главное достоинство адаптера — низкая цена. В сочетании с отсутствием трат на дорогой стальной кессон и большой котлован под него, суммарная экономия средств при использовании адаптера получается значительной.


скважинный адаптер в обсадной трубе

Недостатки адаптера

Практически всегда достоинства того или иного решения имеют негативную оборотную сторону. В случае со скважинным адаптером главный недостаток связан как раз с толстым слоем почвы, укрывающим адаптер от мороза и механических повреждений.

Невозможен оперативный доступ к адаптеру, то есть к месту соединения водоподающей трубы из скважины с трубой, ведущей к потребителю. А вероятность такой ситуации довольно велика, так как адаптер может потерять герметичность. Кроме этого бывает необходимость в проведении других профилактических или ремонтных работ, которые требуют непосредственный доступ к адаптеру и другим элементам системы подъема воды.

Существуют ограничения по выбору диаметра насоса. Дело в том, что неподвижная часть адаптера на несколько сантиметров выдаётся внутрь обсадной трубы, что может помешать использовать насосы большого диаметра. Нет возможности подключить дополнительные источники водопотребления — второй дом, баня, полив и т.д. Второе подключение приходиться делать в доме и уже оттуда выводить трубу к потребителю.


труба от адаптера в траншее

Условия работы и надежность адаптера

В каких условиях работает адаптер? Что с ним может произойти под землей? Представьте себе тяжелый скважинный насос, десятки метров водопроводной трубы (причем, труба наполнена водой), электрический кабель и стальной страховочный трос — все это в сумме имеет очень большой вес, что является серьезным испытанием для механической прочности адаптера. Именно поэтому адаптер не рекомендуется использовать при глубине опускания насоса более 70 м. В этом случае две небольшие металлические детали могут не выдержать всей нагрузки.

Кроме этого, чем больше вес, тем сильнее детали адаптера заклиниваются между собой, ведь «ласточкин хвост» имеет треугольную конфигурацию, то есть одна деталь, заходя в другую, соединяется враспор. В таких условиях при долгом нахождении в обсадной трубе в условиях большой влажности части адаптера «прикипают» друг к другу и порой их очень сложно разъединить. После нескольких циклов по разъединению-соединению место контакта двух частей адаптера разбалтывается, резиновые уплотнители теряют герметизирующие свойства.

При использовании адаптера все водоподъемное оборудование, которое могло бы без проблем поместиться в кессоне, придется разместить в доме. Это особенно неудобно для проживающих в небольших строениях.

www.biiks.ru

назначение, устройство и принцип работы

Адаптер для скважины или скважинный адаптер – это специальное приспособление, которое позволяет вывести водопроводную трубу через обсадную трубу скважины и делать это ниже глубины промерзания земли. Изначально задумка должна была реализовать поворот трубы из скважины под углом и само устройство должно было быть разборным. Первые разработки начались в 60-х годах прошлого века. Адаптер претерпел множество изменений, пока не достиг того вида, с которым мы знакомы.

Адаптер Unipump BPA 1″

Джон Бейкер, основатель одноименной фирмы Baker, разработал адаптер, который понравился своей простотой конструкции и одновременно надежностью. Это потом появится еще одна фирма – Debe – прославившаяся своими разработками. Потом к адаптеру интерес несколько угас и вновь возобновился в начале нынешнего века. Кессон, как основное оборудование для незамерзания скважины, был практически полностью вытеснен адаптерами.

Устройство и принцип работы

Адаптер состоит из двух частей. Первая надежно закрепляется на обсадной трубе посредством накидной гайки. Для уплотнения используются резиновые прокладки. Вторая часть соединяется внутри подсадной трубы через крепление. Таким образом достигается немаловажный плюс устройства – минимум соединений и при этом совершенно не теряется герметичность такого вида соединения.

В случае, когда водоносной системой не нужно пользоваться длительное время, адаптер позволяет без особых усилий слить воду: достаточно разъединить соединение и вся вода сольется внутрь скважины.

Преимущества

• Устройство относительное недорогое при всех своих положительных качествах. К примеру, если адаптер сравнивать с кессоном, то стоимость второго значительно выше, а работы по установке также вряд ли обрадуют;
• Простой монтаж. Если сравнивать тот же кессон, то для его установки требуется немало усилий и времени. Адаптер же вполне позволяет осуществить установку самостоятельно, без привлечения специального оборудования или дополнительной силы;
• Надежность конструкции. Адаптер является герметичным устройством. Уплотнительные резиновые кольца позволяют добиться высокой герметичности, а значит, скважина надежно защищена от проникновения фунтовых вод;
• Универсальность. Адаптер применим даже в таких случаях, когда в непосредственной близости к скважине находятся другие постройки, которые могут стеснить работы. Также нельзя забывать, что повышение грунтовых вод негативно сказывается при использовании кессона, тогда как адаптер не реагирует на такой фактор.

Разновидности

Контрукция скважинного адаптера

Конструкционно адаптеры довольно схожи между собой, даже если брать к примеру разных производителей. Однако условно их можно классифицировать на четыре группы в зависимости от материала, из которого они изготовлены:

1. Бронзовые. Самый первый вид и самый распространенный в свое время из-за отсутствия коррозии. Однако на современном этапе запрещен во многих странах из-за высокого процентного содержания свинца в составе бронзы. На постсоветском пространстве продолжается использование бронзовых устройств, однако чаще это адаптеры кустарного производства.
2. DZR. Материал под такой странной аббревиатурой являет собой сплавы на основе латуни, которые также являются пищевыми и крайне устойчивы к коррозии. Адаптеры из этого материала в основном распространены в США и Европе.
3. Адаптеры из нержавеющей стали. Такие устройства изготавливаются только из пищевой нержавеющей стали, которая стойкая к воде любой жесткости, однако реагирует на воду с высоким содержанием соли.
4. Латунные. Даже в чистом виде латунь способна к окислению, поэтому такие адаптеры постепенно исчезают с рынка, как и бронзовые.
5. Пластиковые. Самый недорогой вид адаптеров, однако, и самый ненадежный из всех представленных.

Недочеты конструкторов

Если почитать отзывы в сети или просмотреть видео, то можно заметить, что к таким устройствам некоторые потребители относятся с осторожностью. Проанализировав определенные изъяны в конструкциях адаптеров, и основываясь на отзывах пользователей, можно выделить несколько недочетов:

• Резиновые уплотнители могут выйти из строя. Это мнение сугубо теоретическое и не может отнестись ко всем производителям адаптеров. Например, адаптер для скважины Vinkell позиционируется как самый надежный в плане использования резиновых уплотнителей, а адаптер Debe – в плане материала корпуса.
• Адаптеры желательно периодически разбирать. В данном случае достаточно раз в месяц или пару месяцев поднять и тут же опустить насос. Тогда место соединения не сможет закиснуть.
• При использовании не одной, а нескольких водогонных систем по участку или доме при использовании адаптера любого производителя невозможно осуществить частичный слив жидкости. При разъединении устройства вода будет стекать со всех систем.
• Трос, которым выполняется подъем или спуск насоса, не держит его в рабочем состоянии. Эту роль выполняет адаптер. В таком случае возможен преждевременный износ или нарушении герметизации соединения из-за постоянной микровибрации от насоса.
• Кессон хоть и был оттеснен адаптером, но все же способен вместить все необходимые для работы системы устройства. Адаптер же в данном случае – не более чем переходник.

Можно долго ломать голову над вопросами нужен или не нужен адаптер. Одни потребители хвалят его возможности, другие считают его едва ли не бесполезным приспособлением. Решать каждому и выводы делать тоже, однако не стоит забывать, что аналогов не так уж и много у адаптера. Учитывая большее количество плюсовых качеств и отталкиваясь от отзывом потребителей, это устройство рекомендуется к использованию.

energomir.biz
