Аэратор для вентиляции – прочное, надежное и эффективное устройство

Содержание

диаметр, установка, количество, монтаж, схемы, правила размещения

Аэраторы для плоской кровли необходимы для вывода лишней влаги из-под кровельного пространства.

Аэраторы (дефлекторы, флюгарки и т. п. ) применяются при устройстве «дышащих» кровель
и санации кровли. Предназначены для отвода водяных паров проникающих под гидроизоляционный слой кровли.

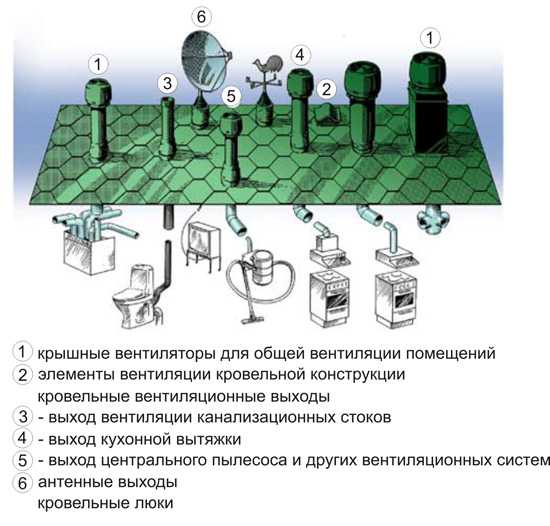

Понятие аэраторов довольно широко, они применяются в канализационной системе, аквариумах и т.п., а также на крышах с различным кровельным покрытием и уклоном.

Классическая плоская крыша представляет собой основание с уложенным гидроизоляционным ковром из рулонных кровельных материалов в целях предотвращения воздействия атмосферных осадков. Для плоской кровли данное устройство очень актуально, так как способствует предотвращению разрушения кровельного ковра в связи с образованием и скоплением влаги и конденсата со стороны внутренних помещений, а также проникновения осадков сквозь микротрещины в кровельных материалах.

Влага в подкровельном пространстве: причины

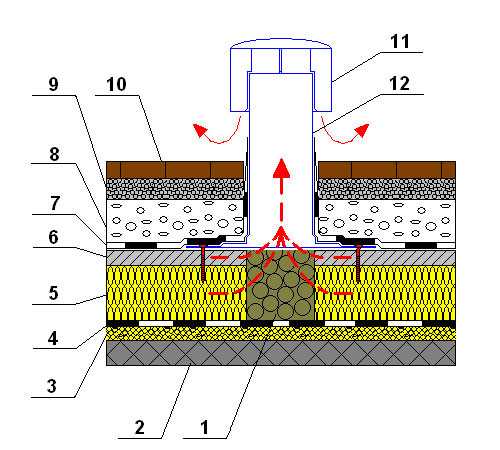

Схема устройства аэратора для эксплуатируемой кровли: 1 – керамзит; 2 – железобетонное перекрытие; 3 – легкий бетон – разуклонка; 4 – пароизоляция; 5 – утеплитель; 6 – стяжка; 7 – гидроизоляция; 8 – засыпка из промытого гравия; 9 – тротуарная плитка; 10 – защитный колпак; 11 – корпус аэратора.

Монтаж мягкой кровли популярен как в гражданском, так и промышленном строительстве. Классическая установка сравнима со «слоеным пирогом», состоящим из железобетонного перекрытия, пароизоляционного слоя, цементно-песчаной стяжки, утеплителя, снова цементно-песчаной стяжки, гидроизоляционного слоя и кровельного материала. Основная проблема, возникающая в процессе эксплуатации мягкой кровли, — вздутие материала покрытия и в результате образование протечек. Установка аэратора способствует минимизации и даже исключению риска подобных проявлений.

Вздутие — результат проникновения паров влажного воздуха из помещений верхних этажей в подкровельное пространство. В результате, в случае наличия дефектов, в пароизоляционном слое в цементно-песчаной стяжке и утеплителе образуется конденсат.

Этот процесс отрицательно влияет на теплопроводность утеплителя. Кроме того что намокание утеплителя увеличивает расход тепла почти в 2 раза, в непроветриваемом подкровельном пространстве образуется плесень. Потери тепла влекут за собой рост расходов на отопление, плесень же способствует развитию всевозможных заболеваний.

Исходя из вышеизложенного, монтаж аэратора при организации плоской кровли необходим.

Влага в подкровельном пространстве: необходимость просушки

Схема устройства аэратора для неэксплуатируемой кровли: 1 – керамзит; 2 – железобетонное перекрытие; 3 – пароизоляция; 4 – утеплитель; 5 – стяжка; 6 – нижний слой гидроизоляции; 7 – верхний слой гидроизоляции; 8 – корпус аэратора; 9 – защитный колпак.

Влага и конденсат, скопившиеся в цементно-песчаной стяжке и утеплителе, в результате низких температур замерзают и, увеличиваясь в объемах, способны разрушить прослойки стяжки, гидроизоляции и кровли. В целях уменьшения скопления влаги в подкровельном пространстве мягкой кровли на крышу устанавливают аэраторы.

Если влаги и конденсата скопилось много, то, прежде чем осуществлять ремонт, необходимо просушить подкровельное пространство. Для этого производят полный демонтаж мягкой кровли и замену всех ее элементов. Операция довольно затратная, поэтому можно пойти по другому варианту — установить кровельные аэраторы турбинного типа. Они позволят быстро просушить утеплитель и удалить конденсат без дорогостоящего ремонта. Скорость испарения будет зависеть от аэраторов и создаваемой ими циркуляции воздуха.

Летом температура на поверхности мягкой кровли может достигать 90°С, а под ней — 70°С. Очень важно, чтобы эти разные по температуре воздушные массы перемешивались, тогда будет происходить испарение влаги. Аэраторы для плоской крыши вполне справятся с подобной задачей. Просушка всех слоев мягкой кровли позволит восстановить их свойства и функции.

Аэраторы: виды и установка

Аэраторы для кровли производятся различных размеров и модификаций, но цель у них едина — удаление влаги и конденсата, проветривание и вывод влажного воздуха. Установку можно осуществлять как в процессе строительства, так и в процессе эксплуатации крыши. В случае ремонтных работ необходимость монтажа аэраторов обусловлена предотвращением процессов гниения кровельных материалов и образования протечек.

Схема устройства аэратора для инверсионной кровли: 1 – керамзит; 2 – железобетонное перекрытие; 3 – легкий бетон – разуклонка; 4 – пароизоляция; 5 – утеплитель; 6 – стяжка; 7 – гидроизоляция; 8 – дренажирующий слой; 9 – засыпка из промытого гравия; 10 – тротуарная плитка; 11 – защитный колпак; 12 – корпус аэратора.

Корпус изделия должен быть выполнен из устойчивого к коррозии и перепадам температур материала. Наиболее популярны сегодня:

пластик;
нержавеющая сталь.

Количество необходимых аэраторов обусловлено их техническими характеристиками, площадью крыши, концентрацией конденсата и влаги, а также состоянием кровельного покрытия. На мягкой кровле аэраторы размещают равномерно по всей площади. Как правило, данные устройства способны выдерживать температуру от — 50°С до 90°С.

Если внутренние помещения специфичны, это бани, бассейны, прачечные и т.п., количество необходимых аэраторов лучше рассчитать на этапе проектирования.

Вентиляция кровельного покрытия обеспечивается путем установки вентиляционных патрубков. Этот процесс несложен и вполне реален для выполнения своими руками. Данные аэраторы представляют собой трубы, изготовленные из прочного полиэтилена, в диаметре от 6 до 12 см, накрываемые зонтиком, дабы избежать возможности попадания внутрь влаги от атмосферных осадков (дождь, роса, туман, снег и т. д.).

В процессе монтажа на крыше в определенном месте делают отверстие, достигающее до утеплительного слоя. Диаметр отверстия должен быть либо меньше, либо такой же, как у аэратора (вентиляционного патрубка), но не больше. Если утеплитель мокрый, его предварительно следует заменить. Низ аэраторной трубы смазывается мастикой и крепко прижимается к основанию мягкой кровли. Помимо данного крепления, юбку аэратора фиксируют в нескольких местах по окружности саморезами. У низа вентиляционного патрубка необходимо организовать дополнительную гидроизоляцию.

kryshikrovli.ru

предназначение этих устройств и их установка

При монтаже мягких кровель должны соблюдаться все мелочи, поскольку любая из них может лишить крышу возможности исполнять свое основное предназначение – защищать строение от осадков. Такое случается довольно регулярно, и даже малейшие протекания в сочетании с другими причинами формирования влаги выливаются в сырость в доме, нарушения целостности кровли, образование сосулек на карнизах. Однако присутствие небольшого количества влаги в подкрышном пространстве можно нейтрализовать, а кровельный пирог просушить, устанавливая аэраторы, которые представляют собой каналы искусственной вентиляции.

Содержание статьи

Откуда появляется влага и в чем состоит ее опасность

Формирование влаги в объеме, расположенном под крышей, обусловлено двумя основными причинами:

во-первых, скоплениями пара, образующегося вследствие жизнедеятельности проживающих в доме людей;
во-вторых, зачастую имеющими место небольшими проникновениями воды, подтекающей снаружи кровли.

Повышенная влажность чердачного помещения крайне негативно влияет на состояние мягкой кровли, снижает эффективность теплоизолирующего слоя, постоянно аккумулирующего влагу. Все это может вылиться в итоге в разрушение структуры кровельного материала и обусловить значительные протечки кровли.

Аэраторы и их роль

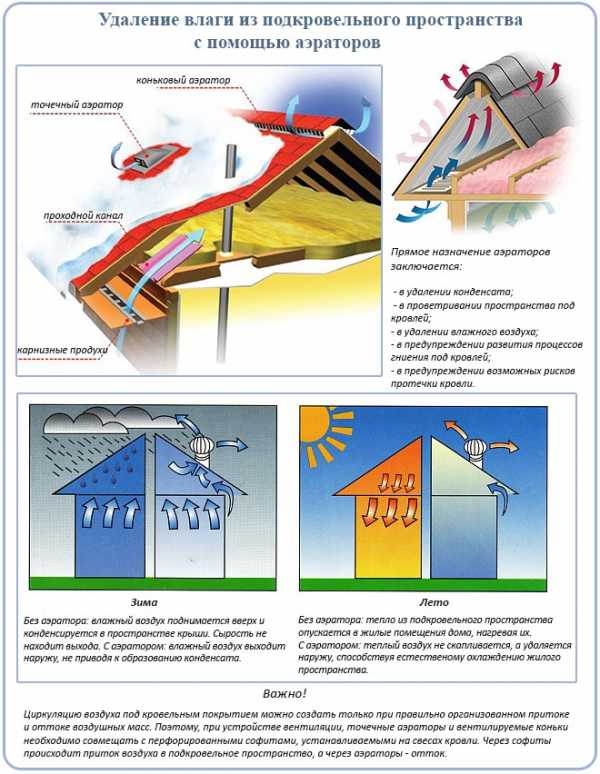

Как уже стало понятно в самом начале статьи, аэраторы обеспечивают эвакуацию избытков влаги, скопившейся под кровлей.

Каким же образом функционируют эти устройства? Их работа основана на элементарных законах физики. Пары, имеющиеся под крышей, выбрасываются наружу через полость аэраторов, благодаря возникающей в них силе тяги.

Установка аэраторов актуальна тогда, когда речь идет о теплых чердаках. Если же чердак холодный, то имеющиеся там пары удаляются за счет постоянно циркулирующих сквозняков. Такую неуправляемую вентиляцию нельзя использовать на теплых чердаках, поскольку это стало бы причиной нарушения температурного режима внутри помещения.

Для обеспечения функционирования аэраторов в карнизах оборудуются вентиляционные продухи, обеспечивающие приток свежего воздуха. При нормальной работе этих устройств обеспечивается эффективные просушивание и вентиляция кровельного пирога.

Наиболее верным решением является монтаж аэраторов непосредственно в ходе строительства, а не в случае обнаружения повреждений кровли, обусловленных обилием скапливающейся подкрышной влаги.

Разновидности аэраторов

Пластиковые аэраторы, монтируемые на мягкую кровлю, являются ударопрочными, они способны выдерживать температурные перепады, воздействие ультрафиолета, не подвержены воздействию коррозии. Исходя из своего предназначения и конструкции, аэраторы подразделяются на:

коньковые;
точечные.

Аэраторы конькового типа обеспечивают непрерывную вентиляцию. Они устанавливаются на всю длину коньков и имеют фильтрующие элементы, исключающие попадание под крышу снега, пыли и насекомых.

Точечные аэраторы могут устанавливаться в любых точках крыши. Они имеют грибовидную или коробчатую конструкцию, состоящую из вентиляционной трубы и защитного колпака. Нижний край скатных точечных аэраторов имеет скос, обеспечивающий его корректную установку и плотное примыкание к кровельному материалу.

Поскольку конструкция аэраторов различна, различна и технология их установки на кровлю.

Установка коньковых аэраторов

Так как особых расчетов при монтаже таких аэраторов, покрывающих всю длину конька, не требуется, их монтаж является наиболее простым. Данная разновидность устройств способна эффективно обслуживать крыши, уклон которых составляет 12-45°. В ходе их установке должны соблюдаться следующие условия:

аэратор должен венчать всю длину конька, а его сегменты следует объединять в единую конструкцию;
устройство должно покрываться коньковыми кровельными элементами, что обеспечивает адаптацию его внешнего вида к общему виду кровли;

приток свежего воздуха должен обеспечиваться продухами, оборудуемыми на свесах кровли.

При монтаже аэраторов конькового типа работы производятся с соблюдением следующей очередности:

На коньке циркулярной пилой вырезается один вентиляционный паз (по вершине) или два вентиляционных паза (с обеих сторон конька) шириной 3-8см. Прорези должны заканчиваться на расстоянии 30см от края конька.
В оконечностях конька, где вентзазор не прорезался, укладываются коньковые элементы кровли.
При установке аэратора его сегменты, объединяемые в единое целое, закрепляются шурупами.
Аэратор укрывается коньковыми элементами кровельного материала.
Стыки с кровлей тщательно герметизируются.

Порядок выполнения работ представлен на следующей иллюстрации:

Установка точечных аэраторов

Аэраторы этого типа могут устанавливаться в любом из следующих случаев:

на кровлях плоских и тех, величина уклона которых не превышает 12°;
с целью придания большей эффективности кровельному аэратору, уже имеющемуся в составе кровли;
при невозможности установки конькового аэратора.

При их установке должны соблюдаться следующие условия:

при скатной установке, точечные аэраторы должны быть удалены от конька на 50-80 см;
свесы кровли должны быть оборудованы продухами;
количество устанавливаемых аэраторов определяется на основе условия, что одно устройство способно обслужить 5-100м² крыши, что зависит от его формы и диаметра.

Порядок установки:

В крыше вырезается отверстие, соответствующее форме аэратора и его размерам.
Трубка аэратора закрепляется на поверхности кровли.
Производится гидроизоляция стыка.
Юбка устройства перекрывается элементами кровельного материала.
На юбку надевается аэраторная сетка, а само устройство покрывается защитным колпаком.

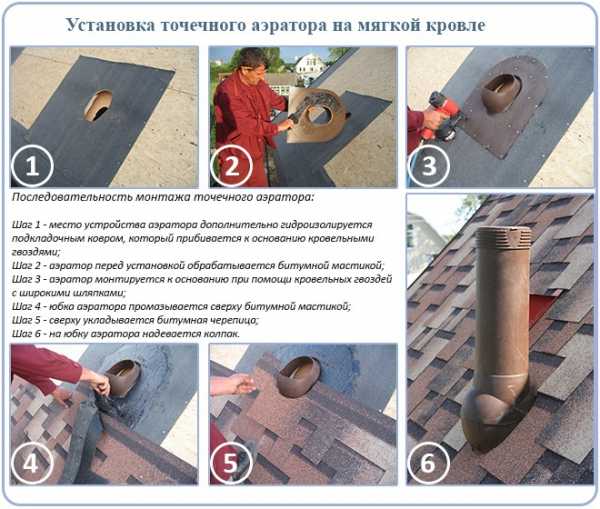

Все эти операции представлены на следующей иллюстрации:

На двух следующих видео представлен процесс установки точечного аэратора на плоской крыше:

Таким образом, установить аэратор любого типа достаточно легко. Это обезопасит кровлю вашего дома и обеспечит удаление избыточной влаги, находящейся в объеме теплого чердака.

Не забудьте, у вас есть возможность оставить комментарий по данной теме, воспользовавшись формой, имеющейся чуть ниже.

Автор статьи: Сергей Минеев, написано статей: 679. Комментировал: 2024.
Я вкладываю в написанные мной материалы всю свою душу и все свои знания в надежде, что это будет полезно посетителям нашего сайта. Буду очень признателен всем, кто решит написать свое мнение о моей работе, свои замечания и предложения в форме для комментариев, имеющейся после каждой из опубликованных мной статей. — Подробнее..

www.allremont59.ru

Аэраторы для кровли: тип конструкции, этапы монтажа

Негативное воздействие влажности на конструкцию кровельного пирога снижает срок эксплуатации крыши. Необходимо правильно организовать вентиляцию подкровельного пространства. Оптимальным решением будет установка аэратора.

Эти устройства обеспечивают принудительный отвод влажного воздуха при любых погодных условиях. Высота аэратора подбирается таким образом, чтобы он не скрывался под слоем снега.

depositphotos

Конструкция и разновидности

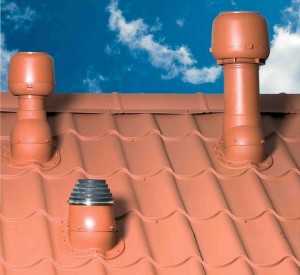

По внешнему виду аэраторы представляют трубу диаметром от 63 до 120 мм, которая сверху накрыта зонтиком, для защиты от атмосферных осадков. Место установки и количество устройств зависит от конструкции крыши, ее размеров.

В современном строительстве применяется несколько видов кровельных аэраторов:

точечные;
непрерывные;
турбинные.

Точечные устройства применяют в тех местах, где сложно обустроить вентиляцию: окна мансард, длинные скаты, ендовы.

depositphotos

Непрерывные устройства размещают по всей крыше в целом, они обеспечивают вентиляцию подкровлельного и чердачного пространства. Чаще всего используются коньковые устройства и вентиляционные ленты, которые монтируют в гидроизоляционный слой кровли.

Турбинные устройства представляют собой вытяжку с электрическим приводом, при их установке необходимо обратить внимание на уклон крыши.

При выборе аэратора необходимо учитывать тип материала, который был уложен на крышу. Производители выпускают изделия, точно повторяющие профиль кровельного покрытия.

К примеру, если крыша покрывается металлочерепицей, то лучше всего использовать плоские аэраторы. Если это профнастил, то придется учитывать высоту профиля, расстояние между ними. Почему это важно?

Плоскость кровли должна быть монолитной или с минимальными стыками, которые создают вероятность проникновения воды через них. Поэтому профиль монтажной плоскости должен точно соответствовать профилю кровельного материала. Только так можно достигнуть плотного примыкания двух плоскостей.

Процесс монтажа

Оптимальный вариант – это установка вентиляционных устройств при сооружении новой крыши. Но это не значит, что аэратор нельзя устанавливать на старую эксплуатируемую конструкцию.

Монтаж проходит в несколько этапов:

В крыше необходимо сделать отверстие до теплоизоляционного слоя. Диаметр отверстия соответствует диаметру аэрационной трубы. Обратите внимание, если утеплитель оказался влажным, то его лучше заменить.
Вокруг отверстия в кровельном материале надо нанести горячий битум или битумную мастику для защиты от протекания.
Далее по месту отверстия устанавливается монтажная юбка и труба аэратора. Юбка крепится к основанию крыши саморезами по всему периметру.
Нижнюю часть трубы необходимо гидроизолировать, используя ту же мастику.

На поверхности кровли, где устанавливается аэратор, не должно оставаться зазоров и щелей. Необходимо создать условия, которые исключат проникновение атмосферных осадков через установленный вентиляционный прибор.

Многим может показаться, что данный монтажный процесс не так сложен. Это видимая сторона дела. На практике, установка аэратора требует опыта и мастерства и доверить эту работу лучше профессионалам.

roof-project.com

Аэраторы для кровли: разновидности, правила монтажа

Кровля является важным элементом конструкции любого здания. Покрытие крыши выполняет основную функцию по защите всего сооружения от внешних физических и механических воздействий, прежде всего — атмосферных осадков. Сохранность и целостность кровли является важным аспектом комфортного проживания. Поэтому и были изобретены специальные устройства — кровельные аэраторы. Понять, какие аэраторы бывают, их основные функции и составные части, очень важно при проблемах, связанных с функционированием кровли.

Понятие «кровельный аэратор» и их классификация

Ассортимент кровельных покрытий на рынках достаточно велик. Каждый из видов имеет определенные характеристики и свойства. Но всем им присущ один общий минус – при эксплуатации образуется влажная среда, которая может привести к повреждению или выводу из строя самой кровли, либо части несущей конструкции. Поэтому для нее обязательной является принудительная вентиляция. Она осуществляется с помощью кровельных аэраторов – специальных устройств, удаляющих влагу из чердачного помещения, а также из труднодоступных мест, таких, как узлы стыковок с крышей или ливневкой (водосливом).

Кровельные аэраторы иногда именуют дефлекторами. Они состоят:

из небольшой трубы, диаметром не более 12 см, оборудованной крепежными приспособлениями
специальными элементами в виде колпаков
сеток для предотвращения попадания влаги, проникновения птиц и насекомых.

По техническому исполнению,функциям и предназначению кровельные аэраторы классифицируются как:

• точечные,
• непрерывные,
• турбинные.

Точечные

Точечные аэраторы монтируют в трудных для установки местах, например, в случаях крутых скатов или многоэлементных крыш. Удобны для кровли из шифера, черепицы.

Непрерывные

Непрерывные аэраторы считаются самыми распространенными. Размещаются по всей крыше и обрабатывают пространство под кровлей и все чердачное помещение. Монтируются в гидроизоляционном слое кровли через определенные промежутки. Расстояние зависит от размера дефлектора, материала покрытия крыши, площади чердачного помещения и т. д. Устройство свободно пропускают воздух и вентилируют даже сложные для доступа места. При этом они абсолютно нейтральны к влаге. Определенные сложности возникают с дизайнерскими вопросами. В простом случае проблема решается приобретением единого комплекта продукта и вспомогательных элементов к нему. Некоторые владельцы домов, напротив, обыгрывают применение аэратора как дополнительный архитектурный оформительский элемент. Все зависит от вкусов, желаний, индивидуальных предпочтений хозяев.

Турбинные

Турбинные дефлекторы работают в функции электрической вытяжки или устройства с электрическим вентилятором. Преимущественно используются на крышах имеющих наклон.

Особенно велика роль кровельного аэратора для крыш без скатов с нетвердым покрытием на основе мастик битума, такого материала, как изопласт или с использованием алюминиевой фольги. Как правило, они укладываются слоями. При попадании между ними воды в теплое время создается парниковый эффект. Пар отрывает часть кровли от основы или соседнего слоя, что приводит к вздутию покрытия и его разрыву. Иногда влага удерживается до минусовых температур. Замерзшая вода наносит еще больший урон кровле, повреждая стяжки, а также основу крыши.

Другие виды кровельных аэраторов

Специально для кровли с мягким покрытием разработан аэратор из полипропилена. Он прочен к ударам, воздействиям атмосферных осадков, перепадам температур и долговечен.

В крышах со скатами дефлекторы устанавливают в непосредственной близости к коньку (на расстоянии 60 см). При покрытии кровли металлической черепицей, аэратор устанавливаются на обоих скатах.

Монтаж кровельных аэраторов производится в теплую ясную погоду и, желательно, на этапе строительства здания или капитального ремонта кровли. Есть возможность модифицировать уже законченную кровлю, но в этом случае самое главное тщательно герметизировать все стыки между аэраторами и кровлей, так как некачественный монтаж может сам стать источником поступления осадков под кровлю. Для герметизации применяют битумную мастику или специальный герметик. Правильно выбранный кровельный аэратор позволяет сохранить как саму кровлю так и всю конструкцию крыши, что не грозит скорым капитальным ремонтом крыши и удлинит срок службы самой кровли.

proventilation.ru

Аэраторы для мягкой кровли: установка, особенности монтажа

Среди множества элементов конструкции крыши с мягким покрытием важнейшее значение имеют аэраторы мягкой кровли.

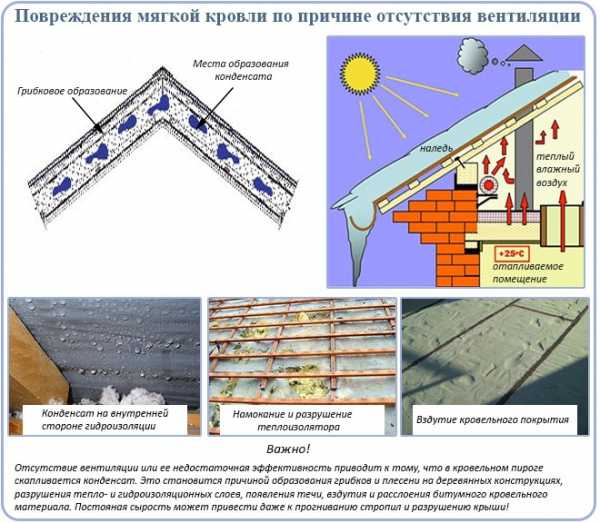

Это обусловлено тем, что при недостаточном проветривании внутреннего пространства крыши накапливается влага и конденсат внутри утеплителя и стяжки.

Это приводит к ухудшению теплоизоляции, появлению плесени, постепенному разрушению стяжки и гидроизоляционного слоя.

Как следствие, происходит вздутие мягкого кровельного покрытия. По этим причинам устанавливать мягкое покрытие крыш требуется аккуратно и внимательно, учитывая все технические нюансы.

Причины появления влаги и назначение аэраторов

Аэраторы для вентиляции мягкой кровли являются одним из обязательных конструктивных элементов таких крыш.

Они предназначены для предотвращения образования влаги, водяных паров внутри пространства, которое расположено непосредственно под кровлей, и отведения их наружу.

Несмотря на наличие изоляционных слоев в конструкции крыши, конденсат, водяные пары проникают туда двумя путями: изнутри и снаружи.

Во-первых, в процессе бытовой деятельности жильцов во время их пребывания внутри дома образуется пар, который поднимается, накапливается наверху, проникая под кровлю.

При столкновении теплого внутреннего пара с холодным воздухом окружающей среды образуется конденсат.

Такие капельки влаги «обрабатывают» металлические элементы крыши, обрешетку, стропила, утеплитель, методично разрушая их.

Во-вторых, в холодное время года из-за разности температур изнутри/снаружи с внешней стороны крыши образуется наледь.

Лед периодически подтаивает, вода просачивается в стыки, и мягкая кровля со временем начинает протекать.

При этом само покрытие покрывается трещинами, которые увеличиваются, а после разрушаются при замерзании воды внутри них. В результате целостное покрытие выходит из строя.

Летом, наоборот, ввиду прямого воздействия солнечных лучей внешнее покрытие нагревается до критических температур, а внутренняя влага стремится к испарению через кровлю.

Вследствие этого происходит вздутие, а в конечном итоге разрушение кровельных поверхностей.

Кроме таких проблем, набухание теплоизоляции снижает ее изоляционные свойства. Вследствие этого тепло не сохраняется внутри дома, поэтому крыша становится холодной.

При монтаже различных крыш частных домов человек сталкивается с проблемой, связанной с тем, как предотвратить образование влаги внутри кровельных конструкций.

Избавиться от накопившейся влаги, не допустить ее возникновение можно с помощью обустройства циркуляции воздушных потоков между внутренним пространством дома и внешней средой.

Кровельный аэратор для вентиляции мягкой кровли за счет принудительной тяги, которая возникает из-за разности давлений изнутри и снаружи, вытягивает влажные пары наружу из-под конструкции крыши.

Это наиболее актуально для мансард и теплых чердаков, поскольку в холодном пространстве под крышей через многочисленные щели происходит естественная циркуляция воздуха.

Чтобы установить вентиляцию правильно, важно обеспечить непрерывный подвод свежего воздуха. Вентиляционные продухи нужно сделать в карнизах.

Это позволит обеспечить прохождение воздуха через чердачное пространство, его нагревание, движение наверх под кровлю.

Для эффективной циркуляции воздуха внутри конструкции крыши важно произвести монтаж такой вентиляционной системы с необходимым количеством ее отдельных элементов, которое рассчитывается в зависимости от площади крыши.

Установка вентиляционных аэраторов на мягкой кровле обеспечивает сухость покрытия и тепловой изоляции.

Коньковый аэратор

Аэраторы для мягкой кровли должны иметь определенные качества и иметь следующие характеристики:

стойкость к прямому воздействию солнечных лучей;
устойчивость к процессам коррозии;
противодействие экстремальным перепадам температур;
прочность.

Изготовленные из прочного пластика такие приспособления отвечают всем требованиям, поэтому подходят по всем параметрам.

Вентиляционный элемент крыши, установленный на уголок, который соответствует верхней линии соединения двух скатов крыши, называется «коньковым».

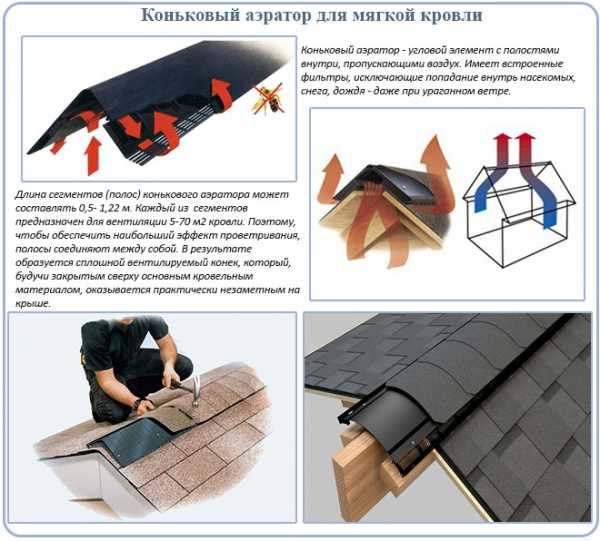

Коньковый аэратор для мягкой кровли представляет собой непрерывную систему вентиляции.

По своей конструкции такое приспособление наиболее подходит для установки на верхний уголок: он представляет собой угловую деталь с равномерно расположенными отверстиями, прикрытыми защитой от возможных загрязнений.

Установка системы конькового аэратора на мягкой кровле производится довольно просто, поскольку не требуется проводить особые расчеты.

Монтируется система вентиляции непосредственно на «конек» по всей его длине.

Необходимо все элементы соединить в одну целостную систему, которая сверху закрывается коньковой черепицей. При этом важно обеспечить постоянный приток свежего воздуха по направлению изнутри – наружу.

Монтаж конькового аэратора можно произвести своими силами без особых сложностей, следуя определенному алгоритму.

Все работы выполняются в следующей последовательности:

В основании «конька» прорезается вентиляционный паз, который может располагаться как на его вершине, так и по его обеим сторонам. Главное – оставлять нетронутый промежуток около 30 см от края этого уголка, а толщину вентиляционного зазора сохранять в пределах 3 – 8 см;
По целостным краям укладывается коньковая черепица;
С помощью кровельных гвоздей или шурупов из отдельных частей монтируется коньковый аэратор, который должен представлять собой в итоге целостную функциональную конструкцию;
На следующем этапе эта конструкция накрывается коньковой черепицей: при этом лепестки покрытия монтируются внахлест;
Торцы аэратора необходимо герметизировать с помощью силикона.

Установленная таким образом система аэрации мягкой крыши обеспечит качественную ее вентиляцию по всей площади.

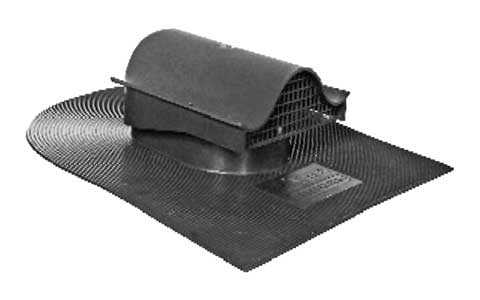

Точечный аэратор

Помимо конькового аэратора применяются точечные варианты вентиляции, которые устанавливаются на мягкую кровлю по всей площади.

Точечный вентиляционный элемент (флюгарка) используется в следующих случаях:

для крыши с небольшим наклоном до 12 градусов;
для улучшения эффективности работы коньковой системы вентиляции;
при примыкании кровельной поверхности к вертикальным стенам и невозможности установки конькового аэратора.

На скатных крышах точечные аэраторы устанавливаются на расстоянии не меньше чем 0,5 м от конька. Одна флюгарка малого диаметра устанавливаются на 60 м², а большего диаметра – на 100 – 120 м².

Расстояние между такими кровельными вентиляционными устройствами должно примерно составлять 10 метров. В соответствии со всеми этими данными производятся расчеты.

Видео:

Следует помнить, что на плоских крышах точечные элементы вентиляции необходимо размещать в самых высоких точках по уклону поверхности.

Установка точечных аэраторов на мягкой кровле необходимо проводить в следующей последовательности:

при ремонте мягкой кровли необходимо вырезать отверстие на месте вздутия, а при строительстве нового покрытия лучше прорезать отверстие на стыке плит утеплителя;
в обрешетке крыши нужно вырезать отверстие на 10 – 20 мм больше диаметра флюгарки, которое проходит через слой стяжки и утеплителя;
установить флюгарку над прорезанным отверстием и по его периметру зафиксировать гвоздями или шурупами;
сверху юбки промазать битумными клеевыми составами для обеспечения гидроизоляции соединений;
после высыхания по всему периметру проложить геотекстильную прокладку, обработанную жидкой резиной;
юбку флюгарки следует перекрыть черепицей, надеть сверху сетку аэратора и зафиксировать с помощью шурупов;
на последнем этапе нужно надеть колпак и зафиксировать его.

Следуя такой последовательности, можно легко произвести монтаж подобной системы вентиляции крыши своими силами.

Установка вентиляционных аэраторов на мягкой кровле предотвращает образование конденсата, плесени, грибка внутри кровельного «пирога».

Все это защищает конструктивные элементы крыши и обеспечивает длительный срок ее эксплуатации.

Поэтому с самого начала при строительстве крыши необходимо тщательно продумать установку и осуществить правильный монтаж аэраторов.

Такие меры помогут обеспечить эффективную циркуляцию воздуха, освобождая внутренние слои конструкции крыши от влаги и конденсата.

Видео:

kroemsami.ru

Аэраторы, вентиляционные и канализационные выходы

АЭРАТОРЫ ДЛЯ КРОВЛИ. ВЕНТИЛЯЦИОННЫЕ ВЫХОДЫ. КАНАЛИЗАЦИОННЫЕ ВЫХОДЫ. АНТЕННЫЕ ВЫХОДЫ.

Финская фирма SK Tuote Oy разработала серию изделий VILPE, которые идеально подходят для всех систем принудительной вентиляции как при новом строительстве, так и при капитальном ремонте коттеджа.

Чтобы дом оставался здоровым, он должен “дышать”, создавая благоприятные условия для людей, живущих в нём. Правильно вентилируемый дом не потеряет с годами своей стоимости. VILPE® решает вопросы вентиляции жилых и подсобных помещений, подкровельного пространства, стояков, подвалов и цоколя здания.
Серия VILPE® включает бытовые и специальные вентиляторы, выходы вытяжек и канализационных стояков, элементы вентиляции подкровельного и цокольного пространства здания, уплотнители выходов антенн и отопительных котлов, выход вытяжки центрального пылесоса и кровельные люки.

Сырье.

Продукция VILPE® изготовлена из ударопрочного полипропилена, не подверженного коррозии, устойчивого к воздействию ультрафиолета и погодных условий. Материал химически нейтрален и экологичен, выдерживает постоянную температуру: -40º C ÷ +80º C и временную: -55º C ÷ +120º C. Все изделия серии VILPE® имеют единый современный дизайн. Цветовая гамма позволяет подобрать изделия под цвет кровельного материала.

Монтаж изделий.

Продукция VILPE®, монтируемая по принципу “сделай сам”, является мечтой строителя. Монтаж кровельных аксессуаров не требует специальных инструментов и навыков. Комплект поставки изделий содержит все необходимое для установки. При помощи проходных элементов по типу кровельного материала достигается герметичное примыкание на любых кровлях. Единый дизайн и широкая цветовая гамма изделий придадут кровле законченный вид. Монтажная инструкция “STEP by STEP” дает подробное описание монтажа на различных кровельных покрытиях.

Цветовая гамма.

Продукция VILPE имеет стандартные цвета, которые подходят к любому цвету кровельного покрытия

Рис. Применение элементов вентиляции на кровле

1. Проходные элементы SK Tuote Oy для кровли

Проходные элементы , а проще говоря «проходки» используются для герметичного оформления отверстия на кровле. Они могут устанавливаться непосредственно при монтаже кровельного покрытия, а также после монтажа — уже на готовую кровлю. Проходки имеют разную форму, цвет и размеры, взависимости от вида кровельного покрытия (металлочерепица, профнастил, гибкая черепица и т.д.).

MUOTOKATE проходной элемент

MUOTOKATE проходной элемент для монтажа на скатных металлических кровлях с черепичным профилем труб и вентиляторов диаметром 110–160 мм, антенного выхода и уплотнителя отопительного котла. Проходной элемент MUOTOKATE имеет гибкий фланец, что позволяет устанавливать его на различных профилях. Минимальная длина профиля металлочерепицы 350 мм. Идеально подходит для металлочерепицы с профилем Monterrey и Элит. Герметичность монтажа обеспечивается резиновым уплотнителем на внутренней стороне фланца. Размер проходного элемента 330х260 мм. Устанавливается при монтаже и на готовую кровлю.

Фото	Вид на кровле

HUOPA проходной элемент

HUOPA проходной элемент для монтажа на мягкой скатной кровле труб и вентиляторов диаметром 110–160 мм, антенного выхода и уплотнителя отопительного котла. Размер проходного элемента 583х488 мм, ширина фланца 150 мм. Устанавливается при монтаже кровельного материала.

Фото	Вид на кровле

CLASSIC проходной элемент

CLASSIC проходной элемент для монтажа на скатной фальцевой и готовой мягкой кровле труб и вентиляторов диаметром 110–160 мм, антенного выхода и уплотнителя отопительного котла. Герметичность монтажа обеспечивается резиновым уплотнителем на внутренней стороне фланца. Размер проходного элемента 351х266 мм. Устанавливается на готовую кровлю.

Фото	Вид на кровле

2. Вентиляционные выходы Sk Tuote Oy

Вентиляционные выходы используются для вентиляции жилых помещений, кухни и других помещений. Они имеют разный диаметр трубы, а также разную высоту, взависимости от той климатической зоны, где они устанавливаются.

125/ИЗ/700мм или 500мм вентиляционный выход

125/ИЗ/700 или 500 вентиляционный выход с колпаком высотой 700 мм или 500 мм применяется для вывода на крышу трубы кухонной вытяжки, вытяжной вентиляции с канальным вентилятором или рекуператором. Вентиляционный выход направляет воздушные потоки и защищает вентиляционную систему от попадания осадков и грязи. Внешний диаметр 160 мм. Внутренняя труба диаметром 125 мм изготовлена из оцинкованной стали. Проходной элемент заказывается отдельно по типу кровельного материала.
