Аэраторы для мягкой и плоской кровли — выбор и установка

При строительстве крыши и выборе стройматериалов необходимо также планировать возможные защитные функции для сохранения не только кровли, а и подкровельного «пирога». Основной проблемой большинства кровель является накопление влаги под внешним слоем материала вследствие различных причин. В результате влага остаётся и со временем разрушает утеплитель, ухудшая его свойства, а также и обрешётку. Срок службы конструкции существенно сокращается и требуется проведение частых ремонтов. Чтобы избежать такой ситуации, нужно устанавливать аэраторы на кровле с соблюдением технологии монтажа.

Определение и функции аэраторов

Аэраторы предназначены для удаления излишков влаги из подкровельного пространства. Они устанавливаются на поверхности крыши на скатах или коньках. Их конструкция достаточно проста, как и сам процесс монтажа. Однако возникает логический вопрос о том, откуда под кровлей окажется влага, если крыша была настелена по всем требованиям монтажа и без дефектов. Ответ на этот вопрос заключается в следующих причинах появления влаги:

1. В зимний период температура в помещении значительно превышает внешнюю, особенно при оборудовании жилых мансард. Капельки пара от нагретых поверхностей могут оседать на холодных слоях, никуда при этом не деваясь. В результате происходит отсыревание теплоизоляции и обрешётки.
2. В случае перепадов давления между подкровельным и внешним пространством могут образовываться на мягкой кровле вздутия, которые разрушают со временем герметичность наружного слоя и приводит к протечкам.
3. При резких перепадах температур под кровельным материалом, например, металлочерепицей, могут возникать капли конденсата. Они со временем могут накапливаться и под своим весом или по другим причинам разрушать изоляционные слои.

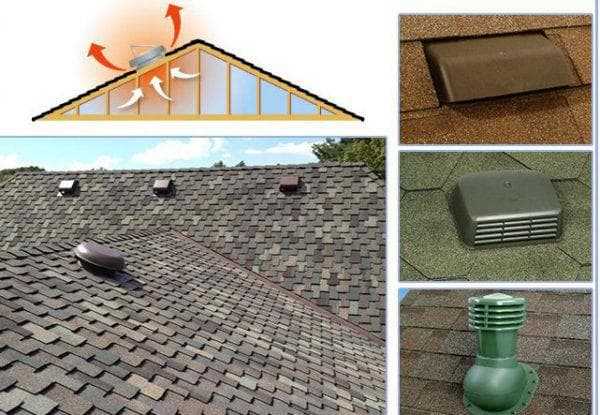

Рисунок 1. Принцип работы аэраторов.

То есть функция аэраторов заключается в ликвидации всех вышеперечисленных последствий за счёт обеспечения доступа воздуха под кровельный материал. Особенно неустойчивыми к образованию влаги считаются кровли из мягких материалов, а также плоские поскольку они имеют существенную нагрузку от выпадающих осадков и велика вероятность просачивания или продавливания массой внешнего слоя. В результате могут возникать значительные проблемы с протечками и необходимостью замены всех изолирующих слоёв.

Рисунок 2. Последствия отказа от установки аэратора.

Виды аэраторов

Аэраторы имеют прочную стальную конструкцию корпуса, которая служит для предотвращения попадания в подкровельное пространство вредителей, птиц, насекомых, но при этом обеспечивая достаточный поток воздуха. Некоторые модели обладают устойчивостью к кислотам, ультрафиолету, ржавлению, а также значительным скачкам температур. Форма корпуса в зависимости от типа кровельного материала может существенно отличаться. Поэтому принято подразделять аэраторы на следующие виды:

1. Точечные. Имеют компактные размеры, поэтому их монтируют в труднодоступных местах либо с целью обеспечения минимального воздухообмена. Предназначены такие аэраторы для мягкой кровли и установки в местах, которые отделены по каким-либо причинам от основного вентилируемого пространства. Могут быть выполнены в виде скатного варианта либо конькового. Коньковый устанавливается на конёк крыши и не создаёт препятствий для стока осадков со скатов, поэтому преимущественно его и используют. Когда конструктивные особенности крыши, например, мансардные окна не позволяют качественно проветривать подкровельное пространство, то применяют скатные точечные аэраторы.

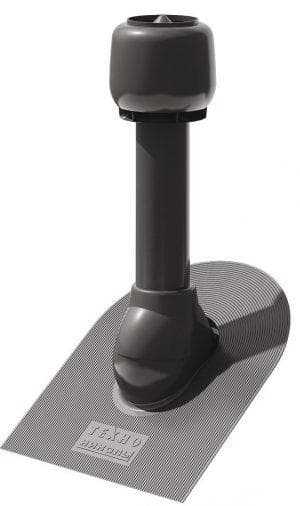

   Рисунок 3. Внешний вид точечного аэратора под металлочерепицу.

2. Непрерывные. Располагают по всей крыше для вентилирования чердачного либо подкровельного пространства. Могут быть выполнены в виде коньковых или ленточных конструкций. Коньковый аэратор кровли аналогичен точечным, за исключением площади аэрации. Ленточные предназначены для установки с определённой периодичностью вдоль скатов в гидроизолирующем слое в виде специальных вставок. При этом форма и расцветка вставок обладает высокой идентичностью конкретному кровельному материалу.
   Рисунок 4. Непрерывный аэратор для мягкой кровли.

3. Турбинные. Представляют собой механизированную систему вентилирования на основе вытяжной вентиляции или со встроенным вентилятором. Основным отличием данной конструкции является возможность не только вытягивания влаги из подкровельного пространства, а и из чердачного помещения. Фото аэраторов на кровле турбинного типа приведено на рисунке 5. Изготавливаются в корпусах из алюминия. При выборе конкретной модели нужно учитывать уклон крыши, так как турбины не способны работать при любых углах наклона скатов.

   Рисунок 5. Турбинный аэратор.

Монтаж аэраторов

Установка аэраторов на кровле выполняется в специально проделываемые отверстия. Поэтому данная процедура наиболее выгодна в момент строительства, а не после нескольких лет эксплуатации, так как спектр работ существенно расширится из-за сложности доступа к необходимому уровню кровельного пирога либо из-за возможных надкровельных конструкций.

Количество аэраторов зависит от площади крыши, угла наклона и особенностей кровельного материала. Для плоских кровель рекомендуется монтаж одного аэратора на 100 м2 с минимальным расстоянием между соседними до 12 м. В других случаях выполняют монтаж аэраторов на кровле с отступом от конька в 0,6 м. Если кровля обладает явно выраженной конструкцией конька или ендовы, то аэраторы следует устанавливать вдоль линии водораздела. При планировании производительности системы для зданий с повышенной влажностью, например, бани, должны выполняться расчёты количества точек аэрации и их размеры профессионалами.

Рисунок 6. Инструмент для проделывания отверстий под установку аэраторов.

Установка аэраторов на кровле начинается с разметки крыши под выполнение монтажных отверстий. Затем при помощи подходящего инструмента проделывают отверстие в кровельном пироге, но не сквозное, а на глубину расположения утеплителя. Если оказалось, что по каким-либо причинам материал влажный или скопилась влага, то необходимо выполнить его замену полную или частичную. Это требование позволит сохранить теплопроводность материала на нормальном уровне.

Рисунок 7. Схема монтажа аэратора точечного типа.

Затем на основание под установку по периметру проделанного отверстия с внутренней стороны промазывают мастикой на битумной основе, которая будет выполнять две роли: уплотнителя и надёжного закрепления аэратора. Если аэратор для плоской кровли имеет массивные размеры, то дополнительно следует проделать отверстия под крепления на болты или саморезы, которые должны располагаться равномерно по всему периметру касания к крыше. Обычно их количество составляет от четырёх до шести.

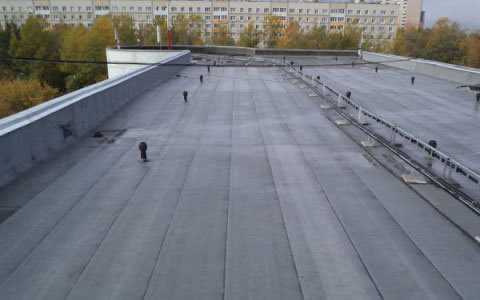

Рисунок 8. Внешний вид установленных аэраторов.

Далее в подготовленное отверстие вставляют аэратор с плотным прижатием к поверхности кровли. При необходимости прикручивают его для надёжности крепления на предусмотренные производителем отверстия на юбке. Затем в нижней части трубы монтируют дополнительный гидроизолирующий слой, который будет защищать от протечек места стыков. Важно прикручивание выполнять равномерно по периметру, чтобы не допустить перекосов и не образовались внутренние протечки. На верхнюю часть одевают защитный колпак, защищающий от попадания атмосферных осадков в кровельный пирог.

Некоторые нюансы монтажа

1. Отверстие под аэратор должно быть максимально приближённым по размеру к монтажной части с целью уменьшения зазора и минимального влияния на прочность кровли.
2. После установки необходимо тщательно заделать все щели и места стыковок, даже если щелей невидно. Особенно это касается кровельного аэратора для мягкой кровли.
3. Для соблюдения единого температурного расширения элементов крыши, нужно подбирать такие аэраторы, которые изготовлены из материалов с близкими механическими свойствами к кровельному.

Заключение

Установка аэраторов на мягкой кровле или плоской является необходимостью, обусловленной требованиям к сохранности кровельного материала. Такое конструктивное решение достаточно простое, но при этом весьма эффективное. При необходимости монтажные работы можно выполнить самостоятельно, но аккуратно и с продумыванием каждого последующего шага.

Поделиться ссылкой:

Похожее

diyroof.ru

Аэраторы для мягкой кровли — Всё о кровле

Как устанавливаются аэраторы для мягкой кровли

При укладке мягкой кровли обязательно нужно предусмотреть систему вентиляции. Одним из его элементов является аэратор. Он может быть разных вариаций, предназначен для устранения влаги, которая скапливается на утеплителе и стяжки. Их можно устанавливать на крышах любой конфигурации и с разным уклоном. За счет установки этих доборных элементов улучшается движение воздушных потоков под кровлей, это защищает деревянные перекрытия от гнили и образования плесени и перегрева чердачного помещения в летний период.

Описание и виды

Мягкая кровля в летнее время может нагреваться до 100 градусов, при этом нагретый воздух преобразуется в пар, который собирается на внутренней поверхности кровли и затем оседает на ее сплошной деревянной обрешетке, и скапливается на утеплителе.

Если он будет намокать постоянно, то не сможет выполнять своего предназначения и потеряет теплоизоляционные свойства. После его высыхания он полностью не восстановит своих эксплуатационных характеристик, поэтому требуется выполнения надежной вентиляционной системы.

Перед покупкой ее элемента – аэратора, нужно разобраться в конструктивных особенностях его видов, а их существует два:

• Точечные. Их устанавливают на крыши, в которых нет конька, таких их разновидностях, как шатровых и плоских. Сам элемент изготовлен из высокопрочного пластика, устойчивого к механическим повреждениям и выгоранию на солнце. Он состоит из 4 деталей: колбы, защитного зонтика к ней, трубки и сетки для фильтрации. В зависимости от формы колбы они могут подразделяться на бутылочные и плоские. На шатровые и односкатные монтируются последние, а на плоскую кровлю устанавливаются плоские. Точечные аэраторы эффективно работают, если они установлены равномерно по всей крыше. Примерно принято, что на 20 м 2 кровли нужен один дефлектор, но лучше устанавливать два, если это возможно.
• Коньковые. Судя по названию, монтируются на скатных крышах, имеющих конек. Этот элемент выполнен, как угольник со сквозными отверстиями. Они снабжены защитной сеткой от проникновения внутрь крыши насекомых. Такой аэратор крепиться по всему коньку, и фиксируется в кровельный материал. Отдельные его детали создают единую систему. Он отлично удерживает влагу, и пропускает воздух наружу, предупреждая его застаивание на чердаке.

Без использования аэраторов сократится срок службы мягкой кровли. Такие приспособления:

• Предотвращают гниение деревянной стропильной конструкции и вредоносную деятельность разных микроорганизмов.
• Не допускают перегрева крыши в летнее время.
• Защищают мягкую кровлю от трещин, пузырей, прорывов и деформаций.
• Выводят битумные пары, которые скапливаются, образовываясь из-за высоких температур.
• Устраняют затхлый воздух и впускают свежий извне.
• Исключают оседание конденсата, который портит термоизолирующий слой. Отсыревший утеплитель повышает на чердаке или мансарде влажность.

• Их можно устанавливать как на новой, так и на старой крыше.
• Среди многочисленной цветовой гаммы можно без труда подобрать нужный оттенок под цвет мягкой кровли.
• Имеют интересный дизайн.
• Обладают простой, но вместе с тем герметичной конструкцией.
• Не подвержены выгоранию от ультрафиолета.
• Такие элементы отлично работают в любых климатических условиях.
• Не реагируют на коррозию.

На видео — аэраторы для мягкой кровли:

Как устанавливать?

Каждая разновидность аэраторов имеет свою последовательность выполнения монтажа.

Точечный вид

Их устанавливают на плоских крышах, и тех, что имеют угол наклона меньше 12 градусов. Они также могут идти как дополнение к коньковому типу.

1. Определить места расположения аэраторов. Приложить к ним его основание и обвести диаметр карандашом. По нарисованной линии электролобзиком выполняют отверстия.
2. Установить над полученным отверстием основание – юбку аэратора и закрепить ее с помощью гвоздей или саморезов. Создать более прочное соединение можно применив клеевой состав. Внутреннюю часть элемента смазывают битумной мастикой, а затем вплотную насаживают на крышу и фиксируют гвоздями.
3. Сверху юбки изделия смазать битумным клеем.
4. Провести укладку мягкой черепицы, чтобы обеспечить однородный вид.
5. В верхней части аэратора прикрепить защитную сетку, а затем колпак, который предотвращает попадание внутрь листы и пыли.

На видео — установка аэраторов на мягкой кровле:

Установку последующих точечных элементов проводят в той же последовательности.

Коньковый вид

Такой аэратор в установке прост, его монтируют на сам конек скатных крыш, уклон которых идет от 12 до 45 градусов.

Какой утеплитель для крыши лучше всего использовать, поможет понять информация из статьи.

А вот какова толщина утеплителя мансардной крыши и как сделать всё правильно, что бы не ошибиться, рассказывается в данной статье.

Возможно вам так же будет интересно узнать о том, какова цена гидроизоляционной пленки для крыши.

1. На коньке делаются специальные пазы шириной от 3 до 8 см, их выполняют по всей его длине, на расстоянии 30 см с каждой кромки конькового элемента.
2. В крайних частях конька, которые не имеют разрезов, располагают коньковую черепицу.
3. После подготовительных работ устанавливается сам аэратор, который крепится к крыше шурупами или гвоздями и соединяется в одну целостную конструкцию.
4. Сверху профиля аэратора укладывают коньковую черепицу и фиксируют ее к кровле специальными гвоздями или шурупами.
5. Соединение конькового дефлектора с крышей смазывают силиконовым герметиком, чтобы предупредить попадание осадков.

На видео — установка конькового аэратора для мягкой кровли:

Как делается крыша из профнастила своими руками, очень подробно рассказывается в данной статье.

Какой кровельные материалы для плоской крыши самый лучший, поможет понять информация из статьи.

А вот как правильно стелить ондулин на крышу и как это сделать самостоятельно, рассказывается в данной статье.

Производители и цены

При выборе аэраторов для мягкой кровли нужно основываться на сложности крыши, климатических условий и степени влажности в чердачном помещении. Лучше отдавать предпочтение проверенным производителям, примерная стоимость их изделий для удобства сведена в таблицу.

Установка аэраторов для мягкой кровли обязательна, для плоских крыш, находящихся в нормальных климатических условиях достаточно монтировать один точечный аэратор на 100 м 2. но если расстояние между двумя рядом стоящими грибками не должно быть больше 12 метров.

Если в регионе наблюдается высокая влажность, тогда монтаж вентиляционной системы и расчет аэраторов нужно доверить специалистам. Все элементы этой системы стоит покупать у одного поставщика, чтобы впоследствии при необходимости можно было быстро найти подходящий элемент.

• Что такое фольгированная базальтовая вата
• Стоит ли устанавливать натяжной потолок в ванной: каковы плюсы и минусы
• Маркировка бетона и классы бетона: расшифровка

Битумная лента для монтажа кровли: инструкция по применению

Виды гидроизоляционной мембраны для кровли

Виды и цвета металлочерепицы Монтеррей

Особенности и характеристики металлочерепицы Монтеррей

Установка аэраторов на мягкой кровле: монтаж устройств подкровельной вентиляции

Монтаж мягкой кровли не терпит мелочей. Иногда, думая сэкономить на такой, вроде бы необязательной детали, как кровельная вентиляция, застройщик сталкивается с массой неприятностей. Крыша начинает протекать, в доме ощущается запах сырости, на карнизах скапливаются сосульки. И, апофеозом всему, становится скоротечное разрушение дорогостоящего кровельного материала. Подобные неприятности происходят потому, что в пирог мягкой кровли проникает влага, просачиваясь в утеплитель, стропильные конструкции и само битумное покрытие. Решить проблему можно, установив на кровле искусственные вентиляционные каналы – аэраторы. Через них будет циркулировать воздух, вытягивая лишнюю влагу и просушивая внутренний пирог конструкции.

Таким образом, установка аэраторов на мягкой кровле – процесс рекомендованный специалистами, а в некоторых случаях (над мансардным этажом, например) — обязательный, предотвращающий ее повреждение и обеспечивающий комфортное пребывание в доме.

Содержание

Понятно, что аэраторы обеспечивают проветривание и просушивание кровельного пирога от влаги. Но откуда она там берется? Ведь производители изначально позиционируют мягкую кровлю, как герметичную. Причем в составе подкровельного пирога присутствуют слои гидро- и пароизоляции (пароизоляция – в случае наличия утеплителя).

Но от наличия влажных паров это не спасает. Они – обязательный атрибут любого жилого помещения, образующийся в процессе приготовления пищи, стирки, принятия ванны и даже, в конце концов, дыхания человека. В соответствии с исследованиями, каждый день в доме, где живет семья из 4-х человек, образуется 2-4 л водяного пара, часть из которого скапливается в подкровельном пространстве.

При соприкосновении теплого пара с холодной поверхностью (во время резких скачков температуры снаружи-внутри), происходит его конденсация. В результате, мельчайшие капельки воды начинают пропитывать любые конструкции и материалы, до которых смогут «дотянуться». В первую очередь, это стропила, обрешетка, утеплитель.

Еще один путь проникновения влаги – с внешней стороны кровли. Теплый пар, скапливаясь на чердаке, нагревает кровельное покрытие изнутри. Зимой, лежащий на крыше снег, начинает подтаивать. Образуются корки льда, которые при усугублении ситуации, также тают. Вода проникает в стыки покрытия, крыша начинает протекать.

Кроме того, страдает и само покрытие, которое в любом случае имеет микротрещинки. Туда проникает влага и, при понижении температуры, разрывает материал. Трещины становятся видимыми, иногда – сквозными. Покрытие приходит в негодность.

На мягкой кровле последствия избыточной напитки влагой проявляют себя достаточно быстро. Вы можете заметить:

• Появление пузырей на поверхности. Пирог мягкой кровли, как правило, имеет в своем составе гидроизоляционный слой (сверху) и пароизоляционный слой (снизу). По сути, это – замкнутый герметичный контур. Летом кровельный пирог нагревается до 80-100°C, вследствие чего накопившаяся в контуре влага образует пар и пытается испариться. Подобная ситуация влечет за собой появление вздутий и разрушение кровли.
• Понижение эффективности теплоизолятора. Намокание теплоизоляционного слоя даже на 2% приводит к повышению его теплопроводности (и понижению изоляционных свойств) на 40%! Соответственно, такая кровля перестает выполнять свои функции в плане удерживания тепла, затраты на отопление возрастают.

Все это приводит к разрушению структуры кровельного материала и возникновение протечек.

Как же не допустить оседания влаги на кровельных поверхностях? Или же осушить уже напитанные влагой конструкции?

На помощь нам придут законы физики. Удалить влагу можно путем ее испарения, возникающего при перемещении (циркуляции) воздушных потоков. Так как существует значительная разница между внутренним (в доме) и внешним (на улице) показателями давления, для циркуляции воздуха достаточно обеспечить процесс сообщения двух сред.

Если чердак холодный, то эффективную вентиляцию можно обеспечить достаточно просто – через слуховые окна, неплотное прилегание карнизных свесов, щели в коньке. Для теплых чердаков и мансард такое решение не подходит, так как в холодный сезон нерегулируемая вентиляция будет снижать температуру в помещении.

В таких домах наиболее приемлемо применение кровельных аэраторов – вентиляционных каналов, соединяющих подкровельное и надкровельное пространства. После установки аэратора, благодаря разнице давлений, в его трубе создается принудительная тяга, которая вытягивает влажные пары из-под кровли.

Очень важный момент: чтобы процесс вытягивания воздуха через аэратор стал возможным, необходимо в общей системе предусмотреть подвод свежего прохладного воздуха. Иначе воздушные массы циркулировать не будут. Для этого в карнизах обустраивают вентиляционные продухи, куда беспрерывно поступает свежий воздух. Проходя через чердачное пространство, он нагревается и поднимается вверх – к кровле.

Благодаря созданной тяге в аэраторе, он проходит через его трубу и выбрасывается на улицу. При грамотно оборудованной вентиляции, всего за 1 час воздушный поток 2 раза проходит через кровельный пирог, просушивая и вентилируя его.

Соответственно, установив аэраторы для мягкой кровли в нужном количестве, можно не беспокоиться о сухости покрытия и утеплителя. Поэтому правильнее приступать к их монтажу еще на стадии строительства. Но, если это по каким-то причинам не произошло, можно сделать это и позже. Главное, не дожидаться возникновения неустранимых дефектов кровли (вспучивания, разрушения материала). К счастью многих застройщиков, с помощью аэраторов можно не только предотвратить накопление влаги в новом кровельном пироге, но и осушить уже напитанную влагой старую кровлю.

Для мягкой кровли применяют аэраторы, изготовленные из ударопрочных пластиков, способных противостоять перепадам температур, коррозии, воздействию УФ-лучей. В зависимости от конструкционных особенностей, назначения и способу действия, различают 2 типа аэраторов: коньковые непрерывные и точечные .

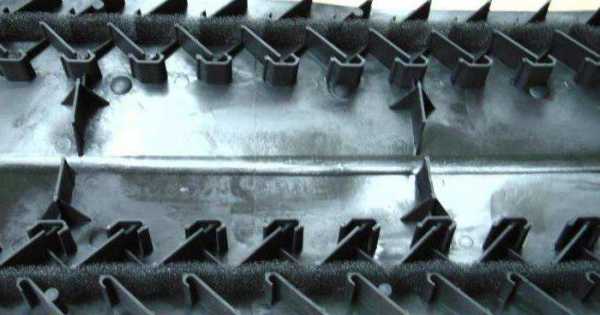

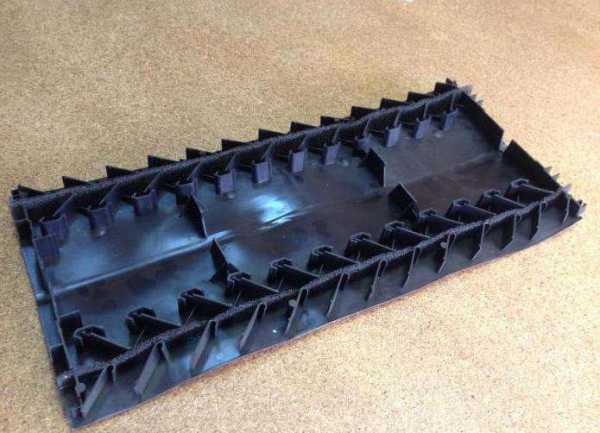

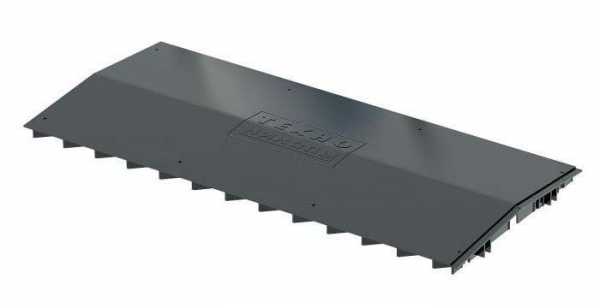

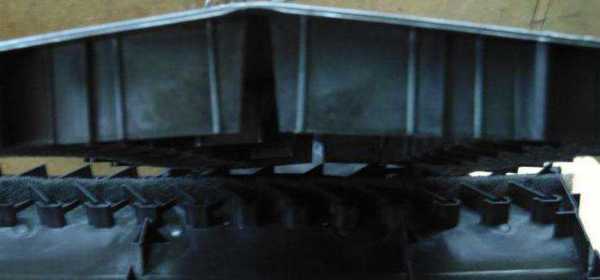

Коньковый аэратор относят к непрерывным системам вентиляции, так как его устанавливают по всей протяженности конька для аэрации всего подкровельного пространства. По виду, конструкция представляет собой угловую деталь с отверстиями, защищенными специальными барьерами — от попадания насекомых, пыли, снега.

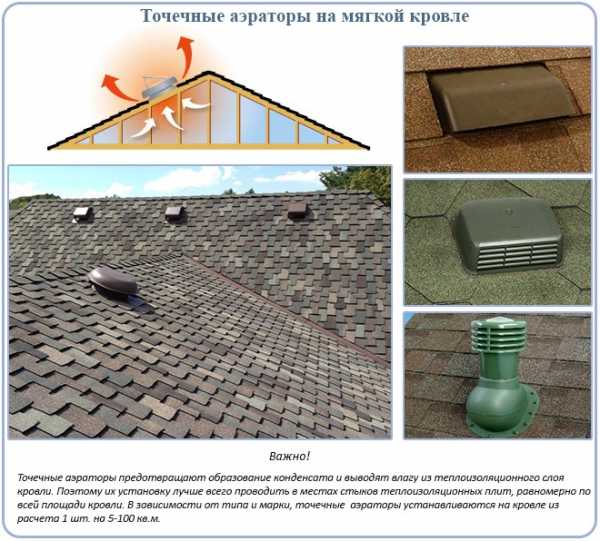

Точечные аэраторы устанавливаются на отдельных участках (точках) кровли, как правило, на скатах, реже – на коньках. Каждый такой аэратор представляет собой вентиляционную трубу, защищенную сверху колпаком различной конфигурации. Обычно общий вид конструкции напоминает «грибок» или «коробочку».

Точечный скатный аэратор имеет плоское основание (юбку), через которое происходит его соединение с кровлей. Основание точечного конькового аэратора – угловое, предназначенное для сопряжения с кровлей в районе ее верхнего горизонтального ребра.

Различия в конструкциях имеющихся типов аэраторов предполагает и значительную разницу в технологиях их монтажа.

Коньковый аэратор установить проще всего, он не требует особого расчета количества, так как обычно ставится по всей протяженности конька. Установка конькового аэратора рекомендуется на кровли с уклоном 12-45°. При этом он монтируется только на конек, обеспечивая циркуляцию воздуха в чердачном пространстве.

• обязательно наличие продухов на свесах для обеспечения притока воздуха;
• рекомендуется устанавливать аэратор по всей длине конька, соединяя его сегменты в одну конструкцию;
• поверх конькового аэратора монтируют коньковую черепицу, таким образом внешний вид кровли не страдает от «чужеродного» элемента.

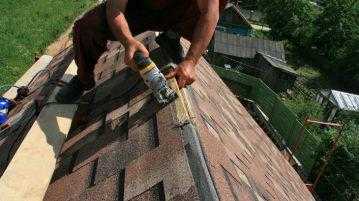

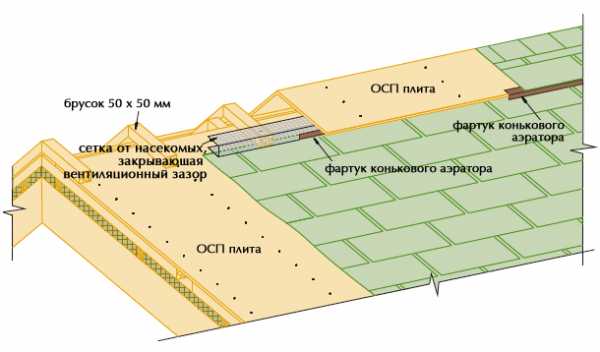

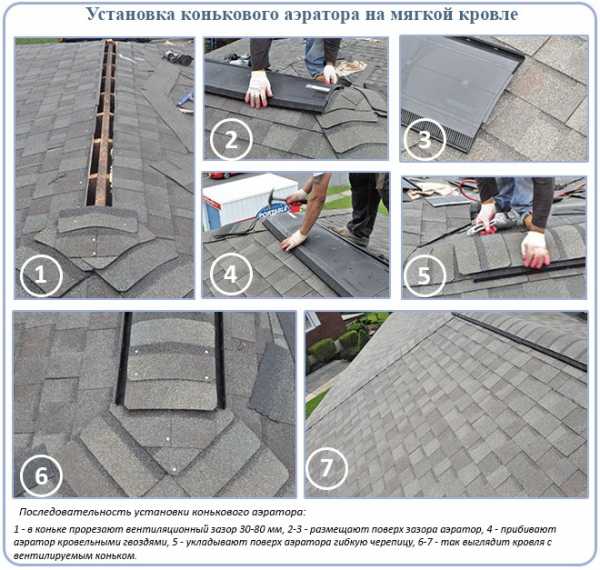

1. В сплошном основании циркулярной пилой прорезают вентиляционный паз. Он может быть один (на вершине конька) или два (по обе стороны от конька). Общая толщина вентзазора должна составить 3-8 см (зависит от рекомендаций производителя конкретного аэратора). Прорези делают так, чтобы они заканчивались за 30 см до края конька, то есть по обеим сторонам конька кровля остается сплошной.
2. По краям конька (там, где не был прорезан вентиляционный зазор) укладывают коньковую черепицу.
3. Монтируют коньковый аэратор. Каждый его сегмент закрепляют с помощью удлиненных кровельных гвоздей или шурупов, вкручиваемых через готовые заводские отверстия. При этом сегменты соединяют и друг с другом, как детали конструктора.
4. Накрывают профиль аэратора коньковой черепицей. Ее лепестки монтируют внахлест, по обычному способу, не отличающемуся от технологии ее укладки вдоль ребер. Единственное отличие заключается в элементах крепления. В данном случае черепицу прибивают к аэратору удлиненными кровельными гвоздями
5. Торцы аэратора, в местах сопряжения с кровлей, герметизируют силиконовым герметиком.

Пример работ на фото:

Видео-сюжет поможет более детально разобраться с тонкостями устройства кровельной аэрации на мягкой кровле:

Кроме конькового аэратора возможно применение нескольких точечных аналогов. Такие аэраторы используются:

• на кровлях с уклоном менее 12°, а также на плоских кровлях;
• для повышения эффективности вентиляции, в дополнение к кровельному аэратору;
• если установка конькового аэратора невозможна, например, при отсутствии конька или при существовании примыканий кровельного материала к вертикальным поверхностям и стенам.

• монтаж точечных аэраторов выполняют на скатах, на расстоянии 0,5-0,8 м от горизонтального ребра конька;
• обязательно обеспечение воздушного притока на свесах;
• один аэратор обеспечивает эффективную вентиляцию 5-100 м2 кровли (зависит от диаметра и формы конструкции), в соответствии с этими данными ведется расчет их количества – от 2-х штук и больше.

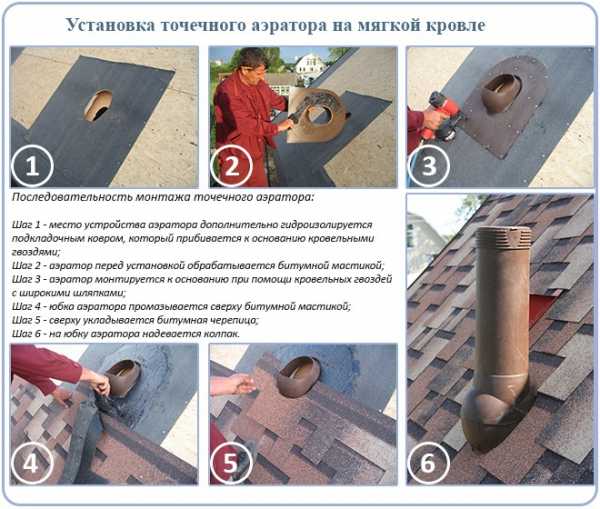

1. В сплошной обрешетке вырезают отверстие, совпадающее по размерам с внутренним зазором канала аэратора. Для этого на фанере (ОСП) размещают основу (юбку) аэратора и на крыше, через проходной канал, рисуют контуры отверстия. Разметку выполняют карандашом или гвоздем. С помощью электролобзика вырезают по линии отверстие.
2. Размещают поверх отверстия юбку аэратора и закрепляют его кровельными гвоздями или саморезами (в количестве не менее 6 штук). Некоторые производители рекомендуют в дополнение к крепежным элементам применять клеевой метод фиксации. В этом случае, оборотную сторону юбки промазывают битумной мастикой, приклеивают ее к основанию, а уже затем – закрепляют крепежными деталями.
3. Проклеивают верх юбки битумным клеем для гидроизоляции примыкания.
4. Юбку перекрывают гонтами черепицы, подрезая их в местах примыканий.
5. На юбку сверху надевают сетку аэратора, прикручивая ее саморезами. Затем монтируют крышку (колпак), защелкивают ее и тоже прикручивают саморезами.
6. Аналогично монтируют остальные точечные аэраторы (в соответствии с расчетом), которые в общей массе будут составлять единую вентиляционную систему.

Вот как это выглядит:

Более наглядную информацию об этапах монтажа точечного аэратора можно получить, посмотрев обучающий видео-ролик:

Таким образом, монтаж аэраторов – работа не сложная, под силу даже мастерам-самоучкам. Однако польза от нее огромна!

Благодаря аэраторам происходит вытягивание водяных паров из кровельного пирога, предотвращается оседание конденсата, появление плесени, грибка и затхлости. Все это положительно сказывается на длительности эксплуатации деревянных конструкций (стропил, обрешетки, обшивки), работе теплоизоляции, микроклимате жилого помещения.

Всегда нужно следить за рабочими, так как могут наделать ошибок, а вам потом исправлять. И не заставишь их переделывать. У нас в новом доме строители неправильно установили аэраторы. Естественно, что поняли мы это не сразу, а только через пол года. Теперь у нас все вытекающие из этого проблемы! Наш бывший прораб отказываться исправлять ошибки. Может вы подскажите, как лучше исправить ситуацию, кого нанять, чтобы все сделали правильно?

В крыше воздух обязательно должен фунциклировать, потому что если сделать все глухо, еще и утеплить. о она долго не простоит и начнет гнить, а это страшно тем, что она просто провиснет или обвалится в один прекрасный день. Поэтому нужно ставить на крыше аэраторы и сделать это можно различными способами. У меня на крыше стоит коньковый и он очень удобный и его не видно.

Поделитесь опытом, оставьте свой комментарий

Навигатор по сайту

• Как утеплить крышу пенополистиролом — обзор
• Кровельный материал для починки: ризолин
• Замена шифера на профнастил

• Установка аэраторов на мягкой кровле: монтаж устройств подкровельной вентиляции
• Водосток плоской кровли: специфика сооружения внутренней и наружного вариантов

Ответы на вопросы

Портал о кровле и строительстве крыш
© 2014–2017 [email protected]

Все фото-материалы, размещенные на данном портале, являются собственностью их правообладателей. Копирование и цитирование текстовых материалов допускается только при использовании активной ссылки на этот сайт.

Установка коньковых аэраторов на мягкой кровле

Необходимое условие для безопасной и длительной эксплуатации кровли – вентиляция мягкой кровли и подкровельного пространства. Аэратор для мягкой кровли, установленный по правилам, позволяет забыть о протечках кровли, вызванных скоплением конденсата на внутренней поверхности покровного материала и в толще утеплителя.

Почему возникает конденсат

Образование конденсата это естественный физический процесс. Типичные примеры в повседневной жизни – роса на траве, иней на кузове автомобиля весенним или осенним утром. Вода выделяется когда воздух, остывая и сжимаясь, становится настолько плотным, что выдавливает из себя лишние молекулы воды, которые оседают на ближайшей твёрдой поверхности. В нашем случае это поверхность кровли. Поскольку избежать конденсата невозможно, встаёт вопрос о минимизации или полного исключения негативных последствий образования конденсата. Для этого необходимо организовать 2 процесса:

1. Отвод конденсата.
2. Просушка кровельных слоёв.

Первую задачу решают подкладочный ковёр и карнизный капельник. Вторая задача решается организацией достаточной вентиляции подкровельного пространства, которая обеспечивается устройством притока наружного воздуха в карнизной части кровли и удалением воздуха из коньковой части. Поскольку кровельный конёк должен быть защищён от попадания атмосферных осадков и насекомых, для вентиляции кровли из битумной черепицы выполняют монтаж специального элемента. Этот кровельный вентиляционный элемент имеет несколько названий: дефлектор, вентиль, аэратор, продух. Суть одна. Он обеспечивает одновременно выпуск воздуха и герметичность конька, предохраняя эту часть крыши от попадания осадков, листвы, насекомых, птиц и прочих посторонних предметов. Отметим что монтаж элементов вентиляции конька напрасен, если не выполнено условие свободного поступления воздуха из карнизной части крыши и движение его по воздушной прослойке в кровле.

Виды аэраторов

Коньковые аэраторы бывают сплошные и точечные. Аэратор линейный (сплошной) применяется на коньковых участках скатных кровель, если нет риска скопления снега на коньке. Это изделие заводского изготовления, представляет собой профильный элемент из полиэтилена высокого давления, на который сверху крепятся карнизные плитки мягкой черепицы. Производится в России, а также поставляется из зарубежа ведущими иностранными производителями гибкой черепицы. Сплошные аэраторы различных компаний-производителей схожи по конструкции. Типичный сплошной аэратор имеет рёбра жёсткости и воздухопроницаемый уплотнитель, защищающий конёк от проникновения насекомых и задувания снега, который прочно крепится между рёбрами. Между собой элементы крепятся специально предусмотренными замками. Аэратор устанавливается на конёк и закрывается сверху коньковой черепицей. Монтаж кровельных аэраторов сплошного типа можно вести как в виде непрерывной линии, соединяя элементы между собой, так и отдельными участками. Это зависит от площади кровли и вкусов её владельца. Сплошной коньковый ряд на кровле из мягкой черепицы выглядит эстетичнее.

Основные производители сплошных аэрационных элементов

Родоначальником семейства сплошных аэраторов принято считать коньковый аэратор «РиджМастер». (RidgeMaster). Элемент имеет длину 1219 мм и два исполнения по ширине: 229 мм и 279 мм. Финский производитель Vilpe, известный своей специализацией на аксессуарах для кровель, поставляет в Россию широкий ассортимент элементов вентиляции. Сплошной аэратор «Технониколь» является полным аналогом конька «Риджмастер», но имеет длину элемента 0,6 метра. Обеспечивает вентиляцию ориентировочно на 10 м2 кровли (при условии толщины вентилируемой воздушной прослойки 5 см).

Аэратор точечный

Монтаж точечных аэраторов предусматривают на плоской крыше и на кровле, где конька как такового нет (например, кровля пристройки к стене), или в местах прерывания сплошного потока воздуха от карниза (например, под мансардным окнами), а также на очень длинных участках скатов длиной более 15 метров. Точечные аэраторы следует устанавливать на расстоянии 0,5-0,8 метра от самой высокой точки участка кровли, а при сложных кровлях установку выполняют по указаниям проектировщиков. Точечные кровельные аэроэлементы бывают низкого и высокого типов. Наиболее популярные:

• Аэратор типа КТВ. Выпускается многими российскими и иностранными производителями. Обеспечивает вентиляцию подкровельного пространства на 20 м2.

• Аэратор типа КТВ-вентиль. Выпускается в нескольких цветовых гаммах и используется в основном при устройстве покрытия из битумной черепицы премиум-класса. Обеспечивает вентиляцию подкровельного пространства до 40 кв. м.

• Vilpe, Технониколь и другие производители выпускают также высокие точечные элементы. Эти вентиляционные элементы являются спасением для кровель с небольшим уклоном (14°) или при условии скопления снега, когда сплошной аэратор не сработает. Изготавливаются для уклонов 14 и 27 градусов, для коньковых и скатных участков кровли и для плоской кровли. В серии доступны три диаметра: 75, 110 и 160 мм.

Аэратор самодельный

При острой необходимости, коньковый аэратор можно выполнить и своими руками. Для этого необходимо заготовить бруски сечением 50х50 и длиной 300 мм. Края подкладочного ковра в коньке нужно завернуть наружу и напустить поверх битумной черепицы на 80-100 мм. Бруски нужно тщательно обработать антисептиком, поскольку они почти всегда будут влажными. Бруски набить перпендикулярно от конька с шагом 300 мм. Сверху выполнить монтаж ОСП. Таким образом, получится «этажерка». Сверху этажерку накрыть коньковыми плитками мягкой черепицы. Отверстия для выпуска воздуха следует защитить мелкой сеткой от насекомых. Необходимо отметить, что установка самодельного конька далеко не всегда является решением для вентиляции кровли. Зачастую конденсат оседает на тыльной поверхности ОСП в центральной части конька. Затем капли не столько скатываются по уклону наружу, как это бывает в промышленно выполненных аэраторах, сколько дружно капают назад на утеплитель или в пространство чердака.

Источники: http://resforbuild.ru/paneli/krov/myagkaya/aeratory-dlya-myagkoj-krovli.html, http://krovgid.com/communikacii/ustanovka-aeratorov-na-myagkoj-krovle.html, http://prokryshi.ru/krovelnye-pokrytija/myagkaya-krovlya/konkovyj-aehrator-dlya-myagkoj-krovli.html

krovlya-mp.ru

Аэратор для плоских кровель — Инструкции

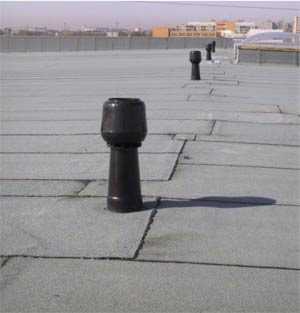

Пластиковые аэраторы (флюгарки) различных диаметров применяются при устройстве «дышащих» кровель и санации кровли

	Традиционная плоская крыша состоит из основания, на которое уложен гидроизоляционный ковер из битумосодержащих рулонных материалов для защиты от воздействия атмосферных осадков. Из-за того, что обеспечить полную герметичность пароизоляционного слоя практически невозможно, водяные пары из помещения или окружающей среды проникают под гидроизоляционный слой и конденсируются в нем. Плотный гидроизоляционный ковер препятствует испарению влаги в окружающее пространство и с течением времени в гидроизоляционном слое скапливается много воды, которая стекает вниз, образуя на потолке мокрые пятна, при отрицательных температурах вода замерзает, увеличивается в объеме и прорывает гидроизоляцию. Если вода попадает в теплоизоляционный слой, то во время морозов теплоизоляция промерзает и теряет свои изоляционные свойства. При этом значительно возрастают затраты на отопление. В теплое время года в конструкциях появляется плесень.
Типы Аэраторов:	Проверенное решение этой проблемы – аэраторы для плоских кровель.Пластиковые аэраторы (флюгарки) различных диаметров применяются при устройстве «дышащих» кровель и санации кровли. Предназначены для отвода водяных паров. Предотвращают образование вздутий на кровельном ковре. Увеличивают срок службы гидроизоляционного ковра. Пластиковые аэраторы не подвержены коррозии и могут использоваться в различных климатических поясах. На плоских кровлях простой конфигурации аэраторы устанавливаются равномерно по всей площади кровли в наиболее высоких точках кровельного ковра в местах стыков теплоизоляционных плит.
Аэратор «ULTRA-90»	Аэратор ULTRA-90 – это качественный компактный аэратор для кровель небольшой площади. Изготовлен из полипропилена. Имеет хорошие механические свойства, атмосферостоек и не подвержен коррозии. Один Аэратор ULTRA-90 рекомендуется устанавливать на каждые 50-60 кв.м. кровли.   Технические характеристики: D (диаметр трубки),мм 80(верх)-90(низ) H (высота),мм 300 B (диаметр юбки), мм 320 масса, кг 0,330
Аэратор «ULTRA-110»	Аэратор ULTRA-110 изготовлен из удароустойчивого и атмосферостойкого полипропилена. Аэратор ULTRA-110 состоит из 4-х составных частей, что делает его удобным для хранения и транспортировки. Юбка вентиляционной трубки изготовлена гибкой, благодаря этому создается оптимальное прилегание к неровным поверхностям. Рекомендуется устанавливать один Аэратор ULTRA-110 на каждые 80-100 кв.м. кровли.   Технические характеристики:   D (диаметр трубки),мм 110 H (высота),мм 470 B (диаметр юбки),мм 410 масса, кг 1,23
Аэратор «Alipai-110»	Аэратор типа Alipai — это качественный аэратор для плоских кровель производства SK-Tuote OY (Финляндия). Изготовлен из специально подобранных ударопрочных и атмосферостойких пластиков, которые дают возможность использовать его в широком диапазоне температур от -50С до +90С. Аэраторы Alipai отлично зарекомендовали себя в условиях российского климата. Рекомендуется устанавливать один Аэратор Alipai-110 на каждые 80-100 кв.м. кровли.   Технические характеристики:   D (диаметр трубки), мм 100 (верх)-148(низ) H (высота), мм 470 B (диаметр юбки), мм 454

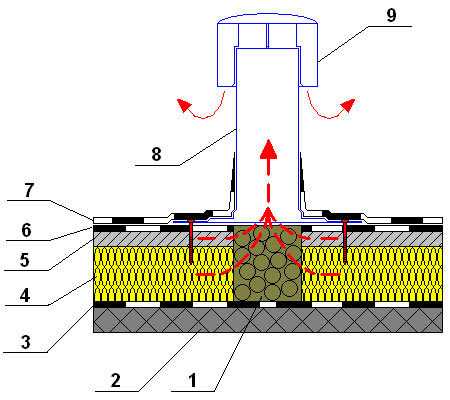

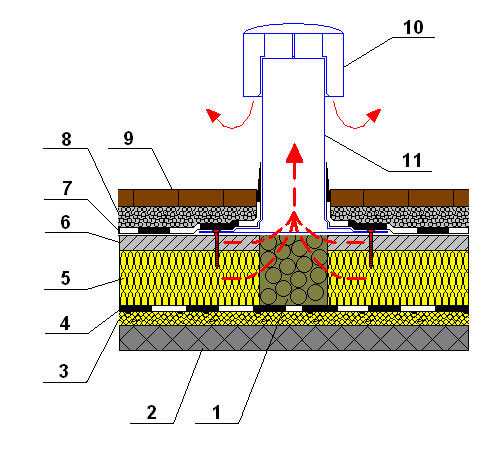

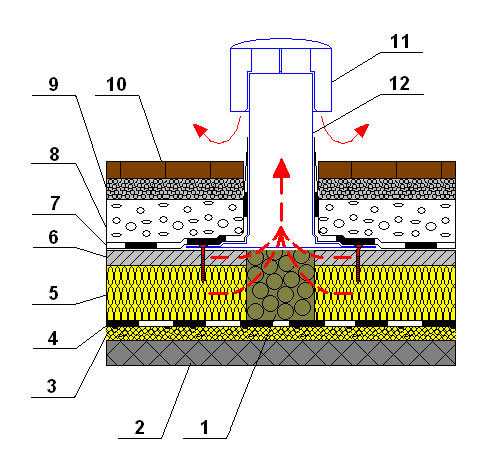

Схема работы аэратора.	Проверьте, установлены ли на ваших крышах подобные устройства. Возможно, именно их отсутствием объясняются постоянные ремонты ваших кровель.

Поделиться в социальных сетях

www.stroyka74.ru

Аэратор для кровли технониколь

Домашний уют

Сплошной коньковый аэратор «ТехноНИКОЛЬ» для мягкой кровли: обзор, технология монтажа и отзывы

21 сентября 2016

Как известно, коньковый аэратор «ТехноНИКОЛЬ» используется в качестве элемента, который служит для удаления избыточной подкровельной влаги. Он обладает специальной защитой, фильтром на основе пенополиуретана, который призван исключать проникновение внутрь атмосферных осадков и насекомых.

Обзор особенностей

Применяется коньковый аэратор на кровлях, устанавливается он поверх карнизной черепицы, которая должна соответствовать основной цветовой гамме крыши. Таким образом можно придать конструкции эстетичный законченный вид и сделать аэратор почти незаметным. Для правильной его работы нужно предусмотреть приток воздуха от карниза. Перед приобретением вы должны ближе ознакомиться с характеристиками материала изделия. Основное, на что следует обратить внимание, – это расход. На 25 м2 понадобится 1 штука. Размеры аэратора составляют 0,61×0,29 м. Цвет является черным.

Изготавливается аэратор из полипропилена, это позволяет реализовать один из вариантов решения подкровельной вентиляции. Аэратор реализуется в заводских упаковках. Изделие следует хранить в сухих закрытых помещениях. Объектами применения являются:

• жилые здания;
• промышленные сооружения;
• общественные здания;
• частные дома;
• торговые комплексы.

Устанавливается аэратор на двухскатную кровлю и совместим с гибкой черепицей.

Отзывы потребителей

Коньковый аэратор «ТехноНИКОЛЬ», по мнению пользователей, является одним из важных элементов правильно обустроенной кровли. Его использование обеспечивает эффективную вентиляцию всего подкровельного пространства. Как утверждают покупатели, после установки материалы системы кровли, расположенные внутри, будут защищены от намокания, их теплоизоляционные качества останутся на высоте. Пользователи подчеркивают, что аэратор значительно продлевает срок эксплуатации всей кровли и здания. Вы можете быть уверены в том, что аэратор имеет высокое качество, так как он обладает сертификатом соответствия.

Видео по теме

Необходимость использования аэратора

Раньше коньковый аэратор «ТехноНИКОЛЬ» не использовался, но впоследствии при обустройстве систем крыши разные материалы стали укладываться друг на друга. Такой «пирог» отвечает сегодня за сохранность тепла, изоляцию воды и пара. Все щели в итоге, через которые мог проникать воздух, закрываются паробарьером. При этом влага скапливается в герметичном подкровельном пространстве, оставаясь в стропильной конструкции. Вода при этом не высыхает и дополняется влагой, которая поступает извне. Уже через пару лет вы сможете наблюдать грибок, который распространяется по всему чердаку.

Коньковый аэратор «ТехноНИКОЛЬ» стал сегодня важной частью кровельного пирога. Современные крыши предусматривают необходимость наличия трех вентиляционных слоев. Первый располагается во внутреннем пространстве чердака, другой находится между гидро- и теплоизоляцией, тогда как третий – под кровельным пространством. Создать обычные воздушные прослойки будет недостаточно. Важно, чтобы воздух передвигался от конька к карнизу. При этом он не должен задерживаться, чтобы не создалась угроза образования конденсата. Для усиления циркуляции воздуха и для создания входов и выходов для влаги придуманы аэраторы. Аэроэлемент обладает вентиляционной планкой, поэтому внутрь не могут попасть птицы, а воздух проникает и циркулирует свободно. Аэратор обеспечивает вентиляцию на отдельных участках, а также гарантирует общую вентиляцию.

Технология монтажа: подготовка инструментов

Прежде чем установить коньковый аэратор для мягкой кровли «Технониколь», необходимо более подробно ознакомиться с инструкцией, ведь ее невыполнение может стать причиной неправильного функционирования элемента. Для начала нужно подготовить инструменты, среди них:

• циркулярная пила;
• шнур для разметки;
• молоток;
• ножницы;
• нож;
• пистолет для герметизации швов;
• рулетка;
• мастика в картридже.

Методика проведения работ

Установка аэратора осуществляется на кровлях, уклон которых изменяется в пределах от 14 до 45 °. Монтаж следует осуществлять исключительно на конек крыши. Обязательным условием при этом выступает наличие продухов, которые обеспечивают приток свежего воздуха от карниза. Когда устанавливается коньковый аэратор для мягкой кровли «ТехноНИКОЛЬ», гвозди должны входить в основание на 6,3 мм или больше. Прорези должны находиться на расстоянии от края наружной стены в 300 мм или больше.

Кровельный аэратор

В конце или начале конька аэраторы должны выступать над кровлей на 250 мм. Для того чтобы исключить ухудшение внешнего вида конструкции кровли и здания, следует установить аэраторы на всю длину конька.

Нужно помнить о том, что сплошной коньковый аэратор «ТехноНИКОЛЬ» имеет закрываемые и закрывающие окончания, они соединяются при наложении и образуют герметичную и прочную конструкцию. Монтаж необходимо начинать от края конька закрывающего конца. В качестве заключительного этапа выступает накрывание конца заводским окончанием. Структурные ребра следует расположить на плоской верхней части последнего ряда черепицы, в противном случае можно столкнуться с протечкой. Для этого монтаж конькового аэратора «ТехноНИКОЛЬ» может сопровождаться подрезкой материала и перемещением элементов в сторону перегородок.

Рекомендации специалиста

Для того чтобы заменить кровлю, на первом этапе следует избавиться от старой коньковой черепицы. Если же кровля новая, то нужно сразу же разрезать основание с помощью циркулярной пилы. Если предстоит работать с крышей, которая имеет коньковый брус, нужно определить точку, где будет располагаться вент. Важно обеспечить в каждую сторону зазор, ширина которого составляет 13 мм. Если же перед вами крыша без конькового бруса, то 13 мм необходимо отступить в каждую сторону от конька.

На следующем этапе производится разрезание по отмеченной линии. Все прорези должны быть удалены от края наружной стены или дымохода на 300 мм. Когда производится установка конькового аэратора «Технониколь», по два коньковых гонта нужно закрепить по краям крыши. Аэратор необходимо согнуть, чтобы придать ему необходимую форму и облегчить установку. Накрываемые и накрывающие окончания следует совместить при наложении, при этом дополнительной герметизации не потребуется.

Коньковый аэратор «ТехноНИКОЛЬ», размеры которого были упомянуты выше, должен укрепляться гвоздями накрывающим окончанием. Гвозди устанавливаются в специальные отверстия. Перегородки аэратора должны располагаться на плоской части последнего ряда укрывного материала, в противном случае вы можете столкнуться с протечками.

Автомобили
Заглушки для литых дисков: обзор, виды, производители и отзывы

В стандартном комплекте оригинальные заглушки для литых дисков выпускают все известные автомобильные производители (Toyota, Audi, Mercedes, BMW, Opel и прочие). Копию рассматриваемого элемента приобрести можно без про…

Автомобили
Лучшая смазка для цепей мотоциклов: обзор, виды, производители и отзывы

Цепь мотоцикла – это важный элемент, за которым нужен своевременный уход. Специалисты советуют смазывать ее как минимум раз в 5-7 месяцев. Как? Для этого существует смазка для цепей мотоциклов. Правильный выбор …

Бизнес
Насос для перекачки масла: обзор, характеристики, виды и отзывы владельцев

Перекачка вязких жидкостей с высокой концентрацией технических примесей обеспечивается специальными насосными агрегатами. Такая техника ориентирована на эксплуатацию в комплексах станций технического обслуживания, на …

Дом и семья
Корма для собак холистики: обзор, виды, состав и отзывы

Хозяин, который завел собаку, должен не только правильно за ней ухаживать, но и обеспечить ей сбалансированное питание. Можно кормить питомца домашней едой, но если нет времени для приготовления животному сбалансирова…

Дом и семья
Лучшая смесь для недоношенного ребенка: обзор, особенности, виды и отзывы

Каждой мамочке хочется, чтобы ее малыш родился вовремя и здоровеньким. Но бывают ситуации, когда ребенок появляется на свет недоношенным. В этом случае маме надо приложить максимум усилий, чтобы ее малыш как можно быс…

Дом и семья
Чайник чугунный для заваривания чая: обзор, виды, особенности и отзывы

Всем любителям ароматного чая хорошо известно, что вкус готового напитка во многом зависит от качества посуды, в которой он заваривался. Современные производители выпускают широкий ассортимент подобных изделий, отлича…

Домашний уют
Врезные смесители для акриловых ванн: обзор, описание, модели и отзывы

Советские времена давно прошли и тогдашняя королева ванной комнаты – чугунная ванна сошла с трона. Немногочисленные варианты никак не могли прижиться, но сравнительно недавно человечество сделало шаг навстречу к…

Домашний уют
Пика для отбойного молотка: обзор, виды, характеристики и отзывы

С древних времен в процессе своей хозяйственной деятельности человечеству нередко приходилось использовать такие прочные материалы, как осадочные горные породы, асфальт и бетон. Как показал опыт, их очень трудно раска…

Домашний уют
Универсальные котлы отопления для частного дома: обзор лучших моделей и отзывы

Отопительные котлы в первую очередь характеризуются конструкционными и эксплуатационными параметрами. При этом группа рабочих показателей в немалой степени зависит от используемого топлива. Жидкостное, газовое и тверд…

Домашний уют
Домашний биотуалет для пожилого человека: обзор, виды, производители и отзывы

К сожалению, число людей, которые живут с ограниченными возможностями, в мире довольно велико. В повседневной жизни они сталкиваются со множеством проблем, одной из них является посещение туалета. Для ее решения были …

Кровельная вентиляция Технониколь

В любом здании большое значение имеет устройство вентиляционной системы. Это один из необходимых элементов современного дома.

От качества материалов и правильности конструкции системы вентиляции зависит не только срок службы всего здания, но и показатели его энергопотребления. Грамотная организация вентиляционной системы является залогом длительной эксплуатации элементов кровли, позволяет снизить затраты на ремонт и энергообеспечение дома.

Для вентиляции здания используются две основные системы:

1. Внутренние помещения оборудуются системой принудительной вентиляции. Она служит для обеспечения оптимальной влажности внутри здания.
2. Система для вентиляции элементов кровли и подкровельного пространства. Предотвращает коррозию и гниение несущих конструкций кровли, увлажнение утеплителя, препятствует скоплению конденсата и влаги в подкровельном пространстве.

Вентиляционные элементы ТехноНИКОЛЬ отвечают современным требованиям к устройству принудительной внутренней и подкровельной вентиляции.

Компания «Кровли-М» предлагает надежные технические решения для оформления вентиляционных систем по выгодной цене. Элементы выполнены из качественных материалов, эстетично выглядят, удобны в монтаже.

Аэроэлемент PILOT ТехноНИКОЛЬ

Предназначен для кровель, на которых нет конька. Удаление избыточной влаги из подкровельного пространства осуществляется за счет создаваемого аэроэлементом перепада давления. Движущиеся потоки воздуха обеспечивают выведение влаги из утеплителя. Аэроэлементы PILOT ТехноНИКОЛЬ устанавливают из расчета 1 шт. на 5 м2 кровли, высота вентилируемого пространства при этом составляет 5 см. Их располагают на расстоянии 0,5-0,8 м от конька. Приточный воздух поступает в районе свесов кровли. Расход: 1 шт. на 5 м2 кровли. Диаметр трубы: 110 мм. Цвет: чёрный.

Аэроэлемент КТВ ТехноНИКОЛЬ

Используется на кровлях из гибкой черепицы без конька. Подкровельная влага выводится с воздушными потоками, которые образуются в результате созданного аэроэлементом перепада давления. Необходимое количество аэроэлементов определяют из расчета 1 шт. на 5 м2 поверхности кровли (при вентилируемом подкровлельном пространстве высотой 5 см). Аэроэлементы КТВ ТехноНИКОЛЬ выпускаются в различных цветовых вариантах, что позволяет им гармонично выглядеть на кровле любого цвета. Изготавливаются из высококачественного полипропилена, устойчивы к воздействию ультрафиолета. Расход: 1 шт. Коньковый аэратор ТехноНИКОЛЬ (0,6м) на 5 м2 кровли. Диаметр трубы: 110 мм. Цвета: черный, коричневый, серый, красный, зеленый, синий.

Вентиль SKAT кровельный ТехноНИКОЛЬ

Предназначен для кровель с плоским покрытием (гибкая черепица, плоские асбестоцементные и металлические листы) и уклоном ската от 5 градусов. Устанавливается на кровельное покрытие. Расход: 1 шт. на 5 м2 поверхности кровли. Диаметр трубы: 110 мм. Цвета: черный, серый, коричневый, зеленый, синий, красный.

Проходной элемент SKAT кровельный ТехноНИКОЛЬ

Проходной элемент SKAT используется в качестве основания канализационного и вентиляционного выходов. Закрепляется под подкладочным ковром или гибкой черепицей при помощи полимерно-битумной мастики и кровельных гвоздей. Производится из качественного полипропилена, устойчив к выцветанию. Ассортимент расцветок позволяет подобрать элементы, которые будут гармонировать с цветом кровли. Размер отверстия: 25 см х 16 см. Цвета: красный, зеленый, синий, серый, коричневый, черный.

Вентиль SKAT Monterrey кровельный ТехноНИКОЛЬ

Применяется непосредственно с металлочерепицей Monterey и монтируется уже на готовую кровлю. Удаляет избыточную влагу с кровельного покрытия. Цвета: черный, серый, коричневый, зеленый, синий, красный.

Проходной элемент SKAT Monterrey кровельный ТехноНИКОЛЬ

Применяется с металлочерепицей Monterey и используется в качестве основания для монтажа вентиляционного или канализационного выхода. Цвета: красный, зеленый, синий, серый, коричневый, черный.

Проходной элемент ТехноНИКОЛЬ

Устанавливается на кровлях из гибкой битумной черепицы. Является основанием для канализационного и вентиляционного выходов. Размер отверстия: 25 см х 16 см. Размер основания: 57 см х 48 см. Цвета: синий, зеленый, красный, коричневый, серый, черный.

Колпак ТехноНИКОЛЬ D110/D160

Используется для оформления кровельных проходных элементов, защищает их от попадания осадков. Устойчив к атмосферным воздействиям и ультрафиолету. Выпускается в различных цветах. Колпак ТехноНИКОЛЬ D110 предназначен для использования с вентиляционным выходом ТехноНИКОЛЬ D110, колпак D160 – с вентиляционным выходом D126/160. Высота: 190 мм. Диаметр трубы: 200 мм. Цвета: красный, зеленый, синий, серый, коричневый, черный.

Адаптер ТехноНИКОЛЬ

Обеспечивает надежное соединение воздуховода с аэратором КТВ ТехноНИКОЛЬ. Диаметр трубы: 110-130 мм. Цвет: черный.

Вентиляционный выход ТехноНИКОЛЬ D110

Производится из качественного полипропилена, имеет стойкий цвет. Обеспечивает удаление влаги (пара), запахов от приготовления пищи и из системы канализации. Из канализационного стояка воздух отводится через систему соединенных муфтами патрубков. Выпускается в различных, стойких к выцветанию оттенках. Рекомендуется для использования при устройстве вентиляции в летних домах. Размер: 110х500 мм. Цвета: красный, синий, зеленый, серый, черный, коричневый.

Вентиляционный выход ТехноНИКОЛЬ изолированный, D125/160

Производится из прочного полипропилена, устойчив к воздействию ультрафиолета. Благодаря использованию современного материала элемент зимой не покрывается наледью. Предназначен для удаления запахов и влаги, образующихся на кухне и в канализационной системе. Через систему патрубков с соединяющими муфтами отработанный воздух отводится прямо из канализационного стояка. Ассортимент расцветок позволяет подобрать вентиляционный выход в соответствии с цветом кровельного покрытия. Рекомендуется для кровель зданий, которые используются в течение всего года. Внутренний диаметр трубы: 125 мм. Внешний диаметр трубы: 160 мм. Высота: 500 мм. Цвета: черный, красный, коричневый, серый, зеленый, синий.

Сплошной коньковый аэратор ТехноНИКОЛЬ

Коньковый аэратор предназначен для организации выведения влаги из подкровельного пространства. Устанавливается на коньковых кровлях. Сверху на него укладывается коньково-карнизная черепица в цвет основного кровельного покрытия. Таким образом, коньковый аэратор практически не заметен на кровле. Для предотвращения попадания под кровлю атмосферных осадков и насекомых аэратор оснащен специальным пенополиуретановым фильтром. Приток воздуха осуществляется через карниз кровли. Расход: 1 шт. на 25 м2. Размер: 0,29 х 0,61 м. Цвет: черный.

14.02.2018

Аэраторы для плоских кровель Технониколь

Традиционная плоская крыша состоит из основания, на которое уложен гидроизоляционный ковер из битумосодержащих рулонных материалов для защиты от воздействия атмосферных осадков.
Из-за того, что обеспечить полную герметичность пароизоляционного слоя практически невозможно, водяные пары из помещения или окружающей среды проникают под гидроизоляционный слой и конденсируются в нем. Плотный гидроизоляционный ковер препятствует испарению влаги в окружающее пространство и с течением времени в гидроизоляционном слое скапливается много воды, которая стекает вниз, образуя на потолке мокрые пятна, при отрицательных температурах вода замерзает, увеличивается в объеме и прорывает гидроизоляцию. Если вода попадает в теплоизоляционный слой, то во время морозов теплоизоляция промерзает и теряет свои изоляционные свойства. При этом значительно возрастают затраты на отопление. В теплое время года в конструкциях появляется плесень.

Проверенное решение этой проблемы — аэраторы для плоских кровель.

Пластиковые аэраторы (флюгарки), различных диаметров, применяются при устройстве «дышащих» кровель и санации кровли. Предназначены для отвода водяных паров. Предотвращают образование вздутий на кровельном ковре. Увеличивают срок службы гидроизоляционного ковра. Пластиковые аэраторы не подвержены коррозии и могут использоваться в различных климатических поясах. На плоских кровлях простой конфигурации аэраторы устанавливаются равномерно по всей площади кровли в наиболее высоких точках кровельного ковра в местах стыков теплоизоляционных плит.

Проверьте, установлены ли на ваших крышах подобные устройства. Возможно, именно их отсутствием объясняются постоянные ремонты ваших кровель.

Аэратор ТехноНИКОЛЬ Алипай

Традиционная плоская крыша состоит из основания, на которое уложен гидроизоляционный ковер из битумосодержащих рулонных материалов для защиты от воздействия атмосферных осадков.
Из-за того, что обеспечить полную герметичность пароизоляционного слоя практически невозможно, водяные пары из помещения или окружающей среды проникают под гидроизоляционный слой и конденсируются в нем. Плотный гидроизоляционный ковер препятствует испарению влаги в окружающее пространство, и с течением времени в гидроизоляционном слое скапливается много воды, которая стекает вниз, образуя на потолке мокрые пятна, при отрицательных температурах вода замерзает, увеличивается в объеме и прорывает гидроизоляцию. Если вода попадает в теплоизоляционный слой, то во время морозов теплоизоляция промерзает и теряет свои изоляционные свойства. При этом значительно возрастают затраты на отопление. В теплое время года в конструкциях появляется плесень.
Проверенное решение этой проблемы – аэраторы для плоских кровель.

Область применения
Пластиковые аэраторы (флюгарки) различных диаметров применяются при устройстве «дышащих» кровель и санации кровли. Предназначены для отвода водяных паров. Предотвращают образование вздутий на кровельном ковре. Увеличивают срок службы гидроизоляционного ковра. Пластиковые аэраторы не подвержены коррозии и могут использоваться в различных климатических поясах. На плоских кровлях простой конфигурации аэраторы устанавливаются равномерно по всей площади кровли в наиболее высоких точках кровельного ковра в местах стыков теплоизоляционных плит.

Аэратор ULTRA/ ULTRA М

Аэратор ULTRA M — это качественный компактный пластиковый аэратор для кровель малых, средних и больших размеров.
Традиционная плоская крыша состоит из основания, на которое уложен гидроизоляционный ковер из битумосодержащих рулонных материалов для защиты от воздействия атмосферных осадков. Из-за того, что обеспечить полную герметичность пароизоляционного слоя практически невозможно, водяные пары из помещения или окружающей среды проникают под гидроизоляционный слой и конденсируются в нем. Плотный гидроизоляционный ковер препятствует испарению влаги в окружающее пространство, и с течением времени в гидроизоляционном слое скапливается много воды, которая стекает вниз, образуя на потолке мокрые пятна, при отрицательных температурах вода замерзает, увеличивается в объеме и проры вает гидроизоляцию. Если вода попадает в теплоизоляционный слой, то во время морозов теплоизоляция промерзает и теряет свои изоляционные свойства. При этом значительно возрастают затраты на отопление. В теплое время года в конструкциях появляется плесень.

Область применения
Пластиковые аэраторы (флюгарки) различных диаметров при меняются при устройстве «дышащих» кровель и санации кров ли. Предназначены для отвода водяных паров. Предотвращают образование вздутий на кровельном ковре. Увеличивают срок службы гидроизоляционного ковра.

Аэратор для кровли — применение, виды и монтаж

Пластиковые аэраторы не подвержены коррозии и могут использоваться в различных климатических поясах. На плоских кровлях простой конфигу рации аэраторы устанавливаются равномерно по всей площади кровли в наиболее высоких точках кровельного ковра в местах стыков теплоизоляционных плит.

Марки
Аэратор ULTRA
Аэратор ULTRA M

Аэраторы Алипай ЭКО

Аэратор типа Alipai — это качественный аэратор для плоских кровель производства SK-Tuote OY (Финляндия). Изготовлен из специально подобранных ударопрочных и атмосферостойких пластиков, которые дают возможность использовать его в широком диапазоне температур от -50С до +90С. Аэраторы Alipai отлично зарекомендовали себя в условиях российского климата. Рекомендуется устанавливать один Аэратор Alipai-110 на каждые 80-100 кв.м. кровли.

Выбрать и заказать подходящий аэратор Вам помогут наши менеджеры. Звоните!

Источник материала: tn.ru

Возврат к списку

astgift.ru

Аэраторы для плоской кровли для вывода влаги

Аэраторы для плоской кровли необходимы для вывода лишней влаги из-под кровельного пространства.

Аэраторы (дефлекторы, флюгарки и т. п. ) применяются при устройстве «дышащих» кровель
и санации кровли. Предназначены для отвода водяных паров проникающих под гидроизоляционный слой кровли.

Понятие аэраторов довольно широко, они применяются в канализационной системе, аквариумах и т.п., а также на крышах с различным кровельным покрытием и уклоном.

Классическая плоская крыша представляет собой основание с уложенным гидроизоляционным ковром из рулонных кровельных материалов в целях предотвращения воздействия атмосферных осадков. Для плоской кровли данное устройство очень актуально, так как способствует предотвращению разрушения кровельного ковра в связи с образованием и скоплением влаги и конденсата со стороны внутренних помещений, а также проникновения осадков сквозь микротрещины в кровельных материалах.

Влага в подкровельном пространстве: причины

Схема устройства аэратора для эксплуатируемой кровли: 1 – керамзит; 2 – железобетонное перекрытие; 3 – легкий бетон – разуклонка; 4 – пароизоляция; 5 – утеплитель; 6 – стяжка; 7 – гидроизоляция; 8 – засыпка из промытого гравия; 9 – тротуарная плитка; 10 – защитный колпак; 11 – корпус аэратора.

Монтаж мягкой кровли популярен как в гражданском, так и промышленном строительстве. Классическая установка сравнима со «слоеным пирогом», состоящим из железобетонного перекрытия, пароизоляционного слоя, цементно-песчаной стяжки, утеплителя, снова цементно-песчаной стяжки, гидроизоляционного слоя и кровельного материала. Основная проблема, возникающая в процессе эксплуатации мягкой кровли, – вздутие материала покрытия и в результате образование протечек. Установка аэратора способствует минимизации и даже исключению риска подобных проявлений.

Вздутие – результат проникновения паров влажного воздуха из помещений верхних этажей в подкровельное пространство. В результате, в случае наличия дефектов, в пароизоляционном слое в цементно-песчаной стяжке и утеплителе образуется конденсат.

Этот процесс отрицательно влияет на теплопроводность утеплителя. Кроме того что намокание утеплителя увеличивает расход тепла почти в 2 раза, в непроветриваемом подкровельном пространстве образуется плесень. Потери тепла влекут за собой рост расходов на отопление, плесень же способствует развитию всевозможных заболеваний.

Исходя из вышеизложенного, монтаж аэратора при организации плоской кровли необходим.

Влага в подкровельном пространстве: необходимость просушки

Схема устройства аэратора для неэксплуатируемой кровли: 1 – керамзит; 2 – железобетонное перекрытие; 3 – пароизоляция; 4 – утеплитель; 5 – стяжка; 6 – нижний слой гидроизоляции; 7 – верхний слой гидроизоляции; 8 – корпус аэратора; 9 – защитный колпак.

Влага и конденсат, скопившиеся в цементно-песчаной стяжке и утеплителе, в результате низких температур замерзают и, увеличиваясь в объемах, способны разрушить прослойки стяжки, гидроизоляции и кровли. В целях уменьшения скопления влаги в подкровельном пространстве мягкой кровли на крышу устанавливают аэраторы.

Если влаги и конденсата скопилось много, то, прежде чем осуществлять ремонт, необходимо просушить подкровельное пространство. Для этого производят полный демонтаж мягкой кровли и замену всех ее элементов. Операция довольно затратная, поэтому можно пойти по другому варианту – установить кровельные аэраторы турбинного типа. Они позволят быстро просушить утеплитель и удалить конденсат без дорогостоящего ремонта. Скорость испарения будет зависеть от аэраторов и создаваемой ими циркуляции воздуха.

Летом температура на поверхности мягкой кровли может достигать 90°С, а под ней – 70°С. Очень важно, чтобы эти разные по температуре воздушные массы перемешивались, тогда будет происходить испарение влаги. Аэраторы для плоской крыши вполне справятся с подобной задачей. Просушка всех слоев мягкой кровли позволит восстановить их свойства и функции.

Аэраторы: виды и установка

Аэраторы для кровли производятся различных размеров и модификаций, но цель у них едина – удаление влаги и конденсата, проветривание и вывод влажного воздуха. Установку можно осуществлять как в процессе строительства, так и в процессе эксплуатации крыши. В случае ремонтных работ необходимость монтажа аэраторов обусловлена предотвращением процессов гниения кровельных материалов и образования протечек.

Схема устройства аэратора для инверсионной кровли: 1 – керамзит; 2 – железобетонное перекрытие; 3 – легкий бетон – разуклонка; 4 – пароизоляция; 5 – утеплитель; 6 – стяжка; 7 – гидроизоляция; 8 – дренажирующий слой; 9 – засыпка из промытого гравия; 10 – тротуарная плитка; 11 – защитный колпак; 12 – корпус аэратора.

Корпус изделия должен быть выполнен из устойчивого к коррозии и перепадам температур материала. Наиболее популярны сегодня:

• пластик;
• нержавеющая сталь.

Количество необходимых аэраторов обусловлено их техническими характеристиками, площадью крыши, концентрацией конденсата и влаги, а также состоянием кровельного покрытия. На мягкой кровле аэраторы размещают равномерно по всей площади. Как правило, данные устройства способны выдерживать температуру от – 50°С до 90°С.

Если внутренние помещения специфичны, это бани, бассейны, прачечные и т.п., количество необходимых аэраторов лучше рассчитать на этапе проектирования.

Вентиляция кровельного покрытия обеспечивается путем установки вентиляционных патрубков. Этот процесс несложен и вполне реален для выполнения своими руками. Данные аэраторы представляют собой трубы, изготовленные из прочного полиэтилена, в диаметре от 6 до 12 см, накрываемые зонтиком, дабы избежать возможности попадания внутрь влаги от атмосферных осадков (дождь, роса, туман, снег и т. д.).

В процессе монтажа на крыше в определенном месте делают отверстие, достигающее до утеплительного слоя. Диаметр отверстия должен быть либо меньше, либо такой же, как у аэратора (вентиляционного патрубка), но не больше. Если утеплитель мокрый, его предварительно следует заменить. Низ аэраторной трубы смазывается мастикой и крепко прижимается к основанию мягкой кровли. Помимо данного крепления, юбку аэратора фиксируют в нескольких местах по окружности саморезами. У низа вентиляционного патрубка необходимо организовать дополнительную гидроизоляцию.

xn—-7sbbdjjaydv2ck5fi7k.xn--p1ai

Аэраторы для плоских кровель | Строительный вестник

Аэраторы для плоских кровель

Традиционная плоская крыша состоит из основания, на которое уложен гидроизоляционный ковер из битумосодержащих рулонных материалов для защиты от воздействия атмосферных осадков.
Из-за того, что обеспечить полную герметичность пароизоляционного слоя практически невозможно, водяные пары из помещения или окружающей среды проникают под гидроизоляционный слой и конденсируются в нем. Плотный гидроизоляционный ковер препятствует испарению влаги в окружающее пространство и с течением времени в гидроизоляционном слое скапливается много воды, которая стекает вниз, образуя на потолке мокрые пятна, при отрицательных температурах вода замерзает, увеличивается в объеме и прорывает гидроизоляцию. Если вода попадает в теплоизоляционный слой, то во время морозов теплоизоляция промерзает и теряет свои изоляционные свойства. При этом значительно возрастают затраты на отопление. В теплое время года в конструкциях появляется плесень.
Проверенное решение этой проблемы — аэраторы для плоских кровель.
Пластиковые аэраторы (флюгарки), различных диаметров, применяются при устройстве «дышащих» кровель и санации кровли. Предназначены для отвода водяных паров. Предотвращают образование вздутий на кровельном ковре. Увеличивают срок службы гидроизоляционного ковра. Пластиковые аэраторы не подвержены коррозии и могут использоваться в различных климатических поясах. На плоских кровлях простой конфигурации аэраторы устанавливаются равномерно по всей площади кровли в наиболее высоких точках кровельного ковра в местах стыков теплоизоляционных плит.
Проверьте, установлены ли на ваших крышах подобные устройства. Возможно, именно их отсутствием объясняются постоянные ремонты ваших кровель.

Аэратор ТехноНИКОЛЬ Алипай

Традиционная плоская крыша состоит из основания, на которое уложен гидроизоляционный ковер из битумосодержащих рулонных материалов для защиты от воздействия атмосферных осадков.
Из-за того, что обеспечить полную герметичность пароизоляционного слоя практически невозможно, водяные пары из помещения или окружающей среды проникают под гидроизоляционный слой и конденсируются в нем. Плотный гидроизоляционный ковер препятствует испарению влаги в окружающее пространство, и с течением времени в гидроизоляционном слое скапливается много воды, которая стекает вниз, образуя на потолке мокрые пятна, при отрицательных температурах вода замерзает, увеличивается в объеме и прорывает гидроизоляцию. Если вода попадает в теплоизоляционный слой, то во время морозов теплоизоляция промерзает и теряет свои изоляционные свойства. При этом значительно возрастают затраты на отопление. В теплое время года в конструкциях появляется плесень.
Проверенное решение этой проблемы – аэраторы для плоских кровель.

Область применения
Пластиковые аэраторы (флюгарки) различных диаметров применяются при устройстве «дышащих» кровель и санации кровли. Предназначены для отвода водяных паров. Предотвращают образование вздутий на кровельном ковре. Увеличивают срок службы гидроизоляционного ковра. Пластиковые аэраторы не подвержены коррозии и могут использоваться в различных климатических поясах. На плоских кровлях простой конфигурации аэраторы устанавливаются равномерно по всей площади кровли в наиболее высоких точках кровельного ковра в местах стыков теплоизоляционных плит.

Таблица Характеристик материалов

Наименование параметра	Аэратор ТехноНИКОЛЬ Алипай
Материал	Высокопрочный блоксополимер
Масса, г	1300
Н (высота), мм	470
D (диаметр трубки),мм	110/150
В (диаметр юбки), мм	455
Диаметр колпака, мм	200
Температурный диапазон эксплуатации, С	— 50 + 80
Цвет	Черный
Расход штук на м2	1/150

Аэратор ULTRA/ ULTRA М

Аэратор ULTRA M — это качественный компактный пластиковый аэратор для кровель малых, средних и больших размеров.
Традиционная плоская крыша состоит из основания, на которое уложен гидроизоляционный ковер из битумосодержащих рулонных материалов для защиты от воздействия атмосферных осадков. Из-за того, что обеспечить полную герметичность пароизоляционного слоя практически невозможно, водяные пары из помещения или окружающей среды проникают под гидроизоляционный слой и конденсируются в нем. Плотный гидроизоляционный ковер препятствует испарению влаги в окружающее пространство, и с течением времени в гидроизоляционном слое скапливается много воды, которая стекает вниз, образуя на потолке мокрые пятна, при отрицательных температурах вода замерзает, увеличивается в объеме и проры вает гидроизоляцию. Если вода попадает в теплоизоляционный слой, то во время морозов теплоизоляция промерзает и теряет свои изоляционные свойства. При этом значительно возрастают затраты на отопление. В теплое время года в конструкциях появляется плесень.
Проверенное решение этой проблемы – аэраторы для плоских кровель.

Область применения
Пластиковые аэраторы (флюгарки) различных диаметров при меняются при устройстве «дышащих» кровель и санации кров ли. Предназначены для отвода водяных паров. Предотвращают образование вздутий на кровельном ковре. Увеличивают срок службы гидроизоляционного ковра. Пластиковые аэраторы не подвержены коррозии и могут использоваться в различных климатических поясах. На плоских кровлях простой конфигу рации аэраторы устанавливаются равномерно по всей площади кровли в наиболее высоких точках кровельного ковра в местах стыков теплоизоляционных плит.
Марки
Аэратор ULTRA
Аэратор ULTRA M

Таблица Характеристик материалов

Наименование параметра	Аэратор ULTRA	Аэратор ULTRA M
Материал	Полипропилен	Полипропилен
Масса, г	1230	400
Н (высота), мм	470	360
D (диаметр трубки),мм	130/100	55/75
В (диаметр юбки), мм	390	280
Диаметр прижимного кольца, мм	—	168
Диаметр колпака, мм	200	146
Температурный диапазон эксплуатации, С	от — 50 до + 90	от — 50 до +90
Цвет	Черный	Черный

Аэраторы Алипай ЭКО

Аэратор типа Alipai — это качественный аэратор для плоских кровель производства SK-Tuote OY (Финляндия). Изготовлен из специально подобранных ударопрочных и атмосферостойких пластиков, которые дают возможность использовать его в широком диапазоне температур от -50С до +90С. Аэраторы Alipai отлично зарекомендовали себя в условиях российского климата. Рекомендуется устанавливать один Аэратор Alipai-110 на каждые 80-100 кв.м. кровли.
Марки
Аэратор «Alipai-110»
Аэратор Алипай ЭКО 110

sv18.ru
