Акт гидравлических испытаний напорного трубопровода. Инструкция заполнения
скачать форму скачать образец
После завершения монтажных работ напорные трубопроводы водоснабжения и, в случаи необходимости, канализации должны быть испытаны на прочность и герметичность. По результатам гидравлических испытаний составляется акт по форме, которая предусмотрена СНиП 3.05.04-85 «Наружные сети и сооружения водоснабжения и канализации». Полное название акта – акт о проведении приемочного гидравлического испытания напорного трубопровода на прочность и герметичность
. Стоит отметить, что акт по вышеуказанной форме составляется как при проведении предварительного, так и при проведении приемочного гидравлического испытания.Акт гидравлических испытаний трубопроводов начинаем заполнять с внесения данных о месте проведения испытания (название населенного пункта), а также даты утверждения акта. Далее вносим данные о составе приемочной комиссии. В состав комиссии должны входить представители строительно-монтажной организации, технического надзора заказчика, эксплуатационной организации. Подробнее с системой взаимоотношений участников строительного процесса можно ознакомиться здесь. По каждому члену комиссии заносим в акт следующие данные: название организации и должность, фамилия и инициалы представителя.
На следующем этапе заполнения акта указываем название объекта (информацию о названии находим в проекте или разрешении на строительство), номера пикетов на границах испытуемого участка, протяженность участка, диаметр и материал труб и стыковых соединений.
Далее следует заполнить блок акта, который посвящен непосредственно гидравлическим испытаниям. Больших затруднений при его заполнении возникнуть не должно. Заполняем этот раздел в следующем порядке:
1. Указываем рабочее давление трубопровода (информацию берем из проекта) и испытательное давление (информацию берем из проекта, или в случае ее отсутствия рассчитываем по таблицам 4 и 5 из СНиП 3.05.04-85 для испытаний на герметичность и прочность соответственно).
2. Заносим в акт о проведении гидравлических испытаний данные об испытательном манометре. Необходимо указать класс точности манометра, верхний предел измерений, цену деления шкалы манометра, а также высоту расположения манометра относительно оси трубопровода. В соответствии с СНиП 3.05.04-85 для гидравлических испытаний можно применять только аттестованные манометры класса точности не ниже 1,5 со шкалой на номинальное давление около 4/3 испытательного.
3. Рассчитываем показания манометров для указанных выше в акте значений рабочего и испытательного давления трубопровода. Показания рассчитываем по тем формулам, которые указаны в акте.
4. По таблице 6 из СНиП 3.05.04-85 выводим и заносим в акт гидравлических испытаний образец, которого представлен на этой странице, допустимый расход подкаченной воды сначала на 1 километр трубопровода, а затем на длину испытываемого участка.
5. Описываем процесс проведения гидравлических испытаний на прочность с указанием ранее рассчитанных значений испытательного и рабочего давления, времени, в течение которого выдерживалось испытательное давление, результаты осмотра трубопроводов на наличие разрывов и утечек.
6. Описываем процесс проведения гидравлических испытаний на герметичность, с указанием испытательного давления на герметичность, времени начала и окончания испытания, продолжительности испытания, данных об уровне воды в мерных бочках на начало и конец испытания, данных показаний манометра о снижении давлении в трубопроводе на момент окончания испытания, объема воды, потребовавшегося для восстановления давления до испытательного, величины расхода воды, подкаченной в трубопровод во время испытания. Величину ΔР следует принимать в соответствии с таблицей 4 из СНиП 3.05.04-85. Также следует отметить, что величина испытательного давления на герметичность Рг не должна превышать величины приемочного испытательного давления трубопровода на прочность Ри.
Если величина расхода подкаченной воды не превышает величин допустимого расхода подкаченной воды на испытываемый участок длиной 1 км и более, которые указаны в таблице 6 из СНиП 3.05.04-85, то такой трубопровод признается выдержавшим предварительное и приемочное гидравлическое испытания на герметичность.
На основании полученных результатов комиссией выносится решение, выдержал ли трубопровод гидравлические испытания или нет.
После завершения испытаний акт гидравлического испытания подписывается всеми членами комиссии. Изменение формы акта и отклонения от нее не допускаются.
Как видим, процесс заполнения акта гидравлических испытаний не сложен, а если у вас все же остались вопросы, то смело задавайте их в комментариях, а мы постараемся на них оперативно ответить. Обязательно подписывайтесь на наш ресурс в социальных сетях, и получайте новые рекомендации по ведению исполнительной документации в числе первых.
скачать форму скачать образец
mavego.ru
Акт гидравлического испытания системы отопления. Инструкция заполнения
скачать форму скачать образец
После завершения монтажа, но до начала отделочных работ монтажной организацией должны быть выполнены гидростатические испытания системы отопления. По результатам гидростатических испытаний составляется акт по форме, которая предусмотрена СП 73.13330.2012 «Внутренние санитарно-технические системы здания». В соответствии с нормативной документацией полное название акта следующее: акт гидростатического или манометрического испытания на герметичность. В обиходе этот документ называют акт гидравлического испытания системы отопления.
Акт гидравлических испытаний трубопроводов начинаем заполнять с внесения данных о точном наименовании испытываемой системы. Точное наименование системы указано в проекте (рабочей документации). На следующем этапе заполнения акта указываем наименование объекта (информацию о названии находим в проекте или разрешении на строительство). Далее заполняем данные о месте проведения испытания (название населенного пункта), а также даты утверждения акта.
После того как шапка акта заполнена приступаем к внесению данных о составе приемочной комиссии. В состав комиссии должны входить представители заказчика, генерального подрядчика и монтажной организации. Подробнее с системой взаимоотношений участников строительного процесса можно ознакомиться здесь. По каждому члену комиссии заносим в акт следующие данные: наименование организации и должность, фамилия и инициалы представителя.
Вслед за данными о приемочной комиссии указываем наименование проектной организации и шифр проекта, в соответствии с которым выполнены работы. Затем записываем в акт, что испытания были проведены гидростатическим методом.
Далее следует заполнить блок акта, который посвящен непосредственно гидравлическим испытаниям. Больших затруднений при его заполнении возникнуть не должно. Заполняем этот раздел в следующем порядке:
1. Заносим в акт гидравлических испытаний образец, которого представлен на этой странице, давление которым испытан трубопровод. Давление указываем сразу в двух единицах измерения – МПа и кг/см2. Тут же указываем время в течение, которого проводилось испытание системы отопления.
2. Указываем значение падения давления во время испытания. Данные заносятся сразу в двух единицах измерения – МПа и кг/см2.
3. Указываем наличие дефектов, которые были обнаружены в процессе или после испытания.
На основании полученных данных приемочная комиссия делает выводы о соответствии или несоответствии смонтированной системы отопления проектной и нормативной документации, а также выносится решение – признается ли трубопровод выдержавшим испытание или нет.
После завершения испытаний акт гидравлического испытания подписывается всеми членами комиссии. Изменение формы акта и отклонения от нее не допускаются.
Как видим, процесс заполнения акта гидравлического испытания отопления не сложен, а если у вас все же остались вопросы, то смело задавайте их в комментариях, а мы постараемся на них оперативно ответить. Обязательно подписывайтесь на наш ресурс в социальных сетях, и получайте новые рекомендации по ведению исполнительной документации в числе первых.
скачать форму скачать образец
mavego.ru
Акт гидравлических испытаний | ОЗП 2018/2019
Гидравлические испытания — это вид неразрушающего контроля прочности/плотности оборудования. Проводится путем создания избыточного давления водой.
Скачать пустой бланк акта «Гидравлического испытания» (ИТП, СО, теплообменника)
Периодичность гидравлического испытания для теплоустановок и тепловых сетей 1 год.
Гидравлическим испытаниям у потребителей тепловой энергии подвергаются:
- тепловые сети
- тепловые пункты
- системы отопления
- системы теплоснабжения калориферов и сами калориферы
- теплообменники ГВС/отопления
Гидравлические испытания тепловых сетей
Согласно п. 14.4 ТКП 458-2012 «Гидравлические испытания тепловых сетей осуществляются давлением 1,25 рабочего, но не менее 0,2 МПа. Трубопроводы выдерживаются под пробным давлением не менее 10 минут. После снижения давления до рабочего производится тщательный осмотр трубопроводов по всей их длине. Результаты испытаний считаются удовлетворительными,если во время их проведения не произошло падения давления и не обнаружено признаков течи или потения в сварных соединениях и в основном металле, видимых остаточных деформаций, трещин или признаков разрыва. Для гидравлического испытания должна применяться вода с температурой не ниже +5С и не выше +40С. Гидравлические испытания трубопроводов должны производиться при плюсовой температуре наружного воздуха»
В случаях, когда теплоснабжение объекта осуществляется от тепловых сетей РУП «Минскэнерго» или УП «Минсккомунтеплосети», акты выдают вышеперечисленные организации.
Обращайте внимание на заполнение акта, характеристики тепловых сетей (длинна, диаметр, точка подключения), указанные в акте гидравлических испытаний должны соответствовать сетям на балансе потребителя согласно акту разграничения балансовой принадлежности тепловые сетей
Пример заполненного акта гидравлического испытания тепловой сети:
Гидравлические испытания внутренних систем теплопотребления
П. 20.10 ТКП 458-2012 гласит, что ежегодно перед началом отопительного периода гидравлическим испытаниями подвергаются элеваторные узлы, калориферы, теплообменники на давление 1,25 рабочего но не ниже 1МПа (10 ата). Под элеваторным узлом авторы скорее всего понимают весь тепловой узел, поэтому в связи с установившейся практикой в качестве давление, на которое испытывается тепловой узел принимается 1 МПа(10 ата).
Теплообменники, будь то системы ГВС или отопления должны подвергаться опресовке давлением указанным в паспорте, но не ниже 1 МПа. Зачастую их испытывают на 12,5 ата или 16 ата.
Систему отопления испытывают на на давление 1,25 рабочего но не ниже 0,6МПа (6 ата) для систем отопления с чугунными отопительными приборами. системы отопления с панельного и конвекторного отопления испытываются на 1МПа (10 ата).
Успешными признаются испытания в ходе которых в течении 10 минут не не произошло падения давления (точнее в п. 20.13 ТКП 458-2012) в испытуемых системах.
Пример заполненного акта гидравлического испытания ИТП, системы отопления, теплообменника:
ozp.hdvao.by

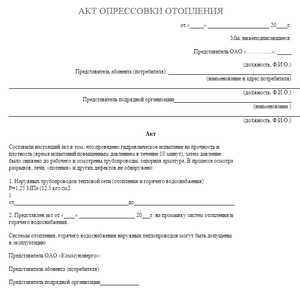

основания для составления, образец бланка
Опрессовка является важным этапом при создании или эксплуатации системы отопления как для многоквартирных, частных домов, так и для зданий другого назначения. Главная задача опрессовки — испытать качество сборки труб, а именно, оценить, насколько готовы к работе и герметичны все соединения, а также обнаружить дефекты, не выявленные при первичном осмотре, и устранить их.
По завершении всех мероприятий, в качестве документального подтверждения того, что система отопления готова к зимнему сезону, в обязательном порядке составляется акт опрессовки.
Процесс опрессовки проводится не единожды, а в следующих ситуациях:
- перед тем, как начнется отопительный сезон;
- после того, как смонтирована новая схема отопления;
- после ремонта или реконструкции всей системы в целом или любого из ее отрезков;
- после окончания любых строительных работ в здании.
Опрессовка и ее виды

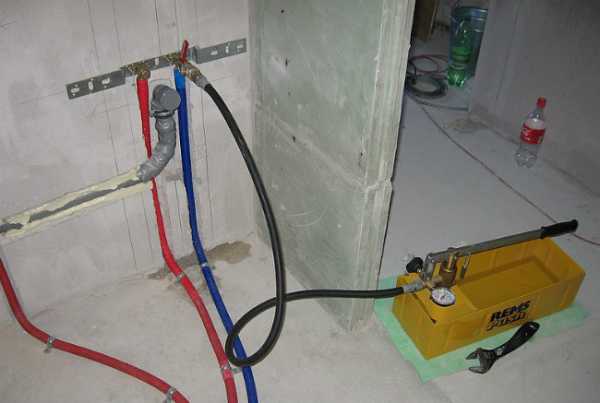

Что такое опрессовка систем отопления вообще? Это процесс испытания схем подачи тепла путем повышения давления в трубах, при помощи нагнетания воды или воздуха. Исходя из этого, различают:

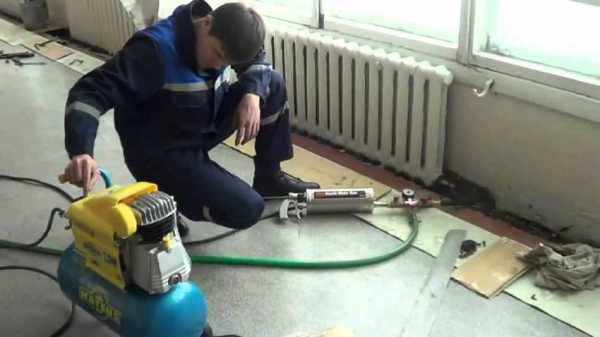

- гидравлические испытания или гидроопрессовку, которая проводится при помощи гидронасосов, подающих в трубы воду, и позволяет получить информацию о прочности системы.
- пневмоопресовку, которая показывает герметичность всех соединений системы в целом и проводится с использованием ручных или электрических пневмонасосов, нагнетающих в трубы воздух.
Из этих двух видов, наиболее опасным является пневмоиспытание и это стоит принять во внимание, так как, если в системе отопления присутствуют любые повреждения, нагнетаемый воздух не просто быстро выйдет, но способен устроить порывы. Поэтому специалисты рекомендуют не превышать давление больше 0, 15 мПа.
При гидроопрессовке в соответствии с техническими нормами нагнетаемое давление можно повышать на 20-30% больше рабочего и эта цифра фиксируется в акте гидравлического испытания систем отопления, при пневмоопрессовке на 40-50%.
Последовательность процесса опрессовки
Весь процесс опрессовки планируется заранее. Документально это выражается в составлении программы опрессовки, которая должна включать:
- наряд-допуск за подписью ответственного лица предприятия, обслуживающего теплосеть;
- схему участков тепловой сети, которые будут подвержены проверке с обозначением мест выпуска давления;
- пофамильный список сотрудников, которые будут проводить испытания, ответственное лицо в том числе;
- схему рассредоточения сотрудников на проверяемом участке и средства связи между ними;
- методику осуществления испытания и обработки выходных данных.
Перед запуском насоса проводят предварительную визуальную проверку соединений и состояние запорных вентилей, а также ставят заглушки для изоляции системы отопления от труб водоснабжения. Далее по процедуре отключают котел с расширительным баком, совершают промывку труб (один раз в 4-6 лет) от отложений разного рода или мусора. Промывку необходимо делать регулярно, так как у «заросших» изнутри труб падает теплопроводность. Промывка может производиться разными способами. Здесь учитываются технические параметры системы отопления.
При гидроопрессовке подготовленная система (то есть после промывки) заполняется теплоносителем – водой, затем к сливному крану подключается компрессор. Давление повышают до установленного значения и ведут наблюдение за показателями манометра. Если система отопления не имеет слабых мест, которые тут же порвутся, манометр не покажет каких-либо существенных колебаний давления. Если он показывает сильное падение давление, то однозначно нужно искать протечку. Хорошо, что это нетрудно.
При пневмоопрессовке пользуются пневмонасосом. Для обнаружения дефектов соединений рекомендуется обработать их перед проверкой мыльным раствором. Насос подцепляется к системе отопления и нагнетает внутрь труб воздух. Дальнейшие действия те же, что и в первом случае. И не стоит забывать о технике безопасности.
Если в процессе испытания в системе отопления были обнаружены негерметичные соединения или порывы, их устраняют и проводят проверку вновь. Эта процедура может повторяться и не один раз, пока система не станет полностью герметичной. Обычно этот процесс проводят специалисты государственных или частных организаций, имеющие доступ, знания и навыки, способные соблюсти всю последовательность процесса и обеспечить безопасность. После этого можно переходить к составлению акта опрессовки.
Что такое акт опрессовки, зачем он нужен
Акт опрессовки — документ, имеющий юридическую силу. Он является официальным доказательством того, что:
- все испытания проводились по программе, составленной инженером теплоснабжения в соответствии с нормативами, и сделаны в полном объеме;
- система отопления или ее участок герметичны, работоспособны и готовы к эксплуатации;
- если во время отопительного сезона случится авария, ответственность ляжет на одну из сторон (или на обеих), которая будет возмещать ущерб.
В бланке акта имеется несколько пунктов, которые следует заполнять максимально точно и полно. А именно:
- название объекта (дома, участка), где проводилась проверка;
- время и дата опрессовки;
- тестируемый участок (например, тепломагистраль или узел)
- приборы, с помощью которых была испытана система;
- результаты визуального осмотра швов, соединений, кранов;
- значение величины рабочего давления и нагрузки на систему отопления, продолжительность нагрузки;
- значения, показанные манометром в конце проверки;
- показатели величины падения давления;
- данные об устранении дефектов и протечек;
- заключение о готовности системы к эксплуатации;
- подписи ответственных сторон.
Бланки акта гидравлического испытания могут незначительно отличаться от бланков пневматической опрессовки. При его выборе можно ориентироваться на СНиП 3.05.04-85.
Акт должен быть подписан в тот же день, когда проводилось тестирование системы отопления. Акт визируют ответственные лица от организации, проводившей испытания, от организации, осуществляющей технадзор, и от управляющей организации.
Оцените статью: Поделитесь с друзьями!kotel.guru
Акт о проведении испытаний теплосети. Инструкция по заполнению
скачать форму скачать образец
Итак, работы по строительству трубопроводов тепловой сети завершены. Прежде чем приступить к изоляционным работам трубопроводы должны быть подвергнуты испытаниям на прочность и герметичность. Результаты этих испытаний заносят в акт, предусмотренный СНиП 3.05.03-85 «Тепловые сети». Полное название акта – акт о проведении испытаний трубопроводов на прочность и герметичность.
При заполнении акта первым делом указываем место проведения испытания (название города или другого населенного пункта), а также дату утверждения акта.
Затем заносим в акт данные о составе приемочной комиссии. В состав комиссии, как правило, входят представители строительно-монтажной организации, эксплуатационной организации, а также представитель технического надзора заказчика. Подробнее с системой взаимоотношений участников строительного процесса можно ознакомиться здесь. В обязательном порядке указываем фамилию, имя и отчество каждого представителя, а также занимаемую должность в организации.
Далее необходимо указать каким методом проводились испытания – гидравлическим или пневматическим. К слову, и на тот и на другой метод испытания акт оформляется аналогично. В след за этим указываем границы (между камерами, пикетами или шахтами) и протяженность испытываемого участка.
Далее необходимо заполнить таблицу, в которую заносим данные о названии трубопровода (с указанием диаметра), значении испытательного давления, а также давления при осмотре, продолжительности испытания.
Далее заполняем данные о наименовании проектной организации, а также шифре и дате выпуска проекта в соответствии с которым были выполнены монтажные работы.
На основании полученных при испытании данных приемочная комиссия делает выводы о соответствии или несоответствии смонтированных трубопроводов тепловой сети проектно-сметной документации, государственными стандартами, строительными нормами и правилами, а также выносится решение – признается ли трубопровод выдержавшим испытание или нет.
После завершения испытания акт подписывается всеми членами комиссии. Изменение формы акта и отклонения от нее не допускаются.
Как видим, процесс заполнения акта о проведении испытаний трубопроводов тепловой сети не сложен, а если у вас все же остались вопросы, то смело задавайте их в комментариях, а мы постараемся на них оперативно ответить. Обязательно подписывайтесь на наш ресурс в социальных сетях, и получайте новые рекомендации по ведению исполнительной документации в числе первых.
скачать форму скачать образец
mavego.ru
что это такое, образец акта водоснабжения, бланк для теплотрассы, форма
Для запуска системы теплоснабжения или водоснабжения в эксплуатацию необходимо протестировать конструкциюНикто не может отрицать необходимости наличия отопительной системы в доме или квартире в наших широтах, когда осень и зима бывают особенно холодными. Самой распространенной и наиболее эксплуатируемой считается система отопления, предусматривающая циркуляцию теплоносителя по трубам. Для бесперебойной работы системы предусмотрено проведение профилактических и контрольных мероприятий, которые помогут проследить за нормальной работоспособностью системы.
Что такое опрессовка системы отопления
Чтобы определить готовность системы отопления к эксплуатации оборудования и контуров, которые были смонтированы, необходимо провести гидравлические испытания. После проведения необходимой проверки составляют акт опрессовки. Иными словами, опрессовка – это комплекс мероприятий по проверке системы, которые определяют, насколько герметична отопительная система.
Для выявления проблемных участков или для подтверждения работоспособности в рабочем режиме необходимо проведение гидравлических испытаний
Когда эксплуатационная система отопления готова к сдаче, следует полностью завершить первоначальный монтаж.
Опрессовку нужно проводить перед тем, как начнется отопительный сезон. Проверка также необходима, если проводились ремонтные или профилактические работы на трубопроводах. Очень часто случается так, что трубы «прорывают». Для их качественного ремонта необходимо определить самые слабые участки системы и составить план ремонтных работ.
Процесс опрессовки:
- В отопительную систему под высоким давлением нагнетают воздух или воду, при этом используют гидравлический или пневматический насос.
- Такой процесс позволяет выявить место, где была нарушена герметичность, что означает попадание воздуха или воды наружу.
- Искусственный способ позволяет моделировать ситуации, когда критические величины действуют на отопительную систему.
- При проведении проверочных работ исправные системы не подвергаются никакому риску.
Для проверки автономной системы отопления в многоэтажном доме чаще всего используют компрессор. Проверку делают при помощи пневматической опрессовки, чтобы вода не просачивалась на этажи, расположенные ниже. Каждая система отопления уникальна, поэтому прежде чем проводить проверочную работу, необходимо ознакомиться с характерными особенностями конкретной системы.
Акт опрессовки системы водоснабжения: как выполнить промывку
Каждой отопительной системе присущи характерные особенности, которые нужно учитывать при выполнении опрессовки. Важно правильно рассчитать возможное давление, образовавшееся во время процедуры опрессовки. Следует внимательно ознакомиться с типом разводки отопительной системы, характеристикой труб (нужно учитывать их возраст, толщину стен, материал изготовления). Также нужно учесть количество этажей и характеристики арматуры.
Опрессовка и промывка систем отопления проводится после отключения всей системы и удаления теплоносителя (воды или антифриза) из нее
Проводить опрессовку нужно только тогда, когда будут определены параметры системы отопления.
В основу контрольно-проверочного мероприятия входит подготовка оборудования, слив старого теплоносителя (если он подлежит замене), запуск в систему проверочного теплоносителя, создание давления. Изъяны системы и поврежденные участки должны подлежать безотлагательному ремонту. Когда обнаруженные повреждения ликвидированы, нужно выполнить повторную опрессовку.
Как сделать предварительную промывку труб:
- Выполнить отключение системы отопления: нужно прекратить подачу воды, а затем убрать теплоноситель.
- Если испытания проводят на системе, которой уже пользовались в течение продолжительного времени, необходимо промыть трубы контура отопления.
- Трубы нужно освободить от накипи, убрать из них ржавчину, солевые и другие отложения.
Следует заметить, что наличие даже самых тонких наростов может говорить о том. То система функционирует неэффективно. Различные загрязнения способствуют уменьшению диаметра труб, по которым циркулирует теплоноситель. Наросты и ржавчина приводят к слишком большой нагрузки насоса и котла отопления. Все эти факторы влияют на то, что система отопления становится неэффективной и затратной.
Как сделать правильно: акт опрессовки теплотрассы
Операция по контролю целостности всей линии теплотрассы называется опрессовкой. Операцию обычно проводят на относительно маленьком участке трубопровода. Этот участок изолируют от основной линии, подвергая испытаниям при помощи повышенного давления, не превышающего допустимые границы.
Опрессовка — это комплекс стандартных мероприятий для проверки отопительного оборудования к эксплуатации
Для опрессовки теплотрассы используют метод закачки большого водного или воздушного объема в отдельную трубу, что создает уровень критического трубопроводного давления.
Система считается пригодной для эксплуатации, если во время проверки сохраняет свою герметичность. А вот если система нарушена, и найдено слабое место, то весь участок неисправной трубы подлежит ремонту. Опрессовка необходима для проверки всех новых водопроводов и старых систем.
Как делают опрессовку:
- Перекрывают и делают герметичным участок, который будут ремонтировать.
- Закрывают опорную арматуру (перекрытие всех вентилей и кранов). Важно сделать это на обоих концах участка.
- Производят подключение источника, который создать необходимое давление. Для этого пользуются специальным опрессовочным насосом или обычным насосом, отвечающим за циркуляцией теплоносителя в системе.
- Для опрессовки используют специальные краны, закрепленные на каждом радиаторе.
- Существует возможность опрессовки водопровода сквозь патрубок, где выполняется подключение как горячей, так и холодной воды.
Многие показатели проверки зависят от того, насколько прочным будет насос. Насос с маленькой мощностью приведет к увеличению времени проверки. Слабый опрессовщик не сможет быстро справиться с заполнением габаритной трубы необходимым воздушным объемом. Изменить результаты не в лучшую сторону могут негерметичные стыки.
Бланк и акт опрессовки системы кондиционирования
Система кондиционирования должна быть прочной и герметичной. Для опрессовки системы используют азот с минимальным количеством примесей. Такой азот находится в баллонах. Для проверки нельзя использовать сжатый воздух, так как в нем содержится большое количество влаги.
Когда опрессовку проводят с применением азота, баллон подключают к фреоновой магистрали через редуктор, который следит за понижением давления.
Если изменяются внешних условий, чтобы провести быструю оценку, можно пользоваться коэффициентом коррекции. Если во время проверки по коррекции температурного режима, обнаружили снижение давления, приступают к проверке потенциально слабых мест: разъемных паяных соединений, заглушек, вальцовок. Утечки можно найти при помощи простого способа обмыливания.
В каких ситуация делают опрессовку:
- При установке новой системы;
- После ремонта и перед запуском системы;
- В профилактических целях.
Опрессовка проводится для того, чтобы вовремя выявить неполадки в системе и решить их. Образец акта опрессовки можно найти и скачать в интернете. Форма заполнения у всех проверок стандартная, но важно учитывать качественные характеристики каждой системы.
Форма акта опрессовки системы отопления (видео)
Опрессовка системы отопления – очень важный этап, в процессе которого можно выявить неполадки и быстро устранить их. Важно проводить проверку перед запуском системы и после ее ремонта. Особенно важно устранять неполадки по мере их обнаружения.
Добавить комментарий
teploclass.ru
