что это, для чего служит, как работает

Повреждение водопровода во время отсутствия хозяев — страшный сон каждого. Чтобы избежать потопа в квартире или доме, можно смонтировать оборудование защиты от протечек. Ранее мы сравнили три самые популярные системы защиты от протечек: «Аквасторож», «Нептун» и «Гидролок». В данной статье подробно разберем «Аквасторож». Оборудование может монтироваться на стадии создания/ремонта, может устанавливаться в уже эксплуатируемую систему.

«Аквастрож» — надежная система защиты от протечек

Состав системы «Аквасторож» и ее назначение

Содержание статьи

Аквасторож — система контроля протечек воды и локализации аварий водопровода в квартирах и частных домах. Производится в России московской кампанией «Суперсистема». На данный момент есть два варианта: обновленная «Классика» — с базовыми функциями и «Эксперт» — с дополнительными возможностями. Состоят они из стандартного набора компонентов:

• Кранов с электроприводом.
• Датчиков наличия воды (проводные и беспроводные).
• Контроллеров, которые обрабатывают данные от датчиков и передают команды на краны.

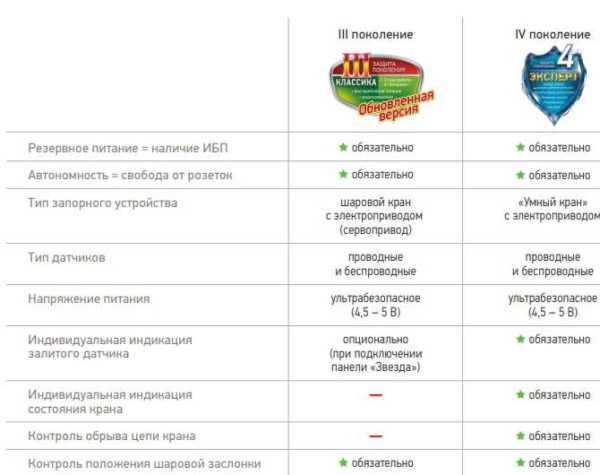

Отличия двух выпускаемых на сегодня систем защиты от потопа Аквасторож

Новое поколение оборудования — «Аквасторож Эксперт» — отличается наличием в приводах электрокранов металлических шестеренок (раньше были пластиковые). Корпус редуктора при этом остался пластиковым, однако пластик высокого качества.

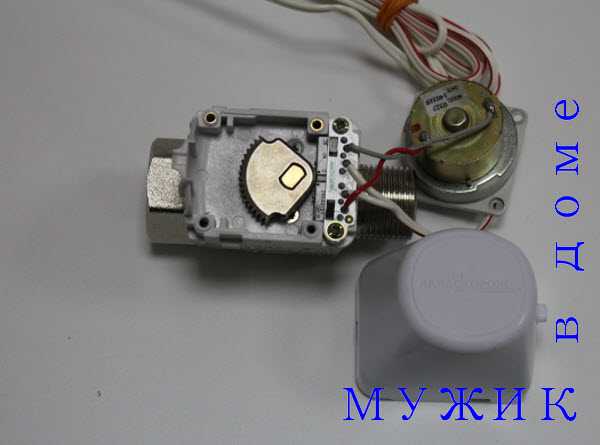

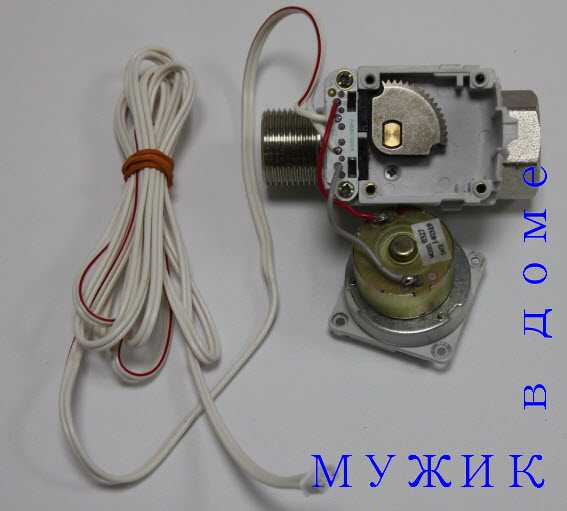

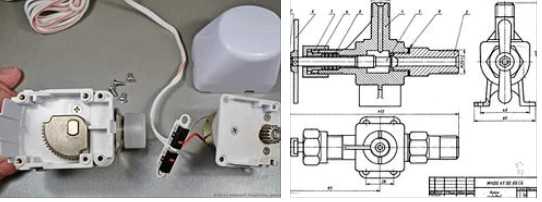

Привод крана «Аквасторож-20 Эксперт» в разобранном состоянии

Еще отличие — постоянный контроль за состояния датчиков и кранов. Текущая ситуация в системе отображается на табло контроллера. Обе версии («Классика» и «Эксперт») могут быть в модификации «PRO». В этом случае в контролере есть дополнительное силовое реле, через которое можно включить нагрузку питающуюся от 220 В. Чаще всего это водяной насос.

Ключевое отличие от аналогичного оборудования конкурентов в том, что система защиты от протечек Аквасторож закрывает кран за 2,5 секунды — быстрее всех аналогичных систем, представленных на нашем рынке.

Особенности и отличия

Система защиты от протечек Аквасторож имеет некоторые особенности в алгоритме работы, есть и особые конструктивные решения. Насколько они  нужны, хороши или нет — решайте сами. У каждого свои критерии оценки и видение ситуации.

Установка не слишком сложна, если вы имеете хоть небольшие навыки работы с сантехническим оборудованием

Алгоритм работы

Собственно, сам принцип работы остается тем же. При появлении сигнала от датчика о наличии воды, контроллер посылает сигнал на закрытие кранов. Параллельно формируется звуковой и световой сигнал. Если коротко, это весь алгоритм работы. Но есть особенности, присущие именно Аквасторожу:

• Опрос датчиков происходит постоянно. При «потере» система перекрывает краны.
• Если обнаружено аварийное состояние крана — закисание, другие поломки, формируется аварийный сигнал (загорается светодиод) и подача воды перекрывается.
• При пропадании сети 220 В, напряжение подается от источника автономного питания — 3 батареи R14 (тип «С»). После разряда батарей, питание происходит от встроенного источника бесперебойного питания. ИБП используется в качестве резервного источника питания при кратковременном (до 1 часа) отключении электричества в сети, даже если батареи отсутствуют. При этом в течение часа сохраняется работоспособность Системы с возможностью управления всеми подключенными кранами. Полный заряд ИБП достигается в течение 15 минут работы от батарей или блока питания.
  Длительность работы от полностью заряженного ИБП составляет 1 час, после чего Система запускает программу автозакрытия и уходит в режим «Сон».

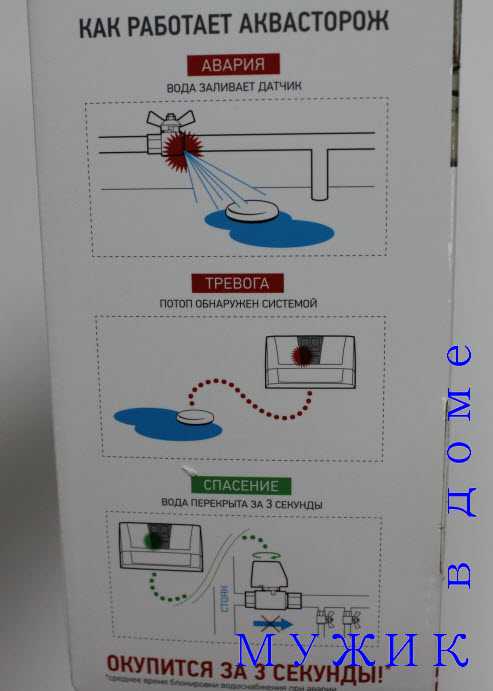

  Система защиты от протечек Аквасторож: принцип работы

• Регулируемая чувствительность датчиков (высокая и низкая). Иногда датчики формируют сигнал из-за того, что в помещении повышается влажность и на контактах выпадает конденсат. Подстройка чувствительности позволяет подобрать порог срабатывания для каждого конкретного прибора.
• При случайном заливе датчиков (принимая душ, или моя пол, например) можно принудительно включить воду на 60 минут.  После этого времени вода будет перекрыта.
• В версии «Эксперт» используются умные краны, которые самостоятельно контролируют положение заслонки и передают сигнал на контроллер. Провода от контроллера до кранов редко обрываются, но такие случаи бывают. В случае обрыва цепи питания, формируется специальный сигнал на блоке управления (загорается светодиод), вода перекрывается.
• Для профилактики «закипания» кранов, раз в две недели контроллер их закрывает/открывает в принудительном режиме.

Легкое подключение устройств

Система защиты от протечек Аквасторож быстрее остальных закрывает краны. Но эта скорость негативно сказывается на усилии проворачивания кранов  — крутящий момент самый низкий. Для того чтобы небольшой крутящий момент позволял двигать заслонку, разработана система дополнительных прокладок (две тефлоновых и одна пружинящая силиконовая), которые минимизируют трение — шарик проворачивается легче, чем в обычных кранах. Это и способствует тому, что они открываются/закрываются при малом прилагаемом усилии.

Безопасность и надежность

Еще одна область, в которой производители соревнуются — обеспечение безопасности и надежности системы. Безопасность — это понятно. Там, где встречаются вода и электричество надо быть особенно аккуратными. Для обеспечения безопасности система защиты от протечек Аквасторож питается только от напряжения 5 В. Такое питание подается на краны и блок контроля. На проводные датчики идет еще более низкое напряжение — 2,5 В. Это делает систему безопасной. Есть и другие особенности:

• Три источника питания: блок питания с преобразователем 220/5 В; аккумуляторная батарея, три батарейки в контроллере. Есть возможность установить два дополнительных батарейных блока. Все батарейки в трех блоках могут поддерживать работоспособность системы на протяжении 9 лет (по заявкам производителей).
• Как опция, может быть установлена кнопка дистанционного управления кранами (проводная и беспроводная). Ее располагают возле входной двери. Покидая квартиру или дом, можно перекрыть воду. Есть в двух вариантах — проводном и беспроводном.
• Блоки с установленными батарейками проверяют уровень заряда. При его низком уровне включается световая сигнализация. Происходит это весьма заблаговременно — за 2-4 месяца до полного разряда, так что есть время для замены.
• В случае если батарейки не поменяли, перед окончательным разрядом подается команда на закрытие кранов и система погружается в сон.

По степени автономии система защиты от протечек Аквасторож считается самой лучшей. Трехкратное резервирование питания поможет пережить очень длительный период отсутствия напряжения. Даже при полностью разряженных батарейках (всех) краны закроются за счет разряда мощных конденсаторов.

Датчики

Система защиты от протечек Аквасторож может комплектоваться проводными и беспроводными датчиками. Они могут применяться как вместе, так и отдельно. Любой из датчиков периодически проверяется системой на предмет его «присутствия». В случае обнаружения обрыва провода у проводных моделей или попадания со связи беспроводных, контроллер перекрывает краны.

В датчике любого типа установлены два контакта при попадании на них воды формируется сигнал аварии. Причем в варианте Аквасторож Эксперт и при установке расширения Звезда на Классике, залитый датчик отображается на панели индикации. То есть, вы знаете, где произошла утечка воды.

Характеристики датчиков потопа Аквасторож

В нижней части датчика закреплена металлическая пластина. Чтобы она не окислялась, поверхность пластины покрыта позолотой. От попадания капель воды, сверху датчики защищены декоративными крышками. Пластиковое дно в виде крестовины фиксирует металлическую пластину датчика. В центре его есть отверстие, через которое можно датчик закрепить при помощи самореза в определенном положении.

Проводные

Проводные датчики считаются более надежными, так как они связаны с контроллером физической цепью. Чтобы разорвать ее, необходимо приложить определенные усилия. Неудобство — в их монтаже и в необходимости прятать провода. Если ремонт окончен, сделать это не так просто. Как вариант — можно использовать плинтуса с кабельканалом, заменив ими обычные плинтуса.

На основе проводных датчиков утечки воды Аквасторож Классика можно построить разветвленную систему контроля. К каждому их них можно подключать следующий датчик или несколько, создавая своеобразное «дерево». С одной стороны это делает монтаж проще, требуется меньше проводов чем если тянуть линию от каждого. Но с другой, обрыв в начале цепочки выключит сразу целую «ветку». И найти, где именно произошел обрыв, получится далеко не сразу.

Внешний вид проводных датчиков Аквасторож

Питание проводных датчиков — 2,5 В. Это напряжение не может быть опасным для человека. Выполнены в виде «таблетки» диаметром 53 мм и высотой 12 мм.

Есть проводные датчики Аквасторож в следующих вариантах:

• Классика. Пассивный датчик контроля протечки воды.  В режиме ожидания потребление электричества нулевое. Его состояние проверяется контроллером с определенной периодичностью. Длина провода 2 м и 4 м, максимальное удаление — 500 метров. Температурный режим — от 0°C до +60°С.
• Эксперт. При том же внешнем виде и размерах, дополнительно встроена плата, которая тестирует состояние контактов и целостность линии до контроллера. По результатам теста в контроллер посылается сигнал нормального рабочего состояния или обрыва. Длина кабеля 2 м, 4 м, 6 м, 10 м, максимальное удаление — 500 м. Эксплуатироваться могут при температуре от -40°C до +60°С.

На проводные датчики Аквасторожа предприятие дает бессрочную гарантию. В случае выхода его из строя (физическое разрушение не считается) его отремонтируют или заменят новым.

Беспроводные

Беспроводные датчики утечки воды Аквасторож спрятаны в белом квадратном пластиковом корпусе. Сторона квадрата 59 мм, высота датчика 18 мм. Кроме контактных пластин в корпусе установлены три батарейки типа ААА и приемопередатчик для связи с контроллером, работающий на частоте 2,4 ГГц. Кроме основной задачи — контроля отсутствия воды, датчик выполняет следующие функции:

• Обменивается сигналами с контроллером.
• Контролирует уровень заряда элементов питания. При снижении его ниже критического значения, формирует аварийный сигнал и передает его на блок управления.
• Имеет встроенную сигнализацию, которая включается при появлении на контактах воды. Так что определить место протечки несложно.

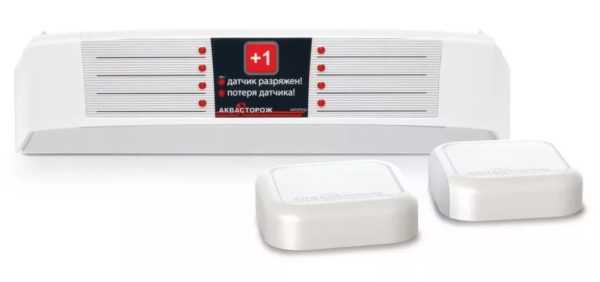

Так выглядят беспроводные датчики протечки воды

Максимальное удаление датчика от контроллера с радиобазой — 1000 м, но это при условии открытого пространства. При наличии препятствий (стен в том числе) дальность уверенного приема намного меньше. Чтобы определить «видит» ли контроллер беспроводной датчик в выбранном месте или нет, можно провести испытания (залить контакты кнопки водой и отследить выключение и включение воды), а можно воспользоваться радиокнопкой.

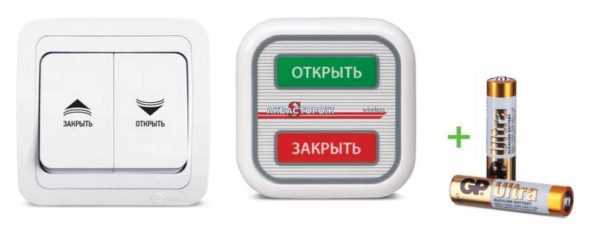

Кнопки дистанционного включения/выключения системы

Возможность включать и отключать не только с контроллера, но и с других точек, реализуется при помощи специальных кнопок. Они есть двух типов — проводная и беспроводная. Располагают их обычно возле входной двери. Особенно удобно это для владельцев частных домов, у которых система защиты от потопа Аквасторож установлена в подвальном помещении.

Для дистанционного включения и выключения

Проводная кнопка очень похожа на обычный двухклавишный выключатель. Каждая клавиша подписана — «закрыть» или «открыть». При нажатии выполняется соответствующее действие. Если длительное время удерживать любую из кнопок, система перейдет в «спящее» состояние, перестанет отслеживать сигналы. Поставляется проводная кнопка дистанционного выключения Аквасторожа в комплекте с кабелем длиной 10 метров.

Беспроводная кнопка имеет одну клавишу. При нажатии в верхней ее части система открывается, в нижней — закрывается. При нажатии слышится звуковой сигнал. Аналогичный сигнал подтверждает выполнение команды. Эту кнопку можно использовать в качестве тестовой. Кладете ее на место, где планируете установить беспроводный датчик, проверяете насколько хорошо выполняются команды. Если осечек нет, можно в этом месте укладывать датчик.

Краны

Шаровые краны Аквасторож сделаны из латуни и покрыты слоем никеля. Закрываются и открываются при помощи электрических моторов. В них установлены пластиковые редукторы. В версии «Эксперт» используются металлические шестеренки, в «Классик» — пластиковые. Кроме этого, краны отличаются тем, что в версии «Эксперт» они контролируют положение запорного элемента и передают сигнал в контроллер. Для того чтобы можно было их отличить, провод «Эксперта» имеет ярко-красную полосу, краны версии «Классик» — черную. Работать они могут только с контроллерами своего типа.

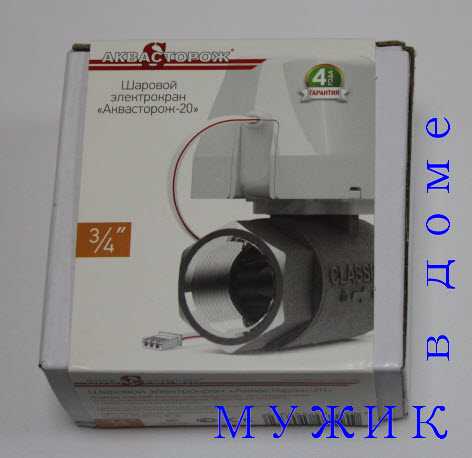

Электрокран «Классика»

Питание на электромоторы подается 5 В, которое усиливается при разряде конденсаторов до 40 В. Причем это напряжение выдается независимо от состояния электропитания. В результате краны закрываются за 2,5 секунды.

Краны с электроприводами и их характеристики

Чтобы небольшого усилия, создаваемого электроприводами, хватало для поворота заслонки, в конструкцию крана добавлены дополнительные прокладки, которые снижают трение. Это и позволяет при малом усилии быстро поворачивать заслонки. Редукторы закрыты пластиковыми крышками, защищающими от попадания брызг.

Выпускаются краны с электроприводом для перекрытия воды Аквастоп в трех размерах — диаметром 15, 20 и 25 мм. Устанавливаться могут как в стояки холодной, так и горячей воды.

Контроллеры

Контрольные блоки системы защиты от протечек Аквасторож имеют модульное строение. Для расширения функциональности или увеличения количества обслуживаемых устройств, к основному блоку контроля добавляются опционные. В зависимости от варианта выпуска к одному блоку может быть подключено 5 (Эксперт) или 6 кранов (Классик) и неограниченное количество проводных датчиков. Для подключения беспроводных надо приобрести дополнительно блок «Радиобаза» и подключить его к основному модуля.

На лицевой панели расположены светодиодные индикаторы, которые отображают состояние подключенных беспроводных датчиков. Еще на блоке управления имеется возможность подключения внешних устройств типа «Умный дом». В  корпус встроен ИБП, что обеспечивает длительную работу от трех различных источников питания. Кроме того, сам ИБП без посторонних источников питания обеспечивает работоспособность системы на протяжении часа. Если и за это время не появились новые источники, формируется сигнал на перекрытие кранов и система уходит в режим «сон».

Контроллеры имеют вид небольших пластиковых блоков

Кроме описанных выше отличий, контроллер версии Эксперт предоставляет следующую информацию:

• Контроль обрыва цепи проводных датчиков и закрытие кранов при «потере». При этом на панели зажжется светодиод, который «привязан» к конкретному датчику.
• Контроль обрыва провода шаровых кранов и индикация повреждения.

Как уже было сказано выше, оба варианта — Классик и Эксперт — имеют вариацию PRO. В этом случае есть еще бистабильное силовое реле (220 в, 16 А), которое при аварии отключит питание стороннего устройства. Этот вариант хорош для частного дома. Через контакты этого реле обычно пускают питание на насос. Так что система не только перекрывает воду, но и останавливает насос.

Функция контроля положения заслонки кранов есть в любой версии. Состояние запорного шарика проверяется после каждого цикла работы (в том числе и после самоочистки). Если положение отличается от стандартного, включается звуковая сигнализация и все светодиоды на панели моргают.

Радиобаза

Это небольшой блок, который подключается к основному контролеру или любому другому периферийному устройству. Предназначен он для обслуживания беспроводных датчиков утечки воды. К одной радиобазе можно подключить до 8 датчиков. Они сканируются в постоянном режиме с малым интервалом. При невыходе датчика на связь в течение 10 минут, подается команда на закрытие кранов.

Дополнительный блок «Радиобаза» позволяет использовать беспроводные датчики

При установке беспроводных датчиков, их надо сначала прописать в базе. Для этого подносим датчик к базе, нажимаем на корпусе кнопку +1. Устройство записывает информацию о датчике в свободную ячейку энергонезависимой памяти. Так поочередно заносим в память все датчики. Чтобы при срабатывании не было проблем с идентификацией, лучше на корпусе ставить номера, а напротив соответствующего светодиода написать место установки датчика.

Характеристики радиобазы — модуля для обслуживания беспроводных датчиков затопления

В штатном режиме при питании через адаптер (есть сеть 220 В) сканирование беспроводных датчиков происходит практически непрерывно. При питании от батарей или аккумулятора, есть два варианта работы: активный и энергосберегающем. Выбор режима — за пользователем. Для перехода на энергосберегающий режим надо на радиобазе снять соответствующую перемычку. В этом случае тестирование будет происходить примерно раз в минуту, так что в случае аварии будет присутствовать некоторая задержка. Зато заряда трех батареек будет хватать примерно на 3 года. При активном режиме работы и непрерывном тестировании датчиков, батареи разряжаются гораздо быстрее.

Периферия

Одно из главных достоинств системы защиты от протечек Аквасторож — модульное строение. Вы можете расширить функциональность и количество датчиков в любое время. Достаточно докупить соответствующее оборудование и подключить его к уже имеющемуся.

Про радиобазу и кнопки дистанционного открытия/закрытия мы уже рассказали, остались еще три блока:

• Дополнительный батарейный блок. К одному контроллеру можно подключить до трех батарейных блоков. В полном комплекте на батарейках система может работать до 9 лет. Но это — в ждущем режиме. При каждом срабатывании заряд значительно понижается, время сокращается.

  Модульное строение — это удобно

• К контроллеру «Классика» можно подключить силовой расширитель (не более 2 шт на один контроллер). Это панель, через которую можно включить/выключать или открывать/закрывать сторонние устройства, питающиеся напряжением не более 220 В. В этом блоке установлено силовое реле. К нему можно подключить нагрузку не более 2 кВт.
• Панель «Звезда». Этот блок позволяет для версии Классика добавить функцию идентификации сработавшего проводного датчика. К одному блоку можно подключить до 12 устройств контроля протечки воды.

Дополнительные блоки позволяют расширить возможности системы и увеличить ее надежность.

Недостатки системы защиты от протечек «Аквасторож»

К сожалению, нет идеальных систем. У всех есть недостатки, и защита от потопа Аквасторож не исключение. Практически все из минусов уже озвучены, но повторим их еще раз. Это даст возможность оценить их более четко.

• Пластиковый редуктор электропривода в обоих версиях и шестеренки в версии Классика.
• Малое усилие, прилагаемое для поворота задвижки электрокрана.
• Дополнительные прокладки в шаровых кранах уменьшают трение, но снижают надежность системы — больше точек возможных протечек.

  Особое строение кранов

• Небольшое количество проводных датчиков которые можно подключить к одному блоку. Разветвленные «ветки» — не самый лучший выход.
• Необходимость установки дополнительного блока для использования беспроводных датчиков протечки воды.

Закрытие кранов при потере датчика не всем кажется целесообразным. Но тут можно спорить и каждый определяет для себя сам, хорошо это или плохо.

Установка

Принцип установки системы «Аквасторож» продемонстрирован в официальном видео.

Несмотря на простоту установки,  у владельцев возникает два основных вопроса:

• Аквасторож устанавливает до или после счетчика?
• Нужен ли фильтр грубой очистки перед электрическим краном?

Чтобы дать достоверную и актуальную информацию, мы проконсультировались с представителями компании ООО «Суперсистема» по бесплатному телефону 8 800 555-35-71.

Согласно рекомендациям службы поддержки, фильтры грубой очистки и счетчики, следует устанавливать после электрокранов системы Аквасторож. Это связано с тем, что и фильтры и счетчики, могут стать причиной протечки.

Поскольку управляющая компания (УК) может отказаться опломбировать счетчик если перед ним будет установлен электрокран, перед монтажом системы следует уточнить этот вопрос.

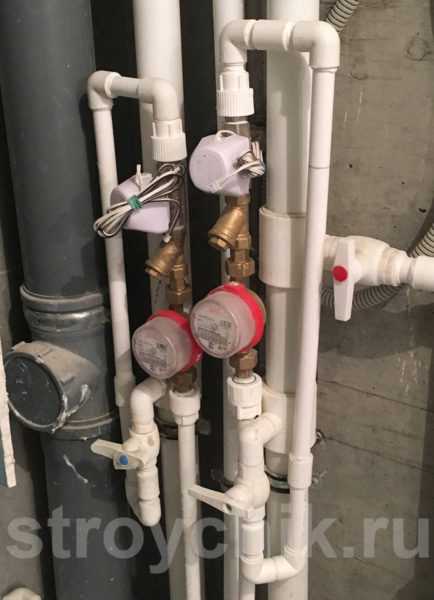

Ниже приведен пример того, как не следует монтировать элементы водопроводной системы.

Первое, что сразу бросается в глаза, это неправильная установка косых фильтров грубой очистки

Зачастую сантехники исходят из того, как им удобней сделать, а не из того, как правильно/лучше.

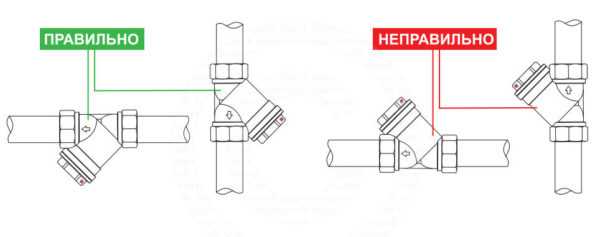

Косой фильтр должен быть установлен согласно общепринятым рекомендациям, иначе его эффективность резко снижается

В конкретном случае, с УК была согласована возможность установки электрокранов до счетчиков и перепаяна разводка.

Очередность элементов с учетом рекомендаций производителя системы защиты от протечек: электрокран, косой фильтр, водяной счетчик. К минусам следует отнести большое количество соединительных пенопропиленовых муфт — результат использования «огрызков» от первого варианта разводки

Перед монтажом следует учитывать качество воды. Если она содержит большое количество механических частиц, то перед краном следует установить фильтр грубой очистки, иначе в процессе эксплуатации кран может быстро выйти из строя.

В видео ниже продемонстрирован монтаж системы Аквасторож опытным сантехником.

Совет! Используйте «американки» перед счетчиком только в случае необходимости. «Американка» — это быстроразъемное соединение, которое может стать причиной отказа опломбировать счетчик.

stroychik.ru

подробный обзор + отзывы » Аква-Ремонт

Маленькая протечка может стать причиной очень больших проблем и для квартиры, и для частного дома. Несовершенство водопроводной системы возникает в самых различных случаях: при ошибках монтажа элементов водопровода, при использовании некачественных деталей, при неправильной эксплуатации водопровода или отсутствии грамотного технического обслуживания. Локальная катастрофа может произойти даже из-за обычной человеческой рассеянности: забыли закрыть кран и т.п. Предусмотрительным домовладельцам следует обратить внимание на системы защиты от протечек.

Как работает защита от протечек?

Современные системы, которые могут защитить дом от протечек, представляют собой набор из нескольких устройств:

• контроллера;
• набора датчиков;
• вентилей, которые управляются электроприводами.

Датчики устанавливают в местах, где возможны протечки воды: в ванной, возле стиральной и посудомоечной машины, в туалете, на кухне и т.д. В случае протечки с датчиков на контроллер поступает сигнал. Затем контроллер отключает воду в системе с помощью специально установленных вентилей.

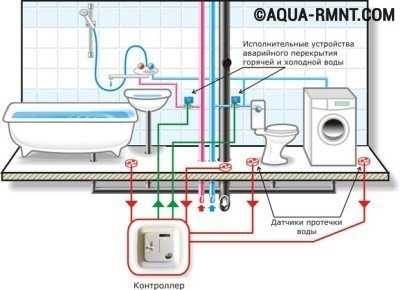

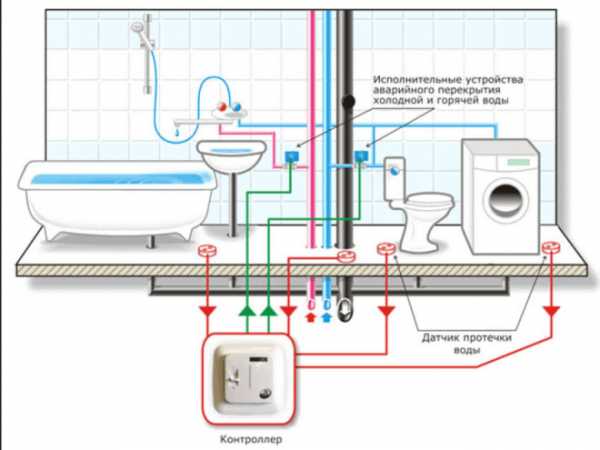

Схема размещения датчиков, контроллера и запирающих механизмов автоматизированной системы защиты от протечек «Аквасторож» в стандартной квартире или в частном доме

Конечно, часть воды все же окажется на полу, однако протечка будет продолжаться совсем не долго. Как только сенсоры отреагируют на изменение ситуации, вода будет перекрыта по всему дому и течь прекратится. Это предотвратит дорогостоящий ремонт, а также расходы на компенсацию соседям снизу за испорченную квартиру. Хозяевам нужно будет лишь вытереть пол, устранить протечку и снова подключить водопроводную систему. отличными характеристиками отличается система защиты «Аквасторож». Подробный обзор этого устройства содержится в следующем видеоматериале:

Особенности устройства системы “Аквасторож”

Одна из самых популярных систем предотвращения протечек называется “Аквасторож”. В коробке имеется подробная инструкция, все устройства не сложно собрать и установить. Комплект включает:

• основной блок управления;
• кран для горячей воды;
• кран для холодной воды;
• внешний блок питания;
• датчики залива.

Все элементы выглядят очень стильно и аккуратно, они легко впишутся в современный интерьер.

Основной управляющий блок устроен очень удобно и позволяет откорректировать систему под потребности конкретного дома. Например, если необходимо сделать систему беспроводной, достаточно вставить радио-базу, для которой предусмотрен специальный разъем. С такой же легкостью этот элемент можно удалить. Имеются также разъемы для дополнительных панелей, которые позволяют при необходимости увеличить количество проводных датчиков. Подключение специальной панели с силовыми реле обеспечивает возможность автоматического отключения насоса или подогрева, если вода в систему не подается. Таким же образом можно установить дополнительный блок для элементов питания, чтобы увеличить время автономной работы системы.

Система “Аквасторож” потребляет энергию очень умеренно. Установленных батареек хватит на целый год эффективной работы системы при использовании беспроводных датчиков. Если используются только проводные датчики, срок службы системы увеличится в три раза. Изготовитель гарантирует бесперебойную работу системы в течение четырех лет, однако бесплатно будет заменено не более трех испорченных датчиков. Стандартный комплект системы “Аквасторож” может включать как проводные, так и беспроводные датчики. Датчики обоих типов можно подключать к системе одновременно, руководствуясь ситуацией и целесообразностью.

Беспроводные датчики можно установить практически в любом подходящем месте, однако они потребляют больше электроэнергии. В целях экономии электричества следует обратить внимание на проводные датчики. Дополнительно можно подключить к системе еще шесть беспроводных датчиков. Если их нужно больше, следует приобрести панель-расширитель ТК-19, которая позволяет увеличить количество таких датчиков до 20 штук. Проводных датчиков можно установить гораздо больше. Каждый разъем рассчитан на последовательное соединение из 100 датчиков. Таким образом, к шести разъемам можно подключить до 600 датчиков.

Помимо обычных проводных датчиков рекомендуется использовать также специальные датчики с контролем обрыва. В цепочке проводных датчиков такое устройство следует устанавливать последним. Если датчик с контролем обрыва будет поставлен в середине цепочки, система получит сведения об обрыве перед таким датчиком, но не отреагирует, если обрыв произойдет в конце цепочки.

Проводной датчик устроен очень просто. Он состоит из текстолитовой пластинки с двумя контактами, заключенной в аккуратный круглый корпус, и пары проводов. Если контакты намокают, контроллер реагирует на снижение напряжения и отключает воду. Устойчивость контактов к воздействию окружающей среды обеспечивает покрытие иммерсионным золотом. Датчик с контролем обрыва провода снабжен также конденсатором. При обрыве провода контроллер реагирует на отсутствие контакта на датчике и подает соответствующий сигнал. Конструкция корпуса предусматривает защиту от случайных брызг воды.

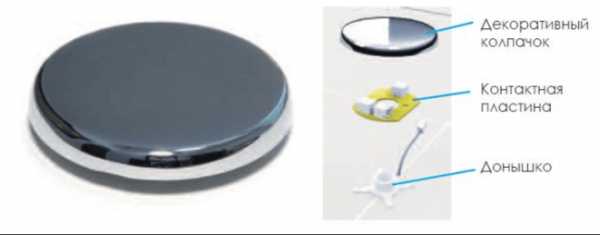

На схеме представлено устройство проводного датчика системы «Аквасторож». Металлические контакты покрыты золотым напылением, поэтому они не разрушаются под воздействием влаги

С помощью дополнительного блока ТК-17 можно дополнить устройство радио-датчиками. На плате радио-базы установлен отдельный ионистор, обеспечивающий ее необходимым питанием. Здесь же имеются контакты для двух батареек типа ААА.

Работать с элементами системы очень удобно, поскольку она разбирается и собирается примерно так же, как детский. Чтобы разобрать контрольный блок достаточно просто вынуть плату из соответствующих пазов.

Внутри находятся три ионистора: два по 20F и один на 10F. Это довольно новая и очень полезная разработка. В этих устройствах хранится энергия, которая позволяет полностью отключить краны в случае аварии, даже если основные элементы питания будут полностью израсходованы. В устройстве предусмотрена специальная кнопка, которая позволит снова запустить водопроводную систему после отключения с помощью ионисторов. Однако сработает это только один раз, поэтому рекомендуется сразу же приобрести и установить необходимое количество батареек.

Кран системы «Аквасторож» устроен очень надежно. В более ранних версиях для шестеренок использовался пластик, который теперь заменили на более прочный металл

Плата контроллера включает 14 разъемов:

• для блока элементов питания — 1 разъем;
• для подключения блоков — 1 разъем;
• для проводных датчиков — 6 разъемов;
• для кранов — 6 разъемов.

Таким образом, система может перекрыть сразу шесть кранов.

В комплекте имеется два крана (ТК-12). Внутри каждого находится прочная металлическая шестерня шарового крана и шестеренка выходного вала редуктора, также выполненная из металла. Это конструкция с пониженным трением, что позволяет выполнить поворот крана, используя низковольтный движок.

На схеме представлено устройство крана «Аквасторож» и обычного шарового крана. Это позволяет понять особенности работы запорного механизма автоматизированной системы защиты от протечек

Как собрать и установить “Аквасторожа”?

Чтобы собрать систему “Аквасторож” с радио-блоком, необходимо:

1. Добавить второй батарейный блок, вставив провода в гнезда специального разъема и соединив оба батарейных блока вместе.
2. Подключить радио-базу в гнездо дополнительного блока датчиков (который следует отключить).
3. Подключить датчики кранов и проводные датчики в соответствующие гнезда.
4. Установить внешнее питание устройства (при необходимости).
5. Соединить две половинки контроллера.

Таким образом, контроллер собран, теперь необходимо соединить его с водопроводной системой и разместить датчики. Для этого следует:

1. В подходящем месте установить контроллер с помощью специальной крепежной панели.
2. Перекрыть воду в водопроводной системе.
3. Установить краны в подходящем месте, тщательно укрепляя резьбу фумлентой.
4. Разместить радио-датчики в подходящих местах на полу.
5. Подвести провода остальных датчиков к необходимым местам (иногда для этого требуется сделать отверстие в стене, разрезать, а затем соединить провод)
6. Разобрать датчик, привинтить к полу площадку, установить сам датчик и закрыть все это крышкой.

На плате контроллера справа от гнезда, к которому подключены блоки питания, расположены гнезда для подключения проводных датчиков. Только к гнезду, которое обозначено как нулевое, можно подключать цепочки датчиков без контроля обрыва. Для остальных такой контроль необходим.

Так выглядят запирающие механизмы системы защиты от протечек «Аквасторож» после установки. При монтаже на уже существующий водопровод, возможно, придется вырезать часть водопроводной трубы соответствующего размера

На рисунке представлена схема подключения системы «Аквасторож», которая помогает понять порядок подключения отдельных элементов системы к гнездам платы контроллера

Еще правее расположены гнезда для подключения кранов, установленных в системе. Все они действуют одинаково, выбирать можно произвольно. После того, как все необходимые соединения подключены, остается проверить работу системы и успешно ее использовать.

aqua-rmnt.com

Обзор системы защиты от протечек Аквасторож Эксперт

Всем привет! Случается в жизни такое, что приходишь домой с работы, подходишь к своей квартире и видишь, как из-под двери бьет ключ, по лестничной клетке бегут ручьи и водопадами устремляются вниз… И тут ты начинаешь с ужасом вспоминать, что, кажется, утром забыл закрыть на кухне кран. Судорожно открываешь дверь и напор воды сбивает тебя с ног, а к тебе уже бегут разъяренные соседи с нижних этажей, готовые разорвать твою рожу на куски, ведь ты затопил не только себя, но и их, и теперь им придется заново делать евроремонт, менять размокшую мебель и залитую водой бытовую технику. И как это ни страшно звучит для тебя, редиска, но платить за все это придется именно тебе. Вот только откуда брать такие деньги?

Чуть более года назад я рассказывал о том, что, пожалуй, единственным наиболее эффективным средством предотвращения затопления как своей собственной квартиры, так и квартир находящихся под вами соседей, является установка современной системы защиты от воды «Аквасторож», которая автоматически перекрывает воду в случае возникновения залива в квартире (см. статью «Самые эффективные методы предотвращения затопления квартиры»). На момент написания той статьи эта система поставлялась в двух вариантах – «Классика» и «Премиум».

Ещё тогда «Аквасторож» превосходил по своей функциональности и безопасности практически всех своих конкурентов. Но, как говорится, нет предела совершенству, и сегодня на смену «Премиум» пришла система нового поколения под названием «Эксперт», основным отличием которой от предшественников является наличие «умных кранов», которые теперь контролируются также, как и датчики. Теперь системе не страшны практически никакие нештатные ситуации. Сегодня я хочу наглядно продемонстрировать вам этот необыкновенный продукт.

Итак, давайте познакомимся с системой «Аквасторож Эксперт» в его стандартной комплектации.

Поставляется система в такой вот яркой красочной коробке.

На ней изображены все компоненты системы, а также показан принцип ее работы. Все достаточно красиво и информативно.

Заглянем внутрь коробки. Что мы там видим?

→ Инструкция

→ Контроллер – он же «мозг» системы – выглядит стильно, выполнен из приятной на ощупь пластмассы, имеет три большие удобные кнопки и наглядную индикацию, состоящую из 12 светодиодов. В общем, мне нравится.

Одно из главных преимуществ контроллера состоит в том, что он работает автономно на 3-х батареях типа «С», которые можно купить в любом магазине.

Срок работы батареек около 3-х лет. Как я уже говорил, данная система абсолютно безопасна для здоровья, поскольку напряжение в ней составляет всего 5В!

Принцип работы системы прост. В случае возникновения протечки вода попадает на датчик, датчик передает сигнал контроллеру, и тот, в свою очередь, подает команду кранам на перекрытие. В течение 3-х секунд краны перекрываются. Наглядно посмотреть, как работает система, вы можете в моем видеообзоре:

Легким нажатием больших ярких кнопок «Закрыть» и «Открыть» вы в любое время можете вручную закрыть или открыть краны.

О соответствующем положении кранов сигнализируют мигающие на кнопках светодиоды. Стоит отметить, что при длительном нажатии любой из этих двух кнопок система полностью отключится и автоматическое включение произойдет только спустя 48 часов.

Ниже на контроллере расположена серенькая кнопка «Отключение датчиков (60 минут)», также со светодиодом. Ей вы можете воспользоваться, когда возникнет необходимость просушить датчики, например, после устранения протечки или претворения в жизнь идеи самостоятельной проверки системы. Однако это не значит, что вам придется сидеть в томительном ожидании до полного просыхания датчиков: достаточно нажать кнопку «Открыть» и водой уже можно пользоваться. Эта функция Аквасторожа также выгодно отличает его от других существующих систем защиты от протечек.

В случае залива любого из датчиков начинает мигать светодиод с надписью «Залив», и одновременно загорается один из индикаторов напротив, указывающих на залитый датчик.

Также один из этих пяти светодиодов, указывающих на конкретный кран или датчик, загорается в случае обнаружения неисправности того или иного элемента, при этом высвечивается индикатор «Неиспр.». При неисправном кране мигает светодиод «Открыть» и постоянно горит индикатор «Закрыть». В случае обрыва цепи крана оба светодиода «Закрыть» и «Открыть» одновременно мигают, если же обрывается цепь датчика, то мигает светодиод на кнопке «Отключение датчиков (60 минут)».

В случае, если батареи питания значительно подсели, загорается индикатор возле надписи «Батареи разряжены или отсутствуют». И хотя система при этом еще может проработать на батарейках достаточно долгое время до их полной разрядки, экспериментировать не стоит – лучше заменить при первой же возможности.

Возникает вопрос: что же будет, если вдруг сядут батарейки, а под рукой не окажется запасных? Чтобы вы не остались с мокрыми штанами, в систему встроен специальный источник бесперебойного питания – так называемые ионисторы, благодаря которым система сохраняет полную работоспособность в течении одного часа и после полностью перекрывает водоснабжение. О полном заряде встроенного источника питания свидетельствует светящийся индикатор «Готов».

Давайте заглянем внутрь контроллера, а именно вытащим из него плату, которая подключена к нему посредством плоского шлейфа.

Первое, что сразу же бросается в глаза, так это три больших цилиндра синего цвета. Это и есть не что иное, как конденсаторы очень большой емкости (ионисторы) – один на 10 фарад и два по 20 фарад.

Энергии этих ионисторов достаточно для того, чтобы открыть и закрыть краны при отсутствии другого источника питания. Что же делать, если нам в этот момент вдруг срочно понадобится вода, а новых батареек под рукой нет? Вы можете открыть краны вручную, но не забывайте, что в случае протечки система их уже перекрыть не сможет.

Ещё одной замечательной функцией системы «Аквасторож Эксперт» является регулярная автоматическая проверка работоспособности кранов с целью предотвращения их закисания путем их единовременного открывания и закрывания раз в 14 дней.

→ Проводные датчики. Каждый датчик состоит из ножки, платы с двумя дорожками, конденсатора для контроля обрыва провода и очень красивой крышечки. Выглядят датчики весьма стильно и отлично впишутся в интерьер любой квартиры.

Контакты датчиков позолочены, что предохраняет их от окисления. Но сдать их в ломбард не получится, много к сожалению не заработаете, так что особо не обольщайтесь.

В комплекте 4 таких датчика с разной длиной проводов – 2, 4, 6 и 10 метров. Этого вполне хватит на всю квартиру.

→ Шаровые краны с электроприводом. Краны упакованы в небольшие коробочки, на которых указаны их характеристики и устройство.

В комплекте идут два таких крана: на горячую и холодную воду соответственно. Краны выполнены из латуни, имеют достаточно толстые стенки, увесисты, но при этом достаточно компактны.

В случае, если система окажется полностью обесточена и шаровой электрокран перекроет водопровод, его с легкостью можно открыть и закрыть руками, правда для этого понадобится снять редуктор.

Положение крана фиксируется простыми датчиками путем нажатия одной из кнопок посредством металлической шестерни.

Попробуйте провернуть обычный шаровой кран – нужна определенная сила и частенько не малая. Краны «Аквасторож» проворачиваются очень мягко, буквально одним пальцем, поскольку изготавливаются с применением технологии Teflosil с использованием специальных силиконовых прокладок, благодаря которым трение при повороте шаровой заслонки сводится к минимуму.

В системе «Аквасторож Эксперт» есть очень интересная фишка. Что она из себя представляет? Например, ваше домашнее животное перегрызло провод. Соответственно, если случится протечка, система никак не отреагирует. Чтобы этого не произошло, система имеет функцию контроля обрыва цепи, причем не только датчиков, но и кранов. В случае обрыва любой из цепей система в момент перекрывает горячее и холодное водоснабжение, поэтому протечка не станет для вас неприятным сюрпризом.

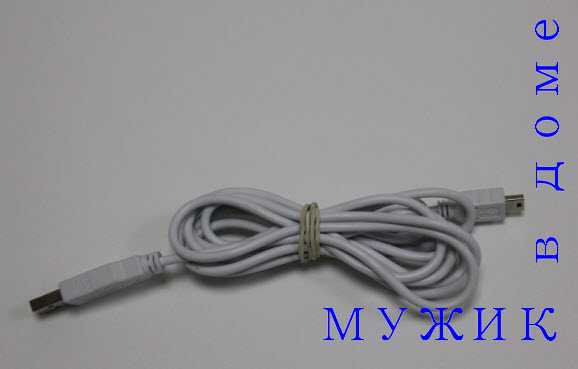

→ Сетевой мини-USB адаптер. На мой взгляд, так как система работает от батареек, которые позволяют обеспечить полное функционирование системы в течение 3-х лет, сетевое зарядное устройство, скорее всего, не понадобится. Ну а чтобы добру не пропадать, можете использовать сей девайс для подзарядки телефонов.

Также в комплекте с системой присутствуют 2 самореза для удобства монтажа. Спасибо производителю, что предусмотрел и такой нюанс.

Система «Аквасторож Эксперт», на мой взгляд, является лучшей системой защиты от протечек во всем мире и благодаря своему функционалу надежно защитит ваш дом от протечек и потопов!

muzhik-v-dome.ru

Автоматизированные системы защиты от протечек на примере комплекса «Аквасторож»

Даже небольшая протечка в водопроводной системе может стать причиной серьезной проблемы и в частном доме, и в квартире. Как правило, протечки воды возникают при некоторых недостатках монтажа водопровода, при использовании бракованных деталей. Кроме того, причинами этого могут стать неправильная эксплуатация, бестолковое техническое обслуживание и элементарная невнимательность человека, который может забыть закрыть кран. Поэтому сегодня никто не застрахован от возникновения аварийной ситуации. Однако этого можно избежать, если использовать современные защитные комплексы. В данной статье мы разберемся, как работают автоматизированные системы защиты от протечек на примере комплекса «Аквасторож».

Система защиты от протечек «Аквасторож»

Принцип действия защиты от протечек

Современные защитные комплексы, позволяющие организовать грамотный контроль за водопроводной системой, состоят из нескольких отдельных устройств: контроллера, набора датчиков, вентилей, управляемых электроприводами. Установка датчиков осуществляется во всех местах, где так или иначе имеется риск возникновения протечек воды: возле стиральной и посудомоечной машины, в ванной, в туалете или на кухне. При возникновении сырости эти датчики сигнализируют на контроллер о случившемся, который в свою очередь с помощью электромеханических задвижек просто перекрывает воду во всей системе водоснабжения квартиры или дома.

Схема расположения датчиков, контроллера и запирающих устройств автоматизированной системы «Аквасторож» в квартире или в частном доме

Безусловно некоторое количество воды останется на полу, но это уже не принесет практически никакого ущерба ни хозяевам квартиры, ни их соседям. Такая система способна предотвратить не просто протечку, а дорогостоящий ремонт, который мог бы последовать, не будь данной защиты. Все, что требуется от хозяев – это взять в руки тряпку, вытереть пол, обнаружить и устранить неисправность. После этого можно запускать водопровод, не забыв вновь подключить защитную систему. Для более подробного изучения работы устройства рассмотрим систему защиты «Аквасторож». Она обладает неплохими характеристиками и достаточно универсальна.

Особенности устройства системы “Аквасторож”

Сегодня «Аквасторож» является одной из самых популярных защитных систем, предотвращающих протечки. По имеющейся в упаковке инструкции ее совсем не сложно самостоятельно смонтировать, установить в систему и запустить. В комплекте поставки «Аквасторожа» имеется: основной блок управления;

• Кран, перекрывающий горячую воду.
• Кран на холодную воду.
• Отдельный блок питания для включения в сеть.
• Несколько датчиков залива.

Все поставляемые элементы смотрятся очень стильно и вполне аккуратно, они свободно впишутся в любой современный интерьер. Центральный управляющий блок имеет очень удобное устройство и позволяет очень точно откорректировать систему под текущие потребности конкретного дома. К примеру, при необходимости создания беспроводной системы, к прибору может быть подключена радиобаза в специальный разъем на приборе. Так же легко этот элемент можно и удалить. На приборе имеется несколько разъемов для проводных датчиков, что позволяет увеличивать или уменьшать их количество. Если к устройству подключить специальное силовое реле, то это обеспечит автоматическое выключение водяного насоса либо водонагревателя в случае прекращения поступления в систему воды.

Кроме того, у «Аквасторожа» имеется возможность работы от батареек или аккумуляторов, что обеспечивает защиту даже при отсутствии электроэнергии в сети. Эти батарейки смогут обеспечивать эффективную работу прибора даже с радиодатчиками на протяжение целого года. Если же использовать проводные датчики, то и вовсе три года батарейки можно не менять.

Гарантийный срок эксплуатации устройства составляет 4 года, но бесплатной замене подлежит не более трех поврежденных датчиков. В стандартном комплекте «Аквасторожа» имеются проводные и беспроводные датчики, которые могут быть подключены одновременно без каких-либо ограничений. Беспроводный приборы устанавливаются в любом месте, к устройству их можно добавить еще 6 штук, но нужно помнить, что их энергоемкость гораздо выше. А вот проводные экземпляры расходуют мало электричества, но их можно установить по 100 штук последовательно к каждому из 6 портов, если приобрести расширительную панель ТК-19.

Производитель рекомендует в конце каждой цепочки датчиков устанавливать один специальный – с контролем обрыва. Место ему именно в самом конце цепочки, так как при его установке в середине, он будет сигнализировать, обрыв только на тех, что ближе к основному прибору, а остальные останутся без контроля. Устройство проводного датчика достаточно простое, так как он состоит из маленькой текстолитовой пластины, которая помещена в круглый корпус. К пластине подведены контактные провода. При намокании текстолита у него увеличивается электрическое сопротивление, что согласно закону Ома, снижает напряжение в цепи. Эти изменения немедленно регистрирует контроллер, который подает ток на электромеханический вентиль, перекрывающий в ту же секунду воду в системе. Контакты датчиков покрыты иммерсионным золотом, что обеспечивает их устойчивость к воздействию окружающей среды.

Датчик, обеспечивающий обрыв провода снабжен дополнительно конденсатором. При обрыве провода контроллер на это тотчас реагирует, подачей соответствующего звукового сигнала. Конструкция корпуса устройства предусматривает защиту от возможных брызг воды.

На схеме изображено устройство проводного датчика защитной системы «Аквасторож».

Металлические контакты устройства покрыты золотым напылением, что исключает их разрушение под воздействием влажной среды. При помощи дополнительного блока ТК-17 есть возможность дополнить устройство еще несколькими радио-датчиками. Плата радиобазы имеет собственное дополнительное питание, обеспечиваемое двумя батарейками типа ААА. Работать с элементами защитной системы очень удобно, ведь разобрать и собрать ее не сложнее, чем детский электротехнический конструктор.

Для разборки контрольного блока надо просто вынуть плату из предназначенных для нее пазов. Внутри блока имеется три ионистора: два по 20F и один на 10F. Эти детали являются новейшей разработкой в электротехнике. Именно они позволяют за счет накопленной энергии отключить краны даже в том, случае, когда батарейки полностью разрядятся. Устройство снабжено специальной кнопкой, которая перезапускает систему после срабатывания. В этом тоже помогают ионисторы, но они могут обеспечить только один запуск, поэтому при отключении надо позаботиться о замене элементов питания.

Кран защитной системы «Аквасторож» в полностью разобранном виде

Кран системы «Аквасторож» достаточно надежно устроен, даже шестеренки внутри него сегодня делают из металла (ранее они были пластиковые). Если посмотреть на плату контроллера, то можно увидеть 14 разъемов:

• Для блока с элементами питания — 1.
• Для подключения дополнительных блоков — 1.
• Для проводных датчиков — 6.
• Для подключения кранов — 6.

Из этого следует, что стандартная система может обеспечить работу сразу 6 кранов. При этом уже в комплекте можно обнаружить два крана ТК-12. Внутри крана имеется очень прочная металлическая шестеренка шарового крана и шестерня вала редуктора, которая тоже сделана из металла. Все собрано так, что вращение всех деталей имеет минимальную силу трения. Это позволяет для приведения в действие системы использовать даже низковольтные электродвигатели.

На этой схеме представлено внутреннее устройство крана «Аквасторож» и обыкновенного шарового крана.

Как собрать и установить “Аквасторожа”?

Для того, чтобы собрать защитную систему от протечек “Аквасторож” с радио-блоком, требуется:

• Добавить дополнительный блок для батареек, для чего вставить провода в гнезда специального разъема и соединить оба блока между собой.
• Подключить плату с радио-базой в гнездо дополнительного блока с датчиками, предварительно отключив его.
• Подключить необходимое количество датчиков кранов и проводные датчики в предназначенные для этого гнезда.
• Установить внешний блок питания (при необходимости).
• Соединить вместе обе половинки контроллера.

Таким образом, контроллер полностью собран, теперь важно соединить его с системой водопровода и где нужно разместить датчики. Для этого потребуется:

• В наиболее подходящем месте поставить контроллер, закрепив его на специальной крепежной панели.
• Перекрыть поток воды в водопроводной системе.
• Установить специальные краны в подходящем месте, не забывая тщательно изолировать резьбу фумлентой.
• Разместить нужное количество радио-датчиков во всех опасных местах на полу.
• Подвести провода проводных датчиков к местам их установки. При этом, если необходимо, нужно просверлить стены, разрезать провод, после чего его снова соединить.
• Разобрать датчик, прикрутить к полу его площадку, установить на нее сам датчик и закрыть всю конструкцию крышкой.

На плате контроллера правее гнезда, к которому подключаются блоки питания, находятся гнезда для подключения нескольких проводных датчиков. Без контроля обрыва цепочки датчиков возможно подключить только к нулевому гнезду. Оно имеет соответствующую маркировку «0». Для остальных датчиков с контролем обязательно необходимы.

Так выглядят установленные на место запирающие механизмы системы защиты от протечек «Аквасторож»

Если монтаж защитной системы «Аквасторож» осуществляется на уже давно смонтированный и действующий водопровод, то придется воспользоваться паяльником по полипропилену. Необходимо вырезать кусок трубы после задвижки на входе в квартиру и установить туда кран.

На представленном рисунке изображена схема подключения системы защиты от протечек «Аквасторож», которая помогает разобраться в порядке подключения всех элементов системы к гнездам платы контроллера

Еще несколько правее расположены разъемы для подключения кранов, которые установлены в системе. Они все без исключения работают одинаково, поэтому выбирать можно произвольно. После того, как все указанные выше соединения подключены, требуется проверить работу всей системы, протестировать ее, налив воды к датчику и продолжать успешно использовать.

Существуют и другие системы защиты от протечек, но все они работают на одинаковых принципах и не более сложны в установке. Поэтому, приобретя любой прибор, вы можете быть спокойны за состояние своей квартиры даже при длительном отсутствии.

stroyvopros.net
