Армирование монолитной плиты – Армирование плитного фундамента: зачем проводится, выбор арматуры, схема армирования, этапы работ

Армирование монолитной фундаментной плиты: технология устройства

Сегодня монолитный или плитный фундамент пользуется немалой популярностью. Он подойдёт для строительства как уютного частного дома, так и многоэтажного торгового центра. Единственный его минус, это высокая стоимость – большой объем земляных работ, и немалое количество строительных материалов: арматуры и бетона. Зато большая площадь позволяет равномерно распределить нагрузку от конструкции по всему основанию. Его использование оправдано на пучинистых, подвижных и просадочных грунтах. Даже если из-за изменения уровня грунтовых вод происходит сильное пучение грунта, плита не разрушается, а просто немного изменяет угол залегания – поэтому фундамент называется плавающим. Получение надёжного основания для дома, гарантирует правильно выполненное армирование фундаментной плиты. Зачем оно нужно и как сделать его качественно? Ответим на эти вопрос поподробнее.

Зачем использовать арматуру?

Бетон входит в число наиболее распространённых и популярных строительных материалов вовсе не случайно. Его главным достоинством является прочность, позволяющая материалу выдерживать огромные нагрузки на сжатие. Увы, при работе в грунте основание подвергается не только нагрузкам на сжатие, но и на изгиб, а также растяжение. Обычная монолитная плита, залитая без использования арматуры, при таких нагрузках будет повреждена. Следовательно, безопасность сооружений, возведённых на ней также окажется под угрозой.

Зато если правильно выполнить армирование бетонной плиты, это решит проблемы. Благодаря металлическим прутам, бетон сможет выдерживать нагрузки на растяжение и изгиб без вреда для себя. Поэтому, хотя армирование повышает стоимость, его применение оправдано.

Какой прут выбрать?

Прежде чем начинать армирование монолитной плиты, нужно выбрать подходящий вид и диаметр прутов. Существует два вида арматуры металлическая и композитная (пластиковая). Каждая разновидность прутов имеет свои плюсы и минусы, об их сравнении подробнее читайте тут.

Для определения толщины арматуры, профессионалы берут специальный коэффициент, проводят расчёт, и высчитывают минимальный процент армирования фундаментных плит. Но если вас интересует строительство небольшого жилого дома, а не многоэтажного офисного здания, то есть возможность сделать проще. Достаточно запомнить несколько простых правил:

• при строительстве на прочном, не пучинистом грунте использовать прут диаметром не менее 10 мм;
• при осуществлении строительства на слабом, пучинистом грунте, где возможны подвижки почвы, применять прут толщиной 14 мм и более;
• если строительство ведётся из дерева, пенобетона или иных лёгких материалов брать арматуру диаметром от 10 до 12 мм;
• если основным материалом строительства является бетон или кирпич, воспользоваться арматурой диаметром 14–16 мм.

Обратите внимание! Только расчёты, выполненные проектировщиком, могут гарантировать качественное и правильное армирование фундаментной плиты.

Сколько материала нужно?

Ещё один важный момент, возникающий при строительстве – сколько арматуры нужно для монолитного фундамента? Здесь придётся провести кое-какие расчёты.

В первую очередь нужно высчитать площадь. Прутья обычно укладывают с шагом 20 см. Шаг — это расстояние между арматурой. Следовательно, на один квадратный метр верхней и нижней сетки, будет приходиться 20 метров прутьев. Зная это, подсчитать примерный объем не составит труда. Конечно, берите с запасом – на местах соединений прутья зарезают болгаркой вразбежку, а арматуру укладывать внахлёст, это существенно увеличивает расход материала. Но также следует учесть количество усилений.

К тому же придётся учитывать материал, который уйдёт на поперечное армирование – здесь используйте арматуру А1, она с гладкой поверхностью. По назначению дополнительное армирование является вспомогательным, поэтому не нужно тратить лишние деньги на покупку дорогого материала. Когда бетон застынет, то необходимость в изделиях из гладкой арматуры пропадёт – они должны лишь осуществлять удержание конструкции, чтобы равномерно распределить арматуру по всей толщине бетона, обеспечивая максимальное усиление.

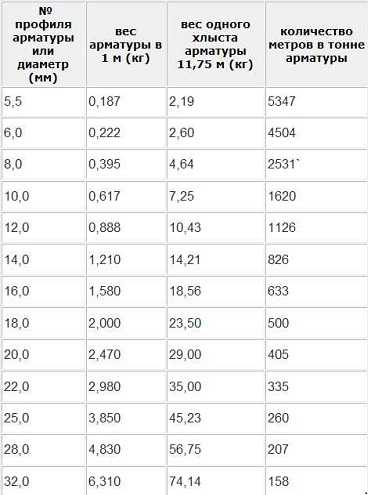

Впрочем, знать общую длину арматуры, которая понадобится при строительстве, недостаточно. Ведь при покупке её обычно отгружают тоннами или сотнями килограмм, а не метрами. Но решить эту проблему несложно. Воспользуйтесь таблицей:

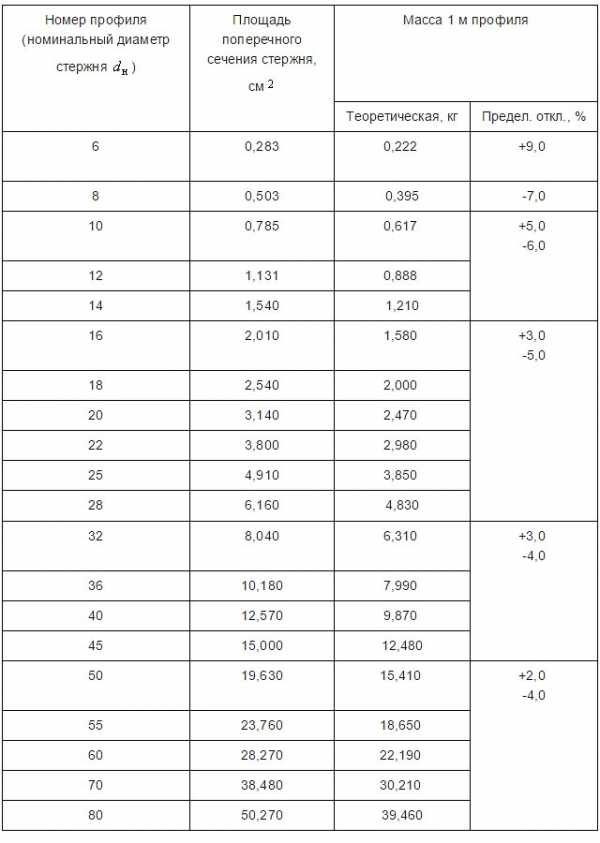

В ней есть все необходимые данные, чтобы, зная выбранный диаметр прутов и длину, подсчитать точный вес материала и приобрести именно столько арматуры, сколько уйдёт на усиление определённого фундамента.

Подготовка к строительству

Первым этапом является рытье котлована. Плитный фундамент нуждается в большом котловане, поэтому оправдано использование спецтехники – экскаватора и грузового автомобиля. На самостоятельное выполнение работы уйдут многие дни. А аренда спецтехники сегодня обходится сравнительно недорого.

Следующим этапом является формирование песчаной противопучинистой подушки. Под монолитную плиту нужен слой не меньше 20 см. Песок засыпается на дно котлована, равномерно распределяется по всей площади и трамбуется.

На песчаную подушку, заливаем по уровню бетонную подготовку 9–10 см.

Далее производят устройство гидроизоляции. Есть несколько способов: укладка в два слоя рубероида или использование сыпучие смеси, посыпается перед заливкой на поверхность подготовки и смачивается водой.

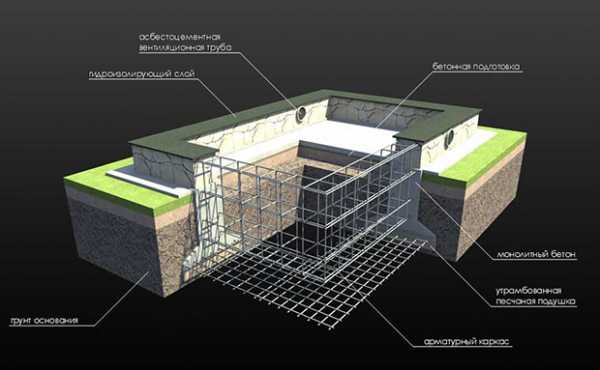

Схема устройства и армирования монолитной фундаментной плиты.

 Приступаем к работе

Очень важно знать, как правильно армировать плиту. Сразу следует сказать – откажитесь от сварки. Перегрев отрицательно сказывается на арматуре. При значительных нагрузках на растяжение она ломается обычно именно в тех местах, которые подвергались сварке. Кроме того, повреждение кристаллической решётки делает металл более подверженным коррозии.

Если вы работаете с фундаментной плитой, армирование лучше выполнять при помощи прутов, связанных специальной вязальной проволокой. Связи могут быть сделаны вручную или при использовании вязального пистолета. Это очень дорогой инструмент, но он часто сдаётся в аренду. Пистолет позволит существенно снизить затраты времени. Даже неопытный строитель легко будет делать 30–40 вязок в минуту. При использовании обычного вязального крючка этот показатель у новичка будет составлять не более 10.

Процесс армирования проводим в следующем порядке:

1. Отбиваем контур фундамента. Натягиваем по краю нить или отчертим маркером.
2. Размечаем месторасположения арматуры, согласно проекта.

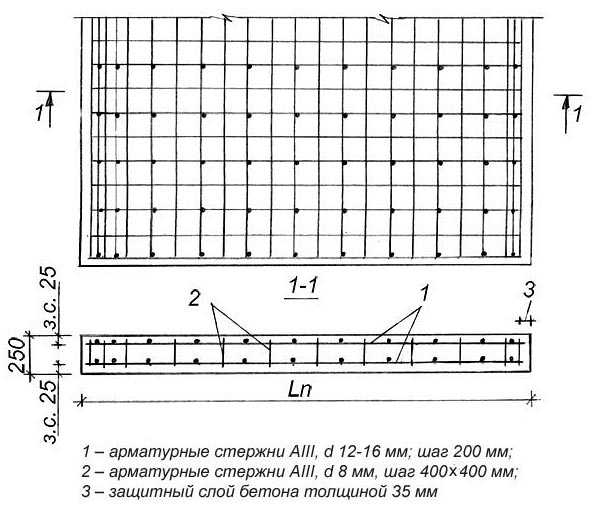

   Пример чертежа по армированию фундаментной плиты.

3. Раскладываем 1 слой арматуры. При нехватке одно целого прута стыкуем их, но следует помнить о правиле, что соседние пруты не соединяются в одном месте, следует сделать разбежку между арматурами. Размер нахлеста 42 диаметра арматуры.
4. Выравниваем пруты по краю, соблюдая защитный слой. И укладываем на них поперёк начиная с края, пруты — монтажки через 200 см, по ним выполняем развязку сетки. Под провязанные через два метра монтажки, подставим фиксаторы для арматуры, для обеспечения защитного слоя.

5. Производим разметку и укладку усиления 1 слоя. Укладываем остальную арматуру 2 слоя, и провязываем, соблюдая шаг. Доставляем фиксаторы, и укладываем и привязываем усиление 2 слоя. Нижнее армирование монолитной плиты закончено.

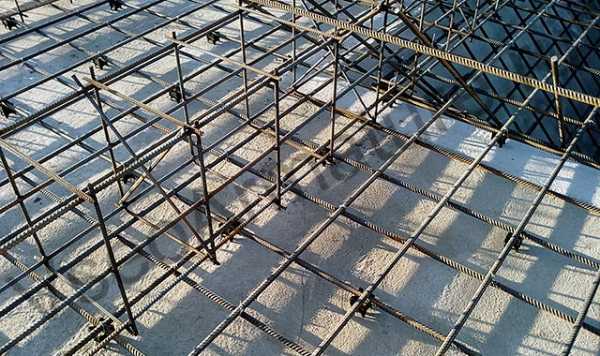

6. Устанавливаем и провязываем пространственные каркасы для верхнего слоя сетки.

7. Раскладываем 3-й слой основной сетки и привязываем её к каркасам, строго напротив нижней арматуры. Укладываем 3-й слой усиления, и перекрываем все 4 слоем сетки. Провязав усиление с сеткой раскладываем последнее усиление 4 слоя. По краю армирующего каркаса провязываются пешки.
8. На этом армирование фундаментной плиты заканчивается.

Готовый каркас заливаем бетоном. Заливать необходимо беспрерывно, чтобы ранее уложенный бетон не успевал схватываться. В противном случае может произойти расслоение – жидкий бетон, попадая на уже схватившийся, не будет связан с ним. Из-за этого пострадает прочность фундамента и, соответственно, снизится надёжность возведённого здания.

На этом устройство фундамента считается завершённым. Спустя несколько дней, бетон схватится, а через месяц наберёт достаточную прочность для возведения нового дома.

Вот и всё. Теперь вы знаете, как армировать монолитный фундамент, выбирать подходящий материал и проводить необходимые расчёты. А значит, проблем при строительстве наверняка не возникнет.

vseoarmature.ru

Вязка арматуры монолитной плиты

Монолитные плиты, имеющие необходимую прочность, положительно зарекомендовали себя в качестве надежной фундаментной основы для различных строений. Технология изготовления разрешает использовать арматуру разных марок. Эксплуатационные характеристики фундамента зависят от толщины плитного основания и надежности силового каркаса. Арматурная сетка для плиты – ответственная конструкция, для которой используется стальной прут диаметром 10-14 мм и отожженная проволока. Для обеспечения долговечности основания важно понимать, как правильно вязать арматурную решетку.

Как правильно вязать арматуру для монолитной плиты – общие сведения

Существует принципиальная разница между плитами бетонными и железобетонными, используемыми в строительной сфере. Последние способны воспринимать значительные нагрузки за счет усиления бетонного массива с помощью арматурной решетки.

Плитный фундамент – важный элемент здания, состоящий из следующих составных частей:

• песчано-щебеночной подушки, демпфирующей реакцию грунта;
• марочного бетона, изготовленного по стандартной рецептуре;
• силовой решетки, для изготовления которой можно взять арматурные стержни.

Надежность и долговечность фундаментной основы определяется качеством изготовления плиты, верхней части которой приходится воспринимать вес строения, а нижней – компенсировать реакцию почвы.

Для монолитной плиты вязка арматуры гораздо проще, чем для ленточного фундамента

Расположенная внутри бетонного массива силовая решетка из стальной арматуры выполняет ряд серьезных задач:

• обеспечивает запас прочности фундамента;
• предотвращает разрушение плиты и образование трещин;
• воспринимает сжимающие нагрузки и изгибающие моменты.

Цельная плита представляет собой плавающий фундамент, обеспечивающий целостность строения при подвижках грунта. Конструкция обеспечивает устойчивость зданий на проблемных почвах при условии правильной вязки элементов арматурной решетки и использовании качественного бетона.При выполнении вязальных работ следует руководствоваться требованиями государственного стандарта, а также строительных норм и правил, регламентирующих особенности вязки.

Остановимся более детально на требованиях, предъявляемых к арматурной решетке и нюансах вязки:

• для изготовления решетки используют ребристые прутья, обеспечивающие повышенное сцепление элементов;
• формируют два яруса силовых решеток, соединенных между собой вертикальными прутьями при толщине бетона 15 см и более;
• выполняют однослойное армирование решеткой с ячейками квадратного сечения размером от 20х20 см до 40х40 см при толщине плиты менее 15 см;
• используют для жесткого соединения элементов арматурного каркаса отожженную проволоку, предназначенную для вязания арматуры.

Отвечая на вопрос об особенностях правильной вязки арматурных элементов, предназначенных для усиления монолитного фундамента, специалисты рекомендуют использовать следующие методы вязки:

Вязка арматуры начинается с покупки металла, количество которого сначала необходимо вычислить с минимально возможным запасом

• ручной, обеспечивающие надежную фиксацию при минимальных затратах. Для соединения прутков необходимо приложить значительные усилия при выполнении работ кусачками или с помощью вязального крючка;
• полуавтоматический, позволяющий выполнять увеличенный объем работ за счет применения специального реверсивного устройства. Вращение крючка происходит в результате возвратно-поступательного перемещения корпуса;
• автоматический, предназначенный для ускоренной вязки арматуры на крупных промышленных объектах. Применение специального пистолета для вязания или шуруповерта с насадкой обеспечивает повышенную эффективность работ.

Выбор инструмента для вязания осуществляется индивидуально в зависимости от объема выполняемых работ:

• для разовой сборки арматурной решетки подойдет вязальный крючок или реверсивное устройство;
• при изготовлении арматурных каркасов в промышленных масштабах следует использовать автоматический пистолет.

При выполнении работ следует соблюдать ряд правил:

• для обеспечения прочного соединения стержней правильно использовать вязальную проволоку с диаметром поперечного сечения 0,8-1,4 мм;
• соединение отдельных стержней следует производить проволокой в участках их взаимного пересечения;
• при закручивании проволоки следует прилагать усилие, обеспечивающее жесткую фиксацию арматурных стержней

Технология изготовление решеток способом связывания превосходит метод сварки арматуры, при котором возникает локальный перегрев и значительно снижается прочность.

По подбетонке прокладывается и вяжется сама арматура, которая потом соединяется в общий каркас

Выбор арматурных стержней необходимой марки и диаметра

Начинающие застройщики не всегда имеют правильное представление, какая арматура нужна для монолитной плиты. Планируя выполнить сборку арматурной решетки, следует ознакомиться с требованиями государственного стандарта.

Он классифицирует арматурные стержни следующим образом:

• стержни с маркировкой А1, которые в соответствии с прежней классификацией обозначались А240, отличаются гладкой поверхностью;
• прутки класса А2, соответствующие бывшей маркировке А300, имеют незначительные изменения профиля в поперечном сечении;
• арматура с индексом A3 («рифленка»), которая ранее классифицировалась как А400, отличается профилем переменного сечения.

Для обеспечения надежной фиксации стержней следует применять арматуру с рифлениями. Диаметр арматурных прутков в поперечном сечении выбирается в интервале от 1 до 1,4 см в соответствии с предварительно разработанным эскизом.Чертеж арматурной решетки и все необходимые расчеты следует поручить специалистам, которые учтут все нагрузки на плиту и предусмотрят усиление проблемных участков с учетом процента армирования для конкретной марки бетона.

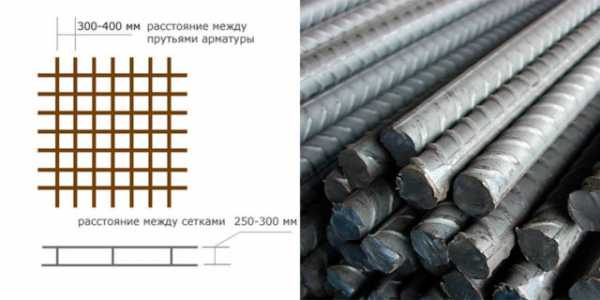

Для армирования применяют ребристую арматуру диаметром 12-16 мм, что обеспечивает лучшее сцепление

Как связать арматуру для монолитной плиты с соблюдением технологии

В зависимости от применяемого метода вязания изменяется последовательность действий по вязке элементов каркаса. Рассмотрим порядок операций при выполнении вязки вручную.

Он предусматривает следующие действия:

1. Нарезку проволочных заготовок длиной 0,15-0,2 м.
2. Сгибание вязальной проволоки по центру заготовки.
3. Размещение диагонально в узле стыковки прутков.
4. Продевание вязального крючка в сформированную петлю.
5. Втягивание в петлю с помощью крючка проволочных концов.
6. Проворачивание рабочего инструмента в петле до необходимой силы затяжки.

При ручном выполнении работ важно контролировать силу затяжки. Повышенные усилия при работе с инструментом ведут к обрыву проволоки.

Выполнение вязальных операций с помощью реверсивного приспособления предусматривает другой алгоритм:

1. Введение крючка устройства в петлю.
2. Осевое перемещение рукоятки на себя.
3. Возврат ручки в начальное положение.
4. Повторное проворачивание крючка путем подтягивания рукоятки.

При использовании автоматического пистолета для вязки отпадает необходимость в нарезке проволочных заготовок. Находящаяся на рабочем барабане проволока подается автоматически, что позволяет выполнять вязальные работы ускоренными темпами.

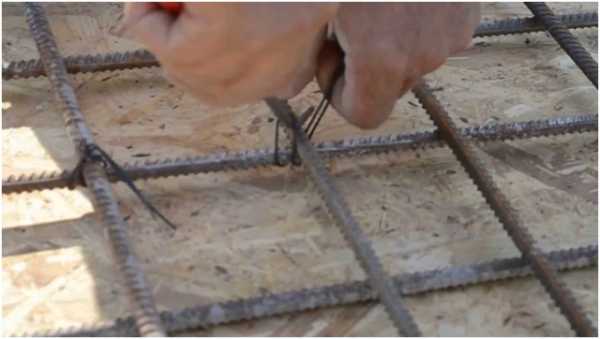

Вязка считается самым хорошим методом соединения прутов

Подготовка к вязке стержней для фундамента типа монолитная плита

Готовясь своими руками осуществить вязку арматурных стержней, следует выполнить подготовительные мероприятия:

1. Рассчитать величину усилий, которые будут действовать на фундаментную основу. Это сложная задача, решение которой целесообразно доверить профессионалам.
2. Подобрать марку арматурной проволоки и определить размер стержней в поперечном сечении.От класса и диаметра стержней зависит предельно допустимый угол их изгиба.
3. Определить количество проволоки для сборки каркаса, а также рассчитать потребность в арматуре. При определении потребности следует руководствоваться схемой вязки.
4. Определиться со способом выполнения вязальных операций.Следует своевременно подготовить соответствующий инструмент, а также проволоку для вязания.

До начала работ следует разработать чертеж или рабочий эскиз арматурного каркаса.

Каким способом укладывается арматурная сетка для плиты

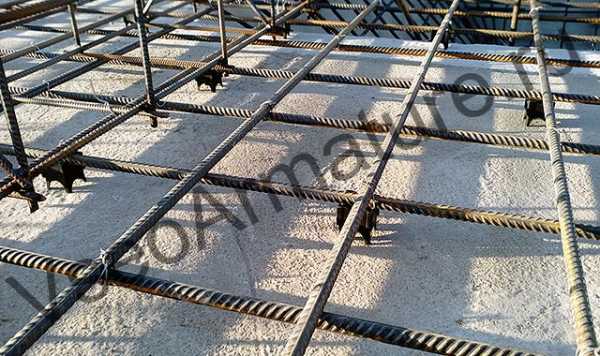

При укладке арматуры важно обеспечить постоянное расстояние от арматурной решетки до бетонной поверхности, равное 3-5 см. Это позволит предотвратить коррозионное разрушение арматурного каркаса при капиллярном попадании влаги. Для обеспечения гарантированной толщины защитного слоя применяют специальные фиксирующие элементы, изготовленные из пластмассы или металлические подставки.

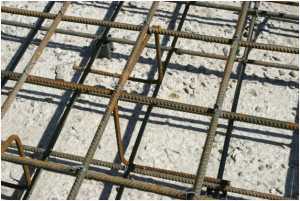

В местах пересечения прутьев и проводят обвязку

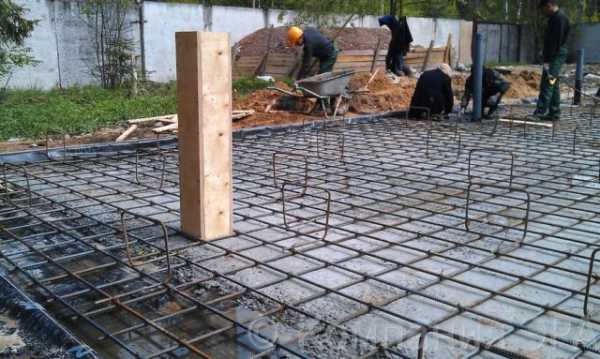

Порядок действий по укладке арматуры:

1. Проверьте соответствие размеров опалубки.
2. Уложите нижние элементы решетки на фиксаторы.
3. Произведите укладку поперечной арматуры.
4. Свяжите сетчатую решетку нижнего уровня.
5. Закрепите к нижней сетке вертикальные прутки.
6. Свяжите верхнюю сетку аналогично нижней решетке.

При недостаточной длине арматурных прутков выполняйте стыковку стержней с перехлестом, величина которого в 40 раз превышает диаметр их сечения. Так для арматурных прутков диаметром 10 мм величина перехлеста будет составлять 40х10 мм= 400 мм.

Технология вязки арматуры для плитного основания

При самостоятельном выполнении работ по сборке арматурной решетки у начинающих застройщиков часто возникает вопрос, как вязать арматуру для монолитной плиты.Технология сборки арматурной решетки для фундаментного основания монолитного типа несложная.

Общий порядок действий предусматривает выполнение следующих операций:

1. Определение потребности в арматуре.
2. Приобретение материала в необходимом количестве.
3. Нарезка арматурных заготовок.
4. Изготовление подставок.
5. Монтаж продольных стержней нижнего яруса.
6. Закрепление поперечных прутков на нижней сетке.

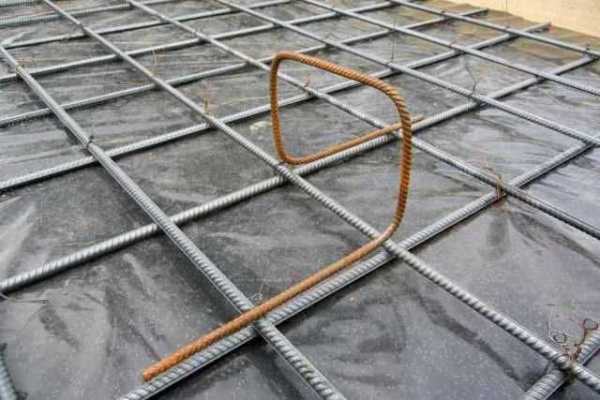

7. Установка арматурных стоек.
8. Привязывание к опорам элементов верхнего уровня.

Вязка необходима лишь в момент заливки, внутри бетонной конструкции после ее отвердевания она не несет никакой нагрузки

При выполнении работ следует обратить внимание на ряд моментов:

• обеспечение минимальной величины защитного слоя;
• размещение радиусных накладок в угловых участках;
• соблюдение постоянного шага при укладке арматуры;
• соединение прутков с перехлестом 0,4-0,65 м в зависимости от их диаметра;
• обеспечение жесткой фиксации соединяемой арматуры.

В зависимости от общего количества участков стыковки прутков определяется метод выполнения работ.

Как вяжут арматуру – особенности процесса и инструмент

Независимо от метода вязки и применяемого инструмента, процесс фиксации стержней предусматривает:

1. Охват вязальной проволокой зоны соединения прутков.
2. Формирование петли вокруг стальных стержней.
3. Затяжку проволочного узла с помощью ручного или специального инструмента.

Варианты инструмента для ручной затяжки следующие:

• круглогубцы;
• кусачки;
• самодельный крючок;
• ручное устройство реверсивного типа;
• покупной крючок для связывания арматуры.

Ускорить выполнение работ позволит полуавтоматический и автоматический инструмент:

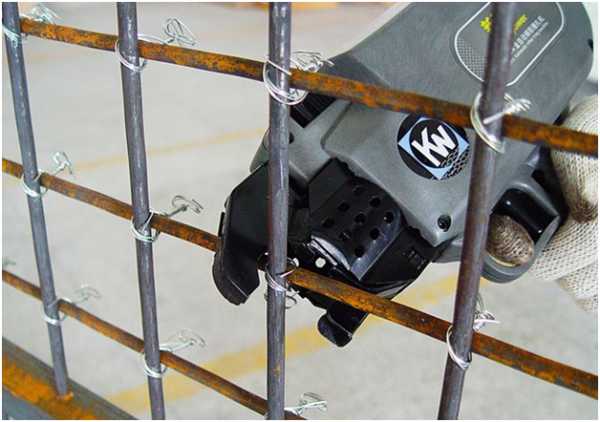

• промышленный пистолет для фиксации стержней;

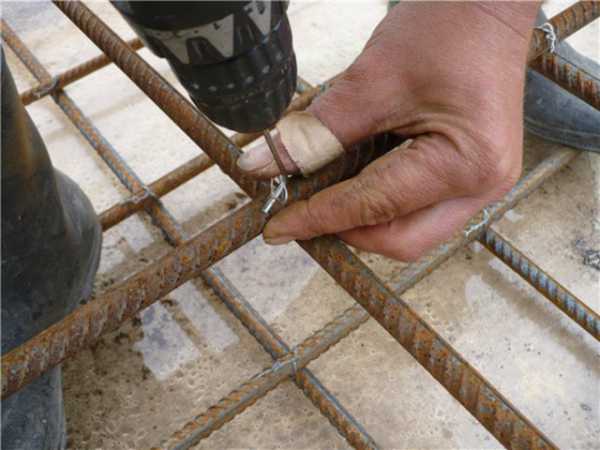

• электродрель со специальной насадкой.

При выполнении работ любым видом инструмента важно контролировать усилие затяжки.

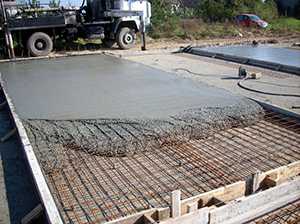

Как заливается раствором бетонная плита

При выполнении работ по бетонированию плиты следует обращать внимание на ряд факторов:

1. применение качественного бетона;
2. непрерывную подачу рабочего раствора;
3. удаление воздушных включений;
4. уплотнение бетонного массива.

Для нормального протекания процесса гидратации следует поддерживать в бетоне постоянную влажность. Для этого поверхность накрывают полиэтиленом и периодически увлажняют водой. После застывания выполняют демонтаж опалубки.

Подводим итоги

Прочностные характеристики фундаментной плиты зависят от качества сборки арматурного каркаса и правильного бетонирования. При самостоятельном выполнении работ следует разобраться, как связать арматуру для монолитной плиты. Важно использовать качественные материалы и определиться с методом вязки. Консультация профессионалов поможет избежать ошибок.

pobetony.expert

Армирование монолитной плиты — Фундамент своими руками

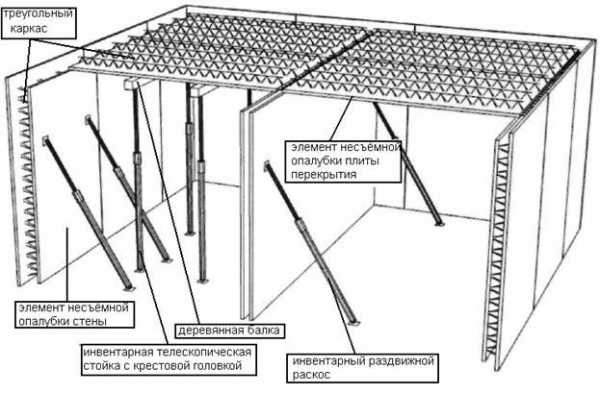

Усиление монолитных плит

• Технология: как правильно армировать плиты
• Особенности армирования фундаментных плит
• Формула расчета арматуры

Изготовление монолитных конструкций не обходится без применения арматуры, которая выступает связующим материалом в любой железобетонной конструкции.

Чертеж армированной плиты

Арматурой для монолитной плиты являются прутки сечением 8-14 миллиметров, толщина фундаментной плиты при этом составляет 150 миллиметров. Таким образом, процент соотношения диаметра прутка к толщине плиты составляет 5%.

Армирование плиты позволяет решить общую концепцию строительства по-настоящему теплых домов. Поперечные и продольные железобетонные плиты перекрытий позволяют надежно защитить от холода чердачные помещения и эксплуатируемые мансарды.

Все армированные фундаментные плиты перекрытия используются, в первую очередь, в перекрытиях общественных и жилых домов, стены которых выполнены из ячеистых бетонных или крупных блоков, а также кирпича. Такие плиты перекрытий применяются для зданий, процент влажности воздуха в которых составляет 60-75%, которые имеют на поверхности стен внутреннюю пароизоляцию. Глубина опирания плит на несущие стены составляет не менее 80 миллиметров.

Схема армирования монолитной плиты.

Армировать фундаментные плиты необходимо не только для качественного утепления постройки и ускорения процесса строительства, но и для повышения звукоизоляции. Армированные железобетонные плиты имеют небольшой вес, поэтому они снижают нагрузку на стены и фундамент здания, тем самым давая возможность получить дополнительный экономический эффект при возведении дома. Очень важно, что для процедуры армирования пустотных плит перекрытия нет необходимости использовать большую строительную технику, в том числе подъемный кран.

Конструкция получается прочной, она способна без проблем выдержать колоссальные нагрузки, а также воздействие высоких температур на протяжении длительного периода. Для сравнения заметим, что деревянные перекрытия способны выдержать огненное воздействие всего 25 минут, а такие плиты выдерживают час, то есть процент превышения составляет 200 единиц.

Современное строительство, в котором применяют армирование фундаментной плиты, позволяет строить здания любой сложности и любых размеров. Используя монолитные стены, появляется возможность перекрывать те помещения, которые имеют неправильную геометрическую форму стен. Так можно создавать нестандартные по габаритам перекрытия.

Технология: как правильно армировать плиты

Если говорить об основных составляющих данной технологии, то традиционная схема армирования фундаментных плит выглядит так: рабочие стержни снизу плиты, рабочие стержни сверху; арматура, перераспределяющая нагрузку; подставки из катанки. Перед началом армирования важно правильно рассчитать будущую нагрузку и необходимую толщину бетона — этого требует правильная технология. Толщина перекрытия должна рассчитываться из пропорции 1:30. Это означает, что требуемую толщину бетона можно узнать, разделив длину пролета на 30, — так получится оптимальная толщина, процент погрешности — +/- 1%.

Схема армирования углов плиты.

Если толщина фундаментной плиты превышает 150 миллиметров, то в таком случае армирование необходимо совершать в два слоя, которые связываются между собой металлической проволокой. Размер ячеек не должен превышать 200х200 миллиметров, но одновременно не должен быть и меньше 150х150 миллиметров.

Если специально уменьшать толщину бетона, то заметно увеличится расход металлопроката, если возрастает толщина, то это ведет к увеличению объемов используемого бетона. Для прочности изделия применяется, как правило, арматура одного диаметра. Дополнительное армирование плиты можно выполнить, используя прутья длиной 400-1500 миллиметров.

Основная часть нагрузки находится на нижних слоях арматуры, сжимающая нагрузка давит на верхние. С этим усилием может легко справиться и бетон. Процесс армирования фундаментной монолитной плиты необходимо выполнять на всю длину изделия, стоит применять опалубку, которая является важным этапом в монтаже всей плиты. Для создания опалубки можно использовать обычные деревянные доски 50х150 миллиметров или обычную фанеру.

Очень важно надежно и прочно закрепить стойки опалубки. Этот связано с тем, что вес бетона, который используется в данной операции, может достигать 300 кг/кв.м перекрытия. Единственный элемент, без которого будет действительно сложно обойтись, — это телескопические стойки. Это очень надежный и удобный инструмент. Такая стойка способна выдержать две тонны веса, ведь доска может иметь сучки или микротрещины.

Особенности армирования фундаментных плит

Схема расположения усилений.

Монолитную плиту, поперечное сечение которой может быть разной, необходимо армировать в два слоя. Первая сетка располагается в нижней части плиты, вторая — должна идти сверху. Сетки должны располагаться строго в середине бетона. Защитный слой, который создается при помощи опалубки, должен быть от 15-20 миллиметров. Арматура и сетка между собой связываются при помощи специальной вязальной проволоки.

В сетке арматура должна будет полностью цельной, не иметь никаких разрывов, иначе процент разрушенных армированных фундаментных плит будет постоянно расти. Если не хватает длины арматуры, то дополнительные прутья нужно подвязывать с нахлестом, который должен равняться 40 диаметрам самой арматуры. Если, например, армируется перекрытие диаметром в 10 миллиметров, то нахлест необходимо сделать в 400 миллиметров. Все стыки должны располагаться строго в шахматном порядке, в разбежку. Края верхней и нижней арматуры можно связывать между собой П-образным усилением.

Так как процент нагрузки на железобетонную плиту передается сверху вниз, то можно сделать следующий вывод: главной рабочей арматурой является именно нижняя, которая испытывает растягивающие нагрузки. Верхняя, в основном, получает нагрузки на сжатие.

При проводимой процедуре армирования нижняя сетка дополнительно прокладывается между несущими опорами строго посередине. При связке верхней сетки необходимо усиление прокладывать над несущими опорами. Требуется дополнительное усиление в местах большого скопления отверстий разного диаметра. Нижняя сетка усиливается между несущими стенами в проеме.

Верхняя сетка, как правило, усиливается над несущими стенами. Армирование монолитных плит перекрытия в тех местах, где они опираются на колонны, требует создания объемных усилий. Плита перекрытия заливается с помощью бетононасоса. При этом в обязательном порядке уплотняется бетон, для этих целей используется глубинный вибратор. Процесс затвердения бетона сопровождается его усадкой, чей процент возрастает по мере высыхания бетона, что приведет к появлению на его поверхности микротрещин. Именно поэтому на протяжении двух-трех дней после совершения заливки бетоном желательно пролить данную конструкцию обычной водой. Бетон лучше увлажнять путем разбрызгивания, а не прямой струей воды.

Формула расчета арматуры

Имеется плита габаритами 6х10 метров. Используется арматура диаметром 10 миллиметров, шаг сетки 20 сантиметров. Произведем расчет количества арматуры, которую необходимо уложить: (6/0,2+1) + (10/0,2+1)= 31 (прутки по 6 метров) + 51 (прутки по 10 метров) = 82 прутка. Необходимо использовать два пояса армирования, поэтому количество арматуры удваивается. В итоге получается 82 *2 = 164 прутка, в том числе 62 прутка по 6 метров и 102 прутка по 10 метров. Итого 62*6+102*10= 1392 метров арматуры для армирования плиты.

Армирование плиты: особенности, технология

Армирование плиты необходимо выполнять правильно, соблюдая технологию. Перед началом армирования важно правильно рассчитать будущую нагрузку и необходимую толщину бетона.

Источник: moifundament.ru



Армирование монолитной фундаментной плиты: описание процесса, материалы

Существует несколько видов фундаментов. Наиболее прочный и надежный из них – монолитная плита. Он может использоваться и для обычных зданий, но только он является незаменимым для пучинистых, песчаных и неустойчивых грунтов. Прочности и стойкости к трещинам ему придают пояса из арматуры.

Роль армирования

Один из самых надежных фундаментов – монолитный в виде бетонной плиты – заливается в предварительно выкопанный котлован. Его еще называют «плавающим» из-за способности повторять движения грунта без нанесения ущерба зданию. Под такую основу делают подушку из песка, гранита, укрывают ее гидроизоляцией. Следующим этапом является обязательный элемент, без которого плита попросту треснет – армирование двумя поясами (каркасами) в виде сеток из стальных прутьев в верхней и нижней ее части.

Нагрузка на монолитную цельную бетонную плиту направлена сверху вниз, она распределена равномерно по всей бетонной заливке. Без правильного армирования бетонная плита треснет, не выдержав движений грунта и веса здания.

Основное нагрузочное усилие приходится на слои арматуры. Она обеспечивает плите высокие показатели прочности на растяжения и сжатие. Правильно армированная плита будет иметь некоторый уровень эластичности и не треснет ни от движений грунта, ни от тяжести находящегося на ней строения.

Для фундамента в виде монолитной бетонной плиты рекомендуют два армированных пояса. Арматура выступает связующим звеном в любых железобетонных конструкциях. Она усиливает бетонную конструкцию, а также экономит раствор, которого требуется меньше при наличии арматурных поясов в плите.

Условия, материалы и оборудование для армирования

Для армирования нужны такие материалы и оборудование:

• арматурные прутья. Они должны иметь ребристую поверхность. Такая поверхность надежно сцепляется с бетоном. Наиболее надежные стальные, используются также и полимерные, но они не рекомендуются для плавающего фундамента. Для армирования цельной плиты выбираются стальные штыри диаметром 10 мм и больше.
• Важно учитывать нагрузки на почву: монолитное основание должно иметь некоторую степень эластичности. Для слабых, рыхлых грунтов с высокой степенью подвижности применяют арматурные штыри от 12 мм. Для фундамента на устойчивых грунтах подойдут стержни сечением 10 мм;
• мягкая проволока для вязки;
• подставки. Они приподнимают армированные пояса на необходимую высоту при заливке бетона. В плиту обычно закладывают каркас из двух поясов арматуры, но для сложных условий и толстых оснований используют усиленное армирование еще одной сеткой в верхней трети бетонной плиты.

Требования к прутьям: они должны быть цельные, ребристые, чистые не поврежденные ржавчиной, не смазанные солидолом и другими веществами. В противном случае, раствор будет отставать от них, в нем образуются трещины.

Правила армирования

Пояса создаются на равномерном расстоянии снизу и вверху внутри заливки. Используют прутки диаметром 8–14 мм при толщине основания в 150 мм. Соотношение размера сечения стержня к толщине фундамента составляет 5%. Если основание испытывает серьезные нагрузки, берут прутья диаметром в 12–16 мм.

Если плита имеет в толщину от 150 мм и больше – два армированных каркаса обязательны. Параметры ячеек не должны превышать 200х200 мм и не быть меньше 150х150 мм для обычного основания толщиной 150-200 м.

Применяются арматурные штыри одинакового сечения. Для усиления поясов иногда используют стержни длиной 400–15000 мм.

Арматурные сетки располагают строго без перекосов в середине бетонной плиты. Защитный слой раствора от опалубки до поверхности стержней должен составлять 1,5–2 см, некоторые строители рекомендуют 5 см.

В сетке прутья должны образовать цельную конструкцию без каких-либо разрывов.При недостаточности длины прутьев подвязывают дополнительные стержни с нахлестом и связывают их вязальной проволокой. Причем вязку делают в нескольких местах или сплошной по всей длине соединения. Рекомендованная длина для нахлеста — не меньше 40 диаметров самых стержней. Например, при армировании прутьями с сечением в 10 мм, соединение нахлестом делают протяжностью в 400 мм.

Стыки располагают в шахматными квадратами в разбежку. Границы верхнего и нижнего поясов соединяются П-образными усилительными прутьями, это необязательно, но рекомендовано, так как придаст цельности и прочности конструкции.

Плавающее основание держит весь спектр нагрузок на сжатие, скручивание и др. Нижняя его часть больше подвержена растягиванию, верхняя – сжатию, поэтому важнее нижняя арматурная сетка.

Расчет арматуры

Существует простая методика расчета требуемого количества прутьев арматуры. Рассмотрим ее на примере плиты 8х8. Наиболее часто используются стержни сечением в 10 мм. Обычно арматурная сетка выкладывается с шагом 200 мм. Имея указанные параметры, рассчитывают необходимое количество арматуры.

Показатель ширины будущей бетонной заливки делится на ширину шага в метрах. К получившейся цифре добавляют 1 прут: 8/0,2+1=41. Чтобы образовалась сетка штыри, укладывают также и перпендикулярно, следовательно, полученная цифра умножается на два: 41х2=82.

В плавающем фундаменте должно быть как минимум два армированных пояса, поэтому полученная цифра умножается на два и получается 164 стержня. Стандартный арматурный прут имеет длину в 6 м. Если перевести количество прутьев в метры, то получится: 164х6=984 м.

Подобным способом вычисляют количество соединительных прутьев между слоями арматуры. Такие соединяющие штыри располагаются вертикально в точках пересечения горизонтальных прутьев арматуры. Количество этих точек легко определить, если количество штырей умножить на тот же показатель: 41х41=1681.

Нижний арматурный пояс укладывают в 5 см от основания плиты. Толщина монолитной бетонной заливки составляет 200 мм. Зная эти цифры легко определить длину соединяющего стержня: она составляет 0,1 м. Исходя из указанных цифр, определяем количество материала в метрах для всех соединений: 0,1х1681=168,1 м.

Для проведения всех строительных работ по армированию плиты необходимо: 984+168,1=1152,1 м арматурных стержней.

Для расчета нагрузок иногда нужно знать и вес арматуры в фундаменте. Обычно при покупке прутьев указывается их вес. Один стержень имеет вес в среднем 0, 66 кг. Для нашего примера вес арматурных прутьев составит: 0,66х1152,1=760 кг.

Процесс армирования

Армирование монолитной плиты делается, когда уже готовый котлован, сделана подушка, уложена гидроизоляция и сооружена опалубка.

1. Сначала рассчитываются параметры сетки арматуры, определяется размер ее ячеек. Далее, она собирается из прутьев уже на месте внутри подготовленного котлована. Чем массивнее здание, тем меньше размер ячеек. Наиболее часто используют ячейки с расстоянием прутьев в диапазоне 200–400 мм, но не меньше 150 мм.

Собирают сетку просто: прутья укладываются один на другой на подставки, чтобы образовался каркас с ровными ячейками.

1. Далее, прутья связывают. Для вязки потребуются пассатижи, вязальные крючки, вязальная проволока.

Стержни в процессе вязания соединяют нахлестом друг к другу. Стык обвязывается в трех местах. Существует несколько способов вязки арматуры. Самый популярный следующий. Отрезок мягкой проволоки в 30 см складывается вдвое, так чтобы один конец образовал петлю. Проволока накладывается на перекресток из прутьев наискосок. Свободные концы протягиваются в петлю и закручиваются вязальным крючком. Узел должен быть достаточно тугим, чтобы прутья не ездили. Проволоку обматывают с трех сторон: в нижней части вертикального штыря, затем по краям (справа и слева) горизонтального стержня.

Для того чтобы узел лучше держался, используют пассатижи и крючки для вязки. Следует отметить, что слишком тугой узел также не рекомендуется: проволока может лопнуть. Существует также и автоматическое оборудование для вязки, но многие строители выбирают именно ручной способ.

Есть специальная вязальная проволока, но можно использовать также и обычную стальную проволоку диаметром 0,5—1,2 мм.

1. После сборки первого пояса к нему прикручивают вязальной проволокой вертикальные соединители из арматурных штырей. Их готовят предварительно и они должны быть одинаковыми по высоте. Для них используют те же арматурные прутья или прутья меньше диаметром, например, сечением в 8 мм.

1. К соединителям прикручивается проволокой вторая сетка арматуры. Делать это легче, так как не нужно выставлять размер ячеек: вторая сетка автоматически полностью повторяет параметры первой.

Армированная сетка не должна прикасаться к грунту или лежать на гидроизоляции. Ее обязательно укладывают на специальные подставки. Для этого пригодны как самодельные, так и уже готовые заводские. Одним из их видов являются специальные фиксаторы тарельчатой формы.

Слой раствора до сетки арматуры снизу делают не менее 50 мм, в некоторых случаях, 15–20 см – это зависит от толщины плиты. Собирают каркасы внутри готовой и установленной опалубки так, чтобы и по бокам от ее стенок к прутьям был зазор такой же толщины. Прутья должны полностью покрываться бетоном.

1. Последний этап – заливка бетоном. Перед ней нужно проверить устойчивость каркаса: прутья не должны ездить и смещаться в стороны во время заливания бетона.

Армирование монолитной фундаментной плиты

Армирование монолитной фундаментной плиты: описание процесса, материалы Существует несколько видов фундаментов. Наиболее прочный и надежный из них – монолитная плита. Он может использоваться и

Источник: fundamentdomov.ru



postroifundament.ru

Армирование монолитной плиты фундамента под дом

Основой любой конструкции — от бани до многоквартирного дома — является фундамент. И для того, чтобы он простоял долгое время, не требуя ремонта углов и не создавая опасности для постройки, его следует должным образом укрепить своими руками и сделать правильный монтаж ростверка и балок.

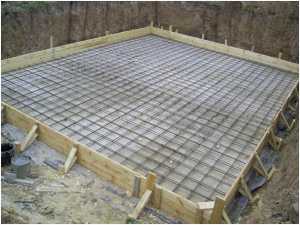

Армирующий каркас для плиты фундамента

Обустройство, а также армирование фундаментной плиты и армирование отмостки дома своими руками нужно использовать в двух случаях: первый – когда по проекту строительства дома расчет предусматривает оборудование цокольного этажа для дома, второй – когда оборудование и укладка основания для дома выполняется своими руками на почве имеющей большой поцент насыщения влагой.

Назначение и особенности

Фундаментная плита является залитой из бетона монолитной конструкцией. Использовать монтаж и оборудование фундамента на основе такой плиты считается одним из самых надежных типов оснований пола, сколько по параметру несущей способности, так и по устойчивости дома к внешней динамической нагрузке по грунту.

В дополнение к вышеперечисленным достоинствам, можно добавить, что оборудование и монтаж цельнобетонной плиты своими руками позволяет оптимальным образом распределить по фундаменту поперечное напряжение дома. Вследствие чего остается минимальный процент опасности образования просадок дома, из-за сезонного пучения почвы.

Виды плитных фундаментов своими руками по грунту имеют только один минимальный но существенный недостаток – высокий процент материалоемкости, так как правильное оборудование монолитной плиты, согласно требованиям СНиП и ГОСТ, требует выбрать и использовать большой процент бетона и арматуры.

Читайте также: как устроен фундамент шведская плита и в чем его плюсы?

к оглавлению ↑

Расчет арматуры

Учитывая расчет, что в больших объемах металлическая или стеклопластиковая арматура под фундамент заказывается в тоннах, а на армирование фундамента своими руками требуется использовать большое количество материала, вам понадобится выполнить расчет необходимой длины арматуры, ее диаметр, после чего перевести его в массу.

Для примера возьмем фундаментную плиту габаритами 980*720 сантиметров. Расчет производится по следующему алгоритму:

1. Выполняем расчет необходимого количества арматуры для поперечной укладки (учитывая шаг в 20 см) – 720/20= 36 прутьев длиною в 7.2 м: 36*7.2=259,2 метра на одну сторону каркаса, а поскольку нам нужно две стороны, мы получаем: 259,2*2= 518.4 метра.
2. Расчет арматуры продольной укладки на армопояс для фундамента пола: 980/20=49; 49*9,2=450,8; 450,8*2= 901,6 метров.
3. Общая длина арматуры, которая нам потребуется, составляет: 901,6+518,4= 1420 метров.
4. Учитывая, что один погонный метр арматуры (допустим, 16-го диаметра), равен 1.58 кг, мы получаем: 1420*1,58=2243,6 килограмм арматуры.

Вес арматуры в зависимости от диаметра

к оглавлению ↑

Особенности выполнения работ по армированию

Для резки арматуры на прутья необходимого диаметра вам понадобится ручная болгарка, и круг по металлу, диаметром 125, либо 250 миллиметров. Если армирование плитного фундамента выполняется посредством арматуры имеющей средний диаметр 10-12 мм, то целесообразно резать по нескольку прутьев сразу, что несколько ускорит процент подготовительных работ.

Нарезку своими руками можно выполнять поэтапно, шаг за шагом – сперва можно поперечные прутья, затем продольные. Поскольку стандартный размер цельных арматурных прутьев составляет 12 метров, то в большинстве случаев у вас будут остатки по 2-3 метра, которые можно сваривать между собой, и укладывать в центре арматурного каркаса под армирование монолитной плиты.

Учитывайте, что согласно требований СНиП и ГОСТ раскладка и оборудование подразумевает, что армирующий каркас должен быть утоплен в фундаментной плите на глубину как минимум на 5 сантиметров, поэтому прутья необходимо сваривать или резать на 10 сантиметров короче, чем соответствующие размеры плиты.

Читайте также: как делается ручная вязка арматуры для фундамента?

к оглавлению ↑

Соединение арматуры

Споры о том, как можно лучше соединять (скручивать или варить) виды прутьев арматуры в один каркас, наверное, не утихнут никогда. Существует два способа, которые предусмотрены стандартами СНиП и ГОСТ – сваривать каркас посредством дуговой сварки, и монтаж углов с помощью вязальной проволоки.

Процент противников первого способа доказывают, что сварка, которая дает возможность варить армопояс под плиты перекрытия, полностью жесткого, монолитного каркаса, негативно влияет на итоговые виды прочностных характеристик железобетонного фундамента.

Так как арматура под фундамент ослабевает вследствие повышенных температур, при которых происходит сваривание. При использовании вязальной проволоки шаг за шагом, этого не происходит. Плюс ко всему, композитная арматура для фундамента приобретает дополнительную эластичность, которая помогает ему лучше переносить внешние динамические нагрузки. Если вы не знаете как правильно армировать фундамент, то мы рекомендуем отдать предпочтение второму варианту в котором не используется сварка, ввиду важности вышеприведенных доводов.

к оглавлению ↑

Монтаж нижней части каркаса

После завершения всех подготовительных работ можно приступать к оборудованию нижней части каркаса пола по грунту. Чтобы приподнять его на требуемую высоту (5 см) можно приобрести специальное проставочное оборудование, или воспользоваться обрезками уголка, либо обычными кирпичами, подогнанными по размер углов. Подставлять их по грунту необходимо не в хаотичном порядке, а в виде дорожек, при этом, стоит учитывать, что перед заливкой плиты бетоном основной процент кирпичей будет необходимо убрать, так как они снижают проектную прочность фундаментной плиты.

Для начала укладки нижней части каркаса пола по грунту лучше всего выбрать поперечное направление, так как арматура под фундамент идущая по ширине плиты пола короче – с ней удобнее работать, а уже потом укладывать продольные прутья.

Как поперечное, так и продольное укладывание арматурного каркаса пола по грунту, выполняется с четко фиксированным шагом в 20 сантиметров.

Поперечный разрез плиты

Именно такое расстояние имеет арматура под фундамент которое нормируется стандартами СНиП и ГОСТ, и гарантирует максимальную прочность монолитной плиты пола. После укладки всех элементов каркаса арматура под фундамент соединяется вязальной проволокой.

к оглавлению ↑

Монтаж верхней части каркаса

Поскольку всю нагрузку на сжатие принимает на себя бетонная часть монолитного фундамента, а нагрузку на разрыв – крайние стороны углов арматурного каркаса пола, особого смысла в создании трехшарового армирования нет. По этому, верхнюю часть арматурного каркаса необходимо поднять над его нижней частью по грунту так, чтобы верхняя сетка находилась на расстоянии пяти сантиметров от поверхности дорожной фундаментной плиты.

Зная какая арматура нужна для фундамента, вам понадобится варить вертикальные арматурные прутья подходящей длины к нижней части столбчатого каркаса (ориентировочно, к каждому шестому прутку). После этого соединить их между собой горизонтальной арматурой, которая будет выполнять несущую функцию для остального столбчатого каркаса.

Далее, по той же технологии выполните укладку и соединения остальной арматуры. По завершению монтажа, удалите из под центра каркаса большую часть кирпичей, оставив лишь необходимое количество проставок по периметру углов – жесткость сетки будет держать её в нужном положении.

к оглавлению ↑

Заливка плиты бетоном

После того как все работы с обустройством армирующего каркаса закончились, можно приступать к заливке плиты бетоном. Не стоит экономить на его качестве, так как именно от бетона, в первую очередь будет зависеть, получит ли фундаментная плита необходимые прочностные характеристики. Согласно требованиям СНиП и ГОСТ, для заливки должен использоваться бетон марки М250, либо М300.

Расчет сколько необходимо требуемого объема бетона выполняется по формуле: А*Б*С, в которой: А – длина плиты, Б – ширина, С – её высота. Бетон лучше всего заказывать на заводе с доставкой, так как рекомендуется осуществлять в короткий временной промежуток, поскольку заливание свежего бетона на уже затвердевший участок чревато образованием микротрещин, негативно влияющих на итоговую прочность плиты.

Читайте также: этапы и правила укладки фундаментных блоков.

к оглавлению ↑

Нюансы армирования фундаментной плиты (видео)

к оглавлению ↑

Основные ошибки при армировании фундаментной плиты

Если в процессе выполнения работ по обустройству фундаментной плиты вы усомнились в квалификации привлеченных специалистов, либо вами принято решение делать всё собственноручно, а человек, который мог бы оценить итоговый результат на предмет соответствия стандартам технологии, отсутствует, очень важно обращать внимание на недопущение следующих распространенных ошибок:

1. Пренебрежение уплотнительной подушкой. Категорически воспрещается заливать бетон сразу же, после создания котлована, на неподготовленную почву. Отсутствие хорошо утрамбованной подсыпной подушки, созданной из смеси песка и мелкофракционного щебня, пагубно сказывается на прочности конструкции балок, столбчатого основания и ростверка.
2. Неравномерный шаг вертикальных перемычек при армировании фундаментной плиты или ростверка столбчатого фундамента. Расстояние, принятое согласно нормам СНиП и ГОСТ, составляет 40 сантиметров по нормальному грунту, и 20 сантиметров для проблемных грунтов склонных к движениям и пучения.
3. При выполнении работ по армированию плиты столбчатого фундамента или ростверка также часто встречается ситуация, когда строители не придерживаются необходимой глубины залегания арматурного каркаса в стенках бетонной плиты, вследствие чего темпы коррозии арматуры увеличиваются, и она быстро ржавеет от углов.
4. Неправильное соединение армирующего каркаса у углов плиты ростверка столбчатого основания и в местах приямков, вследствие которого каркас не приобретает процент необходимых прочностных характеристик (правильно и неправильное соединение демонстрирует схема 1.2).
5. Отсутствие гидроизоляции углов, без которой будет происходить ускоренное вымывание бетона грунтовыми водами.
6. После выполнения всех работ по строительству плиты, залитую конструкцию очень часто не покрывают полиэтиленовой пленкой, что крайне необходимо, так как такая пленка способствует удержанию цементного молочка внутри бетона.
7. Нарушение целостности опалубки. Если в материалах, использующихся для создания опалубки, есть трещины, то после заливки плиты, раствор может вытекать в них, вследствие чего плита будет иметь неровную поверхность.
8. Для поднятия арматурного каркаса на необходимую высоту над предварительной плитой используются деревянные бруски. Для подставочных элементов необходимо использовать специальные железные основания, либо, на крайний случай, кирпичи.

pofundamenty.ru

Армирование монолитной плиты перекрытия и фундамента

Вопрос армирования монолитных плит актуален при любом виде строительства, будь это плитный фундамент или бетонное перекрытие в кирпичном здании. Объясняется это огромным запасом прочности, неприхотливостью к условиям окружающей среды и универсальностью такого типа строительных конструкций. Способные выдерживать большую нагрузку в течение долгих десятилетий, они, тем не менее, требуют квалифицированного подхода при их проектировании и возведении.

Ниже будет рассмотрен ряд причин, почему нельзя просто взять и залить плиту без расчета и чертежа армирования, как это сделать правильно и все это будет наглядно отражено на реальном, широко распространенном примере.

Схема

Монолитная плита в процессе эксплуатации выдерживает неравномерное распределение нагрузок. Сверху на нее давит суммирующий вектор силы тяжести, нагрузка стен и размещающихся над ней элементов здания и интерьера. Если на верхнюю поверхность плиты воздействует сила сжатия, то на нижний (или единственный, если армирование однопролетное) слой арматурной сетки оказывает влияние сила растяжения, действующая на разрыв.

Такому пункту, как армирование монолитной плиты перекрытия необходимо уделять самое пристальное внимание, наряду с выбором бетона, размещения плиты на стенах или колоннах, расчету нагрузки и т.д.

Расчетная схема армирования может отличаться, в зависимости от того, какого типа плита:

• балочная,
• работающая в двух направлениях.

А также профиля плиты:

• плоская,
• плоская с капителями,
• ребристая,
• пустотная.

Для небольших плит размерами до 6х8 метров балочного типа, то есть, опирающихся минимум на три стенки и нагрузкой, преимущественно, в одном направлении (сверху вниз, межэтажное перекрытие или фундамент), вполне подходит простое однопролетное армирование и плоский, сплошной профиль заливки.

Для плит более сложной эксплуатации, например, для длинных пролетов, используемых в возведении зальных перекрытий или опирающихся на колонны, необходимо производить расчет по нагрузке и использовать облегченную конфигурацию, например, ребристые плиты с многопролетным армированием.

Схема армирования монолитной плиты выглядит следующим образом — формируется сетка из стальной арматуры диаметром не менее 8-10мм с рисунком в виде квадратов или прямоугольников, причем, расстояние между двумя ближайшими прутьями арматуры не должно превышать 0,5 метра, иначе армирование просто не выдержит воздействия на разрыв, деформируя плиту.

При небольшой толщине плиты (до 150мм) для балочных плоских плит вполне можно ограничиться однопролетным армированием.

Толщина плиты берется в пропорции к длинной части как 1 к 30, то есть, при длине плиты 6 метров, рекомендуемая толщина плиты — 200 миллиметров. Дальнейшее увеличение толщины не имеет смысла и будет лишь отрицательно влиять на несущую способность перекрытия, увеличивая вес и нагрузку на железный каркас.

Также есть требование к наполнителю плиты — его марка должна быть не ниже М200, марки ниже просто не смогут обеспечить расчетной прочности перекрытия.

В дополнение к армированию всей поверхности плиты необходимо усилить места, где будет повышенная нагрузка на плиту — это вся площадь, которая касается опорных элементов, геометрический центр, места отверстий и места расчетной повышенной нагрузки.

Также необходимо помнить, что расстояние от внешней грани и от торца плиты до арматуры должно составлять минимум 25мм. Это позволит гарантированно уберечь армирование от внешнего воздействия, отрицательно влияющего на металл армирования.

Можно ли возвести монолитную фундаментальную плиту своими силами? http://stroymetcon.ru/fundament/monolitnaya-plita/svoimi-rukami.html Пройдите по ссылке и узнайте.





к оглавлению ↑

Своими руками

С учетом составленной схемы, армирование можно произвести собственными силами. Сложные схемы армирования рассчитываются при помощи специализированного программного обеспечения и квалифицированными специалистами, однако, монолитная плита для малоэтажного строения с небольшой площадью (до 6х8 метров) может быть рассчитана, армирована и бетонирована своими руками.

Первоначально необходимо сварить сетку из арматуры. Рекомендуемый шаг — 150-200мм при диаметре арматуры 10-15мм и бетоне марки не ниже М350. Между собой перпендикулярно идущие арматурные прутья связываются вязальной проволокой диаметром 15-30мм, но есть в продаже и готовые арматурные сетки.

Обязательно учитывайте запас по длине и ширине, ведь плите нужно на что-то надежно опираться. Для пенобетона и газобетона ширина опорной части должна составлять не менее 250мм, для кирпичной и силикатной кладки — не менее 150мм. Чем выше плотность материала стены, тем меньшая ширина потребуется.

Если армирование многопролетное, то сетки между собой отделяются специальными фиксаторами или же просто брусками, которые следует надежно укрепить между сетками армирования. Делается это для того, чтобы при заливке бетоном более легкие бруски из дерева не сместились и выскочили на поверхность, а у специальных фиксаторов это крепление уже предусмотрено.

Расстояние между пролетами армирования выставляется до 0,125м максимум, а сами фиксаторы располагаются на расстоянии 0,4-1м, причем, в местах высокой нагрузки шаг уменьшается, а в остальных местах он составляет 1 метр. Фиксаторы желательно устанавливать через один, в шахматном порядке. То есть, сетки отстоят друг от друга не более, чем на 125мм и надежно закрепляются между собой большим количеством фиксаторов или брусков.

К слову, армирование монолитной плиты фундамента практически ничем не отличается от армирования перекрытий, кроме того, что может использоваться более тонка арматура (диаметром от 5мм) при многопролетном армировании. Плитный фундамент точно так же, в процессе эксплуатации, будет выдерживать большие нагрузки, плюс вес всего здания, поэтому его обязательно необходимо армировать. Дополнительно на фундамент еще и воздействуют силы вспучивания грунтов, если строительство ведется на грунтах с высоким залеганием вод.

После установки сетки армирования и установки опалубки, гидроизоляции, производится заливка бетона и через 10-14 дней, после того, как бетон наберет прочность, продолжается дальнейшее строительство уже на армированном монолите.

к оглавлению ↑

Пример

Для межэтажного перекрытия двухуровневого дома была выбрана монолитная армированная бетонная плита с расчетной толщиной 200мм. Внешние стены дома толщиной в полтора кирпича (~380мм), высота 2,90м, размеры дома 6х6м.

В качестве плиты перекрытия вполне подойдет однопролетная и плоская простая конструкция с шагом арматуры 150мм. Чертеж армирования монолитной плиты будет представлен в виде квадратов 0,15х0,15м с дополнительным армированием по периметру перекрытия.

После установки опалубки для перекрытия на месте изготавливается сетка из арматуры диаметром 10мм марки 25г2с класса А3. Эта арматура является очень распространенной позицией сортамента, изготовлена методом горячей прокатки, а класс А3 говорит о том, что арматура рифленая, с насечкой. Такой профиль, в отличие от круглой арматуры, обеспечивает лучшее сцепление бетона с металлоконструкцией.

Ширина и длина плиты, при внешних размерах здания 6000х6000мм и опорной частью на внешние стены 200мм составит 5640мм (6000мм минус 380мм и плюс 200мм с каждой стороны). Дополнительно по каждой грани монолита добавляется 4 прута сечением в виде вытянутого сверху вниз прямоугольника. Это позволит усилить плиту и равномернее распределить нагрузку по всей ее поверхности.

Суммарная длина арматуры составит: 48 * 2 * 6м = 288м. При массе 1 погонного метра = 0,617 кг, общий вес армирующей конструкции, без учета проволоки для вязания составит: 288 * 0,617 кг = 177,7 кг.

Расчет необходимого объема бетона показывает, что для 1 квадратного метра такого перекрытия потребуется около 0,2м3 бетона марки М350. Для плиты 6х6 метров объем бетона составит 7,2м3. Вес бетона составит: 36 * 0,2 * 2400 кг/м3 = 17280 кг. Добавив вес арматуры, получаем вес всей плиты перекрытия: 17280 + 177,7 = 17457,7 кг.

Подведем итог: расчет армирования сложных, больших и высоконагруженных монолитных плит подлежит производить только квалифицированным специалистам. Но простую конструкцию, например, для малоэтажного строительства, вполне возможно рассчитать самостоятельно и изготовить своими руками. Несмотря на высокую стоимость такого перекрытия, его применение оправдано, особенно в тех случаях, когда на фундамент или перекрытие будут воздействовать высокие нагрузки, которые с успехом выдержит только армированная монолитная плита.

stroymetcon.ru

Технология армирования монолитной плиты перекрытия

Несмотря на постоянное совершенствование строительных технологий, монолитная плита перекрытия еще долго будет наиболее востребованным железобетонным изделием. Помимо своей, безусловно, высокой прочности, подобные конструкции имеют одно немаловажное достоинство – они могут быть изготовлены самостоятельно, что исключит необходимость привлечения тяжелой строительной техники, и в определенной мере снизит расходы на строительство. При этом, армирование монолитной плиты перекрытия требует тщательного предварительного расчета, выполнение которого осуществляется профессионалами с использованием компьютера и специального программного обеспечения.

Преимущества плиты перекрытия, изготовленной своими силами

Самостоятельное «производство» ферм перекрытия возможно непосредственно на месте строительства, что неизменно оборачивается такими преимуществами, как:

Плита перекрытия

• экономия времени на поиск производителя/продавца, который предлагает наиболее оптимальные условия продажи;
• отсутствие необходимости найма специальной техники для транспортировки на строительную площадку;
• нет необходимости организовывать площадку для складирования, и привлекать к разгрузке дополнительных людей;
• возможность использовать бетон любой марки, что позволяет создавать более прочные конструкции, по сравнению с заводскими аналогами;
• возможность получать плиты любых, в т. ч. нестандартных размеров.

Конечно, существуют и определенные трудности, к которым можно отнести сложный расчет для того, чтобы армирование плиты перекрытия было выполнено по всем правилам, а также длительный период ожидания, в течение которого изделие будет сохнуть, а также набирать необходимую прочность. Этот период занимает около месяца.

Устройство опалубки – важный и ответственный этап армирования

Для того чтобы получилась надежная опалубка для перекрытий, допустимо использовать все распространенные материалы, включая наиболее дешевый вариант – древесину. При этом, особое внимание необходимо уделять стойкам, поскольку именно они примут на себя основную нагрузку (до 300 кг/м2), что требует их сверх надежного крепления. При возведении опалубки следует принимать во внимание толщину будущей плиты.

Устройство монолитной плиты

Так рекомендованная толщина для межэтажных перекрытий составляет не менее 70 мм (для производственных помещений 80 мм), для покрытий 60 мм, под проездами не менее 100 мм. Следует знать, что под нижней армирующей сеткой плиты должен оставаться слой бетона в 25-30 мм. Для соблюдения условия на опалубке следует закрепить пластиковые или деревянные распорки с шагом не более 1 метра, на которые и укладывается нижний армопояс под плиты перекрытия.

Правила самостоятельного армирования, соблюдение которых необходимо

Существует масса специально разработанных технологических требований, соблюдение которых обязательно как на промышленном производстве плит, так и при их самостоятельном изготовлении. Точное соблюдение этих требований позволит провести качественное и надежное армирование монолитной плиты перекрытия своими руками.

1. В том случае, если плита предназначается для перекрытия пролетов, имеющих более 8-ми метров в длину, необходимо использование напряженной сетки из особо прочных канатов.
2. Для армирования применяют сварные сетки с диаметром прутков не менее 6-ти мм (как правило, 8-14 мм), с расстоянием между ними, не превышающим 600 мм.

   Строительство этажей

3. Заливка плиты проводится раствором марки М-200 и выше. Оптимальным можно считать марку М-350.
4. Процент армирования железобетонных конструкций увеличивается в середине плиты, местах, где предполагается увеличенные нагрузки, места соприкосновения плиты с ж/б опорами, возле технологических отверстий.
5. При толщине плиты до 150 мм можно обойтись одной сеткой, при заливке более толстой плиты используют две сетки, с расположением внизу и сверху.

Правильный расчет при самостоятельном армировании – залог высокой прочности плиты

Вне зависимости от того, как укладывать плиты перекрытия, профессиональный расчет при осуществлении ее армирования позволяет добиться значительных преимуществ:

• достаточно высокая несущая способность;
• возможность существенной экономии, поскольку выбирается оптимальная по толщине арматура, марка и объем бетона;
• возможность использования в качестве опоры, как несущие стены, так и колонны, при их присутствии в здании;
• при точно выдержанной технологии такая монолитная плита будет обладать практически неограниченным сроком эксплуатации.

В достаточной мере снизить стоимость строительства дома любого размера и на любом типе грунта поможет и самостоятельное армирование буронабивных свай, которые будут использоваться в качестве основы фундамента. Их легко можно использовать на грунтах с низкой несущей способностью (к примеру, мелкий песок) или на сильно заболоченной почве.

Буронабивные сваи – оптимальное решение при строительстве на слабых грунтах

Каждая буронабивная свая представляет собой колонну из бетона высокой марки, которая в обязательном порядке армирована стальным «скелетом». Именно металлический каркас придает свае необходимую прочность. В основном, толщина такой колонны составляет не менее 300 мм, а для армирования используются прутки с диаметром 10 мм и выше. Поскольку сваи размещаются непосредственно под фундаментом, закладывают их на самом начальном этапе строительства.

Основным предназначением свай является оптимальное распределение веса дома на малозаглубленный фундамент. Это позволит избежать неравномерной усадки, появления трещин в самом фундаменте и стенах дома, уменьшит возможные теплопотери. Поскольку наиболее дешевым вариантом является самостоятельная заливка свай, в обязательном порядке проводится армирование элементов монолитных железобетонных зданий, что обеспечивает им максимальную прочность и возможность спокойно выдерживать огромные нагрузки.

Армирование плит

При определении места установки свай следует учитывать, что их расположение должно быть максимально равномерным по всему периметру будущего строения, а также под несущими стенами. Их общее количество определяется индивидуально, в соответствии с размерами дома, его массой и типа грунта – чем слабее его несущая способность, тем большее количество свай необходимо установить для обеспечения устойчивости постройки. С этой же целью допускается и уменьшение расстояния между ними.

Внимание и точный расчет гарантируют отличный результат

После проведения необходимых работ по разметке, при помощи специальных буровых установок пробиваются отверстия в грунте. Они могут быть как цилиндрической, так и конической формы, а их глубина зависит от точки промерзания грунта. После того, как все отверстия готовы, следует провести работы по гидроизоляции будущих свай, что существенно продлит срок их эксплуатации. Для этого в полость пробитых отверстий в два слоя укладываются листы рубероида. Обойтись без этого можно лишь в том случае, когда отмечается высокая плотность грунта в месте бурения, который не осыпается самопроизвольно.

Следующим этапом является усиление будущей сваи. В отверстие опускается заранее подготовленный армированный «скелет», при этом расположить его необходимо таким образом, чтобы он немного не доставал до дна отверстия. После того, как выполнена установка каркаса во все подготовленные отверстия, можно приступать к непосредственной заливке свай бетоном. Для ускорения всех работ более целесообразно приобретать готовый раствор необходимой марки, но можно воспользоваться и небольшой бетономешалкой. Заполняя отверстие раствором, необходимо следить за правильным положением арматуры и не допускать ее смещения.

Для формирования прочной сваи необходимо качественно уплотнить бетонный раствор и удалить из него все пузырьки воздуха. Для этого удобно использовать специальную вибрационную машину. Верхняя (выступающая) часть арматуры сваи оставляется как есть, и впоследствии закрепляется в ростверке. В дальнейшем, в подготовленной для фундамента траншее формируется песчаная подушка, оказывающая амортизационный эффект для будущей постройки. После укладки в траншею связанных между собой армирующих решеток и ростверка проводится окончательная заливка фундамента.

nafundamente.ru

Армирование монолитной плиты перекрытия

14.11.2017/в Плита перекрытия /от admin

При возведении строительного сооружения из кирпича или блоков в качестве потолочных перекрытий или фундаментов используют самостоятельно изготовленные армированные плиты, которые применяют при невозможности использования других материалов.

Самостоятельное армирование монолитной плиты не обеспечивает заводское качество готового изделия, так как получается толще и грубее.

В готовом виде представляет собой конструкцию из слоёв:

1. В основании – щебень, песок, гравий или слои нерудного материала.
2. Стяжка, которая кроме функций выравнивания выполняет защиту гидроизоляционного материала.
3. Гидроизоляционный материал, чаще всего в его качестве используют рулонный материал с двумя слоями битума на стекловолоконной или полимерной основе.
4. Бетон с показателем плотности не ниже 200-М.
5. Арматурная сетка, уложенная в бетон, диаметром от 15 до 25 мм. Важное условие для правильной установки армированных плит – грамотный расчёт: вязка арматуры рассчитывается в зависимости от нагрузки и будущей эксплуатации здания. должно соблюдаться соотношение толщины армированного перекрытия: 30:1. Длина прутьев от 45 до 145 см.

Почему использование армированных плит выгодно?

• можно обойтись без дополнительной строительной техники при установлении несложной опалубки,
• в результате возможно создать потолочного перекрытия любой сложности и размера, независимо от этажности здания, кровельного материала;
• высокая прочность материала, стойкость к температурным перепадам;
• возможность одновременной прокладки систем коммуникации при заливке;
• огнеустойчивость материала;
• можно максимально учесть планировку помещения;
• стоимость самостоятельного армирования ниже промышленного.

Недостатки армированных плит:

• сложность конструкции при монтаже в подвальных помещениях;
• необходимость защиты от влаги, пара, воды;
• ограниченность применения арматуры в сложном рельефе и косогорах.

Виды армированных плит:

В зависимости от способа выполнения: полученные в результате однослойного или двухслойного армирования.

Кроме этого, различают:

• чашеобразная конструкция используется для бетонных стен и тяжёлых кирпичных конструкций, каркасных зданий;
• кессонная плита – заливается в один приём, используется в качестве тех подполья;
• гладкая плита производится на основе двух армированных поясов, толщиной 20 см, самая распространённая конструкция.

Работы по выполнению армированных плит производят на основании рабочих чертежей, проекта работ, руководствуются установленными нормами СНиП. Качество армированных конструкций влияет на технический уровень строительного объекта, его надёжность и долговечность.

Схема армирования не зависит от вида плиты и может отличаться только видами стыков, использование дополнительных деталей для соединений, величиной арматуры.

Типичная схема армированной плиты:

• внизу – размер арматуры от 12 до 18 мм в диаметре;
• вверху – размер арматуры тот же;
• прутья от 4 до 8 мм, соединяющие верхнюю и нижнюю часть, перераспределяющая нагрузку.
• укладка листового металла для укрепления строительной конструкции.

Как армировать перекрытие

При установке всегда используется съёмная опалубка, в которую заливается бетон с предварительным заложением жёсткого металлического каркаса. Прутья арматуры связывают проволокой. Дополнительно усиливаются центр плиты и места стыковок с несущими конструкциями здания, отверстия, другие места повышенной нагрузки на потолочное перекрытие. На торцах армирование плиты перекрытия производится вязка П-образными стержнями длиной не менее удвоенной толщине плиты.

При армировании фундамента монолитной стены с потолочным перекрытием и фундаментом каркасы связывают.

Схема усиления плиты

Последовательность изготовления армирования монолитной плиты

1. Выемка чернозёма. Разметка с помощью шнуров или разметки. На уровне подошвы производится теплоизоляция отмостки и отводы грунтовых вод.
2. Введение инженерных систем в конструкцию, установка стояков канализации и водопроводов. Трубопровод должен быть расположен на глубине 70–100 см.
3. Застилка геотекстиля до засыпки дренажа и после него.
4. Сооружение опалубки с помощью щитов или телескопического устройства. В качестве опалубочных щитов используют металл, древесина, ДСП, другие подручные материалы, которые устанавливаются на штанги и поднимаются на необходимую высоту. Строительным нивелиром стенки выравниваются по горизонтали и закрепляются на нужном уровне.
5. По ранее намеченной схеме укладывается вязка арматуры и производится вязка проволокой. Готовая вязка имеет квадратные ячейки со стороной от 15 до 20 мм. Продольные площади могут состоять из единственного прута арматуры. Промежуток между прутьями не должно быть 65 мм. Предварительно под каркас укладываются специальные металлические плоскости.
6. Заливку производят с помощью бетононасоса, пока смесь не схватилась, её уплотняют глубинным игольчатым вибратором. Погружают шланг быстро на 10-15 сек., потом медленно вынимают из смеси, чтобы освобождаемое пространство было равномерно заполнено смесью. Вибратор устанавливают каждый раз на расстоянии не больше 1,5 радиуса действия прибора. При перерывах бетонирования устанавливают строительные швы, которые уберегают конструкцию от возможных смещений и дополнительной усадки. Полностью готово перекрытие через 25-30 дней. Формирование углов плит.
7. В течение 2-3 дней после заливки конструкцию проливают водой путём разбрызгивания. В летнее время процедуру смачивания повторяют каждые три часа.
8. Контроль работы состоит в наблюдении за геометрической неизменностью готовой конструкции, жёсткостью, правильностью монтажа, расположению щитов и стыков, расстоянием между прутьями арматуры, слоями между арматурой и опалубками.
9. Демонтаж опалубки должен сопровождаться геодезической съёмкой верха и низа готовой плиты.
10. После распалубки поверхность покрывают гидроизоляционным слоем.

Элементы опалубки

Способы гидроизоляции:

• оклейка рулонными битумными материалами на стекловолоконной или полимерной основе;
• модификация структуры путём введения растворов, вызывающих молекулярные изменения материала;
• насыщение мастиками или праймерами;
• обмазывание эпоксидными или битумными средствами;
• окраска лакокрасочными материалами, выполненными на основе битумной или эпоксидной смолы.

Часто выполняют одновременно разные методы, которые обеспечивают использование сооружения не менее 70 лет.

Армированные бетонные конструкции усиливают сооружение и значительно повышают их прочность и долговечность.

Похожие статьи

opotolkax.com
