Армирование плиты перекрытия чертеж – Армирование плиты перекрытия чертеж – раскладка арматуры в монолитной плите

Материалы и расходные

Кроме самих стальных прутов нам потребуются:

1. Мягкая железная проволока диаметром 1-1,5 мм для связывания арматуры. В зависимости от толщины стержня на каждое соединение понадобится 20-30 см, отсюда рассчитаем общую потребность. Продается она на вес, поэтому переведем метры в килограммы.
2. Подкладки типа «стульчик» — обеспечат защитный слой бетона требуемой толщины (минимум 40 мм). В отличие от усиления черновых полов или подготовок под фундамент, для плиты перекрытия не стоит использовать куски кирпича.
3. Режущие диски для УШМ по металлу. Если сталь завезена в заготовках по размеру, их понадобится один-два, а при самостоятельном раскрое может уйти десяток.

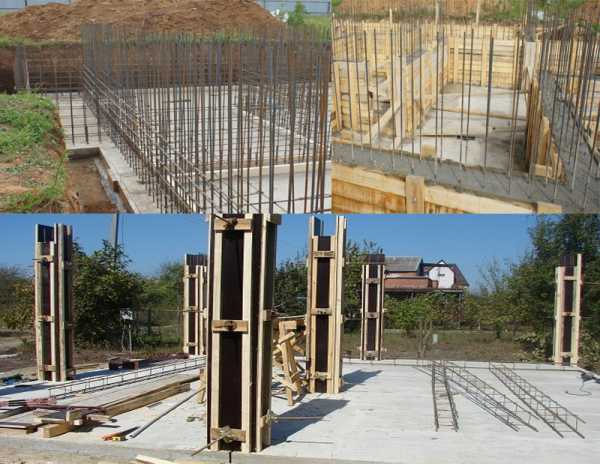

Армирование начинается с опалубки

Выставляем опалубку плиты, эти работы — совершенно особый раздел строительного ремесла, выполняют их плотники. Задача опалубочной оснастки — придать необходимую форму монолиту, а также служить «столом» для монтажа каркаса.

Она должна:

1. Не иметь щелей, куда мог бы вытекать жидкий раствор и цементное «молочко».
2. Быть достаточно прочной, чтобы выдержать нагрузку от массы состава и проката, а также вес работников, которые должны ходить по ней при устройстве армирования и укладки бетонной смеси.
3. Быть строго горизонтальной или иметь требуемый уклон, предусмотренный проектом с отклонением не более 2 мм на метр.
4. Иметь точность по геометрическим размерам, обеспечивающим отливку перекрытия с отклонением от проекта не более 5 мм.

При частном малоэтажном домостроении опалубку для плиты изготавливают из дощатых щитов или толстой фанеры (вариант — ОСП-3). Специализированные фирмы имеют стандартные комплекты, работать с которыми куда удобнее. Если есть возможность взять такую оснастку в аренду, ей нужно обязательно воспользоваться.

Укладка арматуры своими руками

Все операции интуитивно осваиваются буквально в течение получаса. Скрутки играют лишь вспомогательную роль, их задача — обеспечить необходимое положение стержней в толще бетона только при его заливке. Сами они не добавляют перекрытию никакой прочности, а их работа заканчивается, когда конструкция заполнена.

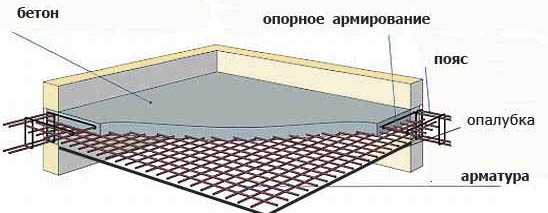

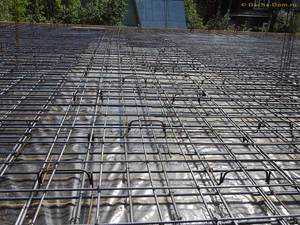

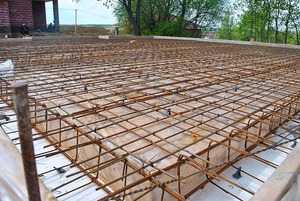

Работы начинаем с прутьев нижней сетки. Раскладываем приблизительно равномерно сначала один слой, затем два или три отрезка перпендикулярных. Приступаем к вязке: скрепим четыре прута по периметру монолитной плиты, чтобы образовался прямоугольник. Затем связываем концы прутьев нижнего «слоя» армировки с перпендикулярными. При этом соблюдаем необходимый шаг как с одного, так и с другого края.

Вязаное соединение делается по технологии:

1. Заготавливаем отрезки проволоки нужной длины и сгибаем их посредине. Место сгиба сильно не сжимаем, оставляем «петельку», достаточную, чтобы вошел кончик вязального крюка.
2. Двойную проволочку изгибаем и заводим, снизу захватывая оба стержня в месте пересечения.
3. Зацепляем вязальный крюк за петельку и заводим за нее второй, двойной конец проволоки.
4. Вращая крючок, скручиваем проволоку до получения прочного соединения. Если петелька обломится, ничего страшного, лишь бы на узле осталось хотя бы два-три витка скрутки.

Чтобы выдержать расстояние между прутьями, используем рулетку. Еще удобнее сделать шаблоны из обрезка деревянной рейки, по длине соответствующие разному шагу арматуры, и маркером надписать размер.

После того, как все стержни нижней сетки связаны в местах пересечения, переходим к устройству верхней. Работаем не торопясь, сверяясь с эскизом. При продольном соединении проката напуск должен составлять не менее 40 диаметров арматуры (желательно 50). Скрутки делаем минимум в двух местах нахлеста, сетки готовы.

Переходим к вертикальным прутам, схема установки — в шахматном порядке, шага достаточно 30-40 см. С помощью гибочного станка и «болгарки», заранее заготовим необходимое количество деталей. По форме они представляют собой скобу, напоминающую сильно вытянутую по высоте латинскую «S» либо русскую «С».

Сетки заранее раздвигаем на проектное расстояние, вставляя шаблоны нужной толщины, сколоченные из досок или брусьев. Приступаем к монтажу распорных стержней. Технология тут даже проще, чем для вязки сеток: верхним и нижним изгибом зацепляем хомуты за прутья, затем фиксируем скрутками. Когда каркас готов, убираем распорные шаблоны и приступаем к бетонным работам.

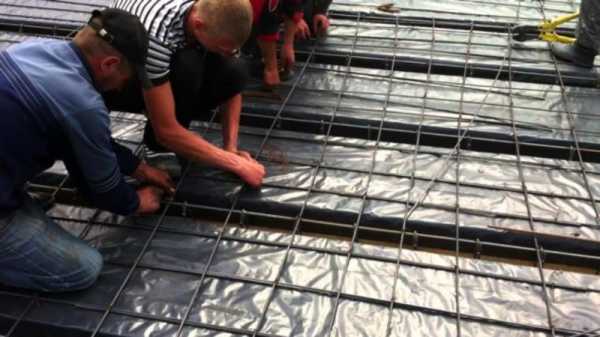

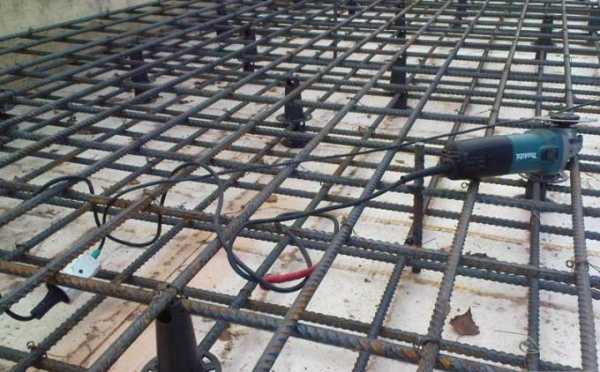

Требуется соблюдение несложных правил безопасности:

1. Работаем в перчатках, заусенцы на арматуре, тонкие края проволоки могут серьезно повредить кожу.
2. Прежде чем взять в руки УШМ, надеваем очки или прозрачный щиток.
3. Чтобы не спотыкаться при перемещении по сеткам, не лишним будет сколотить для ходьбы легкий дощатый трап.
4. При укладке бетона под заливаемой плитой не должны находиться люди.

cemgid.ru

Армирование плиты перекрытия: чертежи, схемы

Поделиться статьей

В современном частном строительстве активно применяется армирование плиты перекрытия.

По сравнению с использованием монолитных железобетонных плит, самостоятельное армирование имеет ряд преимуществ.

Такое перекрытие можно смонтировать самостоятельно, тогда как для монтажа заводской плиты (полнотелой, пустотной или многопустотной) требуется тяжелая строительная техника.

Еще одно преимущество – с помощью данной технологии можно создавать перекрытия для помещения нестандартной формы, в-третьих – таким же способом делаются лестничные ступени и арочные перемычки.

Характеристики и требования к армированию

Требования к опиранию плиты:

• перекрытия рекомендуется устанавливать на сейсмические армопояса;
• сейсмические армопояса с плитами соединяются механическим способом с помощью сварки;
• для устройства армопояса применяется бетон класса В15 и выше;
• сейсмические армопояса устанавливаются во всю ширину стены.

Помимо всего прочего, армирование монолитной плиты перекрытия усиливает тепло- и звукоизоляционные характеристики постройки и ускоряет процесс возведения зданий.

Благодаря небольшой массе железобетонного перекрытия понижается нагрузка на основу, увеличивается пожаробезопасность.

Армированные плиты неприхотливы к влиянию окружающей среды, выдерживают большой запас прочности, но при этом требуют квалифицированного подхода при проектировании и возведении.

Видео:

Все виды армированных плит можно применять для покрытия жилых строений, в которых есть стены из кирпича, ячеистобетонных и крупных блоков.

Железобетонные перекрытия также подходят для зданий с уровнем влажности, не превышающим 60%.

Требования к арматуре:

• Согласно СНИП, можно использовать арматуру класса А400С или горячекатаную из стали марок 25 Г2С, 35 ГС;
• Диаметр прутов 8-16 мм;
• Основная нагрузка приходится на нижний сегмент плиты. Поэтому для верхнего армирования можно использовать арматуру меньшего диаметра. Исключение составляют участки в местах опирания, в этом случае усиливается верхняя часть монолита;
• При большом расстоянии между пролетами, а также при укладке плиты на колонны, требуется поперечное армирование;
• По СНИП поперечное армирование выполняется арматурой класса А240С;
• Для связывания арматуры используется вязальная проволока, ячейки делаются в зависимости от назначения перекрытия. Вся сетка должна быть изготовлена из арматуры одного диаметра. При использовании покупных изделий выбирайте сетки с металлическими прутами с диаметром от 8 мм и расстоянием между прутками 0,4 м и меньше.

Класс бетона зависит от параметров монолита. Как правило, применяется бетон классов В15, В20 и В25.

Помимо этого учитывается еще морозостойкость и водонепроницаемость. Для жилых отапливаемых домов используется марка бетона с морозостойкостью F50, водонепроницаемость не учитывается.

Для перекрытий с балконом параметры бетона зависят от климатического района. На фото показаны варианты армирования.

Фото:

Расчет перекрытия

Для того чтобы плита не деформировалась во время эксплуатации, необходимо придерживаться требований СНИП, также нужен чертеж и точный расчет характеристик перекрытия.

Обычно чертеж представлен в виде квадратов определенного размера (с расположением прутов). Кроме этого, на чертеж наносятся места дополнительного армирования.

Существует программное обеспечение, с помощью которого можно рассчитать размеры плиты. Но в этом случае не обращают внимания на строительные материалы.

Поэтому в сложных случаях для получения точных цифр лучше обратиться к проектировщикам.

Чтобы самостоятельно произвести расчет прочности перекрытия, учитываются нагрузки на монолит и прочность арматуры. Последний параметр должен быть выше, чем нагрузки на монолит.

Расчет нагрузки на 1 м² монолита производится на основе таких характеристик, как собственный вес плиты и временная нагрузка на нее. В качестве примера возьмем расчет жилого строения площадью 6х10 м.

Расстояние между балками – 2,5 м. Исходя из этих данных, можно осуществить расчет толщины монолита (по формуле L/35, где L – шаг между балками).

Значит, 2,5/35=0,071 м или 71 см. По СНИП временная нагрузка жилого дома – 150 кг, коэффициент запаса – 1,3. Расчет нагрузки от собственного веса плиты – толщина перекрытия умножается 2500.

Расчет армирования должен осуществляться согласно следующим нормам СНИП и технологическим требованиям:

• Для плиты, опирающейся на колонны без капителей, дополнительным армированием усиливают участки, расположенные над верхушками опор. Благодаря этой мере удастся избежать продавливания перекрытия в процессе эксплуатации;
• Согласно СНИП, расчет толщины плиты осуществляется от площади пролета. Обычно применяется соотношение 1:30. Если ширина перекрытия между несущими стенами равна 9 м, значит, толщина армированной плиты составляет 30 см. При необходимости уменьшить этот показатель, нужно усилить армированную конструкцию;
• Армирование в один слой возможно только при толщине перекрытия не более 15 см, если соблюдены все нормы СНИП и остальные нормативные условия проекта. Для плиты с большей толщиной арматуру укладывают в два слоя – вверху и внизу;
• По СНИП поперечное армирование выполняется в виде каркасов или хомутов;
• Заливка производится бетоном марки не ниже М200;
• Согласно СНИП дополнительное армирование необходимо на нижней сетке в центре монолита, на опорах, вокруг отверстий и в местах повышенной нагрузки. Для усиления используются отдельные прутья, длина которых составляет 40-150 см, в зависимости от нагрузки и ширины пролетов.

Армирование и заливка бетона

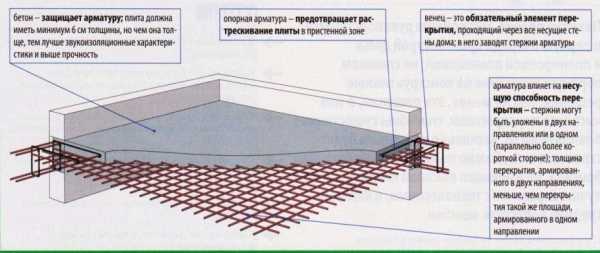

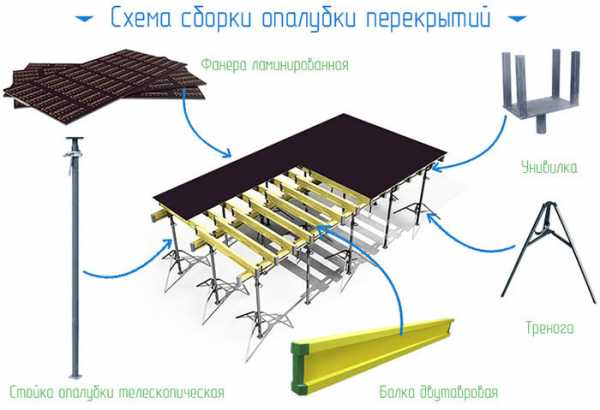

Первый этап – это установка опалубки. Можно использовать фабричную опалубку или изготовить самодельную, что обойдется гораздо дешевле.

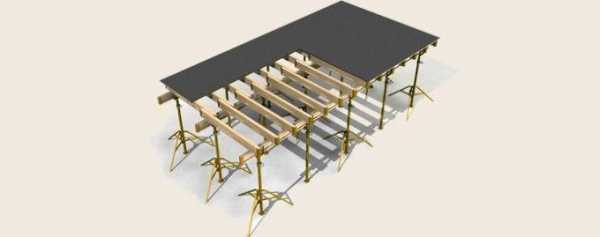

Для опалубки потребуются доски 50х150 мм, брус и тонкая фанера. Изготовление опалубки для перекрытий можно увидеть на фото.

Порядок работ:

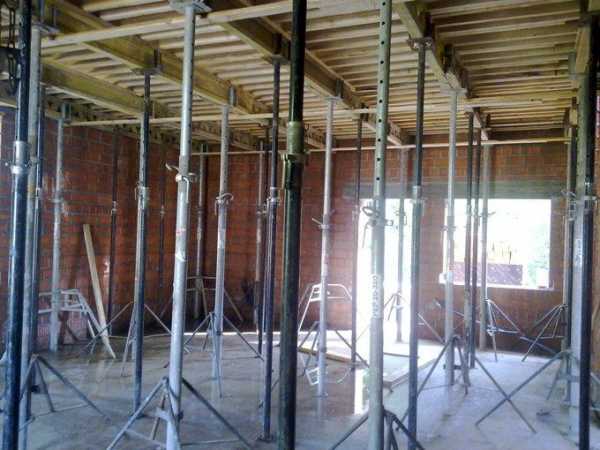

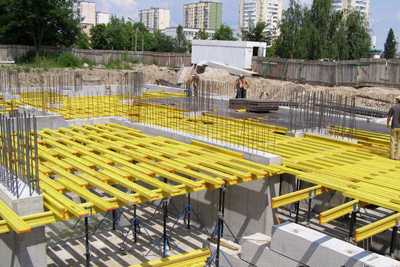

• Установите телескопические стойки рядами на расстоянии 1-1.2 м друг от друга;
• Поверх стоек уложите продольный, а потом поперечный брус;
• Сбейте брус вместе, поверх сетки настелите фанеру, закрепите ее и выровняйте нивелиром.

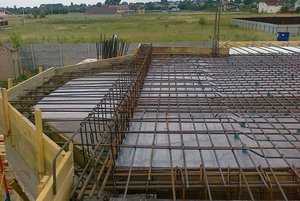

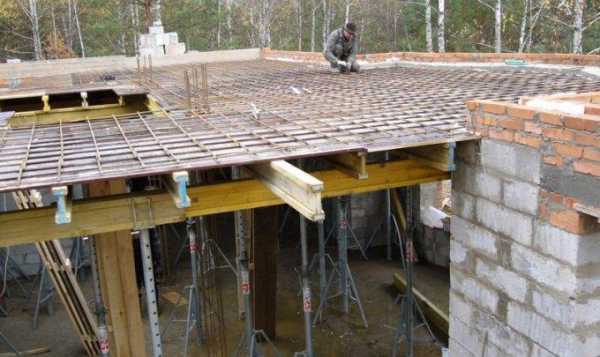

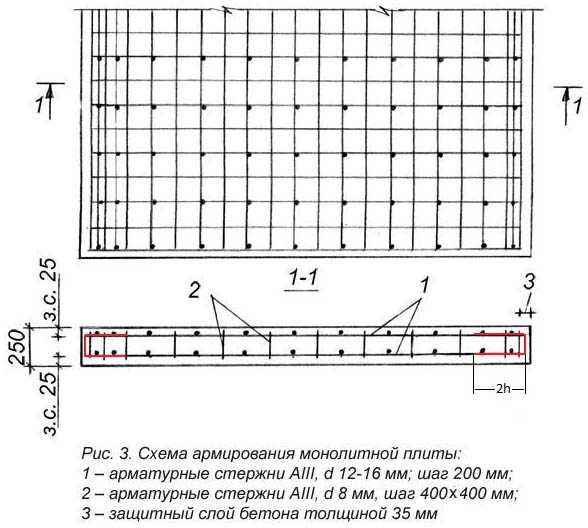

На готовую опалубку укладывается нижний ряд арматуры. Правильно расположить прутки поможет схема армирования плиты перекрытия. Непосредственно на опалубке размещается первый ряд арматуры.

Сетка укладывается не специальные подставки, чтобы по окончании работ между армирующим каркасом и опалубкой оказался слой бетона. Сетка скрепляется вязальной проволокой, сварку использовать нельзя.

Теперь нужно уложить второй ряд арматуры, для этого также используются специальные подставки. Концы арматуры должны лежать на несущих балках. Особенности укладки арматуры видно на фото.

Бетон смешивается в следующих пропорциях:

• песок – 2 ведра;
• щебень – 1 ведро;
• цемент- 1 ведро.

В бетономешалку помещаются все компоненты, потом доливается вода. Консистенция готового раствора должна напоминать сметану. Такой жидкий бетон равномерно заполнит всю опалубку.

Первый залитый слой нужно слегка пошевелить лопатой, это позволит удалить из бетонной массы пузырьки воздуха и заполнить все пустоты.

Далее заливается более густой бетон, оставляя примерно 1-2 см до верха плиты. Этот слой обрабатывается с помощью вибропресса.

После схватывания бетона устанавливаются маячки, потом производится окончательная заливка раствором без щебня (3 ведра песка, 1 ведро цемента). Вода доливается до средней густоты смеси.

До полного застывания бетон нужно регулярно смачивать водой. Чтобы поверхность не растрескалась, в жаркую погоду поверхность закрывается пленкой. Опалубка убирается не ранее, чем через 30 суток.

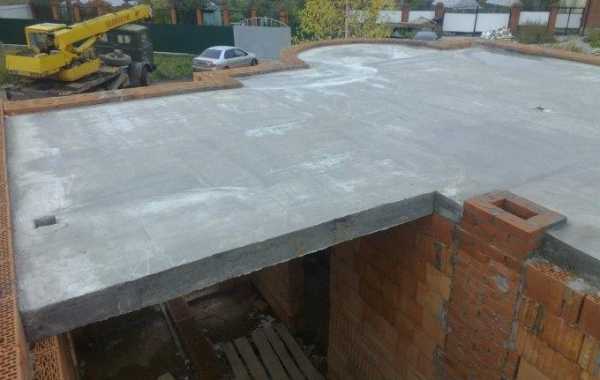

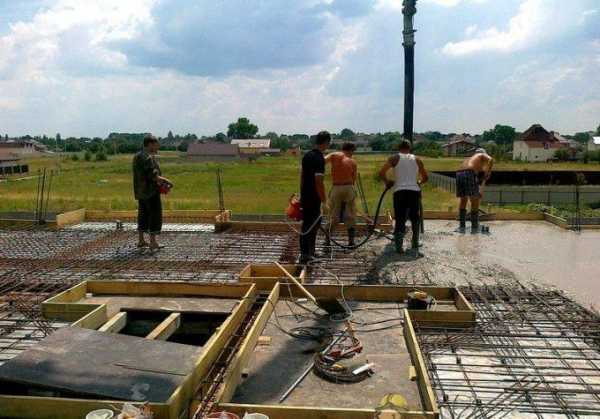

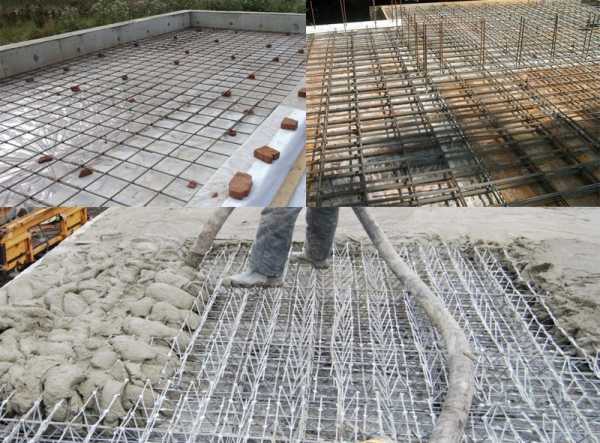

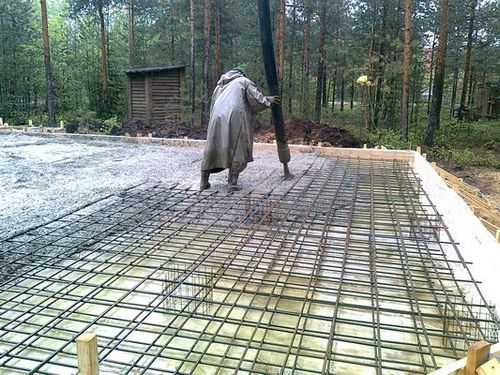

Процесс заливки бетона посмотрите на фото.

dekor-okno.ru

пошаговая инструкция, особенности и чертежи

Наиболее популярным перекрытием при возведении малоэтажных индивидуальных построек выступают железобетонные пустотные плиты. Но для их установки требуется подъемная техника, что негативно сказывается на конечной стоимости работ. Помимо прочего, готовые платформы используются для построек с простыми формами.

Ряд застройщиков предпочитает выполнять перекрытия своими силами, используя армированный бетон. Этот способ наиболее подходит для объектов, которые должны иметь неправильную геометрию. Все это позволяет отказаться от стандартов и возводить сложные в архитектурном плане постройки.

Зачем необходимо армировать плиту

Армирование плиты перекрытия осуществляется с учетом технологических тонкостей. Это позволяет использовать изделие несколько десятков лет. При заливке получаются тонкие потолки, которые не имеют швов, а полы в этом случае не требуют трудоемкого и дорогостоящего ремонта при осуществлении внутренней отделки.

Армирование плиты перекрытия позволяет снизить вес конструкции по сравнению с готовыми ж/б плитами, однако негативно на прочность это не влияет. Нагрузка на фундамент снижается, ведь используются более легкие строительные материалы. Нельзя не упомянуть и прочность. Бетон и железо создают надежное основание. Платформа используется для перекрытия большепролетных и нагруженных конструкций.

Дополнительные плюсы армирования

Армирование плиты перекрытия осуществляется еще и для обеспечения надежности. Конструкции обретают высокую устойчивость к нагрузкам за счет использования арматуры. Они обретают способность претерпевать нагрузку до 800 кг/м². Изделиям таким образом удается придавать еще и огнестойкость, ведь используемые материалы не являются горючими.

Плита не поддерживает горение, выдерживает воздействие открытого пламени долгое время. Затраты на перекрытие не превышают стоимость заводского изделия. Цену будет определять обустраиваемая площадь.

Особенности проведения работ

Проведение работ по армированию плиты перекрытия предусматривает использование технологии, которая дает широкие возможности в вопросе планировки помещений. Платформа при этом получается довольно прочной, она выдерживает высокие нагрузки, не способствует развитию грибка и насекомых, а также вредных бактерий. Работы проводятся по правилам. Не стоит экономить на строительных материалах, ведь перекрытие может деформироваться, что приведет к разрушению плиты и всей постройки.

С помощью съемной опалубки производится заливка перекрытия, внутри при этом должна быть арматура. Стальные стержни связываются проволокой. Но вы можете использовать и сварочную аппаратуру. Каркас располагается таким образом, чтобы он был полностью утоплен в бетонном растворе. Арматура принимает нагрузку на себя, а раствор исключает поступление кислорода, который негативно влияет на металл.

О дополнительных элементах

При составлении схемы армирования следует учитывать вспомогательную арматуру. Она должна располагаться в центре платформы, там, где происходит сосредоточение нагрузок, а также в месте соприкосновения перекрытия с отверстиями. Вспомогательная арматура должна быть еще и в точке касания монолита с внутренними стенами, колоннами и арками.

Что касается сосредоточения нагрузок, то в данном случае речь идет о тяжелом оборудовании или камине. Дополнительные элементы устанавливаются и в месте выхода лестницы на верхний этаж, а также в точке прохода дымоотводных труб или вентиляционных элементов.

Пошаговая инструкция

Армирование сборной плиты перекрытия осуществляется после расчета толщины арматуры, которая будет зависеть от длины перекрытия. Если шаг между несущими опорами составляет 5 м, толщина платформы должна быть равна 170 мм. При вычислении следует использовать соотношение 1 к 30. А вот при толщине конструкции меньше 150 мм к эксплуатации ее допустить нельзя. Если толщина перекрытия имеет минимальную толщину, то остальные элементы должны быть уложены в один слой. При увеличении этого параметра увеличивается и количество слоев до двух.

Для раствора следует приобрести бетон марки М-200 или выше. Эта марка сочетает доступную стоимость и отличные характеристики. Класс прочности на сжатие должен быть равен 150 кгс/см². Диаметр используемых стальных прутьев может достигать 14 мм, минимальный параметр равен 8 мм. Если металлические стержни располагаются в 2 слоя, то диаметр металлопроката первого ряда должен быть больше расположенного сверху.

Работа над ограждением

Рассмотрев чертежи армирования монолитной плиты перекрытия, которые предлагаются в статье, вы можете приступать к работам. На следующем этапе технология предусматривает установку опалубки из влагостойкой фанеры или досок. Эти материалы можно комбинировать. Подпорки должны быть хорошо закреплены, ведь вес заливаемой конструкции составляет 300 кг на квадратный метр. Опорными элементами могут выступить стойки-домкраты телескопического типа. Они позволяют устанавливать нужную высоту с высокой точностью. Опоры выдерживают нагрузку до 2,5 кг.

Работа над опалубкой

Схема армирования плиты перекрытия предлагается в статье, однако ее соблюдение — еще не гарантия успеха. Вы должны соблюдать правила на каждом этапе проведения работ. Например, что касается опалубки, то она представляет собой съемную конструкцию, которая состоит из досок 150 x 25 мм. Они не будут способны обеспечить идеально ровную поверхность потолка, ведь в толщине пиломатериала допускается погрешность. Неровности можно будет скрыть под штукатуркой. Это верно, если планируется работа над подвесными потолками. Если же наличие ровной поверхности принципиально важно, вместо досок можно использовать ламинированную 22-мм фанеру. Однако такая опалубка обойдется дороже.

Экономнее использовать в качестве основы обрезные доски, поверх которых укладывается 8-мм фанера. Прежде чем выполнить армирование монолитной плиты перекрытия, вы можете подготовить доски 150 x 50 мм, которые устанавливаются по периметру помещения и будут представлять собой опалубку. Расстояние между поперечными брусками равно 800 мм или меньше. Под них строго по уровню устанавливаются телескопические стойки или подпорки.

Поверх каркаса выкладываются доски 150 x 25 мм. Их крепление к основе не требуется, в противном случае после завершения работ при разборке опалубки могут возникнуть сложности. Поверх досок следует настелить листы фанеры. Для того чтобы материал для опалубки можно было применить и в других целях, конструкцию следует застелить полиэтиленовой пленкой. Полотна должны быть уложены с нахлестом в 200 мм. При работах важно исключить замятие материала.

Совет специалиста

Если плита будет выполнять роль настила под кровлю, вместо боковых досок можно использовать борта из кирпича или ячеистых блоков. После завершения работ по изготовлению плиты опалубку необходимо демонтировать, а не сломать. Все крепежные элементы связи с этим должны располагаться с внешней стороны.

Арматура

Описываемый в статье пример армирования монолитной плиты перекрытия предусматривает использование сетки, которая связывается самостоятельно. Стержни должны быть уложены по длине, при этом следует исключить разрывы. Если в подвязке возникает необходимость, металлические элементы необходимо уложить с нахлестом в 0,5 м. В том месте, где стержни пересекаются, их необходимо закрепить проволокой или сварочным аппаратом. Точечная сварка рекомендована при использовании арматуры внушительного диаметра. Тонкие прутья в процессе этого могут истончиться, что снизит прочность металла и приведет к потере несущей способности плиты.

Рассмотрев чертеж армирования плиты перекрытия, вы можете приступать к работам. Однако важно запастись инструментами и материалами, среди которых следует выделить специальный крючок. Его используют для вязки. Но его применение потребует определенных навыков. В рамках строительства своего дома можно обойтись и пассатижами. Металлические карты облегчат процесс. Их укладывают с нахлестом в 2 ячейки. Фиксация осуществляется с помощью проволоки.

Стальной каркас не должен лежать на дне опалубки. Его устанавливают на бой плитки, камни или кирпич. Если толщина железобетонной плиты больше 150 мм, то осуществляется вязка еще одного слоя решетки. Второй слой должен располагаться на некотором удалении от первого, при этом сверху слои прикрываются бетонным раствором.

Проведение расчетов

Прежде чем начинать работы, необходимо выполнить расчет армирования монолитной плиты перекрытия. При этом можно учесть площадь постройки, которая в примере будет равна 6 x 6 м. Здесь учитываются поперечные стены.

Толщина плиты будет равна 160 мм. Сечение перекрытия с учетом стальной арматуры равно 14 см². В основе конструкции будет лежать бетон марки В200. При этом расчет армирования плиты перекрытия будет выглядеть следующим образом: Rb = 117 кг/см², Rbin = 14,3 кг/см², Eb = 3,1*10 ‘5 кг/см. Используемая арматура соответствует классу А-500С. Дальнейшие расчеты таковы: Rs = 4500 kg/cm², E2 = 5,5*10 ‘5 кг/см. Если же использовать в работе арматуру из стеклопластика класса АКП-СП, расчеты будут выглядеть по-другому: Rs = 12 000 кг/см², E = 5,5*10 ‘5 кг/см.

Пример армирования

Если вы не имеете достаточного опыта, можно рассмотреть конкретный пример армирования плиты перекрытия. Давление на конструкцию будет оказываться вертикально вниз, и распределяться по всей площади. Верхняя часть арматурного каркаса будет принимать на себя сжимающие нагрузки, тогда как нижняя — растягивающие. Прутья должны быть уложены в опалубку и связаны между собой проволокой. Для нижней сетки используются толстые стержни.

Если плита имеет толщину в пределах от 180 до 200 мм, между сетками следует выдержать расстояние от 100 до 125 мм. Для этого можно применить фиксаторы из обрезков арматуры. Длинные прутья сгибаются в виде буквы Л и располагаются с шагом в метр.

В тех зонах, которые требуют усиления, расстояние следует сократить до 40 см. Как правило, это — места соединения с опорами, центральная часть и точки максимальной нагрузки. Читая инструкцию по армированию плиты перекрытия dwg-формата, вы сможете узнать, что под нижнюю сетку следует залить 25-см слой бетона. Для выдержки этого размера под арматурные узлы необходимо выложить пластиковые подставки, которые можно найти в строительном магазине. Их иногда заменяет деревянными брусками, укрепляемыми к основанию опалубки с помощью саморезов. Верхняя сетка каркаса заливается таким же слоем.

Армирование пустотных плит

Армирование пустотной плиты перекрытия не должно сопровождаться проделыванием дополнительных отверстий для коммуникационных сетей. Лучше для этого приобрести плиты, армирование которых было осуществлено напрягаемой арматурой. В противном случае несущая способность изделия будет снижена.

Ознакомившись с ГОСТ 9561-91, вы сможете узнать о ряде исключений при изготовлении некоторых типов пустотных панелей. В них разрешается не использовать армирование напряженной арматуры. Такие панели обладают толщиной в 220 мм, а их длина равна 4 780 мм. Диаметр отверстий при этом варьируется от 140 до 159 мм. В расчет армирования ребристой плиты перекрытия необходимо включить данные о сопротивлении бетона на сжатие (11,5 Мпа), что составляет 117 кгс/см². Используемая арматура соответствует классу AIII. Расчетное сопротивление растяжению при этом равно 355 МПа.

Если бетонирование балок будет осуществляться отдельно от плиты перекрытия, то их расчет не будет отличаться от того, что используется в случае с обычными железобетонными балками прямоугольного сечения. Если же бетонирование осуществляется одновременно, то балки можно рассматривать как балки таврового сечения.

fb.ru

Плиты перекрытия своими руками. Чертеж

Плиты перекрытия предназначены для разделения здания на уровни (этажи). Если плиты расположены между этажами, то это перекрытие, если над последним этажом, то покрытие. Разница заключается только в несущей способности. К данным строительным конструкциям предъявляются повышенные требования к прочности и надежности, так как они являются основными несущими элементами и воспринимают нагрузку от всего этажа, включая полы, перегородки, оборудование, мебель и временные нагрузки.

Плиты перекрытия могут быть:

• в зависимости от материала: железобетонные, бетонные, деревянные, металлические, комбинированные;
• от способа выполнения сборные или монолитные;

Тот или иной тип плит перекрытия применяется в зависимости от конструктивной особенности здания, максимальной нагрузки на перекрытие и способа монтажа. Дальше мы разберем, как сделать перекрытие своими руками.

Пример расчета монолитной плиты перекрытия

Прежде, чем приступить к изготовлению плиты, желательно сделать ее расчет. Дальше будет выполнен пример расчета плиты междуэтажного перекрытия на прогиб.

Исходные данные для расчета

Размер здания с монолитным перекрытием возьмем размером 6х6 м разделенными по центру внутренними стенами (пролет 3м). Толщину перекрытия примем 160 мм, при этом рабочая высота сечения перекрытия будет 13 см. Для изготовления плиты будет использоваться бетон класса В20 (Rb=117кг/см2, Rbtn=14.3кг/см2, Eb=3.1*10^5 кг/см2) и стальная арматура А-500С (Rs=4500кг/см2, Ea=2.0*10^6 кг/см2).

Сбор нагрузок на перекрытие

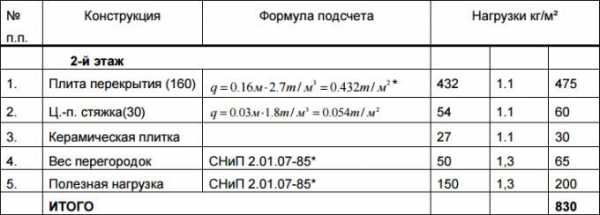

Нагрузка на перекрытие будет состоять из веса: плиты перекрытия (в нашем случаи 160 мм), цементной стяжки толщиной 30 мм, керамической плитки, нормативного веса перегородок и полезной нагрузки. Все данные сведены в таблице ниже с учетом коэффициентов.

Расчет плиты по деформациям на прогиб

Схема работы перекрытия:

Теперь нам нужно подобрать сечение арматуры, для этого определим максимальный момент:

и коэффициент Aо при ширине участка плиты b=1(м):

Требуемая площадь сечения арматуры будет равна:

Поэтому для армирования 1 погонного метра плиты перекрытия можно применить 5 стержней диаметром 8 мм с шагом 200 мм. Площадь сечения арматуры при этом будет As=2,51см2.

Мы подошли в плотную к расчету плиты по деформациям на прогиб. С исходных данных нам известно, что постоянная нагрузка на перекрытие равна 0.63тн/м² и
временная нагрузка на перекрытие равна 0.2тн/м².

Вычисляем максимальный момент от действия длительной нагрузки:

И максимальный момент от действия кратковременной нагрузки:

Находим коэффициент, учитывающий вид нагрузки и схему нагружения S=5/48 – для балок с постоянной равномерно распределенной нагрузкой (табл. 31, «Руководство
по проектированию бетонных и железобетонных конструкций из тяжелого бетона»). y’=y=0 (табл. 29 «Руководство по проектированию бетонных и железобетонных конструкций из тяжелого бетона»).

Коэффициент для определения: k1кр ; k1дл ; k2дл.

Считаем кривизну оси при одновременном действии кратковременных, длительных и постоянных нагрузок:

Теперь осталось нам определить максимальный прогиб в середине пролета:

Условие выполняется, значит принятое нами армирование Ø8 A-500С с шагом 200 мм верно!

Монолитные плиты перекрытия для гаража

Даже такие строительные конструкции, как плиты перекрытия можно изготовить своими руками. Давайте рассмотрим устройство перекрытия для гаража. Перекрывать мы будем пролет длинной 4300 мм, поэтому плиты будут изготавливаться 4500 мм. С каждой стороны плита будет опираться на кирпичную стену по 100 мм.

Материалы для изготовления плиты

Как сделать плиты перекрытия своими руками? Для изготовления плиты нам понадобится:

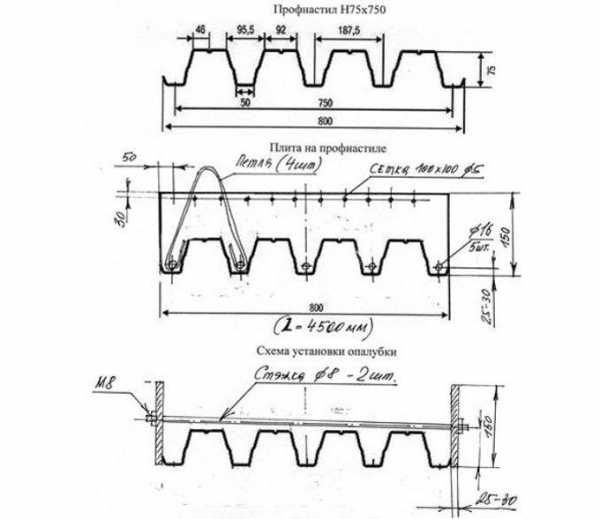

• профнастил Н75/750 х 4500 мм, он будет использоваться в качестве съемной опалубки;
• деревянные доски высотой 150 мм и толщиной 25 – 30 мм;
• арматура диаметром 16 мм;
• сетка с ячейкой 100х100 диаметром 5 мм;
• стяжка диаметром 8 мм, 2 штуки на одну плиту;
• бетон класса В20.

Процесс изготовления плиты своими руками

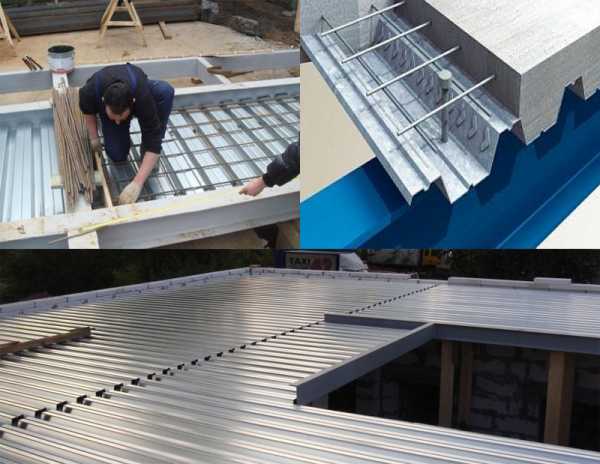

Лист профнастила укладывается жесткое основание. Под лист нужно уложить поперечины (деревянные доски, 4 шт). Устраиваем опалубку из досок по периметру листа.

Укладываем арматуру в каждый лоток листа (5 шт). Защитный слой бетона должен быть 25-30 мм. К этим же прутам арматуры крепим петли (4 шт) для транспортировки плиты (в нашем случае поднятия ее на высоту уровня перекрытия гаража). В верхней части плиты укладываем сетку, которая тоже должна быть защищена слоем бетона 30 мм.

Для того, чтобы лист профнастила хорошо отставал от бетона его нужно смазать маслом (отработкой) или же покрыть полиэтиленовой пленкой. Расход бетона на одну плиту будет 0.4 м3. Бетон готовится в гравитационной бетономешалке, заливается и утрамбовывается вибратором. Извлекать плиту можно только через 7 дней, когда бетон наберет 70% прочности.

Также возможен вариант устройства перекрытия прямо на стенах. Укладываются листы профнастила, выполняется армирование и устраивается опалубка. Бетон поднимается краном в бадье и заливается сплошным слоем. Под перекрытие нужно установить подпорки на время набора прочности бетона. Такой способ будет более затратным, так листы профнастила остаются в перекрытии.

Сколько стоит изготовить плиту перекрытия?

Сейчас посчитаем затраты на изготовления плит общей площадью 29 м2 и высотой 150 мм. Затраты на бетон — 335 $, цена профнастила Н75 – 400 $, арматура – 235 $, услуги крана 135 $. В итоге получаем сумму 970 $. Такая стоимость будет если изготавливать плиту прямо на гараже, то есть профнасти остается под бетонным перекрытием.

Если же плиты перекрытия своими руками делать на земле, то стоимость перекрытия будет несколько дешевле, убираем стоимость листов профнастила. Итого получится 705 $.

Сборно-монолитные перекрытия (СМП) своими руками

СМП серии ТЖБС разработаны в качестве альтернативы деревянным перекрытиям и монолитным железобетонным пустотным плитам. СМП ТЖБС представляет собой сборную конструкцию, объединяемую на стадии монтажа в цельное перекрытие с помощью армированной стяжки.

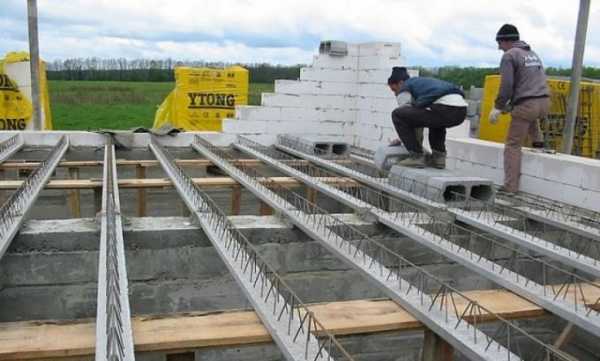

Отличительная особенность СМП ТЖБС состоит в том, что все бетонные элементы производятся из жестких растворов. Чтобы производство СМП было экономически целесообразным, все компоненты перекрытия должны производиться промышленным способом на современном высокопроизводительном оборудовании.

Состав СМП ТЖБС

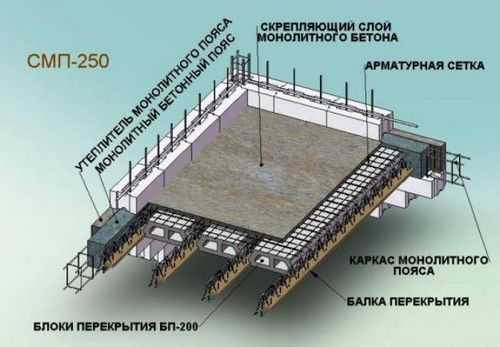

Сборно-монолитные перекрытия включают:

• балки двутаврового сечения, изготовленные из напряженного бетона;
• блоки многопустотные из керамзитобетона или бетона, уложенные между балками;
• армированный бетонный слой, соединяющий перекрытие в цельную конструкцию.

Преимущества СМП ТЖБС

• Высокая несущая способность, до 1000 кг/м2.
• Отказ от выполнения монолитного пояса.
• Высокая тепло- и звукоизоляция.
• Возможность укладки в пустотах инженерных коммуникаций.
• Низкий расход материалов на один квадратный метр перекрытия.
• Возможность монтажа перекрытия своими руками.

Технология монтажа СМП

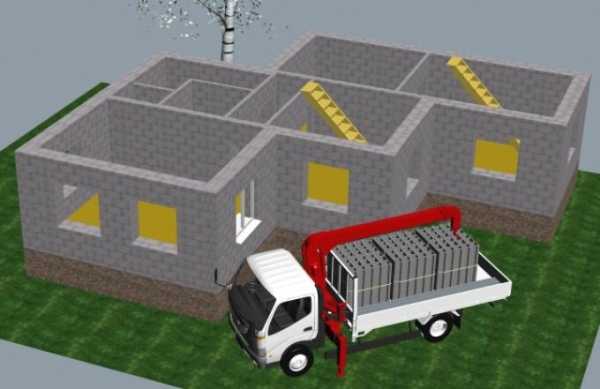

1. Доставка элементов СМП на стройплощадку. Производится грузовым автотранспортом г/п не менее 3,5 т с краном-манипулятором. Один рейс обеспечивает доставку материалов для 30 м² перекрытия. Разгрузка производится вручную или краном-манипулятором.

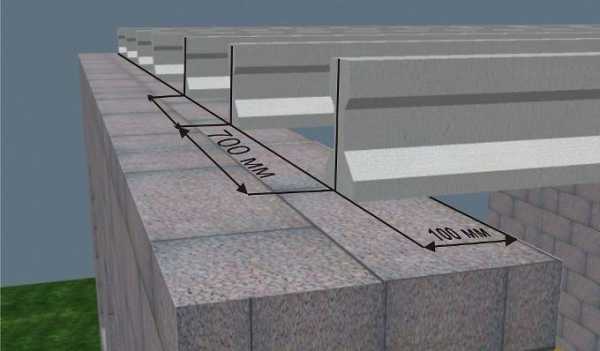

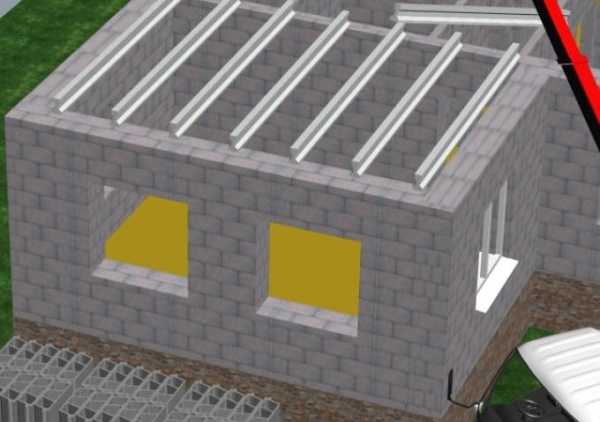

2. Устройство плиты перекрытия своими руками начинается с укладки двутавровых балок на несущие стены с шагом 70 см и опиранием не менее 10 см.

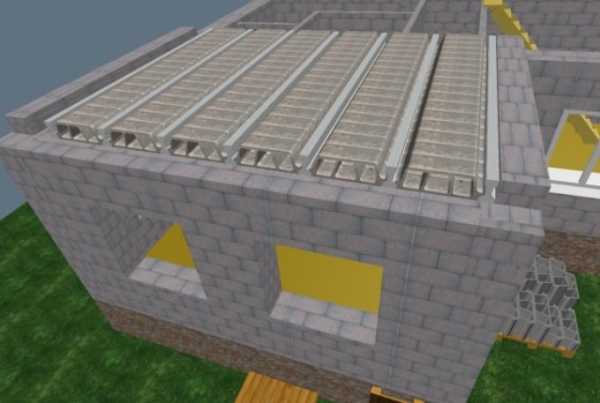

3. Укладка многопустотных блоков между балками.

4. Фиксация крайних балок кладкой.

5. Укладка армирующей сетки на всю площадь перекрытия.

6. Заливка монолитной бетонной стяжки, объединяющей балки и пустотные блоки в единую конструкцию. Бетон затекает в пространство между пустотными плитами и балками, создавая прочную жесткую конструкцию.

Варианты устройства полов по сборно-монолитному перекрытию

На СМП ТЖБС можно укладывать полы любых видов. В качестве примера рассматриваются линолеумный и паркетный пол. Очередность слоев указана в направлении снизу вверх.

Линолеумный пол

1. Песчаный слой толщиной 30 мм.
2. Мягкая древесноволокнистая плита толщиной 12 мм.
3. Гидроизоляции из рубероида.
4. Цементно-песчаная стяжка из раствора марки М 150 толщиной 40 мм.
5. Выравнивающий слой полимерцемента толщиной 8 мм.
6. ПВХ-линолеум на теплозвукоизолирующей подложке, уложенный на бустилат.

Паркетный пол

1. Слой песка толщиной 30 мм.
2. Деревянные лаги сечением 80×40 мм, уложенные с шагом 400 мм.
3. Доска паркетная 20 мм.

Высота перекрытия с чистовым полом составляет 340 мм (240 мм перекрытие + 100 мм пола).

Монолитная плита перекрытия своими руками для дома

Плиты, использующиеся в домах, как правило, изготавливаются из железобетона. Это типовые готовые заводские конструкции, которые нужно только правильно положить в процессе строительства. Они обладают неплохими эксплуатационными свойствами, но есть вариант с лучшими характеристиками. Это монолитная плита перекрытия, и ее вполне можно изготовить самостоятельно, не заказывая у строительных компаний. Такая плита не только на порядок превосходит обычные железобетонные, но и не требует особых навыков или специализированного сложного оборудования для ее изготовления.

По сравнению с типовыми железобетонными плитами, выпускаемыми на заводах, монолитное перекрытие обладает несколькими преимуществами:

• Конструкция не будет иметь швов, что добавляет ей прочности, поскольку нагрузка на фундамент распределяется равномерно, по всей поверхности. Таким образом, повышается общая долговечность и безопасность здания.
• Монолитная заливка дает возможность экспериментировать с планировкой в доме, так как опирается она непосредственно на колонны. Можно создавать различные углы и закоулки, под которые достаточно сложно было бы подобрать отдельные плиты перекрытия. Это открывает широкий простор для дизайнерских идей.
• Наконец, монолитная конструкция позволяет оборудовать безопасный балкон без какой-либо дополнительной опоры. Создание балкона — пункт не обязательный, но многим хочется иметь его в загородном доме, так почему бы не сделать это.

Можно создать монолитную плиту перекрытия своими руками, не нанимая бригаду рабочих и не используя сложное оборудование. Достаточно делать все поэтапно, аккуратно и с соблюдением техники безопасности. Кроме того, нужно выбрать качественные материалы для своего сооружения.

Технология устройства монолитной плиты перекрытия

Для того чтобы сделать монолитную плиту, понадобится чертеж. Любое строительство начинается со схемы и вычислений. Лучше сделать заказ в строительном бюро, доверив расчеты профессионалам. Результат подскажет, какими должны быть правильные размеры подходящей для строительства плиты, какую усиливающую арматуру для нее выбрать и какой бетон из существующих марок лучше использовать. Можно попробовать выполнить все необходимые расчеты самостоятельно, в интернете существуют схемы, по которым выполняется эта операция. Обычный загородный дом, как правило, имеет пролет не более 7 метров, для чего подходит плита со стандартными размерами и толщиной от 180 до 200 мм, это наиболее часто использующийся размер.

Для изготовления новой монолитной плиты понадобятся следующие материалы:

• Стальная арматура, имеющая диаметр 10, либо, как вариант, 12 мм и гибочное приспособление для нее.
• Бетон с маркировкой М 350. Также можно сделать бетонный раствор самостоятельно, смешав песок, цемент и щебенку.
• Опалубка и опоры для ее поддержки, понадобится одна опора на квадратный метр.
• Пластиковые подставки под усиливающую арматуру для фиксации.

Процесс заливания обязательно включает в себя несколько пунктов, которые выполняются последовательно:

• Если имеющийся пролет здания значительно больше стандартных 7 метров или выполняемый проект однозначно подразумевает опору на колонны, придется совершить расчет плиты перекрытия.
• Первый шаг — поставить опалубку для начала работ.
• Плита армируется стальными прутьями, из которых собирается каркас.
• Заливается бетон.
• С помощью глубинного вибратора производится уплотнение для усиления прочности.

После того, как высота стен достигла необходимого уровня, можно приступать к созданию плиты перекрытия.

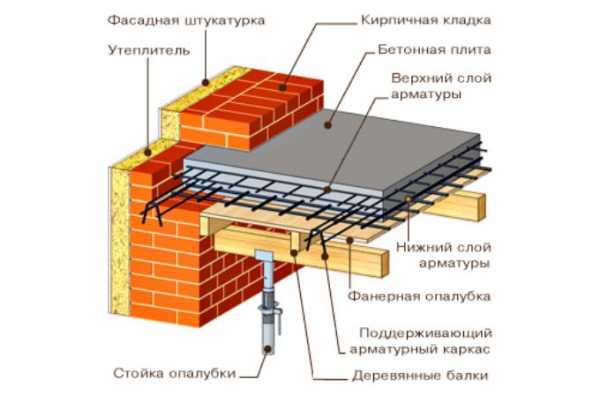

Установка опалубки

Обычную опалубку, используемую в строительстве, иногда называют палубой, и именно она понадобиться, чтобы создать плиту. Можно просто арендовать готовую, съемную, которая сделана из металла или пластика. Также можно без труда сделать ее самостоятельно из досок или фанерных листов. Конечно, аренда гораздо проще, поскольку опалубка съемная и разборная, а значит, ее легко можно будет убрать. Кроме того, она имеет телескопическое устройство, что позволяет регулировать высоту.

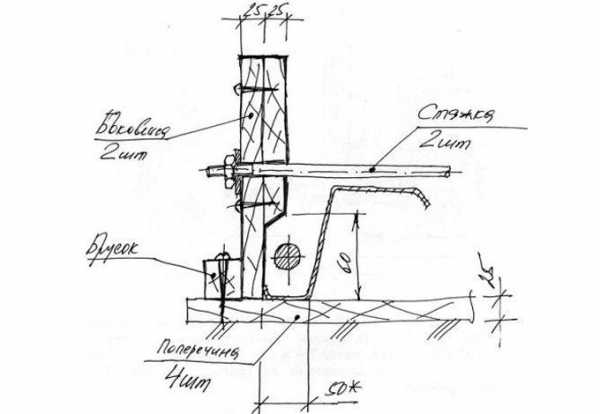

Для создания опалубки вручную нужно взять листы фанеры или доски. Конструкции из досок нужно хорошо сбивать, тщательно подгоняя деревянные части. Если остались щели и отверстия, нужно использовать гидроизоляционную пленку, обернув ею опалубку.

Как установить опалубку?

• Сначала нужно соорудить вертикальные опоры. Если это арендованная опалубка, то их роль выполняют металлические стойки с телескопической системой регулировки высоты. Можно взять деревянные бревна. Расстояние между используемыми стойками составляет один метр. Стойки должны быть удалены от стены, как минимум, на расстояние 20 см.
• Поверх установленных стоек кладутся ригели — это специальные продольные брусья, необходимые для удерживания опалубки.
• На ригелях будет располагаться палуба из фанеры, устойчивой к влаге. Горизонтальная балка должна плотно упираться в находящуюся рядом стену, не оставляя при этом отверстий.
• Верхний край используемой конструкции должен совпадать с имеющимся верхним краем стены, поэтому следует отрегулировать высоту стоек до приемлемого уровня.
• Расположение и точную горизонтальность нужно проверить при помощи строительного нивелира.

В некоторых случаях опалубку для удобства застилают пленкой с гидроизоляционными свойствами или смазывают автомобильным маслом, если она сделана из металла. Делается это, чтобы облегчить снятие опалубки и сделать поверхность получаемой бетонной плиты ровнее. Телескопические арендованные стойки предпочтительнее, чем самодельные деревянные, поскольку они способны выдерживать значительный вес — до 2 тонн, не ломаются, на них не появляются трещины, как это может произойти с самодельными опорами. Временная аренда подобных стоек обходится примерно в 3 у. е. на один квадрат.

Армирование плиты

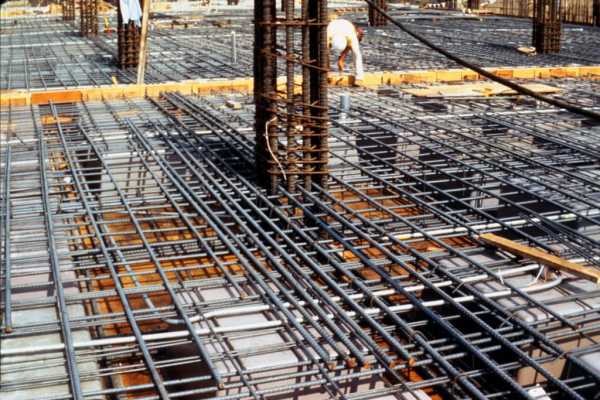

Когда металлическая или самодельная опалубка установлена, в ней нужно связать каркас из сеток арматуры. Для этого используются прочные стальные прутья маркировкой А-500С. Размер одной ячейки получившей сетки должен быть около 200 мм. Прутья соединяются при помощи проволоки. Обычно длины прута не хватает на все пространство, поэтому приходится соединять несколько штук. Чтобы сетка была прочной, надо складывать пруты внахлест не менее 40 мм.

Сетка обязательно должна накладываться на стены, норма для кирпичных сооружений — 150 мм и более, для стен, выполненных из газобетона — не меньше 250 мм. Между торчащими торцами расставленных стержней и установленной опалубкой должно оставаться расстояние в 25 мм.

Дополнительное усиление будущей плиты последовательно производится с помощью прочного каркаса из арматуры. Сетки делается две, та, что находится внизу, аккуратно располагается на расстоянии 20-25 мм от края снизу, другая сетка, верхняя — помещается ниже на 20-25 мм от верхнего края плиты.

Под нижнюю плитку кладутся фиксаторы из пластмассы, чтобы удерживать ее на нужном расстоянии. Они располагаются с шагом в 1 метр, в тех точках, где находится пересечение прутьев каркаса.

Общая толщина предварительно рассчитывается в соотношении 1:30, где первая цифра означает толщину будущего изделия, а вторая — длину пролета. К примеру, если стандартный пролет составляет 6 метров, то ширина плиты будет ровно 200 мм. Так как укрепляющие сетки расположены на некотором расстоянии от краев плиты, то нужно их разделить, между ними должен быть промежуток в 120-130 мм.

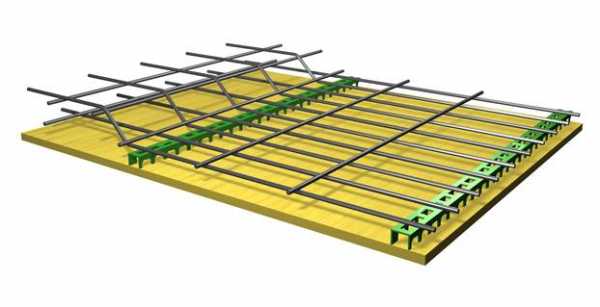

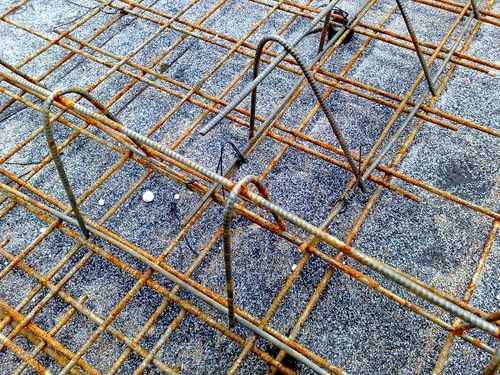

Фиксаторы-подставки нужны, чтобы развести выложенные арматурные сетки в каркасе на расстояние друг от друга. Размер верхних полок фиксатора должен составлять 350 мм, при этом вертикальный размер составляет 120 мм, шаг расположения составляет 1 метр, фиксирующие элементы расставляются в шахматном порядке, поочередно.

Торцевой фиксирующий элемент в конструкции устанавливается с постоянным шагом в 400 мм, непосредственно в торцах каркаса. С его помощью плита будет опираться на стену.

Соединитель сеток нужен, чтобы две сетки принимали нагрузку как единое целое армирующее устройство. Шаг при установке должен составлять 400 мм, а переходя в зону опирания, нужно сократить его до 200 мм.

Заливка плиты

Оптимальный вариант — приобретать подходящий бетон на заводе, у профессиональных компаний, занимающихся изготовлением товаров для строительства. Это во многом облегчает поставленную задачу. Кроме того, если аккуратно заливать бетон равномерно и с миксера, поверхность плиты получится гладкой и очень ровной. А вот заливка вручную потребует неизбежного перерыва на время приготовления новой порции строительного раствора, соответственно, затвердевание пойдет неравномерно, что грозит дефектами готовой плиты. Лучше выполнять заливку ровным слоем, примерно в 200 мм, действуя без промедлений.

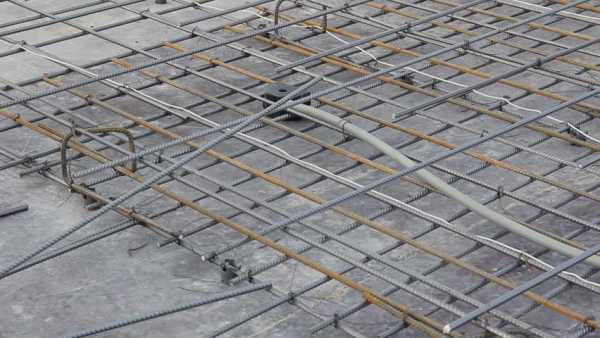

Перед тем, как выполнять заливку бетоном, необходимо не забыть установить в опалубку специальные технические короба, предназначенные для создания дымоходов или вентиляции. После заливки нужно использовать специальный глубинный вибратор для бетона. Это сделает структуру плиты более прочной, так она получится надежной и качественной. Затем нужно набраться терпения и оставить залитую поверхность высыхать и набирать прочность в течение периода в 28 дней.

За формирующейся поверхностью нужно тщательно следить в первую неделю после заливки и смачивать ее простой водой, но при этом только увлажнять, а не обильно заливать. Опалубку можно аккуратно снимать с плиты спустя месяц после заливки. После этого новая монолитная плита будет полностью готова.

Общая стоимость материалов и приспособлений, необходимых для получения монолитной плиты перекрытия, как правило, учитывает расходы на усиливающую арматуру, возможную аренду опалубки, покупку бетона и краткосрочную аренду строительного миксера, а также глубинного вибратора. По средним подсчетам получается примерно 45-55 у.е. на один квадрат возведенного перекрытия.

dekormyhome.ru

Армирование плиты перекрытия, способы производства и технология

В нашей небольшой заметке предлагается во всех подробностях рассмотреть армирование плиты перекрытия, как технологию, массово используемую в гражданском строительстве. В начале, мы предложим читателю некоторый план, которому будем следовать в течение дальнейшего изложения. Основные пункты данного плана выглядят следующим образом:

• Выяснение того, какова будет общая схема армирования плиты перекрытия и ее расчет.
• Процедура монтажа опалубки.
• Устройство каркаса.
• Как залить опалубку или профилированный лист.

По ходу дела обсудим назначение и особенности армирования монолитной плиты перекрытия. Выясним, как составить для армирования плиты перекрытия чертеж. Как правильно осуществить расчёт арматуры для плиты перекрытия. Научимся использовать специальный калькулятор для расчетов элементов в конструкциях и так далее.

Сущность всей затеи

Практические любая строительная конструкция включает горизонтальные, несущие нагрузку перекрытия, которые могут иметь различное назначение и быть изготовлены с использованием различных технологий. По назначению плиты перекрытия могут быть фундаментными и междуэтажными.

По способу изготовления: строго монолитными (без армирующих включений) или армированными. В зависимости от используемой технологии полностью видоизменяется план расчета всей конструкции. Для армированной плиты необходим, как минимум, расчет арматуры.

Способы производства

Более подробная классификация плит по назначению выглядит так: чердачные, межэтажные, цокольные. А по способу производства:

• Монолитные, отлитые прямо на месте и использующие в качестве арматуры пруток небольшого диаметра.
• Сборные заводские конструкции, транспортируемые на стройплощадку в виде отдельных конструктивных блоков.
• Перекрытия, состоящие из пустотелых блоков (пустотная плита) и армировки в виде не слишком массивных балок (либо же вовсе безбалочное). Армирование пустотной плиты мы тут рассматривать не станем, нас интересует самодеятельное изготовление монолита.

Разумеется, и те, и другие, и третьи изделия можно заказать на Ж/Б заводе, но, с другой стороны, их производство может быть осуществлено своими силами, при наличии минимума знаний и опыта, а также вспомогательного оборудования.

Особенно эффективной эксклюзивная схема армирования монолитной плиты перекрытия становиться при возведении строений нестандартного типа.

Достоинства технологии

Как обычно, начнем с преимуществ. Во-первых, — их больше. Во-вторых, — к этому располагает сама тема нашей заметки. Итак, чем же хороши перекрытия с арматурой?

Как мы уже упоминали, горизонтальные несущие панели данного типа могут послужить основой любой нестандартной конструкции, ведь опорой их могут служить не только несущие вертикальные поверхности, но и даже колонны декоративного назначения.

Если перекрытие используется для пола или в иных целях, ему можно придать любые форму и размеры, так как заливка осуществляется непосредственно на месте строительства и проектировщик не зависит от заводских типоразмеров. Конструкции данного типа не подвержены деформациям и прогибам даже под существенной нагрузкой. Влияние градиента температуры также не оказывает на них сколько-нибудь существенного воздействия.

Армированные плиты являются превосходными теплоизоляторами, что особенно важно при возведении мансард и чердаков. Железобетон плит резко снижает опасность возникновения в доме пожара. Можно использовать монолитные участки между плитами перекрытия, из других материалов.

Недостатки при производстве

Минусов немного, но они также имеются. Во-первых, — это трудоемкость техпроцессов изготовления. Во-вторых, — одним рабочим тут не обойдешься, понадобиться бригада из трех человек минимум. Затвердевание железобетона потребует времени, в течение которого за материалом нужен глаз да глаз.

Для производства армированных перекрытий необходим специальный инструментарий. Работа и сами изделия стоят дороже, чем, например, в случае установки деревянных перекрытий.

Схема и чертеж перекрытия

Нежелательно производить работы на глазок. Лучше всего заранее составить схему и чертеж будущей конструкции, нанеся на него размеры и форму плиты, а также порядок расположения армирующих элементов.

Здесь нужно учитывать следующие моменты:

• Толщина плиты прямо зависит от расстояния между несущими опорами. Причем действует коэффициент 1/30. Если, например, расстояние между опорами составляет величину порядка 5 метров, то толщина платформы делает равной примерно 170 миллиметрам. Для толщины плиты имеется ограничение снизу – она не может быть тоньше 150 мм.
• Не допускается к заливке бетон марки ниже M200. Процентное соотношение компонентов в порции бетона таково: 3 части песка, 5 частей наполнителя и 20% воды от объема сухих компонентов. Не залейте в конструкцию вторичный бетон повторно смешанный с водой.
• В простейшем случае (при низких нагрузках) допускается однослойное армирование, но в общем случае необходимо использовать два слоя арматуры (соответственно четыре слоя прута). Толщина прута в среднем составляет 10 мм. Прутья необходимо перекрывать внахлест таким образом, чтобы образовалась равносторонняя сетка со стороной ячейки порядка 100 мм. Это и есть поперечное армирование.

Рекомендации опытных строителей

• В центре платформы, в зонах максимальной нагрузки (например, там, где устанавливается наиболее тяжелая мебель и камины), в районах касания плит с опорами создается дополнительное усиление. Для этого зазор между прутьями делают меньше – порядка 40 мм. Впрочем, выполнить точный расчет нагрузок не поможет никакой калькулятор – здесь понадобятся недюжинные инженерные познания.
• В местах пересечения стержни арматуры крепятся друг к другу либо посредством точечной сварки, либо соединяются проволокой. Точечная сварка актуальна там, где используются металлические пруты большого диаметра. Сварной шов истончает металл по стыкам. Поэтому таких швов желательно избегать. Стеклопластиковую арматуру вяжут проволокой. Причем способов такой вязки существует несколько: можно вязать крючком, специальным пистолетом или обычными пассатижами.

Организация опалубки

Расположение армопояса может быть осуществлено разными способами, среди которых наиболее распространенными являются такие: сплошное, ребристое и по профлисту. Первые два предполагают установку опалубки, а вот третий позволяет обойтись и без нее.

Последний способ позволяет избежать ошибок новичку в этом деле. Зато вариант с ребрами позволяет существенно сократить расход бетона. Опалубка является съемной конструкцией из обрезной доски размером 150×25 мм. Вертикальные панели из таких досок устанавливаются по периметру создаваемой конструкции (или по периметру помещения) на расстоянии 800 мм. друг от друга.

Для надежности они фиксируются телескопическими подпорками. Первый слой сетки укладывается на некотором расстоянии от дна опалубки. Чтобы добиться этого применяются специальные опоры из стеклопластика, купить которые можно повсюду. Образовавшаяся щель заливается бетоном. Аналогично бетонируется и верхняя часть конструкции. После чего опалубка удаляется.

Делаем опалубку из профлиста

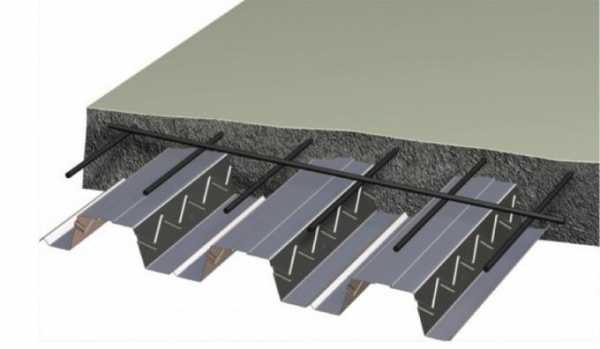

Наиболее просто выглядит укладка по профлисту. Для этой цели берется профилированный лист марок H-75 или H-60. Профлист монтируется на несущие опоры ребрами вниз. В промежуток между ребрами многопустотной поверхности укладываются рабочие металлические стержни. А сверху натягивается все та же армирующая сетка. Сколько стержней укладывать в ребрах – вопрос открытый.

Обычно хватает одного такого стержня диаметром порядка 12-14 мм. В более надежные конструкции укладывают по два таких стержня. Отверстий в плите обычно достаточно, для придания ей достаточной жесткости. Заливаемые бетоном профилированные листы с арматурой – это план минимум.

vsebeton.ru

Армирование плиты перекрытия (руководство)

Армирование плиты перекрытия применяют в постройках различного предназначения. Это коммерческие здания, промышленные постройки и жилые дома. Довольно широко осуществляется употребление плит перекрытия. Возможно, это наиболее распространенная в строительстве продукция из железа и бетона.

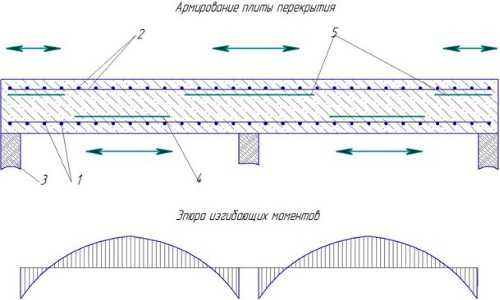

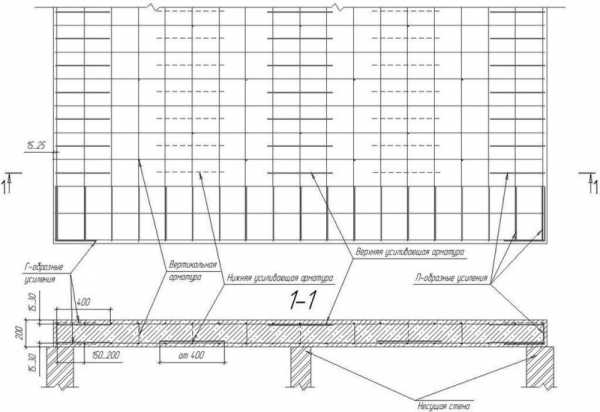

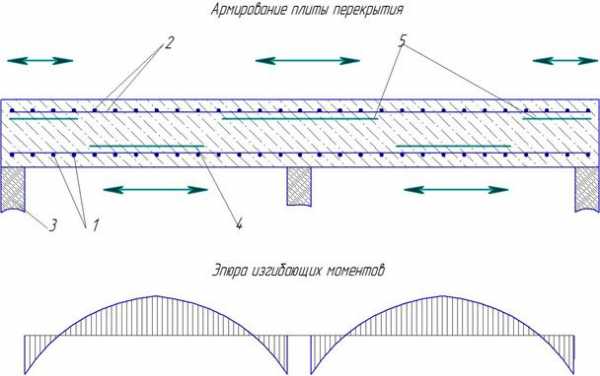

Схема дополнительного армирования плиты перекрытия: 1 — нижняя армирующая сетка, 2 — верхняя армирующая сетка, 3 несущая стена, 4 — нижняя усиливающая арматура, 5 — верхняя усиливающая арматура.

Основное предназначение монолитных платформ — межэтажное горизонтальное покрытие, а также строительство кровли. Именно этот тип перекрытий обеспечивает создание сооружений действительно теплых и защиту той части здания, где находится чердак или мансарда, от холодов.

Существует три разновидности таких покрытий:

• сборные из железобетона;
• балочные;
• монолитные.

Монолитные плиты рекомендуется армировать для строений из крупных блоков, кирпичей, блоков из ячеистого бетона. Армирование монолитной плиты перекрытия довольно часто осуществляют при создании частных построек с небольшим количеством этажей.

Преимущества армированных плит

У армированных плит много положительных сторон:

Схема армирования края плиты перекрытия: 1 — продольная арматура, 2 — поперечная арматура, 3 — П-образное усиление, 4 — вертикальная арматура, 5 — несущая бетонная стена, 6 — утеплитель, 7 — наружная опалубка «техноблок», 8 — поддержка плиты.

1. Использование монолитного материала обеспечивает хорошую звукоизоляцию и лучшее утепление будущего здания.
2. Умеренное давление на фундамент обеспечивает небольшой вес, которым обладает монолитная плита перекрытия.
3. Использование монолитных платформ позволяет создать единое сооружение, которое будет нагружать стены равномерно.
4. При использовании такого материала, как армированная плита, отпадает необходимость в работе с крупной строительной техникой.
5. Монолитное перекрытие обеспечивает хорошую прочность, благодаря чему вся конструкция способна выдержать серьезные нагрузки.
6. Конструкции с использованием таких плит перекрытия способны выдерживать действие огня в течение часа и даже больше, что в 2, а то и в 3 раза превышает устойчивость перекрытия древесного.
7. Больше возможностей монолитные покрытия дают для планировки строящегося здания, поскольку опору для них могут делать как стены, так и колонны.
8. Применение монолитных перекрытий платформ ускоряет сам процесс строительства.
9. Умеренное давление на монолитные плиты ведет за собой и экономическую выгоду.
10. Платформы монолитного типа, возможное крепление их с помощью колонн позволяют строить дома с нестандартной геометрией и более свободными формами.
11. Монолитные плиты при сооружении зданий с небольшим количеством этажей зачастую армируют и заливают без привлечения специалистов, самостоятельно.

Вернуться к оглавлению

Выбор монолитных плит

Выбирая платформы монолитного типа, следует обращать особое внимание на маркировку, она включает определенные знаки. В то время как цифры обозначают размеры длины и ширины (что обозначается в дециметрах), то буквами обозначают вид монолитных плит:

• маркировка ПК означает «плита перекрытия»;
• маркировка ПНО означает «плиты настила облегченные»;
• маркировка НВ означает «настил внутренний».

Объемная схема расположения усилений: 1 — основныая сетка, 2 — дополнительное усиление основной сетки, 3 — «П» образные усиления краев плиты, 4 — «Г» образное усиление углов плиты, 5 — несущие стены.

Выбирая монолитные плиты, нужно понимать, что крайняя цифра маркировки определяет степень нагрузки, допустимой для данного вида монолитного покрытия. Единица измерения, килопаскаль, говорит о том, что надо рассчитать на 1 м² такого перекрытия 100 кг. Следовательно, при цифре 6 наибольшая нагрузка на монолитную плиту будет составлять 600 кг/м², и в соответствии с этими данными следует проводить дальнейший расчет.

Структура монолитных плит может тоже отличаться согласно поперечному сечению. Производят типы плит следующей структуры:

• пустотные;
• ребристые;
• сплошные.

Именно характеристики многопустотной плиты позволяют создать надежную звукоизоляцию строящихся помещений, обеспечить качественное утепление. Эти качества, малый вес и устойчивость к повреждениям различного рода делают их особенно популярными. В свою очередь, различают 3 вида пустотных плит: вертикальные, овальные, круглые.

Ребристые перекрытия армируют в случаях организации только пола либо только потолка. В таком случае ребро проходит исключительно по одной стороне.

Разные типы и размеры армированных плит позволяют варьировать при их подборе и ориентироваться на особенные климатические и природные условия регионов, в которых производится постройка.

Вернуться к оглавлению

Важность правильного расчета

Хотя армирование монолитных плит перекрытия вполне реально сделать самостоятельно, в то же время профессиональный расчет и тщательная подготовка технологии такого монтажа просто необходимы. Только эксперты смогут грамотно рассчитать нагрузку, процент армирования и продумать необходимое количество материалов.

Это важно еще и потому, что использования общих правил в установке плит перекрытия недостаточно, поскольку схемы их монтажа существенно отличаются одна от другой.

Схема армирования плиты перекрытия в продольном разрезе.

Рассчитать армирование будет довольно легко в том случае, если проведен анализ грунта в месте строительства здания. Продумывают и то, как разместить под ленточный фундамент оси. В итоге готовый, тщательно разработанный расчет обеспечит:

• приобретение в оптимальном количестве необходимых материалов, в том числе бетона, арматуры, плиты нужной маркировки и типа;
• грамотное армирование опорных конструкций;
• четкий просчет объема работы;
• определение стоимости на проведение необходимых работ и закупку всех материалов;
• возможность использования колонн под опоры для перекрытий, а не только стен;
• грамотно подготовленную схему установки монолитных плит для помещений с необычной геометрией;
• способность армированных плит выдерживать высокие нагрузки;
• длительный срок эксплуатации перекрытий.

Вернуться к оглавлению

Возможные варианты и основные правила армирования

Несмотря на различные типы, размеры, условия использования и схемы монтажа и армирования, для всех плит действуют некоторые одинаковые правила:

1. Плиты от 8 м в длину и перекрытия пролетов устанавливаются при использовании высокопрочной решетки.
2. При армировании применяют сварочные стеки, для изготовления которых на расстоянии до 60 см используют прутья диаметром более 6 мм.
3. Толщину монолитной плиты рассчитывают по отношению к ширине перекрытия в соотношении 1:30 (при меньшем соотношении используют в дополнение прутья).

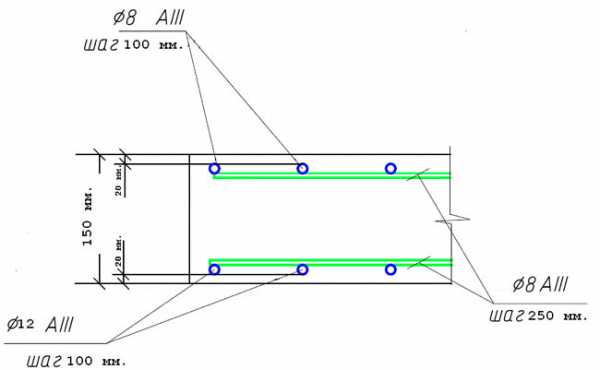

4. Армируют в один слой, если плита не достигает 15 см в толщине. Если толщина свыше 15 см, армирование делают двухслойным.
5. Опалубку следует выполнять по всей длине.
6. В том месте, где опора делается на колоннах, необходимо продумать вспомогательное укрепление из базовой решетки, ее добавочного усиления, укрепления краев и углов плит перекрытия и несущих стен.

Схема армирования перекрытия.

Рабочее давление на монолитное перекрытие происходит вниз и размещается на платформе равномерно. Сжимающая нагрузка происходит вверху плиты, она отлично выдерживается бетоном без использования дополнительных укреплений. В это же время нижняя часть получает нагрузку на растягивание. Именно нижний арматурный слой в таких условиях примет большее давление.

Если не рассчитать нагрузку правильно, плита может и не выдержать это давление. Поэтому предварительный чертеж и расчет должны предусматривать, каким образом можно обеспечить вспомогательное укрепление. В то же время необходимо соблюдать основные правила того, как армировать. Они будут касаться перекрытий всех типов. Процент армирования тоже необходимо грамотно рассчитать. В дополнение проводят арматуру:

• в нижних решетках посреди несущих опор;
• в нижней решетке посреди несущими стенами;
• в верхней решетке над несущими опорами;
• в нижней решетке над несущими стенами;
• там, где нагрузка особенно сильная;
• в местах локализации отверстий.

Отдельные прутки 400-2000 мм используют еще и для дополнительного армирования.

Хотя работа, связанная с армированием монолитных перекрытий, является трудоемкой, ее можно выполнить самостоятельно. Важно только при этом провести необходимые расчеты при участии специалиста: это обеспечит надежность конструкции и экономию затрат.

tolkobeton.ru
