Армирование сеткой: Армирование стен сеткой и арматурой — монолитных и блочных, армирование под штукатурку

Армирование бетона сварной сеткой — советы и рекомендации – ООО «Север-М»

Недопонимание функции арматуры в составе бетона хорошо иллюстрируют треснувшие тротуарные, дорожные плиты, цоколи зданий и фундаменты. Стальной армирующий материал в виде отдельных прутьев или сварной сетки необходим потому, что чистый бетон слабо сопротивляется деформационным и растягивающим нагрузкам. Нагрузкам на сжатие он противостоит великолепно.

Армирование бетона увеличивает предел прочности на разрыв: сталь является чрезвычайно устойчивой на растяжение. Поэтому, когда, например, фундаментная плита испытывает разновекторные нагрузки, сталь равномерно распределяет возникающие напряжения по всей площади.

Для ускорения работ по формированию арматурного каркаса используются сварные арматурные сетки. Основные параметры и технические требования регулирует ГОСТ 23279-2012.

Основные типы таких сеток:

• Лёгкие. Диаметр арматурных прутов от 3 до 10 мм. Материал – сталь класса В500С, А400,А500С.
• Тяжёлые. Диаметр – 12 мм и выше. Материал: сталь класса А400, А500С, А600С, В500С.
• Плоские (карты) или рулонные.

Рабочие арматурные стержни – в зависимости от направления и величины нагрузки – могут располагаться в одном или двух направлениях.

Расчёт сварной арматуры производится сбором всех нагрузок с учётом типа грунта и количества осадков. Учитывается также глубина промерзания, уровень грунтовых вод. Эти факторы прямо влияют на деформационные нагрузки.

Автоматизированный способ производства сеток заметно снизил временные затраты на формирование арматурных каркасов непосредственно на стройплощадке. Нами предлагается арматурная сетка для фундамента и перекрытий, стен, дорожных покрытий, других работ.

Такие сетки являются гарантией того, что стержни в ней будут одного диаметра и типа, основной шаг выдержан, количество не сваренных пересечений соответствовать стандарту. При сбрасывании с метровой высоты на бетон сварочные соединения не разрушаются.

Плоские сетки – для удобства транспортировки – имеют размер не более 3,8 м по ширине и 6,25-9,0 м по длине. При армировании фундаментов, фундаментных плит или других конструктивных элементов больших размеров возникает необходимость соединения отдельных карт.

Способ соединения ненапрягаемой арматуры чётко регламентируется СНиПом:

• Сварка.
• Внахлёст или перепуск без сварки.
• Дополнительные стыковые сетки.
• Впритык в нерабочем направлении.

При формировании армируемого поля сварными сетками необходимо иметь проект (для усиленного армирования мест опирания стен, колонн и т. п.). Проект производства работ должен содержать физические величины всех перепусков: они не могут быть меньше двадцати диаметров арматуры или 250 мм.

К укладке, способам уплотнения бетона для каркасов из сварных армсеток особые требования нормативными документами не предъявляются. Готовый конструктив должен быть пригодным к безопасной эксплуатации. Гарантированно отработать свой срок.

Соответствовать дополнительным проектным требованиям.

Армирование сеткой | styazhkapola

/b-shtukaturka/

materiali

Материалы

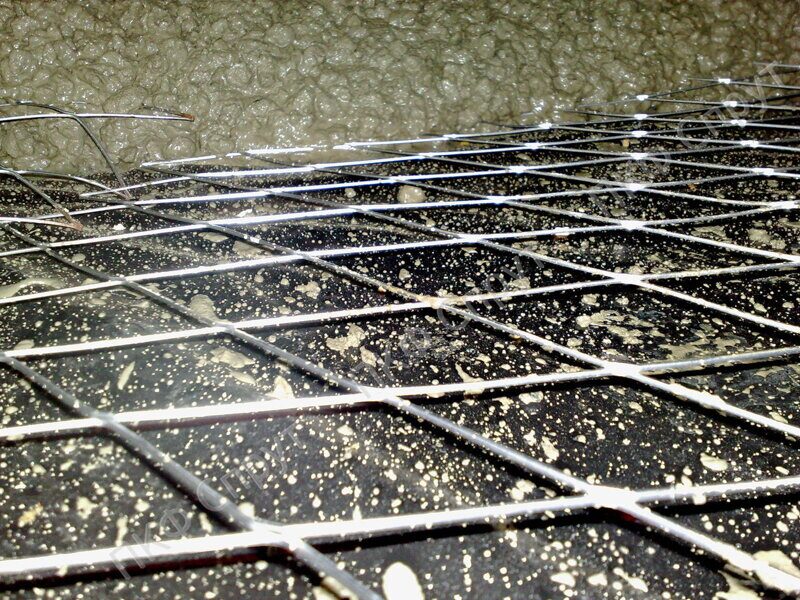

Перед тем, как выравнивать стены с помощью штукатурной смеси, необходимо их предварительно подготовить и установить маяки. Достаточно часто в отделочных работах используется сетка для штукатурки стен (из металла, пластика или стекловолокна). В этот статье мы расскажем, что такое армирующая сетка для штукатурки стен, зачем она нужна, и какую из них использовать в том или ином случае.

Нужна ли штукатурная сетка для отделочных работ?

В последнее время все больше приобретает популярность так называемый евроремонт. Вот почему для отделочных работ стали часто использовать сетку для армирования (эта особенность является европейской нормой качества ремонта).

Распространенное мнение о том, что штукатурная сетка влияет на качество сцепления раствора с основой, является неправильным. Хорошую адгезию штукатурной смеси с поверхностью обеспечивает качественная очистка и обработка грунтовкой. Армирующая сетка для штукатурки стен нужна для того, чтобы уменьшить количество трещин и сделать их в результате менее заметными.

Разновидности штукатурной сетки

На отечественном рынке доступны сетки для штукатурки, выполненные из металла, пластика или стекловолокна. К таким сеткам предъявляются требования по их плотности, которая должна быть в пределах 150-170 г/мкв.

В зависимости от того, из какого материала изготовлена сетка, определяется сфера ее использования. Штукатурную сетку из пластика называют еще малярной. Она предназначена только для гипсовой штукатурки, в составе которой нет цемента. Поэтому такую сетку используют только при финишной отделке.

Стекловолоконная штукатурная сетка станет практичным решением для нанесения небольшого слоя штукатурной смеси (до 20 миллиметров).

Для стен, перепады поверхности которые превышают 4 см, используется штукатурная сетка из металла. Толстый слой штукатурки нуждается в таком армировании, поскольку он может повести себя самым непредсказуемым образом (например, вздуться и отойти). Для штукатурных смесей на основе цемента специалисты рекомендуют использовать сетку из стали, потому что именно этот металл устойчив к вредному воздействию щелочей.

Металлическая армирующая сетка рекомендуются также для укрепления глиняной штукатурки. В таком случае практичнее всего использовать сетку, размер ячейки которой составляет 50 на 50 миллиметров.

Для отделки наружных стен на первом этаже также используют штукатурную сетку из металла, поскольку эта часть стены находится под воздействием механических нагрузок.

Как крепить на стену штукатурную армирующую сетку?

Для того чтобы прикрепить к стене сетку для штукатурки, нужно использовать дюбель-гвозди (диаметр 6 мм) и саморез (диаметр 4,5 мм). В основе необходимо сделать отверстия для крепежей. После этого отмеряют часть сетки по высоте стены.

Фиксируют сетку с помощью дюбель-гвоздей. Прикрепленная штукатурная сетка не должна отходить от стены больше чем на 1 см. Нельзя также допускать ее провисания. В местах стыковки сетки необходимо делать нахлест.

Армирование проволочной сеткой

Проволочную сетку обычно укладывают в бетонные плиты по двум основным причинам:

— чтобы предотвратить разрушение и разрушение, когда плита в конечном итоге треснет

— чтобы увеличить прочность плиты на изгиб.

Кроме того, еще одна ситуация, в которой проволочная сетка может принести пользу, — это плохое или слабое грунтовое основание, от которого можно ожидать смещения или оседания. Проволочная сетка в плите может придать бетону прочность на растяжение/изгиб, распределяя нагрузки по большей площади.

Принято считать, что стальная проволочная сетка предохраняет плиту от растрескивания. Точность этой теории зависит от того, где размещена проволочная сетка и насколько хорошо спроектировано и уплотнено грунтовое основание: ) прочность, когда одна точечная нагрузка изгибает плиту вниз.

При размещении в верхней 1/3 плиты он будет иметь повышенную прочность на изгиб между двумя точечными нагрузками, которые изгибают обе стороны плиты вниз.

Вот почему некоторые инженеры обычно указывают сетку как в верхней, так и в нижней 1/3 плиты. Многие инженеры просто считают, что размещение в центре плиты является логичным компромиссом, предлагая некоторое увеличение прочности на изгиб в обоих случаях, упомянутых выше. Проволочная сетка может быть с эпоксидным покрытием (для защиты от коррозии и ржавчины) или из «черной» стали без покрытия.

Проволочная сетка с эпоксидным покрытием

Иногда инженеру требуется разместить сетку на валиках или стульях, чтобы гарантировать, что сетка будет лежать в правильной части сечения плиты. Существует множество видов валиков из проволочной сетки; Есть пластиковые автономные опоры, которые поддерживают сетку на пересечении проволоки. Чаще всего используются непрерывные стальные валики, которые укладывают параллельно друг другу так часто, как это требуется для поддержки сетки и любого движения сверху.

Это представляет проблему при укладке бетона, поскольку рабочие должны ходить или маневрировать вокруг приподнятой проволочной сетки. Кроме того, если бетоновоз должен подъехать в пределах предполагаемой площади плиты во время укладки, это почти невозможно с приподнятой сеткой на поперечных балках. Из-за этого иногда рабочие вытягивают сетку на нужную высоту с помощью специального инструмента при укладке бетона.



Наиболее распространенные размеры сварной сетки:

6×6 W1.4/W1.4 10/10 (20lbs/100SF)

6×6 W2.1/W2.1 8/8 (30lbs/100SF)

6×6 W2.9/W2 .9 6/6 (41lbs/100SF)

6×6 W4.0/W4.0 4/4 (56lbs/100SF)



4×4 W1.4/W1.4 10/10 (20lbs/ 100SF)

4×4 W2.1/W2.1 8/8 (30 фунтов/100SF)

4×4 W2.9/W2.9 6/6 (41lbs/100SF)

4×4 W4.0 /W4.0 4/4 (56lbs/100SF)



Приведенное выше обозначение означает следующее: дюйм поперечного сечения провода 0,014 кв. дюйма) 10/10 (калибр провода 10)

Вышеупомянутые размеры ячеек чаще всего выпускаются в листах 8’ x 12,5’ или 8’ x 15’. Дорожная сетка для бетонного покрытия бывает разных размеров, чем стандартная листовая сетка, указанная выше, и, как правило, предназначена для более тяжелых условий эксплуатации.

Нравится:

Нравится Загрузка…

Сварная сетка в строительстве: Сварная арматурная бетонная сетка

Сварная арматурная бетонная сетка представляет собой один из видов сварной сетки тяжелого типа, широко используемый в бетоне, строительстве и зданиях. Трещины в армирующих изделиях из бетона или мягкий грунт используют с целью армирования фундамента. Сделать массив из горизонтальных и вертикальных линий в порядке, перпендикулярном пересечению с сеткой электросварки сопротивлением, скрепленным листом.

Преимущества строительной сварной сетки:

• Широкий диапазон диаметров (от 3 мм до 5 мм).
• Экономия на армировании за счет высокой прочности холоднотянутой проволоки.
• Экономит время и деньги.
• Прочные сварные соединения.
• Равномерность расстояния между проводами.
• Возможность эквивалента традиционному армированию.

WRC-01: Сетка сварная арматурная бетонная 1

WRC-02: Сварная железобетонная сетка 2

WRC-03: Сварная железобетонная сетка 3

WRC-04: Сварная железобеточная сетка 4 9003

333333: . сетка 5

WRC-06: Сетка железобетонная сварная 6

Сетка бетонная сварная

Сетка железобетонная сварная 2 80083 WRC-09: Сварная арматурная сетка для бетона 9

WRC-10: Сварная арматурная сетка для бетона 10

Сварная сетка для армирования бетона Применение:

1. Конструкционные конструкции с балочными конструкциями или плоскими плитами.
2. Плиты перекрытий большой площади на грунте, тротуарах, взлетно-посадочных полосах аэропортов, перронах для получения поверхностей без стыков без трещин.
3. Бетонные элементы изогнутой или сложной формы, такие как арки, купола, лепестки лотоса.
4. Сборные элементы, которые являются тонкими или трудно поддающимися армированию, такие как изогнутые арочные плоские элементы, гиперболические параболоидные оболочки, фальцованные пластинчатые балки крыши, ребра.

Проволока для армирования сварной проволоки:

Размер №	Размер №	Диаметр	Площадь (дюйм2/фут)	Площадь (дюйм2/фут)	Площадь (дюйм2/фут)	Площадь (дюйм2/фут)
Гладкая	Деформированный	(дюйм)	Пространство 4 дюйма	Пространство 6 дюймов	Пространство 10 дюймов	Пространство 12 дюймов
W31	Д31	0,628	0,93	0,62	0,372	0,31
Ш11	Д11	0,374	0,33	0,22	0,132	0,11
Ш10	Д10	0,356	0,30	0,20	0,12	0,10
Ш9	Д9	0,338	0,27	0,18	0,108	0,09
Ш8	Д8	0,319	0,24	0,16	0,096	0,08
Ш7	Д7	0,298	0,21	0,14	0,084	0,07
Ш6	Д6	0,276	0,18	0,12	0,072	0,06
Ш5. 5	—	0,264	0,165	0,11	0,066	0,055
Ш5	Д5	0,252	0,15	0,10	0,06	0,05
Ш4	Д4	0,225	0,12	0,08	0,048	0,04
Ш3.5	—	0,211	0,105	0,07	0,042	0,035
Ш2.9	—	0,192	0,087	0,058	0,035	0,029
Ш2. 5	—	0,178	0,075	0,05	0,03	0,025
W2.1	—	0,162	0,063	0,042	0,025	0,021
Ш1.4	—	0,135	0,042	0,028	0,017	0,014

Сварная арматурная сетка:

Обозначение типа	Площадь (дюйм2/фут) по осям X, Y	Вес (фунт/100 кв. футов)
6 × 6 — Ш2,9 × Ш2,9	0,058	42
4 × 4 — Ш2,1 × Ш2,1	0,062	44
6 × 6 — Ш4 × Ш4	0,08	58
4 × 4 — Ш2,9 × Ш2,9	0,087	62
6 × 6 — Ш5,5 × Ш5,5	0,11	80
4 × 4 — Ш4 × Ш4	0,12	85
4 × 4 — Ш5,5 × Ш5,5	0,165	119

Примечание.
