Армопояс на газоблок – Армопояс в доме из газобетона: пошаговая инструкция

В строительной отрасли внедряются прогрессивные технологии, создаются новые материалы. Возросла популярность ячеистых видов бетона, используемых для жилищного строительства. Широко применяется газовый бетон, имеющий множество достоинств. Однако материал обладает недостаточной прочностью и требует усиления, предотвращающего появление трещин. Для устранения проблемы устанавливается армопояс на газобетоне. Это повышает устойчивость стен здания к нагрузкам и прочностные характеристики строения.

Сооружение монолитной железобетонной конструкции по периметру здания позволяет усилить участки, склонные к образованию трещин. Это капитальные стены, воспринимающие нагрузки перекрытия, проемы дверей и окон. Монолитный пояс предотвращает воздействие деформации строения в результате ветровых нагрузок, сейсмической активности, реакции почвы, а также позволяет осуществить крепление под балки перекрытия.

Самостоятельное сооружение армопояса для газобетона требует определенной подготовки, специальных знаний, использования качественных материалов. Остановимся детально на этой технологии, рассмотрим, как залить армопояс.

Армопояс представляет собой конструкцию по всему периметру верхних стен строения из железобетона

Особенности материала

Принимая решение использовать газобетон для возведения стен, следует ознакомиться со свойствами материала и его эксплуатационными характеристиками. Это позволит убедиться в правильности выбора для выполнения строительных работ. Технология изготовления предусматривает формирование в бетонном массиве воздушных ячеек.

Именно благодаря равномерно распределенным в бетонном монолите воздушным полостям, материал обладает повышенными теплоизоляционными характеристиками и применяется для строительства зданий, не нуждающихся в специальном утеплении. Использование газобетона для возведения капитальных стен значительно снижает расходы на отопление помещения.

Газобетон обладает множеством положительных характеристик. Главные достоинства:

• повышенный коэффициент теплоизоляции, позволяющий на 25% уменьшить расходы на поддержание комфортного температурного режима;
• устойчивость к воздействию отрицательных температур, позволяющая материалу сохранять целостность под воздействием многократных циклов замораживания;
• повышенные звукоизоляционные характеристики, затрудняющие проникновение посторонних шумов;
• экологическая чистота материала, не оказывающего отрицательного влияния на здоровье людей;
• возможность ускоренной обработки и резки по газобетону без применения специального оборудования, позволяющая придать материалу требуемую конфигурацию;
• небольшая масса, благодаря которой снижается нагрузка на фундамент и облегчается процесс транспортировки газобетонных изделий;
• невозможность образование плесени, грибка и гниения на поверхности и в глубине массива.

Если армированный пояс на газобетоне создавался непосредственно перед возведением крыши, то поверх него укладывается мауэрлат

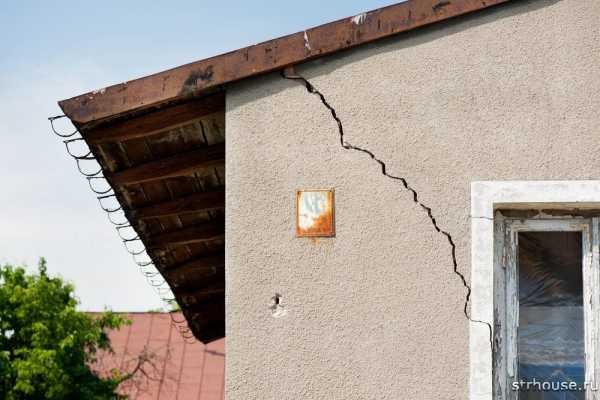

Предотвратить растрескивание газобетонного массива, вызванное уменьшенными прочностными характеристиками, позволяет армопояс для газобетона. Усиление газобетонной конструкции арматурным каркасом и прочным бетонным раствором производится на проблемных участках, нуждающихся в укреплении.

Устройство и назначение

Как устроен армопояс для газобетона? Конструкция представляет замкнутый по периметру здания монолитный контур, изготовленный из бетона марки М300 и стальных арматурных каркасов. Для обеспечения устойчивости здания к воздействию внешних и внутренних факторов, на разных уровнях строения устанавливаются прочные арматурные каркасы. Они предназначены для следующих целей:

1. Компенсации усилий, связанных с усадкой основания.
2. Обеспечения устойчивости строения при пучении почвы.
3. Формирования конструкции, стойкой к воздействию порывов ветра.
4. Усиления опорной поверхности стен, воспринимающих нагрузки от кровли.
5. Обеспечения возможности строительства здания при наклонной поверхности грунта.
6. Сохранения целостности постройки, расположенной в районах с повышенной сейсмической активностью.

Перед тем как сделать армирующий пояс на газобетоне своими руками, необходимо досконально разобраться в том, для чего именно он предназначен и какие важные функции выполняет

Воздействие указанных факторов на газобетонные стены, не укрепленные контуром усиления, способно нарушить целостность здания. Обладая несложной конструкцией, монолитный пояс необходим для здания, возведенного из газобетонного композита.

Чем вызвана необходимость усиления газобетона?

При строительстве зданий имеются определенные конструктивные особенности, вызывающие необходимость выполнить армопояс на газобетоне. Остановимся на этих факторах:

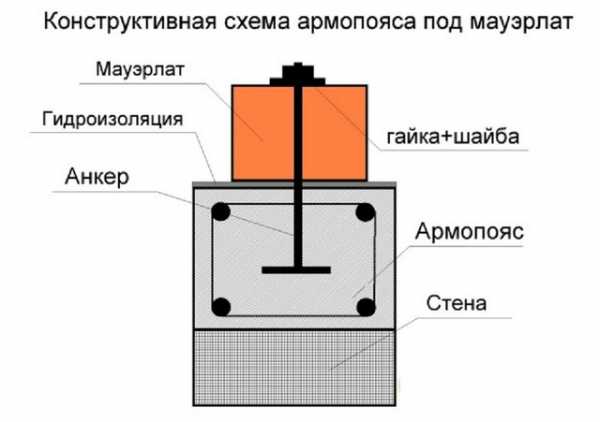

• крепежные элементы, применяемые при установке стропильной конструкции, вызывают локальное воздействие на опорную поверхность, которая склонна к образованию трещин, нарушающих целостность массива;
• опорная конструкция кровли на базе висячих стропил создает распирающие нагрузки, стремящиеся сместить капитальные стены. Монолитный пояс демпфирует распорные усилия и пропорционально распределяет их по верхнему ярусу;
• монолитный усиливающий контур затрудняет усадку стен, по-разному воспринимающих действующие усилия.

Нет необходимости сомневаться, нужен ли армопояс для газонаполненного бетона? Он необходим, так как выполняет важную функцию – компенсирует нагрузки, обеспечивая целостность строения.

Нужно отметить, что он также способствует равномерному распределению всех возможных нагрузок вдоль стены

Проблемные участки

Для укрепления нагруженных участков формируется армопояс на газобетоне. Усиливающий контур выполняется на разных уровнях. Остановимся на зонах, требующих армирования:

1. Участок между фундаментом и первым рядом газобетонной кладки подвержен значительным усилиям от стены здания и перекрытия. Высота армопояса составляет 40 см, что позволяет пропорционально распределить нагрузку, передаваемую массой строения на основание.

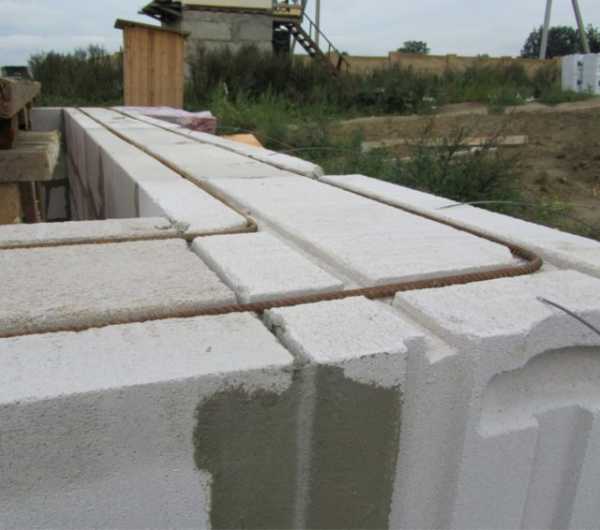

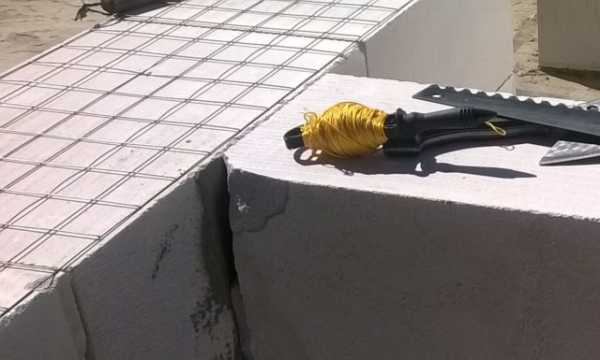

2. Армирование газобетона выполняется каждый 4 блок стальной сеткой или арматурными прутьями.
3. Опорная поверхность капитальных стен, являющаяся основой под балки перекрытия, воспринимает массу кровли. Для усиления применяются стальные прутки диаметром 12 мм, объединённые в замкнутый армирующий контур, распределяющий по периметру здания усилия от опорной конструкции крыши.
4. Проемы для дверей и окон требуют прочного армирования. Их усиление осуществляют стальными стержнями диаметром 10 мм, размещенными в пазах газобетонных блоков. После установки прутьев пазы бетонируют, обеспечивая прочность проемов, воспринимающих массу кладки.

Однозначно квартира! Комфорт, уют и тепло, вокруг люди и инфраструктура 100 ( 4.03 % )

Только частный дом! Вокруг тишина, покой, много места и мало людей! 1173 ( 47.28 % )

Зачем выбирать что-то одно? В городе квартира, а за городом — частный дом. 1128 ( 45.47 % )

Я — свободный Гражданин Планеты Земля! Мне не нужна рукотворная клетка! 80 ( 3.22 % )

Назад

Правильно выполненный армопояс на газобетоне укрепляет проблемные участки, повышает прочность и ресурс эксплуатации здания.

По своей конструкции он должен быть неразрывным и монолитным, так как только благодаря ему увеличивается сила сопротивления стены к разного рода нагрузкам

Необходимые инструменты

Для устройства армопояса на газобетоне подготовьте:

• «болгарку», необходимую для нарезки арматуры;
• штроборез, предназначенный для выполнения каналов под укладку прутков;
• рулетку, уровень треугольник, используемые при замерах;
• оснастку для изгибания стальных стержней;
• крючок для вязания проволокой стальной арматуры;
• бетоносмеситель, позволяющий приготовить бетонный раствор для заливки пояса усиления.

Применяемые материалы

Чтобы армировать газобетон подготовьте необходимые материалы:

1. Сетку из стальных прутков диаметром 4 мм, образующих квадратные ячейки 5х5 см. Укрепление производят, закрепляя сетку на газобетонной поверхности. Затем сетку цементируют, нанося слой раствора. Чтобы не допустить коррозии, сетка должна полностью находиться в цементном составе.
2. Арматурные стержни диаметром 10–14 мм, сечение которых соответствует нагрузкам. Укрепление производится арматурой, расположенной в пазах, выполненных штроборезом. После размещения в полостях прутков, их цементируют. Угловые элементы армируют аналогичным образом, выполняя паз радиусной формы.

Потребуется также цементный раствор для заливки армирующих элементов, бетон для заливки пояса под балки перекрытия и вязальная проволока, используемая при изготовлении каркасов.

Заливая армопояс на газобетоне важно помнить то, что это необходимо сделать за один раз

Технология работ

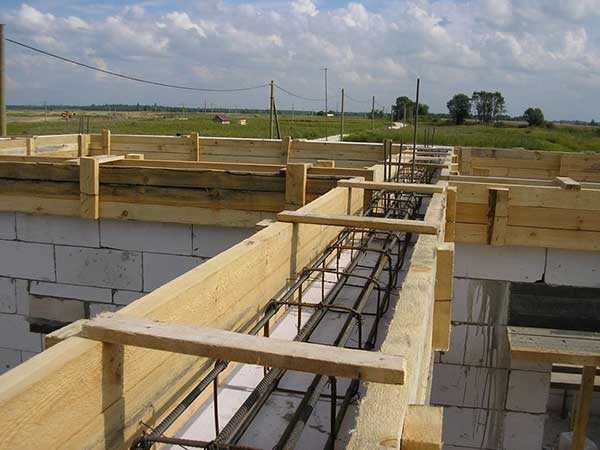

Рассмотрим, как сделать армопояс – опору под балки перекрытия. Вначале подготовьте опалубку – деревянный каркас, выполненный из досок, надежно зафиксированных к стенам. Размеры опалубки подберите так, чтобы высота армопояса составила 30 см, а ширина соответствовала толщине стен.

Этапы работ по изготовлению опалубки:

• подготовьте и нарежьте доски толщиной 3–4 см;
• сбейте щиты необходимых размеров;
• закрепите боковые поверхности опалубки к газобетонным стенам;
• установите в верхней части деревянной конструкции поперечные бруски с интервалом 0,8–1 м.

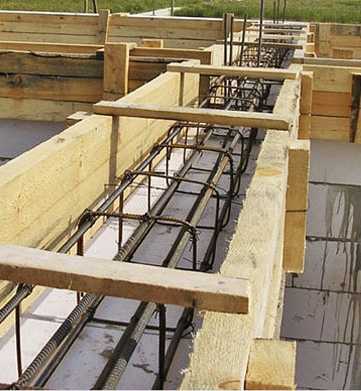

Можно приступать к изготовлению и установке в опалубку арматурного каркаса, выполняя работы в приведенной последовательности:

1. Подготовьте арматуру диаметром 8–12 мм.
2. Уложите параллельно (по длине опалубки) на подставки 2 стержня.
3. Соедините с помощью вязальной проволоки нижний уровень.
4. Установите вертикально расположенные опорные прутки верхнего яруса, обеспечивая интервал 0,5 метра.
5. Прикрепите продольные стержни верхнего уровня, зафиксировав поперечной арматурой аналогично нижнему ярусу.

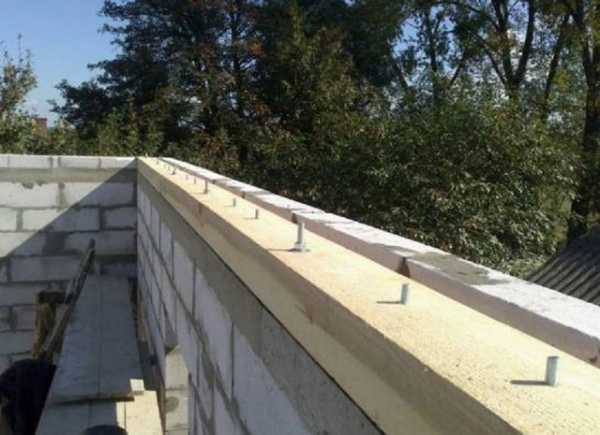

6. Установите вертикально (интервал 0,6 м) резьбовые шпильки для фиксации опор перекрытия.

Следует отметить, что армопояс является обязательной конструкцией при строительстве дома из газобетонных блоков

Надежно закрепив опалубку и установив в ней на подставки армированный каркас, приступайте к бетонированию. Выполнение мероприятий по бетонированию производите по следующему алгоритму:

• подготовьте бетонный раствор марки М300 или выше, используя портландцемент, просеянный песок, мелкий щебень и воду. Осуществляя смешивание, обеспечьте концентрацию песчано-цементной смеси 3:1;
• заливку производите непрерывно, это обеспечит прочностные характеристики бетонного монолита;
• уплотните бетонный массив, используя арматуру или глубинный вибратор для бетона, что обеспечит выход воздуха и исключит образование полостей;
• обеспечьте неподвижность бетонного состава, увлажняйте поверхность при повышенной температуре;
• постелите полиэтилен, затрудняющий испарение влаги;
• демонтируйте опалубку после окончательного твердения бетонного массива на протяжении четырех недель.

Соблюдение приведенной последовательности технологических операций позволит сформировать армопояс на газобетоне, являющийся надежной основой под балки перекрытия. После приобретения бетоном эксплуатационной прочности приступайте к установке элементов перекрытия, стропильной системы и монтажу крыши.

Заключение

После ознакомления с материалом статьи, не возникнет вопрос, нужен ли армопояс для повышения прочностных характеристик здания из газонаполненного бетона. Это проверенное временем конструктивное решение, помогающее строителям обеспечить устойчивость и долговечность зданий. Важно придерживаться технологии, использовать качественные материалы, при необходимости, проконсультироваться с профессиональными строителями.

На сайте: Автор и редактор статей на сайте pobetony.ru
Образование и опыт работы: Высшее техническое образование. Опыт работы на различных производствах и стройках – 12 лет, из них 8 лет – за рубежом.
Другие умения и навыки: Имеет 4-ю группу допуска по электробезопасности. Выполнение расчетов с использованием больших массивов данных.
Текущая занятость: Последние 4 года выступает в роли независимого консультанта в ряде строительных компаний.

pobetony.ru

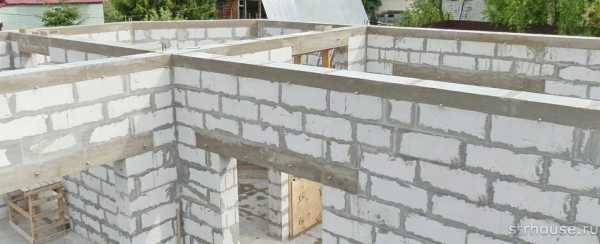

Армопояс в доме из газобетона

Армопояс (или армирующий пояс, как его еще называют) это армированная монолитная конструкция, полностью повторяющая контур несущих стен дома по периметру и служащая для их укрепления и правильного перераспределения нагрузок. Заливка армопояса в доме из газобетона является необходимым условием, гарантирующим прочность постройки. О его устройстве, утеплении и армировании мы поговорим подробно в сегодняшней статье.

Что такое армопояс и зачем он нужен

Если рассматривать прочностные характеристики таких материалов как газобетон, пенобетон, арболит и кирпич, то станет ясно, что сами по себе эти материалы достаточно хрупкие, поэтому при точечном воздействии на них большой нагрузки, они могут легко разрушиться.

В процессе возведения дома нагрузка на его стены постепенно возрастает как с верхней части, так и с нижней, в виде подвижек грунта и неравномерной усадки. Завершающий элемент – крыша – также оказывает значительное поперечное (распирающее) давление на стены. Отсутствие армирующего пояса в таком случае может привести к появлению трещин в стенах дома, а также к их полному разрыву и разрушению.

Армопояс, формируя жесткий каркас и связывая все стены воедино, принимает на себя нагрузки от верхних этажей и крыши и равномерно распределяет их по всему периметру. Заливка армированного пояса нужна в местах повышенной сейсмической активности, а также при условии дополнительных серьезных нагрузок на здание.

При возведении одноэтажных газобетонных домов, к заливке армопояса приступают после окончательного возведения стен, перед монтажом кровли. В этом случае, как правило, в армопояс закладываются шпильки, к которым крепится мауэрлат крыши. Это позволяет жестко «привязать» крышу к коробке дома.

Если в доме больше одного этажа, то армопояс заливается после возведения каждого последующего этажа под плиты перекрытия и в завершении, перед монтажом кровли.

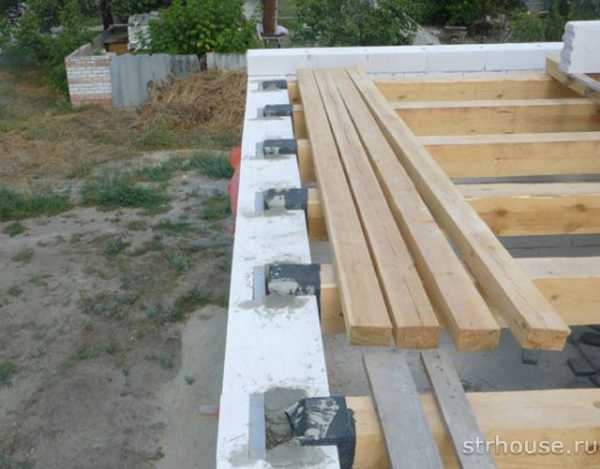

Нужен ли армопояс под деревянные перекрытия

Как сказано выше, армопояс нужен для правильного распределения нагрузки от  тяжелых перекрытий на стены здания. Но что, если в качестве перекрытия в доме используются не железобетонные плиты или монолитный бетон, а обычные деревянные балки, вес которых в разы меньше бетона?

При строительстве домов из газобетона часто можно встретить такой подход, когда стены возводятся без использования армирующейй конструкции. В таком случае деревянные балки перекрытия монтируются непосредственно на газобетонные блоки, а торцы балок, как правило, выходят наружу.

Без воздействия больших нагрузок такой подход может быть оправданным, но в большинстве случаев отсутствие армопояса в таких домах является признаком отсутствия проекта строительства. Такое строение может простоять десятилетиями без повреждений, но при превышении стандартных нагрузок, локальное давление бруса на газобетон может привести к образованию трещин и его разрушению.

Как сделать армопояс в доме из газобетона

Перед тем, как начинать строительство дома, важно помнить, что армопояс – это железобетонная конструкция, поэтому после его монтажа бетону нужно минимум 28 дней для того чтобы высохнуть и набрать марочную прочность. Поэтому важно правильно спланировать ход строительства, чтобы технологические паузы (которых будет столько, сколько армирующих поясов в вашем доме) не нарушили ход строительства.

Ширина армопояса, как правило, выбирается равной ширине газобетонного блока, но здесь есть свои особенности. Застывший бетон является серьезным мостиком холода, приводящим к утечкам тепла из дома, поэтому необходимо предусматривать терморазрыв, который будет отсекать поступление холода извне.

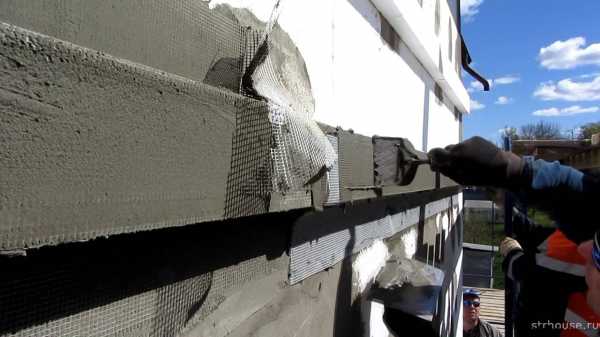

В случае, если утепление дома из газобетона будет производиться снаружи по технологии мокрого фасада, то сам утеплитель будет являться терморазрывом, защищающим строение от теплопотерь.

Если же утепление фасада не планируется, либо предусмотрен фасад с вентзазором, тогда утепление армопояса необходимо производить непосредственно при его заливке. В этом случае минеральный утеплитель, либо пенополистирол или пенопласт укладываются в опалубку рядом с арматурой ближе к внешней стороне дома, уменьшая ширину армопояса примерно на 5 см.

Опалубка для армопояса

Первый этап создания армопояса в доме из газобетона — монтаж опалубки. На этом же этапе нужно предусмотреть, какой будет высота армопояса, с этим учетом и подбирается ширина досок для опалубки. Стандартная высота армирующего пояса составляет 10-20 см и схожа с высотой стандартного газобетонного блока.

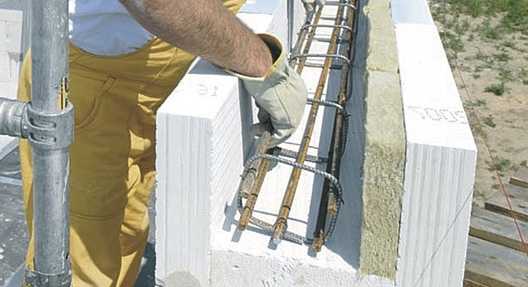

В устройстве опалубки армирующего пояса есть два принципиально разных подхода. В первом случае в качестве опалубки могут использоваться специальные U-образные блоки заводского производства, которые представляют собой обычные газобетонные блоки с выбранными полостями в виде буквы U.

Ряд таких блоков кладется на стеновые блоки по обычной схеме, в них укладывается арматура и заливается бетон. После высыхания получается готовый армопояс, который, ко всему прочему, защищен от образования моста холода внешним слоем газобетона. Толщина внешней стенки в таких блоках толще внутренней, что придает таким ей свойства теплоизоляции.

Такие блоки достаточно дороги, поэтому часто на стройке используются обычные газобетонные блоки с вручную сделанными пазами по размерам U-блоков, благо газобетон легко поддается обработке специальной пилой по газобетону.

Второй случай – традиционная опалубка из досок или деревянных щитов, как для ленточного фундамента. Она монтируется из доcок, толщиной от 20 мм или из листов фанеры. Обычно нижний край опалубки напрямую крепится с двух сторон к газобетону, а сверху она скрепляется между собой деревянными брусками с шагом 60-100см.

Обязательным условием в таком случае является выравнивание опалубки для армопояса по уровню во всех плоскостях, так как залитый армирующий пояс будет являться основанием для плит перекрытия, либо для мауэрлата крыши.

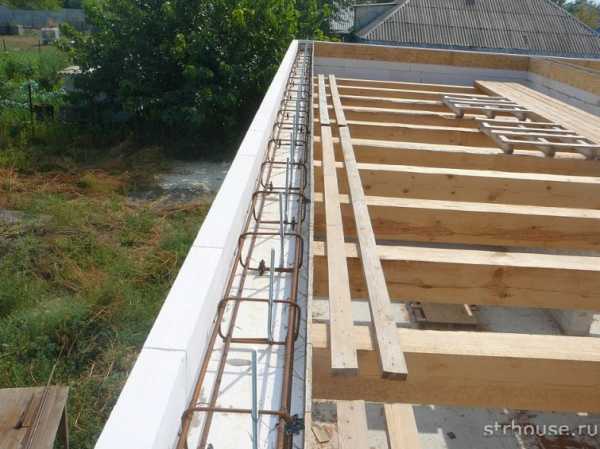

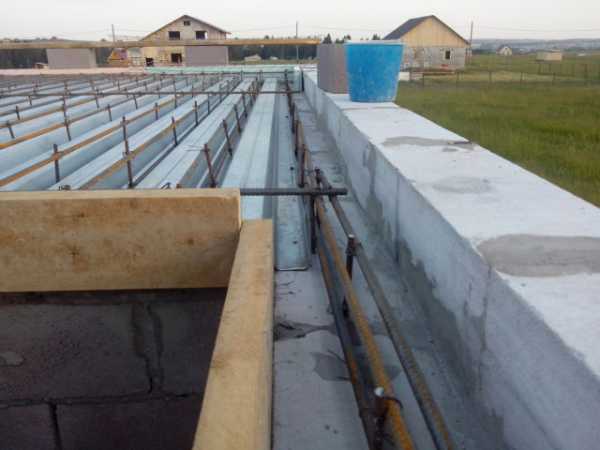

Армирование армопояса

На данном этапе необходимо сделать силовой металлический каркас армопояса, который придаст основную прочность всей конструкции. При армировании армопояса есть несколько основных правил, которым необходимо следовать:

• Армирование должно производиться по всей длине армирующего пояса без разрывов;
• Конструктивно арматурный каркас выполняется в два слоя по два прута арматуры диаметром 10-12мм;

• Размер каркаса выбирается так, чтобы со всех сторон было как минимум 5см защитного слоя бетона;
• Не допускаются стыки арматурных прутов между собой. Нахлест продольных прутьев друг на друга должен быть 80-100см;
• В поперечном направлении каркас связывается арматурой толщиной 6-8мм и с шагом 20-40см;
• Технологически правильно связывать арматуру между собой вязальной проволокой, а не сваркой, так как сварка не является корозийно-устойчивым способом связи металлов, и разрушаясь может нарушить жесткость всего армопояса;
• Не допускаются стыки прутьев в углах армирующего каркаса. Нахлест арматуры в таким местах должен составлять от 30 до 50 диаметров продольной арматуры, то есть 30-50см для арматуры диаметром 10мм.

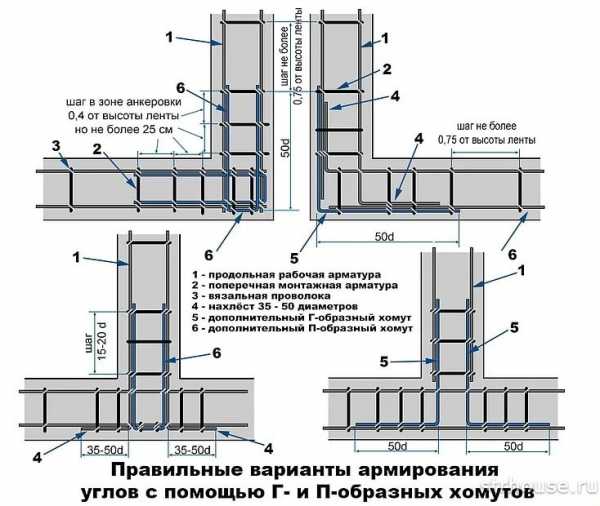

Схемы армирования г-образных углов и т-образных примыканий армопояса показаны на рисунке ниже.

Частой ошибкой начинающих строителей является использование арматуры диаметром свыше 12мм для обычных частных домов. Такой подход ошибочен, так как использование более толстой арматуры уже не ведет к увеличению прочности армопояса, но увеличивает расходы на ее приобретение.

Также рекомендуется использовать фиксаторы для армирующего каркаса. Фиксаторы нужны для того, чтобы при заливке бетона не произошло смещение арматуры и ее оголение. На этом же этапе происходит закладка и фиксация утеплителя в опалубке.

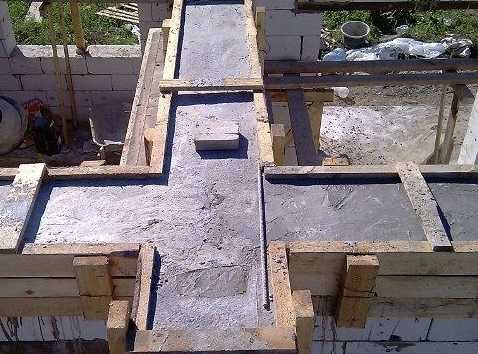

Заливка армопояса

Заливка бетона в опалубку — самый ответственный этап создания армопояса в газобетонном доме. Для заливки армопояса проще всего использовать покупной бетон. Обычно для этой цели используется бетон марок М200 или М250. Его прочности с запасом хватает для частного строительства.

Удобнее всего, если бетон доставляется на объект в миксере вместе с бенононасосом. Бетононасос принимает готовую смесь из миксера и при помощи длинного рукава доставляет его прямо к месту заливки. В противном случае бетон придется доставлять вручную ведрами, что увеличит время заливки и трудозатраты.

То, как происходит заливка при помощи бетононасоса, можно увидеть на видео:

При невозможности использования заводского бетона, его замешивают вручную. В таком случае нужно обращать особое внимание на постоянство соотношения компонентов во всех замесах для получения однородного состава по всей длине армопояса.

Отдельное внимание стоит обратить на то, что армопояс должен заливаться за раз, чтобы избежать разрывов и неоднородностей. При использовании миксера этого достичь легко, но при ручном замесе бетонной смеси, нужно заранее распланировать все этапы заливки, чтобы сделать это за один день.

После заливки бетона в опалубку, нужно произвести вибрирование смеси при помощи специального строительного вибратора. Это позволит вывести наружу весь воздух, который при застывании бетона может стать причиной воздушных раковин, приводящих к потере прочности армопояса. При этом нужно стараться не задевать вибратором арматуру, чтобы не менять ее положения.

После заливки армопояса необходимо время для набора бетоном марочной прочности. Как правило, на это нужно 28 дней. После этого можно приступать к укладке плит перекрытия, либо к монтажу крыши.

Полезные советы при заливке армопояса

• Если армопояс заливается на верхнем этаже перед возведением крыши, то перед заливкой полезно будет заложить в опалубку куски проволоки или стальные резьбовые шпильки с шагом 80-100 см. Они пригодятся для закрепления мауэрлата крыши, который будет надежно крепить крышу к коробке дома.

• В теплое время года влага интенсивно высыхает. Поэтому рекомендуется накрыть армирующий пояс полиэтиленовой пленкой для предотвращения быстрого высыхания. Помните: для правильного набора прочности бетона, ему необходимо создать соответствующие условия по температуре и влажности.Также в жаркие периоды можно периодически поливать водой конструкцию. Через неделю можно размонтировать опалубку и дать армопоясу высохнуть полностью.
• Не экономьте на качестве бетона, утеплении и арматуре. От того, какие именно материалы будут использоваться в строительстве, зависит в конечном итоге качество готового армирующего каркаса.

Надеемся, что материал статьи был полезен. В случае возникновения вопросов, оставляйте их в комментариях, постараемся найти ответ вместе.

Помогла статья? Оцените ее

strhouse.ru

Устройство армопояса в доме из газобетона

При строительстве дома из газосиликатных блоков необходимым условием является изготовление армопояса из бетонного раствора. Армопояс для газобетона представляет собой монолитный слой бетона, равномерно распределенный по всему периметру стен дома. Такая конструкция на порядок повышает надежность стены из газобетона и всего строения. Для одноэтажного дома армопояс рекомендуется делать в средней части стены и под крышей, а для двухэтажного — между этажами и под крышей.

Для чего нужен армопояс в доме из газобетона

Многие начинающие строители до конца не понимают, зачем нужен армопояс для стен дома. Особенно, если строение одноэтажное. На самом деле, необходимость его возведения исходит из следующих причин:

• Пояс связывает воедино всю конструкцию, являясь своеобразным ребром жесткости. Тем самым повышается сопротивляемость здания ветровым нагрузкам, сейсмической активности, подвижкам грунта в районе застройки, усадке строительного материала. Без наличия такого усиления повышается вероятность образования трещин на стенах.
• Вся нагрузка на стены распределяется равномерно, что продлевает эксплуатационный ресурс дома.
• Благодаря армопоясу появляется возможность изготавливать оконные и дверные проемы любой ширины.
• Закрепить стропильную систему на крыше необходимо очень надежно, а газоблоки этого обеспечить не могут.

Размеры армопояса

Размеры армопояса зависят от габаритов самой стены:

• Армопояс проходит по всему периметру здания, в том числе по внутренним стенам.
• Высота армопояса может быть меньше или равна высоте газоблока. Не рекомендуется делать ее более 30 см. Это неоправданный расход средств при одинаковой степени защиты. К тому же, будет наблюдаться повышенная нагрузка на стены.
• Толщина армопояса для газобетона может равняться толщине стены, а может быть, меньше.

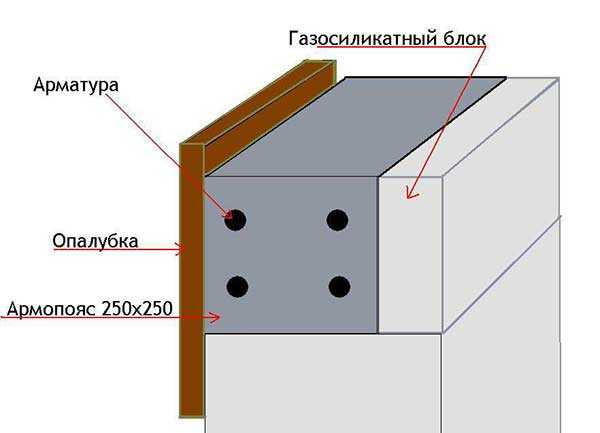

• Рекомендуется сечение армопояса делать квадратным. Существует правило сопромата: квадратное сечение является более стойким к механическим нагрузкам, нежели прямоугольное.

Варианты изготовления армопояса

Некоторые строители, в целях экономии, делают армопояс из кирпича. Он представляет собой 4–5 рядов кирпича, между которыми проложена арматура или арматурная сетка. Поскольку кирпичный пояс по прочности уступает бетонному, его можно применять для строительства небольших построек или хозблоков.

Разберем, как правильно сделать армопояс по газобетону методом монолитной заливки. Существует несколько вариантов изготовления армопояса, которые приводятся ниже:

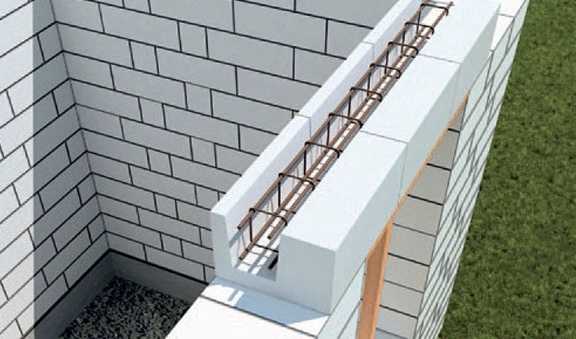

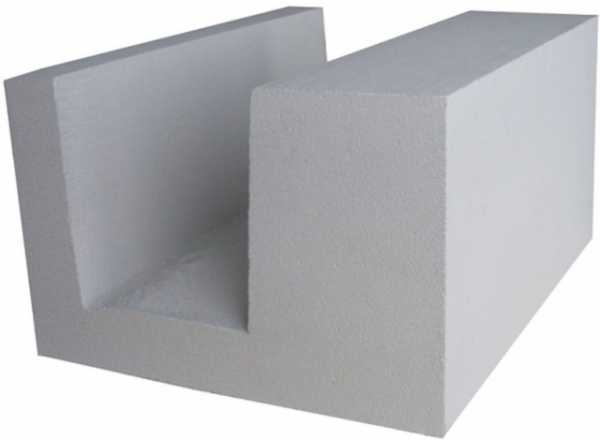

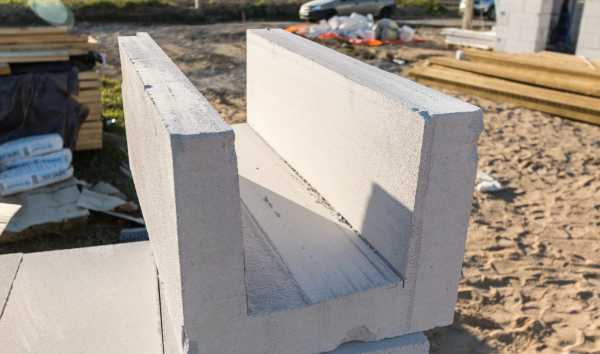

Использование готовых U-блоков

Такие изделия имеются в продаже. В сечении каждого U-блока имеется вырез, куда закладывается арматура и заливается бетон. Толщина одной стенки составляет — 10 см, а второй — 5 см. U-блоки устанавливаются на обычный клей для газобетона вначале по углам стены, а затем соединяются в один ряд. Блоки ставятся более толстыми сторонами на наружную стену строения.

Над дверными и оконными проемами монтируются деревянные перемычки, которые крепятся вертикальными подпорками. Перемычки должны находиться на одном уровне с верхом предыдущего ряда газоблоков.

Данный способ отличается легкостью и быстротой монтажа, но не обладает популярностью ввиду дороговизны U-блоков. Как вариант, можно самостоятельно изготовить U-блоки, вырезав в них ножовкой средние части.

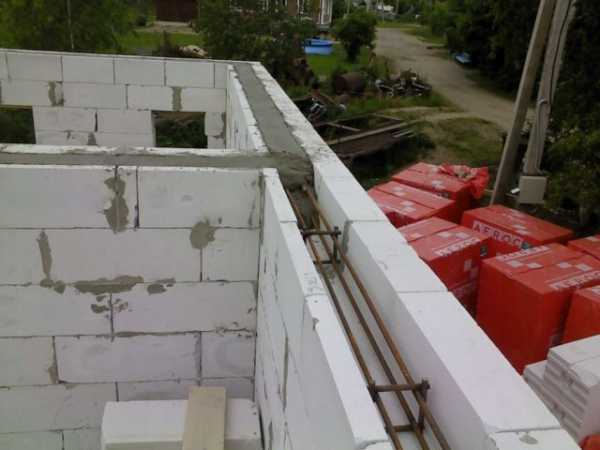

Использование доборных блоков

Можно использовать для изготовления армопояса доборные блоки разной толщины. Для наружных стен используются заготовки толщиной — 10 см, а для внутренних — 5 см. Они устанавливаются на клей сверху предыдущего ряда. К наружным блокам должен примыкать утеплитель. В промежуток между блоками укладывается арматурный каркас и заливается бетон.

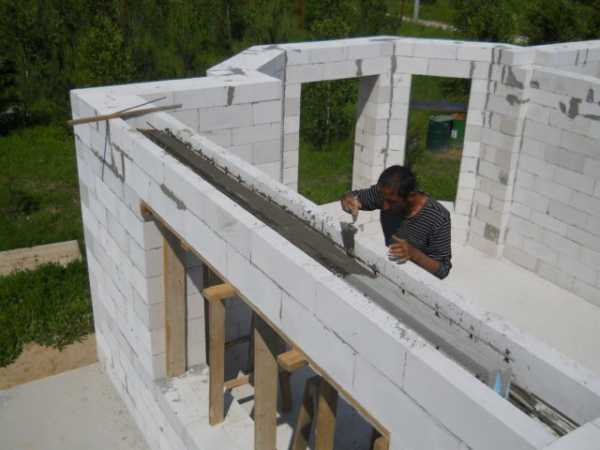

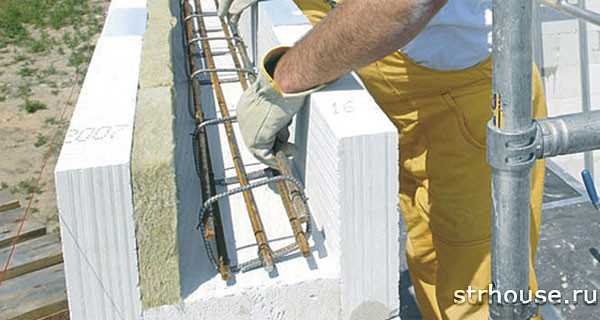

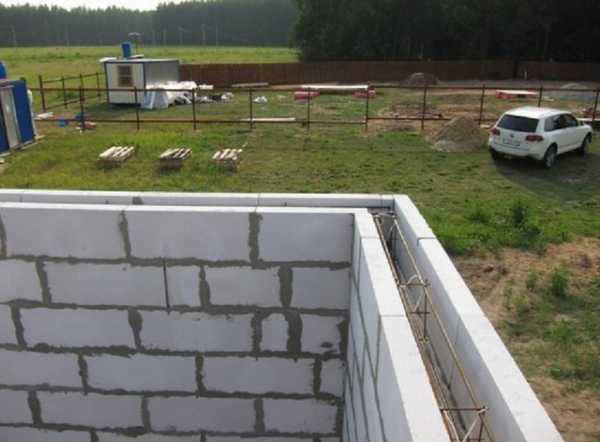

Вариант с односторонним доборным блоком

Применяются доборные блоки толщиной 10 см. Они устанавливаются на клей с наружной части стены. Непосредственно около блоков вставляются листы экструдированного пенополистирола толщиной 5 см. Они необходимы для уменьшения теплоемкости армопояса, во избежание появления мостиков холода. С внутренней стороны стены монтируется опалубка. В получившейся нише делается арматурный каркас, после чего в нее заливается бетонный раствор.

С наружной стороны дома бетонный пояс не будет виден, поэтому можно выполнять любую внешнюю отделку одним и тем же материалом.

Применение двухсторонней опалубки

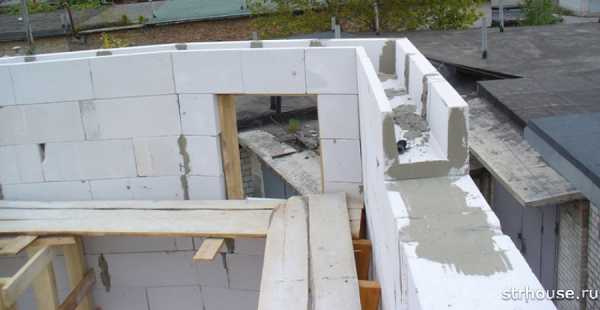

Опалубка устанавливается с обеих сторон стены. Внутрь опалубки, вплотную к ее наружной стороне, вставляется слой утеплителя. После этого монтируется каркас из арматуры, а затем производится заливка бетона внутрь опалубки. После застывания бетона и снятия опалубки утеплитель необходимо заделать. Чаще всего это делается совместно со штукатуркой стены или ее отделкой листами пенопласта.

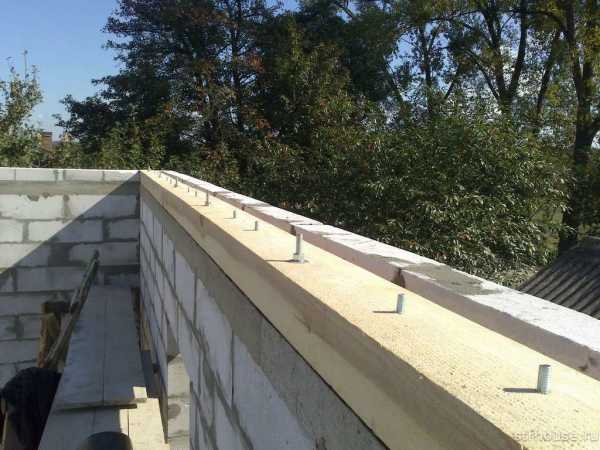

Как сделать опалубку для заливки бетона

Если хотя бы одна сторона армопояса выходит наружу здания, требуется возведение обязательной опалубки. Она может изготавливаться из ровных досок, OSB, листов фанеры, ламинированных плит ДСП. Крепится опалубка непосредственно к газобетонным стенам при помощи саморезов по дереву. Если применяются доски, то необходимо предусмотреть наличие вертикальных перемычек, обеспечивающих жесткость конструкции.

Совет: верх опалубки должен быть идеально ровным, чтобы слой бетона был одинаков по своей толщине. Тогда ряд блоков, который будет на него укладываться, не изменит геометрию стены дома.

Поверху опалубки крепятся горизонтальные перемычки, фиксирующие ее с обеих сторон. Перемычки прикручиваются саморезами или прибиваются гвоздями через каждые 80–100 см.

Если слой утеплителя выходит на внешнюю стену дома, а отделка стены пока что не предусмотрена, его можно замаскировать. Для этого опалубку устанавливают не заподлицо со стеной, а непосредственно на стену. После снятия опалубки остается впадина глубиной около 3 см, чего вполне достаточно для слоя отделочного материала.

Совет: опалубка устанавливается сразу по всему периметру стен. Тем самым обеспечивается заливка армопояса за 1 заход.

Армирование бетона

Для повышения прочности и жесткости бетонного слоя необходимо выполнить его армирование. Для этого используется металлическая или стекловолоконная арматура сечением 8–12 мм. Обычно достаточно четырех прутов арматуры, уложенных вдоль стен. Арматура связывается между собой вязальной проволокой через каждые 50 см с формированием квадратного или прямоугольного каркаса. Сварку для соединения прутов применять не рекомендуется, так как металл быстро начнет ржаветь даже внутри слоя бетона именно в проваренных местах.

Армирующий каркас не должен лежать на газобетоне. Его нужно приподнять над ним примерно на 3 см. Для этого используются специальные пластиковые фиксаторы для арматуры. Удобнее выполнять вязку каркаса внутри опалубки.

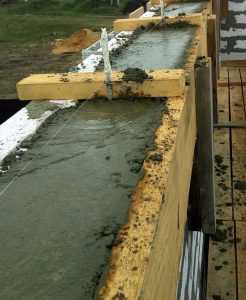

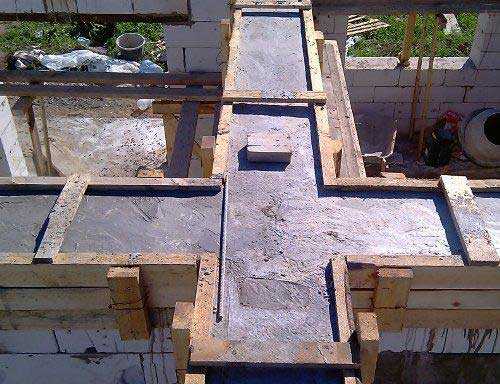

Заливка армопояса

Рассмотрим, как правильно залить армопояс бетонным раствором. Для этого рекомендуется использовать бетон М200 или выше. Его можно купить в уже готовом виде или изготовить самостоятельно из песка и цемента марки М400. При самостоятельном изготовлении следует придерживаться пропорций раствора:

• Цемент — 1 часть.
• Песок — 3 части.
• Щебень — 5 частей.
• Вода — до густоты.
• Пластификатор — по рекоммендации производителя.

Бетонный раствор перемешивается вручную или при помощи бетономешалки. После этого раствор заливается внутрь опалубки. Используя металлический штырь, бетон уплотняется с удалением из него пузырьков воздуха.

Совет: заливать армопояс рекомендуется за один заход, чтобы не допустить расслоения нескольких слоев бетона. Если такой возможности нет, то на поверхности залитого слоя устанавливают деревянные перемычки. После их снятия поверхность бетона увлажняют, а затем продолжают заливку.

Примерно через 5 дней бетон окончательно застынет. Опалубку можно будет снять. В течение этих дней армопояс желательно поливать водой для придания бетону повышенной прочности.

Особенности бетонного пояса под мауэрлат

О необходимости обустроить армопояс на газобетоне между этажами мы поговорили. А нужен ли такой слой бетона снизу чердачного перекрытия? Не будет ли слишком громоздким дом с несколькими поясами? Мауэрлат нельзя крепить непосредственно к ряду газоблоков, так как данный материал не отличается повышенной прочностью. От воздействия ветровых нагрузок крепления просто расшатаются, а брус сместится со своего места.

Кроме того, будут укреплены стены, что исключит появление на них трещин. 2 бетонных пояса не слишком утяжелят всю конструкцию, поэтому можно не беспокоиться за сохранность стен. Следовательно, армопояс необходим, но имеет свои особенности.

Армопояс под мауэрлат может отличаться своими габаритами в меньшую сторону, так как несет меньшую нагрузку. Кроме того, для усиления каркаса пояса часто используется всего 2 арматурных прута.

Мауэрлат должен надежно крепиться к армопоясу. С этой целью, еще до заливки бетонного раствора, поднимают вертикально вверх шпильки с гайками. Деревянный брус мауэрлата крепится к бетону именно этими шпильками и сверху фиксируется гайками.

Других отличий у такой конструкции не имеется.

Сделанный по всем правилам бетонный армопояс обеспечит зданию из газобетона прочность и долговечность, предотвратит появление трещин на стенах, позволит сделать надежную крышу. Потратив на изготовление усиленного бетонного пояса 2–3 дня, вы продлите срок эксплуатации дома в несколько раз.

kamedom.ru

особенности устройства, технология усиления кладки

В промышленном и жилищном строительстве используются различные виды материалов, в том числе пористые бетоны. Популярная разновидность ячеистых бетонов – газобетон, обладающий комплексом достоинств. Однако без специального усиления он подвержен растрескиванию, что связано с пониженной прочностью. Для решения проблемы сооружается армопояс на газобетоне. Эта конструкция позволяет повысить устойчивость несущих элементов здания к нагрузкам, а также повысить прочность строения. Рассмотрим особенности укрепляющего пояса, разберемся с технологией.

Какими свойствами обладает газобетон

Отдавая предпочтение газонаполненному бетону, следует тщательно проанализировать его свойства и изучить технические характеристики. Особенности материала связаны с технологией изготовления. При производстве газобетона в глубине массива равномерно формируются воздушные поры. Эта особенность распределения воздушных полостей положительно влияет на теплоизоляционные свойства материала. Газобетонные стены не требуют специальной теплоизоляции и позволяют уменьшить затраты на поддержание в помещении комфортной температуры.

Преимущества использования при возведении зданий газонаполненного бетона по достоинству оценили профессиональные строители.

Материал отличается:

• повышенными теплоизоляционными свойствами. Они позволяют значительно снизить общий уровень затрат на обогрев помещения в зимнее время;
• стойкостью в условиях температурных перепадов. Стройматериал не растрескивается при глубоком замораживании и дальнейшем оттаивании;
• повышенным коэффициентом звукоизоляции. Ячеистая структура создает надежный звуковой барьер;
• экологичностью. В процессе изготовления применяется экологически чистое сырье, не влияющее на здоровье окружающих;
• хорошей обрабатываемостью. Не требуется специальный инструмент и оборудование для придания блокам необходимой формы;
• уменьшенным весом. Легкие стены из газобетона не оказывают повышенной нагрузки на основание возводимого здания;
• устойчивостью к развитию грибковых колоний и плесени. В толще газобетона и на его поверхности не образуются болезнетворные организмы.

Главным минусом пористого стройматериала является незначительный запас прочности, для повышения которого оборудуется армопояс на газобетоне. Проблемные зоны укрепляются силовым каркасом, который заливается бетонной смесью.

Особенности устройства армопояса для газобетона

В лексиконе профессиональных строителей довольно часто употребляется термин «армопояс». Частные застройщики не всегда имеют представление, как выполняется армопояс для газобетона и что он собой представляет. Это мощная конструкция замкнутой формы, повторяющая контур строения.

Она формируется на основе доступных стройматериалов:

• арматурной решетки. Стальные прутки сечением 0,8–1,2 см связываются вязальной проволокой в каркас, повышающий прочность бетона при деформации. Силовая конструкция включает продольно расположенные стержни увеличенного диаметра. Они образуют пространственную конструкцию при соединении с квадратными или прямоугольными перемычками, расположенными перпендикулярно. Не допускается применение сварки, ослабляющей прочность конструкции;
• бетонного раствора повышенной прочности марки М350 и выше. Он готовится на основе щебеночно-песчаной смеси и портландцемента, перемешанных в стандартном соотношении – 1:3,5. Готовым составом заполняется опалубочная конструкция, в которой жестко установлен арматурный каркас. В результате непрерывной заливки и тщательной трамбовки формируется усиленный пояс. Он предотвращает разрушение здания и укрепляет конструкцию.

Для обеспечения требуемого запаса прочности должна соблюдаться высота армопояса. Конструкция опалубки позволяет придать бетонному поясу необходимую форму и гарантировать соблюдение его размеров.

Для опалубки применяются:

• строганные доски. Они сбиваются в щитовые элементы, которые фиксируются с помощью перемычек и проволоки;
• полистирольные плиты. Свойства материала, который формирует неразборную опалубку, позволяют улучшить теплоизоляцию;
• газобетонные блоки П-образной конфигурации. Используя готовые элементы можно значительно ускорить сборку опалубки.

Принимая решение о конструкции опалубки, важно обеспечить герметичность, а также повышенную жесткость. Это позволит создать прочный армопояс под балки перекрытия и усилить другие нагруженные зоны. При выполнении работ должны быть выдержаны ширина и высота армопояса, а также соблюдена технология изготовления. Правильно выполненный пояс усиления укрепляет капитальные стены здания и обеспечивает их целостность, компенсируя значительные нагрузки.

Для чего предназначен армопояс на газобетоне

Обладающий повышенной хрупкостью, газобетон нуждается в дополнительном усилении. На различных стадиях возведения газобетонных стен формируется силовая конструкция с широким функциональным назначением.

Она позволяет:

• создать устойчивое основание для выполнения кладки газобетонных блоков;
• компенсировать усилия, которые передаются стропильными балками;
• предотвратить появление трещин, вызванных локальными деформациями;
• обеспечить равномерное распределение нагрузок на несущие стены;
• свести к минимуму возможность деформации капитальных стен под нагрузкой;
• уменьшить воздействие ветровых нагрузок на несущие стены;
• повысить прочность строений, возведенных в условиях наклонного рельефа;
• предотвратить нарушение целостности зданий в сейсмических зонах;
• повысить прочность строений, на которые воздействует реакция грунта.

Сооружение армирующего пояса положительно влияет на прочностные характеристики и целостность газобетонных конструкций. Для сооружения усиливающего контура своими силами важно тщательно изучить технологию выполнения работ и, при необходимости, проконсультироваться с профессиональными строителями.

Нужен ли армопояс для газобетонных блоков

Необходимость сооружения армирующего пояса на газобетонных стенах обусловлена определенными факторами, которые снижают прочность:

• балки стропил крепятся специальными анкерами к верхней плоскости капитальных стен. В местах крепления они передают локальные усилия, вызывающие появление трещин в газозобетонных стенах;

• кровельная конструкция в виде соединенных под углом стропил создает нагрузки, действующие в горизонтальной плоскости. Армированный пояс воспринимает распорные усилия и демпфирует их;
• капитальные стены здания подвержены неравномерной усадке. Это связано с наличием проемов различных размеров. Усиленный стальной арматурой бетонный пояс сдерживает процессы деформации.

Проанализировав указанные факторы, приходим к выводу, что армирующий контур необходим для укрепления стен, возведенных из газобетонных блоков. Целесообразность усиления несущих конструкций по контуру строения связана с характеристиками газобетона. Он нуждается в усилении и только с помощью армопояса можно обеспечить устойчивость зданий, повысив прочностные характеристики.

Для каких участков необходимо выполнять усиление по газобетону

Блоки, произведенные из газонаполненного бетона, характеризуются пониженной прочностью и требуют специального укрепления с помощью разгрузочного пояса. Оно осуществляется на различной высоте.

В дополнительном усилении армированным поясом нуждаются следующие участки:

• опорная поверхность фундамента здания. Силовая окантовка, расположенная на нижнем уровне, называется профессиональным термином – «ростверк». Он формируется на стадии сооружения фундамента и повторяет контур здания. Силовая окантовка обеспечивает равномерную передачу нагрузок от веса здания, а также воспринимает реакцию почвы;

• газобетонная кладка. Демпфирующий пояс сооружается между газобетонными блоками через каждые четыре ряда. Установка стальных прутков или укладка специальной проволочной сетки повышает устойчивость кладки к влиянию деформационных процессов. Силовая окантовка сооружается путем заливки связующим раствором стальной арматуры;
• опорная поверхность несущих стен. Этот ярус усиления воспринимает нагрузку от перекрывающих панелей, которые контактируют с верхней плоскостью стен. Цельный контур из армированного бетона повышает устойчивость газобетонной конструкции, предотвращая растрескивание. Пояс сглаживает нагрузки, создаваемые плитами перекрытия;
• оконные и дверные проемы. Они нуждаются в дополнительном усилении с помощью стальных прутков сечением 1–1,2 см. Для размещения стержней в газобетонном массиве выполняют специальные пазы. Затем стальные стержни, расположенные в пазах, заливают раствором. Это позволяет повысить прочностные характеристики проемов, над которыми расположены блоки.

Повысить долговечность строения за счет укрепления проблемных зон, можно с помощью специального армированного пояса. Зная, как сделать армопояс, можно самостоятельно выполнить все необходимые работы.

Готовимся соорудить монолитный пояс: что необходимо для работы

Для армирования газобетона необходимо подготовить следующие стройматериалы:

• стальную арматуру сечением 1–1,2 см. Использование прутков увеличенного диаметра позволяет воспринимать значительные нагрузки, обеспечивая целостность газобетона. Стержни размещают в пазах и заливают раствором;

• проволочную сетку с ячейками квадратного сечения размером 50х50 мм. Усиление осуществляют путем укладки сетки на поверхность блоков с последующим нанесением небольшого слоя связующего раствора;
• бетонный раствор. Он применяется для формирования опорного контура на уровне фундамента здания, а также для заливки силового пояса под элементы перекрытия. Раствор готовится с применением портландцемента марки М400.

При выполнении работ потребуется отожженная проволока для вязания арматурных стержней, применяемых для сборки силовых каркасов, а также раствор цемента. Он используется для заливки арматурной сетки при усилении кладки.

Для выполнения работ понадобится следующее оборудование и инструмент:

• бетономешалка;
• болгарка;
• штроборез;
• приспособление для гибки прутков;
• вязальный крючок.

После подготовки инструмента и материалов можно приступать к выполнению работ.

Как сделать армопояс

Рассмотрим технологию усиления кладки:

1. Выполните в газоблоках паз с помощью штробореза.
2. Прирежьте арматуру в размер, используя болгарку.
3. Удалите строительный мусор из полученных канавок.
4. Соберите арматурный каркас и поместите в пазы.
5. Заполните полости раствором цемента, выровняйте поверхность.

Технология выполнения работ довольно проста. Важно использовать качественные стройматериалы и придерживаться последовательности выполнения операций. Это позволит самостоятельно укрепить газобетонные стены.

pobetony.expert

Армопояс для газобетона: инструкция по монтажу

Газобетон – материал теплый, недорогой и простой в укладке. Именно поэтому он считается очень неплохой альтернативой кирпичу. Однако по прочности блоки из такого материала, последнему, к сожалению, значительно уступают. Поэтому кладка стен из этого материала имеет некоторые свои нюансы. Во-первых, она должна производиться на очень надежном фундаменте, во-вторых, при строительстве следует тщательно проверять ровность конструкции. Третьим условием надежности газобетонных стен является устройство сверху по всему периметру железобетонного армопояса. О нем и поговорим в этой статье.

Назначение конструкции

Заливается армопояс для газобетона специально для того чтобы предотвратить растрескивание стен под давлением кровли. Помимо этого данная конструкция используется для более надежного крепления мауэрлата. Одним из недостатков газобетона является то, что он не слишком хорошо удерживает крепежные элементы. Разумеется, устраивать армопояс следует, строго придерживаясь предписанной технологии.

Способы устройства

Сделать армопояс для стен из газобетона правильно и своими руками можно двумя способами – при помощи деревянной опалубки или специальных доборных блоков. Первый вариант заливки сложнее технологически. Устройство конструкции с помощью блоков – процедура очень простая, однако обойдется дороже.

Как сделать армопояс с использованием опалубки?

При таком способе устройства укрепляющей конструкции нужно будет приготовить следующие материалы:

Из инструментов понадобится дрель и ножовка

Высота армопояса составляет обычно 40 см. Поэтому каждую сторону опалубки придется сбивать из двух досок шириной 20см. Вместо досок можно использовать и толстую фанеру.

Важно: Устанавливать опалубку нужно сразу по всему периметру стены. Горизонтальных стыков в бетоне быть не должно.

Paste a VALID AdSense code in Ads Elite Plugin options before activating it.

Крепят щиты опалубки к стенам саморезами, либо просто прибивают элементы длинными гвоздями. Сверху между щитами устанавливают распорки из бруса 40х40, выпиливают распорки одинаковой длины, равной ширине армопояса. Устанавливают их между щитами с шагом в 1.5 метра. Чтобы армопояс на газобетон получился абсолютно ровным, следует придать конструкции жесткости. Для этого противоположные брусья, скрепляющие щиты (они должны выступать над поверхностью примерно на 20см), перехватывают проволокой и скручивают ее железным прутом, плотно придавливая стенки к распоркам.

Совет: С внутренней стороны дома, щит опалубки (изнутри) можно проложить листами пенополистирола. Бетон имеет намного большую степень теплопроводности, чем газобетон и поэтому без утепления, армопояс станет мостиком холода, что ухудшит эксплуатационные характеристики здания. После заливки армопояса и снятия щита опалубки пенополистирол можно будет закрепить к бетону дюбелями-«грибками» или каким-нибудь другим способом.

Заливка

Устраивается армопояс для здания из газобетона с обязательным его армированием. Для придания конструкции большей надежности используется прут 12мм. Каркас из него связывается с помощью вязальной проволоки. Сварку применять не допускается, так как металл внутри бетона быстро начнет ржаветь.

Устанавливается каркас внутрь опалубки на брусочки 30мм или специальные пластиковые подставки. Саму заливку необходимо производить за один раз. Если этого сделать не удается, предварительно заливают слой по всему периметру опалубки без перерывов. Следующий нужно будет залить не позднее чем через 12 часов.

Устройство армопояса с помощью блоков

При таком монтаже армопояса все предельно просто. Блоки устанавливаются на стены в обычном порядке. Далее их центральная пустая часть армируется и также заливается бетоном.

Ну что ж, надеемся, теперь вам понятно, как сделать армопояс для газобетона. Конструкция эта для домов такого типа обязательная. Залить ее, как видите, несложно, стены же при этом получатся гораздо более надежными и долговечными.

Видео по теме «Как сделать армопояс на газобетон своими руками»:

Paste a VALID AdSense code in Ads Elite Plugin options before activating it.

postroju-dom.ru
