Автоматические гаражные ворота: виды, выбор

Главная » Гараж » Как выбрать автоматические ворота для гаража

Наличие автоматических ворот в гараже — совсем не необходимость, но закрывать/открывать ворота под дождем и снегом настолько малоприятно, что поневоле задумаешься об автоматизации этого процесса. Есть несколько способов — автоматизировать уже имеющиеся или установить новые. О том, какими бывают автоматические гаражные ворота, об их устройстве, достоинствах и недостатках и поговорим дальше.

Избавляемся от основного недостатка

Содержание статьи

Ворота для гаража с электроприводом хороши тем, что запирать их механически — при помощи замков или запоров — нет необходимости. Приводы разработаны таким образом, что в закрытом состоянии они блокируют открывание полотна ворот до поступления сигнала от органа управления (кнопки и/или пульта управления). Но автоматические гаражные ворота зависимы от наличия электропитания. Нет света — механизмы не работают. Ни открыть, ни закрыть. Решается проблема двумя способами:

Установкой системы разблокировки, которая позволит открыть/закрыть ворота вручную. Обычно это опция, которую надо заказывать дополнительно, так что будьте внимательны при заказе комплектации.
Автоматические гаражные ворота удобны, а повысить их надежность можно установив резервный источник питания
Наличием источника резервного питания. Чаще всего ставят аккумулятор, от которого, при пропадании питания, работает движок, приводящий в движение полотно ворот. Если проблема пропадания электропитания актуальна, многие обзаводятся электрогенераторами. В этом случае надо гаражные ворота включить в схему резервного питания.

Причем, никто не отрицает возможности установить сразу две системы. Автоматические гаражные ворота можно подключить к источнику резервного питания и, дополнительно, оборудовать системой ручной разблокировки. Это снизит вероятность отказа, практически, до нуля.

Способы управления

Автоматические гаражные ворота любого вида могут иметь управление нескольких типов:

От кнопок, расположенных на прилегающей стене или где-нибудь неподалеку. Не самый лучший вариант, так как для того чтобы открыть/закрыть ворота все равно надо покинуть машину. Часто такой вариант делают в качестве резервного — вдруг пульт дистанционного управления потеряется.
Кнопки для управления воротами могут использоваться как аварийный способ
От пульта дистанционного управления. Автоматические ворота с дистанционным управлением — востребованный вариант. На приводе есть приемное устройство, которое при поступлении сигнала запускает движок ворот в ту или другую сторону (в зависимости от поступившего сигнала). Сигнал передается с пульта дистанционного управления, который может выглядеть как брелок, а может — как небольшой пульт. Этот способ удобен, так как можно включать/выключать привод находясь в зоне действия приемника, расположенного в гараже. Из машины, из дома, находясь во дворе — не важно. Важно, чтобы пульт находился в радиусе действия сигнала. Но тут есть нюансы. Первый — передача сигналов происходит по радио-каналу, то есть, может быть перехвачена. Потому, при выборе, обращайте внимание на способ кодировки и систему безопасности. Второй — у ваших соседей или даже у вас, может быть пульт от другого устройства, работающий на той же частоте. Это приведет к неразберихе. Потому желательно чтобы была возможность изменять частоту, на которой работают пульт управления и приемник. К тому же это повысит надежность системы — вы можете менять частоту по своему желанию.
Пульт ДУ для автоматических ворот — это удобно
От мобильного устройства. Современные запорные системы могут управляться не только от пульта дистанционного управления, но и от мобильного устройства с установленной специальной программой. Обмен сигналами происходит по системе спутниковой связи. Кроме того, что вам не требуется дополнительное устройство (пульт), а только мобильный телефон, вы сможете в любое время отследить состояние ворот. Но такая система дорога, хотя и удобна.

Чаще всего для управления автоматическими гаражными воротами используют пульты дистанционного управления. Они удобны, компактны. Обычно их устанавливают в паре с системой аварийной разблокировки. Чтобы при пропадании электропитания можно было открыть/закрыть ворота вручную (или при помощи ручного ворота).

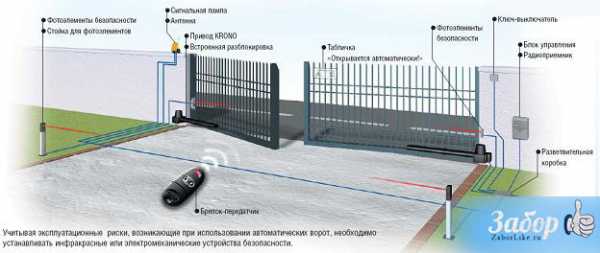

Автоматические распашные ворота

Большинство гаражей оснащены распашными воротами. Да, решение не идеальное, но все привыкли к плюсам/минусам. Если ваш гараж уже имеет такие ворота, их можно превратить в автоматические. Надо выбрать привод, который будет открывать и закрывать створки.

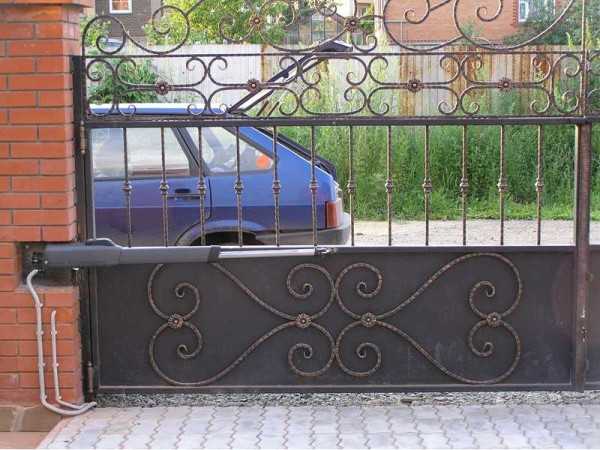

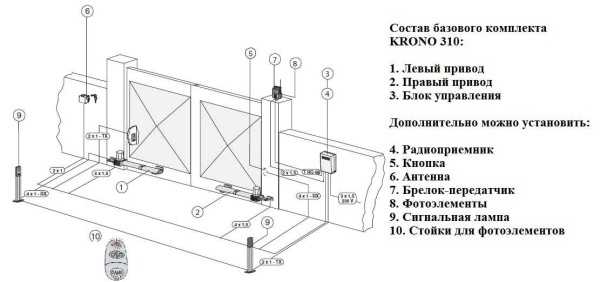

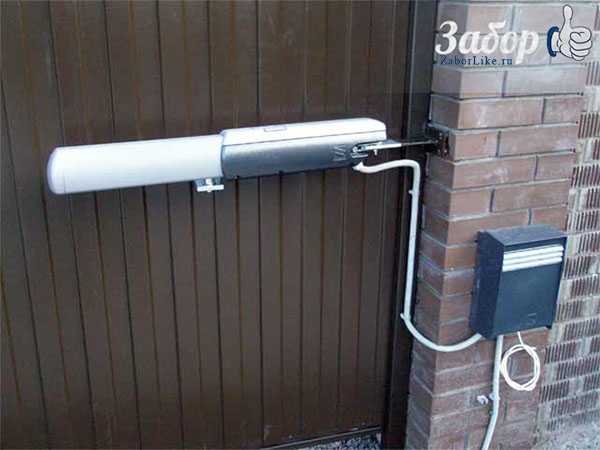

Распашные ворота с электроприводом

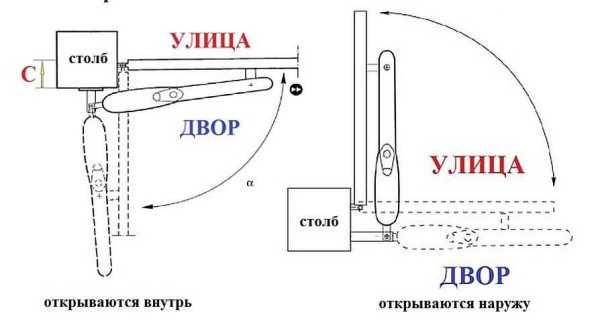

Виды приводов

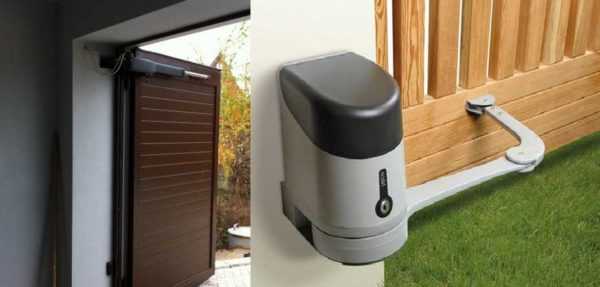

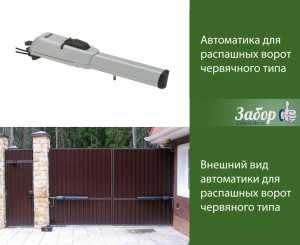

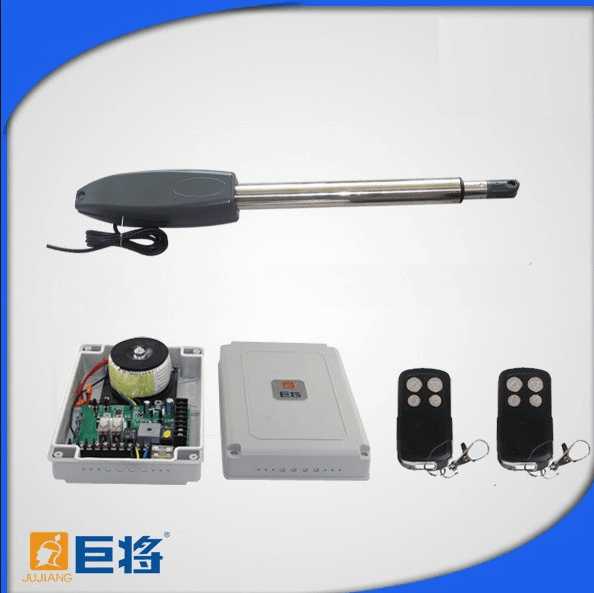

Вообще привод для распашных дверей может быть двух типов — линейный и рычажный. Для ворот выбирают линейные — они более мощные и надежные, могут быть с пультом управления, могут работать от кнопки или иметь двойную систему открывания. Рычажные рассчитаны на меньшие массы и не имеют такого ветрового сопротивления — при сильном ветре сломаются. Ведь им придется удерживать массивное дверное полотно, на которое воздействует ветер.

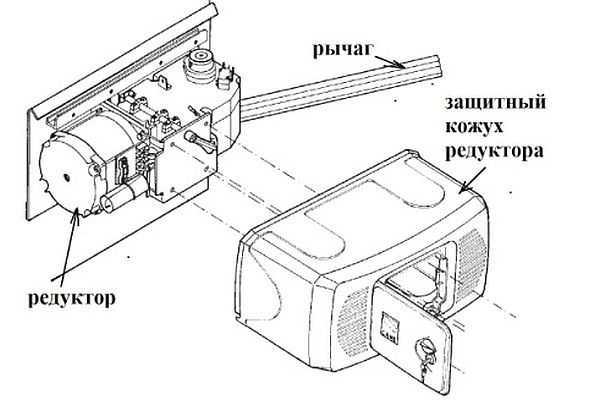

Рычажный тип привода для тяжелых створок не очень надежен

Есть еще подземная система открывания распашных дверей, но для данного случая она абсолютно нерентабельна — стоимость высокая, сложный монтаж, множество проблем с эксплуатацией в осенне-зимний период. В общем, подземный привод ворот для гаража лучше не рассматривать.

Достоинства и недостатки

Распашные автоматические гаражные ворота имеют те же недостатки, что и обычные:

Требуют большого свободного пространства перед гаражом. Причем пространства расчищенного. То есть после снегопада сначала придется расчистить площадку, потому открывать ворота. Смысл в автоматизации в этом случае пропадает.

Есть вероятность повредить авто: поставив его слишком близко к воротам и не удержав створку, не закрепив створки ворот, получить ими «по корпусу» при сильном порыве ветра.

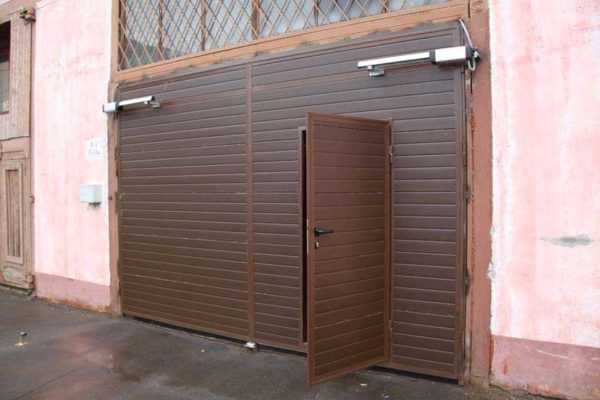

Распашные ворота с электроприводом
Имеют большую парусность, потому при подборе привода надо брать его с солидным запасом — чтобы преодолеть сопротивление ветра и удержать створки на месте.
Обычно представляют собой просто лист металла на раме, то есть , являются «холодными». Можно их утеплить, но это увеличивает и так немалую массу, привод нужен еще более мощный (и дорогой).
Сложно добиться герметичности.

Плюсы распашных автоматических гаражных ворот — простота монтажа привода. Кроме того, можно не покупать привод, а правтоматиспособить гидравлический подъемник достаточной мощности от какого-то устройства. Других плюсов нет.

В общем, распашные автоматические ворота для гаража стоит делать только в том случае, если сами ворота уже стоят и эксплуатируются, а бюджета на приобретение другой системы не хватает.

Подъемно-поворотные

Конструкция подъемно-поворотных ворот для гаража не слишком сложна. Это лист металла во всю ширину проема, который при помощи специального механизма поднимается вверх, в открытом положении фиксируется под потолком.

Подъемно-поворотные автоматические ворота — требуется место под потолком

Виды подъема

Подъемно-поворотные автоматические гаражные ворота есть разных видов — под разные типы дверных проемов, разную массу полотна:

Стандартный тип. Подходит для полотен весом до 870 кг, притолок высотой от 350 мм и выше. Направляющие имеют плавный изгиб с радиусом 381 мм и 305 мм, что обеспечивает минимальную нагрузку на пружины. Такой тип подъема считается надежным.

Низкий тип подъема. Предназначен для притолок высотой от 250 мм до 500 мм (вес полотна не более 870 кг). Для подъема ворот используются специальные радиусные направляющие. Система еще более надежна, чем стандартная.
Высокий тип подъема. Для притолок высотой от 500 мм и выше, максимальная масса полотна — 890 кг. При такой конструкции для открытия требуется намного меньше места, но надежность пониже, чем у предыдущих двух.

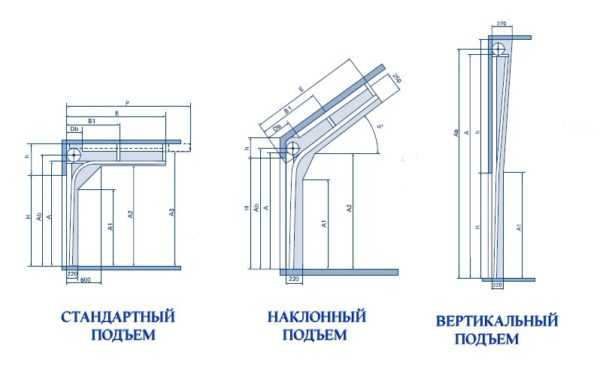

Какие бывают приводы подъемно-поворотных автоматических гаражных ворот
Наклонный подъем. Также используется для невысоких притолок — до 500 мм высотой, идеально подходит под наклонные потолки. Максимальный вес — 1000 кг, направляющие располагаются по периметру конструкции.
Вертикальный подъем. Может устанавливаться на высоких притолоках — при высоте от 500 мм. Как понятно из названия, полотно поднимается вверх. Максимальный вес — 1000 кг, направляющие устанавливаются как можно ближе друг к другу. Характеризуются длительной стабильной работой.

Выбор типа открывания подъемно-поворотных автоматических гаражных ворот во многом определяется параметрами проема, в основном — высотой притолоки и массой полотна. При установки этой системы важно хорошо подготовить проем — выгнать его с точностью до миллиметра, оштукатурить по маякам. В этом случае прилегать полотно будет плотно, проблем с продуванием не будет.

Достоинства и недостатки

Начнем с практической выгоды установки подъемно-поворотного механизма на гаражные ворота по сравнению с распашными (пусть даже и автоматизированными).

Необходимое для открывания ворот место перед гаражом становится значительно меньше.
Работоспособность ворот не сильно зависит от наличия/отсутствия снега перед полотном. Конечно, если у ворот намело сугроб, его лучше откинуть. Мощности механизма может хватить на то, чтобы его сдвинуть, но незачем перегружать его. К тому же мало приятного, если снег будет с полотна валиться на голову, потом — таять в гараже.

Полотно не мешает при выезде.
Общее устройство подъемно-поворотных механизмов
Ворота делают из листа металла без дополнительных подвижных сочленений (сварные швы не в счет). При правильной подготовке проема можно добиться хорошей теплоизоляции.
Есть возможность открывать такие полотна как автоматически (кнопка или пульт управления) или вручную, что неплохо при отключении электричества.
В плоскости можно сделать калитку или окно и это не сильно повлияет на стоимость.
Можно использовать утепленные полотна и нащельники/уплотнители — для отапливаемых гаражей.

В общем и целом такая конструкция намного удобнее, менее проблематична во время эксплуатации, но есть и недостатки.

В совсем низких гаражах такую систему не поставишь.
Большая парусность, что требует большей мощности привода.

Вручную требуются солидные усилия.
Подъемно-поворотные ворота все равно требуют наличия свободного пространства перед гаражом
Во время открывания все-таки требуется перед воротами свободное место, так как нижняя кромка ворот выдвигается вперед. Соответственно, есть вероятность повредить авто, если поставить его слишком близко.
Занимает большое пространство под потолком, по бокам от проезда также не получится что-то поставить.

Что еще можно отнести к недостаткам? Сложный монтаж. Подъемно-поворотные автоматические гаражные ворота требуют правильной установки направляющих, размещение пружины и противовесов. Все это должно быть надежно закреплено и отлажено.

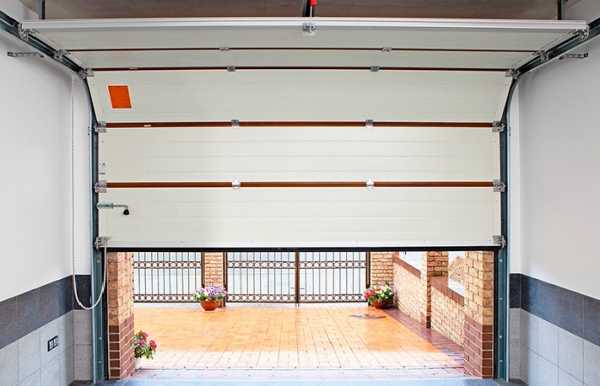

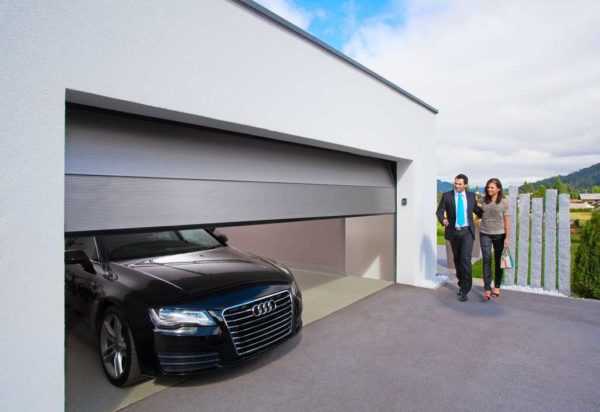

Секционные автоматические гаражные ворота

Секционные ворота для гаража похожи на подъемно-поворотные. Разница в том, что полотно представляет собой отдельные секции, подвижно сочлененные между собой при помощи петель. Эти секции поднимаются вверх по направляющим (на секциях закреплены ролики). Хоть сходство и есть, но из-за того что секции имеют относительно небольшую высоту и «складываются», места при подъеме/опускании они перед воротами вообще не занимают. На потолке они занимают столько же места, как и подъемно-поворотные.

Секционные автоматические ворота для гаража многие считают лучшим выбором

Виды и свойства

Есть два типа секционных ворот для гаража — с утепленным и холодным полотном. Секции без утеплителя — это просто металлические полосы, покрытые защитным слоем и покрашенные. Теплые секционные ворота собираются из сендвич-панелей. Пространство между двумя слоями металла заполняют утеплителем, что и определяет основные характеристики ворот. Чтобы уменьшить теплопотери в месте стыка панелей устанавливается уплотнитель (обычно — эластичная резина). Имеет те же типы подъема, что и подъемно-поворотные, только параметры дверного проема другие (меньше).

Два типа приводов для автоматизации

Для автоматизации могут использоваться два типа приводов. Первый ставят на потолке за потолочными направляющими. При помощи троса он соединен с полотном. Наматывая трос, он тянет вверх панели. Этот вариант имеет небольшую мощность, стоит дешевле, используется только для гаражных ворот бытового назначения. Второй привод — осевой. Ставится сбоку на расположенную в верхней части конструкции ось. Приводит в действие ось, а та — полотно ворот. Этот тип привода более мощный, может использоваться на для створок большой массы.

Достоинства и недостатки

Основное достоинство уже озвучили — секционные автоматические гаражные ворота для работ не требуют места впереди. В некоторых случаях это действительно важно. Остальные плюсы выглядят так:

Теплые модели имеют такую же теплоизоляцию, как стена в полтора кирпича.
Высокая надежность. Она не сравниться со стальным листом толщиной в 4-5 мм, но довольно высокая.
Достаточная жесткость для сопротивления ветровым нагрузкам.
Несложный монтаж. Конструкция собирается из небольших по массе и размерам частей, что несколько дольше по времени, но гораздо проще физически. С монтажом секционных автоматических гаражных ворот справиться можно и в «одни руки».
Вид тоже довольно солидный
В полотне ворот можно установить калитку.

В общем, не удивительно, что именно этот тип ворот для гаража ставится чаще, чем остальные. Неплохой выбор. Но есть и недостатки:

Высокая цена.
Не слишком высокая степень защиты. Для установки во дворе — это отличный вариант. Если же гаражные ворота выходят на улицу, стоит поискать другой, более надежный вариант.

Если выбрать надо автоматические гаражные ворота для охраняемой территории, самый оптимальный выбор это, пожалуй, секционные. Из всех они самые компактные, надежные, безопасные, имеют множество вариантов исполнения. По цене при этом, не слишком отличаются от автоматизированных распашных.

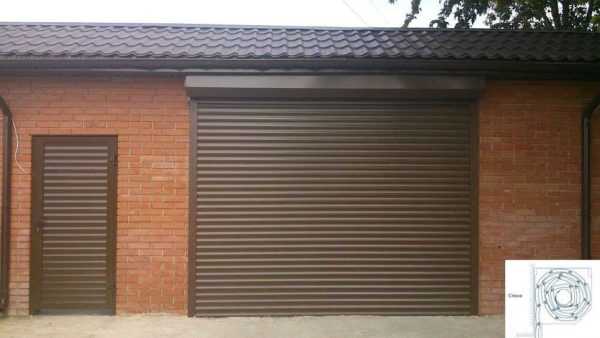

Рулонные (рольставни)

Что представляют собой рольставни все себе представляют. Это набор алюминиевых планок, которые при открытии наматываются на барабан, расположенный под потолком. При движении планки скользят по направляющим, установленным по бокам проема.

Рулонные автоматические гаражные ворота — решение для тех гаражей, для которых противовзломные характеристики не важны

Есть ручной вариант открывания (вороток на барабане), есть механизированный — при помощи мотора, которым можно управлять с пульта дистанционного управления или от кнопок, выведенных на панель рядом с воротами.

Особенности выбора

При выборе рольворот для гаража обращайте внимание на такие моменты:

Ламели для рольставен делают методом экструзии или прокатки. Более надежные — сделанные путем экструзии, так как при производстве полужидкая масса продавливается в специальные формы. В результате наружные стенки и внутренние перегородки — это единое целое, что намного повышает жесткость и надежность каждой отдельной планки и ворот в целом. Все антивандальные рулонные ворота собираются из экструзионных планок.
Ламели крупнее и из более толстого металла, есть заполненные пеной — для лучшей теплоизоляции
Утепленные — с пенным наполнителем — ламели всегда сделаны при помощи прокатки. Для повышения жесткости этих планок, наполнитель берут повышенной жесткости — чтобы добавить им стойкости к механическим воздействиям.
Размеры ламелей, используемых для рольворот: высота от 39 мм до 84 мм, толщина — от 8, мм до 13,5 мм.
Тип замка, который используется. Бывают обычные — наружные, которые продеваются в приваренные к раме петли, бывают внутренние — распорные. Если замок распорного типа, в межсезонье, когда на улице температура в районе 0°C, стекающий по поверхности конденсат, попадает в механизм замка и замерзает. Открыть ворота можно только растопив лед (использовать можно фен).
Устройство роллетных гаражных ворот

Обратите внимание, что подбор высоты планок в для рулонных ворот делают на основании ширины проема. Малая высота может использоваться для дверных проемов, большая — собственно для ворот. Например, ламели высотой в 84 мм использоваться могут на пролетах до 5 метров длиной.

Достоинства и недостатки

Роллетные ворота для гаража считаются самыми ненадежными и холодными, но в сложенном состоянии они — наиболее компактные и могут устанавливаться при совсем небольшой высоте помещения и низкой притолоке (от 100 мм). И это — их основное достоинство.

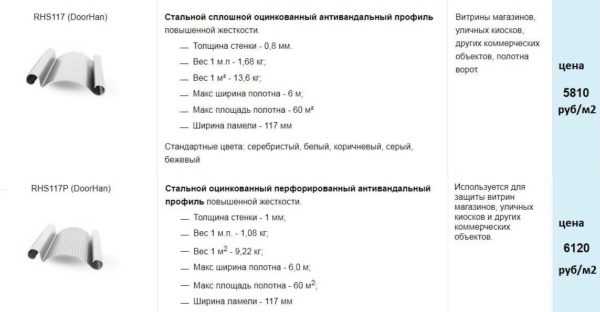

Самые толстые стальные ламели для гаражных рольставен

Еще один плюс — стоят они меньше чем подъемно-поворотные и секционные. Можно, наверное, найти и те, которые будут дешевле распашных. Но по степени защищенности они не идут ни в какое сравнение даже с самыми неказистыми стальными воротами. Антивандальный стальной профиль имеет толщину металла 1 мм. И это — максимум. Стоит он немало. Цена сравнима с теми же секционными.

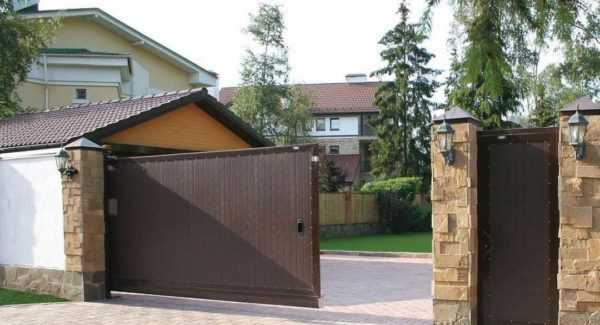

Откатные (сдвижные)

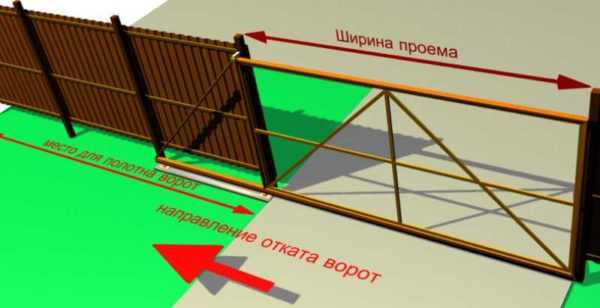

Еще один тип автоматических ворот для гаража — откатные или сдвижные. По названию уже понятно, что плотно сдвигается в сторону. Вот в этом и состоит их основная особенность — рядом с проемом должно быть свободное пространство размером на 1,5-2 метра больше чем ширина ворот. Сюда будет сдвигаться полотно. Так как масса полотна большая, обычно используют привод.

Эта особенность сильно ограничивает область использования откатных ворот

Виды откатных ворот

По конструкции сдвижные ворота бывают:

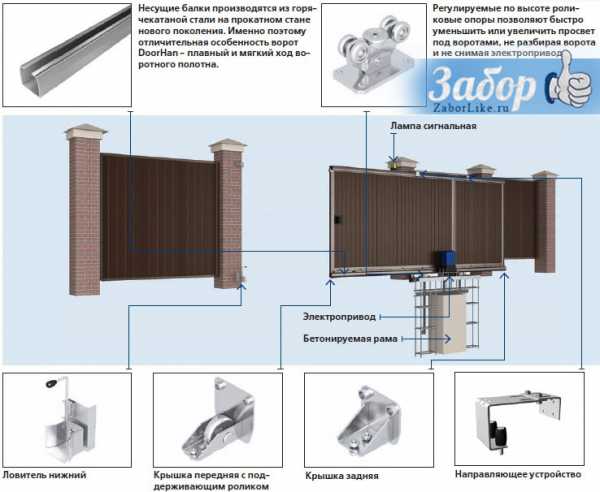

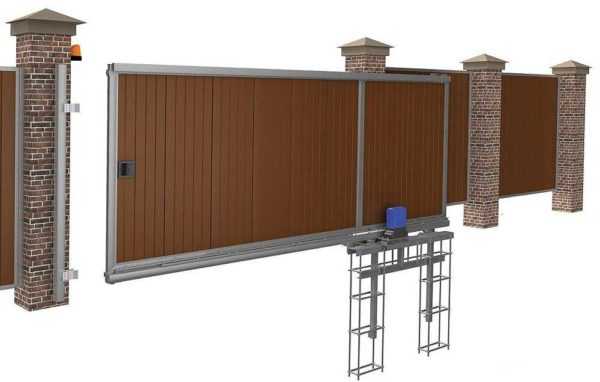

Консольными. В этой конструкции основная нагрузка от полотна ворот приходится на консольную (несущую) балку, которая может располагаться вверху, внизу или посередине плотна. В сечении она напоминает букву «П», внутрь нее вставляются ролики, которые закреплены на специальной подставке. При движении ролики скользят по балке, полотно сдвигается. В этой конструкции важна хорошая балансировка, тогда проблем с эксплуатацией не возникает, такие автоматические ворота могут использоваться десятилетиями. Минус этого типа откатных ворот — в сложной реализации, необходимо рассчитать и изготовить само полотно ворот с противовесом, установить опорную конструкцию (забетонировать).
Консольная система
Подвесными. Несущая балка располагается вверху, по ней тоже движутся ролики. Но, в этой конструкции, ролики прикреплены к полотну ворот и находятся сверху. То есть, ворота фактически висят на балке. Простая в реализации конструкция, хорошо ведет себя при эксплуатации. В случае с установкой на гараже имеет один существенный недостаток — ее практически невозможно утеплить до нормальной степени.
Подвесные автоматические гаражные ворота
Откатные по рельсу. В этой системе все наоборот. Несущая балка/рельс находится на уровне земли. Ролики также передвигаются по направляющей, но прикреплены к полотну ворот снизу. Это — самая простая конструкция, но и самая проблематичная в эксплуатации: направляющая забивается грязью, полотно ворот при движении часто перекашивается.

Полотно ворот делают обычно из листа металла, можно использовать обычную листовую сталь, профилированный лист, набить на раму доски и т.п. тут ограничений нет. Другое дело что для гаража важна сохранность, так что чаще всего ставят листовой металл. Но ворота при этом получаются тяжелые, что надо учесть при выборе мощности движка.

Достоинства и недостатки

Вообще, все откатные/сдвижные ворота не в состоянии обеспечить должную степень теплоизоляции. Они должны двигаться свободно вдоль стен, потому плотное прилегание обеспечить не получится. Можно поставить уплотнители, но они должны быть очень эластичными. И это кроме того, что рядом с воротами в одной плоскости должен быть кусок стены/забора/свободного пространства — чтобы была возможность

Поэтому, если и рассматривать откатные ворота как гаражные, то только для холодного гаража. При этом конструкцию на рельсе в земле использовать не стоит вообще. Во-первых, она неудобна, так как придется переезжать ее и она будет забиваться. Во-вторых при таком устройстве внутрь будет заметаться снег, затекать дождь — ролики имеют довольно большую высоту и никак этот зазор не герметизируешь.

Имеют сдвижные автоматические гаражные ворота и достоинства:

Высокая стойкость к взлому. Полотно может быть из листовой стали, что является хорошей защитой от проникновения.
Стабильность работы. Отказы возможны только при повреждении несущих балок, что в консольной и подвесной конструкции большая редкость.
Независимость работы от наличия/отсутствия снега.
Чаще всего используются в качестве уличных ворот для въезда транспорта
Низкая возможность отказа за счет обледенения конструкции.
Откатные ворота любой системы можно сделать своими руками — от самого начала, до самого конца. Купить придется только привод с пультом управления, металл, ролики, части опорной системы. Если автоматические ворота с пультом не нужны, можно приспособить любой двигатель с низким числом оборотов.

В общем, автоматические откатные ворота подходят далеко не для всех гаражей. Они идеальны, если холодный гараж имеет выход непосредственно на улицу и его проем находится на одном уровне с забором. Подойдет также неотапливаемый отдельностоящий (если рядом есть достаточно свободного места и открытые ворота не мешают движению по участку). Во всех других случаях надо подбирать другую конструкцию.

stroychik.ru

Разные виды ворот для гаража

Существует множество споров на тему, какие виды гаражных ворот лучше, но единого ответа на них дать не получается. Причина этому – множество факторов, которые влияют на выбор. Все зависит от целей, которые преследуются владельцем гаража, и от его финансового состояния.

пример ворот

Типы и их особенности

Типы ворот различаются в зависимости от материалов, из которых они изготавливаются, и размеров. При достаточном опыте человек может самостоятельно их построить, хотя многие все равно выбирают более простой вариант – обратиться к специалистам. Также существует и иной вариант – приобретение всех требуемых комплектующих, из которых можно построить гараж любого вида.

Автоматические

Это самые распространенные виды гаражных ворот, которые получили свою популярность благодаря несоизмеримому удобству, по сравнению с механическими аналогами. Кроме практичности, автоматические ворота не позволяют проникнуть третьим лицам в помещение вовсе, поэтому их часто устанавливают на закрытых территориях для обеспечения максимальной безопасности. Большим спросом пользуются немецкие модели, отличающиеся своим высоким качеством.

Кроме того, что автоматические ворота отлично выполняют свое прямое предназначение, есть и ряд других плюсов:

низкая теплопроводность, что позволяет поддерживать высокую температуру в помещении;
благодаря компактной конструкции сохраняется площадь помещения;
эстетичность.

схема работы

Механические

Главный недостаток – отсутствие автоматической составляющей. То есть владельцу придется самостоятельно открывать и закрывать их. Несмотря на недостатки, такие ворота также довольно популярны у тех, кто не желает переплачивать, ведь цена намного ниже автоматических аналогов. Можно приобрести как вертикальные, так и горизонтальные модели. Всегда есть возможность оснастить конструкцию автоматическим механизмом. Популярностью пользуются ворота немецкого производства.

Важно! Стоит приобретать автоматические механизмы лишь европейских производителей, так как неизвестные китайские бренды не смогут обеспечить производство качественных товаров. К тому же механизмы популярных брендов намного легче починить благодаря наличию оригинальных деталей, доступных в любой хорошей мастерской.

механика

Виды ворот, их преимущества и недостатки

Рассмотрим следующие виды ворот. Каждый из видов имеет свои преимущества и недостатки. Подбирать тип ворота для вашего гаража нужно исходят из следующих параметров:

Размер гаража
Бюджет на постройку
«Кривизна» рук
Личные предпочтения

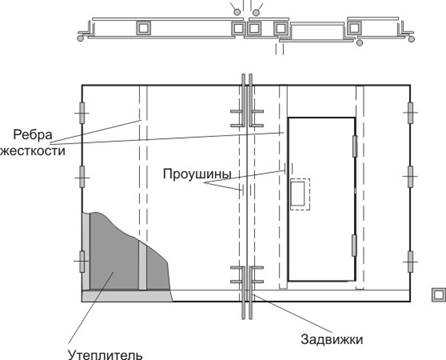

Распашные двустворчатые

Самые дешевые, а поэтому, и популярные модели. Их достаточно легко изготовить самостоятельно из-за незатейливости конструкции. Используются, как основной вид ворот для гаража. Сейчас чаще всего можно заметить металлические ворота, хотя со времен СССР осталось много деревянных моделей, которые просто обшиты металлом.

Конструкция состоит из:

двух створок с петлями;
рамки-проема в двери;
небольшой дверцы, которая позволяет попасть в гараж без открытия основных створок.

Для увеличения пространства в помещении ворота открываются наружу. Для защиты от коррозии часто делают облицовку, благодаря чему получаются пластиковые ворота для гаража, которые являются таковыми только снаружи.

Достоинства:

простота конструкции;
низкая себестоимость;
возможность установки без обращения к специалистам.

Недостатки:

требуется пространство для нормального функционирования системы;
участок перед въездом должен быть всегда очищен;
необходимо выравнивать участок перед въездом;
недостаточная безопасность.

Распашные ворота из одной створки практически не применяются, так как подготовленная площадь перед объектом для открытия должна быть слишком большой.

Распашные двустворчатые

Секционные

Секционные могут складываться, полностью убираются наверх, оставаясь на потолке гаража. Система состоит из панелей, которые создают несколько секций (как правило, от 4 до 6), изготавливаемых из металла, с уплотняющими прокладками между ними. Для изготовления применяются сэндвич-панели. Стоимость сильно зависит от материала, из которого изготавливаются. Если стоит вопрос о том, какие ворота лучше установить в гараж для сохранения тепла и звукоизоляции, то именно секционные станут лучшим выбором.

Для складывания используется механизм, состоящий из пружины и цепной передачи. Зачастую изготавливаются конструкции, которые управляются только с пульта, но также есть возможность установки ворот с ручной фиксацией, которая позволит предотвратить неприятные ситуации при поломках. Популярными дополнениями к складывающимся моделям являются датчики, которые не позволят закрыться воротам, если есть какие-то препятствия (человек, машина и так далее).

Достоинства:

благодаря использованию сендвич-панелей достигается высокая тепло- и звукоизоляция;
можно использовать в объектах с высоким проемом;
эстетичность;
при использовании дорогих материалов – внешний вид;
удобство;
экономия места.

Недостатки:

легко взломать;
конструкция сложная, при поломках придется вызывать специалиста;
гараж должен быть больше минимальных норм.

секционные

Рулонные

Рулонные или роллерные изготавливаются из алюминиевых пластин, соединенных в полотно. Убираются они в специальный контейнер, который располагается сверху. Состоит из:

пластин;
приводного вала;
направляющих.

Есть возможность установки механических или автоматизированных моделей. Электропривод позволяет поднимать вплоть до шести метров, а если применять ручной механизм – до трех метров. Ворота рекомендуется устанавливать только с дополнительной охранной системой.

Достоинства:

экономия места;
универсальность применения;
удобство.

Недостатки:

легко взломать.

рулонные

Откатные

Механизм подразумевает откат в одну сторону. Из-за этого появляется необходимость достаточного пространства на фронтальной стене, в противном случае система не сможет правильно функционировать.

Состоят из профиля, который покрывается эмалью или других материалом. Для экономии места существуют откатные с несколькими створами. Лучше всего откатные ворота для гаража подходят для крупных проемов.

Преимущества:

экономия места перед гаражом;
прочность;
устойчивость к взломам.

Недостатки:

необходимо достаточное пространство у фасадной части объекта.

откатные

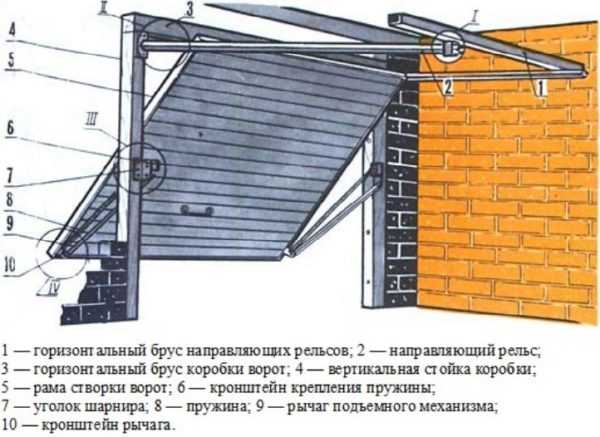

Подъемно-поворотные

Подъемно-поворотные или поворотно-откидные гаражные ворота состоят из металлической панели, которая закрывает входной проем. Для движения створки необходим рычажно-шарнирный механизм. Для обеспечения правильного направления по бокам устанавливаются направляющие рельсы. Это позволяет открываться и передвигаться назад и вверх. При полном открытии створка будет находиться параллельно потолку.

Ворота являются сендвич-панелью, состоящей из листа стали с утеплителем. Цветовые решения могут приниматься самые разные, так как покрасить можно в любой оттенок. Также есть возможность и отделки деревом или профнастилом. Лучше всего подходят подъемно-поворотные ворота в теплом климате, где не требуется теплоизоляция.

Достоинства:

компактность;
удобство монтажа;
легко превратить из механических в автоматические;
не требуется уход за территорией перед гаражом;
возможность монтажа окон или смотровых щелей.

Недостатки:

легко взломать;
низкая теплоизоляция;
при интенсивном использовании могут быстро прийти в негодность;
наличие зазоров;
ремонт полотна возможен только при полной его замене;
гараж должен иметь большую длину, чем высота створки минимум в полтора раза;
проемы должны быть прямоугольными.

Подъемно-поворотные

Складывающиеся

Складные ворота для гаража состоят из секций, которые соединены между собой уплотнителем. Они могут открываться как вверх, так и в сторону. В зависимости от количества элементов, их угол наклона варьируется от 90 до 180 градусов.

Достоинства:

для складных гаражных ворот необходимо меньшее количество свободного пространства, нежели для распашных моделей;
прокладки позволяют улучить теплоизоляционные свойства;
возможность монтажа окон.

Недостатки:

некоторое количество пространства;
конструкция может выйти из строя.

складные

Как правильно монтировать ворота своими руками

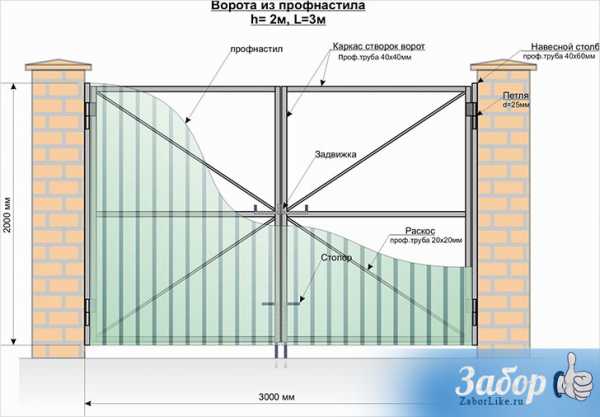

В качестве примера стоит рассмотреть монтаж распашных ворот, который является самым простым для рядового человека. Для сооружения конструкции понадобится пройти три этапа:

Создание несущих стоек. Потребуется основа для стоек (забор или самостоятельное изготовление опор из металла, дерева или бетона). Полученные балки требуется установить одним из способов: вбить стойку в землю или вырыть яму и залить ее бетоном. Далее столбы объединяются съемной планкой. Выбрать и приварить петли к стойкам, на которых будут держаться створки.
Создание створок. Легче всего их приобрести, но можно и сделать самостоятельно. Для этого нужно подобрать материал, осмотреть его на наличие коррозии. Перед началом операции производится очистка специальной щеткой и обезжиривание поверхности. Полученные при работе швы нужно зашлифовать, после чего покрасить получившиеся створки.
Установка створок. Последний этап – установка створок. Необходимо подвесить створки и наделить их на петли. Если процедура проведена верно, то створки будут легко открываться и закрываться, в противном случае придется улучшать конструкцию.

При желании создания своими руками гаражных складных ворот можно пользоваться подобной инструкцией. Отличия будут заключаться лишь в создании створок, каждый элемент которых должен идеально подходить друг к другу без зазоров. Как вариант – разрезать цельный лист на несколько секций. Для улучшения теплоизоляции – установить между секциями специальный материал.

створчатые ворота

Инструкция по установке ворот

Инструкция по установке будет зависеть от нескольких факторов: типа механизма, вида ворот, от производителя и конкретной модели. Не существует общей инструкции, которая бы подошла под любые ворота. Поэтому, при отсутствии пошагового руководства, следует обратиться к интернету и найти ее самостоятельно, либо отправиться к профессионалам, которые возьмут все заботы на себя.

В заключение

Ответ на то, какие ворота лучше для гаража, будет зависеть от финансового состояния гражданина, его места положения и требуемых целей. Для некоторых людей на первом месте стоит только безопасность, а другие не захотят устанавливать конструкцию, которая будет смотреться обыденно.

vseogarage.ru

Как выбрать автоматические ворота для гаража

Избавляемся от основного недостатка

Содержание статьи

1 Избавляемся от основного недостатка
- 1.1 Способы управления
2 Автоматические распашные ворота
- 2.1 Виды приводов
- 2.2 Достоинства и недостатки
3 Подъемно-поворотные
- 3.1 Виды подъема
- 3.2 Достоинства и недостатки
4 Секционные автоматические гаражные ворота
- 4.1 Виды и свойства
- 4.2 Достоинства и недостатки
5 Рулонные (рольставни)
- 5.1 Особенности выбора
- 5.2 Достоинства и недостатки
6 Откатные (сдвижные)
- 6.1 Виды откатных ворот
- 6.2 Достоинства и недостатки

Способы управления

Автоматические гаражные ворота любого вида могут иметь управление нескольких типов:

От кнопок, расположенных на прилегающей стене или где-нибудь неподалеку. Не самый лучший вариант, так как для того чтобы открыть/закрыть ворота все равно надо покинуть машину. Часто такой вариант делают в качестве резервного — вдруг пульт дистанционного управления потеряется.
Кнопки для управления воротами могут использоваться как аварийный способ
От пульта дистанционного управления. Автоматические ворота с дистанционным управлением — востребованный вариант. На приводе есть приемное устройство, которое при поступлении сигнала запускает движок ворот в ту или другую сторону (в зависимости от поступившего сигнала). Сигнал передается с пульта дистанционного управления, который может выглядеть как брелок, а может — как небольшой пульт. Этот способ удобен, так как можно включать/выключать привод находясь в зоне действия приемника, расположенного в гараже. Из машины, из дома, находясь во дворе — не важно. Важно, чтобы пульт находился в радиусе действия сигнала. Но тут есть нюансы. Первый — передача сигналов происходит по радио-каналу, то есть, может быть перехвачена. Потому, при выборе, обращайте внимание на способ кодировки и систему безопасности. Второй — у ваших соседей или даже у вас, может быть пульт от другого устройства, работающий на той же частоте. Это приведет к неразберихе. Потому желательно чтобы была возможность изменять частоту, на которой работают пульт управления и приемник. К тому же это повысит надежность системы — вы можете менять частоту по своему желанию.
Пульт ДУ для автоматических ворот — это удобно
От мобильного устройства. Современные запорные системы могут управляться не только от пульта дистанционного управления, но и от мобильного устройства с установленной специальной программой. Обмен сигналами происходит по системе спутниковой связи. Кроме того, что вам не требуется дополнительное устройство (пульт), а только мобильный телефон, вы сможете в любое время отследить состояние ворот. Но такая система дорога, хотя и удобна.

Автоматические распашные ворота

Распашные ворота с электроприводом

Виды приводов

Рычажный тип привода для тяжелых створок не очень надежен

Достоинства и недостатки

Распашные автоматические гаражные ворота имеют те же недостатки, что и обычные:

Подъемно-поворотные

Подъемно-поворотные автоматические ворота — требуется место под потолком

Виды подъема

Достоинства и недостатки

Секционные автоматические гаражные ворота

Секционные автоматические ворота для гаража многие считают лучшим выбором

Виды и свойства

Два типа приводов для автоматизации

Достоинства и недостатки

Высокая цена.
Не слишком высокая степень защиты. Для установки во дворе — это отличный вариант. Если же гаражные ворота выходят на улицу, стоит поискать другой, более надежный вариант.

Рулонные (рольставни)

Особенности выбора

При выборе рольворот для гаража обращайте внимание на такие моменты:

Ламели для рольставен делают методом экструзии или прокатки. Более надежные — сделанные путем экструзии, так как при производстве полужидкая масса продавливается в специальные формы. В результате наружные стенки и внутренние перегородки — это единое целое, что намного повышает жесткость и надежность каждой отдельной планки и ворот в целом. Все антивандальные рулонные ворота собираются из экструзионных планок.
Ламели крупнее и из более толстого металла, есть заполненные пеной — для лучшей теплоизоляции
Утепленные — с пенным наполнителем — ламели всегда сделаны при помощи прокатки. Для повышения жесткости этих планок, наполнитель берут повышенной жесткости — чтобы добавить им стойкости к механическим воздействиям.
Размеры ламелей, используемых для рольворот: высота от 39 мм до 84 мм, толщина — от 8, мм до 13,5 мм.
Тип замка, который используется. Бывают обычные — наружные, которые продеваются в приваренные к раме петли, бывают внутренние — распорные. Если замок распорного типа, в межсезонье, когда на улице температура в районе 0°C, стекающий по поверхности конденсат, попадает в механизм замка и замерзает. Открыть ворота можно только растопив лед (использовать можно фен).
Устройство роллетных гаражных ворот

Достоинства и недостатки

Самые толстые стальные ламели для гаражных рольставен

Откатные (сдвижные)

Эта особенность сильно ограничивает область использования откатных ворот

Виды откатных ворот

По конструкции сдвижные ворота бывают:

Достоинства и недостатки

Имеют сдвижные автоматические гаражные ворота и достоинства:

www.abkhazeti.ru

Ворота для гаража: выбираем осознанно

Массивное металлическое полотно из двух створок, окрашенное в немаркий цвет, – классическое описание гаражных ворот недавнего прошлого. Внешнюю неприглядность компенсировала надежность. Современный ассортимент значительно шире. Выясним, какие бывают ворота для гаража по конструкции, функционалу, эстетике.

Идеальные ворота

Сегодня реально подобрать типы гаражных ворот на любой вкус и кошелек. Однако главным требованием остается надежность: автомобиль угнать практически невозможно, пользоваться воротами приятно и удобно.
Практичные хозяева выбирают модели с солидной теплоизоляцией.
Молодежь оснащает вход в свой второй дом разными фишками, повышая его функциональность. Автоледи озабочены эстетикой: каждая украшает ворота по своей прихоти.
При всем многообразии предложений выделяются следующие виды гаражных ворот: классические распашные, подъемные, сдвижные, роллеты. У каждого есть преимущества и недостатки.

Распашные

Гаражная классика. Самое дешевое, простое и востребованное решение. Конструктивно это металлические листы на простом жестком каркасе из профиля или уголка. Сегодня они преобразились благодаря современным профилям и обшивке.
Чаще всего это двустворчатые модели. Есть и с одной створкой, но у таких распашных ворот существенный изъян: тяжелая дверь от открывания-закрывания со временем начинает провисать.
Плюсы:

Простота в изготовлении и эксплуатации.
Доступная цена.
Возможность обустроить дверь-калитку.
Высокая устойчивость ко взлому: конструкцию без проблем комплектуют надежными штырями, ригелями, замками сейфового типа.

Оборудуется автоматикой, освещением, системой оповещения, другими атрибутами прогресса.

Минусы:

Массивность конструкции, требующая усилий при использовании.
Чтобы сэкономить место в гараже, створки открываются наружу. Поэтому требуется дополнительное пространство перед входом.
Ограниченные габариты проема (до 6 м).

Легко обустроить теплые ворота для гаража с изоляцией из минваты, пенопласта, обшитых более эстетичными материалами. Чтобы повысить надежность ворот, утеплитель размещают между листами металла.

Секционные

Распространенный популярный вариант. Полотно – это складывающиеся сегменты (четыре – шесть), любой высоты. Такие конструкции делают из стали или алюминия, в премиум-классе используют дерево.
При открывании полотно сдвигается вверх, складываясь под потолком. Секции скреплены подвижными петлями, с роликами по краям, которые и перемещаются вверх-вниз.
Чтобы самостоятельно не заниматься утеплением дверей, можно приобрести конструкцию из двух стенок с утеплителем между ними. Ее толщина 4 см плюс уложенный по периметру уплотнитель. Перед тем как выбрать секционные ворота, стоит учесть их достоинства и изъяны.
Плюсы:

Возможность открывания ворот автоматически или вручную, что особо ценно в условиях нестабильного электроснабжения.
Экономия места в гараже и на подъезде к нему.
В случае ремонта можно заменить поврежденные секции гаражных ворот своими руками, не затрагивая другие сегменты.
Универсальность: любые габариты и конфигурация гаража, проема, крыши.
Практически нет ограничений по отделке: пластик, закаленное стекло, краска, алюминий.

Можно превратить ворота в гараж в витрину, смонтировав прозрачные материалы.
Минусы:

Дороговизна.
Ограничения по высоте.
Относительно сложная конструкция.
Плохая защищенность от взлома.

Технически возможен, хоть и затратен, вариант с калиткой.

Подъемные

В данном сегменте предусмотрена конструкция гаражных ворот типа гильотины или подъемно-поворотная.
Первая не особо популярна, потому что для полотна, которое поднимается вверх, требуется пространство над входом.
Более востребованы подъемно-поворотные. Шарнирно-рычажный механизм поднимает и упаковывает полотно на потолке. В конструкции нет направляющих, поэтому она действует практически бесшумно. И это еще не все достоинства.
Плюсы:

Сочетание компактности, надежности, простоты использования.
Возможно обустроить ворота с калиткой.
Режим эксплуатации ручной или автоматический: в обоих случаях цена не заоблачная.
Сугробами перед гаражом можно пренебречь.

Однако такая схема действия конструкции не совсем удобна.
Минусы:

Авто не может подъехать к воротам близко, иначе полотно при поднятии заденет его.
Не обеспечиваются защищенность от взлома и сохранение тепла.
Любые варианты ворот не предназначены для интенсивного использования: поднимать или опускать желательно до десяти раз в сутки.
Частичная замена или ремонт исключены – только новое полотно при малейшем повреждении.
Открытые и сложенные ворота уменьшают высоту гаража.
Ограниченность конфигурации проема – он может быть только прямоугольным.

Главный недостаток – повышенная травмоопасность от створки во время открывания. Поэтому нужно учитывать пределы досягаемости, не приближаясь на опасное расстояние к открывающимся воротам.
Эстетов утешат широкие возможности по отделке полотна.

Рулонные

Новая разновидность подъемной конструкции. Это гибкое полотно из продольных ламелей-полос шириной до 1,5 см, соединенных шарнирами. Над воротами смонтирован вал, на который оно наматывается.
Плюсы:

Удобство: поскольку ворота для гаража движутся вертикально, к ним автомобиль подгоняется почти вплотную.
Возможность эксплуатации вручную или автоматически.
Небольшая масса, простая сборка.
Не требуется свободное пространство перед гаражом.
Используется, если другие виды ворот установить невозможно.

Сугробы не проблема для таких ворот.
Минусы:

Невозможность установить достаточную теплоизоляцию. Это ощутимый недостаток, особенно для холодных регионов. Максимальная толщина ламеля с теплоизолятором 2,5 см.
Более существенная невозможна: рулон будет слишком толстым, а полотно просто застрянет.
Слабая стойкость ко взлому, прочим вандальным проявлениям.
Недостаточная прочность при большой ширине проема.
Невозможность установить калитку.

Рулонные ворота рассчитаны на высоту до 2,5 м. Автоматические модели с электроприводом удобны для больших проемов. Однако при ширине меньше трех метров легко открываются вручную.
Если раньше этот вид был недоступен из-за дороговизны, то сегодня, выбирая, какие ворота лучше установить, люди рассматривают варианты от эконом до премиум. Последние отличают высокий уровень жесткости, жаропрочность, недоступность для злоумышленников.

Раздвижные

Или сдвижные, или откатные ворота. Принцип действия аналогичен перемещению дверей шкафа-купе. Над входом устанавливают направляющую, по которой полотно сдвигается в сторону, освобождая проезд.
Различают одно-, двустворчатые (с раздвижением в обе стороны), складывающиеся (секции сдвигаются по очереди) сдвижные ворота.
На смену моделям на рельсовой основе пришли ворота с прогрессивной консольной конструкцией: она проще и долговечнее. Монтируется по всей длине снизу, а ролики располагаются в основе из бетона на земле. То есть консольные ворота устанавливаются на роликовые блоки без рам, держателей, противовесов.
Плюсы:

Экономят место перед въездом.
Перекрывают любые проемы.
Легко открываются вручную, идеальны для дистанционного управления.
Прочные, надежные.

Минусы:

Смонтировать сдвижные ворота своими руками проблематично.
Устанавливаются лишь при наличии достаточного места в той стороне, куда они будут сдвигаться: по ширине отодвигаемой створки.
Данные виды гаражных ворот исключают открытие в аварийном режиме. Их сложно открыть, если заклинит.
Зимой подвижные части покрываются льдом, невозможна полная теплоизоляция гаража.

Исправляет ситуацию устройство теплого пола на входе или использование противоледных составов.

Металлические

Железные ворота на гараж – самый дешевый и простой вариант. Листовая конструкция имеет решающие для многих достоинства:

бюджетная цена;
возможность установки в тонкостенное помещение;
приглашение специалиста для монтажа требуется не всегда.

Такая конструкция по плечу опытному сварщику. С другими разновидностями это сложно.

Что учесть при выборе ворот

Ответ на вопрос, какие ворота для гаража лучше, зависит от поставленной цели. Если в приоритете защита от взлома, выбираются распашные или подъемные ворота. При ограниченности финансов – те же распашные или роллеты, нет лишнего места на участке – подойдут откатные или подъемные.
Сэкономить тепло и не хлопать створками лишний раз поможет калитка в гаражных воротах. Ее обустраивают в большинстве видов.

Автоматика

Почти все описанные разновидности ворот несложно модернизировать. Автоматические ворота имеют много плюсов:

Электроприводы ворот включаются вручную или с пульта. Ценно в непогоду или когда не хочется выходить из авто.
Устанавливается время, с наступлением которого ворота закроются самостоятельно. Эту опцию оценят спешащие или не очень внимательные автовладельцы.
Обеспечивается плавное перемещение створок и их щадящая эксплуатация, что продлевает срок службы ворот.
Датчики безопасности блокируют закрытие ворот в случае присутствия на пути людей, авто или любых предметов.

Анализируя, какие гаражные ворота лучше – механические или с электроникой, нужно осознавать, что умная система уязвима и полностью зависит от электросети. Как поступать в случае перебоев, инструкции не разъясняют. Решений несколько:

Изначально предусмотреть в гараже дверь, открываемую по старинке, ключом.
Установить на ворота устройство, которое отсоединит их от электричества. Ворота также открывают снаружи ключом.
Ждать, пока все наладится. Правда, это неприемлемо, если на улице холодно, нет времени или гараж расположен не возле дома.

Установка гаражных ворот сложна, поэтому самодеятельностью заниматься не стоит. Специалисты сделают все гораздо лучше. А надежный красивый вход в гараж добавит спокойствия и улучшит настроение.

postroigarage.ru

Автоматические гаражные ворота своими руками

Автоматические ворота и привод своими руками

Главным достоинством автоматических распашных ворот является возможность дистанционного открытия-закрытия, то есть при помощи пульта управления. Комфорт автоматизации особенно ощущается в зимнее время, когда хозяину домовладения или гостям не приходится контактировать с холодной конструкцией.

Установить электропривод на ворота не просто, но если учесть створки касательно высоты столбов и применить створочные упоры, электродвигатель станет залогом успешного функционирования всей конструкции.

Комплект автоматики обычно содержит несколько устройств:

фотоэлементы – 1 уп.;

блок управления – 1 шт.

Электропривод для ворот, собранный своими руками, прочен, долговечен и скор в эксплуатации. Он открывает ворота примерно за 15 секунд.

Пример электропривода для ворот

Но если по ходу движения створок появится какое-либо препятствие, автоматика перестанет работать. Отсутствие преград перед проемом – важное условие долговременной службы ворот. Малейшая помеха приведет к сбою в работе устройства и заклинит створки.

При сборке самодельного привода используют механизм спутниковой антенны – его червячная передача заменяет полноценный электропривод. По сравнению с магазинным вариантом поворотный двигатель более экономичен, т. к. питается от напряжения 36 В. Магазинная автоматика тянет 220 В.

Для сборки электропривода своими руками, при помощи которого будут открываться ворота, необходимо запастись парой рабочих приводов с длинными штоками, пультом и трансформатором с диапазоном мощности 36 – 40 В. Пульт понадобится для открытия-закрытия конструкции. Он должен работать в радиусе 50 м. Еще понадобятся два брелка для охранных устройств и токовое реле. Без него автоматика сломается или перегреется.

Для самостоятельной установки электропривода нужен инструментарий:

Автоматические врата отличаются от распашных тем, что имеют электропривод. Устройство выпускают в двух вариантах – линейном и рычажном.

Какой же из них выбрать? Подходящую автоматику определяют по замеру промежутка, разделяющего внутреннюю сторону столба и петлю. Для значения до 1,5 см используют дешевый линейный привод. Для больших показателей вплоть до 3 см подходит рычажный тип.

Определившись с приводом, выбирают комплект. При этом руководствуются шириной створки и возможными ветровыми колебаниями. Например, средняя ветровая нагрузка на местности равняется 40 кг/ м. Для ворот из профнастила со створками 2 х 2 м нагрузка составляет 160 кг (2 х 2 х 40). К этому значению приплюсовывают действительный вес одной створки (допустим, 100 кг). Итого – 260 кг. Учитывая запас прочности, привод подбирают на створки весовой категории 400 – 800 кг.

Комплектующие для автоматических откатных ворот

Также рекомендуется учесть интенсивность открывания, т. е. сколько машин пропустит конструкция за 1 час. Этот параметр прописан в техпаспорте. Указан он в процентах.

При установке электропривода применяют его так. Если створка открывается за 15 секунд, то на закрытие уходит такое же время. Итого 30 секунд. Если прописанная в техдокументации интенсивность составляет 25 %, их выделяют из количества минут в часе (60 х 25 % = 15). Превратив 15 минут в секунды, получаем значение 900. Делим его на 30 и получаем 30. Таким образом, в течение каждого часа ворота проделают свою работу 30 раз. Для частного дома такая пропускная способность может оказаться лишней, а для солидного предприятия – слабоватой.

Важным моментом является легкость движения створок. Когда столбы и петли стоят идеально ровно и петли хорошо смазаны, ворота будут работать исправно. Но зимние погодные условия способны создавать дополнительное сопротивление. Отсюда вывод – привод надо брать с запасом мощности.

Как сделать автоматические распашные ворота своими руками

Типов ворот на сегодняшний день существует немало, и каждый из них имеет уникальный механизм автоматизации. Своими руками наиболее просто сделать автоматические распашные ворота. Весь процесс разбивается на этапы.

Схема ворот из профнастила

Изготовление ворот. Для него берут сварочный аппарат, профильную трубу или уголок, листовую сталь или профнастил, а также разнообразный вспомогательный инструмент. На основном материале делают разметку, основываясь на размерах желаемых ворот. Для получения качественной конструкции учитывают параметры створок и зазор, остающийся меж ними.

Сварка прямоугольных рамок с последующим приданием жесткости перемычками. Заготовки обшивают подготовленным материалом. Сборку проводят на ровной поверхности с соблюдением геометрии воротных створок.

Воротная рама. Для въездной конструкции она не нужна. В землю внедряют опоры и закрепляют на столбах створки при помощи навесов. Безрамную конструкцию фиксируют при помощи бетона с соблюдением точного расстояния между опорами и четкого вертикального расположения. Если выбором хозяина стала полноценная воротная рама, он должен верно рассчитать длину-ширину и выдержать параллельность линий и диагональ.

Установка. Независимо от того, что поставил хозяин – раму или столб, надежное крепление створок обеспечивают точеными навесами с шариками. Распашную конструкцию с рамой собрать не трудно. После помещения створок в «контур» их ровно выставляют и соединяют навесами, используя сварку. При работе с безрамной конструкцией створки ставят и фиксируют при помощи струбцин (зажимов с винтом). Иногда в ходе позиционирования применяют сварку, излишки которой впоследствии обрезают. В конце работы приваривают навесы.

После установки главной конструкции приступают к монтажу автосистемы открывания. Сначала приваривают кронштейны – держатели раздвижного механизма. Крепят их на уровне ребра жесткости с соблюдением горизонтальности и расстояния из сборочного чертежа. Оно предусмотрено для ворот, открытых на 90 градусов.

Комплектующие к распашным автоматическим воротам

Далее занимаются установкой электропривода. Сначала его переводят в ручной режим, для чего пользуются ключом, приложенным к устройству (разблокировка облегчает перемещение штока механизма). После этого шток выдвигают по максимуму и устанавливают механизм на опорные столбы и створки ворот.

После подведения электрических проводов приступают к испытаниям. По мере завершения отладки ворота оборудуют электронным замком. В случае необходимости он поможет открыть конструкцию вручную.

Электропривод для распашных ворот

Один из электроприводов для распашных ворот

Каким может быть электропривод, который устанавливается на распашные ворота? Тип приспособления подбирают, руководствуясь размером ворот и стороной открывания, т. е. внутрь или наружу. Кроме своей непосредственной функции «открытие-закрытие» механизм работает как надежный замок при отсутствии электричества, что важно в современных условиях. Независимо от типа автоматики она всегда оснащена опцией аварийной разблокировки, которая позволяет раздвигать створки вручную.

Электроприводы, предназначенные для распашных ворот, по способу работы подразделяются на три типа.

Червячные. Устройства бытового назначения хорошо обслуживают небольшие конструкции с интенсивностью работы ниже среднего значения. Их название связано с расположением в корпусе штока с резьбой (так называемый червяк). По нему движется каретка, соединенная со створкой. Короткий шток позволяет открывать конструкцию внутрь. Червячные механизмы годятся для эксплуатации въездных ворот при дворах многоквартирных домов или частной жилой собственности с незначительным количеством въезжающего транспорта.

Рычажные. Надежная стальная система упорно противостоит взлому. Привод такого плана эффективен в обслуживании больших тяжелых конструкций. Мощный механизм открывает врата наружу и внутрь.

Гидравлические. Подобная автоматика работает от помпы, создающей давление масла. Гидравлический механизм отличается высокой мощностью, которая необходима для автоматизации нестандартных ворот с повышенной интенсивностью использования. В холодных регионах для нормальной работы гидравлики желательно устанавливать обогревательные элементы, не допускающие стекания масла сквозь сальники.

Подземные. Не популярный вариант, востребованный только при необходимости скрытия автоматики для сохранения внешней красоты ворот. Подземные конструкции дорогостоящие, рядовому потребителю они не по карману.

Какой выбрать электропривод, чтобы для распашных ворот он прослужил как можно дольше? Поскольку червячные и гидравлические устройства являются линейными механизмами, выбор нужно произвести между ними и рычажными двигателями.

Червячный привод для распашных ворот

Зачастую потребитель ориентируется на дешевизну продукта, и при таком подходе ему можно посоветовать линейный привод. При его покупке следует учитывать ширину открываемой створки. Устройства позволяют распахнуть ворота на 2.5, 3 и 5 м. Механизм с максимальными характеристиками специалисты брать не советуют. Оптимальным вариантом будет середина диапазона привода.

Рычажной привод для ворот

Максимально возможный вес ворот, описанный в начале статьи, – ориентировочный показатель. Но пренебрегать ним не стоит, иначе устройство не справится со своей задачей и преждевременно выйдет из строя. Об интенсивности работ также было сказано. Чем внушительнее количество входящих объектов, тем более высокой должна быть интенсивность.

Стоимость устройства – критерий индивидуальный. Однако приемлемой цифрой считается та, которая соответствует условиям эксплуатации и запасу прочности. Продуманный подход продлевает жизнь механизма и экономит финансы.

В условиях постсоветского пространства будет не лишним учитывать площадь всей конструкции. Например, европейцы распашные ворота делают продуваемыми. Наши соотечественники предпочитают глухие конструкции из металла или пластика. Цельность полотна повышает ветровую нагрузку.

Устройство автоматических ворот

Традиционными компонентами автоматических ворот являются:

Главная » Заборы и ограждения » Как сделать автоматические ворота: выбираем привод

Как сделать автоматические ворота: выбираем привод

Красивые ворота — это хорошо, а красивые автоматические ворота — еще лучше. Есть немалое количество фирм, которые и ворота сделают, и автоматику поставят, но как обычно хочется сэкономить: услуги у них недешевые. Многие фирмы продают комплекты автоматики, а установить и подключить его можете сами. Несколько тысяч сэкономите. Но в этом случае нужно уточнять: сохраняется ли гарантия (бывает, но редко), и если да, что является гарантийным случаем, а что — нет, и как быть в случае поломки (часто необходимо для тестирования приводы снимать и везти на фирму). Так что автоматические ворота своими руками могут оказаться не так уж и выгодны. Решайте сами. Справедливости ради нужно сказать, что если забор вы построили сами, а автоматика ворот ставится фирмой, многие неисправности будут списываться на неправильный фундамент, установку балок и т.п. Так что и в этом случае гарантийный ремонт — редкость.

Так выглядят автоматические открыватели распашных ворот

Автоматика для распашных ворот: виды приводов

Автоматические распашные ворота приводятся в действие механизмами двух типов: линейными и рычажными. Любой из них может открывать полотно как внутрь, так и наружу: направление открывания зависит от установки. Но в некоторых случаях есть определенные ограничения, которые заставляют использовать при открывании ворот внутрь механизм определенного типа.

Линейный привод

Механизм очень прост и надежен. Внешне выглядит как продолговатый футляр. Внутри находится червячная передача — длинный винт — который приводится в движение редуктором, установленным в задней части корпуса. При включении редуктора червячная передача толкает створку или тянет ее.

Линейный привод автоматики для распашных ворот

Корпус линейного привода для автоматических распашных ворот делают и металла, который покрывают порошковой краской. Устанавливаться могут на ворота любого типа и любой массы. Чем больше размеры, вес и парусность, тем более мощные требуются моторы и массивная передача.

Пример установки линейного механизма для открывания ворот и калиток

Ставят на столб напротив одной из горизонтальных балок — по выбору. Но самый лучший вариант — примерно посредине высоты полотна.

Рычажный привод

Второй тип автоматики для распашных ворот — рычажный. Он состоит из редуктора, спрятанного в корпусе, и двух подвижно соединенных рычагов, которые напоминают торчащий локоть.

Автоматика для распашных ворот рычажного типа

Блок с редуктором крепится на столбе, рычаг — к створке. Такое устройство позволяет открывать ворота внутрь, даже если столбы очень широкие.

Рычажный привод для автоматического открывания ворот

Одна из разновидностей рычажного механизма — подземные приводы. Часто они выделены в отдельную группу. В этом случае редуктор спрятан в металлической коробке, которая забетонирована возле столба. Снаружи остается только рычаг.

Пример установки подземного привода

Какой выбрать тип

Внешне многим больше нравится линейный привод — он более компактен. Но на широких столбах, при открывании створок внутрь, он не может быть установлен, во всяком случае, без доработки столба. Если очень не хочется ставить рычажный, на нужной высоте делают в столбе нишу, удаляя часть кладки или бетона.

Схемы установки линейного механизма открывания ворот внутрь и наружу

При открывании створки внутрь, задняя часть привода при помощи специального кронштейна крепится на поверхность столба, обращенную во двор. Если расстояние от этой поверхности до места крепления створки будет больше 8 см (на рисунке расстояние обозначено буквой «С»), то линейный привод поставить не получится — он просто не дотянется до створки. Есть, правда, некоторые модели, которые могут устанавливаться при С=12 см, но их не так много.

Если ворота открываются наружу — на улицу, то привод крепится на поверхности столба, которая обращена в сторону проема. При этом он выступает примерно на 20 см. Так как приводов для двустворчатых ворот два, то они заужают проем на 40 см. Это тоже нужно иметь в виду, особенно если это ворота в гараже. В этом случае стоит устанавливать привод, так, чтобы он оказывался выше машины и не мешал при маневрах.

Дополнительная комплектация

В штатном наборе к автоматике любого типа идет два привода — правый и левый, блок управления к ним. Некоторые фирмы в базовый комплект включают два пульта управления и приемник кода, но в некоторых эти устройства идут как опция — покупаются отдельно. Сравнивая модели и цены внимательно изучайте комплектность базовой поставки.

Пример основной и дополнительной комплектации

Кроме пультов есть возможность использовать программируемые брелки — если управлять воротами могут больше, чем два человека. Полезная опция — установка фотоэлементов. Во время открывания/закрывания дверей они реагируют на находящиеся в поле действия объекты (кошки, собаки, пожилые люди или дети, которые не успели пройти в заданный промежуток времени) и останавливает движение створки до тех пор, пока объект не исчезнет.

Полезным дополнением будет сигнальная лампа. Она актуальна, если ворота открываются на оживленную часть улицы, предупреждая прохожих.

Что потребуется при покупке

При подборе модели у вас обязательно должны спросить, какого размера ворота, из чего сделаны или какая масса створки. Потребуются параметры столбов, расстояние от края до петель. Чтобы объясняться было проще, нарисуйте план ворот с указанием всех размеров. Чтобы подбор был правильным, могут понадобиться фото. Нужен общий план и крупным планом петли и способ их крепления.

Автоматика для откатных ворот

Все приводы для установки на откатные ворота имеют одинаковую конструкцию: есть привод с ведущей шестерней и зубчатая рейка, прикрепленная к полотну ворот. Мотор вращаясь двигает рейку, вместе в воротами. Управляется все это с пульта управления, расположенного сбоку. Почти все модели позволяют открывать/закрывать ворота при помощи пультов дистанционного управления. Для приема их сигналов необходимо установить антенну и настроить пульты (запрограммировать).

Внешний вид привода для автоматических откатных ворот

При выборе этого типа автоматики необходимо обращать внимание на технические параметры и дополнительные функции.

Мощность и усилие. Средний показатель — 600 Н/м, что эквивалентно усилию в 60 кг. Это максимальное значение, которое развивается далеко не всегда. Автоматика настроена так, чтобы работа была оптимальной — если помех нет, усилие небольшое. При преодолении препятствий, которые могут быть на пути створки, усилие увеличивается, иногда — до максимума. Противодействовать ему под силу не каждому, и если на пути окажется автомобиль или зазевавшийся человек, проблемы будут обязательно. Потому в некоторых моделях (недавнего выпуска с питанием 24 В) предусмотрена возможность перепрограммирования. Второй вариант — при определенном усилии створка останавливается или даже слегка откатывается назад.
Наличие контроля температуры. При температурах ниже ноля, створка обычно движется медленнее: смазка загустела, да и снег-лед тоже могут мешать. При наличии такой функции в холод автоматически повышается усилие для открывания.
Регулируемая скорость движения створки. Чтобы ворота производили меньше шума, вначале и в конце скорость их движения снижается.
Резервное питание. Некоторые современные модели, работающие от 24 В, имеют в корпусе встроенную аккумуляторную батарею, которая позволяет пользоваться воротами при отключении электропитания. Некоторые из них позволяют подключать внешние резервные источники.

Пример комплектации автоматических раздвижных ворот

При выборе привода для откатных ворот, работающего от 230 В, необходимо выбирать его в зависимости от интенсивности использования. Интенсивность использования — это величина, выражаемая в процентах. Она означает сколько времени может работать без перерыва данное устройство. Например, для установки а частный двор, достаточно выбрать модель с интенсивностью около 30-40%. Это значит, что из 10 минут, работать в непрерывном режиме он будет 3 минуты, после чего отключится из-за перегрева. Для коллективного использования, например, на въезде в дачный поселок с количеством проживающих 300 человек, должен стоять привод с интенсивностью 70-80%.

Наличие фотоэлементов. Это вторая возможность обеспечить безопасность: при срабатывании, движение створок блокируется до исчезновения препятствия.

Наличие режима «калитка», при включении которого створка открывается лишь немного, на расстояние, достаточное чтобы пропустить человека.

Некоторые тонкости внутреннего строения приводов для раздвижных автоматических ворот смотрите в видео.

Теперь комментарии к видео. Сравнение по мощности в этом ролике не совсем правильное. Есть разные модели для ворот разных размеров и массы. Минимальный порог — 400 кг, максимальный в бытовых до 1200 кг, в промышленных более 2000 кг. При сравнении мощностей первый экземпляр взят из самой «легкой» категории — до 400 кг, остальные — для ворот большей массы. Потому такое сравнение необъективно. Хотя никто и не говорит, что среди малоизвестных марок есть, а значит, и стоящих меньше, есть хорошие по качеству. Возможно, те, что продемонстрированы в ролике такие и есть….

Примерно такая же картина по поводу шестерен. Все приводы делятся на три класса: бытовые, полу-промышленные и промышленные. В бытовых самый низкий ресурс и самая низкая интенсивность использования — работать непрерывно мотор будет примерно 30-40% от общего времени, иначе перегреется и будет отключен автоматикой (если есть). Этот класс самый дешевый, именно потому там и ставят самые дешевые комплектующие — пластмассу и силумин. Не все производители и не во всех линейках, но это скорее правило, и в маломощных приводах бытового класса найти шестерни из стали, и, тем более, латуни, сложно. Тем не менее, при нормальном для этого типа режиме эксплуатации работают они нормально — свой ресурс вырабатывают, но и только. По этой причине к выбору класса нужно относится вдумчиво и отслеживать заявленный производителями ресурс работы (есть в тех. характеристиках).

Один из приводов для консольных ворот с нижней балкой

Что нужно указать при покупке

Определившись с теми функциями и параметрами, которые вы считаете необходимыми нужно искать подходящую модель. При выборе в магазине продавцы попросят следующие данные:

Тип несущей системы (консольные, на рельсе, на верхней балке).
Размеры и масса (хотя-бы приблизительная) полотна.
Интенсивность использования: сколько человек и как часто могут пользоваться устройством.

Все эти данные от вас должен потребовать продавец: иначе он не может определиться с требуемой мощность. оборудования. Если откатные ворота уже сделаны , могут понадобится такие параметры, как расстояние между роликовыми опорами, параметры фундамента и расстояние от него до полотна ворот. Все это необходимо, чтобы правильно подобрать физические параметры привода.

О пультах управления (брелках) и типах кодировки

Все пульты можно разделить на две основные группы:

с плавающим кодом;
с фиксированным кодом.

Комплект автоматики для откатных ворот

Как работают брелки с фиксированным кодом

У этих устройств для определенного действия записывается свой сигнал (частота или комбинация частот). При получении определенного сигнала они начинают выполнять соответствующее ему действие. Хорошо это или плохо? Скорее — плохо. Вот почему. Вокруг нас большое количество электроники, управляемой с пультов. Они запросто могут выдавать подобный сигнал. Например, сосед, изменяя параметры свечения своей лампы, может открывать или закрывать ваши ворота. А все потому, что сигнал похож и ваш блок управления ворот попадает в радиус действия. Такая же ситуация может быть и с любым другим радиоуправляемым устройством. Потому владельцы пультов с фиксированными частотами часто не понимают, почему ворота открываются сами по себе. Хуже того, бывали ситуации, когда приехав на дачу или домой они видели открытые ворота. Просто кто-то из ближайших соседей воспользовался каким-либо пультом для своей техники или это сделал вор. Решить проблему можно перепрограммировав пульты, задав другие кнопки/частоты, но это — не гарантия того, что работать мотор будет только от вашего пульта: диапазон частот ограничен.

Второй негативный момент состоит в том, что фиксированный код легко считать (записать на спец устройство, а потом при необходимости воспроизвести). Для злоумышленников это благо. Так как автоматические приводы выполняют роль замка — без пульта снаружи их не откроешь, имея нужные частоты легко проникнуть внутрь.

Какую систему кодировки для пульта управления выбрать…

Принцип работы пультов с плавающим кодом

У брелков второго типа прописано в памяти некоторое количество кодов. Цифра большая — несколько сот тысяч или миллионов. После каждого использования код меняется на следующий в цепочке. При принятии управляющим устройством он анализируется. Если пришедший сигнал — следующий в цепочке, действие выполняется, если он отличается — реакции нет.

Таким алгоритмом решаются сразу две проблемы: и возможность управления вашими воротами через пульт соседа, и возможность записать коды. Нет, записать их можно, но чтобы ворота сработали нужно иметь записанные в правильной последовательности все коды.

Понятное дело, что оборудование управления при использовании плавающего кода более сложное и, значит, более дорогое, но безопасность дороже… Нет?

Большинство фирм предлагают к любому из приводов обе системы кодировки, так что выбор за вами.

Самодельные приводы: видео

Тем, для кого «автоматические ворота своими руками» значит не только смонтировать готовый комплект автоматики, а еще и собрать его полностью, полезны будут видео-отчеты о том, как и из чего их уже делали. Например, из дрели…

Привод сделан от двигателя стиральной машины.

Самодельная автоматика для распашных ворот

Сделана она на этом приводе.

Двигатель для самодельной системы открывания распашных ворот

Схема подключения автомобильной сигнализации.

Как подключить сигнализацию к самодельной автоматике для ворот

Делаем автоматические гаражные ворота с дистанционным открытием

«Умелец да рукодельник и себе и людям радость приносит». Не знаете, чего бы еще такого сделать во дворе, если все уже переделали, а руки чешутся? Можем подсказать идею. Ворота, которые сами открываются и закрываются автоматически. Любители комфорта давно оценили саму идею дистанционного управления механизмом, и им завидуют остальные автолюбители, особенно в то время, когда на улице льет проливной дождь. Понятное дело, что открывание створок вручную дело не 30 секунд, а бежать открывать и закрывать нужно, к тому же в мокрой одежде плюхаться на сидение мало приятно. Ниже мы расскажем, как сделать автоматические ворота своими руками, предоставив инструкцию с фото и видео примерами.

Какие бывают механизмы?

В наше время существует три вида открывания уличных ворот:

Распашные — это классический вид. Ворота состоят из двух створок, крепящихся на поворотных петлях к вертикальному основанию, глубоко и прочно установленному стальному каркасу. Для ручного либо автоматического открывания створок нужно пространство перед ними.

Если вы хотите сделать автоматические распашные ворота для дачи своими руками, советуем просмотреть это видео:

Самодельный раздвижной механизм

Откатные на роликах, обычно это одна створка, технически несложная конструкция, поскольку вес ворот распределяется на ролики, а для противостояния ветру и поперечным нагрузкам устанавливаются дополнительные направляющие. Такие механизмы сложные в эксплуатации, но в то же время достаточно просто сделать механическую часть своими руками.

Если вас заинтересовал такой вариант автоматических ворот для забора, рекомендуем просмотреть данный видеообзор:

Самодельный откатной механизм

Гаражные роллетного типа — это набор фигурных реек из металлопластика, сцепленных подвижным замком, помещенных в направляющие пазы и соединенных в одну конструкцию. Двигаясь по пазам они под потолком переламываются в замке, тем самым преодолевая прямой угол, и рейки ворот ходят под потолком, освобождая въезд в гараж.

Гаражные подъемно-поворотного типа совершают сложный маневр, уходя вверх и освобождая проезд. Автоматический подъемный механизм сложен в монтаже и эксплуатации.

Принцип действия

Механизм открывания распашных ворот — это комплект из двух моторов и системы автоматики, которая следит за положением створок и за очередностью их открывания/закрывания. Створка с накладным профилем-пазом должна начинать движение первой, при автоматическом открытии ворот и заканчивать движение последней при закрытии. Также движение должно прекратится в крайних точках положения створок. Мощность моторов напрямую зависит от веса створок — чем тяжелее, тем мощнее двигатель и редуктор нужны для управления ими. Также стоит учитывать площадь полотна, воздействие на них ветра. Это добавит моторам лишнюю нагрузку. Лучше предусмотреть и сделать аварийное открытие уличных ворот, в случае поломки или отсутствия электроэнергии, в ручном режиме, съемом.

Как в заводских, так и в самодельных приводах, в основном используют актуатор, который изображен на фото ниже:

Он представляет собой резьбовую шпильку с винтовой муфтой на ней. За счет вращения шпильки муфта накручивается по резьбе, тем самым перемещаясь по шпильке.

От шага резьбы зависит коэффициент редукции, чем меньше шаг, тем больше усилие может передать актуатор. В качестве электродвигателя можно использовать мотор редуктор автомобильных дворников или же стеклоподъемники.

Механизм автоматических откатных ворот довольно прост в реализации. Один двигатель, один редуктор. Передача линейного движения может быть на рейку с зубьями, или же мотоциклетной цепью. Автоматика следит за крайними положениями створки, закрыто или открыто. Главная изюминка — это жесткая конструкция створки и система роликов, удерживающих эту конструкцию во время закрывания и открывания. Также обеспечивается противостояние боковой нагрузке во время ветра. Главная задача сделать так, чтобы сбалансированная створка легко и без усилий ходила по роликам и направляющим. Во время разработки ворот нужно предусмотреть аварийное открывание, в случае поломки или отключения электроэнергии. В качестве эл. привода также возможно использовать двигатель от стеклоподъемника или дворников.

Гаражные автоматические ворота в свою очередь делятся на роллетные (их еще могут называть секционными) и подъемно-поворотные. Данный тип проблематично сделать самостоятельно ввиду сложности технологии производства. Их плюс в том что изготовление происходит по индивидуальному заказу в цехе, и монтаж осуществляется целым блоком, поэтому не занимает много времени.

Сейчас на рынке широко представлен ассортимент механизмов и элементов для того, чтобы можно было самому сделать автоматические ворота с дистанционным открытием и закрытием.

В нашей статье мы постарались познакомить читателей с существующими видами механизмов и подсказать идею для самостоятельного выбора подходящего варианта для загородного дома. указав моменты, на которые нужно обратить более пристальное внимание:

Парусность. Сопротивление ветру.
Вес. Нагрузка на механизм открывания.
Аварийное открывание в ручном режиме. Простота реализации.
Пригодность ремонта и легкость в обслуживании.

Надеемся, теперь вы знаете, как сделать автоматические ворота своими руками и из чего должен состоять механизм. Если вам понравился материал, почему бы не поделиться им с друзьями в соцсети?

Будет полезно прочитать:

Самодельный раздвижной механизм

Самодельный откатной механизм

Источники: http://zaborlike.ru/vorota/avtomaticheskie-vorota-svoimi-rukami.html, http://stroychik.ru/zabor/avtomaticheskie-vorota-svoimi-rukami, http://samelectrik.ru/avtomaticheskie-garazhnye-vorota-s-distancionnym-otkrytiem.html

zabor-pro.ru

Автоматические ворота гаражные: виды и установка

Автоматические ворота для гаража способны защитить автомобиль от угона. Существует несколько вариантов:

автоматические гаражные ворота различных модификаций;
традиционные распашные кованые ворота без автоматики.

Оставим без внимания обычные гаражные кованые ворота, поскольку они совершенно не соответствуют современным требованиям комфорта и безопасности. Они могут распахиваться наружу или внутрь, установить их самостоятельно не является проблемой. Но в 21-м веке такой формат приемлем разве что в гаражных кооперативах советской постройки.

Современные автоматические гаражные ворота можно открыть дистанционным управлением, сидя в автомобиле, они обеспечивают хорошую термо- и звукоизоляцию. Ваш гараж не только защитит автомобиль от угона, но и будет выглядеть в соответствии с требованиями современного дизайна. Для этого установка автоматических ворот производится исходя из различных критериев: стоимости, дизайна, габаритов гаража и особенностей подъездных путей.

Виды гаражных ворот:

автоматические откатные;
секционные автоматические въездные;
распашные с автоматикой;
автоматические рулонные.

Откатные ворота

Такие гаражные конструкции также называются сдвижными. Раньше они стоили немалых денег, и их установку могли себе позволить только состоятельные люди или крупные предприятия. На нынешнем этапе развития технологии установить автоматические откатные ворота может любой потребитель.

Популярность откатных ворот обусловлена, прежде всего, удобством открывания. Сдвигаясь, они экономят пространство. Консольные блоки, используемые в современной технологии, дают возможность отказаться от монтажа направляющих рельсов в конструкции. В старых моделях открывание затруднялось тем, что ролик ржавел, а в зимнее время зачастую примерзал к рельсу. В современной конструкции все подвижные элементы находятся в защищенной от непогоды и скрытой направляющей балке, поэтому не замерзают, не ржавеют и, как следствие, не заедают при открывании.

Секционные автоматические ворота для гаража

Доступная цена и техническое совершенство делают секционную конструкцию универсальным решением для самых разных объектов. Вы можете увидеть их не только в гараже, но и в частном доме, на даче, в промышленном здании.

Полотно секционных ворот собрано из подвижно скрепленных панелей. Движение полотна обеспечивает система направляющих, которая при открывании двигает секции вверх и размещает внутри помещения гаража под потолком.

Эргономичность, универсальность и относительно невысокая цена сделали секционные конструкции очень популярными как в европейских странах, так и у нас. Потребителей привлекает возможность гармонично вписать их в любой фасад.

Автоматические въездные ворота включают в себя три основных элемента: щит (полотно), направляющие и торсионная или пружинная система уравновешивания, которая обеспечивает легкость открывания при автоматическом и ручном режимах. Полотно состоит из двух листов оцинковки, между которыми расположен теплозащитный пенополиуретановый слой, благодаря чему щит не пропускает зимний холод и прекрасно удерживает тепло. Направляющие обеспечивают плавность хода при закрывании или открывании ворот.

При желании имеется возможность секционную конструкцию оснастить решеткой для вентиляции, дверью, окном. Также предусмотрена возможность установки задвижки, ограничивающей доступ в гараж. В этом случае открыть его получится только изнутри.

Секционные конструкции обязательно оснащены автоматическим электроприводом, который при надлежащем обслуживании способен обеспечить до 25000 открываний.

Секционные гаражные конструкции практически невозможно вывести из строя. Они доказали свою надежность в самых суровых климатических условиях, а механизм немедленно блокирует и поднимает полотно вверх в любой нештатной ситуации.

Распашные ворота с автоматикой

Такие автоматические ворота открываются внутрь или распахиваются наружу. Они абсолютно надежны и во всех отношениях универсальны. Несложное устройство обеспечивает быстрый монтаж. Распашные гаражные конструкции наиболее просты в изготовлении и не требуют дорогостоящего обслуживания в процессе эксплуатации. Конструкцию можно изготовить как по вашим собственным чертежам, так и на основе стандартных решений.

Автоматические распашные ворота

Изготовитель готов разработать индивидуальный дизайн распашных ворот в соответствии с вашими требованиями. Вы имеете возможность выбора цветовой гаммы полотна и материалов заполнения полотна.

Рулонные конструкции

Рулонные скоростные ворота открываются в вертикальной плоскости. Казалось бы, описанных выше систем ворот вполне достаточно для всех форматов гаражей и зданий. Однако обойти вниманием современные рулонные конструкции никак нельзя, поскольку они обеспечивают самый высокий уровень безопасности и функциональности.

Подъемные ворота вы можете установить как на существующих, так и на строящихся объектах. Главное достоинство таких ворот — компактность. При условии, что подъезд к гаражу короткий и ведет на улицу, вертикально открывающееся рулонное полотно будет исключительно удобным решением. Безопасный обзор водителю обеспечивает поднятый щит ворот. Алюминиевый профиль обладает прекрасной звуко- и теплоизоляцией. Для освещения гаража можно использовать монтаж специального профиля с остеклением.

Рулонные подъемные конструкции гарантируют высокий уровень безопасности. Изготовленный из алюминиевого профиля щит способен противостоять значительным механическим воздействиям. Вырвать гаражное полотно из мощных направляющих не представляется возможным. При попытке силового поднятия рулонных ворот вступают в действие подвесные блокировки и электромагнитный тормоз. Фотоэлемент отслеживает движение, и при обнаружении в поле зрения препятствия поступает команда на немедленную остановку. Аварийное отключение электрического питания не создаст проблем, так как в такой ситуации открыть или закрыть гараж можно вручную при помощи специального привода.

В ассортименте специализированных компаний имеется немало расцветок алюминиевого профиля. В результате вы имеете возможность выбрать цветовую гамму роллетных ворот в максимальном соответствии с эстетикой фасада гаража или здания. Лаковое покрытие профиля устойчиво к различным механическим воздействиям.

Установка элементов

Как установить автоматические ворота? Поставить в гараже самые простые кованые ворота можно и без привлечения мастеров специализированной компании. В чем их плюсы и минусы? С одной стороны, это дешево, но с другой — очень некомфортно. А уж говорить о дизайне и вовсе не приходится.

Автоматические скоростные ворота качественно установят только профессионалы. Самостоятельно выполнить монтаж сложной конструкции не получится — потребуется использование специального инструмента и оборудования, а также наличие опыта и навыков работы. Все виды автоматических ворот требуют тщательной сборки. Здесь ошибки недопустимы, ведь это не обычные распашные кованые ворота, которые не требуют особой точности при установке.

Монтаж и регулировка автоматических ворот — процедура, требующая высокой квалификации монтажника.

tvoygarazh.ru

Секционные гаражные ворота — размеры и цена, технические преимущества и недостатки, видео

Секционные гаражные ворота сегодня являются одними из самых оптимальных вариантов для обустройства таких построек. У них есть свои отличия, которые, в конечном итоге, отобразятся на цене. Поэтому с этим изделием стоит познакомиться поближе.

Конструкционные особенности

Секционные гаражные ворота – полотно из металла, состоящее из секций. В конструкции имеются направляющие шины, за счет которых и происходит соединение различных элементов. Движение ворот идет снизу в верх при открывании вплоть до потолочного пространства, и наоборот при закрывании. Во время этого процесса, механизм поднимает каждую секцию – последующий элемент прячется за предыдущим.

Секционные ворота для гаража состоят из:

полотна – имеет два стальных листа, между которыми есть полиуретановая пена, выполняющая роль теплоизолятора;
направляющего стального профиля с кронштейнами и подвесов – первые обеспечивают поднятие и опускание ворот, а вторые их фиксацию в крайнем верхнем положении;
пружинной системы – она способствует балансировке полотна, а также обеспечивает ручное управление воротами.

Конструкция ворот достаточно проста, поэтому и в эксплуатации не будет сложностей. Но главное удобство – автоматическое управление. То есть хозяину нет необходимости постоянно выходить из автомобиля, чтобы открыть-закрыть ворота, а это значительно сокращает время.

Разновидности

Выбор ворот для гаража – ответственное мероприятие, ведь не только стены защищают автомобиль от нежелательного погодного и человеческого воздействия. Поэтому, перед покупкой конструкции, стоит ознакомиться с имеющимся выбором изделий.

Секционные гаражные ворота могут быть:

Изготовлены из сэндвич-панелей. Этот вариант в своей конструкции имеет дополнительный слой уплотнителя, чтобы обеспечить защиту от промерзания. Толщина панелей напрямую влияет на уровень защиты от взлома и энергоэффективность. Сэндвич-панель представляет собой два листа из стали, между которыми расположена полиуретановая пена. Данный вид ворот имеет достаточно широкий ассортимент, как по размерам, так и по фактуре с цветом.
Изготовлены из панорамного полотна. В данном варианте в изготовлении используется экструдированный профиль из алюминия. В полотне имеются светопрозрачные вставки.

Секционные гаражные вороты могут быть и комбинированными. Такие модели соединяют в себе и сэндвич-панели, и панорамные полотна.

Также есть еще одна классификация – по типу управления. Ворота могут быть полностью автоматическими, на дистанционном или ручном управлении. Первый тип имеет в своей конструкции электроприводной механизм, второй тип может иметь дистанционное (при помощи ДУ пульта или мобильного телефона) или стационарное управление, ну а третий тип потребует прикладывать физические усилия для того, чтобы открыть гараж.

Чем более автоматизированной будет система, тем дороже она обойдется. Также важно обращать внимание на фирму изготовитель, так как чем известнее бренд, тем выше будет цена.

Преимущества установки секционных ворот

Ворота гаражные подъемные секционные набирают все большую популярность. И этому есть свои причины. Некоторые покупателей может сначала отпугнуть несколько высокая цена, но если ознакомиться с преимуществами таких установок, то становиться понятным, что деньги будут потрачены не зря.

Среди сильных сторон стоит обратить внимание на следующие моменты:

за счет подъема полотна в потолочное пространство, экономиться много полезной площади;
данная установка обеспечивает хорошую звуко- и шумоизоляцию, благодаря чему гараж можно использовать не только для хранения автомобиля, но в роли подсобного помещения;
современные модели имеют высокую защиту от взлома;
простота и безопасность эксплуатации;
при правильной установке, ворота обеспечат высокий уровень теплоизоляции и герметизации помещения.

На сегодняшний день производители предлагают широкую цветовую палитру и выбор по фактурному оформлению. Что касается цены, то она напрямую связана с размерами полотна и фирмой.

Размеры и цена

Гаражный проем имеет такие размеры, чтобы определенное транспортное средство могло попасть вовнутрь. Соответственно, под эти размеры подбираются и ворота. Обычно это стандартные размеры – ширина – 2,5 м, высота — 2-2,5 м. При желании и возможности можно подбирать индивидуальные размеры. К тому же некоторые производители заранее предлагают размерную сетку, в которой указаны самые популярные и востребованные размеры.

Размеры секционных ворот в гараж побираются по определенным параметрам и рекомендациям:

Стоит думать на будущее, то есть, если в семье сейчас легковой автомобиль, то в будущем он может поменяться на внедорожник или даже фургон семейного типа. Также в семье ожжет быть не одна машина, а сразу две и более. В данном случае лучше покупать ворота размерами в 3 х 2,5 м.
Глубина установки зависит от типа ворот. Например, если в конструкции имеется электропривод, то ему понадобится дополнительное пространство, из-за чего глубина составит более 3х метров. Механизм расположенный в потолочном пространстве также потребует места, а значит, повлияет и на высоту ворот. Верхняя перемычка должна располагаться не ниже 2,1 м. Только в этом случае, подъемные ворота будут свободно перемещаться. Для автоматических ворот требуется по 1-1,2 м по бокам от проема, поэтому на стенах в этих местах лучше не проводить ни каких коммуникаций.
На величину ворот также влияет угол поворота и уклон на подъездной дороге.

Габариты ворот выбираются в зависимости от размера самого гаража. Но бывает и так, что приходиться расстраиваться, а это касается не только стен, но и самих ворот. Поэтому об этом моменте стоит думать еще на этапе постройки гаража и может быть даже делать «запас» для расширения автомобильного парка семьи. Также не стоит забывать о том, что для парковки может понадобиться и маневрировать, а для этого также потребуется место.

Есть общие рекомендации касательно размера гаражных ворот в соотношении с габаритами машины:

седан, хэтчбек — 2500 х 2100 мм;
минивэн – 2700 х 2500 мм;
пикап – 3000 х 2500 мм;
микроавтобус – от 3090 х 2520 до 3225 х 3220 мм.

Специалисты рекомендуют въезд делать на 60 мм (а еще лучше на 120 мм) больше по ширине, и на 30 мм (а еще лучше на 60 мм) по высоте больше, чем габариты имеющегося автомобиля.

Купить ворота секционные гаражные можно, как в специализированных магазинах, так и на сайтах. Что касается стоимости по размерам, то она примерно такая:

минимальный размер (1870 х 2500 мм) – примерно 600 долларов;
средний размер (2540 х 3000 мм) – примерно 720 долларов;
максимальный размер (3040 х 5000 мм) – примерно 1195 долларов.

Секционные ворота можно заказать и по индивидуальным замерам. Также на конечную стоимость влияет и конечная комплектация, например, есть ли запорные замки или нет.

Установить секционные ворота в гараж своими руками будет крайне затруднительно. Но многие фирмы предлагают такие услуги. А если заказать изделие и вместе с ним установку, то можно получить неплохую скидку.

На сегодняшний день самыми популярными фирмами производителями являются Алютех (Белоруссия), DoorHan (Чехия), Ryterna (Литва), Вишньовски (Польша) и Нormann (Германия). Эти компании имеют достаточно широкий ассортимент.

Как видно из всего выше изложенного, при покупке секционных ворот в гараж, размеры и цена полностью взаимосвязаны. Поэтому сначала нужно решить вопрос с габаритами самого помещения, а потом под него подбирать параметры конструкции.
