Автоматические гаражные ворота подъемные – Подъемные ворота для гаража: размеры, цены и характеристики

Содержание

Выбираем лучшие гаражные ворота

Лучшие гаражные ворота

Лучшие гаражные ворота те, которые служат надежной защитой для помещения и удобны в эксплуатации. Еще не маловажным фактором является их изготовление.

Ведь если сделать своими руками, тогда и цена будет значительно ниже. Сегодня мы с вами и рассмотрим, гаражные ворота какие лучше.

Ведь здесь не малую роль будет играть и конструкция гаража. Но в любом случае, если на воротах будет автоматика, тогда они будут просто удобными.

Как установить автоматические ворота: полезные советы

Автоматические ворота пользуются особым успехом в современном мире, ведь они не только надежны, практичны, но еще и роскошны, а ведь о такой конструкции мечтают многие хозяева. Но вот сделать правильный выбор автоматических ворот не так просто, как кажется, ведь необходимо соблюсти некоторые тонкости и нюансы.

Итак:

Линейная автоматика, как правило, работает по принципу движения штока, сегодня такая конструкция востребована и популярна.

Рычажной привод, напоминает согнутую в локте человеческую руку, которая соединяется подвижным шарниром.
Если эти варианты вам не подходят, то можете воспользоваться подземным приводом, он славится тем, что можно скрыть автоматику, тем самым сохраняя при этом эстетичный внешний вид ворот в целом. Конечно же, этот вариант является наиболее распространенным, но вы должны осознавать, что стоят они недешево.
Если вам никогда не выпадала возможность наблюдать за работой таких механизмов, то вы можете сделать это, посмотрев видео ролики на сайтах, тогда можно понять, что действительно они уникальны.
Сегодня создано громадное количество организаций, которые и занимаются продажей расходных материалов, ворот от лучших производителей, так что, всегда можно приобрести конструкцию, которая будет отличаться высоким качеством и долговечностью.

Внимание: При автоматизации распашных ворот, как правило, принято использовать либо линейные, либо рычажные приводы. Говоря о первом варианте, то знайте, что они стоят дешевле, но способны выдерживать тяжелые конструкции ворот, чего нельзя сказать о рычажных вариантах.

Сегодня многие желают приобрести распашные ворота, по той простой причине, что они славятся простой конструкцией, более того идеально подходят для реализации идеи, связанной с их установкой. Ведь произвести работу можно своими руками, если соблюсти всего лишь некоторые этапы работы.
В самом начале нужно изготовить крепежную раму, каркас, обшивку ворот, после чего нужно заниматься изготовлением петель, запоров и замков (см. Как выбрать гаражный замок: варианты и правила выбора). Поверхность ворот красится, делается это для того чтобы предотвратить образование коррозий и различных повреждений.

Виды автоматических ворот

Какие гаражные ворота лучше будут в вашем конкретном случае, мы сейчас рассмотрим подробно. Ведь в любом изделии есть свои положительные и отрицательные стороны.

Поэтому перед выбором стоит детально изучить конструкцию, посмотреть фото и видео, собрать как можно больше информации.

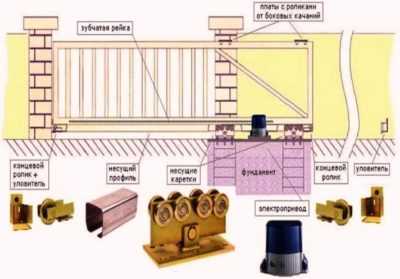

Откатные автоматические ворота – надежно и практично

Откатные ворота для гаража

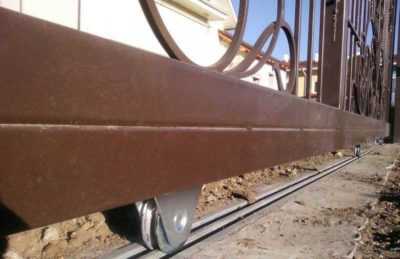

Такие ворота представляют собой цельное полотно, которое отодвигается полностью в ту или иную сторону, часто их называют раздвижными.

Внимание: Но помните, что такие ворота не способны обеспечить полной и эффективной герметизации внутреннего помещения, более того создает серьезные проблемы, связанные с сохранением тепла зимой.

Вам не потребуется пространства снаружи гаража для открытия. Но здесь есть и недостаток, у вас должно быть свободное пространство на длину полотна в сторону от помещения. При выборе надо обратить на это особое внимание.

Данная конструкция довольно устойчива при порывах ветра. Не стоит теперь волноваться что машину поцарапает створка дверей.
Автоматика на такие ворота будет стоит значительно дешевле от распашных ворот.
Сделать откатные ворота можно своими руками, причем это не так и сложно, по сравнению с другими автоматическими воротами.

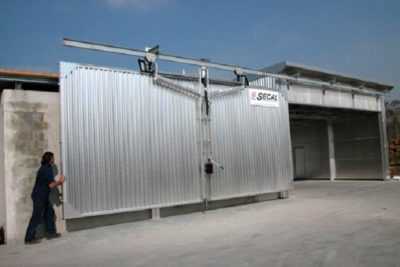

Автоматические подъемные ворота

Такие ворота считаются самыми эффективными, они способны навсегда решить проблему, связанную с экономией пространства, поэтому можно смело приобрести их, точно зная, что так и есть. Важными преимуществами таких конструкций считается – продуманность и функциональность.

Подъемные ворота автоматические

Вообще подъемные конструкции имеют множество разновидностей, а значит, при желании можно выбрать ту конструкцию данного типа, которая отлично подойдет вам. Или же изготовить их своими руками (см. Подъемные ворота в гараж своими руками: как сделать лучше).

Рольставни

Рольставни отличаются тем, что они считаются самыми компактными конструкциями. Дверное полотно представляет собой рулон, он способен наматываться за считанное время на вал.

Роллетные гаражные ворота

Итак:

Если вы решили приобрести рольставни, то знайте, что они будут служить долгие годы, ведь действительно долговечность считается их важным преимуществом. Как вы сами поняли, такие конструкции способны экономить пространство, а ведь это немаловажно.
Но многие люди не желают приобрести их, так как они создают большое количество зазоров, так что, решайте, как стоит поступить вам.
Как только наступают первые заморозки, то владелец таких конструкций сразу же, сталкивается с некоторыми серьезными проблемами, это касается обледенения створок, примерзания полотна к полу и т.д.

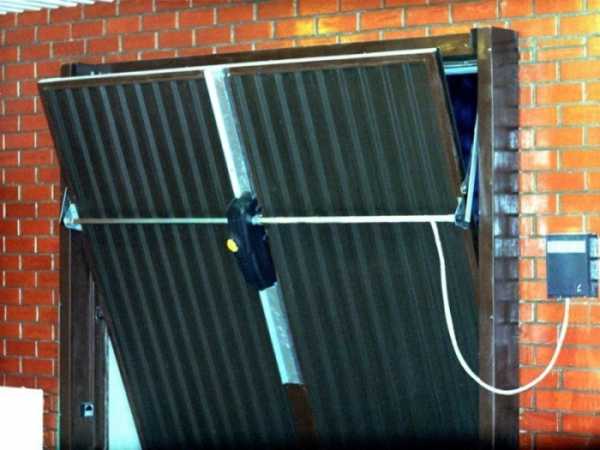

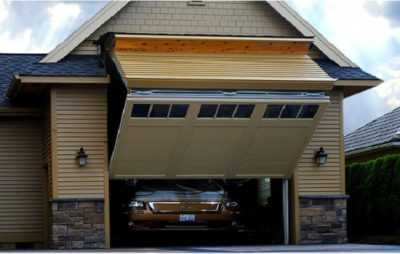

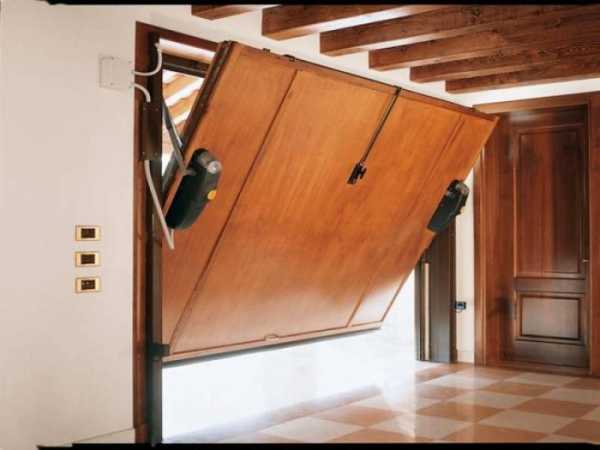

Подъемно – поворотные ворота

Такие ворота принято изготавливать из цельного полотна, основа таких конструкций – сэндвич – панели, это может быть и тонкий слой профнастила. Они способны обеспечить плотное прилегание к дверной раме, в результате чего, можно насладиться прекрасной герметизацией гаража.

Использование подъемно-поворотных ворот в гараже

Как только такие ворота поднимаются, то полотно прячется внутри гаража под потолком, что, конечно же, удобно. Это достигается благодаря шарнирно – рычажковому механизму.
Вы обязательно оцените и бесшумное движение щита, что делает такую конструкцию популярной и распространенной, это и взломостойкость, а также плотное прилегание к раме, поэтому приобретая такую конструкцию, вы оцените эти достоинства, как следует.

Внимание: Быстрый износ пружин считается недостатком такой конструкций, также стоит она недешево, значит, позволить себе ее покупку, смогут далеко не все.

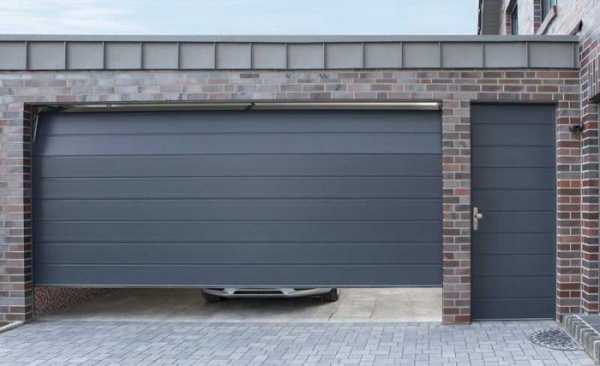

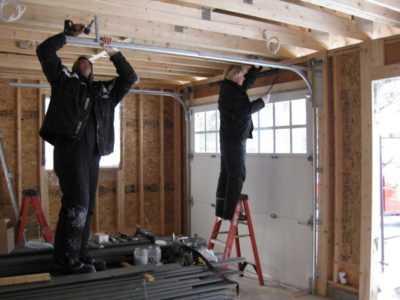

Гаражные автоматические секционные ворота

Конечно же, если говорить о распространенных видов подъемных дверей в целом, то такие ворота по достоинству занимают одно из лидирующих позиций на сегодняшний день. Если вы пожелаете приобрести такие ворота, то сможете убедиться лично в том, что так и есть.

Секционные ворота для гаража

Такие ворота отличаются надежностью, долговечностью и практичностью, более того они обладают шикарным внешним видом, а значит, они в любом случае, порадуют вас, так что, решение принимать только вам.
Полотно ворот способно с легкостью подниматься, а что касается щита, то его принято изготавливать из панелей, которые крепятся друг с другом шарнирами.
Двери должны превышать ширину дверного проема, примерно на 30-50 мм. Ведь это наиболее важное условие, а значит, его стоит учитывать обязательно.
Как только происходит подъем конструкции, полотно начинает преломляться, после чего аккуратным образом складывается под потолком, делается это либо вертикально, либо горизонтально, возможно и под углом.

Если возникает необходимость, то всегда можно сделать в воротах дверь, но при этом обязательно учитывайте то, что это приведет к серьезному удорожанию изделия, но если это вас не пугает, то, конечно же, проблем возникать не должно.
Автоматические секционные ворота, предназначенные для гаража, славятся универсальностью, компактностью, долговечностью и практичностью, а значит, вы оцените их в любом случае.

Внимание: «Капризность» механизма, а также быстрая изнашиваемость считаются недостатками такой конструкции, так что, заранее вы должны знать и об этом.

Теперь вы сами должны подобрать для своего гаража те ворота, которые идеально подойдут для этого помещения и будут служить долгие годы. Ведь сделать это можно без особых проблем, так что решайте.

И как лучше сделать гаражные ворота вы решите согласно вашей конструкции. Инструкция по установке любого вида ворот есть на нашем сайте.

1pogarazham.ru

Подъемные гаражные ворота

Автоматические гаражные ворота – это прекрасное решение для обустройства гаража. Они позволяют пользоваться въездом с комфортом. Вам больше не нужно выходить из машины, чтобы открыть ворота в гараж, затем снова садиться за руль и загонять машину. Да и при выгонке машины вы просто нажимаете на кнопочку на пульте дистанционного управления и едете по своим делам, не поделывая массу ненужных манипуляций по закрыванию створки ворот.

Разновидностей автоматических ворот есть масса. Это и сдвижные, и распашные, и рулонные, и подъемные гаражные ворота. Последние заслуживают особого внимания, поскольку обладают огромным количеством положительных качеств.

Преимущества подъемных гаражных ворот

Такие ворота могут похвастаться массой плюсов как в процессе использования, так и при выполнении функции защиты вашего авто. Подъемные ворота очень надежны, они выполняются из прочных материалов, стойких к грубой физической силе.

Ворота обеспечивают отличные теплоизоляционные показатели, поскольку в своей конструкции не имеют зазоров и щелей. Они крайне герметичны, благодаря чему способствуют созданию внутри гаража идеального микроклимата. В результате, вы даже в самый лютый мороз не потратите ни минуты на разогрев двигателя, а летом можете не беспокоиться о пересыхании уплотнителей и других резиновых деталей машины.

Конечно, невозможно не упомянуть о таком полезном качестве подъемных ворот как экономия пространства перед гаражом. В отличие от привычных распашных ворот, подъемные совершенно не требуют расчистки от снега перед открытием. И в условиях небольшой придомовой территории, они просто идеальны, поскольку высвободившееся пространство вы можете использовать как угодно на свое усмотрение.

Преимущество подъемных ворот перед рулонных в том, что вы можете обустроить калитку, тем самым избавившись от необходимости иметь дополнительную дверь в гараж. Гаражные подъемные ворота с калиткой делают процесс пользования гаражом еще более комфортным.

Механизмы гаражных подъемных ворот

Есть несколько вариантов работы подъемных ворот. Это могут быть подъемно-поворотные, секционные или гильотинные гаражные ворота. Рассмотрим эти разновидности немного подробней.

Подъемно-поворотные ворота намного упрощают жизнь владельца автомобиля. Они красивы и изящны, удобны в пользовании, не занимают свободное пространство внутри и снаружи гаража. Эргономичная конструкция и возможность устанавливать в проемы любого размера, а также надежность и простота в использовании делает их одним из лидеров при выборе гаражных ворот.
Секционные подъемные ворота постепенно вытесняют распашные и даже подъемно-поворотные конструкции. И причин для этого немало: такие полотна обладают массой преимуществ. Пользование ими куда проще и практичнее, ведь им совершенно не нужно места для открывания.

Установить подобную конструкцию можно в гараже с любой высотой и формой крыши. Полотно ворот после открытия располагается под потолком гаража над входом, не уменьшая полезного пространства. Вы можете свободно передвигаться внутри, не замечая ворот. Утепленные многослойные панели, из которых производятся ворота, превращают гараж в утепленный. А наличие качественного замка и автоматики надежно защищает машину от угона.

Подъемно-гильотинные ворота отличаются от подъемно-поворотных тем, что в процессе открывания они так и остаются в вертикальном положении, уходя наверх в пространство над въездом в гараж. Их установка не всегда возможна, поскольку высота гаража должна быть значительной.

womanadvice.ru

Ворота гаражные подъемные — конструкция, параметры выбора, цена

Гаражные подъемные ворота являются одним из атрибутов благоустройства вспомогательных построек в загородных домах и коттеджах. Конечно, для предотвращения несанкционированного проникновения в помещения вполне достаточно и обычных металлических моделей без автоматизации. Но именно гаражные ворота, управляемые с пульта дистанционного управления обеспечивают максимально комфортные условия.

Конструкция гаражных ворот включает в себя:

Перерывающее полотно, состоящее из нескольких секций соединенных между собой специальными петлями, обеспечивающих подвижность частей;
Направляющие;
Подвесы;
Механизм пружинной балансировки конструкции, работающий в автоматическом режиме.

Считается, что гаражные подъемные ворота отличаются от промышленных моделей менее надежными механизмами, что обусловлено облегченной конструкцией и низкой интенсивностью эксплуатации. Это мнение в корне неправильное. Все гаражные ворота, предназначенные для построек, находящихся в частном владении, изготавливаются с соблюдением условий безопасности использования и надежности конструкции.

Более массивные изделия требуют применения мощных приводов автоматического открывания/закрывания, а компактные модели комплектуются небольшими агрегатами, что и провоцирует возникновение мифа о «заговоре производителей».

Подъемные гаражные ворота обладают рядом характеристик, обеспечивающих потребительскую привлекательность моделей.

Использование практичных и эффективных материалов для изготовления полотна. В большинстве случаев, если требуется сохранение теплового режима в помещении, для секций (ламелей) ворот применяются сэндвич – панели. Внешняя оболочка панелей — это стальные профилированные оцинкованные листы, покрытые атмосферостойкой краской. Теплоизоляционные и звукоизолирующие свойства изделий обеспечивает вспененный полиуретановый наполнитель, находящийся между листами металлического профиля. Для придания конструкции необходимой жесткости, возможности противостояния ударным и ветровым нагрузкам, рекомендуется применять панели толщиной не менее 40 – 45 мм. Стальные листы наружной и внутренней оболочки панели соединены между собой замком, что исключает их отслоение наполнителя при ударных нагрузках и солнечном нагревании наружной поверхности. Стыки ламелей сконструированы особым образом и исключают попадание во внутреннюю часть помещения осадков, большинство моделей комплектуются дополнительными резиновыми уплотнителями.
Автоматическое открывание. При желании заказчика гаражные ворота подъемные снабжаются ручным или автоматическим приводом подъема. Если в первом случае владелец осуществляет движение секционного полотна с помощью цепного привода, то с автоматическим режимом не обязательно даже выходить из машины, достаточно нажать соответствующую кнопку на пульте дистанционного управления. Существует два типа подъемного механизма ворот — навальный привод и потолочный. Навальный привод комплектуется на подъемных воротах значительной массы, так обладает большой мощностью. Электродвигатель устанавливается в непосредственной близости торсионного вала с любой выбранной стороны. При подаче электроэнергии двигатель приводит в движение и вал, тем самым поднимая полотно. Механизм комплектуется дополнительной цепной передачей для ручного открывания подъемно-секционных ворот. Потолочный привод закрепляется на потолке по центральной оси и приводит в движение полотно тросом, который закреплен на тяговом рычаге.
Безопасность эксплуатации. Все подъемные ворота комплектуются механизмами, которые предотвращают закрытие полотна в случае выхода из строя приводов и других комплектующих. Полотно останавливается на расстоянии от 300 мм от уровня нижнего закрывания. Тем самым, ни при каких ситуациях не произойдет защемление человека. Подъемные гаражные ворота, при заказе определенной комплектации, снабжаются калитками, которые в открытом состоянии отключают механизм подъема через установленные концевые выключатели.

Какие параметры учитываются при выборе подъемных ворот

Часть параметров, необходимых для выбора моделей вы сможете определить самостоятельно, а характеристики безопасности и надежность эксплуатации рассчитывает специалист на основе полученных данных.

Параметры выбора моделей:

Размерные характеристики проемов установки ворот;
Наличие калитки;
Интенсивность эксплуатации в примерно выражении циклов открывания/закрывания полотна;
Возможные ветровые нагрузки;
Дизайн моделей и цвет полотен;
Тип привода и автоматики.

Параметры выбора приводов:

Вес и размер полотна устанавливаемого на подъемные ворота. Специалисты гарантируют бесперебойную работу привода при 30% запасе мощности. Расчет механизма производится после проведенных на месте замеров и определения модели ворот;
Производитель привода. В этом случае лучше всего довериться мастеру специализированной компании. На основании практического опыта и профессиональных знаний, сотрудник фирмы сможет рекомендовать оптимальные варианты механизмов;
Гаражные ворота подъемные комплектуются различными дополнительными функциями, призванными увеличить комфорт эксплуатации и обеспечить безопасность пользователя. Наиболее распространенные элементы — это фотодатчики, сигнальные лампы, антенны и пульты дистанционного правления.

Так как ворота подъемные могут стать источником повышенной опасности при неправильно проведенном монтаже, обращайтесь только в проверенные компании.

выс / шир	2000	2100	2200	2300	2400	2500	2600	2700	2800	2900	3000
1800	28600	30640	32700	31490	33000	33000	35300	35300	35000	36970	36970
1900	28600	30640	32700	31490	33000	33000	35300	35300	35000	36970	572
2000	32600	32850	32700	31600	33180	33180	34050	35500	38200	40000	592
2100	33250	33450	34450	33450	33600	33600	34200	35650	37800	38600	614
2200	33850	34800	36000	34150	35200	35200	35100	35500	38150	39600	627
2300	32700	34800	35150	34250	34250	34250	35100	36000	38150	38150	649
2400	36300	36600	37000	39000	35200	35200	37000	39000	38800	40200	667
2500	36300	36600	37000	39000	35200	35200	37000	39000	38800	40200	680
3000	41300	42150	43110	44650	47000	47000	48700	49900	51800	51000

moskomplekt-vorota.ru

Автоматические гаражные ворота

Каждому автовладельцу не чуждо желание сохранить свою «ласточку» в целости и сохранности. Потому ворота в гараже должны быть надежными. Однако давно прошли времена, когда обычные распашные ворота были единственной альтернативой. Сегодня есть немало вариантов удобных гаражных автоматических ворот с дистанционным открытием, что добавляет к их основной функции еще и комфорт для пользователя.

Виды автоматических гаражных ворот

В основном, все ворота с электроприводом отличаются способом открытия. Согласно этому параметру, можно выделить такие их разновидности:

Автоматические откатные (сдвижные) гаражные ворота. В этом случае полотно ворот закреплено на консольной балке, которая ездит по роликам на опоре. И в зависимости от типа установки балки, есть ворота с открытым профилем, когда балка расположена снизу, а также телескопические, когда конструкция ворот убирается сама в себя, экономя большое пространство вдоль стены гаража. Также есть секционные откатные ворота, которые смещаются по внутренней стене гаража перпендикулярно въезду.

Для таких ворот используется разное полотно, дороже всего вам обойдутся кованые сдвижные ворота. Из положительных характеристик такого типа ворот можно назвать надежность и долгий срок безотказной работы, возможность выбирать нужный цвет полотна, современность, удобство.

Автоматические подъемные гаражные ворота. Есть несколько вариантов в данной категории ворот. Это – подъемно-поворотные, секционные и подъемно-гильотинные.

Подъемно-поворотные ворота состоят из одного цельного полотна, перемещаемого по направляющим. Когда ворота открыты, полотно находится под потолком гаража. Это экономит пространство, к тому же, такие ворота просты в монтаже и использовании. Стоят они относительно недорого, обеспечивают хорошую теплоизоляцию, их можно закрывать в ручном режиме при необходимости. Минус подобной конструкции – они не подходят для низких гаражей.

Секционные подъемные ворота на Западе являются самым распространенным типом ворот. В этом случае полотно состоит из отдельных секций, скрепленных петлями. При открытии гаража, ворота оказываются под потолком гаража, открываясь посекционно. Преимущество перед подъемно-поворотными в том, что вы можете поставить машину впритык к воротам и начать их открывать – при подъеме они совершенно не требуют свободного пространства перед гаражом.

Подъемно-гильотинные нуждаются в наличии места над проемом снаружи гаража, что не всегда возможно. В остальном же они идеальны, особенно с точки зрения герметичности и теплоизоляции.

Автоматические распашные гаражные ворота. Их по праву можно считать классикой. Эти традиционные ворота нам более всего привычны. Открываться они могут внутрь или наружу. Створки ворот могут быть коваными, из сэндвич-панелей, а также из одно-двухслойного гофрированного полотна.

Преимущества таких ворот в простоте их конструкции и надежности, относительной дешевизне и высокой устойчивости ко взлому. Оснащенные автоматическим приводом, они по комфорту использования не уступают другим видам ворот. Единственный существенный минус – перед ними должно быть много свободного пространства для открывания.

Автоматические рулонные гаражные ворота. Такие ворота состоят из множества небольших секций шириной до 10 см. Полотно при открытии наматывается на вал, находящийся в коробе. Короб может быть размещен внутри или снаружи гаража. Такой тип ворот прост в использовании, он широко используется не только для гаражей, но и в магазинах, ресторанах и других заведениях.

Главные преимущества этого типа автоматических ворот – компактность, простой монтаж, невысокая стоимость.

womanadvice.ru

Гаражные ворота подъемные

Каждому, у кого есть автомобиль, хочется обустроить место для его хранения. И при постройке гаража в любом случае встает вопрос об оборудовании его гаражными воротами. На данный момент самым популярным их видом являются подъемные, которые отличаются удобством эксплуатации. Но такая конструкция, изготовленная на заказ, стоит довольно дорого, поэтому многие изготавливают ворота для гаража своими руками.

Плюсы и минусы подъемных ворот

Множество мест для хранения авто оформляются подъемными воротами для гаража и этому есть свое объяснение, так как конструкция отличается:

Простотой открывания без необходимости прилагать усилия.
Возможностью сохранить полезную внутреннюю площадь.
Возможностью установки конструкции в любом гараже.
Сложностью взлома.

Но помимо всех положительных моментов, гаражные ворота подъемные имеют несколько недостатков:

Сложность изготовления своими руками.
Возможность перегруза механических составляющих ворот.
Невозможность задержать тепло в помещении.

Изготовить ворота такой конструкции довольно сложно, но это под силу любому. Обязательно нужно иметь хотя бы начальные навыки работы со сварочным оборудованием, а также правильный чертеж с указанием всех размеров.

Разновидности подъемных ворот

В гараж в основном устанавливают один из видов ворот:

Подъемно-секционные ворота

Данный тип являет собой конструкцию, которая собирается из нескольких стандартных частей и при открывании они уходят под потолок вглубь гаража. Составляющие их панели могут быть изготовлены из дерева, стали или пластмассы.

Для улучшения теплоизоляции, внутренне пространство ворот обычно заполняют пенополиуретаном.

Такие ворота имеют заметные преимущества – это простота открывания, прочность и безопасность использования, а также бесшумная работа. Недостатком такой конструкции является то, что ее можно взломать, да собрать их своими руками почти не представляется возможным.

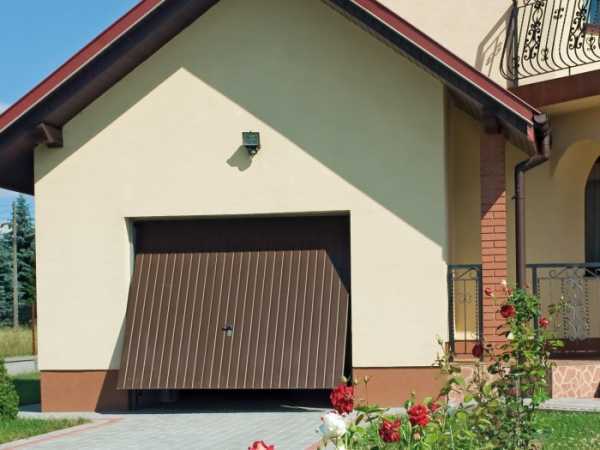

Подъемно-поворотные ворота

Это ворота с цельной створкой, которая поворачивается на 90 градусов при открывании. Осуществляется это рычажно-шарнирным механизмом. С такими воротами не страшно оставлять в гараже машину, так как они надежно защитят имущество от проникновения недоброжелателей.

Из-за того, что в конструкцию не включены направляющие и ролики, механизм работает без лишнего шума. Самым важным в целях экономии является то, что конструкция подъемных ворот может быть изготовлена самостоятельно даже без наличия опыта.

Важно! При слишком низких температурах ворота могут давать сбой при работе.

Возможность самостоятельного изготовления и принцип действия ворот

Ворота подъемно-секционной конструкции отличаются сложностью конструкции, поэтому, как говорилось ранее, выполнить их самостоятельно не представляется возможным. Но если хочется снабдить гараж именно ими, то лучше заказать их стандартное изготовления у фирмы-производителя и не экономить на монтаже. Только тогда можно быть полностью уверенным в надежности и качестве конструкции.

Ворота поворотного типа можно без труда изготовить самостоятельно, а денежные средства затратить только на материал для изготовления. Именно поэтому рассмотрим принцип действия этой конструкции. Составляющие элементы подъемных гаражных ворот:

Каркас конструкции.
Створка, которая заключена в стальную раму.
Для закрывания работ ручным способом устанавливается узел возвратной пружины.
Механизм, с помощью которого створка приводится в движение.

Важно! Створку лучше делать из профлиста, так как так ее вес значительно меньше и нет опасности набухания, как например, при использовании древесины.

Каркас изготавливают из балок, которые стандартно стальные или же деревянные. А вот для створки кроме профлиста можно использовать сендвич- панели, которые часто используют для обшивки стен домов. Для утепления створки используется базальтовая вата или пенополистирол, так как они безопасны в плане возгорания.

Для повышения стойкости к коррозии створка обшивается профлистом, а со стороны помещения она может быть обшита пластиковыми панелями, что придаст ей особую декоративность.

Наиболее важное мероприятие – это выбор механизма, при помощи которого гаражные подъемные ворота будут подниматься и опускаться. Обычно используются:

Механизм шарнирно-рычажного типа. Он приводится в действие рычажным движением при участии шарниров, которые смонтированы на направляющих.

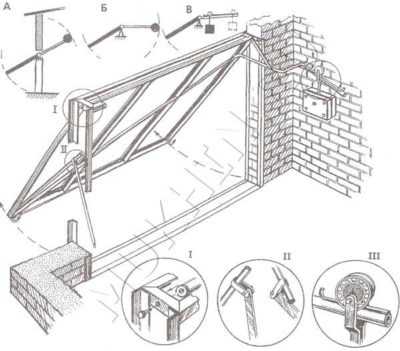

Механизм на основе противовесов, которые подвешены каждый на своем тросе . Такая конструкция будет более простой по монтажу, но материалов придется затратить больше, так как придется усилить раму створки.

Изготовление подъемно- поворотных ворот своими руками

Из-за того, что своими руками проще изготовить именно эту модель, то рассмотрим подробную технологию его изготовления.

Необходимые инструменты

Из инструментов для изготовления подъемно- поворотных гаражных ворот понадобятся:

Рулетка
Строительный уровень
Электрическая дрель с наличием различных по диаметру сверел.
Аппарат для сварки.

Среди материалов для створки можно выбрать тот, который более предпочтителен. Для установки механизма подъема потребуются:

Стальные уголки и швеллеры для того, чтобы изготовить направляющие и шарниры.
Противовесы. Лучше всего, если они будут профессиональными, например, от лифта, но если таких нет, то подойдут и детали из чугуна.
Труба для того, чтобы завести трос от противовеса в нее.
Кронштейны и уголки.
Стальные направляющие.
Трос цельный из стали.
Резиновые профили для уплотнения.
Пружины возвратного типа.
Накладки для финишной отделки.

Технология изготовления

Ворота подъемные своими руками монтируются пошагово, не отступая от алгоритма работ:

Собираем стандартную коробку ворот в форме буквы П. Делается она при помощи трех металлических или же деревянных брусьев, которые необходимо заглубить в цементную стяжку пола на глубину не менее 2 см. Горизонтальная планка закрепляется при помощи уголков.
Монтируем направляющие шарниры. Верхний кронштейн устанавливается под потолком гаража. Обычно он устанавливается при помощи металлических штырей к перекрытию. При помощи болтов к кронштейну крепятся два шарнира, размер которых зависит от нужного хода створки ворот.
Важно! Во избежание заклинивания, осуществляется свободное перемещение кронштейна по створке.
Собираем створку. В соответствии с размерами проема и схемой сваривается металлическая рама створки. После того, как проверено соответствие размеров, внутри рамы размещают сэндвич-панели или другой материал, который крепится саморезами. После монтируются внешние уплотнители из резины.
Важно! На этапе монтажа створки продумывается место для расположения замка.

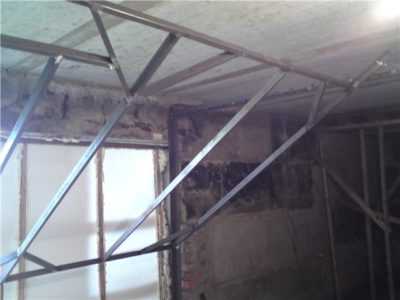

Монтируем направляющие профили. Они устанавливаются под потолком гаража с двух сторон от кронштейна. После монтажа должна быть проверена плавность их работы.

Сам монтаж самодельной створки в проем производится так:

Предварительно устанавливаем створку в проем и размечаем места крепления шарниров механизма подъема и опускания.
Прикрепляем предварительно шарниры к створке при помощи саморезов и проверяем плавность хода. Если все хорошо, то можно окончательно их закрепить. Если же наблюдаются заедания, то нужно выровнять рычаги параллельно друг другу.
Устанавливаем на направляющий кронштейн пружины возвратного типа или противовесы. Пружины в обязательном порядке монтируются параллельно друг другу с двух сторон от створки. После их монтажа проверяется, насколько плотно закрывается створка. Если она прилегает недостаточно плотно, то нужно выбрать подходящие противовесы.
Оштукатуриваем стыки и крепим металлические накладки по размеру на готовое полотно. Они призваны защищать створку от процесса коррозии.
Устанавливаем гаражный замок.

Заключение

Подъемные ворота – очень удобное решение для гаража. Они работают бесшумно, при этом не скрадывают пространство помещения. Для экономии бюджета можно смонтировать такую конструкцию самостоятельно без помощи профессионалов. Если придерживаться подробного алгоритма работ, то можно выполнить ворота не хуже фирменных.

bouw.ru

Автоматические гаражные ворота: своими руками как сделать?

В нынешней ситуации, когда все цены выросли в несколько раз изготовить ворота для гаража проще своими руками, особенно если есть хоть небольшие навыки владения инструментом.

Традиционные распашные створки, желательно, устанавливать на свободной от строений площади. Если пространства по обеим сторонам от въезда недостаточно, лучше использовать сдвижные конструкции.

Автоматические распашные створки

Автоматизация распашных ворот

Автоматические гаражные въезды очень удобны, и сделать их своими руками не так сложно, наиболее экономичную и бюджетную конструкцию мы сегодня рассмотрим на двух примерах при:

распашных створках;
подъемных полотнах.

Из большого разнообразия на рынке эти два варианта наиболее распространенные. Важным условием, для их установки автоматических распашных систем, является свободное место. Каркасом может служить сваренная из уголка или профилированной трубы рама. А створки делаются из прочного жесткого профиля, который в последующем обшивается металлическим листом или деревянной отделкой. Вариант подороже – резная ковка, решетка, которая стоит намного выше.

Для монтажа своими руками автоматических гаражных ворот, понадобится следующий список материалов:

Опоры креплений возможно изготовить из профилированной трубы. При этом есть риск получить очень тяжелую конструкцию, тогда можно попробовать сделать не раму, а П-образный проем из стального швеллера.
Запастись специальными качественными петлями, которые позволят створкам открываться и закрываться плавно и бесшумно. Как правило, используют 4-6 петель. Количество подбирается в зависимости от веса всей конструкции. Можно использовать гаражные петли из полимерных материалов.
Створки. Они могут быть различными по конструкции и по материалу изготовления. Каркасом может служить металлический профиль. Все металлические элементы необходимо прогрунтовать и окрасить.
Упоры – два боковых и два центральных.
Замки и ручки на случай отключения электричества.
Электроприводы и крепежные элементы для них.
Кронштейны, управляющие створками.

Кронштейн для открывания створок

Далее рассмотрим различные конструктивные различия ворот, чтобы сравнить какие удобнее и практичнее.

Рулонные конструкции

Автоматические рулонные полотна получили распространение из-за своих характеристик – надежности и безопасности. Стоимость их невысокая, что добавляет привлекательности.

Открывание производится механизмом, который наматывает гибкое полотно на вал. Ввиду того, что полотно изготовлено из отдельных ламелей (секций) оно быстро и удобно скручивается, двигаясь вертикально вверх. Вал, на который наматываются ламели, спрятан в коробе и рулон практически не заметен. Монтаж таких устройств прохода получил применение на складах и в хозяйственных строениях. Они безопасны в эксплуатации, отлично справляются с изменением температуры, прекрасно переносят жару и холод, отличаются простотой и удобством.

Ввиду своих особенностей, рулонные конструкции отлично встраиваются в ограду в качестве въездного преграждения. Им свойственна надежность, долговечность и безопасность. Рулонные полотна имеют весьма прочную конструкцию, это позволяет им служить долгое время период даже при активной эксплуатации. Поскольку к открывающему механизму нет доступа извне, то монтировать рулонные полотна можно различным способом – внакладку или в проеме. Применение таких механизмов, встроенных в ограду или забор получают все большее распространение.

Механизм рулонных гаражных створок

Огромное удобство открытия и закрытия въездных уличных рулонных полотен, используя дистанционный пульт из машины, в непогоду, делает их очень популярными. Важно, что автоматические рулонные механизмы изготавливаются с запасом безопасности. Благодаря установленным фотоэлементам – полотно останавливается, когда датчики обнаруживают появление препятствий, например ребенка, собаки или автомобиля. Устанавливаемая автоматика на рулонные конструкции имеет надежные характеристики работает в любой климатической обстановке и при любых температурах.

Весьма популярными системами являются рулонные конструкции для гаражей, которые можно смонтировать по-разному, а открытие\закрытие осуществляется за счет вертикального хода полотна створки. Крепиться направляющая рейка изнутри строения, что делает удобным въезд в гараж. Фундамент под них не требуется, а компактность конструкции за счет скручивания полотна, в так называемый рулон, дает высвобождение пространства. При этом цена на подъемные гаражные створки не самая высокая.

Сдвижные створки на консолях

Сделать откатные створки своими руками не очень сложно. Поскольку одна из распространенных систем устройства ворот это консольная балка, то с нее мы и начнем.

Нижняя консоль. Следует обратить внимание, что в той части, куда отодвигается створка, необходимо свободное пространство. Места нужно больше, чем размер проема, оно равно длине балки. Для перемещения створки по направляющей на опорах необходимы ролики.

Если наша опора приподнята на уровень середины высоты створки, мы получим консоль в виде средней балки.

Конструкции, где балки несущие, закреплены по верхнему краю, называются верхнеконсольными.

Консольные откатные створки въезда в гараж

Консольные балки имеют некоторые особенности, которые выражаются в распределении веса на точки опоры. При наличии двух точек опоры нагрузка делится на два и снижает давление в каждой точке, соответственно, в 2 раза. В случае консоли, нагрузка на опору повышается в несколько раз. Это отличие консолей – высокая нагрузка в опорной точке.

Для плавного и поступательного движения откатных створок, балки монтируют с направляющими и роликовым механизмом. Последние фиксируются на основаниях в непосредственной близости от проема.

Консоль испытывает большую нагрузку и для компенсации ее, внутри балки вставлен роликовый механизм. Эта попытка разгрузить консоль приводит к тому, что зимой ролики перестают хорошо работать, замерзая и не прокручиваясь.

Увеличивается нагрузка на откатный механизм двигающий створку, что приводит к установке привода с запасом мощности, то есть более дорогостоящий. Еще один вариант снизить нагрузку на балку это монтаж роликового механизма большего размера. Или смонтировать ролики снаружи.

Схема автоматических откатных створок

Подвесные раздвижные

Подвесные откатные створки не дают больших нагрузок на опоры и поэтому служат очень долго. Если механизм исправен, створки будут сдвигаться вечно. Зачастую можно видеть, как работают подвесные конструкции еще довоенной постройки.

Использование подвесных створок является весьма рационально и удобно. В случаях, когда над въездом расположена какая-либо конструкция, конек навеса или что-нибудь подобное, это позволяет замаскировать рейку и механизм сдвигания. Балки подвесных створок остаются на месте, тогда консоли, закрепленные на опорах, перемещают створки. Балки опираются на три точки – как правило, три столба. Чаще всего балки монтируются на уже установленные опоры или перекрытия навеса. Под них не обязательно сооружать мощный фундамент. Тяжелые подвесные створки вполне свободно перемещаются по балке.

Подвесные гаражные створки двигаются на роликах по балке

Откатные рельсовые

Откатная конструкция – простое решение из всех вариантов сдвижных проездов. Полотна перемещаются по направляющему рельсу, проложенному поперек проезда в проеме.

Разнообразие раздвижных конструкций, отличающихся фактурой, отделкой, материалом и размером, очень велико. И, даже ограничив наш обзор сдвижными вариантами, мы столкнемся с большим количеством подобных видов.

Так движутся рельсовые створки

Секционные

Являются, конструктивным решением, изготовленными из гибкого соединения металлических секций, скрепленных петлями между собой и смещающихся по направляющим шинам.

Подобные секции смонтированы, как правило, в проеме и на потолке внутри строения. Открываться секционные створки могут ручным или электрическим механизмом, который сдвигает полотно вверх и под потолок помещений, размещая его под перекрытием на направляющих рейках

Монтаж секционного автоматического полотна

Как сделать подъемные створки

Чтобы изготовить своими руками автоматические подъемные створки в гараже понадобится много различных материалов инструментов и главное чертежи. Проект понадобится, чтобы предусмотреть все элементы системы и их взаимодействие. К элементам управляющего механизма относится:

Направляющий профиль;
Тяговый управляющий механизм;
Полотно.

Принцип действия конструкции механический или электрический.

На фото показан принцип работы подъемных створок

Проект должен содержать чертежи, с указанием геометрических параметров въезда в гараж, описание устройства и работы механизма открывания. Некоторые особенности системы:

Подъемные створки подходят только для проемов правильно-прямоугольной проекции.

В варианте цельного полотна необходимо продумать схему открывания наружу, в противном случае необходимо расширить площадь гаража.

Схема открытия створок наружу

Ввиду того, что минимальная ширина въезда в гараж равняется двум метрам, то близко подъехать к проему не получится, пока полотно целиком не поднимется.

Рама, должна ставиться одновременно с управляющим механизмом, и утапливаться на 3-4 см. Угол подъема необходимо рассчитать так, чтобы створка поднималась максимально под перекрытие.

Для проведения расчетов, необходимо изготовить схему гаража, см. рисунок ниже

Схема гаража с подъемными створками

Эта схема, в соответствии с которой необходимо просчитать параметры и размеры. Согласно СНиПам, минимальная высота гаража не может быть менее 220 сантиметра, а проем не менее 150-170 см. Автоматические створки необходимо снабжать мощным управляющим механизмом или устраивать систему противовесов.

Схема противовесов створок автоматических ворот

Общий порядок изготовления своими руками выглядит следующим образом:

Замеряем и планируем въезд в гараж, необходимо завершить внутреннюю отделку, иначе грязь попадя на направляющие испортит подъемный механизм.
Замеряя расстояние между стенами, вычисляем толщину рамы.
Собираем раму и примеряем к проему;

Ставим своими руками раму автоматических створок

Монтируем профили и устанавливаем кронштейн. Отступив от перекрытий небольшой зазор, подаем кронштейн вперед, дабы профиль не упирался в перемычку;
Вставляем направляющие профили, в комплекте с подшипниками и пружинами.
Соединяем все части подъемных створок и промазываем все профили машинным маслом для улучшения скольжения.
Натягиваем пружины, фиксируем к полотну при помощи болтов или винтов.
Регулируем натяжение пружин и подсоединяем рычажный механизм или авто привод, для электронного открывания.

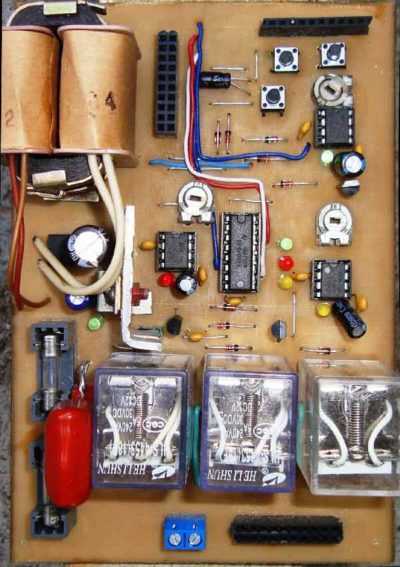

Микросхема электронного привода створок

Важно очень правильно рассчитать массу створок, поскольку если противовесы оборвутся, то в опасности могут оказаться машины и, главное, люди. Для справки – деревянное полотно может весить 100-300 кг, а металлические до 300-500 кг в зависимости от толщины и наличия утепления.

Подъемный механизм

Вконтакте

Facebook

Twitter

Google+

abgate.ru

РубрикаРазное
