Секционные ворота своими руками чертежи

Самодельный разборной портал

Компания «Русская Ограда». Мы занимаемся установкой заборов, ворот (в том числе автоматических), установкой столбов и линий ЛЭП по всей Москве и Московской области. Звоните: +7 (499) 490-00-13 c 10:00 до 21:00 ежедневно.

Как только гараж построен, возникает вопрос о сохранности имущества и то, какие ворота будет использовать владелец, решать только ему. Приобрести секционный подъемный портал возможно на любом специализированном рынке. Специалисты могут измерить проем, а также обеспечить сборку, монтаж и настройку гаражных ворот в течение одной недели. Но приобретенные ворота обойдутся достаточно дорого. Каждый хозяин может собрать секционные подъемные гаражные ворота своими руками. Это не плохая идея, но выполняется она с определенным трудом.

Приступить к подобной работе можно, только если имеется уже достаточно большой опыт работы с подобными конструкциями, так как монтаж и сборка секций требует высокого уровня знаний и навыков. Также понадобится определенный запас времени.

Важно! Перед началом работы обязательно следует подготовить и изучить чертежи гаражной конструкции подъемно-секционного типа, которые можно найти во всемирной паутине.

Конструкция створок с цельным полотном

Подъёмное устройство типичного построения гаражных ворот способно работать по принципу секционных. Для их создания используют цельное полотно, которое поднимется под потолок. Строение створки сложная, и вмещает в себя большое количество составляющих:

Опорная коробка.
Рулонное полотно.
Направляющие.
Петли.
Валы.
Регулирующие баланс пружинные системы.
Подвесы.
Уплотнительная прослойка и др.

Опорный короб

Для изготовления коробки лучше всего использовать деревянные бруски длиной более двух метров, соответственно периметру портала, сечение которых 120* 80 миллиметров. Скрепить их можно используя металлические крепления (элементы пластин и Г-образных профилей из металла). Опоры короба необходимо погрузить на 15-25 см в стяжку пола, а саму коробку закрепить штырями.

Основа удержания портала считается статичной, она изготовлена из Г-образного профиля 65*65 миллиметров, протяженность её около 2 метров. Используя дрель, надо проделать отверстие или несколько для прикрепления кронштейнов пружин и рычагов поднимающего устройства. Данные отверстия не должно превышать 8-10 миллиметров в двух радиусов.

Дверное полотно

Створу щита гаража можно сделать, сконструировав рамку из Г-образного профиля с дополнительным ребром усиления. Изнутри полотно следует обшить щитом из деревянных досок, а с внешней стороны металлическими листами. Из Г-образного профиля 35 х 35 миллиметров можно соорудить раму размером 2500 х 2100 миллиметров.

Монтаж направляющей для портала

Открывающий механизм

Для закрепления пружинного механизма следует использовать кронштейны, изготовленные из швеллера. Для фиксации пружин с радиусом внутри 15 миллиметров, следует проделать отверстие соответствующим таковым задней перекладине. Используя металлическую пластинку, следует регулировать работу портала, соединяя посредством пружинного элемента и кронштейнов. Для управления следует установить утяжелитель из прута (на одной его стороне нарезается резьба, а на другой приваривается кольцо), на нижней части пружины.

В нижней части, на растоянии12 см выше нижнего уровня, приваривается шарнирный узел (уголок с отверстиями). Регулятор натяжения присоединяется на пластину с отверстиями, приваренную к рычагу.

Специальная направляющая передвижения конструкции

Передвигается полотно на потолок благодаря тому, что устанавливаются специальные рельсы из 2 уголков 40 х 40 миллиметров и длиной 210 сантиметров. Их необходимо скрепить, используя сварку, одним краем и оставить внутри интервал 50 миллиметров между концами углов. Рельса следует прикрепить к пластине 80 х 60 х 4 миллиметров, в котором просверлены 4 отверстия по 6 миллиметров для крепления к горизонтальным стойкам коробки. На другом конце рельсы, на расстояние 140 миллиметров, приваривают швеллер, длина которого 100 миллиметров, а размер сечения 12х52х6 миллиметров. Используя болт, следует прикрепить на горизонтальный потолочный брусок 100 х 100 миллиметров в сечении.

Основные элементы конструкции

Важно! Самостоятельно сделать и установить подъемные ворота возможно, но при наличии необходимых инструментов. Лучше всего, чтобы был помощник, для более быстрой и налаженной работы.

Типы конструкций порталов

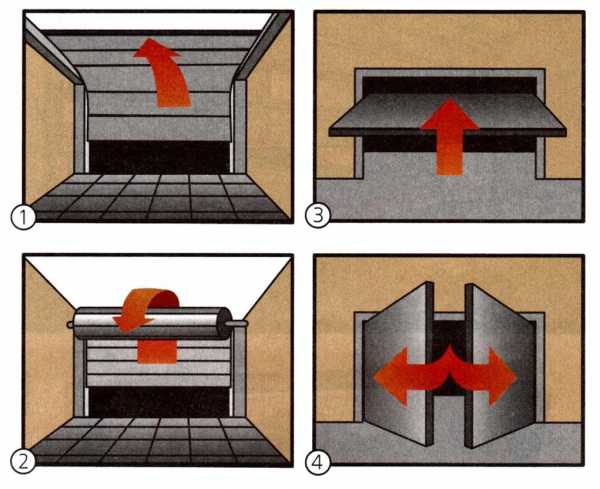

Гаражные ворота можно разделить на несколько типов (схематическое изображение принципа действия устройства ниже):

Распахивающиеся (4).
Из сэндвич-панелей (секции, 1).

С подъемно-поворотным механизмом (2).
Рулонные (2).

Типичный внешний вид ворот для автогаража — распахивающийся портал, состоящий из 2 частей. Рулонный портал состоит из 2, 3, 4 и более панелей, которые используя систему направляющих и пружин, поднимают под потолок секции при открывании. Действие подъемно-поворотных ворот схоже с принципом работы секционных ворот, только вместо нескольких секций они состоят из цельного полотна.

Рулонный портал (его еще называют секционно-сэндвич-портальный) изготавливается из алюминиевых, либо пластиковых панелей (ламелей), складывающихся в короб над проемом при открывании. Установка подобного портала на въезд в гараж не рекомендуется, из-за большого количества недостатков. Они сложны в собственноручном изготовлении (большое количество панелей), а также являются не дешевым удовольствием. Предпочтение стоит отдать типам ворот перечисленных ранее.

Разновидности типов конструкций

Изготовление конструкции самостоятельно

Если владелец гаража решит делать секционные ворота самостоятельно, он должен учитывать определенные важные факторы:

Некоторые сложные детали, которые будут необходимы для сборки, невозможно изготовить без специального оборудования.
Подобные самодельные порталы имеют определенные недостатки: они достаточно тяжелые, холодные, и будут пропускать ветер внутрь помещения.
Утеплять рулонное полотно автогаража можно только специальными уплотнителями.
Если ворота не утеплить, то утраченное тепло и оплата отопления помещения будут преобладать над выгодой, полученной от изготовления портала самостоятельно.

Большинство умельцев для утепления секций используют пенопластирол, или минерально-ватное волокно, но это практически не уменьшает потери тепла из-за сквозняков.

Монтаж изделия в высоком помещении

Из-за больших трат на материалы и оплату работы токаря за изготовление направляющих балок, вала, полотна и пружин, а также транспортных расходы и стоимости покраски (в сравнении с производством конструкции на специализированном предприятии), можно приобрести уже готовый комплект ворот гаража (по принципу «сделай сам»), и самостоятельно их установить.

Подготовка к сборке конструкции

Монтаж конструкции

Монтаж ворот достаточно прост благодаря очень подробным инструкциям, которые можно найти на просторах интернета. Также можно найти чертежи и схемы гаражных порталов, а также рекомендации по регулировке секционных ворот.

Разнообразие выбора фирм производителей секционных подъемных гаражных ворот достаточно велико, но самыми популярными порталами являются одновременно самые дорогие.

Это связано с тем, что у более дорогих конструкций толщина полотна 45 миллиметров, нержавеющие кронштейны и петли, накладные ручки и засовы, а также имеется защита на случай разрыва пружин. Также герметичность закрытия створки на высшем уровне.

Между перемычкой и потолком должно быть определенное расстояние. Если подъем стандартного размера, то более 210 миллиметров, а при низком подъеме от 100 до 145 миллиметров (в зависимости от вида управления).

Принцип действия пульта управления

Самодельный портал

Выбираем ворота с автоматикой для гаража Выбираем удобные, современные гаражные ворота Воротная конструкция для современного гаража Почему выбирают секционные ворота Самостоятельный монтаж секционных ворот Дорхан

Коган Руслан says:

30.11.2016 в 11:22

Интересные материалы, оказывается ничего невозможного в самостоятельном монтаже гаражных ворот нет. Мне скоро предстоит решать вопрос с установкой ворот в пока еще строящемся гараже, необходимые инструменты есть в наличии, помощника также найти можно, но, наверное, решусь только на самостоятельную установку готового комплекта подъемных ворот. Изготовление портала более трудоемкая задача, которая потребует значительных затрат времени и сил (особенно, если учесть отсутствие соответствующего опыта).

Добавить комментарий Отменить ответ

Заборы, ворота, столбы.
Профессиональная установка! Бесплатная консультация!

Наш телефон: +7 (499) 490-00-13
E-mail: [email protected]
Часы работы: ежедневно с 10:00 до 21:00
Наш адрес: г. Москва, ул. Проспект Мира, д. 97

Делаем своими руками подъёмные гаражные ворота

Преимущества и недостатки подъёмной конструкции

Подъёмная конструкция отлично выполняет возложенную на неё функцию и имеет ряд неоспоримых преимуществ перед другими разновидностями гаражных ворот, но в то же время не лишена недостатков.

Не требуется дополнительное место для открывания. В ход идёт неиспользуемое пространство под потолком.

Цельная конструкция полотна обеспечивает надёжную защиту от проникновения.
Может использоваться любая внешняя отделка и декорирование.
Полотно ворот можно дополнительно утеплять пенополистиролом.
Есть возможность поставить оборудование для автоматического открытия.
Можно использовать как в одинарных, так и в двойных гаражах.

Недостатки в первую очередь обусловлены особенностями конструкции подъёмного механизма и невозможностью сделать как-то иначе.

Установка возможна только в прямоугольные проёмы.
Цельное полотно при порче подлежит замене, так как не предполагает частичного ремонта.
При открытом положении ворот уменьшается высота проёма.
Механизм ворот рассчитан на определённую нагрузку и при утеплении это следует учитывать.
Некоторая сложность монтажа.

Устройство и схема работы складных ворот для гаража

Система подъёмных (щитовых) ворот является довольно простым механическим устройством. Основными и несущими нагрузку элементами, являются рама, направляющие и рычажно-пружинный механизм, перемещающий створку. Управление механизмом может быть как ручным, так и с использованием электропривода управляемого пультом ДУ (дистанционное управление). При открывании ворот задействованы рычаги прикреплённые к нижней части створки, и две направляющие для движения роликов, закреплённых вверху в торцах створки. Открывание осуществляется поднятием за ручку нижней части створки и делается довольно легко, так как в открывании ворот помогают растянутые пружины рычажного механизма.

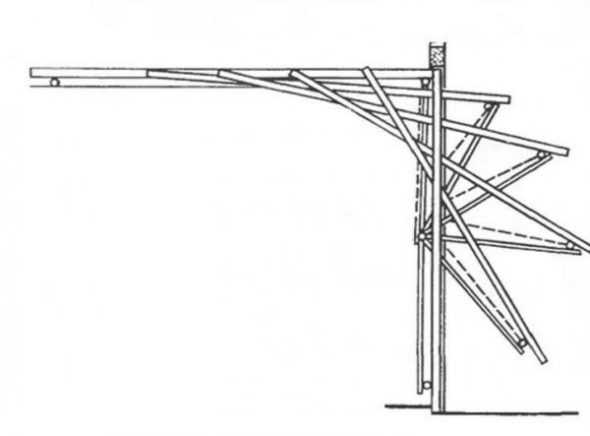

Схема работы подъёмного механизма

Существует две разновидности механизма для подъёмных ворот:

Рычажно-пружинный — довольно простой и надёжный механизм, пользующийся популярностью среди владельцев гаражей. Особенности монтажа: точное регулирование натяжных пружин и высокое качество и точность монтажа направляющих для роликов.
С противовесами — используется в основном на воротах с большим весом створки. Трос прикрепляется к нижним углам створки и проходит через блок к противовесу, укреплённому на другом крае лебёдки.

Схема подъёмных ворот

Чертёж подъёмных гаражных ворот

При подготовке чертежа под свои размеры проёма стоит воспользоваться уже готовыми решениями немного подкорректировав их к своим размерам. Вот пример чертежей для изготовления ворот:

Чертёж подъёмных ворот

Для изготовления рамы створки больше всего подойдут профильные трубы прямоугольного сечения размерами 40*20 и толщиной стенки 2 мм. Для поперечных и продольных лонжеронов также используем профильные трубы, но меньших размеров — а именно 20*20*2 мм, для уменьшения веса конструкции. Для зашивания лицевой и внутренней сторон створки лучше всего подойдёт профильный лист, так как он уже изначально с завода покрыт антикоррозийным составом. Также можно использовать листы оцинкованной жести.

Для направляющих идеально использовать швеллер шириной до 20 см. Размер полки швеллера зависит от ширины используемых роликов в вашем конкретном случае. Коробку, к которой крепится рычажно-пружинный механизм в дверном проёме гаража, можно выполнить из деревянного бруса 100*50 мм. Для этих целей также можно использовать металлический уголок с полкой 50 мм.

Опорно-откатные ролики и рычажно-пружинный покупаются отдельно в магазине, специализирующемся на откатных воротах.

Для теплоизоляции ворот, из соображений цена-качество, целесообразно использовать пенополистирол толщиной 40 мм и плотностью от 15 до 25 кг/м 3 .

Инструменты

Для работы должны быть под рукой следующие инструменты:

болгарка;
сварочный аппарат;
рулетка, карандаш;
молоток;
шуруповёрт, отвёртка;
дрель, свёрла;
набор гаечных ключей;
уровень.

Пошаговая инструкция изготовления

Коробка, устанавливаемая в проёме — основной силовой элемент ворот. На неё приходится основная нагрузка всей системы гаражных ворот. Коробка делается из деревянного бруса 100*50 мм или толстого металлического уголка. Ширина полки уголка должна быть шире в 1,5 раза толщины створки, то есть, если толщина створки 40 мм то уголок берём с полками не менее 60 мм. Детали коробки устанавливаются буквой П, два по бокам проёма, один сверху. Если используем дерево то крепим саморезами 100 мм в предварительно подготовленные деревянные закладные. В случае использования уголка крепёж производим на анкерные болты, впрочем, они отлично подойдут и для первого случая.
Приступим к сборке рамы для створки ворот. Профильную трубу нарезаем по размерам согласно вашему чертежу. Раскладываем элементы рамы на ровной горизонтальной поверхности и проверив прямые углы угольником прихватываем места стыков. Перед полной проваркой стыков необходимо проверить длину диагоналей рамы отрезком шнура или рулеткой. При необходимости можно подкорректировать изделие и приступить к полной проварке стыков. Привариваем косынки по углам рамы, как показано в чертеже, для усиления жёсткости конструкции.

Сварка стыков элементов рамы

Зачищаем сварные швы от заусенцев и всю раму от ржавчины болгаркой.

Покрываем раму антикоррозионной грунтовкой и красим алкидной эмалью в 2 слоя с промежуточной сушкой.

Привариваем к верхним углам в торец, кронштейны с роликами.

Кладём на раму и прикручиваем профильный лист саморезами со сверлом и резиновой шайбой с шагом 15–20 см. Крепим ручку открывания створки на болты М8-М10. Эту операцию можно делать в конце работ по установке, что значительно сокращает физические нагрузки на работников при проверке работы механизмов.

На потолке крепим направляющие для роликов. Проверяем их параллельность и перпендикулярность проёму.

Временно устанавливаем створку в проём для отметки места крепления рычажно-пружинного механизма. Снимаем створку и крепим рычаги по отметкам к её торцам саморезами.

Проверка правильности работы ворот

Устанавливаем створку и проверяем работу ворот. Если всё в норме — ворота легко открываются и закрываются, то снимаем створку и крепим рычаги на болтовые соединения.

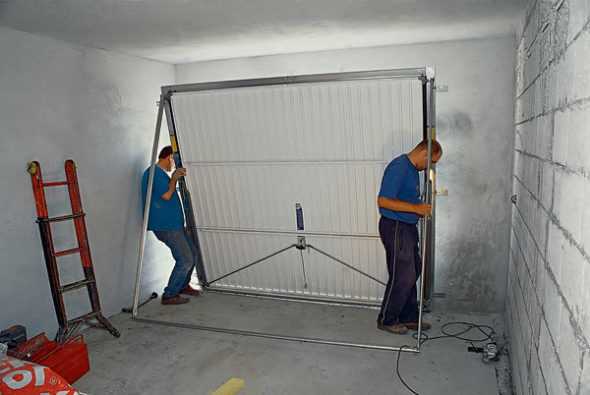

Монтирование створки ворот

Установка и регулировка пружин на свои местах и проверка функциональности.

Приклеивание резинового уплотнителя по периметру рамы для герметизации зазоров.

Установка дверного замка.

Как и чем утеплить

Классические утеплители, используемые для этих целей — минераловатные и пенополистирольные плиты. Пенопласт выгодно отличается от минеральной плиты тем, что со временем не даёт усадку. Утеплять створку будем пенопластом толщиной 40 мм и плотностью 20. Сначала пенопласт вставляем без крепления в створку, чтобы отрезать все нужные подрезки по размеру. Листы пенопласта приклеиваются к профильному листу с внутренней стороны между лонжеронов на «жидкие гвозди». Далее прикручиваем внутреннюю плоскость створки листом оцинкованной жести саморезами со сверлом.

Утепление створки ворот пенопластом

Эксплуатация

Для удобства пользования гаражными воротами можно установить к имеющейся системе открывания электропривод с блоком управления, работающим от команд, поступающих с пульта дистанционного управления. Приобретая привод, убедитесь что он подходит к вашему типу ворот.

Зимой резиновые уплотнители необходимо периодически смазывать силиконовой смазкой, во избежание примерзания створки и повреждения уплотнителя при открытии ворот. Также периодически уделяйте внимание смазке рычажной системы и опорных роликов.

Видео: самодельные откидные гаражные ворота

Видео: подъёмно-поворотная конструкция

Система подъёмных гаражных ворот несложная в реализации своими силами, поэтому почти любой автовладелец, обладающий навыками сварки и работы с металлом способен это сделать, главное, быть внимательнее с установкой таких критически важных элементов, как направляющие. С начала работ до полной установки ворот можно управиться за 2 дня если позвать в помощники друзей или знакомых.

Секционные ворота своими руками, советы по их установке

Нет ничего проще – соединить петлями секции, вставить готовое полотно в проем, подключить автоматику и наслаждаться благами цивилизации. Они подразумевают управление воротами при помощи пульта, повышенную безопасность и дополнительную теплоизоляцию. При этом всё это не только просто озвучить, но и довольно несложно воплотить в жизнь. Важно только заранее всё правильно рассчитать и приобрести материалы нужных размеров и в необходимом количестве для автоматических ворот своими руками .

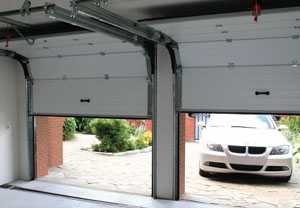

Устройство секционных ворот

Стандартные секционные ворота стоят не менее 1 200 долларов. Установка может обойтись от 100 до 300 долларов. Если ворота смонтировать самостоятельно, то последнюю сумму можно сэкономить. Если же их полностью изготовить своими руками, то общая экономия может составить порядка 1 000 долларов.

Такие ворота могут быть

Во дворе
В гараже
На мойке
На станциях техобслуживания

Они могут быть разных размеров, главное, что открывая пространство, не занимают дополнительной площади рядом с собой.

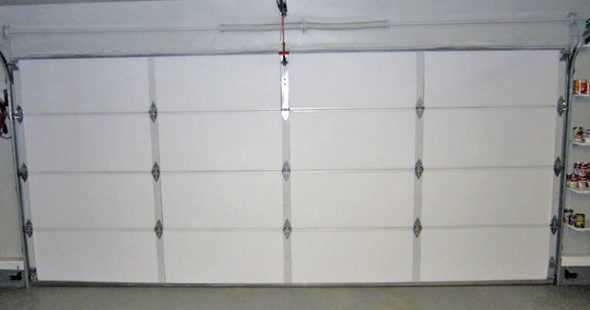

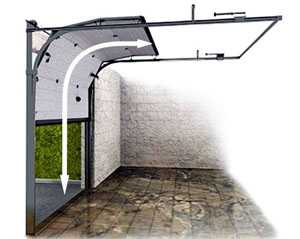

Секционные ворота открываются плавно. При этом полотно, состоящее из панелей, движется по направляющим вверх. При монтаже конструкции очень важно выставить именно направляющие. Перекос даже в несколько миллиметров способен не только сломать панели, но и вывести из строя автоматику.

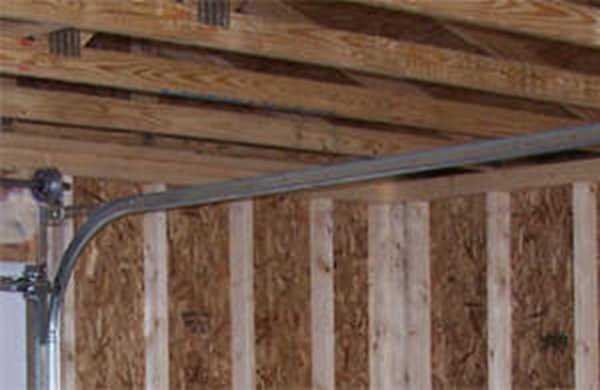

Направляющая устанавливается в проеме ворот, а верхняя часть под потолком или на самом потолке. Она должна быть равна высоте ворот. Другими словами, для того чтобы ворота открылись нужно пространство, как минимум равное их длине. Ещё одна важная деталь. В месте подъема будут установлены барабаны. Они выбираются исходя из размера ворот. Значит, над проемом нужно предусмотреть ещё и это расстояние.

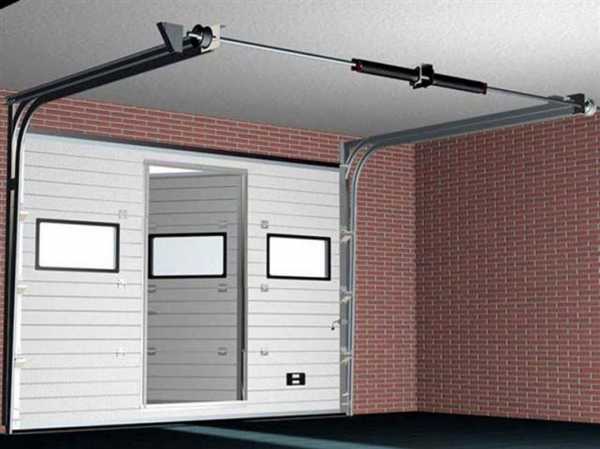

Плавность бесперебойной работы всей системы обеспечивается за счет пружины, натяжение которой должно быть как раз таким, чтобы ворота не падали, а легко скользили при открытии. Ниже представлен самый простой и понятный чертеж секционных ворот своими руками.

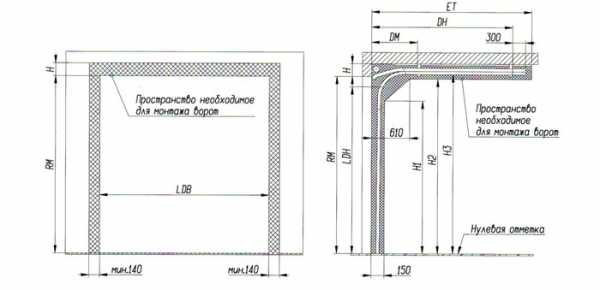

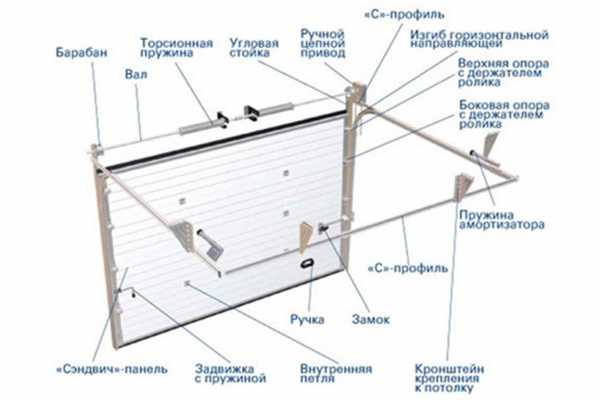

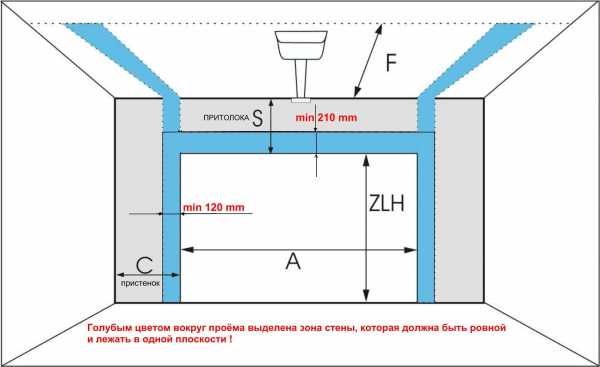

Чертеж секционных ворот

Н – расстояние необходимое для установки барабана
Н 1 — высота ворот до начала их сгиба
Н 2 – функциональное пространство
Н 3 – расстояние от пола до ворот в верхнем положении

Предполагаемая ширина дверного проёма здесь на уровне 150 миллиметров.

Для того, чтобы сделать секционные гаражные ворота подъемные своими руками для легкового автомобиля, высота ворот должна быть 2 метра. Поэтому высота каждой секции может быть 49 сантиметров. Ещё по сантиметру придется на соединительные элементы между панелями.

В общем, подготовительный этап самостоятельного производства секционных ворот должен начаться с чертежа. Для его правильного составления необходимо сделать все замеры. Затем соотнести их с готовым чертежом и можно покупать комплектующие.

Монтаж секционных ворот своими руками

Полотно ворот может быть изготовлено даже из дерева. Если делать их из стали, то её нужно прогрунтовать, а затем покрасить. Но всё-таки начинать процесс установки ворот стоит с установки направляющих. Их крепят в дверном проеме, выставляя по уровню, а верхнюю часть закрепляют над потолком. Длина верхней части направляющей должна быть равна высоте ворот плюс 30–50 сантиметров. Максимальный вес конструкции приходится именно на потолок и притолоку.

Все направляющие соединены с заплечниками. Притолока (расстояние для барабана) и заплечники находятся в одной плоскости. После того как установлен остов для ворот, можно приступать к их изготовлению.

Все элементы должны быть равны длине от одного до другого паза направляющих. Перекосы, даже минимальные, здесь недопустимы. Соединять панели нужно крепежными, подвижными элементами. Движение готовых панелей в пазах будет осуществляться при помощи роликов.

Эти ролики устанавливают по краям панелей. Чтобы они случайно не выехали за пределы направляющей, на её концы одевают специальные заглушки.

В конструкции обязательно наличие пружины, функциональные задачи которой – компенсация веса ворот и поддержка их в нужном положении при движении.

На заключительном этапе нужно вывести на потолке розетку, куда будет подключен электропривод. Если всё выполнено точно, то включение автоматики не должно занять много времени.

Вариант монтажа ворот, который не так трудоемок – это сборка конструкции, изготовленной по размерам гаража на заводе. Обычно он достаточно прост и позволяет сэкономить не только деньги, но и время. Хотя по большому счету монтаж самостоятельно и качественно сделанных секционных ворот, должен быть абсолютно не сложнее заводской конструкции.

На забор устанавливают разные типы ворот. Некоторые владельцы частных домов монтируют сдвижные ворота своими руками. При наличии навыков сварных работ, сооружение такой конструкции не должно составить труда.

Полотно для сдвижных ворот может быть выполнено из любого материала. Например, из профнастила с коваными элементами. Читайте подробнее в этой статье о том, как сделать кованые ворота своими руками.

Видео о секционных воротах своими руками

Руководство по монтажу гаражных секционных ворот. На видео показан подробный процесс установки.

Установка секционных ворот для гаража. Видео поможет вам смонтировать такую конструкцию самостоятельно.

31.12.2014 в 17:00

Не так страшен черт, как его малюют. Для пенсионера главное поддержать комфорт, к которому он привык и заплатить минимальную цену за это. Почитал статью, предварительно наглядевшись на соседа, который свою бэху загоняет с шиком в самооткрывающиеся ворота. Посмотрел видео, проанализировал, прошел шаг за шагом (теоретически) все по пунктам и решился. Работы было не очень много. Розетку дополнительно провел. Сын немного помог при монтаже направляющих. Сосед, когда приехал после Мальдив, услышал ответ мой о цене запил с горя. Богатые тоже … Зато теперь у меня все тип топ. Хочу еще на въездные ворота поставить через полгодика.

Добавить комментарий Отменить ответ

Понравилась статья? Подписывайтесь на обновления сайта по RSS. или следите за обновлениями В Контакте. Facebook. Google Plus. Twitter.

Подписывайтесь на обновления по E-mail:

Подпишитесь на нашу рассылку

Расскажите друзьям! Расскажите об этой статье своим друзьям в любимой социальной сети с помощью кнопок в панели справа. Спасибо!

Источники: http://rusograda.ru/vorota/sekcionnye-podemnye-garazhnye-vorota-svoimi-rukami, http://postroika.biz/11021-delaei-svoimi-rukami-podyomnyie-garazhnyie-vorota.html, http://megabeaver.ru/materials/vorota-2/sekcionnye-vorota-svoim-rukami-sovety-po-ix-ustanovke.html

zabor-pro.ru

Делаем своими руками подъёмные гаражные ворота. Секционные ворота своими руками чертежи схемы эскизы конструкция

ГлавнаяСхемСекционные ворота своими руками чертежи схемы эскизы конструкция

Подъемные ворота своими руками — изготовление секционной конструкции, пошаговая инструкция с фото, видео и чертежами

Существует несколько основных конструкций подъёмных ворот, каждая из них имеет свои принципы работы. Определение «подъёмные» говорит само за себя — это значит, что дверное полотно поднимается при помощи определённого усилия, которое может производиться вручную или при помощи автоматики. В этой статье мы приведём инструкции по изготовлению различных видов таких ворот.

Основные виды подъёмных ворот

Подъёмные ворота можно разделить на три основных класса: рулонные, секционные и цельные.

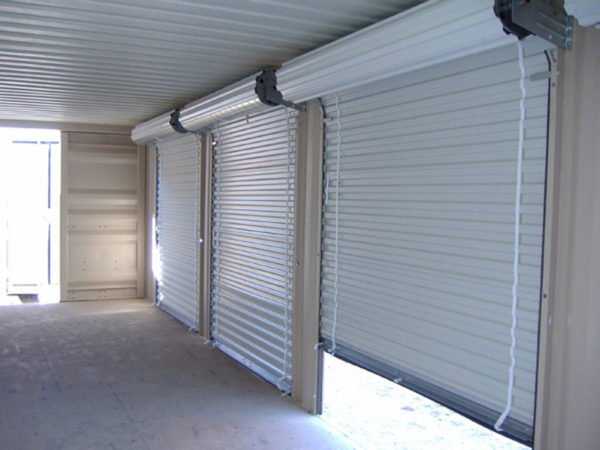

Рулонные или роллетные ворота представляют собой конструкцию из узких поперечно расположенных секций (ламелей). Секции, накручиваясь на вал, открывают проём. Если ворота подключены к электроприводу, то ими можно управлять с помощью дистанционного пульта. Они обладают небольшим весом и могут перекрывать довольно широкие или высокие проёмы. Ворота имеют современный и очень аккуратный внешний вид, вписывающийся в любой архитектурный стиль здания. Главным их недостатком является самая высокая стоимость в сегменте подъёмных ворот. Самостоятельное изготовление рулонных ворот не сильно сэкономит средства, т. к. основные составляющие элементы системы (полотно, вал, направляющие и электропривод) изготовить в домашних условиях практически невозможно.

Рулонные ворота состоят из пластиковых полос (ламелей), соединённых друг с другом и образующих полотно, которое накручивается на барабан при открытии

Выбор оптимального размера гаражных ворот зависит от следующих критериев:

Расчёт оптимального размера проёма под секционные ворота для легкового автомобиля выглядит таким образом:

xn—-7sbeb3bupph.xn--p1ai

Секционные ворота своими руками: чертежи и устройство

Многие автовладельцы интересуются тем, как установить секционные ворота своими руками, чертежи к которым разрабатываются заранее. Далеко не все автовладельцы имеют возможность приобрести уже готовые секционные гаражные ворота, кроме того, иногда требуется создать специальный вариант их конструкции, рассчитанный на установку в помещении с различными вспомогательными механизмами.

Такими механизмами могут стать системы автоматического открывания ворот. В этом случае имеет смысл изготовить секционные ворота своими руками с учетом требований.

Вернуться к оглавлению

Плюсы и минусы конструкции

Вариант изготовления секционных дверей своими руками имеет как положительные, так и отрицательные стороны. Главным положительным моментом этого процесса является предоставляемая владельцу автомобиля возможность обустроить названную конструкцию в соответствии со своими предпочтениями и вкусами.

Кроме того, самодельные ворота в любом случае подойдут под проем вашего гаража, приобретенную уже готовую конструкцию придется подгонять под нужный размер. Это позволит сэкономить при строительстве как время, так и деньги.

Отрицательной же стороной подобного решения будет считаться сложность изготовления конструкции, например, монтаж секционных ворот своими руками зачастую приводит к поломке как самого гаража, так и дверей для него. Поэтому перед тем, как изготовить и установить секционные гаражные ворота на место, стоит проконсультироваться с опытным специалистом в области создания подобных конструкций, а также подобрать качественные чертежи ворот.

Секционные гаражные ворота можно собрать по упрощенно схеме, если вы используете для этого некоторые детали заводского изготовления. Естественно, что они должны быть подогнаны под размеры секционных ворот и полностью соответствовать их конструкции.

Вернуться к оглавлению

Проведение подготовительных работ

Подготовку в сборке и монтажу конструкции на месте нужно начать с приобретения необходимых деталей и запасных частей. При этом активно должны использоваться чертежи ваших будущих гаражных дверей. Кроме того, многие производители продают готовые комплекты таких систем с приложенной к ним инструкцией, пошагово описывающей гаражные секционные ворота и этапы их монтажа. Это значительно облегчит как ремонт секционных ворот, так и их изготовление.

Закупив все необходимые детали и материалы, стоит приступить к подготовке дверного проема. Для этого нужно будет снять все размеры и определить возможность монтажа стандартной конструкции. При этом вам пригодится схема проведения монтажных работ, с которой стоит сверяться на всех этапах.

Сняв размеры, проводят сверку расположения ворот по вертикали и горизонтали. Их точная подгонка по указанным направлениям позволяет значительно упростить такую процедуру, как регулировка секционных ворот.

Секционные ворота для гаража требуют при расчете своих размеров наличие припусков. Так, к высоте дверного проема добавляют 50 мм, если же они будут иметь привод, потребуется припуск в 100 мм.

Нужно оставить запас по всему периметру для размещения там уплотнителей.

Вернуться к оглавлению

Конструкция секционных ворот, их монтаж и эксплуатация

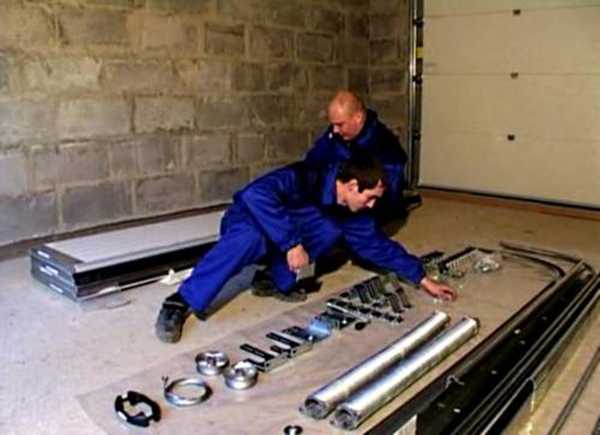

Приступая к сборке и монтажу на место секционных ворот, необходимо будет проверить комплектность всех их частей. К ним относят:

основное полотно;
устройства для уравновешивания конструкции с помощью пружин при движении;
направляющие модули;
электропривод ворот;
замки.

Отдельно стоит выяснить вопрос о том, как сделать систему дистанционного управления и открывания ворот. Если данные системы будут слишком сложны в монтаже, имеет смысл привлечь специалиста со стороны для их установки.

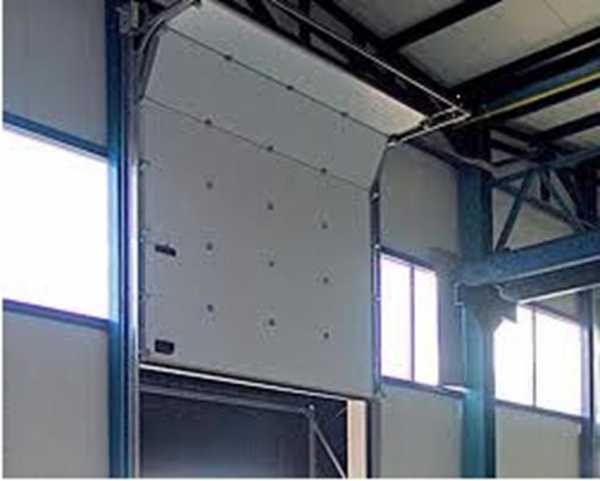

Принцип работы секционных систем состоит в том, что их секции, соединяемые при помощи петель, двигаются по шинам, смонтированным по краям дверного проема.

При открывании гаража эти элементы конструкции складываются сверху дверной рамы. Стоит приобретать такой их тип, который покрыт полимерной защитной пленкой. Благодаря ей и системе уплотнителей, в которую входит, например, нижний уплотнитель на пол, данные конструкции могут работать при температуре от -50 до +60 °C.

Вернуться к оглавлению

Проведение монтажа ворот

Начиная монтаж секционных ворот, помните, что это трудоемкий процесс и лучше всего его производить вдвоем. Пригласив напарника, вы можете приступать к осуществлению работ по следующей схеме:

Сделайте разметку для установки на место креплений несущих элементов, при этом нужно не забыть оставить пространство под боковой утеплитель. Если же размер дверного проема окажется мал, его придется расширить.
Собираем рамочную конструкцию.
Монтируем раму в подготовленный проем, при этом устанавливаем боковой уплотнитель и утеплитель на пол.
Собираем и с помощью болтов крепим горизонтальные направляющие к потолку.
Монтируем начиная с нижней части полотно, при этом все элементы такой панели оснащаются роликами.
Проверяем работу механизма по уравновешиванию полотна.
Монтируем ручки.
Закрываем механизм открывания специальным защитным кожухом.
Проверяем качество установки полотна и добиваемся плавной работы системы.

Отдельно производятся монтажные работы по установке дополнительных и вспомогательных систем и механизмов. К ним относятся фотоэлементы, система дистанционного управления, другое электрооборудование.

Имеет смысл привлекать к выполнению ряда специфических монтажных работ узких специалистов, они, например, смогут провести вам электропроводку или установить различную электронику.

Вернуться к оглавлению

Тонкости эксплуатации

Смонтировав сегментные гаражные ворота и запустив их в эксплуатацию, стоит придерживаться правил работы с ними. Категорически запрещается:

открывать подобные двери резкими толчками, подвергать ударам или использовать подручные средства в виде лома или досок;
мешать подъему и опусканию дверного полотна;
производить закрывание, придерживая полотно руками;
использовать воротные конструкции при обнаружении видимых невооруженным глазом повреждений роликов, пружин, тросов и т.д.

Кроме того, запрещается смазывать направляющие дверей консистентными смазками, применять для чистки агрессивные химические вещества, использовать абразивы.

Рекомендуется протирать элементы конструкции ветошью, зачищать следы коррозии с помощью антикоррозийных средств, вовремя заменять пружины при их механическом повреждении.

moigarazh.ru

Чертеж гаражных ворот | Двери и ворота от производителя

Важно! На данной странице представлены чертежи элементов гаражных распашных ворот. На всех чертежах указаны рекомендуемые размеры среднестатистических проемов по г. Москва. Для каждого строения размеры могут меняться в зависимости от целей и особенностей проема.

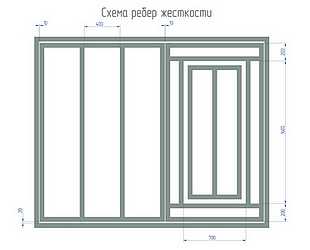

Схема ребер жесткости

(кликните на схему для увеличения)

На схеме ребер жесткости гаражных распашных ворот указаны размеры зазоров между рамой и створками, при условии, что общие размеры ворот не превышают указанные. В противном случае чертеж конструкции выполняется иначе.

Также, размеры между вертикальными ребрами жесткости могут меняться при использовании дополнительных горизонтальных ребер, либо при увеличении размеров гаражных ворот в целом.

В случае, если размер одной из створок по ширине превышает 1.25 м. (размер холоднокатаного металлического листа 2.50х1.25 м) вертикальные ребра жесткости рассчитываются от стыка листов. Стык металлических листов размещается на ребре обязательно.

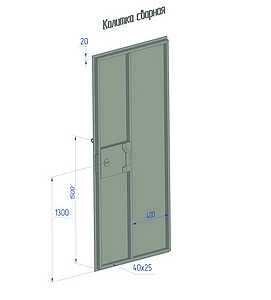

Калитка сварная

(кликните на схему для увеличения)

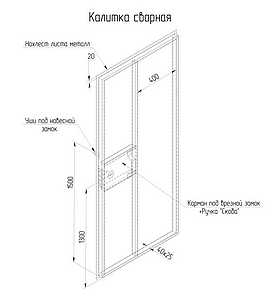

В схеме калитки гаражных распашных ворот, акцент сделан на карман под врезной замок и уши под навесной замок. Размеры на чертеже представлены в соответствии с среднестатистическим ростом взрослого мужчины 1.75 м.

Так же расстояние от нижней части калитки до замков может меняться при увеличении количества замков на чертеже.

Что касается размеров самого кармана под врезной замок, то они зависят от размеров замка. Небольших зазоров в 2-3 см с каждой стороны вполне достаточно.

Для увеличения степени жесткости можно выполнить сплошной карман от низа до верха калитки. В таком случае мы оставляем себе возможность установить дополнительные замки в дальнейшем.

Рама

(кликните на схему для увеличения)

На любом заводе вакансия заммастера производства почти всегда остается открытой. Почему? Да потому что молодых специалистов в нынешнее время, днем с огнем не сыщешь. В современном мире молодежь предпочитает работу в интернете, офисах, но не на производстве. Для специализированных профессий нужны соответствующие навыки. Знание чертежей, знание компьютерных программ связанных с чертежами, знание начертательной геометрии и инженерной графики — это то, без чего нельзя представить себе современного специалиста.

Это так же доказывает значимость самих схем и чертежей в целом. Сначала выполняют черновик, потом оригинал, а уже после приступают к выполнению детали или проекта. Но не наоборот. Это позволяет предварительно увидеть возможные ошибки. Своевременно заметив на чертежах, возможно их не совершать. Также схемы можно выполнять под разными углами и в различных проекциях. Что позволяет более детально оценить ситуацию.

Одна и та же конструкция может выглядеть удивительно разнообразно на разных схемах элемента. Выполненные двумя способами чертежи, можно сравнивать. И, поверьте, вы обнаружите, что-то новое для себя обязательно.

Если говорить о гаражных воротах, то чем тщательнее проработаны мелочи на бумаге, тем меньше вопросов возникнет при изготовлении. Нет, конечно, мы вас не агитируем взять учебник по черчению за 9-ый класс, ватман и карандаши и немедленно начать чертить схему распашных ворот. Но, как минимум, попытайтесь понять, для чего, на чертежах, представленных на странице, указаны те или иные размеры или элементы.

Возможно данные чертежи и информация, помогут вам, при достижении цели.

С уважением компания «Атлант».

atlant-stal.ru

чертежи, схемы, изготовление, установка, пошаговая инструкция

Для домашнего мастера, задумавшего построить надежные гаражные ворота своими руками, схема (чертеж), по которой будет производиться их сборка, должна стать основным документом. На ее основе можно рассчитать количество нужных для работы материалов и с максимальной точностью подогнать створки к проему, чтобы исключить попадание внутрь помещения влаги и холодного воздуха в зимний период. Поэтому отнестись к этому этапу работ по устройству ворот в гараже нужно с максимальной серьезностью.

При проектировании распашных гаражных ворот нужно позаботиться о том, чтобы створки могли открываться в любое время года.

Другой ответственной задачей станет сборка и монтаж готовой конструкции. От тщательности выполнения каждой операции этого процесса будет зависеть безопасность автомобиля и срок службы самих ворот, замена которых потребует вложения денежных средств и дополнительных усилий хозяина.

Что нужно сделать до начала работы?

При установке распашных гаражных ворот прежде всего следует оценить особенности рельефа места, на котором расположен гараж. Учитывая, что створки могут достигать ширины 2,5-3 м, необходимо позаботиться о том, чтобы они могли беспрепятственно открываться наружу в любое время года.

Схема расчета проема гаражных ворот.

Угол открывания их должен составлять не менее 90^°, чтобы обеспечить свободное движение автомобиля через проем, без риска повредить боковые поверхности кузова. При невозможности установки ворот со створками придется выбрать более дорогие модели с подъемным механизмом, роллетные или откатные ворота. В любом случае, перед тем как подготовить нужные инструменты и материалы, мастеру потребуется схема, которую тоже можно начертить своими руками.

Во время изготовления чертежа нужно будет нанести на бумагу следующие размеры:

ширина проема, которая определяется с учетом ширины кузова транспортного средства, плюс 30-50 см с каждой стороны от него до рамы ворот;
высота ворот, равная 2-2,2 м для легкового автомобиля любой модели и не менее 2,5-3 м для джипа или микроавтобуса;
размеры створок, каждая из которых равна половине ширины ворот;
размеры калитки и расстояние до ее рамы от краев створки;
высота расположения петель створок и калитки, места размещения проушин для замков и внутренних запоров ворот.

Кроме основных размеров ворот, потребуется нанести на схему расположение ребер жесткости на створках и калитке. В готовом виде чертеж распашных гаражных ворот может выглядеть как на рис. 1.

На основании схемы нужно рассчитать количество материала и заготовить:

Кроме материалов, нужно позаботиться о том, чтобы под рукой были следующие инструменты:

болгарка;
строительный и гидравлический уровень;
рулетка, угольник;
сварочный аппарат.

Болгаркой нарезать уголок для изготовления рамы ворот, каркаса и ребер жесткости для створок и калитки по индивидуальным размерам и потребностям.

Как смонтировать раму для ворот?

Эта часть состоит из 2 прямоугольных конструкций, которые впоследствии будут соединены друг с другом. На внешней детали рамы закрепляют петли для навеса створок, внутренняя служит для удержания ворот в проеме стены. Выполнены они должны быть из уголка не менее 6,5 см шириной, чтобы надежно удерживать гаражные ворота, своими руками сделанные хозяином строения, когда створки открыты.

Рисунок 2. Схема ребер жесткости рамы ворот.

В идеале раму нужно устанавливать во время постройки гаража.

Для изготовления деталей рамы потребуется нарезать 8 кусков уголка длиной, равной ширине и высоте ворот (по 4 шт на каждую мерку). На ровной поверхности материал разложить, формируя прямоугольники из полученных отрезков. Промеряя диагонали и углы, добиться идеального соответствия деталей проему стены гаража.
Сварочным аппаратом соединить части конструкций.
Полученные прямоугольные детали установить в проеме, подгоняя по месту, и соединить внешнюю и внутреннюю детали поперечинами из прутка или металлических полос, как на рис. 2. разделяя высоту и ширину ворот на одинаковые отрезки. При использовании прутка можно сделать сквозные отверстия в стене гаража и, загоняя в них отрезки арматуры нужной длины, приварить их к деталям рамы. Чаще всего соединительные элементы наваривают поверх краев проема.

Изготовление и монтаж створок ворот

Согласно чертежам, отмерить и нарезать части уголка шириной 4х4 см и разложить их, формируя каркас будущих створок и калитки. Выровнять, промеряя углы и диагонали каждой из прямоугольных конструкций, и сварить каркасы.

Вырезать стальной лист или профлист по размерам створок, учитывая, что края их должны образовать нахлест шириной в 2-3 см по периметру рамы ворот. С таким же нахлестом должно быть выполнено и полотно калитки. Такая мера нужна для того, чтобы перекрыть зазоры между рамой и каркасом створок. Это предотвратит попадание лишней влаги через щели, устранит возникновение сквозняков в утепленном гараже и дополнительно обезопасит владельца гаража от проникновения чужих внутрь помещения.

Для крепления створок на раму потребуется приварить петли:

Инструменты для монтажа ворот.
На внешней части рамы ворот разметить места расположения нижних петель так, чтобы несущая часть их находилась на уровне нижней поперечины, к которой и будет приварена. Перед тем как произвести сварку, выверить вертикальность расположения петли.
Створку ворот поместить на штатное место, убедиться, что расположение ее позволяет свободно открыть ворота и отметить место расположения ответной части нижней петли. Приварить ее по метке, тщательно выравнивая по вертикали.
Навесить створку на нижнюю петлю, опирая ее на подставку и не нагружая петлю. Отметить место расположения верхней петли на раме и створке, снять створку. Приварить части петли на отмеченные места, навесить створку и проверить ход створки. Если все получилось в соответствии с желаниями хозяина, створка открывается легко и имеет нейтральную поворачиваемость (сохраняет приданное им положение), то можно перейти к монтажу второй половины ворот. Эта процедура повторяет предыдущую.
Для усиления петель на них нужно наварить полосу стали, ширина которой должна быть немного больше ширины несущей части петли.

После установки створок на место на одну из них навесить калитку, используя ту же последовательность действий, которая применялась для ворот. Задвижки, крючки и ручки установить после того, как створки будут смонтированы полностью. Проушины для навесного замка приварить на нужное место, врезной замок установить согласно инструкции, используя сварку или резьбовое соединение.

В отапливаемом помещении гаражные ворота своими руками устанавливают, дополнительно утепляя их любым известным теплоизолирующим материалом. Для удержания его на месте с внутренней стороны створок надо закрепить лист тонкой стали или профлист. Это можно сделать с помощью сварки или используя саморезы по металлу.

http:

Как смонтировать другие типы ворот?

Подъемные и роллетные ворота подразумевают использование готовых механизмов для открывания и закрывания, поэтому их чаще покупают в готовом к монтажу виде или заказывают, предварительно спроектировав чертеж гаражных ворот. Самостоятельно в подобных случаях можно только изготовить и установить раму ворот и навесить полотно согласно прилагаемой инструкции.

Для установки откатных ворот не требуется рама, как для других конструкций. Изготовление своими руками таких ворот заключается в сварке единственной створки большого размера. Для этого можно использовать последовательность действий, как при изготовлении створки с калиткой. Для навешивания таких ворот наверху и внизу проема устанавливают направляющие, по которым будет передвигаться полотно створки. Вся фурнитура приобретается в готовом виде, и монтаж сводится к размещению деталей в штатных местах в соответствии с инструкцией.

http:

Самые простые и недорогие в исполнении гаражные ворота, своими руками сделать которые может человек, имеющий навыки работы с металлом, это распашные. Именно их чаще всего устанавливают владельцы гаражей в гаражных комплексах и на частных подворьях.

Поделись статьей:

Оцените статью:

Загрузка…

moidomkrepost.ru

Автоматические распашные ворота своими руками

Главным достоинством автоматических распашных ворот является возможность дистанционного открытия-закрытия, то есть при помощи пульта управления. Комфорт автоматизации особенно ощущается в зимнее время, когда хозяину домовладения или гостям не приходится контактировать с холодной конструкцией.

Установить электропривод на ворота не просто, но если учесть створки касательно высоты столбов и применить створочные упоры, электродвигатель станет залогом успешного функционирования всей конструкции.

Комплект автоматики обычно содержит несколько устройств:

пульт;
приводы – 2 шт.;
маячок – 1 шт.;
фотоэлементы – 1 уп.;
блок управления – 1 шт.

Электропривод для ворот, собранный своими руками, прочен, долговечен и скор в эксплуатации. Он открывает ворота примерно за 15 секунд.

Пример электропривода для ворот

Но если по ходу движения створок появится какое-либо препятствие, автоматика перестанет работать. Отсутствие преград перед проемом – важное условие долговременной службы ворот. Малейшая помеха приведет к сбою в работе устройства и заклинит створки.

При сборке самодельного привода используют механизм спутниковой антенны – его червячная передача заменяет полноценный электропривод. По сравнению с магазинным вариантом поворотный двигатель более экономичен, т. к. питается от напряжения 36 В. Магазинная автоматика тянет 220 В.

Для сборки электропривода своими руками, при помощи которого будут открываться ворота, необходимо запастись парой рабочих приводов с длинными штоками, пультом и трансформатором с диапазоном мощности 36 – 40 В. Пульт понадобится для открытия-закрытия конструкции. Он должен работать в радиусе 50 м. Еще понадобятся два брелка для охранных устройств и токовое реле. Без него автоматика сломается или перегреется.

Для самостоятельной установки электропривода нужен инструментарий:

Автоматические врата отличаются от распашных тем, что имеют электропривод. Устройство выпускают в двух вариантах – линейном и рычажном.

Какой же из них выбрать? Подходящую автоматику определяют по замеру промежутка, разделяющего внутреннюю сторону столба и петлю. Для значения до 1,5 см используют дешевый линейный привод. Для больших показателей вплоть до 3 см подходит рычажный тип.

Определившись с приводом, выбирают комплект. При этом руководствуются шириной створки и возможными ветровыми колебаниями. Например, средняя ветровая нагрузка на местности равняется 40 кг/ м. Для ворот из профнастила со створками 2 х 2 м нагрузка составляет 160 кг (2 х 2 х 40). К этому значению приплюсовывают действительный вес одной створки (допустим, 100 кг). Итого – 260 кг. Учитывая запас прочности, привод подбирают на створки весовой категории 400 – 800 кг.

Комплектующие для автоматических откатных ворот

Также рекомендуется учесть интенсивность открывания, т. е. сколько машин пропустит конструкция за 1 час. Этот параметр прописан в техпаспорте. Указан он в процентах.

При установке электропривода применяют его так. Если створка открывается за 15 секунд, то на закрытие уходит такое же время. Итого 30 секунд. Если прописанная в техдокументации интенсивность составляет 25 %, их выделяют из количества минут в часе (60 х 25 % = 15). Превратив 15 минут в секунды, получаем значение 900. Делим его на 30 и получаем 30. Таким образом, в течение каждого часа ворота проделают свою работу 30 раз. Для частного дома такая пропускная способность может оказаться лишней, а для солидного предприятия – слабоватой.

Важным моментом является легкость движения створок. Когда столбы и петли стоят идеально ровно и петли хорошо смазаны, ворота будут работать исправно. Но зимние погодные условия способны создавать дополнительное сопротивление. Отсюда вывод – привод надо брать с запасом мощности.

Как сделать автоматические распашные ворота своими руками

Типов ворот на сегодняшний день существует немало, и каждый из них имеет уникальный механизм автоматизации. Своими руками наиболее просто сделать автоматические распашные ворота. Весь процесс разбивается на этапы.

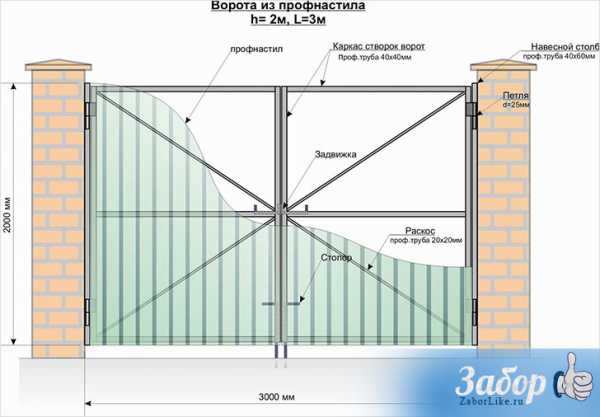

Схема ворот из профнастила

Изготовление ворот. Для него берут сварочный аппарат, профильную трубу или уголок, листовую сталь или профнастил, а также разнообразный вспомогательный инструмент. На основном материале делают разметку, основываясь на размерах желаемых ворот. Для получения качественной конструкции учитывают параметры створок и зазор, остающийся меж ними.
Сварка прямоугольных рамок с последующим приданием жесткости перемычками. Заготовки обшивают подготовленным материалом. Сборку проводят на ровной поверхности с соблюдением геометрии воротных створок.
Воротная рама. Для въездной конструкции она не нужна. В землю внедряют опоры и закрепляют на столбах створки при помощи навесов. Безрамную конструкцию фиксируют при помощи бетона с соблюдением точного расстояния между опорами и четкого вертикального расположения. Если выбором хозяина стала полноценная воротная рама, он должен верно рассчитать длину-ширину и выдержать параллельность линий и диагональ.
Установка. Независимо от того, что поставил хозяин – раму или столб, надежное крепление створок обеспечивают точеными навесами с шариками. Распашную конструкцию с рамой собрать не трудно. После помещения створок в «контур» их ровно выставляют и соединяют навесами, используя сварку. При работе с безрамной конструкцией створки ставят и фиксируют при помощи струбцин (зажимов с винтом). Иногда в ходе позиционирования применяют сварку, излишки которой впоследствии обрезают. В конце работы приваривают навесы.

После установки главной конструкции приступают к монтажу автосистемы открывания. Сначала приваривают кронштейны – держатели раздвижного механизма. Крепят их на уровне ребра жесткости с соблюдением горизонтальности и расстояния из сборочного чертежа. Оно предусмотрено для ворот, открытых на 90 градусов.

Комплектующие к распашным автоматическим воротам

Далее занимаются установкой электропривода. Сначала его переводят в ручной режим, для чего пользуются ключом, приложенным к устройству (разблокировка облегчает перемещение штока механизма). После этого шток выдвигают по максимуму и устанавливают механизм на опорные столбы и створки ворот.

После подведения электрических проводов приступают к испытаниям. По мере завершения отладки ворота оборудуют электронным замком. В случае необходимости он поможет открыть конструкцию вручную.

Электропривод для распашных ворот

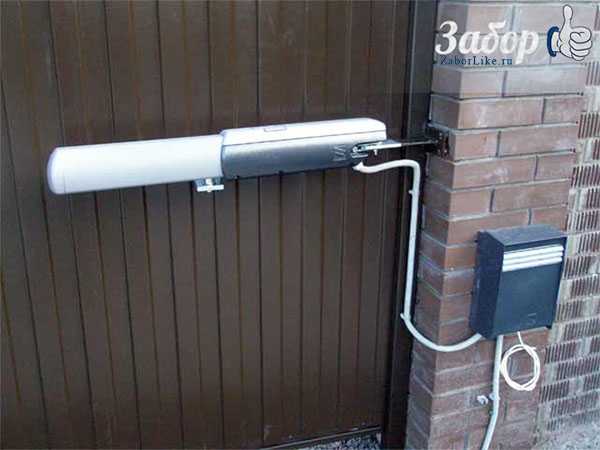

Один из электроприводов для распашных ворот

Каким может быть электропривод, который устанавливается на распашные ворота? Тип приспособления подбирают, руководствуясь размером ворот и стороной открывания, т. е. внутрь или наружу. Кроме своей непосредственной функции «открытие-закрытие» механизм работает как надежный замок при отсутствии электричества, что важно в современных условиях. Независимо от типа автоматики она всегда оснащена опцией аварийной разблокировки, которая позволяет раздвигать створки вручную.

Электроприводы, предназначенные для распашных ворот, по способу работы подразделяются на три типа.

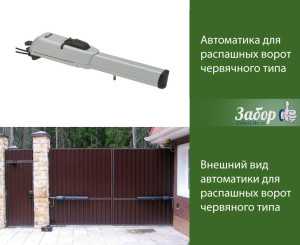

Червячные. Устройства бытового назначения хорошо обслуживают небольшие конструкции с интенсивностью работы ниже среднего значения. Их название связано с расположением в корпусе штока с резьбой (так называемый червяк). По нему движется каретка, соединенная со створкой. Короткий шток позволяет открывать конструкцию внутрь. Червячные механизмы годятся для эксплуатации въездных ворот при дворах многоквартирных домов или частной жилой собственности с незначительным количеством въезжающего транспорта.
Рычажные. Надежная стальная система упорно противостоит взлому. Привод такого плана эффективен в обслуживании больших тяжелых конструкций. Мощный механизм открывает врата наружу и внутрь.
Гидравлические. Подобная автоматика работает от помпы, создающей давление масла. Гидравлический механизм отличается высокой мощностью, которая необходима для автоматизации нестандартных ворот с повышенной интенсивностью использования. В холодных регионах для нормальной работы гидравлики желательно устанавливать обогревательные элементы, не допускающие стекания масла сквозь сальники.
Подземные. Не популярный вариант, востребованный только при необходимости скрытия автоматики для сохранения внешней красоты ворот. Подземные конструкции дорогостоящие, рядовому потребителю они не по карману.

Какой выбрать электропривод, чтобы для распашных ворот он прослужил как можно дольше? Поскольку червячные и гидравлические устройства являются линейными механизмами, выбор нужно произвести между ними и рычажными двигателями.

Червячный привод для распашных ворот

Зачастую потребитель ориентируется на дешевизну продукта, и при таком подходе ему можно посоветовать линейный привод. При его покупке следует учитывать ширину открываемой створки. Устройства позволяют распахнуть ворота на 2.5, 3 и 5 м. Механизм с максимальными характеристиками специалисты брать не советуют. Оптимальным вариантом будет середина диапазона привода.

Рычажной привод для ворот

Максимально возможный вес ворот, описанный в начале статьи, – ориентировочный показатель. Но пренебрегать ним не стоит, иначе устройство не справится со своей задачей и преждевременно выйдет из строя. Об интенсивности работ также было сказано. Чем внушительнее количество входящих объектов, тем более высокой должна быть интенсивность.

Стоимость устройства – критерий индивидуальный. Однако приемлемой цифрой считается та, которая соответствует условиям эксплуатации и запасу прочности. Продуманный подход продлевает жизнь механизма и экономит финансы.

В условиях постсоветского пространства будет не лишним учитывать площадь всей конструкции. Например, европейцы распашные ворота делают продуваемыми. Наши соотечественники предпочитают глухие конструкции из металла или пластика. Цельность полотна повышает ветровую нагрузку.

Устройство автоматических ворот

Традиционными компонентами автоматических ворот являются:

засов;
упоры;
электроприводы;
комплект петель;
створки ворот;
ручки для открывания;
столбы для крепления;
кронштейны.

Столбы для фиксации конструкции проще всего соорудить из стальной трубы. Тяжелые врата лучше помещать на П-образном каркасе. Занимаясь устройством автоматических ворот, необходимо позаботиться о несущей части. Мастера советуют делать фундамент стаканного типа.

Схема подключения приводов для распашных ворот

Для плавного хода ворот используют петли (ищите в комплекте с подшипниками). В зависимости от габаритов конструкции их вешают в количестве 4 – 6 шт. Петли выпускаются металлические и полимерные.

Говоря об устройстве автоматических ворот, стоит рассмотреть варианты заполнения полотна. В каркас вставляют одно из видов полотен:

Рамку создают из металлического профиля, секции заполнения – из роллетного и алюминиевого профиля, сендвич-панелей, железного штакетника. Для долгой службы металлические элементы грунтуют и красят.

Упоры – боковые и центральные, важный элемент всего сооружения. Они не дают створкам покидать установленные пределы. Упоры имеют вид металлических штырей, которые подразделяются на съёмные и постоянные.

Кронштейны для фиксации электроприводов идут с ними в комплекте. Вразнобой покупать эти товары не рекомендуется, ведь разные производители выпускают их с разными размерами. Поэтому приводное устройство для автоматических ворот и кронштейны не будут соответствовать друг другу.

Покупать ли засов и ручки – решать потребителю. Но эти малозатратные элементы придут на выручку в случае перебоев с электричеством и избавят от необходимости возиться с воротами вручную.

Продуманный выбор электропривода создает воротам оптимальный режим работы. Хозяину механизм дарит комфортное использование конструкции и современную оснастку. Дерзайте и пользуйтесь автоматикой в свое удовольствие!

zaborlike.ru

руководство по монтажу, пошаговая инструкция, чертежи

Ворота автоматические своими руками установить достаточно сложно. Автоматику можно смонтировать как на распашные ворота, так и на откатные. Рекомендуется использовать последние. Все работы нужно производить аккуратно, так как если при монтаже конструкции будут допущены ошибки, то ворота могут работать некорректно. Откатная автоматика для ворот устанавливается на основание, после чего выставляется правильная щель между звездой привода и рейкой с зубчиками. В процессе монтажа автоматики распашных ворот надо будет учитывать большое количество различных параметров. Если не будет соблюден хотя бы один из них, кронштейны вырвутся от столбов или створок, также может сломаться электрический двигатель.

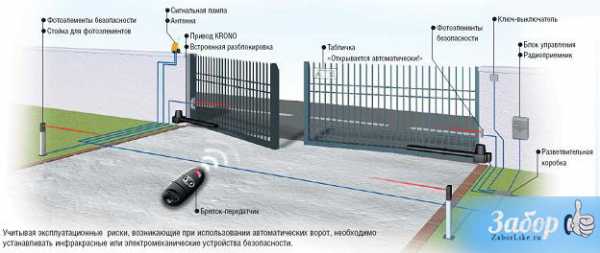

Рисунок 1. Схема автоматических распашных ворот.

Чертежи автоматических ворот изображены на рис. 1 и рис. 2.

Элементы, которые понадобятся:

выключатели;
перемычки;
плата управления;
пульты ДУ;
периферийные устройства;
чертежи.

Правильная установка шлагбаума.
Какие выбрать плиты для забора?
Как сделать ворота из металлопрофиля? Подробнее>>

Распашные автоматические ворота своими руками

Рисунок 2. Схема автоматических откатных ворот.

Чтобы определить подходящий тип автоматики, следует рассчитать расстояние от петли до внутреннего края столбика. Если параметр равен 0-15 см, то можно применить линейную автоматику. Данная система имеет отличный внешний вид и небольшую стоимость. Если параметр составляет 15-30 см, то понадобится смонтировать рычажную автоматику.

Далее нужно замерить ширину створки и посчитать ветровую нагрузку. Следует проверить легкость хода створки. Стоит заметить, что правильно отрегулированные ворота-автомат можно открыть одним пальцем. В противном случае понадобится устранить перекос столба или створки. Приводы обязательно должны передвигаться по уровню. Если столб будет наклонен, то траектория отклонится от горизонта. В результате автоматику может заклинить.

Когда все недостатки будут устранены, можно производить монтаж автоматических ворот. Автоматика монтируется на столбики. Расположение их может меняться, все будет зависеть от типа открывания ворот. Установочные размеры можно найти в инструкции по монтажу автоматики выбранной модели. Рекомендуется придерживаться указанных расстояний. Следует понимать, что отклонение на 1-2 см может не позволить открыть конструкцию на необходимый угол. Если будет использована лишь часть рабочего хода штока, то на электрический привод будут оказываться повышенные нагрузки.

Существующие схемы монтажа автоматических ворот

Схемы установки автоматических ворот своими руками могут быть разными. Основными из них являются следующие:

Схема бетонирования основания для автоматических ворот.

Открывание во двор. Данная схема автоматических ворот является наиболее распространенной. Если используются столбики из швеллера, то рекомендуется применить линейные провода. Они недорого стоят и занимают небольшое количество места. Рычажный привод на металлических столбах монтируется достаточно редко, так как он дорого стоит. Если имеются колонны из бетона или кирпича, а ворота монтируются посредине колонны, то линейный механизм использовать не допускается, так как при закрывании ворота упрутся в угол столбика. В данном случае понадобится изготовление в столбике ниши для привода. Другой вариант — монтаж рычажной автоматики. Рычажную систему следует устанавливать на столбик. Рычаги большой длины дают возможность открывать ворота, которые находятся на расстоянии менее 20 см от крайней части столбика.
Открывание наружу. В данном случае можно использовать любой тип системы, однако рекомендуется устанавливать линейную конструкцию. Она монтируется внутри проема ворот, в результате система заберет приблизительно 15 см полезной площади проема. Если ворота имеют небольшую ширину, то автоматика может быть смонтирована вверху створки. В результате можно будет без препятствий эксплуатировать ворота.

Последовательность действий по установке автоматики

Особое внимание следует уделить надежности закрепления электрического привода к столбику. Часто систему крепят на лицевой кирпич или разрушенный столбик. Следует понимать, что в процессе использования электрический привод может отвалиться вместе с куском кирпича или столба. Если столбик в плохом состоянии, то рекомендуется обварить его по кругу и установить усилители.

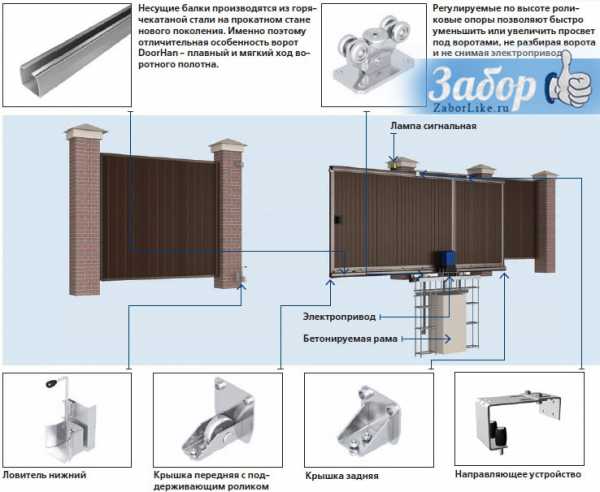

Основные детали откатных автоматических ворот.

На данном этапе понадобится перевести привод в ручной режим, после чего приварить кронштейны к конструкции. Если используется линейный электрический привод, то в процессе присоединения кронштейнов следует позаботиться о том, чтобы к воротам остался хотя бы 1 см хода штока. Если конструкция будет останавливаться из-за выкручивания штока, то произойдет процесс закусывания с высоким износом. В таком случае электро конструкция для ворот быстро сломается.

После монтажа приводов на столбики и кронштейнов на ворота понадобится проверить ход створки. Если в процессе движения механизм заклинивает или происходит перекос конструкции, то проблему следует обязательно устранить на данном этапе.

Далее выставляются упоры. Если конструкция позволяет установить упоры в земле, то рекомендуется использовать систему без выключателей. Стоит понимать, что чем меньше в конструкции дополнительных приспособлений, тем надежнее она будет работать. Выключатели рекомендуется использовать лишь в случаях, когда без них установить самодельные автоматические ворота нет возможности.

После этого подключается двигатель. Следует установить нужные перемычки, подшить пульты, подключить 3 провода по 220 В. На данном этапе можно будет запустить систему.

Если какая-либо из створок будет двигаться не в ту сторону, то понадобится поменять местами провода на электродвигателе.

http:

Далее выполняется регулировка выключателей. Затем нужно будет выставить на плате время работы створки и усилие закрывания и открывания. Не рекомендуется использовать самое высокое усилие. Лучше всего выставить минимально возможное рабочее усилие, которое позволит нормально функционировать всей конструкции и производить управление. Если ворота имеют небольшой вес, при этом выставлено максимально возможное усилие, то система будет работать на максимальной мощности. В таком случае механическая часть во время остановки конструкции будет терпеть чрезмерную нагрузку.

Нюансы, которые следует учитывать

После этого надо будет произвести монтаж фотоэлементов и сигнальной лампы. Фотоэлементы не следует подключать до тех пор, пока не будут полностью отрегулированы концевые выключатели, установлены все настройки и т.д. Автоматические ворота своими руками с первого раза правильно установить достаточно сложно. Важно соблюдать правильную последовательность действий, так как если будет допущено несколько ошибок, то система не запустится. В таком случае достаточно сложно определить, где именно была допущена ошибка. Порядок действий следующий:

Инструменты для монтажа автоматики: сварочный аппарат, рулетка, молоток, уголок, уровень.

Установка привода с рейкой.
Монтаж концевых выключателей.
Установка перемычек на плате.
Подача питания.
Подключение пультов дистанционного управления.
Регулировка концевых выключателей.
Настройка времени и усилия открытия и закрытия.
Монтаж периферийных устройств.

Также можно смонтировать кнопку, с помощью которой можно будет производить управление воротами. На каждой плате имеется выход для внешнего управления конструкцией. Если данный выход присоединить ненадолго с минусом 24 В на плате, то можно будет управлять воротами так же, как и с помощью пульта дистанционного управления. На данные контакты можно подключить и смонтировать внутри двора запасную клавишу для открывания и закрывания конструкции.

Как сделать автоматические откатные ворота

Последовательность действий будет такой:

Первым делом монтируется основание, которое продается в комплекте с электрическим приводом.
Далее надо установить привод и посмотреть, где расположена рейка с зубчиками.
Если привод надо поднять, то основание следует монтировать на несколько профилированных труб, которые привариваются к швеллеру.
После этого понадобится продеть провода через специальные отверстия.
Далее производится монтаж рейки с зубчиками.
Выполняется монтаж концевых выключателей.
Устанавливаются магнитные и механические концевики. Следует позаботиться о том, чтобы последние не заламывали пружину.

http:

Установка автоматических ворот может быть произведена без проблем лишь в том случае, если будут учтены все нюансы.

Поделись статьей:

Оцените статью:

Загрузка…

moidomkrepost.ru

РубрикаРазное
