Автоматические ворота для гаража с дистанционным открытием своими руками

Главная » Ворота » Автоматические ворота для гаража с дистанционным открытием своими руками

Делаем автоматические гаражные ворота с дистанционным открытием

«Умелец да рукодельник и себе и людям радость приносит». Не знаете, чего бы еще такого сделать во дворе, если все уже переделали, а руки чешутся? Можем подсказать идею. Ворота, которые сами открываются и закрываются автоматически. Любители комфорта давно оценили саму идею дистанционного управления механизмом, и им завидуют остальные автолюбители, особенно в то время, когда на улице льет проливной дождь. Понятное дело, что открывание створок вручную дело не 30 секунд, а бежать открывать и закрывать нужно, к тому же в мокрой одежде плюхаться на сидение мало приятно. Ниже мы расскажем, как сделать автоматические ворота своими руками, предоставив инструкцию с фото и видео примерами.

Какие бывают механизмы?

В наше время существует три вида открывания уличных ворот:

• распашные;
• откатные;
• гаражные.

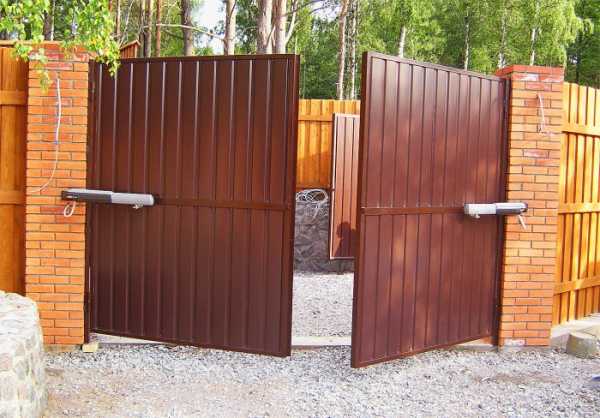

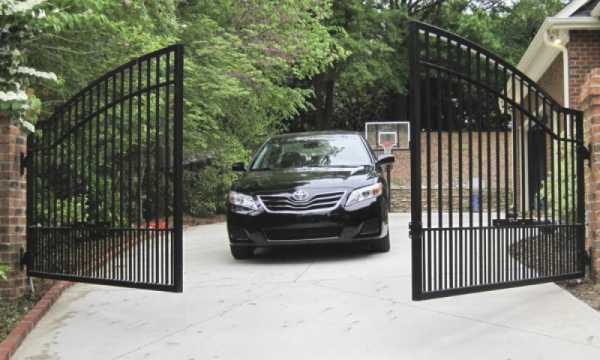

Распашные — это классический вид. Ворота состоят из двух створок, крепящихся на поворотных петлях к вертикальному основанию, глубоко и прочно установленному стальному каркасу. Для ручного либо автоматического открывания створок нужно пространство перед ними.

Если вы хотите сделать автоматические распашные ворота для дачи своими руками, советуем просмотреть это видео:

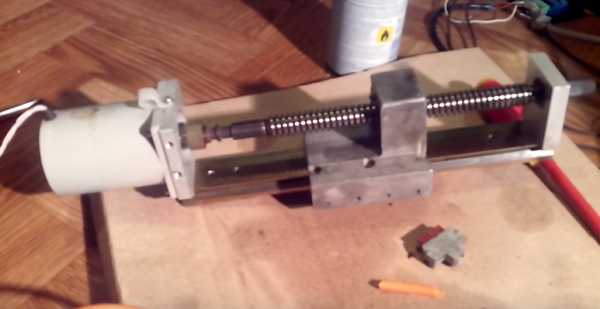

Самодельный раздвижной механизм

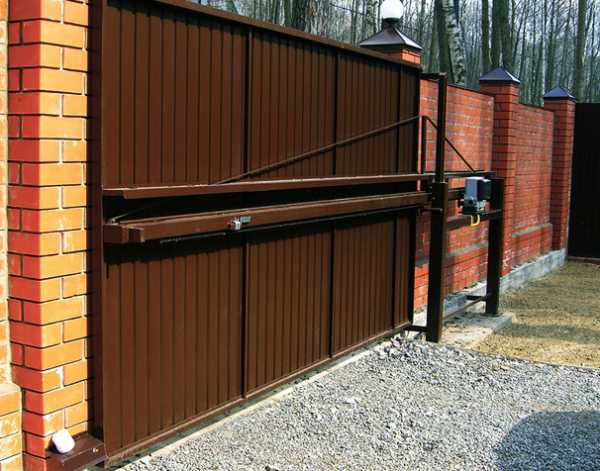

Откатные на роликах, обычно это одна створка, технически несложная конструкция, поскольку вес ворот распределяется на ролики, а для противостояния ветру и поперечным нагрузкам устанавливаются дополнительные направляющие. Такие механизмы сложные в эксплуатации, но в то же время достаточно просто сделать механическую часть своими руками.

Если вас заинтересовал такой вариант автоматических ворот для забора, рекомендуем просмотреть данный видеообзор:

Самодельный откатной механизм

Гаражные ворота роллетного типа — это набор фигурных реек из металлопластика, сцепленных подвижным замком, помещенных в направляющие пазы и соединенных в одну конструкцию. Двигаясь по пазам они под потолком переламываются в замке, тем самым преодолевая прямой угол, и рейки ворот ходят под потолком, освобождая въезд в гараж.

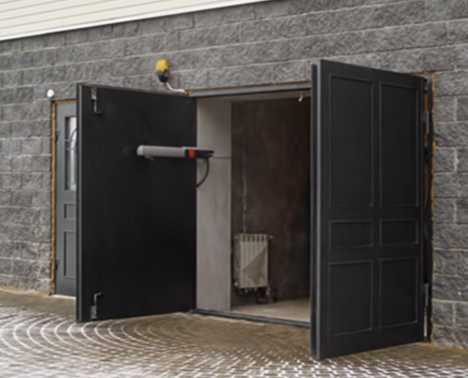

Гаражные ворота подъемно-поворотного типа совершают сложный маневр, уходя вверх и освобождая проезд. Автоматический подъемный механизм сложен в монтаже и эксплуатации.

Принцип действия

Механизм открывания распашных ворот — это комплект из двух моторов и системы автоматики, которая следит за положением створок и за очередностью их открывания/закрывания. Створка с накладным профилем-пазом должна начинать движение первой, при автоматическом открытии ворот и заканчивать движение последней при закрытии. Также движение должно прекратится в крайних точках положения створок. Мощность моторов напрямую зависит от веса створок — чем тяжелее, тем мощнее двигатель и редуктор нужны для управления ими. Также стоит учитывать площадь полотна, воздействие на них ветра. Это добавит моторам лишнюю нагрузку. Лучше предусмотреть и сделать аварийное открытие уличных ворот, в случае поломки или отсутствия электроэнергии, в ручном режиме, съемом.

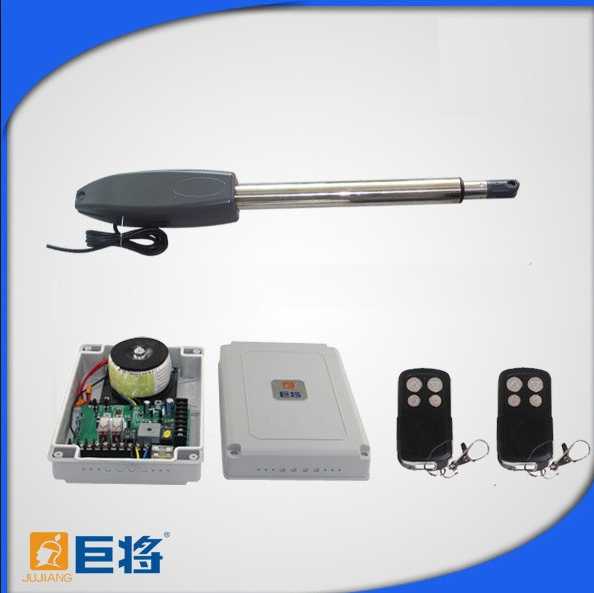

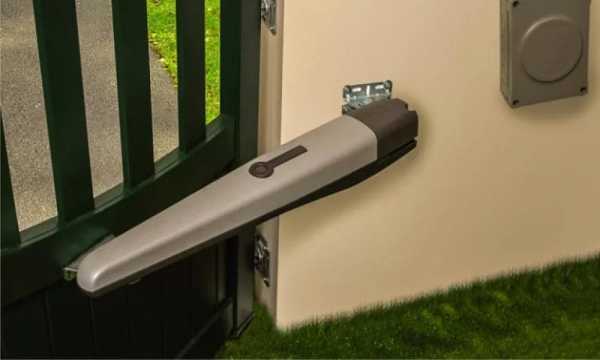

Как в заводских, так и в самодельных приводах, в основном используют актуатор, который изображен на фото ниже:

Он представляет собой резьбовую шпильку с винтовой муфтой на ней. За счет вращения шпильки муфта накручивается по резьбе, тем самым перемещаясь по шпильке.

От шага резьбы зависит коэффициент редукции, чем меньше шаг, тем больше усилие может передать актуатор. В качестве электродвигателя можно использовать мотор редуктор автомобильных дворников или же стеклоподъемники.

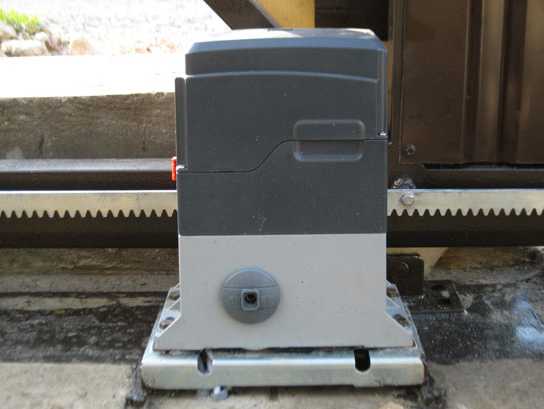

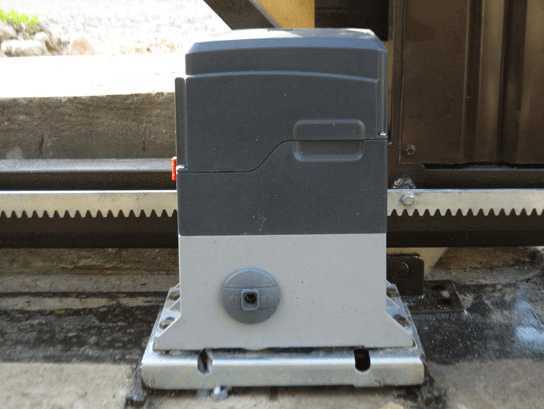

Механизм автоматических откатных ворот довольно прост в реализации. Один двигатель, один редуктор. Передача линейного движения может быть на рейку с зубьями, или же мотоциклетной цепью. Автоматика следит за крайними положениями створки, закрыто или открыто. Главная изюминка — это жесткая конструкция створки и система роликов, удерживающих эту конструкцию во время закрывания и открывания. Также обеспечивается противостояние боковой нагрузке во время ветра. Главная задача сделать так, чтобы сбалансированная створка легко и без усилий ходила по роликам и направляющим. Во время разработки ворот нужно предусмотреть аварийное открывание, в случае поломки или отключения электроэнергии. В качестве эл. привода также возможно использовать двигатель от стеклоподъемника или дворников.

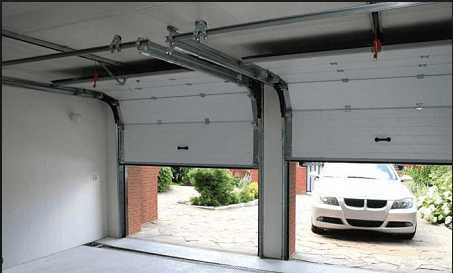

Гаражные автоматические ворота в свою очередь делятся на роллетные (их еще могут называть секционными) и подъемно-поворотные. Данный тип проблематично сделать самостоятельно ввиду сложности технологии производства. Их плюс в том что изготовление происходит по индивидуальному заказу в цехе, и монтаж осуществляется целым блоком, поэтому не занимает много времени.

Итог

Сейчас на рынке широко представлен ассортимент механизмов и элементов для того, чтобы можно было самому сделать автоматические ворота с дистанционным открытием и закрытием.

В нашей статье мы постарались познакомить читателей с существующими видами механизмов и подсказать идею для самостоятельного выбора подходящего варианта для загородного дома , указав моменты, на которые нужно обратить более пристальное внимание:

1. Парусность. Сопротивление ветру.
2. Вес. Нагрузка на механизм открывания.
3. Аварийное открывание в ручном режиме. Простота реализации.
4. Пригодность ремонта и легкость в обслуживании.

Надеемся, теперь вы знаете, как сделать автоматические ворота своими руками и из чего должен состоять механизм. Если вам понравился материал, почему бы не поделиться им с друзьями в соцсети?

Будет полезно прочитать:

samelectrik.ru

Автоматика с дистанционным управлением для ворот: виды систем и установка своими руками

Часто въездные или гаражные ворота достаточно массивные и тяжёлые, для открывания которых приходится прилагать физические усилия и тратить на это время. Поэтому многие задумываются о том, чтобы установить автоматические ворота с дистанционным открытием своими руками. Такая система не только освободит руки от нагрузок, но и позволит получать доступ на территорию или в помещение точно к подъезду автомобиля.

Разновидности механизмов открывания ворот

Принцип действия автоматики въездных ворот даёт возможность не выходя из дома или машины открыть проезд. Это происходит с помощью маленького удалённого пульта.

Чаще всего используются такие конструкции для автоматики, как:

• привод линейного типа;
• рычажная система привода;
• подземное расположение привода.

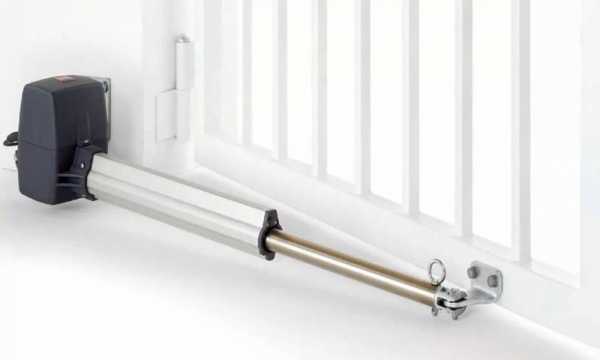

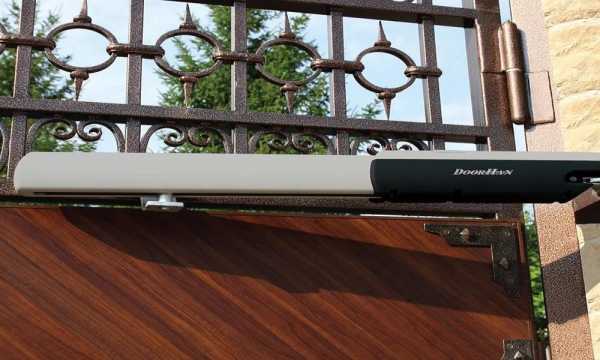

Линейные приводы востребованы из-за простоты и надёжности конструкции. Зубчато-винтовой (червячный) привод обеспечивает движение створок из-за зацепления винта с резьбой и зубчатого колеса. В свою очередь ворота могут приводиться в движения как с помощью электромеханических частей, так и гидравлических насосов. Это зависит от веса воротных створок. Для открывания более массивных изделий, превышающие массу в 600кг и имеющие ширину проезда более 3м, рекомендуется применять гидравлические привода, основанные на ходе поршня, который изменяет положение рычага и ворот в целом.

Недостатком линейной конструкции автоматики является радиус открывания створок, который составляет 90°, что значительно уменьшает зону проезда.

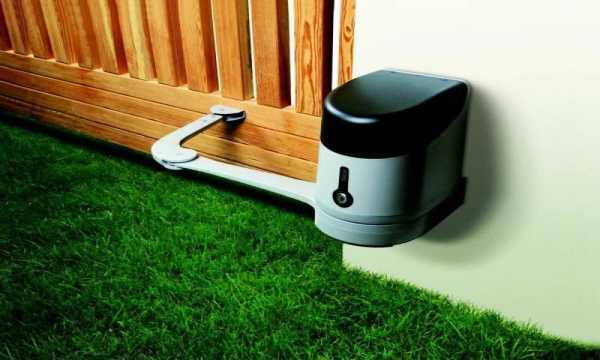

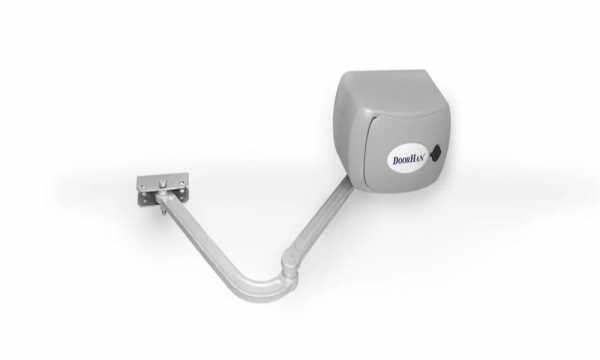

Менее надёжным, но более популярным из-за своей универсальности является рычажный тип привода. Основными узлами механизма являются электромотор, редуктор и система рычагов. При поступлении сигнала начинает работать мотор, энергия которого превращается редуктором в движение рычага. Простые системы могут открывать створки только на себя, в сложных же есть возможность движения и в противоположную сторону.

Чем больше масса ворот, тем выше нагрузка на привод при открывании, что увеличивает вероятность поломок и износа.

Поэтому есть ограничения по применению рычажных систем автоматики, они обусловлены массой ворот не более 600кг. Однако при эксплуатации рычажных приводов радиус открывания створок достигает у

vorota-sos.ru

Дистанционное управление гаражными воротами

Удобно открывать гаражные ворота, не выходя из машины. Чтобы получить такую возможность, ворота оборудуют системой дистанционного управления. Можно поручить эту задачу специалистам, но при некоторых навыках дистанционное управление можно организовать самостоятельно. Также самостоятельно можно установить готовые модули.

Когда не стоит устанавливать автоматику

Не стоит делать автоматику в неохраняемых гаражах и там, где часты перебои с электричеством. Обесточенные ворота злоумышленнику будет легко открыть, поэтому в таком случае надо ставить дополнительные замки. Но тогда для их открытия все равно придется выходить из машины, и дистанционное управление теряет смысл.

К минусам автоматических ворот относится и то, что вы не откроете их, если забыли пульт, в пульте села батарейка, сломалась антенна. Однако есть модели, которые в случае неисправности автоматики можно открыть вручную.

Виды ворот

Для распашных ворот необходимо не менее 4 фотоэлементов, которые будут останавливать движение створок, если будут зарегистрированы помехи между ними. Два из них должны быть установлены на столбиках ворот, а два — на отдельно расположенных стойках на расстоянии максимального открытия. Для их движения нужно два привода.

Откатные ворота в этом плане более безопасны. Они требуют всего одного привода и двух фотоэлементов. Однако этот тип на практике редко встречается в частных гаражах, так как они сложнее в обслуживании, механизм легче ломается, они могут перекоситься или начать заедать, кроме того, занимают много места. Зимой нужно будет регулярно чистить рельсы, не допускать обледенения. Распашные системы более долговечны и надежны.

У распашных ворот при нажатии кнопки на пульте сигнал посылается одновременно обоим приводам, и ворота начинают открываться или закрываться. Дополнительно делают возможность снятия блокировки, чтобы при необходимости (например, при отсутствии электричества) можно было открыть ворота руками.

Система управления раздвижными гаражными воротами проще и, как правило делается в одном корпусе, в котором находится и привод, и блок управления.

Секционные и роллетные модели автоматизируются чаще всего. Именно для них в продаже есть много вариантов приводов, для распашных и откатных их меньше. Часто такие ворота уже продаются с системой дистанционного управления.

Устройство системы дистанционного управления

Какой бы ни была конструкция ворот, автоматика включает следующие элементы:

• электропривод,
• систему управления,
• пульт
• система безопасности (датчики, фотоэлементы).

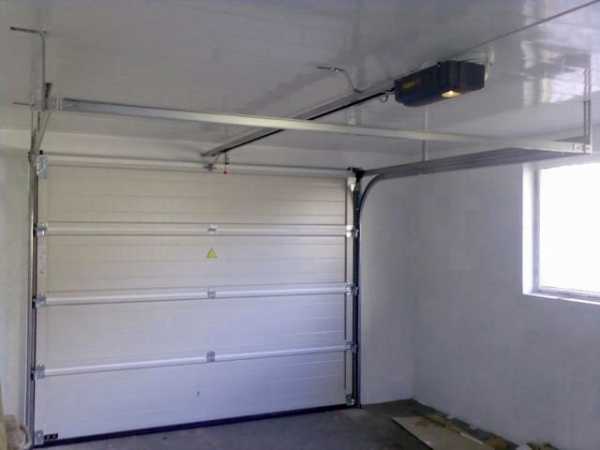

У секционных и роллетных гаражных ворот приводы расположены на потолке. Такие ворота уже продаются с системой дистанционного управления, остается правильно их подключить.

Электропривод — это та часть, которая непосредственно двигает створки. Это может быть цепной или рычажный привод типа домкрата. Для движения створок устанавливают электромотор мощностью 200-400 Вт, подключают его через трансформатор, понижающий напряжение до 24 В или напрямую в сеть 220 В. При покупке двигателя обращайте внимание на материалы, из которых он сделан. На многих китайских моделях, например, стоят пластмассовые шестерни, которые не могут служить долго. Все движущиеся и трущиеся детали должны быть металлическими.

Важно! Ворота должны легко двигаться, иначе привод быстро сломается.

Чтобы подключить автоматику дистанционного управления воротами, используют трехжильный кабель длиной не больше 50 м и сечением не меньше 1,5*3 мм. Подходят марки кабеля. Его прокладывают по опорам или в земле в полиэтиленовой трубке на глубине не меньше 40, а лучше 70 см. От управляющего блока проводят кабель к сигнальной лампе и антенне.

Для дистанционного управления воротами используется радиоканальный брелок с двумя кнопками. Одна отвечает за открытие-закрытие, а вторая — за освещение. Также можно установить модуль, который управляется с мобильного телефона, иногда это удобнее, так как телефон всегда с собой, а брелок легко забыть. Чтобы открыть ворота без брелока или телефона, предусматривают систему разблокировки. Она же поможет открыть ворота, если они окажутся обесточены.

Из чего сделать систему дистанционного управления своими руками

Проще всего купить готовую систему и установить ее. В тоже время, умея работать с электроникой, можно сделать дистанционное управление гаражными воротами и своими руками. Для этого нужен любой недорогой прибор с дистанционным управлением: звонок, замок для автомобильной двери, автомобильная сигнализация.

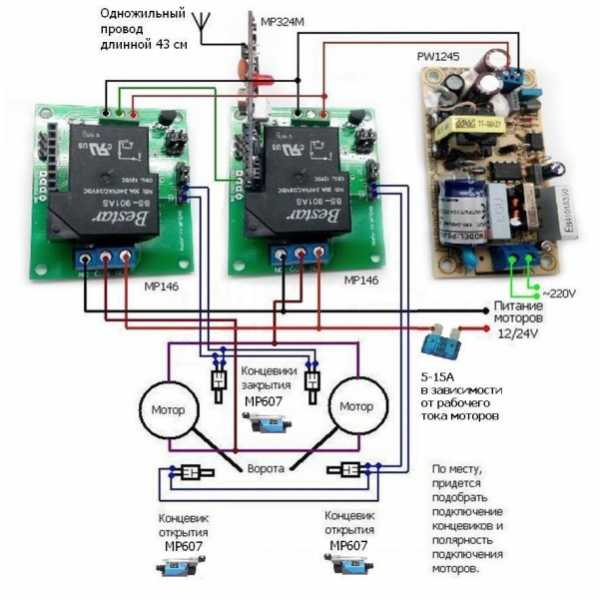

Можно воспользоваться модулями дистанционного управления, например, MP325M.

Для подвода питания в данной схеме использовался преобразователь PW1245. Также можно использовать понижающий стабилизатор на основе одной микросхемы. Однако преобразователь со своим отдельным источником питания делает всю систему более надежной.

В качестве концевиков (индикаторов состояния ворот, открыты они или закрыты) применялись датчики МР607. У этого датчика две группы контактов. Одна из них нормально закрытая, другая нормально открытая. В данной схеме для подключения использовалась нормально открытая цепь.

Модуль MP325M можно использовать пи температуре до -15 градусов, поэтому для использования на улице зимой он не подходит. Для работы дистанционного управления при температуре до -40 градусов можно заменить его на модуль MP324M с базовыми блоками MP146. Схема приведена на рисунке.

Одножильный провод длиной 43 см — это антенна. Длина провода подбиралась исходя из требования, чтобы ворота открывались с нужного расстояния. Чтобы подобрать длину антенны для открытия с нужного именно в вашем случае расстояния, сначала нужно взять более длинный провод и подобрать нужную длину путем постепенного его обрезания. Лучше всего расположить антенну над воротами вертикально. Антенну нельзя гнуть, скручивать, размещать в металлических кожухах.

Подключение готового блока управления

Если вы приобрели готовый блок управления, его нужно подключить, и сделать это нужно правильно. Сигнальная лампа и антенна имеют всего два или три провода: фаза и ноль и иногда заземление. На самом блоке проводов больше, есть провода для подключения

• антенны,
• лампы,
• движущих приводов,
• фотоэлементов,
• программатора для настройки,
• в некоторых случаях — дополнительного освещения, также обязательно есть кабель питания.

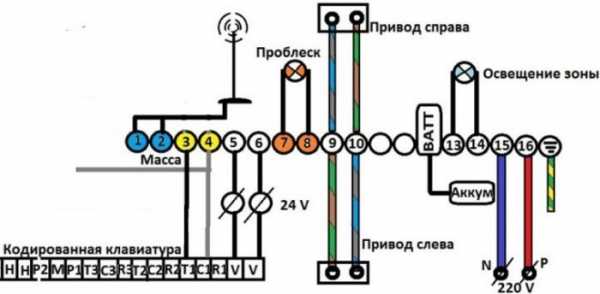

Схема подключение блока управления может быть такой, как на рисунке.

• Контакты 1 и 2 предназначены для подключения выносной антенны.
• Контакты 3-6 предназначены для подключения клавиатуры, с которой задаются настройки системы.
• К контактам 7 8 подключен маячок.
• К контактам 9-10 — один или два привода,
• К контактам 11-12 — фотоэлементы.
• Контакты 13 и 14 предназначены для подключения дополнительной лампы освещения.
• 15-17 предназначены для подключения электропитания: 15 — ноль, 16 — фаза, 17 — земля.

Блок управления помещают в пыле- и влагозащитный кожух, степень защиты которого должна быть не менее IP 54 (полная защита от пыли, защита от брызг воды).

После длительного отключения электричества ворота могут не открываться. Тогда необходимо будет перезапустить систему. В некоторых из них есть аккумулятор, в некоторых — память. Особенности конкретной модели необходимо уточнять у продавца.

Дистанционное управление воротами гаража очень удобно, однако у него есть и минусы. Сейчас можно установить систему дистанционного управления на ворота любой конструкции, для этого нужно купить готовую систему или, если вы разбираетесь в электронике, сделать ее самостоятельно.

bouw.ru

Делаем автоматические гаражные ворота с дистанционным открытием

Главная / Статьи / Делаем автоматические гаражные ворота с дистанционным открытием

«Умелец да рукодельник и себе и людям радость приносит». Не знаете, чего бы еще такого сделать во дворе, если все уже переделали, а руки чешутся? Можем подсказать идею. Ворота, которые сами открываются и закрываются автоматически. Любители комфорта давно оценили саму идею дистанционного управления механизмом, и им завидуют остальные автолюбители, особенно в то время, когда на улице льет проливной дождь. Понятное дело, что открывание створок вручную дело не 30 секунд, а бежать открывать и закрывать нужно, к тому же в мокрой одежде плюхаться на сидение мало приятно. Ниже мы расскажем, как сделать автоматические ворота своими руками, предоставив инструкцию с фото и видео примерами.

Какие бывают механизмы?

В наше время существует три вида открывания уличных ворот:

• распашные;
• откатные;
• гаражные.

Распашные — это классический вид. Ворота состоят из двух створок, крепящихся на поворотных петлях к вертикальному основанию, глубоко и прочно установленному стальному каркасу. Для ручного либо автоматического открывания створок нужно пространство перед ними.

Если вы хотите сделать автоматические распашные ворота для дачи своими руками, советуем просмотреть это видео:

Самодельный раздвижной механизм

Откатные на роликах, обычно это одна створка, технически несложная конструкция, поскольку вес ворот распределяется на ролики, а для противостояния ветру и поперечным нагрузкам устанавливаются дополнительные направляющие. Такие механизмы сложные в эксплуатации, но в то же время достаточно просто сделать механическую часть своими руками.

Если вас заинтересовал такой вариант автоматических ворот для забора, рекомендуем просмотреть данный видеообзор:

Самодельный откатной механизм

Гаражные роллетного типа — это набор фигурных реек из металлопластика, сцепленных подвижным замком, помещенных в направляющие пазы и соединенных в одну конструкцию. Двигаясь по пазам они под потолком переламываются в замке, тем самым преодолевая прямой угол, и рейки ворот ходят под потолком, освобождая въезд в гараж.

Гаражные подъемно-поворотного типа совершают сложный маневр, уходя вверх и освобождая проезд. Автоматический подъемный механизм сложен в монтаже и эксплуатации.

Принцип действия

Механизм открывания распашных ворот — это комплект из двух моторов и системы автоматики, которая следит за положением створок и за очередностью их открывания/закрывания. Створка с накладным профилем-пазом должна начинать движение первой, при автоматическом открытии ворот и заканчивать движение последней при закрытии. Также движение должно прекратится в крайних точках положения створок. Мощность моторов напрямую зависит от веса створок — чем тяжелее, тем мощнее двигатель и редуктор нужны для управления ими. Также стоит учитывать площадь полотна, воздействие на них ветра. Это добавит моторам лишнюю нагрузку. Лучше предусмотреть и сделать аварийное открытие уличных ворот, в случае поломки или отсутствия электроэнергии, в ручном режиме, съемом.

Как в заводских, так и в самодельных приводах, в основном используют актуатор, который изображен на фото ниже:

Он представляет собой резьбовую шпильку с винтовой муфтой на ней. За счет вращения шпильки муфта накручивается по резьбе, тем самым перемещаясь по шпильке.

От шага резьбы зависит коэффициент редукции, чем меньше шаг, тем больше усилие может передать актуатор. В качестве электродвигателя можно использовать мотор редуктор автомобильных дворников или же стеклоподъемники.

Механизм автоматических откатных ворот довольно прост в реализации. Один двигатель, один редуктор. Передача линейного движения может быть на рейку с зубьями, или же мотоциклетной цепью. Автоматика следит за крайними положениями створки, закрыто или открыто. Главная изюминка — это жесткая конструкция створки и система роликов, удерживающих эту конструкцию во время закрывания и открывания. Также обеспечивается противостояние боковой нагрузке во время ветра. Главная задача сделать так, чтобы сбалансированная створка легко и без усилий ходила по роликам и направляющим. Во время разработки ворот нужно предусмотреть аварийное открывание, в случае поломки или отключения электроэнергии. В качестве эл. привода также возможно использовать двигатель от стеклоподъемника или дворников.

Гаражные автоматические ворота в свою очередь делятся на роллетные (их еще могут называть секционными) и подъемно-поворотные. Данный тип проблематично сделать самостоятельно ввиду сложности технологии производства. Их плюс в том что изготовление происходит по индивидуальному заказу в цехе, и монтаж осуществляется целым блоком, поэтому не занимает много времени.

Итог

Сейчас на рынке широко представлен ассортимент механизмов и элементов для того, чтобы можно было самому сделать автоматические ворота с дистанционным открытием и закрытием.

В нашей статье мы постарались познакомить читателей с существующими видами механизмов и подсказать идею для самостоятельного выбора подходящего варианта для загородного дома , указав моменты, на которые нужно обратить более пристальное внимание:

Парусность. Сопротивление ветру.

Вес. Нагрузка на механизм открывания.

Аварийное открывание в ручном режиме. Простота реализации.

Пригодность  ремонта и легкость в обслуживании.

Надеемся, теперь вы знаете, как сделать автоматические ворота своими руками и из чего должен состоять механизм. Если вам понравился материал, почему бы не поделиться им с друзьями в соцсети?

Самодельный раздвижной механизм

Самодельный откатной механизм

Фотогалерея (8 фото)

15.12.2016
