Гаражные ворота своими руками и пошаговая инструкция

Мы продолжаем серию статей на тему «своими руками» или «как можно сэкономить» и сегодня мы разберемся как сделать ворота собственноручно, без помощи дорогостоящих специалистов. Можно сказать, что это плевое дело и его сможет сделать каждый, но это – неправда. Здесь нужны тщательные замеры, желательно чертежи ворот и внимание сварщика, ведь каждый сантиметр разницы диагоналей будет означать, что работа провалилась. Но не так все страшно. Если внимательно и пошагово выполнить наши инструкции, у вас получатся очень Прочные металлические двери. К тому же, неплохие на вид.

Перед тем как сделать ворота надо убедиться в том, что под них сделаны нормальные закладные, которые стоят ровно по уровню. У нас это были металлические толстостенные профильные трубы 200х200 мм. Можно и тоньше. Здесь многое зависит от длины створок, эти закладные были рассчитаны на створки ворот длинной 220 сантиметров. Общая ширина ворот – 440 см.

Размеры гаражных ворот и начало работ своими руками

Начать можно с чего угодно, но, чтобы получить изначальные размеры створок, нужно поставить сверху на опоры стягивающую балку и сделать металлические рамки на двери, исходя из полученных замеров. Размеры гаражных ворот могут быть любые, но лучше отталкиваться от параметров стандартного листа: 250х150. Мы взяли высоту 250 сантиметров, так получится на 1 рез и сварной шов меньше. Балку только «прихвачиваем», чтобы не упала, не завариваем.

Металлические гаражные ворота должны были быть прочными, поэтому и лист использовали 0.3 с усилениями. Но сначала надо было изготовить рамку. Здесь чертеж достаточно прост: отступаем от верхней балки 3 см, от боковой 3 и от желаемого уровня снизу тоже 3-4 сантиметра. Между двумя створками можно оставить около 1-2 см и сделать одну сторону внахлест. Получились замеры прямоугольника, которые мы выложили на земле и сварили по ним рамку с прямыми углами. При изготовлении своими руками рамки ворот можно пользоваться транспортиром или рулеткой (замер диагоналей) ­– так надежнее.

Рамки и усиления делаются из профильной трубы 40х20 мм, после крепления полуавтоматом привариваются еще петли. Гаражные ворота будут распашные, поэтому важно выставить петли предельно точно, чтобы створки не заваливались. Здесь потребуется помощь подсобного работника.

ШАГ 1: выставление рамы. Выставляем рамки на кирпичи или другие вспомогательные предметы, главное – фиксация всей конструкции.

ШАГ 2: выставление зазоров. Вокруг рамки и опор вставляем предметы нужной толщины (мы использовали деревянные планки 20х10 мм и металлические квадратики таких же размеров). Зазоры в гаражных воротах должны быть везде одинаковы.

ШАГ 3: выставляем петли. Петли на одинаковой высоте привариваем к опорам, отвесом и уровнем меряем наклоны. Проводим тестирование данной конструкции.

ВАЖНО: изготовляя ворота своими руками из металла никогда не приваривайте сразу «намертво». Не полагайтесь на глазомер, даже если он ровный, чего почти никогда не бывает, все равно есть риск того, что кривыми окажутся материалы. Сначала «прихватите», потом выполните пусконаладочные работы (открыть/закрыть дверь).

ШАГ 4: выполняем регулировку. По нашему опыту все сделанные распашные ворота в гараж своими руками требовали регулировок. После прихватывания петель и рамки попробуйте синхронно и по очереди закрыть/открыть их. При наличии перекосов нужно выполнить удар или натянуть ручную лебедку в нужную сторону.

ВАЖНО: после натягивания лебедкой и корректировки опор ничего нельзя менять или отпускать, все должно быть в натяжку. Учтите, что под будущим весом створок конструкция может «уходить» немного в бока. Если у вас будут стандартные размеры гаражных ворот, которые гораздо меньше наших, усиления и стойки можно сделать меньше. Допустимые размеры усилений: 15х30, 20х20, а стойки можно вполне сделать 100х100 мм.

После корректировок по уровням можно смело заваривать рамку. Удобнее всего использовать ручную механическую лебедку с усилием 300-700 кг – этого будет достаточно. При изготовлении гаражных ворот своими руками это просто незаменимая вещь. С ее помощью можно выровнять не только легкие рамки, и углы, но и закладные стойки. Диагональ выставлять тоже намного удобнее: натягиваем стойку в нужную сторону и работаем сварочным аппаратом – вуаля!

Створки гаражных ворот своими руками: пошагово и просто

У нас есть готовые прямоугольные рамки, на которые нам нужно приделать металлические листы. Сделать это будет не так и просто, поскольку они: а) тяжелые б) не всегда ровные. Если вам повезло и вы сделали идеально ровную рамку, то рез листа надо будет выполнить только в 1 месте. Если же надо ворота менее высоты листа – тогда хуже, обрезать с двух сторон минимум.

Есть 2 способа как сделать гаражные ворота своими руками: тяжелый и быстрый, легкий и долгий. Легкий способ: прикладываем металлический лист к рамке, делаем замеры по чертежам ворот, прихватываем сваркой к раме. Потом вырезаем по отмеченным местам болгаркой и завариваем дальше.

Тяжелый способ: снимаем мерки по рамке и обрезаем по периметру листы, шлифуем и потом  устанавливаем. В первом случае вам придется недолго держать своими руками на весу лист весом 80 кг примерно. Он будет прикреплен сваркой. Второй вариант подразумевает изготовление готовой конструкции на земле, ее шлифовку и надежду на то, что она идеально подойдет. Но устанавливать будет физически легче, просто дольше и больше замером сделать. Зато вы ставите уже готовое и легко сделанное.

У нас рук было не так и много сначала, решили идти быстрым путем и приварили по периметру сначала листы. Замеры выполняли несколько раз, чтобы сделанные ворота в гараж своими руками идеально подошли в проем. Все так и было, с двух краев только подровняли болгаркой. Второй лист немного сложнее было выровнять, поскольку надо было сделать идеальный напуск 1 см по отношению к другому листу. Здесь снова помогла лебедка, уровень и несколько точек сварок для предварительных замеров.


После крепления створок и подвеса всего на петли убедитесь, что уровни везде сохранились и все работает как надо. Аккуратно закройте ворота и переходите к тотальной фиксации к стенам, армированному поясу и закладным.

Установка ворот своими руками и крепление к стенам

По всем строительным нормам крепление ворот можно выполнить анкерами к пенобетону и свариванием с армированным поясом – больше мало кто делает. Но изготовляя ворота в гараж своими руками не хочется экономить – лучше чаще варить. Прочнее будет и нет риска что под весом тяжелого металла и длинных створок ворота просядут. Листы приварены, хоть и не усилены еще, самое время намертво закрепить закладные к стенам и армопоясу.

Мы уже рассмотрели частично, как сделать железные ворота своими руками, но это пока что автономная конструкция, которую надо закрепить как следует. Еще нельзя снимать растяжки, которые мы установили ранее. Теперь нам нужно следовать аккуратно последовательной инструкции по закреплению и важно ничего не перепутать.

ЭТАП 1: крепим верх опор между собой и стеной. Чаще всего поверх стен из пенобетона делают армированный пояс и ворота крепятся к нему. Нам надо вырезать металлические пластины и прутики (не столь важно), приварить их к верху стоек. Другой край просто заводим примерно в центр будущего пояса. Такие «жгутики» надо поделать со всех сторон опор для ее монолитности.

ЭТАП 2: завариваем намертво балку. Верхняя балка (у нас это труба 200х200) теперь уже не нуждается в корректировки диагонали и полностью должна быть обварена.

ЭТАП 3: заливаем сверху в стойки бетон. Это предотвратит их «игру» и намертво установит. Раствор желательно очень жидкий, чтобы все было максимально монолитно и по «фирменному», хоть и своими руками сделано.

ЭТАП 4: снимаем растяжки, лебедки

. Проверяем на всякий случай работоспособность конструкции (аккуратно), закрываем на замок. Заливаем армированный пояс сверху стен, все просматриваем, завариваем намертво петли к полотну и рамке, оставляем бетон отвердевать.

Теперь мы рассмотрели, как сделать гаражные ворота и у нас готовая конструкция. Останется подождать около 1-2 недель, пока отвердеет бетон и «доработать напильником». Нам надо будет еще приварить усиления полотна ворот, сделать ниши под утепление (опционально).

Усиления и установка замка на воротах в гараже

Прошло немного времени и теперь можно продолжить наши работы в будущем гараже, установить замок и усиления. Прежде мы рассмотрели, как сделать ворота своими руками, но еще не поставили замок и не оформили красиво. Конструкция закреплена и можно смело использовать ее, доработаем как полагается и сделаем. Рассмотрим пошагово наши доработки по воротам:

ШАГ 1: довариваем косые усиления сверху и снизу листов. Достаточно будет на ¼ длины стороны делать усиления: они придадут жесткость изделию. Точечная сварка через каждые 5-10 сантиметров.

ШАГ 2: свариваем короб под замок своими руками. Мы использовали обычный плоский замок (дешевле и надежнее). Поэтому достаточно просто обварить короб вокруг замка примерно равный его объему.


ШАГ 3: фиксация замка. С торца двери просверливаем 2 (3 или 4, в зависимости от типа замка) отверстия для крепления основания замка. Вставляем замок в короб, привинчиваем к рамке, завариваем короб с тыльной стороны.ШАГ 5: монтаж «запорной арматуры». Довариваем замок для фиксации створок. Слишком громоздкий не выбирали специально, поскольку он имеет сугубо декоративный вид и для удобства.

Единственный недостаток такого монтажа замка в том, что для его замены нужна будет болгарка, которой отпилить несколько точек сварки. Хотя, возможно это даже преимущество, поскольку замок часто менять не нужно. А вот злоумышленники явно не смогут справиться без тяжелого орудия.

Теперь инструкция как сделать ворота в гараж своими руками можно считать раскрыта полностью. Остается только покрыть грунтом и покрасить. Если сварщик работал не очень аккуратно, тогда есть смысл еще шлифовать места сварки в торцах.

Удачной всем стройки и чрезвычайно прочных ворот в гараже!

rabotai-sam.ru

особенности выбора, инструкция по изготовлению

От качества ворот гаража зависит безопасность автомобиля и комфорт пребывания в помещении, поэтому к их изготовлению следует подойти со всей ответственностью. Существует несколько вариантов ворот: отличаются они в первую очередь механизмом открывания. Современные модели довольно сложны, требуют специальных навыков и инструмента для монтажа, но установить классические распашные гаражные ворота своими руками получится и без опыта подобной работы.

Выбор типа ворот для гаража

Самостоятельная сборка ворот — это отличный способ сэкономить на строительстве гаража. Однако прежде чем приступать к выполнению задачи, стоит рассмотреть существующие типы конструкций и определить наиболее подходящую. Выбор зависит от многих факторов, и если оптимальными окажутся модели со сложным механизмом, имеет смысл обратиться к специалистам — неправильный их монтаж своими руками может привести к различным проблемам с функционированием конструкции.

Откатные ворота

Откатные ворота представляют собой одну широкую створку, которая отъезжает вбок при открывании.

К раме конструкции прикрепляются направляющие, по которым ездит створка, и уловители, удерживающие ее в открытом положении. В зависимости от конструкции направляющих ворота могут быть подвесными, консольными и рельсовыми; варианты различаются размерами, удобством эксплуатации, количеством деталей и сложностью монтажа.

Как и другие типы гаражных ворот, откатные конструкции могут быть ручными и автоматическими. Во втором случае к раме подключается электропривод, управление которым может быть стационарным или дистанционным.

Хотя сделать такие ворота в гараж своими руками несложно, выбирают их редко, так как недостатков у них больше, чем преимуществ. Основным их плюсом является экономия пространства снаружи, однако внутри помещения требуется много места — оно должно быть очень широким. Из-за этого откатные модели чаще используют снаружи, встраивая в ограждение участка. Эти конструкции применяются на промышленных объектах, в ангарах.

К недостаткам также относится необходимость монтажа усиленной рамы, способной удержать подвешенную откатную створку, имеющую большие размеры и массу, чем в случае с распашными вариантами.

Важно постоянно следить за роликами, чтобы конструкцию не заклинило.

Подъемно-поворотные конструкции

Створка ворот подъемно-поворотного типа вращается вокруг своей горизонтальной оси, поднимается к потолку и подвешивается плашмя над проемом. Механизм очень удобный и надежный, пространство экономится и снаружи, и внутри гаража. Однако у таких ворот есть особенности, из-за которых их использование может оказаться не лучшим решением.

Основной конструкции является сплошная створка. Чтобы поднимать ее к потолку было проще, приходится максимально снижать ее массу. Это сказывается на спектре возможных материалов изготовления: чаще всего рама делается из стальных трубок малого сечения, но может использоваться и алюминиевый профиль. Для обшивки применяется тонкий оцинкованный металл. Из-за этого снижаются теплоизоляционные характеристики, что приводит к повышенным затратам энергии на отопление гаража.

Если конструкция делается из алюминия, существенно ухудшается ее защитная способность — жесткости рамы не хватает, чтобы выдержать значительные физические нагрузки. Поэтому подъемно-поворотные конструкции используются преимущественно на огражденных участках, оснащенных дополнительными уровнями безопасности. Также они находят применение внутри складских помещений.

Установить модель этого типа своими руками очень сложно — сборка подъемного механизма требует специальных знаний и навыков.

Подъемно-секционные и рулонные механизмы

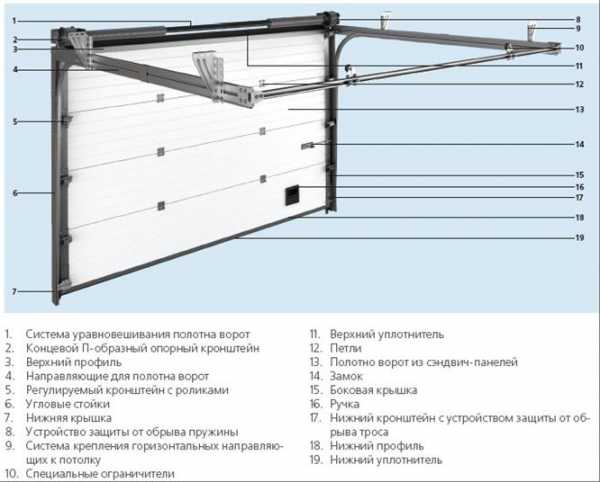

Подъемно-секционные ворота похожи на подъемно-поворотные по принципу действия, но отличаются конструкцией: вместо сплошной створки в них используется подвижное полотно, состоящее из соединенных между собой ламелей. Из-за этого такие ворота считаются разновидностью жалюзи.

Рама состоит из двух частей: одна устанавливается по периметру проема, вторая — под потолком гаража. Собирается она из направляющего профиля. Каждая ламель створки имеет ролики на боковых гранях, с помощью которых полотно двигается по направляющим. К верхней части рамы подключается электропривод, который соединен со створкой тросом. При активации ворот двигатель тянет полотно, поднимая его к потолку.

Делается полотно из сэндвич-панелей, благодаря чему обеспечивается достаточная жесткость конструкции и качественная теплоизоляция гаража. Ворота могут иметь разную конфигурацию и размеры. Полотно необязательно должно подниматься к потолку — в некоторых моделях створка отъезжает в сторону. Благодаря гибкости соединений ламелей это позволяет сделать откатные ворота в гараже с малой площадью.

Рулонные ворота — это аналог подъемно-секционных конструкций, отличающийся тем, что полотно не отодвигается, а наматывается на вал. Это позволяет экономить пространство, но створка в таком случае делается из тонких, узких ламелей и имеет более низкие теплоизоляционные и защитные характеристики.

Конструкции такого типа можно собрать самостоятельно, но все комплектующие, включая ламели и створки, придется покупать в готовом виде. Компании, поставляющие такую продукцию, обычно оказывают услугу монтажа ворот, поэтому проводить работу своими руками нет смысла. Кроме того, не зная нюансов, легко допустить ошибки при установке деталей ворот, что приведет к их неправильному функционированию.

Распашные ворота

Классические распашные ворота обычно состоят из двух створок на петлях. В одно из полотен встраивается обычная входная дверь. Створки состоят из каркаса, который обшивается листовым металлом, сэндвич-панелями, деревом и другими материалами. Между внешней и внутренней поверхностью можно уложить теплоизоляционный материал.

Это наиболее экономичный материал, а благодаря простой конструкции установить такие ворота своими руками не составит проблем. Кроме того, они обеспечивают наиболее надежную защиту гаража.

Таким образом, при отсутствии навыков сборки сложных подъемных и откатных механизмов и работы с электроникой, лучшим вариантом станут простые распашные ворота.

Если важны удобство использования и экономия пространства, стоит обратить внимание на более продвинутые варианты.

Разработка проекта

Качество ворот зависит от того, насколько правильно подобраны размеры их элементов и насколько точно детали подогнаны друг к другу, поэтому перед тем, как сделать гаражные ворота своими руками, нужно составить проект. Несмотря на простоту распашной конструкции, она состоит из множества частей, и без чертежей или эскизов в работе будет легко ошибиться.

В первую очередь нужно определиться с размерами ворот. Чтобы ими было удобно пользоваться, суммарная ширина створок должна быть на 0,6 м больше ширины автомобиля. Чаще всего размер ворот выбирается в пределах 2−4 м; если ширина превысит 5 м, эксплуатация конструкции будет затруднена. Высота створок также рассчитывается исходя из габаритов автомобиля.

В конструкцию распашных ворот входит рама, которая закрепляется по периметру гаражного проема, и две створки, в одну из которых встроена калитка, — они закрепляются на раме при помощи петель. Рама изготавливается из стального уголка шириной 65 мм. Для каркаса створок лучше выбрать профильную трубу с прямоугольным сечением; размер ее может быть любым.

Внешняя поверхность створок обшивается листовой сталью толщиной 3 мм. Изнутри каркас можно обшить досками, фанерой. Делается это, если ворота утепляются. Количество материалов рассчитывается исходя из площади створок.

Инструменты и материалы

Чтобы собрать качественную распашную конструкцию самостоятельно, потребуются навыки обращения с базовым строительным инструментом, а также умение пользоваться сварочным аппаратом. Соединять детали при помощи крепежа нельзя: в таком случае надежность конструкции будет недостаточной. Саморезы пригодятся только при монтаже внутренней обшивки створок.

Для работы потребуется следующий набор инструментов:

  • ручной сварочный аппарат — новичку лучше выбрать инвертор для дуговой сварки, им проще пользоваться;
  • электрогенератор достаточной мощности для сварки, если нет возможности подключения к электросети;
  • болгарка с набором кругов для резки и шлифовки;
  • шлифовальная машинка;
  • дрель со сверлами по металлу;
  • шуруповерт;
  • кисть или валик;
  • измерительные инструменты — рулетка, набор металлических угольников, уровень.

Набор необходимых материалов зависит от особенностей проекта. В общем случае потребуется подготовить:

  • стальной прямоугольный профиль или уголки для изготовления рамы ворот, каркаса и ребер жесткости створок;
  • 6 усиленных приварных петель;
  • листовой металл;
  • стальные прутья;
  • набор саморезов;
  • деревянные бруски;
  • жидкие гвозди;
  • утеплитель — минеральная вата или пенопласт, небольшое количество фольгированного пенополиэтилена;
  • листовой материал для внутренней обшивки;
  • грунтовка и краска;
  • монтажная пена.

Дополнительно следует приобрести замок, запоры, дверные ручки и другую фурнитуру.

Инструкция по изготовлению

Ворота изготавливаются в следующем порядке: сначала варится рама и каркас, затем створки обшиваются, после этого конструкция устанавливается на проеме гаража. Сварочные работы для большего удобства следует вести на ровной горизонтальной поверхности. Когда ворота будут закреплены, проводится внутренняя обшивка, монтаж фурнитуры и декоративная отделка.

Сборка рамы

Рама собирается по одинаковой схеме независимо от количества, размера створок и наличия калитки. Состоять она будет из двух одинаковых прямоугольников — внешнего и внутреннего, которые соединяются арматурой или полосками листовой стали.

Порядок работы таков:

  1. Уголок или стальной профиль нарезается при помощи болгарки. Концы отрезков обрезаются под углом 45°.
  2. Отрезки выкладываются на ровной поверхности. Если подходящего места нет, можно использовать кирпичи или другие опоры. Важно, чтобы детали лежали в одной плоскости, — проверять это следует при помощи уровня на каждом этапе работы. После сварки допущенные ошибки будет очень сложно исправить.
  3. Элементы рамы свариваются в углах. Если эта часть ворот делается из уголка, детали можно сварить внахлест, наложив полки друг на друга.
  4. Углы дополнительно укрепляются обрезками арматуры для увеличения жесткости конструкции.
  5. К внутренней части рамы привариваются крепежные площадки из листового металла.
  6. Сварные швы шлифуются — рама должна быть идеально гладкой с внешней стороны, чтобы створки прилегали плотно.

Важно заранее продумать способ фиксации рамы на стене гаража. Есть два варианта: сделать рядом с проемом стальные закладные и приварить к ним крепежные площадки, или просверлить в последних отверстия для крепления анкерами.

Сварка и обшивка створок

Каркас створок собирается так же, как рама, — путем сварки отрезков профиля между собой. Чтобы работать было удобно, следует положить готовую раму на ровную поверхность и вложить детали каркаса в нее. Размеры отрезков для створок должны быть меньше на 15−20 мм для обеспечения зазора — это упростит эксплуатацию ворот.

В отличие от рамы, каркас створок должен иметь дополнительные ребра жесткости. Для экономии их можно сделать из труб с меньшей площадью сечения. Ребра могут быть диагональными или вертикальными, во втором случае они проходят посередине каждой створки.

После сварки и шлифовки каркаса створки обшиваются. Делается это следующим образом:

  1. Листовой металл обрезается по размеру створок. После приваривания он должен выходить за края каркаса на 15−20 мм (по размеру зазора).
  2. Одна из створок обрезается так, чтобы быть уже второй на 10−20 мм — так элементы ворот будут плотно прилегать друг к другу.
  3. Листы привариваются к каркасу. Сначала следует скрепить детали в углах и по центру, затем соединить металл по периметру створок.

После завершения сварки к воротам прикрепляются петли. Нижняя часть детали приваривается к раме, верхняя — к створке. Для лучшей фиксации петли можно укрепить вкладышами из арматуры, которые привариваются к внутренней части каждого изделия.

Монтаж конструкции

В проем ворот устанавливается полностью сваренная конструкция; из-за большой ее массы на этом этапе понадобится помощник. Рекомендуется выполнять установку параллельно с возведением стен гаража.

Перед тем как ставить ворота в проем, следует соединить внешнюю и внутреннюю части рамы. Для этого используются полоски листовой стали шириной 40 мм; длина их должна равняться толщине стены гаража. Устанавливаются детали с шагом 60 см по всему периметру рамы.

Если ворота устанавливаются в готовый гараж, лучшим вариантом будет анкерное крепление. Если стена еще строится, в нее следует замуровать отрезки арматуры, к которым затем приваривается внутренняя часть рамы.

После завершения монтажа остается только установить фурнитуру. Для обеспечения минимальной безопасности достаточно петель и навесного замка. Более сложные изделия устанавливаются по инструкции от производителя. Полностью готовые ворота покрываются грунтовкой и окрашиваются. Изнутри створки можно утеплить минеральной ватой, закрепив ее жидкими гвоздями, а если используется пенопласт, его следует укладывать на обрешетку из деревянных брусков.

Зная, как своими руками сделать ворота в гараж, можно собрать конструкцию любой конфигурации. Вместо металла для изготовления каркаса допускается использование дерева. Обшивать ворота также можно любым аналогичным листовым материалом.

sotka.guru

Как сделать гаражные ворота своими руками

Гараж – обязательная постройка для автовладельца. Те, кто живут за городом в частных домах, строят гаражи рядом с домом или даже пристраивают к дому. А тем, кто живет в черте большого города, приходится хранить автомобиль в гаражном кооперативе вдали от дома. Но где бы не находился гараж, сохранность автомобиля в нем обеспечивают ворота, конструкция которых может отличаться в зависимости от предпочтений хозяина и возможностей помещения, пространства и целесообразности. Самым простым решением будет купить готовые ворота и установить их на место, но можно выполнить гаражные ворота своими руками, обязательно учитывая все особенности конструкции и подгоняя их, что называется, «под себя». В таком случае Вы будете точно уверены в их качестве и надежности.

  1. Виды гаражных ворот: какие лучше
  2. Изготовление гаражных ворот своими руками
  3. Некоторые секреты защиты гаражных ворот от взлома
  4. Гаражные ворота своими руками: видео



Виды гаражных ворот: какие лучше



Всего существует несколько видов гаражных ворот, большинство из которых появились совсем недавно, как раз тогда, когда мы начала ориентироваться на западные технологии. Во многом благодаря голливудским фильмам мы узнали о воротах, которые поднимаются вверх и уезжают под потолок от нажатия кнопки на пульте. Сейчас подобные ноу-хау не редкость даже в нашей стране.

Распашные ворота – самый древний и самый надежный вариант гаражных ворот. Впрочем, такие ворота использовались повсеместно, не только для гаражей, и заслужили доверие многолетней безотказной практикой даже в сложных условиях эксплуатации. Распашные ворота состоят из двух створок на петлях и коробки в дверном проеме, створки закрываются плотно, не оставляя зазоров. Сделать гаражные ворота своими руками довольно легко, механизм простой и надежный, «на века».

Откатные ворота начали использовать где-то в первой половине 20 века. Они представляют собой одну створку, которая отъезжает в сторону параллельно фронтальной стене. Хотя створок на самом деле может быть и две, тогда они будут отъезжать в разные стороны, или даже одна, но складывающая в несколько секций. Для свободного хода подобных ворот необходимо иметь много свободного места во фронтальной стене гаража. Поэтому откатные ворота используют в ангарах и промышленных предприятиях. В частном строительстве такие ворота устанавливают не в самих зданиях гаража, а для въезда на участок.

Подъемно-поворотные ворота появились относительно недавно. Они представляют собой одно полотно (воротную створку), которое поднимается вверх к потолку при открывании ворот и становится параллельно полу. В основе подобных ворот лежит шарнирно-рычажный механизм и направляющие. Удобством данных ворот является то, что они не занимают свободного места ни перед гаражом, ни внутри него. Подъемно-поворотные ворота можно рассматривать как ворота своего гаража, если это позволяют климатические условия либо если гараж отапливается.

Подъемно-секционные ворота тоже новшество для нашего рынка. Представляют собой полотно, состоящее из секций, которые преломляются и заезжают по направляющим под потолок при открывании ворот. В основе лежит пружинный механизм и направляющие с цепной передачей. Достоинством подобных ворот является все та же экономия пространства.

Роллетные ворота используют для гаражей довольно редко, так как они не обеспечивают требуемую надежность. Представляют собой алюминиевые пластины, как в рольставнях, которые складываются в специальный короб под потолком при открывании ворот. Целесообразно устанавливать такие ворота только на объектах с охраной и пропускной системой, а также в отапливаемом помещении.

Важно! Ворота любого типа можно сделать автоматическими, работающими с брелка.

Выбирая ворота для гаража, учитывайте не только красоту, навороченность и хвалебные отзывы рекламщиков, но и практичность, долговечность и приспособленность к нашим климатическим условиям и другим условиям эксплуатации. Самым надежным выбором будут распашные ворота, они не подведут даже в лютый мороз, ну, может, максимум придется отогреть замок.

Перед тем как сделать гаражные ворота подъемно-поворотными или подъемно-секционными, хорошенько подумайте. Во-первых, все достоинства этих видов ворот можно ощутить только в теплых краях. Если уж очень хочется именно такие ворота, помните, что гараж должен быть отапливаемым. Вспомните наши зимы, в навороченных воротах замерзнут и направляющие, и рычажные механизмы, у Вас не получится открыть ворота вовсе, придется оставлять автомобиль под открытым небом. В погоне за клиентом производитель так расхваливает свой товар, что иногда его оды полны абсурда. Как, например, в качестве достоинства подъемно-секционных ворот приводится то, что не придется очищать снег от ворот, потому что они открываются вверх, а не наружу, как распашные. Где же здесь достоинство? Если перед воротами снег, то просто в них не заедешь. А если и заедешь, то передом машины затолкнешь пару десятков килограммов снега внутрь гаража. Так что, не обольщайтесь. Снег все же придется чистить.




Изготовление гаражных ворот своими руками



Самыми простыми в изготовлении являются распашные ворота. Их можно выполнить самостоятельно от начала и до конца, закупив необходимый материал: стальные уголки, профили и листы. Соответственно, размеры ворот и их конструктивные особенности можно спланировать заранее и выполнить именно такие ворота, какие понравятся.

Подъемно-поворотные ворота можно попытаться изготовить самостоятельно, но для этого необходимо обладать немалым инженерным опытом и знаниями для правильного выбора противовеса и монтажа механизмов. В большинстве случаев такие ворота просто покупают готовые и устанавливают согласно приложенной инструкции.

Подъемно-секционные ворота изготовить самостоятельно не получится, неоправданно большие расходы, временные затраты и никакой гарантии того, что все это будет правильно работать. Поэтому если уж решили установить такие ворота у себя в гараже, закажите их у производителя.

Далее в статье мы подробно остановимся на том, как сделать гаражные ворота своими руками, если выбор пал на распашной вид ворот.



Чертеж гаражных ворот



Как и любое ответственное дело, гаражные ворота начинаются с проектной документации. Сделать чертежи гаражных ворот своими руками несложно, достаточно нарисовать эскиз на листке бумаги, обязательно указав все размеры и материалы.

Для начала необходимо правильно подобрать высоту и ширину ворот. Минимальная допустимая ширина гаражных ворот должна быть такой, чтобы расстояние от корпуса автомобиля с правой и с левой стороны до рамы ворот было не менее 30 см. Безусловно, чем больше это расстоянии, тем удобнее заезжать в гараж. Максимальная целесообразная ширина равна 5 м. Чаще всего гаражные ворота делают шириной от 2,5 до 3 м.

Важно! При выборе ширины гаражных ворот учтите, что расстояние от рамы ворот до перпендикулярной стены должно быть не менее 80 см.

Высота гаражных ворот подбирается в зависимости от размеров автомобиля и чаще всего составляет от 2 до 2,2 м. Но если Вы планируете парковать микроавтобус, то лучше сразу сделать проем 2,5 м.

Наши распашные ворота будут состоять из рамы, которая будет обрамлять въезд, проем гаража, и из двух створок на петлях. Раму лучше всего сделать из стального уголка не менее 65 мм. Для изготовления каркаса створок можно использовать как стальной уголок 50 мм, так и стальной прямоугольный профиль, затем обшить их листовым железом от 2 до 3 мм толщиной. Петли понадобятся усиленные наружные. Исходя из нарисованной схемы гаражных ворот и нанесенных на нее размеров, рассчитываем количество требуемых материалов и закупаем их.

Важно! Чертеж гаражных ворот необходимо сделать еще на этапе проектирования всего гаража.




Изготовление рамы гаражных ворот



Изготовление гаражных ворот начинается с рамы, которая будет обрамлять въезд в гараж. Лучше всего начать ее делать на этапе возведения фронтальной стены. Когда будет готово не более 50 см кладки, необходимо приостановить работы по возведению стены и установить ворота, а далее продолжить кладку стены.

Для изготовления рамы нам понадобятся уголки стальные 65 мм, стальные полосы шириной 20 – 30 мм и толщиной 3 – 4 мм, а также отрезки стального арматурного прута для закрепления рамы в проеме ворот. Из инструмента пригодится болгарка, рулетка, угольник, уровень и сварочный аппарат.

Рама для гаража будет состоять из двух частей: наружной и внутренней.

  • Нарезаем болгаркой уголок так, чтобы у нас получилось 4 отрезка, длиной, равной ширине проема ворот, и 4 отрезка, длиной, равной высоте проема ворот. При этом разрезать уголок можно ровно, отмерив необходимое расстояние, а можно отрезать с запасом 10 см, а затем сделать так: ту сторону уголка, который будет находиться внутри гаражного проема, вырезать равной размерам проема, а на сторонах, находящихся снаружи и внутри стены, оставить полоски длиной 5 см сверху и снизу или срезать их углом, чтобы в дальнейшем было удобнее сваривать их между собой.

  • Раскладываем отрезки уголков на ровной поверхности, предварительно проверив это уровнем. Тщательно вымеряем все углы, они должны равняться строго 90 градусам. Постоянно контролируем это угольником.
  • Свариваем уголки между собой, чтобы получился каркас. Сварка может представлять собой наложение края одного уголка на другой и наваривание, а можно срезать край углом, тогда сварка будет находиться строго в одной плоскости, но такое соединение будет чуть менее прочным, чем с нахлестом.

Важно! Если в процессе сварки уголок повело, это можно исправить при помощи приваренного к ней рычага из обрезков уголка, который поможет принудительно исправить геометрию рамы. Удерживая его в требуемом положении, привариваем к нему уголки. На изображающем процесс изготовления гаражных ворот своими руками фото можно увидеть, как выглядит этот рычаг.

  • На наружной стороне рамы аккуратно сошлифовываем все огрехи сварки, так как к этой стороне максимально плотно должна прилегать створка.



Изготовление каркаса для створок



Каркас или рама для створок должна быть немного меньше по размеру рамы гаражных ворот, чтобы она легко входила в проем и створки плотно прилегали к наружной стороне рамы.

Для изготовления каркаса для створок можно использовать стальной уголок, как и для рамы ворот, а можно прямоугольный профиль. Разница будет заключаться только в удобстве работ и грузоподъемности рамы.

  • Отрезаем 4 отрезка материала, длиной меньше высоты рамы ворот на 10 – 15 мм. Этот зазор необходим для того, чтобы створки легко заходили в проем. Так как створок у нас будет две, то для их изготовления нам понадобятся еще 4 горизонтальных отрезка, которые должны равняться ширине рамы ворот, разделенной пополам, и еще минус 30 – 35 мм.

  • Раскладываем отрезки на ровной поверхности и тщательно вымеряем углы. В идеале их лучше всего разложить внутри сваренной рамы гаражных ворот. Так можно увидеть недочеты. Строго контролируем углы в 90 градусов.
  • Свариваем каркас из отрезков. Для усиления конструкции внутри можно приварить еще один горизонтальный отрезок материала, который будет служить распоркой и предотвращать изменение геометрии створок. Располагать усиливающий элемент лучше всего посередине каркаса.



Изготовление створок ворот



Для створок можно использовать листовой материал, самым надежным считается стальной лист толщиной от 2 мм.

  • Вырезаем из листового материала два полотна с такими размерами: высотой на 3 – 4 см больше высоты гаражного проема, разной ширины. Одно полотно должно быть на 1 – 2 см меньше ширины каркаса, а второе на 2 см больше.
  • Привариваем полотна к каркасу таким образом: сверху и снизу полотна должны выступать за каркас на  1 – 2 см, на одной из створок (какой вам больше понравиться, она будет открываться всегда во вторую очередь) по ширине полотно должно не доходить до края каркаса, как бы оставляя 1 см свободным. Это необходимо для плотного прилегания второй створки. Полотно второй створки, напротив, приваривается так, чтобы выступать на 2 – 4 см за пределы каркаса.

Важно! Листовой материал легко ведет во время сварочных работ, поэтому для начала  следует прихватить сваркой углы и посередине полотна, а затем точечными движениями с расстоянием 10 – 15 см приварить весь лист. После завершения работ сварку в уголках необходимо срезать, чтобы в дальнейшем лист не деформировался.

  • Привариваем усиленные петли. Нижняя половинка приваривается к раме гаражных ворот, а верхняя к открывающейся створке. Для усиления крепления на петли можно наварить полоски металла и вкладку из арматуры. Берем металлическую полоску толщиной 5 – 7 мм, изгибаем ее и привариваем к верхней половинке петли и к створке. Вкладку из арматуры привариваем изнутри.

Если вся конструкция у нас находится на ровной поверхности, створки лежат сверху рамы, можно пристально рассмотреть, что у нас получилось, все ли правильно, везде ли легко ходят створки, не цепляет ли где. Если все хорошо, можно приступать к установке ворот в гараже.



Установка гаражных ворот



Первым делом устанавливаются рамы ворот: внутренняя и внешняя. Еще на этапе строительства стен, когда готово 50 см стены, необходимо поставить ворота в проем.

Обязательно проверяем ровность расположения: горизонталь и вертикаль.

Между собой рамы соединяются полосками металла шириной 4 см, которые привариваются к рамам с шагом 60 см.

Далее можно продолжать кладку фронтальной стены гаража таким образом, чтобы кирпичи занимали все пространство между внешней и внутренней рамами. По ходу кладки вмуровываем раму в кладку: для этого привариваем к рамам арматурные пруты длиной минимум 20 – 30 см и вмуровываем их в шов между кирпичами. Таких прутов по высоте должно быть не менее 3 штук.

Дойдя до верха рамы, устанавливаем на нее балку перекрытия: металлическую или бетонную.

По завершении всех работ проверяем функциональность ворот: как открываются и закрываются створки, не «цепляет» ли где-то металл.



Установка замков и запоров на гаражные ворота

Монтаж гаражных ворот завершается установкой замков и запоров. Самым распространенным вариантом является такой тип запора. Одна из створок закрывается на запоры изнутри гаража, которые входят в пол и потолок. Для этого в раме и полу/потолке необходимо просверлить отверстия глубиной не более 5 см. А вторая створка закрывается на замок, язычок которого зацепляется за зафиксированную створку или входит в специально вырезанное для него отверстие в каркасе створки. Снаружи данная конструкция усиливается еще навесным замком, который продевается в ушки, приваренные к створкам, и соединяет между собой обе створки.

Бывают и более сложные варианты замков и запоров для гаража, но по этому вопросу лучше проконсультироваться со специалистом.



Утепление гаражных ворот

Самым распространенным материалом для утепления гаражных ворот является пенопласт, в последнее время все большей популярности набирает экструдированный пенополистирол. Чтобы зафиксировать материал на створках ворот, необходимо разложить листы материала внутри каркаса створок, а затем обшить все изнутри деревянной вагонкой или фанерой. Использовать для утепления ворот ватные утеплители нельзя, так как они быстро теряют свои свойства.

Важно! Утеплив гараж и ворота, не забывайте о качественной вентиляции.


Некоторые секреты защиты гаражных ворот от взлома



Даже установка хорошего замка может не уберечь Ваш автомобиль и не обезопасить от грабежа. Ведь всегда можно срезать болгаркой петли и просто снять створки. Именно так и делали в бурные девяностые. Что же делать?

  1. Изнутри каркаса створок в районе тех же петель привариваем к каркасу отрезок уголка. Должно получиться так: при закрывании створки уголок будет входить на 1 – 2 см в стену (для этого необходимо немного выщербить кирпич) и цепляться на раму гаража. Даже срезав петли, злоумышленники не смогут снять створки, так как они будут прочно держаться на раму гаража.
  2. Установить замок – паук, штыри которого будут входить в стены, пол и потолок гаража. Желательно, чтобы помимо самого «паука» был установлен фиксирующий механизм, стопорящий «паука» в закрытом состоянии, пока этот механизм не откроют с помощью уникального ключа.

Защищая свой гараж от взлома, главное – не перемудрить, чтобы в случае потери ключей был хоть какой-то шанс попасть в гараж, не прибегая к выносу стен.

Изготовление гаражных ворот своими руками занимает примерно 1 – 2 дня работы. При этом Ваше изделии будет иметь уникальные размеры и дизайн, если Вы захотите что-нибудь особенное.



Гаражные ворота своими руками: видео

strport.ru

Как сделать гаражные ворота распашные своими руками

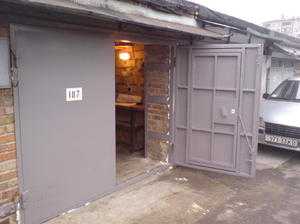

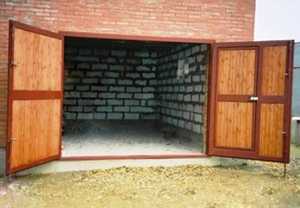

Пример стандартных распашных ворот для гаража

Ворота для гаража распашного типа являются наиболее удобными, распространенными и проверенными уже многими поколениями автолюбителей. Они имеют максимально простую конструкцию, которая даёт возможность изготовить их самостоятельно.

В этой статье мы поговорим о том, как сделать гаражные распашные ворота своими руками, при условии, что у вас есть опыт проведения сварочных работ.

Инструменты и материалы

Первым делом, необходимо максимально точно измерить габариты проёма в гараже для составления детального плана будущей конструкции. Такой план позволит максимально точно составить смету и определить нужное количество расходного материала.

Для качественной и быстрой работы нам потребуются:

  • Металлическая профильная труба 60х40 для создания каркаса ставней и дополнительных ребер жесткости;
  • Металлический уголок 65х5 для создания основной несущей рамы;
  • Листы металла 4-6 мм с оцинкованным покрытием;
  • Гаражные петли для монтажа створок на раму;
  • Болгарка с дисками по металлу для резки и шлифовки;
  • Лазерный или пузырьковый уровень;
  • Аппарат для электрической сварки;
  • Рулетка.

Важно. Все работы желательно проводить на максимально ровной поверхности. Также рекомендуется использовать средства индивидуальной защиты, такие как очки, перчатки, головной убор и рабочая одежда, которая будет закрывать тело от попадания окалин или металлической стружки.

Изготовление несущего каркаса

Пример установки каркаса в гаражном проёме

Каркас для ворот изготавливается из металлического уголка 65х5 мм, который обеспечит нужную прочность конструкции и сможет удерживать вес створок. Раму каркаса изготавливают в двух экземплярах, которые будут охватывать проём гаража с внутренней и внешней стороны, как показано на фото выше.

Создание каркаса желательно проводить на ровной поверхности. Металлический уголок нарезают по размерам согласно чертежу и укладывают на ровную поверхность по контуру проёма ворот, сверяя их горизонтальное положение при помощи уровня.

Для достижения правильной геометрии необходимо при помощи рулетки замерять диагонали между углами, которые в идеале должны совпадать. После того, как уголки уложены и подогнаны друг к другу, их сваривают в углах между собой.

К сведению. Сварные швы необходимо обработать болгаркой с шлифовальным камнем, после чего обработать места сварки грунтовкой по металлу. После этого приступают к созданию второй части каркаса по аналогичной схеме.

Изготовление створок ворот

Если вы проводите все работы своими руками, гаражные распашные ворота могут предусматривать наличие отдельной двери в одной из створок. Наличие такой двери нужно заранее указать в чертеже и приобрести для неё отдельные петли.

Для изготовления створок нам потребуется уложить на ровную поверхность уже готовую раму каркаса, которая будет служить исходным шаблоном. Каркас для дверей делаем из профильной трубы.

Далее процедура выглядит следующим образом:

  • Подготавливаем 4 одинаковых отрезка профиля, которые будут служить вертикальными стойками для створок ворот. Каждый из отрезков должен быть на 10-12 мм меньше, чем внутренний вертикальный размер основной рамы.
  • Затем вертикальные отрезки укладываем вовнутрь рамы, два из них устанавливаем по краям, на них будут установлены петли (см. Петли для гаражных ворот: их виды и особенности выбора). Остальные два отрезка укладываем четко посередине каркаса.

Важно. Для свободного движения створок ворот в каркасе должен предусматриваться небольшой зазор между ними, примерно в 6-8 мм. Для сохранения этого зазора во время сварки конструкции, между уголком каркаса и профилем ставней рекомендуется установить небольшие деревянные вкладыши.

Установка и соединение профилей для ворот гаража

  • Далее подготавливаем 4 отрезка профиля для горизонтальных стоек, которые будут соединять вертикальные отрезки между собой, как показано на рисунке выше.
  • Все профили сваривают между собой. Швы на лицевой части створок необходимо зачистить, поскольку на эту часть будет укладываться металлический лист и выпирающие сварные швы не дадут плотно прижать лист к профилю.
  • На последнем этапе производится раскройка листов и их установка на каркас створок.

Важно. Размер листа должен быть на несколько сантиметров больше каркаса створки, для того, чтобы перекрывать собой щель между створкой и каркасом. Также важно помнить, что ворота должны закрываться внахлёст, для этого один из листов должен быть на 5-6 см больше другого. Можно сделать ворота одинаковыми, а затем на место стыка отдельно приварить металлическую полосу, которая перекроет центральную щель.

Установка петель

Каждая петля имеет нижнюю часть, на которой имеется палец, и верхнюю часть, в которую палец входит. Нижнюю часть петли приваривают к основному каркасу, а верхнюю часть приваривают к створкам при помощи специальной металлической пластины, как показано на рисунке ниже.

Приварка петли при помощи металлической пластины

Такое расположение петель позволит снять ворота в открытом состоянии, если в этом будет необходимость.

К сведению. Для того, чтобы максимально упростить задачу, можно приобрести гаражные петли с уже приваренными пластинами, которые гораздо быстрее и легче устанавливать. И хотя цена таких петель значительно больше обычных, но экономия времени и нервов того стоит, особенно, если у вас нет достаточного опыта в сварочном деле.

Установка ворот в проем гаража

Установить распашные гаражные ворота своими руками в одиночку не получится по причине их большого веса. Для этого вам потребуется как минимум один помощник. Для облегчения работы ставни можно снять с петель, установить несущий каркас, затем одеть ставни обратно на петли.

Важно. Подавляющее большинство гаражных петель имеют внутри металлический шарик, который устанавливается в специальную выемку на торце петлевого пальца. При снятии створок очень важно эти шарики не потерять и установить их на своё место при установке ставней.

Установка несущего каркаса в проём

Несущий каркас устанавливается в проём таким образом, чтобы металлические уголки охватывали его, как показано на рисунке выше. Затем каркас соединяют между собой стальными пластинами. Пластины рекомендуется приваривать в местах установки дверных петель.

На завершающем этапе производится установка ставней и монтаж петель для навесного замка. Для наглядности и закрепления материала рекомендуем просмотреть приложенное видео.

1pogarazham.ru

Гаражные ворота своими руками

Чтобы без ошибок сконструировать гаражные ворота своими руками, необходимо узнать как можно больше информации о видах подобных конструкций и их особенностях. Также важно правильно подобрать наиболее подходящий тип конструкции для собственного строения.

Виды гаражных ворот

Ворота для гаража являются дорогостоящей конструкцией, которая может быть собрана своими руками. Провести такие работы может практически каждый владелец гаража. Перед началом работ стоит определиться с наиболее подходящим типов гаражных ворот:

  1. Распашные. Такие конструкции являются наиболее популярными и не требуют дорогих материалов для изготовления. Они обычно создаются из металлических листов или из дерева. Степень надежности таких ворот является достаточно высокой
  2. Откатные ворота имеют створку, которая смещается параллельно стене гаража. Немногие делают такие ворота собственноручно, так как для их создания необходимо выполнять множество тонких работ. При этом для полного открытия створки требуется свободное пространство около гаража.
  3. Подъемно-секционные ворота. Подобные изделия состоят из нескольких секций, которые соединены друг с другом шарнирами и при открывании поднимаются к потолку. Сделать такие ворота собственными руками достаточно сложно.
  4. Подъемно-поворотные. Такие изделия имеют створку, которая поднимается к потолку при помощи пружинного механизма. Они отличаются компактностью, поэтому являются наиболее популярными среди остальных изделий.
  5. Роллетные ворота устанавливаются достаточно редко. Это связано с тем, что они недостаточно надежны для защиты гаража. Их стоит устанавливать только в случае, если строение находится на хорошо защищенном участке. Такие ворота состоят из нескольких пластин и при открывании собираются в короб под потолком.

Лучше всего делать распашные ворота для гаража своими руками. Это связано с тем, что производство таких конструкций осуществляется достаточно просто.

Требования, предъявляемые к гаражным воротам

Во время создания самодельных гаражных ворот важно учитывать требования, которые предъявляются к таким конструкциям. Это позволит надежно защитить гараж от проникновения и обеспечить комфортность его использования. При создании ворот учитываются следующие требования:

  1. Ворота должны обеспечивать беспрепятственный въезд автомобиля. При этом важно точно подбирать размер створок, чтобы на автомобиле не появлялось царапин при малейшем отклонении от центра. Расстояние от автомобиля до проема должно составлять не менее 30 см. Для многих автомобилей хватает расстояния в 2 метра.
  2. Ворота должны иметь достаточную прочность, чтобы гараж был защищен от злоумышленников. Именно поэтому при создании распашных ворот стоит использовать лист оцинкованной стали толщиной от 2 до 5 мм. Укрепление ворот производится установкой накладных запоров.
  3. Также необходимо защитить ворота от воздействия окружающей среды. Важно, чтобы все крепления были способны выдерживать сильный ветер. Для закрепления ворот стоит использовать вертикальные запоры, которые не допускают появления перекосов. Изготовление гаражных ворот своими руками стоит производить в соответствии с заранее созданным планом, чтобы избежать ошибок.

Создание рамы

Первым этапом создания ворот является изготовление рамы. Делать это стоит во время создания стены гаража. Для создания конструкции необходимо приобрести стальные уголки 656 мм и полосы шириной около 30 мм. Их толщина должна составлять около 4 мм. Кроме этого, необходимо приобрести стальные прутья, который необходимы для закрепления рамы в проеме.

Раму можно изготовить в несколько этапов:

  1. Сначала уголок нарезается так, чтобы получилось 4 отрезка, длина которых равна, ширине створок. Такое же количество материалов необходимо отрезать и по высоте проема. Чтобы было удобнее сваривать уголки. В местах их соединений можно отрезать материал под углом. Это позволит ускорить работу по созданию ворот.
  2. После этого необходимо разложить созданные отрезки уголков на ровной поверхности.
  3. На следующем этапе необходимо сварить все элементы. Стоит помнить, что сварка углового соединения будет долее прочной, если сделать это с нахлестом.
  4. На внешней стороне создаваемой рамы необходимо удалить все огрехи сварки, так как к ней будет прилегать створка.

Важно! Во время проведения описываемых работ нужно следить за тем, чтобы уголок не отклонялся от приданного ему положения. Если его повело, необходимо исправить это при помощи рычага, созданного из металлического уголка.

Создание каркаса для створок распашных ворот

Для изготовления каркаса производятся следующие работы:

  1. Сначала отрезается 4 отрезка, длина которых должна быть меньше высоты рамы примерно на 10 см. Это необходимо для того, чтобы созданные створки легко входили в созданную раму. Так как створки будет 2, необходимо сделать еще 4 отрезка.
  2. После этого отрезки раскладываются на ровной поверхности. Это позволит увидеть недочеты и сделать каркас створок более точно. Важно следить, чтобы все углы были равны 90 градусам.
  3. На следующем этапе происходит сварка отрезков. Для усиления создаваемой конструкции можно приварить горизонтальный отрезок, который будет выступать в качестве распорки и предотвращать появление перекосов. Лучше всего располагать это элемент посередине.

Перед тем как сделать гаражные ворота, стоит точно рассчитать количество используемых материалов, чтобы не прерывать работу и искать дополнительные детали. Если в воротах будет установлена калитка, нужно сделать для нее дополнительный каркас внутри одной из створок. Также важно усилить его, чтобы во время использования створка не деформировалась.

Изготовление створок

После проведения описанных работ можно приступать к сборке створок. Для их создания потребуется листовой металл толщиной не менее 2 мм. Все работы осуществляются в несколько этапов:

  1. Сначала происходит вырезание полотен из металлического листа. При этом одно полотно должно быть шире другого примерно на 2 см.
  2. После этого полотна привариваются к заранее созданному каркасу. Сверху и снизу лист металла на одной створке должны выступать за каркас примерно на 20 мм она будет всегда закрываться после первой.
  3. На последнем этапе привариваются петли для металлических ворот. Чтобы усилить петли, можно приварить к ним полоску металла. Перед установкой необходимо проверить размер створок и определить, не будут ли они застревать в проеме. При необходимости нужно исправить все неровности до установки.

Важно! Так как лист металла легко деформируется во время проведения работ, стоит сначала соединить углы, а затем приступать к сварке посередине.

Перед тем как сделать распашные ворота в гараж своими руками, стоит определить, правильно ли установлена рама. Это можно сделать при помощи строительного уровня и отвеса.

Установка створок

Сначала необходимо установить раму ворот. Внутренняя и внешняя рамы соединяются между собой при помощи полосок металла толщиной около 4 мм. Во время соединения важно проверить, правильно ли расположены все элементы. Расстояние между полосками металла должно составлять около 60 см.

Чтобы рама более надежно была закреплена на проеме, стоит не только использовать штыри, но еще и вмуровать конструкцию в стену. Стоит помнить, что арматурных прутов по высоте гаражного проема должно быть не менее трех. Их длина должна составлять около 30 см.

После этого привариваются петли и навешиваются створки. Во время проведения таких работ важно проверить, правильно ли установлены все элементы и свободно ли открываются ворота. Монтаж гаражных ворот можно выполнить только с помощником, так как навешивание не получится произвести в одиночку.

При желании можно утеплить ворота. Для этого достаточно закрепить утеплитель на внутренней стороне створок. Если создаются деревянные ворота, это происходит похожим образом, только утеплитель закрепляется в каркасе из деревянных брусков и обшивается вагонкой.

Защита гаражных ворот

Чтобы гараж был надежно защищен от проникновения, необходимо установить петли таким образом, чтобы их нельзя было срезать болгаркой. Также необходимо следовать и другим рекомендациям:

  1. Изнутри созданного каркаса створок стоит приварить металлические уголки в районе петель. Сделать это нужно таким образом, чтобы при закрывании распашных ворот уголок входил в стену. Для этого необходимо сделать углубление в кирпиче. Это необходимо сделать для того, чтобы при снятии петель злоумышленники не смогли снять створки.
  2. Также важно правильно установить замок. При закрывании гаража штыри замка должны входить в стены, пол и потолок строения. Замки типа «паук» достаточно надежны, так как их сложно взломать и не получится обрезать. Но стоит помнить, что при потере ключей такой гараж будет вскрыть очень сложно.

Создание распашных ворот для гаража может занимать около двух дней, если работы выполняются одним человеком. Для более точного представления о том, как совершаются описанные работы, стоит посмотреть предложенное видео:

bouw.ru

Секционные ворота своими руками: чертежи и устройство

Сделать секционные ворота своими руками, чертежи которых можно свободно найти, не проблема. Секционные ворота начали широко распространяться с начала 80 годов прошлого века и на данный момент они являются самыми распространенными. Причина, почему делают гаражные секционные ворота, достаточно проста — надежность защиты гаража от взлома, осадков и ветра.

Кроме того, секционные гаражные ворота очень эргономичны и не требуют много пространства при открытии\закрытии. Главным недостатком, которым обладают секционные гаражные ворота, является их высокая цена. Чтобы удешевить стоимость, конструкцию изготавливают своими руками. Самодельные секционные ворота (своими руками) по качеству не будут уступать заводским, а сделать их достаточно просто. О том, как изготовить и сделать ремонт секционных ворот своими руками будет рассказано ниже.

Выбор варианта и экономия

На данный момент есть 2 технологии изготовления секционных ворот:

  1. Подъемные секционные ворота, которые имеют полотно, составленное из нескольких панелей (количество зависит от размеров панели). При их открытии полотно складывается и затягивается наверх, а закрываясь — опускается вертикально вниз. При этом панели изготавливаются как из металла, так и из дерева, прочного пластика и т.д. Внутри их можно утеплить пенополистиролом или пенополиуританом (пенопласт слишком объемный и не подойдет, как и минвата). Схема работы таких ворот очень распространена и найти ее можно практически везде. Соединить панели необходимо при помощи шарнирных петель, однако они не слабо устойчивы к взлому. Чтобы сделать секционные ворота составными требуется большой бюджет.
  2. Следующий вариант — секционные ворота своими руками с поворотно-подъемным механизмом. Здесь имеется нескладной и не телескопический щит, который следует поднять для открытия. При подъеме с помощью шарнирно-рычажкового механизма. В отличии от предыдущей конструкции, подобный вариант прекрасно защищен от взлома. При этом они работают практически бесшумно (если механизмы регулярно смазывать), чего нельзя сказать о первом варианте, где направляющие и ролики издают очень громкие звуки при движении. Самыми важными достоинствами конструкции этого типа являются экономичность и простота изготовления.

Если есть жесткие ограничения по финансам, то при реализации второго варианта можно существенно сэкономить. Самой существенной экономией является изготовление и монтаж всех необходимых компонентов самостоятельно своими руками. Также можно серьезно сэкономить урезав некоторые детали.

Больше всего экономии будет при отказе от двери в воротах, уменьшении проема ворот, установки ручного привода вместо механического (при этом существенно усложниться открывание ворот). Также некоторую сумму можно сэкономить, не применяя декоры и дизайнерские панели. Размеры секционных ворот также влияют на стоимость.

Принцип действия подъемно-поворотного щита

Конструктивно такие ворота имеют в своем составе 3 элемента: коробку, подъемную створку, открывающий механизм. Каркас делают из балок (сталь или дерево). Каркас — основная конструкция, его устанавливают в проем. Далее устанавливаются направляющие, по которым двигается вся конструкция при подъеме\спуске.

Главное отличие такого типа ворот — щит делают из цельного материала. Для этого можно применять деревянные панели, доски, сталь и т.д. Самое лучшее отношение цена\качество имеется у деревянного щита. Она имеет небольшой вес, что не требует массивных конструкций каркаса и мощного привода механизма подъема. Однако дерево быстро приходит в негодность под воздействием внешних факторов. Но при грамотном подходе и обработке срок эксплуатации деревянного щита можно существенно продлить. Лучше всего его обить металлом. Однако независимо от того, какой материал для щита будет выбран, его рекомендуется утеплить.

Изготовление и установка

В данном разделе рассмотрим вопрос: как сделать гаражные ворота? и как смонтировать подъемный механизм. При этом не будет рассматриваться вариант секционных ворот. Это связано с их высокой стоимостью, низкой надежностью, а кроме того регулировка секционных ворот (составных) очень сложна. Важно отметить, что, установка секционных ворот своими руками (поворотно-рычажного типа) практически невозможна — нужен помощник.

Самым оптимальным и простым вариантом будет механизм противовесов. В этом случае трос крепиться к раме (по нижним углам), пропускается через неподвижный блок и идет к лебедке с противовесом. Масса противовеса зависит от массы ворот — с ростом массы ворот увеличивают массу противовеса. Такой механизм прост и удобен в эксплуатации.

Далее необходимо составить подробные чертежи для секционных ворот, размеры снимают по месту. После составления проекта закупают материалы. Для этого потребуются: брус деревянный 120х80 и 10х10 (для коробки и потолка соответственно), арматура или металлические штыри, уголки 40х40х4 (для рельс) и 35х35х04 (для рамы), кронштейны швеллерные 80х43х5, пружины.

Из вертикального бруса и поперечного собирается коробка, соединение бруса должно быть выполнено металлическими уголками. Коробку следует заглубить в пол на пару сантиметров (прямо в стяжку). Далее брусья крепятся к стене при помощи арматуры.

Следующим этапом собирают раму под щит, которую сразу же и обшивают деревом, обивают металлом.

Когда щит готов, примерно стоит оценить его массу, начать монтаж секционных ворот и перейти к изготовлению механизма подъема. Для этого ставятся опоры из уголков, к опорам крепят швеллер, дополнительно его следует закрепить и к стойкам. Далее сверлят отверстия для монтажа пружинного механизма (потребуется три отверстия на одной из полок кронштейна).

Далее изготавливается регулировочная пластина из металлической полосы, которая соединит пружину с кронштейном. Перед установкой пружины необходимо сделать регулятор напряжения из арматуры (или прута).

Угол шарнира для нижней части изготавливается из уголка. Для этого сверлиться отверстие 8-9 мм и уголок приваривается к раме таким образом, чтобы был отступ от нижних ребер до середины отверстия для того, чтобы свободно установить рычаг для подъемного механизма. После этого приваривается пластина для крепления регулятора напряжения пружины.

Далее из пары уголков монтируют рельсы для движения ворот. Уголки необходимо сварить с одного края, при этом осуществлять контроль расстояний между вершиной уголков, которое должно составлять 50 мм. Готовый рельс приваривается к пластине с отверстиями, оставляя расстояние 80 мм между низом (ребром) и центра направляющей. С противоположной стороны рельса приваривается швеллер, при этом отступ должен быть до 120-150 мм. Приваренный швеллер крепится болтами к потолочному брусу.

В процессе выполнения монтажа необходимо тщательно контролировать уровень направляющих — он не должен отклоняться от оси. Последний этап — на механизм подъема навешивается щит. После чего устанавливается нижний уплотнитель и боковой уплотнитель, ворота регулируются по месту.

tvoygarazh.ru

Секционные гаражные ворота своими руками

 Современные гаражи для автомобилей существенно отличаются от тех, которые строили раньше. Прежде всего, изменилась сама конструкция. Ведь если лет двадцать назад гараж нужен был только для того, чтобы просто хранить автомобиль от неблагоприятных погодных условий или угона. У нынешних автолюбителей, учитывая их отзывы, он является почти вторым домом с различными автоудобствами.

[sam id=»1″ codes=»true»]

Существенной деталью такого изменения считаются гаражные секционные ворота. На смену громадным распашным металлическим или деревянным моделям пришли удобные, красивые и отличного качества стандартные ворота с электроприводом. Причем их конструкции могут решить очень важную проблему нехватки пространства.

Наиболее популярной новинкой считаются подъемно-секционные ворота, которые максимально сочетают все достоинства «родственников» и, что очень удобно, оснащаются электроприводом.

Многие автовладельцы для того чтобы сэкономить деньги, решают сделать секционные ворота своими руками. Не секрет, что задача эта не из легких. Поможет ее решить приобретение готового заводского комплекта. Его обладатель сможет самостоятельно собрать и осуществить монтаж, если гаражные секционные ворота имеют верные размеры.

Приобретение деталей

Для того чтобы конструкция получилась максимально прочной и надежной, ни в коем случае нельзя покупать детали для нее на рынках. Как правило, заводской комплект всегда продается с пошаговой системой сборки. Если тщательно ее изучить, подготовиться и точно следовать указаниям, то монтаж гаражных ворот своими руками значительно упрощается.

Как приготовить дверной проем

Перед тем как установить секционные гаражные ворота, нужно приготовить дверной проем. Для этого нужно правильно определить его размеры и насколько хорошо станут туда стандартные полотна. При помощи уровня необходимо проверить, чтобы поверхности проема находились на одной и той же плоскости. Должны быть параллельными как вертикальные линии, так и верхняя часть, прилегающая к потолку, с полом.

Все эти работы нужно проводить своими руками еще во время строительства, чтобы избежать дополнительных работ перед установкой. При верном определении параметров последующая после монтажа регулировка будет минимальной.

Узнать размеры глубины помещения, которая нужна для установки секционных ворот, можно исходя из высоты дверного проема. К нему нужно прибавить 50 см. При установке ворот с приводом к параметру высоты добавляется 100 см. При строительстве гаража нужно использовать очень прочные материалы, иначе установить своими руками конструкцию секционных ворот надежно будет весьма затруднительно.

Составляя проект строительства гаража, нужно помнить, что оптимальные размеры притолоки 25-50 см. Отзывы опытных владельцев гаражей подтвердят это. Если этого не учитывать, то конструкция будет намного сложнее, и как следствие – существенно дороже. Для создания хорошего прилегания частей гаражных ворот, а также для улучшения теплоизоляции дверной проем своими руками нужно обязательно выровнять и оштукатурить.

Конструкция секционных ворот

Стандартные секционные ворота с электроприводом состоят из таких основных деталей и механизмов:

  •  основное полотно;
  •  направляющие модули;
  • механизмы для пружинного уравновешивания при движении;
  •  устройство механизмов для движения электроприводом;
  •  стандартные замки.

[sam id=»2″ codes=»true»]

Следовательно, после того как установка секционных гаражных ворот завершена, в движение их можно привести электроприводом с применением пульта дистанционного управления.

Особенности установки гаражных ворот своими руками

Секционные ворота состоят из секций, соединяющихся петлями. По краям проема прикреплены шины, которые заходят под перекрытие. Именно по ним движутся секции. Когда гараж открывается, они, сворачиваясь, размещаются вверху.

Панели можно выбрать на вкус автолюбителя, но желательно прочесть перед приобретением отзывы. Как рисунок, так и цвет бывают очень разнообразными. Заводы, которые их изготавливают, предлагают множество вариантов. Полимерное покрытие надежно защищает их от нежелательного воздействия коррозии. Секционные ворота оборудованы специальными панелями термоизоляции. Поэтому они хорошо и бесшумно работают при любой температуре – от -50 до +60 градусов.

Существуют некоторые правила, которых желательно придерживаться при установке секционных гаражных ворот:

  1. ​ При работе пользоваться специальными чертежами;
  2. ​ Работать с качественными материалами, и только заводского производства;
  3. Максимально точно вычислить размеры;
  4. ​ Внимательно размещать детали, стараться это делать точно и правильно.

Приступая к монтажу своими руками, нужно понимать, что этот процесс потребует много сил и терпения. Одному человеку с такой работой справиться не под силу. Поэтому на помощь можно позвать друзей, желательно тех, кто в подобной работе неплохо разбирается. Ведь даже пользуясь инструкцией, одному человеку будет невероятно сложно определить размеры и составить чертежи правильно.

Не следует забывать и об осторожности. В безопасности можно будет себя чувствовать, только надев на голову шлем, а на руки перчатки. И обязательно нужно защитить глаза.

Для этого можно использовать специальные очки. Перед работой нужно проверить наличие гаечных ключей, отверток разных видов, молотка, уровня, дрели и рулетки.

Как установить секционные ворота своими руками

Схема очень простая:

  1.  В самом начале работы нужно сделать разметку, чтобы установить места закрепления несущих элементов. Если размеры последних окажутся немного больше, нужно расширить проем.
  2.  Собрать рамочную конструкцию.
  3.  Далее, эта рама осторожно поднимается и устанавливается в подготовленный проем. Не нужно торопиться с прочным закреплением. Возможно, понадобится регулировка наклона рамы.
  4. С помощью болтов нужно собрать и зафиксировать горизонтальные направляющие и прикрепить их к потолку.
  5. ​ Затем нужно собрать полотно. Монтаж начинается с нижней части. Все элементы панели обеспечиваются роликами.
  6. Работа по сборке механизма по уравновешиванию полотна.
  7. ​ Установка ручек внизу панели для комфортного использования ворот.
  8. Для защиты нужно закрыть механизм специальными кожухами.
  9.  Проверка качества установки. Если все сделано правильно, то полотно будет на уровне, до которого его приподняли. Оно не будет само падать или непроизвольно подниматься.

Если удалось убедиться в том, что работа своими руками сделана правильно, то есть большая вероятность на протяжении многих лет, а то и десятилетий, можно будет наслаждаться воротами, которые точно не потребуют ремонта. Желательно, конечно, учесть и отзывы специалистов, которые подтвердят надежность выполненных работ.

Плюсы и минусы самодельных секционных ворот

Хочется отметить, что самодельные ворота приобретают не только экономные автовладельцы, но и те, кто получает от такой работы моральное удовлетворение. Многие отзывы позволяют говорить о том, что монтаж можно сделать так, как удобно, к тому же при желании можно что-то добавить от себя.

Но не стоить забывать, что это работа сложная. И в некоторых случаях лучше просто купить уже собранные на заводе части, нежели собирать их самому и беспокоится о том, что размеры полотна могут отличаться от имеющегося проема. Так вы экономите время и деньги.

Отрицательной стороной самодельных секционных ворот является то, что в этом случае никто не даст гарантий относительно надежности конструкции. А если конструкция полностью или даже одно полотно упадет на автомобиль, то вся вина будет лежать на самом автовладельце.

Для того чтобы такой неприятности не случилось, нужно самодельные ворота использовать только по назначению, точно следуя прилагаемым схемам и инструкциям. Только этот способ является действенным и поможет экономить с помощью недорогих заводских деталей. Эти детали должны идеально совмещаться с воротами. Есть, конечно же, универсальные запасные части, но тщательная проверка никогда не повредит.

[sam id=»3″ codes=»true»]

vorotagate.ru

РубрикаРазное

Добавить комментарий
