Автоматический приточный клапан – Клапан приточной вентиляции — виды и какой лучше выбрать

Содержание

выбор и установка своими руками

Принцип действия вентиляции строится на постоянной циркуляции воздуха в квартире. Однако современные пластиковые и металлопластиковые стеклопакеты препятствуют свободному воздухообмену. Чтобы обеспечить поступление воздуха в квартиру в нужном объеме и сделать проживание в ней максимально комфортным, устанавливают приточный клапан на окно – компактное, несложное по конструкции устройство.

Особенности вентиляции в квартире

Большая часть жилых городских зданий относится к экономичному жилью, а это значит, что при строительстве высоток используется схема естественной вентиляции. Она заключается в свободной циркуляции воздушной среды внутри комнат, которая осуществляется благодаря разнице температур на улице и в здании.

Путь воздуха в типовой трехкомнатной квартире

Свежий воздух поступает через оконные зазоры, форточки, открытые створки окон, а также небольшие щели под дверными полотнами, специально предусмотренные для этой цели. Отработанная среда выводится через технические отверстия, расположенные в санузлах и на кухнях, в общедомовые вентканалы и шахты.

Если произойдет нарушение схемы притока и вытяжки, микроклимат в квартирах нарушится, что незамедлительно отразится на самочувствии жильцов. Духота, повышенная влажность и частички пыли провоцируют возникновение заболеваний у людей, а также появление плесени.

Чтобы наладить движение воздуха, используют различные устройства, например, сплит-системы или обычные вентиляторы, вставленные в вентиляционные каналы.

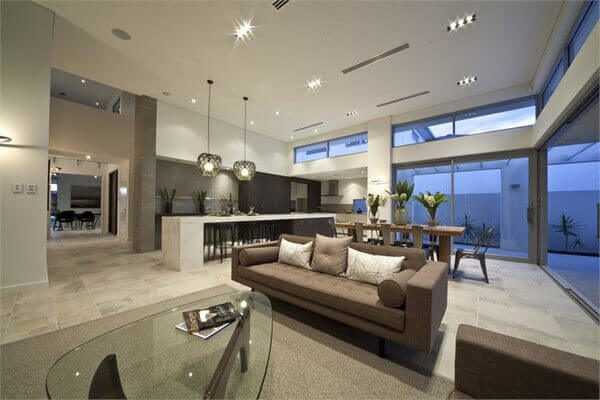

Канальную вентиляцию устанавливают в домах элитной категории

В квартирах с герметичными стеклопакетами существуют более простые решения, например, установка приточного клапана на деревянное или пластиковое окно. Компактный прибор подает воздух в постоянном или циклическом режиме, выбор которого зависит от необходимых для комфортного проживания параметров температуры и влажности.

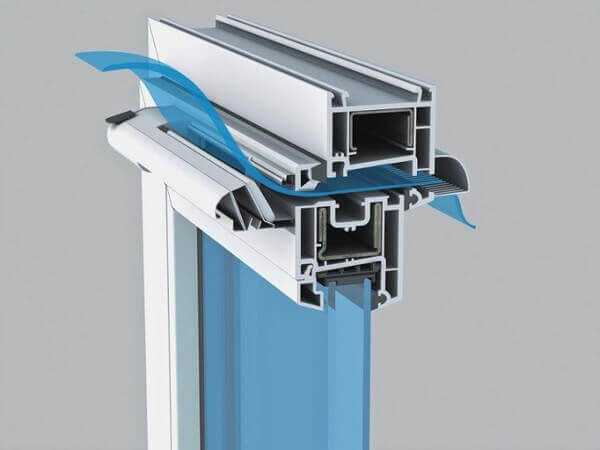

Приточный клапан для ПВХ окон

Конструкция и нюансы монтажа зависят от места установки прибора. Например, стеновые модели чаще всего монтируют под окном, вблизи от отопительного радиатора или конвектора. Важно, чтобы внутрь комнаты поступал хотя бы частично нагретый воздух. Оконные же устройства ставят непосредственно на пластиковые окна – именно о таких приборах и пойдет речь ниже.

Назначение и конструкция приточного клапана

Приточные приборы, как и системы микропроветривания, созданы для улучшения микроклимата в жилых комнатах, офисах и производственных помещениях. Они обеспечивают полноценный объем свежего воздуха, который со временем нагревается, поднимается вверх и перемещается в сторону вентиляционных отверстий.

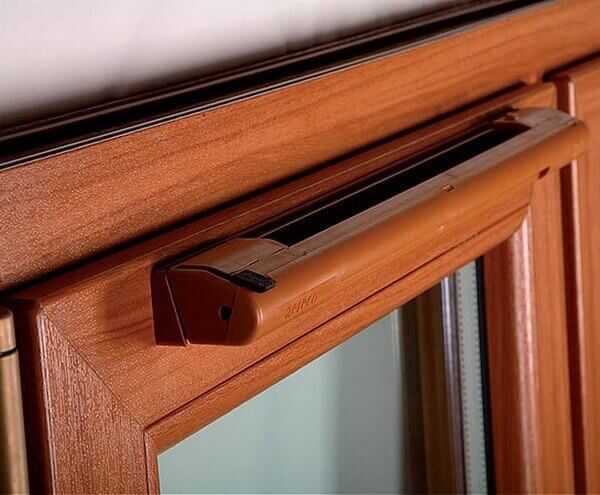

Прибор, окрашенный в цвет оконной рамы

Существует один нюанс, о котором следует помнить при выборе и установке любого приточного устройства: его работа становится эффективной только при налаженном функционировании вытяжки. Если общедомовые вентиляционные шахты забиты строительным мусором или температура на улице такая же, как в доме, проветривание осуществляться не будет. В этом случае обязательна установка оборудования для принудительной циркуляции: вытяжек, вентиляторов, кондиционеров, сплит-систем.

Конструкция во многом зависит от вида клапана, но большая часть популярных фальцевых моделей состоит из следующих частей:

наружного блока для забора воздуха, прикрытого техническим козырьком;
внутреннего модуля, закрепленного на раме со стороны комнаты;
соединительного канала, прорезанного в раме и напоминающего гильзу.

Существуют и универсальные моноблочные системы, которые представляют собой единый элемент. Монтаж таких моделей не вызывает затруднений.

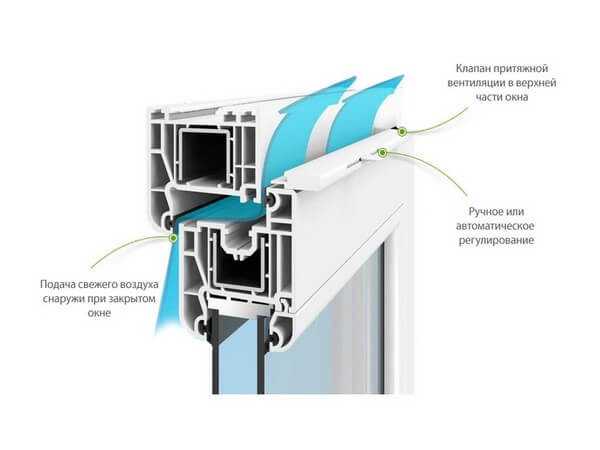

Вариант модели, установленной в верхней части оконной створки

Из каких именно частей состоит конкретная модель, лучше узнать перед покупкой. Для этого можно попросить схему установки у продавца-консультанта. Возможно, выбранная модель не подходит по способу монтажа, размерам, форме или цвету.

Виды оконных клапанов

В зависимости от различных факторов все клапаны на окна для приточной вентиляции можно объединить в группы. Например, существует классификация по месту установки на пластиковый стеклопакет. При желании устройство можно закрепить в следующих точках:

горизонтально на верхней перекладине рамы;
в зазор, образованный двумя соединенными пластиковыми элементами;
в месте прикосновения пластика и стекла;
с торца створки;
на дополнительно установленный элемент.

Обычно выбирают приборы, которые сливаются с пластиком по оттенку и не мешают при открывании/закрывании створок.

Место монтажа — верхняя плоскость оконной створки

По конструктивным особенностям изделия делят на щелевые, накладные и фальцевые. Первые располагают горизонтально прямо на пластиковой поверхности створок. Благодаря подвижности рамы устройство можно закрепить, не демонтируя стеклопакет.

Накладные модели в бытовой сфере практически не используются, так как их монтаж осуществляют до вставки оконных конструкций. Фальцевые приборы «вживляют» в раму, предварительно прорезав отверстие. Монтаж имеет некоторые нюансы, поэтому лучше не производить фиксацию приточного клапана на окна ПВХ своими руками, а поручить эту ответственную процедуру специалисту – представителю реализующей компании.

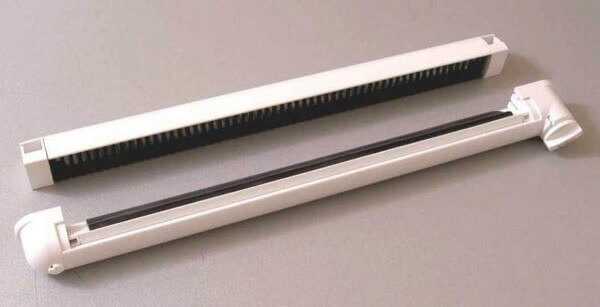

Внешний вид клапана фальцевого типа

По производительности приточные изделия могут быть малой, средней или большой производительности. Приборы с минимальными показателями – до 6 м³/ч – используют для небольших помещений, не нуждающихся в объемном воздухообмене. Одной штуки вполне хватит, чтобы оборудовать проветривание в спальне, гостиной или детской комнате площадью до 20 м².

Изделия средней категории с параметрами до 35 м³/ч подходят для больших комнат или помещений, где необходим активный воздухообмен. Большая производительность — 150 м³/ч и более – нужна для залов, в которых скапливается большое количество людей, или для промышленных помещений.

Преимущества автоматических устройств

Независимо от конструкции, все изделия делятся на три подгруппы:

без возможности регулировки;
с ручной регулировкой;
автоматические.

Первая подгруппа – простейшие устройства, напоминающие вставку. Сквозь небольшое отверстие уличная атмосферная среда постоянно проникает в комнату. Поскольку прекратить подачу невозможно, производительность мала. Такие приборы хорошо устанавливать в подсобных помещениях или коридорах.

Механические модели управляются вручную. Они также отличаются простой конструкцией, тем не менее оснащены небольшой шторкой или задвижкой, с помощью которой можно прервать подачу воздуха. Устройства устанавливают в удобном и доступном месте. Если температура на улице резко снизилась, достаточно закрыть задвижку. Преимущества моделей – невысокая цена и простое управление, недостаток – периодическое отсутствие проветривания.

Клапан с ручным управлением

Третья подгруппа признана наиболее удачной, так как действует самостоятельно. Благодаря датчикам температуры и влажности прибор включается в нужный момент, а когда микроклимат в комнате становится идеальным, проветривание прекращается.

Самые дорогие модели не только автоматически меняют режимы работы в зависимости от влажности и температуры, но и регулируются с помощью автоматики. Можно запрограммировать автоматический приточный клапан на пластиковом окне так, чтобы он закрывался днем и включался на ночь или совершал более активное проветривание комнаты перед приездом хозяев домой.

Рейтинг популярных марок

Известные производители вентиляционных устройств не нуждаются в дополнительной рекламе, так как давно присутствуют на российском рынке и зарекомендовали себя только с лучшей стороны. Их продукция является передовой и имеет массу плюсов по сравнению с менее популярными конкурентами. Рассмотрим некоторые из них.

1 место – российская компания AIR BOX

Ассортимент предлагаемой продукции невелик, однако среди приточных вентиляционных клапанов для окон AIR BOX несложно отыскать нужный вариант, так как есть ручные и автоматические, с фрезеровкой и без нее.

Можно выбрать модель из трех серий: Комфорт, Стандарт и Комфорт С. Клапаны Comfort имеют два варианта монтажа – встроенный и закрепленный на раме сверху. В зависимости от установки немного меняется производительность устройства: без фрезеровки она достигает 31 м³/ч, с прорезыванием специального отверстия увеличивается до 42 м³/ч. Регулировка моделей производится вручную.

После монтажа AIR BOX сливается с пластиковой основой

Для любителей автоматических приборов предлагается серия Standart. Автоматика ограничена и направлена на регулировку скорости воздушных уличных масс. Если усиливается ветер, подвижные элементы переходят в иное положение, тем самым ослабляя напор. Это необходимо для защиты дома от сквозняков. Но приточный клапан AIR BOX Standart для окон ПВХ имеет и весьма значимый минус – низкую производительность. Он пропускает всего 5 м³/ч.

Модели Comfort S предназначены для деревянных рам. Перед установкой в горизонтальной верхней перекладине необходимо прорезать три отверстия: два для вставки элементов прибора и третье для крепежа. Производительность устройств – 41 м³/ч.

2 место – французский производитель AERECO

Сегодня выпускают три оконные серии приточных клапанов Аэрэко на пластиковые окна: ЕММ², EHA², EMM. Все они являются гигрорегулируемыми. Это значит, что при изменении влажности в комнате приборы самостоятельно меняют положение элементов и уменьшают или увеличивают расход воздуха.

Конструкция Аэрэко EMM в разрезе

Наличие защитного козырька у конструкций ЕММ² и EMM позволяет снизить степень шума до 37 дБ. Модели серии EHA² обладают усовершенствованным дизайном и оборудованы ручным переключателем. У модификации EMM существует возможность регулировки воздушной струи: вертикально или под уклоном.

3 место – польская марка VENTAIR

Приточные устройства удачно совместили эстетику, функциональность и умеренную стоимость. Производительности приборов достаточно для проветривания жилых помещений – до 25 м³/ч. Регулировка устройств происходит автоматически, благодаря перепадам давления и влажности.

Преимущество моделей в том, что они зимой или в ветреные дни снижают поток поступающего воздуха, тем самым защищая от сквозняков и потери тепла в помещении.

Кроме перечисленных производителей, хорошо себя зарекомендовала продукция под марками Systemair, Vents, SINAX AIR, Rehau, Fläkt Woods, Gealan, ALDES, SIEGENIA-AUBI.

Инструкция по монтажу приточного клапана

Бытовые приточные изделия имеют невысокую стоимость, но что еще важнее – возможность самостоятельной установки. Приборы легко монтировать на створку окна, при этом необходим минимум рабочих инструментов: строительный нож, шуруповерт. Также потребуется стремянка, если место монтажа находится высоко. Для примера возьмем инструкцию по монтажу щелевой модели.

Пошаговый порядок действий:

Шаг 1 – проверка комплектации приточного изделия. В комплект входит само устройство, три отрезка уплотнителей (один – 35 см и два – по 16 см), саморезы для крепления к раме.
Шаг 2 – подрезка и удаление уплотнителя с верхней части створки. Для этого берем клапан и, ориентируясь на его длину, вырезаем кусок 35 см.
Шаг 3 – установка пластиковых деталей. Берем пластиковые дюбеля из комплекта и вставляем их в ложбинку из-под удаленного уплотнителя.
Шаг 4 – монтаж клапана. Снимаем защитную пленку и ставим устройство на створку так, чтобы крепежные отверстия находились напротив дюбелей.

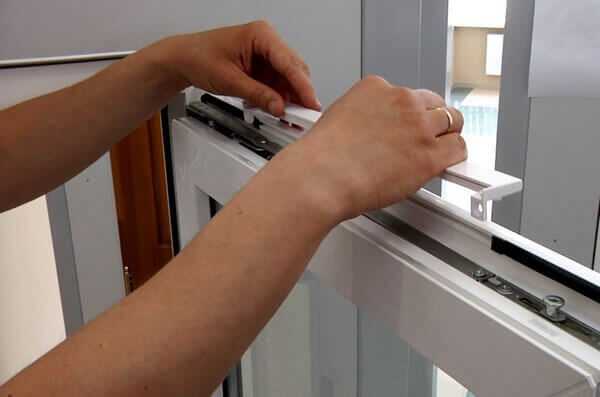

Фотоподсказка: как установить приточный клапан на пластиковое окно

Шаг 5 – закручивание саморезов. Вставляем поочередно саморезы в отверстия и с помощью шуруповерта закручиваем их.
Шаг 6 – монтаж уплотнителей из комплекта. Вместо удаленного уплотнителя вставляем два новых по 16 см.
Шаг 7 – установка уплотнителя на прилегающей раме. Чтобы создать зазор между уплотнителями, меняем резиновую прокладку и на раме – ставим ту, что присутствует в комплекте (35 см).

По окончании работ закрываем створку, проверяем функциональность приточного клапана. Если есть регулировочная ручка, двигаем ее влево/вправо, добиваясь изменения объема поступающего воздуха.

По такому принципу монтируют большую часть щелевых приточных устройств. Однако существуют модели, установка которых принципиально отличается. К таким приборам относится приточный клапан-ручка на пластиковое окно. Внешне она напоминает обыкновенную ручку для открывания и защелкивания створки, но нижняя часть корпуса – это вентиляционный клапан.

Клапан-ручка перед монтажом

Установка производится аналогично монтажу обычной ручки, но для притока воздуха прорезается дополнительное отверстие.

Иногда после установки требуется дополнительная регулировка. Обычно она целесообразна, если принцип действия устройства пока не понятен. Чтобы разобраться в функционировании устройства, необходимо плавно перемещать ручку и следить за результатом. Если приток воздуха покажется слабым, величину зазора нужно увеличить.

Комфортная настройка подачи воздуха

Если монтаж устройства кажется сложным, необходимо более пристально изучить инструкцию. Если после этого с установкой и настройкой все же возникают проблемы, пригласите мастера.

Видеоматериалы об устройстве и монтаже приточных клапанов

Интересный и полезный видеоролик о приточном клапане на пластиковые окна AERECO. Обзор устройства и подробная инструкция по монтажу:

Кратко о значении приточной вентиляции от производителя AIR BOX:

Видеоинструктаж по установке своими руками:

Альтернативное экспертное мнение по поводу эффективности оконных клапанов климат-контроля. Обязательно посмотрите ролик, прежде чем нарушить целостность внутреннего уплотнительного контура окна:

Производители уверяют, что приточные клапаны помогут установить комфортный микроклимат, избавиться от сквозняков и конденсата на окнах. Хорошая вентиляция — залог крепкого сна и отличного самочувствия всех членов семьи, но вряд ли стоит ждать чудес от недорогого бытового устройства.
