принцип действия в системе отопления

Помимо знакомых всем кранов Маевского в современных системах отопления повсеместно используется такое устройство, как автоматический воздухоотводчик. Его задача – удалить воздух на определенном участке тепловой сети без вмешательства человека. Как устроен этот важный прибор, принцип его действия и места установки, — все эти нюансы будут рассмотрены в данной статье.

Устройство и принцип действия воздухоотводчика

В силу различных обстоятельств в системах водяного отопления может появиться воздушная пробка, препятствующая нормальной циркуляции теплоносителя. В результате наблюдается остывание части радиатора или нескольких батарей, находящихся на одной ветви или стояке. Чтобы появившийся воздух мог самостоятельно покинуть систему, в определенных ее точках предусматривается установка воздухоотводчика, действующего в автоматическом режиме.

Прибор представляет собой герметичный металлический корпус с присоединительным патрубком, находящимся снизу. Внутри корпуса в камере размещен поплавок из полимерного материала, соединенный тягой с игольчатым клапаном, чье отверстие сделано в самом верху крышки. Детально устройство воздухоотводчика показано на схеме:

Нормальное состояние воздухоотделителя – это когда корпус заполнен теплоносителем, поплавок поднят в максимальное верхнее положение, а игольчатый клапан закрыт. С течением времени воздух из сети небольшими порциями поступает в камеру прибора и вытесняет воду.

Поплавок постепенно опускается и в критической точке начинает посредством тяги открывать клапан, сообщающийся с атмосферой. Благодаря этому весь скопившийся в камере воздух под давлением воды быстро покидает ее через открытое отверстие. В этом и заключается принцип работы автоматического воздухоотводчика, что изображен на рисунке:

После того как весь воздух ушел наружу, его место в камере занимает вода, поднимая поплавок в исходное положение. Клапан закрывается и воздухосбрасыватель переходит в режим ожидания. Также очень важную роль играет автоматический поплавковый воздухоотводчик во время опорожнения системы или ее участка. Поскольку при понижении уровня теплоносителя в камере рычаг откроет клапан, то это позволит воздуху войти в систему и тем самым ускорить ее опорожнение.

Виды автоматических воздушных клапанов

По исполнению приборы можно разделить на 3 вида:

прямые;
угловые;
радиаторные.

Примечание. Невзирая на внешние отличия и разные сферы применения, принцип действия воздухоотводчика остается неизменным.

Наиболее распространены традиционные приборы с прямым присоединительным патрубком. Сфера их применения очень широка. В первую очередь автоматические воздухоотделители предназначаются для выпуска воздуха через наивысшие точки трубопроводной сети. Для этого их ставят в самом верху вертикальных стояков, куда по законам физики стремятся попасть все воздушные скопления, появившиеся в трубах. Если бы не автоматические воздухоотводчики в системе отопления, то производить сброс воздуха из наивысших точек вручную было весьма затруднительно.

Закрытые системы отопления, находящиеся под давлением, снабжаются группами безопасности котла, что располагаются на подающем трубопроводе, выходящем из теплогенератора. Вместе с предохранительным клапаном и манометром в эту группу входит и автоматический воздушный клапан. Его задача – стравливать воздух при заполнении котлового бака водой. Если обвязка агрегата выполнена предусмотрительно, то при необходимости его всегда можно отсечь от остальной системы и с помощью воздухосбрасывателя опорожнить, а после обслуживания снова заполнить.

Примечание. Группа безопасности для отопления должны устанавливаться в обязательном порядке на котлы, сжигающие твердое топливо.

Также приборы для сброса воздуха применяются в некоторых моделях циркуляционных насосов. Цель – обеспечить бесперебойную работу перекачивающего агрегата. Дело в том, что насос может перемещать только несжимаемую среду – воду или другую жидкость. Попадание воздуха в зону рабочего колеса агрегата грозит полной остановкой циркуляции теплоносителя, чему и призван воспрепятствовать воздухоотводчик циркуляционного насоса. Воздух или пар из котла, попавший в эту зону, будет немедленно стравлен наружу и насос продолжит свою работу.

Угловые и радиаторные воздухоотводчики

В разных отопительных системах может возникнуть множество ситуаций, когда требуется удалять воздушные пробки в самых труднодоступных или удаленных местах. Все их перечислить невозможно, так как вариантов слишком много. Там, где установить простой клапан не представляется возможным, поскольку труба с резьбой на конце находится в горизонтальном положении, подойдет угловой воздухоотводчик. Его патрубок, выходящий снизу, поворачивает под углом 90º и может быть присоединен к горизонтальному участку.

Необходимо отметить, что угловой воздухоотводчик с наружным резьбовым присоединением ничем, кроме повернутого патрубка, не отличается от обычного прямого клапана и может использоваться вместо него при необходимости.

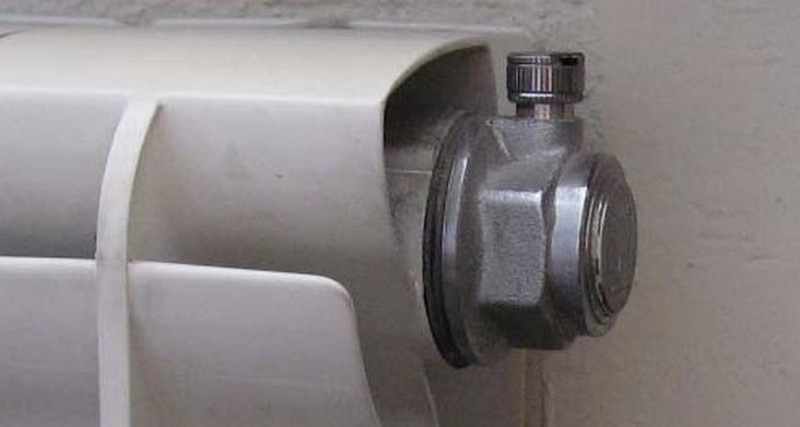

Зачастую для автоматического стравливания воздуха из батарей вместо традиционного крана Маевского некоторые пользователи ставят угловой клапан. Это бывает актуально при неприятном стечении обстоятельств, когда газы образуются в сети постоянно и происходит это как раз в радиаторах. Причина – химическая реакция веществ, иногда присутствующих в воде, с алюминиевым сплавом батарей при повышенной температуре. Клапан с угловым патрубком ставить нет смысла, ведь существует специальный автоматический воздухоотводчик для радиаторов, изображенный на фото:

Эти устройства предназначены только для батарей и имеют соответствующее резьбовое присоединение. Вместо ручных кранов их предпочтительнее ставить на обогреватели из алюминия или частично биметаллические, где тоже есть контакт сплава с водой. В остальных ситуациях радиаторный воздухоотводчик монтируется по желанию, но то, что он привнесет удобство в эксплуатации, не вызывает сомнений.

Примечание. Традиционные чугунные батареи, включенные в централизованную сеть теплоснабжения, лучше все-таки оснастить ручным краном Маевского и сливным патрубком.

Для удобства обслуживания и прочистки в продаже имеются комплектные устройства — автоматические воздухоотводчики с клапаном. Последний представляет собой небольшой резьбовой переходничок с подпружиненным лепестковым клапаном внутри. Переходник накручивается на резьбу непосредственно перед воздухосбрасывателем и служит для того, чтобы при действующей системе можно было снять его и прочистить либо заменить. Подобными переходниками снабжаются воздухоотводчики DANFOSS, VALTEK и многих других известных брендов.

Заключение

Работающий в автоматическом режиме воздухоотводчик с воздушным клапаном стал одним из самых важных элементов современных отопительных систем. Конструкция прибора очень проста, а значит, — надежна, он выходит из строя весьма редко. И то, в большинстве случаев из-за низкого качества теплоносителя.

принцип работы, необходимость установки, правила монтажа клапана

Образование воздушных пробок – это характерная особенность для систем водяного отопления. С этой проблемой сталкивались все, кто жил в домах или квартирах с таким отоплением. В открытых системах она решается просто – воздух выходит естественным путем. А для закрытых систем водяного отопления, в том числе централизованного, нужно применять специальные устройства, чтобы избавиться от воздуха в тепловых магистралях. Такими устройствами являются ручные и автоматические воздухоотводчики.

Образование газов в системе отопления

В центральных системах отопления воздух есть всегда. После окончания отопительного сезона теплоноситель сливается, в системе остается воздух. Его избыток нужно стравливать, когда осенью система опять заполняется водой. Аварии и некачественные уплотнения запорной аппаратуры тоже являются источниками поступления воздуха в тепловые магистрали.

В неправильно спроектированных автономных системах отопления уже во время эксплуатации возможен подсос воздуха извне.

В процессе подпитки системы в нее попадает растворенный в воде воздух, выделяющийся в виде пузырьков в местах с низким давлением и небольшой скоростью теплоносителя.

В самом теплоносителе содержится кислород, который выделяется при нагреве.

Некоторые металлы в системе, например, алюминий, способствуют выделению из воды водорода.

Образовавшиеся газы и выделяющийся воздух поднимаются и скапливаются в местах, где затруднено их прохождение. Отсюда и

воздушные пробки.

Чаще всего местами скопления газов являются верхушки секций радиаторов отопления. Воздушные пробки мешают нормальной циркуляции теплоносителя, и несколько последних секций радиатора остаются холодными из-за того, что в них не поступает нагретый теплоноситель. Поэтому в каждый отопительный прибор установлен ручной воздухоотводчик. Это, как правило, кран Маевского, который появился в системах центрального отопления в 1933 году. В технической документации он называется радиаторным игольчатым воздушным клапаном.

Сегодня уже применяются более сложные автоматические клапаны, с помощью которых воздух из системы отводится сам.

Где нужно устанавливать воздухоотводчики

В закрытых системах отопления, чтобы обеспечить вывод воздуха из них, соблюдают определенные правила монтажа:

Трубы с горячим теплоносителем прокладываются так, чтобы совпадало направление движения выделившегося воздуха и воды, то есть нагретый теплоноситель поднимался от главного стояка к удаленным;
Воздухосборники устанавливаются в высшей точке. Выделение растворенного воздуха происходит при снижении скорости теплоносителя, а она самая низкая именно в верхней точке;
Устройства для стравливания воздуха устанавливаются в местах наиболее вероятного скопления газов, например, при поворотах и переходах на меньший диаметр трубы, и на каждом радиаторе отопления.

Газоотводчики обязательно устанавливают на алюминиевых радиаторах отопления. В результате химической реакции при контакте теплоносителя с алюминием образовывается водород, который необходимо отводить.

Несколько в меньшем объеме, но та же проблема существует и для частично биметаллических радиаторов, ведь алюминий присутствует и в них.

В полностью биметаллических радиаторах контакта алюминия с теплоносителем нет, но производители настойчиво рекомендуют устанавливать газоотводчики и на них.

Стальные панельные радиаторы из-за специфической конструкции уже на заводе комплектуются воздухоспускными клапанами.

На чугунных радиаторах старых форм и трубчатых конструкциях газоотводчики неэффективны. Поскольку в них удаление воздуха происходит только с некоторой частью теплоносителя, эффективно работают только стандартный или шаровый кран.

Устройство автоматического воздухоотводчика

Принцип работы автоматического воздушного клапана построен на использовании силы тяжести поплавка. Если поплавок поднят, то кран закрыт, а открытие клапана происходит, когда поплавок опускается вниз.

В латунном корпусе поплавок из нержавеющей стали или полипропилена соединяется через коромысло с подпружиненным золотником. Если в корпус воздухоотводчика поступает воздух из системы, поплавок отжимается вниз, золотник открывает отверстие для сброса газов. По мере убывания воздуха корпус заполняется водой, поплавок поднимается и золотник, перемещаясь, закрывает отверстие. Запорный колпачок на штуцере золотника предотвращает утечку теплоносителя в случае поломки устройства и защищает от пыли и грязи отверстие для сброса воздуха.

В последнее время появились устройства с функцией принудительного закрытия воздушного клапана, чтобы была возможность удаления воздуха только под контролем специалиста. Обратный клапан специальной конструкции, выполняющий функции встроенного автозапора, позволяет ремонт и замену воздухоотводчика без отключения системы отопления.

Автоматический воздушный клапан любой конструкции может функционировать при температурах от -10 до + 120 °C, но требует ухода, периодического осмотра, прочистки или замены. Чтобы автоматический воздухоотводчик работал надежно и без сбоев, он должен находиться под гидростатическим давлением, то есть должны выдерживаться требования к рабочему давлению в системе отопления.

Характеристики автоматических воздухоотводчиков

Первой характеристикой устройства является внутренний диаметр соединительного элемента, то есть диаметр подключения. Самые распространенные диаметры, с которыми изготавливаются воздухоотводчики, это 1/2” и 3/4” (полдюйма и три четверти дюйма), которые в метрической системе единиц считаются в миллиметрах и обозначаются соответственно Dу 15 и Dу 20.

Также автоматические устройства характеризуются параметрами:

рабочая температура. Чаще всего выпускаются устройства с температурой рабочей среды 100– 110 °C ;
давление срабатывания. Как правило, автоматические воздухоотводчики рассчитаны на 10 бар, то есть 16 атм.

Отдельно обычно указываются материалы, из которых изготовлены корпус, поплавок и пружина. В основном пружина, как и корпус, изготавливается из латуни, а поплавок – из полипропиленовой смолы.

Автоматические воздухоотводчики различаются по видам резьбы, которая может быть наружная или внутренняя. По конструкции они бывают прямые и угловые.

Установка автоматических воздухоотводчиков

На радиаторах отопления чаще всего устанавливаются угловые модификации, хотя есть и специальные модели, предназначенные только для отопительных приборов. Если диаметр коллектора радиатора не соответствует соединительному диаметру воздушного клапана, используются переходники.

Если в конструкции воздухоотводчика не предусмотрен отсечной клапан, то его можно приобрести отдельно и установить в отопительный прибор, а затем уже к нему подсоединить воздухоотводчик. Особенно важен такой способ монтажа в централизованной системе отопления, когда можно снимать и чистить автоматическое устройство без слива теплоносителя. Тем более, что именно в таких системах вода имеет различные примеси и химические компоненты, которые засоряют золотник и подпирающий его механизм. Поэтому чистить воздухоотводчик приходится часто.

Воздухоотводчик устанавливается вертикально, защитным колпачком вверх, в самых высоких точках трубопровода и нагревательных приборов, в местах, где возможно скопление воздуха. В конструкции корпуса предусмотрен монтажный шестигранник, за который и производится установка прибора обычным гаечным ключом. Монтаж за корпус рычажным ключом категорически запрещен, так как это приводит к повреждению корпуса и, следовательно, к нарушению работоспособности всего устройства.

Радиатор отопления должен устанавливаться с небольшим наклоном, чтобы поднять секцию радиатора, в которую устанавливается воздухоотводчик. Этот нехитрый прием позволяет облегчить выход воздуха к прибору.

Воздухоотводчики – это необходимые элементы любой системы отопления наравне с радиаторами и котлом. В системах, где газы скапливаются регулярно, автоматические газоотводчики позволяют поддерживать в рабочем состоянии все элементы и температуру в помещениях без постоянного контроля.

Оцените статью: Поделитесь с друзьями!

Автоматический воздухоотводчик для отопления — PechiExpert

Системы теплоснабжения с водяным теплоносителем очень часто завоздушиваются. Воздух массово проникает в жидкую среду при подпитках тепловых сетей, а кроме того выделяется из воды в различных температурных режимах. В высоких зонах участков сети также собирается воздух, образуя воздушные пробки, которые в зависимости от размера могут или полностью перекрыть циркуляцию движения воды, или в значительной мере ее ограничить, тем самым снижая уровень теплопередачи, а значит эффективность системы в целом.

Воздушные пробки могут находиться и в источнике нагрева, что особенно опасно и приводит к серьезным авариям на котлоагрегатах. В связи с чем, существует необходимость своевременного сброса воздушной среды из внутреннего контура сети с помощью воздухоотводчиков. В этом заключается одна из главных задач безопасной эксплуатации систем теплоснабжения.

Почему появляется воздух в системе отопления

Для сброса воздушных скоплений в трубной системе, как внутри дома, так и в подводящей системе, предусматривается установка специализированных кранов — воздухоотводчиков.

Тепловые трубы способны завоздушиваться по таким ключевым моментам:

При быстром заполнении трубной системы водой. Воздух собирается в возвышенных местах. Поэтому необходимо чтобы процесс протекал медленно, точка ввода подпитки была расположена внизу, а воздушный вывод в самой верхней части системы, обычно на чердачном помещении.
Повышенная растворимость газов в теплоносителе при росте его температуры. Для подпитки в больших объемах районных или магистральных тепловых сетей рекомендуется проводить деаэрацию воды в специальных устройствах барботажного типа. При достижении температуры воды 104 С, кислород из воды уходит в атмосферу через деаэрационную колонку.
В процессе проведения ремонтно-восстановительных работ, связанных с дренажем теплоносителя из участка сети.
В результате коррозионных процессов на внутренних поверхностях стальных труб выделяется водород, который постепенно накапливаться в тепловых сетях.
При нарушении целостности системы отопления.

Чем опасен воздух в отопительной системе

Кислород, растворяется в воде и повышает коррозионную активность теплоносителя, который взаимодействует с металлическими поверхностями труб, радиаторов, насосов и котлов, тем самым вызывает конструкционные повреждения.

Кроме того значительные воздушные пробки не дают системе теплоснабжения эффективно функционировать:

Обладает свойствами теплоизолятора, и если пробка сформировалась в верхней зоне батареи, то она станет плохо выполнять свои функции по теплопередаче в помещение тепловой энергии.
Электрические насосы конструктивно выполнены для циркуляции водяного теплоносителя и не способны прокачивать воздух. Насос станет перегреваться, а крыльчатка и подшипники выдут из строя.
Теплоноситель, имеющий много воздушных зон, работает очень шумно, создавая дискомфорт окружающим, находящимся в помещении.

Как удалить воздушную пробку

Перед тем как выполнить спуск воздуха при помощи специальной арматуры — воздухоотводчиков, потребуется провести диагностику технического состояния тепловой сети, обратив особое внимание на утечки. В случае обнаружения потребуется их устранить. В системах с принудительной циркуляцией теплоносителя так же осмотру подлежит электронасос, желательно предварительно провести ему техническое обслуживание.

Алгоритм мероприятий по дренажу воздушных пробок из внутридомовой сети отопления:

Останавливают источник тепловой энергии.
После его охлаждения выключают дымосос и вентилятор, а также циркуляционный насос.
Отключается подача электроэнергии на насос и котел.
Закрывается подача котловой воды в сеть.
Открывают поочередно все воздушники.
После падения давления теплоносителя в магистрали до О, подпитывают внутренний отопительный контур до рабочего давления в сети.
Операцию повторяют до полного удаления воздуха из установленных воздухоотводчиков.
После устранения воздушных пробок систему запускаю в обратной очередности.

Принцип работы воздушного клапана в тепловых сетях

Существуют две разновидности воздухоотводчиков — ручной, который сбрасывает воздух при участии человека и автоматический — самостоятельного действия.

Автоматический воздухоотводчик для отопления выполнен из латунного корпуса. В середине размещен пластиковый поплавок. К нему подсоединен клапан, на который давит жидкая среда.

Принцип действия самодействующего воздушника в системах теплосетях состоит в следующем:

В то время, когда устройства в нормальном запертом состоянии, корпус заполняется рабочей жидкостью, оказывающей давление на поплавок и прижимая его в верхнее положение. В этом варианте — воздушный клапан закрыт.
При появлении воздуха в камере падает уровень теплоносителя, поэтому поплавок вынуждено падает.
В процессе достижения критического уровня — клапан открывает проход для сброса вовне накопившегося воздуха.
После глубокого вытеснения воздушного объема — механизм возвращается в первоначальное состояние.
В процессе первоначального заполнения тепловой магистрали водой, сброс воздуха происходит постоянно, до тех пор, пока в корпус устройства не поступит вода, которая будет воздействовать на пружину и соответственно на клапан, а тот перекроет сбросное воздушное отверстие.

Назначение и виды воздухоотводчиков

Автономные системы теплоснабжения, а также отопительные приборы, подключаемые к магистральной сети, оборудуются специализированными воздухоотводными клапанами. Самыми распространенными среди них считаются ручной кран Маевского и автоматический воздушный вентиль.

В торговой сети реализуются 3 типа воздушных кранов:

Традиционного прямого типа, с вертикальной установкой.
Угловые 90 градусов. Применяются на приборах отопления в качестве альтернативы крану Маевского, когда конструкция отопительной разводки труб не позволяет применить прямую модификацию.
Специализированные воздухоотводчики для приборов отопления.

Угловые и радиаторные воздухоотводчики

В разнообразных нагревательных комплексах порой возникает ситуация, когда необходимо сбрасывать воздух в малодоступных либо удаленных зонах. Там, где инсталлировать традиционный тип воздушного клапана для отопления не получается, поэтому устанавливают угловую конструкцию. Угловой клапан имеет специальный нижний патрубок, с углом поворота 90 С и способен присоединяться к горизонтальному участку.

Требуется обозначить, что угловая конструкция с внешним резьбовым соединением практически ничем, не различается от обычного воздушника и может применяться взамен, если необходимо.

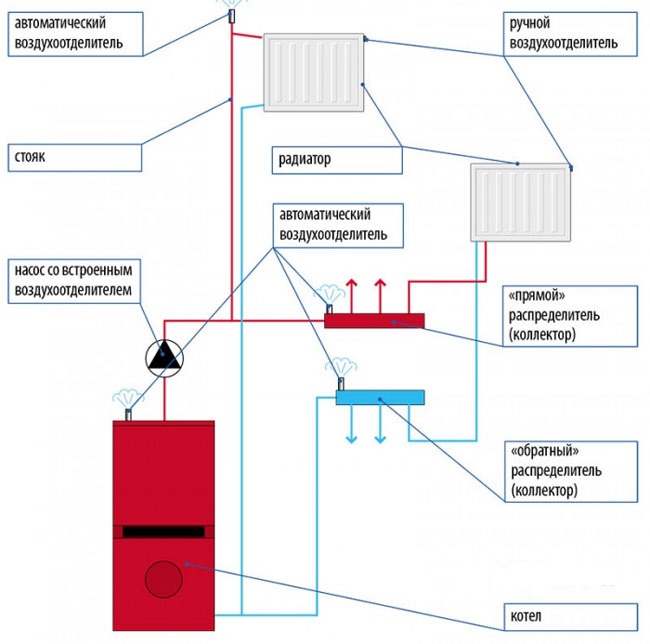

Где правильно устанавливать воздухоотводчики

В различных схемах теплоснабжения имеются зоны, где монтаж воздухоотводчиков обязателен. В профессионально выполненном варианте теплосети, места установки указываются по проекту тепловой сети. Существуют общие подходы к размещению таких защитных устройств. Например, краны Маевского закрепляют на всех отопительных приборах, чтобы выпускать накапливающийся воздух. Точка врезки – в верхней угловой пробке, удаленной от точки включения подающей трубы к прибору отопления, воздух собирается именно в этой зоне. Когда котлоагрегат снабжен встроенным воздухоотводчиком, то на подающей трубе его не устанавливают.

Автоматический воздухоотводчик для отопления требуется ставить вертикально в следующих местах теплосети:

Блок безопасности котлоагрегата, работающего в тепловой сети закрытого типа.
На подающем и обратном коллекторе системы “теплый пол “.
Если во внутридомовой разводки сети отопления, самой высокой точкой будет трубопровод, а не батарея — то в него монтируется поплавковый воздушник.
Установка в бак расширитель и бойлер косвенного нагрева выполняется, когда это предусмотрено проектной схемой.
На гидрострелке, для разделения контуров нагрева в доме.

Помимо отмеченных зон, воздушники устанавливаются на проблематичных участках теплосети, где вследствие непростых обстоятельств монтажа труб разного диаметра образованы П-компенсаторы верхнего направления. В частности, когда трубы обходят двери или лестничный пролет, а после опять спускаются. В таких устройствах воздух накапливается в 100% случаях, по этой причине в таких местах необходим воздухоотводчик и желательнее — автоматический.

Во внутридомовых схемах отопления многоэтажных домов воздухоотводчики монтируются:

На всех коллекторных участках
На вертикальных П-компенсаторах.
В высшей точке сети каждого стояка многоэтажного здания.

Выбор воздухоотводчика: советы специалистов

Такое важное обязательное устройство безопасности любой тепловой сети как автоматический воздухоотводчик для отопления, нужно выбрать правильно. Обычно он поставляется в комплекте с прочим котельным оборудованием. Если все же придется собственнику дома самостоятельно выбирать автоматический воздухоотводчик, то рекомендуется обратить внимание на качества материала, из которого произведен клапан. Необходимо уберечься от всевозможных силуминовых фальшивок, имитирующих медные модификации.

Профессионалы рекомендуют делать выбор автоматических устройств, имеющих выхлопные патрубки, направленные вверх.

По отзывам многочисленных покупателей, на моделях с боковым выводом утечки возникают намного раньше. Кроме этого, при установке необходимо точно обеспечить вертикальность расположение устройства.
Главные рекомендации по подбору воздухоотводчиков:
Механизированный воздушник надежнее приобретать с пластмассовой либо железной ручкой, данное избавляет от необходимости носить с собой разнообразные ключи либо отвертки. Таким краном удобно пользоваться даже в труднодоступных местах.
В том случае, когда в квартире живут малолетние дети, то рекомендуется ставить обыкновенный ручной воздушник, изготовленный под отверточное регулирование. Иначе детвора сможет отвинтить воздушник ручкой и обвариться кипятком.
Желательно приобретать устройства с самодействующим отсекателем.
В случае, когда позволяет смета, возможно, заказать механизм с дополнительными опциями, способными сделать обслуживание тепловой сети наиболее комфортным.
Высококачественное анодированное покрытие воздушника, по существу не выполняет абсолютно никакой роли, а только снижает уровень образованию ржавчины металлов.
Сегодня в торговой сети возможно найти комбинированные модификации теплосетевых устройств, которые также оснащаются воздухоотводчиками. В этот список входят балансировочные вентильные устройства, разнообразная запорно-предохранительная арматура и электронасосы циркуляции теплоносителя.
Не работает автоматический воздухоотводной клапан — что делать
Проблемы неработоспособности ручных и автоматических клапанов вызваны в основном плохим качеством теплосетевой воды. На внутренней игле устройства, зачастую образуется накипь, которая является результатом наличия солей жесткости в водопроводной воде. В связи, с чем клапан неплотно закрывает выходное отверстие, а устройство становится источником утечек. Подобный сбой легко исправляется — выкручивают крышку корпуса, зачищают иголку и остальной механизм, от накипи и снова собирают конструкцию. Только это поможет ненадолго, проблема будет разрешена до последующего накипеобразования на узловых частях автоматического воздухоотводчика для отопления.
Другая распространённая неисправность — изнашивание уплотнительного кольца воздушника. В этом случае нагретая вода будет проступать из-под крышки. Отремонтировать воздушник можно просто: заменяют уплотнитель или подматывают фум-ленту на резьбовое соединение корпуса.
Фотографии по тексту для наглядности о сказанном

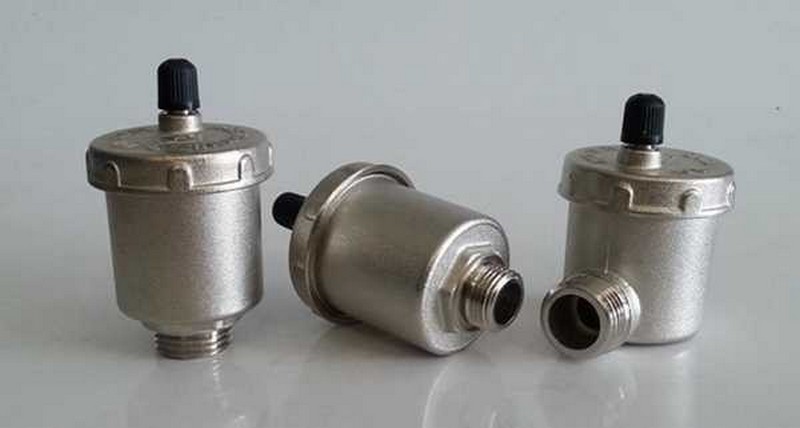

Автоматический клапан
Блок автоматического воздухоотвода
Кристаллы соли на воздухоотводчике
Конструкция автоматического клапана
Конструкция воздушника

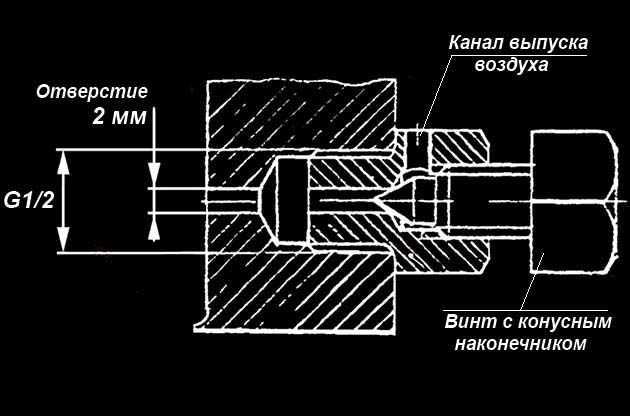

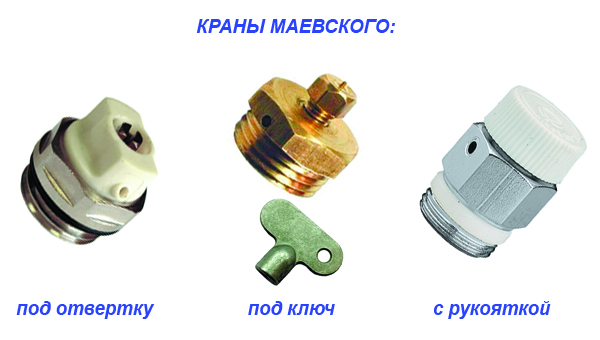

Краник Маевского

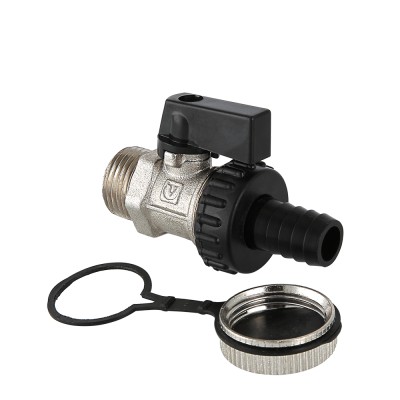

Дренаж воздуха через заглушку
Угловой клапан воздушник
Ссылка на видео к тексту

Совершенно простое, но важное устройство — воздухоотводной кран в системе теплоснабжения выполняет важную функцию. От его наличия в схеме зависит надежная циркуляция греющей среды и эффективная работа теплосетевой установки в целом. Более того, устройство входит в, так называемую, группу безопасности, поскольку помогает в автоматическом режиме сбрасывать воздух. Места установки воздушников обозначаются проектом тепловой сети. Этим же документов устанавливается типоразмер и модификация защитного устройства. Многие виды теплотехнического оборудования, в том числе и котлы, работающие на газовом топливе, комплектуются воздушниками уже на заводе, при сборке устройств и агрегатов.
что такое воздушный клапан для системы отопления, чем отличается ручной, принцип работы и установка
Автоматические воздухоотводчики являются вспомогательными элементами в отопительных контурах, однако они играют важную роль в закрытых системах отопления. В то же время в открытых системах с естественным движением теплового агента, с расширительным резервуаром, можно обойтись и без крана для сброса воздуха.
Что это такое?
Автоматический воздухоотводчик для систем отопления – небольшой элемент для стравливания воздушных и газовых масс из жидких сред. Его использование позволяет избежать завоздушивания контура, ускоренно заполнить теплопровод, избежать образования воздушных карманов и запустить обратно воздушные массы при опорожнении трубопровода. Поэтому данный элемент играет немаловажную роль в нагревательных контурах.
В корпусе автоматического крана для спуска газа имеются полый полипропиленовый или тефлоновый поплавок, воздушный клапан и воздухосборник. Воздушный клапан оснащается заглушкой во избежание утечек теплового носителя при выходе из строя крана.
Воздухоотводчики должны располагаться в любой закрытой системе с принудительной циркуляцией теплоносителя, который движется по трубам под избыточным давлением. По мере скопления определенного объема газа и воздуха происходит их автоматическое стравливание из системы. Завоздушивание контура опасно тем, что происходят сбои при движении теплового носителя, образуются шумы и гидравлические удары, а также происходит быстрый износ узлов насосных агрегатов и другого оборудования. В некоторых случаях воздушная пробка полностью останавливает циркуляцию жидкостной среды.
Воздушные массы в тепловом носителе находятся в растворенном виде. Образуются они при резких скачках давления, температурного режима и накапливаются наверху отопительного контура. Автоматические воздухоотводчики устанавиваются на тех местах, где возможно образование большого объема газовоздушной системы. Например, краны монтируют для нагревательного оборудования, для полотенцесушителя.
Кроме воздухоотводчиков, могут быть установлены и сепараторы – трубопроводы с различными диаметрами. При пониженном давлении появляются воздушные пузырьки, которые затем накапливаются в трубе с большим диаметром, откуда отводятся при помощи сепаратора.
Рассмотрим основные причины завоздушивания в отопительном контуре.
Использование в качестве теплового носителя обычной водопроводной воды, в составе которой имеет кислород в растворенном виде. Вода, нагревшись, выделяет данный элемент в виде небольших пузырьков газа. Через некоторое время пузырьки соединяются и образуют воздушную пробку.
Слишком высокая скорость теплоносителя, с которой он заполняет отопительный контур. В это время воздух не успевает стравливаться. Поэтому контур отопления необходимо заполнять медленно.
Неплотности каких-либо соединений, через которые в систему поступают воздушные потоки.
В отопительном контуре установлены трубопроводы без антидиффузионного слоя, не пропускающего кислород.
Некачественная организация системы отопления также может стать причиной появления газовых пробок. Чаще всего это происходит из-за неграмотного уклона теплопроводов и как итог – воздух остается на данном участке трубы.
Попадание газовоздушной смеси после проведения ремонта.
Особенности и разновидности
Технические особенности автоматических кранов:
длительность эксплуатации: 25-30 лет;
максимальная температура воды и других неагрессивных жидкостей: не более 120 градусов;
температура помещения: не более 60 градусов;
давление: 10-12 атмосфер;
резьбовое соединение: 1/2 или 3/4;
тепловой агент: вода и неагрессивные жидкости.
Качество автоматических воздухоотводчиков должно отвечать всем требованиям ГОСТов и сертификатов качества. С каждым годом устройства автоматических клапанов для стравливания газов совершенствуются.
Современные производители стараются исключить неприятные моменты, которые могут возникнуть при эксплуатации воздухоотводчиков.

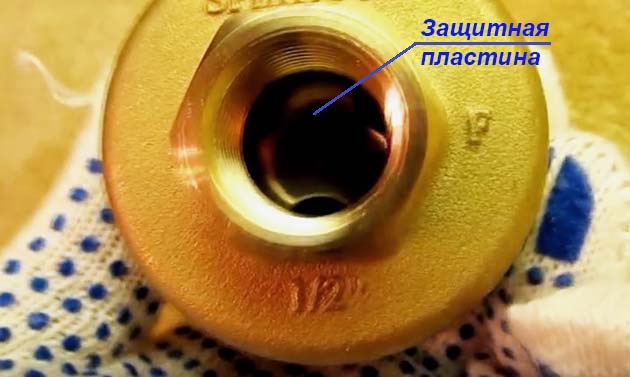

Использование отражающих пластин на входном патрубке во избежание гидравлических ударов.
Оснащение штуцерами для быстрого сбрасывания мелких пузырьков воздуха. Внизу резервуара располагается наполнитель, предназначенный для улавливания движущихся воздушных пузырьков.
Оснащение радиаторной заглушки мини-клапаном.
В зависимости от способа изготовления, автоматические поплавковые воздухоотводчики могут быть представлены в нескольких видах.
С прямым патрубком или ручные.
Наиболее популярные устройства, так как их можно устанавливать практически повсеместно:
На верхних торцах вертикальных стояков. Поскольку воздух стремится попасть наверх, установленный воздухоотводчик позволит сбросить газ с верхних точек контура.
В состав группы безопасности нагревательного устройства. Группа безопасности находится на всасывающем теплопроводе после теплогенератора. Сюда входят также манометр для измерения давления и предохранительный обратный клапан. Автоматический кран призван удалять газовоздушную среду при повышении уровня в расширительном резервуаре. При грамотной обвязке оборудования можно отделить устройство отсекающим клапаном 1⁄2 и удалить жидкостную среду при помощи воздухосбрасывателя, по окончании всех работ можно заново заполнить систему теплоносителем.
В насосных агрегатах циркуляционного типа для обеспечения стабильной работы. Насосное оборудование транспортирует только жидкие среды, а попадание воздушной массы в агрегат приведет к его остановке. Но благодаря автоматическому воздухоотводчику пар или воздух будет удален до попадания в насос.
Угловые.
Для радиаторов.
В закрытых отопительных системах часто бывает, что газовоздушные массы скапливаются в труднодоступных или удаленных местах. В том случае, когда обычные клапаны невозможно установить, так как труба с резьбой на конце располагается горизонтально, угловые автоматические воздухоотводчики станут оптимальным решением данной проблемы. Патрубок устройства повернут на 90 градусов, что позволяет подсоединить его к горизонтальной трубе. Следует знать, что угловые воздухоотводчики практически не отличаются от традиционных прямых воздухоотводчиков и могут устанавливаться вместо них.
Многие люди вместо обычных кранов Маевского предпочитают воздухоотводчики углового типа. Это оправдано в тех случаях, когда скапливается большое количество газов именно в отопительном оборудовании. Причиной этому может служить химическая реакция элементов, растворенных в теплоносителе, с алюминиевым сплавом радиаторов при высоких температурных режимах.
Угловой воздухоотводчик монтировать не имеет смысла, так как существуют специальные воздухоотводчики автоматического типа. Такие устройства монтируются исключительно на радиаторах и имеют соответствующую резьбу. Также они предпочтительнее вместо ручных воздухоотводчиков на алюминиевых или биметаллических обогревателях, где сплав может взаимодействовать с теплоносителем. Во всех остальных ситуациях радиаторные автоматические клапаны устанавливаются по усмотрению хозяев. Обычные чугунные радиаторы в централизованной системе отопления оснащаются ручными клапанами Маевского и сливным элементом.
Для практичности и легкости очистки выпускаются поплавковые автоматические краны в комплекте с клапаном, который представляет самой малогабаритный переходник с патрубком лепесткового типа. Накрученный на резьбовое соединение переходник устанавливается до воздухосбрасывателя и необходим для возможности быстрого демонтажа и прочистки, а также замены. Подобными элементами оснащаются автоматические краны таких производителей, как Danfoss и Valtec.
Преимущества модели автомат
Автоматические воздухоотводчики обладают следующими преимуществами перед ручными кранами:
функционирование без использования человеческого труда;
надежность;
прочность;
устойчивость;
длительный срок службы;
стабильная работа.
Как это работает?
Клапан для сброса воздуха представляет собой корпус из металла с нижним патрубком. В корпусе располагается поплавок, изготовленный из полимеров, соединяется тягой с клапаном игольчатого типа. В паспорте воздухоотводчика все детали и принцип действия описаны с обозначением на схеме.
Рассмотрим принцип работы.
Нормальное состояние воздухоотводчика – при заполнении жидкостью поплавок располагается наверху системы, а клапан игольчатого типа – закрыт. Имеющаяся в контуре воздушная масса направляется в камеру и вытесняет жидкость. Поплавок медленно опускается вниз и в определенном участке открывает клапан, взаимодействующий с окружающей средой. Вследствие этого накопившийся в камере воздух под воздействием давления жидкости сбрасывается через открытый участок.
После сброса газовоздушной смеси в камеру направляется жидкость, под давлением поднимая поплавок на крайнее верхнее положение. Происходит закрытие клапана и переход воздухосбрасывателя в режим ожидания.
При опорожнении отопительной системы автоматический поплавковый клапан также играет немаловажную роль. С понижением уровня воды начнет открываться клапан, воздух сможет попасть в систему и ускорить процесс опорожнения.
Материалы
Обзор производителей
Автоматические воздухоотводчики для сброса газа бывают:
латунными с полиэтиленовым поплавком, не подверженным окислению;
чугунными с эпоксидным покрытием;
латунными с никелевым покрытием и полиэтиленовым поплавком;
из нержавейки.
Среди компаний, выпускающих автоматические воздухоотводчики для систем теплоснабжения, хорошую репутацию завоевали следующие бренды.
Фирма Flamco из Нидерландов. Она производит клапаны для сброса воздуха бытового назначения Flexvent. Корпус деталей выполняется из латуни, изделия монтируются в контурах с небольшим количеством воздушных масс. В основном предназначены для батарей.
Португальская компания Adca специализируется на клапанах для промышленного сегмента и отопительных контуров. Изделия изготовляются исключительно из нержавейки и устанавливаются в отопительных контурах с максимальной температурой теплоносителя не более 300 градусов.
Компания Mankenberg производит воздухоотводчики высокого качества. Основным отличием воздухоотводчиков данного производителя является возможность установки в отопительные системы с различными видами теплоносителями, даже агрессивными. Воздухоотводчики выполняются из нержавейки.
Фирма «Гранрег КАТ» выпускает клапаны для стравливания воздуха, монтируемые на системы водоснабжения, отопления и канализации. Устройства российского производства на сегодняшний день изготавливаются для систем теплоснабжения – серия КАТ12, водяных и канализационных контуров – серия КАТ50.
Компания Armstrong считается наиболее востребованным производителем автоматических воздухоотводчиков высокого класса во всем мире.
Монтаж
Установка автоматических клапанов для спуска воздуха производится по вертикали на следующих участках отопительной системы:
в группе безопасности нагревательного аппарата;
на коллекторах утепленных полов;
в том случае, когда наивысшей точкой является не батарея, а теплопровод, в него монтируется клапан для спуска газовоздушной смеси;
в нагревательный бойлер при наличии;
на полотенцесушитель;
на гидрострелку.
Также автомат может монтироваться в проблемных участках трубопровода, где образуются П-образные петли.
Как разобрать?
Часто при эксплуатации автоматических воздухоотводчиков случается, что они начинают течь. При этом на клапане игольчатого типа появляются налет и механические отложения. При этом кран закрывается полностью, оттуда вытекает теплоноситель, то есть кран течет. Необходимо демонтировать устройство, разобрать его, мягким инструментом почистить саму иглу, седло и другие разобранные детали. При хорошей очистке можно не знать подобных проблем до следующего образования осадков. Для сборки воздухоотводчика рекомендуется использовать ФУМ-ленту в качестве уплотнительного соединения резьбы, а корпус закручивается вручную.
Советы и рекомендации
Самый первый и важный совет специалистов: не приобретать автоматические воздухоотводчики китайского производства.
В результате экономии может произойти следующее:
пропуск теплового агента вместе с газовоздушной средой, что приводит к образованию подтеков на корпусе устройства и понижению давления;
преждевременный выход из строя некачественного воздухоотводчика;
быстрая изнашиваемость внутреннего поплавка клапана под воздействием воды.
Рекомендации по выбору автоматических кранов для спуска газа:
в том случае, если дома проживают дети, необходимо отдать предпочтение ручным кранам под отвертку, так как малыш может добраться до ручки, открыть кран и обжечься горячей водой;
в первую очередь следует обратить внимание на модели с отсекающим краном, который позволит при необходимости быстро демонтировать элемент для ремонта или замены;
для защиты от коррозионного воздействия можно выбрать модели с анодированным покрытием, на процесс эксплуатации оно не оказывает никакого влияния;
существуют модели с дополнительными функциями, позволяющими улучшить качество отопления, поэтому при возможности необходимо выбрать воздухоотводчик, улавливающий воздушные пузырьки.
К наиболее важным недостаткам воздухоотводчиков автоматического типа относится их требовательность к качеству теплового агента. Вследствие использования грязного теплового носителя происходит забивание воздухоотводного отверстия. В результате выпускной клапан будет закрываться неплотно. Поэтому рекомендуется почаще разбирать кран и очищать от скопившейся грязи. Также частой проблемой автоматических поплавковых кранов является утечка в районе резьбы между крышкой и корпусом. Это происходит вследствие разрыва уплотнительных колец, расположенных между ними. Кольца следует заменять на новые.
Поскольку автоматический поплавковый кран является устройством частой эксплуатации, его необходимо часто разбирать и подвергать тщательной очистке во избежание возможных утечек теплоносителя. Это можно сделать без опорожнения системы и уменьшения давления. Для этих целей в продаже имеются отсечные клапана. Данное устройство необходимо смонтировать под воздухоотводчик. Кран будет надавливать на рычаг, при этом мембрана проседает и контактирует с общей системой. При демонтаже воздухоотводчика отсечной клапан будет закрывать отверстие.
О том, как работает автоматический воздухоотводчики, смотрите в следующем видео.
Ручные и автоматические воздухоотводчики для систем отопления: принцип работы
Каждый год перед отопительным сезоном коммунальные службы извещают граждан, живущих в квартирах многоэтажек о том, что необходимо спустить воздух из системы обогрева. Причинами формирования воздуха в системе обогрева являются такие факторы, как выделение водорода в процессе химических реакций, а также проведение ремонтных работ, в результате чего из системы сливается вода. Для удаления воздуха применяются специальные устройства — воздухоотводчики.

Воздухоотводчики систем отопления ещё называют клапанами сброса воздуха, без которых обеспечить нормальное функционирование системы обогрева невозможно.
Воздух в системе отопления: причины возникновения
В систему отопления воздух попадает посредством ряда следующих причин:
заполнение магистрали водой, в результате чего образуются места скопления воздуха;
нарушение качества уплотнительных устройств;
коррозионные процессы, протекающие внутри трубопроводов;
неправильное выполнение монтажных работ.
Основная причина, почему нужно удалять воздух из системы отопления заключается в том, что кислород способствует созданию воздушных пробок. Эти пробки способствуют снижению давления, а также уменьшают скорость циркуляции теплоносителя. Если не спускать воздушную смесь в радиаторах обогрева, то может наблюдаться такой процесс, как отсутствие нагрева секций батарей.
Какие виды воздухоотводчиков бывают
Воздушники подразделяются на две разновидности:
ручные;
автоматические.
Ручные изделия предназначаются для спуска воздуха посредством вмешательства человека. Для этого работники коммунальных служб либо самостоятельно обходят все квартиры для проведения таковых манипуляций, либо же сообщают жильцам дома. Автоматические воздухоотводчики для системы отопления не требуют вмешательства человека, поэтому они спускают кислород самостоятельно. Стоимость таковых устройств в несколько раз выше, чем ручных, поэтому коммунальные службы не способны обеспечить все квартиры многоэтажек автоматическими воздушниками.
Автоматические воздушники монтируются в местах, где высока вероятность формирования воздушной пробки. Местами размещения таковых устройств являются отопительные радиаторы.
Чем грозит отсутствие воздушников
Воздухоотводчики используются не только в сетях обогрева многоэтажных домов, но и частных. Каждый радиатор оснащается воздухоотводчиком, который зачастую представлен в виде ручного типа.
Воздух внутри системы отопления затрудняет циркулирование теплового носителя, что отрицательно отражается на обогреве помещений. Если своевременно не спускать воздух из системы, то при нагревании теплоносителя создаётся вибрация. Это явление в итоге может привести к физическому повреждению контуров отопительной сети. Основными местами повреждений являются места присоединения отопительных радиаторов, а также сварочные или спаечные швы.
Если в контуре из металлотруб отсутствует воздух, то внутренние стенки трубопроводов не подвергаются коррозии, в отличие от тех случаев, когда в системе имеется кислород. При ржавлении внутренних стенок трубопроводов происходит не только снижение срока эксплуатации, но ещё и засорение теплоносителя. Спуск или стравливание воздуха является обязательным условием, так как жильцы домов и квартир, которые проигнорировали провести такую процедуру самостоятельно, могут остаться без тепла.
Особенности функционирования ручных спускных устройств
Конструкция простейшего ручного воздушника представлена на схеме ниже.

Этот воздушник называется краном Маевского, принцип функционирования которого очень прост. Устройство имеет два отверстия, которые перекрываются резьбовым элементом. При вывинчивании резьбового элемента происходит спуск воздуха, который выталкивается через отверстие 2 мм на схеме выше, и выходит наружу из системы через второе отверстие.
Для спуска воздуха из системы, достаточно сделать 2-4 оборота винтом, после чего под давлением теплового носителя воздух будет стремиться выйти сквозь отверстия. Узнать о том, что из системы спущен весь воздух можно по возникновению воды, которая вытекает из отверстия. Как только будет течь плотная струя воды из отверстия, нужно завинчивать винт до упора. Современные краны Маевского представлены в виде различных видов: под ключ, с рукоятками и даже под отвёртку. На фото ниже представлен перечень таковых видов.

Ручной воздушный клапан в системе отопления представляет собой идеальное устройство, которое безотказно функционирует на протяжении длительного промежутка времени. Надёжность данного устройства обусловлена отсутствием движущихся деталей, которые с течением времени подвергаются засорению, коррозии и выходу из строя. Это присуще для изделий автоматического типа отвода воздуха.
Часто вместо ручных краников Маевского хозяева квартир устанавливают дренажные спускные краны. Устанавливать их можно временно, но не постоянно, так как они не предназначены для установки на радиаторы. При выходе из строя таковых изделий их будет очень сложно заменить в момент отопительного сезона.

Как функционирует автоматический воздухоотводчик
Разберёмся, как работает автоматический воздухоотводчик, стоимость которого в 2-3 раза превышает ручные устройства. Такие изделия оснащены клапанами сброса воздуха, которые функционируют без вмешательства со стороны. Конструкция изделия представляет собой вертикальный бочонок, имеющий резьбовой способ подсоединения ½ дюйма. Корпус изделия изготовлен из латуни, а внутри устройства находится пластиковый поплавок. Этот поплавок соединяется с пружинным клапаном сброса воздуха и крышкой.
Автоматы-воздушники для выпуска воздуха имеют резьбу размером ½ и 3/8 дюйма. Последний вариант попадается редко.

Принцип работы автоматического воздушного клапана заключается в выполнении таковых задач:
При отсутствии воздуха в системе камера устройства заполнена водой, которая прижимает поплавок к верхней части. При этом подпружиненный клапан находится в закрытом положении.
Когда в систему попадает воздух, то давление снижается, поэтому поплавок опускается.
При снижении давления до определённого значения масса поплавкового устройства преодолеет пружину, что приведёт к открытию клапана.
Посредством избыточного давления будет вытеснен воздух из контура, после чего клапан вновь перекроется.

На схеме подробно показано, как функционирует автоматический воздухоотводчик. Преимуществом такого изделия является полное отсутствие вытекания воды, так как устройство оставляет некоторую часть смеси воздуха внутри, которая не влияет отрицательно на работу отопительной сети.
В зависимости от вида подсоединения автоматические воздушники бывают прямыми и угловыми. На фото выше представлен угловой воздушник с жиклёром в верхней части. На прямых устройствах такой жиклёр располагается на боковой части. Отличаются между собой изделия не только конструктивно, но ещё и технологически. Клапан с боковым выходом является более надёжным, но при этом он хуже накапливает воздух, чем устройство с вертикальный выпуском.

Автоматические клапаны сброса воздуха из системы отопления постоянно модернизируются, так как производители стремятся сделать их более совершенными. При этом они дополняются различными функциями:
Исключение возникновения гидроударов, чему способствует специальная пластина внутри изделия.
Улавливание самых мелких пузырьков, что достигается при помощи двух горизонтально расположенных штуцеров. В нижней части имеется специальная камера — наполнитель, в которой скапливаются все пузырьки кислорода.
Наличие такой функции, как способность снять изделие для его очистки или диагностики. Для таких целей предусмотрена установка специального отсечного крана. При выкручивании клапанного устройства, происходит выпрямлении пружины, тем самым шайба с кольцом уплотнения перекрывает проход.
Разновидности автоматических устройств постоянно увеличиваются, в отличие от ручных изделий. Однако обязательным условием, которое должно соблюдаться обеими вариантами воздухоотводчиков — это удаление воздуха из системы отопления.
Несмотря на преимущества автоматических спускников, ручные ничуть не уступают им, так как они требуют вмешательства человека не более 1 раза в год перед отопительным сезоном. Достаточно один раз спустить с каждого радиатора воздух, чтобы позабыть о такой потребности на целый год.
Монтаж предохранительных клапанов
Где же выполняется монтаж автоматических и ручных спускников воздуха. Все радиаторы имеет соответствующие места для установки таковых изделий, причём не важно, какого вида они будут: ручные или автомат. Ручные изделия устанавливаются по одной единице на каждый радиатор. Обычно они размещаются в верхней точке батареи, отдалённой от подающего трубопровода.
Автоматические устройства размещаются не только на радиаторах, но ещё и в таких точках:
Группа безопасности котла, который подключён к системе закрытого типа.
На коллекторах тёплого пола.
На трубопроводе, если он имеет высокую точку.
В буферную ёмкость и бойлер косвенного нагревателя.
На змеевиках полотенцесушителей.
На разветвитель контуров.
Кроме того, обязательно устанавливаются автоматические устройства там, где имеются проблемные места тепловых сетей. Если трубопровод делает П-образную петлю, то в этих местах скапливается воздух, который нужно стравливать при помощи спускников.

Напрямую в трубопровод врезаются исключительно автоматические выпускники, но не ручные. Кран Маевского не способен улавливать пузырьки воздуха, так как не имеет соответствующей камеры, поэтому они предназначены для установки на теплообменниках.
Зная, куда ставить автоматические выпускники воздуха, можно провести проверку правильности расположения данных изделий. Если в вашей системе установлен кран Маевского на трубопроводе, то такое его размещение является не верным. Если размер автоматического устройства портит дизайнерский вид радиатора и комнаты в целом, то можно заменить их на специальные мини-выпускники.

Особенности выбора воздухоотводчиков
С чего начать выбор автоматического воздушника, знает далеко не каждый. Чтобы изделие служило долго и безотказно, рекомендуется покупать изделия европейского или отечественного производства, но не китайские дешёвые подделки. Покупка дешёвого автоматического выпускника может стать причиной развития таковых неблагоприятных последствий:
Пропускание не только воздуха, но и теплоносителя через клапан. При этом будет обнаруживаться лужа воды под радиаторами или в местах установки воздухоотводчиков.
Заклинивание изделие, поэтому он не будет работать.
Быстрый приход в негодность.
Предохранительные клапаны автоматического типа хотя и имеют меньший срок службы, чем ручные, но при этом они должны безотказно служить не менее 10 лет. Ручные изделия имеют срок службы свыше 15 лет, поэтому вместо покупки дешёвого автомата лучше отдать предпочтение ручному устройству. Это позволит выиграть не только в плане экономии, но ещё и не будет проблем со спуском воздуха.
Чтобы выбрать уран Маевского хорошего качества, нужно обратить внимание на следующие критерии:
Наличие рукоятки, что позволит удобно открыть кран для спуска воздуха. Недостатком кранов с рукоятками является доступ к ним детей, которые вполне способны его открыть. Установка таких выпускников с рукоятками уместна только в труднодоступных местах, в остальных случаях рекомендуется монтировать обычные изделия под ключ или отвёртку.
Чтобы не потерять специальный ключ для спуска воздуха, его следует располагать на стене рядом с радиатором. Это позволит не потерять ключ, а также всегда оперативно спустить воздух.
Покупать изделия с анодированным покрытием. Это напыление позволяет защитить металл от появления окислительных процессов.
Если позволяет бюджет, можно приобрести изделие, которое способно улавливать пузырьки воздуха. Однако такие ручные выпускники не сильно отличаются по стоимости с автоматическими воздухоотводчиками.
Чтобы не ошибиться с выбором, нужно обратить внимание на фирму-производителя. В зависимости от бренда сантехнического и отопительного оборудования, будет отличаться не только качество, но и стоимость. Кроме того, если используется закрытая система отопления, то нужно обращать внимание на технические параметры устройств, в частности, рабочее давление.
Воздухоотводчик: автоматический, ручной, кран «Маевского»
В некоторых случаях в отопительной системе скапливается воздух. Для открытых систем (с расширительными бачками открытого типа) это не проблема — он выходит сам, а для систем закрытых необходимо его удалять. Так как открытых систем становится все меньше — они считаются менее стабильными — то устройства для отведения воздуха стали неотъемлемой частью современного отопления. Сегодня есть как автоматические, так и ручные модели. Бывают разных конструкций, подсоединительных размеров, изготавливаются из разных материалов. Но функция у них одна — удалять газы из системы отопления.
В нормально спроектированных системах воздух появляется редко. В основном после заполнения или подпитки. При не совсем удачной компоновке подсос происходит постоянно. Чем грозит большое его содержание в системе? Самый неприятный момент — в этом случае активизируется коррозия, металлические компоненты системы быстро ржавеют и выходят из строя. Вторая проблема: повышенный уровень шумов. И третья — образуются воздушные пробки. Потому в каждой системе в самой высокой точке устанавливают автоматические воздухоотводчики.

Это радиаторный автоматический воздухоотводчик. Он лишь немного больше крана «Маевского», стоит порядка 2$, зато отводит газы сам
Чаще всего газы скапливаются в верхушках радиаторов. Тогда в нем ухудшается циркуляция теплоносителя. А это приводит к тому, что греется батарея только частично (какая часть остается холодной зависит от типа подключения). Потому в каждом отопительном приборе (радиаторе, регистре или полотенцесушителе) устанавливают ручные воздухоотводчики. В нашей стране чаще всего ставят кран «Маевского».
Почему на радиаторы ставят ручные модели? Они занимают меньше места и стоят дешевле. Но есть современные специальные модификации автоматических устройств, которые по размерам только чуть больше. Стоят они дороже (устройство сложнее), но воздух отводится сам.
Где устанавливают радиаторные воздухоотводчики? В свободном от труб верхнем коллекторе радиатора.
На какие радиаторы необходимо устанавливать газоотводчики
Обязательна установка на алюминиевых батареях. При контакте алюминия с теплоносителем вода разлагается на составляющие, одна из которых — водород. Потому в таких отопительных приборах отводить газы обязательно.
Желательна установка и на частично биметаллических радиаторах. В них площадь контакта алюминия с теплоносителем сильно уменьшена, но все равно присутствует. Потому и установка крана «Маевского» желательна.

Это прямой и угловой автоматический воздухоотводчик. Их тоже можно ставить на радиаторы, только «пимпочка» должна смотреть вверх
Полностью биметаллические радиаторы более безопасны в этом плане: вся сердцевина у них из стали. Но многие производители в рекомендациях по установке требуют наличия подобного устройства.
Неэффективны эти устройства на чугунных радиаторах старых форм. В них удаление воздуха возможно только вместе с достаточно большим количеством теплоносителя. А эти приборы (и ручные, и автоматические) к этому не приспособлены. В этом случае для стравливания воздуха ставят стандартные или шаровые краны.
С трубчатыми радиаторами и регистрами дело обстоит примерно также, как и для чугунных: эффективно работают только краны. Потому ставить на них воздухоотводчики смысла нет.

Это — игольчатый воздухоотводящий клапан, или кран «Маевского»
На стальные панельные радиаторы установка кранов «Маевского» обязательна. Дело в том, что проходы для циркуляции теплоносителя имеют небольшой диаметр. И если образуется воздушная пробка, движение теплоносителя заблокируется. Он полностью или частично перестанет греться. Удалить пробку можно лишь слив большую часть теплоносителя и заполнив ее снова. Потому чаще всего панельные радиаторы прямо с завода идут с воздухоспускными клапанами.
Виды и технические характеристики
По способу отведения эти устройства бывают двух типов:
ручные;
автоматические.
Изготавливают их с разными диаметрами. Самые распространенные это 1/2” и 3/4” (полдюйма и три четверти дюйма). В природе существуют еще 1/8”, 1/4” и 3/8”, но в наших системах они не используются. Чаще всего используется модификации и полудюймовым диаметром 1/2”, в другой системе единиц он называется еще ДУ 15. В этом случае число 15 — это обозначение подсоединительного размера в миллиметрах.

Ручное и автоматическое устройство для отвода газов из отопительной системы
Кроме диаметров важны еще такие параметры:
Рабочее давление. В большинстве моделей он 10 атм, есть устройства, рассчитанные на работу при 16 атм.
Тип рабочей среды. Есть воздушные клапаны, есть работающие с жидкостями. В системах отопления используются работающие жидкостям или универсальные (и воздух и жидкость).
Температура рабочей среды. Чаще встречаются с рабочей температурой 100 ^oC — 110 ^oC. Бывают, работающие до 150^oC.
Тип резьбы: наружная или внутренняя.
Эти технические характеристики воздухоотоводчиков нужно подбирать под существующий тип системы. Для индивидуальных систем отопления подойдут любые, а вот подбирая устройства для радиаторов, запитанных от централизованных систем, нужно знать и давление, и температуру именно для вашего дома (узнайте в ЖЭУ, ДЭЗ, ЖЭК и т.п.).
Принцип работы автоматического воздухоотводчика
Конструкции этих устройств могут меняться, но принцип действия остается один. Устройство, представляет собой полый цилиндр, который состоит из двух частей — верхней и нижней. Между собой они соединяются при помощи резьбы, герметичность обеспечивается резиновым (силиконовым) уплотнительным кольцом. В верхней части есть небольшой полый выступ цилиндрической формы. Через этот выступ и выходит из системы воздух. На нем имеется резьба, на которую накручивается пластиковая (полипропиленовая) крышка. Этой крышкой можно при желании прекратить стравливание воздуха (закрутить ее).

Одно из устройств — просто и эффективно
Работа автоматического воздушного клапана основана на плавучести размещенного внутри поплавка. Поплавок соединен со стержнем, который воздействует на подпружиненный золотник, перекрывающий выпускное отверстие. Если воздуха в системе нет, корпус воздухоотводчика заполнен теплоносителем, поплавок поднялся вверх. В таком положении стержень подпирает золотник, и воздух не выходит (и не заходит). При появлении в системе воздуха, теплоноситель понемногу вытесняется, поплавок опускается вниз. Стержень не так сильно давит на золотник, и пружина открывает выпускное отверстие. Скопившийся газ выходит, в корпус снова набирается теплоноситель, клапан закрывается.

Одна из моделей с более сложным подпружиненным механизмом выпуска воздуха
В устройствах разных фирм механизм воздействия на золотник бывает разным, но принцип при этом неизменен: поплавок внизу, клапан закрыт, поднялся — открыт. Принцип действия одной из модификаций продемонстрирован в видео.
Виды автоматических воздухоотводчиков и их установка
Эти клапаны могут быть прямыми или угловыми, есть специальные модели для радиаторов. На батареи чаще устанавливаются специализированные или угловые модификации. Они вкручиваются в коллектор радиатора (если позволяет диаметр) или устанавливаются через переходник.
Вне зависимости от вида устанавливать устройство нужно так, чтобы выпускное отверстие (колпачок) было направлено вверх. Есть два способа монтажа:
вкрутить напрямую в резьбу соответствующего размера;
сначала поставить отсечной клапан, а потом в него закрутить воздухоотодчик.
Отсечной клапан — маленькое устройство. Но он дает возможность снимать воздухоотводчик на работающей системе
Отсечной клапан имеет внутри подпружиненную прокладку, которая в отпущенном состоянии перекрывает теплоноситель. При установке воздухоотводчика клапан отдавливается вниз, открывая доступ к системе. Это нехитрое устройство очень желательно ставить в системах централизованного отопления. Оно позволяет без останова и слива системы снимать воздухоотводчики. А снимать их придется для чистки. В общих системах теплоноситель имеет много примесей, которые оседают и забивают золотник и подпирающий его механизм. Если грязи набирается много, через выпускное отверстие начинает проходить теплоноситель. Это означает, что пришла пора разбирать его и чистить. Вот тут и выручает отсечной клапан. С ним вы просто выкручиваете устройство для отвода воздуха, пружина освобождается и запирает отверстие прокладкой.
При установке автоматического воздухоотводчика есть несколько правил:
Использовать обычный гаечный ключ. Разводной ключ использовать нельзя: сложно контролировать прилагаемое усилие.
Держаться за шестигранник, расположенный под цилиндром. За корпус держаться нельзя: можно сломать.
Еще один тип автоматического клапана для отвода воздуха
Немного о ценах. Она имеет значительный разброс и зависит от производителя, диаметра подключения (полудюймовые примерно на 10-15% дороже), а также от использованного материала. Самые дешевые модели стоят около 5$, самые дорогие — 15$. Но в разных магазинах цены на одни и те же модели могут сильно отличаться. К примеру, автоматический воздухоотводчик Danfoss ДУ 15 можете купить и за 7,63$, и за 11,5$. Но, конечно нужно внимательно смотреть, чтобы не купить подделку. Особенно опасно это с известными фирмами: Danfoss (Данфос), Wind (Винд) или Valtec (Валтэк).
Приведем также цены на запорные клапана. Разброс тоже есть, но не столь существенный: от 1,1$ до 1.8$.
Ручной способ удалить воздух в батареях
И все же чаще на радиаторы ставят ручные модели. И самый распространенный из них — кран «Маевского». Это небольшое, простое и эффективное устройство. Называют его еще игольчатый воздухоотводящий клапан.
Представляет собой металлическую шайбу с нанесенной по окружности резьбой. В шайбе проделано сквозное конусообразное отверстие с резьбой. Диаметр отверстия очень небольшой. С одной стороны 1-1,5 мм (в сторону радиатора) и около 5 мм с другой.

Схема крана «Маевского»
В отверстие вкручивается запорный цилиндр, на котором также нанесена резьба. В закрытом состоянии он перекрывает поток теплоносителя полностью. Выкручивания цилиндр, конус поднимают, отверстие открывается. Если в радиаторе скопились газы, они выходят. Если газов нет, выходит теплоноситель. Но его не может быть много: в дырку диаметром 1 мм много не вытечет.
В некоторых моделях к корпусу прикреплен пластиковый диск со спускным отверстием (диаметр тоже около 1 мм). Этот диск свободно оборачивается вокруг горизонтальной оси, что позволяет установить спускное отверстие в удобное положение.
Как пользоваться краном «Маевского»
Если у вас собрался воздух в радиаторе отопления, нужно взять специальный ключ (небольшой кусочек пластика, который идет в каждом комплекте) или обычную отвертку. Вставить ее в прорезь на диске воздухоотводчика, и повернуть ее на один/два оборота против часовой стрелки. При этом послышится шипение — это через небольшое отверстие рядом с диском начинает выходить воздух. Постепенно вместе с воздухом начинает выходить вода (струйка очень тоненькая, не пугайтесь). Когда струйка станет сплошной, закрываете кран, повернув ключ (отвертку) в обратном направлении.
Эта процедура нужна обычно при пуске системы, и время-от времени на протяжении года. После окончания отопительного сезона проверять наличие газов нужно тоже — теплоноситель сливать запрещено, так как «на сухую» очень быстро корродирует внутренняя поверхность радиатора. А так как теплоноситель остается в радиаторе, то и реакции продолжают происходить. Что можно сделать, чтобы не забыть стравливать воздух, это после отключения батарей немного провернуть кран. Тогда останется маленькое отверстие, через которое без давления вода (теплоноситель) течь не будет, а газы понемногу будут стравливаться.
Другой вариант ручного воздухоотводчика
Этот клапан производят те же фирмы, что и автоматические. Тут тоже присутствует конус, но конструкция устройства несколько иная. Кроме того имеется ручка. Ей, конечно, удобнее пользоваться, чем ключом. Принцип действия аналогичен: поворачиваете в одну сторону, конус отходит от отверстия, воздух выходит. Провернули в противоположном направлении, закрыли отверстие.

Это еще один ручной воздухоотводчик. Тут тоде присутствует запорный конус, но немного другой формы
Немного о ценах. Цена крана «Маевского» 1,2-1,5 $, ручные клапана другого типа — от 2$. Сколько стоить может самый дорогой, сказать сложно, но есть модели «под старину», которые предлагают купить за 20$.
Как установить ручные модели
Кран «Маевского» вкручивается в переходник. Обычно проблем с подбором диаметров не возникает, так как это устройство идет в монтажном комплекте для радиаторов. Только при сборке нужно помнить, что если ставить будете на радиатор слева, нужно сначала в переходник вкрутить воздухоотводчик, подтянуть резьбу (обычным ключом, не прилагая чрезмерных усилий). После этого можно сборку вкручивать в коллектор. Вся установка.
Другой вариант ручного устройства устанавливается не сложнее. Процесс такой же, как при монтаже автоматического. В этом случае также желательна установка в паре с отсечным клапаном (кран «Маевского» без останова системы не снять). Если монтируете с клапаном, в переходник из монтажного набора вкручиваете именно клапан. Затем эту сборку устанавливаете на радиатор. А потом можно в установленный клапан вкрутить воздухоотводчик.
Иногда для обеспечения герметичности на резьбу накручивают подмотку. Только много ее мотать не нужно, и краску использовать нельзя. Лучше взять немного герметика (можно только герметик).
Как устанавливается кран «Маевского» продемонстрировано в видео.
Итоги
В правильно спроектированных системах для отвода воздуха из радиаторов вполне достаточно установить ручные водухоотводчики. Если же газы скапливаются регулярно, проще установить автоматические устройства, и не проверять постоянно греют ли батареи, или пора стравливать скопившиеся газы.
Воздухоотводчик – незаметный труженик отопительной системы
Любая инженерная система состоит из большого количества деталей, узлов, оборудования. Каждый элемент, будь то котел или же обычный воздухоотводчик, выполняет свою функцию, в итоге влияющую на общую надежность и долговечность системы. О таком простом на первый взгляд устройстве, как воздухоотводчик, и пойдет речь.
Воздух и прочие газы могут присутствовать в потоке теплоносителя по разным причинам. Попадают они в трубопроводы при первичном заполнении системы, в результате подсоса воздуха в процессе эксплуатации неправильно спроектированной системы, при подпитке системы, при ее частичном осушении и т.д.
С повышением температуры воды, при замедлении скорости течения жидкости, а также при снижении давления растворимость воздуха в воде снижается, что приводит к его усиленному выделению. Выделившийся из потока воздух устремляется в верхние точки участка системы. Именно поэтому воздушные пробки образуются в коллекторах, отопительных приборах и П-образных участках.
Чем же опасно присутствие воздуха? Наличие воздуха в системе отопления ведет к коррозии металлических элементов отопительных приборов, арматуры и оборудования, вызывает появление шумов и воздушных пробок, препятствующих правильному функционированию систем. Коррозия – и опаснейший процесс, т.к. часть элементов от нее разрушается, а элементы, устойчивые к коррозии, перестают нормально функционировать. Вред несет не только сама коррозия, но и ее продукты, которые распространяются по всей системе.

Рис. 1. Коррозия стальных труб
Кого оставят равнодушным куски демонтированных трубопроводов (рис. 1) или приборов отопления? Как правило, это производитнеизгладимые впечатления на обывателей, в глазах которых застывает вопрос: «Акак вообще что-то работало?!».
Завоздушивание котлов и бойлеров может привести к разрыву их корпуса. Присутствие воздуха в приборах отопления снижает их фактическую теплоотдачу. Несмотря на высокую температуру в подающих трубопроводах, завоздушенные радиаторы и конвекторы остаются холодными. С такой ситуацией сталкивался почти каждый из нас. Помимо воздуха в теплоносителе могут присутствовать и другие газы: например водород, который может выделяться в системах с алюминиевыми радиаторами при повышенной щелочности теплоносителя. Опасны воздушные пробки и для циркуляционных насосов. Для того чтобы избежать проблем с завоздушиванием и используются воздухоотводчики.
По принципу работы воздухоотводчики подразделяются на два типа: ручной (рис. 2) и автоматический (рис. 3). Ручной воздухоотводчик, чаще именуемый «кран Маевского», в основном применяется для удаления газов из верхних точек приборов отопления или полотенцесушителей. В среде сантехников бытует также и не всем известное общее название устройств для отвода воздуха – «вантуз» (от фр. ventouse, ветреный). Однако при постановке ударения на первый слог – «вантуз», мы получаем совершенно другое устройство.
Рис. 2. Кран Маевского (R.400)
Рис. 3. Автоматический воздухоотводчик VALTEC VT.502
Кроме перечисленных, существуют еще специальные радиаторные воздухоотводчики (рис. 4), также относящиеся к автоматическим.
Рис. 4. Радиаторный автоматический воздухоотводчик VALTEC VT.501
При монтаже отопительной системы воздухоотводчик устанавливается в верхней точке системы. Зачастую приходится его располагать под самымпотолком. В стандартных конструкциях выход золотника располагается сверху устройства (рис. 5), что порой затрудняет его монтаж и обслуживание в условиях стесненного пространства. Но это не относится к воздухоотводчику VT.502 (рис. 3). Компания VALTEC уделяет особое внимание адаптации
При заполнении системы выпуск воздуха должен осуществляться через шаровые или дренажные краны. Использование для таких целей автоматических воздухоотводчиков недопустимо, т.к. пропускная способность этих изделий не рассчитана на пропуск больших расходов воздуха. Открытие воздухоотводчика при заполнении системы может вывести его из строя.оборудования к российским условиям эксплуатации, активно участвует в диалоге с профессиональными сантехниками. Поэтому золотник воздухоотводчика VT.502 расположен сбоку корпуса (рис. 3, 6), что обеспечивает возможность монтажа и эксплуатации воздухоотводчика под самым перекрытием.
Автоматический воздухоотводчик VT.502 может использоваться в системах, транспортирующих жидкие среды, не агрессивные к материалам изделия. Для систем отопления чаще всего это вода, реже – растворы пропиленгликоля и этиленгликоля.Следует обратить внимание, что допустимо только вертикальное монтажное положение автоматических воздухоотводчиков (за исключением горизонтальнорасполагаемого радиаторного воздухоотводчика с рис. 4).
Традиционные автоматические воздухоотводчики имеют следующую конструкцию (рис. 5): латунный корпус 10, внутри которого свободноперемещается полый пластиковый поплавок 9. Поплавок шарнирно связан с коромыслом 15. На конце коромысла находится эластомерный золотник 3, фиксируемый обоймой 1, подпружиненной пружиной 2. При отсутствии воздуха в корпусе воздухоотводчика поплавок находится в крайнем верхнем положении, и золотник перекрывает отверстие воздушного штуцера 5.
Рис. 5. Конструкция рычажного воздухоотводчика
В отличие от стандартных автоматических воздухоотводчиков, VALTEC VT.502 имеет более совершенную конструкцию, благодаря которой уменьшено количество деталей и отсутствуют шарнирные сопряжения деталей. Такое решение обеспечивают высокую надежность и продлевают срок службы устройства. Воздухоотводчик VT.502 (рис. 6) состоит из двух латунных (CW617N) никелированных полукорпусов 1 и 2, соединенных между собою на резьбе суплотнительным кольцом из EPDM 10.Внутри корпуса свободно перемещается полипропиленовый поплавок 3, который своей скобой воздействует на держатель золотника 5, выполненный из нейлона. Золотник 6 с держателем 5 при помощи пружинной связи 7 (материал – нержавеющая сталь марки AISI306) связан с жиклером 4 (нейлон).При накоплении воздуха или газа в верхней части полукорпуса 2 поплавок 3 опускается, воздействуя на держатель 5. При этом золотник 6 открывает калиброванное (1,5 мм) отверстие жиклера 4. Благодаря избыточному давлению транспортируемой среды воздух или другие газы, скопившиеся в верхней части воздухоотводчика, удаляются наружу по каналу жиклера 4. Пробка 9 при поставке находится в закрытомположении, чтобы пыль и грязь не могли проникнуть в корпус. Уплотнительное кольцо на присоединительном патрубке позволяет монтировать воздухоотводчик без дополнительных герметизирующих материалов.
Рис. 6. Конструкция воздухоотводчика VT.502
Принцип работы устройства выпуска газовой среды у автоматического воздухоотводчика чем-то напоминает хорошо известный колесный ниппель (автомобильный, велосипедный). Нажали на золотник – пошел воздух, отпустили – клапан закрылся. Только в случае с ниппелем удаление излишнего газаосуществляется вручную, а в случае с воздухоотводчиком – автоматически, за счет механического воздействия скобы закрепленной на поплавке. Воздушно-газовая среда сама себя выпускает на свободу. Несмотря на простоту устройства, воздухоотводчики требуют периодического обслуживания. Пыль и грязь, попавшие в систему до заполнения, в процессеэксплуатации могут вызвать засорение запорного механизма жиклера и, как следствие, подтекание теплоносителя. Порой даже правильное заполнение системычерез дренажные краны не гарантирует отсутствие механических частиц. Поэтому часто можно услышать из уст сантехника выражение: «воздухоотводчик сопливит», т.е. устройство подтекает, и, по сути, нужно его снимать для обслуживания или менять на новое, а это потребует слива теплоносителя из системы, что очень трудоемко.Но и для этой проблемы у компании VALTEC есть решение – отсекающий клапан VT.539 (рис. 7). Клапан обеспечивает возможность установки и демонтажа автоматического воздухоотводчика без осушения системы. Состоит клапан изникелированного латунного корпуса, пластикового золотника и уплотнительного кольца. В верхнем положении золотник удерживается пружиной из нержавеющейстали, а при накручивании воздухоотводчика пружина сжимается, открывая тем самым клапан.
Рис. 7. Клапан отсекающий VALTEC VT.539
Воздухоотводчик, как предохранительный клапан или расширительный бак, является важным элементом безопасности системы, поэтому отего правильного выбора, монтажа и последующей эксплуатации зависит общая надежность системы отопления. Важно отметить, что компания VALTEC использует для производства только высококачественное сырье и передовое оборудование.Продукция постоянно дорабатывается и совершенствуются благодаря профессионалам, развитию технологий и обратной связи с конечными потребителями, сантехниками и, конечно, с монтажными проектными и строительными организациями.
Автор: Д.С. Овсов
© Правообладатель ООО «Веста Регионы», 2010
Все авторские права защищены. При копировании статьи ссылка на правообладателя и/или на сайт www.valtec.ru обязательна.
Глава 12: Отопление, кондиционирование и вентиляция | Справочное руководство по здоровому жилищу
Загрузить версию руководства для Adobe Acrobat Cdc-pdf [PDF — 6,65 МБ]
«Наш климат нагревается быстрее, чем когда-либо ранее».
Д. Джеймс Бейкер
Администратор NOAA, 1993–2004 гг.
Введение
Приведенные ниже цитаты являются серьезным уроком о том, что жилье должно обеспечивать защиту как от жары, так и от холода.
«Число погибших от аномальной жары во Франции достигло 14 802: число погибших во Франции в результате сильной жары в августе достигло почти 15 000, согласно отчету, опубликованному в четверг по заказу правительства, что превышает предыдущий показатель более чем на 3000». USA Today, 25 сентября 2003 г.
«В исследовании аномальной жары в Чикаго в 1995 г. наибольшему риску смерти от жары подвергались люди с заболеваниями, которые были социально изолированы и не имели доступа к кондиционированию воздуха». Центры по контролю и профилактике заболеваний, Еженедельный отчет о заболеваемости и смертности, 4 июля 2003 г.
«3 смерти связаны с холодом. , Сильный холод, охвативший северо-восток в течение выходных и обледеневший дороги, стал причиной по меньшей мере трех смертей, в том числе человека из Филадельфии, найденного в доме без тепла ». Lexington [Kentucky] Herald Leader, 12 января 2004 г.
«Во многих странах с умеренным климатом уровень смертности в зимний период на 10–25% выше, чем в летний период». Всемирная организация здравоохранения, Сеть фактических данных о здоровье, 1 ноября 2004 г.
В этой главе представлен общий обзор систем отопления и охлаждения в современных домах.Отопление и охлаждение — это вопрос не только комфорта, но и выживания. И очень низкие, и очень высокие температуры могут угрожать здоровью. Чрезмерное воздействие тепла называется тепловым стрессом, а чрезмерное воздействие холода — холодным стрессом.
В очень жаркой среде наиболее серьезным риском для здоровья является тепловой удар. Тепловой удар требует немедленной медицинской помощи и может привести к летальному исходу или необратимым повреждениям. Каждое лето гибнут от теплового удара. Тепловое истощение и обмороки — менее серьезные заболевания.Обычно они не приводят к летальному исходу, но мешают трудоспособности человека.
При очень низких температурах наиболее серьезной проблемой является риск переохлаждения или опасного переохлаждения тела. Еще один серьезный эффект воздействия холода — обморожение или обморожение открытых конечностей, например пальцев рук, ног, носа и мочек ушей. Гипотермия может быть смертельной, если не получить немедленную медицинскую помощь.
Жара и холод опасны тем, что пострадавшие от теплового удара или переохлаждения часто не замечают симптомов.Это означает, что семья, соседи и друзья очень важны для раннего распознавания возникновения заболеваний. Выживание пострадавшего зависит от того, смогут ли другие определить симптомы и обратиться за медицинской помощью. Семья, соседи и друзья должны проявлять особую осторожность во время волн жары или холода, чтобы проверять, не живут ли одни.
Хотя симптомы варьируются от человека к человеку, предупреждающие признаки теплового истощения включают спутанность сознания, обильное и продолжительное потоотделение. Человека следует убрать с огня, охладить и сильно увлажнить.Признаки и симптомы теплового удара включают внезапную и сильную усталость, тошноту, головокружение, учащенный пульс, головокружение, спутанность сознания, бессознательное состояние, чрезвычайно высокую температуру, а также горячую и сухую поверхность кожи. Человека, который выглядит дезориентированным или сбитым с толку, кажется эйфоричным или необъяснимо раздражительным, или страдает недомоганием или симптомами гриппа, следует переместить в прохладное место и немедленно обратиться за медицинской помощью.
Предупреждающие признаки переохлаждения включают тошноту, усталость, головокружение, раздражительность или эйфорию.Люди также испытывают боль в конечностях (например, в руках, ногах, ушах) и сильную дрожь. Людей, у которых проявляются эти симптомы, особенно пожилых и молодых, следует переместить в отапливаемое убежище и при необходимости обратиться за медицинской помощью.
Функция системы отопления, вентиляции и кондиционирования воздуха (HVAC) заключается в обеспечении большего, чем просто здоровье и комфорт человека. Система HVAC производит тепло, холодный воздух и вентиляцию, а также помогает контролировать пыль и влажность, что может привести к неблагоприятным последствиям для здоровья.Переменные, которые необходимо контролировать, — это температура, качество воздуха, движение воздуха и относительная влажность. Температура должна поддерживаться равномерно по всей обогреваемой / охлаждаемой зоне. От пола до потолка температура в помещении колеблется от 6ºF до 10ºF (от -14ºC до -12ºC). Соответствие системы отопления, вентиляции и кондиционирования воздуха и герметичность конструкции или помещения определяют степень личной безопасности и комфорта в жилище.
Газ, электричество, нефть, уголь, древесина и солнечная энергия являются основными источниками энергии для отопления и охлаждения дома.Обычно используются системы отопления паром, горячей водой и горячим воздухом. Инспектор жилищного фонда должен знать различные виды топлива и системы отопления, чтобы иметь возможность определить их соответствие требованиям и безопасность в эксплуатации. Чтобы полностью охватить все аспекты системы отопления и охлаждения, необходимо учитывать всю площадь и физические компоненты системы.
,
Как работают системы отопления и вентиляции автомобилей
Типовая система отопления
В современном автомобиле есть система вентиляции, которая обеспечивает постоянный приток свежего воздуха, при необходимости подогреваемого.
Современные автомобили рассчитаны на постоянный приток свежего воздуха, который сохраняет внутри приятную атмосферу даже при закрытых окнах. Поступающий воздух может нагреваться двигатель чтобы окна не запотели, а в салоне автомобиля поддерживалась заданная температура.
Расход воздуха
Воздух поступает в большой воздуховод в передней части автомобиля, расположенный так, чтобы при движении автомобиля точка входа находилась в зоне высокого давления, и воздух нагнетается внутрь. Оттуда он поступает в обогреватель, который при необходимости нагревает его. , Еще одна распространенная точка входа — решетки в верхней части капота.
Воздух попадает в салон автомобиля через передние проемы для ног и через вентиляционные отверстия панель приборов , Вентиляционные отверстия можно отрегулировать так, чтобы они смотрели на лица пассажиров на передних сиденьях.
В некоторых автомобилях есть воздуховоды, ведущие к задним сиденьям.
Прорези в выступе в нижней части ветрового стекла — а в более поздних автомобилях — перед передними боковыми окнами — позволяют обдувать стекло потоком теплого воздуха, предотвращая запотевание.
На более поздних автомобилях все точки входа имеют откидные створки, которые можно открывать и закрывать по мере необходимости.
В задней части имеются выходные отверстия для выхода наружу. Они находятся в зоне низкого давление когда автомобиль движется, и таким образом вытяжной воздух, обеспечивая постоянный поток.
Обогреватель
В автомобиле с водяным охлаждением в корпусе отопителя находится матрица — небольшая радиатор — забирает горячую воду из двигатель через шланг ,
Поступающий воздух проходит через водяную матрицу и нагревается.
Также есть электрический поклонник , который можно включить для продувки системы воздухом, когда автомобиль неподвижен, или когда требуется дополнительная вентиляция.
Вентилятор можно настроить для работы с разной скоростью в зависимости от потребности.
Два метода контроля температуры

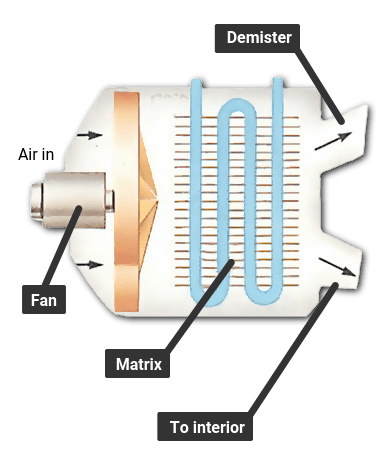

Водяная система отопления
В обогревателе, работающем от водяного клапана, весь воздух проходит через матрицу. Температура матрицы регулируется путем регулирования количества проходящей через нее горячей воды.
Система нагрева со смешиванием воздуха
В нагревателе со смешиванием воздуха матрица имеет постоянную температуру — теплый воздух из нее смешивается с холодным по мере того, как регулируемые заслонки открываются и закрываются.
Температура, до которой нагревается воздух, регулируется водяной клапан или система смешивания воздуха. Водяной клапан используется в основном на более ранних автомобилях.
Регулятор температуры на приборной панели управляет краном, который пропускает больше или меньше горячей воды через матрицу. Настройка медленно реагирует на изменения и ее трудно точно отрегулировать.
Система смешивания воздуха имеет матрицу, которая постоянно нагревается. Регулировка температуры открывает и закрывает заслонки, которые смешивают нагретый воздух с холодным снаружи.
В любой системе могут быть дополнительные заслонки для отдельной подачи холодного воздуха к лицевым вентиляционным отверстиям, даже когда остальная часть системы подает теплый воздух.
Заслонки управления подачей воздуха внутри коробки обогревателя можно перемещать механически, сдвигая ручки на панели управления, которые соединены с заслонками кабелями.
Более дорогие автомобили могут иметь органы управления с усилителем, работающие на вакуум на входе многообразие действуя на диафрагма , как в силе- тормоз сервопривод (Видеть Как работает тормозная система ).
Автомобили с воздушным охлаждением
В автомобилях с с воздушным охлаждением двигателей, воздух для обогрева салона можно согреть, направив его вокруг ребер на горячем выхлопной коллектор ,
Подогретый воздух смешивается до нужной температуры с помощью системы смешивания воздуха, включая термочувствительный клапан, который поддерживает постоянную температуру на комфортном уровне для пассажиров.
При необходимости воздух можно дополнительно нагреть за счет сжигания бензина с электрическим зажиганием. теплообменник ,
,
Что такое система HVAC?
Акроним HVAC означает отопление, вентиляцию и кондиционирование воздуха. Иногда также добавляется «R» охлаждения, и оно становится «HVACR».
HVAC — это в основном климат-контроль замкнутого пространства с учетом потребностей людей или товаров в нем.
Система HVAC предназначена не только для нагрева и охлаждения воздуха, но и для поддержания качества воздуха в помещении (IAQ).
Обычно воздух нагревается зимой, а охлаждение — летом.

Система HVAC работает на принципах термодинамики, механики жидкости и теплопередачи.
Все эти поля используются в различных компонентах HVAC. IAQ Качество воздуха в помещении — это качество воздуха внутри здания или сооружений, которое в большей степени связано со здоровьем и безопасностью находящихся в нем людей или размещенных предметов / товаров. IAQ изменяется из-за включения или загрязнения газами и неконтролируемой массо- и энергетической передачей.
Системы HVAC используются для отопления, охлаждения и кондиционирования воздуха в домах, зданиях, промышленности, транспортных средствах, аквариумах и многом другом.С течением времени применение систем отопления, вентиляции и кондиционирования растет, и в этой области ведутся новые исследования.
Бизнес в области HVAC также растет такими же темпами, как и область применения.
Что такое система HVAC?
Система отопления, вентиляции и кондиционирования воздуха в основном представляет собой совокупность различных типов оборудования, установленного вместе для обеспечения отопления и охлаждения наряду с контролем микроклимата в помещении. Системы отопления, вентиляции и кондиционирования воздуха включают в себя механические, электрические компоненты и компоненты КИПиА, чтобы обеспечить комфорт жителям здания / помещения или сохранить товары, продукты или предметы, размещенные в пространстве.
Системы охлаждения HVAC могут быть интегрированы с системами отопления HVAC, или они могут быть установлены отдельно в зависимости от конструкции HVAC. Система HVAC также служит в промышленных масштабах, чтобы поддерживать работу оборудования, поддерживая температуру помещения / зала / комнаты, где установлены машины. Водоохладители HVAC стали незаменимыми для различных нужд любой отрасли.

Основные компоненты системы HVAC
Система HVAC может включать следующие основные компоненты или блоки.
Охладители и водонагреватели HVAC
Генератор горячей воды (если чиллер производит только охлажденную воду) или печь
Насосы охлажденной воды
Насосы охлаждающей воды
Управление электропитанием или центр управления электродвигателями (MCC)
Охлаждение градирни
Трубопровод для охлажденной воды и охлаждающей воды или воды со стороны конденсатора
Клапаны для сторон охлажденной и охлаждающей воды
Приточно-вытяжные агрегаты (AHU), нагревательные змеевики и охлаждающие змеевики
Каналы в системе вентиляции (приточные и возвратные каналы) )
Блоки фанкойлов (FCU) и термостаты
Диффузоры и решетки HVAC
Элементы управления HVAC (контрольно-измерительные приборы), установленные в разных местах
Программное обеспечение HVAC для построения системы управления HVAC или системы управления зданием (BMS)
Сборка из всех вышеперечисленных компонентов образует систему HVAC.
Принцип работы системы HVAC
На фоне системы HVAC чиллер HVAC производит охлажденную воду, которая затем циркулирует по всему зданию или пространству до змеевиков охлаждения в установках кондиционирования воздуха. Воздуходувки перемещают воздух по охлаждающим змеевикам, который затем распределяется по различным частям пространства или здания для обеспечения комфорта или сохранения товаров / предметов в соответствии с конструкцией HVAC.
Воздух распределяется по приточным каналам, а возвратный воздух собирается в приточно-вытяжных установках с помощью возвратных каналов.Насосы охлажденной воды и охлаждающей воды обеспечивают энергию для поддержания движения охлажденной и охлаждающей воды.
Клапаны HVAC также устанавливаются в различных точках трубопроводов для облегчения обслуживания системы HVAC или для контроля системы. Нагрев воздуха можно производить с помощью теплового насоса HVAC, генератора горячей воды или просто печи. Некоторые промышленные чиллеры также служат обогревателями в зимний период. Нагревательные змеевики заменяют охлаждающие змеевики в режиме нагрева.
Стоимость системы отопления, вентиляции и кондиционирования воздуха может варьироваться для различных приложений, в зависимости от нагрева и охлаждения помещения или окружающей среды.Поиск дешевых систем HVAC может включать небольшое исследование типов систем HVAC и поставщиков HVAC, иначе вы будете сетовать на трату миллионов долларов из-за неправильного выбора проектировщика и подрядчика HVAC.
.
Axia — Отопление, вентиляция и кондиционирование
Перейти к основному содержанию Переключить навигацию Форма поиска
Поиск
Вентиляционные изделия
Вентиляция жилых помещений
Социального жилья
Частный ремонт
Новая сборка
Нежилое вентиляция
промышленные
коммерческий
Другие продукты
Обогрев
Охлаждение
гигиена
Контроллеры и датчики
Воздуховоды и аксессуары
Устаревшие диапазоны
фильтры
Сервис и обслуживание
Новости
инструменты
Дистрибьюторы
Дистрибьюторы в Великобритании
Дистрибьюторы в Ирландии
Международные дистрибьюторы
.
