Автоматический воздухоотводчик для отопления принцип работы – ручной для системы радиатора, как работает воздушный спускной клапан, сброс воздуха, спускник, установка воздухозаборника

Автоматический воздухоотводчик для отопления принцип работы – ручной для системы радиатора, как работает воздушный спускной клапан, сброс воздуха, спускник, установка воздухозаборника

Содержание

Воздухоотводчик: автоматический, ручной, кран "Маевского"

В некоторых случаях в отопительной системе скапливается воздух. Для открытых систем (с расширительными бачками открытого типа) это не проблема — он выходит сам, а для систем закрытых необходимо его удалять. Так как открытых систем становится все меньше — они считаются менее стабильными — то устройства для отведения воздуха стали неотъемлемой частью современного отопления. Сегодня есть как автоматические, так и ручные модели. Бывают разных конструкций, подсоединительных размеров, изготавливаются из разных материалов. Но функция у них одна — удалять газы из системы отопления.

В нормально спроектированных системах воздух появляется редко. В основном  после заполнения или подпитки. При не совсем удачной компоновке подсос происходит постоянно. Чем грозит большое его содержание в системе? Самый неприятный момент — в этом случае активизируется коррозия, металлические компоненты системы быстро ржавеют и выходят из строя. Вторая проблема: повышенный уровень шумов. И третья — образуются воздушные пробки. Потому в каждой системе в самой высокой точке устанавливают автоматические воздухоотводчики.

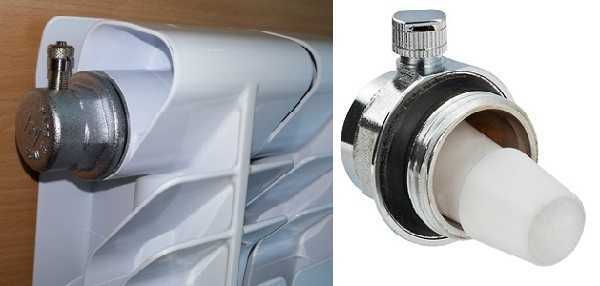

Это радиаторный автоматический воздухоотводчик. Он лишь немного больше крана «Маевского», стоит порядка 2$, зато отводит газы сам

Чаще всего газы скапливаются в верхушках радиаторов. Тогда в нем ухудшается циркуляция теплоносителя. А это приводит к тому, что греется батарея только частично (какая часть остается холодной зависит от типа подключения). Потому в каждом отопительном приборе (радиаторе, регистре или полотенцесушителе) устанавливают ручные воздухоотводчики. В нашей стране чаще всего ставят кран «Маевского».

Почему на радиаторы ставят ручные модели? Они занимают меньше места и стоят дешевле. Но есть современные специальные модификации автоматических устройств, которые по размерам только чуть больше. Стоят они дороже (устройство сложнее), но воздух отводится сам.

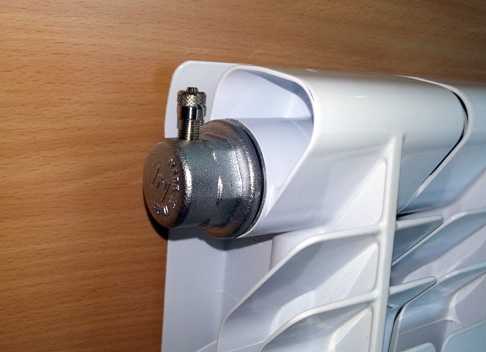

Где устанавливают радиаторные воздухоотводчики? В свободном от труб верхнем коллекторе радиатора.

На какие радиаторы необходимо устанавливать газоотводчики

Обязательна установка на алюминиевых батареях. При контакте алюминия с теплоносителем вода разлагается на составляющие, одна из которых — водород. Потому в таких отопительных приборах отводить газы обязательно.

Желательна установка и на частично биметаллических радиаторах. В них площадь контакта алюминия с теплоносителем сильно уменьшена, но все равно присутствует. Потому и установка крана «Маевского» желательна.

Это прямой и угловой автоматический воздухоотводчик. Их тоже можно ставить на радиаторы, только «пимпочка» должна смотреть вверх

Полностью биметаллические радиаторы более безопасны в этом плане: вся сердцевина у них из стали. Но многие производители в рекомендациях по установке требуют наличия подобного устройства.

Неэффективны эти устройства на чугунных радиаторах старых форм. В них удаление воздуха возможно только вместе с достаточно большим количеством теплоносителя. А эти приборы (и ручные, и автоматические) к этому не приспособлены. В этом случае для стравливания воздуха ставят  стандартные или шаровые краны.

С трубчатыми радиаторами и регистрами дело обстоит примерно также, как и для чугунных: эффективно работают только краны. Потому ставить на них воздухоотводчики смысла нет.

Это — игольчатый воздухоотводящий клапан, или кран «Маевского»

На стальные панельные радиаторы установка кранов «Маевского» обязательна. Дело в том, что проходы для циркуляции теплоносителя имеют небольшой диаметр. И если образуется воздушная пробка, движение теплоносителя заблокируется. Он полностью или частично перестанет греться. Удалить пробку можно лишь слив большую часть теплоносителя и заполнив ее снова. Потому чаще всего панельные радиаторы прямо с завода идут с воздухоспускными клапанами.

Виды и технические характеристики

По способу отведения эти устройства бывают двух типов:

  • ручные;
  • автоматические.

Изготавливают их с разными диаметрами. Самые распространенные это 1/2” и  3/4” (полдюйма и три четверти дюйма). В природе существуют еще 1/8”, 1/4” и  3/8”, но в наших системах они не используются. Чаще всего используется модификации и  полудюймовым диаметром 1/2”, в другой системе единиц он называется еще ДУ 15. В этом случае число 15 — это обозначение подсоединительного размера в миллиметрах.

Ручное и автоматическое устройство для отвода газов из отопительной системы

Кроме диаметров важны еще такие параметры:

  • Рабочее давление. В большинстве моделей он 10 атм, есть устройства, рассчитанные на работу при 16 атм.
  • Тип рабочей среды. Есть воздушные клапаны, есть работающие с жидкостями. В системах отопления используются работающие жидкостям или универсальные (и воздух и жидкость).
  • Температура рабочей среды. Чаще встречаются с рабочей температурой 100 oC — 110 oC. Бывают, работающие до 150 oC.
  • Тип резьбы: наружная или внутренняя.

Эти технические характеристики воздухоотоводчиков нужно подбирать под существующий тип системы. Для индивидуальных систем отопления подойдут любые, а вот подбирая устройства для радиаторов, запитанных от централизованных систем, нужно знать и давление, и температуру именно для вашего дома (узнайте в ЖЭУ, ДЭЗ, ЖЭК и т.п.).

Принцип работы автоматического воздухоотводчика

Конструкции этих устройств могут меняться, но принцип действия остается один. Устройство, представляет собой полый цилиндр, который состоит из двух частей — верхней и нижней. Между собой они соединяются при помощи резьбы, герметичность обеспечивается резиновым (силиконовым) уплотнительным кольцом. В верхней части есть небольшой полый выступ цилиндрической формы. Через этот выступ и выходит из системы воздух.  На нем имеется резьба, на которую накручивается пластиковая (полипропиленовая) крышка. Этой крышкой можно при желании прекратить стравливание воздуха (закрутить ее).

Одно из устройств — просто и эффективно

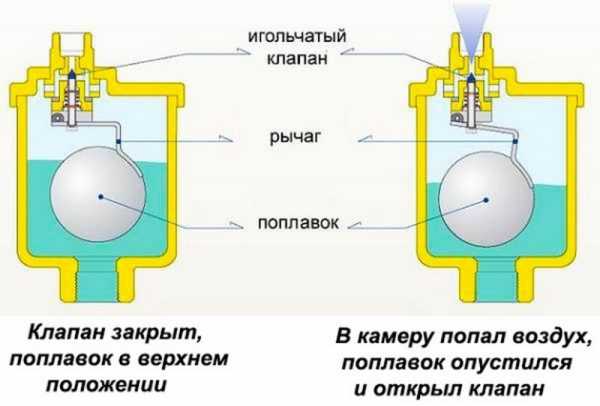

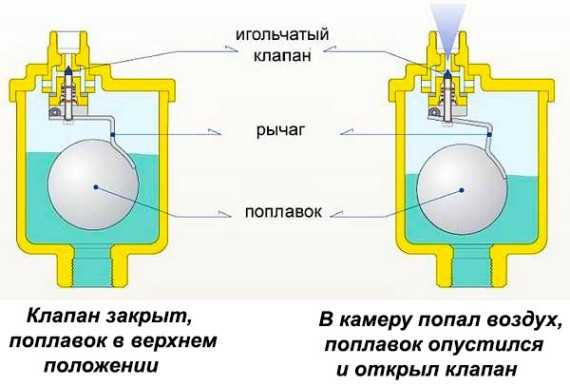

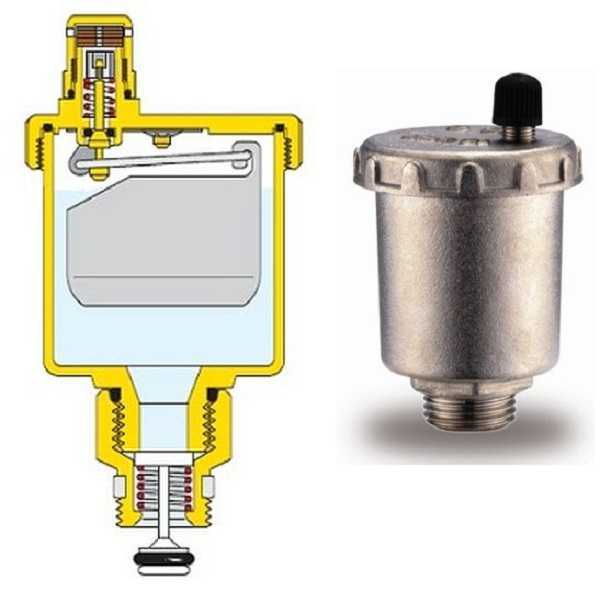

Работа автоматического воздушного клапана основана на плавучести размещенного внутри поплавка. Поплавок соединен со стержнем, который воздействует на подпружиненный золотник, перекрывающий выпускное отверстие. Если воздуха в системе нет, корпус воздухоотводчика заполнен теплоносителем, поплавок поднялся вверх. В таком положении стержень подпирает золотник, и воздух не выходит (и не заходит). При появлении в системе воздуха, теплоноситель понемногу вытесняется, поплавок опускается вниз. Стержень не так сильно давит на золотник, и пружина открывает выпускное отверстие.  Скопившийся газ выходит, в корпус снова набирается теплоноситель, клапан закрывается.

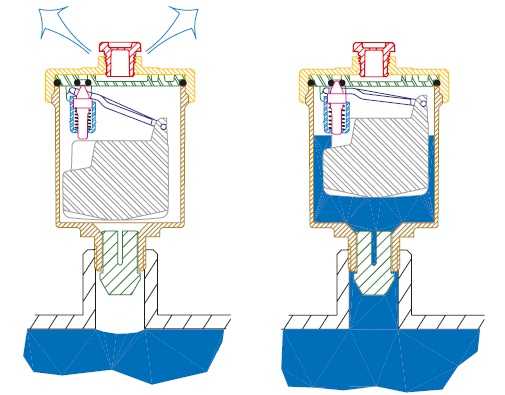

Одна из моделей с более сложным подпружиненным механизмом выпуска воздуха

В устройствах разных фирм механизм воздействия на золотник бывает разным, но принцип при этом неизменен: поплавок внизу, клапан закрыт, поднялся — открыт. Принцип действия одной из модификаций продемонстрирован в видео.

Виды автоматических воздухоотводчиков и их установка

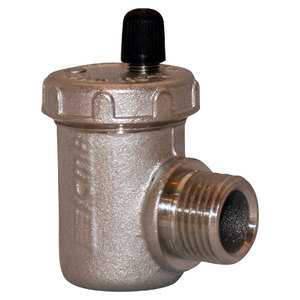

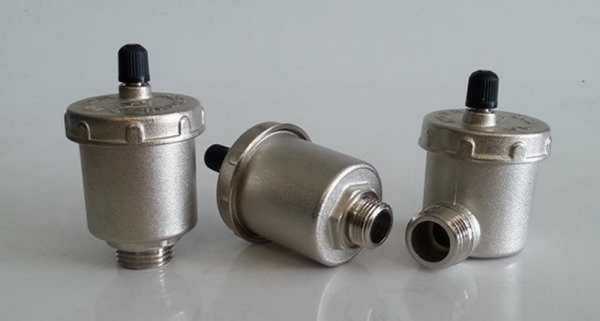

Эти клапаны могут быть прямыми или угловыми, есть специальные модели для радиаторов. На батареи чаще устанавливаются специализированные или угловые модификации. Они вкручиваются в коллектор радиатора  (если позволяет диаметр) или устанавливаются через переходник.

Вне зависимости от вида устанавливать устройство нужно так, чтобы выпускное отверстие (колпачок) было направлено вверх. Есть два способа монтажа:

  • вкрутить напрямую в резьбу соответствующего размера;
  • сначала поставить отсечной клапан, а потом в него закрутить воздухоотодчик.

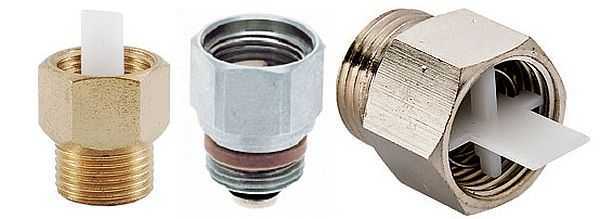

    Отсечной клапан — маленькое устройство. Но он дает возможность снимать воздухоотводчик на работающей системе

Отсечной клапан имеет внутри подпружиненную прокладку, которая в отпущенном состоянии перекрывает теплоноситель. При установке воздухоотводчика клапан отдавливается вниз, открывая доступ к системе. Это нехитрое устройство очень желательно ставить в системах централизованного отопления. Оно позволяет без останова и слива системы снимать воздухоотводчики. А снимать их придется для чистки. В общих системах теплоноситель имеет много примесей, которые оседают и забивают золотник и подпирающий его механизм. Если грязи набирается много, через выпускное отверстие начинает проходить теплоноситель. Это означает, что пришла пора разбирать его и чистить. Вот тут и выручает отсечной клапан. С ним вы просто выкручиваете устройство для отвода воздуха, пружина освобождается и запирает отверстие прокладкой.

При установке автоматического воздухоотводчика есть несколько правил:

  • Использовать обычный гаечный ключ. Разводной ключ использовать нельзя: сложно контролировать прилагаемое усилие.
  • Держаться за шестигранник, расположенный под цилиндром. За корпус держаться нельзя: можно сломать.

    Еще один тип автоматического клапана для отвода воздуха

Немного о ценах. Она имеет значительный разброс и зависит от производителя, диаметра подключения (полудюймовые примерно на 10-15% дороже), а также от использованного материала. Самые дешевые модели стоят около 5$, самые дорогие — 15$. Но в разных магазинах цены на одни и те же модели могут сильно отличаться. К примеру, автоматический воздухоотводчик Danfoss ДУ 15 можете купить и за 7,63$, и за 11,5$. Но, конечно нужно внимательно смотреть, чтобы не купить подделку. Особенно опасно это с известными фирмами: Danfoss (Данфос), Wind (Винд) или Valtec (Валтэк).

Приведем также цены на запорные клапана. Разброс тоже есть, но не столь существенный: от 1,1$ до 1.8$.

Ручной способ удалить воздух в батареях

И все же чаще на радиаторы ставят ручные модели. И самый распространенный из них — кран «Маевского». Это небольшое, простое и эффективное устройство. Называют его еще игольчатый воздухоотводящий клапан.

Представляет собой металлическую шайбу с нанесенной по окружности резьбой. В шайбе проделано сквозное конусообразное отверстие с резьбой. Диаметр отверстия очень небольшой. С одной стороны 1-1,5 мм (в сторону радиатора) и около 5 мм с другой.

Схема крана «Маевского»

В отверстие вкручивается запорный цилиндр, на котором также нанесена резьба. В закрытом состоянии он перекрывает поток теплоносителя полностью. Выкручивания цилиндр, конус поднимают, отверстие открывается. Если в радиаторе скопились газы, они выходят. Если газов нет, выходит теплоноситель. Но его не может быть много: в дырку диаметром 1 мм много не вытечет.

В некоторых моделях к корпусу прикреплен пластиковый диск со спускным отверстием (диаметр тоже около 1 мм). Этот диск свободно оборачивается вокруг горизонтальной оси, что позволяет установить спускное отверстие в удобное положение.

Как пользоваться краном «Маевского»

Если у вас собрался воздух в радиаторе отопления, нужно взять специальный ключ (небольшой кусочек пластика, который идет в каждом комплекте) или обычную отвертку. Вставить ее в прорезь на диске воздухоотводчика, и повернуть ее на один/два оборота против часовой стрелки. При этом послышится шипение — это через небольшое отверстие рядом с диском начинает выходить воздух. Постепенно вместе с воздухом начинает выходить вода (струйка очень тоненькая, не пугайтесь). Когда струйка станет сплошной, закрываете кран, повернув ключ (отвертку) в обратном направлении.

Эта процедура нужна обычно при пуске системы, и время-от времени на протяжении года. После окончания отопительного сезона проверять наличие газов нужно тоже — теплоноситель сливать запрещено, так как «на сухую» очень быстро корродирует внутренняя поверхность радиатора. А так как теплоноситель остается в радиаторе, то и реакции продолжают происходить. Что можно сделать, чтобы не забыть стравливать воздух, это после отключения батарей немного провернуть кран. Тогда останется маленькое отверстие, через которое без давления вода (теплоноситель) течь не будет, а газы понемногу будут стравливаться.

Другой вариант ручного воздухоотводчика

Этот клапан производят те же фирмы, что и автоматические. Тут тоже присутствует конус, но конструкция устройства несколько иная. Кроме того имеется ручка. Ей, конечно, удобнее пользоваться, чем ключом. Принцип действия аналогичен: поворачиваете в одну сторону, конус отходит от отверстия, воздух выходит. Провернули в противоположном направлении, закрыли отверстие.

Это еще один ручной воздухоотводчик. Тут тоде присутствует запорный конус, но немного другой формы

Немного о ценах. Цена крана «Маевского» 1,2-1,5 $, ручные клапана другого типа — от 2$. Сколько стоить может самый дорогой, сказать сложно, но есть модели «под старину», которые предлагают купить за 20$.

Как установить ручные модели

Кран «Маевского» вкручивается в переходник. Обычно проблем с подбором диаметров не возникает, так как это устройство идет в монтажном комплекте для радиаторов. Только при сборке нужно помнить, что если ставить будете на радиатор слева, нужно сначала в переходник вкрутить воздухоотводчик, подтянуть резьбу (обычным ключом, не прилагая чрезмерных усилий). После этого можно сборку вкручивать в коллектор. Вся установка.

Другой вариант ручного устройства устанавливается не сложнее. Процесс такой же, как при монтаже автоматического. В этом случае также желательна установка в паре с отсечным клапаном (кран «Маевского» без останова системы не снять).  Если монтируете с клапаном, в переходник из монтажного набора вкручиваете именно клапан. Затем эту сборку устанавливаете на радиатор. А потом можно в установленный клапан вкрутить воздухоотводчик.

Иногда для обеспечения герметичности на резьбу накручивают подмотку. Только много ее мотать не нужно, и краску использовать нельзя. Лучше взять немного герметика (можно только герметик).

Как устанавливается  кран «Маевского» продемонстрировано в видео.

Итоги

В правильно спроектированных системах для отвода воздуха из радиаторов вполне достаточно установить ручные водухоотводчики. Если же газы скапливаются регулярно, проще установить автоматические устройства, и не проверять постоянно греют ли батареи, или пора стравливать скопившиеся газы.

teplowood.ru

принцип работы, необходимость установки, правила монтажа клапана

Образование воздушных пробок – это характерная особенность для систем водяного отопления. С этой проблемой сталкивались все, кто жил в домах или квартирах с таким отоплением. В открытых системах она решается просто – воздух выходит естественным путем. А для закрытых систем водяного отопления, в том числе централизованного, нужно применять специальные устройства, чтобы избавиться от воздуха в тепловых магистралях. Такими устройствами являются ручные и автоматические воздухоотводчики.

Образование газов в системе отопления

В центральных системах отопления воздух есть всегда. После окончания отопительного сезона теплоноситель сливается, в системе остается воздух. Его избыток нужно стравливать, когда осенью система опять заполняется водой. Аварии и некачественные уплотнения запорной аппаратуры тоже являются источниками поступления воздуха в тепловые магистрали.

В неправильно спроектированных автономных системах отопления уже во время эксплуатации возможен подсос воздуха извне.

В процессе подпитки системы в нее попадает растворенный в воде воздух, выделяющийся в виде пузырьков в местах с низким давлением и небольшой скоростью теплоносителя.

В самом теплоносителе содержится кислород, который выделяется при нагреве.

Некоторые металлы в системе, например, алюминий, способствуют выделению из воды водорода.

Образовавшиеся газы и выделяющийся воздух поднимаются и скапливаются в местах, где затруднено их прохождение. Отсюда и воздушные пробки.

Чаще всего местами скопления газов являются верхушки секций радиаторов отопления. Воздушные пробки мешают нормальной циркуляции теплоносителя, и несколько последних секций радиатора остаются холодными из-за того, что в них не поступает нагретый теплоноситель. Поэтому в каждый отопительный прибор установлен ручной воздухоотводчик. Это, как правило, кран Маевского, который появился в системах центрального отопления в 1933 году. В технической документации он называется радиаторным игольчатым воздушным клапаном.

Сегодня уже применяются более сложные автоматические клапаны, с помощью которых воздух из системы отводится сам.

Где нужно устанавливать воздухоотводчики

В закрытых системах отопления, чтобы обеспечить вывод воздуха из них, соблюдают определенные правила монтажа:

  1. Трубы с горячим теплоносителем прокладываются так, чтобы совпадало направление движения выделившегося воздуха и воды, то есть нагретый теплоноситель поднимался от главного стояка к удаленным;
  2. Воздухосборники устанавливаются в высшей точке. Выделение растворенного воздуха происходит при снижении скорости теплоносителя, а она самая низкая именно в верхней точке;
  3. Устройства для стравливания воздуха устанавливаются в местах наиболее вероятного скопления газов, например, при поворотах и переходах на меньший диаметр трубы, и на каждом радиаторе отопления.

Газоотводчики обязательно устанавливают на алюминиевых радиаторах отопления. В результате химической реакции при контакте теплоносителя с алюминием образовывается водород, который необходимо отводить.

Несколько в меньшем объеме, но та же проблема существует и для частично биметаллических радиаторов, ведь алюминий присутствует и в них.

В полностью биметаллических радиаторах контакта алюминия с теплоносителем нет, но производители настойчиво рекомендуют устанавливать газоотводчики и на них.

Стальные панельные радиаторы из-за специфической конструкции уже на заводе комплектуются воздухоспускными клапанами.

На чугунных радиаторах старых форм и трубчатых конструкциях газоотводчики неэффективны. Поскольку в них удаление воздуха происходит только с некоторой частью теплоносителя, эффективно работают только стандартный или шаровый кран.

Устройство автоматического воздухоотводчика

Принцип работы автоматического воздушного клапана построен на использовании силы тяжести поплавка. Если поплавок поднят, то кран закрыт, а открытие клапана происходит, когда поплавок опускается вниз.

В латунном корпусе поплавок из нержавеющей стали или полипропилена соединяется через коромысло с подпружиненным золотником. Если в корпус воздухоотводчика поступает воздух из системы, поплавок отжимается вниз, золотник открывает отверстие для сброса газов. По мере убывания воздуха корпус заполняется водой, поплавок поднимается и золотник, перемещаясь, закрывает отверстие. Запорный колпачок на штуцере золотника предотвращает утечку теплоносителя в случае поломки устройства и защищает от пыли и грязи отверстие для сброса воздуха.

В последнее время появились устройства с функцией принудительного закрытия воздушного клапана, чтобы была возможность удаления воздуха только под контролем специалиста. Обратный клапан специальной конструкции, выполняющий функции встроенного автозапора, позволяет ремонт и замену воздухоотводчика без отключения системы отопления.

Автоматический воздушный клапан любой конструкции может функционировать при температурах от -10 до + 120 °C, но требует ухода, периодического осмотра, прочистки или замены. Чтобы автоматический воздухоотводчик работал надежно и без сбоев, он должен находиться под гидростатическим давлением, то есть должны выдерживаться требования к рабочему давлению в системе отопления.

Характеристики автоматических воздухоотводчиков

Первой характеристикой устройства является внутренний диаметр соединительного элемента, то есть диаметр подключения. Самые распространенные диаметры, с которыми изготавливаются воздухоотводчики, это 1/2” и 3/4” (полдюйма и три четверти дюйма), которые в метрической системе единиц считаются в миллиметрах и обозначаются соответственно Dу 15 и Dу 20.

Также автоматические устройства характеризуются параметрами:

  • рабочая температура. Чаще всего выпускаются устройства с температурой рабочей среды 100– 110 °C ;
  • давление срабатывания. Как правило, автоматические воздухоотводчики рассчитаны на 10 бар, то есть 16 атм.

Отдельно обычно указываются материалы, из которых изготовлены корпус, поплавок и пружина. В основном пружина, как и корпус, изготавливается из латуни, а поплавок – из полипропиленовой смолы.

Автоматические воздухоотводчики различаются по видам резьбы, которая может быть наружная или внутренняя. По конструкции они бывают прямые и угловые.

Установка автоматических воздухоотводчиков

На радиаторах отопления чаще всего устанавливаются угловые модификации, хотя есть и специальные модели, предназначенные только для отопительных приборов. Если диаметр коллектора радиатора не соответствует соединительному диаметру воздушного клапана, используются переходники.

Если в конструкции воздухоотводчика не предусмотрен отсечной клапан, то его можно приобрести отдельно и установить в отопительный прибор, а затем уже к нему подсоединить воздухоотводчик. Особенно важен такой способ монтажа в централизованной системе отопления, когда можно снимать и чистить автоматическое устройство без слива теплоносителя. Тем более, что именно в таких системах вода имеет различные примеси и химические компоненты, которые засоряют золотник и подпирающий его механизм. Поэтому чистить воздухоотводчик приходится часто.

Воздухоотводчик устанавливается вертикально, защитным колпачком вверх, в самых высоких точках трубопровода и нагревательных приборов, в местах, где возможно скопление воздуха. В конструкции корпуса предусмотрен монтажный шестигранник, за который и производится установка прибора обычным гаечным ключом. Монтаж за корпус рычажным ключом категорически запрещен, так как это приводит к повреждению корпуса и, следовательно, к нарушению работоспособности всего устройства.

Радиатор отопления должен устанавливаться с небольшим наклоном, чтобы поднять секцию радиатора, в которую устанавливается воздухоотводчик. Этот нехитрый прием позволяет облегчить выход воздуха к прибору.

Воздухоотводчики – это необходимые элементы любой системы отопления наравне с радиаторами и котлом. В системах, где газы скапливаются регулярно, автоматические газоотводчики позволяют поддерживать в рабочем состоянии все элементы и температуру в помещениях без постоянного контроля.

Оцените статью: Поделитесь с друзьями!

kotel.guru

принцип действия в системе отопления

Помимо знакомых всем кранов Маевского в современных системах отопления повсеместно используется такое устройство, как автоматический воздухоотводчик. Его задача – удалить воздух на определенном участке тепловой сети без вмешательства человека. Как устроен этот важный прибор, принцип его действия и места установки, — все эти нюансы будут рассмотрены в данной статье.

Устройство и принцип действия воздухоотводчика

В силу различных обстоятельств в системах водяного отопления может появиться воздушная пробка, препятствующая нормальной циркуляции теплоносителя. В результате наблюдается остывание части радиатора или нескольких батарей, находящихся на одной ветви или стояке. Чтобы появившийся воздух мог самостоятельно покинуть систему, в определенных ее точках предусматривается установка воздухоотводчика, действующего в автоматическом режиме.

Прибор представляет собой герметичный металлический корпус с присоединительным патрубком, находящимся снизу. Внутри корпуса в камере размещен поплавок из полимерного материала, соединенный тягой с игольчатым клапаном, чье отверстие сделано в самом верху крышки. Детально устройство воздухоотводчика показано на схеме:

Нормальное состояние воздухоотделителя – это когда корпус заполнен теплоносителем, поплавок поднят в максимальное верхнее положение, а игольчатый клапан закрыт. С течением времени воздух из сети небольшими порциями поступает в камеру прибора и вытесняет воду.

Поплавок постепенно опускается и в критической точке начинает посредством тяги открывать клапан, сообщающийся с атмосферой. Благодаря этому весь скопившийся в камере воздух под давлением воды быстро покидает ее через открытое отверстие. В этом и заключается принцип работы автоматического воздухоотводчика, что изображен на рисунке:

После того как весь воздух ушел наружу, его место в камере занимает вода, поднимая поплавок в исходное положение. Клапан закрывается и воздухосбрасыватель переходит в режим ожидания. Также очень важную роль играет автоматический поплавковый воздухоотводчик во время опорожнения системы или ее участка. Поскольку при понижении уровня теплоносителя в камере рычаг откроет клапан, то это позволит воздуху войти в систему и тем самым ускорить ее опорожнение.

Виды автоматических воздушных клапанов

По исполнению приборы можно разделить на 3 вида:

  • прямые;
  • угловые;
  • радиаторные.

Примечание. Невзирая на внешние отличия и разные сферы применения, принцип действия воздухоотводчика остается неизменным.

Наиболее распространены традиционные приборы с прямым присоединительным патрубком. Сфера их применения очень широка. В первую очередь автоматические воздухоотделители предназначаются для выпуска воздуха через наивысшие точки трубопроводной сети. Для этого их ставят в самом верху вертикальных стояков, куда по законам физики стремятся попасть все воздушные скопления, появившиеся в трубах. Если бы не автоматические воздухоотводчики в системе отопления, то производить сброс воздуха из наивысших точек вручную было весьма затруднительно.

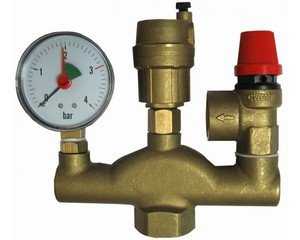

Закрытые системы отопления, находящиеся под давлением, снабжаются группами безопасности котла, что располагаются на подающем трубопроводе, выходящем из теплогенератора. Вместе с предохранительным клапаном и манометром в эту группу входит и автоматический воздушный клапан. Его задача – стравливать воздух при заполнении котлового бака водой. Если обвязка агрегата выполнена предусмотрительно, то при необходимости его всегда можно отсечь от остальной системы и с помощью воздухосбрасывателя опорожнить, а после обслуживания снова заполнить.

Примечание. Группа безопасности для отопления должны устанавливаться в обязательном порядке на котлы, сжигающие твердое топливо.

Также приборы для сброса воздуха применяются в некоторых моделях циркуляционных насосов. Цель – обеспечить бесперебойную работу перекачивающего агрегата. Дело в том, что насос может перемещать только несжимаемую среду – воду или другую жидкость. Попадание воздуха в зону рабочего колеса агрегата грозит полной остановкой циркуляции теплоносителя, чему и призван воспрепятствовать воздухоотводчик циркуляционного насоса. Воздух или пар из котла, попавший в эту зону, будет немедленно стравлен наружу и насос продолжит свою работу.

Угловые и радиаторные воздухоотводчики

В разных отопительных системах может возникнуть множество ситуаций, когда требуется удалять воздушные пробки в самых труднодоступных или удаленных местах. Все их перечислить невозможно, так как вариантов слишком много. Там, где установить простой клапан не представляется возможным, поскольку труба с резьбой на конце находится в горизонтальном положении, подойдет угловой воздухоотводчик. Его патрубок, выходящий снизу, поворачивает под углом 90º и может быть присоединен к горизонтальному участку.

Необходимо отметить, что угловой воздухоотводчик с наружным резьбовым присоединением ничем, кроме повернутого патрубка, не отличается от обычного прямого клапана и может использоваться вместо него при необходимости.

Зачастую для автоматического стравливания воздуха из батарей вместо традиционного крана Маевского некоторые пользователи ставят угловой клапан. Это бывает актуально при неприятном стечении обстоятельств, когда газы образуются в сети постоянно и происходит это как раз в радиаторах. Причина – химическая реакция веществ, иногда присутствующих в воде, с алюминиевым сплавом батарей при повышенной температуре. Клапан с угловым патрубком ставить нет смысла, ведь существует специальный автоматический воздухоотводчик для радиаторов, изображенный на фото:

Эти устройства предназначены только для батарей и имеют соответствующее резьбовое присоединение. Вместо ручных кранов их предпочтительнее ставить на обогреватели из алюминия или частично биметаллические, где тоже есть контакт сплава с водой. В остальных ситуациях радиаторный воздухоотводчик монтируется по желанию, но то, что он привнесет удобство в эксплуатации, не вызывает сомнений.

Примечание. Традиционные чугунные батареи, включенные в централизованную сеть теплоснабжения, лучше все-таки оснастить ручным краном Маевского и сливным патрубком.

Для удобства обслуживания и прочистки в продаже имеются комплектные устройства — автоматические воздухоотводчики с клапаном. Последний представляет собой небольшой резьбовой переходничок с подпружиненным лепестковым клапаном внутри. Переходник накручивается на резьбу непосредственно перед воздухосбрасывателем и служит для того, чтобы при действующей системе можно было снять его и прочистить либо заменить. Подобными переходниками снабжаются воздухоотводчики DANFOSS, VALTEK и многих других известных брендов.

Заключение

Работающий в автоматическом режиме воздухоотводчик с воздушным клапаном стал одним из самых важных элементов современных отопительных систем. Конструкция прибора очень проста, а значит, — надежна, он выходит из строя весьма редко. И то, в большинстве случаев из-за низкого качества теплоносителя.

cotlix.com

Ручные и автоматические воздухоотводчики для систем отопления: принцип работы

Каждый год перед отопительным сезоном коммунальные службы извещают граждан, живущих в квартирах многоэтажек о том, что необходимо спустить воздух из системы обогрева. Причинами формирования воздуха в системе обогрева являются такие факторы, как выделение водорода в процессе химических реакций, а также проведение ремонтных работ, в результате чего из системы сливается вода. Для удаления воздуха применяются специальные устройства — воздухоотводчики.

Воздухоотводчики систем отопления ещё называют клапанами сброса воздуха, без которых обеспечить нормальное функционирование системы обогрева невозможно.

Воздух в системе отопления: причины возникновения

В систему отопления воздух попадает посредством ряда следующих причин:

  • заполнение магистрали водой, в результате чего образуются места скопления воздуха;
  • нарушение качества уплотнительных устройств;
  • коррозионные процессы, протекающие внутри трубопроводов;
  • неправильное выполнение монтажных работ.

Основная причина, почему нужно удалять воздух из системы отопления заключается в том, что кислород способствует созданию воздушных пробок. Эти пробки способствуют снижению давления, а также уменьшают скорость циркуляции теплоносителя. Если не спускать воздушную смесь в радиаторах обогрева, то может наблюдаться такой процесс, как отсутствие нагрева секций батарей.

Какие виды воздухоотводчиков бывают

Воздушники подразделяются на две разновидности:

  • ручные;
  • автоматические.

Ручные изделия предназначаются для спуска воздуха посредством вмешательства человека. Для этого работники коммунальных служб либо самостоятельно обходят все квартиры для проведения таковых манипуляций, либо же сообщают жильцам дома. Автоматические воздухоотводчики для системы отопления не требуют вмешательства человека, поэтому они спускают кислород самостоятельно. Стоимость таковых устройств в несколько раз выше, чем ручных, поэтому коммунальные службы не способны обеспечить все квартиры многоэтажек автоматическими воздушниками.

Автоматические воздушники монтируются в местах, где высока вероятность формирования воздушной пробки. Местами размещения таковых устройств являются отопительные радиаторы.

Чем грозит отсутствие воздушников

Воздухоотводчики используются не только в сетях обогрева многоэтажных домов, но и частных. Каждый радиатор оснащается воздухоотводчиком, который зачастую представлен в виде ручного типа.

Воздух внутри системы отопления затрудняет циркулирование теплового носителя, что отрицательно отражается на обогреве помещений. Если своевременно не спускать воздух из системы, то при нагревании теплоносителя создаётся вибрация. Это явление в итоге может привести к физическому повреждению контуров отопительной сети. Основными местами повреждений являются места присоединения отопительных радиаторов, а также сварочные или спаечные швы.

Если в контуре из металлотруб отсутствует воздух, то внутренние стенки трубопроводов не подвергаются коррозии, в отличие от тех случаев, когда в системе имеется кислород. При ржавлении внутренних стенок трубопроводов происходит не только снижение срока эксплуатации, но ещё и засорение теплоносителя. Спуск или стравливание воздуха является обязательным условием, так как жильцы домов и квартир, которые проигнорировали провести такую процедуру самостоятельно, могут остаться без тепла.

Особенности функционирования ручных спускных устройств

Конструкция простейшего ручного воздушника представлена на схеме ниже.

Этот воздушник называется краном Маевского, принцип функционирования которого очень прост. Устройство имеет два отверстия, которые перекрываются резьбовым элементом. При вывинчивании резьбового элемента происходит спуск воздуха, который выталкивается через отверстие 2 мм на схеме выше, и выходит наружу из системы через второе отверстие.

Для спуска воздуха из системы, достаточно сделать 2-4 оборота винтом, после чего под давлением теплового носителя воздух будет стремиться выйти сквозь отверстия. Узнать о том, что из системы спущен весь воздух можно по возникновению воды, которая вытекает из отверстия. Как только будет течь плотная струя воды из отверстия, нужно завинчивать винт до упора. Современные краны Маевского представлены в виде различных видов: под ключ, с рукоятками и даже под отвёртку. На фото ниже представлен перечень таковых видов.

Ручной воздушный клапан в системе отопления представляет собой идеальное устройство, которое безотказно функционирует на протяжении длительного промежутка времени. Надёжность данного устройства обусловлена отсутствием движущихся деталей, которые с течением времени подвергаются засорению, коррозии и выходу из строя. Это присуще для изделий автоматического типа отвода воздуха.

Часто вместо ручных краников Маевского хозяева квартир устанавливают дренажные спускные краны. Устанавливать их можно временно, но не постоянно, так как они не предназначены для установки на радиаторы. При выходе из строя таковых изделий их будет очень сложно заменить в момент отопительного сезона.

Как функционирует автоматический воздухоотводчик

Разберёмся, как работает автоматический воздухоотводчик, стоимость которого в 2-3 раза превышает ручные устройства. Такие изделия оснащены клапанами сброса воздуха, которые функционируют без вмешательства со стороны. Конструкция изделия представляет собой вертикальный бочонок, имеющий резьбовой способ подсоединения ½ дюйма. Корпус изделия изготовлен из латуни, а внутри устройства находится пластиковый поплавок. Этот поплавок соединяется с пружинным клапаном сброса воздуха и крышкой.

Автоматы-воздушники для выпуска воздуха имеют резьбу размером ½ и 3/8 дюйма. Последний вариант попадается редко.

Принцип работы автоматического воздушного клапана заключается в выполнении таковых задач:

  1. При отсутствии воздуха в системе камера устройства заполнена водой, которая прижимает поплавок к верхней части. При этом подпружиненный клапан находится в закрытом положении.
  2. Когда в систему попадает воздух, то давление снижается, поэтому поплавок опускается.
  3. При снижении давления до определённого значения масса поплавкового устройства преодолеет пружину, что приведёт к открытию клапана.
  4. Посредством избыточного давления будет вытеснен воздух из контура, после чего клапан вновь перекроется.

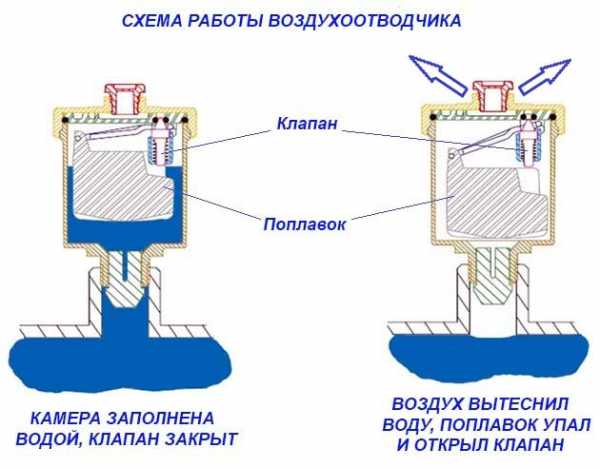

На схеме подробно показано, как функционирует автоматический воздухоотводчик. Преимуществом такого изделия является полное отсутствие вытекания воды, так как устройство оставляет некоторую часть смеси воздуха внутри, которая не влияет отрицательно на работу отопительной сети.

В зависимости от вида подсоединения автоматические воздушники бывают прямыми и угловыми. На фото выше представлен угловой воздушник с жиклёром в верхней части. На прямых устройствах такой жиклёр располагается на боковой части. Отличаются между собой изделия не только конструктивно, но ещё и технологически. Клапан с боковым выходом является более надёжным, но при этом он хуже накапливает воздух, чем устройство с вертикальный выпуском.

Автоматические клапаны сброса воздуха из системы отопления постоянно модернизируются, так как производители стремятся сделать их более совершенными. При этом они дополняются различными функциями:

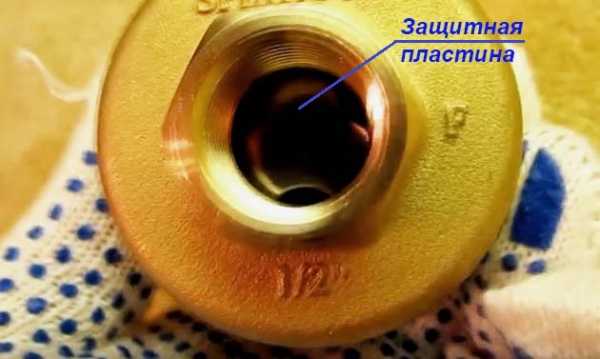

  • Исключение возникновения гидроударов, чему способствует специальная пластина внутри изделия.
  • Улавливание самых мелких пузырьков, что достигается при помощи двух горизонтально расположенных штуцеров. В нижней части имеется специальная камера — наполнитель, в которой скапливаются все пузырьки кислорода.
  • Наличие такой функции, как способность снять изделие для его очистки или диагностики. Для таких целей предусмотрена установка специального отсечного крана. При выкручивании клапанного устройства, происходит выпрямлении пружины, тем самым шайба с кольцом уплотнения перекрывает проход.

Разновидности автоматических устройств постоянно увеличиваются, в отличие от ручных изделий. Однако обязательным условием, которое должно соблюдаться обеими вариантами воздухоотводчиков — это удаление воздуха из системы отопления.

Несмотря на преимущества автоматических спускников, ручные ничуть не уступают им, так как они требуют вмешательства человека не более 1 раза в год перед отопительным сезоном. Достаточно один раз спустить с каждого радиатора воздух, чтобы позабыть о такой потребности на целый год.

Монтаж предохранительных клапанов

Где же выполняется монтаж автоматических и ручных спускников воздуха. Все радиаторы имеет соответствующие места для установки таковых изделий, причём не важно, какого вида они будут: ручные или автомат. Ручные изделия устанавливаются по одной единице на каждый радиатор. Обычно они размещаются в верхней точке батареи, отдалённой от подающего трубопровода.

Автоматические устройства размещаются не только на радиаторах, но ещё и в таких точках:

  1. Группа безопасности котла, который подключён к системе закрытого типа.
  2. На коллекторах тёплого пола.
  3. На трубопроводе, если он имеет высокую точку.
  4. В буферную ёмкость и бойлер косвенного нагревателя.
  5. На змеевиках полотенцесушителей.
  6. На разветвитель контуров.

Кроме того, обязательно устанавливаются автоматические устройства там, где имеются проблемные места тепловых сетей. Если трубопровод делает П-образную петлю, то в этих местах скапливается воздух, который нужно стравливать при помощи спускников.

Напрямую в трубопровод врезаются исключительно автоматические выпускники, но не ручные. Кран Маевского не способен улавливать пузырьки воздуха, так как не имеет соответствующей камеры, поэтому они предназначены для установки на теплообменниках.

Зная, куда ставить автоматические выпускники воздуха, можно провести проверку правильности расположения данных изделий. Если в вашей системе установлен кран Маевского на трубопроводе, то такое его размещение является не верным. Если размер автоматического устройства портит дизайнерский вид радиатора и комнаты в целом, то можно заменить их на специальные мини-выпускники.

Особенности выбора воздухоотводчиков

С чего начать выбор автоматического воздушника, знает далеко не каждый. Чтобы изделие служило долго и безотказно, рекомендуется покупать изделия европейского или отечественного производства, но не китайские дешёвые подделки. Покупка дешёвого автоматического выпускника может стать причиной развития таковых неблагоприятных последствий:

  1. Пропускание не только воздуха, но и теплоносителя через клапан. При этом будет обнаруживаться лужа воды под радиаторами или в местах установки воздухоотводчиков.
  2. Заклинивание изделие, поэтому он не будет работать.
  3. Быстрый приход в негодность.

Предохранительные клапаны автоматического типа хотя и имеют меньший срок службы, чем ручные, но при этом они должны безотказно служить не менее 10 лет. Ручные изделия имеют срок службы свыше 15 лет, поэтому вместо покупки дешёвого автомата лучше отдать предпочтение ручному устройству. Это позволит выиграть не только в плане экономии, но ещё и не будет проблем со спуском воздуха.

Чтобы выбрать уран Маевского хорошего качества, нужно обратить внимание на следующие критерии:

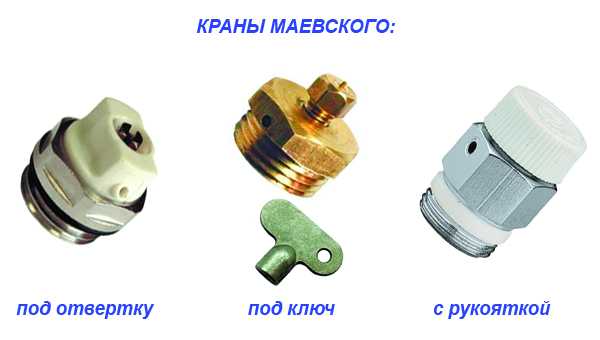

  1. Наличие рукоятки, что позволит удобно открыть кран для спуска воздуха. Недостатком кранов с рукоятками является доступ к ним детей, которые вполне способны его открыть. Установка таких выпускников с рукоятками уместна только в труднодоступных местах, в остальных случаях рекомендуется монтировать обычные изделия под ключ или отвёртку.
  2. Чтобы не потерять специальный ключ для спуска воздуха, его следует располагать на стене рядом с радиатором. Это позволит не потерять ключ, а также всегда оперативно спустить воздух.
  3. Покупать изделия с анодированным покрытием. Это напыление позволяет защитить металл от появления окислительных процессов.
  4. Если позволяет бюджет, можно приобрести изделие, которое способно улавливать пузырьки воздуха. Однако такие ручные выпускники не сильно отличаются по стоимости с автоматическими воздухоотводчиками.

Чтобы не ошибиться с выбором, нужно обратить внимание на фирму-производителя. В зависимости от бренда сантехнического и отопительного оборудования, будет отличаться не только качество, но и стоимость. Кроме того, если используется закрытая система отопления, то нужно обращать внимание на технические параметры устройств, в частности, рабочее давление.

gidpotrubam.ru

Воздухоотводчики для систем отопления, удаление воздуха, автоматические и ручные клапаны

Каждый городской житель не понаслышке знает о главном враге системы отопления. Всякий раз с началом отопительного сезона только и слышатся разговоры о том, что надо спускать воздух. Хорошо, когда об этом озаботились ещё на этапе монтажа, и были заранее установлены воздухоотводчики для систем отопления.

Воздухоотводчик на радиаторе отопления

Откуда воздух в системе?

Источников попадания воздуха в систему может быть множество – при первичном заполнении водой, из-за подсоса через некачественные уплотнения, из-за подпитки водой и т.д. Один из основных его поставщиков – сама вода. В ней содержится много растворенного кислорода, а при нагреве, снижении скорости движения и уменьшении давления его растворимость падает, и он выделяется в атмосферу, из-за чего обязательно надо проводить удаление воздуха из системы отопления.

Выделяющийся воздух поднимается вверх и скапливается в местах, где затруднено его прохождение, образуя воздушные пробки и препятствуя нормальной циркуляции воды.

Вот для уничтожения таких пробок и производится установка воздухоотводчиков, для системы отопления они обычно ставятся в определенных местах, как показано на рисунке.

Установка воздухоотводчиков в системе отопления

О типах воздухоотводчиков

Из приведенного рисунка видно, что существуют, как минимум, два типа воздухотводчиков:

  • автоматический;
  • ручной,  или как его ещё называют, кран Маевского.

Автоматические воздухоотводчики в системе отопления ставятся в местах наиболее вероятного скопления воздуха, причем желательно на максимальной высоте, а вот кран Маевского устанавливается непосредственно на радиаторах.

Конструктивные особенности, отраженные в названии, определяют и принципы работы.

Тогда как работающий автоматический воздушный клапан для отопления совершенно незаметен и не требует никакого вмешательства, кран Маевского позволяет именно в ручном режиме удалить воздух из системы отопления.

Где и как ставят воздухоотводчики

Если система относится к открытой, то удаление воздуха из нее происходит через расширительный бачок. Для систем с принудительной циркуляцией обеспечить сброс воздуха из системы отопления позволяют следующие меры:

  • прокладывают трубы с горячим теплоносителем с подъемом от главного стояка к удаленным, при этом направление движения выделившегося воздуха и воды должны совпадать;
  • в высшей точке ставят воздухосборники, для систем отопления характерным является, что при снижении скорости и изменении направления движения воды происходит выделение растворенного в ней воздуха;
  • устанавливают спускник воздуха системы отопления в местах наиболее вероятного скопления газов (стояков, сепараторов, гребенок и т.д.) и на каждом отопительном приборе, особенно на алюминиевых радиаторах, поскольку алюминий выступает катализатором разложения воды.

Об устройстве воздухоотводчика

Устройство автоматического и ручного воздухоотводчиков совпадают в главном – и в том и в другом существует канал, клапан, через который осуществляется выпуск воздуха из системы отопления, по тем или иным причинам попавший внутрь.

Автоматический воздухоотводчик

Его устройство показано на приведенном рисунке. Когда в системе нет воздуха, поплавок находится в верхнем положении и игольчатый клапан закрыт (правый рисунок). Когда появляется воздух, поплавок отпускается и через коромысло открывает клапан, что вызывает спуск воздуха из системы отопления.



Устройство автоматического воздухооводчика

После того, как он выйдет из системы, поплавок поднимается, вследствие чего игла закрывает клапан, и система работает в штатном режиме.

Ручной воздухоотводчик (кран Маевского)

Он устроен гораздо проще, но в его конструкции используется тот же принцип – игольчатый клапан перекрывает канал для выпуска воздуха. Все это показано на рисунке ниже



Строение крана Маевского

Когда вращается регулятор,  клапан спуска воздуха системы отопления открывается или закрывается, избавляя систему от скоплений воздуха или газов. Чаще всего подобные устройства ставятся на радиаторах.

Конструктивное исполнение

Воздухоотводчики могут иметь разное исполнение, в первую очередь по форме – прямые, угловые, горизонтальные, вертикальные и т.д. По принципу действия они также могут различаться – шаровые или  игольчатые.

В общем случае, вместо воздухоотводчика может быть использован и обычный кран, который позволяет вместе с воздухом слить застоявшуюся воду.

Но это уже, скажем так, отголоски прошедшего времени, когда не было таких надежных устройств. А сейчас нормой должно быть повсеместное использование воздухоотводчиков, причем вместе с предохранительными устройствами.

Воздухоотводчики необходимо признать таким же неотъемлемым элементом системы отопления, как радиатор или котел. Они позволяют поддерживать ее постоянно в рабочем состоянии, а также своевременно и без дополнительных затрат восстановить  работоспособность в случае образования воздушных пробок.

otoplenie-doma.org

виды и принцип работы устройств для сброса воздуха из системы

Характерным признаком отопительных систем с использованием жидкого теплоносителя является появление воздушных пробок. С такой проблемой сталкиваются многие люди, применяющие этот тип обогрева. В открытых контурах воздух уходит естественным путём, для закрытых же необходимо использовать специальное устройство, помогающее избавиться от загазованности. Таким прибором является автоматический воздухоотводчик.

Причины завоздушивания системы

Воздух оказывает негативное влияние на работу и срок эксплуатации отопительной системы. Постепенно возникает процесс коррозии из-за вступления железа в реакцию с кислородом. Также пробки не дают теплоносителю нормально передвигаться по контуру, что приводит к слабому нагреву отдельных элементов системы. Возникновение пузырей влечёт за собой преждевременные поломки даже самых качественных циркуляционных насосов. Выделяют несколько основных причин, из-за которых появляются воздушные пробки:

  1. Для теплоносителя применяется обычная водопроводная вода, которая не проходила этапы обработки, способствующие удалению растворённого кислорода. Во время нагрева он снова приобретает газообразную форму и накапливается в поворотных или верхних точках системы обогрева.
  2. Очень быстрое наполнение трубопровода жидкостью.
  3. Подача теплоносителя не из нижней точки. Так вода не может вытеснить весь воздух из системы.
  4. Негерметичность или повреждения соединительных элементов.
  5. Использование труб, которые не предназначены для горячей воды.
  6. Ошибки во время проектирования системы.
  7. Установка радиатора без соблюдения необходимого угла наклона.
  8. Случайное проникновение воздуха во время ремонта.

Если пробки постоянно появляются в одном и том же месте, то рекомендуется установить автоматический спускник воздуха для системы отопления. Это решит проблему со снижением давления.

NAVIEN воздухоотводчик потек ((( из серии просто так

Разновидности воздушных клапанов

Пузырьки воздуха, находящиеся в жидкости, обычно накапливаются в каких-либо отдельных местах трубопровода или внутри батарей. Появившаяся пробка постепенно увеличивается, что приводит к частичной или полной блокировке циркуляции горячей воды в конкретном участке. Некоторые секции или целые радиаторы могут совсем перестать греть. Чтобы избавиться от воздуха в отопительной системе, используют два вида воздушных стравливателей:

  • механический клапан Маевского;
  • автоматический сбросник воздуха из системы отопления.

Во времена Советского Союза воздухоотделители такого рода не применялись. В частных постройках обычно использовали отопление открытого типа. Воздух в таком случае выходил через расширитель. Централизованные сети снабжались воздухоотводными кранами. Зачастую их монтировали в высших точках.

Автоматический воздухоотводчик для отопления — устройство, предназначение, типы

Механический спускной кран

Устройство механического развоздушивателя довольно простое. Зачастую он имеет латунный корпус и резьбовые соединения на ½ или ¾. дюйма Сбоку в устройстве есть небольшое отверстие, которое необходимо для сброса воздуха из системы.

Некоторые модели механизмов снабжают специальной пластиковой вставкой. Внутри неё есть маленький отводной канал. Это позволяет эксплуатировать устройство с большим удобством, так как его положение можно регулировать благодаря пластмассовой шайбе. Механический развоздушник функционирует следующим образом:

  1. При эксплуатации отопительных систем винт с этого устройства закручен и полностью закрывает выходное отверстие.
  2. Если возникает необходимость спустить образовавшиеся скопления воздуха, тогда винт немного откручивают. Давление теплоносителя выдавливает пробку.
  3. Сначала из радиатора выходит чистый воздух, а затем вперемежку с жидкостью. Клапан Маевского перекрывается только после того, как из отверстия начнёт идти вода.

Ручной кран Маевского способен правильно работать на протяжении многих лет. Это безотказное устройство имеет большой срок эксплуатации.

Зачастую прибор монтируют на радиаторе. Краны Маевского имеют разные способы откручивания. Для этой цели можно применять рукоятку из пластика или металла, обычную отвёртку или четырехгранный ключ.

Принцип работы автоматического устройства

Автоматический воздушник может использоваться как для отопления, так и для систем горячего водоснабжения. Такой прибор функционирует без каких-либо вмешательств человека. Механизм состоит из латунного корпуса и бочонка, расположенного вертикально, и имеет резьбовые соединения. Внутри прибора находится пластмассовый поплавок. К нему подсоединяется клапан, на который воздействует вода. Принцип работы автоматического воздухоотводчика для отопления заключается в следующем:

  1. Когда камера находится в рабочем состоянии, корпус заполняется водой, которая оказывает давление на поплавок и прижимает его кверху. Воздушный клапан перекрыт.
  2. Во время скопления воздуха в этой камере начинается снижаться уровень жидкости. Поплавок постепенно опускается.
  3. При критическом снижении количества воды клапан открывается, что приводит к спуску скопившегося воздуха наружу.
  4. После полного вытеснения весь механизм возвращается в прежнее положение. Клапан снова закрывается.

Когда отопительная система наполняется жидкостью, постоянно происходит сброс воздуха до тех пор, пока поплавок не поднимется в верхнюю часть камеры. После наполнения резервуара водой пружина начинает воздействовать на клапан, а тот перекрывает отверстие.

Автоотводчики газов могут быть с угловым или прямым подсоединением. Одни производители выполняют конструкцию так, чтобы сброс происходил вертикально, а другие — в сторону. Для обычного бытового использования такие различия практически не имеют никакого значения.

Автоматический воздухоотводчик — принцип работы, обзор

Фирмы, производящие автоспускники, постоянно совершенствуют свою продукцию. Ведущие компании снабжают изделия некоторыми дополнительными функциями, к которым относятся:

  1. Защита устройства от гидроударов. Для этого в конструкцию добавляют отражающую пластину.
  2. Дополнительные горизонтальные штуцера. Они служат для более эффективного сбора небольших воздушных пузырьков.
  3. Установку мини-клапана можно произвести непосредственно в радиаторную заглушку.

Также некоторые модели позволяют демонтировать клапан без сброса воды из системы. Это возможно благодаря встроенному отсекающему крану. Во время откручивания элемента пружина начинает расправляться и прижимает прокладку к входному отверстию радиатора.

Монтаж оборудования

В любой отопительной системе на жидкостном теплоносителя есть определённые участки, где обязательно нужно устанавливать автоотводчик. Механические клапаны Маевского следует монтировать на все радиаторы, чтобы всегда была возможность стравить лишний воздух. Автоматический прибор следует устанавливать только в вертикальном положении на таких участках разводки:

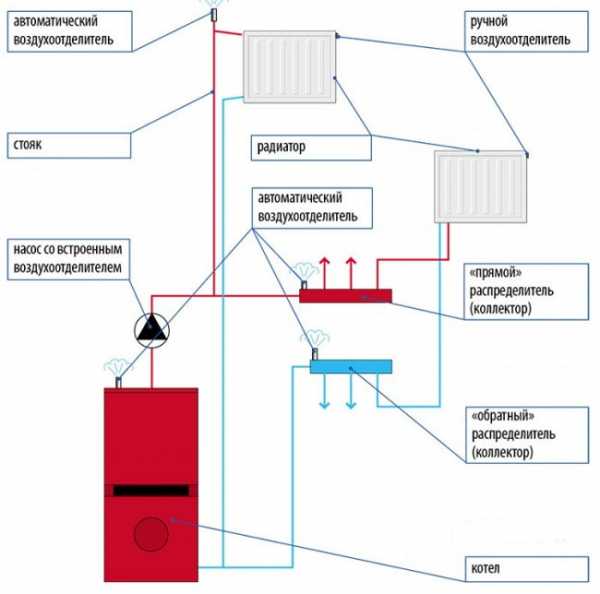

  1. В группу безопасности теплогенератора, подключённого к закрытой системе обогрева.
  2. На всех коллекторах отопления, сделанного по типу тёплого пола.
  3. В самой верхней точке контура.
  4. На полотенцесушителе.
  5. Во все распределительные гребёнки.
  6. Желательно монтировать устройство и в гидрострелку.

Также эти приборы устанавливаются на всех проблемных точках сети, особенно там, где появляются П-образные петли, которые развёрнуты кверху. В таких местах возникновения воздушных пробок избежать не удастся.

Если говорить о механических клапанах, то их не следует устанавливать напрямую в трубы. Так воздух пройдёт мимо устройства, а вместо пробки будет выходить теплоноситель. В этом случае прибор полностью бесполезен. Автоматические воздухоотводчики оснащены специальной камерой, которая улавливает все пузырьки. Лучшим вариантом будет монтаж углового механизма. Многие отказываются от такого устройства, поскольку колба сильно бросается в глаза. Чтобы резервуар не мешал, можно взять мини-модель сбросника.

Зачем нужен качественный автоматический воздухоотводчик. Spirotech. Spirotop.

Рекомендации по выбору

Наиболее важной рекомендацией является то, что нельзя покупать клапаны китайского производства. Практически все модели этого происхождения имеют сомнительное качество. Последствия такой экономии могут привести к следующему:

  1. Параллельно с воздушными пробками прибор будет пропускать жидкость. Это приводит к падению давления в контуре, а также к появлению подтёков на корпусе, стенах и полу.
  2. Воздухоотводчик плохого качества может просто не сработать.
  3. Теплоноситель довольно быстро приводит в негодность все конструктивные элементы клапана.

С механическими устройствами такая проблема возникает гораздо реже, так как в их конструкции практически нечему ломаться. Эти изделия не являются каким-то сложным оборудованием, поэтому их стоимость довольно низкая. Даже известные производители (например, Valtec) предоставляют продукцию по средней цене. Также высокими качественными характеристиками славятся автоматы фирмы Spirotech. Основные советы по выбору:

  1. Механический клапан лучше покупать с пластиковой или металлической ручкой. Это устраняет необходимость возиться с различными ключами или отвёртками. Пользоваться устройством удобно даже в местах, куда доступ затруднён.
  2. Если в доме есть маленькие дети, то желательно устанавливать обычный ручной кран, предназначенный под регулировку отвёрткой. Ребёнок может открутить сбросник с ручкой и ошпариться теплоносителем.
  3. Рекомендуется покупать приборы с автоматическим отсекателем.
  4. Если позволяет бюджет, можно приобрести устройство с дополнительными функциями. Это делает эксплуатацию системы более удобной.
  5. Специальное анодированное напыление клапана практически не играет никакой роли. Оно только снижает степень коррозии металла.

На рынке можно встретить комбинированные конструкции, которые тоже оснащаются сбросником. К ним относятся балансировочные вентили, различные запорные арматуры, циркуляционные насосы. Большинство специалистов не рекомендует использовать такие изделия. Лучше приобрести каждую деталь по отдельности. Для обычной квартиры отлично подойдёт клапан ROBOCAL. Он рассчитан на давление до 6 Бар.

Течёт автоматический развоздушник, воздухоотводчик, воздухоудалитель, солдатик. Что делать?

oventilyacii.ru

Автоматический воздухоотводчик: работа, виды, установка

Читайте в этой публикации:
Автоматический воздухоотводчик: принцип работы
Виды автоматических сбросников воздуха
Что лучше: автомат или ручной кран Маевского

Воздух в системе отопления – это даже не плохо, это критично и негативно сказывается на эффективности отопления дома. И самое неприятное в нем, что он образуется в трубах постоянно. Следовательно, его удаление – это нескончаемый процесс. То есть человеку приходится либо постоянно стравливать его вручную посредством крана Маевского, либо же автоматически, что гораздо привлекательнее. Именно для этого и был создан такой прибор, как автоматический воздухоотводчик, который и является темой данной статьи – вместе с сайтом stroisovety.org мы разберемся с его конструкцией, ознакомимся с разновидностями и принципом работы, а также расскажем о том, как и где он устанавливается.

Автоматические воздухоотводчики в системе отопления фото

Автоматический воздухоотводчик: принцип работы

Вы, наверное, сильно удивитесь, если я скажу, что автоматический кран Маевского работает практически по такому же принципу, как и бачок унитаза – и в том и в другом устройстве основную работу выполняет поплавок. В случае с унитазом перемещение поплавка перекрывает и открывает игольчатый клапан, через который проходит жидкость, а в случае с автоматическим сбросом воздуха через игольчатый клапан из системы отопления удаляется газ. По сути, в такой системе имеются всего два рабочих положения клапана – поплавок вверху и поплавок внизу.

  1. Поплавок вверху – клапан закрыт. Такое положение говорит только о том, что в корпусе воздушного клапана не содержится воздух или он там есть, но в малом количестве, и его недостаточно для того, чтобы поплавок опустился вниз настолько, чтобы клапан сработал. То есть по мере того, как воздух вверху корпуса воздушного автомата будет добавляться, он будет вытеснять воду – вместе с водой будет опускаться и поплавок, который, в свою очередь, тянет игольчатый клапан. Неровен тот час, когда поплавок опустится настолько низко, что клапан откроется полностью, и весь воздух, находящийся в автомате, благодаря давлению теплоносителя в системе отопления выйдет наружу.
  2. Как только это случится, пространство, ранее занимаемое воздухом, заполнится водой. Что произойдет с поплавком? Все правильно – он поднимется вверх, и игольчатый клапан закроет выпускное отверстие, предотвратив тем самым выход наружу теплоносителя. Все. Клапан вернулся в исходное положение Закрыто и будет находиться в нем, пока скапливающийся в корпусе автоматического сбросника воздух не опустит поплавок настолько, чтобы игольчатый клапан открылся.

    Работа автоматического воздухоотводчика фото

Все прекрасно, все работает, и воздух удаляется в автоматическом режиме – контролировать этот процесс вручную теперь не нужно. Есть правда одно «но» – вся эта система работает только при вертикальном положении поплавка, то есть самого автоматического воздушного клапана, чего добиться в системе отопления не всегда возможно. В принципе, и это не проблема, так как, осмыслив эту ситуацию, производители подобных устройств быстро нашли выход, и в результате этих поисков появились альтернативные конструкции – так сказать, разновидности.

Виды автоматических сбросников воздуха

Всего существует три разновидности этих приспособлений – невзирая на это, работа автоматического воздухоотводчика, а вернее ее принцип, остается неизменным. Во всех случаях применяется все тот же игольчатый клапан и все тот же поплавок, открывающий и закрывающий его – разница только в положении корпуса относительно присоединительного патрубка, т.е. резьбового соединения.

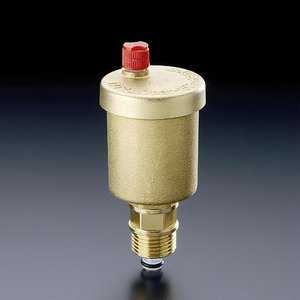

  1. Прямой автоматический воздушный клапан для отопления. Наиболее распространенное приспособление для автоматического удаления воздуха. Он предназначен только для вертикальной установки – в смысле того, что если вы вдруг надумаете использовать его для батареи, то дополнительно понадобится уголок под 90 градусов. Оптимальная область их применения – это трубопроводы, а вернее их верхние точки, куда по всем законам физики устремляется образовывающийся в отоплении воздух. Если бы не подобные приборы, то сбрасывать воздух в самых верхних точках отопительных систем было бы очень неудобно. Кроме того, автоматическими сбросниками с прямыми присоединительными патрубками оснащается и некоторое оборудование систем отопления. К примеру, автоматический воздушный клапан является неотъемлемым элементом группы безопасности котла, в которую также входит манометр и взрывной клапан. Воздушниками еще оборудуются бойлеры косвенного нагрева и прочее оборудование, вверху которого возникает вероятность образования скоплений воздуха.

    Автоматический воздушный клапан фото

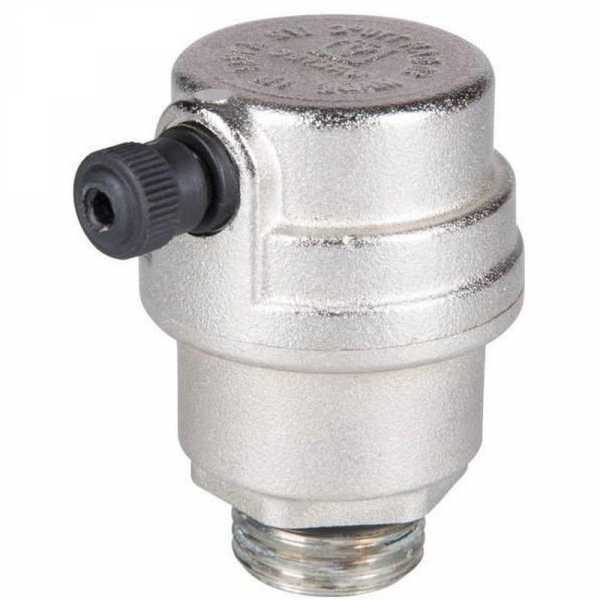

  2. Угловой сбросник воздуха. Если говорить коротко, то используются угловые воздушные автоматы там, где отсутствует возможность установить его прямого собрата – он может либо не помещаться в нужном месте, либо оборудование иметь боковой отвод с резьбой. В общем, ситуаций различных много, и перечислять их все не имеет никакого смысла, тем более что суть и принцип работы остаются без изменений – меняется только расположение выходного присоединительного патрубка с резьбой и, как результат, внешний вид автоматического крана Маевского. Очень важным условием правильного функционирования углового автомата для сброса воздуха является строго вертикальная установка его корпуса. Горизонтально и даже под наклоном с небольшим углом автомат не сможет работать адекватно – поплавок будет застревать и, как результат, удаление воздуха будет несвоевременным или оно вообще не будет производиться.
  3. Автоматический воздухоотводчик для радиаторов. По сути, это разновидность углового автомата для удаления воздуха, хотя с виду этого и не скажешь – все эти нюансы спрятаны внутри корпуса. Наружная часть воздушника для батарей создается исходя из эстетических соображений. Кроме того, эти приспособления отличаются и диаметром присоединительного патрубка – на современные радиаторы они устанавливаются прямиком в батарею, без использования футорных гаек. На старые батареи они монтируются через футорку с проходным резьбовым отверстием, а для стальных конвекторов применяются специальные автоматы с полудюймовым патрубком.

    Автоматический воздухоотводчик для радиаторов фото

Это и все разновидности, которыми может похвастаться автоматический воздушный клапан для систем отопления. В принципе, большего и не нужно, так как невзирая на различные условия установки, какой-нибудь из них все равно подойдет.

Что лучше: автомат или ручной кран Маевского

Как бы привлекательно ни выглядела работа автоматического клапана сброса воздуха, какие бы преимуществами она ни сулила, все же существуют некоторые обстоятельства, которые говорят не в ее пользу. Или как минимум говорящие об экономической нецелесообразности установки автомата. Таких обстоятельств немного, но тем не менее они встречаются.

  1. В первую очередь, это системы центрального отопления с чугунными батареями. Причин, по которым автоматику лучше не ставить, несколько. Во-первых, это грязь, которой в металлических трубах и чугунных батареях очень много – автомат быстро забьется илом, и его придется часто чистить. Если вас это не смущает, то возникает другой вопрос – снять автомат при заполненной системе и почистить его не получится. Хотя если вам все-таки захочется его установить, можно дополнительно перед автоматом поставить небольшой клапан, который не даст теплоносителю вытекать из системы после того, как вы снимете автоматический сбросник воздуха. Если и это вас не остановило, то тогда подумайте о том, как часто вы будете стравливать воздух с батареи центрального отопления. Я совершенно уверен, что 90% жителей многоэтажных домов этим не занимаются даже один раз в отопительный сезон. А ставить на всякий случай как-то неразумно – на всякий случай можно обойтись и дешевым ручным краном Маевского.

    Воздухоотводчик автоматический фото

  2. Чтобы понять второй нюанс, следует разобраться, почему в системе отопления образуется воздух. А образуется он потому, что некоторые химические элементы при повышенной температуре вступают в реакцию с материалом батареи – причем следует понять, что делают они это интенсивно далеко не с каждым из них, а только с алюминием. Именно поэтому на алюминиевых и биметаллических батареях автоматические воздухоотводчики устанавливаются обязательно. В случае со стальными, чугунными и прочими материалами выделение газов в системе отопления происходит очень медленно – причем настолько, что необходимость в сбросе воздуха возникает только в случае перезаполнения системы теплоносителем. Отсюда вывод, что в таких ситуациях вполне можно обойтись и обычным ручным краном Маевского.

Спросите, к чему такие разграничения? Все достаточно просто – автоматический воздухоотводчик стоит как минимум раз в 10 больше, чем кран Маевского. Так что если особой необходимости в нем нет, можно воздержаться от излишних расходов.Кстати, совсем забыл сказать – любой автоматический сбросник для воздуха можно использовать в ручном режиме. Для этого он дополнительно оборудуется золотником – стоит только нажать спичкой или чем-то другим тонким на его внутренний штифт, и воздух сойдет. Как вариант, если его нет, пойдет водичка.

Автор статьи Александр Куликов

stroisovety.org
