Содержание

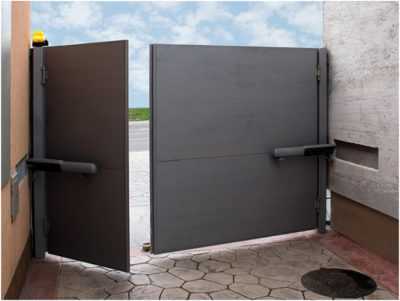

Автоматика для распашных ворот с открытием наружу

Автоматика для распашных ворот и ее виды

Продуктом достигшими высот технологического прогресса стали автоматические системы для ворот. Простота и эффективность этого оборудования существенно облегчила жизнь человека в быту и на производстве. Современная автоматика для распашных ворот проста и удобна в эксплуатации. Долговечность и практичность, безопасность и экономия времени — это составляющие делающие объект привлекательным и показывающие его лицо. Популярность автоматических систем неизменна.

Распашные ворота и виды приводов

Линейные приводы систем автоматики ворот подразделяются на электромеханический и гидравлический тип. Особая популярность линейных приводов связана с простотой конструкции и надежностью. Низкая стоимость с возможностями монтирования на узких стойках.
Линейный механизм перемещает створки ворот в любом направлении (внутрь/наружу) на угол 90° градусов. Функционирует линейный привод простым способом. Двигатель с помощью редуктора вращает червячный винт, связанный с направляющей гайкой. Перемещение гайки позволяет эффективно открывать и закрывать плоскости створок.

Автоматика гидравлических устройств также проста. Электродвигатель вращает шестерни в насосе, которые осуществляют нагнетание масла в полости гидроцилиндра. Посредством созданного давления масла обеспечивается перемещение штока.
Рычажные механизмы очень плавно могут манипулировать перемещением створок. Необходимость замедлять движение в конечных положениях отпадает благодаря конструктивным особенностям. Основным механизмом является моторедуктор представляющий собой электродвигатель, совмещенный с редуктором. Моторедуктор устанавливается на неподвижной стойке ворот и посредством рычага, закрепленного на створке, управляет перемещением.
Подземные приводы монтируются в области столбов. На поверхность конструкция не выступает. Доступ к оборудованию возможен благодаря оборудованному монтажному месту. Створки ворот способны разворачиваться на угол до 180° градусов. Чаще всего подземная конструкция используется по индивидуальным заказам для сохранения внешнего вида ворот и более удобной эксплуатации в особых условиях.

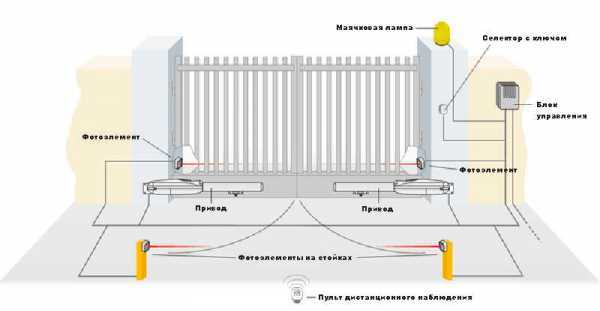

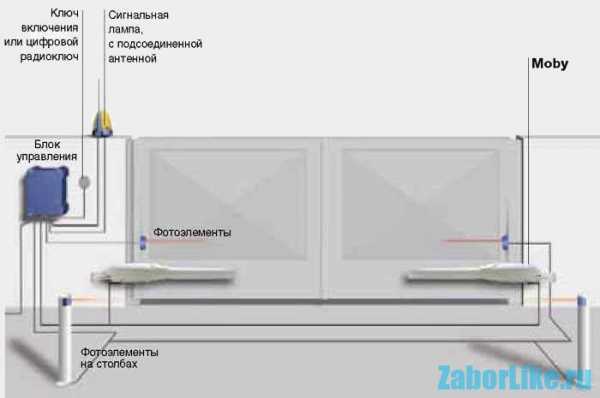

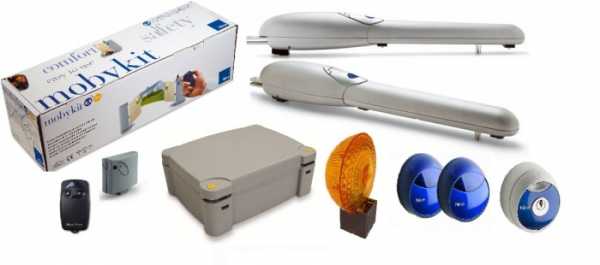

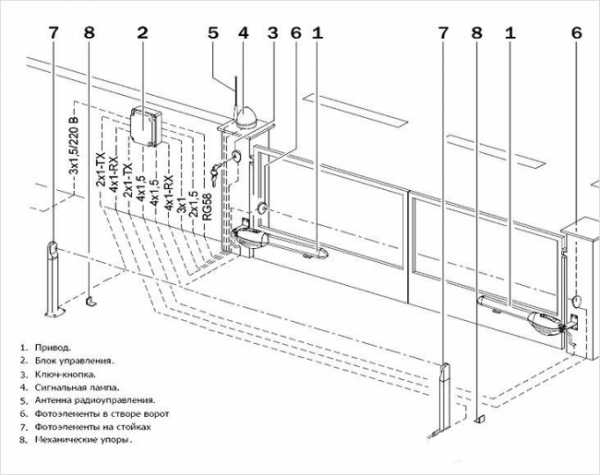

Комплект автоматики для распашных ворот

Комплект автоматики состоит из следующих компонентов:

Правосторонний привод
Левосторонний привод
Концевые выключатели
Панель управления
Блок приемника
Пульт дистанционного управления
Антенное устройство
Набор фотоэлементов
Сигнальные индикаторы

Автоматика для открывания распашных ворот наружу

Ассортимент разнообразных групп автоматики позволяет пользователям оптимально подобрать подходящую систему автоматики. В особых случаях можно воспользоваться комплексным решением автоматизации ворот. Распашные ворота, открывающиеся наружу, как правило, используют линейную автоматику. Целесообразность ее использования обусловлена простотой монтажа и надежностью. Электропривод монтируется внутри проема и занимает не более 150 мм с каждой стороны. В данной конструкции необязательно использование концевых выключателей — достаточно сделать упоры.

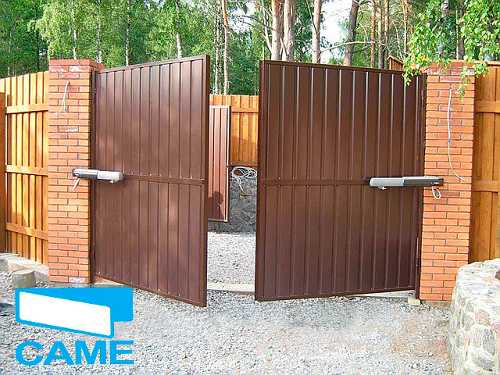

Автоматика для распашных ворот CAME

Автоматика CAME постоянно совершенствуется. Мощность, надежность и долговечность этой автоматики позволили занять ей основные позиции среди аналогов. Электромеханический привод отличается высокими эксплуатационными параметрами. Сезонные изменения климата не создают для автоматики Came проблем. Специальные смазочные компоненты гарантируют долгосрочную безотказную эксплуатацию. Ассортимент продукции достаточно широк и удовлетворяет любого потребителя. При временном отключении электроэнергии воротами можно управлять вручную. Для этого имеется специальный ключ.

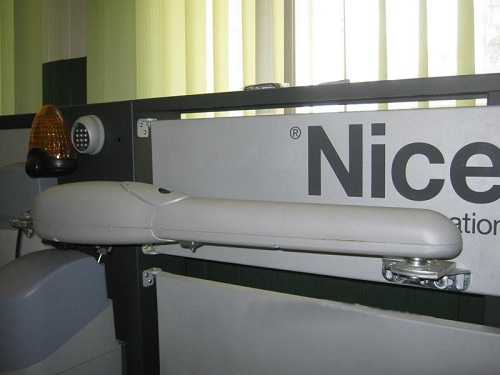

Автоматика для распашных ворот Nice

Итальянская марка Nice представляет линейные (Wingo), рычажные (Walky) и подземные (Metro) типы автоматики приводов. Обилие групп позволяет наиболее выгодным образом подобрать оптимальный вариант. Имеется самоблокировка. Третье поколение имеет наилучшие качественные показатели и долговечность. Двойная конструкция алюминиевого корпуса имеет повышенную устойчивость к воздействию внешних факторов.

Монтаж автоматики для распашных ворот

Перед проведением работ следует проверить и отрегулировать ход ворот. Основные монтажные работы сводятся к грамотной установке 2-х приводов. Сложная автоматика для распашных ворот потребует скрупулезного отношения и определенных знаний. Монтаж блока автоматики можно осуществить в любом удобном месте. Подключение двигателей производится в соответствии с инструкцией. Наличие концевых выключателей потребует их регулировки. При наличии упоров потребуется отрегулировать режимы времени и усилия. Для безопасности монтируются фотоэлементы и визуальные индикаторы.

Видео монтажа автоматики для распашных ворот

Автоматические распашные ворота своими руками

Благодаря современным технологиям постоянно появляются новые возможности и приспособления, делающие нашу жизнь легче и проще. Сюда следует отнести и распашные автоматические ворота.

Эта конструкция достаточно проста, именно ее можно сделать своими руками. Сама установка распашных ворот. имеющих автоматический механизм, не отличается от обычных. Главное – это правильно установить качественную автоматику. Покупая такой механизм, лучше всего обращать внимание на известных производителей.

Тогда будет намного проще найти дополнительные детали, произвести их замену и прочее. Перед непосредственной разработкой и установкой ворот своими руками необходимо купить автоматический механизм.

Как правильно выбрать автоматику

Следует помнить, что на работу автоматического распашного устройства влияет несколько факторов:

Площадь и вес створок;
Интенсивность открывания;
Легкость хода створок.

Для того чтобы автоматический механизм работал долго, необходимо внимательно рассмотреть каждую из этих трех характеристик и подобрать такой комплект, который бы отлично подойти к предназначению распашных ворот.

Площадь и вес створок

Эти два параметра очень связаны между собой. На привод и створку постоянно идет ветровая нагрузка. Если поставить своими руками комплект автоматики, которая рассчитана на 100 кг, но при этом не учесть площадь ворот, то есть большая вероятность того, что при сильных порывах ветра они просто разлетятся в разные стороны.

Именно поэтому необходимо провести достаточно простые расчеты. Для этого нужно знать приблизительную ветровую нагрузку местности. Допустим, этот показатель составляет 50 кг/м. Тогда на ворота из обычного профнастила размером в 2х2 м ветровая нагрузка будет 2х2х50 = 200 кг. К этому значению прибавить фактический вес створки в 100 кг – и выходит 300 кг.

Таким образом, для таких распашных ворот нужно устанавливать привод, который рассчитан на вес от 400 до 800 кг. Тогда есть большая вероятность, что эта конструкция будет служить долго, привод не потеряет своих возможностей, и всевозможные ухудшения погодных условий ей не страшны.

Интенсивность открывания

Данный показатель также является очень важным. Его выражают в процентах, он показывает время работы за один час. Измерить эту характеристику, которую имеет комплект автоматики, также достаточно просто. Допустим, что ворота открываются и закрываются по 20 секунд. Если автоматический механизм имеет показатель в 30 %, то в течение часа он может открываться 18 минут, то есть 1080 секунд (60*30%). Если на открытие и закрытие ворот необходимо 40 секунд, то в течение часа этот механизм способен пропустить 27 машин (1080/40). Для дома этот показатель более чем хорош. А вот для установки на каком-то предприятии или же в корпоративном гараже его будет недостаточно.

Лёгкость хода створок ворот

Этот параметр зависит от различных погодных условий и от правильности установки петель на столбах. Именно поэтому лучше всего выбирать привод, который имеет запас мощности. В противном случае, в зимние холода привод не сможет исполнять поставленных заданий, и нужно будет открывать ворота своими руками.

Определившись с главными характеристиками автоматики, можно с легкостью выбрать необходимый комплект и приступить к сооружению распашных ворот своими руками. На сегодняшний день установить автоматику можно в три разных способа. Рассмотрим каждый из них.

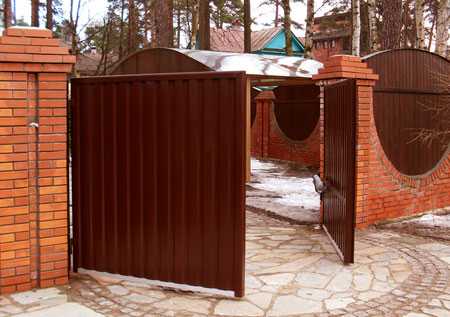

Распашные ворота, открывающиеся наружу

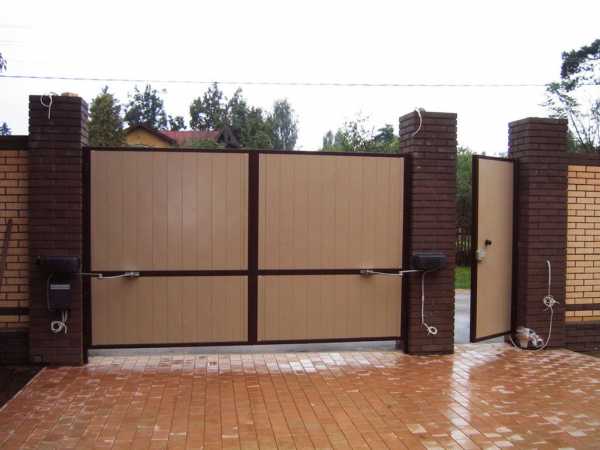

Автоматические распашные ворота очень удобны и привычны для обычного человека, ведь занимают всего по 15 см с каждой стороны. Следует отметить, что такой тип в некоторых странах запрещен для установки законодательством.

Итак, процесс работы начинается из изготовления столбов. В основном принято использовать кирпичные столбы. В центр такого столба необходимо установить трубу, размером 10х10 см. Потом к трубе приваривают арматуру и выводят три закладные, на которые потом крепится профильная труба. Как раз к ней и привариваются петли ворот. Каркас необходимо сделать своими руками из трубы размером 50х50 или 60х30 и трубой внутри в 40х30 мм. Как раз к ней и будет впоследствии устанавливаться профнастил.

Также нужно взять металлическую трубу размером 40х20 мм и приварить посредине большой трубы. Это позволит сделать процесс зашивки профнастилом легче и проще. После сварки всех элементов можно приступать к их покраске. Когда краска высохла, тогда нужно установить ворота на петли. Когда все уже практически готово, можно устанавливать автоматический механизм. На сегодняшний день купить необходимый комплект автоматики достаточно просто. Его предлагают практически в каждом строительном магазине. В такой комплект в основном входят следующие элементы:

Самозапирающийся привод правосторонний;
Самозапирающийся привод левосторонний;
Блок управления воротами — это наличие платы управления и трансформатора в одном корпусе;
Комплект фотоэлементов. Сюда нужно отнести и пульт дистанционного управления, приемник, передатчик и другие фотоэлементы;
Дополнительные элементы, среди которых комплект необходимых болтов и гаек, ключи для аварийной разблокировки;
Набор крепежных пластин.

Имея такой комплект автоматики, установить ее на ворота своими руками не составит труда. Важно только соблюдать все советы и размеры, которые имеет конкретный автоматический механизм.

Установка автоматики на распашные ворота, открывающиеся наружу

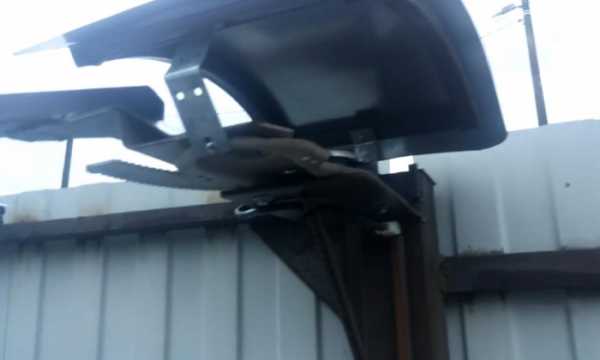

В первую очередь нужно приварить два кронштейна – первый — к трубе каркаса, второй — на закладную столба. Очень важно соблюдать те размеры, которые имеет комплект автоматики. В противном случае автоматические распашные ворота своими руками не будут открываться, или же прослужат недолго и некачественно.

Следует знать, что данный тип самый распространенный и имеет ряд ограничений. Сюда в первую очередь относится расстояние от края столба до центра петли. Оно не должно быть более 60 мм. Столбы в этом варианте устанавливаются так же, как и в предыдущем способе. Потом из столба необходимо вывести три закладные. Именно на них нужно установить трубу в 60х30 мм для последующего крепления петлей. Очень важно, чтобы расстояние между краями столбов и закладными было не менее 6-10 см. После этого в крайних точках открывания и закрывания привариваются своими руками упоры. Такими упорами могут быть и уголок, и арматура.

Следует обратить внимание на то, что в центре проезжей части упор достаточно сделать небольшой, всего в 3-4 см, а вот на ворота сделать основательный упор. Выводить закладные необходимо так же, как и при открывании наружу. Только вот расстояние теперь должно быть 10 см от края столба. Установка автоматики на распашные ворота, которые открываются внутрь, ничем не отличается от автоматического комплекта для тех ворот, которые открываются наружу. Таким образом, легко и просто можно своими руками установить прекрасные распашные ворота для гаража или для дома с автоматическим приводом, и долгие годы наслаждаться их превосходной работой.

Автоматика для распашных ворот с открытием наружу как способ облегчения эксплуатации входной группы

В современном мире автоматизация настолько развита, что открывать и закрывать ворота можно дистанционно, используя пульт управления. Человек находится в доме или машине и нажатием кнопки приказывает умной технике выполнить свою работу. Монтаж автоматики на распашные ворота осуществляют самостоятельно или с привлечением специалистов. Автоматизированные ворота очень удобны и комфортны. Их устройство представляет собой механизм и несколько створок, открывающих ворота наружу.

Преимущества автоматических распашных ворот

Среди всех положительных характеристик автоматизированных распашных ворот отдельного внимания заслуживают несколько весомых преимуществ:

Забота о человеке в плохую погоду. Для открытия-закрытия входной группы ему не нужно выходить из автомобиля или дома. Дополнительным плюсом послужит экономия времени.
Моментальное открытие. На распахивание створок уходит около 15 секунд.
Надежная фиксация приводом.
Возможность подсветки придомовой территории.
Надежность, долговечность и бесшумная работа устройства.
Дополнительная безопасность, достигаемая за счет блокировки створок.
Наличие ключа, позволяющего открывать ворота вручную при неожиданном отключении электроэнергии.

Автоматизировать входную конструкцию хозяин может на своё усмотрение. Производители и цены разнообразны, цели и материальные возможности потребителей также неодинаковы. В ходе многолетней работы доверие покупателей завоевали итальянские производители – Came, Nice, Faac. Компании выпускают качественный надежный товар, простой в монтаже и легкий в эксплуатации.

Для частного использования бренды предлагают несколько наименований электроприводов:

Покупка автоматики в комплекте дает хозяину возможность осуществить быстрый монтаж и настроить изделие под конкретные условия эксплуатации.

К бюджетным моделям относится китайская продукция. Но не каждая азиатская компания следит за своей репутацией, поэтому шанс столкнуться с некачественным товаром повышается. Цена китайских электроприводов низкая, качество – невысокое. Рано или поздно привод потребует замены, т. к. в большинстве случаев бюджетные модели не поддаются ремонту.

Электроприводы марки An-Motors – это детище отечественной компании «Алютех». Устройства хорошо работают в любое время года и выдерживают зимние отрицательные температуры и высокую влажность. Выпускают их в Китае, но специалисты компании контролируют качество изделий и дают гарантию на хорошую службу.

Распашные ворота оснащают линейными или рычажными приводами. Свой выбор потребители обычно останавливают на линейных автоматических устройствах с поступательным движением. Рычажные механизмы ставят, если работа с линейными приспособлениями затрудняется и не представляет большого смысла.

Схема привода для ворот

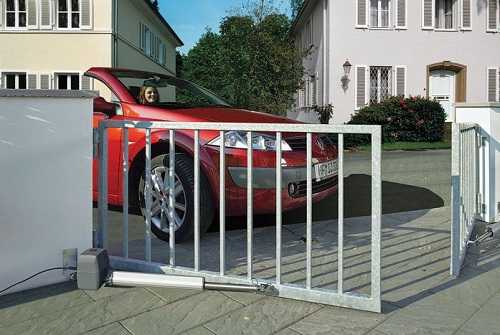

Существуют и приводы с подземной установкой – эстетичный вариант с погружением в землю. Они популярны у владельцев крупных особняков, которым важно сохранить замысел всего архитектурного ансамбля. Простым дачникам и собственникам традиционных домов рационально использовать линейные устройства.

К покупке автоматики следует подходить ответственно, поскольку качество привода является залогом его долгой бесперебойной работы. Выбор устройства основывается на таких критериях, как :

тип ворот;
ширина створок;
общий вес конструкции.

Но это далеко не всё. Для надежной работы приспособления важно учитывать максимальный уровень нагрузок. Автоматика будет исправно работать на воротах из профнастила. Также хозяин должен изучить интенсивность эксплуатации. Редкое применение допускает покупку прибора, рассчитанного на 50 % эксплуатации. Для постоянного движения ворот их лучше оборудовать приводом с интенсивностью работы 100 %.

Не менее важным критерием является время открытия створок. Показатель приводится в секундах. Цифра показывает, насколько быстро конструкция распахнется на 90°. Она неодинакова у разных моделей, поэтому выбор остается за хозяином по его потребностям.

Обращайте внимание на максимальный шаг хода привода и угол открывания. От этих значений зависит комфортность пользования приспособлением.

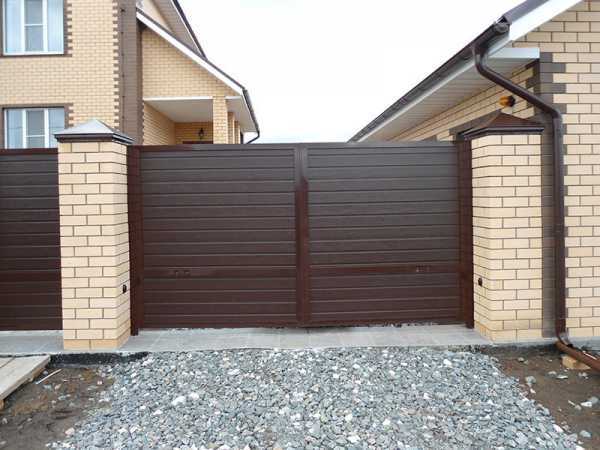

Установка распашных ворот

По сравнению с откатными воротами распашные конструкции не требуют обустройства фундамента, поскольку не имеют роликов, колес и направляющих рельс.

Для установки распашных входных групп понадобятся :

Кирпичи;
Электроды;
Профтрубы Ø 40 х 30 мм и 60 х 30;
Арматура диаметром 14 мм;
Песчано-цементный раствор со щебнем;
Швеллер или профтруба 100 х 100 мм;
Обшивочный материал – дерево, профнастил и пр.

До монтажа распашных ворот делают замеры и подготавливают рабочее место. Для опорных столбов роют две лунки шириной 30 см. Несущие части внедряют в грунт ниже уровня промерзания примерно на 100 – 120 см. Дно ям посыпают щебнем и вставляют опоры.

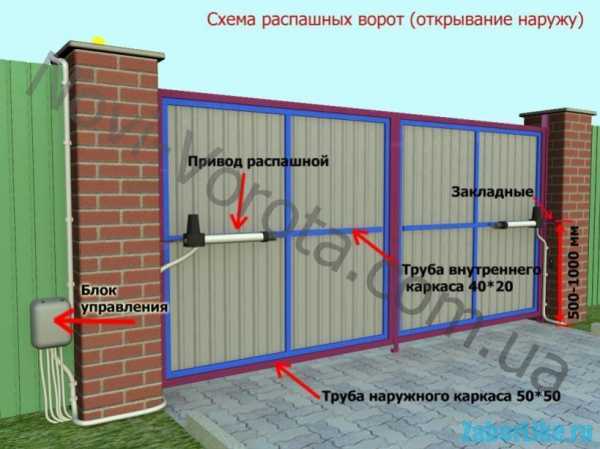

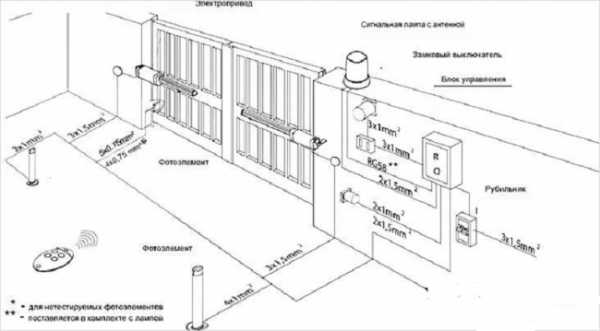

Схема распашных ворот с открытием наружу

Под несущие части берут швеллер или железные трубы. Для устойчивости их бетонируют. Раствор готовят из расчета по 3 ведра песка и щебня на 1 ведро цемента. Для монтажа подземного электропривода в застывшей поверхности проделывают отверстие и вставляют изоляционную трубку.

Далее к столбам приваривают опорные пластины и занимаются полотнами. Прямоугольник-каркас сваривают слитно по ширине ворот. В центральной точке приваривают 2 трубы с промежутком 5 – 10 мм. После распила каркаса посреди центральных труб к створкам крепят петли – от 4 до 8 штук (с учетом веса и размера полотен). Работу завершают заполнением каркаса.

Установка автоматики своими руками

Монтаж начинают с проверки работоспособности створок и сбора инструментов:

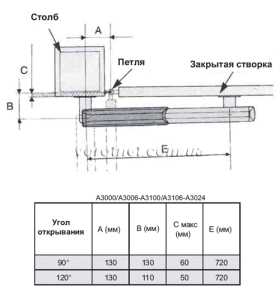

Если петлю и внутренний край столба разделяет расстояние 15 и менее сантиметров, на распашные ворота ставят линейный привод. При большем расстоянии входной группе необходимо рычажное устройство. Если механизм будет крепиться на бетонное или кирпичное основание, его следует укрепить. Для продления срока службы линейного изделия в процессе монтажа оставляют небольшой запас на ход штока (хотя бы 1 см). Затем проверяют плавность движения и смотрят, не мешают ли механизму упоры или спецавтоматика с концевыми выключателями.

Установка привода автоматики на распашные ворота

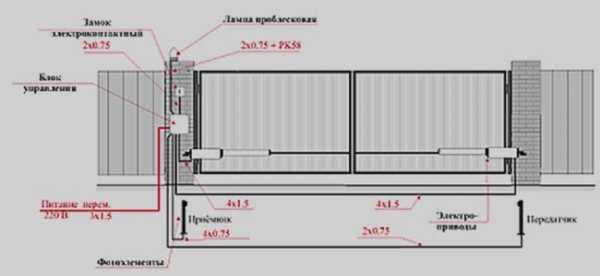

С электрической частью оборудования работают строго по инструкции. Настраивают концевые выключатели или непосредственно на плате выставляют время работы створок, если будут применяться упоры.

Безопасность привода повышают путем его оснастки сигнальными лампами и фотоэлементами. Для пользования автоматикой без пульта во дворе ставят резервную кнопку.

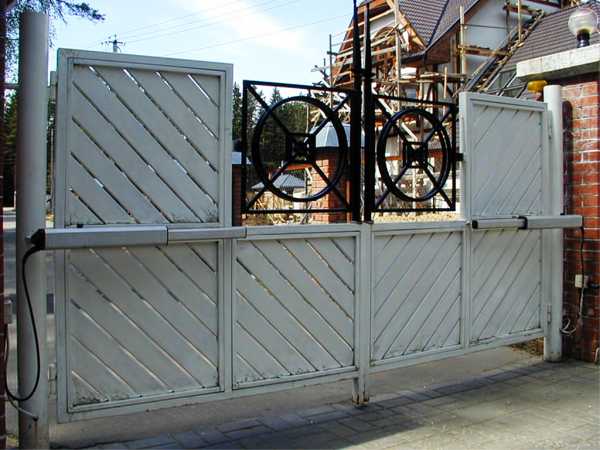

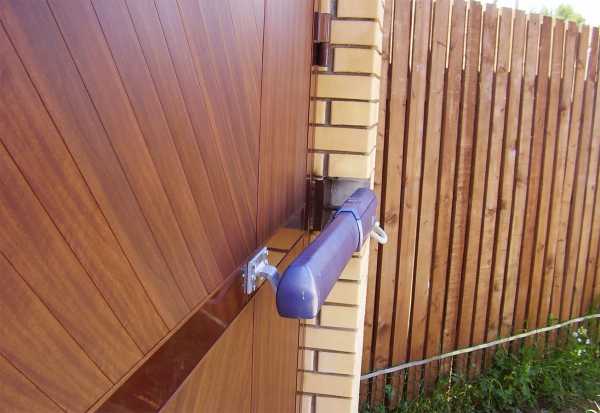

Линейные приводы

Устройство работает от вращения винта двигателем через редуктор. Движение происходит вдоль направляющей, отчего энергия вращения механизма преображается в линейный ход гайки. Деталь открывает конструкцию. Плавность и долговечность линейного привода зависит от замедления двигателя в конце работы. Это должно происходить до реакции конечного выключателя. Если двигатель работает именно так, приводное устройство порадует долгой функциональностью.

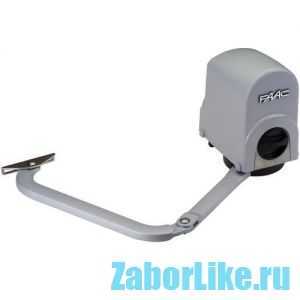

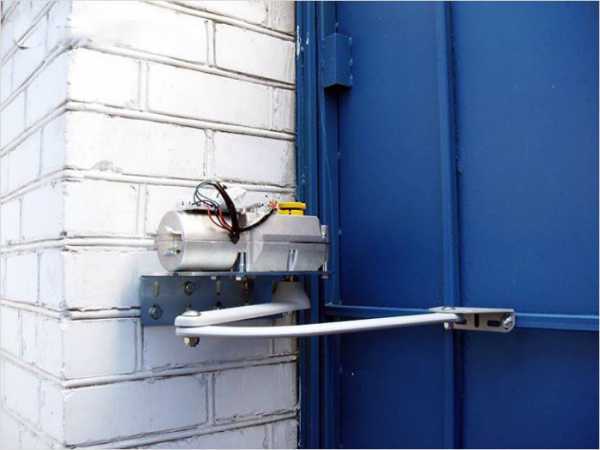

Рычажные приводы

Оборудование обеспечивает входной группе плавность и прочность. Работает оно благодаря двигателю, который передает энергию через редуктор. На вертикальном валу задерживается кривошип, перемещающий створки через рычаги. Приводы оснащены конечными выключателями и датчиками контроля оборотов двигателя.

Гидравлика

Автоматика гидравлического типа функционирует от реверсивного гидравлического насоса, двигатель которого перемещает раствор в гидроцилиндры. Они и запускают ворота. За безопасную работу оборудования отвечают датчики. Механизм отличается высокой надежностью, но и цена его не мала.

Особенности установки приводов при открытии ворот наружу

При подготовке проёма делают закладные. В центре кирпичного столба прокладывают трубу или швеллер (100 х 100 мм) и приваривают арматуру. Затем под профтрубу сечением 60 х 30 выводят закладные (3 шт.) и приваривают петли для створок. Местоположение закладных должно идти вровень с точкой крепления приводов.

После монтажа конструкции устанавливают автоматику. Раму каркаса и закладную столба сваривают с кронштейнами (по 1 шт.). Затем прокладывают целые тщательно изолированные провода и проверяют устройство. При правильной установке створки будут двигаться в нужном направлении. Если механизм работает по-другому, скорее всего, провода перепутаны местами. Погрешность исправляют обязательно, иначе распашные ворота не смогут нормально функционировать.

Распашные ворота – отличный вариант в хозяйстве современного человека. Конструкция может состоять из одного или двух полотен и даже иметь место под калитку. Для экономии финансов конструкцию собирают своими руками, а для более комфортной эксплуатации ее оснащают электроприводом. Устройство работает в автоматическом режиме и при необходимости блокируется.

Источники: http://nagdak.ru/sovetu/138-avtomatika-dlja-raspashnyh-vorot, http://vorotagate.ru/raspashnye/avtomaticheskie-raspashnye-vorota, http://zaborlike.ru/vorota/avtomatika-dlya-raspashnyh-vorot.html

zabor-pro.ru

РАСПАШНЫЕ АВТОМАТИЧЕСКИЕ ВОРОТА

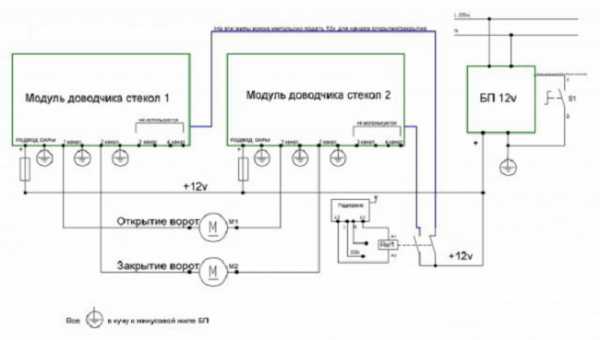

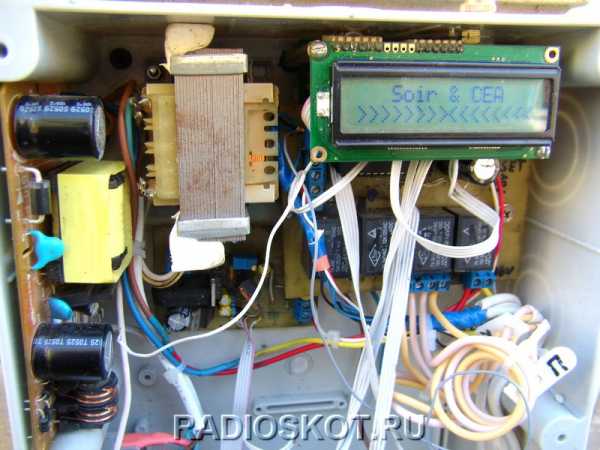

На просторах Интернета есть интересные разработки управления распашными воротами. Предлагаю на суд ещё одну разработку, Soir программное обеспечение + консультативная поддержка. Александрович — монтаж, настройка, доводка. Как показали испытания работает устройство великолепно. Основа конструкции — микроконтроллер ATmega8. Автоматические распашные ворота — принципиальная схема (клик для увеличения):

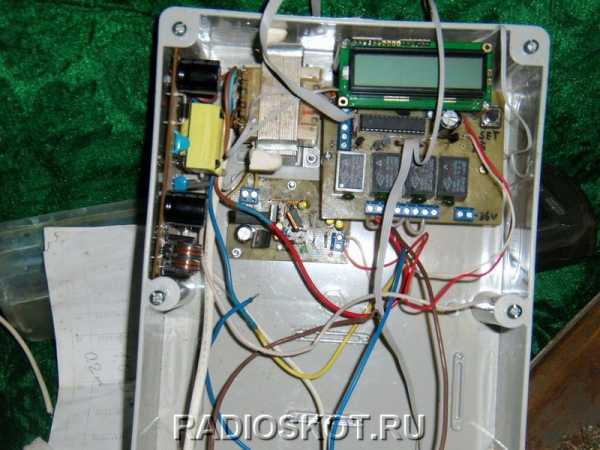

Устройство позволяет управлять воротами непосредственно с кнопок панели блока автоматики (или выносного пульта) или, подключив модули радиоуправления, управлять дистанционно. Управление производится тремя кнопками: открыть – стоп – закрыть. Кнопка стоп позволяет остановить движение ворот в любом положении. Как только ворота начали открываться – включается освещение, освещение будет гореть до тех пор пока ворота не закроются. На панель управления выведены светодиоды для индикации положения концевых выключателей. Светодиод горит, когда контакты концевого выключателя замкнуты (створка ворот находится в крайнем положении). На ЖКИ отображается работа концевых выключателей, а в меню настроек можно задать временные интервалы работы механизма управления воротами. Для дистанционного управления воротами применил готовый модуль передатчика-приемника 433 МГц. В качестве резервного питания используется аккумулятор. Схема резервного питания с подзарядкой аккумулятора собрана на L200+LM358, работает отлично.

Проект на этом не закрывается, свободные ножки 24-27 контроллера планируется на доработку, установка электрозамка, токовая защита, бесперебойное питание 12-36 вольт. Но это уже в дальнейших материалах. Скачать прошивки и печатные платы контроллера автоматики можно в одном архиве.

1. Описание работы автоматических ворот

1.1. При нажатии кнопки OPEN происходит открытие створок ворот. После того, как сработает конечный выключатель открытия, актуатор работает еще 2 секунды, затем останавливается. На дисплее отображается положение каждой створки. Положение определяется по заданному времени работы актуатора, которое устанавливается в настройках для каждой створки. Если за заданное время конечный выключатель не сработал, то на индикаторе мигает указатель положения соответствующей створки. Так как система управления разрабатывалась для распашных ворот, то имеет значение очередность открытия/закрытия створок. Левая створка начинает открываться сразу же после нажатия кнопки. Правая створка через время задержки, устанавливаемое в настройках. Таймер задержки начинает отсчет после того, как разомкнутся контакты конечного выключателя открытия левой створки.

1.2. При нажатии кнопки CLOSE обе створки начинают закрываться сразу, но после того, как левая створка займет положение заданное параметром «Ожидание» левый актуатор останавливается и ждет пока не сработает конечный выключатель закрытия правой створки. Когда сработает конечный выключатель закрытия правой створки и створка дозакроется в течении 2 сек, левая створка продолжит закрытие (до срабатывания конечного выключателя + 2 сек на дозакрытие).

1.3. Кнопкой STOP можно приостановить работу актуаторов. Возобновляется работа нажатием на OPEN/CLOSE.

1.4. Во время открытия/закрытия на дисплей выводится условное обозначение положения створок и оставшееся время.

1.5. Воротами можно управлять одной кнопкой RC (Remote Control). В зависимости от состояния конечных выключателей, кнопка открывает ворота, если оба конечных выключателя закрытия замкнуты. Закрывает, если оба конечных выключателя открытия замкнуты. Останавливает движение, а повторным нажатием возобновляет движение в первоначальном направлении.

1.6. Если хотя бы один из конечных выключатель закрытия створок разомкнут, включается свет. Отключатся свет после срабатывания обоих концевых выключателей закрытия.

2. Настройка блока управления воротами

2.1. Нажатие на кнопку SET переводит устройство в режим настроек. Сначала задается время движения левой створки, затем правой, затем время задержки, а затем время ожидания левой створки при закрытии. Переключение между режимами – повторное нажатие на SET. Время движения используется только для визуализации процесса управления воротами.

2.2. Установка производится – кнопками PLUS и MINUS. Пределы установок – 0-99 сек. Для времени ожидания левой створки от 0 до времени движения левой створки.

2.3. Через 10 секунд от последнего нажатия на кнопки новые значения настроек запишутся в энергонезависимую память, а устройство выйдет из режима установки.

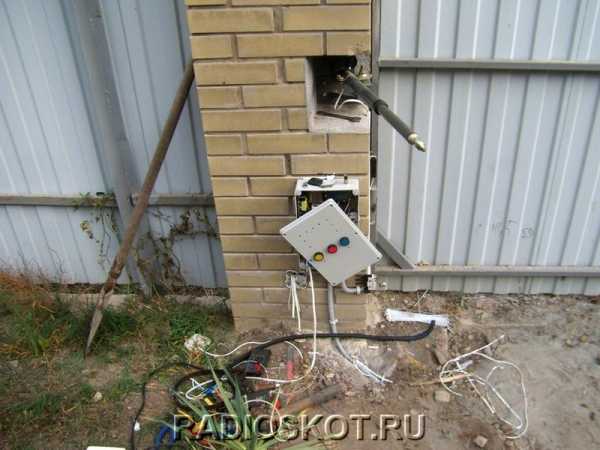

Видеоролик, наглядно показывающий процесс работы самодельных автоматических ворот, смотрите ниже:

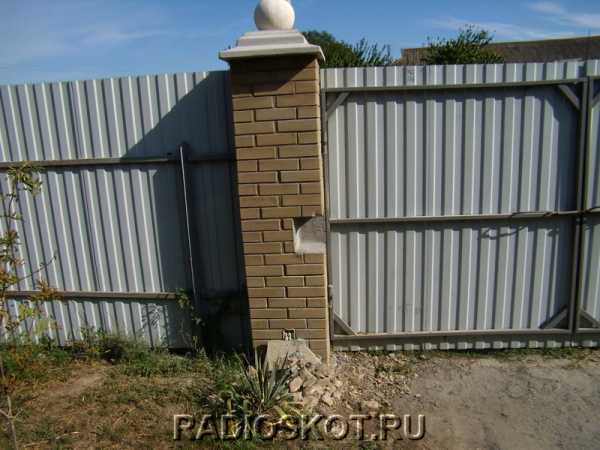

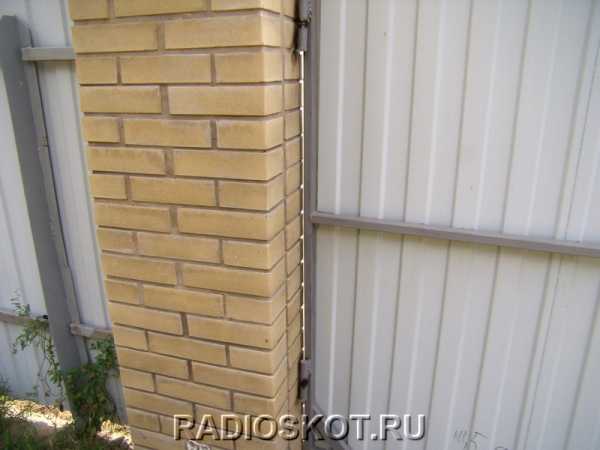

А вообще, материалом для столбов ворот, кроме кирпичной кладки, может служить швеллер, стальная труба, крепкий деревянный брус или готовый бетонный столб. Самое главное при установке столбов — подготовка фундамента. Фундамент должен быть глубиной не менее метра, иначе ваш столб после может наклонится, сдвинуться. Авторы проекта: Александрович и Soir.

Форум по устройствам автоматики

Обсудить статью РАСПАШНЫЕ АВТОМАТИЧЕСКИЕ ВОРОТА

radioskot.ru

Автоматическое открывание ворот распашных

Автоматика для распашных ворот с открытием наружу как способ облегчения эксплуатации входной группы

Преимущества автоматических распашных ворот

Забота о человеке в плохую погоду. Для открытия-закрытия входной группы ему не нужно выходить из автомобиля или дома. Дополнительным плюсом послужит экономия времени.
Моментальное открытие. На распахивание створок уходит около 15 секунд.
Надежная фиксация приводом.
Возможность подсветки придомовой территории.
Надежность, долговечность и бесшумная работа устройства.
Дополнительная безопасность, достигаемая за счет блокировки створок.
Наличие ключа, позволяющего открывать ворота вручную при неожиданном отключении электроэнергии.

Для частного использования бренды предлагают несколько наименований электроприводов:

Toona;
Wingo;
Hyppo;
PopKCE.

Приводы

тип ворот;
ширина створок;
общий вес конструкции.

Установка распашных ворот

Для установки распашных входных групп понадобятся:

Кирпичи;
Электроды;
Профтрубы Ø 40 х 30 мм и 60 х 30;
Арматура диаметром 14 мм;
Песчано-цементный раствор со щебнем;
Швеллер или профтруба 100 х 100 мм;
Обшивочный материал – дерево, профнастил и пр.

Схема распашных ворот с открытием наружу

Установка автоматики своими руками

Монтаж начинают с проверки работоспособности створок и сбора инструментов:

Дрель;
Рулетка;
Молоток;
Изолента;
Шуруповёрт;
Плоскогубцы.

Установка привода автоматики на распашные ворота

Линейные приводы

Рычажные приводы

Гидравлика

Особенности установки приводов при открытии ворот наружу

vorota-sos.ru

Что делать и как открыть ворота автоматического типа когда отключили электричество, виды ворот и методы ручного открывания

Как правило, автоматические ворота, устанавливаются для гаражей или на въезде на придомовую территорию. Это позволяет добавить комфорта, показать статус хозяев. Но в особенности данная конструкция незаменима для большого загородного дома, где автоматические створки становятся правилом хорошего тона. Несмотря на все достоинства, ворота с электроприводом имеют один существенный недостаток – невозможность работы без электричества. Если такое случится, нужно понимать, как действовать чтобы решить вопросы с выездом или заездом на участок.

Как быстро открыть автоматические ворота вручную, если нет электричества

Конструкция автоматики

Зачастую у хозяев дома с автоматизированной системой ворот появляются проблемы с въездом в ворота без пульта в случае временного отключения света, при поломке механизма. Из-за этого можно опоздать важную встречу, переговоры, на поезд, самолет. Из-за этого следует заранее предусмотреть действия в непредвиденных ситуациях, а именно – дополнить системой возможностью аварийной разблокировки электропривода. Но сначала нужно разобраться с конструкцией ворот, только потом делать выбор.

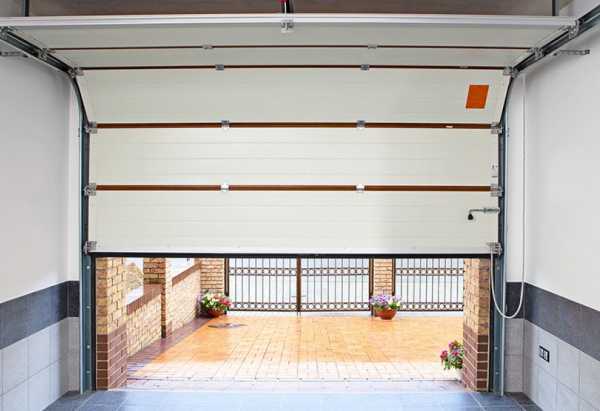

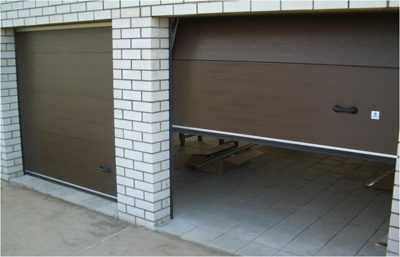

Секционные

Секционные створки можно размещать у потолка, тем самым экономя свободное пространство. Полотно состоит из панелей из металла, соединенных друг с другом петлями. Полотно балансирует с помощью пружинного механизма, он и поможет аварийно открывать ворота. Движутся они по направляющим, которые закреплены в проеме.

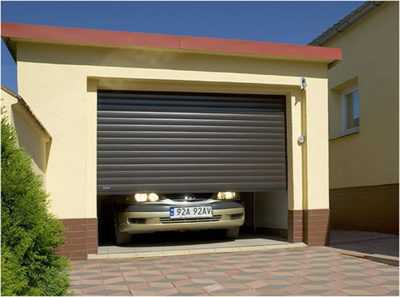

Рольворота

Это популярная система особенно в гаражах, на мойках и в других местах, где отмечается высокая проходимость автомобилей. Полотно формируется из ламелей – их ширина меньше в сравнении с секционными воротами. Благодаря такому подходу створка становится гибче, при открывании наматывается на вал над проемом.

Ролетная система

Распашные

Это самая практичная система для въезда со двора. Функционирует она так – основной управляющий блок подает определенные команды к приводу. Привод посредством закладных на профильных трубах открывает створки.

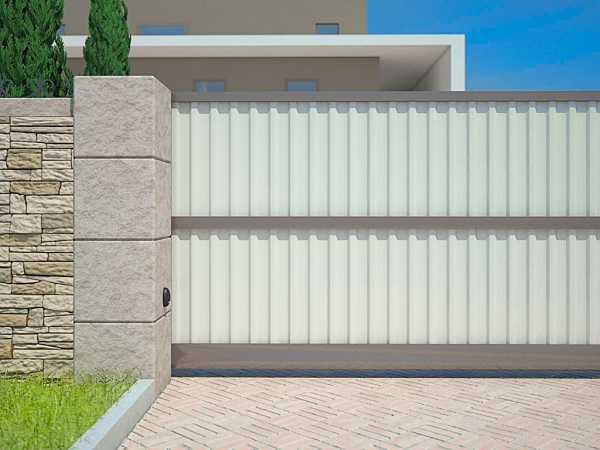

Откатные

Данная система больше всего подойдет для въезда на участок. Полотно закрепляется на кронштейн над роликами. Блок подает приводу команды, они вращают ролики, двигая кронштейн вместе с воротами в сторону, открывая пространство автомобилям.

Аварийная разблокировка секционных, рольворот

Ключ, предназначенный, чтобы разблокировать привод – неотъемлемая часть комплектации автоматики. В случае отключения электричества привод заблокирует створки. Его можно разблокировать только таким ключом. Затем створки можно будет эксплуатировать в механическом режиме – чтобы потом открывать и закрывать вручную, пока не восстановится электропитание системы.

С секционными типами ворот могут появляться сложности. В них механизм разблокировки тоже есть, но сложно заставить двигаться само полотно. Для этого применяют шнуры, свисающие из электропривода или каретки рейки. Для таких ворот промышленного назначения обычно монтируется цепной редуктор.

Секционные ворота могут не закрываться до конца

Чтобы открыть ролетную конструкцию без подачи электричества, потребуется вороток, который идет в комплекте, ключ не нужен. Вороток вставляется в короб, а полотно начинает двигаться при прокручивании воротка. Но вручную полотно будет подниматься и опускаться очень медленно.

Современная автоматика на воротах гаража давно перестала быть роскошью, это, скорее, естественный атрибут автовладельцев, для которых важен комфорт.

Внутренняя разблокировка

Для внутренней разблокировки ролетной, секционной системы изнутри помещения или участка обычно есть специальный шнур. Он осуществляет открытие дверей вручную. Как правило, шнур свисает на 50-70 см с потолка, что дает возможность достать его, плавно потянуть. Это действие способствует активации размыкающих крюков, прикрепленных на каретках цепи. Полотно отцепляется от кареток на рейке, поэтому начинает свободно передвигаться. Чтобы потом привести полотно в положение закрытия, каретки требуется вернуть в исходное положение – тогда они снова скрепятся с крючками.

Помимо внутренней разблокировки есть и другие способы – но они внешние. Как правило, их реализуют в случае, когда отсутствует любой дополнительный вход на территорию или в гаражное помещение. Стоит отметить, что для внешней разблокировки потребуется монтаж цепного редуктора, воротка, ручки с замком.

Рукоятка, ключ безопасности

Этот механизм легко заменит использование разблокировочного троса. Им укомплектована любая система электрических приводов. Главная панель крепится к стене рядом с проемом, поэтому в будущем при необходимости разблокировать конструкцию сделать это можно безопасно и легко.

Рукоятка с ключом

Устройство работает по такому принципу:

В воротах проделывается отверстие под цилиндр с ключом.
При повороте ключа включается рукоятка – благодаря этому главные шестерни привода отсоединяются от шестерни редуктора.
Рабочее полотно начинает свободно вращаться на валу, его легко можно поднимать вручную.

Цепной привод

Цепной привод помогает аварийно разблокировать ролетную или секционную конструкцию. Вручную их открывание в условиях, когда нет света, не получится по причине внушительной высоты.

Привод монтируется к стене рядом с проемом, соединяется с петлей рабочего полотна внизу. Описанная система оснащается длинной цепью – не меньше 8 метров. Это помогает аварийно открывать даже конструкции вышиной до 5 м.

Вороток

Механизм с воротком применяется, когда ворота не получается открыть без специальных приспособлений из-за высоты. Вороток не отдельный элемент, он функционирует вместе с главным приводом системы. Длина его – 3 м, позволяющая открывать полотно до 4,5 м.

Аварийное открытие распашных, откатных ворот

Конструкции могут отличаться по принципу работы, но функционирование разблокиратора обычно сохраняется неизменным. Любой привод возможно разблокировать специальным ключом. Затем откатную, распашную систему можно открывать/закрывать вручную до момента возобновления подачи электричества.

Когда отсутствует ключ, требуется отсоединение лап электрического привода для распашной конструкции, полный съем электрического привода для откатной конструкции.

Сложнее обстоит ситуация, когда ворота секционные. Мастера дают совет еще на стадии их проектирования и установки продумать второй вход. Еще одна альтернатива – врезание ригельного замка с разблокировщиком. Это позволит получить доступ к ручному открыванию и закрыванию без света. Если указанное решение не продумывалось, потребуется нарушать целостность полотна. Его вид не пострадает слишком сильно. После завершения работ на месте отверстия формируется латка, проводится реставрация.

Способы аварийного открытия, если автоматические ворота не открываются с пульта, что делать

Аварийная разблокировка распашных полотен продумывается производителями – система изначально имеет такую возможность. Открытие реализуется с помощью ключа, вставляемого в предназначенное для него отверстие в приводе. Встречаются системы, которые с внутренней стороны открываются только шнуром, тросом, но они уже почти не изготавливаются, считаются устаревшей технологией.

По причине высокого риска подделки ключа по просьбе заказчика может монтироваться специальная система для разблокировки. Она представлена клавиатурой с кнопками, требующей введения определенной цифровой последовательности, открывающей распашные створки.

Когда откатные ворота не закрываются или не открываются, разблокировка для сдвижной конструкции организуется по такому же принципу, как и для распашной. Единственное исключение – цилиндр с отверстием для ключа монтируется и на подвижной створке, и на боковой неподвижной рейке.

Что делать, когда нет разблокиратора

В жизни часто случаются ситуации, когда при форс-мажорных обстоятельствах под рукой не оказывается ключа от разблокиратора. Ключ теряется или его забывают, а в гараж нужно срочно. Быстрее всего проблему решить при наличии распашных ворот. Чтобы открыть, лапы электропривода снимаются со створок, опор после откручивания крепежных болтов. Затем ворота легко откроются.

Больше времени придется потратить, чтобы открыть откатные створки. Нужно демонтировать рейку с зубчиками или привод. Сначала важно внимательно осмотреть механизм, лучше все-таки обратиться за помощью к мастеру. Специалист подскажет, какой из вариантов проще в исполнении и позволит нанести конструкции минимальный вред.

Идеально – когда имеется запасной вход. Лучше уже при проектировании ворот подумать об этом нюансе, или хотя бы дополнить конструкцию ригельным замком. Когда входа нет и замок отсутствует, попасть в гараж можно только при повреждении полотна. Делать это следует там, где реечный привод крепится кронштейном. Важно постараться сделать, чтоб кронштейн отвалился от створки – для этого и проделывается отверстие. Это единственный способ открыть конструкцию вручную.

Откатная система без разблокиратора

Когда привод навального типа, то с нижнего полотна откручивается ручка – это дает возможность подобраться к шнурам разблокиратора.

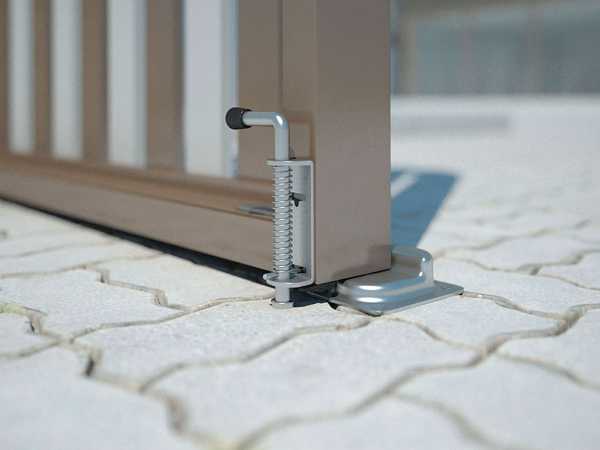

Обычно после случившегося владельцы ставят на свои ворота ригельный замок. Ведь это в разы дешевле, чем ремонтировать поврежденный механизм и створки. Стоит отметить, что одной из зарекомендовавших фирм по производству ворот с автоматикой, предусматривающих аварийное открытие, является DoorHan (ДорХан).

Заключение

Для открывания автоматических типов ворот при отсутствии электроэнергии крайним случаем является нарушение целостности полотен. Этот вариант потребует постановки заплаток и реставрации конструкции. Для предотвращения указанных последствий продумать все нюансы нужно еще при проектировании ворот. Лучше заранее немного переплатить и позаботиться об оборудовании аварийного варианта въезда/выезда через автоматизированные ворота.

Вконтакте

Facebook

Twitter

Google+

mezhdveri.ru

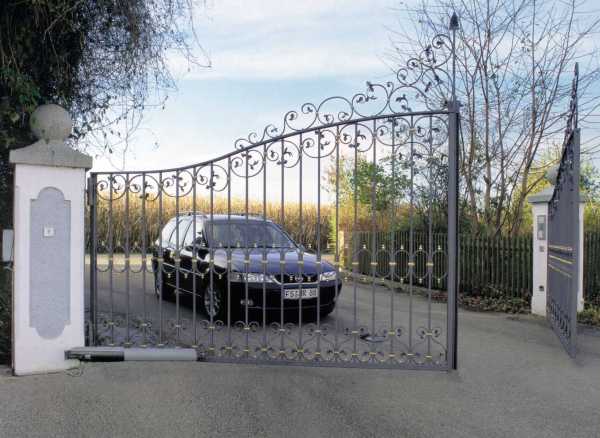

Ворота распашные автоматические

Использование при въезде на придомовую территорию автоматических распашных ворот постепенно становится обыденной реальностью, и сегодня мало кого способно удивить по-настоящему. Правильно отрегулированный автоматический механизм распашных ворот позволяет открывать створки с минимальными усилиями, максимальным уровнем комфорта и безопасности управления.

Ворота автоматические распашные, преимущества и недостатки

Разумеется, что сфера применения автоматических распашных ворот касается, прежде всего, автомобилистов. Стремление человека в автомобиле использовать автоматические системы и приводы, открывающие- закрывающие воротные створки по команде блока дистанционного управления, хорошо понятно тем, кто хоть раз открывал гараж под проливным дождем и ураганным ветром.

Но автоматические распашные ворота — это не только возможность с комфортом управлять процессом открытия, по сути, это комплекс устройств, обеспечивающий:

Увеличенный ресурс опорной системы подвесов;
Стабильную и постоянную нагрузку на несущий каркас;
Наличие защиты и компенсаторов, предупреждающих от резкого захлопывания створок с ударом.

Ранее традиционно автоматические приводы использовались для больших и очень тяжелых ворот как для гаражей, так и для въездов на территорию. Чем выше забор и мощнее стальные ворота, тем тяжелее было управиться с махиной створок.

Сегодня все намного проще. Можно купить готовый комплект или дооборудовать обычные распашные ворота с калиткой механическими приводами и автоматическими датчиками. Понятно, что навесы и каркасы створок должны быть абсолютно исправными и отрегулированными по «нейтрали». Это значит, что в отсутствие ветра створки находятся в том положении, в котором вы их оставили, и не стремятся закрыться или открыться под собственным весом.

Важно! Скоростные потоки воздуха являются основной проблемой работы распашных ворот, поэтому при выборе конкретной модели привода, кроме таких параметров, как масса и габариты створок, потребуется уточнить ограничение по скорости ветра.

Как устроены автоматические ворота

Существует несколько типов автоматических распашных ворот. Простейшие системы открываются по команде с кнопки водителя или оператора, все вопросы обеспечения безопасности в таком случае возлагаются на человека, управляющего силовым приводом автоматических распашных ворот. Более сложные конструкции оборудованы датчиками положения, защитными устройствами и системами идентификации.

Основные части распашных ворот с автоматическим управлением

Функционирование любых распашных воротных конструкций с автоматическим циклом открывания – закрывания основано на трех основных системах:

Электромеханический толкатель или приводной механизм. По сути, это пара электромотор –понижающий редуктор с системой рычагов;
Контуры управления работой привода и подачи питающего напряжения на автоматику;
Датчики положения автомобиля и элементов распашных воротных систем, защитные устройства автоматической остановки привода в аварийных ситуациях и отказах.

Параллельно механизмам для автоматического открытия распашные ворота оснащаются ручным приводом и устройствами блокировки, выполняющими роль замков и запоров.

Автоматические распашные ворота с дистанционным открытием

При установке готового комплекта для автоматических распашных ворот потребуется выполнить установку дополнительных датчиков и управляющих устройств. Кроме приводных толкателей, потребуется смонтировать согласно приведенной схеме:

Две системы фотоэлементов, фиксирующих положение автомобиля в проеме распашных ворот. Одна пара устанавливается на несущих столбах воротного проема, вторая – на выносных стойках на расстоянии не менее метра от плоскости ограждения;
Систему автоматического управления воротной конструкцией – бокс с электронной платой и реле, замковый выключатель и пакетник управления электропитанием на электродвигателях;
Антенну приемника, сигнальный маяк движения воротных створок, кнопку с замком открытия воротной конструкции ручным приводом и упоры- ограничители движения.

Электропроводку и сигнальные кабели укладывают в металлический гофрированный шланг и закатывают под слой бетона. Антенну и блок дистанционного управления перед установкой на плату управления автоматических распашных ворот рекомендуется проверить на кратность и правильность срабатывания логики отрывания– закрывания створок. Отдельным пунктом проверяется максимальное удаление, на котором сигнал с пульта способен открывать воротную конструкцию.

Важно! Все наиболее значимые условия монтажа сервомоторов и автоматических систем распашных ворот производитель обязательно указывает в сборочном чертеже.

К таким условиям относят – маркировка и тип кабеля, способы настройки работы пульта дистанционного управления, проверка работоспособности барьерных и защитных устройств. Например, обязательно проверяется способность автоматики останавливать движение створок при блокировании движения и срабатывания защиты автоматической платы управления при токовой перегрузке электромотора.

Кроме эффективности срабатывания барьерных элементов, специалисты рекомендуют проверять ворота распашные автоматические на защищенность приемника и радиопередатчика пульта от скачков напряжения, от помех работы сварочного аппарата, и сохранение работоспособности при отключении электроэнергии на длительный период времени.

Конструкция автоматических ворот с распашными створками

Внешне устройство автоматического открывания створок ворот не производит впечатления особо сложного или замысловатого механизма, скорее наоборот, простота привода зачастую позволяет скопировать устройство или сделать на его основе самодельные приводы.

В настоящее время для распашных воротных систем используются два основных типа приводов – линейный и рычажный.

Линейные приводы

В линейных системах планка толкателя приводится в действие парой зубчатая линейка- червяк редуктора. Такая система позволяет использовать маломощный компактный двигатель постоянного тока с реверсом. Основное требование по установке линейных приводов – это горизонтальное расстояние от опорной точки корпуса привода на стене внутренней плоскости распашных ворот. В теории этот размер не должен превышать 150 мм. Это требования производителя, поэтому на практике приходится и кирпичную кладку опор вырезать, и мудрить с выносными кронштейнами, чтобы вложиться в требуемое количество миллиметров. Монтаж выполняется в срединной или нижней части калиточной или воротной створки.

Приводной механизм линейного типа достаточно просто отличить по вытянутому трубчатому корпусу и телескопической рейке. За счет особенностей конструкции реечный линейный привод обеспечивает очень высокий вращающий момент на воротной створке. При минимально необходимом моменте в 100- 120 Н*м, на практике можно получить величину усилия вдвое или втрое выше, за счет изменения точки крепления ответного кронштейна. За счет большого вращающего момента механизм привода менее чувствителен к наличию снежного покрова или сильного встречного ветра.

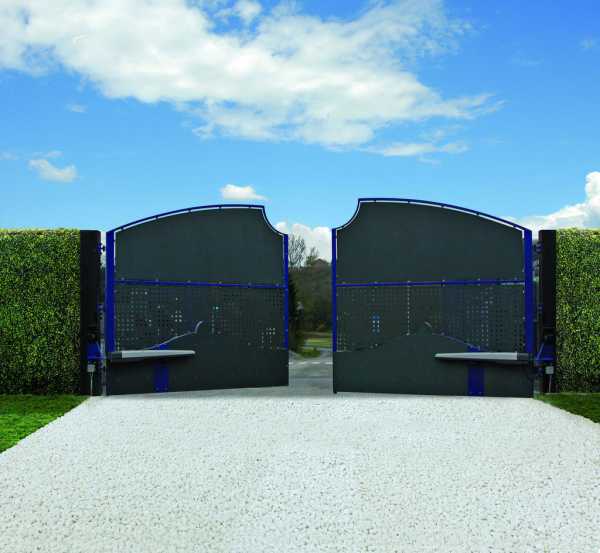

Рычажные приводные устройства распашных ворот

В основе механизма используется планетарный редуктор и электромотор. Если «линейка» по форме и пропорциям напоминает длинную трубу, то рычажные толкатели выглядят массивной «банкой». К достоинствам подобного типа автоматов относят способность открывать ворота, что называется, «из-за угла», то есть при любой толщине опорного столба ворот.

Сервисные поворотные устройства более надежны в эксплуатации, позволяют менять и регулировать скорость раскрытия распашных ворот. При необходимости можно подобрать пару рычагов с другими размерами, соответственно, сделать движение створок автоматических ворот более устойчивым.

Недостатком рычажной конструкции является небольшой приводной момент открытия автоматических ворот, поэтому для тяжелых или «глухих» распашных ворот рычажный автоматический привод лучше не использовать. Лучше всего подходит для металлического штакетника или кованых решеток.

Самодельные автоматические распашные ворота

Проще всего построить автоматические ворота с дистанционным управлением распашными створками, используя готовые ворота из профнастила и самодельную рычажную систему привода.

Основными требованиями к распашным воротным системам является исправность их петель и несущих столбов. То есть, при открытии створки не должно возникать колебаний каркаса или подклинивания нижнего края о поверхность грунта.

Для изготовления автоматического привода распашной воротной конструкции потребуются следующие узлы и детали:

Два поворотных электропривода– доводчика стекол от Газельки ГАЗ 33-02 Катран, с электронными модулями управления;
Питающий двухжильный кабель с сечением жилы 2,5 мм, длина кабеля зависит от удаленности приводов от места установки блока питания, соединители Wago — 4 шт;
Газовые стойки- упоры двери багажника от ВАЗа восьмой модели, блок питания 220- 12В, можно взять от компьютера, но лучше использовать устройство с регулируемым выходным напряжением.

Совет! Угадать со скоростью открывания створок сложно, поэтому понижая напряжение, можно подобрать необходимый режим работы приводов автоматических распашных ворот.

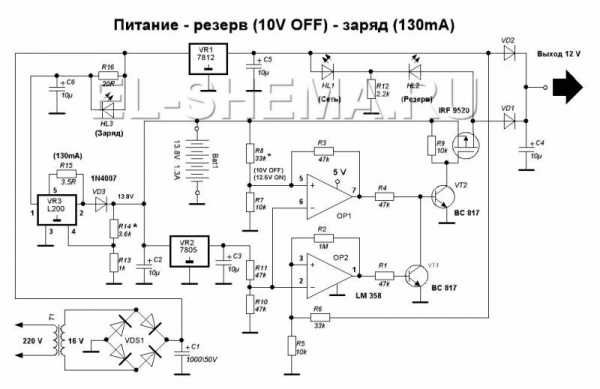

Для управления собирается схема.

Радиоканал управления автоматическими распашными створками обеспечивается с помощью простого китайского одно- или двухканального радиореле, купленного в интернете.

Конструкция приводов крепится с помощью кронштейна из стального уголкового профиля 40х20 мм. Чтобы уменьшить обратное давление от створок на механизм редуктора, толкатель стеклоподъемника соединен с верхней кромкой ворот с помощью рычага, изготовленного из газовой опоры- стойки.

После сборки, кроме подбора скорости открытия створок, особых наладочных операций не потребуется.

Заключение

Автоматические приводы с радиоуправлением прекрасно работают в любых климатических условиях, от -40^оС до +50^оС, но с одним условием – червячные, а тем более планетарные редукторы очень чувствительны к плохому обслуживанию и отсутствию смазки. Кроме того, на устойчивости работы может сказываться наличие помех и использование в непосредственной близости различных радиоуправляемых устройств, от сигнализации до дистанционно управляемых бытовых приборов.

bouw.ru

Автоматическое открывание ворот

Автоматические ворота 3 типов

Как правило, ворота-ограждения или гаражные металлические имеют внушительАвтоматические ворота способны существенно облегчить жизнь благодаря отличным эксплуатационным качествам ые габариты и значительный вес. Открывать и закрывать их со временем становиться все труднее, так как из-за регулярных перепадов температуры воздуха, ворота обвисают под собственным весом, соскакивают с петель. Также могут образовываться щели, которые пропускают холодный воздух и сырость в помещение. Многие умельцы для того, чтоб исправить возникшие неудобства, применяли различные утеплители, смазывали петли и регулярно выставляли уровень ворот. Производители предлагают потребителям новый тип ворот, который не только избавляет владельцев от вышеуказанных проблем, но и вносит свои удобства от пользования.

Содержание:

Автоматические ворота – это подвижная конструкция, которая устанавливается на вход в гараж или огражденную территорию. Этот тип конструкции обустроен механизмом (актуатор) с дистанционным открытием. Дистанционная система позволяет осуществлять открытие ворот, не прилагая усилий. Для того чтоб открыть уличные ворота, гаража, не придется выходить со своего автомобиля, что очень удобно особенно в холодные дни.

Автоматические ворота делятся на:

Гаражные;
Въездные;
Производственные.

Автоматические ворота с дистанционным открытием могут отличаться по конструкции и материалу, из которого они выполнены

Каждый тип обладает особенностями и достоинствами. Они имеют различную конфигурацию и предназначение. В зависимости от строения конструкции, автоматические ворота бывают распашного, подъемного типа и откатные.

Последний вид автоматических ворот имеет высокую стоимость, но она абсолютно оправдана.

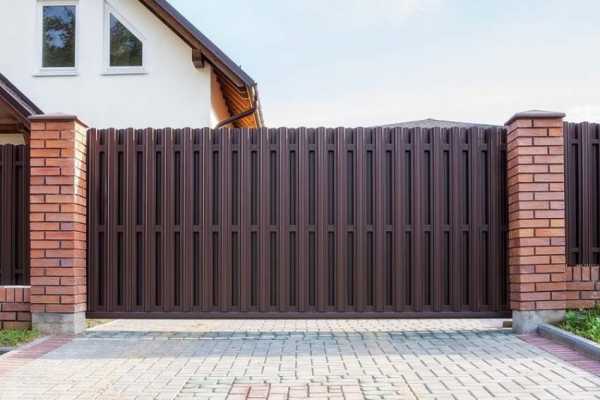

Откатные ворота довольно компактные и экономят большое количество свободного пространства. Данный тип конструкции имеет высокую устойчивость к любым погодным условиям. Устанавливается этот тип автоматических ворот в случае, когда есть необходимость сформировать широкий проем для проезда крупногабаритного транспорта. Откатные ворота имеют такие составные – консольная балка, опоры, створка и ролики.

Механизм открывания основан на том, что консольная балка при открывании смещается в сторону при помощи роликов, которые в свою очередь установлены на опоры. Цельное плотно на консольной балке дает возможность при необходимости произвести монтаж калитки. К преимуществам ворот этого типа можно отнести отсутствие ограничений по высоте. Также этот тип ворот очень трудно поддаются взлому.

Подъемные конструкции чаще всего устанавливаются на автомобильных мастерских. Подъемные ворота также встречаются для въезда в гараж. Такие конструкции могут быть секционными и поворотными. Любой тип подъемных ворот имеет массу преимуществ и достоинств перед обычными воротами. Конструкция защищена от влаги и УФ. Проем, благодаря системе специальных резиновых уплотнителей, максимально герметичен. Также огромным достоинством можно назвать компактность и экономичность. Для открытия этой конструкции, требуется минимальное количество места.

Виды автоматических гаражных ворот

Для гаража выпускается несколько типов автоматических ворот. Секционный тип ворот позволяют экономить пространство. Изготавливается этот тип из сэндвич-панелей, которые имеют пространство между собой.

Это пространство заполняется пенополистиролом, который не пропускает:

Холодный воздух;
Сырость;
Уличную пыль.

На данный вид ворот устанавливаются надежные замки и мощные доводчики. Поворотные конструкции идеальны для небольших площадей. Конструкция полотна выполнена из цельного полотна, что повышает защитные функции. При открывании, полотно ворот перемещается из вертикального положения в горизонтальное.

Такой способ открывания экономит пространство и не образует преграды.

Автоматические гаражные ворота могут открывать как вверх, так и в сторону

Рулонные механические ворота изготовлены из гибкого полотна, которое при открывании накручивается на специальный вал в коробе. Огромное преимущество – возможность изготовления любого размера. Также, при отключении электричества, их можно открыть вручную.

Материалы для монтажа своими руками распашных ворот с электроприводом

Распашные конструкции пользуются самым большим спросом. Они имеют удобную систему монтажа. Благодаря своим свойствам, довольно надежны, с большим периодом службы. Открывание раздвижных ворот может производится наружу и во внутрь. Конструкция имеет пару створок, которые фиксируются на опорах.

К преимуществам можно отнести:

Доступная стоимость;
Простота изготовления;
Возможность монтирования дополнительной калитки;

Устойчивость к взлому.

К недостаткам этой конструкции можно отнести то, что при сильных ветрах возможна деформация створок. Также, при открывании требуется много пространства. Но, несмотря на эти недостатки, этот тип конструкции на сегодняшний день является самым востребованным.

Изготовление распашных ворот очень простое.

Для того чтобы соорудить своими руками распашные модели, понадобятся составные столбы, петли, створки, боковые и центральные опоры, кронштейны, электрический привод. Для изготовления ворот этого типа, используют алюминиевый профиль, вагонку, стальные листы, ковку, решетки.

Устройство механизма открывания ворот

Механизм открывания ворот подбирается с учетом веса полотна. Для распашных конструкций лучше всего подходит система с наземным открытым расположением, который может быть рычажного и линейного типа. Принцип открытия и закрытия может быть электромеханическим или гидравлическим.

Первая система имеет такие составные части:

Электродвигатель;
Редуктор;
Зубчатая пара;
Исполнительный механизм.

Стоит отметить, что рычажная система делает открывание ворот абсолютно бесшумным. Для откатных ворот используют редуктор с зубчатым колесом на рейке, которая устанавливается непосредственно на полотно конструкции. Для подъемных конструкций применяют массивный понижающий редуктор.

Так как механизм ворот чаще всего находится на открытом воздухе, его элементы могут поддаваться коррозийным процессам или деформироваться.

Расстояние действия пульта от ворот зависит от модели открывающего механизма

Данное влияние окружающей среды оказывает негативное действие на работу ворот. По этой причине механизм необходимо периодически обрабатывать специальными смазками. В качестве смазывающего вещества, могут выступать минеральные масла, дизельное топливо и специальные эмульсии. Большинство производителей ворот обеспечивают гарантийное обслуживание своего изделия.

Установка автоматических ворот своими руками

Для того чтобы сделать самому автоматические ворота, необходимо вооружиться базовыми знаниями о принципах работы и устройстве самих конструкций. Для начала, необходимо определиться с типом ворот, который будет оптимально подходящим. После необходимо найти и изучить чертежи. На основе подходящего чертежа, составить список необходимых материалов и механизмов. Приобретать материалы для ворот лучше всего в специализированных магазинах.

Все электро-механизмы необходимо проверять на месте. Не стоит экономить на материале, ведь от качества материалов и механизмов будет зависит срок эксплуатации ворот.

Подготовив все необходимые инструменты и материалы, возможно начало сборки. Изготавливать ворота с дистанционным управлением необходимо строго по чертежу. Для облегчения работы и разъяснения некоторых нюансов, можно просмотреть мастер-классы от специалистов с большим опытом работы.

Чаще всего, неполадки в работе автоматических ворот возникают при нарушении технологии монтажа составных частей. Если ворота изготовлены и установлены самостоятельно, в случае поломки придется искать проблему самому. Если монтаж производил изготовитель, то есть вариант воспользоваться гарантийным ремонтом.

Сервисные центры отметили самые частые поломки:

Обрыв троса;
Износ деталей;
Двигатель вышел из строя при нарушении условий эксплуатации.

Устанавливать автоматические ворота достаточно сложно, поэтому без соответствующего опыта делать это самостоятельно не рекомендуется

Также можно столкнуться с образованием лишнего шума при открытии и закрытии ворот. В таких случаях специалисты рекомендуют прочистить несущую балку, смазать петли, проверить ворота на предмет деформаций. А если секционные ворота производят открытие и закрытие не до конца, значит необходимо перенастроить концевые выключатели автоматической системы.

Наладка своими руками автоматики для распашных ворот

Автоматика является одним из главных элементов работы автоматических распашных ворот. Некоторые умельцы создают привод из стеклоподъемников. Самодельный комплект автоматики позволит сэкономить денежные средства.

Автомат можно соорудить при наличии таких элементов:

Блок управления;
2 привода;
Комплект фотоэлементов;
Маяк;
Пульт управления.

Для улучшения качества работы привода, автоматика ворот имеет токовое реле. Это поможет предотвратить поломку в случае попадания в автомат грязи или камня. Как установить самодельный автомат, поможет схема на чертеже. Установка автоматики будет простой, если вооружиться всеми необходимыми инструментами такими, как дрель, шуруповерт и плоскогубцы.

Все детали и элементы необходимо присоединять поэтапно, это поможет исключить ошибок.

Для того чтобы все работало, перед проемом ворот не должно быть никаких преград. Открывные конструкции, после установки всех элементов механизма, необходимо протестировать для выявления недочетов работы.

Автоматические ворота своими руками (видео)

Автоматические ворота оснащены электроприводом, который обеспечивает открытие ворот при помощи дистанционного управления. Этот вид ворот сегодня набирает большую популярность, благодаря своим свойствам. Электрические ворота оснащены надежными замками, занимают минимальною площадь, имеют незначительный вес, просты в установке и в обслуживании. При правильной установке, ворота способны прослужить без ремонта очень длительный срок. Сегодня производители предлагают своему потребителю огромнейший ассортимент автоматических ворот.

6watt.ru

Автоматические ворота с дистанционным открытием: 3 вида систем

Особой популярностью среди владельцев частных секторов пользуются автоматические ворота с дистанционным открытием Ворота на пульте дистанционного управления – необходимость или предмет роскоши? Еще лет 10 назад можно было с уверенностью сказать, что автоматизация ворот это излишество. Сейчас подобной системой автоматического открытия дверей никого не удивить и позволить себе ее могут не только богатые люди.

Содержание:

На сегодняшний день многие бытовые процессы автоматизированы: стиральная машинка работает по таймеру, кухонная техника работает по времени, свет в помещении загорается по хлопку, а вода из крана бежит, когда человек подносит к нему руки. Все усовершенствуется, при этом жизнь человека максимально облегчается.

Для владельцев легковых автомобилей отличным решением может стать автоматические ворота с дистанционным открытием.

Такой тип ворот можно устанавливать при въезде на частную территорию, а также как двери в гараж.

Существует много разновидностей ворот с автоматическим открытием, ознакомиться с которыми можно самостоятельно

Виды ворот с ДУ:

Распашные. Благодаря простоте монтажа и приемлемой стоимости считаются наиболее популярными. Особенности системы в том, что две створки ворот при нажатии кнопки на пульте ДУ открываются наружу. К недостаткам можно отнести необходимости расчищать снег перед воротами в зимнее время.
Откатные. С каждым днем все больше набирают популярности. Для такого типа ворот не нужно дополнительно место для открывания (как в случае с распашными), ворота просто съезжают вбок по специальной рельсе. Недостатком таких ворот считается довольно высокая цена на автоматику, которая рассчитана в среднем на 50000 открываний.
Подъемные. Такие двери чаще всего устанавливают в гараже. При нажатии кнопки, двери начинают двигаться по рельсам внутрь помещения, меняя свое положение из вертикального в горизонтальное. Также существуют модели, которые открываются частично наружу, при этом открывается пространство для заезда автомобиля внутрь.

Вход в гараж оборудуется также и секционными воротами, которые движутся по направлению вверх и фиксируются под потолком гаражного помещения.

Приобретая открывные двери рекомендуется выбирать известных производителей, которые используют качественную фурнитуру и дают срок гарантии изделия не менее 5 лет. В зависимости от комплектации ворота можно запрограммировать на «открытие-закрытие» в определенное время

Из чего состоит система автоматических ворот

Автоматика – довольно нужная и полезная вещь, даже несмотря на свои недостатки. Чтобы не произошло неприятности при отключении электроэнергии, питание данной системы должно быть бесперебойным. Некоторые системы имеют встроенный аккумулятор, который позволит воротам открываться, как положено.

Специалисты рекомендует покупать качественную автоматику, которая не сотрется со временем, например металлические комплектующие прослужат максимально долго.

Правильно установленная система позволит воротам открываться и закрываться без задержек.

Система автоматических ворот состоит из брелка, электродвигателя, привод и датчика

Что входит в комплект автоматических ворот:

Брелок, он же пульт дистанционного управления воротами. При нажатии кнопки ворота приходят в движение, и человек за рулем спокойно может проехать в свои владения;
Электродвигатель, который запускает движение ворот после нажатия кнопки пульта;
Привод, иными словами домкрат, благодаря которому происходит автоматическое движение ворот. Привод и блок управления воротами должен находится в одном месте;
Датчики движения и освещения;
Дополнительные характеристики – обогрев гаража по времени, открытие и закрытие дверей по расписанию и т.д.

Даже не смотря на покупку качественной комплектации, рекомендуется проводить меры профилактики, чтобы система проработала как можно дольше.

Чем хороши автоматические распашные ворота с дистанционным открытием

Распашные ворота считаются классическим примером въездных ворот в частном доме и гараже. Каждый владелец хочет иметь не только функциональную, но и внешне симпатичную конструкцию. Такие ворота могут быть довольно разнообразные внешне: деревянные или кованые, сделанные из стального листа или из комбинированных материалов.

При установке распашных ворот нужно учитывать их вес – нагрузка идет на крепежные петли, поэтому ворота из тяжелых материалов поспособствуют их быстрому износу.

Довольно важный элемент в конструкции распашных дверей – это засов. От него зависит не только прочность запора дверей, он также не дает створкам расшатываться и провисать.

Многие предпочитают выбирать автоматические распашные ворота, поскольку они удобные, практичные и безопасные

Так как распашные ворота устанавливаются на опорные столбы, перед установкой системы нужно устроить глубокий фундамент под опору будущих ворот.

Как правило, распашные двери не нуждаются в особом монтаже, поэтому многие владельцы частных участков могут установить ворота своими руками. Готовые ворота и механизм приобретается в специальном магазине, сам монтаж не занимает много времени.

Нужно помнить, что от качественно выполненной работы зависит долговечность работы автоматических распашных ворот.

Автоматические ворота с дистанционным управлением: недостатки системы

Любой автовладелец подтвердит, что автоматические ворота – более чем просто удобно. Довольно приятно подъезжать к гаражу или к дому под проливным дождем и, не выходя из машины, открывать ворота брелоком. На сегодняшний день большая часть частных домов Европы уже оборудованы автоматическими воротами, в России же данные автоматические системы только набирают популярности.

Водитель не тратит время на открытие двери ключом, можно выехать из гаража, нажать на кнопку на пульте дистанционного управления и двери автоматически закроются.

При всех своих положительных качествах нельзя не упомянуть о минусах подобных дверей.

Главный недостаток дверей-автомат в том, что без подключения к электросети они работать не будут

Недостатки дверей-автомат:

При отключении электроэнергии или скачках напряжения автоматика не сработает;
Когда отключена электроэнергия, не срабатывает сигнализация, соответственно, гараж можно вскрыть без проблем;
Погодные условия могут помешать работе – из-за кучи снега возможно затруднение с открытием дверей, а сильный дождь может привести к нарушению работы электросистемы;
Сбой в программе может привести к невозможности открыть ворота, поэтому инструкция по работе автоматических дверей всегда должна лежать в бардачке автомобиля;
Для перестраховки рекомендуется сделать обычные двери в воротах, чтобы при любых неполадках системы можно было попасть внутрь гаража. Выглядит это менее красиво и немного усложняет конструкцию ворот.

При выборе автоматических дверей нужно учитывать не только качество двигателя и привода, но и материал, из которого изготовлены ворота – от этого зависит долговечность их использования.

Как работают автоматические ворота с дистанционным открытием (видео)

Автоматические ворота для въезда на территорию усадьбы и двери в гараж – уникальное, удобное и стильное решение автовладельцев, которое призвано сделать их жизнь комфортнее. Благодаря огромному выбору ворот на пульте дистанционного управления каждый хозяин сможет выбрать подходящую для себя систему автоматических дверей.

Внимание, только СЕГОДНЯ!

oteplicah.ru

Как сделать автоматические распашные ворота своими руками просто и недорого

Распашные ворота настолько хорошо зарекомендовали себя в течение тысячелетий, что даже появление модного тренда откатных ворот не смогло откатить их в тень непопулярности.

Прежде чем решать, как сделать правильно и недорого автоматические распашные ворота своими умелыми руками, нужно определиться, какие именно ворота вы выбираете:

Распахивающие створки на улицу.
Такие, которые открываются вовнутрь двора.
Открывающиеся вовнутрь, но с петлей посередине кирпичного столба, который имеет нишу для монтирования автоматики.

Помимо этого, нужно уяснить себе –существуют разные системы и механизмы для автоматического движения створок распашных ворот, но какие бы вы не выбрали – насколько успешно они будут функционировать зависит от того, насколько правильно вы подготовили и смонтировали сами ворота.

Различные варианты существующих систем автоматизации по комплектации состоят из:

блока управления;
двух приводов;
приёмника сигналов и антенны,
фотоэлементов;
ключа-выключателя;
лампы сигнальной;
брелока с пультом ДУ.

Сим-сим – открой ворота наружу

Это один из самых популярных вариантов. Производя предварительные расчеты размеров комплектующих, вспомните, что сами привода займут приблизительно по 15 сантиметров с каждой стороны в проеме ворот. В самом начале установочных работ по центру каждого столба по бокам проема нужно заложить трубу или швеллер 100×100, к ним привариваются три закладных, к которым прикрепляют сваркой профильную трубу 60×30 для приваривания петель.

На высоте приблизительно 1 метр с каждой стороны приваривается закладная для приводов. На нижние внешние углы створок в крайних точках закрывания и открывания нужно прикрепить упоры, на одно из полотен приварить притворную планку — полосу из металла шириной порядка 5 cm.

Затем подготавливают кабели, по которым подается питание к элементам автоматики:

два провода для запитывания платы управления сечением 3×1,5;
провода подачи тока на приводы сечением 4×1,5;
провода питания фотоэлементов — дальние к плате 2×0,5 и ближние 4×0,5;
для питания сигнальной лампы.

Как видим, проводов оказывается довольно много, поэтому их лучше всего объединить в кабеле.

Створки всех ворот держатся на петлях, и насколько ровно они будут смонтированы, то есть насколько легко они будут ходить, настолько хорошо они и будут работать, когда установится автоматика.

На высоте 500-600 мм от грунта на столбах, ограничивающих проем, размещают фотоэлементы.

Итак, все подготовительные работы окончены и можно монтировать непосредственно саму автоматику. Если вы используете готовые комплектующие от какой-либо промышленно изготовленной системы – в этом случае нужно строго придерживаться того описания работы, которое дается в инструкциях. Однако, в любом случае будет одно общее действие – приваривание кронштейнов приводов. Необходимо производить процедуру с максимальной точностью, если будет допущен перекос – вся система автоматического открывания ворот очень быстро выйдет из строя, поскольку шток поршня будет постоянно заклинивать.

Автоматика ворот, которые открываются внутрь

В подготовке воротного проёма есть одно отличие от той, которая производится для автоматических ворот, открывающихся наружу. От края столба до центра петли расстояние не должно быть больше 60 mm. Таким образом ворота получаются смещенными от центра столба к двору. Если нарушить этот параметр, то привод будет упираться в угол столба, а если попытаться удлинить кронштейн к воротной стойке, то ворота не будут до конца открываться.

В случае установки автоматики на уже существующие ворота, где петля размещена посередине столба, нужно сделать нишу в нем, в которую и будет установлен привод.

Для стандартных приводов:

Ширина ниши около 250 mm;
Глубина ниши 150 mm;
Высота ниши 250 mm.

Если в столбе установлена труба, то выбрать нишу следует так, чтобы дойти до нее. К ней будет привариваться кронштейн привода.

Устанавливая бок управления используйте коаксиальные кабели. Их применение увеличивает радиус действия управляющего пульта.

Общие замечания

Если вы используете промышленно изготовленные комплектующие — строго придерживайтесь рекомендаций производителя – отклонение всего на несколько сантиметров не даст воротам открываться и закрываться на требуемый угол, а также шток привода для ворот будет использовать только часть своего рабочего хода. Это будет приводить к повышенным механическим нагрузкам на электропривод и он быстро выйдет из строя.

Перед тем, как сваркой прикрепить к кронштейнам привода открытия ворот — не забудьте их разблокировать.

Как и при монтаже автоматики для автоматического открывания ворот наружу, после установки приводов необходимо проверить параллельность движения приводов и ход створки. Недопустимы подклинивания, перекосы в движении, стуки и щелчки в механизме. Не думайте, что если ворота тяжело открывать руками, то мощные механизмы справятся с этой проблемой. Некачественно смонтированная автоматика долго не проработает.

После установки приводов можно приступать к выставлению упоров на закрывание и открывание. Их можно приварить на столбы, можно установить в бетон, даже просто в землю.

Обычно рекомендуют такой способ установки ограничителя хода. Нужно полностью открыть ворота и нарисовать на земле линию самого большого открытия ворот. Затем немного прикройте створку, буквально на 5 cm, и приваривайте упор. Таким же образом определите место упоров для закрытых створок.

Если в системе автоматики, которую вы устанавливаете, используются червячные передачи, то обратите внимание, чтобы при полностью открытых и закрытых створках ворот шток (червяк) не выкручивался максимально, оставляя хотя бы 1 cm свободного хода. Если причиной остановки ворот будет полное выкручивание червяка — это вызовет «закусывание», что повлечет высокий износ и поломку червяка.

Интересно отметить, что распашные ворота могут распахиваться практически полностью, угол раскрытия почти 180 градусов, так что створки будут располагаться вдоль забора. Как это сделать – видно на приведенном рисунке.

Наиболее популярные системы автоматического открытия распашных ворот

Мы рассмотрели варианты монтирования систем автоматического открытия распашных ворот из готовых комплектующих уже существующих систем промышленного производства.

Сегодня на рынке широко представлена продукция многих фирм, наиболее популярны:

итальянские — Nice Toona, Faac 391, Roger R20, Bft Phobos, Came Krono, Nice Moby;
Тайваньская An Motors ASW;
китайские Gant PK, AN-MOTORS;
Российские приводы Doorhan Swing.

Так что выбирать вам придется, судя по всему что-то из предлагаемого эти производителями. Все они сопровождают свою продукцию детальным описанием. Так что не поленитесь вместе с купленным товаром взять и все инструкции.

www.vashcottage.ru

www.doka-metal.ru

Автоматики для распашных ворот: варианты установки

Автоматика для распашных ворот в последнее время является одной из самых популярных на рынке автоматических систем, применяемых в быту. Связанно это с развитием индивидуального жилищного строительства в некоторых регионах нашей страны. Кроме того, весьма часто такие системы очень часто устанавливаются на коммерческих и промышленных объектах, так как имеют большие плюсы в своей конструкции.

Плюсы и минусы автоматических ворот

Автоматика для ворот распашного типа имеет перед иными системами следующие преимущества:

Возможность установки на ограниченных площадях. Достигается это за счёт особой конструкции подобной автоматики, которая не препятствует въезду и выезду автотранспорта, используя самые минимальные площади перед воротами. При этом сами ворота могут занимать достаточно обширную территорию.
Относительно низкая цена по сравнению с системами других типов.
Наличие двух вариантов открытия: наружу или внутрь.
Широкий вариант выбора технической «начинки», учитывающей все нюансы конструкции тех или иных типов зданий.

Однако, наряду с существенными плюсами, автоматика для ворот такого типа имеет и некоторые минусы. Это:

Достаточно устаревшая конструкция.
Наличие такого явления как провисание. Для борьбы с ним приходится постоянно вести технический контроль за столбами и петлями ворот. Если этого не делать, они будут цепляться за землю, что приведёт к отказу автоматического привода.
Маленький срок службы подобный системы запирания.

Как видим, основные их недостатки связанны с ненадёжностью такого элемента конструкции, как столбы, на которые ворота и навешиваются. Это обстоятельство требует производства работ по их усилению, что ведёт к дополнительным тратам. Однако автоматика для откатных ворот также несовершенна, так как требует обустройства платформы с фундаментом, ролики, а также несущую балку. Стоимость проведения подобных работ значительно превышает стоимость укрепления столбов и петель распашных ворот.

Автоматика для секционных ворот она требует обустройства ворот специальной конструкцией, и её нельзя использовать на неподготовленных площадках. Системы же распашного типа позволяют автоматизировать практически все двери на участке, так как большинство из них как раз является распашными.

Кроме того, описываемый тип устройств для открывания-закрывания позволяет использовать любой отделочный и декоративный материал для ворот. Это может быть кованый металл, металлопрофиль, сэндвич-панели и т.д. В результате вы получите оригинальный и надёжный декоративный элемент подчёркивающий дизайн вашего строения или земельного участка.

Виды современной автоматики

Автоматика на ворота данного типа делится на:

линейную;
рычажную;
подземную.

Каждая из них рассчитана на свои размеры створок, собственные условия установки, а также оптимальную температуру воздуха, необходимую для открывания- закрывания ворот.

Наиболее распространённый тип – линейный. Здесь система открывания может стоять как внизу, так вверху или центре створок, согласно пожеланию хозяина. Для её работы использован червячный редуктор, работающий вместе с электродвигателем от блока. Питается он от переменного тока 24 В, или переменного 230 В.

Подобный вариант автоматизация процесса открывания створок ворот имеет тот несомненный плюс, что стоит он относительно недорого, при этом для монтажа подобной системы нужны будут очень узкие столбики, что экономит пространство на участке.

Важным его достоинством считается замедленный ход в конце цикла открывания-закрывания. Это позволяет всю систему как можно дольше сохранять в работоспособном состоянии. Кроме того, подобная конструкция в случае отключения электрического тока может быть достаточно легко открыта вручную.

Этим способом может быть смонтирована автоматика для распашных ворот с открытием наружу и внутрь, но при этом градус их открытия ограничен и составляет 90º. Это довольно-таки существенный минус, так как в этом случае весьма значительно сужается проезд автотранспорта через ворота.

Также стоит помнить о том, что червячный привод рассчитан на створки максимальным весом в 600 кг, при этом максимальная её ширина будет равняться 3 м. Если же вам нужно будет использовать более массивные конструкции, то электромотор придётся заменить на гидравлический привод.

Автоматика для распашных наружу ворот, открываемых рычажным приводом, считается второй по распространённости. Дело в том, что она стоит недорого и идеально приспособлена для самостоятельной установки. Весит такой привод всего лишь 13.5 кг.

В отличии от иных систем, рычажный привод работает по принципу независимого хода рычагов и не нуждается в устройствах замедления, как в системах червячного типа. В результате резко удлиняется срок службы этого вида автоматики, а створки ворот могут раскрываться на 120 º.

Стоит отметить, что подобные конструкции устанавливаются исключительно на широкие колонны. При этом рычажный привод годен только для монолитных ворот и вес их створки не должен превышать 600 кг.

Подземный вариант привода

Отдельно стоит поговорить о подземном варианте привода. Дело в том, что такая автоматика для ворот считается последним словом техники в распашных системах. Кроме того, она является скрытой и поэтому абсолютно никак не портит внешний вид как прилегающего участка, так и самих створок.

Для защиты от ржавчины такой вариант привода монтируется в полностью защищённый короб, находящийся на одном уровне с проезжей частью прямо под петлями створок. В результате работа этого механизма будет практически полностью скрыта от посторонних глаз.

Вторым плюсом такого устройства является широкий угол открытия створок. Он составляет 110 º, а если в комплекте произвести некоторые технические изменения, то эта цифра возрастёт до 360 º. При этом такой механизм работает исключительно тихо и плавно, а сам он максимально защищён.

Так как это самая современная система, то никаких особенных недочётов в её конструкции нет. Специалисты в строительном деле при этом отмечают, что максимальный вес створки здесь может составлять 900 кг, а возможная её ширина – 5 м. При этом монтаж такой автоматики лучше всего будет поручить профессионалам, несмотря на относительную простоту этого процесса. Дело в том, что только профессиональный монтажник сможет смонтировать автоматику таких ворот так, чтобы они максимально подходили к дизайну того или иного участка или помещения.

Основные производители и торговые марки

Автоматика для ворот продаётся обычно уже готовым комплектом, при этом на рынке сегодня можно обнаружить огромный выбор таких устройств. Однако в целом россияне предпочитают продукцию итальянских производителей. Дело в том, что именно в этой стране наиболее развиты традиции установки дистанционных систем открытия и закрытия ворот, поэтому и продукция итальянцев самая качественная в мире.

При этом, выбирая того или иного производителя, лучше всего изучить отзывы о нём в интернете. Дело в том, что каждая компания, выпускающая данные системы, специализируется только на одном направлении, которое и стоит иметь в виду при обустройстве вашего дома.

В настоящее время наиболее востребованны следующие бренды:

Эти торговые марки давно показали свою эффективность и качество, поэтому имеет смысл при приобретении комплекта автоматики ориентироваться на них. Что же касается конкретных марок, то, например, системы Найс предназначены для эксплуатации на промышленных объектах. Для этого на них используются мощные электромоторы.

Такие приводы отлично проявляют себя с точки зрения простоты обслуживания и долговечности. Наиболее распространены следующие их серии:

Wingo;
PopKCE;
Toona;
Hyppo.

Если же вам понадобиться обустроить территорию на частном объекте, до ля этого можно использовать полупрофессиональные системы Faac. Они поставляются полностью готовыми, поэтому идеально подходят при самостоятельном монтаже.

В то же случае, когда вам необходимо сэкономить, и денежный вопрос стоит на первом месте, то можно приобрести комплект производства любой компании из Китая. Несмотря на то, что это бюджетное решение, оно может быть для вас вполне походящим, так как компании из КНР в последнее время значительно подняли качество выпускаемой ими продукции, а её стоимость самая низкая на рынке.

А вот для эксплуатации в зимнее время лучше всего приобрести отечественное оборудование, например, компании Алютех, работающей под торговой маркой An-Motors. Дело в том, что отечественный производитель выпускает только те системы, которые адаптированы для работы в суровых российских условиях. Их качественная работа гарантирована множественными тестами и контрольными измерениями, производимыми в процессе выпуска такой продукции.

Самостоятельный монтаж автоматики

Для того чтобы самостоятельно смонтировать систему автоматического открывания, необходимо проверить, насколько исправно работают створки ворот. Если они не открываются или открываются с трудом, необходимо будет их отремонтировать.

После того, как вы удостоверились в том, что они отлично работают, вам потребуется приготовить следующие инструменты:

шуруповёрта;
дрели;
рулетки;
молотк, плоскогубцы, металлические изделия.

Подобрав необходимый инструмент, стоит обратить внимание на вид и состояние опорных колонн. Так, например, для линейного привода понадобиться расстояние от края столба в 150 мм и меньше. Данный вид привода самый популярный и доступный для использования ворот распашного типа. Во всех иных случаях имеет смысл выбрать тип привода рычажной.

Разобравшись с приводом, стоит начать непосредственно монтаж автоматики. Согласно инструкции данный процесс необходимо производить поэтапно, не отклоняясь от неё. Так, например, необходимо очень точно выверить место установки основания привода. Если такое основание бетонное или же кирпичное, его придётся дополнительно укрепить.

Опытные специалисты в области строительства советуют для начала эксплуатации линейного привода сохранить примерно 1 см запаса хода его штока. После того как этот запас установлен, необходимо отрегулировать плавность хода всего механизма. Если створки ворот двигаются плавно, стоит заняться регулировкой упоров или же специальной автоматикой с концевыми выключателями. Она должна останавливать створки при слишком быстром движении.

После того как автоматика будет смонтирована, её необходимо будет подключить к электричеству. После того, как система будет включена, нужно будет окончательно отрегулировать время работы створок, а также оснастить всю конструкцию фотоэлементами и сигнальными лампами. Обычно все системы автоматического открывания дверей комплектуются дополнительной резервной кнопкой для того, чтобы в случае необходимости можно было открыть ворота без использования пульта дистанционного управления.

Выбор компании для монтажа автоматики ворот

Если вы не желаете самостоятельно устанавливать автоматику на дверные системы, или у вас нет опыта для того, чтобы самостоятельно это сделать, имеет смысл привлечь для проведения данных работ специалистов. При этом лучше всего будет обратиться в ту компанию, которая поставляет автоматику, так как её специалисты будут иметь необходимый опыт и знания для производства подобного рода работ.

Лучше всего ориентироваться при выборе не на дешевизну производимых работ, а на отзывы по работе специалистов.

Некоторые компании прилагают к комплекту своей продукции обучающий видеодиск. Такой диск содержит все этапы проведения монтажных работ. В том же случае, когда вы не поняли такой видеоподсказки, вам может оказать помощь специалист круглосуточной горячей линии, что позволит вам самостоятельно выполнить всю работу, не привлекая к участию в ней специалистов. При отсутствии навыков монтажа электрического и механического оборудования лучшим вариантом будет привлечение к проведению монтажных работ высококвалифицированных специалистов, которые обеспечат качественный монтаж и дадут гарантию на определенный срок эксплуатации.

Присоединяйтесь к обсуждению!

Нам было бы интересно узнать вашу точку зрения, оставьте свое мнение в комментариях 😼

koffkindom.ru

РубрикаРазное
