Содержание

Руководство по автоматическим выключателям УЗО дифавтоматам

Здравствуйте, уважаемые читатели сайта!

По автоматическим выключателям, УЗО, дифавтоматам в обратную связь приходит много вопросов банальных для электриков, а для многих посетителей и читателей сайта непонятных и требующих подробного и детального разъяснения.
Отвечать на все вопросы просто физически не хватает времени.

Поэтому возникла идея — написать серию статей, в которых подробно изложить конструкцию, принцип работы, основные характеристики и пошаговый алгоритм выбора электрических аппаратов защиты — автоматических выключателей, УЗО, дифавтоматов. Это будет подробное руководство (мануал) в виде отдельных тематических статей на страницах сайта http://elektrik-sam.info.

Также параллельно предполагаю затронуть и другие вопросы по этой тематике.

Статьи будут выходить регулярно, возможно, не всегда в хронологической последовательности, но придерживаясь предполагаемого плана ниже.

По мере написания материалов ссылки в оглавлении будут становиться активными и направлять на соответствующий материал. Просто нажимайте на название раздела и изучайте интересующий вас материал.

Эта страничка будет своего рода навигационным меню по интерактивному курсу Автоматические выключатели, УЗО, дифавтоматы — подробное руководство.

Если Вам интересна эта тема, рекомендую подписаться на новостную рассылку сайта, чтобы быть в курсе при появлении новых статей. Форма подписки справа вверху этой статьи.

Пока идет работа над материалами, хочу обсудить с теми, кто следит за материалами сайта, какая информация по этой теме вам больше всего интересна?

Автоматические выключатели, УЗО, дифавтоматы — подробное руководство

Предполагаемый план уроков:

Введение

Как выбирать автоматические выключатели, УЗО, дифавтоматы?

Автоматические выключатели

1. Автоматические выключатели – конструкция и принцип работы.

2. Номинал и время-токовые характеристики автоматических выключателей.
3. Основные технические характеристики автоматических выключателей.
4. Автоматические выключатели — полюсность и схемы подключения.
5. Расчет номинального тока автоматических выключателей.
6. Расчет сечения кабеля.
7. Пример расчета номинала автоматического выключателя.
8. Обобщающий пошаговый алгоритм выбора.

Дополнительно

а) Номиналы групповых автоматов превышают номинал вводного?
б) Почему в жару срабатывает автоматический выключатель?
в) Менять ли АВ, если его «выбивает»?
г) Ошибки при расчете сечения кабеля.

Устройства защитного отключения

1. Устройство УЗО и принцип действия.
2. Принцип работы трехфазного УЗО.
3. Конструкция (устройство) УЗО. Часть 1.
4. Конструкция (устройство) УЗО. Часть 2.
5. УЗО — основные характеристики. Часть 1.
6. УЗО — основные характеристики. Часть 2.
7. Селективность работы УЗО.

7.1. Селективность многоступенчатой схемы УЗО.
8. Выбор и расчет УЗО. Часть 1.
9. Выбор и расчет УЗО. Часть 2.
10. Как выбрать УЗО. Пример расчета.
10.1. УЗО — одно или несколько?
11. Трехфазное УЗО — скрытая угроза.
12. Обобщающий пошаговый алгоритм выбора УЗО.

Дополнительно

а) Как проверить тип УЗО?
б) УЗО схемы подключения.
в) Ошибки при подключении УЗО.
г) УЗО схема без заземления (работа в двухпроводке).
д) Работа УЗО при обрыве нуля.
е) УЗО многоуровневая диф.защита.
ж) Пртивопожарное УЗО — для чего и зачем.
з) УЗО на освещение — ставить или нет?

Дифавтоматы

1. Дифавтоматы — устройство и принцип работы.
2. Дифавтоматы — основные технические характеристики.
3. Выбор и практическое применение.

Дополнительно

а) Отличие УЗО от дифавтомата.
б) УЗО или дифавтомат? Что выбрать?
в) Как электричество попадает в дом?

г) Как выбрать квартирный электрощит.

Бонусы:

а) К каждому уроку постараюсь добавить поясняющее видео.
б) Интересные материалы по этой теме, отобранные из самых интересных предложений читателей, поэтому пишите в комментариях, чтобы вам интересно было узнать, кроме того, что вошло в список уроков выше.

elektrik-sam.info

чем УЗО отличается от дифф автомата

Содержание:

Что такое УЗО-Д (дифавтомат)
Установка УЗО
Разница между УЗО и дифференциальным автоматом
Маркировка УЗО и дифавтоматов
Видео

УЗО — устройство защитного отключения тока предназначенное для защиты человека от удара электрическим током, оно также обесточивает электросеть при утечке тока через поврежденную электрическую проводку или некачественные ее соединения, главное качество УЗО предотвращает возникновение пожара и поломку бытовых электрических приборов. Существуют и другие аналогичные защитные устройства, поэтому у многих возникает вопрос, что такое УЗО и чем отличается от дифференциального автомата?

Не для кого не секрет что наше электрообеспечение оставляет желать лучшего, нередко случаются скачки электроэнергии которые в свою очередь вызывают различные поломки бытовой техники, и несмотря на то что вы добросовестно оплачиваете свои счета за электроэнергию добиться ремонт вашего испорченного телевизора или компьютера от виновника (предприятие обеспечивающего вас электричеством), очень сложно, поэтому будет проще обезопасить себя от такого казуса, вызвать специалиста электрика и установить такое устройство как УЗО-Д.

Что такое УЗО-Д (дифавтомат)

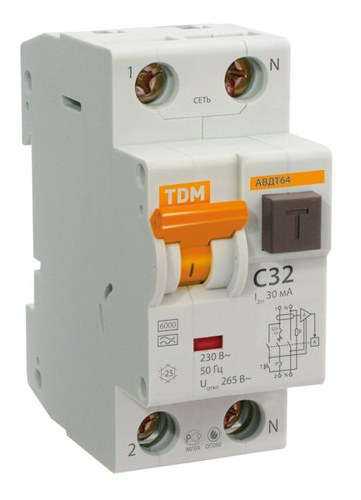

Дифференциальный автомат — это комбинированное устройство которое совмещает в себе функции защитного отключения и защиты от сверх тока. Имея свойства устройства защитного отключения и предохранителя, дифавтоматы оборудуются специальными индикаторами которые предназначены, чтоб «сказать» по какой причине сработало устройство. На сегодняшний день УЗО-Д имеет широкий круг применения благодаря своим комбинированным качествам.

Фактически, дифференциальный автомат заменяет сразу два отдельных защитных устройства, обладающих совершенно разными функциями. Он представляет собой типичное модульное устройство, монтируемое на DIN-рейку в распределительном щитке. Устройство выглядит так же, как УЗО. Приборы могут быть двух- или четырехполюсными, предназначенными соответственно для однофазных и трехфазных электрических сетей. На панели управления расположен рычаг, переводящий дифавтомат в рабочее положение, и кнопка ТЕСТ для проверки его работоспособности.

Внутри корпуса дифавтомата расположена рабочая часть, состоящая из элементов автоматического выключателя, и защитная часть, представленная элементами УЗО. Таким образом, данное устройство выполняет задачи двух приборов – автомата и УЗО, то есть обеспечивает защиту от коротких замыканий, перегрузок, утечек тока на корпуса и металлические части электроприборов. В этом и заключается основное отличие дифавтомата от УЗО.

Для изготовления корпуса используется тугоплавкий негорючий пластик. Клеммы – контактные зажимы, куда подключаются входящие и выходящие провода, имеют соответствующую маркировку. С помощью сигнального маячка можно определить причину срабатывания – от перегрузок или утечек тока. Преимущества дифференциальных автоматов хорошо видны, когда используется только одно устройство защитного отключения.

Установка УЗО

Доверять установку УЗО следует только квалифицированному специалисту электрику, так как робота имеет высокий риск поражения электрическим током.

При выборе места установки УЗО следует учитывать участки электрической цепи с наиболее высоким риском поражения электрическим током (ванна, кухня). Чтоб повысить электробезопасность рекомендуется на каждую ветку цепи устанавливать отдельное УЗО, запитывать отдельно кухню, ванну спальню и т.д., в этом случае при монтаже следует использовать специальные групповые щитки. Отвечая на вопрос, чем отличается УЗО от автомата, следует учитывать, что один из них защищает от утечек тока, а другой – от коротких замыканий.

Установив УЗО вы улучшаете во много раз свою электробезопасность, но, если вы решили сами установить УЗО, что крайне не рекомендуется, проконсультируйтесь с электриком так как в некоторых случаях его установка будет нецелесообразна. Например, в помещении старая и некачественная проводка, в этом случае УЗО не поможет а только создаст массу проблем, будет производится ложное срабатывание и прочее. В этом случае чтоб обезопасить себя от поражения электрическим током следует использовать специальные розетки с уже встроенным УЗО.

В процессе монтажа необходимо соблюдать дополнительные правила техники безопасности. Если УЗО не оборудовано встроенной защитой, то вместе с ним должны устанавливаться защитные автоматы, предохраняющие устройство от перегорания при коротких замыканиях и перегрузках. Ток отключения автоматического выключателя не должен превышать номинальный ток УЗО. Защитный автомат может быть однополюсным и устанавливаться только на фазу, или двухполюсным, устанавливаемым на фазу и ноль. Его монтаж осуществляется со стороны подачи напряжения, перед устройством защитного отключения.

Допускается установка общего УЗО сразу на несколько линий, если каждая из них будет защищена собственным автоматическим выключателем. При использовании нескольких защитных устройств, для каждого из них на выходе устанавливается своя нулевая шина, отдельная от других. К этой колодке подключаются все нулевые проводники данной группы.

Все лишние действия можно исключить с помощью устройства, сочетающего в себе автоматический выключатель с УЗО. Этот прибор есть ни что иное, как дифференциальный автомат, обеспечивающий защиту от всех возможных нарушений, случающихся в электрических цепях.

Разница между УЗО и дифференциальным автоматом

При проектировании системы электроснабжения особое внимание уделяется защитным мероприятиям. В первую очередь требуется защита от коротких замыканий, скачков напряжения, утечек тока на корпус электроприборов. Для этих целей используются устройства защитного выключения, автоматические выключатели и дифференциальные автоматы.

Внешне они похожи друг на друга, поэтому нередко возникает вопрос, чем отличается УЗО от дифференциального автомата и как определить принадлежность каждого из них. Они оба являются защитными устройствами, повышающими уровень безопасности при эксплуатации электрооборудования и бытовой техники. Во многих случаях хозяева даже не подозревают, какой именно прибор установлен в квартирном распределительном щитке и не могут различить их между собой. Подобная ситуация продолжается до тех пор, пока не случится авария в сети, когда встает вопрос о замене УЗО и правильном использовании дифавтомата.

Более правильным названием для УЗО будет дифференциальный выключатель, поскольку данное устройство выполняет отключение нагрузки, когда дифференциальный ток превышает допустимое значение. Это же название включается и в маркировку изделия, позволяя точно определить, отличие дифавтомата от УЗО. Срабатывание аппарата происходит в том случае, когда изменяется векторная разность токов, возникающих в трансформаторе, который, в свою очередь, является составной частью дифференциального выключателя. Основной причиной срабатывания становится прикосновение к токоведущим частям, перегрев или возгорание, вызванные утечками тока.

Очевидная разница между УЗО и дифавтоматом заключается в более расширенных возможностях последнего. В этом приборе соединились вместе качества автоматического выключателя и устройства защитного отключения. Таким образом, дифференциальный автомат защищает не только от ударов электротока при утечках и соприкосновениях с токоведущими частями, но и предупреждает негативные последствия от действия короткого замыкания и перегрузок.

Еще одно отличие УЗО от дифавтомата заключается в различных функциях каждого из них. Например, УЗО осуществляет контроль над утечками тока и отслеживает поступление напряжения к потребителям. То есть, при возникновении перегрузки, когда одновременно включено сразу несколько приборов, дифференциальный выключатель никак не отреагирует и проводка просто сгорит. Эти устройства не отключают напряжение даже при искусственном создании короткого замыкания за счет соединения фазы и нуля. Со всеми проблемами без исключения способен справиться только дифференциальный автомат, обладающий необходимыми качествами.

Маркировка УЗО и дифавтоматов

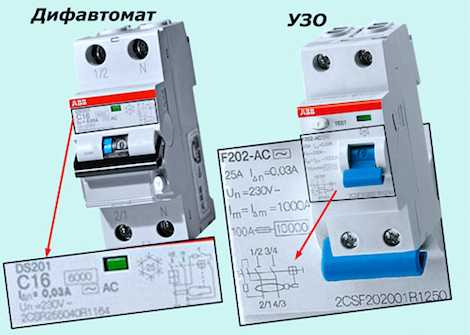

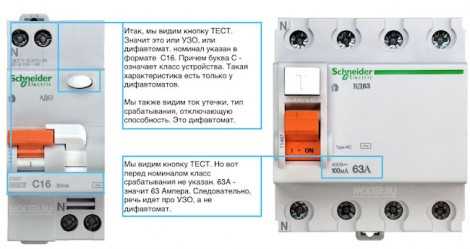

Маркировка защитных устройств позволяет отличить УЗО от дифавтомата визуально, по их внешнему виду. На первый взгляд оба прибора очень похожи и не имеют существенных различий. У каждого из них имеется кнопка ТЕСТ, рычажок переключения, одинаковая форма корпуса с нанесенными обозначениями.

Однако, если рассмотреть внимательно сами схемы, цифровые и буквенные обозначения, можно обнаружить существенную разницу в маркировке. Проще всего обнаружить отличие УЗО от дифавтомата можно по расположению рычажка и тестовой кнопки. У дифференциального автомата кнопка ТЕСТ расположена справа, а переключатель – слева. В устройствах защитного отключения данные элементы расположены наоборот.

Характерным признаком считается маркировка, нанесенная на лицевую часть корпуса. Для обозначения номинального тока УЗО используются только цифры. Если перед цифрами стоят латинские символы B, C, D, следовательно, это уже дифференциальный автомат. Например, маркировка УЗО 16А означает значение максимального номинального тока в цепи, который не должен превышать этот показатель. У дифференциальных автоматов к этой цифре добавляется буквенный символ, поэтому маркировка выглядит как С16. Цифра также соответствует номинальному току, а буква – техническим характеристикам встроенных расцепителей.

Каждое устройство имеет свое обозначение на схеме УЗО и дифавтомат соответственно. Подобные схемы наносятся на корпус прибора. Визуально они похожи, но вовсе не идентичны между собой. Например, на маркировке УЗО изображен овал, являющийся символом дифференциального трансформатора – основного элемента устройства, определяющего ток утечки.

На схеме дифавтомата наносятся символы, обозначающие расцепители – биметаллическую пластину и электромагнитный соленоид, обеспечивающие срабатывание при коротких замыканиях и перегрузках. С помощью этой маркировки становится понятно, как отличить УЗО от дифавтомата, не прибегая к помощи специалистов. Символы расцепителей отсутствуют на корпусе устройства защитного отключения.

Для облегчения идентификации устройств многие производители наносят на корпус их сокращенные названия в виде аббревиатуры. Эти символы располагаются на боковой стороне и позволяют сразу же определить в чем разница между дифавтоматом и УЗО. Как правило, устройство защитного отключения маркируется буквами ВД, что означает «выключатель дифференциальный». Для дифавтомата существует обозначение АВДТ, которое расшифровывается, как автоматический выключатель дифференциального тока. Все эти признаки позволяют безошибочно определить принадлежность того или иного прибора, использовать его по прямому назначению.

electric-220.ru

Как выбирать автоматические выключатели, УЗО, дифавтоматы

Как правильно выбирать автоматические выключатели, УЗО, дифавтоматы?

Такой вопрос обязательно возникает при ремонте или замене электропроводки. Электрические аппараты защиты — автоматические выключатели, УЗО и дифавтоматы выполняют защитные функции и коммутацию (позволяют включать и выключать определенный участок сети).

Автоматические выключатели защищают линию от токов перегрузки и токов короткого замыкания. Например, предположим, что Вы включили в обычную розетку слишком мощный электронагреватель или электродуховку, ток в линии превысит допустимое для нее значение, провод начнет нагреваться и, чтобы не допустить перегрева и оплавления изоляции, автоматический выключатель через некоторое время сработает и отключит эту линию.

При коротком замыкании в линии автоматический выключатель практически мгновенно срабатывает, отключая защищаемую цепь.

Устройства защитного отключения (УЗО) применяют:

— для защиты человека от поражения электрическим током при прикосновении к токоведущим частям;

— для предотвращения опасной утечки тока и возможного возгорания при повреждения изоляции электропроводки или бытовых приборов.

Например, в результате повреждения изоляции, на металлическом корпусе электрической плиты может появиться опасный для человека потенциал. Также человек может случайно прикоснуться к оголенному фазному проводу, находящемуся под напряжением, или ребенок, играя, может засунуть в розетку металлический предмет.

Также в результате естественного старения или повреждения изоляции проводов, ослабления контактных соединений возникают утечки тока, которые приводят к искрению и могут стать причиной возгорания. Для защиты от таких ситуаций и применяются УЗО.

Дифференциальные автоматические выключатели — дифавтоматы объединяют в одном корпусе функции автоматических выключателей и устройств защитного отключения одновременно.

Для того, чтобы защита была эффективной, аппараты защиты необходимо правильно рассчитать и подобрать. От этого зависит надежность и безопасность эксплуатации электропроводки и подключаемых к ней электроприборов.

Для того, чтобы правильно рассчитать и выбрать аппараты защиты, необходимо выполнение трех основных факторов:

1. знать назначение, конструкцию аппарата защиты и понимать принцип действия всех его компонентов;

2. необходимо четко разбираться в его основных параметрах и характеристиках;

3. знать нормативные документы и методику выбора.

Рассмотрим каждый из факторов подробнее.

Первый. Не зная назначения и конструкции автомата, УЗО или дифавтомата, не понимая принцип действия, приступать к выбору не имеет смысла.

Второй. Основная характеристика автоматического выключателя – номинальный ток, а УЗО — номинальный отключающий дифференциальный ток (так называемая уставка по току утечки).

Помимо основных характеристик, каждый из аппаратов защиты имеет еще несколько важных параметров, которые необходимо учитывать при их выборе.

Необходимо принимать во внимание возраст и материал электропроводки (она новая или старая и ветхая, токоведущая жила медная или алюминиевая), качество и состояние соединений.

Проводка может быть в новом доме, а может быть в старом, дом может находиться вблизи с трансформаторной подстанцией — эти факторы влияют на характеристики аппаратов защиты, и это следует учитывать при их выборе.

Температура помещения, в котором установлен электрический щит, количество рядом установленных аппаратов, загрузка линии, все эти параметры также необходимо учитывать.

Более подробно о том, как эти факторы влияют на работу автоматического выключателя, я подробно рассматривал в этой статье.

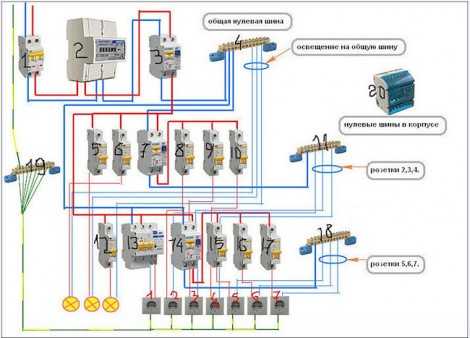

Автоматические выключатели и УЗО обычно подключаются по многоступенчатой (древовидной) схеме.

Например, типовая схема электросети частного дома обычно выглядит так:

— вводной автомат на вводе в дом;

— общий автомат в электрощите первого этажа;

— общий автомат в электрощите второго этажа;

— на каждом из этажей сеть делится на отдельные группы: розетки, освещение, отдельно подключаемые приборы (электроплита, бойлер, стиральная машина, кондиционеры и др.)

При возникновении аварии в любой из групп, должен срабатывать только аппарат защиты, установленный в этой группе, будь-то автоматический выключатель или устройство защитного отключения. Т.е. должна выполняться селективность, а она обеспечивается правильным сочетанием параметров выше- и нижестоящих аппаратов.

Так, если не обеспечить условия селективности для УЗО, то это будет приводить к тому, что в большинстве случаев будет срабатывать вышестоящее УЗО, либо сразу оба одновременно (и вышестоящее и нижестоящее, например, вводное и в группе). А это затрудняет поиск и устранение неисправности, приведшей к срабатыванию УЗО.

Различные типы электроприборов при возникновении неисправности могут создавать различные виды токов утечки. Для максимально эффективной защиты людей от поражения электрическим током, необходимо выбирать УЗО соответствующего типа.

Также различные типы УЗО по-разному ведут себя при аварийных режимах электросети. Обрыв нулевого провода — довольно частое явление в наших домах. В этой ситуации некоторые типы УЗО оказываются неработоспособными.

Третий. Ну, а без знания ПУЭ и других нормативных документов, приступать к выбору и расчету аппаратов защиты просто нельзя.

Смотрите видео «Как выбирать автоматические выключатели, УЗО, дифавтоматы?»

В бесплатном курсе «Автоматические выключатели УЗО дифавтоматы — подробное руководство» предлагается комплексное решение по конструкции, принципу действия, основным параметрам, методике расчета и выбора автоматических выключателей, УЗО, дифференциальных автоматов, в нем Вы найдете ответы на многие вопросы, сможете свободно приступать к ремонту или замене электропроводки в своей квартире.

Полезные статьи по теме:

Автоматические выключатели УЗО дифавтоматы — подробное руководство.

Автоматические выключатели — конструкция и принцип работы

Номиналы групповых автоматов превышают номинал вводного?

Устройство и принцип действия УЗО.

Работа УЗО при обрыве нуля.

Почему УЗО выбирают на ступень выше?

Почему в жару срабатывает автоматический выключатель?

Менять ли автоматический выключатель, если его «выбивает»?

elektrik-sam.info

УЗО и диф. автоматы

Подробности: Опубликовано: 01 Июнь 2017; Просмотров: 11536

Устройства защитного отключения выполняют самую важную функцию — это защищают человека от поражения электрическим током. Поэтому, где есть вероятность попадания человека под опасное напряжение, там обязательно нужно ставить УЗО. То, что с его помощью нужно защищать группы розеток известно всем и многие это выполняют. Вот с группами освещения совсем другая ситуация. Кто-то ставит тут УЗО, а кто-то нет. Ниже я хочу высказать свою точку зрения по данному вопросу — нужно ли УЗО в цепях освещения?

Подробности: Опубликовано: 06 Январь 2017; Просмотров: 45143

Существует несколько типов УЗО. Для жилого сектора используют типы «АС» и «А». Многие электрики, менеджеры, продавцы электротоваров и все обычные люди не знают в чем разница между ними. И тем более они не знают, где и какое УЗО необходимо применять, чтобы обеспечить необходимый уровень безопасности для человека и его имущества. Этот вопрос я сам долго изучал и здесь хочу поделиться своими соображениями, привести рекомендации ГОСТа и специалистов из профильных компаний, по поводу правильного выбора типа УЗО — «АС» или «А». Поэтому, если вы хотите грамотно защитить себя, своих близких и свое имущество, то прочитайте эту статью.

Подробности: Опубликовано: 07 Февраль 2016; Просмотров: 143794

К написанию этой статьи меня подтолкнул вопрос, заданный мне сотый раз за последнее время. Признаюсь честно, что устаешь постоянно отвечать одно и тоже. Суть вопроса заключается в правильной последовательности подключения УЗО и автоматических выключателей. Как правильно установить УЗО — до или после автомата?

Когда я рисую схемы на заказ, то получаю замечания, что я неправильно разместил УЗО и нужно его поменять местами с автоматом, так как УЗО может сгореть от тока короткого замыкания в цепи. Также подобные замечания были в комментариях на этом сайте. Мне приходится тратить время и писать одинаковые ответы на подобные замечания.

Поэтому я решил написать ответ на это вопрос в виде статьи и в будущем буду просто давать ссылку на этот материал в качестве ответа. Здесь написаны мои личные размышления, основанные на личном опыте и на полученных знаниях.

Подробности: Опубликовано: 02 Июль 2015; Просмотров: 7950

УЗО по принципу внутреннего исполнения делятся на два типа — это электронные и электромеханические. Оба типа выполняют защиту от утечек тока одинаково. Тогда в чем их различие? В двух словах их различие заключается в том, что для работы электронного УЗО требуется внешнее электропитание, а электромеханическому типу оно не нужно. Тоже самое касается и дифавтоматов, так как УЗО является их составной частью.

Почему возникает вопрос, какое выбрать УЗО электронное или электромеханическое? Вроде бери любое, так как они одинаково выполняют свои функции. Ниже попробуем с этим вопросом разобраться.

Подробности: Опубликовано: 29 Май 2015; Просмотров: 12911

Устройства защитного отключения бывают двух видов по принципу внутреннего исполнения. Это электромеханические и электронные. Также это относится и к дифавтоматам, так как УЗО являются их составной частью. Разный принцип внутреннего исполнения данных устройств не влияет на их рабочие параметры. Однако есть нюансы, при которых один вид УЗО исправно выполняет свои функции, а другой вид этого не может делать, что может привести к плачевным последствиям. Поэтому еще до покупки нужно знать как их различать.

Существует три доступных способа как отличить электромеханическое УЗО от электронного. Это по электросхеме, которая изображена на корпусе устройства, с помощью обычной батарейки и с помощью постоянного магнита. Давайте ниже рассмотрим каждый способ более подробно.

Подробности: Опубликовано: 10 Ноябрь 2014; Просмотров: 11773

Что выбрать УЗО или дифавтомат? Данный вопрос обычных людей вообще не интересует, пока они не начинают дома делать ремонт с заменой всей электрики. Хорошо если они слышали про такие устройства, а то многие и не знают что это такое. Сегодня, когда мы сталкиваемся с какой-то проблемой, то сразу идем искать ее решение в интернете. Так вот раз вы здесь находитесь, то значит, что вас мучает вопрос — что выбрать УЗО или дифавтомат?

Подробности: Опубликовано: 10 Ноябрь 2014; Просмотров: 105586

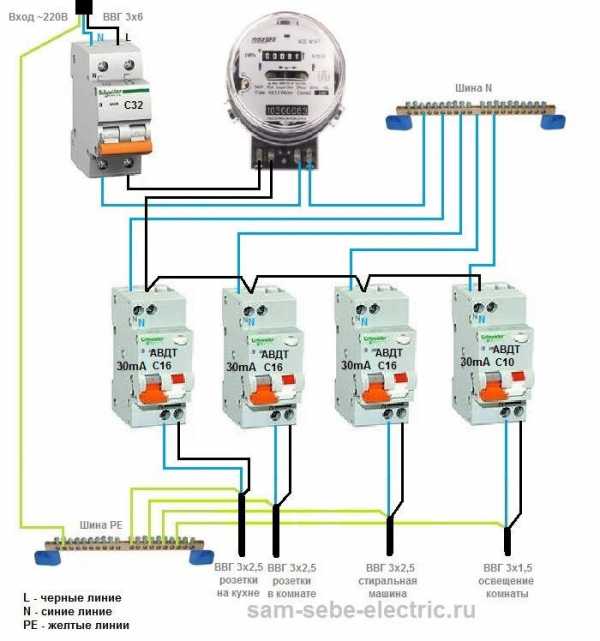

Если вы решили защитить своих близких и имущество с помощью дифавтомата (АВДТ), то правильно делаете, но только подключите его правильно. Сначала изучите схему подключения автоматического выключателя дифференциального тока и только потом занимайтесь его монтажом. Хотя тут ничего сложного нет, но если все равно сомневаетесь как подключить дифавтомат, то ниже я подробно рассказал как это сделать…

Подробности: Опубликовано: 06 Ноябрь 2014; Просмотров: 51632

Дифференциальный автоматический выключатель представляет собой устройство, которое объединило в себе функции УЗО и обычных автоматических выключателей. По своим обязанностям оно может заменить эти два устройства. Этим многие электрики и пользуются, таким образом, экономя место в щитке и уменьшая бюджет ремонта. Хотя среди профессионалов идут споры, что лучше установить (УЗО + автомат или дифавтомат) в той или иной ситуации. Об этом мы поговорим позже, а сейчас узнаем что такое дифавтомат или автоматический выключатель дифференциального тока.

Подробности: Опубликовано: 06 Ноябрь 2014; Просмотров: 70633

В предыдущих статьях мы подробно разобрались с вопросами: что такое УЗО, какие типы бывают, как правильно его выбрать, как подключить и т.д. Если Вы еще всего этого не знаете, то в меню справа выбирайте раздел «УЗО и диф. автоматы» и знакомьтесь со всей этой информацией. А если уже все это знаете, то давайте ниже будем разбирать схемы подключения УЗО. Конкретно у каждого случая есть свои особенности и поэтому существует несколько схем подключения УЗО. Ниже я их все зарисовал, сопроводил необходимыми комментариями и выложил для вашего внимания. Вперед…

Подробности: Опубликовано: 05 Ноябрь 2014; Просмотров: 18769

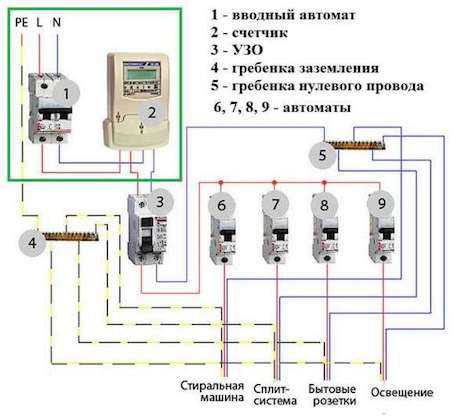

Если Вы решили использовать в своем распределительном щите УЗО, то правильно сделали. Оно защитит вас от удара электрическим током при случайном касании элементов находящихся под напряжением или во время утечки тока на металлический корпус электроприборов. В данной статье хочу рассказать как необходимо подключать УЗО. Здесь Вы найдете ответы на такие вопросы: На какие контакты подключать приходящий и отходящий провода? Как подключить 2-хполюсное и 4-хполюсное УЗО? Как определить полярность контактов? Зачем УЗО защищать автоматическим выключателем? и на многие другие…

Читать обязательно!

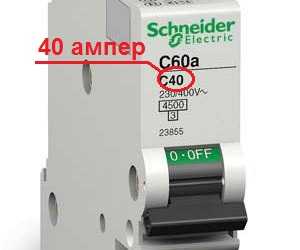

Выбор автоматического выключателя по номиналу
Вот здесь нужно быть очень внимательным. Неправильный выбор автоматического выключателя по номиналу может привести к возгоранию проводки или автомат будет срабатывать на отключение по пять раз…

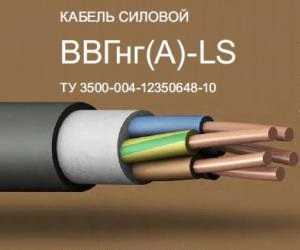

Правильный расчет сечения кабеля
Кабели и провода играют одну из самых важных ролей в электропитании вашего дома. Не правильный выбор сечения может привести к перегреву изоляции, ее пробою, короткому замыканию и к серьезным п…

Друзья, уважайте чужой труд и при копировании материалов, пожалуйста, ставьте открытую ссылку на источник sam-sebe-electric.ru, а то свет отключу… |

sam-sebe-electric.ru

Как выбрать УЗО. Часть 2

Приветствую вас, уважаемые читатели сайта http://elektrik-sam.info!

Продолжаем рассматривать, как выбрать УЗО. Начало этого материала смотрите в статье Как выбрать УЗО. Часть 1.

Итак, двигаемся дальше.

Шаг 3.
Выбираем номинальный ток УЗО.

Помним, что УЗО защищает цепь только от токов утечки, а от токов короткого замыкания и токов перегрузки – не защищает. Поэтому последовательно с УЗО необходимо устанавливать автоматический выключатель.

Номинальный ток УЗО выбирается равным или на ступень выше номинального тока автоматического выключателя, который защищает данный участок цепи.

При этом номинальный ток вводного УЗО должен быть равен или больше номинала вводного автоматического выключателя. После водного автомата и УЗО электропроводка может быть разделена на любое количество групп, главное при этом, чтобы номиналы групповых автоматических выключателей соответствовали сечению применяемого в этих группах кабеля.

Предположим, что в каждой из групп будет одновременно включено много потребителей, и в сети возникнет перегрузка. В этом случае сработает вводной автомат и отключит внутреннюю сеть от внешней питающей электросети. УЗО в этой ситуации не будет перегружено, т.к. его номинальный ток равен или больше номинала вводного автоматического выключателя.

Вводное УЗО устанавливается после вводного автоматического выключателя.

В группе вначале устанавливается УЗО, а после него автоматический выключатель (в случае, если УЗО устанавливается на одну группу), либо несколько автоматических выключателей (если одно УЗО устанавливается сразу на несколько групп).

Номинальный ток группового УЗО выбирается так, чтобы он был равен или больше суммы номиналов групповых автоматических выключателей. Если сумма номиналов групповых автоматов превышает номинал вводного автоматического выключателя, тогда номинальный ток УЗО выбирается равным номинальному току вводного УЗО, а если вводное УЗО не установлено, тогда равным или больше номинала вводного автоматического выключателя.

Шаг 4.

Выбираем тип УЗО.

В бытовой электропроводке обычно используются УЗО двух типов: АС и А.

Подробно различные типы УЗО я уже рассматривал в статье УЗО основные характеристики. Напомню вкратце.

Самый распространенный тип АС, защищает от тока утечки синусоидальной переменной формы.

Однако, в современных бытовых приборах — телевизорах, компьютерах, электроинструменте используются выпрямители, импульсные блоки питания, тиристорные регуляторы, которые при пробое изоляции могут создавать пульсирующие токи утечки постоянного тока. На такие утечки УЗО типа АС не реагируют, поэтому в жилых квартирах желательно использовать УЗО типа А.

Шаг 5.

По конструктивному исполнению следует выбирать электромеханические УЗО. Они, в отличие от электронных, не требуют для своей работы никакого питания и для их срабатывания достаточно, чтобы появился дифференциальный ток.

Подробно о том, как отличить эти типы УЗО друг от друга, не подключая их к электрической сети, читайте в статье Как проверить тип УЗО.

Отличие электромеханического УЗО от электронного я рассматривал в одной из предыдущих статей УЗО устройство и принцип работы.

Шаг 6.

Следующий шаг — выбор номинального условного тока короткого замыкания I_nc. Этот параметр определяет надежность и прочность устройства, качество исполнения его механизма и электрических соединений.

В быту лучше использовать с показателем 6000 А. Кстати, в европейских странах не допускаются к эксплуатации УЗО с этим показателем, меньшим, чем 6000 А. Если дом новый и рядом находится трансформаторная подстанция то этот параметр, также как и отключающую способность у автоматических выключателей, по крайней мере, для вводного УЗО, желательно увеличить до 10кА.

Шаг 7.

Селективность.

Подробно вопрос селективности я уже рассматривал в публикации Селективность работы УЗО.

Поэтому здесь мы на этом вопросе останавливаться не будем и пойдем дальше.

Шаг 8.

Выбираем температурное исполнение. Стандартно УЗО рассчитаны на диапазон температуры окружающей среды от -5 до +40°С.

Однако, если по условиям эксплуатации необходимы более «морозоустойчивые» УЗО, необходимо выбрать с символом на передней панели, они работают в диапазоне температур от -25 до + 40°С.

Шаг 9.

Степень защиты УЗО.

В стандартном исполнении УЗО выпускаются со степенью защиты IР20 и на корпусе она не указывается. В случае, если необходимо другое исполнение, то выбираем его по каталогу для конкретного бренда.

Шаг 10.

Выбираем производителя (бренд).

Основные параметры УЗО мы выбрали, теперь выбираем марку и производителя. Для этого удобно пользоваться каталогами продукции конкретного производителя, которые можно найти и скачать в интернете.

Для соблюдения селективности используйте устройства одного бренда и одной серии. Удобно заказывать сразу всю комплектацию электрощита у официальных представителей выбранного вами бренда.

Смотрите видеоверсию Как выбрать УЗО. Часть 2:

Вот мы и разобрали все тонкости и моменты, которые необходимо знать при выборе устройств защитного отключения для бытового применения.
На этом серия публикаций по УЗО в рамках курса «Автоматические выключатели, УЗО и дифавтоматы – подробное руководство» не заканчивается.
Хотите узнать о выходе новых материалов по этой теме? Тогда подпишитесь на новостную рассылку сайта и Вы получите сообщение о появлении новых статей на E-mail.
Ну а в следующей статье, посвященной устройствам защитного отключения, мы рассмотрим и закрепим вопрос выбора УЗО на конкретном примере:
Как выбрать УЗО. Пример расчета.
Интересные материалы по теме:
Автоматические выключатели УЗО дифавтоматы — руководство.
Как выбирать автоматические выключатели, УЗО, дифавтоматы?
Конструкция (устройство) УЗО.
Устройство УЗО и принцип действия.
Принцип работы трехфазного УЗО.
Работа УЗО при обрыве нуля.
Как проверить тип УЗО?
Почему УЗО выбирают на ступень выше?
УЗО основные характеристики. Часть 1.
УЗО основные характеристики. Часть 2.
Автоматические выключатели — конструкция и принцип работы.
elektrik-sam.info
Как выбрать УЗО. Пример расчета
Здравствуйте, уважаемые читатели сайта http://elektrik-sam.info!
В предыдущих двух статьях мы подробно рассмотрели, как выбрать УЗО:
Как выбрать УЗО. Часть 1.
Как выбрать УЗО. Часть 2.
Теперь пришло время закрепить полученную информацию на конкретном примере.
В жилых квартирах и домах желательно использовать устройства защитного отключения, установленные в два уровня:
1 уровень. На вводе в квартиру сразу после вводного автоматического выключателя желательно установить противопожарное УЗО на 100 или 300 мА (для защиты от возможного возгорания при повреждении и естественном старении изоляции).
2 уровень. Для того, чтобы обеспечить лучшую электробезопасность и одновременно с этим максимальную бесперебойность электроснабжения желательно устанавливать отдельное УЗО на каждую группу потребителей. Для этих целей применяются УЗО с уставкой по току утечки 10 и 30мА.
Итак, давайте рассмотрим вопрос выбора и расчета УЗО на конкретном примере.
Предположим, что у нас имеется жилой дом, в котором электропроводка проводка разделена на следующие группы потребителей:
— на вводе установлен двухполюсный автомат С32. Дом новый, ввод выполнен кабелем 3х6 мм2, трансформаторная подстанция находится в нескольких кварталах.
— стиральная машина: автомат С16, кабель 3х2,5 мм2 длиной 8м, мощность 1850 Вт;
— кондиционер: автомат С16, кабель 3х2,5 мм2 длиной 12м, мощность 1800 Вт;
— розетки кухни: автомат С16, кабель 3х2,5 мм2 длиной 8м, мощность 3000 Вт;
— розетки комнаты 1: автомат С16, кабель 3х2,5 мм2 длиной 9м, мощность 2000 Вт;
— розетки комнаты 2: автомат С16, кабель 3х2,5 мм2 длиной 12м, мощность 2000 Вт;
— освещение: автомат В10, кабель 3х1,5 мм2 длиной 19м, мощность 900 Вт;
Давайте дополним имеющуюся схему электропроводки жилого дома устройствами защитного отключения.
Начнем расчет со стиральной машины, она выполнена отдельной группой и работает во влажной среде.
Как мы помним, приблизительное значение тока утечки в электроустановке, который складывается из тока утечки в электроприемнике и тока утечки в сети, можно рассчитать по формуле:
IΔ= IΔэп + IΔсети =0,4 Iрасч+0,01Lпровода, где
IΔэп — ток утечки электроприемника, мА;
IΔсети — ток утечки сети, мА;
Iрасч — расчетный ток нагрузки в цепи (расчет в разделе по АВ), А;
Lпровода — длина фазного проводника, м.
IΔ=0,4х1850/220+0,01х8=3,45 мА.
Номинальный дифференциальный отключающий ток должен быть как минимум в три раза больше суммарного тока утечки защищаемой цепи электроустановки IΔ:
IΔn > = 3 IΔ.
3 IΔ=3х3,45=10,35 мА.
Для влажных групп, выполненных отдельной линией, устанавливается УЗО с уставкой 10 мА. В нашем случае расчетное значение уставки УЗО получилось практически равным 10 мА, поэтому для стиральной машины выбираем УЗО с номинальным дифференциальным отключающим током 10 мА.
УЗО с уставкой по дифференциальному току 10 мА обычно выпускаются на номинальный ток не более 16 А, поэтому выбираем номинальный ток УЗО равным номиналу автомата, т.е. 16А.
Поскольку электропроводка однофазная, УЗО выбираем двухполюсное; тип А, электромеханическое, с номинальным условным током короткого замыкания Inc=6000 А.
Если позволяют средства и есть возможность установки электрощита на большое количество модулей, тогда желательно устанавливать отдельное УЗО на каждую группу потребителей. Для них использовать УЗО с уставкой по дифференциальному току 30 мА.
По той же формуле, что мы рассчитывали для стиральной машины, можно провести расчет суммарного тока утечки для каждой группы, чтобы проверить, не будет ли он превышать одной трети от уставки УЗО. Т.е. трети от 30 мА – это 10мА. Если по расчету превышает, тогда, возможно, придется разделить группу на две.
На практике часто поступают иначе. Все приборы в электросети квартиры одновременно не подключаются, поскольку общая мощность ограничена вводным автоматом. В нашем примере 32А для провода сечением 6 мм2 — это 7 кВт. Квартира небольшая – 2 комнаты. Поэтому для оставшихся групп, кроме стиральной машины, можно попробовать установить одно общее УЗО с уставкой по дифференциальному току 30 мА.
Номинальный ток УЗО выбрать на ступень больше номинала вводного автомата, т.е. 40 А. Поскольку сумма номиналов автоматов по группам превышает номинал вводного автомата.
Если УЗО будет срабатывать, тогда для оставшихся групп потребителей вместо одного УЗО на 30 мА, установить два на 30 мА. Например, объединить розетки кухни и освещение под одним УЗО, а розетки двух комнат и кондиционер – под другим. Возможно, группу освещения вывести из-под защиты УЗО.
Этого обычно бывает достаточно для нормального функционирования УЗО. Недостаток такой схемы, что в случае срабатывания УЗО, обесточиваются все группы, которые оно защищает, и усложняется поиск неисправности, приведшей к отключению УЗО.
После вводного автомата можно установить противопожарное УЗО с уставкой по дифференциальному току 100 мА и номинальным током 40 А.
Селективность по номинальному отключающему дифференциальному току будет соблюдена, поскольку 100 мА более чем в три раза больше, чем 30 мА (УЗО 2-го уровня, установленных в группах). Для обеспечения селективности по времени, необходимо использовать вводное УЗО типа S.
Поскольку электропроводка однофазная, все УЗО выбираем двухполюсные. Групповые УЗО 2-го уровня выбираем с номинальным условным током короткого замыкания Inc=6000 А, электромеханические, типа А.
Для вводного УЗО номинальный условный ток короткого замыкания Inc выбираем 10000 А, поскольку дом новый, рядом ТП, при аварии возможны большие значения токов короткого замыкания.
Выбираем все УЗО одой марки, для примера АВВ.

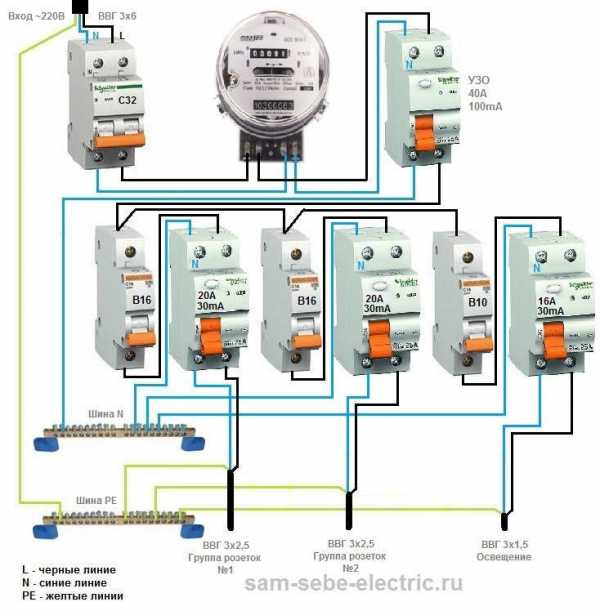

В результате расчетов у нас получилась следующая схема:
— первый вариант, если используются два групповых УЗО;
— второй вариант, если используются три групповых УЗО.
Смотрите подробное пошаговое видео Как выбрать УЗО. Пример расчета:
Интересные материалы по теме:
Автоматические выключатели УЗО дифавтоматы — руководство.
Как выбирать автоматические выключатели, УЗО, дифавтоматы?
Конструкция (устройство) УЗО.
Устройство УЗО и принцип действия.
Принцип работы трехфазного УЗО.
Работа УЗО при обрыве нуля.
Как проверить тип УЗО?
Почему УЗО выбирают на ступень выше?
УЗО основные характеристики. Часть 1.
УЗО основные характеристики. Часть 2.
Автоматические выключатели — конструкция и принцип работы.
elektrik-sam.info
Узо электронное или электромеханическое — что выбрать
Для защиты от утечек тока применяются выключатели дифференциального тока, в народе их попросту называют УЗО. Сегодня таким устройством никого не удивишь. Многие их устанавливают в своих щитах и это правильно.
Всем привет, на связи электрик в доме. В сегодняшней статье хочу рассмотреть тему УЗО, а именно какие бывают разновидности УЗО по внутреннему исполнению. Все что здесь будет написано относится также и к дифавтоматам так как все знают что УЗО является их неотъемлемой частью.
На написание данной статьи меня натолкнул один случай в магазине электротоваров. Мне нужен был дифавтомат для одной халтурки, я остановился на АВДТ фирмы IEK. На вопрос продавцу какой тип узо электронное или электромеханическое используется внутри, продавец мягко говоря плавал. Хотя для опытных электриков это определить вообще не проблема продавец консультант мне так и не ответил, а лишь поддакивал и во всем соглашался со мной.
Мне стало очень любопытно многие ли смогут, как говорится сходу отличить узо электромеханическое от электронного. Поэтому я считаю своим долгом осветить данный вопрос по полной программе.
В чем отличие электромеханического узо от электронного
Как вы уже догадались УЗО и дифавтоматы по своему внутреннему исполнению делятся на два вида: электромеханические и электронные. Сразу хочу отметить, что тип внутреннего исполнения ни как не влияет на рабочие параметры и технические характеристики. У многих сразу возникает вопрос так в чем же их отличие?
УЗО электромеханического типа сработает в любом случае, если на поврежденном участке появится ток утечки, не зависимо от напряжения сети. Основным рабочим органом электромеханического УЗО является дифференциальный трансформатор (тороидальный сердечник с обмотками). Если на поврежденном участке возникла утечка, то во вторичной обмотке этого трансформатора наводится напряжение для работы поляризованного реле, что в свою очередь приводит к срабатыванию механизм отключения.
Электронные УЗО срабатывают при наличии утечки тока на поврежденном участке и наличии напряжения в сети. То есть для полноценной работы устройству защитного отключения электронного типа необходимо внешний источник питания. Это связано с тем, что основным рабочим органом электронных УЗО является электронная плата с усилителем. И без внешнего питания эта плата работать не будет. Откуда берется источник питания? Внутри УЗО нет ни каких батареек и аккумуляторов. А напряжение для питания электронной платы с усилителем поступает от внешней сети. Есть в сети 220 В — УЗО сработает! Если напряжения в сети нет, значит защитное устройство не сработает.
Основная суть я думаю понятна в чем отличие электромеханического узо от электронного. Для работы первого необходимо лишь утечка тока, для работы второго необходима утечка тока и напряжение в сети.
Теперь разберемся с вопросом как по вашему, насколько важно чтобы защитное устройство сохраняло свою работоспособность при отсутствии напряжения и важно вообще это или нет.
Уверен, что многие пользователи ответят приблизительно так «Если напряжение в сети есть электронное УЗО будет работать. Если напряжения в сети нет, тогда зачем ему вообще работать, ведь напряжения в сети нет, значит и утечки тока браться неоткуда». Оно конечно так, но это как говорится палка с двух концов.
Какие вы знаете аварийные ситуации, когда в доме или квартире может пропасть напряжение или как в народе говорят «нет света».
Ну первое что приходит на ум это ремонтные работы. Бригада рабочих выполняет профилактические или восстановительные работы и в целях безопасности отключили автоматы и рубильники где то в ТП (трансформаторной подстанции).
Второе что мне близко как энергетику это аварийные отключения в сети. Да в вашу розетку напряжения 220 Вольт по двум проводам поступает не прямо из тепловой или атомной станции. Электроэнергия вырабатывается на эл.станциях и передается к потребителям через множество трансформаторов и сотни км линий электропередач. На каждом таком участке возникают повреждения, что в свою очередь сказывается на потребителях.
Что еще приходит ну ум? Еще одна очень распространенная проблема отгорание нулевого провода в щите. Вся аппаратура будет без признаков жизни, все сигнальные приборы (сигнальные лампы, если есть) будет свидетельствовать, что напряжения в сети нет. Однако фаза не куда не делась! Опасность поражения током сохраняется. Представим, что в такой ситуации возникло повреждение изоляции внутри стиральной машинки, фаза попала на корпус.
Если в этот момент Вы прикоснетесь к корпусу машинки, возникнет утечка и УЗО должно сработать. Но в этом случае электронное защитное устройство не сработает, так как на его электронную плату с усилителем приходит только «фаза». Источник питания отсутствует и возникший ток утечки электронная плата не зафиксирует, отключающий импульс на механизм отключения не поступит и УЗО не отключится. Для человека такая ситуация крайне опасна. Поэтому как бы не было печально при появлении утечки тока в данном случае электронное УЗО не сработает.
Хотите верьте хотите нет но меня самого постиг этот случай. Пару дней назад в квартире стал кратковременно пропадать свет. Пропадет примерно на полчаса и появляется. Я первым делом подумал, что кто-то проводит какие-нибудь работы. Но когда, однажды возвращаясь, домой я увидел, что в этажном щите у всех соседей свет есть (на счетчиках индикация светится), а у меня одного счетчик спит, понял что проблема есть и ее нужно решать.
После анализа щитка выявил следующую проблему – отгорел ноль от корпуса щита. Да, да именно ноль, причем болт на который был прикручен провод приварился настолько сильно что я не смог его открутить, пришлось садить на другой. Электронное УЗО у меня конечно не установлено, но дело как говорится случая и факт остается фактом.
Еще одна распространенная проблема это скачки напряжения в сети. Конечно, сейчас многие для защиты устанавливают реле напряжения, но не у всех они стоят. Что представляют собой скачки напряжения — это отклонение от номинального значения. То есть у вас в розетке вместо 220 Вольт может появится 170 Вольт или 260 Вольт или еще хуже 380 Вольт.
Повышенное напряжение опасно для электронного оборудования, чем собственно и оснащены электронные УЗО и дифференциальные автоматы. Из-за скачков напряжения может выйти из строя электронная плата с усилителем. Внешне все будет выглядеть целым и невредимым но при возникновении утечки тока ситуация может стать плачевной для человека — из-за поврежденных электронных компонентов УЗО на утечку не отреагирует.
О том, что внутренняя начинка защитного устройства вышла из строя, вы можете и не знать. Поэтому нужно периодически выполнять проверку работоспособности УЗО кнопкой «ТЕСТ». Специалисты рекомендуют выполнять такую проверку не реже одного раза в месяц.
Подведем итоги данного раздела и выделим следующее, в сети электроснабжения могут возникнуть различные аварийные ситуации, при которых электронные УЗО или дифавтоматы могут утратить свои защитные функции.
Для электромеханических защитных устройств вышеописанные проблемы не опасны, так как для их работы не требуется внешний источник питания. Будет напряжение в сети или нет электромеханическое УЗО (АВДТ) отработает в любом случае, если появится утечка тока в сети. Внутри них нет электронных компонентов, которые могут повредиться в результате скачков напряжения.

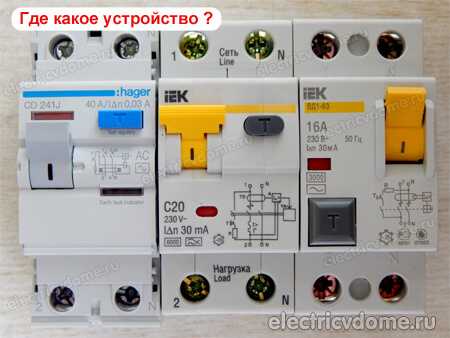

Внешне эти два устройства очень похожи и многие пользователи, не задумываясь, покупают их без разбора в магазине, даже не подозревая об особенностях. Поэтому в следующем разделе мы рассмотрим, как отличить узо электромеханическое от электронного.
Как отличить узо электромеханическое от электронного
Для того чтобы понимать какое устройство защитного отключения перед вами находится электронное или электромеханическое нужно уметь их различать. Многим покажется это трудным, и они скажут, что это под силу только профессионалам. Но уверяю Вас это не так, здесь нет ничего сложного. Достаточно лишь знать некоторые нюансы.
Итак, есть несколько способов, как отличить электромеханическое УЗО от электронного. Изучив их, Вы с уверенностью сможете определять, какой тип УЗО перед вами. Сейчас рассмотрим подробно каждый из них.
1.Схема изображенная на корпусе УЗО

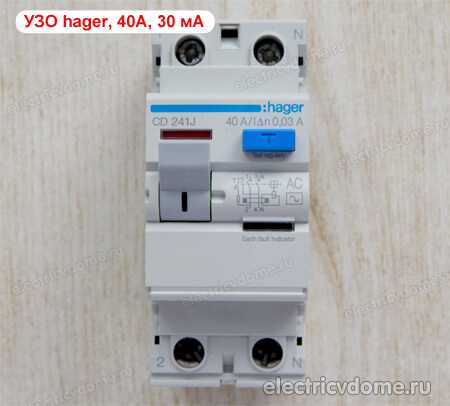

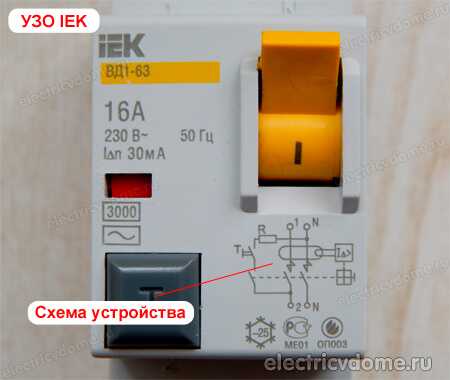

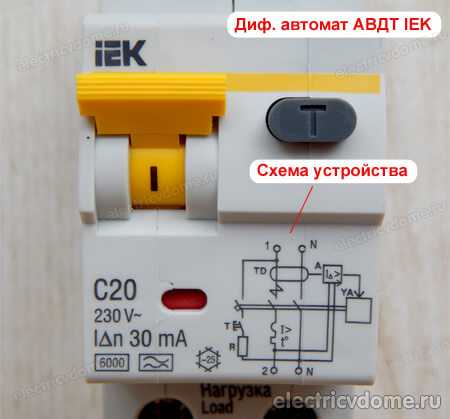

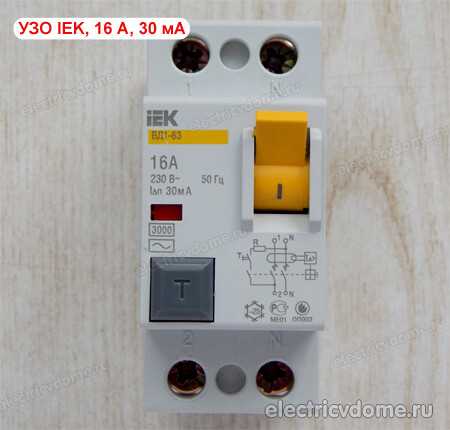

Первый способ и самый простой это изучить схему, которая изображена на корпусе УЗО. На любом защитном устройстве наносится электрическая схема. Если научиться читать и распознавать эти схемы можно легко определять не только тип устройства. Кстати говоря, если помните, то в статье о том, как отличить УЗО от дифавтомата мы уже сталкивались с подобными схемами. Если присмотреться, то между отображенными схемами на электромеханическом УЗО и электронном есть небольшие отличия.

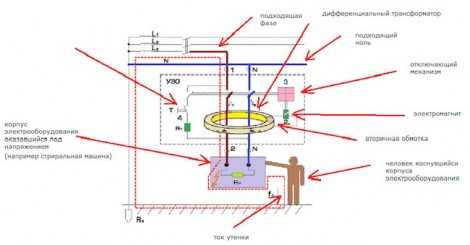

На схеме электромеханического УЗО или дифавтомата отображается дифференциальный трансформатор (через который «продеты» фаза и ноль), вторичная обмотка этого трансформатора, а также поляризованное реле которое соединено со вторичной обмоткой. Поляризованное реле уже непосредственно действует на механизм отключения. Все это отображено на схеме. Нужно только понять, какой фигурой обозначен каждый вышеописанный элемент.
Дифференциальный трансформатор обозначен в виде овала вокруг фазного и нулевого провода. От него отходит виток вторичной обмотки, который связан с поляризованным реле. На схеме поляризованное реле обозначается в виде прямоугольника или квадрата (в нашем случае это квадрат). Пунктирная линия от реле означает механическую связь со спусковым механизмом отключения.
Еще здесь обозначена кнопка ТЕСТ со своим сопротивлением (сопротивление позволяет создать утечку рассчитанного номинала). Как видите в электромеханическом УЗО нет никаких электронных плат и усилителей. Конструкция состоит из чистой механики.

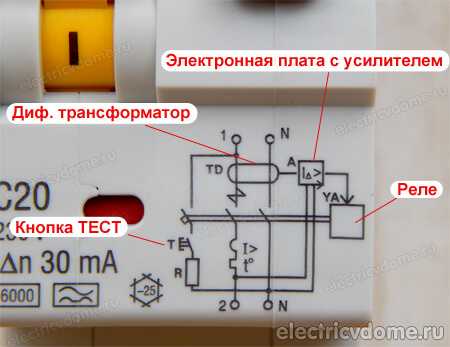

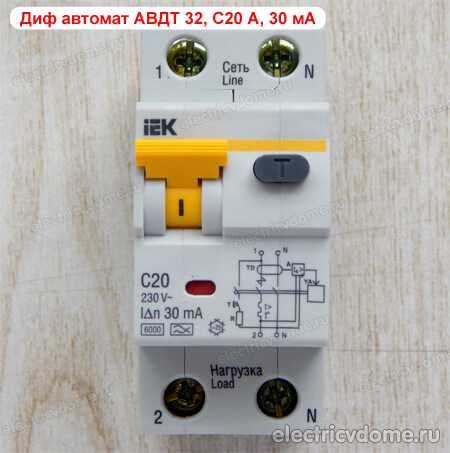

Теперь рассмотрим электронное УЗО. Я для примера буду использовать электронный дифавтомат от фирмы IEK марки АВДТ32 С20, с током утечки 30 мА.
Как видно из схемы на корпусе электронного дифавтомата обозначено практически все тоже самое, что и на электромеханическом защитном устройстве.
Но если присмотреться, то можно увидеть что между дифференциальным трансформатором и поляризованным реле есть дополнительный элемент в виде прямоугольника с буквой «А». Это та самая электронная плата с усилителем.

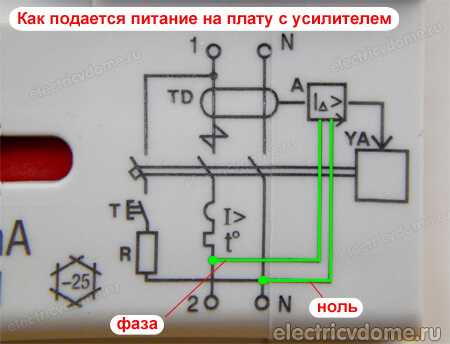

Кроме того видно что к этой плате подходят два провода «фаза» и «ноль». Это как раз и есть тот внешний источник питание, который необходим для полноценной работы такого типа УЗО.
Не будет питание, не будет работать и УЗО. Не зависимо от того есть утечка или нет.
2.Внешний источник питания – тест с помощью батарейки.
Второй способ как отличить узо электромеханическое от электронного немного сложнее первого, так как при себе нужно иметь дополнительные элементы — батарейку и провода для подключения. Вроде ничего сложного, но согласитесь их не всегда удобно применить, особенно если вы находитесь в магазине. На рынке еще могут вам разрешить ими воспользоваться, но в лидирующих магазинах электронной продукции вам точно в этом откажут (ну какой менеджер согласится, чтобы при нем курочили узо или дифы).

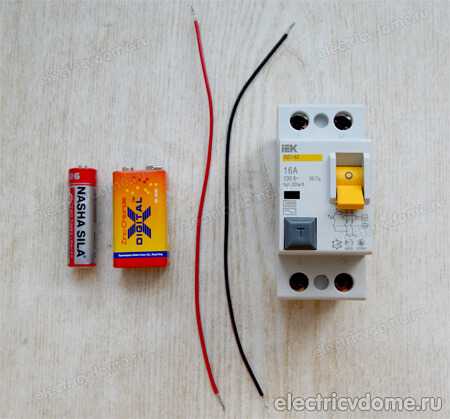

Итак, для теста нам понадобится самая обычная заряженная батарейка, любая (пальчиковая, крона и т.п.) У меня под рукой оказалась батарейка типа крона на 9 В.

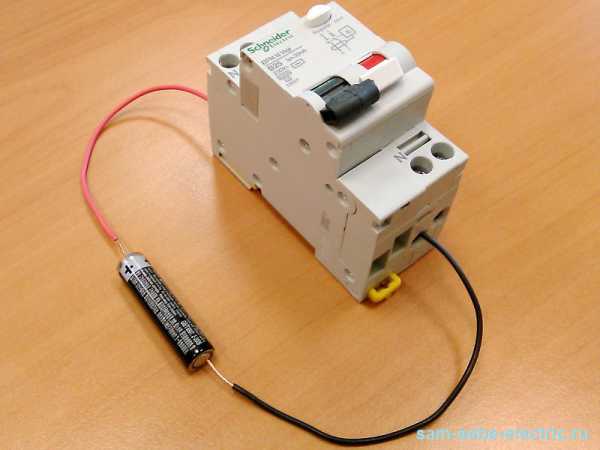

Берем электромеханическое УЗО, к верхней клемме прикручиваем один проводок, к нижней клемме ТОГО ЖЕ ПОЛЮСА прикручиваем другой проводок. Хочу заметить, что абсолютно не важно к какому из полюсов вы будите прикручивать провода к фазному или к нулевому. Но если сверху вы подключили провод на клемму фазного полюса, то и внизу также нужно подключать провод к фазному полюсу иначе не будет замкнутой цепи.

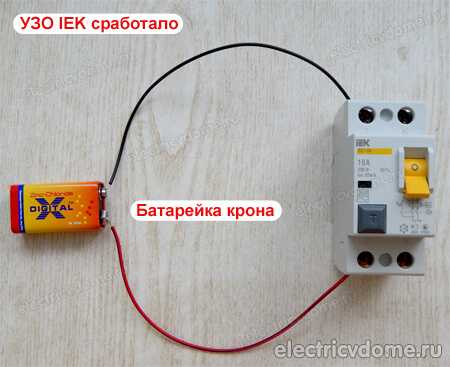

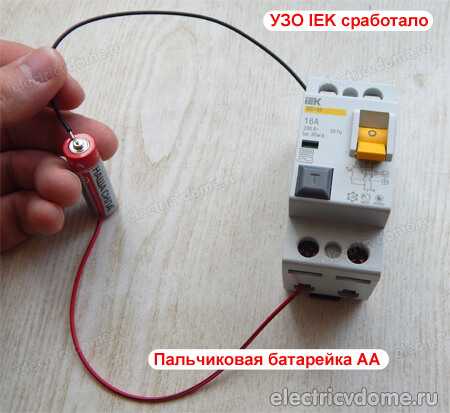

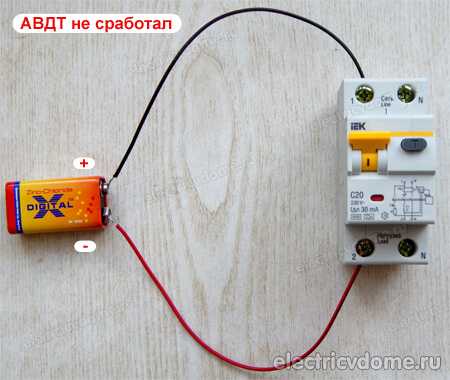

Теперь включаем наше УЗО (АВДТ) и замыкаем концы торчащих проводов на батарейку. В момент, когда повода замкнутся на клеммы батарейки, через полюс УЗО начнет протекать ток. УЗО должно отключиться.

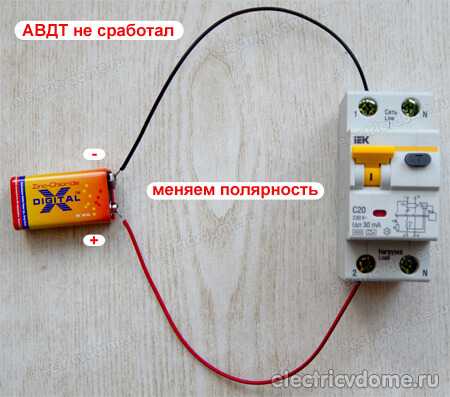

Если этого не произойдет, поменяйте полярность батарейки, то есть поменяйте местами полюса «+» и «-». Если УЗО отключится, с уверенностью в 200 % можно сказать что оно электромеханического типа.
Электронное УЗО на такой тест ни как не отреагирует, потому что для его срабатывания дополнительно требуется наличие напряжения на электронной плате.
3.Используем постоянный магнит

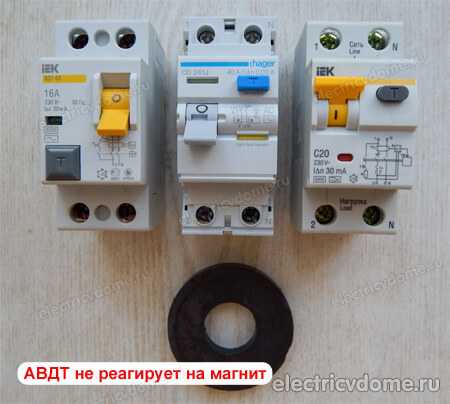

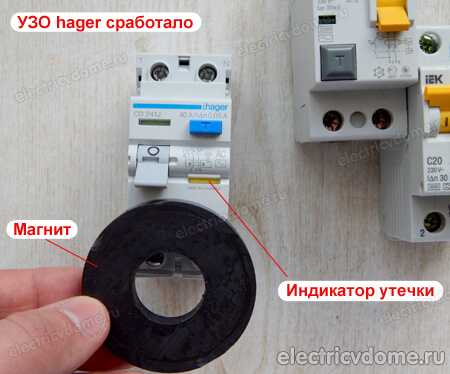

Включаем УЗО, берем постоянный магнит и водим вдоль корпуса. Под действием магнитного поля во вторичной обмотке дифференциального трансформатора индуцируется ток, срабатывает поляризованное реле и УЗО отключается. Это все произойдет, если защитное устройство электромеханическое.
Этот способ обладает определенной погрешностью, однако имеет право на жизнь. Первое это магнит может быть недостаточно сильный, второе у каждой марки защитного устройства рабочие элементы находятся в разных областях. Что я имею ввиду? Например, у фирмы Schneider Electric дифференциальный трансформатор может располагаться в правой части корпуса, для фирмы ABB в середине корпуса, у IEK это может быть слева. Визуально ведь не видно внутренностей.
Поэтому применяя этот метод для каждой модели защитного устройства нужно «прощупать» область, в которой необходимо водить магнитом. Не всем эту область удается найти и ошибочно можно сделать неправильные выводы.
Понравилась статья — сохрани на стену!

electricvdome.ru
