Электропривод для откатных ворот своими руками

Установка привода для откатных ворот своими руками

Установка привода для откатных ворот своими руками поднимет вашу самооценку, вселит уверенность в качестве выполнения работ и, что немаловажно, сохранит вам значительную часть средств. Устанавливать электропривод и выполнять монтаж автоматики нужно в четком соответствии с инструкцией. Это позволит избежать ремонта или замены компонентов за свой счет.

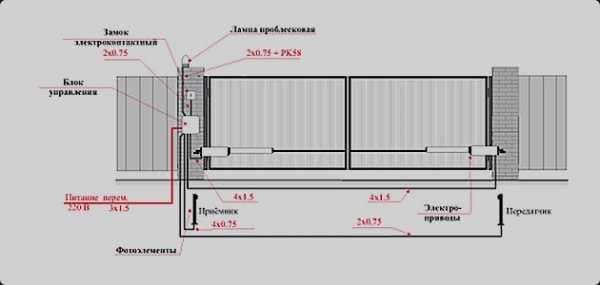

Схема подключения элементов автоматики откатных ворот.

Инструменты и материалы

Начинать нужно с приобретения всего необходимого.

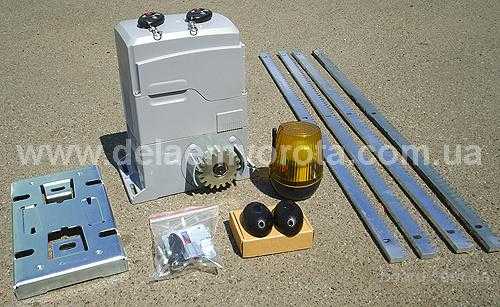

Список оборудования и материалов:

Монтаж привода откатных ворот.

  • зубчатые рейки;
  • привод;

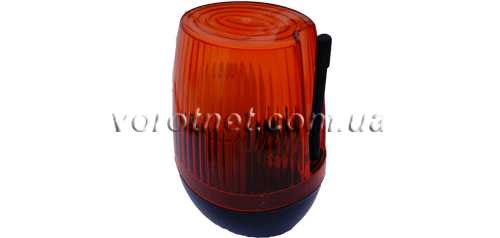

  • сигнальная лампа;

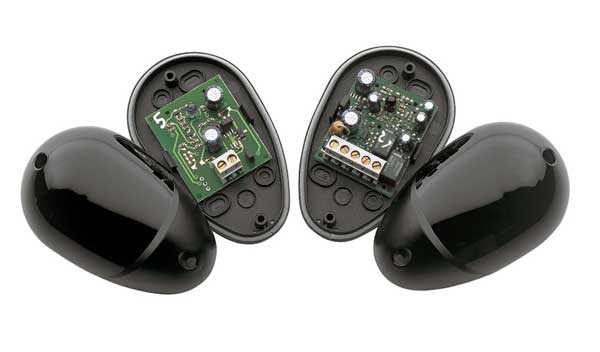

  • комплект фотоэлементов;
  • питающий провод 3*1,5 мм²;
  • провод подключения сигнальной лампы 2*0,75 мм²;
  • провод подключения передатчика из комплекта фотоэлементов 2*0,35 мм²;
  • провод подключения приемника из комплекта фотоэлементов 4*0,35 мм²;
  • гофротруба для прокладывания проводки;
  • наконечники проводов;
  • стабилизатор напряжения;
  • сварочные электроды;
  • обрезки профильной трубы, стальных уголков, полосы.

Зубчатая рейка является универсальным элементом и подходит к приводу любой мощности от любого производителя. Она предлагается мерными кусками по 1 м. Участки обычно собираются по системе шип-паз. Чтобы вычислить необходимое количество реек, нужно к ширине проема прибавить 1 м.

Привод представляет собой двигатель, редуктор, концевые выключатели и управляющую плату, соединенные в одном защищенном от атмосферных осадков корпусе. Его главным показателем является мощность. Для легких бытовых откатных ворот достаточно 250-300 Вт. К любому приводу в комплекте поставляются 2 пульта дистанционного управления. При желании всегда можно докупить и настроить еще несколько.

Схема монтажа автоматики с указанием количества жил кабеля и их сечения.

Стабилизатор напряжения не считается обязательным элементом. Но, отказываясь от него, знайте: управляющая плата привода чувствительна к перепадам напряжения и часто выходит из строя из-за его скачков. Фотоэлементы и сигнальная лампа являются компонентами, повышающими безопасность. Система будет функционировать и без них.

Покупать провода с сечением больше рекомендованного не стоит. Больших токов в сетях быть не должно, а колодки на плате управления рассчитаны на сечение жилы до 1,5 мм². Наконечники проводов могут не применяться. Но для надежного контакта их лучше использовать.

Прокладка проводки

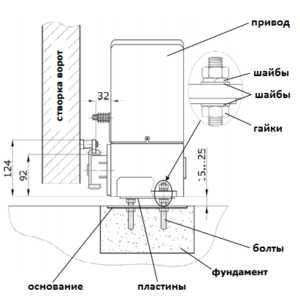

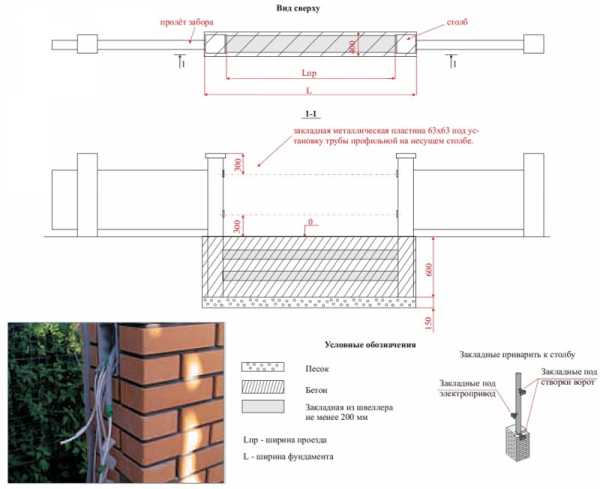

Наглядная схема обустройства фундамента откатных ворот.

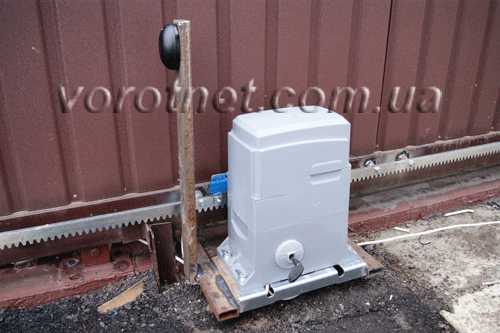

Привод может устанавливаться в любом месте консоли, но чаще его размещают поближе к опорному столбу. Сказывается это только на длине проводки к периферийным устройствам. Длина рейки не меняется, она просто смещается по полотну к приводу.

Смонтировать автоматический исполнительный механизм откатных ворот будет проще, если еще на стадии бетонирования фундамента установить стальную закладную и подвести проводку через отверстие в ней. Снабдить приводом нетрудно и уже существующие откатные ворота. В этом случае площадку приваривают к закладной фундамента ворот. Она приподнимается над основанием. Это позволяет завести проводку в устройство, как и положено, снизу, чтобы не переживать о возможном затекании воды в корпус.

Провода прокладываются в специальных гофротрубах или обычных стальных трубах в земле. В уложенные в грунте трубы нужно заранее заложить проволоку. Затем к проволоке прикручивается конец провода и протягивается в трубу. Питающий провод идет от точки подключения в доме или другом месте. Для стабилизатора желательно найти место, где он меньше будет раздражать щелчками.

Провод передатчика фотоэлемента проходит под проездом. Для защиты от повреждения его помещают в стальную трубу и закапывают поглубже. Провода фотоэлементов и сигнальной лампы желательно провести внутри ограничивающих проезд столбов. В случае кирпичных столбов тонкие провода прячут в швах кладки и заделывают раствором. Фотоэлементы размещают в проеме перед воротами на высоте порядка 60 см. Сигнальную лампу поднимают на верхушку ближнего столба.

Установка исполнительного устройства

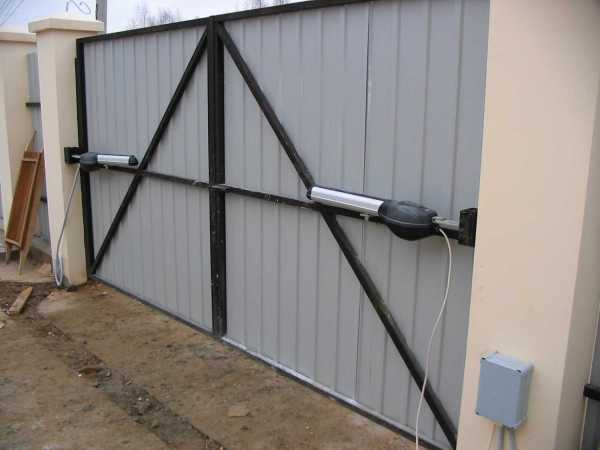

Электромеханический привод линейного типа для распашных ворот.

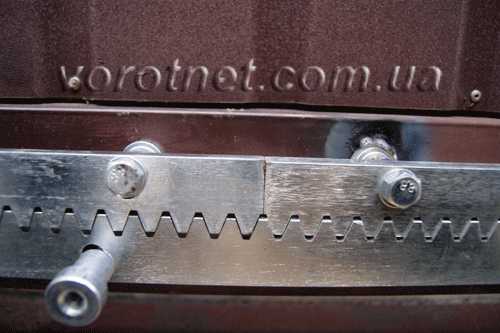

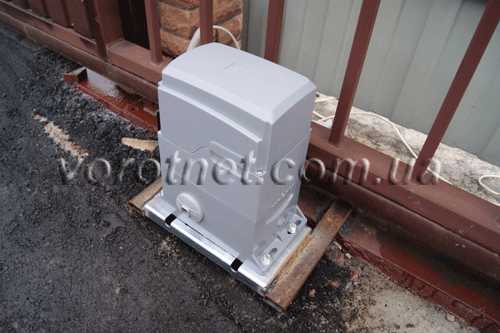

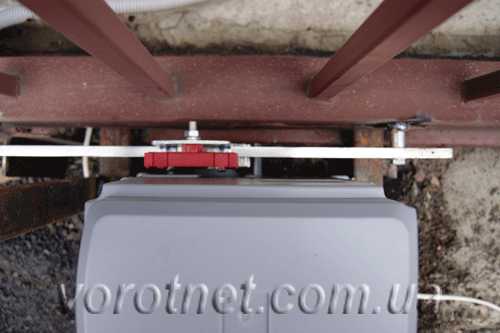

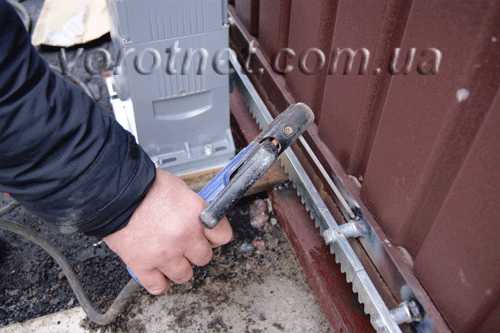

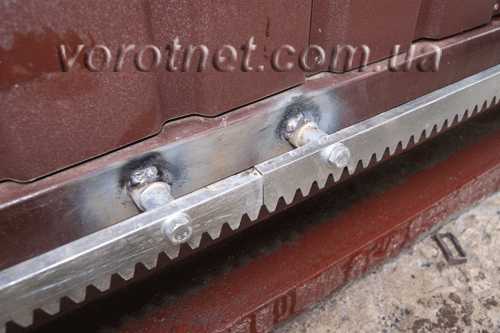

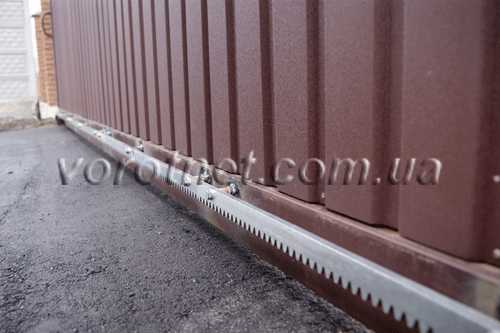

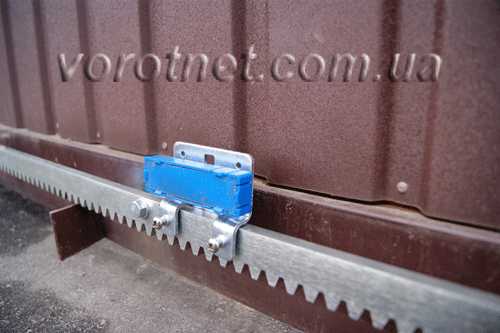

Начинать монтаж нужно с зубчатой рейки. На легких воротах выбор места для ее закрепления небогатый, поэтому положение привода подгоняется к рейке, а не наоборот. Рейки бывают стальные и полимерные. Полимерные прикручивают кровельными саморезами к профильной трубе над направляющей ворот.

Стальные снабжаются резьбовыми бобышками, которые нужно приваривать к основанию. Бобышки можно приваривать к той же профильной трубе над направляющей ворот или к самой направляющей. Стальную или полимерную рейки стоить прикручивать повыше. Это обеспечит большую свободу при выборе положения привода.

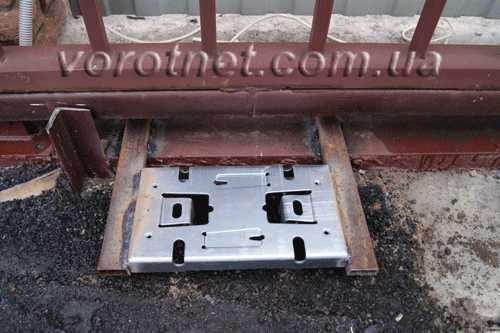

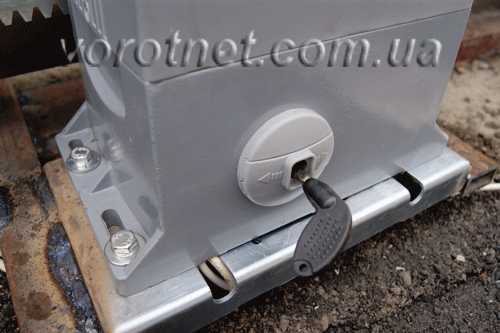

Привод комплектуется нижней монтажной рамкой с отверстием для входа проводки. Важно изначально выбрать правильное положение для рамки. Для этого ведущую шестерню вводят в зацепление с рейкой. При совмещении должен оставаться зазор в 2-3 мм. Нужно стремиться выдержать перпендикулярность оси ведущей шестерни к передней плоскости рейки. Чтобы выставить редуктор в нужном положении, придется сварить небольшой самодельный опорный столик из стального проката.

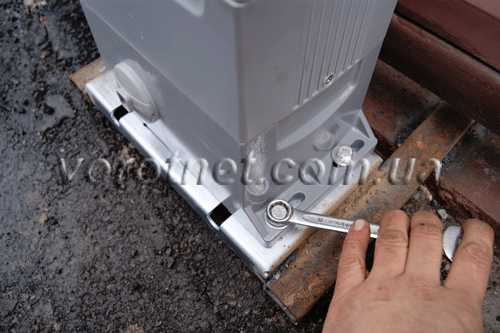

Найденное положение отмечается на основании, монтажная рамка снимается с устройства и приваривается к опоре. Важно не забыть продеть проводку в отверстие рамки до ее фиксации. С привода снимается верхний кожух и производится подключение питающего провода к плате управления. Маркировка и размещение клемм может отличаться у разных производителей. Схема подключения берется в инструкции. Провода фотоэлементов и сигнальной лампы подключаются в последнюю очередь, после настройки и проверки работоспособности основного функционала.

Настройка привода

Когда подключение питающего провода к фазному, нулевому и заземляющему произведено, можно производить настройку концевых выключателей. На большинстве современных моделей используются магнитные концевые. Они крепятся на рейку на определенной высоте. Высота задается кронштейнами с возможностью перемещения магнитов.

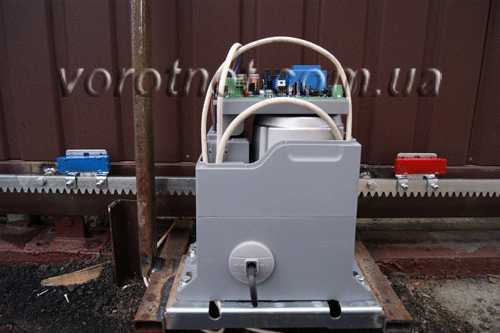

Когда магниты проходят напротив чувствительного элемента устройства, вращение двигателя останавливается.

Положение концевых выбирается экспериментально. В процессе приходится учитывать инерцию ворот.

Выключатель открытия должен срабатывать, когда полотно уже полностью вышло из проема, но концевой ролик еще не дошел до передней опоры. Выключатель закрытия требует более тонкой настройки. В идеале створка должна входить в улавливатель с зазором 5.10 мм. Контактные концевые старых моделей нажимают на рычажный выключатель на корпусе устройства. В остальном все то же.

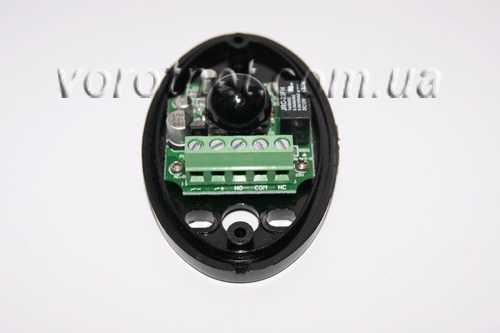

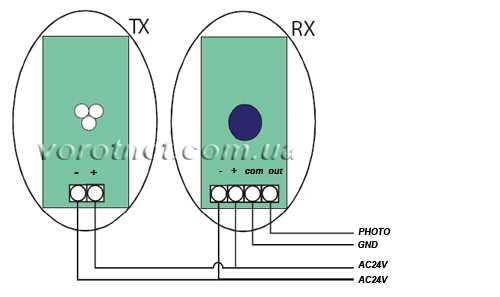

Передатчик фотоэлемента на дальнем столбе подключается только к питанию 2-х-жильным проводом. С приемником сложнее, 2 его жилы отвечают за питание, 2 – за управляющий сигнал. Если все подключено верно, то автоматика должна срабатывать следующим образом: при перекрывании луча между передатчиком и приемником движение створки на закрытие прекращается, и она отводится в положение «открыто».

Сигнальная лампа подключается к клеммам, на которые подается питание при движении ворот в любом направлении. Большинством моделей приводов поддерживается установка автоматики, увеличивающей функциональность устройства.

К ним можно подключать любую нормально разомкнутую кнопку для открытия ворот по нажатию. Вместо кнопки можно использовать считыватели кодированного сигнала различных типов. Внешняя антенна позволяет улучшить качество и дальность приема сигнала брелка дистанционного управления. Внешний приемник сигнала позволяет эксплуатировать привод с несколькими сотнями брелков.

Главное – это внимательно изучать инструкцию, не путать цвета и сечения жил. Тогда автоматизировать откатные ворота своими руками будет нетрудно.

Как установить электропривод для откатных ворот своими руками

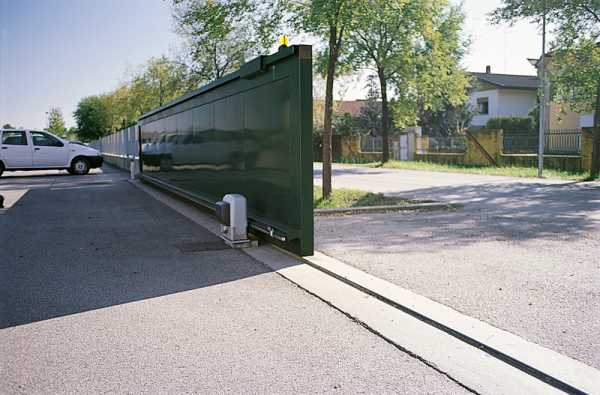

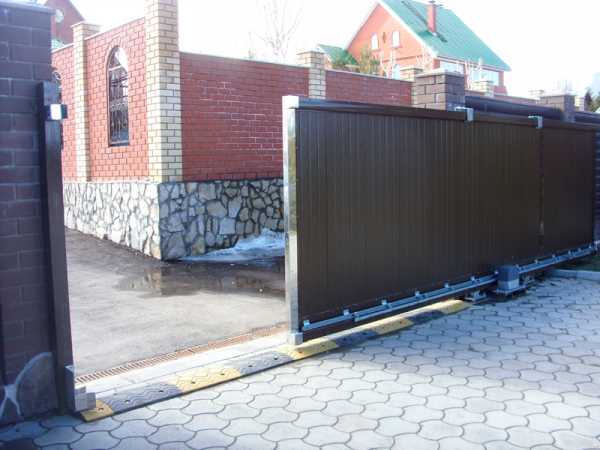

На сегодняшний день откатные ворота — это самый распространенный и востребованный вид такого рода конструкций. Сегодня такие ворота, даже с автоматикой, можно установить без привлечения специалистов, т.е. самостоятельно. Главное отнестись серьезно к процессу монтажа, а также следовать рекомендациям опытных и грамотных мастеров.

Существует две основные 2 разновидности данного вида ворот:

Конструкции первого типа в нынешнее время практически не устанавливают, потому, что этот процесс сопряжен с определенными трудностями установки. Кроме того, с практической точки зрения недостатков у ворот такой разновидности хватает. К главным их минусам, к примеру, относятся необходимость постоянно чистить (обслуживать) рельсу, а также ограничения по габаритам транспортных средств, которые через эти ворота въезжают.

С чего начать?

В нынешнее время, даже имея стандартный набор инструментов и незначительные практические навыки, можно без проблем установить откатные ворота самостоятельно — притом в достаточно сжатые сроки. Прежде всего, необходимо точно определиться с моделью и материалом для ворот, с основными их параметрами и техническим наполнением конструкции, а также изучить технологию ее монтажа.

После этого, каждый владелец земельного участка, дачи, дома, коттеджа, предприятия и т.д. который принял решение самостоятельно изготовить и установить такого рода конструкцию, должен грамотно разработать ее чертеж. Его следует составлять, исходя из конкретных условий расположения будущих ворот и особенностей конкретной местности. В процессе этого необходимо обязательно помнить о том, что откатные ворота не должны быть слишком массивными — это существенно отражается на стоимости конструкции в целом, в первую очередь, из-за их фундамента.

Если планируется установка автоматики откатных ворот, то под проездом следует заранее предусмотреть прокладку электрокабеля. Для этого будет необходимо заранее приобрести металлическую/пластиковую трубу, которая имеет диаметр не меньше, чем 25 миллиметров.

Преимущества использования автоматики для ворот

Сегодня многие владельцы современных домов и загородных дач в полном объеме мере все преимущества и эксплуатационные достоинства, которые имеют автоматические откатные ворота. Установка электропривода на такой конструкции предоставляет возможность владельцу автомобиля без проблем и максимально быстро заехать (или выехать) на территорию участка, при этом, не тратя драгоценное время на процесс ручного открывание тяжелых и сложных въездных ворот. Главное в этом вопросе – не только грамотно подобрать и установить конструкцию самих ворот, но и укомплектовать их долговечной и надежной автоматической системой.

Но если с финансами дела обстоят плохо не очень хорошо, то следует просчитать то, сколько раз в течение дня машина будет выезжать/въезжать через ворота — именно отталкиваясь от этого нужно взвешивать целесообразность установки электропривода. Все в данном случае зависит от назначения конструкции — ведь ворота могут являться резервными или служить пожарным въездом, быть воротами какого-то промышленного предприятия или просто представлять собой задние ворота обычного дачного участка.

Если же в связи с ограниченными финансами возможности привлечения профессиональных мастеров нет, т.е. существует необходимость самостоятельного устройства ворот такого плана без привлечения специалистов, то возникает проблема с установкой такой их важной детали, как электропривод для откатных ворот своими руками. Конечно, электрический привод для откатных ворот является не самой обязательной составляющей. Но как удобно и приятно, не выходя из автомобиля, открыть ворота простым нажатием одной кнопки на пульте — тем более, когда на улице дождь, гроза, снег или лютый мороз.

Монтаж электропривода своими руками

Сэкономить на стоимости можно, если установить автоматику на такую конструкцию самостоятельно. Автоматические ворота – это когда процесс открытия/закрытия ворот осуществляется с помощью электропривода. Для этого к металлическому полотну откатных ворот следует прикрепить зубчатую рейку – она представляет собой универсальную деталь, к которой подходит любой электрический привод, предназначенный для ворот от любого современного производителя.

В нынешнее время зубчатая рейка включается в комплектацию большинства стандартных наборов необходимых крепежных элементов — как правило, ее продают метровыми отрезками в составе комплекта с крепежным устройством. Но если эта деталь в комплекте отсутствует, ее следует приобрести в любом традиционном строительном магазине или на веб-сайтах, которые предлагают в нынешнее время к продаже подобную продукцию.

Монтаж автоматики должен происходить следующим образом. Вначале на бетонном основании монтируют электрический привод рядом с полотном ворот – притом, делают это таким образом, чтобы зубчатая шестерня электропривода сцепилась с зубчатой рейкой.

Чтобы зубчатая шестерня имела небольшое покачивание между зубьями рейки — его можно настроить путем опускания-поднятия зубчатой рейки. Только лишь после того, как необходимый зазор выставлен, следует надежно закрепить зубчатую рейку.

Абсолютно все современные специалисты, разбирающиеся в вопросах установки автоматики, настоятельно советуют проводить монтаж электропривода строго в соответствии с той инструкцией, которая обязательно должна прилагаться к комплекту. Когда автоматика монтируется самостоятельно, т.е. без привлечения квалифицированных, грамотных и опытных мастеров, то придерживаться инструкции следует максимально точно, с обязательным соблюдением последовательности этапов проведения работ, причем, во всех, даже в самых мельчайших, деталях!

Как сделать ворота откатные с электроприводом? Пошаговая установка и фото

February 21, 2016

Сделать ворота откатные с электроприводом можно самостоятельно. Однако процесс этот нельзя назвать простым, он предполагает наличие определенных знаний и навыков.

Особенности установки автоматики

Проведение подобных работ осуществляется на заключительном этапе, если данная опция предполагается конструкцией. Перемещение створки ворот будет осуществляться посредством зубчатых реек, они продаются метражом вместе с крепежными системами. Рейки фиксируются к несущему профилю. Если вы решили установить ворота откатные с электроприводом, то необходимо помнить о том, что помимо зубчатых реек понадобятся пульт, электропровод, ключ, а также лампа-маячок. Все будет устанавливаться в соответствии с требованиями, прописанными в инструкции.

Первоначально нужно подобрать место для монтажа электропривода. Будет необходимо основание установки, которое идет в наборе. На нем и располагается привод. После систему следует зафиксировать на швеллер между каретками.

Когда устанавливаются ворота откатные с электроприводом, на следующем этапе следует настроить автоматику, установив ее в рабочее положение, чтобы определить месторасположение привода. Электропривод должен находиться на рейке с зубцами, важно проследить за тем, чтобы эти элементы находилась в центральной части шестеренки и фиксировались на трубе профиля в месте расположения наружного каркаса.

После того как место будет определено, на него нужно уложить остальное оборудование для монтажа, а после пройтись сваркой по периметру. В некоторых случаях есть необходимость в подъеме привода на несколько сантиметров выше. Для этого следует использовать профильную трубу, к которой приваривается привод. При выборе трубы следует руководствоваться следующими размерами: 40 x 20, 50 x 50, 60 x 30. Как только швеллер будет установлен на монтажную основу, к нему следует зафиксировать с помощью сварочного аппарата электрический привод, а после закрепить, используя болты.

Работа над зубчатой рейкой

Вы, конечно же, можете заказать откатные ворота с электроприводом под ключ. Однако стоимость этих работ окажется достаточно высока. Самостоятельно осуществить такие манипуляции хоть и не столь просто, но все же возможно. На следующем этапе следует позаботиться о фиксации зубчатой рейки. Ворота при этом должны быть открыты, в середину привода следует установить рейку с шестерней. Для фиксации концевых выключателей важно оставить немного рейки с зубцами. Последнюю нужно будет приварить к профильной трубе. За рейку следует притянуть полотна. Как только на месте окажется следующая рейка, нужно выполнить ту же процедуру, которая была описана выше. Между стыками не должно оставаться разрывов. Каждый элемент крепежа автоматики ворот необходимо еще раз приварить. Между приводом и шестерней должен быть оставлен миллиметровый зазор.

Технология монтажа концевых выключателей

Когда устанавливается электропривод для откатных ворот, необходимо зафиксировать концевые выключатели болтами, установив их на концевой рейке. Выключатели могут иметь магнитную или механическую конструкцию. Первый вариант будет срабатывать даже в условиях самых низких температур. На зубчатой рейке производится монтаж магнита, в момент прохождения определенного места конструкция останавливается. Выключатели должны быть поделены на правый и левый. Специалисты рекомендуют осуществлять настройку и монтаж магнитных выключателей, отступив от них один метр или больше. Установка механических концевых выключателей осуществляется достаточно просто. Они работают на основе пружины.

Подготовка к установке ворот

Если вы решили установить ворота откатные с электроприводом, то первоначально нужно будет залить фундамент, в этом и состоит подготовительный этап. Подобные работы вы должны начать с разметки расположения траншеи. Ширина основания ворот должна быть равна пределу в 50 сантиметров. Определяя глубину ямы, важно учесть линию промерзания почвы. Если речь идет о Подмосковье, то фундамент можно заложить на 1,7 метра.

Ворота откатные с электроприводом своими руками можно изготовить. Арматура и швеллер станут материалами для закладного элемента. Детали между собой должны быть соединены сваркой. Швеллер используется для повышения жесткости и прочности основания. Если соединить вертикальные стержни перемычками, то получится достаточно прочный каркас. Его опускают в траншею, а после заливают фундамент. Предварительно на дно следует насыпать песок, который хорошо утрамбовывается.

Перед заливкой фундамента необходимо будет проверить, насколько горизонтально располагается арматура. Для этого следует использовать строительный уровень. В процессе выравнивания нужно следить за тем, чтобы продольная ось швеллера была параллельна линии забора. Если вы планируете устройство откатных ворот с электроприводом, то на этапе заливки фундамента необходимо заложить провода, спрятав их в гофрированные трубки. Точку выхода пучком проводов следует выбирать, учитывая планируемое расположение электропривода. Наиболее часто оборудование устанавливается в центре фундамента.

Монтажные работы

Линия движения конструкции должна быть определена методом натянутого вдоль проема шнура, его следует расположить, отступив от поверхности дороги 200 миллиметров. По веревке предстоит выровнять положение балки, в качестве которой выступает несущий профиль. Нужно будет подготовить роликовые тележки к установке, монтируя их последовательно внутри несущей балки. Тележки должны быть смещены к центральной части ворот. Створку нужно поставить на стальной швеллер закладной конструкции, а после расположить опоры последовательно в различных местах.

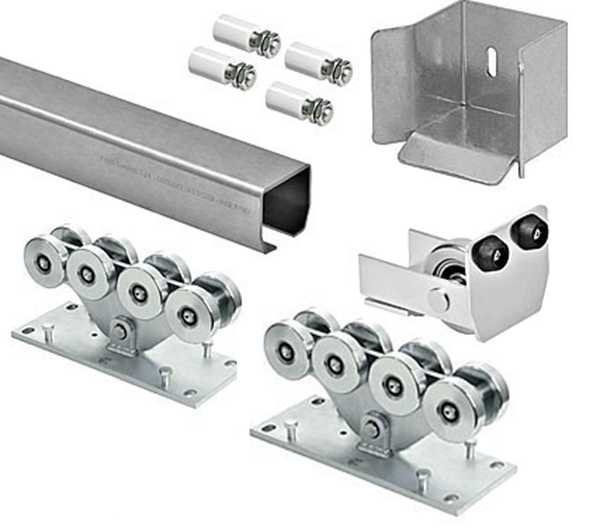

Фиксация роликовых тележек

Как производится подключение электропривода откатных ворот, было описано выше. Однако на следующем этапе необходимо осуществить крепление роликовых тележек. Регулировочная площадка должна быть приварена к швеллеру. Ворота выкатываются в проем до конца, что позволит проверить горизонтальность полотна. Регулировочная площадка прихватывается сваркой. Полотно должно быть снято с роликовых опор, которые извлекаются с регулировочных площадок. По контуру нужно будет пройтись сваркой, приварив площадки к закладным элементам. Роликовые опоры должны быть зафиксированы на регулировочной площадке. Ворота следует установить в закрытом положении, что позволит отрегулировать горизонтальность их положения по отношению к несущему профилю. Для этого с помощью гаечного ключа нужно опустить или поднять площадки относительно друг друга.

Регулировка свободного хода

Верхние гайки необходимо ослабить для того, чтобы отрегулировать расположение роликовых опор. Ворота необходимо открыть и закрыть, прокатив их от одного края до другого. Роликовые опоры при этом займут правильное положение, в котором конструкция будет перемещаться свободно и легко. После того как регулировка будет окончена, следует затянуть верхние гайки роликовых опор.

Установка заглушек и концевого ролика

Как осуществить монтаж электропривода откатных ворот, вы узнаете, если прочтете информацию, представленную выше. Однако важно знать еще и то, как производится установка концевого ролика. На следующем этапе можно заняться проведением данных работ. Для этого внутри П-образного профиля следует установить концевой ролик, располагая его на лицевой стороне ворот. Можно будет зафиксировать деталь крепежными болтами. В комплекте откатных ворот должна присутствовать заглушка несущего профиля, она приваривается с тыльной стороны. Эта деталь не позволяет несущему профилю забиваться снегом, что исключает возможность заклинивания устройства.

Для того чтобы монтировать верхний направляющий кронштейн, следует ослабить крепеж роликов. После кронштейн следует разместить над полотном таким образом, чтобы ролики касались верхней кромки, сторона с отверстиями должна быть направлена в сторону опоры.

Заключение

Использовать конструкцию более комфортно позволит электропривод. Откатные ворота, установка которых вами может быть произведена самостоятельно, на следующем этапе предполагает обшивку полотна профилированным листом. Первоначально материал необходимо будет раскроить по ширине и высоте, придав полотну нужный размер.

В Тихом океане было обнаружено еще одно мусорное пятно размером с Мексику В удаленной части Тихого океана ученые нашли еще одно пятно из пластмассы, мусора и химического осадка. Оно подобно расположенному севернее Большому т.

Что форма носа может сказать о вашей личности? Многие эксперты считают, что, посмотрев на нос, можно многое сказать о личности человека. Поэтому при первой встрече обратите внимание на нос незнаком.

Никогда не делайте этого в церкви! Если вы не уверены относительно того, правильно ведете себя в церкви или нет, то, вероятно, поступаете все же не так, как положено. Вот список ужасных.

11 странных признаков, указывающих, что вы хороши в постели Вам тоже хочется верить в то, что вы доставляете своему романтическому партнеру удовольствие в постели? По крайней мере, вы не хотите краснеть и извин.

Наперекор всем стереотипам: девушка с редким генетическим расстройством покоряет мир моды Эту девушку зовут Мелани Гайдос, и она ворвалась в мир моды стремительно, эпатируя, воодушевляя и разрушая глупые стереотипы.

Чарли Гард умер за неделю до своего первого дня рождения Чарли Гард, неизлечимо больной младенец, о котором говорит весь мир, умер 28 июля, за неделю до своего первого дня рождения.

Источники: http://moidomkrepost.ru/tipy/otkatnye/privod-dlya-otkatnyx-vorot-svoimi-rukami.html, http://www.vashcottage.ru/journal/post/308, http://fb.ru/article/231431/kak-sdelat-vorota-otkatnyie-s-elektroprivodom-poshagovaya-ustanovka-i-foto

zabor-pro.ru

советы по выбору автоматики для ворот, чертежи

16 апреля 2015

Просмотров: 5361

Установка привода для откатных ворот своими руками поднимет вашу самооценку, вселит уверенность в качестве выполнения работ и, что немаловажно, сохранит вам значительную часть средств. Устанавливать электропривод и выполнять монтаж автоматики нужно в четком соответствии с инструкцией. Это позволит избежать ремонта или замены компонентов за свой счет.

Схема подключения элементов автоматики откатных ворот.

Инструменты и материалы

Начинать нужно с приобретения всего необходимого.

Список оборудования и материалов:

Монтаж привода откатных ворот.

  • зубчатые рейки;
  • привод;
  • сигнальная лампа;
  • комплект фотоэлементов;
  • питающий провод 3*1,5 мм²;
  • провод подключения сигнальной лампы 2*0,75 мм²;
  • провод подключения передатчика из комплекта фотоэлементов 2*0,35 мм²;
  • провод подключения приемника из комплекта фотоэлементов 4*0,35 мм²;
  • гофротруба для прокладывания проводки;
  • наконечники проводов;
  • стабилизатор напряжения;
  • сварочные электроды;
  • обрезки профильной трубы, стальных уголков, полосы.

Зубчатая рейка является универсальным элементом и подходит к приводу любой мощности от любого производителя. Она предлагается мерными кусками по 1 м. Участки обычно собираются по системе шип-паз. Чтобы вычислить необходимое количество реек, нужно к ширине проема прибавить 1 м.

Привод представляет собой двигатель, редуктор, концевые выключатели и управляющую плату, соединенные в одном защищенном от атмосферных осадков корпусе. Его главным показателем является мощность. Для легких бытовых откатных ворот достаточно 250-300 Вт. К любому приводу в комплекте поставляются 2 пульта дистанционного управления. При желании всегда можно докупить и настроить еще несколько.

Схема монтажа автоматики с указанием количества жил кабеля и их сечения.

Стабилизатор напряжения не считается обязательным элементом. Но, отказываясь от него, знайте: управляющая плата привода чувствительна к перепадам напряжения и часто выходит из строя из-за его скачков. Фотоэлементы и сигнальная лампа являются компонентами, повышающими безопасность. Система будет функционировать и без них.

Покупать провода с сечением больше рекомендованного не стоит. Больших токов в сетях быть не должно, а колодки на плате управления рассчитаны на сечение жилы до 1,5 мм². Наконечники проводов могут не применяться. Но для надежного контакта их лучше использовать.

Список инструментов:

  • рулетка;
  • маркер;
  • сварочный аппарат;
  • дрель;
  • отвертки;
  • гаечные ключи;
  • пассатижи;
  • нож;
  • обжимной инструмент;
  • угольник.

Прокладка проводки

Наглядная схема обустройства фундамента откатных ворот.

Привод может устанавливаться в любом месте консоли, но чаще его размещают поближе к опорному столбу. Сказывается это только на длине проводки к периферийным устройствам. Длина рейки не меняется, она просто смещается по полотну к приводу.

Смонтировать автоматический исполнительный механизм откатных ворот будет проще, если еще на стадии бетонирования фундамента установить стальную закладную и подвести проводку через отверстие в ней. Снабдить приводом нетрудно и уже существующие откатные ворота. В этом случае площадку приваривают к закладной фундамента ворот. Она приподнимается над основанием. Это позволяет завести проводку в устройство, как и положено, снизу, чтобы не переживать о возможном затекании воды в корпус.

Провода прокладываются в специальных гофротрубах или обычных стальных трубах в земле. В уложенные в грунте трубы нужно заранее заложить проволоку. Затем к проволоке прикручивается конец провода и протягивается в трубу. Питающий провод идет от точки подключения в доме или другом месте. Для стабилизатора желательно найти место, где он меньше будет раздражать щелчками.

Провод передатчика фотоэлемента проходит под проездом. Для защиты от повреждения его помещают в стальную трубу и закапывают поглубже. Провода фотоэлементов и сигнальной лампы желательно провести внутри ограничивающих проезд столбов. В случае кирпичных столбов тонкие провода прячут в швах кладки и заделывают раствором. Фотоэлементы размещают в проеме перед воротами на высоте порядка 60 см. Сигнальную лампу поднимают на верхушку ближнего столба.

Установка исполнительного устройства

Электромеханический привод линейного типа для распашных ворот.

Начинать монтаж нужно с зубчатой рейки. На легких воротах выбор места для ее закрепления небогатый, поэтому положение привода подгоняется к рейке, а не наоборот. Рейки бывают стальные и полимерные. Полимерные прикручивают кровельными саморезами к профильной трубе над направляющей ворот.

Стальные снабжаются резьбовыми бобышками, которые нужно приваривать к основанию. Бобышки можно приваривать к той же профильной трубе над направляющей ворот или к самой направляющей. Стальную или полимерную рейки стоить прикручивать повыше. Это обеспечит большую свободу при выборе положения привода.

Привод комплектуется нижней монтажной рамкой с отверстием для входа проводки. Важно изначально выбрать правильное положение для рамки. Для этого ведущую шестерню вводят в зацепление с рейкой. При совмещении должен оставаться зазор в 2-3 мм. Нужно стремиться выдержать перпендикулярность оси ведущей шестерни к передней плоскости рейки. Чтобы выставить редуктор в нужном положении, придется сварить небольшой самодельный опорный столик из стального проката.

Найденное положение отмечается на основании, монтажная рамка снимается с устройства и приваривается к опоре. Важно не забыть продеть проводку в отверстие рамки до ее фиксации. С привода снимается верхний кожух и производится подключение питающего провода к плате управления. Маркировка и размещение клемм может отличаться у разных производителей. Схема подключения берется в инструкции. Провода фотоэлементов и сигнальной лампы подключаются в последнюю очередь, после настройки и проверки работоспособности основного функционала.

Настройка привода

Когда подключение питающего провода к фазному, нулевому и заземляющему произведено, можно производить настройку концевых выключателей. На большинстве современных моделей используются магнитные концевые. Они крепятся на рейку на определенной высоте. Высота задается кронштейнами с возможностью перемещения магнитов.

Когда магниты проходят напротив чувствительного элемента устройства, вращение двигателя останавливается.

Положение концевых выбирается экспериментально. В процессе приходится учитывать инерцию ворот.

Выключатель открытия должен срабатывать, когда полотно уже полностью вышло из проема, но концевой ролик еще не дошел до передней опоры. Выключатель закрытия требует более тонкой настройки. В идеале створка должна входить в улавливатель с зазором 5.10 мм. Контактные концевые старых моделей нажимают на рычажный выключатель на корпусе устройства. В остальном все то же.

Передатчик фотоэлемента на дальнем столбе подключается только к питанию 2-х-жильным проводом. С приемником сложнее, 2 его жилы отвечают за питание, 2 — за управляющий сигнал. Если все подключено верно, то автоматика должна срабатывать следующим образом: при перекрывании луча между передатчиком и приемником движение створки на закрытие прекращается, и она отводится в положение «открыто».

Сигнальная лампа подключается к клеммам, на которые подается питание при движении ворот в любом направлении. Большинством моделей приводов поддерживается установка автоматики, увеличивающей функциональность устройства.

К ним можно подключать любую нормально разомкнутую кнопку для открытия ворот по нажатию. Вместо кнопки можно использовать считыватели кодированного сигнала различных типов. Внешняя антенна позволяет улучшить качество и дальность приема сигнала брелка дистанционного управления. Внешний приемник сигнала позволяет эксплуатировать привод с несколькими сотнями брелков.

Главное — это внимательно изучать инструкцию, не путать цвета и сечения жил. Тогда автоматизировать откатные ворота своими руками будет нетрудно.

Автор:

Иван Иванов

Поделись статьей:

Оцените статью:

Загрузка...

Похожие статьи

moidomkrepost.ru

Автоматика для откатных ворот своими руками

Наибольшую популярность среди автоматических ограждающих конструкций приобретают изделия со сдвижными створками. Их популярность обусловлена тем, что автоматика для откатных ворот может быть установлена даже новичком. Главное, аккуратно выполнять работы и четко следовать инструкции. Еще одним неоспоримым преимуществом сдвижного полотна является его компактность при открывании створки. Она попросту сдвигается вдоль забора, освобождая проезд для автомобиля. При этом электропривод обеспечивает дополнительную безопасность, поскольку блокирует створку в закрытом положении, предотвращая возможность вскрытия ворот.

Если у вас уже имеется опыт, и вы своими руками устанавливали откатные ворота без автоматики, то никаких трудностей в работе у вас не возникнет. Более того, у вас уже должны быть все необходимые инструменты, поэтому останется лишь приобрести подходящий набор для автоматизации полотна. Все они имеют одинаковый принцип действия, однако отличаются по мощности. Именно поэтому необходимо тщательно выбирать электропривод, чтобы не допустить в будущем его поломки. Основными критериями для выбора являются:

  • ширина створки;
  • масса полотна;
  • интенсивность эксплуатации;
  • температурные условия работы.

Чтобы грамотно осуществить монтаж автоматики для откатных ворот своими руками, необходимо понимать принцип работы всего механизма. Ключевую роль занимает электропривод. Именно он приводит в действие шестерню, которая при помощи зубчатой рейки и двигает полотно вдоль направляющих. Очень важно во время установки автоматики следовать всем рекомендациям, которые указаны в инструкции. У каждого производителя существуют свои нормы по установке привода и зубчатой рейки. Выполнение всех требований позволит избежать неполадок и выхода из строя оборудования.

Комплектация наборов для откатных конструкций

Итак, вы приняли решение установить откатные ворота с автоматикой. И теперь необходимо определиться с тем, какую именно продукцию приобрести. На рынке существует множество европейских и китайских производителей. При покупке главное отталкиваться не только от стоимости, но и изучить все характеристики прибора. Немаловажным является и материал, из которого выполняются ключевые элементы электропривода. Нередко выходит, что китайский привод бюджетного уровня будет выполнен из высокопрочных и долговечных материалов.

Но все производители сходятся в одном – комплекты автоматики для откатных ворот состоят из определенных элементов. Стандартная комплектация включает в себя:

  1. привод;

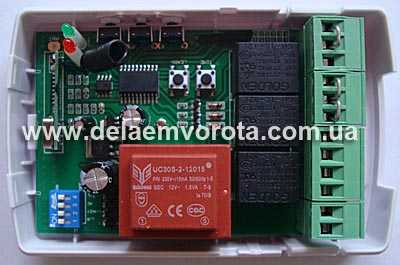

  2. контроллер включения;
  3. устройство дистанционного управления;
  4. систему безопасности.

Но для работы полотна в автоматическом режиме этого недостаточно. Необходимо будет докупить зубчатую рейку, которая будет соответствовать ширине полотна. В продаже имеется рейка длиной в 1 метр, поэтому чаще всего для одного полотна их необходимо несколько. Производитель автоматики для откатных ворот Nice рекомендует дополнительно приобретать набор фотоэлементов, которые предотвращают движение полотна в случае возникновения на пути следования преграды. Это может быть автомобиль, посторонний предмет или человек. Подобная система не только защитит полотно от удара, но и послужит дополнительной системой безопасности для вас и вашей семьи.

Из опыта эксплуатации многих частных лиц и предприятий рекомендуется осуществлять монтаж автоматики для откатных ворот совместно с сигнальной системой. Это специальная лампа и, при желании, звуковой сигнал, которые оповещают об открытии створки и движении транспорта. Лампа должна быть установлена таким образом, чтобы ее было видно и снаружи, и внутри участка. При этом вы должны обеспечить удобный доступ к ней в случае, когда лампочку потребуется заменить.

Подготовительный этап установки автоматики

Любая работа начинается с подготовки. На этой стадии очень важно внимательно отнестись к уже имеющейся ограждающей конструкции. Поскольку, по отзывам, автоматика для откатных ворот может моментально выйти из строя, если ее установка была произведена на неисправное изделие. Полотно должно с легкостью передвигаться вдоль направляющей. Малейший перекос или преграда приведут к тому, что на привод будет оказываться сильнейшее давление, что приведет к его поломке. Поэтому первым делом необходимо проверить работу полотна и исправить недочеты, если они имеются.

С комплектацией набора автоматики мы уже разобрались. Если вы уже приобрели все необходимое, то проверьте наличие следующих инструментов, которые понадобятся вам при монтаже:

  1. сварочный аппарат;
  2. дрель;
  3. сверла по металлу;
  4. рулетка.

Начинать необходимо с чертежа. Однако чертить надо не на бумаге, а прямо на воротах. Вам нужно обозначить ориентировочные места установки привода на швеллере и обозначить точки для вывода проводки. Продумайте заранее, где будут расположены фотоэлементы, которые представляют собой два датчика. Один выпускает луч света, а второй принимает. Если на пути луча появляется препятствие, то автоматика блокирует движение полотна откатных ворот. Убедитесь в том, что во время движения створка не мешает прохождению луча, иначе после установки появятся постоянные ложные срабатывания системы.

В конце подготовительного этапа необходимо своими руками нарисовать схему подключения автоматики откатных ворот, где будут обозначены все детали и фотоэлементы. Работать над схемой необходимо вместе с инструкцией. В ней будут обозначены все необходимые сечения проводов и технические требования. Ведь у каждого производителя они свои.

Схема и порядок подключения

В инструкции у каждой модели будут описаны свои технические требования и порядок подключения. Мы же рассмотрим общие для всех ограждающих конструкций стадии. Вне зависимости от вида и сечения кабелей их необходимо защищать, поэтому их убирают в металлические трубы или гофры. В таком виде кабели подводят ко всем местам, где будет производиться установка автоматики на откатные ворота. В месте подключения питания к электричеству установите автомат отключения, который предотвратит перегорание электрики.

Теперь необходимо установить привод и зубчатую рейку. Этот этап самый кропотливый. Первым делом привод устанавливают на специальное основание, которое поставляется в комплекте автоматики для откатных ворот Дорхан или любой другой компании. После этого его ставят на швеллер между каретками. Наша задача обеспечить сопряжение зубчатой рейки и  шестерни привода. При необходимости привод можно приподнять над уровнем земли, установив под основание профильную трубу нужного размера. Выставив привод необходимо наметить место крепления зубчатой рейки. В инструкции будет указан необходимый зазор между рейкой и шестерней. Выставив его можно приступать к временному креплению зубчатой рейки к профильной трубе наружного каркаса полотна.

Вам потребуется несколько метров зубчатой рейки, поэтому следите за тем, чтобы в местах соприкосновения торцевых сторон образовывался полноценный «зуб». Когда все элементы рейки установлены, можно проверить в холостом режиме соприкосновение шестерни с «зубчиками». На этом этапе установки автоматики своими рукамиопределяется высота и правильность горизонтального уровня рейки.

Если все зазоры выставлены, а рейка правильно располагается по отношению к шестерне, то можно закреплять привод. Для этого основание приваривается к швеллеру, а привод на болты крепится к основанию. После этого фиксируются все элементы зубчатой рейки. Проверяйте каждый метр, чтобы не возникало перекосов. Это очень важно для дальнейшего функционирования автоматики. После сборки еще раз проверьте работоспособность всей системы.

Следующими на очереди являются фотоэлементы. Их устанавливают на уже намеченные места и подключают к управляющему блоку привода. На каждом этапе установки необходимо проверять работу системы, поэтому во время движения полотна закройте рукой один из фотоэлементов. В этом случае привод должен немедленно остановить створку. Если все сработало, то двигаемся дальше. Теперь необходимо осуществить монтаж сигнальной лампы и устройства дистанционного управления. Приобрести все необходимые элементы автоматики для откатных ворот в СПб вы можете в любом специализированном магазине. Если же у вас возникли трудности с выбором, то лучше проконсультироваться, чтобы специалисты подобрали подходящие детали.

А вы готовы к самостоятельной установке автоматики для откатных ворот или же предпочтете обратиться к специалистам?

vorotakzaboru.ru

Собираем привод для откатных ворот своими руками, важные советы

Откатные ворота, которые открывает комплект автоматики, стали популярными благодаря привлекательному внешнему виду, а дополнительно они занимают минимум свободного пространства на участке. Конструкции, оснащенные электроприводом, управляются легко – нажатием кнопки. Всю остальную работу выполняет автоматика. Если уровень знаний позволяет, можно собрать некоторые элементы аппаратной части собственными силами.

На основании чего подбирается двигатель?

Привод, который будет использоваться для откатных ворот, состоит из нескольких основных узлов: двигатель, узел управления, редуктор. В случае, когда планируется сборка аппаратной части своими руками, нужно подбирать элементы механизма в соответствии с параметрами ворот (габариты и вес, интенсивность эксплуатации), благодаря чему самодельный привод будет функционировать исправно, без перебоев и поломок.

Рекомендуется покупать фурнитуру единым комплектом – так вы сможете приобрести изделие одного производителя и сэкономите себе деньги.

Размеры подвижной створки

Чем крупнее ворота, тем более мощный требуется двигатель. Слабая автоматика не обеспечит достаточного усилия для передачи зубчатой рейке. Более эффективно будет функционировать трехфазный двигатель. Соответственно, рекомендуется проверить, какой тип источника питания подведен к воротам.

Материалы несущих деталей

Сегодня часто встречаются редукторы с полимерными шестернями. Это снижает интенсивность шума, однако, негативно сказывается на продолжительности эксплуатации. Некоторые детали, в частности, вал, изготавливают из порошковых металлов, силумина.

Использование в редукторе приводах пластиковых шестерней: 100% гарантия снижения эксплуатационного периода автоматики в 3 раза.

Если наполнение узлов привода выполнено из стали, можно рассчитывать на долгосрочную службу. В технической документации не указываются такие нюансы, поэтому рекомендуется искать информацию от надежных источников.

Интенсивность эксплуатации

Этот параметр определяется показателем в процентах. Чем выше его значение, тем надежнее привод для откатных ворот. В бытовых условиях достаточно установить комплект автоматики с интенсивностью эксплуатации не более 30%, при этом среднее количество циклов составляет 5-6 в час.

Промышленные объекты пропускают больше автомобилей, поэтому привод для откатных ворот должен подбираться с интенсивностью эксплуатации от 50% и выше. Количество циклов при данном показателе равно 10 в час. Если же интенсивность эксплуатации соответствует 70%, количество машин в час увеличится до 13-15.

Масса подвижной створки

Вес откатных ворот варьируется в пределах 300-1000 кг. Соответственно, для каждого значения массы нужно подбирать привод с определенной мощностью. Например, в бытовых условиях подвижная створка обычно весит 250-600 кг. Для конструкции весом до 300 кг нужно использовать автоматику не менее 250 Вт.

Качество и мощность привода не всегда зависит от страны производителя и торговой марки. Некоторые китайские приводы не уступают автоматике известных производителей.

Аналоги с уровнем нагрузки до 400 Вт вполне можно задействовать, как узел аппаратной части для откатных ворот массой не выше 600 кг. Двигатель 600 Вт используют с целью передачи создаваемого усилия подвижной створке весом до 1000 кг.

Допустимая замена деталей

Когда привод собирается своими руками, допускается использование деталей и узлов, снятых с другой техники. Но делать это нужно осторожно, учитывая все возможные нюансы такой замены.

Так, в комплект автоматики должен входить двигатель, его можно взять из стиральной машинки. Сложность данного решения заключается в необходимости определения концов обмоток. При наличии мультиметра измеряется сопротивление. Значение данного параметра пусковой обмотки будет выше.

Если нет возможности использовать подходящий редуктор, вместо этого узла при монтаже своими руками допускается применять ременную передачу. В данном случае необходимо определить передаточное число.

С этой целью значение диаметра большого шкива, находящегося в контакте с приводным колесом, необходимо разделить на эквивалентный размер малого, соединенного с валом двигателя. Основная трудность данного варианта заключается в необходимости использования натяжного устройства, без которого ремень будет провисать.

Модернизация узла автоматики

Основными элементами, обеспечивающими передачу усилия, которое создает привод, воротам, является звезда и цепь. Для этой цели можно взять детали от двухколесного транспорта. Если закрепить цепь на подвижной створке, при движении звезды возникнет тяга и будет передаваться подвижной створке.

Как закрепить двигатель с реечной передачей?

Основа аппаратной части при сборке своими руками – швеллер, который закладывается в фундамент. Затем нужно сделать раму из металла, подойдет уголок с шириной полочек 50 мм. Если высота оси вращения двигателя и редуктора не соответствует, важно изготовить разноуровневое основание под эти узлы.

В случае, когда в раме предусмотрены овальные отверстия, появляется возможность регулировать расположение аппаратов. Комплект автоматики крепится к уголкам посредством болтового соединения с самоконтрящейся гайкой.

Как закрепить цепь к воротам?

Зубчатая рейка или ее аналог (цепь) не должна крепиться на несущем блоке. Это ненадежно и чревато регулярным загрязнением элементов конструкции. Самодельный привод может передавать усилие на цепь, закрепленную на дополнительном блоке.

Его располагают на уровне 60-100 см от нижней точки откатных ворот. С нижней стороны можно крепить цепь. При этом важно, чтобы комплект автоматики располагался на соответствующем уровне.

Как избежать проблем при эксплуатации?

Главная сложность описанной конструкции, изготовленной своими руками, заключается в провисании цепи. Нейтрализовать этот недостаток можно, если прикрепить шпильки к последнему звену, используя сварочный аппарат.

При этом они должны проходить через проушины, которые располагаются на раме откатных ворот. Существует альтернативное решение. Это ролик-успокоитель, оснащенный жесткой пружиной.

Монтаж механизма передачи с приводным роликом

Это более надежный привод, однако, его не так просто собрать своими руками. Главное преимущество данного решения – отсутствие дополнительных конструкционных элементов, которые обычно закрепляют на подвижную створку (зубчатая рейка).

Особенности конструкции

Схема установки электропривода

Несущая балка подвергается давлению ролика, наружная часть которого закрыта резиновой покрышкой. Данный элемент располагается на оси, прочно закрепленной на П-образном кронштейне. Именно на этот элемент оказывает воздействие пружина, установленная на шпильке толкателя. И она же создает прижимное усилие. А удерживает ее резьбовой крепеж.

С целью компенсации нагрузочного усилия с противоположной стороны крепится еще несколько роликов с той разницей, что их устанавливают по месту.

Важно:Выбор комплектующих

Если было решено своими руками собрать привод с роликовой передачей для откатных ворот, необходимо правильно подобрать основные элементы механизма. Можно сделать заказ из ассортимента продукции для тележек промышленного целевого назначения.

Основные критерии при выборе: скрытые подшипники, обслуживание которых не производится; металлическая основа. Уровень нагрузки должен лежать в пределах 300-360 кг. Также ограничивается и прижимное усилие, создаваемое пружинами: не меньше 3,5 кН и не более 4 кН.

Как соединить ролики с аппаратной частью?

Один из вариантов – клиноременная передача. При этом нужно своими руками закрепить ведомый шкив, используя в качестве основы металлическую часть колеса и шпильки М12 в количестве 3 шт. Если это возможно реализовать, допускается установка пары шестерен.

Роликовые опоры и регулировочные подставки: установливают их, не только в горизонтальной плоскости, но и соосно, что обеспечит минимальное трение роликов о стенки направляющей

Альтернативный вариант – крепление ролика своими руками на валу одного из основных узлов, из которых состоит комплект автоматики (двигатель, редуктор).

Правильная установка роликовых опор и регулировочных подставок.

Но, прежде всего, рекомендуется своими руками удалить подшипники, скрытые в металлических роликах. Особенность этого решения заключается в том, что натяжной механизм будет оказывать воздействие не на ось колеса, а на основание редуктора.

Важный нюанс – радиальная нагрузка, оказываемая на передний подшипник этого узла, не должна уступать по значению прижимному усилию, создаваемому пружиной.

Выбор механизма передачи делается между реечным и роликовым вариантом. В первом случае в комплект аппаратной части добавляется звезда и цепь, тогда как приводной ролик более надежен и нетребователен.

Смотрим видео:Подробная инструкция сборки

Оценка статьи:

Загрузка...

Поделиться с друзьями:

vorotauzabora.ru

Автоматика для откатных ворот своими руками. Как сделать самому автоматику для воткатных ворот.

Автоматика для откатных ворот своими руками

Автоматику для откатных ворот, как впрочем и автоматику для других типов ворот, нет смысла делать своими руками. Конечно, пытливости ума и изобретательности нам славянам не занимать и до сих пор на Руси достаточно последователей изобретателя И.П. Кулибина. Эту статью побудило написать обилие поисковых запросов типа: автоматика для откатных ворот своими руками или автоматика откатных ворот из дрели, самодельная автоматика для откатных ворот итп.
Или какой-нибудь дедушка начинает рассказывать как он на раз-два сделает воротную автоматику из трехфазного двигателя с радиоуправлением от танка, где пультом будет служить кварцованный радиопередатчик, якобы приемлемых размеров. Паяй@Мастери!
Также в былые заскорузлые времена были умельцы понаставившие людям самопальной автоматики с использованием автомобильных сигнализаций - эдакие монстры таскающие ворота на самопальной фурнитуре весом в тонну-другую.
И теперь владельцы такой "автоматики" пытаются как-то реанимировать сие чудо техники пытаясь достать какие-то комплектующие в интернет-магазинах и приспособить их для своих ворот или спрашивая "то, не знаю что".
И теперь собственно по сути дела. Мастырить, лампичить самопальную автоматику экономического и практического смысла нет - выйдет дороже, хуже по качеству и эксплуатационным характеристиками чем заводского изготовления. В итоге через несколько лет мучений выбросите и поставите номальное заводское. Тем более, что сегодня фурнитура для откатных ворот и автоматика для откатных ворот стоит сущие копейки, например самый бюджетный вариант китайская автоматика для откатных ворот GANT IZ-600 стоит всего лишь 245 USD. за комплект: привод на 600 кг, 2 пульта, фотоэлементы, зубчатая рейка 4м.п. Модель GANT BS-IZ-450 или Professional PS-IZ на 30 USD дороже.
В этом свете совершенно нет смысла заниматься изготовлением самопала выйдет банально дороже.
Однако, если у вас есть свои оригинальные идеи, решения и новации в плане автоматики для откатных ворот, то возможно вам будут интересны наши контроллеры и приемники для организации радиоуправления воротами. Подробнее здесь.

Если вы проживаете не в Киеве, то мы организуем доставку автоматики Professional IZ в Ваш город в течении суток.

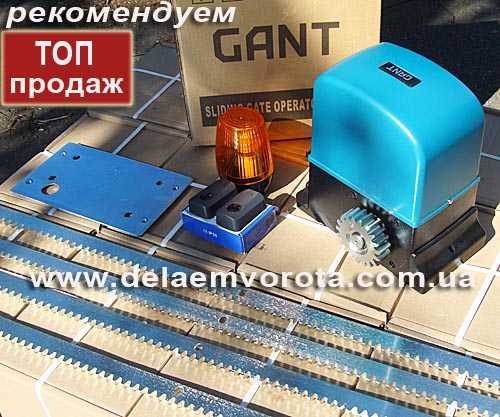

Комплект автоматики для откатных ворот до 1000 кг, PROFESSIONAL PS-IZ (Китай).
ЦЕНА 289 USD. - СУПЕРЦЕНА!


Комплект автоматики для откатных ворот до 600 кг, PROFESSIONAL GANT-IZ-600 (Китай).
ЦЕНА 319 USD.

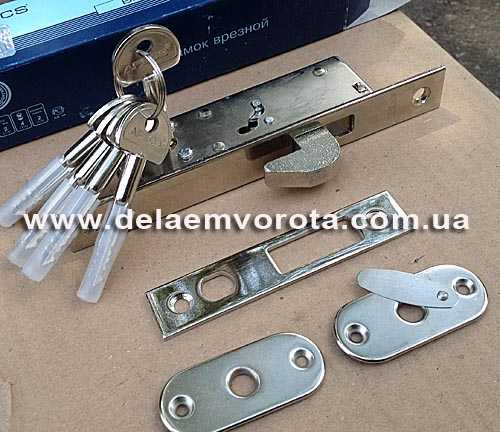

Замок для откатных ворот

delaemvorota.com.ua

Автоматика для ворот своими руками

Для изготовления автоматических ворот потребуются определенные навыки работы с техникой, не нужно верить тем, кто убеждает вас в обратном. Это неоднократно было доказано народными умельцами.

Автоматика для ворот своими руками

О видах автоматических ворот, а также о том, как изготовить автоматику для них, и пойдет речь в этой статье.

Содержание пошаговой инструкции:

Виды автоматических ворот

Популярность таких ворот повлияла на рост предложения, и многочисленные современные модели можно условно разделить на три большие группы:

Распашные конструкции

  • распашные конструкции;
  • откатные;
  • гаражные.

Учитывая плюсы и минусы каждой группы, можно прийти к выводу, что лучшим вариантом являются именно распашные ворота.

Изготовление распашных ворот

Изготовление распашных ворот

Главными преимуществами распашной конструкции являются простота и удобство в эксплуатации, более того, при открытии не потребуется много свободного пространства. Именно этими положительными качествами и обусловлена популярность таких ворот.

Единственным недостатком можно считать высокую стоимость автоматики, но ее (автоматику) можно сделать и своими руками.

Важно! Средняя продолжительность работы распашных ворот составляет примерно 50 тысяч циклов открывания/закрывания.

Что потребуется в работе

Вот перечень всех комплектующих, которые потребуются в монтаже:

  • велосипедные каретки;

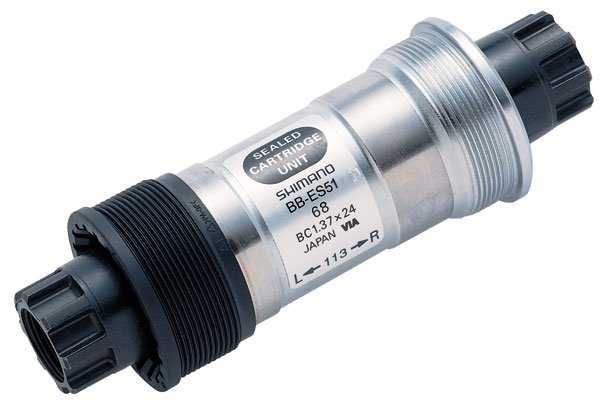

    Каретка Shimano Deore

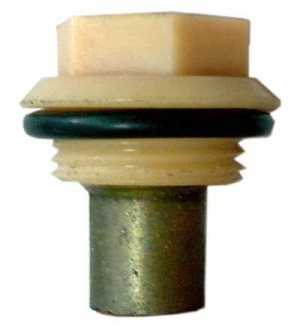

  • заглушки;
  • верхние ролики для поддержки;
  • направляющий профиль;

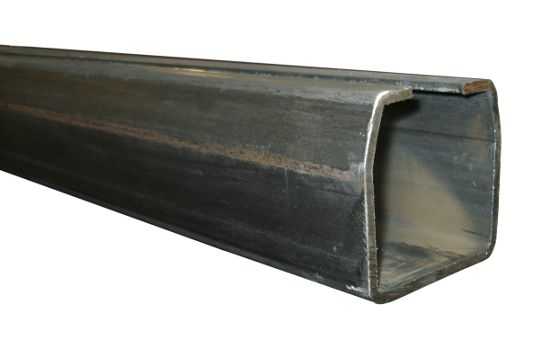

    Направляющий профиль

  • накатные ролики;

    Накатные ролики

  • старая стиралка и домкрат;
  • пара уловителей.

    Уловители магнитные

Инструкция по изготовлению

Изготовление ворот нужно начинать с выбора материала.

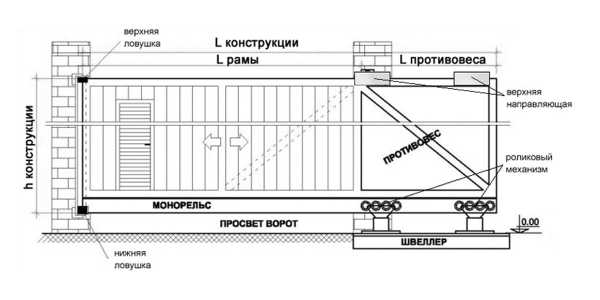

Схема автоматики для распашных ворот

Этап 1. Выбор материала

В данном случае все зависит исключительно от предпочтений и финансовых возможностей владельца участка. Для воротного полотна можно использовать:

  • профнастил;
  • поликарбонат;
  • железный штакетник;
  • стальной лист;
  • дерево;
  • ковку.

Этап 2. Размер

После выбора материала нужно определиться с размерами конструкции. Именно от размера зависят вес ворот и расстояние, которое потребуется для сдвигания створок.

Важно! Желательно, чтобы это расстояние было в 1,5 раза больше самого проема.

Этап 3. Опорные столбы

Для изготовления опорных столбов может быть использован один из следующих материалов:

  • профилированная труба;
  • бетонный раствор;
  • брус из дуба;
  • швеллер;
  • кирпич.

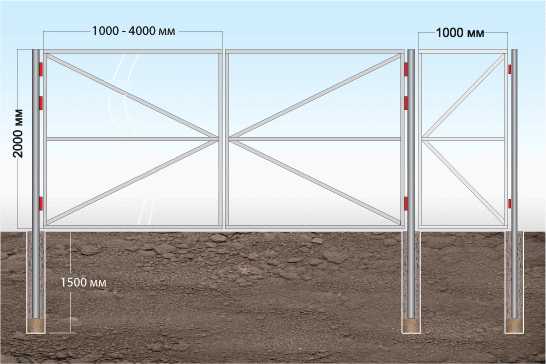

    Схема каркаса распашных ворот

При установке столбы должны уходить в землю минимум на метр, иначе зимой они сместятся по вертикальной оси, вследствие чего деформируется вся конструкция.

При установке опоры необходимо:

  • вырыть яму глубиной 1,2 метра;
  • уложить на дно «подушку» из щебня толщиной 20 см и тщательно ее утрамбовать;
  • установить столб и залить его бетонным раствором, замешанным из цемента «трехсотой» марки.

    Подготовка фундамента и опорных столбов к установке въездных распашных ворот

Этап 4. Фундамент

Фундамент – это основание ворот, выполняющее сразу две функции. Во-первых, оно будет выдерживать вес конструкции, притом немалый. Во-вторых, в него устанавливается швеллер для движения роликов.

Распашные наружу ворота — схема закладных элементов

Ниже приведена технология закладки фундамента.

Шаг 1. Вырывается П-образная траншея размером 45х100 см и глубиной 115-120 см, после чего засыпается щебневая «подушка» аналогичной толщины.

Шаг 2. Изготавливается швеллер для движения роликов (или «банкетка», как его еще называют). Для этого потребуется стальная арматура ø12 см и собственно швеллер шириной в 20 см. Из арматуры нарезаются метровые «шпаги» и привариваются к полочкам швеллера.

Шаг 3. «Банкетка» устанавливается и заливается бетоном.

Важно!

1. По окончании заливки бетон необходимо отстаивать минимум неделю.

2. В течение этого времени его необходимо ежедневно поливать, чтобы не появились трещины.

3. Верхняя часть «банкетки» устанавливается на одном уровне с дорогой.

Этап 5. Несущая рама

Для изготовления несущей рамы лучше использовать профилированную стальную трубу. Процедура изготовления проходит в несколько этапов.

Шаг 1. Профиль разрезается на куски необходимой длины.

Шаг 2. Трубы очищаются от ржавчины.

Шаг 3. Поверхность профиля обрабатывается растворителем, после чего наносится антикоррозийная грунтовка.

Шаг 4. Сваривается рама.

Шаг 5. Зачищаются сварочные швы, после чего вся конструкция еще раз грунтуется.

Несколько полезных советов.

  1. В качестве ребер жесткости можно использовать трубу сечением 3х4 см.
  2. Внешний контур изготавливается из профилированной трубы 4х6 см.
  3. Все комплектующие каркаса и направляющей следует собирать только в шахматном порядке. В противном случае при повышении температуры ворота обязательно «поведет».

Этап 6. Зашивка, окрашивание

Краска наносится после того, как грунтовка полностью высохнет. Рекомендуется использовать алкидную эмаль, притом наносить ее минимум в два слоя – так ворота будут выглядеть «богато». Между нанесением первого и второго слоев делают паузу, чтобы краска высохла.

Важно! Зашивочный материал выбирается исходя из пожеланий и финансовых возможностей.

Материал фиксируется на ребрах жесткости заклепками либо саморезами.

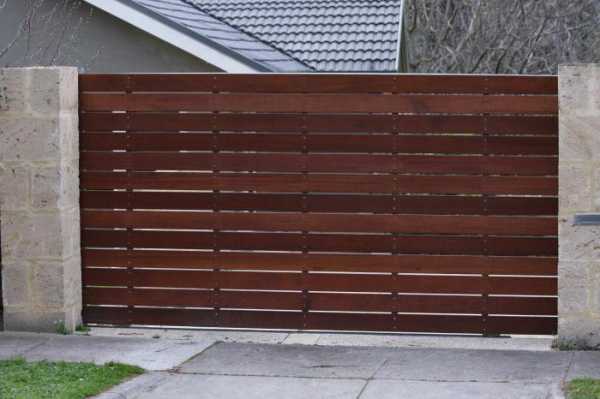

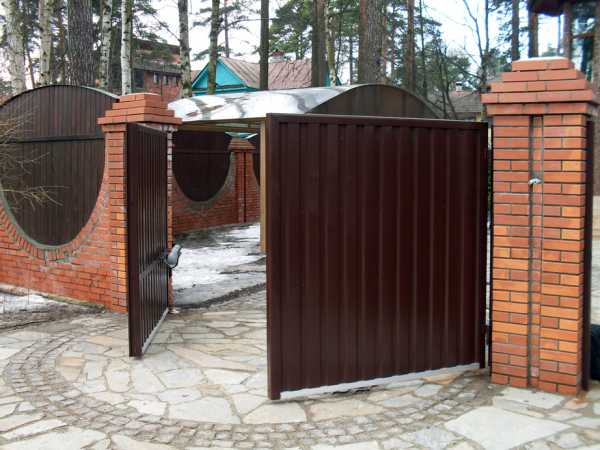

Распашные ворота

Этап 7. Монтаж

Собирается конструкция, к опорным столбам привариваются улавливатели, устанавливается автоматика (о ее изготовлении поговорим несколько позже). После этого проводится испытание ворот.

Важно! Подобная конструкция обойдется в несколько раз дешевле заводской модели. Еще больше можно сэкономить, изготовив автоматически привод самостоятельно.

Автоматика для ворот своими руками

Самодельное управление автоматическими распашными воротами

Для изготовления привода потребуются две каретки от велосипеда с ведущими звездочками.

Шаг 1. Велосипедная рама обрезается таким образом, чтобы вертикальная труба, исходящая из оси, выступала над звездочкой на 2-3 см.

Шаг 2. С одной стороны нужно снять лишь педаль, в то время как с другой дополнительно снимается шатун.

Таких звездочек потребуется две штуки, главное, чтобы они были одного размера и с одинаковым шагом зубьев (для привода будет использоваться одна цепь).

Шаг 3. Каретки привариваются к верхней части рамы. Важно, чтобы звездочки, расположенные по углам, находились друг напротив друга. Шатуны располагаются параллельно раме, а штанги, соединяющие их с воротами, подбираются в соответствии с размерами звездочек. Когда последние вращаются, штанга, соединяющая створку ворот с шатуном, заставит полотно двигаться.

Важно! Точную длину штанги определить сложно, ведь существует достаточно много моделей велосипедов. Отметим лишь, что изделия диаметром М-8 будет вполне достаточно. Сама штанга изготавливается из стальной полосы.

Шаг 4. Цепь надевается на звездочки. Это нужно сделать перекрестно, чтобы они вращались в противоположные стороны. Для изготовления такой цепи потребуется сразу несколько велосипедных цепей – их соединяют друг с другом.

Цепь нужно хорошо натягивать, но даже после этого она будет провисать и, следовательно, соскакивать. Во избежание этого к раме приваривают еще пару металлических полос, которые будут поддерживать цепь и одновременно служить направляющими. Есть и другой вариант – зафиксировать широкие ролики, чтобы по ним двигалась цепь.

Важно! Цепь нужно надевать при закрытом положении ворот. Далее проводится проверка конструкции – выталкивается одна створка, при этом вторая должна двигаться симметрично первой. Если створки идут внахлест, то нужно передвинуть цепь на один зуб.

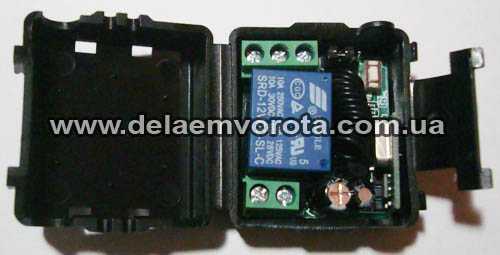

Автоматика

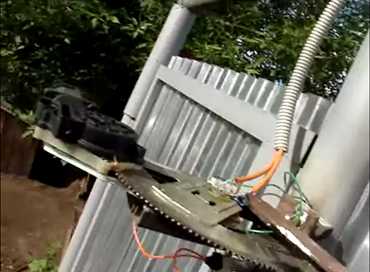

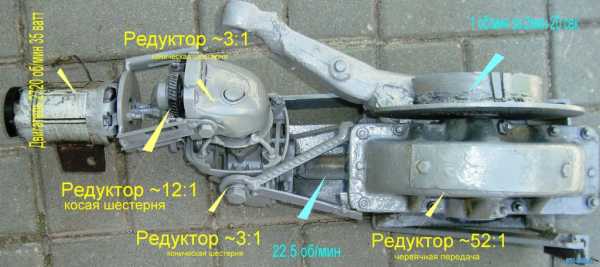

Установка электромотора

Итак, для открывания ворот нужно либо толкнуть одну створку, либо потянуть на себя цепь. В дальнейшем можно автоматизировать конструкцию – к примеру, установить электромотор и подключить его к редукторам от автомобильных дворников. Преимущество такого варианта в том, что в качестве источника энергии вполне применим даже старый аккумулятор, благодаря чему автоматика не будет зависеть от электричества. Но есть один недостаток: створки могут открываться слишком медленно из-за незначительной мощности аккумулятора.

Видео — Автоматические ворота своими руками

Помимо того, можно использовать мотор от стиральной машинки. Средняя мощность таких моторов составляет 110-115 Вт, скорость вращения – 1500 об./мин. Редуктором в данном случае послужит винтовой домкрат для легкового автомобиля. Домкрат нужно несколько модернизировать – установить за конической шестерней шкив от той же стиралки. Так домкрат превратится в линейный редуктор (или актуатор, как его еще называют).

Видео — Ворота автоматические распашные. Монтаж

Домкрат приваривается параллельно цепи таким образом, чтобы при движении его ползунок оттягивал за собой цепь. Для соединения последних между собой можно использовать обычную стальную проволоку.

Важно! При отключении электричества для открывания ворот каждый раз придется раскручивать проволоку.

Для соединения мотора со шкивом используется обычный ремень от стиральной машинки. Обороты мотора снизятся примерно 1:4, поэтому шкив желательно сделать самому, притом минимального диаметра.

Теперь ворота готовы к эксплуатации. Для более детального ознакомления с автоматикой можете посмотреть тематический видеоролик.

Видео – Самодельные распашные ворота

svoimi-rykami.ru

Монтаж автоматики для откатных ворот Professional IZ

Модель автоматики для откатных ворот Professional IZ является живой легендой на украинском рынке, ведь она занимает около 80% рынка приводов для откатных ворот. Поэтому ей мы посвящаем этот обзор по установке автоматики на откатные ворота.


Прежде всего нам необходимо приварить монтажную пластину, которая поставляется в комплекте с приводом для откатных ворот.

Для этого можно использовать две профильные трубки, которые мы привариваем к швеллеру, а к трубкам уже приваривается монтажное основание, на которое и будет крепиться электропривод.


Далее нам необходимо установить двигатель и привинтить его к основанию при помощи болтов, которые идут в комплекте.


Теперь мы имеем установленный на основание двигатель. Пришла пора крепить зубчатую рейку.  С зубчатой рейкой надо будет немного повозится: здесь необходимо терпение. Как сделать так, что бы зубчатая рейка получилась как одно целое, что бы двигатель без заеданий и стуков тянул ворота. Здесь есть несколько секретов.

В конце установки мы должны получить между стальной зубчатой рейкой и приводом для ворот зазор 1мм. Некоторые установщики приваривают зубчатую рейку еще в цеху, да бы не жечь свежую краску при установке автоматики на ворота. Но мы противники такого метода, так как практически невозможно добиться зазора, так как направляющая с каркасом ворот по любому имеет прогиб, который практически не заметен на большой длине полотна ворот. Прогиба полотна ворот всего в 5 мм достаточно, что бы в одном конце ворот привод хватал рейку за конец зуба (или пробуксовавал), а на средине  ворота ездили уже не на роликовой каретке, а на шестерне привода (или точнее на его подшипнике). Из-за этого изнашиваются шестерни, подшипники привода, горят электродвигатели. Мы рекомендуем более удобный и точный способ, единственным недостатком которого является необходимость подкрасить полотно ворот после установки рейки. Его суть в том, что рейка приваривается "по месту", без зазора. Зазор мы можем получить двумя способами:

  • установить под двигатель перед монтажом рейки тонкие шайбы (толщиной около 1 мм), а затем их удалить
  • поднять рейку на 1мм

Каждая зубчатая река имеет длину 1м и три отверстия овальной формы, которые позволяют отрегулировать зазор между шестерней двигателя и зубчатой рейкой.


Но кроме зазора необходимо выдержать расстояние между зубчатыми рейками таким образом, что бы получился "правильный зуб". Для этого необходимо положить две рейки (которые стыкуются), а снизу вложить еще одну рейку, которая "подскажет" необходимый зазор между зубчатыми рейками.


Электропривод для ворот необходимо перевести в разблокированный режим.


 Далее ставим на шестерню двигателя первую зубчатую рейку и привариваем ее к полотну ворот.


Передвигаем ворота на 1м, ставим на шестерню двигателя вторую рейку и пристыковуем к первой и привариваем.


Не забываем о том, что должен получиться "правильный зуб" на переходе реек


У нас получилась идеально ровная зубчатая рейка. Теперь регулируем зазор между шестерней и рейкой любым из описанных выше способов. Необходимо проверить зазор между шестерней привода для ворот и рейкой возле каждого крепления зубчатой рейки.  Должен получиться еле заметный люфт. Правильно отрегулированный зазор обеспечивает плавное движение ворот во всем диапазоне движения. Если ворота идут с усилием или издают стук - проверяйте зазор.


Теперь настала пора установить концевые выключатели (магнитные). Остановка двигателя осуществляется в момент нахождения магнита (который устанавливается на зубчатую рейку и движется вместе с воротами) в зоне действия геркона (датчика, который находится внутри привода)


Концевой выключатель прикручивается винтами к зубчатой рейке.


Двигатель, концевые выключатели с завода уже подключены к плате, пульты дистанционного управления воротами уже настроены и готовы работе. Вам необходимо только подключить питание. Подключите питание к плате управления. Фаза - "AC-L", ноль - "AC-N".


Открываем вручную ворота до половины, устанавливаем магниты и нажимая на пульт проверяем, правильно  ли мы их установили. На фото установленный привод для ворот и два концевых выключателя, расположенных на небольшом расстоянии друг от друга. Синий и красный магнит имеют разную полярность, и если Вы их спутаете местами, то ворота не будут останавливаться на магнит. Все испытания проводим на середине ворот для того, что бы успеть остановить ворота пультом (если магниты установлены не правильно), иначе ворота заклинят. Но даже если ворота у Вас заклинили (а новички часто грешат таким) - не расстраивайтесь и не ломайте ключ разблокировки. Просто открутите зубчатую рейку в месте заклинивания - и привод для ворот можно будет спокойно перевести в разблокированный режим.

Если Вы установили магнитные концевые выключатели корректно и ворота останавливаются, раздвиньте их к краям ворот и отрегулируйте остановку ворот таким образом, что бы оставался зазор после срабатывая концевика. Учтите, что ворота после срабатывания концевого выключателя движутся по инерции несколько сантиметров. Если вы слышите удар и нет зазора в улавливателе - такой редуктор долго не проходит, так как каждый раз будет ударная нагрузка на шестерни. Поэтому лучше оставить небольшой зазор в уловителе, да бы избежать ударных нагрузок на редуктор и двигатель. Ресурс автоматики для ворот в Ваших руках.

На пульте управления воротами будет активна только одна кнопка - она используется и для открывания, и для остановки, и для закрывания. Остальные кнопки вы можете использовать для других ворот. Таким образом Вы можете управлять четырьмя воротами при помощи одного пульта.

Концевики отрегулированы, движемся дальше. Проверяем работу привода. Двигатель проезжает метр - полтора и самопроизвольно останавливается. Не пугайтесь - так должно быть. Это срабатывает основная защита привода для откатных ворот Professional IZ. Благодаря ей не сгорел еще НИ ОДИН двигатель Professional IZ. Ее суть состоит в том, что в плату записывается время работы привода от магнита до магнита, и по истечении этого времени плата отключает двигатель. А теперь представьте ситуацию - между воротами попал мусор, кирпич, обмерз льдом уловитель, слетел магнит....... и т.п. Каждая из этих причин способна сжечь электродвигатель привода для ворот, который будет часами мычать и греться. А функция отключения по времени предотвращает самосжигание мотора. Но вернемся к нашим баранам. На заводе в плату записывается короткое время работы створки - около 5 секунд, что соответствует 1-1,5м хода створки, по истечении которого она отключается.

Закрываем полностью ворота и нажимаем кнопку Р1 на плате управления (удерживаем ее около 3-х секунд). Двигатель должен дойти до противоположного магнитного концевика, самостоятельно остановиться и закрыться (то есть выполнить полный цикл). Если цикл получился не полным (открылся, но не закрылся), то повторяем операцию уже из открытого положения полотна ворот, при этом двигатель должен закрыть и открыть полностью ворота (то есть выполнить полный цикл). Этой операцией Вы прописываете время работы своей створки откатных ворот, что защитит двигатель от сгорания в критических ситуациях. Если Вы все сделали правильно, то теперь ворота спокойно должны открываться / закрываться.

И только теперь следует заняться подключением периферийных устройств типа фотоэлементов безопасности и сигнальной лампы. Основная ошибка людей, монтирующих автоматику для откатных ворот в первый раз, состоит в том, что они пытаются запустить все системы сразу, и у них ничего не получается, так как где-то все равно закрадется ошибка. А из-за этой ошибки двигатель движется только в одну сторону, не настраивается время работы и т.п. Фотоэлементы и лампу подключайте в самом конце, когда Вы настроили нормальную работу ворот. Ворота могут прекрасно работать долгие годы без этих устройств.


Теперь настала пора установить фотоэлементы, лампу, затянуть в привод провода и подключить к плате управления.


Устанавливаем на стойку один фотоэлемент - приемник, а на другую - передатчик. Не имеет принципиального значения, на каком столбе приемник, а на каком передатчик. Единственное условие - они должны более-менее ровно "смотреть" друг на друга.


Одеваем крышечки на фотоэлементы и прикручиваем их винтиками. Не забудьте одеть уплотнительные резинки, которые поставляются в комплекте. Иначе фотоэлемент может сгореть из-за попадания влаги.


Подключение фотоэлементов следует проводить кабелем ПВС - двухжильным для передатчика (2*0,75мм) и четырехжильным (4*0,75мм)  для приемника. Не рекомендуется использовать вместо четырехжильного кабеля два по две жилы, так как высока вероятность спутать провода и сжечь фотоэлементы или плату.


Устанавливаем фотоэлемент - передатчик. На нем всего два контакта - "-" и "+". Эти контакты соединяем с разъемом "АС24V" на блоке управления двигателем. Куда какой не имеет значения, так как с блока управления все равно выходит переменный ток.

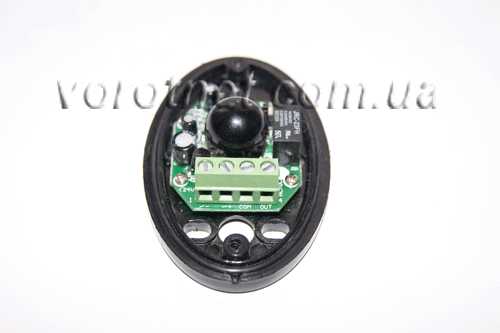

Фотоэлемент- приемник имеет четыре контакта - "-", "+", "сом" и "out". Контакты "-" и "+" подключаем аналогично первому датчику к контактам "АС24V" на блоке управления двигателем. Контакт "сом" подключаем к контакту "gnd", а контакт "out" к контакту "photo" на блоке управления.


Также иногда встречается пятиконтактная версия приемника - "-", "+", "no", "com" и "nc". Контакты "-" и "+" подключаем к контактам "АС24V" на блоке управления двигателем. Контакт "сом" подключаем к контакту "gnd", а контакт "nc" к контакту "photo" на блоке управления. Контакт "no" подключать не нужно.


На этом рисунке изображена схема подключения фотоэлементов привода для откатных ворот Professional IZ

Внимание! При подключении фотоэлементов необходимо снять проволочную перемычку между контактами "gnd" и  "photo" на плате управления. Вторую перемычку (между контактами "gnd" и  "stop" снимать не надо, так как после снятия привод для ворот вообще работать не будет. Если Вы не собираетесь подключать фотоэлементы безопасности, то не трогайте перемычки вообще!


Лампа подключается к контактам "AC-N"  и  "LIGHT" на блоке управления.


А маленькую плату прерывателя, которая находится внутри сигнальной лампы, лучше выбросить, так как еще один прерыватель находится на основной плате в приводе. Из-за двух установленных прерывателей лампа будет светить тускло, а также есть большая вероятность перегорания одной из плат. Это аппендикс, который необходимо удалять, пока он не наделал беды.

На сигнальной лампе находится антенна, предназначенная для усиления сигнала. Советуем подключить ее коаксиальным кабелем, иначе радиус действия брелков будет маленьким. Как это сделать - читайте в статье монтаж внешней антенны. К контакту, к которому подключен черный проводок на плате (контакт "ANT") - подключаем центральный электрод кабеля, а к контакту "GND" - экран (оплетку)


Все подключено, все готово. Осталось только проверить работоспособность всех систем. Случается, что фотоэлементы срабатывают не корректно - ворота закрываются при срабатывании фотоэлементов, хотя должны открываться. Это зависит от того, на какую сторону с завода запрограммирован двигатель и с какой стороны (левой или правой) Вы устанавливаете электропривод ворот. Если ворота срабатывают на препятствие не корректно - это не повод для паники. Просто поменяйте местами провода на контактах L1 и L2, а также OL и CL и все станет на свои места.


Если есть желание, можно ограничить максимальное усилие, развиваемое двигателем при помощи регулировки датчика определения препятствий. Необходимо регулятором "VR2 Force" отрегулировать необходимое усилие. Учтите, если сделать его достаточно малым, то при наступлении морозов или попадании мусора ворота будут беспричинно останавливаться, так как сопротивление хода ворот возрастает. Поэтому рекомендуется выставлять усилие с запасом так, что бы взрослый человек с большим трудом останавливал ворота.

Четырехпозиционный DIP-переключатель  красного цвета лучше не трогать (все микровыключатели должны быть OFF - выключены). Заложенные в них функции мягкого старта / стопа и замедления не работают корректно в системах с двигателем 220В. Плавной работы можно достигнуть только на 24В двигателях, так как там мощность двигателя регулируется подачей тока на якорь ротора при  помощи щеток. В системах с двигателем 220В мягкий старт и стоп будет напоминать агонию двигателя, он движется рывками - в результате ресурс деталей редуктора да и самого мотора снижается в десятки раз из-за ударных нагрузок! Были случаи, когда через пару месяцев такой "мягкой" работы двигатель откручивался от редуктора, разбив при этом резьбу в корпусе. Лечение - перерезать резьбу на более крупную и выключить функцию. И пусть Вас не пугает резкий старт двигателя, напоминающий удар по воротам - это ни на что не влияет. Зато он в любую погоду откроет ворота, любой мороз ему нипочем. И прослужит намного дольше.

Немного лирики. У наших соседей на относительно небольших воротах с шириной проезда около 3,5м установлен итальянский привод для откатных ворот Nice Robus 350, рассчитанный на вес створки 350кг. Этот привод имеет двигатель 24В с мягким пуском и стопом. Ворота легкие, зашитые с одной стороны профнастилом, их вес не превышает 150 кг.  Но соседи по нескольку раз в неделю (зимой) вынуждены прыгать через забор, да бы помочь приводу сорвать ворота с места. У нас же установлен привод Professional IZ - такого не происходило ни разу на протяжении нескольких зим, ворота невозможно удержать усилием двух человек.

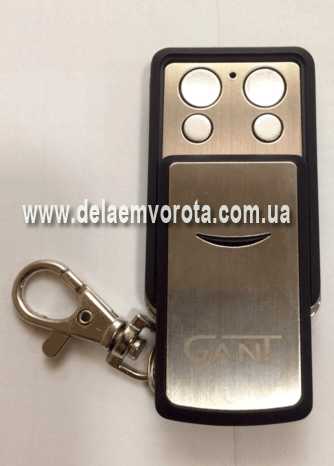

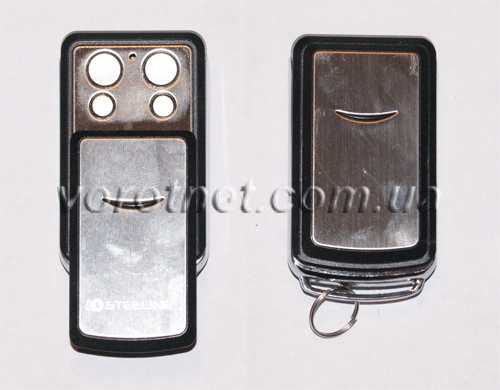

В комплекте идет два пульта дистанционного управления воротами, которые уже настроены (записаны в приемник). Пульты находятся под крышкой двигателя, на плате управления. Если вы хотите записать еще один пульт в систему - нажмите на плате управления кнопку "LEARN" - на плате управления засветится красный диод (находится рядом с кнопкой "LEARN")- затем нажимаем кнопку на пульте - диод мигнет и погаснет, а пульт записан в приемник. Так что все очень просто.


Если Вы умудрились сжечь предохранитель (который НИКОГДА не сгорит без причины), не советуем ставить жучек, так как это практически 100% шанс купить новую плату. Замените предохранитель на аналогичный, рассчитанный на такую же силу тока.

Надеемся, что советы, изложенные в данной статье, помогут победить Ваш страх перед самостоятельной установкой привода для откатных ворот, а также помогут  избежать грубых ошибок. Дерзайте!

www.vorotnet.com.ua
