Выбираем автоматику для насоса: основные виды

Источник, оборудованный электрической помпой, удобен в использовании. Чтобы обеспечить подачу воды в дом, монтируется автоматика для насоса.

Для того, чтобы вода была в доме, необходимо вмонтировать автоматику для насоса.

Что такое автоматика для скважины

Автоматическое управление помпой упрощает организацию автономного водопотребления. Без автоматических приборов приходится применять другие методы, установка которых требует больше труда и без такой функциональности.

Автоматические устройства обеспечивают:

  1. Включение и отключение помпы в зависимости от степени наполнения жидкостью водопровода. Самые современные системы регулируют обороты электродвигателя.
  2. Предупреждение гидроударов в магистрали.
  3. Запас воды, необходимый, если пропало электричество или поломалось оборудование.
  4. Защиту насоса от повреждений, если нет воды в скважине, то отключает электропитание.

В автоматику для помпы входят различные реле и механическая часть из гидроаккумулятора и манометра. Существуют модули, объединяющие все элементы, которые отвечают за нормальную работу водопровода.

Принцип действия и разновидности

При пользовании водопроводом изменяется уровень жидкости в источнике, скорость потока и давление. Кроме того, вода может просто пропасть. На все эти параметры реагирует автоматическая система.

Принцип действия.

На погружных насосах производители могут устанавливать некоторые элементы автоматики, их требуется дополнить отдельными узлами и гидроаккумулятором. Совершенные модели оборудованы модульным блоком, объединяющим все приборы.

Такие поверхностные аппараты, как насосные станции, имеют модульную комплектацию. Все элементы настроены и установлены на общем каркасе. Это удобный вариант – не приходится сооружать цепочку из приборов автоматического управления.

Как работает автоматика и защитные механизмы

Задача автоматики для скважины – обеспечить оптимальное функционирование электронасосов любого типа, отключать их от электропитания в ситуациях, которые грозят поломкой. Устройства реагируют на параметры воды, разрыв цепи выполняется электромеханическими контактами или через электронные блоки.

Управление насосом по давлению

Работу выполняет гидрореле. Оно отключает питание электронасоса при верхнем давлении и включает при падении до низшего. Работает совместно с гидроаккумулятором, реагируя на изменения, происходящие в этом резервуаре.

В бачке имеется мембрана, которая разделяет внутреннее пространство на 2 части – одну занимает воздух, другую – вода. Когда закачивается жидкость, давление в гидроаккумуляторе возрастает. Через подвижный шток мембрана воздействует на контакты реле, которые размыкают электрическую цепь. Когда из бачка забирают воду, давление падает, контакты на реле замыкаются.

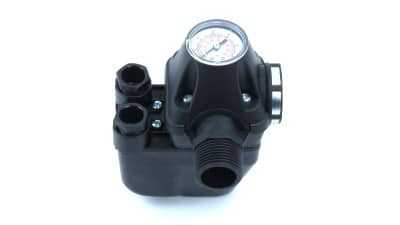

Управление насосом по давлению.

Регулируется устройство всего 2 винтами. Их вращением устанавливают пороги срабатывания. Прибор автоматически управляет подачей воды в систему в зависимости от давления в ней. Такие реле используют для насосных станций и других видов помп.

Реле давления с защитой от работы на сухую

Иногда уровень воды падает настолько, что насосу грозит перегрев и поломка. Необходим прибор с датчиком сухого хода, подающим сигнал на реле, которое отключит помпу, чтобы не сгорела. Оно реагирует на понижение давления жидкости в электронасосе до критического уровня. Устройство и действия полностью совпадают с реле давления. Границу срабатывания регулируют 2 винтами.

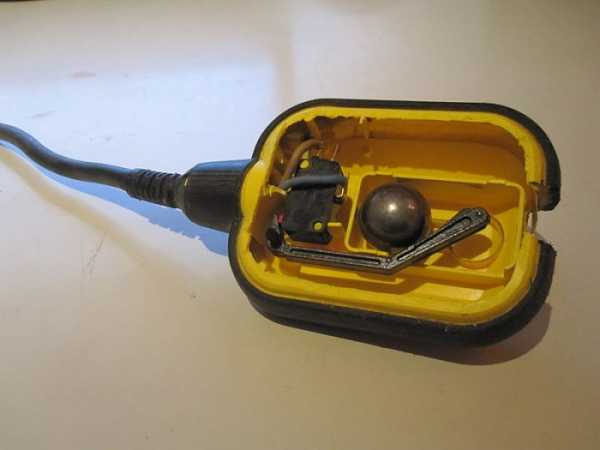

Разновидности поплавковых механизмов

Поплавки включают в общую схему водопровода. Различают изделия, встроенные в электронасосы и отдельные. В первом варианте они служат выключателем помпы, когда кончается вода. Это предохраняет агрегат от работы насухо и поломки.

Наружные поплавковые механизмы располагают в емкостях, куда закачивается жидкость. В домашнем водопроводе это бачок, который устанавливают для создания напора в системе, если нет гидроаккумулятора. Поплавок управляет работой насоса, отключая его, чтобы избежать перелива. Защитными функциями от сухого хода такие модели не обладают.

Контролирование работы по уровню воды

Устройство необходимо поместить в колодец.

Глубинный электронасос охлаждается водой. Когда она в источнике падает и обнажается корпус агрегата, а двигатель продолжает работать, горит обмотка. Это самая опасная поломка для погружных помп, поэтому на многих моделях устанавливают защиту от перегрева.

Когда она отсутствует, применяют поплавковый выключатель, который реагирует на понижение уровня воды и отключает электричество.

Такие устройства размещают в колодцах, в скважине не хватает места. Конструкция простая: в корпусе находится шарик и рычаг. Когда поплавок опускается, шарик своим весом заставляет рычаг разомкнуть контакты. Жидкость прибывает, поплавок всплывает, помпа включается. Порог срабатывания выставляют, меняя точки подсоединения проводки.

В скважине устанавливают поплавки с другим принципом работы. Они оборудованы электролитическим выключателем. Когда есть жидкость, проходит ток. При падении уровня цепь разъединяется, электричество не подается. В приборе применяется электронная схема.

Пресс-контроль

Устройство находится в водопроводе, откуда управляет перекачивающим агрегатом. Состоит из намагниченной шторки (лепестков) и электронного блока. Когда в магистрали есть вода, лепестки подняты, замыкают своим магнитным полем геркон – электромагнитный коммутатор. Если поток жидкости прекращается, шторка падает, герконовые контакты размыкаются.

Через них проходит малый ток на электронную часть устройства. Она состоит из мощных элементов, управляющих подачей напряжения на водяной насос.

Пресс-контроль.

Простейшие приборы регулируются размерами шторок. Тонкая настройка производится герконом на моделях, в которых предусмотрено его перемещение относительно лепестков. В зависимости от расстояния меняется сила магнитного поля и порог срабатывания герконового переключателя.

Выбор реле

Приборы устанавливаются на гидробаках, поверхностных и глубинных помпах. Условия эксплуатации отличаются, поэтому предъявляются разные требования к защите от влажности. Самые простые в этом отношении – устанавливаемые на гидроаккумулятор в сухом помещении. Максимальная надежность – у блока автоматики для погружной помпы.

При выборе реле ориентируются на давление воды в магистрали. В стандартных условиях минимальное – 1,5 атм, максимальное – 3 атм. Модели рассчитаны на диапазон наименьшего и наибольшего значений, в пределах которых могут работать. Если максимальное давление в системе 3 атм, то выбирают реле с таким же предельным значением.

Учитывают высоту: для подъема воды на каждые 5 м дополнительно необходимы 0,5 атм. Например, для 2 этажа дома понадобится реле с рабочим диапазоном 2-3,5 атм.

Современные скважинные насосы имеют на корпусе посадочное место под реле. Если прибор установить на самой помпе, повышается работоспособность системы. Для перекачивающих агрегатов, опущенных в колодец или скважину, желательно применить реле с защитой от сухого хода.

Из каких частей состоит автоматический блок

Применяется автоматика разных видов: от простой до высокотехнологичных блоков. Принято различать 3 группы таких устройств. К первому поколению относятся простые приборы:

Автоматический блок.

  • реле давления, работающее совместно с гидроаккумулятором;
  • реле холостого хода;
  • поплавковый выключатель, способный в некоторых случаях заменить реле сухого хода.

Блоки управления второго поколения

Состоят из электронной части и набора датчиков, которые размещаются единым блоком на насосе или в магистрали водопровода. Управляет работой электронный блок, который принимает сигналы от датчиков. Параметры настраивают на электронной части. Многие модули работают только с фирменными электронасосами, настройки выставлены производителем.

С такими блоками управления насосом системы могут работать без гидроаккумулятора. Вода накапливается в трубах, где установлен датчик. Когда падает давление, он отсылает сигнал на электронный блок, тот включает насос.

Подобно приборам первого поколения, они реагируют на изменения давления, но существенно расширились возможности:

  • отключение помпы происходит в течение секунды при нарушении параметров;
  • обмотка защищена от перегрева в результате работы вхолостую;
  • тонкая электронная регулировка;
  • плавный пуск двигателей.

При протечке исключается многократный запуск и отключение, как это случается с электромеханическим реле, когда оно беспрестанно клацает в подобных случаях.

Третье поколение

Приборы сохранили достоинства второго поколения и приобрели новую возможность регулировать обороты двигателя электронасоса. Осуществляется она тонкой настройкой электроники. Это увеличивает ресурс работы помпы. При небольшом заборе воды двигатель работает на низких оборотах. Если потребление увеличивается, возрастает мощность помпы. Экономная работа позволяет существенно экономить на плате за электроэнергию.

Приборы третьего поколения.

Автоматические модули третьего поколения наиболее подходят для насосов водоснабжения без гидроаккумулятора. В системе всегда одинаковое давление, вода подается ровным потоком.

Модульная автоматика для скважины: преимущества и недостатки

Автоматика последних поколений собрана в небольшом блоке, подключить ее легко. Преимущества перед ранними электромеханическими приборами – в расширенных возможностях, это:

  • тонкая электронная настройка;
  • простой контроль и управление;
  • увеличивается срок службы оборудования;
  • экономится электричество;
  • водопроводом с постоянным давлением удобнее пользоваться.

Не лишена модульная автоматика недостатков. Потребители относят сюда, прежде всего, высокую стоимость. Она в 10 раз выше цены на простые устройства. Работа зависит от качества электроснабжения, плохо переносятся скачки напряжения. Многие модули настроены на электронасосы одной марки.

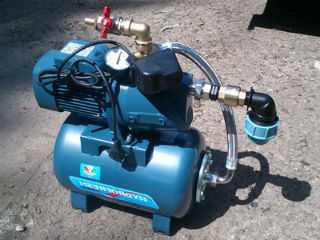

Установка поверхностного электронасоса

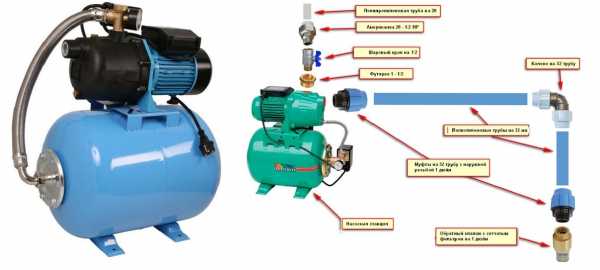

Установка поверхностного электронасоса.

Насосное оборудование с автоматикой устанавливают в помещении или кессоне. Использование последнего варианта обходится дороже, но в некоторых случаях он предпочтительнее. Поверхностным аппаратам трудно или невозможно поднять воду с глубины более 8 м.

Кессон позволит опустить агрегат ниже поверхности на 1 м, повышается давление. На станции установлено все необходимое, подсоединяют только патрубки.

Диаметр входного элемента – 25 или 35 мм. На другой конец через фитинг устанавливают обратный клапан. Опускают трубу в скважину, чтобы она на 1 м погрузилась в жидкость. Через заливное отверстие станцию и приемный патрубок заполняют водой. Включают агрегат – если соединения герметичные, будет закачиваться вода.

Установка погружной помпы и ее подключение

Возможны 2 варианта монтажа – через оголовок в кессоне, где находится все оборудование, или посредством адаптера. Тогда автоматика размещается в здании. Ее выбирают исходя из модели насоса для воды. К недорогой отечественной или китайской покупают такую же систему управления – с этими помпами возможности продвинутой автоматической системы полностью не реализуются. Для фирменных моделей необходимы соответствующие автоматические модули.

Подключение производится по линейной схеме обвязки. Начинают с гидроаккумулятора, если он используется:

  • подматывают на резьбу фум-ленту, устанавливают «американку»;
  • к ней подсоединяют переходник;
  • к нему – манометр и реле;
  • через фитинг трубу крепят одной стороной к переходнику гидроаккумулятора, другой – к насосу.

Дальше приступают к подготовке помпы:

  • присоединяют подающий шланг;
  • закрепляют на корпусе страховочный трос;
  • его и кабель хомутами фиксируют на шланге;
  • опускают в скважину.

Электрокабель через реле подключают к сети. Включают насос, начинается закачка воды в гидроаккумулятор. Открывают кран, спускают воздух, затем закрывают. Смотрят на показания манометра. Когда вода закачана, стандартное давление 2,8 атм. Включаться помпа должна при падении давления до 1,5 атм.

vodasovet.ru

Автоматика для скважины с погружным насосом

Виды и отличия автоматики для скважинных насосов

На любом загородном участке, что не подключен к центральной системе водоснабжения. хозяева первым делом оборудуют скважину или другой подобный источник воды. Затем в него опускают насос, который позволит добывать жидкость из скважины и делать это достаточно продуктивно.

Автоматический блок управления для погружного насоса

Однако не стоит забывать и то, какое серьезное значение играет автоматика для скважинных насосов. Ведь без нее невозможно наладить автономную систему водоснабжения в доме.

1 Особенности и назначение

Блок автоматического управления играет огромную роль в деле обустройства всей системы водоснабжения любого частного дома. Без него людям пришлось бы тратить несравнимо больше времени на совершенно элементарные вещи.

Стоит понимать, что скважинный насос – это всего лишь устройство, что способно выкачивать жидкость из источников. Ни на что большее он не способен. Система водоснабжения тоже сложностью не отличается. Она состоит из труб, переходников и распределителей, которые просто доводят воду из скважины до конечного потребителя.

Однако для обустройства нормального функционирования системы водоснабжения необходимо установить автоматический блок управления насоса. С его помощью можно будет настроить работу устройства так, чтобы практически полностью исключить из этой схемы присутствие человека.

В противном случае вам придется ухищряться другими, более сложными и трудоемкими методами. Можно, конечно, не использовать автоматические приборы, а постараться оборудовать крупные накопительные баки или другие емкости для забора и распределения жидкости. Но здесь стоит учесть несколько нюансов.

Помимо наличия воды в трубопроводе, для безопасного и комфортного его эксплуатирования нужно обеспечить еще и достаточный уровень давления. При наличии нормального давления вода будет течь из крана с оптимальным напором. Если же давление слишком слабое, то это сразу провоцирует множество проблем.

Без наличия систем управления обычный накопительный бак. пусть даже и очень большой, все же будет требовать огромного количества внимания человека. Вам придется постоянно запускать насос вручную, подкачивать жидкость, контролировать ее уровень и т.д.

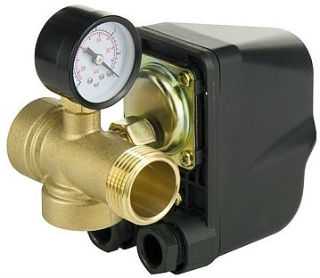

Реле давления с манометром

Если же вмонтировать на насосную станцию небольшой блок управления, то всех этих неудобств можно будет избежать. И стоит заметить, что простейшие автоматические системы для погружных или поверхностных скважинных насосов не отличаются сложностью. Да и цена у них вполне приемлемая.

Современная автоматика для насосов поделена на несколько поколений, но работает она по одному и тому же принципу.

Для полного понимания всей картины мы рассмотрим принцип действия реле давления – простейшего автоматического регулятора работы погружных и поверхностных насосов. Сразу предупреждаем, что блок управления типа реле давления требует также наличия гидроаккумулятора в системе. В противном случае эффективно работать он не сможет.

Гидроаккумулятор – это сравнительно небольшая емкость под воду, которая является составным элементом насосной станции. В гидроаккумуляторе есть резиновая мембрана со сжатым воздухом. При подкачке в него воды, ее масса начинает давить на мембрану и взаимодействовать с ней, что приводит к изменению уровня давления гидроаккумуляторе.

Так как это гидроаккумулятор является исходной точкой системы, а выход из него блокируется обратным клапаном, то давление в нем автоматически распространяется на весь трубопровод. Как только уровень жидкость в баке падает, падает и давление, так как воздушная мембрана постоянно взаимодействует с жидкостью внутри бака.

Именно этот нехитрый прием и позволяет создать блок управления для насосных станций. Являет он собой обычное реле из двух позиции. Каждая позиция настраивается отдельно и является крайней точкой показателей давления.

Так, нижняя позиция уровня давления будет достигнута в тот момент, когда в баке будет критически низкий уровень воды. В этого момент система автоматически запустит работу насоса для того, чтобы выровнять ее уровень.

Работать насос будет до тех пор, пока не будет достигнут верхний предел давления в гидроаккумуляторе, и реле не выключится. По такому принципу этот примитивный блок управления работает практически постоянно.

Более продвинутая автоматика способна обходится без гидроаккумуляторов и имеет множество дополнительных функций. Но принцип действия всегда остается один. Специальные датчики отслеживают уровень давления в трубопроводе, и в случае его понижения или повышения реагируют соответствующим образом.

Электронная автоматика с возможность переключения программ

2 Виды, отличия и характеристики

Как уже было упомянуто выше, существует довольно много различных разновидностей автоматических систем. Они могут выполнять как частичные функции по обеспечению нормальной деятельности отдельного оборудования, так и полностью контролировать все процессы, а также оптимизировать их по заданным программам.

Также некоторые автоматические переключатели выполняют более конкретные функции, например, защищают устройство от перегрева или работы всухую. Перечислить их все не так просто, но мы все же попытаемся.

Деление будем вести по поколениям. Если следовать по этой шкале, то существует три основных поколения автоматических блоков управления. Причем различаются они не только по сложности или современности, но и по типу выполняемых задач.
к меню ↑

2.1 Первое поколение автоматики

К первому поколению этих устройств относят простейшую автоматику и отдельные приборы. Они не могут организовать полностью автономное функционирование системы водоснабжения, но этого от таких приборов и не требуется.

К автоматике первого поколения относят:

  • Реле давления;
  • Поплавковые выключатели;
  • Блокираторы сухого хода.

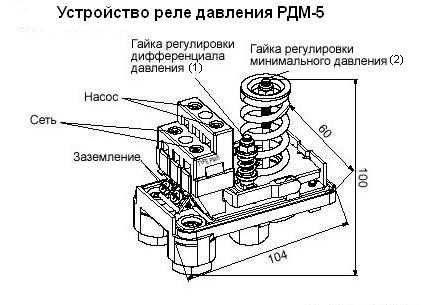

Конструкция стандартного реле давления для поверхностных насосов

О принципе работы реле давления многое уже было сказано выше. Этот простой блок автоматики удобен его дешевизной и практичностью. Реле редко ломается, легко настраивается и в случае поломки его можно быстро заменить.

Проблема с ним только в том, что помимо реле, придется покупать еще и гидроаккумулятор. Самостоятельно этот блок управления справиться с поставленными задачами не сможет.

Поплавковые выключатели защищают насосы от работы в неестественных условиях. Например, от серьезно обмеления источника, когда уровень воды резко падает и насос оказывается на его дне.

В первую очередь такую автоматику ставят на погружные насосы. Причем имеются в виду как скважинные, так и дренажные модели. Поплавок подсоединен к переключателю, который реагирует на его положение.

Как только уровень воды падает, происходит моментальная реакция, и поплавок автоматически отключает устройство. Стоит заметить, что этот простой механизм очень серьезно помогает человеку и предохраняет насос от поломок.

Блокираторы сухого хода тоже являются примитивной автоматикой, но все их задачи заключаются в автоматическом отключении устройства, если в его камере не была обнаружена жидкость. Как правило, эти детали чаще используются в поверхностных моделях скважинных насосов.
к меню ↑

2.2 Второе поколение автоматики

Блок управления второго поколения – это уже куда более серьезный механизм. Подразумевается использование электронного прибора с несколькими датчиками. Эти датчики монтируются непосредственно в трубопроводе, на насосе и еще в нескольких местах.

Вся информация с датчиков передается на микросхему, которая и контролирует все процессы, что связаны с обеспечением работы системы водоснабжения.

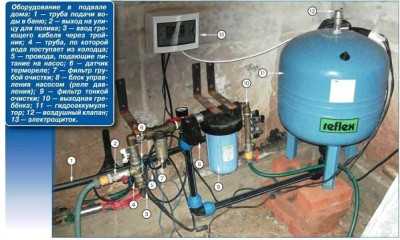

Насосная станция, с подключенным гидроаккумулятором и реле давления

Электронный блок удобен его практичностью и большим количеством функций. Для его нормального функционирования уже не требуется покупать гидроаккумулятор, так как автоматика реагирует на изменения давления в системе в режиме реального времени. Как только где-то включается кран, датчик тут же реагирует падение давления.

При понижении его до определенного уровня он сразу же подает команду насосу, а тот подкачивает воду до тех пор, пока кран не будет закрыт и давление в системе не нормализуется.

Как видим, принцип действия во многом схож с принципом работы реле давления, но здесь уже мы избавляемся от лишнего звена в системе и оптимизируем работу всех ее элементов.

Плюс к этому электронные блоки часто снабжаются дополнительными функциями:

  • Контроля температуры;
  • Аварийного отключения;
  • Блокирования сухого хода;
  • Контроля уровня жидкости.

И это далеко не все их особенности. Из минусов таких устройств можно отметить их большую склонность к появлению поломок, необходимость тонкой настройки и повышенную цену.
к меню ↑

2.3 Третье поколение автоматики

К блокам управления последнего поколения относятся действительно мощные и надежные системы. Стоят они очень дорого, но свои деньги отрабатывают. По сути — это все та же электронная автоматика, но с расширенным количеством функции.

Одной из главных считается возможность тонкого контроля двигателя насоса. Дело в том, что практически любой бытовой насос снабжается нерегулируемым движком. Вернее, регулировать его можно, но не своими руками. Работает он в одном режиме и с одной скоростью. В большинстве случаев этого вполне достаточно, но далеко не всегда.

Автоматические блоки управления последнего поколения

Стоит понимать, что очень часто от движка насоса не требуется столь больших усилий для подкачки жидкости. Например, если кто-то в ванной просто открыл кран на несколько секунд, то стандартная электронная автоматика тут же запустит насос в полную мощность. Хотя, по большому счету, таких усилий от него не требовалось.

А ведь насос во время работы использует достаточно много электричества и расходует свой ресурс. Решить эту проблему можно, если установить рассматриваемые блоки управления.

Автоматика третьего уровня не только запускает насосное оборудование в нужный момент, она также регулирует уровень напряжения электричества, что подается на его двигатель.

Таким образом, вам удастся лучше контролировать работу насоса, уменьшить износ его двигателя и существенно сократить расходы на электроэнергию.

Также автоматика обладает всеми известными функциями прямого и аварийного контроля, отлично защищает устройство от перепадов напряжения и других подобных неприятностей.

Плюс к этому ее можно программировать по нескольким алгоритмам работы, что тоже очень полезно. Особенно если у вас нестандартная система водоснабжения со своими нюансами.
к меню ↑

2.4 Особенности подключения автоматики для насосов

Подключать блоки автоматического управления совсем не сложно. Однако и здесь есть несколько нюансов. Если говорить о приборах первого поколения, то монтировать их нужно редко. Как правило, монтаж необходим только для реле давления, так как его докупают отдельно.

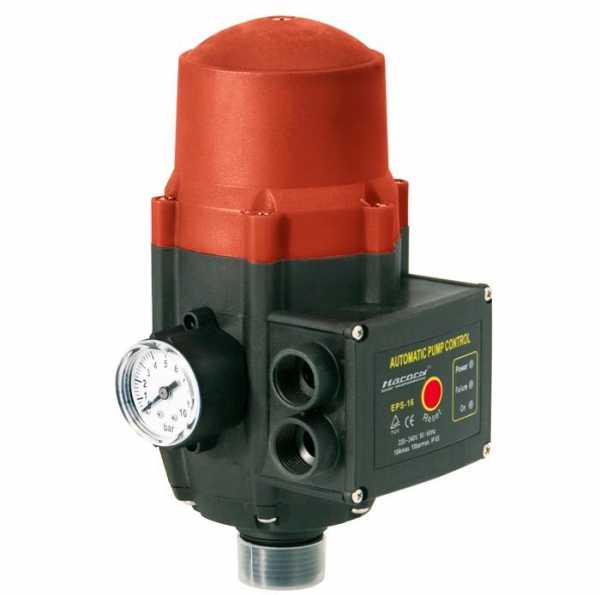

Электронное реле давления с возможностью тонкой настройки

Поплавковые выключатели и блокираторы сухого хода чаще всего встраивают еще на этапе сборки насоса. В некоторых случаях их нужно будет подключить перед погружением образца в скважину. Но процесс подключения здесь будет заключаться только в соединении нескольких клем и их герметизации.

Реле давления монтируется на гидроаккумулятор. Его нужно уже предварительно настроить путем вращения большой и малой гаек. Первая отвечает за верхний предел давления, вторая за разницу давлений.

  1. Собираем всю систему, устанавливаем гидроаккумулятор.
  2. Крепим на него реле давления.
  3. Подсоединяем все элементы.
  4. Подключаем устройство к электричеству, если в этом есть необходимость.
  5. Настраиваем верхнюю позицию реле.
  6. Настраиваем разницу между верхней и нижней позицией.
  7. Тестируем работу системы.
  8. При необходимости перенастраиваем некоторые положения.

Электронные блоки управления самостоятельно ставить не рекомендуется. Они слишком сложны, нуждаются в подключении множества датчиков, тонкой настройке, да и стоят очень прилично. Лучше доверьте эту работу профессионалу.
к меню ↑

2.5 Обзор блока автоматики для скважинных насосов (видео)

Выбираем автоматику для управления скважинным насосом

Организация системы водоснабжения в загородном доме имеет существенные отличия от городской. Здесь основным источником живительной влаги является скважина, глубина которой может достигать нескольких десятков метров. И чтобы вода из нее поступала в трубы необходимо использовать водоподъемный механизм. Однако его работу контролирует специальный блок автоматики, основным назначением которого является управление насосом. Рассмотрим принципы работы такого оборудования.

Область применения автоматики для насосов

Собираясь организовать подачу воды с подземного источника необходимо основательно подходить к выбору оборудования. Ведь оно является сердцем автономной системы водоснабжения. Важно правильно подобрать не только насос, но и блок автоматики для него. Это поможет уберечь электродвигатель агрегата от различных аварийных ситуаций, приводящих к поломкам и обеспечит его эффективное использование.

Наиболее широко такие системы применяются в загородных коттеджных поселках, к которым не подведены централизованные коммуникационные сети.

Что понимают под системами автоматики

В рассматриваемом случае под этим понятием подразумевается совокупность различных приборов, задачей которых является сохранение электродвигателя в рабочем состоянии и предохранение его от аварийных ситуаций.

Подключение автоматики для управления насосом

Чаще всего блок управления включает в себя следующие элементы:

  • Командные реле;
  • Устройства защиты от различных видов поломок.

Среди различных схем управления работой скважинных насосов наибольшее распространение получили две.

Они осуществляют контроль по следующим параметрам:

  • Уровню жидкости в накопительном баке;
  • Давлению в трубах автономной системы водоснабжения.

Первую схему автоматики управления используют в случае применения скважинного насоса для наполнения накопительной емкости. Из нее вода подается потребителя при помощи агрегатов второго подъема. Эта схема также находит применение и при работе насоса в системах с водонапорными башнями.

Управление агрегатом в случае использования второго способа осуществляется по командам от реле давления, которое находится на трубопроводе. При этом на нем настраивают два значения давления: включения и отключения насоса. Эту схему чаще всего используют для скважин, расположенных на приусадебных участках и оборудованных мембранными баками.

Необходимость управления насосами – чем она обоснована

Чтобы автономная система водоснабжения работала эффективно и без сбоев необходима правильная ее организация. Но расположенный в скважине насос способен выполнять только одну задачу – подъем воды. И поскольку такой режим работы необходим только при прокачке скважины, то необходима установка оборудования, способного контролировать поток воды. Вручную сделать это невозможно, а вот блок управления скважинным насосом с такой задачей справится очень легко. В этом случае функционирование оборудования осуществляется на основании обратной связи.

Смотрим схему работа на примере автоматике продукции Grundfos:

Ориентируясь на заданные параметры блок автоматики вносит коррективы в работу насоса. То есть при понижении давления в системе, вызванном большим расходом воды информация поступает на управляющие элементы, и они включают подкачку. Но чтобы этот процесс не повторялся каждый раз при включении крана система оборудуется ресивером. Он обеспечивает плавный пуск и тем самым экономит ресурс насосного механизма.

Различные виды шкафов

Шкаф для управления насосом кроме управления его работой обеспечивает и защиту. Обычно в таких агрегатах имеется несколько предохранителей, которые позволяют избежать выхода оборудования из строя даже при предельно допустимом уровне нагрузки. Среди наиболее часто встречающихся причин поломок выделяют:

  1. Скачки напряжения в сети;
  2. Работа двигателя длительное время в интенсивном режиме;
  3. Работа механизма без воды.

Для их устранения используются специальные устройства. Так для стабилизации напряжения в сети применяют реле, которые при скачках просто отключает агрегат. Если шкаф управления насосом используется на промышленном объекте, то возможно использование стабилизатора тока. Однако, применение такого оборудования весьма затратное.

От перегрева двигателя спасают тепловые токовые реле. Они настраиваются по номинальным характеристикам насосного оборудования.

Защиту от сухого хода встраивают в сам агрегат. Она отключает помпу, как только проточная часть начинает функционировать вхолостую.

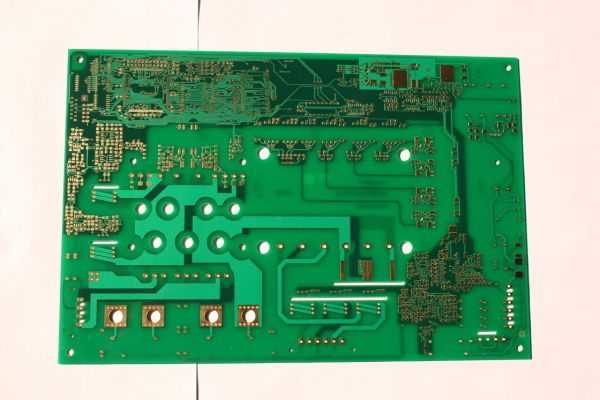

Обычно все перечисленные выше механизмы собираются на базе печатных плат или микропроцессоров. Причем последние системы считаются более надежными, но имеют несколько недостатков:

  • Должны настраиваться профессионалами;
  • Имеют более высокую стоимость.

Выполнение монтажных работ

Подключение шкафа управления скважинными насосами задача не сложная. Однако при ее выполнении необходимо учитывать некоторые нюансы. Так приборы первого поколения должны располагаться редко. Отдельно монтируются только реле давления, так как они не входят в комплектацию системы автоматики и покупаются отдельно.

Смотрим видео, выбор и монтаж:

Что касается установки поплавковых выключателей и защиты от сухого хода, то обычно эти элементы встраиваются на самом первом этапе при сборке насосного узла. Иногда из подключают непосредственно перед погружением агрегата в скважину. При этом процесс установки заключается в подключении необходимых клемм и обязательной их герметизации.

Реле давления располагается на гидроаккумуляторе. Предварительно оно настраивается вращением регулировочных гаек. Одна из них позволяет установить верхний предел, а вторая – разницу давлений.

Этапы подключения блока автоматики

После того, как все оборудование приобретено и настроено приступают к его сборке. Этот процесс состоит из следующих этапов:

  1. Сборки системы;
  2. Установки гидроаккумулятора;
  3. Крепления реле давления;
  4. Соединения всех элементов;
  5. Подключения блока к источнику питания.

После того как монтаж будет завершен приступают к настройке реле. Сначала устанавливаются верхняя и нижняя позиции, а затем разница между ними. Далее приступают к тестированию работы системы. В случае необходимости производится перенастройка некоторых элементов.

Однако несмотря на кажущуюся простоту монтажа и регулировки станции управления скважинным насосом специалисты устанавливать блоки автоматики самостоятельно не рекомендуют. Это объясняется высокой сложностью устройств и необходимостью подключения большого числа датчиков. Поэтому такую работу лучше доверить специалистам.

Автоматизация скважин дает возможность оптимизировать все процессы работы насосного оборудования. При этом не только уменьшается износ водоподъемных механизмов, но и значительно сокращается расход электроэнергии.

Однако добиться таких результатов можно только при условии основательного подхода к выбору оборудования и правильном выполнении монтажных работ. Сегодня на рынке такие устройства представлены в трех поколениях. Приборы, относящиеся к первому из них, считаются наиболее простыми и могут быть установлены самостоятельно. А вот блоки автоматики второго и третьего поколения более сложные и их подключение смогут выполнить только профессионалы

(Нет голосов, будьте первым)

Автоматика для скважинного насоса

Буровая скважина, предназначенная для обеспечения приусадебного участка и домостроения водой, не может все время находиться в режиме ручного управления. Эффективному ее использованию способствует автоматика для скважинного насоса. С ее помощью удается защитить электрооборудование и поспособствовать увеличению срока службы всей системы.

Автоматика играет важнейшую роль в функционировании всей системы водоснабжения любого дома. Без нее насос – это просто агрегат, предназначенный для перекачивания жидкости из одной емкости в другую. Система водоснабжения – это комплекс оборудования, труб, переходников, кабелей и муфт, которые запускает в работу именно автоматика, позволяющая полностью исключить из схемы необходимость присутствия человека.

  1. Основные функции
  2. Разнообразие «автоматов»
  3. Поплавковые схемы
  4. Системы мониторинга давления
  5. Третье поколение автоматики
  6. Проточные системы
  7. Самодельное оборудование

Основные функции

Современная автоматика для насоса скважинного востребована за счет своих основных функций:

  • Давление в системе удерживается на установленном уровне, поэтому при открытии крана нет необходимости ждать, пока жидкость проделает длинный путь из глубины скважины.
  • Электроэнергия потребляется максимально эффективно. Этому способствует периодическое своевременное включение блока автоматики для насоса, который добирает воду до необходимого объема.
  • Стенки скважины получают бо́льшую защиту во время низкого притока, что удерживает их от разрушения.
  • Механизм предохраняется от сухого хода, а также от проникновения нежелательных крупных инородных частичек.
  • Электромотор находится под контролем автоматики для насоса, что уберегает его от превышений по напряжению в сети, давлению в системе, а также от чрезмерно высокой температуры.

Разнообразие «автоматов»

Схема подключения скважинного насоса с реле давления и остальными элементами автоматизации зависит от базовых элементов всей конструкции. Для погружаемых аппаратов устанавливаются компактных модули с герметичными корпусами. В наружных конструкциях схема включает реле, различные системы датчик и т.п.

В этом списке автоматики для скважины выделяются системы, имеющие в своей конструкции гидроаккумуляторы. Сборка всех реле, датчиков и разводка будет иметь принципиально другую схему.

Реле давления с манометром

Как правило, автоматика для глубинного насоса монтируется одновременно с самим насосом после завершения всех буровых работ. В процессе работы потребуется учесть такие входные данные:

  • перед тем, как подключить скважинный насос, необходимо получить расчетную и эмпирическую величину производительности скважины;
  • разновидности насосов и их физические характеристики;
  • степень защищенности, так как в некоторых случаях требуется многоуровневая защита.

Некоторые модели современного оборудования способны обходится без гидроаккумуляторов, при этом имеют ряд дополнительных функций. При этом принцип работы остается точно таким же — контроль уровня давления в трубопроводе, с определенной реакцией на его понижение или повышение.

Поплавковые схемы

Это первое поколение автоматики, образующее простейшую схему работы. Полностью автономное функционирование системы они не создают, поскольку вмешательство человека в любом случае требуется. Но от этих приборов другого и не требуют.

Подключение скважинного насоса к автоматике, схема которой включает поплавковый механизм, является наиболее распространенным вариантом компоновки «автоматов». Принцип работы ее достаточно прост: если уровень жидкости начинает превышать максимально допустимый, то автоматика для насосов принудительно откидывает подачу электроэнергии на насос. Для мониторинга уровня используется накопительная емкость либо включенный в систему расширительный бачок.

Применяется один из типов датчиков сухого хода для насоса, схема подключения у них немного отличается:

  1. Датчики, изготовленные из пластика (контейнерные), применяются в установленных снаружи емкостях.
  2. Датчики уменьшенного габарита и с качественно герметизированным корпусом, востребованы для погружаемых моделей насосов.

Поплавковая схема подключения скважинного насоса обладает своими преимуществами перед другими конструкциями:

  • легкость установки;
  • невысокая итоговая цена;
  • электромотор эксплуатируется в щадящем режиме.

Стоит отметить, что поплавковая автоматика для скважины с погруженным насосом должна оснащаться защитой от чрезмерно коротких циклов старта и остановки, так как они негативно влияют на работоспособность насоса. Он быстро выходит из строя. Забор жидкости осуществляется до определенного настройками уровня, а после этого происходит сброс большой части воды. На малый расход объема электромотор не будет реагировать.

Дополнительной автоматической системой во время монтажа скважинного насоса является наличие водозабора с емкостью небольшого объема. Поплавковая камера оснащается мониторингом давления, за счет реле давления для насоса воды.

Самое главное, что требуется от поплавка – защитить оборудование от работы в некорректных условиях, например, при обмелении источника, резком падении давлении воды, отсутствии воды, если перекачка идет из какой-то емкости.

Все погружные модели должны быть оснащены поплавковой системой. При этом неважно, идет ли речь о скважинных насосах или о дренажных. Конструкция поплавка разработана таким образом, чтобы при изменении его положения относительно агрегата, реагировать отключением или, соответственно, включением. Такое устройство, хотя и является простейшим, позволяет исключить поломку оборудования и избавить от дорогостоящего ремонта.

Системы мониторинга давления

Второе поколение, включающее уже более сложную систему контроля давления воды в трубопроводе. В таких моделях может использоваться электронный прибор с рядом датчиков, вмонтированными в сам насос, трубопровод и еще в одном-двух местах, для того, чтобы мониторить состояние одновременно с нескольких позиций. В дальнейшем информация поступает на микросхему, задача которой проконтролировать работу оборудования и обеспечить наиболее комфортные условия ее работы.

Автоматика для насосов водоснабжения без гидроаккумулятора или с ним, контролирующая давление во время эксплуатации применяет:

  • реле, смонтированное на трубопроводе, которое заботится о защите погруженного водозабора;
  • бак, имеющий наружный или внутрискважинный насос, что допустимо для мембранных моделей.

Функционирование автомата, имеющего реле давления для скважинного насоса, зависит от правильных регулировок. На модулях ставятся максимальные и минимальные параметры давления. Если уровень падает к критическим значениям, то идет команда на отключение электропитания. Также ему перекрывается подача тока при допустимом наивысшем значении давления.

Насосная станция с гидроаккумулятором

В схеме применяется реле давления для гидроаккумулятора с пружинными регулировками. Проводится настройка минимальных и максимальных параметров в ручном режиме. Уровень сжатия пружины задает пиковое значение max. С помощью настроечной гайки выводят значение min.

Недостатком дешевых схем управления насосом по давлению является необходимость их точной ручной периодической настройки. Также бытовые реле имеют меньший ресурс использования.

Третье поколение автоматики

Это самые мощные и практически совершенные системы, которые стоят дороже простых аналогов, но в течение короткого времени отрабатывают вложенные деньги с лихвой. Конструктивно это такая же автоматика, но с гораздо большим набором функций, среди которых особенно выделяется тонкий контроль двигателя.

Связано это с тем, что у 99% моделей насоса работа мотора не регулируется. Он все время работает с одинаковой скоростью и мощностью. И если даже в ванной просто включить воду, чтобы помыть руки, насос начнет подкачивать воду с точно такой же мощностью, как если бы он закачивал воду в пустой резервуар.

Автоматический блок управления позволяет контролировать работу двигателя и определять, когда требуется незначительная подкачка, а когда необходимо запускать работу оборудования в полную силу. Фактически, автоматика последнего поколения не только запускает работу агрегата, но и регулирует уровень напряжения в сети, тем самым снижая расходы на электроэнергию и уменьшая износ оборудования.

Кроме того, это дает возможность настраивать агрегаты по нескольким направлениям, что особенно важно, когда в доме выстроена нестандартная схема водоснабжения.

Проточные системы

В специализированных магазинах можно обнаружить более дорогие многофункциональные устройства, способные в комплексе обезопасить скважинную систему. Существует две крупные группы, имеющие сходную схему подключения глубинного насоса к блоку автоматики:

В первом случае применяется исключительно автоматические модули. В конструкции имеются печатные платы, но недостатком их является малый срок эксплуатации.

Во втором случае монтаж модуля выполняется в разводящих трубах. Встроенное электронное реле давления воды для насоса самостоятельно проводит фиксацию давления и контролирует наличие воды в системе.

Самодельное оборудование

Изготавливать самостоятельно всю автоматику сможет только специалист высокого уровня. От правильности входных параметров и напрямую зависти работоспособность будущей системы. Самостоятельно можно ставить автомат, только при наличии в системе элементов с близкими мощностыми характеристиками.

ВИДЕО: Универсальный блок автоматики

Источники: http://byreniepro.ru/nasosy-skvagin/avtomatika.html, http://generatorvolt.ru/ehlektrogenerator/vybiraem-avtomatiku-dlya-upravleniya-skvazhinnym-nasosom.html, http://www.portaltepla.ru/nasosi/avtomatika-dlya-skvaghinnogo-nasosa/

rusbyr.ru

Автоматика для скважинного насоса водоснабжения

Любой владелец загородного дома или дачи мечтает об обустройстве независимого водоснабжения от скважины или колодца особенно, если поблизости не проходят сети централизованного водоснабжения. Главным элементом такой автономной системы является насос. Однако чтобы получить бесперебойную работу оборудования и оптимальный расход электричества, необходимо устанавливать целые насосные станции с автоматическими контролирующими системами или приобретать обычный агрегат и докупать оборудование, которое будет выполнять автоматическое управление водяным насосом. В нашей статье мы расскажем, что собой представляет эта автоматика, и как её правильно подобрать.

Из чего состоит автоматический блок?

Любой владелец загородного дома или дачи мечтает об обустройстве независимого водоснабжения от скважины или колодца особенно, если поблизости не проходят сети централизованного водоснабжения. Главным элементом такой автономной системы является насос

Автоматика для скважины состоит из следующих элементов:

  1. Распределяющее коллекторное устройство. С помощью него удаётся добиться подачи воды в нужные точки водозабора в доме и на участке.
  2. Реле, регулирующее работу запуска и остановки насосного оборудования. Оно позволяет оптимизировать давление в системе. Как правило, реле продаются с настройками производителя, но при необходимости их можно перенастроить под параметры насоса и системы.
  3. Манометр для измерения рабочего давления.
  4. Датчик сухого хода.

Автоматика для насосной станции должна быть дополнена следующими узлами:

  1. Блок для регулировки мощности насосного оборудования. С его помощью можно поддерживать оптимальные условия работы.
  2. Защитная система, состоящая из трёх узлов – датчика работы «на сухую», защиты от перегрева и датчика разрыва напорной магистрали.

Преимущества и недостатки автоматики

Цена готового блока довольно высока. Если подбирать и приобретать все узлы самостоятельно, то вся система обойдётся дешевле

Среди плюсов блоков автоматического управления насосным оборудованием можно перечислить следующее:

  • Такие устройства рассчитаны на работу с определёнными типами насосного оборудования, поэтому вам не составит труда подобрать нужное изделие, совместимое с вашим насосом.
  • Поскольку агрегат полностью готов к работе, вам не нужно самостоятельно подыскивать нужные узлы, комплектовать их в один блок и координировать работу.
  • Благодаря автоматике обеспечивается плавный и безопасный запуск насоса, его мощность настраивается под работу в установленном режиме. Вы можете не наблюдать за работой системы, за вас всё выполнит автоматика.

Однако у таких устройств есть и свои минусы, среди которых стоит отметить следующие:

  • Цена готового блока довольно высока. Если подбирать и приобретать все узлы самостоятельно, то вся система обойдётся дешевле.
  • При покупке по отдельности вы можете подобрать оптимальное оборудование для конкретной насосной станции или насоса.
  • Блок автоматики обычно используется в комплексе с гидроаккумулятором, которой вам придётся купить отдельно.
  • При использовании в скважине вибрационного насоса требуется соблюдать определённое входное давление (0,3 атм.), а автоматика рассчитана на другие показатели. Всё дело в том, что вибрационное насосное оборудование не предназначено для работы в условиях большой разницы давлений.

Схемы автоматики

Для транспортировки жидкости к точкам водопотребления используются насосные агрегаты второго подъёма

Как правило, используются две схемы автоматического контроля:

Рекомендуем к прочтению:

  • Первая схема позволяет выполнять контроль по уровню . Этот вариант подходит в том случае, если вода качается в ёмкость или водонапорную башню. Для транспортировки жидкости к точкам водопотребления используются насосные агрегаты второго подъёма. Автоматизированная система запускает реле, которое контролирует уровень. Когда жидкость опускается до установленного нижнего предела уровня, насосное оборудование запускается. В тот момент, когда вода достигает верхнего установленного уровня, насос отключается. Для контроля используются поплавковые выключатели. Для защиты от перелива применяется устройство аварийного слива. По такой схеме можно подключить к системе водоснабжения многоквартирные дома или посёлки. Это надёжная и безопасная система, гарантирующая стабильную работу всего оборудования. Но её использование для водоснабжения одного частного дома нецелесообразно.
  • Вторая схема основана на контроле по давлению . Главный элемент в этом варианте – реле давления. Для осуществления контроля на агрегате устанавливаются параметры предельного верхнего и нижнего давления для запуска и остановки насосного оборудования. Такая схема подходит для систем водоснабжения, которые работают с использованием гидроаккумулятора. Эти мембранные баки позволяют поддерживать оптимальное давление в системе водоснабжения и компенсируют гидроудары.

Вторая схема подходит для обустройства автономной подачи воды в частный дом с гидроаккумулятором. Как правило, предельные показатели давления на реле устанавливаются в диапазоне базовых рабочих характеристик насосного оборудования. Для регулировки используют гайки на большой и малой пружине, которые находятся под крышкой на реле. Как производить настройку этого агрегата, мы рассматривали в наших других статьях.

Выбор реле

Если для блока автоматики вы решили выбрать промышленное реле, то вам могут подойти модели марки Condor модификация FF4 или модель марки Danfoss модификация KPI

Если для водоснабжения своего дома вы выбрали схему контроля давления, то с особой тщательностью стоит подойти к выбору реле. Они делятся на промышленные и бытовые. Их классификация основана на технических характеристиках прибора, его сложности и точности.

Если для блока автоматики вы решили выбрать промышленное реле, то вам могут подойти модели марки Condor модификация FF4 или модель марки Danfoss  модификация KPI. Это более дорогие и точные агрегаты со значительным рабочим ресурсом. Они подключаются через внешний пускатель. В сравнении с бытовыми моделями это более надёжные механизмы.

При выборе для блока автоматики бытовых реле вам стоит обратить внимание на модели марки R Condor модификация MDR или прибор марки Telemecanique модель XMP. Эти изделия не отличаются такой высокой точностью, как промышленные, но стоят гораздо дешевле.

Автоматика защиты от работы «на сухую»

Иногда возникает ситуация, когда насосное оборудование вместо воды втягивает воздух. Такая работа называется сухим ходом. Она может привести к поломке прибора из-за выхода из строя электродвигателя

Иногда возникает ситуация, когда насосное оборудование вместо воды втягивает воздух. Такая работа называется сухим ходом. Она может привести к поломке прибора из-за выхода из строя электродвигателя. Ситуация с работой «на сухую» может возникнуть в таких случаях:

  • Если при монтаже погружных насосов динамический уровень воды в скважине или колодце определён неверно.
  • В случае засорения входного патрубка на приборе вода не может всасываться в нужном объёме.
  • Когда в системе используется поверхностный насосный агрегат, может нарушиться герметичность подающего трубопровода.
  • При использовании глубинного насоса такая ситуация может возникнуть из-за значительного уменьшения количества воды или её отсутствия.

Важно: причиной работы «на сухую» в любом случае является нехватка воды. Для решения проблемы нужно правильно выбрать модель погружных и поверхностных насосов, исходя из их производительности. Кроме этого необходимо использовать защитный блок автоматики.

В качестве предохранителей в таком защитном блоке могут использоваться следующие изделия:

  • поплавковый механизм;
  • реле давления, дополненное защитой от работы «на сухую»;
  • пресс-контроль.

Разновидности поплавковых механизмов

Поплавковый выключатель – это наиболее простой механизм защиты от работы «на сухую». Эти устройства используют, если подача жидкости осуществляется из накопительных баков или колодцев

Поплавковый выключатель – это наиболее простой механизм защиты от работы «на сухую». Эти устройства используют, если подача жидкости осуществляется из накопительных баков или колодцев. Существуют разные поплавковые блоки защиты, но не все они подходят для насосного оборудования. Для данных агрегатов не подходят поплавковые механизмы, которые рассчитаны на защиту от перелива. Поэтому при выборе стоит учитывать назначение той или иной модели.

Рекомендуем к прочтению:

Поплавковый защитный блок имеет контакты, которые размыкаются при понижении уровня воды. Агрегат монтируют таким образом, чтобы при срабатывании механизма и отключении насосного оборудования в колодце или накопительном резервуаре ещё оставалось какое-то количество воды. Это позволит предотвратить перегрев электромотора насосного агрегата.

Реле давления с защитой от работы «на сухую»

Эта автоматика для скважинных насосов очень напоминает обычное реле давления, но только дополненное защитной функцией, которая позволяет размыкать контакты при снижении давления ниже установленных показателей

Эта автоматика для скважинных насосов очень напоминает обычное реле давления, но только дополненное защитной функцией, которая позволяет размыкать контакты при снижении давления ниже установленных показателей. Обычно такое реле продаётся с заводскими настройками, которые нельзя изменить. Как правило, автоматическое отключение насосного оборудования происходит в тот момент, когда давление воды достигает отметки 0,4-0,6 атм. Обычно при таком давлении воды в насосном оборудовании уже не будет.

Стоит отметить, что такой блок автоматики не работает на включение насосной станции, так что запуск агрегата после появления воды владельцу придётся выполнять вручную. Причём система сможет снова функционировать только в том случае, если причина работы «на сухую» устранена. Обычно такие защитные устройства приобретаются для погружных насосов, но они могут работать и с поверхностными агрегатами.

Пресс-контроль

Второе название этого оборудования – реле потока. Это автоматическая система, которая позволяет регулировать работу электронасоса

Второе название этого оборудования – реле потока. Это автоматическая система, которая позволяет регулировать работу электронасоса. Такой блок автоматики позволяет выполнять запуск насосного оборудования в момент открывания крана в доме. Как только кран закрывают, реле потока отключает насосный агрегат. Отключение происходит не сразу, а после 15-ти секундной паузы. Это позволяет сократить частоту срабатывания агрегата.

Помимо этого пресс-контроль отключает насос при понижении давления в системе до 1,5-2,5 атм. (показатели могут быть и другими в зависимости от настроек). Данная автоматика больше подходит для поверхностного насосного оборудования, но если погружной насос запускается редко, то такой блок подойдёт и для него.

vodakanazer.ru

Автоматика для воды из скважины

Автоматика для скважины: своими руками или с помощью профессионалов

Классическая автономная система водоснабжения особой сложностью не отличается: скважинный насос активно перекачивает воду, которая через трубы, переходники и распределители поступает к конечному потребителю. При таком раскладе бесперебойная работа всецело зависит от человеческого фактора. Стоит неправильно определить мощность прибора, и он может выйти из строя. Избежать досадных ситуаций поможет установка нехитрых приспособлений. Заводского производства или изготовленная своими руками автоматика для скважинного насоса способна контролировать функционирование системы водоподачи и вовремя устранять все неполадки.

Содержание

Несмотря на разницу в цене и функционале, современные автоматические блоки работают по одной и той же схеме – различные датчики отслеживают уровень давления и корректируют его по мере необходимости.

Наглядным примером может послужить принцип действия простейшего реле давления:

  • Прибор устанавливается на две позиции – максимальное и минимальное давление в системе – и подключается к гидроаккумулятору.
  • Мембрана гидроаккумулятора реагирует на количество воды, то есть на уровень давления.
  • При достижении минимально допустимого уровня включается реле, которое запускает насос.
  • Насос прекращает работу, когда срабатывает верхний датчик.

Более продвинутые системы, функционирующие без гидроаккумулятора, могут быть оснащены дополнительными опциями, но главный принцип работы автоматики для скважинного насоса остается неизменным.

Простейшая схема подключения автоматики

К первому (простейшему) поколению автоматики относят следующие приборы:

  • Реле давления;
  • Гидроаккумулятор;
  • Датчики-блокираторы сухого хода;
  • Выключатели-поплавки.

О реле давления было сказано выше. Поплавковые выключатели реагируют на критическое понижение уровня жидкости, отключая насос. Датчики сухого хода предотвращают перегрев насоса – если в камере отсутствует вода, система перестает функционировать. Как правило, подобная схема используется в поверхностных моделях.

Простейшую автоматику для скважинного насоса можно легко установить своими руками. Система подойдет также для дренажного оборудования.

Пульт управления находится в помещении

Блоки-автоматы второго поколения представляют собой более серьезные механизмы. Здесь используется электронный контролирующий блок и несколько чувствительных датчиков, закрепленных в разных местах трубопровода и насосной станции. Сигналы с датчиков поступают на микросхему, которая ведет полный контроль за работой системы водоснабжения.

Электронный «сторож» в режиме реального времени реагирует на любые отхождения от нормы. Кроме того, он может быть оснащен дополнительными функциями:

  • Температурный контроль;
  • Аварийное отключение системы;
  • Проверка уровня жидкости;
  • Блокиратор сухого хода.

Важно! Большим минусом такой схемы автоматики для скважинных насосов является необходимость тонкой настройки, склонность к поломкам и довольно высокая цена.

Третье поколение представлено мощными системами с расширенным количеством функций. Главная их особенность – возможность тонкого контроля насосного двигателя. В большинстве случаев прибор работает на одинаковой мощности, вне зависимости от того, насколько это необходимо. Например, стандартная автоматика включает насос даже в том случае, если кто-то открыл кран на кухне буквально на несколько секунд. При таких темпах ресурсы оборудования заканчиваются гораздо быстрее, чем хотелось бы. Последнее поколение автоматики тщательно следит за состоянием «сердца» водопроводной системы, уменьшает его износ и помогает сократить расходы на электричество.

Важно! Если у вас нет опыта в водоснабжении, своими руками автоматику для скважины установить не получится. Только специалист может определить, по какому алгоритму лучше программировать систему.

Автоматическая насосная станция объединяет в себе несколько функций

Изготовленная своими руками автоматика для скважинного насоса зачастую обходится дешевле заводского комплекта оборудования. При покупке узлов по отдельности всегда можно подобрать оптимальный вариант для приобретенной модели насоса, не переплачивая за ненужные дополнительные опции.

Важно! Такая самодеятельность требует определенного уровня знаний. Если вы не можете назвать себя специалистом, лучше приобрести насосное оборудование с предустановленной автоматикой.

Среди схем автоматики для скважинных насосов хорошо зарекомендовали себя следующие виды:

Все узлы автоматики собираются в одном месте. При этом гидроаккумулятор может находиться на поверхности, а вода для него подводится по трубе или гибкой подводке. Схема подходит как для поверхностных, так и для глубинных насосов.

  • Контролирующий блок на гидроаккумуляторе

При таком размещении рекомендуется соединять коллектор системы с подающей трубой насоса. Получается распределенная станция – агрегат находится в скважине, а блок управления с гидроаккумулятором установлен в доме или подсобном помещении.

  • Распределенная насосная станция

Блок автоматики находится возле коллектора холодной воды, поддерживая в нем постоянный уровень давления. Напорный трубопровод отходит от самого насоса. При такой схеме лучше использовать поверхностные модели.

Современный автоматический блок

Чтобы автоматическое оборудование служило вам верой и правдой, необходимо заранее позаботиться о правильном месте его установки:

  • Помещение должно круглогодично отапливаться.
  • Чем ближе к скважине находится выносной блок, тем лучше. Идеальный вариант – оборудовать небольшую бойлерную возле кессона.
  • Чтобы избежать потерь давления, устанавливайте насосную станцию в непосредственной близости от коллектора.
  • Если оборудование будет находиться в доме, проведите качественную звукоизоляцию помещения.

Автоматика для скважины призвана обеспечить бесперебойную работу оборудования. Это вовсе не означает, что защитные устройства будут функционировать сами по себе и не потребуют вашего вмешательства. Как минимум два раза в год необходимо производить осмотр и профилактическое обслуживание всех элементов насосной станции. Если вы не знаете, как это сделать, не геройствуйте и вызывайте специалистов. Лучше разово потратить небольшую сумму, чем потом ремонтировать поврежденную автоматику или покупать новое насосное оборудование.

Рекомендуем похожие статьи

  • Схемы монтажа и принцип работы автоматики для скважинных насосов
  • Обустройство кессона для скважины своими руками из бетона и кирпича или установка готового модуля
  • Устройство дачного водопровода с погружным насосом: схема и оборудование

Автоматика для скважины: из каких элементов она состоит и для чего необходима

При обустройстве водоснабжения, использующего подземные ресурсы, грамотно выбрать для него автоматику предельно важно.

На фото общая схема автоматики скважинного водоснабжения.

Под понятием «автоматика для скважин» подразумевают комплекс устройств, состоящий из:

  • управляющих реле;
  • силового электрического блока;
  • различных защитных систем, предназначение которых – пресечь опасность поломки мотора и самого насоса.

Автоматическое управление насосом

Чаще всего используются две схемы контроля над запуском/остановкой погружного насоса:

  • по объему воды в накопительном баке;
  • по уровню давления в водопроводе.

Контролирование работы по уровню воды

Регулирование работы насоса по уровню воды.

Такая схема используется при работе погружных насосов на водонапорные сооружения либо для заполнения специального резервуара, из которого вода к потребителям качается дополнительным насосом.

  1. Внутри накопительных баков монтируются особые датчики уровня. Они, при помощи командных реле, следят за нижним и верхним порогом наполнения резервуара. В зависимости от объема воды, реле дают команды на запуск или остановку насоса. Датчики могут быть поплавковыми или электродными. Первые менее надежны, т.к. их рабочий ресурс невелик.
  2. Емкость запаса воды нужно обязательно оснащать аварийным переливом, на случай, если она переполнится.

Обратите внимание!
Главное достоинство такой схемы – это стабильность работы насоса.
Гидравлика при этом постоянна, т.к. номинальное расходование рассчитано на высоту, состоящую из глубины скважины, высоты водонапорной башни и 1/2 метров излива.
Каждый цикл равен по расходованию всему объему бака/башни, он учитывает расход текущего водо-разбора.
Предотвращается опасность дерганий мотора, это увеличивает его срок службы.

Управление насосом по давлению

Реле давления воды.

  1. Согласно такой схеме, насосом управляют команды реле, которое монтируется на трубопроводе. На нем задаются две величины: давление, при котором следует включить либо отключить насос.
  2. Данная автоматическая подача воды из скважины чаще всего применяется для индивидуальных скважин, в отличие от предыдущей схемы, характерной на коллективных системах водоснабжения.
  3. Как правило, в данном случае применяются ресиверы (мембранные баки). Они нужны, чтоб держать необходимое избыточное давление в системе, а также компенсировать малые расходы и гидравлические удары.
  4. Очень важно грамотно настроить реле, исходя из параметров насоса и объема ресивера. Чтоб качающий агрегат излишне часто не срабатывал, надо задать верхний и нижний пороги давления, исходя из средней зоны характеристик насоса. Гистерезис величин надо подбирать от 1.2 бар до 2.5, учитывая данные о максимуме включений насоса в определенное время.

Реле давления, которые используются в подобной схеме, делятся на промышленные и бытовые аналоги.

  1. Первые из них оснащены мощными контактными группами и могут выдержать силу тока до 16 ампер. Однако они не имеют настроечной шкалы, показывающей диапазон давлений для регулировки.
  2. Поэтому для настройки подобных реле необходим манометр.
  3. Достоинство таких устройств для скважины — возможность использования в силовых электрических цепях для прямого контроля насоса. Помимо этого, промышленные приборы имеют высокую надежность и точность.
  4. Минусы – небольшая точность настраивания и малый рабочий ресурс, из-за воздействия сильных пусковых токов. Устройства обладают слаботочными контактами, нуждаются в коммутировании через наружный пускатель.

Инструкция требует для эксплуатации насоса совместно с промышленным типом реле использовать шкафы управления, имеющие приборы для дополнительной защиты либо без таковых.

Монтируя бытовое реле, вполне достаточно подсоединить насос прямо, при помощи его контактных групп, к электросети. Простая конструкция и невысокая цена прибора делают его популярным среди покупателей.

Обратите внимание!
Однако эта экономия нивелируется дополнительными тратами, связанными с заменой реле, которые не отличаются долговечностью.
Кроме этого, даже если вы поставите новое устройство своими руками, восстановить его нужные настройки и проверить работу, вряд ли сможете.

Защитные устройства для насоса

Главные причины поломок скважинных насосов:

  • их эксплуатация при пониженном/повышенном напряжении в электросети;
  • перегрузки мотора;
  • их работа на холостом ходу, иными словами — без воды.

Методы обеспечения защиты

Стабилизаторы переменного напряжения.

  1. Лучший метод сделать питание насоса качественным – использовать стабилизаторы переменного напряжения. Часто автоматика артскважин включает в себя реле, контролирующее напряжение. Оно выключает насос при перепадах напряжения и регулирует асимметрию и последовательность фаз на трехфазных моторах.

Применение токового реле.

  1. От перегрузок электродвижки защищаются тепловыми (токовыми) реле. Они выключают агрегат, когда достигается заданная величина тока. Важно, чтоб разброс настроек такого реле совпадал с номиналом тока насоса.
  2. От холостого хода насосы защищаются двумя методами. Напрямую – по объему воды в баке/башне, при помощи электродных или поплавковых датчиков. Опосредованно – по величине тока либо изменению фаз и напряжения тока электродвигателя, при помощи реле.

Минус косвенного типа защиты — ее вторичность. Управляющее реле реагирует лишь в том случае, когда подшипники и проточный блок уже остаются без воды, которая их охлаждает и смазывает.

Когда производительность насоса выше дебета скважины, такое происходит несколько раз в день. Это уменьшает срок службы погружного насоса. Поэтому желательно поставить электродное устройство для контроля объема. Оно дает возможность выключить насос до возникновения аварии.

Типы защитных приборов

Для защиты и управления насосом можно применять разные виды и комбинации устройств.

Они делятся на 3 категории:

  • пускозащитные приборы, основой которых являются печатные платы QA-50B или QA-60C;
  • релейные управляющие блоки;
  • устройства на основе микропроцессоров.

Приборы на основе печатных плат – это конструктивно и функционально завершенные устройства.

  1. Они требуют подсоединения наружного оборудования: собственно насоса, нередко через пускатель (магнитный), реле давления, датчики уровня и пр.
  2. Они имеют широкий выбор регулируемых опций и параметров: токовая (тепловая) защита, компенсация перепадов напряжения, контроль холостого хода и нагрузок на мотор и т.д.
  3. Следует учесть, что вследствие законченности устройства, поменять логику его работы не представляется возможным.
  4. Кроме этого, нередко модели не имеют опции смены значений реагирования по некоторым параметрам. Если плата выходит из строя, то нужно менять ее всю. По стоимости это почти то же самое, что купить новое устройство.

Релейные управляющие устройства.

Релейная автоматика на скважину очень разнообразна. Это могут быть и самые простые устройства и шкафы, в которых расположены приборы, регулирующие работу нескольких насосов.

Достоинства такой разновидности устройств:

  • относительная надежность и простота конструкции;
  • быстрая и легкая модернизация для нестандартного использования;
  • если какой-либо элемент прибора сломается, то меняется только он.

Приборы на основе микропроцессоров.

Приборы, регулирующие работу и защищающие насосы, которые имеют основой микропроцессорные контроллеры, являются наиболее современными и сложными.

Они дают возможность контролировать следующие параметры эксплуатации агрегата:

  • величину сопротивления его изоляции;
  • температуру электромотора;
  • последовательность чередования и асимметрию фаз;
  • компенсируют пониженное/повышенное напряжение в сети;
  • защищают движок от перегрузок и холостого хода;
  • дают возможность учитывать время работы устройства и количество потребляемой при этом энергии.

На данный момент эксплуатацию как индивидуальных, так и коллективных скважин сложно себе представить без использования функциональной и защитной автоматики. Она дает возможность повысить эффективность водоснабжения и увеличить долговечность применяемого при этом оборудования. Ознакомьтесь с публикуемым видео в этой статье. Оно содержит много полезной информации.

More from my site

Автоматика для скважинных насосов: принцип работы и критерии выбора

Независимо от глубины, дебита, интенсивности водозабора скважина и установленное оборудование для подачи воды нуждается в дополнительной защите. Нет возможности визуально контролировать уровень, чистоту, давление воды, соответствие показателей электросети эталонным. Правильно выбранная, установленная и настроенная автоматика для скважинного насоса – это защита электрооборудования, существенно увеличивающая срок службы водоподающих устройств.

Содержание

Функции автоматических систем:

  • Оптимизация потребления электроэнергии: насос включается на время, необходимое для набора определенного количества воды в бак.
  • Обеспечение достаточного постоянного давления в системе водоснабжения.
  • Защита стенок скважины от осыпания в результате работы мотора насоса при низком дебите.
  • Предохранение оборудования от поломок по причине сухого хода, попадания механических частиц.
  • Контроль состояния двигателя: отключение при превышении показателей максимальной температуры, напряжения, давления.

Насосное оборудование с автоматической защитой

Автоматика в оборудовании скважины подбирается в зависимости от типа и мощности используемых насосов: погружные устройства требуют выбора специальных компактных герметичных элементов, для наружных систем используют реле, датчики для установки в помещениях.

Кардинально отличаются схемы установки датчиков, реле для систем с использованием гидроаккумуляторной емкости и водопроводов, подключенных непосредственно к скважине.

Схема расположения системы защиты и гидроаккумулятора скважины

Обустройство скважины насосным оборудованием и автоматикой выполняют одновременно. Учитывают:

  1. Тип насосных устройств, мощность.
  2. Производительность источника и интенсивность использования.
  3. Необходимый уровень защиты: возможно применение сложных многоуровневых автоматизированных систем.

Самая простая система автоматики для домашней или дачной скважины, которую можно смонтировать своими руками – поплавковая с контролем уровня. Принцип работы защиты: двигатель насоса отключается от сети принудительно после превышения максимально допустимого уровня в емкости: расширительном или накопительном баке. Мотор автоматически включается при падении уровня ниже минимально допустимого.

Простая поплавковая система

Используют 2 разных типа датчиков:

  1. Пластиковые контейнерные для наружных баков.
  2. Герметичные, малого диаметра поплавковые элементы для погружения в скважину — при использовании в комплекте с погружным насосом вне накопителя.

Главное преимущество поплавковой защиты – низкая стоимость и простота монтажа. Еще один довод в пользу применения контроля уровня: двигатель работает в четком режиме. Система защищена от частого включения, коротких периодов работы, которые неблагоприятно сказываются на сроке службы насоса. Вода набирается в бак до определенного уровня, и следующее включение двигателя происходит только после использования большей части объема емкости.

В качестве дополнительной защиты водозабора с баком малого объема простую поплавковую схему дополняют контролем рабочего давления, устанавливая датчики и реле.

Добавлено реле защиты, поплавковые датчики встроены в бак

Автоматические блоки контроля параметров давления используют:

  • В качестве защиты домашних систем водозабора с применением погружного оборудования: реле монтируют на трубопроводе.
  • При обустройстве индивидуального водоснабжения с использованием мембранной емкости (бака) с наружным или внутрискважинным насосом.

Готовые автоматические модули с реле и манометром

Принцип работы автоматики для скважинного насоса с контролем и регулировкой давления прост. Устанавливаются минимальные и максимальные значения давления. При падении показателя до нижнего параметра происходит автоматическое включение мотора. Двигатель отключается после достижения верхнего предустановленного допустимого предела. Фактически, двигатель работает только в определенном диапазоне рабочего давления.

Используют реле с пружинной регулировкой. Настройка минимального и максимального значения рабочего давления выполняется вручную. Степень сжатия металлической пружины определяет верхний показатель, дополнительной гайкой регулируют минимально допустимый уровень.

Простой образец реле с пружинной регулировкой

Главный недостаток бюджетных устройств – сложности настройки. Приходится использовать манометр, но добиться тонкой регулировки невозможно. Кроме того, бытовые реле не обладают достаточной надежностью, быстро выходят из строя и не защищают насос от холостой работы.

Специальные промышленные реле выпускают со встроенными манометрами, выведенными на поверхность регуляторами, которые позволяют добиться точной установки параметров, дополнительными датчиками защиты от сухой работы.

Автоматический блок пресс-контроля

Производители оборудования и автоматики для скважин выпускают многофункциональные электронные блоки, которые комплексно защищают насосные станции.

По сложности схем и принципу работы можно условно разделить промышленные автоматические блоки на 3 категории:

  1. Пускозащитные системы. Комплексные, полностью автоматические решения. Устройства выпускаются с использованием простых печатных плат, главным недостатком которых является их недолговечность. Замена вышедшего из строя элемента часто равна стоимости нового блока.Преимущества автоматики:
    • Широкий набор защитных возможностей: блокировка включения при несоответствии показателей электросети. Включены функции защиты при перегреве, предельных нагрузках. Также производители оборудуют блоки выключателем для остановки работы при отсутствии воды. Установка такой системы требует дополнительных расходов: все реле и датчики приобретаются отдельно.
    • Низкая цена.
  2. Автоматизированные релейные системы. Блоки с встроенными реле давления устанавливаются непосредственно на трубе. Автоматика фиксирует давление, контролирует постоянное наличие воды в рабочей среде. Ассортимент выпускаемых блоков позволяет подобрать бюджетные блоки для домашней скважины, сложные комплексы для водозабора, обеспечивающего водой несколько квартир или домов.

Релейная автоматика для дома

Преимущества систем со встроенным реле:

  • Простота монтажа.
  • Широкий выбор устройств разной сложности для всех типов водозабора.
  • Ремонтопригодность – все детали являются заменимыми, можно отремонтировать блок без существенных трат.
  • Микропроцессорные электронные блоки. Автоматика с системой контроля всех параметров системы и управления работой насоса – это самая надежная защита. Сложные технические устройства гарантируют предохранение от попадания воздуха внутрь двигателя.

Станция управления несколькими насосами

Осуществляется контроль показателей работы сети и оборудования:

  • Измеряется температура мотора, сопротивление изоляции.
  • Контролируется напряжение в сети, чередование фаз.
  • Блокируется запуск на сухом ходу, останавливается двигатель при превышении допустимой нагрузки.

Сложность оборудования скважины насосом и автоматикой – в необходимости точных расчетов мощности электронасосов, совместимости материалов, соблюдении технологии и правил монтажа. От того, насколько верны расчеты при планировании схемы водоснабжения, зависит долговечность работы оборудования, бесперебойность подачи воды, срок службы скважины. Самостоятельная установка допускается только при подборе элементов равной мощности одного производителя, спроектированных для монтажа в единую систему.

Классическая схема монтажа автоматики для индивидуального скважинного насоса в загородном доме, которую можно выполнить своими руками

Место для установки оборудования выбирают, исходя из типа насоса: для наружных необходима дополнительная звукоизоляция. В любом случае электрооборудование необходимо разместить в защищенном от воды и мороза помещении. Подходят подвальные, цокольные помещения, кессоны, изолированные от атмосферного воздействия.

Автоматика в приямке

Для создания простой автоматической системы понадобятся:

  • Реле давления, датчик сухого хода, манометр.
  • Запорная арматура: краны (вентили).
  • Трубы подходящего диаметра.
  • Соединительные элементы, переходники, тройники, разветвители.
  • Изоляционная лента для герметизации соединений.

Элементы автоматики и сопутствующие материалы

Реле устанавливают непосредственно на трубе перед входом в аккумуляторный бак. Перед регулятором давления проводит монтаж датчика защиты от сухой работы. Соединение элементов на тройнике тщательно изолируют, обязательно проверяют герметичность. Есть релейные блоки, которые устанавливаются на корпус бака.

Порядок подсоединения релейного блока

После первичной установки необходимо провести проверку контактной группы, подключить провод питания. Обязательно провести кабель заземления. Собранный блок подключают к насосу, включают в сеть.

Готовое к подключению реле

Настройку и регулировку необходимо проводить после проверки работоспособности подключенных устройств.

Устанавливают допустимые значения рабочего давления

Идеально, если все работы, от выбора места для скважины и до запуска водопроводной системы, проводят профессионалы. Мастера учитывают характеристики скважины, ее производительность. С учетом всех параметров подбирают оптимальную фильтрационную схему, тип насосного устройства. Комплексно планируют использование подходящей автоматической системы защиты. В этом случае возможность ошибки при выборе или монтаже исключена.

Экономить на автоматике также нельзя: цена испорченного насоса, стоимость демонтажа и установки нового оборудования значительно превышает стоимость надежного блока. Современные системы можно оборудовать средствами дистанционного контроля и управления.

Рекомендуем похожие статьи

Как найти воду перед строительством колодца

Источники: http://aqua-guru.ru/vodosnab/avtomatika-dlya-skvazhiny.html, http://kolodec.guru/scvazhiny/dopolnitelno/92-avtomatika-dlya-skvazhiny, http://strmnt.com/dom/comm/d-water/avtomatika-dlya-skvazhinnyx-nasosov.html

rusbyr.ru

Преимущества подключения автоматики для управления скважинным насосом

Что делает человек, который приобрел или построил частный дом, загородный коттедж, дачу в районе, где нет централизованной сети поставки воды? Верно, заказывает бурение скважины и покупает погружной или иной тип насоса. Правильно выбранная в соответствии с условиями эксплуатации и установленная согласно рекомендациям производителя автоматика для скважинного и любого другого насоса позволит получить массу преимуществ применения оборудования и гарантирует полный комфорт использования добытой из скважины воды.

Роль автоматики для скважинного насоса

Отдельные устройства или централизованная станция управления скважинным насосом решает целый спектр задач. Главная — обеспечение штатных режимов работы оборудования. В зависимости от построенной схемы водоснабжения, в частном доме или на даче могут применяться устройства первого, второго или третьего уровня управления, которые еще называют поколениями. Однако вне зависимости от выбранной схемы, автоматика позволяет:

  • надежно защитить скважинный насос от возникновения перегрузок и иных нештатных режимов работы;
  • стабилизировать подачу воды;
  • исключить избыточную выработку скважины;
  • обеспечить нормальное давление воды в системе для ее комфортного потребления;
  • исключить возможность аварийных протечек;
  • гарантировать работу водопроводной сети в штатном режиме.

Но самое привлекательное, что делает автоматика, заключается в практически полном неучастии человека в управлении и контроле работы системы поставки воды.

Одни из устройств, которыми оснащается насос, могут быть полезны даже при ручном регулировании. Например, в системе, которая построена на напорном баке большой емкости, поднятом на значительную высоту для подачи воды гравитационным методом.

Первое поколение автоматики

Первый уровень защиты, или устройства первого поколения имеют самое широкое применение. Они защищают насос, способны исключить избыточную выработку скважины. Применение средств первого поколения дает возможность организовать полностью автоматическую работу систем, построенных как дополнение к существующей водопроводной сети. Подключение автоматики к скважинному насосу с применением промежуточного гидроаккумулятора позволяет получить производительную и надежную насосную станцию с разделенными частями.

Устройства первого уровня представлены:

  • реле давления;
  • поплавковыми датчиками контроля уровня;
  • блокираторами сухого хода насоса.

В зависимости от выбранного метода подачи воды, может использоваться только часть устройств из списка. Так, для защиты насоса в системах с полностью ручным управлением требуется наличие блокировки сухого хода. Это гарантирует, что насос не сломается при истощении источника или превышении показателя максимального кавитационного давления, когда в отбираемой жидкости образуются пузырьки. Большинство хороших насосов сразу оснащаются подобными системами безопасности.

Поплавковые датчики будут полезны в двух случаях:

  • для контроля уровня воды в баке, из которого она подается в систему трубопроводов дома гравитационным методом;
  • для предотвращения истощения скважины с малой производительностью.

Первый вариант применения прост: в баке, расположенном на высоте, устанавливаются два датчика. Один настраивается на срабатывание при достижении максимального уровня жидкости, работа второго построена на обратном принципе. Он сигнализирует а падении объема воды ниже настроенного предела.

Используя простейший триггер, легко получить полностью автоматическую реакцию и наполнение бака без участия человека. Однако достаточно установки только одного датчика, останавливающего насос при достижении максимального уровня воды.

Защита скважины позволит минимизировать ее обслуживание, предотвратить попадание земли и других примесей в отбираемую воду. Если производительность (скорость восполнения водоносного слоя) скважины меньше количества воды, забираемой насосом, стенки цилиндрического отверстия в земле высыхают. Самый распространенный случай с подобными характеристиками — водоснабжение из колодца с погружным насосом.

Уход жидкости от незащищенных стенок скважины вызывает разрушения и обсыпания грунта. В самом неприятном случае, при определенных характеристиках почв это может вызвать закупоривание. Поплавковый датчик позволит постоянно держать уровень воды на безопасном показателе. Это защитит скважину, однако владелец системы должен быть готов к тому, что насос перестанет поднимать достаточное количество жидкости для ее комфортного потребления.

Контроль параметров водопровода требует усложнения системы. Невозможно подключить реле давления к глубинному насосу. Поэтому их применяют только в паре с гидроаккумулятором. Это устройство создает компенсационный запас воды, одновременно регулирует давление в водопроводе. Именно на контроле этого показателя основана работа реле.

При достижении настроенного значения блок управления производит отключение насоса. При падении ниже установленного показателя нагнетатель снова запускается.

Описанные приборы и датчики — это не только автоматика для скважины с погружным насосом. Они могут использоваться и при построении системы с дренажными, поверхностными нагнетателями. Принцип работы автоматики никак не зависит от типа насоса.

Второе поколение автоматики

Если автоматика первого уровня рассчитана на создание самостоятельной системы, подающей воду в сеть трубопроводов, то второе поколение приборов и датчиков рассчитано на непосредственное подключение насоса ко вводу в дом. Работа строится на контроле параметров водопроводной структуры.

В список устройств второго поколения входят:

  • блокираторы сухого хода;
  • температурные датчики насоса;
  • электроника контроля параметров энергопитания и потребления;
  • проточные датчики давления.

Самый сложный компонент из этого списка — электроника контроля. В зависимости от функционального уровня она способна:

  • блокировать подачу напряжения на насос при резком аварийном броске питания в сети;
  • стабилизировать напряжение, сглаживать броски;
  • защищать насос и питающую сеть от коротких замыканий;
  • выполнять роль грозовой защиты;
  • отслеживать температуру насоса и отключать его при превышении пороговых значений;
  • контролировать уровень потребления тока, предотвращать перегрузки и другие нештатные режимы работы насоса.

Самые дорогие электронные системы способны обеспечивать плавный пуск и поддержку мощности, передаваемой нагнетателю.

В данном классе изделий существует определенное противоречие: чем сложнее система, тем более она ремонтопригодна. Если же покупается простое устройство, выход из стоя центрального чипа зачастую требует замены, сравнимой по стоимости с покупкой нового блока. Электроника автоматики монтируется в единый шкаф управления, где расположены защитные УЗО и другие части коммутационной структуры.

Проточные реле давления устанавливаются врезкой в трубы водопроводной сети. Работа таких устройств достаточно понятна: при достижении измеряемого показателя настроенному значению подается команда на отключение насоса. При падении давления ниже установленного порога производится пуск нагнетателя.

Проточные реле применимы в системах без гидроаккумулятора. Однако и это устройство может устанавливаться с применением автоматики второго поколения. Задача гидроаккумулятора без собственного реле давление заключается в создании компенсационного запаса жидкости, что позволяет уменьшить количество пусков насоса при отборе воды из системы.

Установка насосной станции в колодец для непосредственной закачки воды в систему дома, оснащенную автоматикой второго уровня, удобна в разрезе простоты, надежности, комплексного контроля. Однако она показывает хорошие результаты при достаточно большом отборе жидкости. При малом может вызвать усугубление основной проблемы автоматического управления насосом.

Третье поколение автоматики

Приборы третьего поколения — самое дорогое решение. Однако их установка оправдана. Чтобы понять, почему, стоит остановиться на главной проблеме насосных станций.

Проблема дискретной работы насоса

Надежность и долговечность насосной станции мало зависит от вспомогательных компонентов системы. Крыльчатка турбинного колеса, другие узлы рассчитываются на перекачку определенного количества жидкости. Главная часть, находящаяся под переменной нагрузкой — электродвигатель.

Нормальный режим работы насоса — постоянное включение. При этом наблюдается стабильное выделение тепла, потребление тока, износ механики. Опаснее всего моменты пуска двигателя. Токи резко растут, происходит интенсивный локальный перегрев обмоток (пусковых или основных), ступенчато возрастает нагрузка на компоненты схем управления. Поэтому, чем меньше пусков испытывает двигатель — тем дольше он будет эксплуатироваться.

Достоинства автоматики третьего поколения

Третье поколение автоматики уменьшает до возможных пределов дискретность работы двигателя насоса. Кроме этого, электронные системы выполняют все функции изделий автоматики второго уровня в плане защиты сети и двигателя.

Схема подключения насоса, а также иных вспомогательных частей структуры водоснабжения не меняется, если для управления используются дорогие системы третьего поколения. Главное, что они делают — осуществляют плавное управление скважинным насосом. Дело в том, что практически все изделия не подразумевают изменения оборотов двигателя. При покупке дорогого насоса можно получить встроенные ступенчатые регуляторы напора/скорости, но все равно механика работы останется прежней: включение — выход на номинальную мощность — выключение.

Автоматика третьего поколения осуществляет изменение частоты подаваемого на насос напряжения, а также (в отдельных случаях) — его численное значение. При этом пользователю предлагается несколько настроенных вариантов, по которому будет осуществляться подача воды из колодца в дом насосом (или из другого источника). Например, можно установить режим минимальной производительности или наименьшего предела падения давления.

Владелец системы третьего поколения может как угодно тонко регулировать работу двигателя насоса, добиваясь как можно меньшего количества его пусков в час, сутки, неделю. При этом дорогая электроника предложит все полезные функции для повышения эффективности и долговечности работы нагнетателя, такие, как плавный пуск, контроль тепловыделения, поддержка мощности.

Подключение глубинного насоса или устройства другого типа к структуре управления третьего поколения полностью убирает необходимость участия человека в работе любой системы водоснабжения. Вдобавок это значительно снизит общие расходы электричества.

Особенности подключения автоматики к насосу

Правила установки любого устройства контроля и регулирования просты: подключение автоматики к скважинному насосу осуществляется строго по рекомендациям производителя. Блокираторы холостого хода, датчики измерения температуры устанавливаются на насосе до его погружения в колодец или скважину.

Поплавковые устройства размещаются в скважине или накопительном баке. Их подключение может производиться либо к соответствующему блоку распределения питания насоса, либо для прекращения подачи напряжения снаружи скважины. Аналогично работает реле давления. Оно управляет непосредственно подачей напряжения на насос, размещается на блоке гидроаккумулятора.

Единственное, что производится по одному сценарию — настройка реле давления, проточного или расположенного на баке компенсатора.

  1. Собирается система или производится монтаж устройства проточного типа.
  2. Проверяется состояние элементов конструкции согласно требованиям производителя.
  3. Проводятся соответствующие коммутации и подключение к сети энергопитания.
  4. Настраивается верхний граничный диапазон реагирования реле.
  5. Устанавливается дельта срабатывания отдельным регулятором.
  6. Подается вода в систему для контроля протечек.
  7. Производится полный запуск насоса для проверки реагирования реле.
  8. При необходимости, изменяются установленные параметры регулировки.

Для настройки реле предусматриваются гайки, небольшие поворотные блоки или головки под отвертку, ключ. В зависимости от производителя и модели устройства может меняться механика: устанавливаться верхний предел и дельта давления или же регулироваться обе границы диапазона срабатывания. Все подробные данные об используемом способе настройки можно найти в документации к оборудованию.

Важно! Чтобы смонтировать щит управления и настроить работу более сложных автоматических систем второго и третьего уровня, необходимы навыки и знания электромеханика. Если исполнитель не уверен в своей квалификации, стоит привлечь к решению задачи профессионала или нанять специализированную компанию.

Заключение

При помощи различных средств автоматического регулирования и управления можно построить стабильную, надежную систему водоснабжения с применением погружного или любого другого насоса. Выбор конкретного оснащения зависит от будущих условий эксплуатации. Для дачи или загородного дома, где живут один сезон, вполне хватит станции с автоматикой первого уровня. Более сложная система позволит постоянно, в комфортных условиях потреблять большое количество воды. А тем, кто хочет получить гарантированную надежность, удобство, экономию электроэнергии, стоит останавливать выбор на дорогих автоматических средствах управления третьего поколения.

tehnika.expert

Автоматика для скважинного насоса — Отопление

Любой владелец загородного дома или дачи мечтает об обустройстве независимого водоснабжения от скважины или колодца особенно, если поблизости не проходят сети централизованного водоснабжения. Главным элементом такой автономной системы является насос. Однако чтобы получить бесперебойную работу оборудования и оптимальный расход электричества, необходимо устанавливать целые насосные станции с автоматическими контролирующими системами или приобретать обычный агрегат и докупать оборудование, которое будет выполнять автоматическое управление водяным насосом. В нашей статье мы расскажем, что собой представляет эта автоматика, и как её правильно подобрать.

Из чего состоит автоматический блок?

Автоматика для скважины состоит из следующих элементов:

  1. Распределяющее коллекторное устройство. С помощью него удаётся добиться подачи воды в нужные точки водозабора в доме и на участке.
  2. Реле, регулирующее работу запуска и остановки насосного оборудования. Оно позволяет оптимизировать давление в системе. Как правило, реле продаются с настройками производителя, но при необходимости их можно перенастроить под параметры насоса и системы.
  3. Манометр для измерения рабочего давления.
  4. Датчик сухого хода.

Автоматика для насосной станции должна быть дополнена следующими узлами:

  1. Блок для регулировки мощности насосного оборудования. С его помощью можно поддерживать оптимальные условия работы.
  2. Защитная система, состоящая из трёх узлов – датчика работы «на сухую», защиты от перегрева и датчика разрыва напорной магистрали.

Преимущества и недостатки автоматики

Среди плюсов блоков автоматического управления насосным оборудованием можно перечислить следующее:

  • Такие устройства рассчитаны на работу с определёнными типами насосного оборудования, поэтому вам не составит труда подобрать нужное изделие, совместимое с вашим насосом.
  • Поскольку агрегат полностью готов к работе, вам не нужно самостоятельно подыскивать нужные узлы, комплектовать их в один блок и координировать работу.
  • Благодаря автоматике обеспечивается плавный и безопасный запуск насоса, его мощность настраивается под работу в установленном режиме. Вы можете не наблюдать за работой системы, за вас всё выполнит автоматика.

Однако у таких устройств есть и свои минусы, среди которых стоит отметить следующие:

  • Цена готового блока довольно высока. Если подбирать и приобретать все узлы самостоятельно, то вся система обойдётся дешевле.

  • При покупке по отдельности вы можете подобрать оптимальное оборудование для конкретной насосной станции или насоса.
  • Блок автоматики обычно используется в комплексе с гидроаккумулятором, которой вам придётся купить отдельно.
  • При использовании в скважине вибрационного насоса требуется соблюдать определённое входное давление (0,3 атм.), а автоматика рассчитана на другие показатели. Всё дело в том, что вибрационное насосное оборудование не предназначено для работы в условиях большой разницы давлений.

Схемы автоматики

Как правило, используются две схемы автоматического контроля:

  • Первая схема позволяет выполнять контроль по уровню . Этот вариант подходит в том случае, если вода качается в ёмкость или водонапорную башню. Для транспортировки жидкости к точкам водопотребления используются насосные агрегаты второго подъёма. Автоматизированная система запускает реле, которое контролирует уровень. Когда жидкость опускается до установленного нижнего предела уровня, насосное оборудование запускается. В тот момент, когда вода достигает верхнего установленного уровня, насос отключается. Для контроля используются поплавковые выключатели. Для защиты от перелива применяется устройство аварийного слива. По такой схеме можно подключить к системе водоснабжения многоквартирные дома или посёлки. Это надёжная и безопасная система, гарантирующая стабильную работу всего оборудования. Но её использование для водоснабжения одного частного дома нецелесообразно.

  • Вторая схема основана на контроле по давлению . Главный элемент в этом варианте – реле давления. Для осуществления контроля на агрегате устанавливаются параметры предельного верхнего и нижнего давления для запуска и остановки насосного оборудования. Такая схема подходит для систем водоснабжения, которые работают с использованием гидроаккумулятора. Эти мембранные баки позволяют поддерживать оптимальное давление в системе водоснабжения и компенсируют гидроудары.

Вторая схема подходит для обустройства автономной подачи воды в частный дом с гидроаккумулятором. Как правило, предельные показатели давления на реле устанавливаются в диапазоне базовых рабочих характеристик насосного оборудования. Для регулировки используют гайки на большой и малой пружине, которые находятся под крышкой на реле. Как производить настройку этого агрегата, мы рассматривали в наших других статьях.

Выбор реле

Если для водоснабжения своего дома вы выбрали схему контроля давления, то с особой тщательностью стоит подойти к выбору реле. Они делятся на промышленные и бытовые. Их классификация основана на технических характеристиках прибора, его сложности и точности.

Если для блока автоматики вы решили выбрать промышленное реле, то вам могут подойти модели марки Condor модификация FF4 или модель марки Danfoss  модификация KPI. Это более дорогие и точные агрегаты со значительным рабочим ресурсом. Они подключаются через внешний пускатель. В сравнении с бытовыми моделями это более надёжные механизмы.


При выборе для блока автоматики бытовых реле вам стоит обратить внимание на модели марки R Condor модификация MDR или прибор марки Telemecanique модель XMP. Эти изделия не отличаются такой высокой точностью, как промышленные, но стоят гораздо дешевле.

Автоматика защиты от работы «на сухую»

Иногда возникает ситуация, когда насосное оборудование вместо воды втягивает воздух. Такая работа называется сухим ходом. Она может привести к поломке прибора из-за выхода из строя электродвигателя. Ситуация с работой «на сухую» может возникнуть в таких случаях:

  • Если при монтаже погружных насосов динамический уровень воды в скважине или колодце определён неверно.
  • В случае засорения входного патрубка на приборе вода не может всасываться в нужном объёме.
  • Когда в системе используется поверхностный насосный агрегат, может нарушиться герметичность подающего трубопровода.
  • При использовании глубинного насоса такая ситуация может возникнуть из-за значительного уменьшения количества воды или её отсутствия.

Важно: причиной работы «на сухую» в любом случае является нехватка воды. Для решения проблемы нужно правильно выбрать модель погружных и поверхностных насосов, исходя из их производительности. Кроме этого необходимо использовать защитный блок автоматики.

В качестве предохранителей в таком защитном блоке могут использоваться следующие изделия:

  • поплавковый механизм;
  • реле давления, дополненное защитой от работы «на сухую»;
  • пресс-контроль.

Разновидности поплавковых механизмов

Поплавковый выключатель – это наиболее простой механизм защиты от работы «на сухую». Эти устройства используют, если подача жидкости осуществляется из накопительных баков или колодцев. Существуют разные поплавковые блоки защиты, но не все они подходят для насосного оборудования. Для данных агрегатов не подходят поплавковые механизмы, которые рассчитаны на защиту от перелива. Поэтому при выборе стоит учитывать назначение той или иной модели.

Поплавковый защитный блок имеет контакты, которые размыкаются при понижении уровня воды. Агрегат монтируют таким образом, чтобы при срабатывании механизма и отключении насосного оборудования в колодце или накопительном резервуаре ещё оставалось какое-то количество воды. Это позволит предотвратить перегрев электромотора насосного агрегата.

Реле давления с защитой от работы «на сухую»

Эта автоматика для скважинных насосов очень напоминает обычное реле давления, но только дополненное защитной функцией, которая позволяет размыкать контакты при снижении давления ниже установленных показателей. Обычно такое реле продаётся с заводскими настройками, которые нельзя изменить. Как правило, автоматическое отключение насосного оборудования происходит в тот момент, когда давление воды достигает отметки 0,4-0,6 атм. Обычно при таком давлении воды в насосном оборудовании уже не будет.

Стоит отметить, что такой блок автоматики не работает на включение насосной станции, так что запуск агрегата после появления воды владельцу придётся выполнять вручную. Причём система сможет снова функционировать только в том случае, если причина работы «на сухую» устранена. Обычно такие защитные устройства приобретаются для погружных насосов, но они могут работать и с поверхностными агрегатами.

Пресс-контроль

Второе название этого оборудования – реле потока. Это автоматическая система, которая позволяет регулировать работу электронасоса. Такой блок автоматики позволяет выполнять запуск насосного оборудования в момент открывания крана в доме. Как только кран закрывают, реле потока отключает насосный агрегат. Отключение происходит не сразу, а после 15-ти секундной паузы. Это позволяет сократить частоту срабатывания агрегата.

Помимо этого пресс-контроль отключает насос при понижении давления в системе до 1,5-2,5 атм. (показатели могут быть и другими в зависимости от настроек). Данная автоматика больше подходит для поверхностного насосного оборудования, но если погружной насос запускается редко, то такой блок подойдёт и для него.


vodakanazer.ru

При устройстве системы водоснабжения из подземных источников выбор системы автоматики важен так же, как и выбор самого погружного насоса.

Под автоматикой в данном случае подразумевают совокупность командных реле, силовой электрической части и различные виды защит, задача которых – уберечь электродвигатель и сам прибор от выхода из строя. В этой статье мы рассмотрим системы управления насосами. Наиболее широко распространены две основные схемы управления работой насоса: по уровню рабочей среды (воды) в накопительном резервуаре и по давлению в напорном трубопроводе.

Управление насосом: контроль по уровню

Первая схема управления работой насоса применяется при работе устройства на водонапорную башню или для наполнения емкости, откуда вода к потребителю подается уже насосами второго подъема. Внутри емкостей устанавливаются специальные датчики уровня (электроды), которые с помощью реле контроля уровня отслеживают нижний (включение насоса) и верхний (отключение насоса при заполнении резервуара) уровни. Применение в данной схеме поплавковых выключателей вместо электродов менее надежно, что обусловлено их небольшим рабочим ресурсом. Обязательно предусматривается устройство аварийного слива при переполнении резервуара (сигнализации переполнения обычно не применяется). Данная схема характерна для крупных поселковых скважин, когда от одной емкости осуществляется водоснабжение целого дачного поселка, села, деревни.

Главное преимущество, которое достигается при таком подходе, – стабильный режим работы. Гидравлика постоянна: номинальный расход подается на высоту, определяемую глубиной скважины, высотой башни и дополнительно предусматривает еще 1–2 м – на излив. Один цикл соответствует по расходу полному объему башни с учетом расхода текущего водоразбора. Исключена возможность кратковременных пусков-остановов, что продлевает срок эксплуатации оборудования. Достаточно грамотно подобрать электронасос под требуемые параметры, один раз квалифицированно произвести пусконаладку, и стабильная работа системы обеспечена.

Управление насосом: контроль по давлению

По второй схеме  насос управляется командами от реле давления, установленного на трубопроводе. На самом реле настраиваются два параметра: давление включения насоса и давление, при котором он должен отключиться. Данная схема управления насосом характерна для индивидуальных скважин и обычно используется вместе с мембранными баками, предназначенными для поддержания необходимого избыточного давления в сети, компенсации гидравлических ударов и малых расходов. Чрезвычайно важно произвести правильную настройку реле в соответствии с характеристиками устройства и объемом мембранного бака. Чтобы насос не включался слишком часто, заданный предел давлений должен лежать в средней зоне рабочей характеристики. Гистерезис значений выбирается в диапазоне 1,2–2,5 бар с учетом данных о максимально допустимом количестве включений в определенный период времени.

Реле давления, применяющиеся в этой схеме, можно условно разделить на бытовые и промышленные. Первые, реле MDR фирмы Condor, XMP (Telemecanique) и др., имеют мощные контактные группы, способные выдерживать ток до 16 А, но не оборудованы шкалой настройки с указанием регулируемого диапазона давлений. Настройка таких реле производится с помощью манометра. Преимуществами реле данного типа являются их относительная дешевизна и возможность применения в силовых цепях (непосредственно для управления насосом). Недостатками – невысокая точность настройки и небольшой рабочий ресурс – вследствие влияния больших пусковых токов. Промышленные реле,  FF4 фирмы Condor и KPI (Danfoss), отличаются повышенной точностью и надежностью, но имеют слаботочные контакты и требуют организации коммутации через внешний пускатель. Тип реле влияет на выбор дальнейшей электрической схемы и системы автоматики.

При использовании бытовых устройств достаточно напрямую подключить насос через его контактные группы к сети. Простота и дешевизна данного варианта привлекают многих покупателей, однако иных преимуществ это не дает.
лее того, подобная экономия средств влечет за собой дополнительные затраты в процессе эксплуатации на замену преждевременно вышедшего из строя реле (подгорели или окислились контакты). Сам пользователь, поставив новое реле, вряд ли сможет восстановить прежние настройки и проверить режим работы, что, в худшем случае, может привести к отказу устройства. Известная поговорка «скупой платит дважды» здесь не работает: заплатить при поломке насоса придется трижды – за подъем прибора, ремонт и, в третий раз, за опускание его в скважину и ввод в эксплуатацию. Для работы насоса с промышленным реле необходимы промежуточные устройства (различные варианты шкафов управления с устройствами дополнительной защиты или без них).

Защита насоса

Как показывает практика, основными причинами выхода скважинного насоса из строя являются работа при повышенном или пониженном напряжении питания в электрической сети, перегрузка электродвигателя и работа в режиме «сухого» хода, т.е. без воды. Любой европейский производитель указывает в технической документации требования по питающему напряжению (в Европе стандартно это 1×230 или 3×400 В) и допустимые отклонения относительно номинала.

Радикальный способ обеспечить качественное электропитание насоса – это применение стабилизаторов переменного напряжения соответствующей мощности, что затратно. Чаще всего в систему автоматики управления наососм устанавливают реле контроля напряжения. Данная автоматизация устройства отключает насос при падении напряжения и перенапряжении, а также могут контролировать последовательность и асимметрию фаз (для трехфазных двигателей). Наличие в реле временной задержки по включению обеспечивает защиту от частых скачков напряжения в сети.

Защита электродвигателя от перегрузки осуществляется с помощью тепловых токовых реле, отключающих его при достижении установленного значения тока. Очень важно, чтобы диапазон настройки токового реле соответствовал номинальному току насоса.

Защита насоса от «сухого» хода может осуществляться двумя способами: непосредственно – по уровню воды в скважине с помощью датчиков (электродов) или поплавков и косвенно – по значению тока или сдвигу фаз тока и напряжения электродвигателя с помощью специальных реле. В некоторых двигателях, MS 3 насосов SQ фирмы Grundfos, этот элемент защиты уже стандартно встроен. Недостатком косвенной защиты является именно ее «вторичность»: реле срабатывает только тогда, когда проточная часть и подшипники уже остались без воды, смазывающей и охлаждающей их. В случае, если производительность устойства превышает дебет самой скважины, подобная ситуация может возникать несколько раз в сутки, что негативно сказывается на его сроке службы. В этой ситуации настоятельно рекомендуется использовать электродное реле контроля уровня, которое позволяет отключить насос еще до возникновения аварийной ситуации.

В зависимости от конкретной ситуации для управления и защиты скважинным насосом могут использоваться различные комбинации и типы защитных устройств, выпускаемых как самими заводами-изготовителями насосного оборудования, так и другими производителями. Рассмотрим предлагаемые на сегодня на рынке изделия.

Устройства для управления насосом

Условно их можно разделить на три группы: пускозащитные устройства, собранные на базе печатных плат – QA/50B, QA/60C фирмы Maniero, SK-701 компании Wilo и др.; блоки управления на релейной технике – SK 277 (Wilo), «Гидромат» h210-h411 («Гидроланс») и т.п.; системы управления на базе микропроцессорных устройств – SPCU3 (Control) MP204-S (Grundfos), SK-712 (Wilo) или аналогичные.

Устройства на базе печатных плат являются функционально и конструктивно законченными изделиями и требуют подключения внешнего устройства – собственно насоса часто через пускатель и передающие датчики (уровня, реле давления и т.д.). Они отличаются большим набором контролируемых параметров и функций (тепловая токовая защита, защита от скачков напряжения, контроль «сухого» хода с помощью электродов и по нагрузке электродвигателя и т.п.), которые не всегда используют. Благодаря законченности изменить логику работы прибора практически невозможно. В некоторых устройствах отсутствует возможность изменения значений срабатывания по определенным параметрам. В случае выхода платы из строя требуется ее замена целиком, что сопоставимо со стоимостью нового прибора.

Спектр представленных на рынке устройств на релейной технике достаточно широк – от самых простых, SQSK (Grundfos), до шкафов управления несколькими насосами, изготавливаемых непосредственно по требованиям конкретного заказчика. Модуль SQSK представляет собой обычный пускатель в пластиковом корпусе. Его функция – только коммутация реле давления при токе не более 4 А. Практически этот блок защищает больше не сам насос, а реле давления. Отсутствует сигнализация состояния или настроек. Требуется установка внешнего защитного автомата.

Блок управления и защиты Н110 производства компании «Гидроланс» имеет пластиковый водонепроницаемый корпус размерами 310×230×130 мм, с откидывающейся съемной прозрачной крышкой, класс защиты IP65, герметичные кабельные вводы для подключения. В состав модуля входит контактор с настраиваемым реле тепловой токовой защиты, устройство контроля напряжения со встроенным цифровым вольтметром, показывающим значение питающего напряжения, лампы сигнализации режимов работы, защитный автомат для внутренней цепи управления, двухпозиционный выключатель режима «Вкл./Выкл.».

В качестве опции блок может быть оснащен одним или двумя реле контроля уровня RM4LG фирмы Schneider Electric и клеммами для подключения электродов. Аппаратная «начинка» устройства обеспечивает защиту от всех основных опасностей для скважинного насоса: при работе с перегрузкой срабатывает токовая защита; при просадке или скачке напряжения питания реле контроля размыкает цепь управления и не дает насосу включаться, пока напряжение не нормализуется; при восстановлении питания перезапуск производится автоматически. Цифровой вольтметр показывает действующее напряжение, сигнализирует о причине сбоя, что удобно для конечного потребителя.

Преимуществами приборов данного типа, , как следует из комментариев и отзывов,  являются их относительная простота и надежность, возможность быстрой модернизации и переделки для нестандартных применений, в случае выхода из строя какой-то детали меняется только отказавшая деталь.

Устройства управления и защиты скважинных насосов на базе микропроцессорных контроллеров – самые сложные. Они позволяют контролировать такие параметры работы насоса, как величина сопротивления изоляции, температура электродвигателя, фазовая асимметрия и последовательность чередования фаз, защищают насос от повышенного и пониженного напряжения, перегрузки и «сухого» хода, позволяют вести учет времени работы насоса и количества потребляемой электроэнергии. Существует возможность связи и контроля работы насоса через стандартные интерфейсы с модемом или компьютером. Это самые дорогостоящие приборы, и применять их рекомендуется с насосами большой мощности и производительности, когда стоимость возможного ремонта насоса может намного превысить стоимость самой автоматики. Настройка, запуск и ввод в эксплуатацию вышеуказанных устройств без специалистов практически невозможны.

В случае применения в системах управления частотных преобразователей необходимо учитывать минимальную частоту вращения электродвигателя. Эта характеристика указывается в технической документации к насосу и составляет обычно 20–30 % номинала. В случае несоблюдения данного требования существует большая вероятность, что произойдет выход из строя упорного подшипника электродвигателя насоса.

Кроме всего вышесказанного, отдельное внимание необходимо уделить классу выбираемой системы управления по пыле и влагозащищенности в зависимости от места установки (см. ГОСТ Р 51321.1-2000 «Устройства комплектные низковольтные распределения и управления»).

«АКВА-ТЕРМ» № 3 (37) 2007

Больше о способах управлять этими устройствами читайте на нашем сайте.

www.forumhouse.ru

1 Особенности и назначение

Блок автоматического управления играет огромную роль в деле обустройства всей системы водоснабжения любого частного дома. Без него людям пришлось бы тратить несравнимо больше времени на совершенно элементарные вещи.

Стоит понимать, что скважинный насос – это всего лишь устройство, что способно выкачивать жидкость из источников. Ни на что большее он не способен. Система водоснабжения тоже сложностью не отличается. Она состоит из труб, переходников и распределителей, которые просто доводят воду из скважины до конечного потребителя.

Однако для обустройства нормального функционирования системы водоснабжения необходимо установить автоматический блок управления насоса. С его помощью можно будет настроить работу устройства так, чтобы практически полностью исключить из этой схемы присутствие человека.

В противном случае вам придется ухищряться другими, более сложными и трудоемкими методами. Можно, конечно, не использовать автоматические приборы, а постараться оборудовать крупные накопительные баки или другие емкости для забора и распределения жидкости. Но здесь стоит учесть несколько нюансов.

Помимо наличия воды в трубопроводе, для безопасного и комфортного его эксплуатирования нужно обеспечить еще и достаточный уровень давления. При наличии нормального давления вода будет течь из крана с оптимальным напором. Если же давление слишком слабое, то это сразу провоцирует множество проблем.

Без наличия систем управления обычный накопительный бак, пусть даже и очень большой, все же будет требовать огромного количества внимания человека. Вам придется постоянно запускать насос вручную, подкачивать жидкость, контролировать ее уровень и т.д.

Если же вмонтировать на насосную станцию небольшой блок управления, то всех этих неудобств можно будет избежать. И стоит заметить, что простейшие автоматические системы для погружных или поверхностных скважинных насосов не отличаются сложностью. Да и цена у них вполне приемлемая.

Современная автоматика для насосов поделена на несколько поколений, но работает она по одному и тому же принципу.

Для полного понимания всей картины мы рассмотрим принцип действия реле давления – простейшего автоматического регулятора работы погружных и поверхностных насосов. Сразу предупреждаем, что блок управления типа реле давления требует также наличия гидроаккумулятора в системе. В противном случае эффективно работать он не сможет.

Гидроаккумулятор – это сравнительно небольшая емкость под воду, которая является составным элементом насосной станции. В гидроаккумуляторе есть резиновая мембрана со сжатым воздухом. При подкачке в него воды, ее масса начинает давить на мембрану и взаимодействовать с ней, что приводит к изменению уровня давления гидроаккумуляторе.

Так как это гидроаккумулятор является исходной точкой системы, а выход из него блокируется обратным клапаном, то давление в нем автоматически распространяется на весь трубопровод. Как только уровень жидкость в баке падает, падает и давление, так как воздушная мембрана постоянно взаимодействует с жидкостью внутри бака.

Именно этот нехитрый прием и позволяет создать блок управления для насосных станций. Являет он собой обычное реле из двух позиции. Каждая позиция настраивается отдельно и является крайней точкой показателей давления.

Так, нижняя позиция уровня давления будет достигнута в тот момент, когда в баке будет критически низкий уровень воды. В этого момент система автоматически запустит работу насоса для того, чтобы выровнять ее уровень.

Работать насос будет до тех пор, пока не будет достигнут верхний предел давления в гидроаккумуляторе, и реле не выключится. По такому принципу этот примитивный блок управления работает практически постоянно.

Более продвинутая автоматика способна обходится без гидроаккумуляторов и имеет множество дополнительных функций. Но принцип действия всегда остается один. Специальные датчики отслеживают уровень давления в трубопроводе, и в случае его понижения или повышения реагируют соответствующим образом.

к меню ↑

2 Виды, отличия и характеристики

Как уже было упомянуто выше, существует довольно много различных разновидностей автоматических систем. Они могут выполнять как частичные функции по обеспечению нормальной деятельности отдельного оборудования, так и полностью контролировать все процессы, а также оптимизировать их по заданным программам.

Также некоторые автоматические переключатели выполняют более конкретные функции, например, защищают устройство от перегрева или работы всухую. Перечислить их все не так просто, но мы все же попытаемся.

Деление будем вести по поколениям. Если следовать по этой шкале, то существует три основных поколения автоматических блоков управления. Причем различаются они не только по сложности или современности, но и по типу выполняемых задач.
к меню ↑

2.1 Первое поколение автоматики

К первому поколению этих устройств относят простейшую автоматику и отдельные приборы. Они не могут организовать полностью автономное функционирование системы водоснабжения, но этого от таких приборов и не требуется.

Читайте также: как работает и для чего используется насосная станция водоснабжения?

К автоматике первого поколения относят:

  • Реле давления;
  • Поплавковые выключатели;
  • Блокираторы сухого хода.

О принципе работы реле давления многое уже было сказано выше. Этот простой блок автоматики удобен его дешевизной и практичностью. Реле редко ломается, легко настраивается и в случае поломки его можно быстро заменить.

Проблема с ним только в том, что помимо реле, придется покупать еще и гидроаккумулятор. Самостоятельно этот блок управления справиться с поставленными задачами не сможет.

Поплавковые выключатели защищают насосы от работы в неестественных условиях. Например, от серьезно обмеления источника, когда уровень воды резко падает и насос оказывается на его дне.

В первую очередь такую автоматику ставят на погружные насосы. Причем имеются в виду как скважинные, так и дренажные модели. Поплавок подсоединен к переключателю, который реагирует на его положение.

Как только уровень воды падает, происходит моментальная реакция, и поплавок автоматически отключает устройство. Стоит заметить, что этот простой механизм очень серьезно помогает человеку и предохраняет насос от поломок.

Блокираторы сухого хода тоже являются примитивной автоматикой, но все их задачи заключаются в автоматическом отключении устройства, если в его камере не была обнаружена жидкость. Как правило, эти детали чаще используются в поверхностных моделях скважинных насосов.
к меню ↑

2.2 Второе поколение автоматики

Блок управления второго поколения – это уже куда более серьезный механизм. Подразумевается использование электронного прибора с несколькими датчиками. Эти датчики монтируются непосредственно в трубопроводе, на насосе и еще в нескольких местах.

Вся информация с датчиков передается на микросхему, которая и контролирует все процессы, что связаны с обеспечением работы системы водоснабжения.

Электронный блок удобен его практичностью и большим количеством функций. Для его нормального функционирования уже не требуется покупать гидроаккумулятор, так как автоматика реагирует на изменения давления в системе в режиме реального времени. Как только где-то включается кран, датчик тут же реагирует падение давления.

При понижении его до определенного уровня он сразу же подает команду насосу, а тот подкачивает воду до тех пор, пока кран не будет закрыт и давление в системе не нормализуется.

Как видим, принцип действия во многом схож с принципом работы реле давления, но здесь уже мы избавляемся от лишнего звена в системе и оптимизируем работу всех ее элементов.

Плюс к этому электронные блоки часто снабжаются дополнительными функциями:

  • Контроля температуры;
  • Аварийного отключения;
  • Блокирования сухого хода;
  • Контроля уровня жидкости.

И это далеко не все их особенности. Из минусов таких устройств можно отметить их большую склонность к появлению поломок, необходимость тонкой настройки и повышенную цену.
к меню ↑

2.3 Третье поколение автоматики

К блокам управления последнего поколения относятся действительно мощные и надежные системы. Стоят они очень дорого, но свои деньги отрабатывают. По сути — это все та же электронная автоматика, но с расширенным количеством функции.

Одной из главных считается возможность тонкого контроля двигателя насоса. Дело в том, что практически любой бытовой насос снабжается нерегулируемым движком. Вернее, регулировать его можно, но не своими руками. Работает он в одном режиме и с одной скоростью. В большинстве случаев этого вполне достаточно, но далеко не всегда.

Стоит понимать, что очень часто от движка насоса не требуется столь больших усилий для подкачки жидкости. Например, если кто-то в ванной просто открыл кран на несколько секунд, то стандартная электронная автоматика тут же запустит насос в полную мощность. Хотя, по большому счету, таких усилий от него не требовалось.

А ведь насос во время работы использует достаточно много электричества и расходует свой ресурс. Решить эту проблему можно, если установить рассматриваемые блоки управления.

Автоматика третьего уровня не только запускает насосное оборудование в нужный момент, она также регулирует уровень напряжения электричества, что подается на его двигатель.

Таким образом, вам удастся лучше контролировать работу насоса, уменьшить износ его двигателя и существенно сократить расходы на электроэнергию.

Также автоматика обладает всеми известными функциями прямого и аварийного контроля, отлично защищает устройство от перепадов напряжения и других подобных неприятностей.

Плюс к этому ее можно программировать по нескольким алгоритмам работы, что тоже очень полезно. Особенно если у вас нестандартная система водоснабжения со своими нюансами.
к меню ↑

2.4 Особенности подключения автоматики для насосов

Подключать блоки автоматического управления совсем не сложно. Однако и здесь есть несколько нюансов. Если говорить о приборах первого поколения, то монтировать их нужно редко. Как правило, монтаж необходим только для реле давления, так как его докупают отдельно.

Поплавковые выключатели и блокираторы сухого хода чаще всего встраивают еще на этапе сборки насоса. В некоторых случаях их нужно будет подключить перед погружением образца в скважину. Но процесс подключения здесь будет заключаться только в соединении нескольких клем и их герметизации.

Реле давления монтируется на гидроаккумулятор. Его нужно уже предварительно настроить путем вращения большой и малой гаек. Первая отвечает за верхний предел давления, вторая за разницу давлений.

Этапы подключения:

  1. Собираем всю систему, устанавливаем гидроаккумулятор.
  2. Крепим на него реле давления.
  3. Подсоединяем все элементы.
  4. Подключаем устройство к электричеству, если в этом есть необходимость.
  5. Настраиваем верхнюю позицию реле.
  6. Настраиваем разницу между верхней и нижней позицией.
  7. Тестируем работу системы.
  8. При необходимости перенастраиваем некоторые положения.

Электронные блоки управления самостоятельно ставить не рекомендуется. Они слишком сложны, нуждаются в подключении множества датчиков, тонкой настройке, да и стоят очень прилично. Лучше доверьте эту работу профессионалу.
к меню ↑

byreniepro.ru

Оборудование 1 поколения

Оно устанавливается довольно быстро, поскольку состоит всего из трех элементов:

  • 1 эл. — блокиратор сухого хода — защищает мотор от перегревания, так как при перекачивании воды жидкость служит охлаждающим агентом для мотора, вырабатывающего энергию, и работа всухую приводит к быстрому перегреву и поломке глубинного насоса;
  • 2 эл. — гидроаккумулятор — работает как накопитель жидкости и является незаменимым элементом цепи;
  • 3 эл. — реле давления воды для насоса имеет встроенный манометр, с помощью которого и настраивают параметры срабатывания контактов.

Работает оборудование 1 поколения просто: когда начинается процесс расходования воды, снижается давление в гидроаккумуляторе. При снижении данного показателя до нижней грани реле передает сигнал двигателю на запуск закачивания, а при увеличении давления до верхней грани реле автоматически отключает скважинный насос.

Благодаря наличию гидроаккумулятора всегда остается определенный запас воды — это удобно при отключении электроэнергии.

Среди оборудования данной категории стоит выделить продукцию «Джилекс», в частности «Джилекс Краб». Оборудование «Джилекс» представляет собой не отдельные элементы системы, а цельный блок со встроенным гидроаккумулятором. Благодаря этому монтаж «Джилекс» становится еще проще — комплекс за несколько минут устанавливается на насосы для скважин.
Помимо «Джилекс» хорошо зарекомендовали себя такие системы как «Водолей» и «Акваробот Турбипресс».

Оборудование 2 поколения

Такой автоматический насос для воды является более современным и компактным: он включает в себя собственно блок управления скважинным насосом и набор датчиков, расположенных внутри трубопровода. Оборудование 2 поколения работает без гидроаккумулятора. Правда, чтобы его подключить, требуются хотя бы минимальные знания электротехники.

В блоке управления погружным насосом реализована электронная навигация. Он принимает сигналы датчиков, что позволяет осуществлять управление электронасосами практически без личного участия. Данное оборудование состоит из двух элементов:

  • 1 эл. — электронный блок автоматики погружного насоса;
  • 2 эл. — датчики системы.

Поскольку гидроаккумулятора в системе нет, вода накапливается непосредственно в трубопроводе. При снижении давления установленный в нем датчик подает сигнал блоку управления, который запускает автоматический насос для воды, что, при помощи вибрационных движений, осуществляет забор воды. Когда напор доходит до нужной отметки, помпа приостанавливает свою работу.

Работа оборудования как 1, так и 2 поколения базируется на напоре воды. Но за счет электронного управления оборудование для глубинного водопровода данной категории имеет более высокую стоимость.

Оборудование 3 поколения

Наиболее современной и, соответственно, наиболее эффективной является автоматика для погружного насоса именно этого класса. Схема работы данного оборудования для скважины принципиально отличается от работы техники предшествующих поколений: в отличие от них, забирающих воду в колодце всегда на максимальной мощности двигателя, новейшее оснащение имеет более тонкие настройки. Датчики реагируют на количество забранной холодной воды из накопленного объема и на основании полученных данных регулируют мощность работы двигателя. Благодаря этому он полностью защищен от основной массы поломок, таких как перегрев от работы всухую либо сгорание обмоток в случае перепада напряжения.

Также особенностью данной системы, обслуживающей погружные насосы, является частотное преобразование тока: двигатель начинает и завершает работу плавно, что увеличивает срок эксплуатации техники.

Управляющий блок четко регулирует мощность работы, в связи с чем погружные насосы с автоматикой 3 поколения заметно экономят не только ресурсы двигателя, но и расход электроэнергии. Разумеется, стоимость такого погружного насоса с автоматикой выше, чем у предшественников, но окупаемость лучше.

 Для подключения такого оборудования понадобятся хорошие знания в области электротехники, но если в своих силах есть сомнения — лучше пригласить специалиста.

На каком блоке автоматики для погружного насоса остановить свой выбор — это зависит от личных предпочтений, а также от финансовых возможностей. И, напротив, совершенно не имеет значения, насколько глубокий канал используется в скважине. Выбор велик: от простейших механических систем до сложных – «умных» электронных.

Советуем почитать: Скважинный адаптер

oburenie.ru


otoplenie.site

Автоматика для погружного насоса. С гидробаком и без него!

Загрузка...

Пробурив скважину на воду на дачном участке, обычно, приступают к ее обустройству, ведь воду нужно поднять с глубины и подать в дом. Но мало просто подвести ее, нужно собрать систему автоматического водоснабжения и правильно ее настроить. От настройки зависит ее срок службы, а также ресурс глубинного насоса. Возможно, вы не знали, но зачастую скважинный насос выходит из строя по причине расстроенной автоматики.

Всеми установками и настройками занимаются специалисты из буровой организации и вам, как обычному дачнику, не обязательно тратить время на это. Но если вам интересно знать, как работает автоматика для скважины с погружным насосом, нужен ли гидроаккумулятор, какие причины отказов системы и прочее, то сейчас мы все расскажем.

Автоматика для насоса с гидроаккумулятором

Наиболее часто встречающийся вариант автоматики насоса именно с гидроаккумулятором потому, как не требует больших финансовых затрат и полностью решает вопрос с водоснабжением. Гидроаккумуляторный бак представляет собой емкость, внутри которого резиновая мембрана, этот бак ставят в кессоне или в доме.
Схема автоматики для скважины с гидроаккумулятором выглядит так: насос качает воду из скважины в гидробак, тем самым растягивает мембрану, пока не вырастет давление до заданной величины, затем реле давления размыкает контакты и насос отключается. Далее, пошел водоразбор, давление в системе начинает падать, но насос выключен. Как только давление упало ниже заданного уровня, реле давления замыкает контакты и насос начинает снова качать воду.
И так до бесконечности.

  • Дешевле.
  • Проще.
  • Нужно место для гидроаккумуляторного бака.

Мембранный бак 100 л или 50 литров

Наиболее популярный объем гидробака это 100 литров, но есть и более компактные — 50 л. Часть дачников отказывается ставить 100 литровый гидроаккумуляторный бак потому, что 50 литров кажется достаточным объемом. Давайте узнаем, чем лучше мембранный бак на 100 литров:


  • Так как в баке установлена резиновая мембрана, в которой и содержится вода, а за мембраной воздух, то полезный объем бака максимум 70%.
  • Из этих 70% бак не может выдать всю воду, ибо ему нужно поддерживать давление в системе. Он позволит упасть давлению, например, на 1 атм., а это может быть около 30 литров.
  • Чем больше объем гидроаккумуляторного бака, тем реже будет включаться погружной насос для докачки воды, а значит, ваш насос дольше прослужит.

Автоматика для насоса без гидроаккумулятора

Можно построить автоматику без гидроаккумулятора, но для этого вам нужен погружной насос с частотным преобразователем. В таких случаях все равно ставят маленький бачок литров на 5, чтобы вода шла сразу после открытия крана потому, как у насоса имеются задержки при включении, пусть даже секундные.
Обычный глубинный насос может быть либо включен, либо выключен, в то время как насос с частотным преобразователем умеет подстраиваться под режим текущего водопотребления и выдавать больше или меньше воды. Открыв кран, насос включится, и будет качать воду, открыв 2 крана, будет сильней качать и так далее, пока не достигнет максимума своих возможностей.
Ярким примером такого насоса является Grundfos SQE, а также трехфазные насосы, к которым можно купить блок управления с частотным преобразователем.

  • Не нужно ставить гидроаккумуляторный бак.
  • Цена насоса с частотным преобразователем существенно выше.

Автоматизация при низком дебите скважины

Иногда встречаются скважины, дебит которых не способен обеспечить дом водой и чтобы сделать обустройство в этой ситуации, нужно установить, где-нибудь в подвале, большую емкость для воды. В таком случае система автоматического водоснабжения будет работать не по давлению, а по уровню.
Схема ее работы выглядит так: скважинный насос качает воду в емкость, а в ней поплавок, когда поплавок поднимется до установленного уровня, он замкнет контакты, подаст сигнал на блок управления, который выключит насос.
Тоже самое и в обратную сторону: уровень воды упал до установленного значения, идет сигнал на блок управления и глубинный насос включается. Все просто.

Вместо поплавка могут использоваться нижний и верхний электроды. Как только вода затопит верхний электрод, он подает сигнал на блок управления, который отключит погружной насос. Тоже самое и в обратную сторону: упал уровень ниже второго электрода, блок управления включает скважинный насос.
Качать воду из емкости в систему будет второй насос.

Ресивер для скважины

Наверное, худшим решением будет использование емкости с водой где-то на чердаке, в виде своеобразного ресивера. Он будет стоять на высоте 3 метра от крана, и давление воды будет всего 0.3 атм. Никакая техника работать не будет, и нормально пользоваться водой у вас не получиться. Чтобы давление было в порядке, нужно ставить водонапорную башню Рожновского на высоту 20-30 метров. Естественно, на дачном участке Московской области это нереализуемо и в этом нет никакой необходимости.

Причины отказов автоматики скважины

Автоматику нужно всегда настраивать и контролировать потому, что замембранное давление в гидроаккумуляторном баке со временем стравливается, через микро-щели, через что угодно, но давление неизбежно упадет. Затем, начинается частое включение погружного насоса с гидроаккумулятором или что-либо еще.
Буровая компания прописывает пункт о необходимости периодического обслуживания системы. Но так как это стоит денег, то никто ничего не обслуживает, и эксплуатируют, пока не появятся проблемы или не сгорит насос.
Из-за расстройства системы, насос может включаться не вовремя. Например, из бака успела выйти вся вода, а погружной насос еще даже не включился, тут вода и перестала идти. Потом насос включается и заново наполняет бак, в это время все работает нормально, пока опять из бака вода полностью не сольется, и так по кругу. Вот почему вода из скважины идет рывками. Еще одной причиной рывков воды является неправильно подобранный насос, производительность которого чуть больше, чем дебит скважины.
Также, через какое-то время, выгорают контакты на реле давления вследствие постоянных переключений и в один момент оно просто не включится. Проблема разрешается путем замены реле давления на такое же новое.
Если автоматика с блоком управления, то здесь причин множество и без специалистов из сервисного центра лучше этим не заниматься.

Вас заинтересует:

Поделитесь статьей с друзьями:


mezozoi.ru
