Байпасы для отопления – Байпас в системе отопления что это такое

Содержание

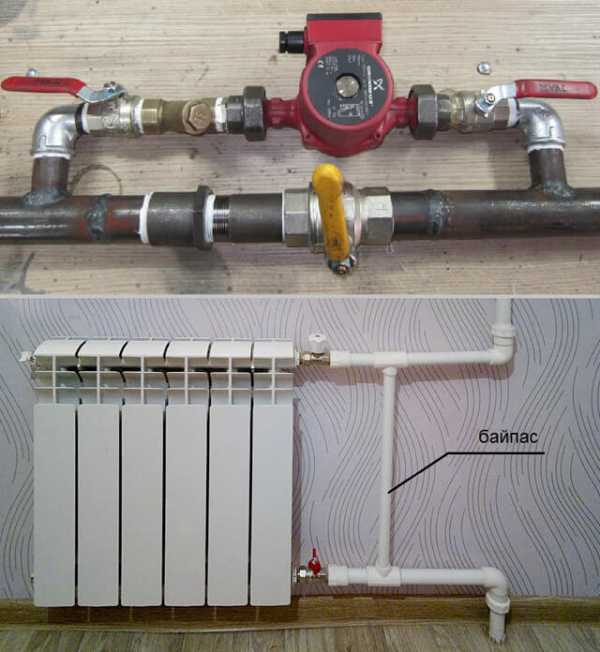

Зачем байпас в системе отопления и как он работает

Байпас и необходимость его монтажа при организации однотрубной или двухтрубной систем отопления обусловлены улучшением качества обогрева помещений в частном доме или квартире многоэтажки. Для чего нужен байпас: это металлическая или пластиковая труба в виде перемычки, обходящая тот или иной отопительный прибор. Сама установка байпаса создает варианты по перенаправлению теплоносителя в обход заменяемых или ремонтируемых устройств без отключения отопления в доме. Перемычка из отрезка трубы для перенаправления жидкости в обход конструируется неуправляемым (открытым), с клапаном, или автоматическим.

Устройство может обслуживать разные механизмы — насос системы отопления, манометр, радиатор, коллектор, трубопровод «теплый пол», и т.д. Особенно важен обход для бесперебойной работы насоса – при правильном уклоне труб принцип работы естественной циркуляции на время заменит ремонтируемый насос, и отопление не будет отключено. Важно обвязать трубной перемычкой радиаторы, особенно в однотрубной схеме, а при включении в схему клапанов перепускных байпасный вентиль просто необходим. И последнее применение устройства – работа в коллекторном узле двухтрубных схем при смешении подачи и обратки на входе или выходе в котел.

Перемычка может устанавливаться в трубопроводах металлопластиковых, полипропиленовых, стальных, чугунных, латунных или медных. Устройство можно купить или сделать своими руками, но металлические стальные трубы использовать нежелательно, так как они ржавеют и засоряют теплоноситель. Оптимальный вариант – отопление и байпас из полипропилена: схема такого трубопровода будет работать надежно и долго.

Для чего нужен байпас и как он работает

Однотрубная схема разводки отопления до сих пор имеет спрос в индивидуальном строительстве, но и в старых многоэтажных домах такое решение применялось часто, поэтому установка обходной трубы считалась вариантом не обсуждаемым и необходимым.

Целевое назначение:

  1. Обеспечение бесперебойной работы отдельных узлов системы отопления без отключения тепла. Ремонт или замена механизмов, оборудования и отдельных элементов в системе отопления облегчается тем, что входные и выходные запорные вентили (подача и обратка) теплоносителя перекрываются, а рабочая жидкость перенаправляется по перемычке-трубе, в результате чего можно беспроблемно демонтировать сломанный узел или отремонтировать его. Вот зачем нужен байпас в системе отопления, но это не единственное предназначение байпаса;
  2. Функционирование однотрубной отопительной системы можно усовершенствовать, так как она имеет существенный недостаток: температура от нагретого теплоносителя неравномерно распределяется по радиаторам из-за последовательной схемы их подключения. Таким образом, в самом последнем радиаторе температура всегда будет самой низкой. Для получения одинаковой температуры на всех батареях устанавливают байпас перед каждым обогревательным прибором – радиатором, батареей или регистром. Здесь назначение байпаса состоит в том, что некоторый объем носителя направляется в обход секций радиаторов, и горячим попадает даже в самую дальнюю батарею. При этом диаметр трубной перемычки в однотрубной системе отопления должен быть равным или меньше диаметра труб основной схемы;
  3. Поддерживать работу систем отопления при аварийном отключения электричества, так как циркуляционный насос не функционирует, а наличие обвода сделает передвижение теплоносителя бесперебойным.

Важно: Домовладельцы часто задаются вопросом, а нужен ли байпас в двухтрубной системе духтрубной отопления? При такой схеме движения рабочей жидкости байпас после закрывания вентиля будет перенаправлять теплоноситель на те участки, которые больше других теряют тепло.

Классификация устройств

Байпасы разделяются по типу запорной арматуры и по функциональному назначению. По разновидностям запорных устройств в схеме разных систем отопления обводы бывают:

  1. Включение в систему с запорным вентилем, который вручную открывается или закрывается в нужный момент. Вентиль, который может быть трехходовым или шаровым, рекомендуется врезать по центру трубы;
  2. Перемычка с клапаном – автоматическое устройство, работающее автономно и не требующее постороннего вмешательства. Автоматический отопительный клапан — это резиновый или силиконовый непотопляемый шар. Такой байпасный клапан работает только совместно с насосом: при включении электродвигателя клапан под давлением рабочей жидкости открывается, при выключении насоса – закрывается, останавливая перемещение теплоносителя.

Важно: чтобы установить байпас с автоматическим клапаном в систему отопления полипропиленовых труб, необходимо следить за происхождением рабочей жидкости: она должна быть абсолютно чистой, без накипи, мусора, ржавчины, и т.д. Любые твердые частицы могут деформировать шар, и клапан будет пропускать жидкость.

По функциональному предназначению байпасы классифицируются, как:

  1. Радиаторная перемычка, расположенная на входе в радиатор для планового или аварийного отключения прибора без остановки отопления;
  2. Байпас насосный: устанавливается одновременно с насосом для отключения или изменения режима его функционирования. Если обводная труба установлена правильно, то выход насоса из строя невозможен;

Установка байпаса – условия и способы

Чтобы установить обходную трубу байпаса в систему отопления полипропиленовых труб правильно, соблюдайте следующие рекомендации:

  1. Диаметр обходной трубы берется меньшим, чем диаметр трубопровода;
  2. Перемычка должна располагаться как можно дальше от основного стояка и как можно ближе к обслуживаемому устройству;
  3. Байпас монтируется в горизонтальном положении во избежание появления воздушных пробок;
  4. Устанавливать байпасный отрезок трубы можно только после слива теплоносителя.

Первый способ монтажа перемычки для радиатора – сварной. Включение полипропилена в систему отопления обеспечивает максимальную надежность схемы, но стальные трубы тоже можно использовать, правда, с меньшей эффективностью. ПВХ или металлические трубы для байпаса сверлятся в нужном месте, в отверстие вставляется труба перемычки, стык обваривается. В месте былого подключения радиатора устанавливается шаровый кран. Последний этап – установка радиатора на новое место, фиксация прибора и подключение его к отоплению.

Второй способ — муфтовый. Радиатор также демонтируется, перемычка крепится на месте при помощи заводских муфт, на краях байпаса врезается запорная арматура. Точно так же радиатор крепится и подключается в схему на новом месте.

Байпас в системе «теплый пол»

О том, как правильно установить байпас в схему «теплый пол», нужно рассказать более подробно, так как температура теплоносителя при таком решении не должна быть более 45 °С. Монтаж теплого пола предусматривает установку коллектора, а обводная перемычка на нем выполняет роль обходного отрезка отопительной трассы и узла смешения.

Смесительный узел в коллекторе – это трехходовой клапан с термодатчиком. Клапан делит поток теплоносителя на две части, одну из которых он направляет в трубы устройства «теплый пол», а вторую – через параллельную магистраль. При этом происходит смешение подачи и обратки, после чего рабочая жидкость поступает обратно рубашку котла.

Перед тем, как сделать байпас по малому контуру, нужно понимать, что перемычка через трехходовой клапан будет соединять подачу и обратку, то есть, коллектор должен быть обязательно включен в схему теплых полов. Работает байпас в такой схеме следующим образом: после запуска котла трехходовой перекрывает поступление холодной рабочей жидкости из теплотрассы в теплогенератор.

После того, как теплоноситель нагреется до заданной температуры (45-50°С), автоматический клапан откроется и пропустит некоторое количество горячего теплоносителя в трубу обратки. Такой прием позволяет избежать накопление конденсата в камере горения и на поверхности рубашки котла.

Металлический или ПВХ отрезок обводной трубы необходим в любой схеме отопления, так как его использование представляет собой экономичный вариант распределения тепла с высоким КПД при экономии твердого, газового, жидкого или электрического энергоносителя. Проще говоря, объем теплоносителя, который подается на радиаторы и другие приборы и устройства, при установке байпаса сокращается, не нарушая нормы расчета теплоотдачи как отдельных элементов системы, так и всей конструкции.

gidpotrubam.ru

как правильно сделать байпас с обратным клапаном для циркуляционного насоса, монтаж

Содержание:

В современном строительстве при обустройстве отопительных систем обязательно используется байпас. Данный элемент существенно упрощает обслуживание и ремонт любых элементов системы отопления, а также оказывает положительное влияние на эффективность и экономичность отопления. В данной статье речь пойдет о том, как правильно установить байпас в системе отопления.


Устройство байпаса

Байпас – это обводная часть трубопровода, которая обеспечивает продвижение теплоносителя по траектории, минующей определенный участок магистрали. Один край обвода подключается к подающему патрубку, а второй – к обратному. На байпасе обычно устанавливаются различные элементы отопительной системы, например, насосы.

В точке соединения байпаса и входного патрубка устройства, которое необходимо обойти, монтируется запорная арматура. Ее наличие дает возможность направить ток жидкости параллельно самому прибору и регулировать интенсивность подачи теплоносителя. На обратном патрубке тоже устанавливается кран, который позволяет исключить участок трубопровода из системы без необходимости ее остановки.

Виды байпасов для отопления

При монтаже байпаса запорная арматура устанавливается не только на патрубках подключаемого устройства, но и на самом байпасе. Тип используемой арматуры позволяет классифицировать несколько видов байпасов, каждый из которых подходит для определенных условий эксплуатации.

Существуют следующие виды байпасов:

  • Нерегулируемые;
  • С ручным управлением;
  • Автоматические.


Характеристики устройств с разным типом запорной арматуры имеют существенные отличия, поэтому перед тем, как установить байпас в систему отопления, нужно внимательно рассмотреть каждую разновидность.

Нерегулируемый байпас

Устройство нерегулируемых байпасов представляет собой простую трубу, не имеющую какого-либо оборудования. Труба постоянно находится в открытом состоянии, и жидкость по ней перемещается произвольно, то есть, возможность влиять на интенсивность тока воды отсутствует. Нерегулируемые обводные трубы чаще всего используются для подключения отопительных приборов.

Проектируя отопительную систему, нужно обязательно учитывать тот факт, что вода всегда двигается в первую очередь по тем участкам, где величина гидравлического сопротивления минимальна. В случае с байпасом это означает, что внутренний диаметр его вертикального участка должен быть меньше внутреннего сечения магистрального трубопровода. Если это требование не будет соблюдаться, то теплоноситель попросту будет тяготеть к байпасу.


При проектировании горизонтальной разводки отопления работают другие правила, которые нужно учитывать перед тем, как сделать байпас в систему отопления. Разогретый теплоноситель имеет пониженный удельный вес и всегда пытается двигаться вверх. Чтобы система могла работать нормально с учетом этого правила, диаметр нижней части байпаса должен совпадать с диаметром магистрали, а сечение патрубка, ведущего к радиатору, должно быть меньше.

Байпасы с ручной регулировкой

Байпасы, которые настраиваются вручную (ручные байпасы), оснащаются шаровыми кранами. Использование шаровых кранов обуславливается тем, что они совершенно не меняют пропускную способность трубопровода при переключении, поскольку гидравлическое сопротивление в системе не меняется. Это качество делает шаровый кран оптимальным вариантом для байпаса.


Запорная арматура такого типа позволяет регулировать объем жидкости, который проходит через обводящий участок. При закрытом кране теплоноситель в полном объеме двигается по основной магистрали. Эксплуатация шаровых кранов имеет один важный нюанс – их нужно регулярно поворачивать, даже если необходимость настройки системы отсутствует. Это связано с тем, что при длительном застое краны могут намертво прикипеть, и их придется менять. Иногда также устанавливают клапан подпитки системы отопления, который играет немалую роль.

Ручные байпасы в отопительных системах могут использоваться несколькими способами. Чаще всего их используют для подключения батарей к однотрубной магистрали, а также для обвязки циркуляционных насосов.

Автоматические байпасы

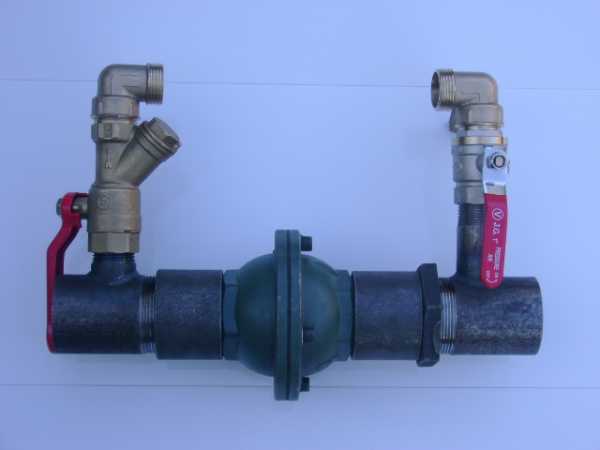

Байпасы с автоматической регулировкой обычно монтируются в обвязке насоса, установленного в системе с естественной циркуляцией теплоносителя. Подобные отопительные системы могут работать и самостоятельно, но благодаря насосу увеличивается скорость перемещения жидкости по контуру, что позволяет снизить тепловые потери и повысить эффективность отопления.

Наличие автоматического байпаса в обвязке насоса позволяет системе самостоятельно регулировать свою работу, т.е. вмешательство человека не требуется. Когда насос работает, теплоноситель проходит сквозь него, а обвод в это время перекрыт. При остановке насоса байпас открывается, и жидкость перемещается уже в нем, в то время как неподвижная крыльчатка насоса перекрывает ток теплоносителя.

Байпасы автоматического типа делятся на две разновидности:

  • Клапанные;
  • Инжекционные.

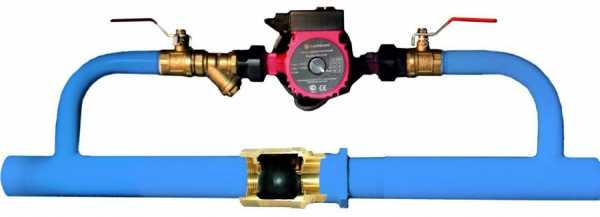

В конструкции первого типа устройств присутствует обратный шаровый клапан. Гидросопротивление клапана минимально, поэтому жидкость легко перемещается самостоятельно. Когда насос включен, теплоноситель начинает двигаться быстрее, переправляется в магистраль и расходится по двум направлениям.


Дальнейшее движение жидкости осуществляется без каких-либо препятствий, а обратный ток заблокирован клапаном. Принцип работы самого клапана предельно прост – гидравлическое давление со стороны выхода превышает давление на входе, поэтому шар тесно прижимается к седлу конструкции и не дает жидкости двигаться.

Клапанные байпасы довольно удобны и просты, но они очень требовательны к качеству воды, которой заполняется отопительная система. Если в воде содержатся различные примеси, вроде ржавчины или накипи, клапан очень быстро загрязняется и приходит в негодное состояние, вследствие чего его приходится менять.

Инжекционные байпасы – это устройства, по принципу работы аналогичные гидроэлеватору. В главной магистрали устанавливается насосный узел, который подключается к основному контуру при помощи труб меньшего диаметра. При такой схеме оба патрубка заводятся внутрь магистрального трубопровода.

Когда насос запускается, часть жидкости заходит в патрубок и пропускается через аппарат, многократно ускоряясь в процессе. На повышение скорости работает и выходной патрубок, который слегка заужен и визуально напоминает сопло, благодаря которому обеспечивается эффективная перекачка жидкости.


За выходным патрубком создается разрежение, за счет которого теплоноситель начинает высасываться из байпаса. Поток, двигающийся под давлением, тянет за собой всю жидкость, и она с заметным ускорением продолжает движение по основной магистрали. Данный эффект позволяет полностью предотвратить возможность обратного тока жидкости.

Описанная выше технология работает только при включенном насосе. Если же насосное оборудование отключено, то теплоноситель в полном объеме проходит через байпас под воздействием гравитационных сил.

Назначение байпаса

Главная функция любого байпаса заключается в возможности держать систему отопления в рабочем состоянии даже при поломке одного из ее элементов или отключении электроэнергии. Приборы, подключаемые посредством байпаса, без проблем отключаются от системы – для этого нужно лишь перекрыть оба крана, и теплоноситель пойдет по обводу.

Отопление благодаря байпасу может продолжать работу в любом случае, а поврежденные элементы можно ремонтировать, затрачивая на это любое количество времени. Надежность и удобство обслуживания отопительной системы при наличии байпаса многократно повышается.


В автономных отопительных контурах байпас используется для решения следующих задач:

  • Подключение отопительных приборов к однотрубной разводке;
  • Обвязка насосного оборудования;
  • Подключение распределительного коллектора водяного теплого пола;
  • Формирование малого циркуляционного контура при использовании твердотопливного отопительного оборудования.

Методика установки байпаса может разниться в зависимости от его назначения в конкретной отопительной системе.

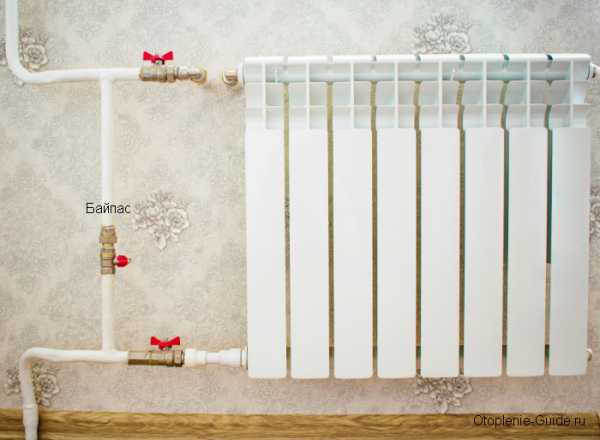

Байпас для радиатора

В однотрубных отопительных системах батареи лучше всего подключать с использованием байпаса. Для двухтрубных контуров и коллекторных разводок обводы не нужны, поскольку все отопительные приборы подключаются параллельно, и в каждый из них поступает теплоноситель одинаковой температуры. Если одна из батарей выходит из строя, то ее всегда можно снять без отключения отопительной системы (разумеется, при наличии отсекающих кранов).


В системах с однотрубной разводкой батареи подключаются последовательно, поэтому теплоноситель в каждом последующем приборе остывает. Результат очевиден – дальние приборы получают гораздо меньше тепла, и ни о каком равномерном распределении тепловой энергии не может быть и речи.

Решить проблему позволяют байпасы. Контуры подачи и обратки соединяются перемычкой, которая обеспечивает независимое движение потоков. Горячий теплоноситель поступает прямо в радиатор, в то время как другая его часть проходит дальше и на выходе смешивается с остывшей водой из одного радиатора. Такая схема позволяет донести гораздо больше тепла до последующих отопительных приборов.

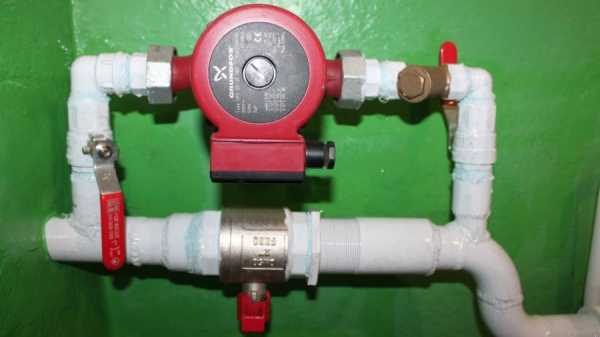

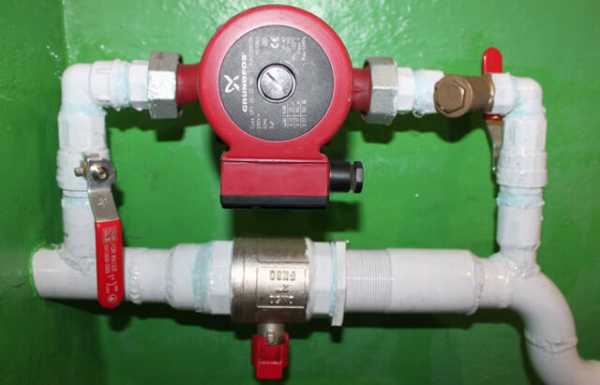

Подключение насоса через байпас

Циркуляционный насос целесообразно подключать через байпас только в тех системах, которые изначально были предназначены для естественной циркуляции, т.е. в них должен быть разгонный коллектор, соблюдены уклоны труб и правильно подобраны их диаметры. Насос в таких системах предназначен не для обеспечения их работы, а для повышения эффективности.

Для систем, которые еще на этапе проектирования были рассчитаны на принудительную циркуляцию, байпас попросту неактуален. Такие системы работают только за счет насоса, поэтому при его отключении циркуляция теплоносителя попросту прекращается. Байпас в данном случае не сможет решить проблему.


При подключении насоса посредством обводной линии появляется возможность противотока в байпасе. Кроме того, формируется замкнутый циркуляционный контур между насосом и самим байпасом. Чтобы такая схема могла нормально функционировать, обходное устройство обязательно должно оборудоваться шаровым краном или обратным клапаном.

Когда насос работает, устройство блокирует ток жидкости по трубе обвода. Клапан делает эту работу автоматически, а кран приходится настраивать вручную. При остановке насоса байпас открывается, что дает возможность теплоносителям из разных контуров смешиваться. Подобная схема неприменима в случае с инжекционными байпасами – они полностью устраняют возможность обратного тока теплоносителя.

Для теплого пола

При обустройстве теплого пола обязательно нужно установить смесительный узел, в котором всегда встраивается обводной трубопровод. Байпас в данном случае будет использоваться для обеспечения нормальной работы теплого пола, и без этого элемента отопление не сможет функционировать.


Все дело в рабочей температуре, которая должна поддерживаться в теплых полах. Теплоноситель в подающем контуре может разогреваться до 80 градусов, но в теплом полу его температура не должна превышать 45 градусов. Доведение жидкости до нужной температуры осуществляется в смесительном узле, который пропускает только нужный объем горячей воды. Весь остальной поток направляется в байпас, где происходит соединение с теплоносителем из обратного контура, и возвращается в котел.

Для систем с твердотопливным котлом

При использовании в сочетании с твердотопливным отопительным оборудованием байпас позволяет сформировать малый циркуляционный контур. Для этого обводная труба устанавливается на подачу, где имеется разогретый до предела теплоноситель, и подключается к трехходовому клапану, расположенному на противоположной стороне конструкции.

Благодаря клапану осуществляется смешивание горячей воды из байпаса и холодной, поступающей из обратного контура. В результате к котлу для последующего цикла нагрева возвращается теплоноситель, температура которого превышает 50 градусов.


Необходимость возврата теплой жидкости в котел обуславливается тем, что в ином случае на металлических стенках топочной камеры будет появляться конденсат, который спровоцирует возникновение коррозии и станет причиной повреждения агрегата. Если же дополнить систему байпасом, то этих проблем можно с легкостью избежать.

Установка байпаса

Включение байпаса в разные типы систем имеет свои нюансы, поэтому перед тем, как сделать байпас на отопление, необходимо в этих моментах разобраться.

Например, при подключении радиаторов через байпас должны соблюдаться следующие правила:

  • Внутреннее сечение обвода должно быть на один шаг меньше, чем диаметр магистральной трубы;
  • Устанавливать байпас нужно на минимальном удалении от радиатора;
  • При использовании в многоквартирных домах байпас нельзя оборудовать краном.

Монтаж байпаса системы отопления может выполняться как при обустройстве новой системы, так и при ремонте уже имеющейся конструкции. В последнем случае перед работой нужно подготовить набор патрубков подходящего диаметра, два тройника и запорная арматура.


Входной патрубок конструкции оснащается одним из следующих устройств:

  • Шаровой кран, который имеет минимальное гидравлическое сопротивление и полностью пропускает поток теплоносителя;
  • Вентиль, позволяющий настраивать интенсивность тока жидкости вручную;
  • Комбинацией шарового крана и автоматического терморегулятора – такое сочетание может настраивать работу системы автоматически.

Выходной патрубок всегда оснащается шаровым или запорным краном. Для соединения отдельных элементов может использовать сварка или резьба. Независимо от типа соединения, оно должно быть герметичным. Перед вводом системы в эксплуатацию нужно проверить ее на предмет герметичности.


Байпас с насосом в системе отопления устанавливаются с учетом следующих пунктов:

  1. Байпас, на который планируется устанавливать насос, обычно представляет собой часть магистрали. Внутренний диаметр байпаса должен быть достаточно большим, чтобы в системе обеспечивалась нормальная естественная циркуляция. Насос монтируется на отдельной трубе, внутреннее сечение которой может быть меньше диаметра магистрального трубопровода.
  2. Чтобы упростить себе работу, лучше всего заранее купить собранный насосный узел с необходимыми параметрами. Установить такую конструкцию очень просто, поскольку на ней уже правильно собраны все элементы, а соединения достаточно надежны.
  3. При самостоятельном монтаже насос должен располагаться таким образом, чтобы ось крыльчатки была горизонтальной. Поверхность с клеммами, к которым подводится питание, должна быть направлена вверх – во-первых, это упростит доступ к контактам, а во-вторых, исключит вероятность попадания жидкости на контакты при нарушении герметичности системы.
  4. Участок с байпасом обязательно оснащается обратным клапаном или шаровым краном, которые предотвращают ток теплоносителя в обратную сторону – это оптимизирует работу системы. Разумеется, перед тем, как установить байпас, нужно приобрести все комплектующие.

Перед тем, как установить байпас с обратным клапаном для циркуляционного насоса, нужно хорошо продумать конструкцию будущей системы и учесть все возможные нюансы.

Заключение

Байпас – это простая конструкция, позволяющая решать широкий спектр задач. Наличие данного элемента в отопительной системе позволяет сделать все ее элементы независимыми друг от друга, что очень полезно при настройке и обслуживании. Знание того, как правильно сделать байпас на отопление, позволит создать надежную и эффективную конструкцию.


teplospec.com

Байпас в системе отопления — зачем нужен, как работает + установка » Аква-Ремонт

Невозможно себя чувствовать комфортно даже в очень красиво оформленном доме, если в нем холодно. Поэтому первоочередной задачей любого домовладельца является устройство эффективной системы отопления. Причем, она должна обеспечивать создание именно приятного микроклимата в помещениях, поскольку ситуация, когда «нечем дышать» от жары не менее неприятна, чем и холод в доме. Способ избежать всех этих отопительных «крайностей» придуман уже очень давно. Инженерами разработано такое простое, но очень практичное устройство, как байпас в системе отопления. Именно с его помощью можно очень точно регулировать подачу теплоносителя в радиаторные батареи, если речь идет о водяной отопительной системе.

Что такое байпас?

Наверное, каждый уважающей себя мастер по монтажу отопительных систем обязательно поясняет клиентам, что такое байпас с точки зрения простого обывателя. А, как известно, повторение – мать учения, поэтому и мы буквально в двух словах охарактеризуем этот важный конструкционный элемент отопительной системы.

Байпас – это перемычка в виде отрезка трубы, которая устанавливается между прямой и обратной проводкой обычного радиатора отопления. Поперечный диаметр байпаса на один калибр должен быть меньше диаметра труб подводки. Как правило, для устройства байпаса используют трубу на полдюйма.

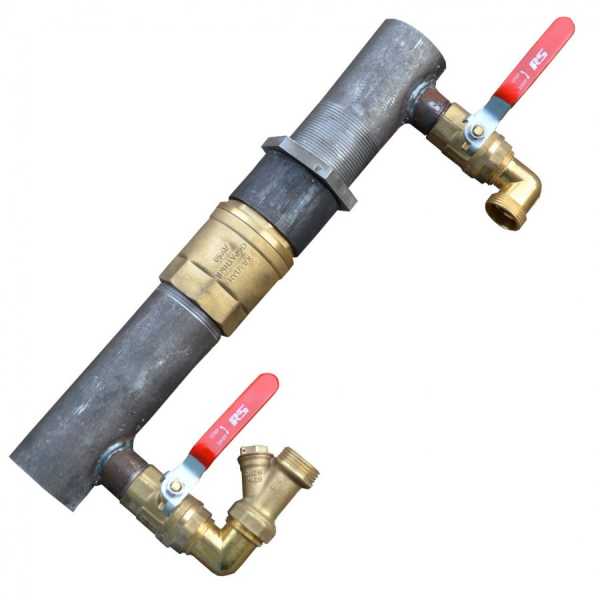

Такой байпас можно купить в любой магазине, причем недорого

Примеры использования байпаса

Пример #1 — регулировка теплоносителя

Функциональным предназначением байпаса является возвращение в стояк избытка теплоносителя из батареи отопление, когда посредством ручного или автоматического терморегулятора изменяется его количество. Другими словами через байпас теплоноситель транспортируется параллельно запорной и регулирующей арматуре. Без наличия этого элемента невозможно производство ремонта батареи, когда отопительная система находится в рабочем состоянии. Также байпас ускоряет процесс наполнения или опорожнения системы.

Вот таким образом байпас может быть внедрен в отопительную систему

Пример #2 — работа системы без электричества

Монтаж байпаса в систему отопления особенно актуален при устройстве современных отопительных систем, подразумевающих использование циркуляционных насосов. Люди, впервые сталкивающиеся с монтажом отопления, часто задают вопрос мастерам или консультантам в магазинах: «Как система будет работать, если пропадет электричество?». Ведь все привыкли, что стандартный напольный котел, эксплуатируемый в былые годы, не был связан с электричеством. А оснащение отопительной системы циркуляционным насосом делает ее энергозависимой.

Вот именно, в таких ситуациях и приходит на выручку байпас. Его роль при этом очень проста – в момент отключения электроэнергии в сети, потребитель должен перекрыть краны подачи теплоносителя на насос и открыть кран на центральной трубе. Кстати, это может произойти в автоматическом режиме, если использован байпас с клапаном. Эти простые манипуляции переводят отопительную систему в режим естественной циркуляции.

Установка приборов на байпасе должна выполняться по направлению к теплоносителю в такой последовательности:

  • фильтр;
  • обратный клапан;
  • циркуляционный насос.

Важно заметить, что введение байпаса в стояк возле циркуляционного насоса должно выполняться с задействованием запорных клапанов. А сам элемент лучше установить горизонтально. В этом случае система будет защищена от скопления воздуха.

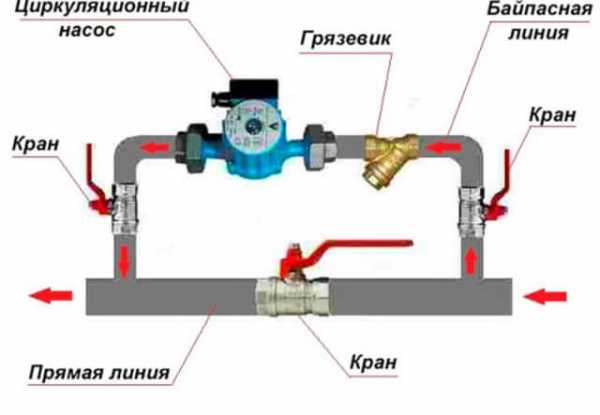

Схематические изображение обводной трубы, вмонтированной в отопление

Пример #3 — реанимация однотрубного отопления

Да, однотрубная система отопления на сегодня является морально устаревшей, но ее еще довольно часто можно встретить в зданиях советской постройки. Причем, бывают такие чудеса, когда подобное отопление функционирует очень эффективно и в квартирах зимой, просто жарко. Исправить ситуацию также поможет установка байпаса. В этой работе в принципе ничего сложного нет, но все же стоит соблюсти некоторые условия:

  • Байпас должен располагаться на максимальном удалении от вертикального участка трубы, то есть как можно ближе к батарее.
  • Обводную трубу можно изготавливать непосредственно на месте монтажа – потребуются труба, тройник и производство сварочных работ. А можно такой элемент приобрести в готовом виде и выполнить монтаж на резьбовых соединениях.
  • Входное отверстие радиатора и байпас должны быть разделены регулировочным вентилем или радиаторным терморегулятором.

Установив такой прибор вы получите банальный «регулятор температуры в доме».

Влияние обводной трубы на энергозатраты

Установка байпас однозначно положительно отразится на сокращении расходов энергоносителя. Если сравнивать работу отопительной системы с задействованием замыкающего участка и обычной проточной, то первая будет характеризоваться уменьшением объема подаваемого в батарею теплоносителя на 30-35%. Это значит, что теплоотдача радиатора уменьшится в пределах 10%.

На практике эти изменения не выглядят кардинальными, если действительно система отличается переизбытком тепла. Кроме того, если типоразмер батарей отопления подобран правильно, то существует определенный запас эффективности, а это те же 10-15%.

Вот и получается, что такая простая, даже примитивная на первый взгляд деталь, как байпас является универсальным инструментом для создания в доме приятной среды обитания, притом, что счета за потребление энергоносителей будут радовать домовладельцев небольшими суммами.

aqua-rmnt.com

Байпас в системе отопления — варианты правильной установки. Обзор основных функций

При наличии в доме системы, осуществляющей индивидуальное водяное отопление, жильцы нередко сталкиваются с необходимостью в установке насосов путем использования системы байпаса.

Часто об этом говорят мастера по монтажу. Именно из за этого никто и не оспаривает такую необходимость. Но при этом все еще возникают вопросы о сущности и нужности данного устройства, которые подлежат тщательному рассмотрению. Итак, разберемся со значением данного термина, попробуем уяснить его функционал и понять, действительно ли нужна для отопления в доме такая система.

Краткое содержимое статьи:

Значение термина

Слово «байпас» является заимствованием и изначально переводится с английского как «обводной путь». Применяется данный термин в тесной связи с гидродинамикой, а именно с проведением с помощью труб жидкой субстанции.

То есть байпас на отопление является своеобразным дополнительным путем для движения тока, при этом он обходит стороной основную магистраль. При этом указанное устройство встречается, помимо отопительной системы, во всех аналогичных системах, использующих трубы для транспортирования. Например, это газовая магистраль, нефтепровод, водопровод и так далее.

Необходимость байпаса

Определимся, зачем нужен байпас. Рассматривать принцип работы такого устройства целесообразнее, используя в качестве примера систему водяного отопления. В упомянутой системе байпас обычно расположен возле батареи отопления.

Выглядит такое устройство, как вертикально расположенная труба, которая представляет собой соединение горячей и отводящей магистрали. Рассмотрим, в чем назначение такого участка.

К примеру, если идет отопительный сезон и вдруг что то случается с батареями. Один из вариантов – течет жидкость. Обычно это подразумевает, что требуются определенные работы – трубы снимают, проводят ремонт либо осуществляют замену. Однако, не всегда можно такие работы провести – если на улице низкая температура. В этом случае наилучшим вариантом будет использование обходного пути, который позволит перенаправлять жидкость при ремонте.

Для работы байпаса требуется выполнение следующих действий. Чтобы перенаправить поток, перекрывают кран, который ведет к радиатору и открывают кран, находящийся на байпасе.

Это приведет к тому, что жидкость пойдет по обходному пути, а не через основную магистраль. Таким образом, отопление в целом отключать не нужно, а батареи меняются и ремонтируются, не мешая работе отопительной системы в целом.

Но это не единственное предназначение обходного пути. Помимо аварийной ситуации, байпас в системе водоснабжения можно использовать в целях регулирования объема воды, которая подводится к радиатору, а также помогает в плане регулирования температуры.

Это все можно осуществлять, прикрывая или открывая запорные краны на подающих трубах. Если прикрывать, то вода движется по трубам не так интенсивно, посредством чего температура труб понижается. Отсеченная часть теплоносителя при этом будет сброшена к основной магистрали. То есть байпас оснащает систему отопления дополнительным обводным путем, а также запорными элементами, позволяющими управлять потоками теплоносителя.

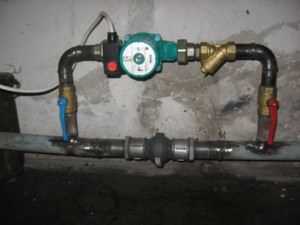

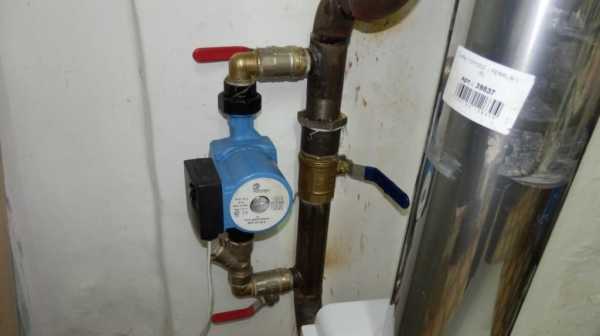

Циркуляционный насос и обводной контур

Врезать в систему отопления циркуляционный насос, как правило, нужно вместе с обводным участком трубы. Установку байпасов можно провести своими руками. Циркуляционный насос нужно устанавливать именно на таком участке. При этом байпас будет представлять собой следующие взаимосвязанные части: фильтр, подкачивающее устройство, запорный кран, который может быть заменен автоматическим клапаном.

При этом вся система должна устанавливаться в трубопровод около участка, соединенного с котлом. При этом требуется установка запорного крана на участке от входа до выхода обводного пути.

Рассмотрим принципы работы отопительной системы с циркуляционным насосом и обходным путем. При включении циркуляционного насоса кран, расположенный на обводной трубе, нужно открыть, так как в этот период жидкость движется как раз таки по обходному пути. При этом требуется закрытие шарового крана, который расположен на основном трубопроводе.

Но если необходимо заменить фильтры либо отремонтировать насос, сначала следует открыть краны на обратке, при этом арматура для запора, которой оснащается байпас, должна быть закрыта. Такой вариант позволяет не останавливать работу отопления, при этом теплоноситель продолжает циркулировать в естественной форме.

Аналогичные действия выполняются и в случает отключения электроэнергии, так как в этом случает работа циркуляционного насоса прекращается. Запорная арматура позволит направить воду в сторону обратки. Следует отметить, что система байпас может иметь обратный клапан, в этом случает достаточно обойтись открытием крана на обратной магистрали.

Как установить систему

Желательно устанавливать байпасы одновременно с установкой системы отопления. Иногда такое устройство требуется установить в уже имеющуюся отопительную систему. Наиболее предпочтительный сезон установки в последнем случае – теплые времена года, так как в такой период отопительную систему не эксплуатируют. Следует помнить, что при проведении монтажных работ из трубопровода жидкость нужно сливать.

Необходимо отметить, что сами работы и сложность их осуществления находятся в прямой зависимости от материалов, из которых изготовлен трубопровод, а также сам отопительный контур. Наиболее простыми будут работы с металлопластиком. А полипропилен или металл требуют использования сварочных устройств. То есть установить своими руками не получится, потребуется помощь специалистов.

Но стоит заметить, что в принципе установку любого обводного пути желательно доверить специалистам, так как это наиболее надежный вариант.

При самостоятельной установке нужно помнить, что в первую очередь внимание уделяется участку обводного пути, который устанавливается параллельно с обраткой. Важно не забыть врезать также запорные краны. Также нужно быть внимательным к сторонам трубы – лучше их не путать.

Итак, байпас – важное и полезное устройство, которое может быть помочь во многих ситуациях, поэтому его установкой лучше не пренебрегать.

Фото системы байпаса


Сохраните статью себе на страницу: Присоединяйтесь к обсуждению: Copyright © 2019 LandshaftDizajn.Ru — портал о ландшафтном дизайне №1

landshaftdizajn.ru

Для чего нужен байпас в системе отопления

Байпас для отопления

Ранее мы уже рассказывали о схемах разводки обогрева. Сегодня мы посветим статью однотрубным контурам, а точнее, важности байпаса для отопления. Будем разбираться, что это такое и для чего он вообще нужен. Мы рассмотрим несколько вариантов установки байпаса в однотрубной системе отопления отдельно, так как в каждом из них предъявляются разные требования. При этом его функции остаются неизменными, что нельзя сказать о расположении в пространстве и относительно другого оборудования, а также его диаметре.

Зачем нужен байпас

Байпас – это обвод, обыкновенный отрезок магистрали, который должен быть установлен в необходимых ключевых точках контура. Сразу стоит отметить, что байпас для отопления применяется только в однотрубных схемах. Отличие однотрубного контура обогрева от двухтрубного заключается в том, что в первом циркуляция теплоносителя осуществляется по одной магистрали. Она начинается от котельной и там же заканчивается, при этом вода проходит через цепь радиаторов, в каждом из которых отдавая часть своего тепла.

Ключевым моментом, который отличает двухтрубную схему, является факт разделения потоков подачи и обратки. Поэтому байпас в двухтрубной системе отопления просто не нужен. В то время как в однотрубном контуре подача и обратка неразделимы и являются единым потоком. Обвод устанавливается в однотрубных контурах, которые могут быть расположены в разных плоскостях:

  • вертикальной;
  • горизонтальной.

Исходя из этого, установка байпаса в системе отопления также отличается. Вертикальные контуры монтируются в зданиях, высота которых более одного этажа. Горизонтальные – в одноэтажных домах и в квартирах. Чтобы понимать принцип работы обвода рассмотрим его действие в разных точках установки. Где же может быть установлен обводной путь:

  • на насосе, который нагнетает поток теплоносителя;
  • на радиаторах.

В обоих случаях обводной путь служит для того, чтобы циркуляция в контуре обогрева не останавливалась даже в случае поломки вышеуказанного оборудования. Для чего нужен байпас в системе отопления? Это резервный канал, по которому теплоноситель продолжает свою циркуляцию по контуру и тем самым предотвращает скачки давления в системе отопления. Давайте рассмотрим принцип действия обвода для каждого из вышеуказанных вариантов установки отдельно.

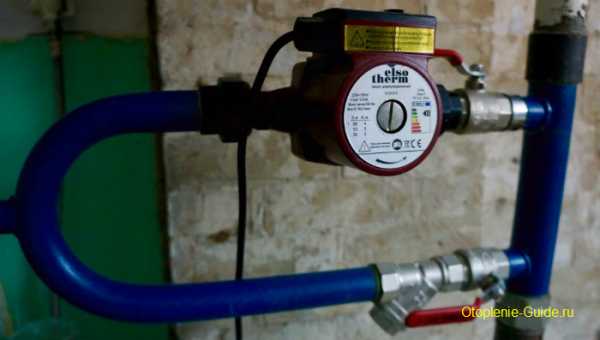

Установка на насосе

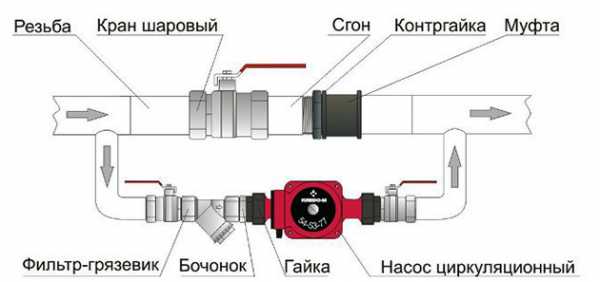

Байпас для циркуляционного насоса с шаровым краном

Для чего нужен байпас в системе отопления на участке, где установлен электрический насос? Точнее будет сказать, что насос устанавливается прямо на нем. Такое практикуется, когда в гравитационный контур, тот в котором циркуляция осуществляется самотеком, ставится электрический нагнетатель. Он увеличивает скорость потока и тем самым КПД контура становится выше. Это связано с тем, что при более высокой скорости теплоноситель доходит до крайнего радиатора с меньшими теплопотерями.

Вариантов установки байпаса для циркуляционного насоса два:

  • на новый контур;
  • на уже имеющийся контур.

Разницы в монтаже нет никакой. На что нужно обратить внимание, так это на наличие запорной арматуры на центральной магистрали между патрубками обвода. Это нужно для того чтобы теплоноситель проходил через байпас для циркуляционного насоса, а также чтобы не создавался обратный поток.

Обязательно нужно устанавливать именно шаровой кран, а не обратный клапан, как делают некоторые сантехники.

Чтобы понять почему, рассмотрим поэтапно, как это работает:

  • когда работает насос, то он придает теплоносителю ускорение;
  • вода из обвода попадает в магистраль и начинает двигаться в обоих направлениях;
  • в одну сторону (нужную) она уходит беспрепятственно, а во второй стороне наталкивается на обратный клапан;
  • клапан закрывается и тем самым препятствует циркуляции в обоих направлениях.

То есть вода после насоса давит на тарелку клапана сильнее, чем до него, так как скорость теплоносителя за насосом будет выше. По задумке при отключении насоса теплоноситель перестает давить на обратный клапан и не перекрывает его. Это позволяет воде циркулировать самотеком по магистрали, не заходя в обвод.На практике байпас для отопления с обратным клапаном работает не так, как от него требуется.

Дело в том, что тарелка обратного клапана создает сильное гидравлическое сопротивление, равное одному метру. В гравитационном контуре теплоноситель просто не сможет противостоять такому сопротивлению клапана и циркуляция остановится.

Поэтому перед тем как установить байпас в систему отопления с обратным клапаном нужно понимать, что по факту, установка насоса на обводе не будет иметь никакого смысла. С таким успехом его можно было бы ставить прямо на магистраль, при этом сознательно отказаться от возможности использования контура обогрева автономно. Нужен ли байпас в системе отопления в таком случае? Получается что, нет.

Если же вместо обратного клапана поставить обыкновенный шаровый кран, то вы сами сможете управлять вектором циркуляции воды по контуру. Давайте рассмотрим, как сделать байпас в систему отопления, на котором будет установлен насос. В такой схеме он состоит из отдельных элементов:

  • патрубки с резьбой, которые ввариваются в магистраль;
  • шаровые краны – устанавливаются с обеих сторон;
  • уголки;
  • фильтр грубой очистки – ставиться перед насосом;
  • две американки, благодаря которым насос можно снять для проверки или ремонта.

Если вы делаете байпас в системе отопления своими руками, важно соблюдать правильное расположение на нем насоса. Ось крыльчатки должна находиться горизонтально, а крышка клеммной коробки смотреть вверх. Если при правильной установке крышка клеммной коробки смотрит вниз, то ее расположение можно изменить, открутив четыре болта на корпусе. Такое расположение необходимо чтобы был свободный доступ к клеммам, отвечающим за подсоединения питания, а также чтобы исключить попадание на них теплоносителя в случае появления утечки.

Установка на радиаторе

Байпас на радиаторе отопления

На участке где стоит батарея, байпас в однотрубной системе отопления устанавливается для того, чтобы в случае прекращения циркуляции в радиаторе, вода могла беспрепятственно течь дальше по контуру. В вертикальной схеме радиатор подключен к стояку двумя патрубками. Байпас на радиаторе отопления соединяет эти патрубки между собой и устанавливается перед батареей. Между центральной магистралью и обводом не должно быть запорной арматуры, чтобы исключить человеческий фактор или возможность перекрытия циркуляции в случае поломки крана.

Функции обвода, установленного перед радиатором:

  • обеспечение беспрерывной циркуляции по основному кольцу контура;
  • регулирование температуры теплоносителя.

В однотрубных контурах теплоноситель проходит по радиаторам, отдавая часть тепла, и вовлекается в дальнейший поток. Соответственно, в каждый последующий радиатор теплоноситель доходит немного холоднее.

Установка байпаса на отопление дает возможность смешивать теплоноситель из центральной магистрали с тем, который прошел по батарее, тем самым повышая его температуру.

Получается, если у нас до первой батареи вода была 80 градусов, то уже после нее она остынет примерно до 70 градусов. Тот теплоноситель, который проходит через обвод, не несет таких теплопотерь, поэтому при смешивании жидкостей температура общего потока повышается примерно до 75 градусов.

По такому же принципу работает и горизонтальная однотрубная схема обогрева, только обвод в ней находится в горизонтальном положении на участке под батареей. При этом для правильной циркуляции необходимо подобрать нужный диаметр байпаса в системе отопления.

Диаметр байпаса

Схема размера труб в системе с байпасом на радиаторе

Итак, мы уже знаем, зачем нужен байпас в системе отопления и где он устанавливается. Осталось разобраться какого диаметра он должен быть. Мы должны рассмотреть варианты монтажа байпаса системы отопления на батарее и насосе отдельно, так как его диаметр в каждом случае будет разным, что обусловливается различными требованиями к нему.

Обвод на насосе будет иметь меньший или такой же диаметр, как и у основной магистрали. Как правильно сделать байпас на отоплении принципиальной разницы в этом случае нет. Ведь он устанавливается только для того, чтобы в случае отключения насоса циркуляция могла продолжаться самотеком.

Соответственно, заужать саму магистраль нельзя, при этом диаметр патрубков, которые отходят от контура, не имеет ключевого значения. При остановке насоса циркуляция через него будет невозможной, поэтому даже при равном диаметре с общей магистралью обвод не будет менять вектор движения теплоносителя. А когда нам нужно чтобы вода текла через насос, то мы просто перекрываем путь теплоносителю шаровым краном, установленным на магистрали.

А вот при установке байпаса в системе отопления частного дома на радиаторах его диаметр имеет большое значение. Он должен быть на один размер меньше, чем патрубки, соединяющие радиаторы с центральной магистралью. При этом отводы к батареям также должны быть на размер меньше основного контура. Как это работает:

  • вода течет по контуру и доходит до участка, на котором установлены батареи;
  • наталкиваясь на разветвление, теплоноситель меняет вектор движения в ту сторону, где меньше сопротивление;
  • часть теплоносителя продолжает движение по прежнему вектору.

Если диаметр патрубков будет таким же, как и обвод, то в батареи попадёт малое количество воды, соответственно, температура радиаторов упадет. В случае если диаметр патрубков будет меньше диаметра обвода, то циркуляция в батарее прекратится вовсе.

Уменьшение диаметра патрубков по отношению к основной магистрали увеличивает скорость теплоносителя, что позволяет ему более интенсивно двигаться по радиатору. При этом вода циркулирует по всей батарее, в результате чего она прогревается равномерно.

Для примера рассмотрим устройство байпаса в системе отопления из полипропилена. Если диаметр основной магистрали составляет 32 мм, то сечение патрубков, через которые вода попадает в батареи, должно быть 25 мм. Диаметр обвода в такой схеме, соответственно, должен быть 20 мм. В таком случае до крайней батареи теплоноситель будет проходить по нужному нам пути с минимальными теплопотерями. При этом сбалансировать систему будет проще.

utepleniedoma.com

Байпас в системе отопления — что это такое и для чего он нужен? Диаметр и установка

Байпас – это кусок трубы идентичный отрезку магистрали, устанавливаемый в ключевых ее местах. Устанавливают его только в однотрубных контурах, обеспечивающих течение теплоносителя только по одному трубопроводу, который берет начало от котла и возле него заканчивается. При этом, вода сначала уходит от теплогенератора в направлении всех радиаторов дома, а затем, отдав им свое тепло, возвращается к нему.

Главным отличием двухтрубных систем от своих одноконтурных аналогов, является возможность разделения на отдельные потоки подаваемого и возвращающегося к котлу теплоносителя. Поэтому, для двухтрубной системы нет необходимости устанавливать байпас. А в случае с одним контуром, когда и подача и обратка нераздельны и идут одним потоком, он просто необходим.

Такая обводная конструкция монтируется на контурах из одной трубы, которая может идти в 2 плоскостях: вертикальной и горизонтальной. А значит, и байпас может устанавливать по-разному. Вертикальные контуры имеются в строениях высотой 2 и более этажа, горизонтальные – в частных одноэтажках и квартирах.

В зависимости от функций, которые возлагаются на такую обводную конструкцию, выбирается место ее установки: на насосе, который гонит теплоноситель по трубе или на отдельных радиаторах.

Независимо от места монтажа, обводной элемент обеспечивает непрерывность течения жидкости в трубопроводе независимо от исправности основных агрегатов. В отопительном контуре, байпас представляет собой запасной канал, по которому жидкость продолжает циркулировать в контуре, а значит, в нем не возникнут перепады и скачки давления.

Диаметр байпаса

байпас в системе отопления

В зависимости от места установки устройства – на батарее или насосе, необходимый диаметр обвода может варьироваться.

На насосе монтируется обвод меньшего или идентичного с основной трубой диаметра. Между этими вариантами нет принципиальной разницы так как его главная задача всего лишь поддерживать циркуляцию теплоносителя при внештатных ситуациях хотя бы самотеком, например, когда работающий от сети насос не получает питания вследствие временных перебоев с электроснабжением.

В этом случае, заузить сам контур невозможно, а диаметр патрубков отходящих от трубопровода не играет главной роли. При прекращении работы насоса, течение сквозь него теплоносителя полностью остановится, в связи с чем, при идентичных сечениях его трубы с магистралью, обводной элемент не поменяет направление течения воды. А в случае необходимости течения воды сквозь насос, достаточно просто перекрыть движение теплоносителя при помощи шарового крана на магистральном трубопроводе.

А вот в условиях монтажа байпаса прямо на батареях, его диметр играет главную роль, так как он должен оптимально сочетаться с другим оборудованием. Во-первых, по сравнению с патрубками, стыкующими радиаторы с основной магистралью, обвод должен быть на 1 размер меньше в диаметре. Во-вторых, сами отводы к радиаторам отопления требуются напорядок меньшего калибра, чем основная труба.

Таким образом, обеспечивается работа по следующей схеме:

  1. Теплоноситель протекает по контуру к месту установки на нем радиаторов.
  2. Встречая на своем пути разветвление между прямым течением в радиатор и обходной путь через байпас, вода будет течь по маршруту, на котором в данный момент будет наименьшее сопротивление.
  3. Некоторое количество воды будет течь, преодолевая сопротивление, не меняя своего первоначального вектора движения.

В случае совпадения диаметров выводных патрубков с диаметром обвода, в радиаторы не будет попадать достаточное количество воды и их теплоэффективность уменьшится. А если диаметр обвода превысит аналогичный показатель патрубков, течение теплоносителя остановится полностью.

Схема размера труб в системе с байпасом на радиаторе:

Уменьшение диаметра патрубков относительно основной трубы дает дополнительное ускорение течения теплоносителя, что заставляет его интенсивнее двигаться и в самом радиаторе, отдавая ему тепловую энергию более равномерно и эффективно.

Например, в полипропиленовой системе отопления, диаметр главного трубопровода равняется 32 мм, а значит, нужны патрубки, распределяющие воду по радиаторам диаметром 25 мм. К такой системе подойдет обвод диаметром 20 мм. Он сможет обеспечить протекание воды по оптимальному маршруту с наименьшими потерями тепловой энергии.

Применение

При наличии в отопительном контуре насоса, он устанавливается прямо на обводную деталь. Это обычная практика, когда в гравитационный контур – одиночный трубопровод, в котором теплоноситель циркулирует самотеком, монтируется электрический насос.

Он разгоняет скорость течения воды по трубам и этим повышает КПД всей отопительной системы. Это происходит благодаря тому, что за счет высокой скорости течения теплоносителя он успевает пройти весь контур, не потеряв большую часть тепловой энергии.

На практике это выражается в том, что в последний радиатор контура приходит нехолодная или еле теплая вода, а достаточно горячая, которая еще имеет достаточное количество тепловой энергии, чтобы обеспечить прогрев помещения, в котором он установлен.

Монтаж

байпас в однотрубной системебайпас на линии сетевого насоса

Существуют 2 варианта установки байпаса совместно с насосом, обеспечивающим циркуляцию воды в одиночном трубопроводе: на новый или старый контур. Разницы между ними ни при монтаже ни при работе отопления нет.

При монтаже байпаса совместно с насосом, необходимо соблюдать следующие правила:

  1. Во-первых, на главном контуре посреди обводных патрубков обязательно нужно устанавливать перекрывающие трубу элементы. Это позволит теплоносителю течь через обвод с насосом, без эффекта обратного течения.
  2. Во-вторых, крайне принципиально верно размещать насос на обводной конструкции: ось крыльчатки обязана располагаться в горизонтальной позиции, а крышка с клеймами быть направленной вверх. Если есть нестыковки, крышку можно перекрутить, отвернув четыре крепления на корпусе насоса. Такое позиционирование клейм решает 2 задачи: облегчает к ним доступ для подключения и при протечке снижает вероятность попадания на них жидкости.
  3. В-третьих, в качестве запора нужно монтировать только шаровой кран, и никак не обратный клапан.

Потому что с клапаном контур начнет функционировать так:

  1. Работающий насос ускоряет течение воды в контуре.
  2. Теплоноситель через обвод течет в магистральный трубопровод в противоположные стороны.
  3. По эффективному вектору она идет без ограничений, а по обратному задерживается обратным клапаном.
  4. Он автоматически перекрывается и не дает нормально циркулировать воде по двум патрубкам.

Таким образом, создается повышенное давление теплоносителя на тарелку клапана именно после насоса, потому что скорость потока за ним всегда быстрее. По идее, когда насос выключается, теплоноситель уже не воздействует на клапан, который в этом случае не перекрывается.

Это дает возможность жидкости двигаться самотеком по магистральному трубопроводу, не попадая в обвод. Но в действительности, байпас с клапаном функционирует не так как нужно.

Проблема в том, что тарелка клапана генерирует чрезмерное сопротивление сопоставимое целому метру трубы. В условиях гравитационного контура, вода не сможет его преодолеть, и ее циркуляция прекратится полностью.

Прежде чем монтировать обвод в сочетании с обратным клапаном, нужно знать, что на самом деле монтаж насоса на нем не даст никаких преимуществ.

В том случае, если клапан заменяется стандартным шаровым краном, появляется возможность направлять вектор течения воды в контуре.

байпас с насосом

Для того, чтобы установить в отопительный контур байпас с насосом, потребуется следующий набор деталей:

  • ввариваемые магистраль патрубки с резьбой;
  • монтируемые с двух сторон шаровые краны;
  • уголки;
  • устанавливаемый перед насосом фильтр предварительной очистки;
  • пара американок, для демонтажа насоса на техобслуживание и ремонт.
  • Установка перед радиатором. Какое значение имеет. Правила монтажа: как устанавливать.

Перед радиатором обводной элемент устанавливает на случай, если внутри него вода по каким-либо причинам перестанет циркулировать, тогда по обводу ее циркуляция во всем остальном контуре продолжится, несмотря на неисправность одного из элементов.

Он выполняет следующие функции:

  1. Обеспечивает непрерывное движение теплоносителя по главной магистрали отопления.
  2. Позволяет регулировать температуру воды в радиаторах.

В системах отопления с одним главным контуром, вода в нем циркулирует, последовательно отдавая тепло 1, 2 и последующему радиаторам. Таким образом, с прохождением через каждый следующий радиатор, тепловая энергия воды уменьшается, а значит, первый элемент отопления будет нагреваться значительно лучше чем последний.

Монтаж байпаса в отоплении позволяет смешивать горячий теплоноситель, из магистрали идущий напрямую с меньшими потерями энергии с тем, который заходит в радиаторы и теряет ее, что позволяет частично компенсировать эти потери прямо на ходу, не дожидаясь его возвращения непосредственно к теплогенератору.

Устройство байпаса:

Правила монтажа:

  1. Вертикальный монтаж предусматривает подключение радиатора к стояку при помощи пары патрубков. Байпас замыкает их между собой и монтируется перед батареей.
  2. Между магистральным трубопроводом и обводным элементом не нужно устанавливать какие-либо запоры, это исключает как человеческую оплошность, так и вероятность прекращения циркуляции в случае ее неисправности.
  3. В горизонтальной однотрубной системе обвод фиксируется в горизонтальной плоскости прямо перед батареей. А для обеспечения циркуляции необходимо выбрать оптимальный его диаметр, по соотношению с магистралью и патрубками.

Блиц-советы

  1. Установка обвода желательна в условиях недостаточности естественной циркуляции жидкости в отопительном контуре.
  2. Самостоятельно сооружая байпас, необязательно подбирать каждый его элемент отдельно, лучше приобрести в специализированном магазине сразу готовую сборку, что сэкономит время и гарантирует от нестыковки элементов в процессе сборки.
  3. Для автоматической регуляции температуры в жилище, можно использовать терморегулятор со встроенным шаровым краном.
  4. Горизонтальный монтаж устройства предпочтителен из-за меньшей вероятности скопления в нем воздуха.
  5. При монтаже устройства следует заранее предусмотреть дополнительные точки опоры и фиксаторы, которые не позволят ему сместиться под воздействием тяжести или других факторов.
  6. В случае плохого качества воды с большим количеством примесей и взвесей, для увеличения срока службы, следует выбирать специальные насосы с фильтрами, которые рекомендуется периодически снимать и чистить.

housetronic.ru

Байпас в системе отопления что это такое?

А А А

Байпас в системе отопления что это такое?

Байпас (от англ. bypass — обводный канал, обход) – элемент системы отопления, основным назначением которого является проведение ремонта или замены циркуляционного насоса/радиатора без прекращения циркуляции теплоносителя по отопительному контуру. Для проведения ремонта нет надобности останавливать работу систему.

Байпас для циркуляционного насоса

Байпасный узел представляет собой участок трубы, расположенный параллельно подающего или обратного трубопровода, на котором, находятся: 2 шаровых крана; сетчатый фильтр-грязеулоситель и циркуляционный насос. При этом основной трубопровод может оснащаться двумя разновидностями запорной арматурой:

  • Шаровым краном, при перекрытии которого поток теплоносителя направляется по байпасу. Кран открывается, если необходимо провести ремонт/замену насоса или прочистку сетчатого фильтра без прекращения работы системы отопления;
  • Байпасным клапаном. При работающем циркуляционном насосе, клапан автоматически запирает «основной» трубопровод и движение теплоносителя осуществляется через байпас. В качестве запирающего элемента выступает резиновый шарик, который под давлением потока теплоносителя запирает канал трубопровода.

Байпас с циркуляционным насосом часто используется для улучшения систем отопления с естественной циркуляцией. Байпасный узел превращает естественную систему отопления в «естественно-принудительную». Объединение двух систем в одну делает ее энергонезависимой, т.к. в случае отключения электричества, теплоноситель будет двигаться самотечным путем (благодаря разной плотности теплоносителя на подаче и обратке, холодная, более плотная вода на обратке будет давить на менее плотную разогретую воду на подаче).

Байпас без запорной арматуры.

Существуют клапанные и инжекционные байпасы:

  • Инжекционный байпас. Имеет компактные размеры, предназначен для монтажа в ограниченном пространстве.
  • Клапанный байпас. Узел стандартных размеров, когда насос, краны и фильтр расположены в одну линию.

Важно! Не разрешается устанавливать байпас с насосом в отопительную систему, где теплогенератором является котел с уже встроенным циркуляционным насосом.

Байпас на радиаторе отопления

Назначением байпасной линии является ремонт/замена приборов отопления без прекращения циркуляции теплоносителя, а также регулирование температуры в помещении путем установки на радиатор терморегулирующей арматуры. При перекрытии запорной арматуры на входе и выходе отопительного прибора, теплоноситель будет продолжать движение через байпасную линию.

Байпасная линия что это такое?

Как правило, диаметр байпаса на размер меньше основного трубопровода. Это делается для того, чтобы большая часть теплоносителя проходила через радиатор, а не через байпас. В противном случае, если сделать байпас радиатора такого же размера, что и основной трубопровод, теплоноситель, двигаясь по пути наименьшего сопротивления будет проходить через байпас, оставляя радиатор недостаточно нагретым.

Помимо этого, байпасная линия не должна устанавливаться слишком далеко от радиатора, т.к. это может привести к тому, что основная часть теплоносителя будет проходить через байпас, практически не заходя в сам прибор отопления.

Байпас на радиаторе отопления устанавливается только в однотрубных системах отопления. В двухтрубных системах он просто не нужен, т.к. теплоноситель, проходя через каждый радиатор сразу поступает в обратную магистраль, а не в подающую, как в однотрубных системах.

Подключение радиаторов с байпасом в однотрубной системе отопления.

Существует несколько вариантов подключения радиатора с байпасом:

  1. Диагональное подключение. Теплоноситель заходит через верхний вход, диагонально пересекает радиатор и выходит через нижний выход. При этом байпасная линия расположена снизу;
  2. Боковое подключение. Байпасная труба находиться сбоку. Следует помнить, что если устанавливается многосекционный радиатор (более 7 секций), то при боковом подключении последние секции могут прогреваться слабо. Для решения этой проблемы необходимо использовать диагональное подключение, либо установить удлинитель потока;
  3. Нижнее подключение. Байпасная труба также расположена снизу.
Важно! В многоквартирных домах запрещается устанавливать запорную арматуру на байпас радиатора, особенно, если на радиаторе установлен ручной регулирующий клапан, проходной канал которого сильно заужен. В этом случае, перекрытие шарового крана на байпасной линии приведет к снижению теплоотдачи расположенных ниже по стояку радиаторов, т.к. теплоносителю потребуется пройти через клапан, сечение которого рассчитано только на один радиатор.

Однако, даже если на радиаторе стоят шаровые краны с широким сечением проходного канала, все равно не разрешается установка запорной арматуры на байпас, т.к. существует вероятность случайного перекрытия циркуляции теплоносителя по стояку. К примеру может произойти следующая ситуация: в комнате прохладно, мы перекрываем кран на байпасе, в результате чего весь теплоноситель проходит по радиатору; далее в комнате становится слишком жарко, мы перекрывает кран на радиаторе, забыв при этом открыть кран на байпасе, в следствии чего, циркуляция теплоносителя в доме полностью прекращается.

В случае, если есть основания полагать, что система отопления многоквартирного дома работает не идеально, то рекомендуется поменять радиаторы на более мощные, с большим количеством секций. Помимо этого, вместо ручного регулирующего клапана, проходной канал которого заужен, рекомендуется установить на радиатор шаровые краны, которые пропускает гораздо больше теплоносителя, в результате радиатор будет лучше прогреваться.

Видео



Похожие записи:

otoplenie-guide.ru
