Балка двутавр размеры – Балки двутавровые — справочник, характеристики металлопроката

Содержание

НМ | Балка | Двутавровые балки размеры и цены, таблица весов двутавров.

При возведении сооружения наиболее важно создать жесткий скелет конструкции, определяющий надежность и прочность строения при дальнейшей эксплуатации. Двутавровая балка является оптимальным средством для возведения зданий, применяется при строительстве мостов и железнодорожных сооружений.

Специфика применения двутавровых балок

В зависимости от технических характеристик, которыми обладают двутавровые балки размеры и цены могут быть различными. Выбор изделий для использования в промышленной отрасли или строительстве целиком зависит от специфики производственных задач. Например двутавр 20 показывает при эксплуатации семикратную прочность, и в 30 раз превышает возможности Т-образного профиля по жесткости.

Фасонный прокат данного типа служит незаменимым материалом при строительстве зданий с большими размерами пролетов, подъездных путей, возведении мостов и других объектов, требующих усиленного противостояния повышенным нагрузкам. По сравнению с профильным металлопрокатом обычной формы двутавровая балка имеет ряд значимых преимуществ:

  • сопротивляемость нагрузкам с разной интенсивностью воздействия;
  • отсутствие деформации в результате длительно применяемого усилия;
  • снижение расходов на строительство за счет сокращения массы несущих конструкций.

Стандартные габариты двутавровой балки не превышают 12-ти метров по длине, а высота может доходить до 100 см при минимальных значениях в 10 см. Наиболее точно указывает, какие имеет двутавр размеры таблица, содержащая показатели веса и объема изделий. Продукция изготавливается методом горячей прокатки, выпускается в стандартном исполнении или имеет технические характеристики, позволяющие применять двутавр в специальных условиях.

Выбор изделий с оптимальными техническими характеристиками

Для того чтобы узнать, какие должен иметь приобретаемый двутавр содержит точные значения параметров, по которым определяется работоспособность металлопроката. Расшифровка маркировки предполагает последовательное перечисление высоты, вида профиля и ширины полок.

Двутавровые балки имеют особенности, определяемые назначением, методом изготовления, формой и составом материала. В зависимости от особенностей конструкции изделия классифицируют на группы, имеющие различия в прочностных характеристиках. Двутавровые балки подразделяют на категории:

  1. Обыкновенная. Относится к стандартному типу.
  2. Широкополочная. Используется в условиях пониженной нагрузки.
  3. Колонная. Применяется в наиболее ответственных конструкциях.

Компания ООО «НижМет» осуществляет максимальный контроль качества перед реализацией металлопроката в Нижнем Новгороде, и гарантирует полное соответствие двутавровой балки государственным стандартам, определяющих нормативы для строительных материалов. Продукция изготовлена ведущими заводами отечественной металлургии, и отличается максимально точными параметрами и минимальными значениями отклонений от заданных размеров.

  • ПОХОЖЕЕ НА СКЛАДЕ

nizhmet.ru

Масса двутавровой балки, размеры двутавра ГОСТ 26020-83

Двутавры, балки горячекатаные с параллельными гранями ГОСТ 26020-83.

Двутавровая балка — это конструктивный элемент, представляющий собой горизонтальный или наклонный брус, работающий преимущественно на изгиб.

Прочностные качества балки - двутавра зависят от нескольких её характеристик:

  • - размеры двутавра по ГОСТ, масса погонного метра, площадь и размеры поперечного сечения;

  • - длина двутавровой балки, размеры поставки до 12 метров;

  • - материал согласно стандарта;

  • - способ закрепления.

В современных сооружениях используются, как правило, стальные балки двутавровые и железобетонные. Одним из самых распространённых типов поперечного сечения стальной балки является двутавровое сечение. Тавр используют при возведении каркасов зданий и мостов. Также применяют тавровые балки, швеллера, прокат с полым профилем (в частности, трубы), балки с угловым профилем сечения.

Масса двутавровой балки по ГОСТ 26020-83

Двутавр - вид металлопроката, востребованный в области строительства (промышленного, гражданского - в роли перекрытий, жилого крупнопанельного). Используется двутавровая балка также в составе мостовых конструкций, опор, колонн, путей подвесного типа.

Справочные значения для двутавровых балок должны соответствовать приведенным в таблице - номер балки зависит от ее размеров, а масса двутавра вычисляется от номера или размера. Масса приведена для горячекатаных балок обычной модификации. Масса метра двутавра исчисляется исходя из плотности стали, принятой равной 7,85 г/см³.

Таблица - Размеры двутавров, вес

Параметры двутавра
Размер двутавровой балки, мм   Площадь сечения
Номер №  масса, кг
h b s t r  см2
10 Б1 8,1 100 55 4,1 5,7 7 10,32
12 Б1 8,7 117,6 64 3,8 5,1 7 11,03
12 Б2 10,4 120 64 4,4 6,3 7 13,21
14 Б1 10,5 137,4 73 3,8 5,6 7 13,39
14 Б2 12,9 140 73 4,7 6,9 7 16,43
16 Б1 12,7 157 82 4 5,9 9 16,18
16 Б2 15,8 160 82 5 7,4 9 20,09
18 Б1 15,4 177 91 4,3 6,5 9 19,58
18 Б2 18,8 180 91 5,3 8 9 23,95
20 Б1 22,4 200 100 5,6 8,5 12 28,49
23 Б1 25,8 230 110 5,6 9 12 32,91
26 Б1 28 258 120 5,8 8,5 12 35,62
26 Б2 31,2 261 120 6 10 12 39,7
30 Б1 32,9 296 140 5,8 8,5 15 41,92
30 Б2 36,6 299 140 6 10 15 46,67
35 Б1 38,9 346 155
6,2
8,5 18 49,53
35 Б2 43,3 349 155 6,5 10 18 55,17
40 Б1 48,1 392 165 7 9,5 21 61,25
40 Б2 54,7 396 165 7,5 11,5 21 60,72
45 Б1 59,8 443 180 7,8 11 21 76,23
45 Б2 67,5 447 180 8,4 13 21 85,96
50 Б1 73 429 200 8,8 12 21 92,98
50 Б2 80,7 496 200 9,2 14 21 102,8
55 Б1 89 543 220 9,5 13,5 24 113,37
55 Б2 97,9 547 220 10 15,5 24 124,75
60 Б1 106,2 593 230 10,5 15,5 24 135,26
60 Б2 115,6 597 230 11 17,5 24 147,3
70 Б1 129,3 691 260 12 15,5 24 164,7
70 Б2 144,2 697 260 12,5 18,5 24 183,6
80 Б1 159,5 791 280 13,5 17 26 203,2
80 Б2 177,9 798 280 14 20,5 26 226,6
90 Б1 194 898 300 15 18,5 30 247,1
90 Б2 213,8 900 300 15,5 22 30 272,4
100 Б1 230,6 990 320 16 21 30 293,82
100 Б2 258,2 998 320 17 25 309 328,9
100 Б3 285,7 1006 320 18 29 30 364
100 Б4 314,5 1013 320 19,5 32,5 30 400,6


Масса погонного метра двутавровой балки представленный в таблице - теоретическая масса двутавра. Вес фактический может отличаться на 3-5%. Отклонения по массе 1 м двутавра не должны превышать плюс 3, минус 5 %. По согласованию изготовителя с потребителем отклонение по массе не должно превышать плюс 3, минус 3 % для двутавров до № 16 и плюс 2,5, минус 2,5 % для балок свыше 16. Размеры и геометрическую форму контролируют на расстоянии не менее 500 мм от торца.

Для быстрого расчета массы балки двутавровой воспользуйтесь "Калькулулятором металла" в разделе сайта "Сортамент металлопроката". Калькулятор расчета массы двутавра считает вес для разных марок сталей, что важно, если Вам нужно посчитать массу тавра, изготовленного из марочной стали. Металлокалькулятор двутавра рассчитывает вес стальной балки (по размерам сечения и длины заготовок), и длину двутавров (по общему весу стальных балок и размерам двутаврового сечения).

sbk.ltd.ua

размеры и вес, таблица значений

Сегодня разработано большое количество балок. Они классифицируются по назначению и по материалу. Если рассматривать последний вариант, то двутавровые балки различают: стальные, деревянные, железобетонные. Как правило, отыскать информацию о том или ином элементе можно по его обозначению. Правда, расшифровать его может только специалист. Для того чтобы определить, какая информация скрывается за обозначениями, рассмотрим самые популярные строительные изделия.

Характеристика металлического профиля

Чтобы обеспечить надежность несущей конструкции, необходимо знать технические характеристики этого элемента. Только тогда его можно будет использовать в области строительства.

Можно использовать разнообразное перекрытие, при этом интересно будет узнать маркировку таких плит, о чём можно узнать в данной статье.

Именно точно созданная конструкция позволяет преобразовать архитектуру здания:

  • увеличивает ширину пролетов дома;
  • снизить массу несущих конструкций;
  • увеличить рентабельность проектов.

Но нельзя говорить про одни преимущества, ведь для металлической двутавровой балки характерны и минусы:

  • следует использовать при создании ребер жесткости дополнительную арматуру;
  • для получения такой конструкции используют большие трудозатраты.

Металлическая балка относится к самой большой группе изделий. Классифицируют балки по следующим характеристикам:

  1. Рабочая схема – однопролетная, многопролетная, консольная. Первый вид считается самым удобным в плане монтажа и изготовления. Многопролетными балками необходимо монтировать на прочные опоры, где отсутствует опасность неравномерного их проседания.
  2. Вид сечения: прокатные, составные. К самым популярным стоит отнести прокатные, так как они очень просты в плане изготовления и универсальны в применении.

Двутавровые балки перекрытия деревянные, что не является показателем плохой прочности.

На видео – размеры и вес двутавровой балки:

Деревянные

Большим спросом в области строительства пользуются деревянные балки. Они применяют при обустройстве полов, этажей, потолка. Этот элемент представлен в виде бруса, сечением которого выполнено в прямоугольной форме. Значение высоты достигает 140-250 мм, а ширина – 50-160 мм. Длина варьируется от 2 до 5 м.

Деревянные балки перекрытия размеры и иные технические характеристики можно узнать из данной статьи.

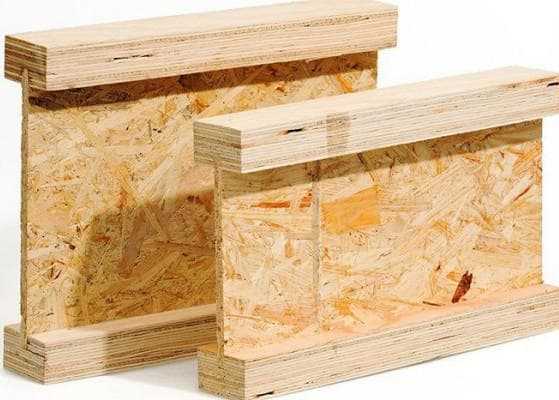

На фото-деревянная двутавровая балка:

Классифицировать брус можно по составу: клееный и цельный. Для получения применяют хвойную древесину, так как она обладает отличными показателями эластичности, и работают на изгиб. А это немаловажно для несущих горизонтальных элементов.

Узнать какие могут быть недостатки домов из клееного бруса можно из данной статьи.

Все габариты деревянных балок определяются величиной нагрузки на будущее перекрытия, величиной пролета. Все эти параметры отмечены в ГОСТе 4981-87.

Двутавровая балка не обладает недостатками, так как в нее внедрена формула «дерево – OSB – дерево». Благодаря наличию двутаврового сечения удается достичь высоких показателей прочности. В результате деревянные балки могут сравниться с железобетонными и бетонными элементами. Большинство конструктивных преимуществ позволяют добиться деревянным балкам абсолютного лидерства и стать востребованным материалом в области современного строительства.

Брус размеры гост и иные характеристики можно узнать из данной статьи.

На видео – деревянная двутавровая балка:

Перед тем, как применять деревянные балки в строительстве, они проходят обработку антисептическими составами. Благодаря этому удается предохранить изделие от гниения, повреждения грызунами. Кроме этого, специальные составы позволяют повысить огнестойкость брусьев.

Строя дом из профилированного бруса, необходимо знать все его плюсы и минусы, а так же какие балки использовать в этом строительстве, обо всём можно прочесть в данной статье.

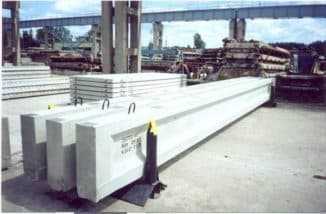

Железобетонные

Эти элементы широко применяются в крупном строительстве зданий жилого или общественного назначения. Классификация балок осуществляется по определенным параметрам. Согласно виду и назначению сечения можно выделить следующие железобетонные элементы:

  1. Фундаментные. Они задействуются при обустройстве оснований зданий промышленного или жилого назначения в областях с высокой сейсмической активностью. Такие балки могут иметь Т-образный профиль или трепецевидное сечение.
  2. Строительные двухскатные балки. Их применяют для обустройства перекрытий кровли на зданий производственного и фермерского назначения. Они оснащены выступами для крепежа рельсов.
  3. Прямоугольные элементы. Они необходимо, когда нужно осуществить перекрытия пролетов фасадов. Габариты железобетонных балок определяются с учетом их назначения. Здесь они могут принимать самые различные значения. Если речь идет о стропильной конструкции, то ее длина составляет 24 м, а вот рядовые элементы обладают длиной до 18 м. Все остальные параметры должны определяться по индивидуальным характеристикам. Габариты балок указаны в каталогах ГОСТа 20372-90.

Сколько бруса в кубе 150х150х6000 можно узнать из данной статьи.

На видео – испытание железобетонной двутавровой балки:

Все имеющиеся конструкции разделяют на сери. Также имеют место унифицированные каталоги ЖБИ, в которых имеются все разновидности, габариты блоков, ЖБ плит и балок. Такой литературой до настоящего времени пользуются, когда необходимо составить проект здания. Хотя в настоящее время не исключается ситуации, при которой инженеры узнают всю информацию о ЖБИ у современных поставщиков.

Сухой профилированный брус камерной сушки можно использовать именно в тех случаях описанных в данной статье.

Имеется несколько критериев, согласно которым ведется расчет железобетонных балок. Их габариты должны соответствовать следующим параметрам:

  1. Значение высоты должно быть не меньше 55% от длины перекрываемого пролета.
  2. Значение ширины определяется из пропорции 5:7 (ширина: высота).
  3. Армирование элемента осуществляют с учетом такой схемы: 2 прутика снизу и сверху. Для обустройства каркаса используют стальные стержни, размер которых 12-14 мм.

Какой брус лучше использовать при строительстве, клееный или профилированный, можно узнать в данной статье.

Для более точного определения и восприятия указной информации, рассмотрим все параметры двутавровой балки в таблице, где указаны самые популярные ее размеры.

Таблица 1 – Размеры и вес двутавровой балки

Обозначение Высота, см Вес, кг Ширина стенки, мм Ширина полки, мм Толщина полки, мм Цена, рубли
№10 10 9,46 4,5 5,5 7,2 38500
№12 20 11,5 4,8 6,4 7,3 38500
№14 14 14 4,9 7,3 8,1 39500
№16 16 15,9 5 8,1 7,8 40000
№18 18 18,4 5,1 9 8,1 41000
№20 20 21 5,2 10 8,4 41500
№30 30 32 5,3 13,5 8,7 42000

Указанные размеры и вес двутавровой балки считаются необходимыми данными, которые производитель обязан указывать и предоставлять своему клиенту. Все указные величины зависят друг от друга, а также от типа стали, применяемой в ходе производства.

Для того, что бы узнать какое перекрытие нужно использовать в частном доме, необходимо прочесть данную статью.

Двутавровые балки – это очень важный элемент в области строительства. Для того чтобы разобраться с характеристиками изделия, необходимо знать, как расшифровывается обозначение изделия. Для этого нужно использовать специальную таблицу, которая регламентирована ГОСТом. Если все расчеты были произведены верно, то удается добиться прочной и надежной несущей способности конструкции.

resforbuild.ru

Двутавр: ГОСТ, размер, нюансы использования

Металлопрокат в целом и двутавр 100 в частности, обретает в нашей стране всё большую популярность, становясь востребованным и неотъемлемым атрибутом при проведении широчайшего спектра работ. Его производство, впрочем, как и изготовление всей прочей продукции, независимо от её дальнейшего применения и сферы использования, в полной мере регламентируется соответствующими ГОСТами, дающими подробное описание продукции, с указанием всех её возможностей и характеристик. Сегодня нами будут рассмотрены стандарты, используемые при изготовлении различных двутавров, дано их описание и отрасли применения.

Двутавровые балки – описание и характеристики

На сегодняшний день двутавровые балки, в том числе и разновидность двутавр 40, являют собой одну из наиболее распространённых вариаций стальных балок, что, по сути, и обуславливает столь обширный ассортимент этого материала, представленный на отечественном строительном рынке. Одна из главных отличительных характеристик материала – сечение поперечного типа Н-подобной конфигурации, выполненное в виде стенки и двух полок, что обеспечивает продукции дополнительную механическую жёсткость. Именно благодаря этому применение двутавров особенно актуально в ситуациях, когда требуется повышенная сопротивляемость внешним нагрузкам и изгибам. Уникальная конструкция двутавра 36м позволяет ему распределять действующие нагрузки равномерно по всей своей площади, снижая, таким образом, риски связанные с возникновением различных внештатных ситуаций.

Сортамент двутавра подлежит строгому регламентированию со стороны государства, выступая в роли единого и непреложного норматива, обязательного к исполнению всеми производителями. Это означает, что весь спектр выпускаемых сегодня двутавровых балок, в том числе и двутавр 35б1, должны в полной мере соответствовать заявленным требованиям, а их характеристики не должны выходить за пределы действующих нормативных параметров.



Производственные стандарты, используемые при изготовлении двутавров

При производстве двутавровых балок применяется целый ряд государственных стандартов (ГОСТ), среди которых:

  • 19425 и 8239 – стандарт, регламентирующий изготовление стального двутавра с уклоном внутренних граней, его размеры и характеристики;
  • 26020 – данный стандарт регламентирует технологический процесс производства двутавров с параллельными гранями;
  • 19425 – содержит в себе все необходимые данные об изготовлении балок специальной предназначенности;
  • ТУ – под конкретные разновидности изделий, в том числе и двутавр 24, выпускаемых на основании предварительной договорённости с заказчиками.

Основные технические аспекты двутавровых балок

Что касается более подробной классификации товара, то таблица наиболее значимых для пользователя параметров включает в себя следующее:

  • Продукция с параллельными гранями может быть нормальной, со средней, узкой или широкой полкой, колонной;
  • Двутавр, грани которого расположены под уклоном доступен в следующих вариациях: обычные, не имеющие маркировки, особые («М»), используемые при обустройстве сложных конструкций с подвесной геометрией, особые («С»), актуальные при построении специализированных сооружений со сложной структурой, могут быть оснащены узкими полками, но с чрезмерно удлинённой средней частью;
  • Исходя из точности проката, двутавр 100 подразделяют на такие категории: А – высокая точность, В – точность обычная;

В зависимости от типа продукции, её размера и условий использования двутавр 50 может иметь следующую маркировку:

  • Обычный («Б») – являет собой идеальное решение при возведении зданий и сооружений самой разной направленности и предназначения. Не рекомендуется к наружному использованию, в самом крайнем случае должен иметь соответствующее антикоррозионное покрытие;
  • Колонный двутавр («К») – незаменим при проведении строительных работ на самых разных промышленных объектах, требующих обустройства колонн несущего типа, а также в тех ситуациях, когда использование ж/б колонн недопустимо или не рекомендуется;
  • Широкополочный («Ш») – выступает в роли отдельного и самостоятельного строительного элемента, способного выполнять несущие функции, что обусловлено как его конструкцией, так и внешним видом.

Сфера использования

Область применения материала достаточно обширна и включает в себя следующие направления:

  • Промышленное и одиночное возведение зданий и сооружений разной сложности и геометрии;
  • Возведение ответственных проектов, в том числе различных переходов, мостов и прочего;
  • Строительство иных конструкций, требующих повышенной прочности с незначительным итоговым весом сооружения;
  • Направляющие для крановых систем промышленного типа.

Заключение

В заключении стоит сказать, что современные двутавры, и двутавр 50 здесь не исключение, являют собой необычайно надёжный, универсальный и востребованный материал, который благодаря грамотному сочетанию своих параметров и доступной цены пользуется заслуженным спросом у отечественного потребителя, оставляя далеко позади множество конкурентных предложений импортного производства.

the-master.ru

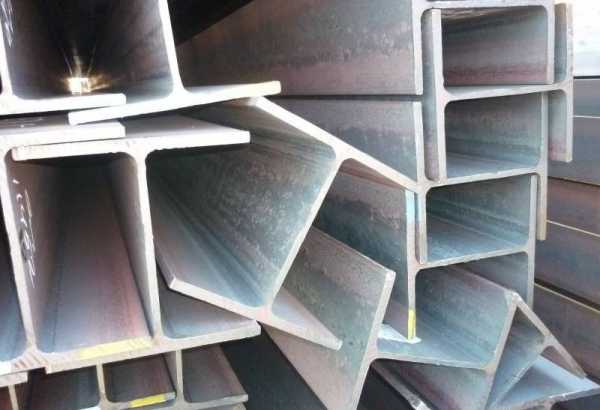

Двутавровая балка - размеры, ГОСТ, характеристики и цены

Рядовому потребителю хорошо известны фасонные изделия с профилем, напоминающим букву «Н», изготовленные из металлов. Тем, кто хочет разобраться с разновидностями, типоразмерами заготовок, нормативными документами и средней ценой двутавровых балок, эта статья будет полезна и существенно сэкономит время, которое придется затратить, изучая ГОСТы.

Двутавр можно представить в виде 2-х швеллеров, приложенных друг к другу плоской гранью.  Следовательно, на изготовление такой фасонной балки расходуется примерно в 1,8 раза меньше сырья, чем на аналог со стороной квадрата, равной ширине «рогатого» изделия. Сортамент балок двутавровых подробно изложен в ГОСТ № 26020 от 1983 года (изделия горячекатаные стальные с полками параллельными) и ГОСТ № 19425 от 1974 года (двутавры специальные).

Особенности двутавровой балки

Плюсы:

  • Повышенная прочность. Не вникая в специфику распределения напряжения при изгибе любой заготовки, достаточно сказать, что двутавровая балка по данному параметру превосходит раз в 7 – 8 аналог с профилем в виде квадрата. По жесткости – примерно в 3 десятка раз.
  • Инертность к внешним воздействиям. С учетом минимальной деформации, стальные двутавры часто используются в конструкциях, которые предназначены для эксплуатации в сложных условиях. Например, при низких температурах.

Минус:

  • Низкая устойчивость к скручиванию, что характерно для всех открытых сечений (яркий пример – уголок).

Классификация двутавровых балок стальных

По соотношению линейных параметров:

  • Б – нормальные.
  • К – колонные.
  • Ш – широкополочные.
  • Д – дополнительная серия.

Основные размеры двутавров

В «мм», по ГОСТ № 26020.

  • Высота (h): 100 – 1013 (Б), 195 – 431 (К), 193 – 518 (Ш), 239 – 496,2 (Д).
  • Ширина полки (b): 55 – 320, 200 — 400, 150 – 320, 115 – 303,8.
  • Толщина: стенки (s) – 4,1 – 19,5; 6,5 – 23; 6 – 23; 9,3 – 21;

полки (t) – 5,7 – 32,5; 10 – 35,5; 9 – 36,5; 9,3 – 21.

  • Длина. Как и для большинства изделий категории «металлопрокат», подразделяется на мерную и немерную, кратную, с отрезком. Градация значений в основном зависит от линейной плотности (кг/м). Как правило, длина образцов в пределах 6000 – 24000, если иное не оговорено в заказе.
  • Вес (кг/м) – от 9,46 до 314.

Остальные параметры (моменты сопротивления и инерции, радиусы изгибов и ряд других) нужны лишь при инженерных расчетах и практического значения для потребителя не имеют. Их несложно при необходимости уточнить в ГОСТ.

На заметку!

Относительно двутавров из древесины (наиболее известно изделие БДК-1) несколько сложнее. ГОСТ для них нет, и все параметры указываются в ТУ, разрабатываемых на предприятии. При покупке таких образцов (например, при строительстве по каркасной технологии, обустройстве стропильной системы) следует все характеристики – типоразмер, несущую способность, массу и так далее – уточнять по сертификату на продукцию.

Применение

  • Строительство (чаще всего, обустройство перекрытий, когда снижение веса конструкции является важным фактором).
  • Вагоностроение.
  • Автопром.
  • Усиление (армирование) стволов шахт.
  • Мостовые сооружения, переправы любого типа.
  • Арочные и иные навесные конструкции.

Стоимость

Так как ассортимент продукции довольно значительный, уместно привести лишь цену (в рублях) за 1 п.м. Стальные двутавры – от 389, деревянные – от 178.

>

ismith.ru

размеры по ГОСТу, сортамент, удельный вес за метр, площадь поверхности

Двутавровые балки имеют широкое применение в строительной сфере и не только. Широкое применение этого материала обусловлено тем, что он имеет хорошие несущие и опорные качества. Применение металлических двутавровых балок в строительной сфере позволяет значительно удешевить смету объекта и ускорить процесс его возведения.

В каких сферах применяются двутавровые балки?

Металлическая балка двутавр выполняет функцию равномерного перераспределения вертикальной или горизонтальной нагрузки на основание.

Как правило, используются в строительстве для перекрытия или опор на следующих объектах:

  • При возведении многоэтажных зданий.
  • Для возведения мостов.
  • Для возведения самолётных ангаров и производственных складов.
  • При конструировании сводов в шахтах.
  • При сооружении подвесных железнодорожных путей.
  • При постройке водопровода.

Устойчивость двутавровых балок к прогибанию и различного рода скручиванию позволяет применять их для перекрытий и в качестве несущих элементов.

Также такой материал находит применений не только в промышленном строительстве, но и в гражданском. Кроме строительной сферы двутавровые балки используются для рельсов трамваев, поездов и аттракционов.

Основные преимущества двутавровых балок

Большую популярность двутавровые балки приобрели в строительстве и не только за счёт своих следующих преимуществ:

  • Сравнительно небольшой вес.
  • Балки обладают высоким запасом прочности.
  • Возможность лёгкой транспортировки на объект.
  • Лёгкий и быстрый монтаж.
  • Экономичность в установке.
  • Возможность изготовления балок по индивидуальным размерам.
  • Неизменные геометрические формы.
  • Высокая устойчивость к различным видам нагрузок.

Также к положительной стороне двутавровых балок можно отнести разновидность крепежа. Балки можно крепить болтами, заклёпками или сваривать сварочным аппаратом. Эти способы крепежа считаются экономичными и практичными.

Сортамент двутавров

Металлические изделия, обладающие схожими техническими характеристиками, обозначаются как сортамент. К сортаменту относятся различные виды и типы метало изделий. Все технические характеристики двутавров указываются в спецификациях ГОСТ стандарта.

Есть два типа металлических изделий двутавра.

  1. Сортамент широкополочных двутавров.
  2. Мостовой сортамент двутавров.

Ширина полок двутавров определяется такими маркировками как:

  • К — размер полки равен размеру профиля. Как правило, предназначена для сооружения колон.
  • Ш — полки балки значительно больше относительно профиля.
  • У — полки балки значительно меньше относительно профиля.
  • Д — полки балки имеют средние значение относительно профиля.
  • Б — полки расположены параллельно.
  • М — изделие имеет уклон полок.
    Двутавровые изделия независимо от вида могут изготавливаться различных размеров. Горячекатаные двутавровые балки изготавливают длиной от 4 до 12 метров. Что касается прокатной балки, ее максимальная длина также составляет 12 метров.

Как правило, технические характеристики двутавровых балок указываются следующими обозначениями:

  • Высота двутавровой балки обозначается буквой «h».
  • Ширина полки балки обозначается буквой «b».
  • Толщина стенки двутавра обозначается буквой «d».
  • Средняя толщина полки обозначается буквой «t».
  • Моменты инерции обозначаются буквой «I».
  • Моменты сопротивления обозначают буквой «W».
  • Радиусы инерции имеют обозначение буквой «i».
  • Статистический момент пол-усечения указывает буква «S».

Ориентируясь вышеописанными обозначениями можно выбрать двутавровые балки полностью соответствующие необходимым требованиям.

Полную информацию об изделии можно узнать из специальных таблиц производителей.

Как правило, в них указывается следующая информация:

  • Технология производства изделия.
  • Технические параметры.
  • Сорт метала.
  • Величина стенок.
  • Масса погонного метра двутавра.

В таблице сортамента двутавра можно ознакомиться со следующими величинами изделия:

  • Геометральные размеры сечения.
  • Площадь сечения.
  • Масса метра длины.
  • Осевой момент сопротивления касательно главных, центральных осей. Находит применение при вычислении прочности.
  • Основной момент инерции касательно центральных осей.
  • Статический момент инерции касательно центральных осей.
  • Радиус инерции двутавра касательно центральных осей.

Ниже представлена таблица “Двутавр по СТО АСЧМ 20-93”

Отличительными характеристиками двутавровых балок могут быть следующие критерии:

  • Класс точности изготовления А или В.
  • Мерность изделия.
  • Назначение для применения.

Расчёт веса двутавра

Вес двутавровой балки указывается производителем за метр погонный. Для расчёта веса двутавра не нужно обладать сверхъестественными знаниями, достаточно произвести следующие расчёты:

  1. Посмотреть в таблице производителя вес погонного метра двутавровой балки.
  2. Вес погонного метра двутавра умножить на длину балки.

Например, необходимо узнать вес десяти метровой двутавровой балки № 10 при этом в таблице производителя указано, что вес 1 метра погонного составляет 9.46 килограмма. Следовательно расчёт будет выглядеть так 9.46 кг. Х 10 м. = 94.6 килограмма. То есть вес десяти метровой двутавровой балки составляет 94.6 килограмма.

Что нужно знать о полках двутавра?

Условно можно сказать, что полка двутавра это металлическая пластина, расположенная поперечно сверху и снизу основы балки. У двутавровой балки две полки, которые абсолютно идентичны друг другу.

Полки двутавровой балки бывают следующих видов:

  • Узкополочные.
  • Стандартные.
  • Широкополочные.

Полки двутавровой балки могут производиться с параллельными и наклонными сторонами. Основные значения полок двутавровой балки это её ширина и толщина, которые определяются по ГОСТу. Эти значения указываются в таблицах сортамента производителя.

Важные параметры при расчёте нагрузок

При проектировании проекта необходимо произвести вычисление, насколько надёжны балки и их несущие свойства. Как правило, для вычисления какую двутавровую балку необходимо использовать при данной задаче производят расчёт пространства между стенами и максимально допустимой нагрузки на возводимое здание или конструкцию.

Определить, насколько надёжна балка можно по следующим параметрам:

  • Длина двутавра.
  • Вариант крепежа.
  • Общая площадь и разновидность поперечного сечения.
  • Ширина опоры.

Также необходимо произвести расчёт общей нагрузки на балку. Для этого нужно учесть временную и постоянную нагрузку на элементы перекрытия. Результат расчета должен быть на метр погонный двутавровой балки, который необходимо умножить на коэффициент прочности. Коэффициент прочности двутавровой балки указывается в таблице сортамента.

Все эти значения применяют при расчёте необходимого момента сопротивления. Опираясь на полученные результаты можно определиться, какой вид материала необходим.

В случае, если несущих свойств двутавровой балки не хватает, её нужно усилить. Элементы конструкции, которые принимают на себя различные нагрузки, необходимо усиливать увеличением сечения. То есть жёсткость конструкцию усиливают, приваривая дополнительные элементы.

Теоретически такой метод усиления считается одним из лучших, но, как показывает практика, довольно сложно достичь желаемого результата, так как при сварочных работах метал прогревается, что производит к ослаблению его несущих свойств.

Понижение несущих свойств двутавров зависят от его величины, производительности и направленности сварочных работ.

Как определить вес двутавра 20 размера?

Узнать вес двутавровой балки 20 размера можно следующим образом:

  1. В таблице сортамента посмотреть значения веса.
  2. Указанное в таблице значение умножить на длину балки.

Следует помнить, что в таблицах сортамента вес изделия указан за один метр погонный.

Если в таблице сортамента указан вес по ГОСТу это означает, что в процессе изготовления изделия, производитель придерживался государственных стандартов. Это позволяет приобретать материал у разных производителей, не беспокоясь, что он будет отличаться друг от друга.

Технические характеристики, приведенные в таблицах сортамента, позволяют безошибочно использовать двутавровые балки при сооружении конструкции.

В завершение можно сказать, что такие изделия металлопроката как двутавровые балки, цена на которые являются достаточно низкой, стали незаменимым материалом в разных сферах, но стоит учитывать, что надежность конструкции зависит от качественных опорных элементов.

krovlya777.ru

таблица размеров, вес по ГОСТ

Двутавр, как еще называют двутавровую балку, – это элемент конструкции, который именуют конструктивным или армирующим. Он значительно повышает прочность конструкции – как на сжатие, так и на растяжение. При этом форма, которую представляет собой это прокатное изделие, оказывается куда более прочной, чем, скажем, квадратная конструкция с той же толщиной сечения и из того же материала.

Двутавр – это элемент, широко используемый в строительстве и машиностроении, в разнообразных сложных и тяжелых механизмах. При этом на двутавровую балку ложится, как правило, задача смягчать ту силу давления (или растяжения), которая оказывает воздействие на конструкцию в данном месте. Таким образом, двутавр в большинстве своем является опорным элементом сооружения.

Двутавр имеет отличные показатели надежности и устойчивости к механическим повреждениям самого различного рода, а учитывая их основные качества, металлические двутавровые балки находят себе применение в качестве составной части шахтных перекрытий, в строительстве мостов, в каркасной части высотных зданий. Применяемый в этой конструкции армирующий элемент предназначен для перераспределения вертикальных и горизонтальных нагрузок.

Читайте также: Характеристики стандартного 6, 7 и 8-волнового шифера

Различные формы двутавров

Запрос, по которому разыскивается в недрах Интернета таблица размеров двутавровых балок, связан с тем, что двутавр – это элемент черного металлопроката, изготавливаемый по государственному стандарту. А значит, его форма и размер полок имеют строго определенные величины, отклоняется от которых только разного рода отбраковка. Кроме непосредственно размеров, эти балки могут подразделяться на группы по форме их граней:

  • двутавр с параллельными гранями;
  • двутавр с гранями под уклоном.

Изделие с параллельными гранями подразделяется на шесть меньших подгрупп в соответствии уже не с формой, а с размером его полок. Вот эти шесть подгрупп:

  • широкополочные;
  • среднеполочные;
  • нормальные;
  • узкополочные;
  • колонные;
  • сварные.

Все эти изделия металлопроката имеют свою узкую сферу применения, и не могут быть использованы в тех работах, которые не разрешены по ГОСТу.

Двутавр, у которого грани расположены под углом, тоже обладает внутренней классификацией. Под последнюю даже может быть отведена отдельная таблица. Такие балки делятся в первую очередь на две группы: обычные и специальные. ГОСТ 8239 89 определяет параметры для обычных балок с гранями, находящимися под уклоном. Для них уклон между полками двутавровой балки и стенкой составляет от 6 до 12 процентов.

Специальные балки используются для двух основных типов конструкций: для шахт и для подвесных путей. Параметры для обоих случаев прописаны в специальном государственном стандарте 19425-74. Согласно ему, в шахтах могут использоваться двутавровые балки с уклоном полок до 12 процентов, а для строительства подвесных путей используются балки, в которых уклон полок составляет до 16 процентов.

Ассортимент этого прокатного изделия

Основными параметрами для сортировки данного армирующего элемента являются внешние характеристики этого прокатного изделия: высота стенки, толщина и ширина его отдельных составляющих. Все они четко фиксируются соответствующим документом – государственным стандартом 8239 72 – и закрепляются за определенным номером изделия. Сам номер двутавровой балки может стать показателем ее высоты. К примеру, двутавр под номером 16 имеет высоту стенки, равную 16 сантиметрам.

Длина двутавровых балок колеблется от 4 до 15,5 м и в зависимости от партии может быть:

  • мерной;
  • немерной;
  • кратной мерной.

Несмотря на то что размеры и все характеристики определяются по государственному стандарту, и всю необходимую информацию может предоставить таблица определенного государственного стандарта, то цена на различные виды двутавровой балки определяется исключительно производителем.

Читайте также: Как самостоятельно сделать чердачную лестницу с люком

Деревянные двутавры

Деревянные двутавровые балки используют в каркасе при строительстве домов. По сравнению с обычными деревянными балками, двутавровые меньше подвержены деформациям в результате усушки дерева, при их использовании реже замечаются сдвиги. Они более прочны, в них реже возникают трещины, а готовое строение реже скрипит. К тому же использование деревянных двутавров позволяет сократить сроки и расходы строительства.

В представленной здесь таблице указаны размеры и вес металлических двутавров по ГОСТ 8239 72.

Номер балкиМасса 1м, кгНомер балкиМасса 1м, кгНомер балкиМасса 1м, кг
109.4622243342.2
1211.522а25.83648.6
1413.72427.34057
1615.924а29.44566.5
1818.42731.55078.5
18а19.927а33.95592.6
20213036.560108
20а22.730а39.2


krovlyamoya.ru
