Баня бочка своими руками: материалы, чертеж, изготовление

Капитальная баня из бревен или бруса на плите или ленточном фундаменте обходится довольно дорого и строится долго. Баня- бочка – это быстро возводимое строение, она не требует серьезного фундамента и капитальных затрат. Несколько дней плотницких работ — и владелец может наслаждаться русской парной, финской сауной или японской офуро. Такую баню можно построить своим руками, обладая лишь средними строительными навыками.

Особенности конструкции

Главная особенность бани- бочки- это ее бочкообразная, или цилиндрическая форма. Два торцевых щита круглой формы диаметром 2,5- 3 метра обшиваются досками, образуя цилиндрический корпус. Доски стягиваются бандажной лентой. Минимальный контакт с землей обеспечивает хорошую теплоизоляцию. Внутри бочки настилается пол, ставятся скамьи, банная печка, а при необходимости- перегородки.

Легкий дачный вариант этим и ограничивается, в 2- метровой бочке с минимальными удобствами может париться 1-2 человека. Более продвинутые конструкции длиной до 12 метров подключаются к электро-, водоснабжению и дренажу, имеют парилку, мыльню, душевую, принудительную вентиляцию и зону отдыха. Они могут принять до 5-6 человек.

Двери в перегородках делают деревянные, в дорогих моделях- из затемненного или матового стекла. Иногда вместо небольшого окна в торцевом щите его целиком или полностью выполняют из закаленного стекла или стеклопакета.

К баням бочкам можно отнести и миниатюрные одноместные купели из полубочки, стоящей вертикально. Офуро, или японская баня с подогревом, набирает популярность за пределами родной страны.

Виды и размеры

В такой бане можно оборудовать следующие виды оздоровительных процедур:

1. Традиционная русская парная с зоной для помывки. Парилка заполняется влажным паром при температуре до 85^оС. Особое удовольствие доставляет отхлестать себя или товарища березовым или дубовым веником. После парной в моечной зоне нужно обязательно окатиться ведром холодной воды. Такая баня потребляет много воды, следует продумать способ отведения ее в дренаж.
2. Финская сауна. Здесь используется сухой и очень горячий пар- до 120^оС. Необходимо продумать систему вентиляции и теплоизоляции, чтобы быстро прогревать помещение до требуемой высокой температуры. Если пространство позволяет, то устанавливают купель для окунания. В противном случае оборудуют обливную купель- подвешенное под потолком ведро с водой.
3. Офуро. Одноместная мини-баня с подогревом из Японии. Полубочку размещают вертикально, в ней устанавливают сиденье и систему подогрева воды. Офуро часто размещается на открытом воздухе, в этом случае бочка закрывается сверху крышкой с вырезом для головы.

Японская баня Офуро

От размера конструкции зависит ее вместимость и возможность размещения дополнительных удобств и помещений. Сама парилка занимает 2 м, и такова длина минимального модуля.

1. Мини- от 2 до 2,5 м, в парную влезает 2 (лежа на полках) до 4 (сидя) человек средней комплекции. Весит такая баня до полутонны.

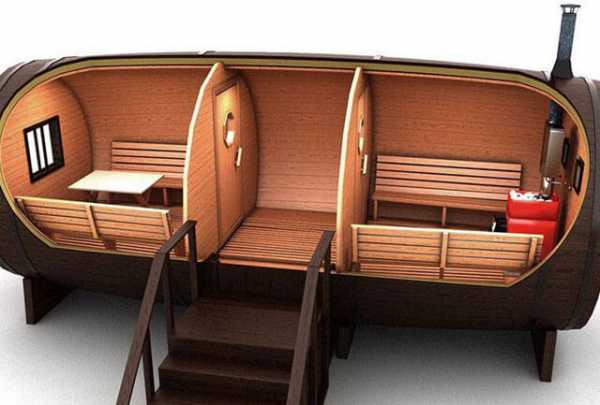

2. Стандарт- длиной до 3,5 метров. Кроме парной, помещается скромный предбанник, помогающий разместить одежду и сохранить тепло. Весит такая конструкция около тонны.
3. Макси- длиной до 6 метров, имеет полноценное мыльное отделение и предбанник увеличенной длины, который можно использовать как место отдыха.
4. Мега- стыкуются два шестиметровых модуля, между ними тамбур. Сс одной стороны- баня с парной, помывочной и душевой комнатами, с другой- комната отдыха

Несмотря на большие размеры отдельных моделей, они не требуют мощных фундаментов и могут устанавливаться на легкие опорные конструкции размером с железнодорожную шпалу.

Преимущества и недостатки

Бани в форме бочки обладают рядом достоинств. Среди них:

• малые габариты, баня помещается даже на самом маленьком участке в садоводстве между грядкой и теплицей;

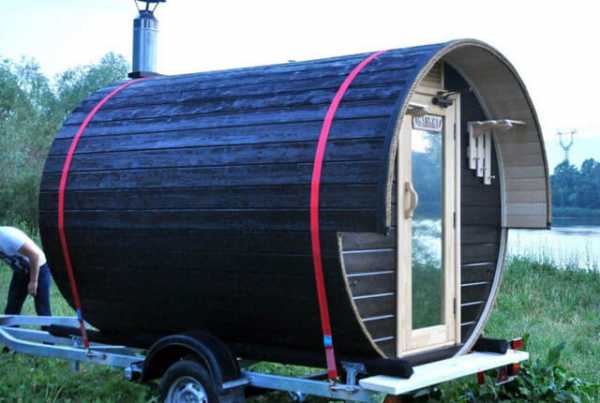

• мобильность, конструкция перевозится в кузове любого грузовика, а версии Мини- и в прицепе легкового автомобиля;
• устанавливается на любую ровную площадку с организованным стоком без капитального фундамента;
• скорость постройки, сборка занимает день-два;
• отсутствие углов обеспечивает быстрый прогрев до 80^оС (до часа) и долгое сохранение тепла;
• достаточный комфорт, несмотря на малые габариты, округлые стены служат как естественные спинки кресел;
• оригинальный и эстетичный внешний вид;
• простой уход, отсутствие углов облегчает уборку;
• экономичность при постройке и во время эксплуатации.

Среди преимуществ бани-бочки скорость постройки и простой уход

К недостаткам можно отнести:

• проблемы с дополнительной теплоизоляцией;
• теснота в малых моделях;
• невозможность пропитки досок обшивки сильнодействующими средствами, предотвращающими гниение и поражение грибком;
• сложность замены пришедших в негодность досок обшивки, особенно на полу.

Достоинства конструкции значительно перевешивают ее недостатки в том случае, когда требуется недорогая, компактная, быстровозводимая и мобильная баня.

Особенности технологии самостоятельного изготовления

Несмотря на кажущуюся простоту конструкции, постройка бани — бочки своими руками потребует от владельца определенных навыков. Среди них:

• работа с чертежами;
• инженерно-строительные расчеты;
• земляные работы для подготовки площадки;
• плотницкие и столярные работы для сборки и обустройства бани;
• монтажные работы для установки печи и дымохода, подключения к коммуникациям.

Кроме того, необходимо наличие времени. Сборка бани из подготовленного комплекта силами Опытная бригада может собрать баню из подготовленного комплекта за день, а вот самому придется повозиться, в том числе с подбором и подготовкой материалов.

Подготовка материала и инструментов

Подавляющее большинство бань, собранных своими руками, делают из дерева. при выборе материала обычно останавливаются на лиственных породах, таких, как дуб, бук, лиственница, кедр или липа. Применение дерева хвойных пород не рекомендуется, поскольку при нагреве они обильно выделяют смолу. Их можно использовать только для несущих конструкций и наружной обшивки при условии устройства достаточной теплоизоляции.

Для соединения конструктивных элементов применяются металлические детали, такие, как саморезы, уголки, бандажные ленты для обтягивания бани- бочки. Нужно внимательно следить за тем, чтобы они не выступали над поверхностью дерева. Прикосновение с ним может вызвать серьезный ожог. Верхнюю часть цилиндра- бочки для защиты от осадков покрывают мягкой кровлей или металлопрофилем.

Печь-каменку в такой бане устанавливают металлическую, со встроенным баком для нагрева воды. Для самых компактных вариантов бочек, где на счету каждый квадратный сантиметр, выбирают вариант с баком, размещенным на дымоходе.

Все электрооборудование должно быть приспособлено для работы во влажных помещениях, обязательна установка устройств зарядового отключения (УЗО) для защиты от поражения электротоком.

Для сборки бани потребуются:

• шпунтованные доски толщиной-25-30мм, шириной 80-90 мм;
• брус 100*100 для устройства опорных конструкций;
• доски длиной до 2 метров для устройства банной мебели»;
• двери и окна;
• фурнитура и крепежные изделия;
• металлическая лента с бандажными креплениями;
• кровельные материалы;
• сантехническое оборудование: сливы, краны, трубы, фитинги; раковины и т.п.;
• провода и электроустановочные элементы: светильники, выключатели и т.п.

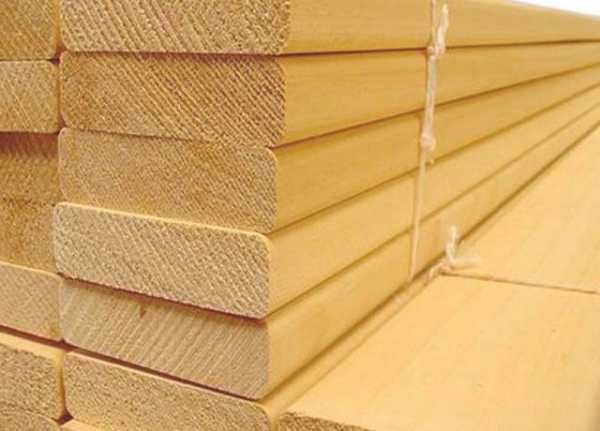

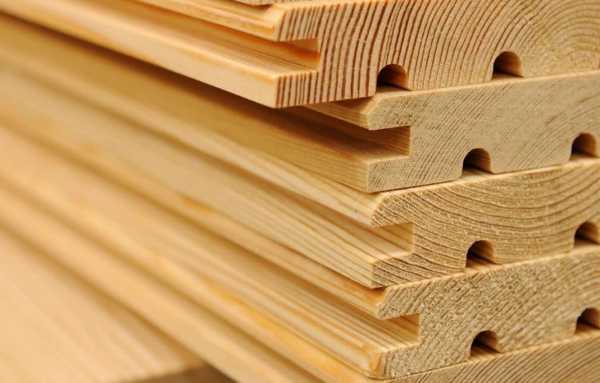

Для изготовления бани-бочки понадобятся шпунтованные доски

При сборке потребуются следующие инструменты и принадлежности

• аккумуляторный или сетевой шуруповерт;
• циркулярная пила;
• электролобзик;
• ручной плотницкий инструмент: долото, топор, киянка, ножовка и т.п.;
• измерительный инструмент: рулетка, уголок, уровень;
• инструмент для земляных работ: лопата, тачка, ведра.
• малярный инструмент.

На полу обычно устраивают решетчатый настил, он облегчает ходьбу по вогнутому полу и обеспечивает вентиляцию его досок.

Баню устанавливают с небольшим уклоном для обеспечения слива воды. В конце уклона оборудуют решетку слива, к ней снаружи подсоединяется дренажная труб, ведущая в отдельный канализационный колодец или в общую канализацию. Бани минимального размера без водопровода допускается не подключать к канализации, небольшое количество стоков может рассеиваться в щебеночно-песочной полушке площадки. Но в этом случае в бане можно будет только париться и окатываться водой, мыло и шампуни могут повредить насаждениям.

Особо тщательно нужно следить за качеством теплоизоляции возле печки и дымохода- нарушение правил может привести к пожару.

Чертежи и расчет материала

Прежде чем начать подбирать и закупать материал для строительства бани — бочки своими руками, потребуются чертежи объекта в трех проекциях. Можно также построить его трехмерную параметрическую модель в одной из доступных в сети бесплатных конструкторских программ для домашнего строительства. Такие программы содержат еще и модуль расчета количества потребного материала и позволяют сэкономить массу времени.

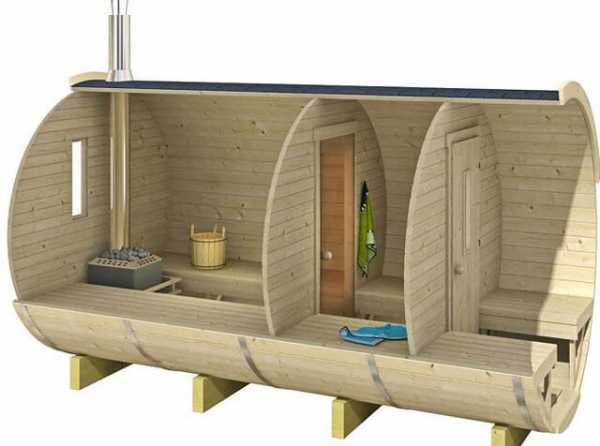

Чертеж бани-бочки

Для тех, кто решил действовать по старинке и чертит и считать вручную, опытные мастера предлагают ряд рекомендаций:

1. Выбор длины постройки. Лесоматериалы поставляются со стандартной длиной в 6 метров, поэтому максимально эффективное использование материала получится при длине, равной 2 или 3 метра, так, чтобы доска распиливалась на 2 или 3 части. Промежуточные значение приведут к появлению большого количества остатков. Остатки из досок пойдут на торцевые стенки. Обработанные доски поставляются также длиной 3 и 2,2 и 2 метра, это нужно учитывать при проектировании внутренней отделки и мебели.
2. Выбор диаметра. Средний рост составляет около 175 см, высота стандартной банной двери- 170 см, поэтому минимальный диаметр- 2 метра. С повышением диаметра растут как комфорт, так и затраты на материалы и отопление. Редко встречаются бани бочки диаметром более 2,5 м.
3. Планирование помещений. Все двери должны открываться наружу. Если кто-либо потеряет сознание от высокой температуры или влажности, его тело не должно заблокировать дверь и помешать прийти на помощь. Двери во внутренних перегородках размещаются по центру, чтобы округлость потолка не помешала их полному открыванию.
4. Печь обычно устанавливают в торце, так, чтобы мимо нее не приходилось ходить. Если печь размещается у внутренней перегородки для топки снаружи, следует предусмотреть защитную деревянную решетку- ограждение.

Количество досок для обшивки рассчитывается, исходя из длины окружности

где D- диаметр бочки. Длину окружности нужно разделить на ширину доски и получить их количество.

Пошаговые этапы постройки

Опытные мастера описали, как построить баню бочку своими руками. Строительство разбивается на следующие этапы:

1. Устройство площадки. Бочку можно установить на любую ровную поверхность- асфальт, бетонную плиту, тротуарную плитку. Можно устроить и песчано- гравийную подушку. Следует выбрать котлован глубиной 0,2 м, длиной, равной длине бочки и шириной, равной диаметру плюс 0,5 м. Углубление засыпается песком на 10 см и трамбуется, сверху крупным щебнем. Обустраивается сливная яма или подключение к общей канализации.
2. Установка подставок. Их делают из доски 150*50мм или бруса100*150. В опорах пропиливается вырез с радиусом, равным радиусу бочки. Опоры скрепляю друг с другом продольными лагами.
3. Устанавливаются доски пола, до заполнения выемки в опорах. Следует добиваться полного вхождения шипа шпунтового соединения в паз по всей длине доски.
4. Установка торцевых стен и внутренних перегородок. Обычно сначала на земле сбивают щиты, а потом отпиливают их лобзиком по окружности. Проемы для дверей оставляют заранее, проемы для окон выпиливают по месту после сборки.
5. Каркас бочки обшивается досками до верха. Стальными бандажными лентами, проходящими не далее 0,5 м от торцевых или внутренних стенок, вся конструкция скрепляется окончательно.
6. Устанавливаются двери и окна, уплотняются стыки торцевых стен с помощью герметика. Рядом с печкой следует применять термостойкий герметик.
7. Монтируется мягкая кровля.
8. Монтируется печка, дымоход и банная мебель.
9. Устанавливается сантехническое и электрическое оборудование.

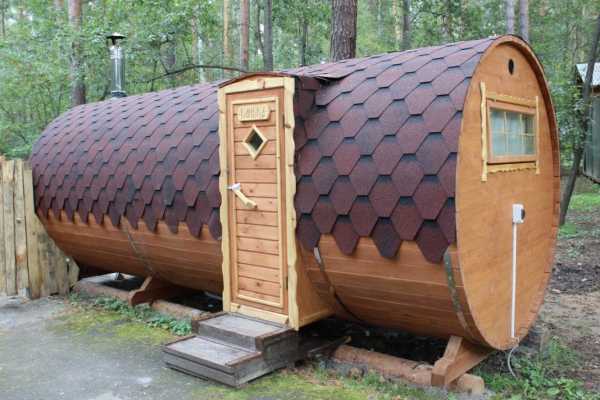

Готовая баня-бочка сделанная своими руками

На этом строительство бани-бочки своими руками завершается, можно переходить к деталям внутреннего обустройства.

Нюансы обустройства

Внутреннее обустройство бани- бочки определяется потребностями и возможностями ее владельца. Если баню планируется использовать только в теплое время года- утепление не потребуется. В противном случае необходимо утеплить стены базальтовой ватой, а в нижней части лучше применить не боящийся влаги пеноплекс.

Кроме полков в парилке необходимо сделать скамейки и столик в предбаннике. Если есть комната отдыха, ее также лучше укомплектовать деревянной мебелью, не боящейся влаги.

Поверхности стен и мебели можно пропитать льняным маслом или специальными составами для бань.

Обязательно следует оборудовать печь защитными решетками- ограждениями, исключающими ожоги.

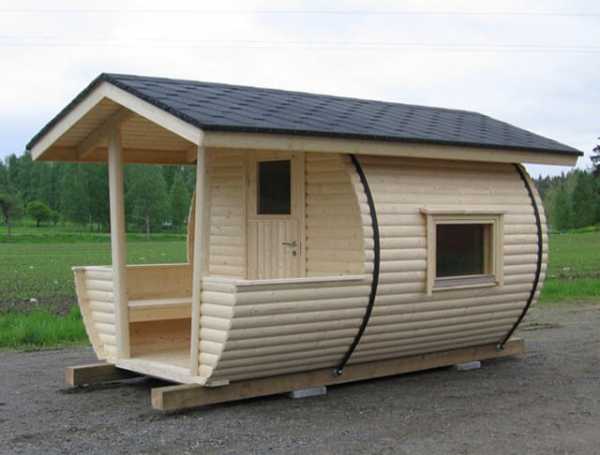

Для отдыха в летний период у входа оборудуют навес-веранду. Для этого доски крыши и стен выпускают над входной торцевой стеной.

Советы по эксплуатации

Уход за баней- бочкой достаточно прост. самое главное- каждый раз качественно проветривать помещения после использования. Остаточная влага в застоявшемся воздухе может привести к появлению плесени и грибка.

Время от времени следует обновлять пропитку поверхностей льняным маслом. Это поможет продлить срок их службы.

Нужно внимательно следить за образованием нагара и сажи в дымоходе, особенно при использовании смолистых дров. Раз в сезон дымоход следует прочищать.

Также раз в сезон следует проверять состояние электрооборудования с замером сопротивления изоляции.

Изготовление бани-бочки своими руками- серьезное испытание строительно-монтажных навыков домашнего мастера. Возведенная быстро и недорого, к тому же сделанная своими руками баня сможет долго радовать семью и друзей приятным отдыхом и полезными для здоровья процедурами.

sladkiyson.net

Баня бочка своими руками: материалы, чертеж, изготовление

Капитальная баня из бревен или бруса на плите или ленточном фундаменте обходится довольно дорого и строится долго. Баня- бочка – это быстро возводимое строение, она не требует серьезного фундамента и капитальных затрат. Несколько дней плотницких работ — и владелец может наслаждаться русской парной, финской сауной или японской офуро. Такую баню можно построить своим руками, обладая лишь средними строительными навыками.

Особенности конструкции

Главная особенность бани- бочки- это ее бочкообразная, или цилиндрическая форма. Два торцевых щита круглой формы диаметром 2,5- 3 метра обшиваются досками, образуя цилиндрический корпус. Доски стягиваются бандажной лентой. Минимальный контакт с землей обеспечивает хорошую теплоизоляцию. Внутри бочки настилается пол, ставятся скамьи, банная печка, а при необходимости- перегородки.

Легкий дачный вариант этим и ограничивается, в 2- метровой бочке с минимальными удобствами может париться 1-2 человека. Более продвинутые конструкции длиной до 12 метров подключаются к электро-, водоснабжению и дренажу, имеют парилку, мыльню, душевую, принудительную вентиляцию и зону отдыха. Они могут принять до 5-6 человек.

Двери в перегородках делают деревянные, в дорогих моделях- из затемненного или матового стекла. Иногда вместо небольшого окна в торцевом щите его целиком или полностью выполняют из закаленного стекла или стеклопакета.

К баням бочкам можно отнести и миниатюрные одноместные купели из полубочки, стоящей вертикально. Офуро, или японская баня с подогревом, набирает популярность за пределами родной страны.

Виды и размеры

В такой бане можно оборудовать следующие виды оздоровительных процедур:

1. Традиционная русская парная с зоной для помывки. Парилка заполняется влажным паром при температуре до 85^оС. Особое удовольствие доставляет отхлестать себя или товарища березовым или дубовым веником. После парной в моечной зоне нужно обязательно окатиться ведром холодной воды. Такая баня потребляет много воды, следует продумать способ отведения ее в дренаж.
2. Финская сауна. Здесь используется сухой и очень горячий пар- до 120^оС. Необходимо продумать систему вентиляции и теплоизоляции, чтобы быстро прогревать помещение до требуемой высокой температуры. Если пространство позволяет, то устанавливают купель для окунания. В противном случае оборудуют обливную купель- подвешенное под потолком ведро с водой.
3. Офуро. Одноместная мини-баня с подогревом из Японии. Полубочку размещают вертикально, в ней устанавливают сиденье и систему подогрева воды. Офуро часто размещается на открытом воздухе, в этом случае бочка закрывается сверху крышкой с вырезом для головы.

Японская баня Офуро

От размера конструкции зависит ее вместимость и возможность размещения дополнительных удобств и помещений. Сама парилка занимает 2 м, и такова длина минимального модуля.

1. Мини- от 2 до 2,5 м, в парную влезает 2 (лежа на полках) до 4 (сидя) человек средней комплекции. Весит такая баня до полутонны.
2. Стандарт- длиной до 3,5 метров. Кроме парной, помещается скромный предбанник, помогающий разместить одежду и сохранить тепло. Весит такая конструкция около тонны.
3. Макси- длиной до 6 метров, имеет полноценное мыльное отделение и предбанник увеличенной длины, который можно использовать как место отдыха.
4. Мега- стыкуются два шестиметровых модуля, между ними тамбур. Сс одной стороны- баня с парной, помывочной и душевой комнатами, с другой- комната отдыха

Несмотря на большие размеры отдельных моделей, они не требуют мощных фундаментов и могут устанавливаться на легкие опорные конструкции размером с железнодорожную шпалу.

Преимущества и недостатки

Бани в форме бочки обладают рядом достоинств. Среди них:

• малые габариты, баня помещается даже на самом маленьком участке в садоводстве между грядкой и теплицей;
• мобильность, конструкция перевозится в кузове любого грузовика, а версии Мини- и в прицепе легкового автомобиля;
• устанавливается на любую ровную площадку с организованным стоком без капитального фундамента;
• скорость постройки, сборка занимает день-два;
• отсутствие углов обеспечивает быстрый прогрев до 80^оС (до часа) и долгое сохранение тепла;
• достаточный комфорт, несмотря на малые габариты, округлые стены служат как естественные спинки кресел;
• оригинальный и эстетичный внешний вид;
• простой уход, отсутствие углов облегчает уборку;
• экономичность при постройке и во время эксплуатации.

Среди преимуществ бани-бочки скорость постройки и простой уход

К недостаткам можно отнести:

• проблемы с дополнительной теплоизоляцией;
• теснота в малых моделях;
• невозможность пропитки досок обшивки сильнодействующими средствами, предотвращающими гниение и поражение грибком;
• сложность замены пришедших в негодность досок обшивки, особенно на полу.

Достоинства конструкции значительно перевешивают ее недостатки в том случае, когда требуется недорогая, компактная, быстровозводимая и мобильная баня.

Особенности технологии самостоятельного изготовления

Несмотря на кажущуюся простоту конструкции, постройка бани — бочки своими руками потребует от владельца определенных навыков. Среди них:

• работа с чертежами;
• инженерно-строительные расчеты;
• земляные работы для подготовки площадки;
• плотницкие и столярные работы для сборки и обустройства бани;
• монтажные работы для установки печи и дымохода, подключения к коммуникациям.

Кроме того, необходимо наличие времени. Сборка бани из подготовленного комплекта силами Опытная бригада может собрать баню из подготовленного комплекта за день, а вот самому придется повозиться, в том числе с подбором и подготовкой материалов.

Подготовка материала и инструментов

Подавляющее большинство бань, собранных своими руками, делают из дерева. при выборе материала обычно останавливаются на лиственных породах, таких, как дуб, бук, лиственница, кедр или липа. Применение дерева хвойных пород не рекомендуется, поскольку при нагреве они обильно выделяют смолу. Их можно использовать только для несущих конструкций и наружной обшивки при условии устройства достаточной теплоизоляции.

Для соединения конструктивных элементов применяются металлические детали, такие, как саморезы, уголки, бандажные ленты для обтягивания бани- бочки. Нужно внимательно следить за тем, чтобы они не выступали над поверхностью дерева. Прикосновение с ним может вызвать серьезный ожог. Верхнюю часть цилиндра- бочки для защиты от осадков покрывают мягкой кровлей или металлопрофилем.

Печь-каменку в такой бане устанавливают металлическую, со встроенным баком для нагрева воды. Для самых компактных вариантов бочек, где на счету каждый квадратный сантиметр, выбирают вариант с баком, размещенным на дымоходе.

Все электрооборудование должно быть приспособлено для работы во влажных помещениях, обязательна установка устройств зарядового отключения (УЗО) для защиты от поражения электротоком.

Для сборки бани потребуются:

• шпунтованные доски толщиной-25-30мм, шириной 80-90 мм;
• брус 100*100 для устройства опорных конструкций;
• доски длиной до 2 метров для устройства банной мебели»;
• двери и окна;
• фурнитура и крепежные изделия;
• металлическая лента с бандажными креплениями;
• кровельные материалы;
• сантехническое оборудование: сливы, краны, трубы, фитинги; раковины и т.п.;
• провода и электроустановочные элементы: светильники, выключатели и т.п.

Для изготовления бани-бочки понадобятся шпунтованные доски

При сборке потребуются следующие инструменты и принадлежности

• аккумуляторный или сетевой шуруповерт;
• циркулярная пила;
• электролобзик;
• ручной плотницкий инструмент: долото, топор, киянка, ножовка и т.п.;
• измерительный инструмент: рулетка, уголок, уровень;
• инструмент для земляных работ: лопата, тачка, ведра.
• малярный инструмент.

На полу обычно устраивают решетчатый настил, он облегчает ходьбу по вогнутому полу и обеспечивает вентиляцию его досок.

Баню устанавливают с небольшим уклоном для обеспечения слива воды. В конце уклона оборудуют решетку слива, к ней снаружи подсоединяется дренажная труб, ведущая в отдельный канализационный колодец или в общую канализацию. Бани минимального размера без водопровода допускается не подключать к канализации, небольшое количество стоков может рассеиваться в щебеночно-песочной полушке площадки. Но в этом случае в бане можно будет только париться и окатываться водой, мыло и шампуни могут повредить насаждениям.

Особо тщательно нужно следить за качеством теплоизоляции возле печки и дымохода- нарушение правил может привести к пожару.

Чертежи и расчет материала

Прежде чем начать подбирать и закупать материал для строительства бани — бочки своими руками, потребуются чертежи объекта в трех проекциях. Можно также построить его трехмерную параметрическую модель в одной из доступных в сети бесплатных конструкторских программ для домашнего строительства. Такие программы содержат еще и модуль расчета количества потребного материала и позволяют сэкономить массу времени.

Чертеж бани-бочки

Для тех, кто решил действовать по старинке и чертит и считать вручную, опытные мастера предлагают ряд рекомендаций:

1. Выбор длины постройки. Лесоматериалы поставляются со стандартной длиной в 6 метров, поэтому максимально эффективное использование материала получится при длине, равной 2 или 3 метра, так, чтобы доска распиливалась на 2 или 3 части. Промежуточные значение приведут к появлению большого количества остатков. Остатки из досок пойдут на торцевые стенки. Обработанные доски поставляются также длиной 3 и 2,2 и 2 метра, это нужно учитывать при проектировании внутренней отделки и мебели.
2. Выбор диаметра. Средний рост составляет около 175 см, высота стандартной банной двери- 170 см, поэтому минимальный диаметр- 2 метра. С повышением диаметра растут как комфорт, так и затраты на материалы и отопление. Редко встречаются бани бочки диаметром более 2,5 м.
3. Планирование помещений. Все двери должны открываться наружу. Если кто-либо потеряет сознание от высокой температуры или влажности, его тело не должно заблокировать дверь и помешать прийти на помощь. Двери во внутренних перегородках размещаются по центру, чтобы округлость потолка не помешала их полному открыванию.
4. Печь обычно устанавливают в торце, так, чтобы мимо нее не приходилось ходить. Если печь размещается у внутренней перегородки для топки снаружи, следует предусмотреть защитную деревянную решетку- ограждение.

Количество досок для обшивки рассчитывается, исходя из длины окружности

где D- диаметр бочки. Длину окружности нужно разделить на ширину доски и получить их количество.

Пошаговые этапы постройки

Опытные мастера описали, как построить баню бочку своими руками. Строительство разбивается на следующие этапы:

1. Устройство площадки. Бочку можно установить на любую ровную поверхность- асфальт, бетонную плиту, тротуарную плитку. Можно устроить и песчано- гравийную подушку. Следует выбрать котлован глубиной 0,2 м, длиной, равной длине бочки и шириной, равной диаметру плюс 0,5 м. Углубление засыпается песком на 10 см и трамбуется, сверху крупным щебнем. Обустраивается сливная яма или подключение к общей канализации.
2. Установка подставок. Их делают из доски 150*50мм или бруса100*150. В опорах пропиливается вырез с радиусом, равным радиусу бочки. Опоры скрепляю друг с другом продольными лагами.
3. Устанавливаются доски пола, до заполнения выемки в опорах. Следует добиваться полного вхождения шипа шпунтового соединения в паз по всей длине доски.
4. Установка торцевых стен и внутренних перегородок. Обычно сначала на земле сбивают щиты, а потом отпиливают их лобзиком по окружности. Проемы для дверей оставляют заранее, проемы для окон выпиливают по месту после сборки.
5. Каркас бочки обшивается досками до верха. Стальными бандажными лентами, проходящими не далее 0,5 м от торцевых или внутренних стенок, вся конструкция скрепляется окончательно.
6. Устанавливаются двери и окна, уплотняются стыки торцевых стен с помощью герметика. Рядом с печкой следует применять термостойкий герметик.
7. Монтируется мягкая кровля.
8. Монтируется печка, дымоход и банная мебель.
9. Устанавливается сантехническое и электрическое оборудование.

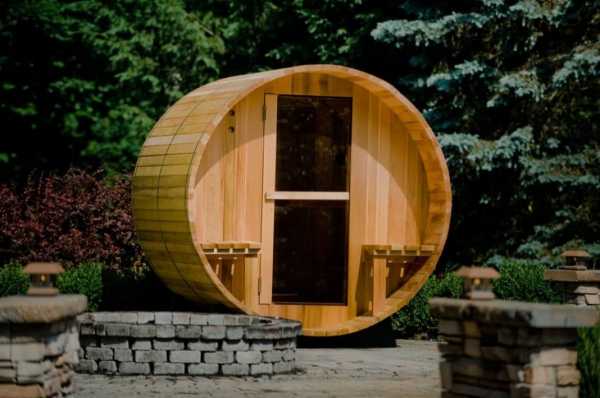

Готовая баня-бочка сделанная своими руками

На этом строительство бани-бочки своими руками завершается, можно переходить к деталям внутреннего обустройства.

Нюансы обустройства

Внутреннее обустройство бани- бочки определяется потребностями и возможностями ее владельца. Если баню планируется использовать только в теплое время года- утепление не потребуется. В противном случае необходимо утеплить стены базальтовой ватой, а в нижней части лучше применить не боящийся влаги пеноплекс.

Кроме полков в парилке необходимо сделать скамейки и столик в предбаннике. Если есть комната отдыха, ее также лучше укомплектовать деревянной мебелью, не боящейся влаги.

Поверхности стен и мебели можно пропитать льняным маслом или специальными составами для бань.

Обязательно следует оборудовать печь защитными решетками- ограждениями, исключающими ожоги.

Для отдыха в летний период у входа оборудуют навес-веранду. Для этого доски крыши и стен выпускают над входной торцевой стеной.

Советы по эксплуатации

Уход за баней- бочкой достаточно прост. самое главное- каждый раз качественно проветривать помещения после использования. Остаточная влага в застоявшемся воздухе может привести к появлению плесени и грибка.

Время от времени следует обновлять пропитку поверхностей льняным маслом. Это поможет продлить срок их службы.

Нужно внимательно следить за образованием нагара и сажи в дымоходе, особенно при использовании смолистых дров. Раз в сезон дымоход следует прочищать.

Также раз в сезон следует проверять состояние электрооборудования с замером сопротивления изоляции.

Изготовление бани-бочки своими руками- серьезное испытание строительно-монтажных навыков домашнего мастера. Возведенная быстро и недорого, к тому же сделанная своими руками баня сможет долго радовать семью и друзей приятным отдыхом и полезными для здоровья процедурами.

stroylegko.com

Как сделать баню бочку своими руками: размеры доски, чертежи, какая печь нужна, как построить, сборка круглой бани, как утеплить, изготовление на фото и видео

Сделать в своем доме баню для личного пользования, вероятно, хотели бы многие хозяева, однако в силу ряда причин это не всегда возможно осуществить. Тем не менее, если использовать проект компактной бани-бочки, то многие из ограничений можно обойти. Далее в статье с фото мы подробно опишем, как построить баню-бочку своими руками, и при этом иметь возможность наслаждаться приятным отдыхом не выходя из дома.

Помимо своих небольших размеров, позволяющих оборудовать такую баню и в доме, и на даче, она имеет и другие преимущества (прочитайте также: «Варианты бани для дачи – какую выбрать или построить»). В частности, презентабельность, натуральность, а также экономичность при эксплуатации делают проекты бани-бочки все более востребованными среди потребителей. В то же время, это вполне функциональное помещение, содержащее все необходимое для полноценного времяпрепровождения в бане.

Изготовление бани-бочки требует тщательного подхода к выбору древесины, которая будет использована при строительстве, поскольку никакой дополнительной внутренней обшивки не будет.

Категорически нельзя использовать для строительства хвойные породы древесины, содержащие много смолы, которая при нагревании может обжигать кожу и негативно влиять на дыхательную систему.

Исключение составляет только древесина кедра. Такая доска для бани-бочки будет одним из лучших вариантов, ведь он оказывает оздоравливающее воздействие на организм за счет содержания эфирных масел и других компонентов. Кроме того, кедровая древесина не трескается и не изменяет формы при нагревании, устойчива к высокой влажности и атакам бактерий. Да и красивая фактурная поверхность придает помещению особую эстетику и шарм.

Очень хороша для изготовления бань-бочек древесина дуба, которая отличается большой прочностью, долговечностью и твердостью. А под воздействием влаги дуб становится еще крепче. Тем не менее, дубовые доски стоят достаточно дорого, поэтому их применяют чаще для изготовления предметов мебели в бане, чем для возведения стен.

Внешний вид дубовой древесины весьма привлекателен – глубокий темный оттенок в сочетании с красивой фактурой. Все эти показатели в сочетании с лечебными свойствами дуба делают его весьма подходящим для бань.

Тем не менее, чаще всего сборку бани-бочки производят из липы. Она придает помещению приятный аромат и особую целебную атмосферу. Липа обладает веществами, позволяющими излечивать заболевания дыхательных путей, почек и печени, приводить в порядок кожные покровы, омолаживать и очищать их.

Примечательно, что липа хорошо аккумулирует тепло. Кроем того, она не дает сильной усадки и удобна в обработке. Читайте также: «Какая бочка сауна лучше подойдёт для дома и дачи».

Однако из-за низкой плотности древесины липа весьма подвержена грибковым заболеваниям и гнили, поэтому такая баня прослужит меньше, чем из более твердых сортов древесины.

Осиновая древесина также подходит для строительства бани бочки. По своим характеристикам она схожа с липой, правда, при правильной заготовке не подвержена растрескиванию, не деформируется и не так подвержена влажности, а, наоборот, со временем становится прочнее.

Такая древесина является наиболее дешевой из всех представленных вариантов, то есть относится к экономклассу.

Хотя для строительства традиционных бань зачастую применяют березу, ольху или пихту, для бани-бочки они не подходят по ряду причин.

В зависимости от предпочтений и функционального назначения, бани-бочки можно разделить на три большие группы:

1. Финская баня с сухим паром и высокой температурой. Предпочтительно, чтобы рядом с парилкой в такой бане находилась купель или деревянное ведро с холодной водой.
2. Русская парная
   с влажным густым паром и вениками. Такая баня включает два помещения – собственно моечную и парилку.
3. Японская традиционная баня-бочка – офуро. Это своего рода большая деревянная ванна, которая постоянно подогревается встроенной в нее печью.

Использование русской бани включает два этапа, следовательно, оно состоит из таких помещений:

• Парилка – в ней густой влажный пар образуется за счет выплескивания воды или травяных настоев на разогретые камни.
• Моечная комната – тут, после предварительного распаривания и массажа вениками, принимают душ, смывая пот и налипшие листья, и постепенно охлаждаясь.

Во время установки бани-бочки такого типа предусматривают небольшой наклон, чтобы вода могла стекать из системы отвода стоков, обустроенной в полу, и не застаивалась.

Печь для бани-бочки в данном случае устанавливают между помещениями так, что сетка с каменкой выходит в сторону парилки, а бак для нагрева располагается в моечном помещении.

При этом сама топка располагается также в моечной, за защитным экраном. Поскольку места в бане-бочке не так много, печка должна быть компактной. Вокруг нее на стены нужно обязательно установить жаростойкие панели для защиты дерева от возгорания.

Обустроить парную с сухим легким паром можно в одном помещении, предусмотрев на выходе емкость с водой, в которую можно будет окунуться. Если рядом нет речки или бассейна, то придется построить купель, поскольку охладиться и ополоснуться нужно обязательно.

Такая финская баня из бочки своими руками строится намного проще, чем полноценная крупногабаритная конструкция. Она должна быть практически герметичной, без трещин или щелей. Отверстие для отвода воды не требуется. Правда, нужно предусмотреть вентиляционный затвор под потолком или в полу со специальной задвижкой, которую в случае необходимости можно открыть.

В такой бане бочке располагают только лежанки, которые можно сделать широкими – на них будет вполне комфортно расположиться, а также печку с каменкой. При желании на раскаленные камни в терапевтических целях можно капнуть эфирное масло или настой трав.

Сауна в виде бочки может быть расположена как вертикально, так и горизонтально. В последнем варианте места внутри получается значительно больше.

Достаточно новый для России вид бани. Это традиционная японская баня в виде бочки с подогревом. Она весьма проста в использовании и размещении.

В бане офуро нет крыши, однако, ею можно пользоваться независимо от времени года.

Устанавливают офуро на деревянном помосте, а внутри бочки располагают сиденья из дерева и закрытую перегородкой печку, чтобы не получить ожогов.

Согласно японской философии в такой бане у человека восстанавливается эмоциональное и физическое здоровье, он приходит в гармонию с собой и окружающим миром (прочитайте: «Японская баня – виды и особенности»).

Как правило, офуро имеет эллипсоидную форму, которая позволяет разместить печь самым безопасным для человека образом. Как вариант, внутрь бочки могут быть подведены трубы для подогрева, а сама печь вынесена за пределы бани.

Однако подобная конструкция потребует больше времени и ресурсов для разогрева и поддержания температуры.

Длительность процедур в бане офуро обычно составляет 10-20 минут. После такой ванны кожу нужно растереть жесткой перчаткой, выполняя массаж, сходный с русскими вениками.

Даже если вы знаете, как сделать баню бочку своими руками, предварительную подготовку материала для работы все равно нужно произвести.

Если вы владеете навыками и оборудованием для самостоятельной обработки древесины, доски для бани следует закупить с параметрами 90-95 мм ширины и 45-50 мм толщины.

В противном случае следует предоставить мастеру чертежи бани-бочки с указанием размеров, согласно которым он подготовит нужное количество материала, который будет идеально подогнан и обработан.

Стоит отметить, что количество досок напрямую зависит от размеров бани-бочки. Чтобы подсчитать этот показатель, следует выполнить чертеж в масштабе, вычислив длину окружности и разделив ее на ширину одной доски. Длина досок влияет на размер будущего помещения. Как правило, круглые бани занимают от 2,5 до 6 метров в зависимости от типа и планировки внутри строения.

Помимо этого, нужно подготовить древесину для задней и передней стенки с дверным проемом. Подставки под бочку выполняются из прочных деревянных брусьев, выточенных под нужную форму согласно чертежам. Для прочности всей конструкции стены нужно будет стянуть полосами из железа, которые напоминают обручи на бочках.

Подгонку оконных рам и дверного полотна нужно производить как можно тщательнее, чтобы обеспечить конструкции герметичность. Лавки и пол внутри бани-бочки также выполняются из древесины, так что их нужно будет обтесать и отшлифовать.

Чтобы обеспечить термоизоляцию печи, следует приобрести специальный материал, например минерит. Поскольку баня должна дышать и проветриваться, в ней предусматривают специальное окно.

Еще до того, как сделать круглую баню, нужно определиться с типом дымохода, а также материалом, из которого он будет изготовлен.

В случае с русской баней, перед строительством нужно подготовить трубы для отвода стоков, емкости для нагрева воды, а также поддоны, если вы решили оборудовать душ.

В зависимости от типа будущей крыши, производится заготовка материала для нее. Можно использовать мягкий кровельный материал, уложенный прямо поверх потолка бочки. Более сложная двускатная крыша потребует установки жестких опор.

Крепление всех элементов будет производиться нержавеющими саморезами или гвоздями.

В некоторых случаях в банях-бочках перед входом обустраивают небольшую веранду, для которой тоже потребуются стройматериалы.

Поскольку в бане с моечным помещением будет образовываться большое количество грязной воды, ее нужно правильно отводить. Если пользоваться баней нечасто, то можно обойтись отверстием в полу. Однако для интенсивной эксплуатации бани-бочки такой способ не годится, так как излишняя влага под строением приведет к появлению грибка, гниению и порче пола, неприятному запаху.

Поэтому изначально баню устанавливают под уклоном в сторону отводящего отверстия, соединенного с трубой, по которой стоки уходят в сливную яму. Эту трубу следует тщательно утеплить, чтобы в зимнее время она не трескалась и вода в ней не замерзала.

Для удобства передвижения в круглой бане на полу устраивают настил в виде решетки. Сквозь щели в такой решетке вода будет свободно стекать в сторону отлива, а доски смогут хорошо просыхать, да и строение приобретет законченный вид.

После того, как заготовка материалов закончена, древесину нужно обработать защитными антисептическими пропитками, тщательно просушить, после чего можно начинать сборку строения.

Перед тем, как сделать баню-бочку, нужно уложить балки для основы, на которые придется вся нагрузка по поддержанию постройки над поверхностью.

Укладку балок основы производят так:

• Подготавливают нужное количество балок 3,5-4 см толщины и 30-35 см ширины – от 2 до 4 штук в зависимости от длины постройки. В них согласно чертежам вырезают выемки, в которые будут уложены и закреплены доски нижней части бочки для бани.
• Далее балки расставляют на равном расстоянии друг от друга, расположив их таким образом, чтобы первая поддерживала стенку с дверным проемом, а последняя находилась под задней стеной.
• В конце все уложенные балки следует скрепить в единый жесткий каркас, чтобы при установке и эксплуатации бани они не могли сместиться в стороны.

На следующем этапе принимаются за изготовление днищ будущей бочки, то есть передней и задней ее стенок. Они должны быть гладкими и ровными, без щелей и дефектов. На них нужно нанести разметку под окошки и дверной проем. В зависимости от расположения проемов, на стенках будут закрепляться бруски, по которым будут нашивать доски боков самой бочки. Эти бруски фиксируют поперек конструкции.

Прежде всего, собирают каркас из брусков и нашивают на него доску, чтобы получить квадрат. Вычислив его середину, на поверхности чертят окружность и выпиливают по контуру круг. Аналогично размечают обе стенки.

Далее в каждом круге делают разметку под одно или два окошка и дверной проем, после чего выпиливают отверстия. Если необходимо, полученные отверстия укрепляют брусками.

Дальнейшие действия будут связаны с подготовкой и разметкой досок для боковых стен бани-бочки. В тех местах, где к обшивке будут примыкать передняя и задняя панели, нужно прорезать специальные пазы, совпадающие по ширине с толщиной досок в стенках, а по глубине достигающие 8-10 мм. В эти углубления будут вставлены, так называемые, днища.

А если баня будет состоять из двух смежных комнат, в месте перегородки между ними в досках обшивки также нужно предусмотреть пазы для закрепления стенки.

Поскольку окна и двери должны закрываться абсолютно герметично и не выпускать воздух из парной, не каждый сможет справиться с такой задачей самостоятельно. Поэтому рекомендуется делать заказ на уже готовые окна и стеклянные двери, которые будут произведены с соблюдением всех стандартов.

Таким образом, вы получите качественные изделия, чтобы внутри бани-бочки можно было создать оптимальный микроклимат и получить максимальную пользу от процесса.

Сборка круглой бани начинается с установки опорных балок на подготовленное место, распложенное несколько под уклоном, к которому подведены коммуникации для отвода стоков. К ним впоследствии подключат отлив изнутри бани.

В каждой из вырезанных выемок основы отмечается центр, к которому прикрепляется первая доска бани.

Далее с каждой из сторон последовательно закрепляют оставшиеся доски до заполнения дуги основы. При этом следует обращать внимание, чтобы пазы, расположенные на досках, образовывали единый контур. Таким образом, будет обшит пол строения.

Следующий шаг – это фиксация в пазах передней и задней стенок бани. Они должны стоять крепко и не требовать дополнительной поддержки. На этом этапе уже можно определить форму будущей постройки.

После установки стен и внутренней перегородки переходят к обшивке боковин. Все последующие доски закрепляют как раз на стенки. Они выкладываются и фиксируются параллельно с обеих сторон бочки.

Когда крепление досок будет завершено, все строение нужно стянуть металлической лентой. Такие обода можно установить в нескольких местах от двух до четырех. В обоих концах лент проделывают отверстия и, вставив в них болты с гайками, закручивают их, стягивая концы.

После этого можно монтировать окна и двери.

На последней стадии строительства следует организовать крышу. Она может быть из гибкой черепицы или мягкого листового металла, уложенного прямо поверх бочки на гидроизоляционную подложку. Как вариант, можно обустроить двускатную крышу с покрытием из профнастила или металлочерепицы.

Если снаружи постройки по обеим сторонам от входной двери установить лавки, получится импровизированная веранда.

Все деревянные элементы внутри конструкции бани, как стены и пол, так и мебель, желательно покрыть льняным маслом, чтобы древесина была менее подвержена воздействию влаги.

Уже полностью готовую постройку бани нужно заполнить необходимой мебелью и функциональными деталями:

• В полу делают выемку для коммутации с трубами для слива воды.
• На пол укладывают дощатый настил для удобства передвижения – он должен быть съемным.
• По бокам размещают полки.
• Поверхности возле печи – пол, потолок и стены – обшивают слоем термоизоляции.
• Монтируют печку и дымоход. В месте соприкосновения с потолком трубу покрывают термоизоляцией.
• Подключают бак для подогрева воды, если конструкцией предусмотрена установка его отдельно от дымохода.
• Подводят трубы водоснабжения – если есть возможность и необходимость.
• В случае установки душа, монтируют поддон и соответствующее сантехническое оборудование.
• Устанавливают столик, если позволяет место.
• Прокладывают проводку с гидроизоляцией и подключают ее к электросети.
• Возле бани размещают купель для ополаскивания после пребывания в парилке.

Если вы хотите париться не только летом, но и зимой, стоит подумать о том, как утеплить баню-бочку снаружи, чтобы тепло из нее не уходило слишком быстро. К тому же, утепление позволит сэкономить на топливе для прогрева бани в зимнее время. Однако при проведении такой процедуры нужно соблюсти все нормативы и уложить слои паро- и гидроизоляционных материалов.

Отметим, что процесс построения бани-бочки не настолько прост, как может показаться. Поэтому если вы не уверены в своих навыках, но хотите, чтобы баня была качественной и уютной, лучше заказать изготовление бани-бочки в строительных фирмах. После доставки и установки сооружения на вашем участке, нужно будет лишь подключить систему коммуникаций. А дальше – можно затапливать печь и пользоваться парной.

vizada.ru
