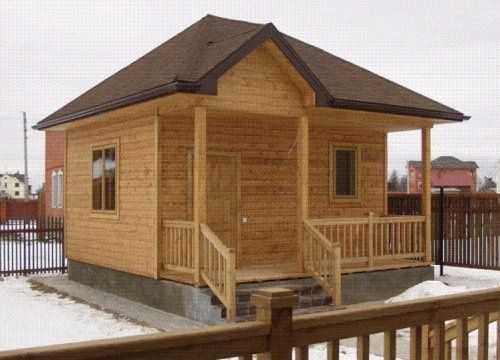

Щитовая баня своими руками

Щитовая (каркасно-щитовая) баня – это экологически чистая и пожаробезопасная конструкция с отличным энергосбережением и в целом высокими эксплуатационными показателями. Преимущества щитовой бани очевидны: на возведение такого объекта не нужно тратить много времени и денег.

Щитовая баня своими руками

Обустроили фундамент, возвели каркас, обшили его щитами, сделали крышу, выполнили отделочные работы, установили печку – и баня готова! При этом с выполнением всех перечисленных задач можно справиться своими руками. Среди прочих важных преимуществ щитовых бань нужно отметить их небольшой вес, что позволяет проводить строительство на слабых почвах.

Щитовая баня своими руками строится в считанные дни

Проект щитовой бани

Составьте проект будущего строения. Будет достаточно нескольких простых чертежей и эскизов с указанием основных размеров, особенностей планировки и порядка обустройства инженерных коммуникаций. При отсутствии навыков и нежелании учиться поручите составление проекта специалисту либо же найдите подходящие под ваши требования чертежи в открытом источнике.

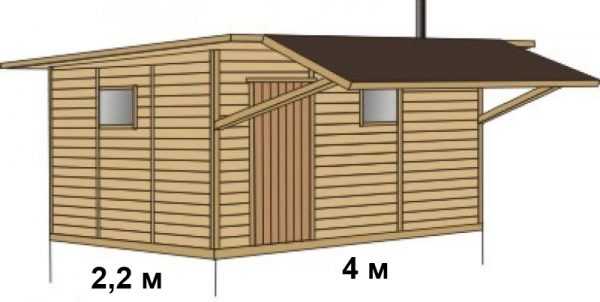

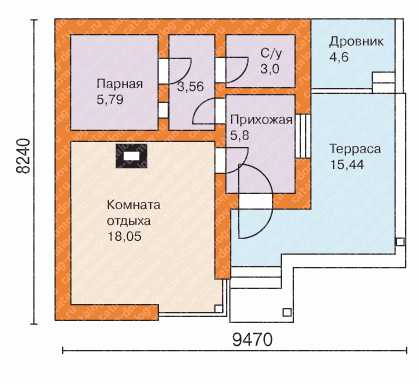

Проект щитовой бани

Определите оптимальную площадь бани. Непосредственно парилка должна иметь такую площадь, чтобы каждому ее посетителю было доступно не менее 1-1,5 м2 свободного пространства. Размеры комнаты отдыха, предбанника и прочих помещений определяйте на свое усмотрение.

Отметьте в проекте порядок подведения электричества, водопровода, вентиляции и канализации. Выберите подходящую печь (каменка, металлическая печка либо более современные электрические и другие варианты) и укажите в проекте место ее установки.

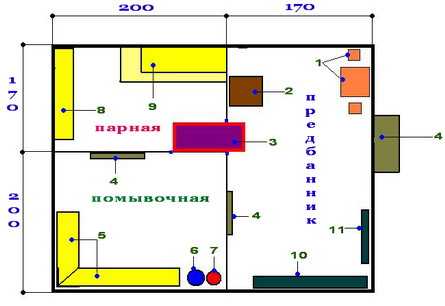

Схема бани

Где строить баню?

Выберите удобное место для размещения бани. По возможности ее нужно устанавливать на небольшом отдалении от дома – так попросту удобнее.

Где строить баню

Также на этапе выбора места необходимо учитывать такие параметры как уровень прохождения подземных вод, структура и тип грунта, пути сообщения и пр.

Площадка для строительства щитовой бани должна быть ровной. Предварительно избавьтесь от плодородного слоя грунта и крупных корней деревьев.

Приспособления для работы

Прежде чем приступать к выполнению каких-либо работ уделите должное внимание подготовке необходимых принадлежностей. Лучше потратить время на их сборы до начала строительства, чем отвлекаться в дальнейшем.

Вам понадобятся следующие приспособления:

• дисковая пила;
• электролобзик;
• уровень;
• молоток;
• угольник;
• электрошуруповерт;
• гвоздодер;
• клещи;
• ножовка;
• измерительная рулетка;
• топор;
• всевозможные крепежные элементы;
• изоляционные материалы;
• строительные щиты;
• брус для обустройства каркаса.

Каркас: готовый или самодельный?

В целях экономии времени и сил элементы каркаса щитовой бани рекомендуется заказывать в специализированных цехах.

Также основу можно собрать самостоятельно, предварительно распилив прочный брус на несколько частей требуемого размера. Рама собирается из двух горизонтальных брусков и такого же количества основных вертикальных подпорок. Крайние подпорки принято размещать с шагом 62,5 либо 81,5 см. Дополнительно рекомендуется устанавливать промежуточные вертикальные перемычки. Рамы каркаса будут принимать на себя вертикальные нагрузки и перемычки помогут с ними успешно справиться.

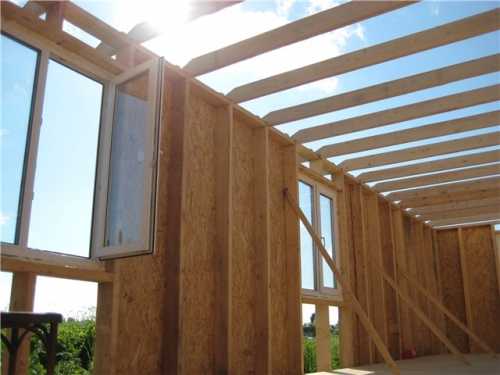

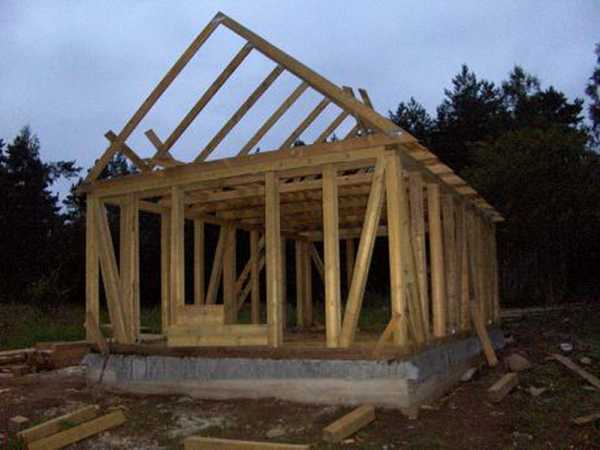

Каркас щитовой бани

Для обшивки каркаса применяются специальные щиты, изготовленные из ДСП, массива либо фанеры. Важно, чтобы материал обшивки был максимально надежным и качественным – от этого напрямую зависит срок службы и удобство эксплуатации вашей будущей бани.

Проемы для дверей и окон размещайте в любых удобных местах и в соответствии с планом.

Соберите нужное количество элементов каркаса в соответствии с имеющимся у вас проектом и приступайте к основным строительным работам. Начните с устройства фундамента.

Фундамент щитовой бани

Рассматриваемые бани имеют сравнительно небольшой вес, что позволяет отказаться от использования сильно заглубленных бетонных оснований. Оптимально подойдет обыкновенный ленточный фундамент.

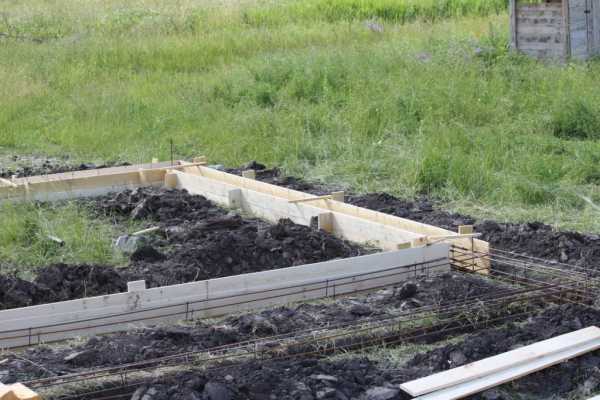

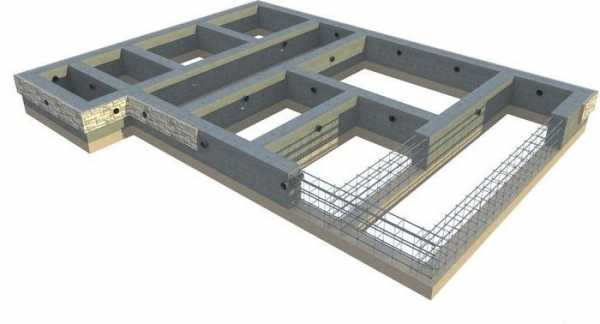

Ленточный фундамент под баню

Первый шаг. Выройте яму глубиной порядка 100 см в соответствии с размерами будущей бани.

Второй шаг. Выровняйте дно траншеи и засыпьте слой щебенки. Толщина слоя щебенки – до 30-35% от общей глубины ямы, песка – порядка 15-20 см. Утрамбуйте засыпанный материал.

Третий шаг. Установите по периметру ямы опалубку из досок. По высоте доски опалубки должны возвышаться над ямой не менее чем на 40 см.

Четвертый шаг. Соберите и уложите на засыпку арматурную сетку с ячейками 10-15 см.

Пятый шаг. Приготовьте бетон. Более предпочтительный вариант – закажите изготовление смеси специализированной компании. Для изготовления бетона нужно использовать цемент марки не ниже М500. В остальном же рецепт стандартный: на часть цемента порядка 3 частей просеянного песка, 4-5 частей щебня и вода.

Шестой шаг. Залейте раствор в траншею. Лучше всего завершить заливку за 1 день. Не успеваете – все равно готовьте столько бетона, сколько потратите за сутки, т.к. на следующий день его уже не получится залить. Если не удается залить яму одним слоем, укладывайте бетон строго горизонтальными слоями. Вертикальные слои практически сразу дадут трещину.

Как сделать ленточный фундамент своими руками

Проткните заливку арматурой в нескольких местах, чтобы выпустить излишки воздуха. Оставьте заливку сохнуть на 1-1,5 месяца. На готовый фундамент уложите рубероидную гидроизоляцию.

Строительство стен

Приступайте к возведению стен.

Первый шаг. Заложите опорный брус по периметру будущей бани и под местами размещения стен. Для соединения опорных брусков используйте деревянные нагели. Предварительно под нагели подготавливаются отверстия диаметром немного меньше диаметра крепежных элементов, чтобы нагели входили в отверстия с некоторым натяжением.

Основание выкладывайте из двух горизонтальных рядов бруса. В брусе верхнего ряда подготовьте пропилы для крепления вертикальных стоек. Глубина пропила – в половину бруса. Ширину подбирайте в соответствии с шириной вертикальных стоек.

Второй шаг. Вставьте в подготовленные отверстия вертикальные стойки и закрепите их с помощью распорок. Стойки устанавливайте по углам и по периметру будущих стен со средним шагом в 1 м. Конкретный шаг обычно приходится подбирать индивидуально в соответствии с параметрами будущей бани и непосредственно бруса.

Установите все запланированные стойки.

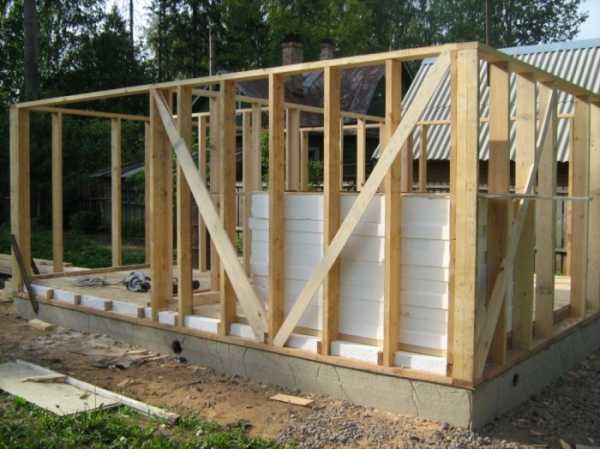

Строительство каркасно-щитовых бань

Третий шаг. Свяжите верхние торцы стоек опорным брусом. Одновременно он будет выполнять функцию мауэрлата, т.е. основания для кровельной конструкции. Предварительно в опорном брусе подготовьте отверстия по размеру вертикальных стоек, насадите на эти отверстия мауэрлат и дополнительно зафиксируйте его с помощью удобного вам крепежа, к примеру, укосинами.

Четвертый шаг. Прикрепите к вертикальным стойкам горизонтальные перемычки. Не забывайте оставлять в нужных местах проемы под оконные системы и двери.

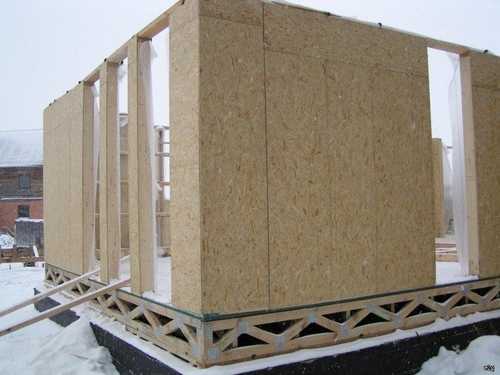

Внешняя обшивка стен

Внешняя обшивка стен

Для внешней обшивки рассматриваемой бани применяются специальные щиты. Варианты материалов изготовления таких щитов приводились ранее.

Вся работа по обшивке щитами сводится к их надежному закреплению к элементам каркаса конструкции с помощью дюбелей или другого удобного крепежа. Сделайте это и переходите к изоляционным и финишным декоративным работам.

Внешняя обшивка стен

Внешние изоляционные работы

Щитовая баня нуждается в качественной тепло-, гидро- и пароизоляции. Для размещения всех изоляторов вам придется соорудить дополнительную обрешетку.

Первый шаг. Прибейте бруски обрешетки к стенам с шагом, немного уступающим ширине выбранного утеплителя.

Второй шаг. Уложите на обрешетку гидроизоляционную пленку и зафиксируйте ее строительным степлером и скобами.

Третий шаг. Заполните ячейки обрешетки выбранной теплоизоляции. Оптимальный вариант – минвата и материалы на ее основе. В остальном же ориентируйтесь на свои предпочтения и доступный бюджет.

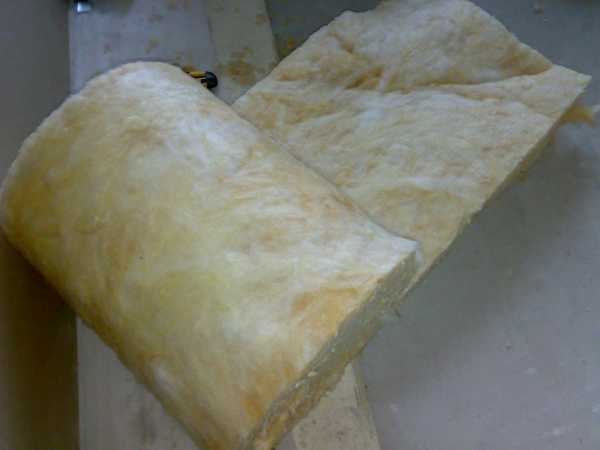

Минвата

Четвертый шаг. Укройте утеплитель мембранным пароизоляционным материалом. Его тоже крепите к каркасу с помощью строительного степлера.

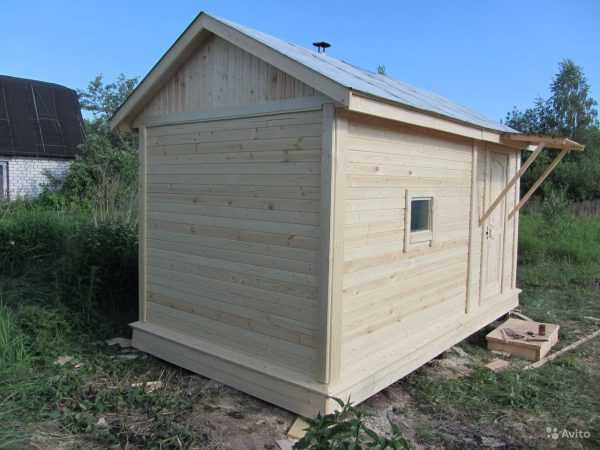

Внешняя декоративная отделка

Для наружной отделки щитовой бани можете использовать самые разнообразные материалы. К примеру, отлично подойдут вагонка и блок-хаус. Также прекрасным вариантом является сайдинг. Обшивка этими материалами выполняется в одинаковом порядке: вы попросту крепите панели к обрешетке с предварительно уложенными изоляционными слоями.

Внешняя декоративная отделка

Дополнительно все древесные материалы рекомендуется обработать противогрибковыми и антипиренными пропитками.

Устанавливая элементы наружной обшивки, будьте внимательны и аккуратны. Листы начинайте крепить с угла бани.

Внутренние работы

Внутри вам предстоит попотеть куда больше. Начните с устройства пола.

Пол

Первый шаг. Сделайте бетонную стяжку. Это позволит избавиться от любых неровностей основания. Предварительно можете насыпать под будущую стяжку слой керамзита для дополнительного утепления пола.

Второй шаг. Уложите поверх стяжки напольную керамическую плитку.

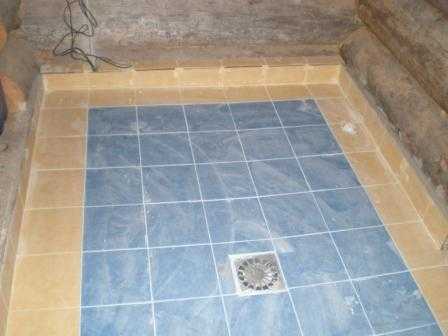

Пол из плитки

Третий шаг. Затрите швы и выполните прочие мероприятия, характерные для укладки кафеля.

Плитку рекомендуется использовать по той простой причине, что она гораздо лучше переносит контакты с влагой по сравнению с тем же дощатым настилом.

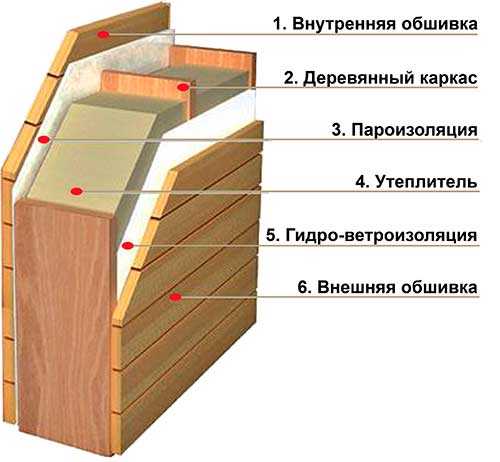

Стены

Первый шаг. Соорудите на стене обрешетку. Все выполняется так же, как и при наружной отделке.

Второй шаг. Укройте обрешетку гидроизоляционным материалом.

Третий шаг. Поверх гидроизоляции уложите в ячейки обрешетки утеплитель.

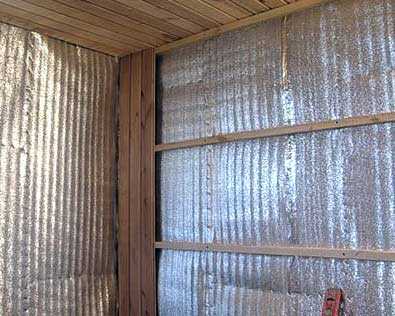

Четвертый шаг. Укройте утеплитель пароизоляцией.

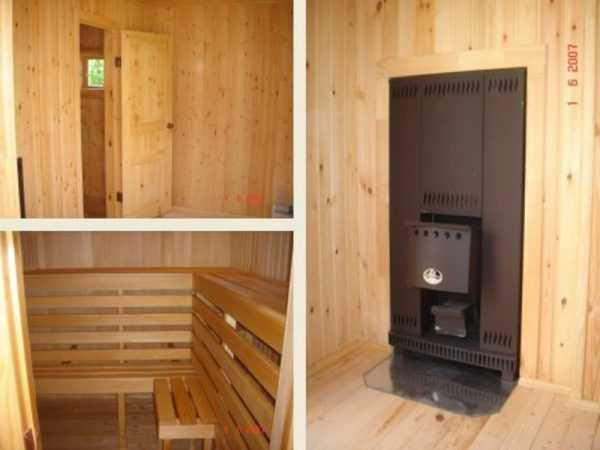

Пятый шаг. Обшейте стены финишным материалом на ваш выбор. Лучший вариант – качественная вагонка.

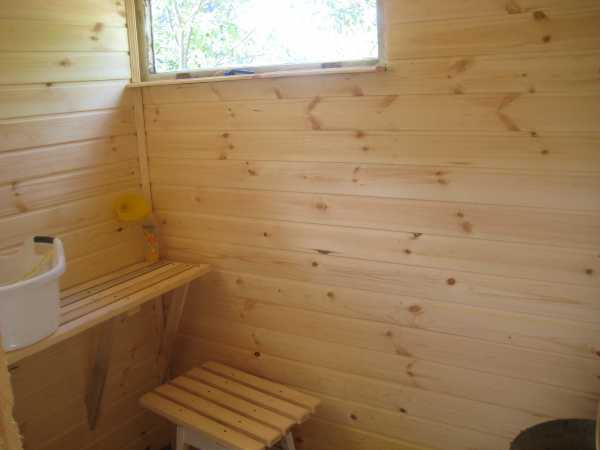

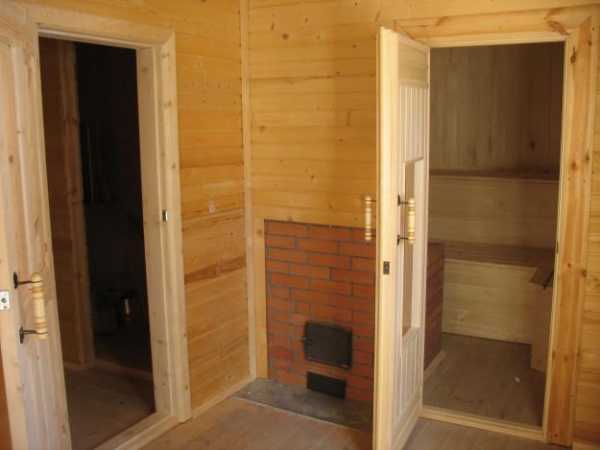

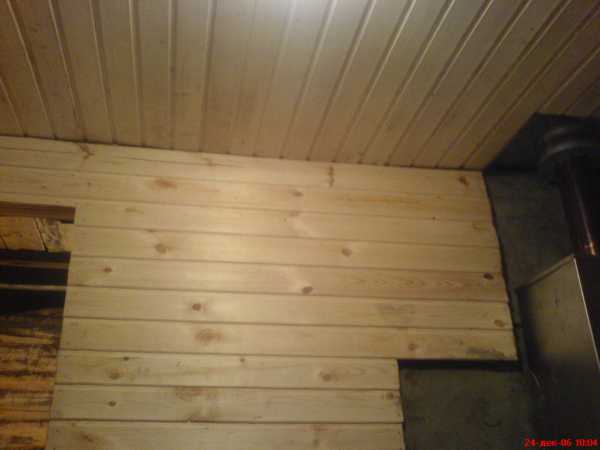

Отделка стен

Потолок

Первый шаг. Зафиксируйте опорные балки потолка.

Второй шаг. Соберите простейшую обрешетку.

Третий шаг. Уложите на обрешетку слои гидро-, тепло- и пароизоляции.

Четвертый шаг. Обшейте потолок финишным материалом на свой выбор.

Потолок

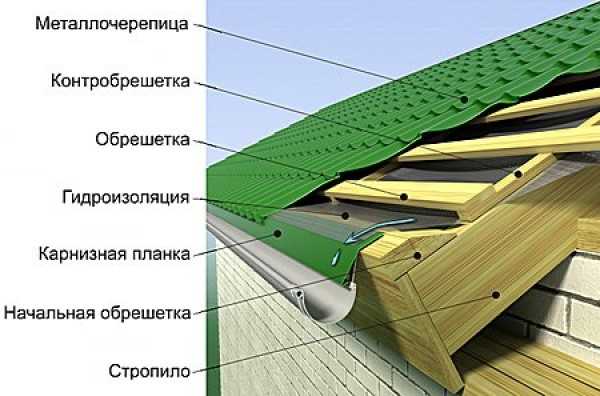

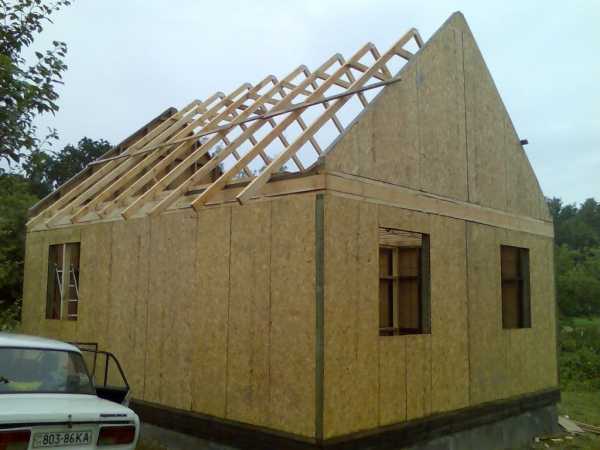

Обустройство кровли

Крыша бани будет иметь самую простую конструкцию.

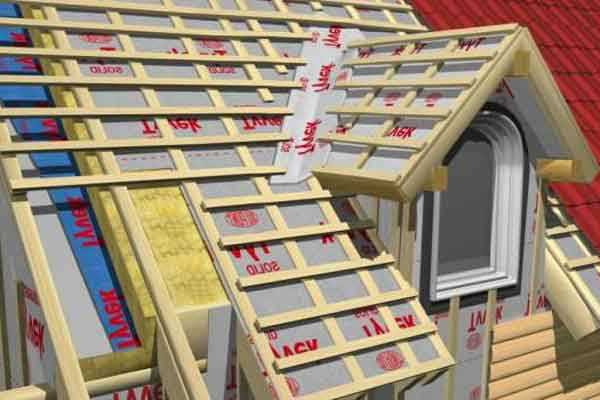

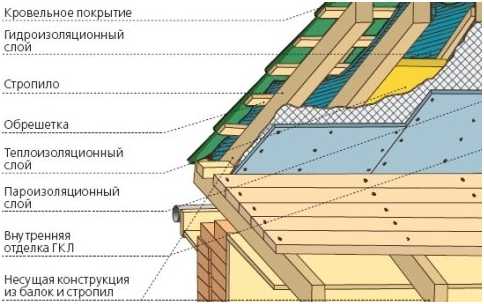

Обустройство кровли

Обустройство кровли

Первый шаг. Соберите элементы стропильной системы. Лучше всего делать это внизу.

Второй шаг. Установите элементы стропильной системы на мауэрлат, зафиксированный поверх опорных брусков на предыдущих этапах работы.

Третий шаг. Прибейте к стропилам обрешетку. Удобнее, если она будет сплошной.

Четвертый шаг. Покройте обрешетку пароизоляцией.

Пятый шаг. Уложите на пароизоляцию утеплитель.

Обустройство кровли

Шестой шаг. Укройте утеплитель гидроизоляционным материалом.

Седьмой шаг. Набейте на обрешетку перпендикулярные рейки контробрешетки.

Восьмой шаг. Смонтируйте выбранный кровельный материал. Для обустройства кровли щитовой бани прекрасно подойдут металлочерепица либо еврошифер. В остальном же ориентируйтесь на свои предпочтения и доступный бюджет.

Битумный волнистый лист (еврошифер)

В завершение вам останется сделать следующее:

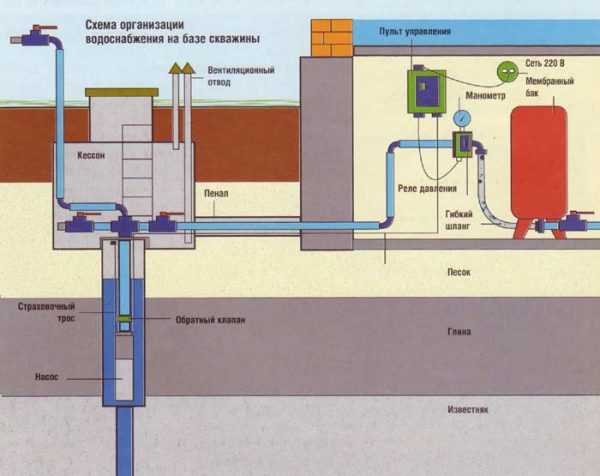

• проложить трубы водоснабжения и канализации;
• организовать освещение и в целом электроснабжение бани;
• обустроить моечное помещение, предбанник и комнату отдыха на свой вкус;
• установить лавки в парилке;
• установить двери и оконные блоки;
• установить печку с сопутствующими приспособлениями.

Порядок установки печи будет различаться в зависимости от того, каким именно отопительным агрегатом вы решите оборудовать свою щитовую баню.

Таким образом, щитовую баню можно возвести своими руками без привлечения сторонних специалистов. Разобравшись в основных положениях инструкции и делая все в соответствии с руководством, вы сможете существенно сэкономить на услугах сторонних мастеров и собственноручно возвести такую парную, которая сможет в полной мере выполнять все возлагаемые на нее задачи и прослужит не один десяток лет.

Удачной работы!

Видео – Щитовая баня своими руками

tolkostroyka.ru

Щитовая баня своими руками

Щитовая баня характеризуется целым рядом достоинств. Во-первых, стоимость ее возведения не слишком высока. Во-вторых, здания данного типа отличаются большой теплоемкостью. Протопить такую баню до рабочего состояния будет очень просто. Помимо всего прочего, подобные сооружения, в отличии от рубленых и брусчатых не дают усадки. Ниже рассмотрим подробно, как построить щитовую баню.

Возведение фундамента для щитовой бани

Под баню данного типа, обычно устраивают дешевый столбчатый фундамент. Его постройка не требует наличия каких-нибудь особых навыков. Возводится он следующим образом:

1. Первым делом определяется необходимое количество столбов. Опоры должны быть установлены под каждым углом здания и на всех пересечениях стен. Шаг между столбами обычно — 1.5м;

2. Выполняется разметка под столбы;

3. Выкапываются ямы;

4. На дно ям насыпается песок и гравий;

5. В каждую устанавливается квадратная опалубка;

6. Монтируется арматура. Делают ее из прутьев 12мм, схваченных двумя хомутами – вверху и внизу. С использованием арматуры будет собрана щитовая баня своими руками с очень надежным основанием;

7. В опалубку заливается бетон. Компоненты смешиваются в пропорции песок*щебень*цемент – 3*5*1. Сверху в каждую опору следует замуровать по два анкерных болта;

8. Дня через два после заливки опалубку снимают;

9. Каждый вылитый столб сверху гидроизолируют двумя слоями рубероида.

Совет: В ямы можно установить трубы из асбоцемента. После заливки их оставляют в земле. В этом случае не нужно тратить время на изготовление и установку опалубки. Кроме того, асбоцемент является довольно таки неплохим гидроизолятором.

Paste a VALID AdSense code in Ads Elite Plugin options before activating it.

Сборка каркаса щитовой бани

Возводится щитовая баня своими руками на каркасе из бруса 120*120мм. Собирается он так:

• По периметру дома устанавливаются цокольные балки сечением не менее 200*200мм. При их укладке следует строго соблюдать горизонтальность;

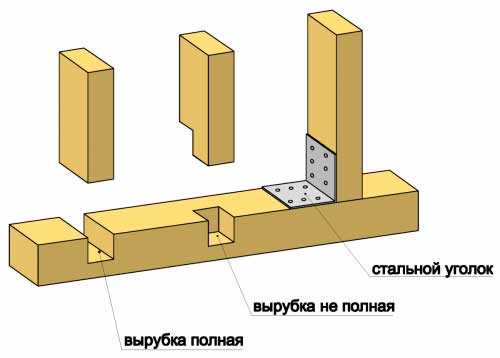

• В углах брус необходимо соединить способом в полбревна. Крепление выполняется на анкерные болты, которые должны быть залиты в бетон на глубину не менее 10см;
• По периметру цокольной обвязки устанавливаются опорные стойки. Крепить их следует на оцинкованные уголки. Стойки обязательно нужно подпереть временными опорами, иначе до установки верхней обвязки они могут покоситься;
• Собирается верхняя обвязка. Крепят ее также на уголки или врубают в нее стойки;
• Далее между стенами прокладываются балки и крепятся к верхнему венцу уголками.

Утепление стен щитовой бани

Для того, чтобы париться в бане можно было и зимой и летом, ее следует утеплить. Между стойками вставляют утеплитель. Для бани лучше использовать пенополистирол, так как в отличии от минеральной ваты он совершенно не боится влаги. Плиты должны быть вставлены максимально плотно. Все стыки между стойками и плитами следует проклеить строительным скотчем.

Строя стены щитовой бани, обязательно следует смонтировать внутри помещения поверх утеплителя и пароизоляцию. Для этой цели подойдет, к примеру, изолон.

Важно: Современные материалы для пароизоляции имеют фольгированный слой. Он обеспечивает отражение тепла обратно в помещение. Поэтому монтировать изолон следует фольгой внутрь бани.

Стены собираются помимо всего прочего с обязательной натяжкой гидроизоляционного слоя. Для этого снаружи поверх пенополистирольных листов монтируется защитная мембрана. Натягивают ее в горизонтальном направлении с нахлестом не менее 10см. Крепление производится к стойкам посредством реек шириной 3см. Далее на них набивается конечная обшивка стен. Затем баня оббивается изнутри.

На последнем этапе возводится двухскатная кровля. Для нее стоит выбрать точно такой же кровельный материал, какой был использован для обшивки крыши самого жилого дома на участке.

Возводится щитовая баня своими руками довольно таки быстро – за пару недель. Особенно больших финансовых затрат ее строительство не потребует. Пользоваться же ей вы будете очень долго, поскольку такие здания характеризуются достаточной прочностью и надежностью.

Видео по теме «как построить щитовую баню»:

Paste a VALID AdSense code in Ads Elite Plugin options before activating it.

postroju-dom.ru

Щитовая баня своими руками | Строительный портал

Выбор материалов для строительства бани зависит от множества факторов. Если вам не нужно монументальное сооружение, способное прослужить многие десятилетия, а просто хочется иметь возможность попариться на собственном участке уже в ближайшее время, идеальной для вас будет щитовая баня — своими руками ее можно соорудить всего за пару недель. Благодаря относительной легкости конструкции такое строительство не нуждается в закладке мощного фундамента. Да и сам процесс возведения не требует специальных навыков. Нельзя сказать, что с ним справится абсолютный новичок, но если у вас есть хоть какой-то опыт, такая задача вам «по плечу».

1. Взвешиваем «за» и «против»
2. Выбираем проект щитовой бани
3. Устройство фундамента
4. Собираем каркас
5. Обшивка стен
6. Кровля

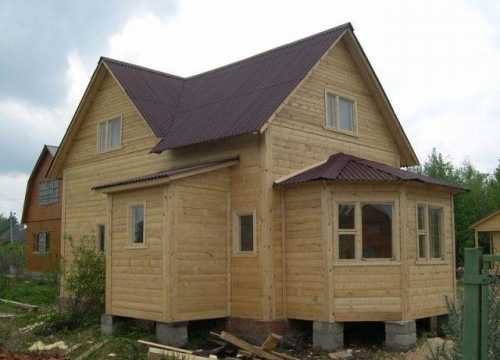

7. Наглядный пример

Взвешиваем «за» и «против»

Главными достоинствами этого вида бани можно смело назвать быстроту возведения и относительную дешевизну. К недостаткам же относится сравнительно короткий срок службы. Если баня из сруба прослужит вам всю жизнь, то щитовой хватит на 10-15 лет. Однако если дополнительно укрепить каркасные стойки и правильно обработать древесину, можно продлить срок ее службы на пару десятилетий.

Выбираем проект щитовой бани

Выбирая проект бани для своего участка, следует принимать во внимание следующие факторы:

• Размер бани. Он зависит от того, сколько человек будут париться здесь одновременно.
• Количество комнат. При желании, кроме парилки и предбанника вы можете разместить здесь небольшую гостиную или бильярдный зал.
• Оригинальность проекта. Все предприятия, занимающиеся изготовлением щитовых зданий, предлагают своим клиентам каталог типовых проектов. Безусловно, вы всегда можете заказать разработку и изготовление бани по вашим собственным чертежам, но стоить она будет на 30-50% дороже, чем типовая той же площади.

Нужно учитывать, что в стоимость типового проекта, как правило, входит доставка и сборка конструкции на вашем участке. Однако если вы решили что вам вполне по силам самостоятельно собрать такой несложный конструктор, как баня щитовая, цена значительно уменьшится.

Устройство фундамента

Небольшой вес конструкции позволяет устанавливать ее на столбчатый фундамент. Количество столбов зависит от размера бани и ее веса. В любом случае столбы должны быть под углами здания, под краями внутренних стен и в местах их пересечения.

Фундамент из асбестоцементных труб

Самый простой способ построить щитовую баню своими руками на столбчатом фундаменте – асбестоцементные трубы диаметром около 20см, заполненные бетоном.

• Для заливки такого фундамента необходимо пробурить в грунте отверстия, глубиной от 1 до 1,5 метров.
• На дно заливаем железобетонную «подушку». Затем устанавливаем в яму трубу, проверяем ее расположение уровнем и производим обратную засыпку песком.
• Заливаем бетон и ждем его полного застывания.

Важно! На пучинистых грунтах внутрь трубы устанавливаем заранее связанную армировочную решетку.

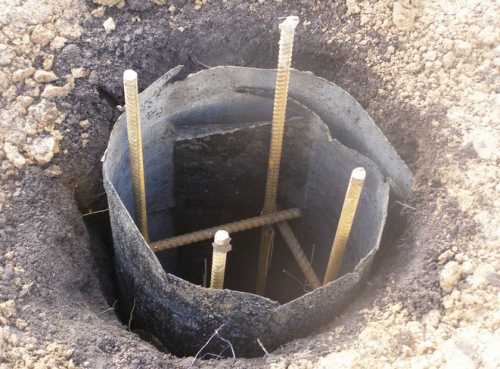

Столбчатый фундамент со съемной опалубкой

Еще один достаточно простой и экономичный способ заливки легкого столбчатого фундамента – съемная опалубка из кровельного железа:

• Берем лист кровельного железа и сворачиваем его в трубу нужного диаметра. Привариваем две ручки из толстой проволоки или прута.
• Готовим яму несколько большего диаметра, чем диаметр получившейся «трубы».
• Вставляем опалубку в отверстие в земле и устанавливаем по уровню.
• Производим обратную засыпку мелким песком.
• Устанавливаем внутрь опалубки армировочную решетку.
• Вливаем в трубу 2-3 ведра бетонной смеси.
• Удерживая опалубку за ручки, поднимаем ее вверх на 30-40см.

Важно! Для облегчения процесса можно слегка раскачивать трубу, но перед следующим этапом заливки нужно снова выставить ее по уровню.

• Снова заливаем несколько ведер раствора и поднимаем опалубку.
• И так до тех пор, пока столбик не поднимется до нужного уровня. Производя заливку выше уровня почвы, необходимо дать раствору «схватиться» и только потом снимать опалубку.

 Именно на этом этапе можно заложить крепления для будущей обвязки. Для этого в свежий раствор необходимо вставить шпильки с резьбой.

Дальнейшие работы производяться только спустя 2 недели. В этот период фундамент должен быть накрыт рубероидом или плотной мешковиной, а в очень жаркую погоду его нужно регулярно поливать водой.

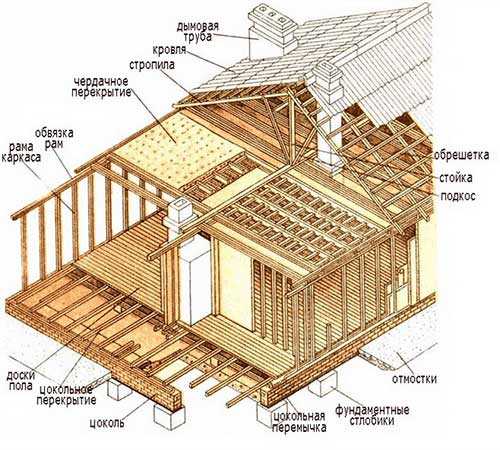

Собираем каркас

От того, насколько прочным и долговечным будет каркас бани, во многом зависит срок ее службы. Как построить щитовую баню так, чтобы она прослужила несколько десятилетий? Прежде всего, всю подготовленную древесину необходимо обработать антисептиком. Это обеспечит дополнительную защиту от грибков и гниения. Часто в состав антисептиков входят и вещества, отпугивающие насекомых. Для снижения пожароопасности деревянного сооружения, все несущие конструкции и отделочные материалы лучше обработать антипиренами. Столбы фундамента нужно покрыть слоем гидроизоляции (рубероидом), которая не позволит древесине «тянуть» влагу из земли.

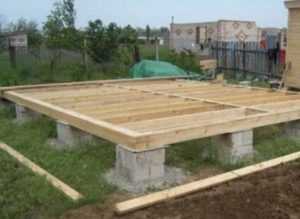

• Устанавливаем цокольную обвязку

В качестве цокольных балок нужно использовать брус из хвойных пород дерева с достаточно большим сечением – не менее 20см. Устанавливается обвязка следующим образом:

• Подготовленный брус укладываем на столбики фундамента по периметру и соединяем в углах методом «в полбревна». При этом в одном из брусьев удаляется половина толщины сверху, а в другом — половина толщины снизу. Затем пазы накладываются друг на друга и скрепляются.

• Когда все угловые соединения готовы, необходимо еще раз проверить правильность расположения обвязки — строительство щитовой бани требует точного соблюдения горизонталей и вертикалей. Корректировать высоту столба можно при помощи цементного раствора или дополнительным слоем гидроизоляционного материала.

Важно! Выравнивая цокольный брус цементным раствором, всегда кладите его под гидроизоляцию.

• Теперь крепим брус к фундаменту анкерами. Крепление должно входить в основание не менее чем на 10см.

Устанавливаем несущие стойки

Когда цокольная обвязка готова, крепим к ней несущие стойки. Они должны располагаться по углам здания и в местах крепления внутренних перегородок. Для несущих стоек следует использовать брус, толщиной около 10см. Крепить его к обвязке проще всего при помощи стальных уголков или вырубки.  Если же вы крепили обвязку нагелями, просто наденьте стойки на оставшиеся выпуски.

До момента монтажа верхней обвязки стойки держаться только снизу. Для того чтобы не создавать дополнительную нагрузку на крепления и не провоцировать возможный прекос нужно установить временные опоры, которые будут удерживать стойку в вертикальном положении.

Дополнительные стойки устанавливаются так же, как несущие. Разница состоит лишь в том, что для их изготовления можно использовать брус меньшего сечения. Шаг между дополнительными стойками – от 50см до 1м.

Монтируем верхнюю обвязку и потолок

Элементы верхней обвязки соединяем между собой так же, как цокольные брусья. Устанавливаем ее по уровню и при помощи металлических уголков или гвоздей крепим к стойкам.

Монтируем потолочные балки и можно приступать к установке щитов.

Обшивка стен

Итак, как сделать щитовую баню пригодной для использования в любое время года? Главное, правильная теплоизоляция.

•  Между стойками закладываем теплоизоляционный материал. Это может быть пенопласт или ЭППС, но чаще всего используется минеральная вата с металлизированным теплоотражающим слоем. При укладке фольга должна быть направлена в сторону помещения.
• С внутренней стороны теплоизоляцию необходимо защитить от воздействия влаги. Для этого вдоль всей поверхности стен натягиваем паробарьерную пленку. Места соединений тщательно проклеиваем металлизированным скотчем, а края заводим на пол, потолок и откосы двери и окон. Снаружи минвату защищаем обычным плотным полиэтиленом.

Важно! Утепление щитовой бани, стоящей на открытой местности, лучше дополнить «ветробарьером», проложенным под внешней обшивкой.

• Вариантов обшивки бани снаружи достаточно много. Это может быть обрезная доска, фанера или OSB-плиты. Стыки между элементами обшивки нужно законопатить или задуть монтажной пеной и только потом можно декорировать стены сайдингом или блок-хаусом.
• Лучшим вариантом для внутренней отделки бани остается деревянная вагонка, особенно в парилке. Идеально подойдет для этих целей древесина лиственных пород: осина, липа или ольха. Иногда используют сосну, она значительно дешевле. Стены в комнате отдыха или в предбаннике можно обшить ГКЛ или фанерой.

Кровля

Особых ограничений в выборе конструкции крыши для такого сооружения нет. Как видите, щитовые бани, фото которых представлены в  следующей подборке, как модницы на балу, щеголяют самыми разными «шляпками».

Главное правильно произвести расчет нагрузок. Как правило, в северных регионах со снежными зимами делают двускатную крышу с углом не менее 30градусов. Это позволяет предотвратить накопление снега и увеличение нагрузки на несущие конструкции.

Учитывая достаточно слабый фундамент, необходимо позаботиться о том, чтобы крыша бани была легкой. А значит не стоит крыть ее тяжелой черепицей. Лучше использовать рулонные материалы или кровельное железо.

Потолочные балки подбивают досками и укладывают сверху пароизоляцию и утеплитель.

Вот и все. Осталось установить каменку, настелить пол и можно париться в свое удовольствие.

Наглядный пример

А вот еще одна бюджетная баня: щитовая, своими руками – видео ролик демонстрирует весь процесс строительства.

Есть два существенных отличия между описанной выше технологией и той, которую вы видите в ролике:

• Цокольная обвязка устроена из двух брусков небольшой толщины, соединенных между собой. Это значительно снижает несущие способности конструкции, но в целях экономии можно делать и так.
• Укладка утеплителя производится после внешней обшивки. Учитывая весьма скромные размеры помещения, это не совсем удобно.

Развернуться в маленьком предбаннике с рулоном минеральной ваты или паробарьерной пленки достаточно проблематично.

Впрочем, кому как больше нравится.

strport.ru

Каркасно-щитовая баня

Строительство – одна из тех сфер, в которых важную роль играют инновационные материалы и технологии. К последним можно отнести и каркасно-щитовое строительство. Данная технология пришла из-за рубежа пару десятилетий назад и с тех пор не теряет своей востребованности.

Суть технологии каркасно-щитового строительства кроется в самом названии: основу материала в данном случае составляет каркас, представляющий собой брус, обшитый щитовыми панелями. Работы по возведению дома из такого материала напоминают процесс сборки конструктора: на стройплощадке устанавливаются каркасные брусья, которые затем обшиваются щитами внутри и снаружи. Элементы такого «конструктора» изготавливаются на заказ у ближайшего производителя.

Особенности каркасно-щитового строительства

Беря во внимание этот способ, следует учесть следующие аспекты:

1. Финансовая сторона вопроса. Строительство, например, дома или бани по каркасно-щитовой технологии обойдется дешевле, нежели с использованием более дорогих стройматериалов вроде кирпича или пеноблока.
2. Скорость продвижения работ. Сколотить доски и брусья можно намного быстрее, чем сложить стены из кирпича, а значит, всего через пару месяцев на участке вырастет хозяйственный каркасно-щитовой дом, готовый к эксплуатации.
3. Всепогодность. Использовать данный метод строительства можно в любое время года при допустимых погодных условиях. При работе с растворами подобное возможно не всегда.
4. Простота возведения. Поскольку данная технология достаточно проста в освоении, при наличии некоторых знаний в области строительных работ можно обойтись и без найма бригады, собрав каркасно-щитовой дом своими руками. А это экономит бюджет.
5. Многие сопутствующие работы – такие, как распиливание материала, подгонка или конопачение – отпадают сами по себе, поскольку каркасно-щитовые элементы монтируются без предварительной обработки. Нет потребности в использовании строительной техники, достаточно обычных столярных и плотницких инструментов. Сокращаются объемы строительного мусора – соответственно, меньше проблем и с его вывозом. Все эти моменты существенно упрощают строительство.
6. Снижение нагрузки на фундамент. Конструкция, возведенная по каркасно-щитовой технологии, существенно легче кирпичного сооружения аналогичных габаритов. Этот фактор играет роль при строительстве фундамента: у каркасно-щитового дома он обычно менее заглублен и не настолько массивен. А уменьшение объема работ с фундаментом отображается как на финансовой стороне, так и на сроках строительства.
7. Хорошая теплоизоляция. Между щитами укладывается теплоизоляционный материал – например, стекловата. Сами щиты иногда дополнительно обшиваются снаружи отделочными материалами вроде сайдинга или вагонки. Данные меры способствуют уменьшению теплопотерь и снижению затрат на отопление, и температура в помещении обычно остается постоянной. Усилия для поддержания температурного режима требуются минимальные.
8. Экологичность. Каркасно-щитовые элементы изготавливаются из натуральных материалов, поэтому сооружения, возведенные на их основе, обладают безупречной экологичностью.

Однако при всех своих преимуществах технология каркасно-щитового строительства не лишена недостатков. Так, каркасно-щитовые дома можно выгнать максимум в два этажа, но никак не выше. Кроме того, такие сооружения более воспламеняемы.

Особенности строительства

Как и в любом начинании, точкой отсчета здесь можно считать возникновение желания построить то или иное сооружение. Далее следует процесс вынашивания идеи – что и как должно быть. Иногда бывает и проще – когда приходится исходить из необходимости возведения конструкции строго определенного назначения. Итогом любого из этих вариантов должен стать чертеж плана сооружения, подготовленный собственными силами либо с помощью специалистов. А затем – расчет финансовых затрат. Кстати, в случае строительства по каркасно-щитовой технологии материальные затраты будут скромнее.

Приступая непосредственно к возведению объекта, начать следует с подготовки территории. Строительство каркасно-щитовых домов – компактный процесс: не нужно искать место для размещения стройматериалов, все необходимые комплектующие идут в дело сразу.

Затем необходимо браться за фундамент, на который обычно идет треть бюджета и времени возведения объекта. При каркасно-щитовой технологии строительства траншея под фундамент вырывается не так глубоко, как при возведении кирпичного сооружения таких же габаритов. Как вариант в качестве фундамента могут использоваться сваи. После того как фундамент приобрел необходимую прочность, приступают к полу и стенам. Важно учесть, что должен быть проложен гидроизоляционный слой, в качестве которого используется рубероид. Пол в каркасно-щитовой бане двухслойный и стелется под небольшими уклонами, чтобы сбегала вода.

Возведение стен каркасно-щитовых домов и бань начинается со сборки каркасов. В каркасе есть нижняя и верхняя обвязки, а также перекладины и стойки, представляющие собой брусья определенной толщины. Для прочности стен стойки могут быть выполнены и из металла. Затем брусья обшиваются щитами с внутренней и наружной стороны. В пространство между щитами одновременно с обшивкой укладываются гидроизоляционные (как правило, прочная пленка в один слой) и теплоизоляционные материалы (минеральная вата, пенопласт). В ходе обшивочных работ внутри щита прокладываются все запланированные коммуникации. Внутренняя обшивка может выполняться любыми материалами, но если помещение жилое, то по возможности следует выбирать экологичные материалы. Базовая наружная отделка осуществляется цельным древесностружечным листом, плитой со специальным наплавлением или фанерой. Для продления срока эксплуатации все панели необходимо обработать антисептиком. Затем стены можно дополнительно обшить сайдингом – это поможет уберечь стены от воздействия погодных условий. Монтаж крыши каркасно-щитового дома осуществляется традиционно: сначала устанавливаются стропила, затем – обрешетка, укладывается гидроизоляционный слой, после чего крыша покрывается любым кровельным материалом.

Каркасно-щитовое строительство – удобный и быстрый способ возведения необходимого сооружения на малой территории своими силами.

banyabest.ru

Щитовая баня своими руками

Второй самой популярной частной постройкой после дома на постсоветском пространстве является баня. С усовершенствованием и удешевлением современных технологий баню стало реально построить практически каждому. Популярны бани не только из блоков или кирпича, но и каркасно щитовые бани.

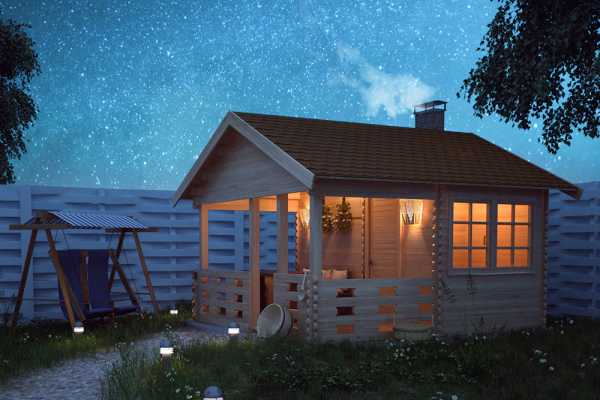

Небольшая щитовая банька на даче

Плюсы и минусы

Щитовая баня пользуется спросом по нескольким причинам. Перечислим основные из них:

1. Дешевизна строительства.
2. Быстрота возведения.
3. Нет необходимости ждать летнего сезона.
4. Фундамент может быть самым дешевым и простым.
5. Огромную часть работ можно выполнить своими руками.

Однако и минусы есть у щитовых построек. К примеру, если ваш участок окружен полями и лесами, то вероятность того, что вам предстоит долгая и трудная борьба с грызунами и прочими паразитами приближается к 100%. Вторым важным минусом является то, что любые щитовые постройки являются более пожароопасными, чем бани или дома из блоков или кирпича. В целом же, при строительстве каркасно-щитовых построек следует обратить внимание на многие мелочи – например, сорт древесины, состав пропитки, плотность утеплителя.

О минусах и плюсах щитовых построек также можно прочитать тут.

Щитовая баня на щитовой плите

Технология строительства

Если вы решили заказать на даче строительство бани, то выбирайте ту фирму, у которой есть свое производство. Таким образом, само строительство будет длиться быстро – минимальный срок составляет около трех дней. На предприятии по вашим размерам будут подготовлены основные элементы здания, то есть стены, которые будут потом доставлены на участок и собраны на готовый фундамент. Фундамент ставится как раз в тот момент, когда идет подготовка ваших стен. Кровля также может быть выполнена по щитовой технологии. Также баню можно построить своими руками.

Важно определиться с размерами

Что представляют собой щиты для строительства? Это укрепленный каркас, соединенный плитами, между которыми находится утеплитель. Если это пенополистирол, который наносится в жидком состоянии для последующего затвердения, то гидроизоляционные и пароизоляционные мембраны не нужны. Если же при создании щитов использовалась минеральная вата, то мембраны необходимо укладывать обязательно. Любая баня должна быть утеплена. Как это сделать — читаем тут.

Готовые щитовые стены устанавливаются на нижнюю обвязку фундамента, которую предварительно гидроизолируют.

В результате каркасно щитовая баня собирается как конструктор, экономя вам время и деньги.

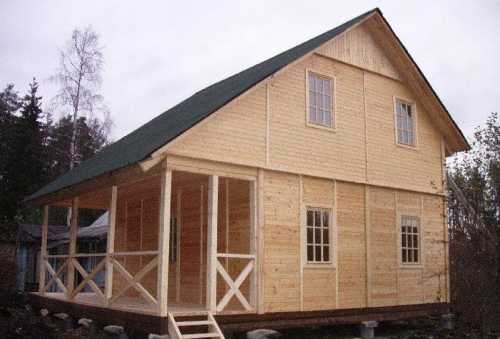

Баня из щитов, сделанных на производстве

Проектировка бани

Перед строительством необходимо сделать план бани. Проекты есть в открытых источниках в интернете, поэтому для простой небольшой бани вполне подойдет типовой проект. Основные помещения, которые следует делать в бане:

• парная
• душевая
• комната отдыха

Каждая из комнат имеет свои особенности, как в применяемых материалах, так и в конфигурации внутренних элементов. Центральное место в бане занимает печь. Ее можно располагать как в самой парилке, так и выносить в комнату отдыха. Оба способа имеют как свои плюсы, так и минусы.

Примерный проект бани

При проектировке бани также стоит обратить внимание на вентиляционные отверстия. Отсутствие вентиляции является причиной отравления людей угарным газом. Вентиляционное отверстие устанавливается над полом, чтобы через него чистый и более холодный воздух поступал внутрь, а через отверстие повыше горячий отработанный воздух выходит наружу.

Фундамент и отделка

Фундамент для небольшой бани чаще всего делается либо плиточным, либо заливается стяжка по грунту и потом кладется пол, либо свайный или свайно-винтовой. Выбор типа фундамента зависит от размеров и общего веса будущего строения. Подробнее об обустройстве фундамента для бани — в нашей статье.

Отделка бани вагонкой

Самый, наверное, удобный вариант – это свайный фундамент. Он имеет ряд плюсов: быстро возводится, не зависит от погодных условий, подходит для любых местностей. Если возле вашей бани имеется природный водоем или река, то другие виды фундамента могут давать усадку из-за повышенной влажности почвы. В данном случае свайный фундамент – самый лучший вариант.

Важно: Пол в щитовой бане имеет ряд особенностей. Не забывайте, что в душевой необходимо делать сток воды, да и в бане пол лучше сделать немного с уклоном, чтобы вода и листья стекали ближе к выходу.

В комнате отдыха полы могут быть любыми, однако деревянные из-за влажного воздуха могут разбухать. Самый лучший материал для пола и стен — это либо доска дуба, либо плитка. Однако помните, что плитка может сильно нагреваться.

Хорошо зарекомендовала себя вагонка из твердых сортов древесины. Единственное исключение – хвойные породы в местах, где температура воздуха выше среднего. Внешняя отделка может быть любой, подходящей для каркасных домов. Варианты рассмотрены здесь.

Подведение воды

Без подведения воды и электричества не бывает ни одной бани. Щитовая баня не исключение.

Чаще всего баня строится с подводом воды. Подключение здания к водопроводу позволяет в любое время года иметь в бане нужное количество горячей и холодной воды, и для этого даже не надо выходить на улицу. Согласитесь, это, конечно же, очень удобно.

Если участок, где планируется строительство, расположен на территории, где есть действующий водопровод, то все становится намного проще. Чтобы получить воду в бане, вам достаточно:

1. Получить у организации владельца водопровода технические условия на подключение к водопроводной сети.
2. Врезаться в существующую сеть в ближайшем колодце.
3. Провести водопроводные трубы к бане.
4. Сделать внутреннюю разводку труб в бане с установкой бака-аккумулятора горячей воды и сантехнических приборов.

Если водопровода на вашем участке не предвидится, то имеет смысл поставить скважину или колодец. Самый простой и дешевый способ – это устроить подачу воды из колодца, который сможет обеспечивать необходимое количество воды, достаточное для стирки и помывки в бане всех членов семьи.

Подводка воды от скважины

Чтобы вода из колодца поступала в баню, используются погружные насосы. Они бывают дорогие и дешевые, с разной мощностью, однако насос должен обеспечить достаточный напор для подъема воды из колодца и ее транспортировку к устройству нагрева. Горячую воду получают, применяя электронагреватель или бойлер на печной трубе. Далее теплая и холодная вода идет к водоразборным кранам.

Подводка воды с колодца

Чаще всего насос оснащен фильтром, защищающим рабочее колесо от попадания разного мусора, листьев, веток и камней.

Более подробная информация о каркасны банях и их строительстве здесь.

karkasblog.ru
