Банная печь из металла своими руками: чертежи, размеры, фото

Громоздкие, прожорливые и сложные в изготовлении кирпичные банные печи понемногу отходят в прошлое. Все меньше становится квалифицированных печников. Да и квалифицированный зачастую перекладывает печку хотя бы один раз. На смену им идут легкие, компактные, несложные в изготовлении и экономичные металлические печи. Домашний мастер, владеющий навыками слесарных и сварочных работ, вполне сможет изготовить такую банную печку из металла своими руками.

Банная печь из металла своими руками

Выбор конструкции банной печи

При выборе конструкции следует руководствоваться следующими требованиями:

быстрый прогрев банных помещений;
продолжительность горения;
сохранение тепла;
малая занимаемая площадь и объем;
безопасность.

При проектировании печи нужно соблюдать баланс между этими требованиями.

Так, для обеспечения большой продолжительности горения потребуется увеличить объем камеры сгорания, а это приведет к росту габаритов и занимаемой площади.

По расположению корпуса печи, а вместе с ним и камеры сгорания, банные печи могут быть:

Вертикальными. Занимают меньшую площадь, но и имеют худшие параметры теплоотдачи и продолжительности горения, чем горизонтальные.
Горизонтальными.

По месту размещения топочной дверки банная печь из металла бывает:

Загружаемые из парилки.
Загружаемые из другого помещения. Топочная дверка выносится через стену. Это освобождает место в парилке, но для подкидывания дров или регулировки тяги придется выходить из парилки.

Конструкция печи с водонагревателем

Печи также могут иметь встроенный водонагреватель, размещаемый рядом с каменкой или на печной трубе.

По месту расположения каменки печи делятся на два подвида:

С внутренней. Дольше сохраняют тепло, но при поддаче легче обжечься паром или об дверцу.
С внешней. Менее экономичны, но удобнее в и безопаснее в обращении.

При выборе конструкции важно определить, какие из требований являются первостепенными, а в каких возможно пойти на компромисс

Подготовка материалов

Наилучшим вариантом заготовки для изготовления корпуса печи для бани из металла своими руками является отрезок стальной трубы диаметром 30-50 см или пришедший в негодность газовый баллон. Для зольника подойдет лист проката толщиной 1-2 мм, для дверцы нужна сталь в 3 мм.

Сталь лучше взять низкоуглеродистую, конструкционную — она обладает лучшей свариваемостью и меньше деформируется по швам.

Колосники можно сварить из арматуры 12 мм, однако проще и надежнее будет взять готовые, отлитые из чугуна. Самый простой вариант — толстый листовой металл (от 6 мм) с продольными прорезями.

Плюсы и минусы металлических печей для бани

Металлические печи для бани обладают рядом неоспоримых достоинств:

Быстрый прогрев помещений до заданной температуры. Металл быстро отдает тепло топки.
Полная вытяжка угарного газа из бани через дымоход.
Нет задымления при растапливании печи.
Компактность.
Экономичность.
Простота изготовления.
Долгий срок работы без ремонта с минимальным обслуживанием.
Нет необходимости в тяжелом фундаменте.

Есть у печей из металла и свои минусы:

Быстрое остывание.
Высокая температура стен может привести к ожогам.
Не подходит для больших бань.

Поскольку средний размер семей сократился, и способ использования бани несколько изменился, то в долгом сохранении тепла нет большой необходимости.

Как улучшить характеристики металлической печки

Потребительские свойства печки поддаются улучшению двумя способами:

термообработкой материала;
усовершенствованием устройства топки.

Подготовка металла

По окончании раскроя материала его подвергают термообработке методом отпуска. Металл заготовок нагревают до темно-красного цвета. Далее их следует медленно охладить. Если в ходе отпуска произошло небольшое коробление заготовок, их рихтуют молотком. Необходимо также проверить размеры и срезать лишнее при необходимости. Такая обработка избавит от коробления готового изделия.

Конструктивные особенности топки

Некоторые эксперты для обеспечения продолжительного горения дров без перегрева печи предлагают исключить из конструкции колосники, а сжигать дрова прямо на металлическом дне топки.

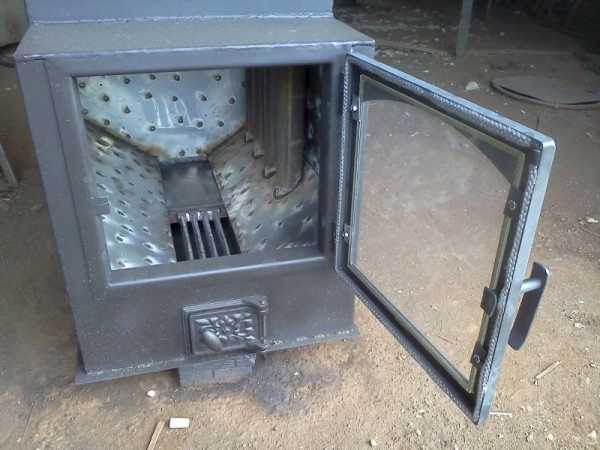

Металлическая печь с колосниковой решеткой

Дополнительно предлагается уплотнить дверку топки асбестовым шнуром, чтобы замедлить приток кислорода.В самой дверке делают задвигающееся заслонкой отверстие (или ряд отверстий). Этой заслонкой и регулируется подача воздуха.

Конструкция самодельной банной печи

Банные печки, как заводские, так и изготовленные своими руками, различаются между собой деталями конструкции. Однако все чертежи печи для бани из металла содержат общие основные узлы:

топка;
каменка;
емкость с водой;
дымоход.

В топке проходит сгорание топлива, она снабжена дверцей, через которую загружают дрова. Дно топки образовано чугунной решеткой с прорезями — колосником. Под дверцей или непосредственно в ней находится поддувало, через которое в топку поступает воздух. Под топкой расположен зольник — металлический поддон для золы.

Продукты сгорания нагревают стенки печки и через них специальную емкость, заполненную камнями — каменку. Для поливания камней водой каменка снабжена отдельной дверцей.

Далее продукты сгорания нагревают емкость с водой. Заполняется она через крышку в верхней части, а нижнюю вварен патрубок с вентилем.

Чертеж небольшой печи для бани

Дорабатывая чертежи банной печи из металла, собираемой своими руками, следует учесть особенности устройства парилки, в которой она будет установлена.

Из чего делаются металлические печи для бани

Для металлической печи в баню, изготовленной своими руками, потребуется:

8-миллиметровый лист низкоуглеродистой конструкционной стали;
отрезок трубы диаметром 30-50 см и толщиной стенок 5-10 мм и длиной 2 м;
пруток или арматура диаметром 12-16 мм – 6 метров;
колосник;
дымоходная труба;
вентиль ½ дюйма с длинной рукояткой.

Чтобы собрать своими руками железную печку для бани, потребуются следующие инструменты и расходники:

угловая шлифмашина;
набор ручного слесарного инструмента;
сварочный аппарат;
диски отрезные и шлифовочные.

Чертеж печи с водяным котлом

При сборке банной печи из металла собственной конструкции понадобится верстак с тисками и рабочий стол размером 1*2 м, либо такое же свободное пространство на чистом и ровном полу.

Изготовление топки

Изготовление печи своими руками начинают с того, что трубу делят на две части: 90 см для топки и каменки и 60 см для емкости с водой. Из остатков делается поддувало и топочные дверцы. В трубе следует прореза проем для монтажа поддувала размером 20×50 см. По периметру приваривают уголки или пластины, на которые будет опираться колосник. Топочная дверца выполняется размером 20×35 см.

Изготовление каменки

Над дверцей приваривают пруток или арматуру для поддержки каменки. В каменке прорезается дверца, чтобы поддавать воду на камни.

Самодельная печь из баллона

Камни укладываются в каменку с некоторым зазором, не вплотную.

Лучше всего брать диабазовые или талькохлоритовые. Гранит или содержащие слюду породы не используют.

Изготовление водогрейного бака

Водяной бак располагается над каменкой. В ней проделывают 15-сантиметровый проем для прохода дымоходной трубы, проходящей сквозь бак. Бак опирается на пластину из толстого листа металла. Все швы необходимо тщательно проварить и зачистить.

Часть крышки бака делают съемной, через нее он будет заполняться водой. К этой крышке нужно приварить ручку и защитить ее деревянными щечками.

Размещение печи в парилке

Чтобы пользование банной печкой стало приятным и безопасным, рекомендуется соблюдать следующие правила:

Печку монтируют на металлический лист (железо, медь или латунь). Спереди лист должен выступать как минимум на 0,7 метра.
Примыкающие к печи стены и потолок следует обшить негорючими материалами на расстояние как минимум полметра от печи и дымохода.
Если топка выносится в соседнее помещение — проем также следует укрепить негорючими теплоизоляционными материалами, такими, как базальтовая вата или вермикулит.
Теплоизолированная труба дымохода должна отстоять от деревянных конструкций как минимум на 40 см.

Для дымохода рекомендуется выбрать нержавеющую сталь с термоизоляцией из базальтовой ваты. Для помещений, в которых находятся люди, не рекомендуется в качестве термоизоляции использовать материалы, содержащие асбест. Вдыхание асбестовой пыли может причинить серьезный вред здоровью.

После установки металлическую печку часто обкладывают кирпичной кладкой в 1/2 кирпича. Это позволяет дольше удерживать накопленное в кладке тепло и защищает от ожогов при случайном контакте.

Декоративная отделка красиво и практично

Для обеспечения подлинного комфорта изготовленную своими руками банную печку из металла следует дополнить соответствующей отделкой банных помещений. Для парилки традиционно используется осина или липа, они не выделяет капель смолы, могущих при попадании на кожу причинить серьезные ожоги. Пол также делают осиновым, однако лиственница прослужит гораздо дольше.

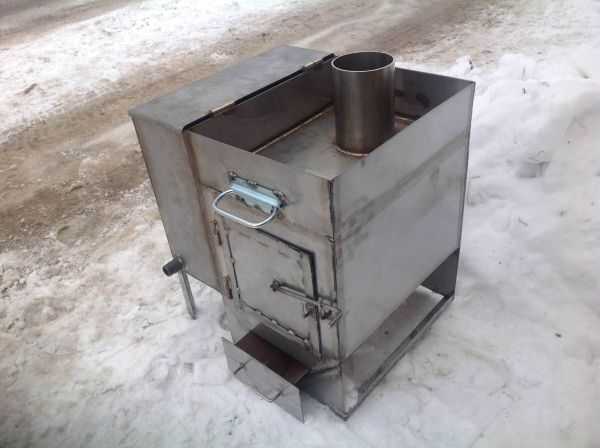

Простая самодельная печь

Хорошее решение — пол из керамической плитки или керамогранита, их обязательно нужно брать с шероховатой поверхностью, чтобы никто не поскользнулся.

Под вагонку разумно заложить слой фольги и базальтовой ваты для улучшения теплоизоляции.

В мойке не такая высокая температура, и выбор материалов для отделки шире. Здесь возможно применение экономичных хвойных пород, но надо отдавать себе отчет, что в условиях повышенной влажности сосна ил ель прослужат недолго. Пол из керамической плитки — также отличное решение. Плиткой можно отделать и стены. Угол, в котором установлена душевая кабина, подлежит особой гидроизоляции.

Комната отдыха, ставшая традиционной в современной бане, не испытывает воздействия экстремальных температур или высокой влажности. Здесь больше внимания можно уделить эстетическим качествам отделки, и обязательно — удобной мебели.

Все электрооборудование и электроарматура, применяемое в бане, должно иметь класс защиты не ниже IP44 и быть предназначенным для работы в условиях повышенной влажности.

Отдельное внимание нужно уделить производительной и качественной вентиляции банных помещений.

Легкого вам пара!

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

stankiexpert.ru

Банные печи своими руками из металла фото

Как сделать металлическую печь для бани

Металлических печей для бани в продаже много, но хорошие стоят немалых денег. Если есть достаточный опыт сварки металла, можно изготовить печь самому, по своим размерам. О том, как сделать печь для бани из металла (листового), чертежи и фото — дальше.

Печь из металла для бани и сауны — в чем разница

Между режимами парения в бане и сауне есть существенная разница. В сауне температура воздуха очень высокая — от 85C и намного выше. При такой температуре влажность высокой быть просто не может — сразу получите ожог, а веник осыпется за пять минут. И она действительно небольшая, порядка 5-15%. В русской же парной температура держится в пределах 55-65°C, изредка поднимаясь до 70°C. При таких температурах влажность «нагоняют» большую — 50-60%.

Один из вариантов сварной печи для сауны

Для обеспечения таких разных задач требуются разные подходы для построения печи. В сауну требуется наибольшая площадь соприкосновения корпуса печи с окружающим воздухом и ускорение прохождения воздушных потоков вдоль стенок. Все подчинено задаче как можно скорее нагреть воздух в парилке. Каменка есть, но она небольшая, открытая, находится, как правило, над топкой. Камни в ней прогреваются максимум до 200-250°C, так как много тепла отдают окружающему воздуху. С такой каменки получить можно немного пара. Но в сауне много и не надо — один/два ковшика дадут 15% влажности. Больше просто не вытерпеть.

В русской парной задача другая — не перегреть помещение и добиться большого количества пара. Причем пар должен быть определенной кондиции — он должен состоять из очень мелких капелек. Его еще называют «сухим» и имеет он высокую температуру — порядка 130-150°C. При таком условии после парения в теле ощущается легкость и прилив сил. Такой пар получают только с раскаленных камней, температура которых не менее 500°C. Чтобы достичь ее камни «упаковывают» внутрь топки — в ней размещают ящик — закрытую каменку.

Тут каменка расположена внутри а сверху приделан бак

Как видите, есть солидные конструктивные отличия. Их надо иметь в виду.

Самодельные печи для русской бани

Что еще надо иметь ввиду при конструировании печи для режима русской парной? То, что имея нагретые металличес

superbany.ru

Банная печь из кирпича и металла своими руками, фото

Русский народ всегда любил ходить в баню. Банным днем считалась суббота или день перед каким-либо праздником. Считалось, что баня хорошо помогает в лечении различных заболеваний, в ней бабки-повитухи даже принимали роды. Добротная баня не может обойтись без хорошей печки. В настоящее время любой желающий может приобрести понравившуюся печь. Те, кто не желает сильно раскошеливаться на такую покупку, могут сделать ее самостоятельно. Банная печка своими руками может стать предметом гордости и принести духовное удовлетворение.

Предъявляемые требования к печам

В современных банях часто устанавливают электрические печи. Но ничто не сможет заменить настоящий огонь в печке. Электрические каменки остывают очень быстро и не могут создать необходимую влажность в помещении.

Если баня топится дровами, то печки изготавливаются из кирпича или металла. Такие простые конструкции обеспечивают оптимальную температуру и очень медленно остывают, надолго обеспечивая помещение теплом.

Какой бы ни была банная печь, она должна отвечать следующим требованиям:

Располагать ее следует таким образом, чтобы легковоспламеняющиеся материалы были обеспечены противопожарной защитой.
Банная печка своими руками занимать должна не больше 0,15% полезной площади помещения.
Для безопасности печь огораживают теплоизолирующими материалами.
Из-за конвекции теплого воздуха идущее от печки тепло должно распространяться по всему помещению.

Важно знать, что от высоты трубы зависит тяга в печи.

Конструкция банной печи

Любая каменка имеет следующую конструкцию:

Топка.
Емкость для камней.
Труба.
Поддувало-зольник.
Емкость для горячей воды.
Дверь для топки.
Задвижка в трубе.
Колосниковые решетки.
Дверца для зольника-поддувала.

Кирпичные печи для бани своими руками

Многие имеют недостаточно знаний для того, чтобы выложить самостоятельно кирпичную печь для бани, и совершают множественные ошибки. Они могут привести к тому, что печка разрушится, произойдет задымление всей бани и даже возникает вероятность возникновения пожара.

Поэтому при кладке кирпичной печи необходимо придерживаться следующих рекомендаций:

Под банную печь обязательно
нужно делать фундамент, осуществляя его гидроизоляцию с помощью рубероида.
При возведении фундамента для самой бани глину из ямы нужно сохранить, она пригодится для получения раствора при кладке каменки.

Чтобы получить раствор, берется глина и песок в пропорциях 2:1 или 3:1. Чтобы убедиться, что раствор получился качественный, в него необходимо опустить деревянную палку, потом вытаскивают и смотрят. Если раствор хороший, на палке остается слой глины в 2 мм. Если слой слишком большой, в раствор добавляют песок. Если слой меньше 2 мм, добавляют глину.

Осуществляя закладку печного литья в ряды кирпича, между литьем и кирпичом следует оставлять зазор в 0,5 см, потому что при накаливании металл начинает расширяться, из-за чего может разрушиться кирпичная кладка.

Если используется обычный кирпич, стоит быть готовым к тому, что в процессе кладки кирпичи будут или не доходить до конца ряда, или немного выступать. В этом случае выступающие части отпиливают болгаркой или делают швы немного толще.

Очень часто случается, что размеры колосников больше размера отверстия в топке, подготовленного специально для них. Нужно просто немного отпилить колосник болгаркой с кругом по металлу.

Кладка кирпичной печи осуществляется строго по отвесу с использованием строительного уровня.

У дымохода в местах поворотов внутренних каналов следует устанавливать очистные колодцы, потому что там сажа скапливается в большом количестве.

При кладке печи для бани нельзя, чтобы кирпичи соприкасались с печным литьем. Эти места дополнительно защищают асбестовым шнуром, который наматывают на литье.

Топку рекомендуется выкладывать шамотным кирпичом, который хорошо выдерживает температуру выше 1600 градусов. Саму печку выкладывают из красного огнеупорного кирпича, выдерживающего температуру до 850 градусов.

Дымоход, топка и печка должны иметь стандартные размеры

, здесь не стоит экспериментировать.

Не следует выкладывать печь для бани рядом с деревянными элементами. Но если избежать такого не удается, их обрабатывают защитными антисептическими средствами, защищающие древесину от гниения и от самовозгорания.

Самое главное, выкладывать кирпичную печь для бани своими руками не рекомендуется в том случае, если совершенно нет опыта в этом деле. Неправильно построенная, она потребует реконструкции, и специалист возьмет за это довольно приличную сумму.

Металлическую банную печь своими руками изготовить гораздо проще и быстрее, чем кирпичную, а металл является более доступным материалом. Для этого достаточно найти железную бочку, трубу подходящего размера или лист металла.

Такие печи гораздо экономичнее кирпичных

по следующим показателям:

Стоимость ее будет небольшой.
Нагревается очень быстро.
Места для нее требуется очень мало.

Кроме того, для такой печи нет необходимости изготавливать мощный фундамент. Чтобы остывала она как можно медленнее, ее облицовывают жаропрочным кирпичом. Если баня имеет небольшие размеры, металлическая печь своими руками является идеальным вариантом.

Лучше всего использовать трубу или железную бочку. Если изготавливать печь из металлических листов, то потребуется делать большое количество сварных швов.

Для изготовления печи для бани берется кусок трубы и отрезается высотой в 1 метр. Для бака отрезают трубу длиной в 70 см. Внизу трубы делается отверстие для поддувала. Его ширина должна составлять 20 см, а высота 6 см. К верху отверстия приваривают пластину из металла, имеющей отверстия для крепления колосниковой решетки в поддувале.

Для топки посередине трубы вырезают отверстие диаметром 30 см. Затем приваривают запоры и завесы для дверцы. Каменку устанавливают над топкой путем приваривания трубы перпендикулярно к стене топки и заполняют ее камнями. Затем приваривают дымоход и выводят ее через каменку. Над ней устанавливают бак, в котором нагревают воду. Крышка бака должна быть съемной, чтобы заливать воду, а сам бак должен иметь кран для ее слива.

При помощи зачистного круга убирают все следы сварки.

Металлическая банная печь своими руками

Хотите иметь настоящую русскую баню в которой можно от души попарится? Когда Вам нужна банная печь. В данной теме мы поговорим, как сделать металлическую банную печь своими руками.
Бани строятся очень часто рядом с жилыми частными домами. Они обеспечивают возможность великолепно проводить время за приятными и полезными процедурами. Важно не только знать, как построить данное сооружение, но и какие элементы должны в нем находиться, чтобы обеспечить оптимальное использование. Самой важной частью считается банная печь, которая должна формировать специфическую атмосферу и нужную температуру воздуха. Сделать ее можно из разных материалов, но если предполагается осуществлять данный процесс своими силами, то желательно выбрать металлическую печь.

Параметры и особенности печей для бани из металла

Металлические печи издавна считаются основными аналогами стандартных кирпичных конструкций. Они могут применяться не только для обогрева жилых помещений, но и для бань. Обусловлена такая популярность наличием у элементов многочисленных преимуществ. К ним относится:

1 возможность сделать печку своими руками;

2 монтаж отличается простой и оперативностью;

3 размеры печи являются небольшими;

4 для нее не возникает необходимость устанавливать сложный и тяжелый фундамент;

5 нагрев помещения осуществляется очень быстро, что считается особенно актуальным именно для бани;

6 конструкция обладает красивым внешним видом.

Однако важно знать, как правильно сделать печь, чтобы она не только великолепно справлялась с обогревом, но и была безопасной для использования.

Минусы банной печи из металла

К сожалению минусы тоже имеются и к ним относятся:

1 печка быстро остывает, поскольку не умеет аккумулировать тепло, поэтому во время использования бани нельзя допускать отсутствия топлива в печи;

2 важно делать двойные стенки в конструкции, между которыми должна быть прослойка из воздуха;

3 пожаробезопасность печи находится на низком уровне;

4 использовать металлическую печь можно только для небольших по размеру бань.

Самым простым вариантом считается буржуйка, конструкция которой является очень легкой. Она состоит из металлического ящика, в котором имеется дверца. Он подключается к трубе, выводящейся на улицу через крышу строения. Такая печь имеет не очень хорошую теплоотдачу, а также нужно на ее растапливание тратить много топлива. Поэтому считается не самым оптимальным и подходящим вариантом для бани.

Желательно сделать современный вариант конструкции, который будет безопасным для применения, а также эффективным в процессе использования. Для создания такой печи нужно пользоваться листовым железом, причем его толщина не должна быть больше 5 мм. Конструкция оснащается специальной тепловой камерой, которая нужна для того, чтобы в нее заложить камни. Можно даже сделать специализированный бак, предназначенный для воды. Желательно выложить полученную печку из металла кирпичом, поскольку это позволит улучшить показатель пожаробезопасности и обеспечить равномерный прогрев помещения.

Основные виды современных металлических печей

Можно выделить следующие важнейшие разновидности конструкций из металла:

1 Закрытые печи, которые предназначены для небольших по размеру бань. Они обкладываются изнутри и снаружи кирпичом, причем рекомендуется пользоваться огнеупорным красным материалом.

2 Открытая печь, которая имеет открытую каменку и оснащается небольшим баком для воды. Такая конструкция обеспечивает быстрый обогрев помещений, а чтобы еще сильней повысит теплоемкость, нужно накрывать камни, имеющиеся в каменке, крышкой из оцинкованного металла.

3 Комбинированная печь, оснащающаяся топливником с двумя задвижками, поддувалом, двумя патрубками и решеткой. Применяется для создания такой конструкции сталь в виде листов, толщина которых должна равняться 5 мм.

В зависимости от применяемого топлива можно выделить следующие виды печей, которые могут использоваться в бане:

4 Дровяные конструкции, которые являются самыми популярными и часто встречающимися. Для их постоянного применения нужно запасать много топлива – дров, а также важно обеспечивать им регулярный уход.

5 Электрические конструкции являются довольно редкими. Они имеют корпус из металла, в котором располагается нагревательный элемент и утеплители.

6 Газовые изделия являются самыми оптимальными и надежными. Они формируются из железа, причем дополнительно в них вставляется термостат, с помощью которого можно регулировать устанавливаемую мощность. Также имеется специальный предохранительный механизм, выключающий конструкции в случае прекращения подачи газа.

Процесс создания металлической банной печи

Всю процедуру можно разделить на следующие этапы:

1 подготовка материалов, причем нужны не только металлические листы и труба для самой печи, но и труба для дымохода, дверцы, щеколды и некоторые другие мелкие элементы;

2 в трубе формируется поддувало оптимального размера;

3 изнутри трубы, непосредственно над созданным отверстием, нужно с помощью сварки прикрепить крепежные элементы, предназначенные для колосника;

4 крепится колосник с помощью этих креплений;

5 формируется топка, для которой делается оптимальное отверстие;

6 сверху него фиксируются крепления с помощью сварочного аппарата, причем они предназначаются для монтажа специальных прутов каменки;

7 с другой стороны каменки нужно сделать отверстие, предназначенное для литья воды;

8 в каменку укладываются печные кирпичи;

9 в крышке полученной печки формируется отверстие, необходимое для установки дымохода, для чего используется труба, устанавливаемая в это отверстие;

10 на последнем этапе монтируется бак для воды.

Как правильно установить печь из металла?

Как только конструкция будет готова, важно решить, где именно она будет располагаться, а также как ее следует смонтировать. Лучше всего организовать легкий и простой мелкозаглубленный ленточный фундамент. На него позже укладывается несколько кирпичных рядов, на которые уже и устанавливается печка. Рядом с конструкцией не должны быть деревянные или иные легко возгораемые элементы. Также она не должна располагаться в непосредственной близости к стенам строения.

Дополнительно нужно будет позаботиться об изоляции дымохода, причем для этого можно применять трубы из сэндвич панелей. Можно обложить полученное изделие кирпичом, поскольку это улучшит его показатели, сделает более безопасным для применения, а также усовершенствует внешний вид сооружения.

Видео: Опытный человек рассказывает, как он делает банную печь.

Таким образом, процесс формирования металлической печи считается не слишком сложным. Она обладает многими плюсами, но имеет и минусы. В результате работы можно получить высококачественную и надежную конструкцию, которая будет обеспечивать оптимальную температуру и иные параметры в бане.

remokey.ru

РубрикаРазное
