Барбекю из кирпича своими руками

При наступлении теплого сезона горожан тянет на свежий воздух – пикник у реки или дачу, где есть возможность приготовить что-то с дымком. Не обязательно это будут традиционные шашлыки – рыба и креветки, колбаски и отбивные, приготовленные на решетке, не сравнимы с приготовленными в духовке или в сковороде. Все, что жарится на открытом огне, намного вкуснее и полезнее – лишний жир вытапливается, а дымок даст неповторимый вкус и аромат. Чтобы постоянно пользоваться открытым способом приготовления вкусной еды, достаточно построить на дачном участке стационарную печь с решетками – барбекю своими руками из кирпича.

Оглавление:

1. Что такое барбекю?
2. Отличительные особенности приспособлений с открытым  очагом
3. Разновидности барбекю
4. Выбор места для строительства барбекю из кирпича
5. Готовим чертежи
6. Делаем фундамент барбекю
7. Кладка пьедестала
8. Кладка печного сооружения

Что такое барбекю?

Многие кулинарные шедевры нельзя приготовить в городской квартире, поскольку нужна жаровня или очаг, костер или мангал – словом, открытый огонь с дымком. Сегодня нет недостатка в строительных материалах или готовых чертежах и расчетах для самостоятельного строительства барбекю и других печных конструкций. Кстати, если до этого не было строительного опыта, есть повод овладеть основными навыками, например, построить крытую беседку с барбекю или же более простой вариант за пару дней, максимум – неделю.

По сути, барбекю – это конструктивно та же печь, в основании  которой круглая жаровня для приготовления на решетке мяса и других белковых продуктов. Есть много общего с мангалом, и приготовленное обоими способами мясо мало отличается на вкус, но имеет характерный сетчатый рисунок от решетки. Особый вкус приготовленного таким образом блюда, не столько зависит от аппетитной корочки, одновременно напоминающей жареное и копченное мясо, сколько от особых физико-химических процессов. Денатурация и ферментация белка под запеченной корочкой удерживает внутри мяса его сок – при высокой температуре идет  уваривание, а излишки жира вытапливаются, вытекая.

Есть разные версии о происхождении слова barbeque – от римского barbar «варвар», (мясо приготовленное на огне варварским способом), от гаитянского – в перевода «лежанка», что тоже справедливо в отношении формы жаровни. Но многие лингвисты склоняются к тому, что слово звучит на французский манер, а индейское barbacoa – способ жарки мяса буйвола на деревянных решётках над костром. Сегодня так называется универсальная печь на открытом пространстве. Но так называется и вечеринка на открытом воздухе, переросшая в целую культуру времяпровождения, есть даже целые международные соревнования на эту тему.

Отличительные особенности приспособлений с открытым  очагом

Арабское слово «мангал» в переводе «жаровня», они имеют простейшую конструкцию в виде прямоугольного металлического ящика на ножках с отверстиями.

Французское «рриль» переводится «жарить». То есть это жарочный шкаф для приготовления птицы, мяса, рыбы, морепродуктов, где есть вертела.

Смешанное понятие  «барбекю» на сегодня обозначает закрытую с тыльной стороны печь для жарки мяса на огне. Но что общего между всеми этими приспособлениями, в чем принципиальная разница?

1. Общее у печных сооружений и открытых жаровен одно – возможность приготовления мяса на огне.

2. У стационарных печных приспособлений на открытом воздухе позади жаровни есть тыльная стена, как у русской печи, камина или барбекю, у гриля ее нет.

3. Задний простенок экономит жар и препятствует задуванию ветра, и тепло наиболее равномерно обволакивает готовящийся продукт.

4. Дымоход, который есть у печи, камина и барбекю, отводит дым и гарь подальше от приготовления пищи, а у гриля такая  возможность отсутствует.

5. Камин – приспособление для обогрева закрытого помещения, и поджарить там можно разве что сосиски на шампурах.

6. В печах и барбекю можно готовить множество блюд, в том числе используя небольшой противень на решетках для пиццы и горячих тостов.

7. Гриль не обогревает, а лишь дает возможность делать блюда на вертеле в духовке.

8. Камины и печи имеют топку для дров и угля, а гриль и барбекю – поддон отличающейся формы (не путать с промышленным электрогрилем).

9. На гриле нельзя регулировать высоту подъема шпажек над огнем, а у барбекю такая возможность предусмотрена.

10. Печь и камин дольше хранят тепло, чем открытые приспособления для очага, они быстро остывают после тушения огня, зато в печи можно делать блюда, которые долго «томятся».

11. Барбекю и стационарный гриль делают только на открытом пространстве, а камин и печь – в помещении.

При общем равнении становится понятно, что для отопления загородного дома нужна печь или камин, а для приготовления пищи на открытом воздухе – универсальное барбекю. В нем используют традиционные и U-образные шампуры и открывающиеся решетки с ручками, удобные для переворачивания.

Разновидности барбекю

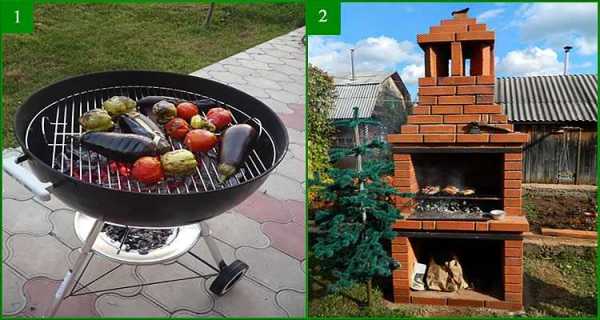

Барбекю бывают не только стационарные садовые, есть жаровни и переносные, которые отапливаются углём, встречаются приспособления газовые и электрические.

Мобильные или переносные барбекю проще всего монтировать и убирать, поэтому они хороши на «дикой» природе чтобы готовить свежепойманную рыбу и дичь. Небольшое мобильное барбекю рассчитано на потребности одной семьи или небольшой компании. Передвижные модели снабжёны колёсиками, и их перемещают в подходящий угол сада или увозят с собой на природу.

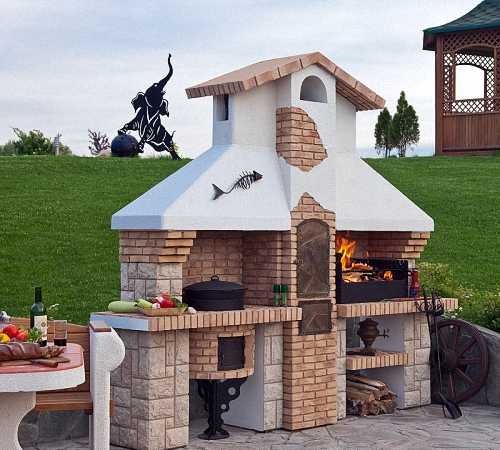

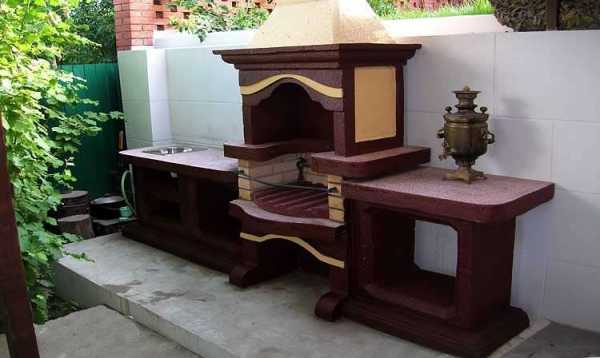

Стационарные барбекю могут представлять собой целый кухонный комплекс в глубине усадьбы, где все выходные может кормиться и отдыхать большая компания.

Сегодня некоторые фирмы делают чугунные жаровни с духовкой на колёсиках, работающие от газа, но в них нет специфического древесного дымка. Их преимущество – открытый огонь и хорошо накаляющаяся поверхность, куда размещают все что не готовят на шампурах или гриле. Они снабжены индикатором для отслеживания температуры для приготовления блюд.

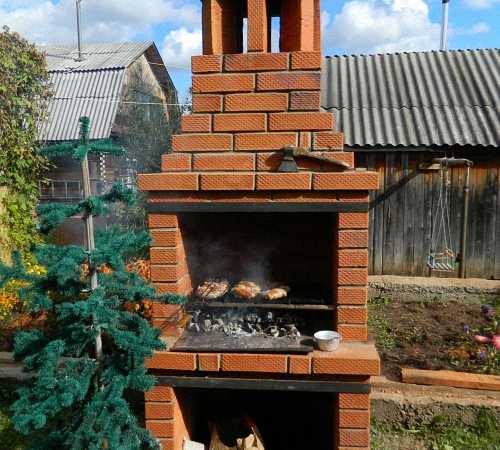

Барбекю из кирпича может быть разной конфигурации и размера, под крышей и без нее, в форме беседки или в виде угла вашей дачи с тыльной стороной на улицу. Форма основания жаровни – треугольная, круглая, шестиугольная или квадратная. Выбор формы и чертежа во многом зависит от места, в котором оно будет располодено. На фото барбекю из кирпича видны примеры, но какой из них приемлем – решать самим.

Совет: Для разведения огня и приготовления мяса в барбекю подкладывают дрова – небольшие колотые брёвна, которые можно приобрести даже в супермаркетах, добавляют и уголь. Самый «вкусный дымок» дают дрова  фруктовых деревьев, хотя подойдут отходы древесины осины, березы, ольхи и дуба. Смолистые деревья не подходят – они дают едкий запах. До приготовления важно спалить растопку и дождаться жара от углей. Если температура очень высокая, ее снимают брызгалкой с водой. Разжигать лучше длинным спичками, если жара мало – добавляют еще угли. В продаже есть решетки разной формы, наиболее удобные для переворота –  двойные на длинных ручках. Самые качественные решетки имеют тефлоновое покрытие. Поддоны годятся для блюд из теста и рубленного мяса.

Выбор места для строительства барбекю из кирпича

К выбору места для барбекю из кирпича нужно подходит ответственно, исходя и соображений пожарной безопасности. Проще выделить угол в саду и пересадить оттуда пару кустов сирени или ряд смородины, чем тушить пожар, разносимый ветром на деревья и строения. Лучше об этом сооружении заранее поговорить с соседями по участку, если печь будет близко. Не менее важно проложить к печи удобную дорожку, а место вокруг отсыпать керамзитом или шлаком, чтобы не удалять жирные пятна со светлой тротуарной плитки. Хорошо, когда рядом обустроено место для совместного обеда с садовой мебелью под тентом.

Основные требования к площадке:

1. Хороший доступ к площадке с барбекю и источнику воды.

2. Относительная близость к постройке, для удобства – подносить воду, посуду и еду, но так, чтобы жар из трубы не попадал на стену и крышу.

3. Безопасное расстояние от ближайших деревьев и соседей, и будет хорошо, если тыльная сторона печи выходит в сторону улицы и на угол участка.

4. Не стоит делать барбекю впритык к сараю, гаражу, теплице, бане и другим постройкам, чтобы тепло не создавало проблем.

5. Совмещение функций печи и беседки хорошо, но не в случае посадки вокруг нее плетущихся растений, они от жары будут деградировать

6. Выбирая место возле деревьев, важно учитывать высоту трубы и характерное направление ветра, чтобы искры им не вредили, часть близлежащих веток можно отпилить ранней весной или осенью.

7. Рядом с барбекю ни в коем случае не должно быть детской качели, канистр с горючим, изгороди из камыша, а также сухостоя, сена и хвороста

И помните, что нельзя в печи применять керосин, бензин или спирт, а жидкостью для розжига угли нельзя пропитывать заранее, ею только сбрызгивают дрова перед использованием.

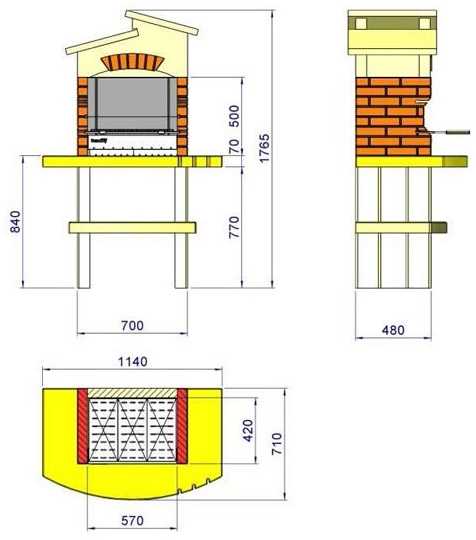

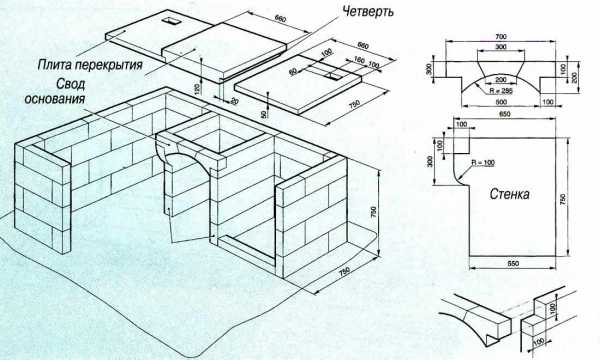

Готовим чертежи

Перед тем как делать для барбекю из кирпича чертеж и необходимые расчеты, важно определиться со стилем постройки, органичным для участка. Далее по рисункам и чертежам стоит разобраться с конструктивными особенностями печи-барбекю. Какими бы ни были новомодные проекты кладки барбекю из кирпича, суть его та же – очаг на небольшом постаменте с жаровней и решетками над ней. Вытяжная труба, полки, столешницы, ниши для дров и подставки для готовых блюд, примыкающий умывальник, беседка или крыша – это уже вторично. Целесообразный уровень решетки над жаровней – примерно на уровне стола, так удобнее  готовить.

Каким бы ни были готовые чертежи барбекю из кирпича, придётся делать под свои условия – количество кирпича, которое уже есть или понадобится добавить, размеры площадки, избранная конструкция и общий вид печного сооружения. Оптимальные параметры конструкции барбекю:

• общая высота – до 1,8 м;
• постамент – не выше 0,8-0,9 м;
• жаровня – на уровне 0,5-0,7 м, под ней ниша для сушки дров;
• ширина печи внутри – до 0,5 м.

Принцип «чем больше, тем лучше» здесь не уместен, компактные размеры способствую лучшему сохранению жара. Когда готовы чертежи и общий эскиз вашего будущего печного сооружения, можно переходить к кладке фундамента, как на схеме барбекю из кирпича. Обычно сотни кирпича хватает для этих целей.

Делаем фундамент барбекю

Понадобятся инструменты: емкость для замеса бетона, мастерок, лопата, клинышки и жгут, уровень строительный. Нужны доски для опалубки, цемент, песок, глина и кирпич – огнеупорный и облицовочный. Для наружных печей обычно используют шамотный кирпич марки ША и ШБ, выдерживающий температуру до 1650 °C. Нет смысла делать основательный и дорогостоящий фундамент для барбекю, важнее потрудиться над его общим обликом.

В основание жаровни поверх пьедестала монтируют стальной лист соответствующих размеров. Лист, жаровню и решетки подбирают по размерам барбекю. В основание вытяжной трубы вставляют лист из оцинковки, меди или стали в виде колпака, его можно оставить открытым или задекорировать кирпичом или камнем трубу можно удлинить.

Для получения ровной траншеи под фундамент лучше забить колья прямоугольником и натянуть жгут по наружному и внутреннему периметру.

1. Для печных сооружений достаточно неглубокого монолитного П-образного фундамента в траншее не более 30-50 см глубиной.

2. Дно траншеи засыпают гравием, поливают и утрамбовывают.

3. Поверх этой подушки укладывают арматуру в виде сетки и делают опалубку, металлические прутья можно добавить по углам.

4. Бетон марки 300 замешивают водой из цемента и песка 1:3 и заливают основание фундамента, поверяют уровнем и выравнивают.

5. Полученный фундамент пару суток выстаивается, после затвердения можно делать постройку.

6. Иногда вместо фундамента ограничиваются вкопанной в грунт железобетонной плитой.

Кладка пьедестала

Если остались хоть какие-то сомнения перед кладкой барбекю, пока сохнет фундамент, можно воспользоваться схемой «порядовка барбекю» на рисунке и видео на данную тему. Если не осталось никаких сомнений, приступайте к кладке пьедестала, как показано на рисунке. Учитывайте то, что шамотный кирпич будет внутри, а облицовочный – снаружи. Его укладывают в 2 ряда, дополнительно перекладывая арматурными прутами. Порядовку просчитывают заранее, с учетом схем и чертежей.

Укладку кирпича делают на глиняном растворе, она от жары потом  спекается. Глину до основных работ немного смачивают, чтобы удалить избыток воздуха. Смесь из красной глины, песка, воды и небольшого количества цемента замешивают до нужной консистенции и готовят для кладки.

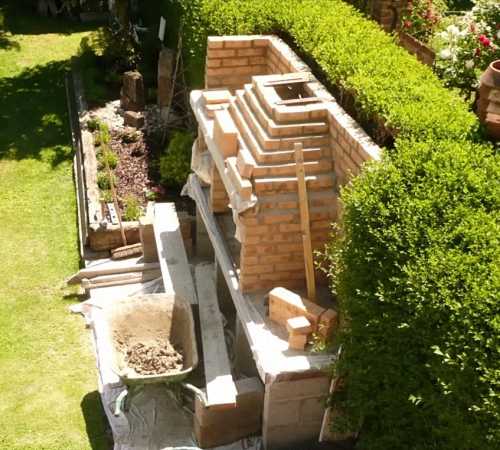

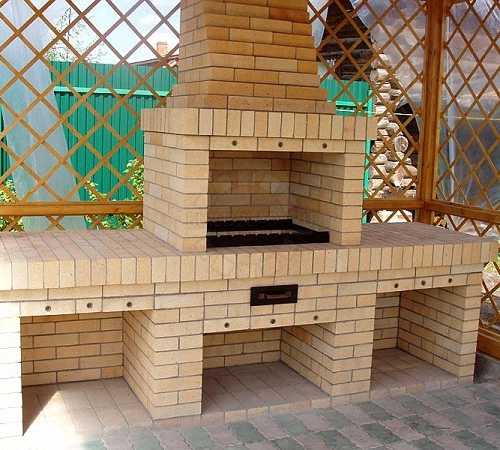

Кладка печного сооружения

Чтобы постройка не отсыревала, позаботьтесь о гидроизоляции – поверх фундамента постелите слой рубероида. Далее можно возводить цоколь барбекю, не важно, из какого кирпича, огнеупорный нужен вокруг очага. Облицовочный кирпич с закругленными углами смотрится наиболее привлекательно. Если вы планируете сделать своды у очага, то соорудите подпорку до того, как будете делать кладку, она поможет наиболее удачно выложить арку, и лучше упрочить ее арматурой.

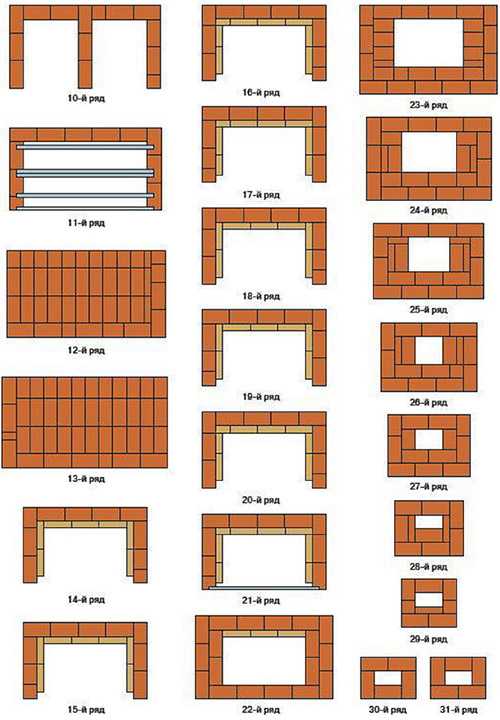

Каждый ряд делаем сдвиг на полкирпича – для надежности кладки без трещин. Напоминаем, что кладка печи делается глиняным раствором, с добавлением цемента. Не столь важно, каким кирпичом будет выложена поленниц под очагом внутри – там будут находиться дрова для сушки.

После 5-6 ряда кирпичной кладки нужно продумать опорный выступ для укладывания стального листа под жаровней – там будет поддон. Кирпич в этом месте можно уложить поперек, а после закрепления основы под жаровню формируем непосредственно печь из огнеупорного кирпича.

Когда печь оборудована, закрепляется вытяжной колпак трубы над очагом. В некоторых случаях его оставляют открытым, но чаще закрывают отделочным кирпичом или камнем. При строительстве дымохода на задней стенке делают «зуб» — изгиб, усиливающий тягу и задвижку. Кирпичи можно класть плашмя или на ребро.

Некоторые печи-барбекю дополнительно оборудуют подсветкой под тентом или крышей, что удобно в вечернее время. Хорошим решением будут пристроенные рядом столешницы, полки, рукомойник или целая беседка. Декоративная отделка барбекю зависит от вкуса и желания хозяина, но лучше воспользоваться готовыми образцами на фото барбекю из кирпича своими руками. Иногда делают целый комплекс или крытое сооружение по типу беседки.

Совет: Эксплуатировать барбекю нужно грамотно, уметь обращаться с открытым огнем и пользоваться всеми приспособлениями. Например, жарочную емкость и все металлические предметы смазывают рафинированным растительным маслом и хорошо прокаливают, подобно сковороде для блинов. К несмазанной стальной решетке рыба и мясо могут прикипать. Далее после остывания их используют как обычную кухонную утварь. Огонь не должен подниматься высоко и выходить за пределы решетки и охватывать стены барбекю. Сажу в дымоходе периодически нужно удалять, чтобы при обратной тяге на ветру она не осыпалась в очаг.



strport.ru

Как сделать барбекю своими руками: размеры, устройство, зона

Печь барбекю представляет собой беспламенное устройство открытого типа для приготовления различных кулинарных изделий. Его предок – кельтский очаг, который топился по-черному, без дымохода. Сделать барбекю своими руками несложно, главное определиться, какую именно конструкцию желательно иметь на дачном участке или во дворе загородного дома.

Барбекю или мангал?

Отличие барбекю от мангала незначительно в техническом плане, но довольно существенно в кулинарном отношении. Продукт, приготавливающийся на мангале, почти не подвергается воздействию дыма, в то время как в барбекю бортики конструкции задерживают дым внутри, в результате чего продукт слегка коптится.

При этом, задержавшийся горячий воздух оказывает на мясо термическое воздействие, создавая на нем аппетитную хрустящую корочку. Кроме того, продукт пропекается изнутри без значительной потери влаги. Из-за чего мясо, приготовленное таким способом, остается внутри сочным, но при этом нежным.

Это имеет и чисто практическое значение, поскольку не обязательно тщательно выбирать мясо для приготовления – оно в любом случае получится достаточно мягким. Кроме того, на барбекю можно поджарить не только его, но и любые другие мясные и колбасные изделия, которые часто лопаются при поджаривании на мангале, а также овощи и лепешки.

Выбор типа барбекю

Заводские модели складных переносных барбекю по факту представляют собой мангал. Также работает и собранный из кирпичей походный вариант. Чтобы он делал кулинарную обработку продуктов по принципу барбекю, следует построить дополнительное внешнее ограждение.

Кроме того, есть еще одна отличительная черта барбекю – устройство не любит чрезмерную тягу, (по сути, ему вообще не нужна вытяжка), потому что при этом слишком быстро эвакуируется горячий воздух и дым, участвующие в приготовлении блюда. Продукт приготовится, но будет утерян специфический вкус и сочность.

Тематический материал:

Обычно строительство барбекю сопровождается установкой трубы с дымовым зонтом, поскольку неожиданно настигнувший дождь может нарушить процесс приготовления, а ветер – раздуть в углях огонь. Высота трубы в этом случае не должна быть излишне высокой, как уже говорилось ранее – для барбекю нежелательна сильная тяга.

Кроме того, надо подготовить нишу для угля и дров, доступность коммуникаций, наличие дополнительных рабочих поверхностей и всяческих полезных и удобных приспособлений. Конструкция будет задавать тон всему участку, поэтому следует тщательно продумать ее дизайн.

Существуют разные типы барбекю:

• закрытый очаг;
• полуоткрытый очаг;
• стационарные открытые;
• узбекская печь-тандыр;
• открытый круглый очаг;
• переносной гриль.

Зона барбекю представляет собой площадку и сам очаг. При выборе разновидности конструкции, кроме дизайнерских соображений, следует руководствоваться частотой использования сооружения, количеством людей, климатом и размером свободного пространства на участке.

Обустройство на даче

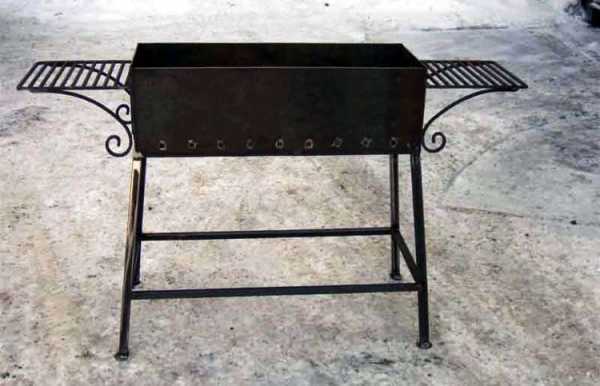

Переносное барбекю

Этот вид знаком всем, самая элементарная его разновидность представляет собой обычный металлический мангал. Они могут иметь разное устройство, от самого простого до импортных моделей в стиле хай-тек и сложных кованых витиеватых конструкций. Таким моделям не нужна вытяжка.

Если хочется оборудовать уголок для барбекю, а в наличии только небольшой переносной мангал, то особое внимание следует уделить декоративным элементам и дизайнерским аксессуарам площадки.

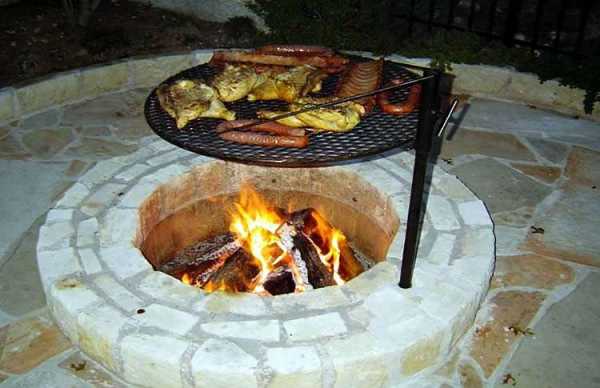

Открытый очаг

Эти барбекю представляют собой оригинально оформленное сооружение круглой или квадратной формы, созданное из камня или кирпича. Также может совмещать в себе оба материала. Это сооружение – по сути, просто стилизованное под очаг кострище. Оно традиционно располагается на вымощенной камнем площадке вровень с землей (или в углублении).

Над ним размещается вертел или шампуры, закрепленные на специальных держателях. Уголь и дрова кладут внутрь очага, как и в обычном мангале. Это очень интересная идея для воплощения в любом саду. Во-первых, это экономично, а во-вторых – очень необычно и декоративно выглядит, если стильно оформить.

Подходит для обустройства участка в эко-стиле, а также для воплощения минималистических и восточных стилизаций. После использования рекомендуется накрывать печь клеенкой, прижав по краям кирпичами.

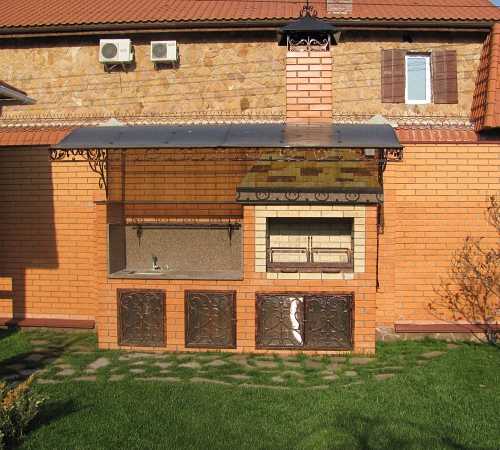

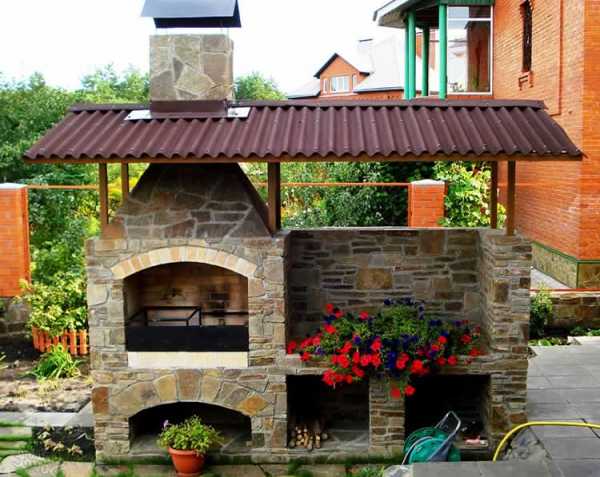

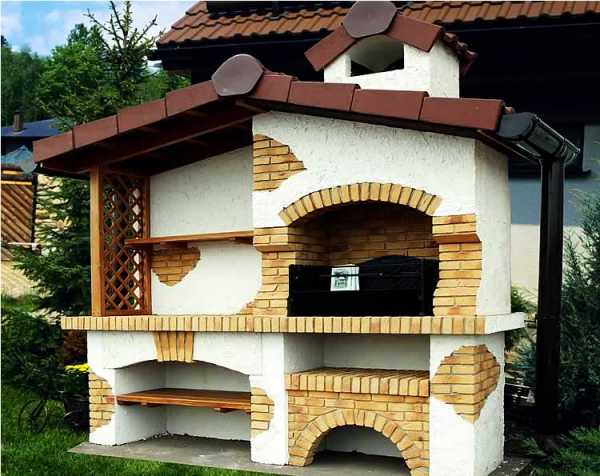

Закрытое барбекю под крышей

Если мангал размещен под навесом, то вытяжка для него не обязательна. Он может иметь любое устройство. В этом случае важна сама зона для барбекю. Декоративно смотрятся многоуровневые площадки, а также вымощенные разными видами материалов с созданием орнаментов. Также можно сделать садовые перегородки и бортики.

Изготовление навеса возможно с использованием кованых элементов или обычных опорных столбов. Эти ажурные стены можно украсить вьющимися растениями: клематисами, фуксией, актинидией или лимонником. С продуваемой ветрами стороны лучше построить капитальную стену, на которую выходит вытяжка, и расположить на ней функциональные ниши. Покрытие кровли следует сделать по типу крыши дома.

Мангал для дачного участка чаще всего представляет собой приподнятую прямоугольную конструкцию с нишами для дров и бортами с углублениями для шампуров. Размеры могут быть разными, но высота не меньше 80 см. Легко построить такой барбекю своими руками даже без опыта. Основу следует сделать кирпичной и облицевать декоративным камнем или шамотом. Кроме того, такому сооружению необходим фундамент.

Стилизовать мангал можно множеством способов: создать нарядную печь с декоративной трубой, брутальный каменный очаг или геометрическую кирпичную конструкцию.

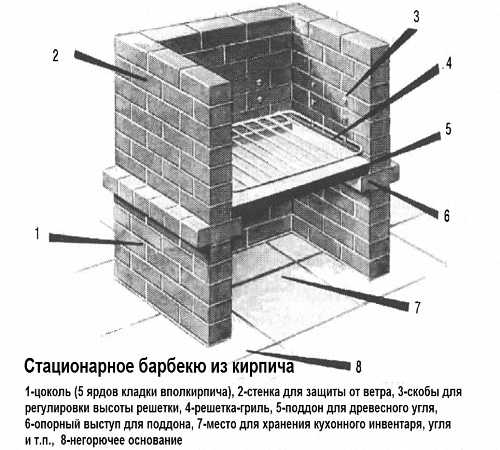

Устройство открытой печи барбекю

Строительство барбекю простой конструкции (см. чертежи) делается без навеса, вытяжка также не предусмотрена. Такой мангал подходит для нечастого использования и может быть переносным. Зона отдыха, имеющая достаточные размеры, в этом случае устроена в виде универсальной мощеной площадки и используется по разным назначениям: как танцплощадка или место для принятия солнечных ванн. Садовый камин на такой площадке будет смотреться неуместно.

Основание очага

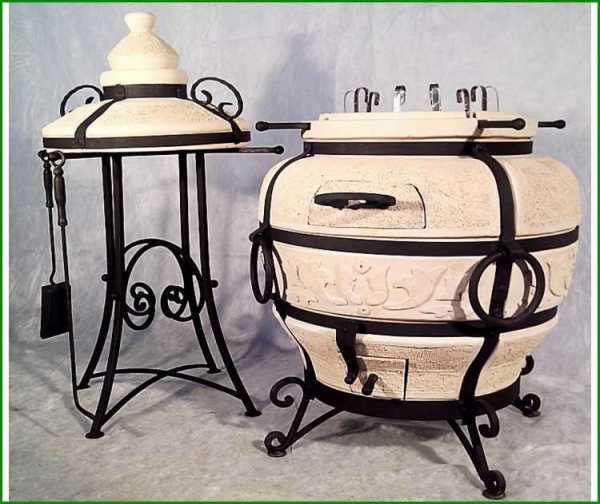

Узбекская печь-тандыр

Этот новомодный очаг привнесен к нам с востока. Представляет собой одну из красивейших конструкций. В технологическом отношении – это своеобразный мангал. Строительство барбекю такого вида не стоит пытаться осуществить самостоятельно, не изучив детально его чертежи. А лучше приобрести оригинальный экземпляр, он украшен восточными орнаментами и сделан в соответствии со всеми правилами. Такие очаги позволяют делать блюда, изготовление которых в обычных условиях невозможно.

Размеры такой печи около 1,2 метра в высоту, она имеет форму полусферы с отверстием сверху или сбоку. Сначала в нее закладывают дрова, а после образования углей они вынимаются, и внутрь помещается блюдо, предназначенное для запекания. Для такой конструкции необходимо построить мощеную площадку.

Узбекский Тандыр

Как и другие печи, барбекю нуждается в использовании огнеупорных материалов. Все что применяется для постройки должно соответствовать правилам безопасности. Изготовление пола должно быть из камня, бетона, плитки или кирпича. Можно применять деревянный настил, но следует понимать, что это увеличивает вероятность возникновения пожара.

Оформление площадки

Зона барбекю состоит из площадки и самого очага. При оформлении площадки важно определиться с видом печи и сделать чертеж. Изготовление такого рода очагов довольно простое, поскольку им не всегда необходима вытяжка.

Очень красиво смотрится кирпичный мангал как бы встроенный в склон и обсаженный по контуру клумбами цветов. Площадку можно декорировать ящичками с пряными травами и зеленью, горшками с цветами и мощеными дорожками. Аппетитный декор добавит в дизайн уголка своеобразный колорит в стиле кантри.

Для полуоткрытого барбекю можно сделать декоративный навес, например, расположенный в нескольких уровнях. Интересно будет смотреться мангал, расположенный среди зарослей декоративных трав или хвойных насаждений.

Облицовку можно сделать из керамической крошки, камней, контрастных деталей.  При оштукатуривании можно разместить на поверхности печи декоративные керамические фигурки. Главное при декорировании площадки найти индивидуальный стиль и выдержать в нем все атрибуты участка. Можно оформить печь в виде замка, живописной скалы или других причудливых предметов.

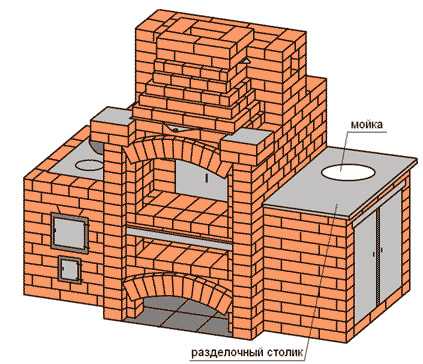

Практичным хозяевам имеет смысл совместить в одном сооружении несколько типов очагов, тем более, если они любят готовить и часто принимают гостей у себя на даче. Прекрасной идеей будет построить открытый очаг и купить к нему тандыр, или разместить их в разных участках сада. Все элементы огня прекрасно гармонируют друг с другом, и взаимно усиливают эффект.

Еще одной стильной идеей является оборудование в зоне барбекю подобия барной стойки. В этом случае площадка обретет «клубный» вид. Ее можно сделать из камня или дерева. При изготовлении каменной конструкции следует предварительно изготовить прочный каркас, а затем уже украсить его камнем.

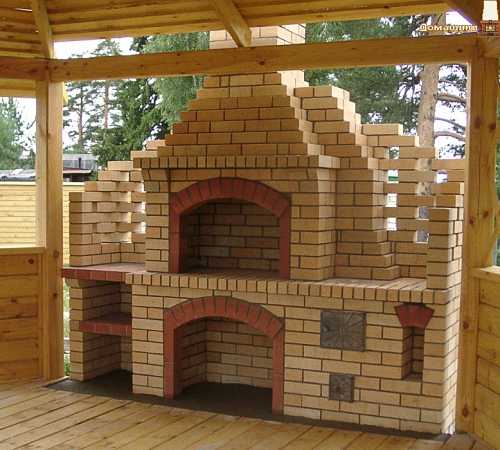

Если на дачном участке уже имеется беседка или павильон, то имеет смысл использовать переносной мангал. Для него надо сделать площадку, вымощенную камнем или тротуарной плиткой, размеры участка должны соответствовать величине мангала или быть слегка больше необходимого. Одним из самых интересных дизайнов садовых каминов считаются современные стили, в частности, минимализм.

besedkibest.ru

Барбекю из кирпича своими руками: чертежи, фотографии и схемы

Обновлено:

2016-08-20

На загородном или дачном участке многие владельцы готовят очень вкусную пищу на улице. Рассмотрим чертежи и фотографии барбекю из кирпича, на котором все это делается. Универсальной конструкции не существует, поэтому каждый хозяин должен самостоятельно разработать простейшие чертежи.

Содержание статьи

Планирование печи во дворе

При строительстве печи барбекю из кирпича своими руками (рис. 1) можно пользоваться некоторыми общими указаниями и рекомендуемыми размерами. Выполняя чертежи, следует помнить о том, что высота гриля планируется в пределах 65-70 см от уровня земли. Сама печь размещается обычно ниже примерно на 10 см. Заранее нужно сделать расчеты места для щипцов и для дров. Все это делается с учетом роста хозяина. После окончания чертежа нужно составить список всех материалов для работы, включая материалы для фундамента.

Для строительства барбекю из кирпича нужно подготовить:

• кирпич строительный красный;
• шамотный кирпич для кладки топки;
• литье для печи;
• смесь для раствора или глину;
• цемент М-200 или М-300 для заливки фундамента;
• речной песок;
• гравий мелкий;
• прутья арматуры;
• доски для возведения опалубки;
• рубероид, гудрон;
• кельма каменщика;
• молоток резиновый;
• отвес строительный и уровень;
• пилу для мокрого кирпича;
• шаблоны для кладки арки.

Далее следует выбрать место для строительства. Основной критерий здесь — пожаробезопасность. Поблизости не должно быть кустов и деревьев, строений. Ветер должен обязательно дуть в сторону от дома. На выбранной территории по периметру сооружения нужно вырыть траншею для фундамента глубиной 40 см. Дно засыпается гравием, который затем поливается и трамбуется. Поверх слоя гравия укладываются прутья арматуры. Остается соорудить опалубку и залить фундамент. Цемент берется марки М-300.

Для кладки барбекю из кирпича нужен обычный строительный и шамотный кирпич. Для его скрепления потребуется раствор из глины, песка и цемента. Раствор на основе глины пойдет для кладки шамотного кирпича. Замешивают его из красной глины, песка, воды и небольшого количества цемента. Глину заливают водой и оставляют на 5 дней. После этого перемешивают смесь до получения однородной массы. Остается добавить просеянный песок и немного цемента М-200. Вся смесь тщательно перемешивается. Раствор готов к работе.

Кладка ведется в несколько этапов:

• возведение пьедестала;
• обустройство печи;
• сооружение трубы;
• отделочные работы.

Пьедестал — это место для хранения дров. Высота его примерно 70 см. Но размеры могут быть иными. В идеальном варианте в него вмещается дров на полные 3 топки. Печь имеет ширину 6, глубину 3 кирпича. Выкладывается она из шамотного кирпича в 2 ряда. Труба тоже делается из того же шамотного огнеупорного кирпича. Для улучшения и увеличения тяги нужно поставить в трубу задвижку. Такова пошаговая инструкция по выполнению работы.

Для упрощения строительства барбекю из кирпича своими руками можно представить порядовку сооружения. На рис. 2 дана порядовка начальных 9 рядов, на рис. 3 — остальных. Готовые схемы помогут построить сооружение для приготовления пищи. На рис. 4 представлена порядовка барбекю другого типа. Размеры сооружения и порядовка могут быть на усмотрение хозяев.

Отличия мангала и гриля от барбекю

Многие из нас путают барбекю, мангал и гриль. Все эти сооружения позволяют приготовить вкусную пищу, но принцип их работы разный. Самое простое устройство — это мангал. На нем в основном готовят шашлыки. Приобретение его стоит не очень дорого в сравнении с барбекю. Мангал не требует много места и прост в транспортировке. Гриль работает от электрической сети. Продукт готовится на вертеле. Но барбекю намного лучше этих приспособлений. Это основательное сооружение придает готовящимся продуктам аромат древесины, действует с функциями печи. Часто используется функция жарки. Но в этом сооружении можно сушить и коптить различные продукты, варить и запекать их. При этом необходимо соблюдать некоторые правила:

• нельзя разжигать топливо в барбекю с помощью бензина, керосина;
• используя другие средства, нельзя пропитывать дрова, можно их лишь сбрызгивать;
• для растопки использовать только разрешенные материалы (вроде угля и дров).

В барбекю задняя стенка значительно увеличивает жар в печи. Продукты размещаются на специальной решетке, которую можно располагать на разной высоте над огнем, тем самым выбирая оптимальный для приготовления пищи режим. Мясо мариновать не нужно.

Заключение по теме

Чтобы своими руками построить кирпичный барбекю, нужна сноровка и терпение.

Работа довольно кропотливая. Если известный всем камин используется только для получения тепла, гриль может только приготовить пищу, то барбекю дает и тепло, и пищу. Размеры сооружения могут быть разными. Зависит это от многих факторов. При выполнении кладки рекомендуется делать перерыв через 5-7 рядов. Это нужно делать для более качественной работы, чтобы раствор в швах сох в нормальных условиях.

Как сделать барбекю из кирпича, как соорудить фундамент для этой печи, теперь известно. Выше была представлена схема кладки. Но все схемы и проекты барбекю не являются догмой, обязательной к выполнению. Готовое сооружение можно декорировать красками, натуральным камнем, декоративным кирпичом. Угловые элементы можно укрепить металлическими уголками. Собранное правильно сооружение наверняка оправдает все расходы. Цены на него будут в разы сокращены, если кладка произведена своими руками. Как построить барбекю? Или лучше купить мангал? Это дело выбора владельца частного дома.

etapech.ru

конструкция, пошаговая инструкция и чертежи

Отдых на природе зачастую предполагает застолье с едой, приготовленной на огне, так что построить рядом с домом барбекю из кирпичей своими руками – отличная идея. Но сначала стоит ознакомиться с инструкцией, поскольку предстоящая работа имеет множество нюансов.

Оглавление:

1. Описание печи-барбекю
2. Как сделать чертеж?
3. Инструкция по возведению
4. Рекомендации от специалистов

Особенности конструкции

Уличные печи для приготовления продуктов на открытом огне могут иметь самое разное исполнение: от простейшего мангала до сложного многофункционального комплекса. Все зависит от того, какие блюда вы планируете здесь жарить или запекать, и сколько людей понадобится накормить. Схема стационарного барбекю может быть:

• Прямой – в этом случае всю площадку перед ним удастся использовать как просторную зону отдыха, расположив здесь столы и стулья.
• Угловой – удобный вариант для больших печей-барбекю, позволяющий максимально экономно распланировать свободное пространство на участке. При этом хозяевам не придется далеко бегать от одного крыла мангала к другому.

После этого необходимо определиться с функционалом. Не стоит закладывать в проект все существующие виды очагов – большинство стационарных барбекю универсальны и вполне справляются сразу с несколькими разными блюдами. Но если вы часто готовите своими руками что-то экзотическое, стоит расширить будущую «кухню» на свежем воздухе.

Что может войти в состав печной группы:

• Русская – она же итальянская печь для пиццы.
• Открытый мангал-барбекю.
• Коптильня.
• Варочная плита.
• Печь под казан.
• Тандыр.

Тяжелый кирпичный мангал даже самой простой конструкции потребует надежного основания, так что здесь обязателен фундамент – мелкозаглубленный ленточный или монолитная тонкая плита из железобетона с гидроизоляцией. Непосредственно под очагом обычно устраивается ниша для хранения сухих поленьев. Стандартные размеры дровницы (ВхШхГ) сами печники высчитывают не в миллиметрах, а просто по штукам уложенного кирпича: 5х3х2.

Устроенный сверху очаг из огнеупорных блоков и выведенная дымовая труба (если печь с порталом) – вот оптимальная конструкция барбекю для постоянного использования. Но можно упростить задачу, установив на фундамент элементарный открытый мангал из кирпича – без дымохода и прочих сложностей. Даже такое скромное сооружение следует дополнить полезными мелочами, которые облегчат процесс готовки: крючками для кухонной утвари, рабочей столешницей, полочками для хранения специй.

Чертежи и размеры

Полноценная печь-барбекю – довольно сложная конструкция, поэтому в большинстве случаев нужно перед началом работ составить проект, сделать все необходимые схемы и чертежи. Это позволит правильно рассчитать смету на строительство мангала и поможет избежать ошибок. Увы, стандартов здесь нет и универсальных планов не существует, так что придется составлять их самому или переделывать под свои запросы имеющиеся в открытом доступе варианты.

При построении чертежа следует руководствоваться основными требованиями к уличным печам:

• Высота – около 65-70 см, хотя здесь многое зависит от роста хозяина.
• Расстояние от очага до гриль-решетки – около 10 см.
• Жаровня мангала должна быть в поперечнике не более 30 см, чтобы шампуры не падали в золу. А ширины в 1 метр хватит для 10 порций шашлыка.

Также стоит учитывать высоту закрытого очага барбекю. Если проем окажется слишком большим, мангал из кирпича не даст хорошей тяги. Для арочного свода достаточно будет поднять стенки на 7 рядов, плюс сама дуга добавит несколько сантиметров. Для прямоугольного проема делают кладку в 9 кирпичей по вертикали. Эти цифры можно брать за основу, если у вас очаг имеет размеры примерно 60х70 см.

Основные этапы строительства

Предлагаем пошаговое руководство, на которое можно опираться в процессе работы. Но в зависимости от выбранной конструкции и комплектации мангала в нее придется вносить изменения.

Инструкция по возведению барбекю из кирпича:

1. Заливка фундамента. Необходимо своими силами вырыть котлован в соответствии с размерами основания на схеме (с запасом в 5 см) глубиной около 40 см. Сделать песчано-гравийную отсыпку и утрамбовать ее.
2. Установить опалубку, уложить внутрь армирующую сетку и залить бетонным раствором М100 на глубину 15 см – для барбекю больше не нужно. Готовый фундамент под кирпичный мангал обмазать битумом и заизолировать двумя слоями рубероида.
3. Кладка кирпича. Первый ряд цоколя ляжет поверх гидрозащиты без раствора, все последующие необходимо ориентировать по нему и контролировать правильность стен с помощью уровня и отвеса. Схема кладки обычно приводится в виде порядовки, которой нужно строго придерживаться. Не забывайте каждый третий шов армировать сеткой или стальными прутками.
4. Над дровницей и цоколем мангала укладывают железобетонную плиту либо заливают ее в фанерную опалубку, а уже сверху выводят камеру топки на высоту не менее 70 см. Для работы используют огнеупорные шамотные блоки, укладывая их в два слоя, или просто выполняя внутреннюю футеровку.
5. На этой же стадии стоит сразу продумать способ очистки очага от золы и угольков. А если вы хотите настоящую европейскую печь-барбекю своими руками, при выкладке боковых стенок топки необходимо сделать выпуски арматуры, на которую будет опираться решетка гриля.
6. Верх также закрывается ж/б балками и еще одним рядом кладки на раствор. Если перемычки над очагом прямоугольной формы, их можно сделать из металлического уголка. А вот для красивого арочного свода понадобится сперва подготовить шаблон из обычной необрезной доски (кружало).
7. Дымоход на мангал из кирпича должен иметь высоту около 1,5 м – его делают прямоугольного сечения. Сверху нужно установить защитный металлический зонтик, а в теле трубы предусмотреть заслонку, позволяющую регулировать тягу.
8. Готовая печка обкладывается облицовочным кирпичом и через 2-3 недели можно выполнять первую протопку барбекю.

Это базовая пошаговая инструкция по строительству садового стационарного мангала. Дополнительные рекомендации понадобятся тем, кто решит усложнить конструкцию и добавить несколько элементов для удобства использования печи. Это может быть крыло со столешницей и даже некоторым подобием шкафчика с полками, общий навес или подведенные коммуникации (водопровод, канализация, электричество для освещения).

Советы и рекомендации

1. Выбор места и обустройство.

Для барбекю из кирпича прежде всего необходимо выбрать подходящее место на участке – конструкция стационарна, и если ошибиться с расположением, что-то изменить будет сложно. Главное требование, которое должно соблюдаться – максимальное расстояние от пожароопасного объекта до других зданий, деревьев и даже кустарников. Также нужно наложить на план участка розу ветров, чтобы основное направление воздушных потоков не относило искры в сторону хозяйских или соседских построек.

Впрочем, создать уютный уголок на участке можно, только если мангал из кирпича и прилегающая к нему площадка закрыты хотя бы навесом. Поэтому все чаще встречаются фото таких печей, «интегрированных» в беседку. Если вы возводите весь комплекс одновременно, это упростит поиск места и обустройство выбранного участка земли. Опоры навеса тоже желательно сделать из огнестойких материалов или хотя бы предпринять необходимые меры противопожарной защиты:

• Поднять выход дымовой трубы выше над кровлей.
• Установить защитные металлические экраны перед топкой и у горячих стенок мангала (это необязательно, если поверхности будут облицовываться негорючими материалами).
• Сделать изоляцию печной трубы.

При строительстве навеса на деревянных опорах необходимо следить, чтобы вертикальные брусья отстояли от барбекю из кирпича минимум на 16 см, а сам массив был обработан антипиренами. Но лучше перестраховаться и поставить столбы из железа или обычной керамики.

2. Возведение.

Придется использовать два вида растворов. Для цокольной части мангала подойдет обычный цементно-песчаный, для очага – состав с добавлением огнеупорной глины. Здесь порядок приготовления кладочной смеси будет отличаться. Глину нужно замочить в воде дней на 5-6, а перед самым началом работ добавить немного цемента марки М200.

Прежде чем начинать строить кирпичный мангал, облейте заготовленные штабели водой – мокрая керамика не будет тянуть влагу из раствора, и кладка получится прочной и надежной. Если этого не сделать заранее, можно просто опускать кирпичи по одному в ведро с водой примерно на полминуты.

Нюансы возведения отдельных элементов:

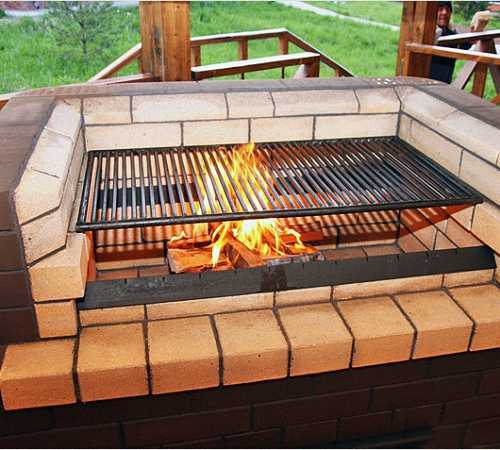

• Выкладывая углубленную топку желательно оставить между кирпичами в бортике небольшие щели – получится воздухозаборник, обеспечивающий лучшее горение дров в мангале.
• Если вы планируете обустроить собственное барбекю мойкой и водопроводом, в стенку печи стоит сразу вмуровать металлическую трубу – она послужит каналом, в котором можно будет просто и незаметно проложить подводку.
• Выполняя арочный свод очага с помощью кружала, при кладке кирпича дугой понадобится оставить зазоры, расклинив камни щепками. Это позволит их симметрично расположить и при необходимости подогнать по размеру портала, затем нужно смочить водой рабочие поверхности и заполнить их раствором. Деревянный шаблон извлекается не раньше, чем через два дня.

Особое внимание необходимо уделить строительству дымохода над закрытым мангалом, хотя здесь руководство по шагам довольно простое:

• После кладки двух рядов над сводом очага начинают уменьшать просвет проема. Для этого заднюю и переднюю стенку постепенно укорачивают в каждом ряду на полкирпича.
• Боковые перегородки «придвигаются» навстречу друг другу всего на четверть, но с каждой стороны – так выкладывается 7 рядов.
• Сузив проем дымохода, его продолжают уже самостоятельно поднимать до нужной высоты.

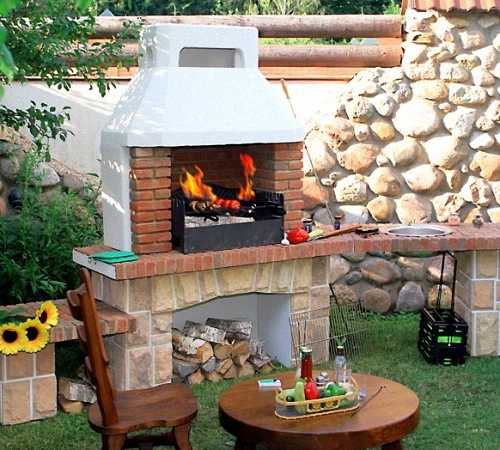

Как вариант можно использовать вместо трубы металлический колпак, полностью перекрывающий кирпичный мангал сверху и постепенно сужающийся до приемлемой ширины просвета, главное, чтобы сталь была достаточно толстой.

stroitel-list.ru
