БАТАРЕИ ПРОСЯТ ОГНЯ

Не трудно себе представить горечь разочарования, которое охватывает людей, зимой, с приходом холодов выяснивших, что летом поставленные отопительные батареи (они же: отопительные радиаторы) … чуть греют! Во всяком случае, далеко не так, на что рассчитывали!

Первое что приходит в голову — плохо топят! Но истина часто куда прозаичнее и от того еще обиднее — купленные батареи оказались неподходящими для данной системы отопления…

Это происходит, если покупатель интересуется в первую очередь представительской функцией батарей, их внешним видом: вот эти, дескать, лучше будут смотреться в интерьере детской комнаты! А эти – в гостиной.

Изготовители, прекрасно сознавая важность эстетики отопительных приборов для современного жилища, не дремлют: предложение широкое, только выбирай — по дизайнерским решениям и по цветовой гамме. Появилось даже такое понятие, как дизайн-радиатор. Такие изделия используются в качестве активного элемента формирования интерьера авангардного стиля.

В последнее время обозначился тренд на дооборудование дизайн-радиаторов перекладинами для полотенец, полочками, зеркалом и вторыми элементами с приданием им тем самым облика и функционала предметов мебели.

Но, конечно же, мы устанавливаем отопительные радиаторы не для красоты. Так как же выбрать, чтобы они и интерьер не уродовали, а главное — грели как надо?

Есть смысл приглядеться, насколько тщательно изготовлено и покрашено оборудование: не бросятся ли вам в глаза при более внимательном рассмотрении изделия швы и заусенцы на месте стыковки металлических деталей? Чистота обработки поверхностей важна не только с точки зрения эстетики. Их гладкость препятствует скоплению отложений. Если же на изделии есть явные видимые проявления неряшливости изготовления, то почти наверняка изготовитель не озаботил себя ответственным отношением к качеству подготовки внутренних, скрытых от глаз покупателя поверхностей.

Покупатели, считающие себя прагматичными, отдают предпочтение тем радиаторам, которые изготовлены из материала, характеризующегося более высокой мощностью теплоотдачи. Эта техническая характеристика отопительных приборов действительно очень важная, но при принятии решения о приобретении радиатора основываться только на одном, пусть и столь важном техническом параметре, ошибочно. Нужно взвесить все «pro» и «contra». Все «за» и «против». А у всех представленных в продаже типов отопительных радиаторов много и своих «плюсов», и присущих им «минусов». Выбор может быть рациональным лишь при условии правильного целеполагания. Однако поясним.

Приступая к выбору радиаторов надо понимать, что отопительная батарея — лишь один из элементов системы отопления. А значит, эффективность обогрева в решающей степени зависит от того, насколько органично батарея может быть интегрирована, встроена в конкретную отопительную систему. Специалисты это называют совместимостью отопительной системы и ее элементов.

Вот почему при подборе радиаторов руководствоваться надо, прежде всего, их техническими и эксплуатационными характеристиками, которые должны соответствовать параметрам отопительной системы. Окажись они несовместимыми, скорый износ и даже выход радиатора из строя — вопрос решенный! И это отнюдь не тот случай, когда изготовителю можно будет предъявить гарантийные претензии: изделие, ведь, эксплуатировалось не по назначению. Чтобы не попасть на нежданно-негаданный ремонт, надо внимательно изучить сведения, приведенные в паспорте изделия, сопоставив их с теми техническими требованиями, которые предъявляются к отопительным приборам вашей отопительной системой.

ЧТО НАДО УЧЕСТЬ И НА ЧТО ОБРАТИТЬ ВНИМАНИЕ ПРИ ВЫБОРЕ РАДИАТОРОВ ОТОПЛЕНИЯ

• тип системы отопления: открытая система (многоквартирные дома) и закрытая система (индивидуальные дома)
• тип теплоносителя (состав) для индивидуального дома
• мощность теплоотдачи
• максимальное расчетное давление теплоносителя в отопительной системе
• допустимая температура теплоносителя
• инерционность
• материал (чугунные, алюминиевые, стальные, медные, биметаллические)
• геометрические размеры изделий
• способ монтажа: настенный или напольный
• механизм крепления
• тип подключения (боковой (традиционный), диагональный, нижний)

Имейте в виду, что установка на радиатор декоративного экрана уменьшает теплоотдачу на 10-25%.

ВОТ В ЧЕМ ВОПРОС!

Основной вопрос в том, для какой системы отопления приобретаются радиаторы?

Для так называемой закрытой системы отопления индивидуального коттеджа на базе собственного отопительного котла? Или для врезки в систему горячего водоснабжения (ГВС) многоквартирного дома? На внешний вид батареи для той и другой системы отопления одинаковы. Но только на внешний вид. Условия функционирования открытой и закрытой систем отопления очень отличны, отсюда и различные технические и эксплуатационные требования, предъявляемые к этим изделиям. То оборудование, что вполне годится для автономной системы индивидуального дома, может быть неэффективным, а то и привести к затоплению квартиры в доме с централизованной отопительной системой. И наоборот!

Начнем с того, что в автономных системах, рассчитанных на обогрев индивидуального дома, рабочее давление теплоносителя порядка 2-3 атмосфер (атм). В централизованной отопительной системе, где требуется отопить большое число квартир, подняв при этом теплоноситель на много этажей, давление — 10 атм и много более. К тому же надо быть застрахованным от колебаний давления, приводящих к гидравлическим ударам (гидроударам). Нельзя не учитывать и низкое качество теплоносителя, которым в централизованной отопительной системе служит вода. Все это надо иметь в виду, подбирая батареи для установки в многоквартирном доме.

В экстремальных условиях наших тепловых сетей способны выжить далеко не все образцы импортных, даже брендовых образцов отопительных радиаторов. Только — адаптированные. Принимая во внимание, что эксплуатация радиаторов отопления, врезаемых в систему ГВС, сопряжена с весьма серьезными последствиями их выхода из строя (затоплением), к этому оборудованию надо предъявлять жесткие, бескомпромиссные требования: батареи центрального отопления должны быть гарантировано надежными, чтобы не дать течь… Стойкими к кислородной «атаке» и коррозионному разрушению… Противостоять зарастанию внутренних поверхностей… Выдержать и иные испытания. О которых поговорим ниже.

ИСПЫТАНИЕ ДАВЛЕНИЕМ

Давление теплоносителя в системе отопления, на которое рассчитана батарея, приводится в техническом паспорте изделия. Чтобы судить об ее соответствии или несоответствии по этому параметру, надо знать фактическое давление в вашей системе водоснабжения при минимальных и пиковых нагрузках. Такую информацию по вашему запросу обязана представить управляющая компания. Замерить давление можно, прибегнув к услугам специалиста, а также самостоятельно с помощью нехитрого средства измерений — манометра.

Если радиатор приобретается для индивидуального дома с автономной (закрытой) системой отопления, то величина давления, на которое рассчитан отопительный прибор, большого значения не имеет. Здесь по определению не может быть опасно высокого давления, способного разрушить отопительный прибор.

Совсем другое дело, когда радиатор приобретается для квартиры в многоэтажках с системой центрального отопления. Установив по недомыслию в многоквартирном доме прибор, рассчитанный на давление в закрытых системах коттеджного типа в 2-3 атм, вы рискуете давлением 10 атм и более вывести его из строя со всеми отсюда вытекающими (в прямом и переносном смысле этого слова) последствиями. Поэтому к подбору радиатора по этому параметру рабочего давления надо подходить особенно тщательно!

ВОДА или АНТИФРИЗ?

Теперь о теплоносителе. То есть о технической жидкости, несущей тепло. Если батарея приобретается для квартиры в доме с системой центрального отопления, то здесь в качестве теплоносителя используется вода, поступающая из системы горячего водоснабжения.

В системах загородных домов в качестве теплоносителя может использоваться не только вода. Чтобы система не разморозилась в зимнее время в случае аварийной приостановки ее функционирования, заливают низкозамерзающие смеси — антифризы на основе этилен и пропиленгликоля.

Более дешевые — на основе этиленгликоля, но оборотной стороной дешевизны является их токсичность. Поэтому разумнее было бы отдать предпочтение жидкостям на основе безопасного для человека пропиленгликоля. Ну, а если решили все-таки сэкономить, то во всяком случае не забывайте, что антифриз на основе этиленгликоля требует крайней осторожности при применении, о чем изготовитель должен предупреждать потребителей информацией на упаковке.

Утверждать, что антифриз всегда лучше воды, нельзя. Вода, понятно, экологичнее, и в случае протечки не будет представлять никакой угрозы для проживающих в доме.

Антифриз обладает гораздо более высокой текучестью, нежели вода. Из этого следует, что заливая в систему отопления этот теплоноситель, нужно с особой тщательностью предварительно произвести герметизацию разъемных соединений, обеспечив при этом их доступность на случай осмотра и ремонта. Бывает, люди проигрывают в борьбе с текучестью антифриза и… переходят на воду!

ТЕПЛООТДАЧА, И НЕ ТОЛЬКО

Теплоотдача — способность батареи излучать тепло в единицу времени (измеряется в Вт).

Этот технический параметр зависит от материала, из которого изготовлен радиатор. Скажем, со школы известно, что у алюминия она лучше, чем у стали, а теплоотдача меди в 2 раза выше, чем у алюминия, и в 5 раз выше, чем у стали и чугуна.

Но при этом надо (как мы говорили выше) учитывать и другие особенности, плюсы и минусы радиаторов, изготовленных из тех или иных материалов.

Инерционность — то есть способность хранить тепло после отключения теплоснабжения. Одни материалы остывают мгновенно, другие, например, чугун, держат тепло достаточно продолжительное время. Это означает, что в первом случае помещение выстудится гораздо быстрее в случае аварийного отключения теплоснабжения.

На первый взгляд, инерционность — безусловное преимущество. Это так, но только до тех пор, пока вы не надумаете подключить к радиатору терморегулятор: высокая инерционность делает это проблематичным. А ведь возможность «легким движением руки» регулировать температуру нагрева батареи — это повышенная комфортность.

Мало кто не сталкивался с ситуацией «перетопа», когда в результате подачи в дом избыточного количества тепла в помещении устанавливается дискомфортно высокая температура. Не имея возможности управлять мощностью централизованного отопления, люди видят единственный выход в открытии окон. Что часто приводит к заболеваниям. Если же речь об индивидуальном доме, то возможность регулирования тепла — это и ощутимая экономия газа, а значит и денег. Вот и выбирай, что тебе лучше: инерционная батарея, которая дольше держит тепло, или безинерционная, но которая может быть дооборудована экономящим газ терморегулятором?!

Коррозионная стойкость — то есть способность противостоять коррозионному воздействию теплоносителя.

Для частных домов с закрытой системой отопления эта техническая характеристика радиаторов не так важна. Здесь в систему заливаются антифриз или предварительно подготовленная вода. Другое дело — открытые системы отопления многоквартирных домов: циркулирующая в них в качестве теплоносителя вода неблагоприятна по химическому составу, содержит массы окалины и частиц ржавчины, одним словом, весьма агрессивна. Поэтому коррозионная стойкость эксплуатируемых здесь радиаторов во многом предопределяет срок их эффективной службы.

КАК ВЫБРАТЬ РАДИАТОРЫ ДЛЯ ОТКРЫТЫХ СИСТЕМ ОТОПЛЕНИЯ

Для открытых систем отопления многоквартирных домов не годятся алюминиевые и стальные радиаторы, главным образом, из-за своей неспособности выдержать высокое давление теплоносителя. Этой слабости не знают чугунные и биметаллические радиаторы.

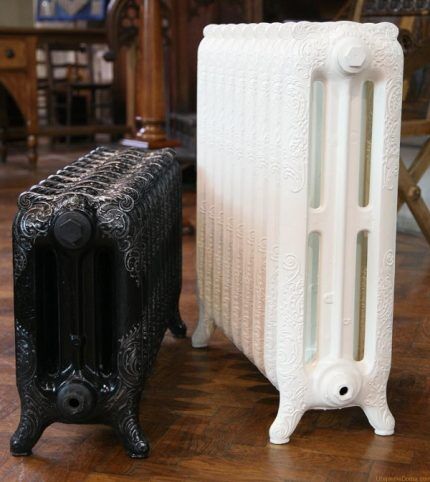

Чугунные радиаторы

Люди, давно не посещавшие салоны, торгующие отопительными батареями, услышав «чугун», могут поморщиться: дескать, непрезентабельность и архаизм! Но это уже не так. Дизайнеры умудрились этот «минус» конвертировать в «плюс», создавая претенциозные ретроимиджи под бронзу и медь.

Впечатляет и функционал современных чугунных «гармошек». Им присущи — высокая мощность теплоотдачи, инерционность, способность держать гидроудары, устойчивость к воздействию воды плохого качества, а также коррозионная стойкость даже при высоких концентрациях щелочи в воде… И, как следствие всех этих достоинств, длительный срок службы!

Но, как часто бывает, достоинства в определенных ситуациях оборачиваются недостатками: инерционность чугуна (который, как говорили выше, хорошо держит тепло, остывая постепенно) делает невозможным подключение к чугунным радиаторам терморегуляторов, обеспечивающих более экономное расходование газа.

Надо учитывать и то, что чугунные радиаторы требуют большого количества теплоносителя. В условиях частного дома греть и гонять по системе большую массу воды затратно. Еще накладнее будет наполнить эту «бездонную бочку» отнюдь недешевым антифризом.

Ко всему этому надо добавить, что чугунные батареи, на которых краска от температуры постоянно облупливается, будут требовать регулярной покраски. Да и очищать от пыли «гармошки» достаточно проблематично.

Два в одном, или Биметаллические радиаторы

Биметаллические радиаторы, в отличие от чугунных, архаичными никак не назовешь. Можно сказать, что это — последнее слово! Они вобрали в себя лучшие качества и стали, и алюминия (иногда в качестве второго компонента используется медь).

Из нержавеющей стали изготавливаются внутренности («трубопровод»), из алюминия — внешние элементы. Такое решение исключает «травмоопасный» контакт чувствительного алюминиевого сплава с агрессивным теплоносителем. В результате «общими усилиями» обеспечиваются: за счет свойств стали — устойчивость к перепадам давления (до 50 атм !), нейтральность к коррозии и составу теплоносителя… А благодаря алюминию — высокая теплоотдача. Такие качества делают биметаллические радиаторы наиболее подходящими для длительного и безопасного использования в системах централизованного теплоснабжения — с высоким давлением и агрессивным теплоносителем.

Резюмируем основные преимущества биметаллических отопителей. Это — высокое рабочее давление и повышенная износостойкость.

Если вы настроены на приобретение биметаллического радиатора большей эффективности, потребуйте от продавца подтверждений того, что в выбранной вами модели из нержавеющей стали изготовлены не отдельные, а все внутренние элементы. Хитрость в том, что для снижения стоимости в ряде представленных в торговле моделей из нержавейки делают лишь вертикальные (но не горизонтальные) каналы трубопроводов. Такая, с позволения сказать, модернизация делает их, конечно, более дешевыми, но… менее надежными.

Эксперты называют и слабые места биметаллических радиаторов. Во-первых, свойство накапливать шлаковые отложения на внутренних стенках и, во-вторых, чувствительность к повышенному содержанию кислорода в теплоносителе.

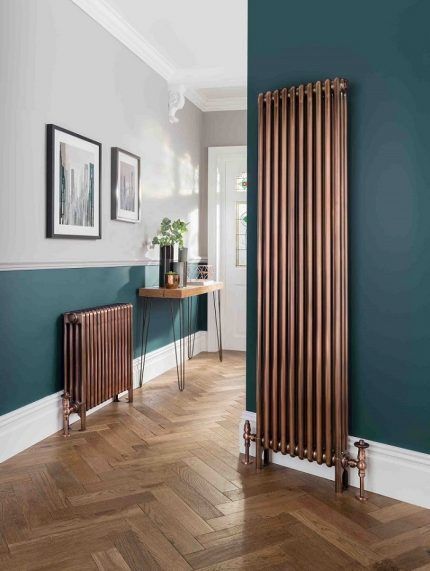

Медные радиаторы

Экстремальным требованиям открытых централизованных систем теплоснабжения в полной мере отвечают медные радиаторы. Но, по мнению большинства потребителей, все их бесспорные достоинства меркнут на фоне «заоблачной» цены.

Перечисленные материалы – вполне традиционные для изготовления радиаторов. Есть сегодня и неожиданные решения: стекло, натуральный камень…

ПАНЕЛЬ ИЛИ СЕКЦИИ

Трубчатые радиаторы знакомы всем и с давних советских времен. Иных тогда и не было. Теперь с ними конкурируют, и успешно, панельные и секционные.

Панельные радиаторы несколько дешевле. С плоской поверхности металлического листа легче удаляется пыль.

Но в системах централизованного отопления благоразумнее использовать более прочные секционные радиаторы. У них и более высокая теплоотдача.

Секционные радиаторы могут быть цельнолитыми и экструзионными. Пусть термин «экструзионные» не вводит вас в заблуждение ассоциациями с инновационностью. Это означает, что детали радиатора изготовлены по технологии выдавливания и собраны в единую конструкцию с использованием композитного клея. Цельнолитые, конечно же, много надежнее. Но… дороже!

РЕБРА

Металлические ребра на секциях — не случайны. Не дизайна и оригинальности ради. С их помощью увеличивается площадь соприкосновения нагревательных элементов с обогреваемым воздухом. Таким образом достигается более высокая эффективность теплообмена. Усиливает потоки теплого воздуха изогнутая форма ребер. Производители брендовых изделий уделяют первостепенное внимание аэродинамическим характеристикам ребер, увеличивающим теплоотдачу оборудования.

КАК ВЫБРАТЬ РАДИАТОРЫ ДЛЯ ЗАКРЫТЫХ СИСТЕМ ОТОПЛЕНИЯ

Выбрать батареи для индивидуального дома много проще, чем для многоквартирника. Здесь нет рисков высокого давления. Поэтому для закрытых систем отопления индивидуальных домов вполне подходят обладающие максимальной теплоотдачей алюминиевые и стальные радиаторы. Прибавьте сюда присущую им низкую инерционность, которая делает возможность подключения к ним терморегулятора. Эти отопители — не тяжелые, достаточно просто монтируются, не требуют больших объемов теплоносителя и, соответственно, повышенных затрат на его разогрев. По своим техническим параметрам алюминиевые и стальные радиаторы довольно близки, но алюминиевые отличаются более высокой мощностью теплоотдачи.

И НАПОСЛЕДОК

И несколько советов напоследок. Приводим их последними, отнюдь, не по значению.

Обязательно разберитесь с тем, каким способом к радиатору подключается магистральный трубопровод — подводящий и отводящий (обратка) теплоноситель.

Сегодня все активнее продвигаются отопительные батареи диагонального подключения, при котором входной и выходной патрубки батареи, к которым подсоединяются трубы с теплоносителем, находятся с разных сторон (боков) радиатора. Входной патрубок – в верхней части любого бока, а выходной (обратка) — в нижней части на противоположной стороне. Эффект, да простится тавтология, в более высокой эффективности теплообмена, достигаемой диагональным способом присоединения батареи к магистрали. Делая, однако, такой выбор, надо иметь в виду, что диагональное подключение технически сложнее, потребует прокладки большего количества элементов трубопровода.

Несколько менее эффективный по теплоотдаче (в среднем где-то на 5%) в сравнении с диагональным способом присоединения к батарее магистральных труб — «дедовский», боковой способ. Это когда входной и выходной патрубки батареи, к которым подсоединяются трубы с теплоносителем, находятся с одной стороны. Они могут быть, как на левом боку, так и на правом. Входной патрубок – в верхней части, а выходной (обратка) — в нижней. Боковой способ, хоть и проигрывает несколько по эффективности теплоотдачи, но остается наиболее оптимальным в многоэтажных домах, оборудованных вертикальными стояками доставки теплоносителя.

Задумавшим «евроремонт», наиболее привлекательным может показаться нижний односторонний способ подключения подводки, предоставляющий возможность скрытого размещения трубопровода под напольным покрытием. Трубы, никто не спорит, мало украшают помещение. Однако будьте готовы к тому, что эффективность теплоотдачи скрытого способа подключения магистральных труб к батарее в сравнении с диагональным ниже на 15-20%. Такой потери тепла в холода нельзя будет не заметить и как-то ее придется компенсировать. Например, размещением дополнительного отопительного оборудования … Стоит ли красота таких жертв?!

И знайте, что на поступающие в продажу отопительные батареи, как и на любое другое сложное оборудование, изготовителем выдается технический паспорт, в котором должны быть приведены все вышеперечисленные технические и эксплуатационные характеристики. В идеале, если их достоверность подтверждалась бы сертификатом качества, выдаваемым независимым органом по сертификации по результатам функциональных испытаний в компетентной испытательной лаборатории.

Как выбрать радиаторы отопления для квартиры и частного дома: советы специалистов

Чтобы в доме и квартире в холодное время года было тепло и уютно, важно правильно спроектировать и смонтировать систему отопления. А радиатор – одна из важных составляющих. Именно благодаря правильно подобранному оборудованию можно обеспечить эффективность отопительной системы.

Но среди богатого ассортимента батарей, представленных такими производителями как Prado, Конрад, Global Style, Tenrad, Viadrus, Konner и прочие, сложно сориентироваться, не так ли?

Вы не знаете, как избежать ошибки при выборе и на какие моменты следует обратить внимание в первую очередь? Мы поможем разобраться в этом вопросе – в статье подробно поговорим о критериях выбора радиаторов в частный дом и в квартиру, имеющих первостепенное значение.

Также рассмотрим разновидности оборудования и их особенности. Приведем рекомендации покупателям, дополнив их наглядными фото и полезными видеороликами.

Содержание статьи:

Виды батарей и их подключение

Разнообразие радиаторов отопления, представленных на рынке, действительно поражает. И особенно сложно сделать правильный выбор неподготовленному пользователю.

Поэтому, в рамках нашей статьи, постараемся детально рассмотреть разновидности отопительных приборов, уделив внимание их ключевым характеристикам, и дадим рекомендации по выбору подходящего варианта, исходя из условий проживания, типа системы отопления и конкретных требований владельца.

Классификации радиаторов отопления

Отопительные приборы, применяемые в водяном контуре, различаются конструкцией, материалом изготовления, техническими характеристиками, дизайном. Далее поговорим более подробно о видах радиаторов и их особенностях.

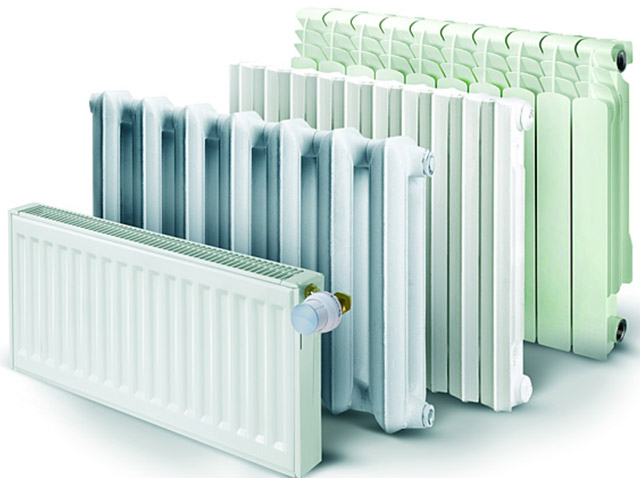

Из каких материалов делают батареи?

В качестве материала изготовления для отопительных приборов чаще всего применяют:

• сталь;
• алюминий;
• чугун;
• комбинацию двух металлов.

Так, приборы отопления могут быть секционными, панельными или трубчатыми. И, в зависимости от конструкции, будут отличаться их технические характеристики, срок эксплуатации, стоимость.

Самые простые и недорогие – панельные. Они выдерживают рабочее давление до 10 бар (значение следует смотреть в паспорте соответствующей модели и конкретного производителя), уязвимы к гидроударам, а в местах сварных швов могут возникать протечки.

Трубчатые приборы отопления более выносливые – чаще всего их стенки изнутри покрывают полимерным составом, что увеличивает износостойкость, позволяя продлить срок эксплуатации. Они могут быть секционными или сварными

Радиаторы из достаточно быстро нагреваются и отдают тепло в помещение, т.е. обладают низкой инертностью. Благодаря большой площади нагревающейся поверхности с их помощью можно быстро прогреть помещение.

Отопительные приборы из характеризуются высокой инертностью – долго прогреваются и долго остывают. Это свойство оценивается положительно многими пользователями, страдающими от периодического отключения отопления. Но, с другой стороны, такая особенность не позволяет использовать чугунные батареи в системах умного дома – большинство моделей бесполезно оснащать терморегуляторами.

Биметалл – это не сплав, а корректное соединение двух металлов в одном изделии: внутренние элементы выполнены из стали (иногда меди), а внешние (корпус) из алюминия. Причем стальным может быть весь «скелет» или же отдельные его части – трубопровод или вертикальные направляющие. Первый вариант лучше и дороже.

Подробнее особенности радиаторов из этих типов материалов мы привели в следующей подборке фото.

Галерея изображений

Фото из

Стальной радиатор

Алюминиевый радиатор

Композитные батареи

Чугунные батареи

Помимо рассмотренных выше материалов на рынке можно встретить радиаторы из меди. Но решение оснастить такими приборами систему отопления обойдется владельцу загородного дома в круглую сумму по причине их дороговизны.

Также медь восприимчива к качеству теплоносителя и требует умений при монтаже.

Медная батарея отопления гармонично впишется в автономную систему отопления загородного дома, где владелец сам сможет контролировать качество теплоносителя, его нагрев и прочее

Различие батарей по типу конструкции

Радиаторы для системы отопления также отличаются по типу конструкции и это заметно визуально.

Конструкционно батареи бывают:

• секционные;
• панельные;
• трубчатые;
• пластинчатые.

Самые распространенные – секционные. Они могут быть как стальными, так и чугунными, алюминиевыми и биметаллическими. Благодаря ребристой поверхности площадь нагрева превышает физические габариты изделия, что положительно сказывается на эффективности использования приборов.

Состоят из отдельных элементов, соединенных между собой с помощью ниппельных втулок и прокладок. Именно эти комплектующие и являются самым слабым местом отопительных приборов такого типа. Но, если соблюдать правила эксплуатации и обслуживания радиаторов, регулярно чистить их и менять своевременно износившиеся прокладки, то течь в местах соединения не возникнет, а само изделие прослужит долгие годы.

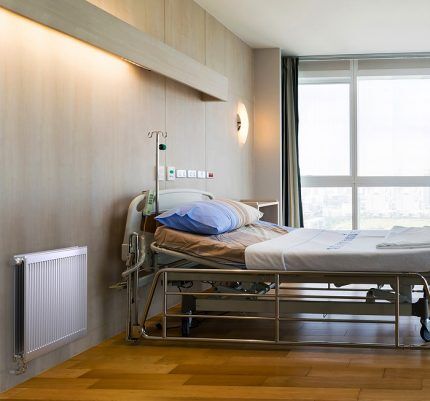

Панельные отопительные приборы – одно из самых доступных предложений на рынке. Они легкие, просто монтируются, непривередливы в уходе, быстро нагреваются. Но также быстро и остывают. Хотя это свойство позволяет их использовать в комплекте с регуляторами температуры.

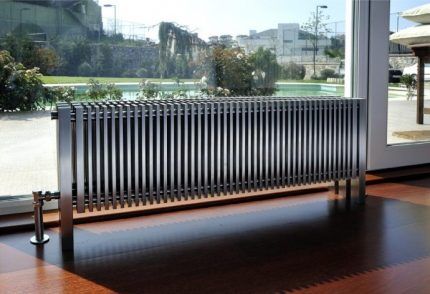

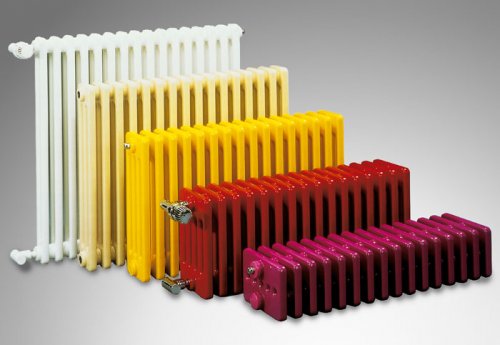

Еще одна разновидность конструкции – трубчатые батареи. Они наиболее популярны среди дизайнеров благодаря наличию самых разных форм и размеров. Помогают создать неповторимый интерьер помещения, зонировать комнату, привнести свою изюминку.

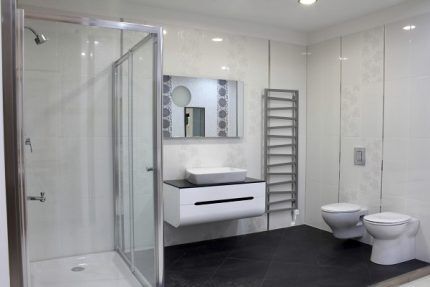

Полотенцесушители являются разновидностью трубчатых радиаторов. Их дизайн-форма может быть какой угодно, что позволяет им совершенно не выделяться на фоне сантехники. А пользователям будет тепло и комфортно в просторной ванной комнате

Трубчатые радиаторы также довольно эффективны, тем более, что длину и количество секций можно подобрать под свои потребности.

Наименее популярны батареи пластинчатого типа. Такой прибор состоит из трубок, по которым циркулирует теплоноситель, и пластинок, нанизанных на эти трубы. Конструкция обеспечивает большую площадь нагрева, что позволяет быстро и эффективно обогревать помещения. Но крайне непритязательный внешний вид поспособствовал тому, что эти радиаторы используют сугубо для обогрева зданий производственного назначения и помещений общего пользования.

Наглядно конструкционные особенности радиаторов продемонстрированы в следующей галерее.

Галерея изображений

Фото из

Панельный тип конструкции

Трубчатый вариант радиатора

Секционная батарея отопления

Пластинчатые приборы отопления

Тип подключения приборов

Если говорить о подключении, то у отопительных приборов для водяного контура отопления оно может быть:

• боковым;
• нижним.

Боковой тип подключения предполагает, что радиатор к системе отопления будет присоединен сбоку. Для чего в конструкции изделия производители предусматривают специальные отверстия – справа или слева. Но некоторые производители не ограничивают покупателя, делая четыре боковых отверстия, и при изготовлении батареи к ней не приваривают кронштейны – тогда прибор можно смонтировать как с правым, так и с левым подключением.

Нижнее подключение предполагает подключение к подающей магистрали и к обратке снизу. Это удобно, если нужно спрятать трубы.

Также можно условно выделить универсальный вариант — предполагает наличие в конструкции радиатора шести присоединительных отверстий – два снизу и по два с каждого бока. Способ присоединения выбирает пользователь, исходя из особенностей своей системы отопления. Остальные отверстия закрыты заглушками.

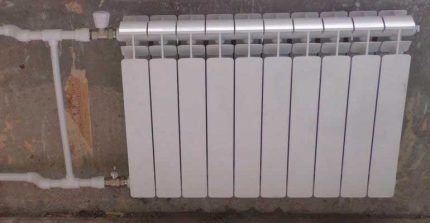

На фото продемонстрировано нижнее подключение батареи. Подающий и обратный трубопровод спрятан в стене, где на этапе монтажа были специально изготовлены штробы

Критерии выбора лучшего радиатора

При выборе подходящего радиатора предстоит учесть ряд нюансов, начиная с типа материала и мощности, и заканчивая дизайном. Более того, иногда именно последний параметр имеет решающее значение, особенно когда оформлением загородного дома занимается дизайнер.

По причине востребованности оригинальных форм и размеров батарей отопления современный рынок может предложить интересные решения. А при необходимости можно заказать изготовление отопительного прибора на заказ. Зачастую интересные изделия сложной формы – трубчатые, изготовленные из стали.

Следующая подборка продемонстрирует, что батарея – это самостоятельный предмет интерьера, иногда даже его изюминка.

Галерея изображений

Фото из

Отопительный прибор может стать чем угодно – да хотя бы скамейкой. Такое простое и функциональное решение выглядит стильно и непринужденно

Радиатор с нижним подключением, оснащенный ножками для напольной установки, вполне можно превратить в элегантную барную стойку. Для чего достаточно накрыть его сверху столешницей из закаленного стекла, выдержав при этом отступ в 10-12 см

Элегантные батареи длинной в 1,5-2 метра, обрамленные деревом, имитируют тумбочку, на которой можно разместить декоративные предметы интерьера – вазочки, статуэтки, сувениры и прочие, милые сердцу, мелочи

Прибор для отопления может стать эффектным дополнением интерьера и уж точно не останется незамеченным — огромная капля, перетекающая в кресло. Но такая батарея будет выигрышно смотреться в комнатах большой площади

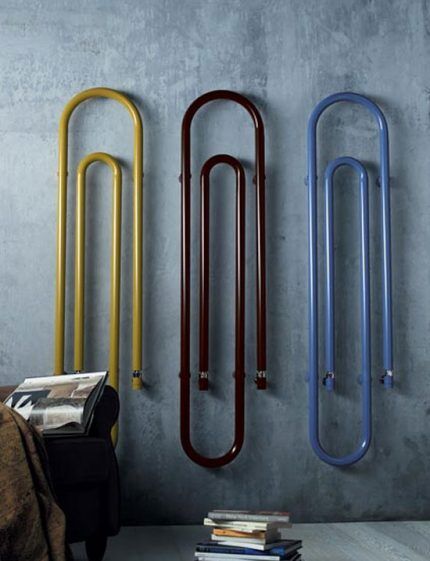

Благодаря замысловатой форме батареи, закрепленной на стене в качестве декоративного элемента, в ней сложно распознать отопительный прибор. Но, если правильно рассчитать необходимую мощность и повесить изделие у окна, оно сможет полноценно обогревать небольшую комнату

Для помещений сложной конфигурации хорошо подойдут полукруглые батареи. Чаще всего их изготавливают из стали – ее характеристики позволяют придавать готовым изделиям желаемую форму. Более того, из стали часто отливают дизайнерские модели трубчатых радиаторов

Для домов с большими окнами хорошо использовать тепловую завесу. Для чего применяют особый вид радиаторов – внутрипольные (встраиваемые в пол). Они могут использоваться в качестве основных или дополнительных отопительных приборов

Вариант размещения батарей в плинтусе также довольно популярен среди владельцев частных домов. Для чего понадобятся специальные радиаторы и металлический плинтус-короб, предназначенный для монтажа таких конвекторов. Наряду с плинтусным отоплением обустраивают теплые полы

Скамейка из радиатора

Барная стойка из батареи

Декоративная тумбочка-подставка

Радиатор стилизован под кресло

Оригинальная батарея на стене

Полукруглый радиатор

Встраиваемый в пол радиатор

Плинтусная батарея

Рассмотренные выше идеи оригинального использования батареи в интерьере этой подборкой не ограничиваются. И если у вас совсем простые батареи (еще старые советские), не стоит отчаиваться.

Их всегда можно спрятать за декоративной панелью или замаскировать другим способом. Но в таком случае нужно быть готовым к потерям тепла на уровне 5-20% – точный процент теплопотерь зависит от , типа короба, его формы и размеров, материала изготовления.

Далее поговорим об особенностях и характеристиках приборов, имеющих ключевое значение при выборе подходящего радиатора.

Критерий #1 — материал изготовления

При выборе радиаторов оп материалу изготовления важно в первую очередь проанализировать конкретные условия эксплуатации. Которые будут существенно отличаться для частного дома и квартиры.

Лучшие радиаторы для частного дома

В частных домах автономное отопление. И это очень удобно – владелец не зависит от перебоев и внезапных отключений централизованного теплоснабжения и может сам контролировать рабочие параметры системы – , качество теплоносителя и температуру его подогрева.

Поэтому для монтажа в таких системах можно использовать стальные, алюминиевые, биметаллические, медные и чугунные батареи – какие душе угодно. Более того, в загородных домах, где интерьер разрабатывают дизайнеры, довольно часто используют именно трубчатые отопительные приборы замысловатой формы.

Часто именно для частных домов и коттеджей с автономным отоплением покупают оригинальные радиаторы. С их помощью удается преобразить помещение, привнести что-то оригинальное

Если же система отопления обустраивается в небольшом домике, который будет использоваться время от времени, и владелец выделили скромный бюджет, то вполне можно остановиться на панельных батареях из стали – они быстро нагреваются сами и быстро прогревают помещение.

Также в них помещается совсем немного теплоносителя, поэтому много времени не потребуется, чтобы заполнить систему по приезду и слить жидкость по отъезду.

Оптимальное решение для квартиры

А вот в квартирах, в большинстве случаев, отопление централизованное. А это значит, что владельцы такого жилья никак не могут повлиять на состав и температуру теплоносителя (вода с примесями), давление в трубопроводе, которое выше, чем в автономных системах.

А в случае гидроударов и вовсе многократно повышается. Поэтому от покупки панельные батарей из стали следует сразу отказаться, отдав предпочтение биметаллическим. Которые способны выдерживать давление в 20 бар, 50 и более.

Кстати, что касается конкретного значения рабочего давления, то оно указано в паспорте прибора. И хорошо бы сразу попросить у продавца посмотреть протокол испытаний, чтобы удостовериться, что заявленные показатели не приукрашены, а подтверждены реальными испытаниями.

Для систем централизованного теплоснабжения также подходят чугунные батареи – они менее чувствительны к наличию примесей в теплоносителе. Единственное, что потребуется, периодически разбирать и чистить приборы снаружи и внутри

Отдельно стоит сказать о квартирах с автономной системой теплоснабжения – здесь такие же условия, как и у владельцев частного дома. Поэтому не обязательно выбирать практичные и дорогие биметаллические радиаторы – при стесненном финансовом положении вполне можно остановиться на алюминиевых.

Критерий #2 — вид радиатора и тип подключения

Что касается выбора типа конструкции и подключения, то здесь нужно учитывать конкретные условия и свои предпочтения. Так, для квартир чаще всего берут секционные батареи, подбирая необходимую мощность. А вот для частных домов подойдут любые – панельные, трубчатые и секционные.

В квартирах с централизованным отоплением зачастую нет выбора по типу подключения – приходится покупать батареи, исходя из расположения стояка. Довольно часто это боковое правостороннее или боковое левостороннее подключение

А вот в частных домах владельцы могут себе позволить спроектировать расположение стояков, трубопроводов и отопительных приборов по своему усмотрению.

Важно при выборе радиаторов сразу же обратить внимание на комплектацию – идут ли комплектующие для монтажа и подключения или их предстоит докупить отдельно. Если нужно докупать, то обязательно стоит обратить внимание на диаметр (чаще всего 1/2”, но может быть и другой).

Критерий #3 — мощность отопительного прибора

Также при выборе батарей обязательно нужно ориентироваться на тепловую мощность оборудования. Ведь для устройства эффективной системы отопления предстоит правильно .

Если взять усредненное значение для помещений с высотой потолков до 2,7 м, то для обогрева 10 м2 потребуется 1кВт. Исходя из этих показателей и рассчитывают мощность батареи

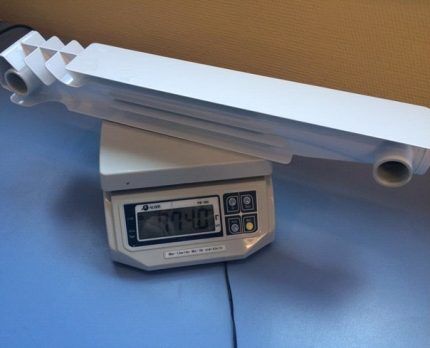

Перед покупкой следует обязательно проверить, какой показатель мощности указан в паспорте прибора и сравнить, соответствует ли он цифре, отмеченной в протоколе испытаний.

Многие производители вообще не проводят никаких испытаний, а заносят в паспорт любое подходящее значение, привлекательное для потенциальных покупателей. Естественно, продукцию таких фирм лучше обходить стороной.

Критерий #4 — скорость нагрева/остывания

Показатель скорости изменения температуры радиаторами важен, если в планах обустроить систему климат-контроля. Для таких целей подойдут приборы с малой инертностью – они быстро греются и остывают.

Что позволяет задавать нужную температуру в помещении и контролировать ее значения, оснастив радиаторы .

Регулировке хорошо поддаются биметаллические, алюминиевые и стальные приборы. А вот чугунные – обладают большой инертностью. Поэтому их нет смысла дополнять регуляторами

Критерий #5 — репутация производителя

При выборе радиатора лучше отдать предпочтение проверенным брендам с хорошей репутацией, среди которых:

• Стальные – Лидея, Конрад, Prado, Charlston, Kermi, Arbonia, Israp Tesi, Buderus PURMO, Delonghi, Korado.
• Алюминиевые – Global, Rifar, Ferroli , Purmo, Радена , Faral Trio.
• Чугунные – Adarad, Viadrus, Demrad, KIRAN, Konner, Чебоксарский завод и Минский завод.
• Биметаллические – Global Style, Sira, Rifar, Tenrad, Halsen, Radena, Rommer.

Как видим, многие производители выпускают не один тип радиаторов, которые отличаются материалом изготовления и другими характеристиками.

Но иногда сложно отличить алюминиевый радиатор от биметаллического, стоимость которого гораздо выше. Чем и может воспользоваться недобросовестный продавец. Поэтому перед покупкой можно провести тест, например, магнитом – к биметаллу всегда магнит будет притягиваться.

Еще один способ проверить достоверность сведений от продавца – взвесить секцию радиатора. Так, биметалл всегда тяжелее алюминия – 1,5-2 кг у биметалла против 0,7-1,5 кг у алюминия

Все добропорядочные производители отопительного оборудования, присутствующего на рынке, выпускают промаркированный товар, соответствующий требованиям ГОСТ 31311-2005.

Поэтому, если понравившаяся вам модель не имеет сопутствующих документов, на корпусе радиатора отсутствует маркировка, значит перед вами подделка либо изделие неизвестного производителя. Покупка такого прибора – сомнительное мероприятие.

Выводы и полезное видео по теме

Подробные рекомендации по выбору отопительных приборов:

Испытание стальных радиаторов наглядно продемонстрировано в этом ролике:

Правильно подобранные радиаторы отопления позволят обеспечить комфортную температуру в холодное время года. Важно не только правильно определить мощность отопительных приборов, но и учесть тип материала – не каждый радиатор способен выдержать воздействие , циркулирующего в трубопроводе централизованной системы отопления.

Особенно разрушительно действуют примеси, содержащиеся в жидкости, на стенки алюминиевых радиаторов. Поэтому владельцам квартир лучше остановить свой выбор на чугунных и биметаллических батареях.

А в частном доме можно устанавливать радиаторы из любого материала – главное при эксплуатации придерживаться рекомендаций, прописанных производителем в инструкции.

У вас остались вопросы по выбору подходящего отопительного прибора для своей системы отопления? Или хотите поделиться личным опытом подбора и монтажа радиаторов? Расскажите, батареям из какого материала отдали предпочтение вы и довольны ли своим выбором, задавайте вопросы нашим экспертам и участвуйте в обсуждении – форма комментирования расположена ниже.

Радиаторы отопления для квартиры: виды, различия и особенности монтажа

Замену радиаторов отопления правильно проводить в летний период, когда батареи холодные, отопительный сезон закрыт, и процедура не потребует дополнительных затрат из-за вызова специалистов и перекрытия стояка всего дома. Однако, зимой можно озаботиться выбором радиаторов отопления, чтобы изучить тему не спеша, в полном объеме. Важно не только понять, какое количество видов радиаторов отопления имеется сейчас на современном рынке, но и чем они различаются между собой, какой радиатор оптимально установить в комнатах конкретной квартиры или дома. Если монтаж радиаторов отопления планируется собственными силами – необходимо изучить и нюансы, связанные с этой работой.

Виды радиаторов отопления

Раньше выбор батарей ограничивался одним параметром: чугунная или стальная. На современном рынке представлен широчайший ассортимент радиаторов, отличающихся не только материалом изготовления, но и формой. Выбор формы радиатора отопления – личный вкус потребителя, желание вписать технику в интерьер помещения. В то время, как выбор материала изготовления радиатора принципиально важен в аспектах длительности срока службы и качества обогрева помещения. Рассмотрим наиболее распространенные виды батарей на современном рынке отопительного оборудования.

Стальные радиаторы отопления

Среди стальных радиаторов отопления по конструкционным особенностям выделяют два вида: панельные и трубчатые радиаторы. Панельные стальные радиаторы наиболее доступный вариант, внутри радиатора находятся стальные панели, связанные между собой конвекторным оребрением. Трубчатые стальные радиаторы – это сцепленные между собой стальные трубы, по которым подается горячая вода. КПД стальных радиаторов очень высокий, при этом стальной вариант является наиболее финансово доступным изделием. Трубчатые радиаторы немного дороже панельных аналогов, но это легко объяснимо: они эстетически приятней выглядят, а кроме того, разнообразие дизайна позволяет подобрать радиатор под любой интерьер комнаты, вне зависимости от стиля и цветового решения.

Помимо приятной цены, потребители выделяют следующие преимущества стальных радиаторов отопления:

1. Качество и скорость прогрева батареи и, соответственно, помещения, одни из лучших среди современных изделий для отопления.
2. Для прогрева радиатора отопления требуется небольшой объем теплоносителя, что означает и низкое энергопотребление.
3. Безопасность использования стальных радиаторов отопления в совокупности с невысокой ценой делает их идеальными для установки в детских комнатах, а также в больницах, детских образовательных учреждениях.

К недостаткам стальных радиаторов отопления относятся:

1. Специфика стальных труб такова, что при осушении и воздействии кислорода на поверхность, начинает образовываться коррозия металла. Этот процесс действует негативно на прочность и надежность труб, существенно снижается длительность срока службы радиатора отопления. Избежать этой неприятности практически невозможно, поскольку осушение отопительной системы проводят ежегодно после закрытия отопительного сезона.
2. Еще одна особенность системы отопления многоэтажных домов – сильнейшая нагрузка на трубы из-за давления и сопровождающих его гидроударов. Стальные радиаторы не настолько крепки, гидроудары действуют на них разрушающе, из-за чего от использования стальных радиаторов в многоэтажных домах было решено отказаться.

Алюминиевые радиаторы отопления

По способу создания алюминиевые радиаторы отопления делятся на литьевые и экструзионные. Литьевые радиаторы изготавливаются путем литья металла под давлением, их отличают широкие каналы для подачи теплоносителя, прочные и толстые стенки, а также возможность нарастить батарею необходимым количеством фрагментов. Экструзонные радиаторы цельные, получаются путем выдавливания необходимой формы из сплава на экструдере. Добавить секции или убавить их при необходимости невозможно, нужно правильно выбирать размер до покупки изделия. К преимуществам алюминиевых радиаторов отопления относятся:

1. Высокая теплоотдача радиаторов – главный плюс материала. Быстро прогревается само изделие, также быстро греется комната.
2. Вес радиаторов позволяет справиться с монтажом самостоятельно.
3. Имеется возможность установки терморегулятора на радиатор отопления.
4. Строгий дизайн лаконично впишется в любой интерьер.

Теперь перейдем к недостаткам алюминиевых радиаторов отопления:

1. Алюминий подвержен коррозии, из-за чего снижается срок службы батареи и возможны протечки между секциями.
2. Сам по себе срок службы алюминиевых радиаторов не превышает 15 лет.
3. Как и стальные аналоги, алюминиевые радиаторы разрушаются под действием скачков давления и гидроударов.

Снизить риски образования коррозии можно, используя качественный и проверенный теплоноситель, а, чтобы иметь возможность его контролировать, как и защитить радиатор от скачков давления, его необходимо устанавливать только в частном доме или в малоэтажных строениях.

Чугунные радиаторы отопления

Являясь традиционной классикой, чугунные радиаторы отопления до сих пор удерживают лидирующие позиции на рынке отопительных приборов. Преимуществ чугунных радиаторов отопления насчитывается немало:

1. Срок службы чугунного изделия исчисляется десятками лет и редко бывает меньше 50 лет.
2. Устойчивый к химическим соединениям и реакциям, чугунный радиатор не подвержен коррозии.
3. Теплоотдача чугуна настолько велика, что одна батарея справится с отоплением просторной комнаты с высокими потолками.
4. Длительное сохранение тепла чугунной батареей – важное подспорье в местах, где часто случаются перебои с подачей горячей воды в отопительную систему.
5. Доступная цена, если не считать литые дизайнерские модели.

Однако, имеются и недостатки у чугунных радиаторов отопления.

1. Долго сохраняют тепло, но и прогреваются тоже не быстро.
2. Чугунные батареи являются лидерами по весу, транспортировка и установка таких батарей требует помощи нескольких физически сильных человек.
3. Из-за большого веса требуется использование усиленных крепежей.
4. Для прогрева чугунной батареи потребуется куда больший объем теплоносителя, чем в стальном или алюминиевом варианте.
5. Несмотря на вес и прочность, чугун весьма хрупок при точечном ударе. Гидроудар способен разорвать батарею со всеми вытекающими последствиями.

Биметаллические радиаторы отопления

Следуя из названия, биметаллические радиаторы отопления состоят из двух видов металла. Сердцевина биметаллической батареи выполнена из стали, а снаружи она покрыта алюминием. Имеется возможность создавать необходимый размер батареи, добавляя или отнимая нужно количество секций, кратно двум. Благодаря такой конфигурации, радиаторы взяли в себя плюсы каждого из аналогов, отсекая минусы. К преимуществам биметаллического радиатора отопления относятся:

1. Небольшой объем теплоносителя.
2. Высокая теплоотдача.
3. Устойчивость к коррозии металла.
4. Не боится скачка давления и гидроудара.
5. Простой монтаж, небольшой вес изделия.
6. Дизайн радиатора отопления строгий, со вкусом, впишется в любой стиль интерьера.

К недостаткам биметаллических радиаторов отопления можно отнести, пожалуй, только один: цена на изделия выше любого другого аналога.

Другие отопительные изделия

Среди популярных отопительных изделий, используемых в домах и квартирах, еще встречаются конвекторного плана половые и плинтусные обогреватели. Но о них я напишу отдельно, поскольку они не совсем подходят под тему радиатором и требуют подробного разбора отдельной статьей.

Особенности монтажа радиатора отопления

Монтаж радиатора отопления своими руками зависит от места расположения радиатора. В частном доме все намного проще: в случае ошибки или возможной течи после подключения отопительной системы, не составит труда отключить ее вновь и исправить недочеты. Если же замена радиатора отопления производится в многоэтажном доме, безопаснее и правильней будет вызвать бригаду мастеров. Они не только опытней в отношении работ, но еще и возьмут риски на себя, и в случае ошибки или протечки, исправят недочеты самостоятельно и за свой счет.

Установка радиатора отопления – важный этап ремонта, к которому необходимо правильно подготовиться и отнестись ответственно к выбору изделия. Статья поможет вам определиться с покупкой, чтобы в ближайшие десятилетия этот вопрос больше не поднимался при расчете семейного бюджета.

17.12.2018

Подписаться на рассылку

Радиаторная система отопления, правильное подключение батарей к ней

Система радиаторного отопления — самый распространенный вариант устройства обогрева зданий. Принцип работы состоит в поступлении нагретой жидкости (обычно воды) от котла по трубам в радиаторы, которые передают тепло в помещение. Такое отопление бывает разных видов в зависимости от определенных параметров.

Классификация по типу радиаторов

Радиаторы, используемые в системах отопления могут отличаться друг от друга конструкцией и материалом изготовления.

Секционные

Такие батареи состоят из одинаковых секций. Радиатор собирается в соответствии с необходимыми размерами и мощностью.

Могут быть изготовлены из чугуна, алюминия или алюминия и стали (биметаллические).

Трубчатые

Разработаны для централизованной системы отопления и представляют собой цельную металлическую конструкцию, имеющую нижний и верхний коллектор, которые располагаются горизонтально.

К ним присоединены вертикальные трубки.

Панельное оборудование

Производится из бетона или стали. Бетонные панели монтируются в стены, передача тепла происходит только излучением.

Пластинчатые

Представляет собой конструкцию, состоящую из сердечника и прикрепленных на него тонких металлических ребер. Пластины несут тепло конвективным способом.

Обособленно можно выделить угловые радиаторы. Они имеют особое расположение – монтируются в углу комнаты. Могут быть выполнены в любой конструкции.

По типу разводки

В зависимости от схемы соединения труб с нагревательным оборудованием системы отопления делятся на одно- и двухтрубные.

Однотрубная система

Принцип работы — жидкий теплоноситель поднимается по одному трубопроводу ко всем нагревательным элементам. В одноэтажном доме распространение тепла происходит в горизонтальном направлении.

Температура воздуха будет одинаковой во всех комнатах без исключения. В многоэтажных строениях по одному стояку горячая вода циркулирует от нижней точки к самой верхней в системе отопления. Верхние этажи обогреваются сильнее нижних. Контраст температур будет ощущаться даже в трехэтажных домах.

Преимуществом подобной системы является простота в проведении монтажных работ. При правильной регулировке давления в трубах все отопительные элементы обеспечиваются теплом достаточно эффективно.

Недостатков однотрубной системы отопления значительно больше. Все расчеты сети должны быть тщательно продуманы. Допущенные ошибки практически невозможно устранить без кардинальной перестройки всех отопительных объектов.

Каждый элемент в системе взаимосвязан. При поломке одного встанет работа всей магистрали.

Двухтрубная система отопления

Данная система имеет особую конструкцию. Здесь применяют схему параллельного подсоединения, что позволяет монтировать одинаковые радиаторные приборы. Через одну трубу подается горячий теплоноситель к радиатору, через другую выводится охлажденный. Между нагревательным объектом и батареями происходит постоянная циркуляция жидкости.

Основным достоинством двухтрубного подключения является возможность подавать теплоноситель одной температуры ко всем радиаторам, поэтому тепло будет одинаковым в любой точке многоэтажного дома.

Недостаток заключается в том, что на проведение отопительной магистрали затрачивается больше материалов. Необходимо устанавливать подающую и отводящую трубы.

Способы монтажа отопительного оборудования

Присоединение всех элементов отопительной конструкции может осуществляться по-разному. По способу монтажа к магистрали радиаторные системы отопления могут быть:

• горизонтальными;
• вертикальными.

Вертикальная система имеет подключение снизу вверх. К одному стояку проводятся элементы отопления всех этажей в здании. Такой способ эффективен, но дорог.

Горизонтальная система применяется в зданиях, имеющих один этаж. Помещение обычно имеет большую площадь, поэтому конструкция отопления должна быть сложной. Подключение радиаторов происходит по горизонтальной траектории. Разводку стояков помещают в коридоре или подъезде.

Классификация по типу циркуляции теплоносителя

По способу создания циркуляции жидкости системы частного отопления подразделяются на два типа: гравитационные (с естественной циркуляцией) и насосные (с принудительным движением).

Перед монтажом следует учесть принципы работы каждого оборудования и выбрать наиболее подходящее под условия здания.

Системы с естественной циркуляцией

Естественное движение воды обусловлено только физическими процессами. Жидкость перемещается под давлением.

При правильной планировке такой системы отопление будет зависеть лишь от естественного напора воды. Сбои при соблюдении всех условий случаются крайне редко.

С принудительной циркуляцией

Если здание построено в местности с неустойчивым уровнем воды, специалисты рекомендуют провести оборудование с принудительной циркуляцией. Встраивается специальный насос, обеспечивающий постоянное движение теплоносителя.

Для его функционирования необходимо подключение к электроэнергии. При отключении электричества может возникнуть сбой во всей системе.

Открытая и закрытая система отопления

Все системы отопления также подразделяются на два типа, которые отличаются между собой не только важным элементом в структуре — расширительным баком, но и энергоэффективностью.

Система открытого типа

Основной принцип ее работы заключается в открытом расширительном баке. Вода нагревается в котле, устанавливаемом в самой низкой точке дома. За счет возникающего давления из-за разницы диаметров труб она поднимается вверх. Насос необязателен. В радиаторах теплоноситель остывает и снова попадает в нагревательный котел. Расширительный бак устанавливается в самой верхней точке. Он имеет открытую форму. Такой бак необходим, так как при нагревании вода увеличивается в объемах.

Радиаторы в открытом типе отопления должны быть изготовлены из металлов, отличающихся высокой прочностью. Следует выбирать между батареями из стали и чугуна.

Достоинством системы являются автономность работы. Она не зависит от электричества. Работа ее не будет сорвана из-за сбоев электроэнергии.

Такая конструкция имеет и серьезные недостатки. Она сложна в установке ввиду своей громоздкости. В баке вода быстро испаряется, поэтому возможно попадание воздуха в радиаторы. Вся внутренняя поверхность оборудования подвержена коррозии. Батареи медленно прогреваются, поэтому КПД открытой системы отопления низкое.

Система закрытого типа

Ее основное отличие – наличие закрытого бака, напоминающего по форме капсулу. Она разделена на две части мембранной перегородкой: в одной половине находится вода, а в другой — азот под давлением. Принцип работы: жидкость нагревается до нужной температуры, перемещается в расширительный бак и выравнивает давление. Обратно вода движется при помощи насоса.

Такая система способна отапливать большие площади, ей по силам обеспечить теплом здание любой этажности. Поэтому она получила широкое применение в частных и промышленных масштабах.

Закрытая система имеет ряд преимуществ:

1. Благодаря баку жидкость не испаряется, следить за уровнем воды нет необходимости.
2. Оборудование не подвержено коррозийным отложениям и окислению.
3. За счет регулировки давление на выходе и входе одинаково, поэтому трубы не подвергаются гидроударам.
4. Большой срок эксплуатации.
5. Высокая эффективность благодаря быстрому нагреву и хорошей теплоотдаче.

Виды батарей отопления

Батареи – важная часть отопительной системы в многоквартирном доме. Температура в помещении зависит не только от того, насколько горячая вода бежит по трубам. Качество обогрева помещения зависит от конструкции, материала, мощности и способа размещения радиаторов отопления.

Чрезвычайно широкий ассортимент отопительного оборудования может вызвать трудности при выборе подходящих батарей. Для того чтобы выяснить, каким приборам отдать предпочтение, придется предварительно изучить особенности существующих типов батарей.

Различные виды приборов отопления

Существует несколько классификаций батарей.

В зависимости от типа тепло- или энергоносителя они делятся на следующие виды:

• электрические радиаторы;
• масляные радиаторы, работающие на электричестве;
• водяные батареи.

В зависимости от материала батареи бывают:

В зависимости от конструкции радиаторы отопления делятся на следующие типы:

• секционные – благодаря наличию отдельных секций позволяют регулировать размер и мощность устанавливаемого прибора отопления;
• трубчатые – батареи, разработанные специально для централизованной системы отопления. Представляют собой цельнометаллическую конструкцию с горизонтальным коллектором и вертикальными трубками;
• панельные – изготавливаются из стали и даже из бетона. Во втором случае такие батареи располагаются внутри стен и передают тепло в виде излучения;
• пластинчатые – имеют сердечник с насаженными на него пластинчатыми ребрами из тонких листов металла, осуществляют теплообмен конвекционного типа.

 Виды батарей, подходящих для квартиры

Рассмотрим, какие виды радиаторов подойдут для стандартной централизованной системы отопления в многоквартирном доме. Она характеризуется использованием технической воды в качестве теплоносителя, высоким рабочим давлением и температурой. Характеристики отопительных приборов для квартиры должны соответствовать особенностям этой системы. Сравнить параметры приборов из разных материалов, чтобы понять какие их типы  подойдут для вашего жилья, можно с помощью таблицы.

Чугунные батареи

Классические радиаторы из чугуна, несмотря на большое количество современных аналогов из других материалов, уходить в отставку пока не собираются. Чугун устойчив к коррозии и воздействию высоких температур, долговечен. Некоторые производители изменили в лучшую сторону внешний вид чугунных изделий, украсив их резьбой и превратив этот прибор в элемент дизайна.

Совет: интенсивность излучения радиатора можно повысить, покрасив его в темный цвет.

Биметаллические радиаторы

Эффективность и надежность биметаллических радиаторов достигаются благодаря сочетанию двух видов материалов: стали и алюминия. Высокая теплопроводность алюминия делает его прекрасным материалом для корпуса батареи, а прочность стали обеспечивает невосприимчивость к перепадам давления и к процессам коррозии. Лучшими на российском рынке считаются биметаллические изделия итальянских производителей.

Нужно иметь в виду, что этот тип отопительных приборов имеет одну особенность: сталь начинает ржаветь после спуска воды в системе. Такого недостатка лишены модели, в которых вместо стального используется медный сердечник.

Стальные радиаторы

Радиаторы из стали могут быть панельными, трубчатыми и секционными. Наибольшей популярностью пользуется первый вид благодаря оптимальному сочетанию характеристик и стоимости. Однако батареи из стали практически не применяются в многоэтажных домах с централизованным отоплением, поскольку не предназначены для систем с высоким давлением.

Алюминиевые батареи

Радиаторы из алюминия имеют очень привлекательные характеристики, среди которых прекрасная теплоотдача и низкая инерционность, позволяющая быстро менять температуру в помещении. Но они очень требовательны к качеству теплоносителя, поэтому также не подходят для централизованной отопительной системы.

Медные радиаторы отопления

Медные батареи имеют массу достоинств и всего лишь один недостаток – очень высокую стоимость. Их эксплуатационные характеристики впечатляют: радиаторы из меди превосходят все существующие виды по эффективности, надежности и долговечности, а также по стойкости к коррозии и гидроударам.

Установка медных радиаторов дорогое удовольствие не только из-за стоимости самой батареи. Подключать их можно только к цельнометаллическим трубам, которые также стоят недешево. Воспользоваться достоинствами меди, и при этом приобрести изделие по более доступной цене можно, если выбрать медно-алюминиевый радиатор, трубки которого изготовлены из меди, а ребра — из алюминия.

Пластиковые батареи

Самый новый вид отопительных приборов – это пластиковые батареи. Такие изделия просты в установке, имеют широкий выбор цветов и не требуют дополнительного ухода. Однако многие заинтересовавшиеся новинкой владельцы квартир будут разочарованы: пластиковые радиаторы не могут быть установлены в доме с централизованной системой отопления. Причинами этого являются ограничения максимальной рабочей температуры и давления, которые не должны превышать 80 градусов и 2 бара соответственно.

Как определить необходимую мощность отопительного прибора

Чтобы зимой в квартире было комфортно, нужно правильно подобрать мощность радиатора. Мощность классического секционного прибора будет зависеть от количества секций. При расчете нужно учитывать следующие факторы:

• материал стен в доме – кирпич или бетон;
• площадь комнат;
• количество окон и их расположение по сторонам света;
• количество наружных стен;
• качество окон;
• использование экранов для радиаторов.

Внимание: для стандартной комнаты с трехметровой высотой потолка, имеющей одну дверь и одно окно, на каждый квадратный метр потребуется радиаторная мощность от 90 до 125 Вт.

Требуемое количество секций будет зависеть от материала, и которого изготовлен радиатор. Мощность одной секции разных видов батарей:

• Чугунные – от 80 до 150 Вт;
• Алюминиевые – 190 Вт;
• Биметаллические – 200 Вт;
• Стальные – от 450 до 5700 Вт (имеется в виду мощность всей батареи).

какие лучше выбрать и установить

Какими бы качественными и надежными не выглядели старые батареи в квартире, когда-нибудь их придется менять: либо они дадут течь, либо перестанут соответствовать новому интерьеру помещения. И сразу же возникает проблема выбора подходящих радиаторов, и одним таким критерием, как привлекательный внешний вид, тут точно не стоит ограничиваться. В этой статье мы расскажем о самых подходящих вариантах радиаторов для центрального отопления, а также попытаемся ответить на вопрос, какие лучше для квартиры.

Радиаторы для центрального отопления

Какие радиаторы лучше установить: критерии выбора

В первую очередь, надо помнить о том, что некоторые виды батарей отопления рассчитаны на вполне определенную нагрузку, чистый теплоноситель, а иные вообще не подходят для централизованного отопления, поскольку не способны выдерживать гидроудары, которые нередко случаются в сетях централизованного обогрева. Но есть и такие радиаторы, которые менее эффективны в автономных системах отопления. Само собой, что эффективный обогрев квартиры невозможен из без правильного расчета количества секций батарей, какими бы качественными эти приборы не были.

Итак, рассмотрим наиболее популярные на сегодняшний день варианты:

• чугунные батареи – современные модели могут быть как ретро дизайна, так и иметь вполне современный вид, подходящий практически к любому интерьеру;
• радиаторы из стали выпускаются панельные и трубчатые;
• биметаллические отопительные приборы делают из двух разных металлов;
• различного уровня качества батареи алюминиевые.

При выборе радиаторов для квартиры, специалисты советуют ориентироваться на следующие факторы:

1. максимальное давление, которое может быть в местной сети отопления. Приглянувшиеся вам радиаторы должны по этому показателю соответствовать максимально;
2. наиболее высокие температуры теплоносителя и состав последнего. Батареи следует выбирать устойчивые к таким негативным факторам;
3. материал изготовления прибора, и его физические характеристики;
4. привлекательный внешний вид;
5. мощность радиатора – данный параметр позволяет определить нужное число секций и их размер.

Чугунный радиатор отопления

Технические характеристики различных радиаторов для централизованной системы отопления

Ниже мы приведем технические критерии, которыми оперируют специалисты при выборе того или иного типа радиатора:

• пределы давления, то есть, рабочего, испытательного и разрушения;
• ограничение по водородному показателю для химического состава теплоносителя;
• коррозийное воздействие – кислорода, блуждающих токов и электролитических пар;
• мощность секции;
• гарантийный срок эксплуатации.

Если по этим показателям сравнить самые популярные типы батарей, то первое место по всем критериям можно сразу отдать радиаторам из анодированного алюминия. Уверенное второе место занимают биметаллические приборы. А вот третье место с некоторыми оговорками получают радиаторы чугунные, с которых мы и начнем.

Чугунные батареи

Обогревательные приборы из данного материала применяются в нашей стране очень давно. И даже сегодня они не теряют своей актуальности, ведь современные модели приобрели элегантный внешний вид, а также улучшили свои технические характеристики. Немаловажную роль при этом играют и физические свойства чугуна. Ведь он не подвержен коррозии, а батареи из него отлично переносят гидроудары, поскольку имеют толстые стенки. Но главное преимущество чугуна перед другими материалами это очень хорошая теплоемкость, благодаря которой радиаторы еще долго сохраняют и отдают тепло даже после отключения источника энергии.

Подходят чугунные батареи как для систем с автономным отоплением, так и для сетей централизованного обогрева. Однако если в автономной системе используются электрический котел, то для полного прогрева ему потребуется довольно много энергии, что связано и со значительными расходами. В свете всего сказанного можно сделать вывод, что современные батареи из чугуна хорошо подходят для обогрева квартиры – с учетом их известных недостатков, конечно.

Какие радиаторы лучше выбрать для квартиры: стальные секции и трубы

Современные радиаторы из стали выпускаются самые разные – как по дизайну, так и по конструкции. Но чаще всего такие приборы представляют собой скомпонованные между собой панели или трубы. Описанные конструкции еще называют панельными и трубчатыми. Первые, как правило, состоят из 2 стальных листов, которым штамповкой придается нужная форма. После чего отдельные листы свариваются в панели. Такие приборы предназначены для работы с теплоносителем стандартной для центрального отопления температуры и давления. Кстати, панельные радиаторы могут сильно отличаться не только по конструкции, но и своим габаритам.

Если говорить о характеристиках таких батарей, то плюсов и минусов примерно поровну. Прогреваются панели быстро, и быстро нагревают комнату; радиаторы можно подобрать под любой дизайн. Такие батареи подходят для центрального отопления, однако лучше их снабдить редукторами для сглаживания гидроударов. К тому же, они весьма чувствительны с составу теплоносителя, так как сталь – подвержена коррозии.

Другой вариант – это трубчатые стальные батареи. Так как число секций здесь, как и в первом случае менять невозможно, то надо сначала точно рассчитать, сколько радиаторов потребуется для обогрева квартиры. Преимущества и недостатки здесь, в принципе те же, что и для панельных моделей. Единственный шаг вперед, это наличие антикоррозийного покрытия на внутренних стенках. Также можно выделить и возможность самого разного дизайна: с помощью таких изогнутых труб можно даже разграничивать пространство в квартире. Но это, конечно, далеко не самый экономный вариант.

Стальные трубчатые радиаторы

Алюминий

Конструкции из этого металла имеют даже более эстетичный внешний вид. Но если вы выбираете трубы для центрального отопления, то следует сразу оговориться, что обычные алюминиевые радиаторы для этого вариант не лучший. Чаще всего их достоинства используют при установке автономного обогрева в квартирах. К плюсам относится элегантный внешний вид и отличная теплоотдача. А вот минусами является образование водорода в системе при реакции алюминия с нагретым теплоносителем, а также неспособность выдерживать гидроудары в системе централизованного обогрева.

Однако если приобрести радиаторы из анодированного алюминия все недостатки исчезают, а достоинства только усиливаются. Такой вариант вообще считается чуть ли не самым оптимальным для обогрева квартиры, однако многих останавливает высокая стоимость подобных приборов.

Этот вид радиаторов сегодня, пожалуй, пользуется наибольшей популярностью; и уступает он, может быть, только чугунным приборам. Детали подобных конструкций делаются из разных металлов. Как правило, внутренняя часть – из специальной стали, которая не подвержена коррозии; а внешняя часть – из алюминия, обладающего отличной теплоотдачей. То есть, данные приборы собрали в себе достоинства алюминиевых радиаторов и стальных трубчатых батарей, нивелировав одновременно их недостатки.

Биметаллическая батарея

Заключение

Правильный выбор радиатора отопления – дело весьма ответственное, так как некачественные или просто неподходящие батареи могут стать проблемой не только для хозяев квартиры, но и для их соседей.

При выборе прибора для обогрева нужно учитывать ряд важных критериев, среди которых – максимальные температура и давления в централизованной сети отопления. Кроме того, некоторые виды радиаторов вообще плохо подходят для подобных условий эксплуатации. Например, при плохом качестве теплоносителя и регулярных гидроударах в системе, простые алюминиевые и панельные стальные радиаторы прослужат вам недолго. А вот изделия из чугуна обретают и современный дизайн, и новую жизнь.

Однако наилучшими вариантами считается все же анодированный алюминий либо биметаллические радиаторы. Правда, и тот, и другой вариант обойдется вам недешево. Но чтобы не иметь проблем в отопительный сезон все больше и больше россиян устанавливают в своих квартирах либо чугунные секции, либо биметаллические батареи.

YouTube responded with an error: The request cannot be completed because you have exceeded your <a href="/youtube/v3/getting-started#quota">quota</a>.

Загрузка…

Радиаторы для автономного отопления. Какой радиатор отопления лучше для частного дома? Расчет отопления и выбор оборудования.

Отопительный прибор — важное звено в отопительной системе. От его правильного выбора зависит комфортность условий проживания людей в квартире или частном доме. Разберемся в этой статье, какой радиатор отопления лучше выбрать для квартиры, чтобы выполнял свои функции на “отлично”, и цена была не запредельной. Прочитав материал, вы узнаете, как избежать распространенных ошибок при выборе отопительного прибора.

Совместимость радиатора с параметрами отопительной системы

Ассортимент современных батарей необыкновенно многообразен. Стальные, медные, чугунные, биметаллические изделия. Важно только знать, какой из радиаторов будет наилучшим образом соответствовать характеристикам вашей системы отопления. Здесь надо ориентироваться на такие параметры:

• предельная температура теплоносителя;
• его состав;
• величина давления.

Все это, наряду с инертностью и теплоотдачей, надо учитывать при покупке.

Важные моменты — внешний вид радиатора, продолжительность рабочего ресурса и, конечно, стоимость.

Важно! Есть и определенная специфика подбора отопительных батарей для частных домов и квартир. Если радиатор не будет соответствовать параметрам системы обогрева, это чревато быстрым его износом.

Как выбрать радиаторы отопления для квартиры с учетом технических параметров?

Несомненно, дизайн — вещь хорошая и важная. Однако не стоит забывать и о том, что первичными все же являются технические характеристики. Состояние отопительных систем во многих домах, мягко говоря, оставляет желать лучшего. Для них характерно плохое качество теплоносителя, перепады температуры и давления воды, и многие другие “радости”. А гидравлические удары после запуска отопительной системы часто приводят к выходу ее из строя. А все потому, что приборы от зарубежных компаний-производителей не рассчитаны на подобный “экстрим”.

Чтобы минимизировать риски, обязательно обратите внимание на предельно допустимые значения температуры и давления теплоносителя (эти данные имеются в техническом паспорте устройства).

Важнейший показатель — теплоотдача отопительного прибора, зависящая от материала его выполнения. Например, сталь уступает чугуну по показателю теплоотдачи, а медь в этом отношении “впереди планеты всей”.

Рассмотрим более подробно различные виды материалов для отопительных устройств, чтобы понять, какой радиатор отопления лучше выбрать для квартиры.

Чугун

Это — самый старый и испытанный вариант. “Чугунные гармошки”, воспетые еще Булгаковым, не теряют своей актуальности и сегодня:

• При аварийном отключении конструкция из чугуна будет хранить тепло достаточно долго.
• Батареи хорошо выдерживают и некачественный теплоноситель, и гидроудары.
• Стоимость таких приборов сравнительно невелика.

Недостатком чугунных изделий является не очень эстетичный дизайн, большая масса и значительная инерционность. Из-за этого, использовать чугунные батареи в современных отопительных системах, оснащенных терморегуляторами, нельзя. Такие приборы лучше всего вписываются в интерьер, выдержанный в классическом стиле.

Важно! Людям со скромными финансовыми возможностями не нужно и задумываться, как выбрать батареи отопления в квартиру. Для них чугун — наилучший вариант.

Алюминий

Достаточно популярный материал, благодаря высокой теплоотдаче, небольшой массе, современному эстетичному дизайну и простоте монтажа. Эти приборы не инерционны, что дает возможность применять их в системах отопления с терморегуляторами.

К недостаткам материала относится подверженность коррозии при щелочной реакции теплоносителей. Течь между секциями, к сожалению, — совсем не редкое явление. Есть и такой недостаток, как газообразование внутри нагревательного элемента.

Важно! Алюминиевые радиаторы очень чувствительны к качеству теплоносителя, поэтому больше подходят для индивидуальной системы обогрева частного дома, нежели для централизованной сети в квартире. Гидроудары они тоже переносят весьма сомнительно.

Сталь

Этот вариант часто применяется при отоплении офисов и частных домов. Конструкция такого радиатора может быть трубчатая, а также в виде цельных или наборных панелей.

Радиаторы из стали отличаются:

• относительно невысокой ценой;
• красивым внешним видом;
• небольшой инерционностью;
• невосприимчивостью к коррозии.

Важно! Не лишены стальные изделия и отдельных недостатков. Они не выдерживают гидравлических ударов и повышения давления в системе, поэтому для квартир в многоэтажных домах практически непригодны. Кроме того, они чувствительны к кислороду, имеющемуся в центральных сетях теплоснабжения.

Стальной радиатор сочетает в себе 2 способа теплопередачи:

• конвекция.
• излучения.

Важно! Допустимая температура теплоносителя составляет порядка 110 градусов.

Биметаллические изделия

Радиатор представляет собой стальные трубы в сочетании с алюминиевыми ребрами. Эта схема оптимальна для городской квартиры. Циркуляция воды происходит по стальному трубопроводу. Технология соединения труб такова, что нет коррозии в стальной части батареи. Алюминий прекрасно отдает тепло в помещение.

Таким образом, биметаллическая конструкция сочетает в себе лучшие свойства алюминиевых и стальных радиаторов: нейтральность к коррозии, неприхотливость к качеству теплоносителя, устойчивость к перепадам давления в системе в сочетании с прекрасной теплоотдачей и красивым дизайном — вот секрет успеха биметаллических конструкций.

Важно! К преимуществам относится большой срок службы и большое количество цветовых вариантов.

К недостаткам биметаллических батарей относятся:

• Чувствительность к кислороду, содержащемуся в теплоносителе.
• Накопление шлака на внутренних стенках.
• Высокая цена.
• Сопротивление, возникающее на границе сплава металлов. При этом уменьшается эффективность теплопередачи, а также теплоотдача устройства в целом.

Медь

Это — красивая конструкция из цельнотянутой трубы с дополнительными ребрами из меди. Прибор дополнен деревянным декоративным кожухом. Показатель теплопроводности меди вдвое выше, чем у алюминия, и в 5-6 раз — по сравнению со стальными и чугунными устройствами.

Из важных плюсов можно отметить такие факторы:

• устройства требуют немного воды;
• нагревают комнату за считанные минуты;
• медь пластична, устойчива к коррозии;
• приборы эффективны даже при сравнительно низкой температуре воды.

Важно! В процессе эксплуатации образуется слой оксида, защищающий батарею от недостаточно качественного теплоносителя.

Делаем выбор

Исходя из приведенного анализа, выделим основные моменты, как выбрать радиаторы отопления:

1. Для открытых централизованных систем в многоквартирных домах наилучшим образом подходят чугунные изделия. Чугун неприхотлив к некачественному теплоносителю, имеет большой срок службы. Однако в системах с терморегуляторами чугунную продукцию использовать нельзя.
2. Биметаллические приборы — достойная альтернатива чугуну с его ограниченной областью применения. Сталь устойчива к коррозии и перепадам давления в теплосети, а ребра из меди или алюминия компенсируют не вы

Как продлить срок службы литиевых батарей

Узнайте, что вызывает старение литий-ионных аккумуляторов и что пользователь может сделать, чтобы продлить срок его службы.

Исследования аккумуляторов настолько сосредоточены на химическом составе лития, что можно представить, что будущее аккумуляторов зависит исключительно от лития. Есть веские причины для оптимизма, поскольку литий-ионный во многих отношениях превосходит другие химические соединения. Применения растут и вторгаются на рынки, которые ранее были прочно удерживались свинцово-кислотными системами, например, в режиме ожидания и выравнивания нагрузки.Многие спутники также питаются от литий-ионных аккумуляторов.

Литий-ионный еще не полностью созрел и продолжает улучшаться. Заметные успехи были достигнуты в долговечности и безопасности, при этом производительность постепенно увеличивается. Сегодня литий-ионный аккумулятор соответствует ожиданиям большинства потребительских устройств, но приложения для электромобилей нуждаются в дальнейшем развитии, прежде чем этот источник питания станет общепринятой нормой.

Как специалист по уходу за батареями, у вас есть выбор, как продлить срок службы батареи. Каждая аккумуляторная система имеет уникальные потребности в отношении скорости зарядки, глубины разряда, нагрузки и воздействия неблагоприятных температур.Проверьте, что вызывает потерю емкости, как повышение внутреннего сопротивления влияет на производительность, на что влияет повышенный саморазряд и насколько низко можно разряжать аккумулятор? Вам также могут быть интересны основы тестирования батарей.

BU-415: Как заряжать и когда заряжать?
BU-706: Сводка правил, которые можно и нельзя

Что вызывает старение литий-ионных аккумуляторов?

Литий-ионный аккумулятор работает за счет движения ионов между положительным и отрицательным электродами.Теоретически такой механизм должен работать вечно, но цикличность, повышенная температура и старение со временем снижают производительность. Производители придерживаются консервативного подхода и определяют срок службы литий-ионных аккумуляторов в большинстве потребительских товаров от 300 до 500 циклов разрядки / зарядки.

Оценка срока службы батареи по подсчету циклов не дает окончательных результатов, потому что разряд может различаться по глубине, и нет четко определенных стандартов того, что составляет цикл (см. BU-501: Основные сведения о разрядке).Вместо подсчета циклов некоторые производители устройств предлагают замену батареи с отметкой даты, но этот метод не учитывает использование. Аккумулятор может выйти из строя в течение отведенного времени из-за интенсивного использования или неблагоприятных температурных условий; тем не менее, большинство упаковок служат значительно дольше, чем указано на штампе.

Производительность аккумулятора измеряется по емкости, ведущему показателю работоспособности. Внутреннее сопротивление и саморазряд также играют роль, но они менее важны для прогнозирования окончания срока службы батареи современных литий-ионных аккумуляторов.

На рис. 1 показано падение емкости 11 литий-полимерных батарей, которые были циклизованы в лаборатории Cadex. Ячейки-чехлы емкостью 1500 мАч для мобильных телефонов сначала заряжались током от 1500 мА (1C) до 4,20 В на элемент, а затем позволяли насыщаться до 0,05 C (75 мА) как часть полного насыщения заряда. Затем батареи были разряжены при токе 1500 мА до 3,0 В на элемент, и цикл был повторен. Ожидаемая потеря емкости литий-ионных батарей была равномерной в течение 250 циклов, и батареи работали, как ожидалось.

Рис. 1: Падение мощности как часть цикла. Одиннадцать новых литий-ионных аккумуляторов были протестированы на анализаторе батарей Cadex C7400. Все блоки были загружены с 88–94% и снизились до 73–84% после 250 полных циклов разряда. Сумка на 1500 мАч вмещает

.

Управление температурным режимом батареи

Температурные эффекты

Пределы рабочих температур

Все батареи зависят от своего электрохимического процесса, будь то зарядка или разрядка, и мы знаем, что эти химические реакции в некоторой степени зависят от температуры.Номинальная производительность батареи обычно указывается для рабочих температур где-то в диапазоне от + 20 ° C до + 30 ° C, однако фактическая производительность может существенно отличаться от этого, если батарея эксплуатируется при более высоких или более низких температурах. См. Температурные характеристики для получения типичных графиков производительности.

Закон Аррениуса говорит нам, что скорость, с которой протекает химическая реакция, экспоненциально увеличивается с повышением температуры (см. Срок службы батареи).Это позволяет получать больше мгновенной энергии от батареи при более высоких температурах. В то же время более высокие температуры улучшают подвижность электронов или ионов, уменьшая внутренний импеданс ячейки и увеличивая ее емкость.

В верхней части шкалы высокие температуры могут также вызвать нежелательные или необратимые химические реакции и / или потерю электролита, что может вызвать необратимое повреждение или полный выход батареи из строя. Это, в свою очередь, устанавливает верхний предел рабочей температуры для аккумулятора.

В нижней части шкалы электролит может замерзнуть, что приведет к ограничению низкотемпературных характеристик. Но значительно выше точки замерзания электролита производительность батареи начинает ухудшаться, поскольку скорость химической реакции снижается. Даже если батарея может работать при температурах до -20 ° C или -30 ° C, производительность при 0 ° C и ниже может серьезно ухудшиться.

Обратите также внимание на то, что нижний рабочий предел температуры батареи может зависеть от ее состояния заряда.Например, в свинцово-кислотном аккумуляторе по мере разряда аккумулятора сернокислый электролит становится все более разбавленным водой, и его точка замерзания соответственно увеличивается.

Таким образом, аккумулятор должен находиться в ограниченном диапазоне рабочих температур, чтобы можно было оптимизировать как емкость заряда, так и срок службы. Поэтому для практической системы может потребоваться как нагрев, так и охлаждение, чтобы поддерживать ее не только в рабочих пределах, указанных производителем батареи, но и в более ограниченном диапазоне для достижения оптимальной производительности.

Управление температурой — это не только соблюдение этих ограничений. Батарея подвержена нескольким одновременным внутренним и внешним тепловым воздействиям, которые необходимо контролировать.

Источники тепла и водоотводы

Электрический нагрев (Джоулев нагрев)

При работе любой батареи выделяется тепло из-за потерь I ² R, поскольку ток течет через внутреннее сопротивление батареи, независимо от того, заряжается она или разряжается.Это также известно как Джоулев нагрев. В случае разряда общая энергия в системе фиксирована, а повышение температуры будет ограничено доступной энергией. Однако это по-прежнему может вызывать очень высокие локальные температуры даже в батареях с низким энергопотреблением. Во время зарядки такое автоматическое ограничение не применяется, поскольку нет ничего, что могло бы помешать пользователю продолжать накачивать электрическую энергию в аккумулятор после того, как он полностью зарядился. Это может быть очень рискованная ситуация.

Разработчики аккумуляторов стремятся поддерживать внутреннее сопротивление ячеек как можно более низким, чтобы минимизировать тепловые потери или тепловыделение внутри батареи, но даже с сопротивлением ячеек всего 1 миллиОм нагрев может быть значительным.См. Примеры в разделе «Влияние внутреннего импеданса».

Термохимический нагрев и охлаждение

Помимо джоулева нагрева, химические реакции, происходящие в ячейках, могут быть экзотермическими, добавляясь к выделяемому теплу, или могут быть эндотермическими, поглощая тепло в процессе химического воздействия. Поэтому перегрев с большей вероятностью будет проблемой с экзотермическими реакциями, в которых химическая реакция усиливает тепло, выделяемое током, а не с эндотермическими реакциями, когда химическое воздействие ему противодействует.Во вторичных батареях, поскольку химические реакции обратимы, химические вещества, которые являются экзотермическими во время зарядки, будут эндотермическими во время разряда и наоборот. Так что от проблемы никуда не деться. В большинстве ситуаций Джоулев нагрев будет превышать эффект эндотермического охлаждения, поэтому меры предосторожности все же необходимо принять.

Свинцово-кислотные батареи экзотермичны во время зарядки, а батареи VRLA склонны к тепловому разгоне (см. Ниже). NiMH-элементы также экзотермичны во время зарядки, и по мере приближения к полной зарядке температура элемента может резко повыситься.Следовательно, зарядные устройства для никель-металлгидридных элементов должны быть спроектированы так, чтобы определять это повышение температуры и отключать зарядное устройство, чтобы предотвратить повреждение элементов. Напротив, никелевые батареи с щелочными электролитами (NiCad) и литиевые батареи эндотермичны во время зарядки. Тем не менее, при зарядке этих аккумуляторов возможен тепловой выход из строя, если они подвержены перезарядке.

Термохимия литиевых элементов немного сложнее, в зависимости от степени внедрения ионов лития в кристаллическую решетку.Во время зарядки реакция сначала является эндотермической, а затем переходит в слегка экзотермическую в течение большей части цикла зарядки. Во время разряда реакция обратная, сначала экзотермическая, затем переходящая в слегка эндотермическую на протяжении большей части цикла разряда. Как и в случае с другими химическими реакциями, эффект джоулева нагрева больше, чем термохимический эффект, пока ячейки остаются в пределах своих проектных ограничений.

Внешнее тепловое воздействие

Тепловое состояние аккумулятора также зависит от окружающей среды.Если его температура выше температуры окружающей среды, он будет терять тепло за счет теплопроводности, конвекции и излучения. Если окружающая температура выше, аккумулятор будет нагреваться от окружающей среды. Когда температура окружающей среды очень высока, система терморегулирования должна очень усердно работать, чтобы поддерживать температуру под контролем. Отдельный элемент может очень хорошо работать при комнатной температуре сам по себе, но если он является частью аккумуляторной батареи, окруженной одинаковыми ячейками, все из которых выделяют тепло, даже если он несет ту же нагрузку, он может значительно превысить свои температурные пределы.

Температура — ускоритель

Конечным результатом термоэлектрических и термохимических эффектов, возможно, усиленных условиями окружающей среды, обычно является повышение температуры, и, как мы отметили выше, это вызывает экспоненциальное увеличение скорости протекания химической реакции. Мы также знаем, что при чрезмерном повышении температуры может произойти много неприятностей

• Активные химические вещества расширяются, вызывая набухание клетки
• Механическая деформация компонентов ячейки может привести к короткому замыканию или разрыву цепи
• Могут происходить необратимые химические реакции, вызывающие необратимое снижение количества активных химикатов и, следовательно, емкости элемента
• Продолжительная работа при высоких температурах может привести к растрескиванию пластиковых частей ячейки
• Повышение температуры вызывает ускорение химической реакции, повышение температуры еще больше и может привести к тепловому разгоне
• Газы могут выделяться
• Давление внутри ячейки
• Ячейка со временем может разорваться или взорваться
• Могут выделяться токсичные или легковоспламеняющиеся химические вещества
• Судебные иски последуют за

Тепловая мощность — конфликт

По иронии судьбы, поскольку инженеры по аккумуляторным батареям стремятся втиснуть все больше и больше энергии во все меньшие объемы, разработчику приложений становится все труднее получить ее снова.К сожалению, большая сила батарей, изготовленных по новой технологии, также является их самой слабой стороной.

Теплоемкость объекта определяет его способность поглощать тепло. Проще говоря, для заданного количества тепла, чем больше и тяжелее объект, тем меньше будет повышение температуры, вызванное теплом.

В течение многих лет свинцово-кислотные батареи были одними из немногих источников питания, доступных для приложений большой мощности.Из-за их большого размера и веса повышение температуры во время работы не было большой проблемой. Но в поисках меньших и легких батарей с большей мощностью и плотностью энергии неизбежным следствием является уменьшение тепловой емкости батареи. Это, в свою очередь, означает, что при данной выходной мощности повышение температуры будет выше.

(Это предполагает аналогичный внутренний импеданс и аналогичные термохимические свойства, что не обязательно так.В результате отвод тепла является серьезной инженерной проблемой для аккумуляторов с высокой плотностью энергии, используемых в мощных приложениях. Разработчики ячеек разработали инновационные методы строительства ячеек, чтобы отводить тепло от ячейки. Разработчики аккумуляторных блоков должны найти столь же инновационные решения, чтобы избавить аккумулятор от тепла.

Температурные характеристики аккумуляторных батарей EV и HEV

Подобные конфликты возникают с аккумуляторами электромобилей и сверхвысоких напряжений.Аккумулятор электромобиля большой, с хорошей способностью рассеивать тепло за счет конвекции и теплопроводности и подвержен небольшому повышению температуры из-за своей высокой теплоемкости. С другой стороны, батарея HEV с меньшим количеством ячеек, но каждая из которых имеет более высокий ток, должна выдерживать ту же мощность, что и батарея EV, менее чем на одну десятую размера. При более низкой теплоемкости и более низких характеристиках рассеивания тепла это означает, что аккумулятор HEV будет подвергаться гораздо более высокому повышению температуры.

Принимая во внимание необходимость поддерживать работу элементов в допустимом температурном диапазоне (см. Срок службы в разделе «Отказы литиевой батареи»), батарея электромобиля с большей вероятностью столкнется с проблемами, связанными с сохранением тепла на нижнем конце диапазона температур, в то время как аккумулятор HEV с большей вероятностью будет иметь проблемы с перегревом в условиях высоких температур, даже если они оба рассеивают одинаковое количество тепла.

В случае электромобиля при очень низких температурах окружающей среды самонагрев (нагрев I ² R) за счет протекания тока во время работы, скорее всего, будет недостаточным для повышения температуры до желаемых рабочих уровней из-за большого размера батареи и для повышения температуры могут потребоваться внешние нагреватели. Это может быть обеспечено за счет отвода части емкости батареи на обогрев. С другой стороны, такое же тепловыделение I ² R в аккумуляторной батарее HEV, работающей в высокотемпературной среде, может привести к тепловому разгону, и необходимо обеспечить принудительное охлаждение.

См. Также Технические характеристики EV, HEV и PHEV в разделе «Тяговые батареи»

.

Термический побег

Рабочая температура, достигаемая в аккумуляторе, является результатом повышения температуры окружающей среды за счет тепла, выделяемого аккумулятором. Если аккумулятор подвергается воздействию чрезмерных токов, возникает возможность теплового разгона, что приводит к катастрофическому разрушению аккумулятора.Это происходит, когда скорость выделения тепла внутри батареи превышает ее способность рассеивания тепла. Это может произойти при следующих условиях:

• Первоначально тепловые потери I ² R зарядного тока, протекающего через элемент, нагревают электролит, но сопротивление электролита уменьшается с температурой, так что это, в свою очередь, приведет к более высокому току, вызывающему еще более высокую температуру, усиливая реакция до состояния разгона.
• Во время зарядки зарядный ток вызывает экзотермическую химическую реакцию химических веществ в элементе, которая усиливает тепло, выделяемое зарядным током.
• Или во время отвода тепла, вызванного экзотермическим химическим действием, генерирующим ток, усиливает резистивный нагрев из-за протекания тока внутри элемента.
• Слишком высокая температура окружающей среды.
• Недостаточное охлаждение

Если не будут приняты какие-либо защитные меры, последствия теплового разгона могут привести к расплавлению элемента или повышению давления, что приведет к взрыву или пожару, в зависимости от химического состава и конструкции элемента. См. Более подробную информацию в разделе «Неисправности литиевых батарей».

Система терморегулирования должна держать все эти факторы под контролем.

Примечание

Температурный разгон может произойти во время зарядки свинцово-кислотных аккумуляторов с регулируемым клапаном, когда выделение газа запрещено, а рекомбинация способствует повышению температуры. Это не относится к залитым свинцово-кислотным аккумуляторам, поскольку электролит выкипает.

Регуляторы температуры

Отопление

Относительно легко справиться с низкотемпературными условиями эксплуатации.В простейшем случае в батарее обычно достаточно энергии для питания самонагревательных элементов, которые постепенно доводят батарею до более эффективной рабочей температуры, когда нагреватели могут быть отключены. В некоторых случаях достаточно, чтобы аккумулятор не перезаряжался, когда он не используется. В более сложных случаях, например, с высокотемпературными батареями, такими как батарея Zebra, работающая при температурах, значительно превышающих нормальные температуры окружающей среды, может потребоваться некоторый внешний обогрев, чтобы довести батарею до рабочей температуры при запуске, и может потребоваться специальная теплоизоляция для поддержания температура как можно дольше после выключения.

Охлаждение

Для маломощных батарей достаточно обычных схем защиты, чтобы поддерживать батарею в рекомендуемых пределах рабочих температур. Однако цепи большой мощности требуют особого внимания к управлению температурным режимом.

Проектные цели

• Защита от перегрева —
  В большинстве случаев это просто включает в себя мониторинг температуры и прерывание пути тока, если температура при достижении температурных пределов достигается с использованием обычных схем защиты.Хотя это предотвратит повреждение аккумулятора от перегрева, оно, тем не менее, может отключить аккумулятор до того, как будет достигнут предел допустимой нагрузки по току, что серьезно ограничит его производительность.
• Рассеивание избыточного тепла —
  Удаление тепла от батареи позволяет переносить более высокие токи до достижения температурных пределов. Тепло выходит из батареи за счет конвекции, теплопроводности и излучения, и задача разработчика блока состоит в том, чтобы максимизировать эти естественные потоки, поддерживая низкую температуру окружающей среды, обеспечивая прочный, хороший путь теплопроводности от батареи (используя металлические охлаждающие стержни или пластины между ячейки, если необходимо), максимально увеличивая площадь поверхности, обеспечивая хороший естественный поток воздуха через или вокруг блока и устанавливая его на проводящей поверхности.
• Равномерное распределение тепла —

Даже несмотря на то, что тепловая конструкция батареи может быть более чем достаточной для рассеивания общего тепла, выделяемого батареей, внутри аккумуляторной батареи все же могут быть локализованные горячие точки, которые могут превышать указанные температурные пределы. Это может быть проблемой для ячеек в середине многоячеечной упаковки, которая будет окружена теплыми или горячими ячейками по сравнению с внешними ячейками в упаковке, которые обращены к более прохладной среде.

Температурный градиент аккумулятора может серьезно повлиять на срок его службы. Закон Аррениуса указывает, что с увеличением температуры на каждые 10 ° C скорость химической реакции увеличивается примерно вдвое. Это создает несбалансированную нагрузку на элементы в батарее, а также усугубляет любой возрастной износ элементов. См. Также «Взаимодействие между ячейками и балансировка ячеек».

Разделение ячеек во избежание этой проблемы увеличивает объем упаковки.Для выявления потенциальных проблемных участков может потребоваться тепловидение.

Пассивное рассеяние можно еще больше улучшить, установив ячейки в блок из теплопроводящего материала, который действует как теплоотвод. Теплопередача от ячеек может быть максимальной, если для этой цели используется материал с фазовым переходом (PCM), поскольку он также поглощает скрытую теплоту фазового перехода при переходе из твердого в жидкое состояние. Находясь в жидком состоянии, конвекция также начинает действовать, увеличивая потенциал теплового потока и выравнивая температуру в аккумуляторном блоке.Для этого применения доступны высокопроводящие графитовые губчатые материалы, насыщенные воском, который поглощает дополнительное тепло, когда температура достигает точки плавления.

• Минимальная прибавка к весу —
  Для приложений с очень большой мощностью, таких как тяговые батареи, используемые в электромобилях и HEV, естественного охлаждения может быть недостаточно для поддержания безопасной рабочей температуры, и может потребоваться принудительное охлаждение. Это должно быть крайней мерой, поскольку это усложняет конструкцию батареи, увеличивает ее вес и потребляет энергию.Однако, если принудительное охлаждение неизбежно, первым выбором будет принудительное воздушное охлаждение с помощью вентилятора или вентиляторов. Это относительно просто и недорого, но теплоемкость теплоносителя, воздуха, который предназначен для отвода тепла, относительно низкая, что ограничивает его эффективность. В худшем случае может потребоваться жидкостное охлаждение.
  Для очень высоких скоростей охлаждения требуются рабочие жидкости с более высокой теплоемкостью. Вода обычно является первым выбором, потому что она недорогая, но можно использовать и другие жидкости, такие как этиленгликоль (антифриз), которые имеют лучшую теплоемкость.Вес хладагента, насосы для его циркуляции, рубашки охлаждения вокруг ячеек, трубопроводы и коллекторы для переноса и распределения хладагента, а также радиатор или теплообменник для его охлаждения — все это значительно увеличивает общий вес, сложность и стоимость. батареи. Эти штрафы вполне могут перевесить выгоды, которые, как ожидается, будут достигнуты за счет использования химического состава батарей с высокой плотностью энергии.

Рекуперация тепла

В некоторых приложениях, например в электромобилях, как указано выше, есть возможность использовать отработанное тепло для обогрева салона, и большинство автомобильных систем включают в себя некоторую форму интеграции управления температурным режимом аккумуляторной батареи с системами управления климатом транспортного средства.Однако это полезно только в холодную погоду. В жарком климате высокая температура окружающей среды ложится дополнительным бременем на управление температурным режимом батареи.

,

% PDF-1.7 % 2461 0 объект > endobj Xref 2461 104 0000000016 00000 н. 0000004031 00000 н. 0000004416 00000 н. 0000004462 00000 н. 0000004507 00000 н. 0000004593 00000 н. 0000004946 00000 н. 0000005499 00000 н. 0000005614 00000 п. 0000005871 00000 н. 0000006474 00000 н. 0000007625 00000 н. 0000008323 00000 п. 0000008574 00000 н. 0000009206 00000 н. 0000020803 00000 п. 0000051228 00000 п. 0000088673 00000 п. 0000092589 00000 п. 0000104068 00000 н. 0000145124 00000 н. 0000145175 00000 н. 0000145250 00000 н. 0000145470 00000 н. 0000145585 00000 п. 0000145630 00000 н. 0000145732 00000 н. 0000145777 00000 н. 0000145879 00000 н. 0000145924 00000 н. 0000146156 00000 н. 0000146201 00000 н. 0000146459 00000 п. 0000146504 00000 н. 0000146688 00000 н. 0000146733 00000 н. 0000146835 00000 н. 0000146880 00000 н. 0000147122 00000 н. 0000147167 00000 н. 0000147331 00000 н. 0000147376 00000 н. 0000147570 00000 н. 0000147615 00000 н. 0000147859 00000 н. 0000147904 00000 н. 0000148164 00000 н. 0000148209 00000 н. 0000148343 00000 п. 0000148388 00000 п. 0000148632 00000 н. 0000148677 00000 н. 0000148945 00000 н. 0000148990 00000 н. 0000149308 00000 н. 0000149352 00000 н. 0000149518 00000 п. 0000149562 00000 н. 0000149664 00000 н. 0000149708 00000 н. 0000149876 00000 н. 0000149920 00000 н. 0000150064 00000 н. 0000150108 00000 н. 0000150270 00000 н. 0000150314 00000 н. 0000150452 00000 н. 0000150496 00000 н. 0000150676 00000 н. 0000150720 00000 н. 0000150892 00000 н. 0000150936 00000 н. 0000151038 00000 н. 0000151082 00000 н. 0000151232 00000 н. 0000151276 00000 н. 0000151428 00000 н. 0000151472 00000 н. 0000151670 00000 н. 0000151714 00000 н. 0000151868 00000 н. 0000151912 00000 н. 0000152124 00000 н. 0000152168 00000 н. 0000152382 00000 н. 0000152426 00000 н. 0000152616 00000 н. 0000152660 00000 н. 0000152762 00000 н. 0000152806 00000 н. 0000152998 00000 н. 0000153042 00000 н. 0000153320 00000 н. 0000153364 00000 н. 0000153530 00000 н. 0000153574 00000 н. 0000153790 00000 н. 0000153833 00000 н. 0000154007 00000 н. 0000154050 00000 н. 0000154152 00000 н. 0000154195 00000 н. 0000003801 00000 п. 0000002429 00000 н. прицеп ] / Назад 1794734 / XRefStm 3801 >> startxref 0 %% EOF 2564 0 объект > поток ч ޴ UkLSg ~ ϡ-RJiKABeb) 鈲 @.Ba! H: r [7BPȲpY9ӎmn3 [u`? L,; = ev; {y

.

Как нагрев и нагрузка влияют на срок службы батареи

Узнайте о температуре и о том, как старт-стоп сокращает срок службы стартерной батареи.

Тепло убивает все батареи, но не всегда удается избежать высоких температур. Это случай с аккумулятором внутри ноутбука, стартерным аккумулятором под капотом автомобиля и стационарными аккумуляторами в жестяном укрытии под палящим солнцем. Как правило, каждое повышение температуры на 8 ° C (15 ° F) сокращает срок службы герметичной свинцово-кислотной батареи вдвое.Это означает, что аккумулятор VRLA для стационарных применений, рассчитанный на 10 лет при 25 ° C (77 ° F), будет работать только 5 лет при постоянном воздействии 33 ° C (92 ° F) и 30 месяцев при хранении в постоянной пустыне. температура 41 ° C (106 ° F). Если аккумулятор поврежден из-за нагрева, его емкость не может быть восстановлена.

Согласно исследованию режима отказа BCI 2010 года, стартерные батареи стали более термостойкими. В исследовании 2000 года повышение температуры на 7 ° C (12 ° F) повлияло на срок службы батареи примерно на один год; в 2010 г. допуск к жаре был увеличен до 12 ° C (22 ° F).Другие статистические данные показывают, что в 1962 году стартерная батарея прослужила 34 месяца; технические усовершенствования увеличили продолжительность жизни в 2000 году до 41 месяца. В 2010 году BCI сообщила, что средний возраст стартерных батарей составляет 55 месяцев, при этом более холодный Север — 59 месяцев, а более теплый Юг — 47 месяцев. Из разговорных свидетельств 2015 года выяснилось, что батарея, хранившаяся в багажнике автомобиля, прослужила на год дольше, чем в моторном отсеке.

Срок службы батареи также зависит от активности, и срок службы сокращается, если батарея подвергается нагрузке из-за частой разрядки.Проворачивание двигателя несколько раз в день вызывает небольшую нагрузку на стартерную батарею, но это меняет режим старт-стоп микрогибрида. Микрогибрид выключает двигатель внутреннего сгорания (ДВС) на красный свет светофора и перезапускает его, когда движение возобновляется, в результате чего происходит около 2000 микроциклов в год. Данные, полученные от производителей автомобилей, показывают снижение мощности примерно до 60 процентов после 2 лет использования. Для увеличения срока службы автопроизводители используют специальные системы AGM и другие системы. (См. BU-211: Альтернативные аккумуляторные системы.)

На рисунке 1 показано падение емкости со 100 процентов до примерно 50 процентов после того, как батарея была подвергнута 700 микроциклам. Испытание на моделирование старт-стоп было проведено в лабораториях Cadex. CCA остается высоким и показывает снижение только примерно после 2000 циклов.

Рис. 1: Падение емкости стартерной батареи в конфигурации «старт-стоп». Емкость падает примерно до 50 процентов после 2 лет использования.Аккумулятор AGM более прочный. Предоставлено Cadex, 2010 г.

Метод испытаний:

Аккумулятор был полностью заряжен, а затем разряжен до 70%, чтобы напоминать SoC микрогибрида в реальной жизни. Затем аккумулятор разряжен при 25 А в течение 40 секунд для имитации выключенного двигателя при включенных фарах. Чтобы смоделировать запуск двигателя и движение, аккумулятор на короткое время разряжался до 400 А, а затем снова заряжался.CCA был взят с помощью Spectro CA-12.

При последовательном соединении напряжение каждой ячейки должно быть одинаковым, и это особенно важно в больших стационарных аккумуляторных системах. Со временем отдельные элементы выходят из строя, но применение выравнивающего заряда каждые 6 месяцев должно вернуть элементы к аналогичному уровню напряжения. (См. BU-404: Уравнивающий заряд). Что делает эту услугу настолько сложной, так это предоставление правильного средства правовой защиты для каждой ячейки. В то время как выравнивание будет стимулировать нуждающиеся клетки, здоровая клетка подвергнется стрессу, если выравнивающий заряд применяется неосторожно.Гелевые и AGM аккумуляторы менее подвержены перезарядке, чем залитые батареи, и применяются другие условия выравнивания.

Залитые свинцово-кислотные аккумуляторы — одна из самых надежных систем и хорошо подходят для жаркого климата. При хорошем обслуживании эти батареи служат до 20 лет. К недостаткам можно отнести необходимость полива и хорошей вентиляции.

Когда в 1980-х годах была представлена ​​VRLA, производители заявляли, что ожидаемый срок службы аналогичен затопленным системам, и телекоммуникационная отрасль была склонна перейти на эти необслуживаемые батареи.К середине 1990-х стало очевидно, что жизнь VRLA не дожила до затопленного типа; типичный срок службы VRLA составляет 5–10 лет, что составляет менее половины от затопленного эквивалента. Кроме того, было замечено, что воздействие на аккумуляторы VRLA температур выше 40 ° C (104 ° F) может вызвать тепловой пробой из-за высыхания.

Отказ автомобильных аккумуляторов в Северной Америке

Исследование режимов отказа в 2005 году было проведено Douglas, East Penn., Exide Technologies и Johnson Controls.Образец аккумуляторного пула включал 2681 батарею, испытанную в период с 2003 по 2004 год. Основные моменты включают:

• Срок службы батареи в среднем составил 50 месяцев. Это улучшение по сравнению с предыдущими годами, когда было всего 41 месяц (2000 г.) и 34 месяца (1962 г.). Улучшенные материалы продлевают срок службы батареи.
• Северные и южные районы Северной Америки имеют разную продолжительность жизни. Аккумуляторы в более теплом климате умирают раньше, чем в более прохладных регионах. См. Рисунок 2.
• Короткое замыкание ячеек и сбои в сети являются основными причинами отказов батарей в этом исследовании.

.
