Батареи отопления монтаж – Установка радиаторов отопления своими руками

• автономная она или центральная;
• каково рабочее давление в тепловой сети;
• превышение испытательного давления над рабочим;
• является ли она однотрубной или двухтрубной;
• соответствие температуры теплоносителя нормативным показателям и т. д.

Узнав эти характеристики, можно осознанно подойти к выбору вида отопительных приборов, которые лучше всего подойдут для данной квартиры.

Перед установкой и монтажом батарей отопления независимо от их типа нельзя забывать, что в городских сетях наивысшая температура воды, исполненных в однотрубном варианте, может достигать 105 оС.

Рабочее давление в многоэтажных зданиях может составить 10 кг/см2, нередко сопровождаемых гидравлическими ударами в момент пуска насосных устройств, а качество теплоносителя (в первую очередь, по температуре, а также по химическому составу) не всегда соответствует официальным нормативам, зафиксированным в соответствующих директивных документах.

По этим причинам многоэтажные здания необходимо оборудовать биметаллическими радиаторами или радиаторами, которые выдерживают рабочее давление не меньше, чем 16 кг/см 2. Из вышесказанного видно: установка радиаторов отопления своими руками будет особенно нелегка в городской квартире.

Общие правила монтажа отопительных приборов

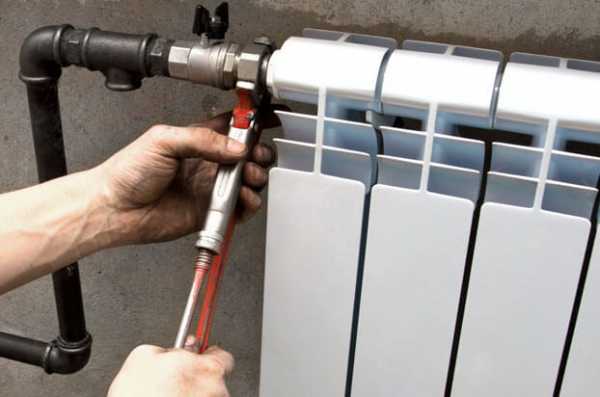

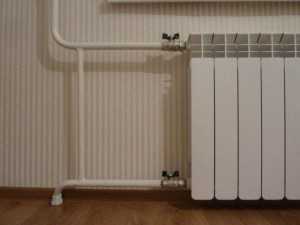

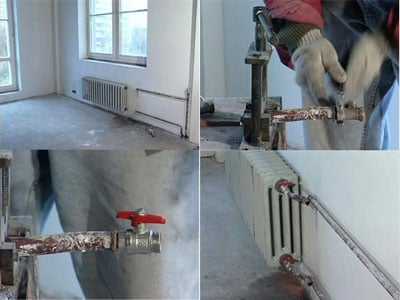

процесс монтажа радиатора

Трубы могут подсоединяться к батареям внизу, с одного бока или подходить с одной стороны и отходить – с другой. Если подход односторонний, нельзя устанавливать батареи с чересчур большим количеством секций. Это приведет к их неэффективному использованию.

В принудительно-циркуляционных схемах отопления, если число звеньев в тепловом приборе будет больше 24 единиц, а в системах с гравитационной циркуляцией — более 12 штук, необходимо пользоваться разносторонней  схемой подсоединения отопительных приборов. Иначе их эффективность  может резко снизиться.

Также надо помнить, что от способа подключения и степени нагрева воды  мощность батарей по теплу может быть заметно ниже, чем та, что указана заводом-изготовителем. Значит, тепловой расчет или выбор приборов тепла необходимо производить с учетом данного снижения мощности.

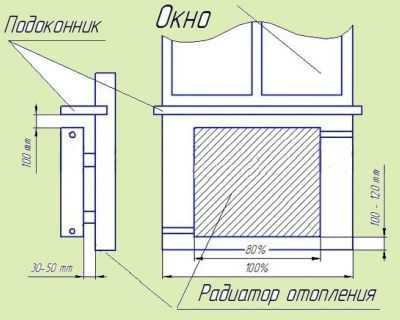

Чтобы получить максимальную теплоотдачу, установку батарей нужно проводить с обеспечением следующих минимальных расстояний от конструкций обогреваемого помещения:

• от пола 10-12 сантиметров;
• от стены до тыльной плоскости прибора 2-5 см;
• от верха углубления  или подоконной доски 10 см.

На всех радиаторах обязательно должны устанавливаться краны Маевского для выпуска, скапливающегося в них, воздуха, опционально — решетки на радиаторы отопления. В течение отопительного сезона следует периодически удалять из радиаторов воздух, особенно это необходимо часто делать в его начале.

Радиаторы отопления монтируются в следующей последовательности:

1. размечаются как можно точнее точки, где будут устанавливаться  кронштейны;
2. кронштейны надежно закрепляются в стенах;
3. устанавливается на радиаторы запорно-регулирующая арматура, в т. ч. кран Маевского;
4. навешиваются радиаторы на кронштейны с соблюдением горизонтали по всему помещению;
5. подсоединяются отопительные приборы к трубам системы отопления.

Самостоятельная установка алюминиевых батарей

Монтаж алюминиевых радиаторов отопления помимо прочих характеристик системы отопления связан еще и с показателем кислотности теплоносителя, который должен быть равен рН=7-8.

У алюминиевых радиаторов красивый внешний вид, повышенная теплопроводность (в 3,3 раза превосходят чугун и в 2,9 раза – сталь), низкая масса (одна порожняя секция весит 1 кг), что существенно облегчает их монтаж.

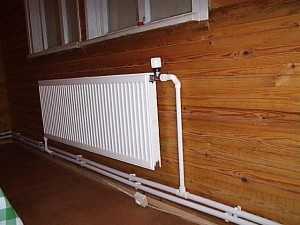

установленная алюминевая батарея

От длины алюминиевых радиаторов зависит их тепловая мощность, а поскольку батареи набираются из отдельных элементов, можно очень точно составить нужные для отопления данного помещения батареи по теплоотдаче.

Чтобы подключить алюминиевые радиаторы к отопительной системе, нужен  минимальный монтажный комплект, состоящий из 2- 4 кронштейнов, крана Маевского, переходников разных размеров (0,5 или 0,75 дюйма) и направлений резьбы (левой или правой) и заглушек.

Алюминиевые секционные радиаторы в практическом плане можно разделить на два вида: «европейский», рассчитанный на постоянное давление до 6 атмосфер. Они подойдут для коттеджей и домов, где имеется автономная система отопления, и «усиленный», рабочее давление которых не меньше 12 кг/см2 (для центрального отопления).

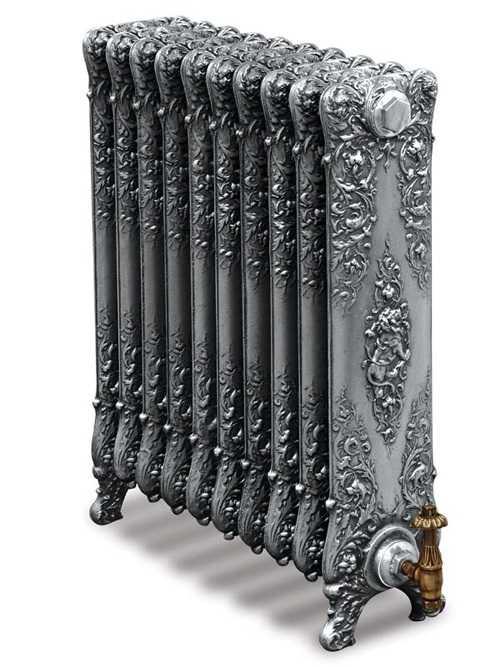

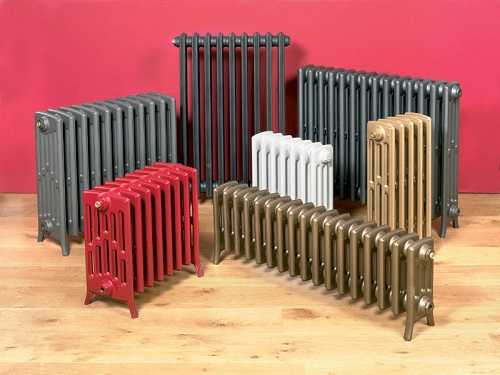

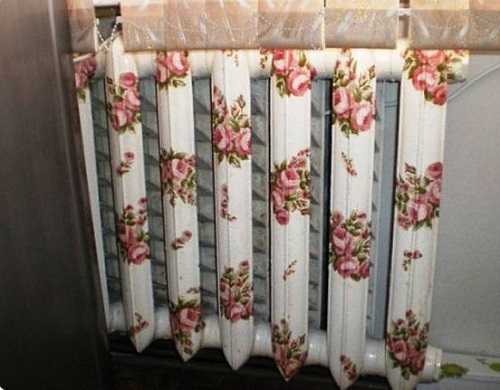

Как устанавливаются чугунные батареи

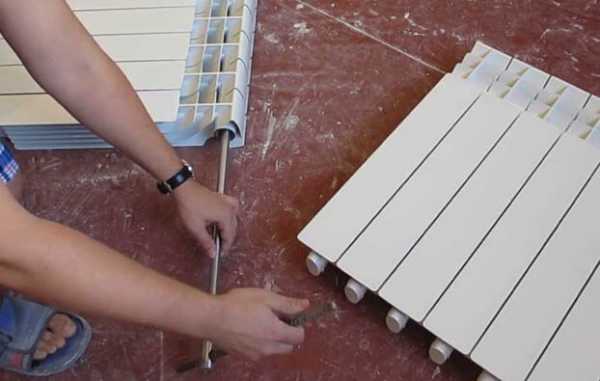

Для чугунных радиаторов требуется протяжка межсекционных соединений, грунтовка и дополнительная покраска. Именно с этих работ и начинается монтаж чугунных радиаторов отопления.

Выполняется также группировка секций для обеспечения требуемой теплоотдачи батареи в зависимости от площади обогреваемого помещения и реальной температуры теплоносителя.

Чаще всего чугунные радиаторы устанавливаются под окнами в соответствии со следующими требованиями:

• ребра радиатора должны быть строго вертикальными;
• центр отопительного прибора должен быть совмещен с центром  оконного проема;
• батареи отопления одного помещения следует располагать по одной горизонтали и т. д.

Перед навеской радиаторов рекомендуется произвести разметку отверстий для кронштейнов по специально изготовленному шаблону. Размер гнезд должен позволять свободно вставлять кронштейны на глубину не менее 12 сантиметров и надежно замуровывать их цементным раствором.

Конечно, правила установки радиаторов отопления, упомянутые в этом материале, имеют продолжение и зависят от множества не затронутых  здесь обстоятельств. Все больше эти работы помимо технического и организационного аспектов, приобретают и правовую коллизию.

Видео урок по подробной поэтапной установке радиаторов отопления:

karkasnik.su

Монтаж радиаторов отопления — последовательность и условия качественного проведения процесса

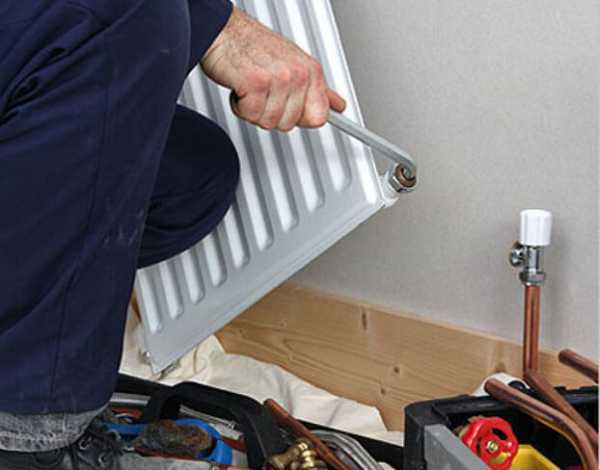

Установка радиатора

Все когда-то сталкиваются с необходимостью установки новой батареи из-за того, что прохудилась или перестала устраивать старая. Делают это в процессе строительства или капитального ремонта собственного дома. В этом случае следует иметь в виду, что профессиональный монтаж радиаторов отопления является гарантией безупречной и длительной работы как самого прибора, так и всей отопительной системы здания. Ответственность за качество и последствия несет специалист-исполнитель, а при самостоятельной замене, соответственно – хозяин жилья и установленной новой батареи.

Основные требования к успешной установке отопительных приборов

Понятно, что отказ от услуг квалифицированных сантехников в таком деле, как монтаж батарей, возникает «не от хорошей жизни». Кому-то жаль денег, которых и так нет. А часть хозяев, наслушавшись историй о недобросовестных наемных мастерах, вполне обоснованно считает — лучше, чем я сам, себе никто не сделает.

В действительности самостоятельно выполнить эту работу без навыков и спецтехники  возможно, если этому не препятствуют сами радиаторы. К примеру, для монтажа алюминиевых приборов отопления специальное оборудование не понадобится. В отличие от них, тяжеловесные чугунные агрегаты просто невозможно установить без определенной сноровки и сварочного аппарата.

Монтаж радиатора отопления своими руками предполагает умение читать инструкции и схемы. Пренебрежение рекомендациями изготовителей теплотехники, установленными нормами и правилами ее монтажа, советами опытных мастеров и техникой безопасности, как правило, имеет пагубные последствия.

Нормы СНиП для монтажа батарей

Общие правила монтажа отопительных приборов по СНиП:

• Крепить радиаторы нужно таким образом, чтобы вертикальная ось, проходящая через центр окна, совпадала с центром батареи — при максимальном отклонении не более 2 см.
• Длина батареи должна составлять 75% ширины окна.
• Расстояние между установленным радиатором и полом должно быть не менее 60 мм, до подоконника — не меньше 50 мм, до стены — минимум 25 мм.
• В некоторых случаях перед монтажом отопительного прибора поверхность стены требуется покрыть теплоотражающим материалом.

Соблюдение этих норм позволит получить оптимальный теплообмен между радиатором и воздухом помещения.

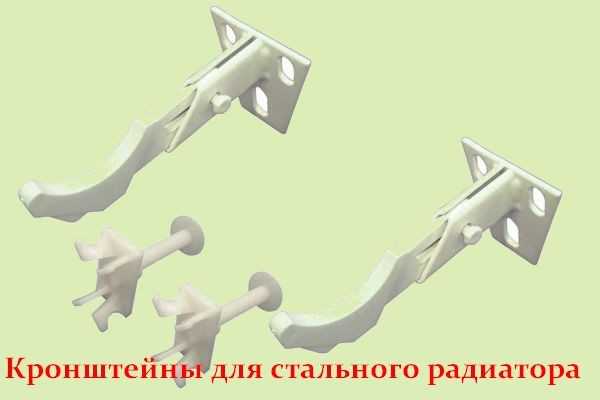

Для монтажа отопительных батарей требуется крепеж, соответствующий их материалу. Например, для установки чугунных (самых массивных) радиаторов необходимы кронштейны достаточной толщины и длины, позволяющей отрегулировать расстояние до стены. Когда крепление чугунного изделия осуществляется к основе, выполненной из гипсокартона или дерева, то используют специальную подставку.

Установку алюминиевых приборов производят на кронштейны определенной длины. Так как эти батареи более легкие, каких-либо особых усилий и приспособлений для их монтажа не требуется.

Время проведения работ

Установка автономного отопления

Каждый хозяин в своем доме, как говорится, «сам себе режиссер». Любые манипуляции с отоплением, включая установку и замену радиаторов, можно делать, когда заблагорассудится. Надо только не забыть перед этим слить воду из системы.

Другое дело  — многоквартирный дом, да еще с централизованным теплоснабжением. Если монтаж проводится в предназначенное для этого время, то есть в период между отопительными сезонами, то и в этом случае работники ЖЭКа должны быть поставлены в известность. На время работ они произведут сброс из вашего стояка теплоносителя, который может находиться в системе в целях ее меньшего разрушения коррозией.

Другой вопрос — можно ли менять батареи в отопительный сезон, когда на улице зима? Это уже в меньшей мере будет зависеть от желаний на то хозяина жилплощади. Конечно, если произошла аварийная ситуация, когда радиатор потек или, что еще хуже, превратился в настоящий квартирный гейзер, то работники ЖЭКа просто обязаны будут принять необходимые меры — перекрыть аварийный стояк и слить из него воду.

Когда замена будет связана с неудовлетворенностью работой радиатора или с плановым зимним капитальным ремонтом квартиры, то тут все несколько сложнее, но все-таки возможно. Желательно выбрать период, когда температура на улице будет не ниже 15°С, и обратиться в ЖЭК с просьбой отключить отопление нужного стояка. Как правило, работники ЖЭКа в этом не отказывают, тем более что на сегодняшний день распространена практика отключения на платной основе. Потребуется также согласие соседей по стояку сверху и снизу.

Обратите внимание! Менять радиаторы в зимнее время даже предпочтительнее, так как наличие давления в системе даст возможность сразу проверить качество выполненных работ. Оптимальным будет обращение к услугам сантехников, обслуживающих ЖЭК. Следует оговорить в деталях качество выполняемых работ. Лучше менять сразу все отопительные приборы в квартире — это обойдется значительно дешевле, чем по отдельности каждый радиатор.

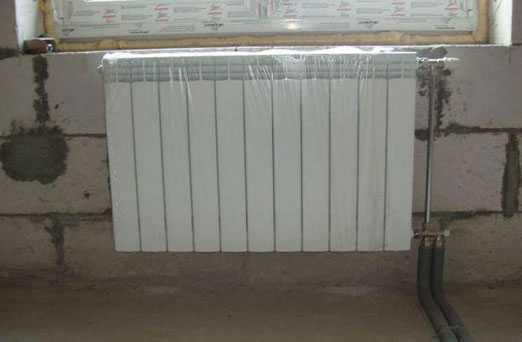

Установка радиатора

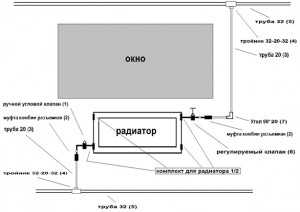

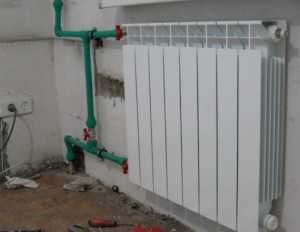

Схема монтажа радиатора отопления на полипропиленовых трубах

Обычно радиаторы располагают под окнами и гораздо реже на стене — к примеру, около входной двери в прихожей. Трубы к отопительным приборам подводятся снизу, сбоку или по обеим сторонам. Во время установки батарей с односторонним подсоединением труб не следует стремиться к чрезмерному наращиванию количества секций. В системах с естественной циркуляцией теплоносителя рекомендуется максимум 12 секций, а с искусственной — не более 24. В многоквартирных домах самовольное изменение конфигурации существующей отопительной системы вообще карается законом, так как может привести к разбалансировке отопления всего дома и даже к созданию аварийных ситуаций.

Для возможности регулирования температуры в помещении и потребления тепловой энергии в автоматическом или ручном режиме устанавливают терморегулирующую арматуру. А на случай проведения техобслуживания или аварий — запорную арматуру, что позволит при необходимости отключить батарею от отопительной системы.

На радиаторе обязательно монтируют кран Маевского, который позволит удалять воздух из батареи и отопительной системы. Это требуется делать в самом начале подачи тепла и по мере необходимости на протяжении отопительного сезона.

Шаблон для выверки монтажа кронштейнов под радиаторы отопления

Последовательность установки радиатора такова:

• Нужно провести разметку для креплений и смонтировать их на стене.
• Установить на отопительном приборе кран Маевского, запорно-регулирующую арматуру, а при необходимости — заглушку.
• По уровню зафиксировать радиатор на креплениях.
• Подсоединить батарею к трубам отопительной системы.

В своем доме по окончании установки требуется провести пробный пуск. Он позволит проверить работоспособность и безаварийность вновь установленных или замененных радиаторов. Это поможет избежать аврала, когда наступит зима, и за окном полетят «белые мухи» — изъяны проведенных работ лучше обнаружить и устранить сразу.

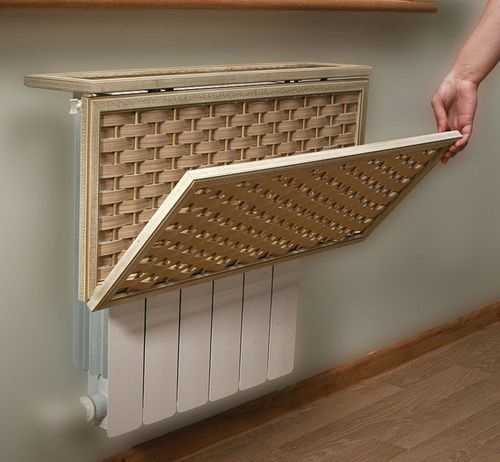

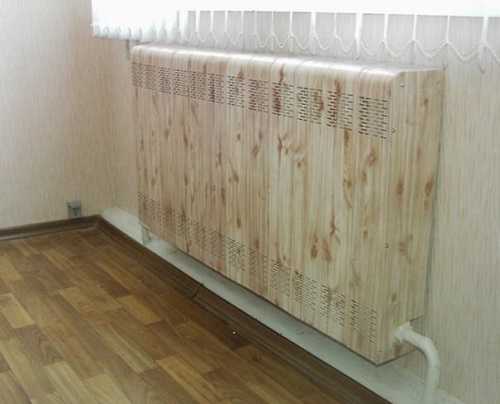

Обратите внимание! Чтобы не ухудшать теплоотдачу от радиаторов и не нарушать правильность работы термоклапанов, не рекомендуется закрывать отопительные приборы декоративными решетками, заставлять их мебелью, завешивать тяжелыми длинными шторами.

Заключение

Монтаж радиаторов отопления лучше поручить квалифицированным специалистам. Это позволит избежать таких сюрпризов, как недостаточная производительность батареи или прорыв подающей трубы. Самостоятельное проведение подобных работ потребует некоторых навыков обращения с инструментом, безоговорочного соблюдения существующих норм и правил по установке отопительных приборов, а также следования инструкциям и рекомендациям производителя конкретного радиатора.

Комментарии и отзывы к материалу

gidotopleniya.ru

установка батареи и монтаж своими руками

Для того чтобы взяться за самостоятельный монтаж (замену) отопительных приборов, необходимо тщательно изучить способы и правила подключения, произвести точные замеры и расчёты, приобрести нужный инструмент.

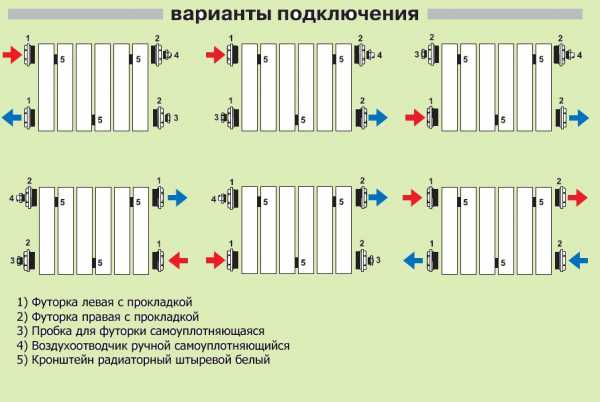

Виды подключения к отопительной системе

Существующие способы подключения:

• Боковое одностороннее подключение. Это наиболее распространённый тип подключения, в котором подводящая труба присоединяется к верхнему патрубку, отводящая стыкуется с нижним. При таком способе подключения обеспечивается наибольшая мощность. Если горячая вода подаётся снизу, то есть через нижний патрубок, показатели теплоотдачи снижаются на 5-7%. При использовании одностороннего подключения для многосекционных батарей отопления существует вероятность того, что последние секции будут плохо нагреваться, либо вообще останутся холодными. Исправить ситуацию поможет дополнительный монтаж удлинителя водного протока.
• Нижнее подключение используется в том случае, когда трубы отопительной системы спрятаны под плинтус или в пол. Это самый подходящий способ подключения с точки зрения эстетики. Вход и выход (подача и обратка) расположены снизу и вертикально направлены в пол.
• Диагональное подключение применяется в основном при установке многосекционных радиаторов. При таком способе подводящая труба присоединяется к верхнему патрубку, а обратка — к нижнему, с противоположной стороны батареи.
• Последовательное подключение. Нагретая вода под действием давления циркулирует внутри отопительной системы. Такой тип подключения имеет недостаток — при замене батареи, её ремонте или возникновении аварийной ситуации, отключать придётся всю систему полностью, что не совсем удобно, особенно зимой.
• Параллельное подключение. Монтаж радиаторов (чугунных, биметаллических, алюминиевых) при таком подключении, предусматривает разводку, при которой нагретая вода поступает через трубу, встроенную в отопительную систему. Подобным образом осуществляется и отвод. Краны, установленные на входе и выходе обеспечивают возможность замены радиатора, не отключая при этом всю магистраль отопления в целом. Недостатком такого способа подключения является то, что при низком давлении в системе, батареи плохо прогреваются.

Правила монтажа радиаторов, расчёты

В целях обеспечения оптимального теплообмена и движения нагретого воздуха необходимо соблюдать установленные расстояния, а именно:

• расстояние от подоконника до верхней решётки радиатора должно быть не менее 5-10 см;
• зазор между полом и нижней границей радиатора — 8-12 см;
• промежуток между стеной и батареей отопления — от 2 до 5 см.

Установка отражающей теплоизоляции предполагает приобретение дополнительных крюков-фиксаторов, так как стандартные крепления, идущие в комплекте, могут оказаться слишком короткими.

Расчёт количества секций

Общая исходная информация для расчёта предоставляется при покупке радиаторов отопления. Но в каждом конкретном случае эти данные могут меняться. Это зависит от многих факторов: тип постройки (деревянный дом, кирпичный загородный коттедж, панельная многоэтажка и т. д), климатические условия региона, степень теплозащиты помещения и пр. Поэтому подсчёт секций лучше производить индивидуально, исходя из конкретных условий и технических характеристик батареи. Можно воспользоваться таким правилом: при стандартной высоте потолочного покрытия 2,7 м — 1 секция*2 кв. м.

Установка радиаторов отопления

Количество и перечень необходимых для установки радиаторов отопления деталей устанавливается в зависимости от конструктивных особенностей отопительной системы.

Например, при однотрубном отоплении потребуется монтаж байпаса, обеспечивающего бесперебойную работу системы даже в случае возникновения неполадок в одном из её элементов. Количество необходимых деталей также определяется типом радиатора и видом подключения. Уголки, ниппели, муфты и переходники подбираются также согласно схеме. Помимо этого, для установки радиатора отопления своими руками потребуются запорные вентили. При самостоятельном монтаже не стоит приобретать шаровые краны, установка которых требует специальных знаний, умений и может осуществляться только профессионалами.

Для того чтобы подключить батареи к системе, потребуются специальные сгоны, соответствующие размерам батареи и труб по резьбе. На сгоны накручивается втулка, которая после скручивания вставляется в радиатор.

При покупке чугунных радиаторов отопления, следует обратить внимание на кронштейны и проверить их соответствие материалу стены, на которую они будут крепиться. Объясняется это тем, чугунные приборы намного тяжелее алюминиевых, устанавливать которые можно на любое покрытие. В комплектацию также входит кран Маевского, предназначенный для удаления воздуха в системе.

Расчёт месторасположения отопительного прибора

Установка радиатора отопления производится таким образом, чтобы его центральная ось совпадала с осью, идущей через центр оконного проёма, плюс-минус 2 см. Монтаж батареи своими руками предусматривает соблюдение нескольких обязательных правил:

• элементы подводки к батареям отопления размещаются таким образом, чтобы уклон был 0,005-0,01, то есть 1 м. трубы устанавливается с наклоном как минимум в 0,5 см;
• расстояние от радиатора до пола должно быть не менее 7-10 см;
• расстояние от верхней части радиатора до подоконника — 5-10 см;
• от батареи до стены — 4-5 см.

Обязательно нужно соблюдать вертикальные и горизонтальные направления. Для увеличения производительности радиатора, рекомендуется ставить специальный теплоотражающий щит (например, из фольги) или покрыть стены составом, имеющим похожие характеристики.

Разметка радиаторов с кронштейнами

Разметка производится с учётом следующих правил:

• устанавливаются точки монтажа кронштейнов, с учётом вышеуказанных требований;
• сверлятся отверстия, в которые затем вставляются дюбели;
• монтируются сами крепления.

Батарея, навешенная на опоры, тщательно проверяется уровнем по горизонтали и вертикали.

При установке однотрубного контура подключается байпас с вентилем.

Для двухтрубного — используется сгон, также оборудованный вентилем. С помощью сгонов, имеющих резьбу, радиатор присоединяется к системе отопления.

Для герметизации стыков применяется пакля или сантехнический лён. Для большей надёжности, соединение рекомендуется обработать каким-нибудь герметиком.

Осталось подключить батарею к отопительной системе. Делается это при помощи соединительных втулок и сгонов.

Осуществляя монтаж отопительного прибора, следует помнить, что упаковочную плёнку не следует снимать с радиатора вплоть до окончания монтажа.

После монтажа радиатора отопления, производится опрессовка, которую лучше поручить специалисту, обладающему знаниями, опытом и специальным оборудованием.

Из всего вышесказанного можно сделать вывод, что установка батареи отопления своими руками не относится к разряду работ повышенной сложности и вполне может быть осуществлена непрофессионалом.

kotel.guru

делаем сами, детали на фото и видео

1. Способы монтажа алюминиевых радиаторов отопления
2. Установка алюминиевых радиаторов
3. Полезные рекомендации от специалистов
4. Нюансы монтажа алюминиевых радиаторов

Алюминиевые радиаторы, по мнению специалистов, на сегодня зарекомендовали себя как эффективные и универсальные теплоснабжающие приборы. Их основное преимущество заключается в наилучшем соотношении между их стоимостью и теплоотдачей. Современные алюминиевые радиаторы позволяют эффективно их использовать в имеющихся условиях теплоснабжения, главное — правильно выполнить монтаж алюминиевых радиаторов отопления.

Способы монтажа алюминиевых радиаторов отопления

Для выполнения работы по установке алюминиевых батарей потребуются определенные инструменты:

• строительный уровень;
• рулетка и карандаш;
• пассатижи;
• разводные ключи;
• ключ радиаторный для ниппеля.

Установка алюминиевых радиаторов

Самые известные производители современных батарей из алюминия обычно предоставляют гарантию на свою продукцию на срок около 10 лет. Нередко обязательства подкрепляются страховкой. Поскольку монтаж алюминиевых радиаторов отопления можно выполнить самостоятельно, приглашать специалистов не обязательно и соответственно можно неплохо сэкономить.

Установка отопительных приборов из алюминия допускается в одно- и двухтрубной схеме разводки теплоснабжения с трубопроводами, расположенными и горизонтально, и вертикально, которые соединяют отдельные батареи в единую конструкцию.

Алюминиевые радиаторы используют в системе, по которой теплоноситель движется с естественной или принудительной циркуляцией.

На современном рынке потребителям предлагают 2 вида секционных батарей из алюминия:

• усиленный радиатор (наиболее популярен) способен выдержать рабочее давление, превышающее 16 атмосфер. Такие приборы предназначены для обустройства теплоснабжения в центральных тепловых сетях высотных зданий. Процесс их установки несложен. Усиленные радиаторы практически никогда не используют в автономных системах отопления в частных домовладениях, поскольку это нецелесообразно – стоимость данных приборов очень высока;
• стандартные изделия или оборудование по европейскому типу идеально подходят для создания отопительной конструкции в собственных домах и загородных коттеджах. Максимальное рабочее давление для этих приборов не превышает 6 атмосфер, а их монтаж настолько прост, что его можно без проблем выполнить своими руками, не привлекая специалистов (прочитайте: «Правильный монтаж радиатора отопления своими руками»).

Монтаж алюминиевых радиаторов отопления усиленного вида осуществляется на стойках около стен дома или непосредственно под окном. Подключение трубопроводов делают либо с одной стороны приборов, либо по обе стороны. Когда выбран односторонний вариант, сильно наращивать батарею профессионалы не рекомендуют. Если по системе теплоноситель передвигается с применением циркуляционного насоса, то потребуется примерно 24 секции, если отопительная конструкция гравитационная, тогда необходимо 12 секций.

Монтаж радиаторов отопления из алюминия осуществлять следует с применением разносторонней схемы подсоединения приборов. Порядок расположения и подключения батарей существенно влияет на эффективность теплоотдачи оборудования.

Иногда может возникнуть ситуация, когда мощность прибора оказывается меньше, чем заявленная производителем – при выполнении теплового расчета об этом не следует забывать.

Полезные рекомендации от специалистов

Для достижения максимально эффективной работы алюминиевых радиаторов необходимо соблюдать определенные правила относительно их местонахождения:

• расстояние от прибора из алюминия до стены должно составлять минимум 2 сантиметра или максимум 5 сантиметров;
• пространство от низа батареи до напольного покрытия – 10-12 сантиметров;
• от верхней части прибора до подоконника — около 10 сантиметров.

При монтаже данного оборудования нужно на входе и выходе устанавливать запорно-регулирующую аппаратуру для того, чтобы имелась возможность регулировать температуру в помещении ручным способом или в автоматическом режиме (если используются термостатические клапаны). Это потребуется, если планируется в дальнейшем отключать батареи по отдельности от магистральной подачи тепла. Например, в следующих ситуациях — ремонт, промывка, замена на новые приборы, протечка, аварийные работы.  Читайте также: «Как выполняется сборка алюминиевых радиаторов отопления – особенности сборки и подключения батарей своими руками».

Монтаж алюминиевых радиаторов отопления в отопительной конструкции многоэтажных зданий в основном производится по однотрубной схеме. Такая система не подразумевает установку терморегулирующих устройств, если нет перемычек между подающей трубой и обраткой. Кронштейны крепят к стенам при помощи дюбелей. Существует другой вариант монтажа крепежных изделий: предварительно просверливают в стене отверстия и заделывают их цементным раствором. Следует помнить, что не допускается «пристрелка» кронштейнов к стене, на которую крепят радиаторы и трубопроводы.

При проведении монтажа нельзя опирать оборудование на трубы, его следует надежно и правильно прикрепить. Отопительные приборы вешают на стену так, чтобы крюки кронштейнов располагались между секциями, а нижние грани коллекторов опускались на крепежные изделия, как на фото. При выполнении монтажных работ необходимо не допускать протечек, поэтому не следует зачищать присоединяемые поверхности, используя наждак или напильник.

При заполнении отопительной конструкции теплоносителем нужно открывать запорно-регулирующую аппаратуру плавно, чтобы не допустить гидравлического удара. Если запуск произвести правильно, результат работы будет таким, как следует.

Нюансы монтажа алюминиевых радиаторов

Прежде, чем приступать к установке алюминиевых радиаторов, требуется тщательным образом промыть все элементы отопительной системы. Запрещается в качестве промывочного состава применять щелочь. Также не следует зачищать поверхности, соприкасающиеся с уплотнительными прокладками, при монтаже переходников и заглушек, чтобы избежать в дальнейшем протечек теплоносителя.

Каждый из алюминиевых радиаторов нужно оснащать автоматическим устройством или ручным клапаном. Это необходимо для удаления воздушных пробок из отопительного прибора. При установке клапана сила затяжки не может превышать 12 кг. Если монтируется автоматический клапан, то выпускающая воздух часть, должна быть направлена строго вверх.

Также следует отметить, что установку алюминиевых радиаторов нужно производить в строгом соответствии с инструкцией, прилагаемой к приборам производителями.

Процесс проведения работ, связанных с монтажом батарей из алюминия требует тщательного и продуманного подхода, с учетом того, что устанавливаемое оборудование для теплоснабжения собственного дома или квартиры запрещено подвергать ударным нагрузкам.

Монтаж алюминиевых радиаторов отопления на видео:

teplospec.com

Установка и монтаж радиаторов (батарей) отопления

Установка радиаторов отопления — не такая простая задача, как может показаться на первый взгляд, предполагающая наличие, как теоретических знаний, так и практического опыта, ведь малейшая неточность может привести в процессе эксплуатации к проблемам. Если вам раньше с таким видом работ сталкиваться не приходилось, пошаговые инструкции и видео-ролики окажут неоценимую помощь.

Как уже упоминалось, качественный монтаж радиаторов отопления невозможен без теоретических знаний. Прежде всего, необходимо иметь представление о системах отопления и способах разводки батарей.

Виды отопительных систем ↑

На сегодняшний день широкое применение получили две системы обогрева: однотрубная и двухтрубная.
1.  Однотрубная отопительная система. Горячая вода, подаваемая в здание, стекает по отопительным приборам сверху вниз. Данная система реализована почти в каждой типовой квартире. Недостаток заключен в невозможности регулировки температурного режима без монтажа дополнительных конструктивных компонентов. К тому же, при такой организации, вода на нижних этажах будет намного холодней, нежели на верхних.
2. Двухтрубная отопительная система. В этом случае горячая вода циркулирует по одной трубе, а обратка (остывшая) — по другой. Данная система отопления применяется в коттеджах и частных домах. Главное преимущество — постоянство температуры отопительных приборов и возможность осуществлять регулирование температурного режима.

Виды отопительных систем

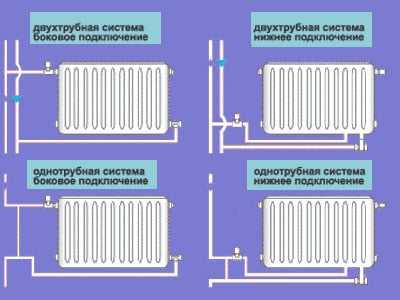

Схемы установки радиаторов ↑

Схема установки радиаторов отопления — это способ разводки батарей или, попросту говоря, метод подключения устройств к централизованной сети. Самые распространенные схемы:

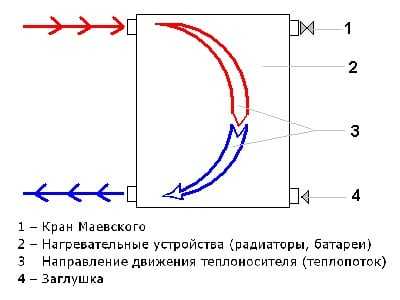

1. Боковое подключение — наиболее востребованное, т.к. помогает достичь максимальной теплоотдачи.

[include id=»1″ title=»Реклама в тексте»]

Подводящая труба присоединяется к верхнему патрубку, а отводящая — к нижнему. При подключении наоборот (подача жидкости снизу) мощность уменьшается.

Боковой тип подключения: расположение конструктивных составляющих, схема движения теплоносителя

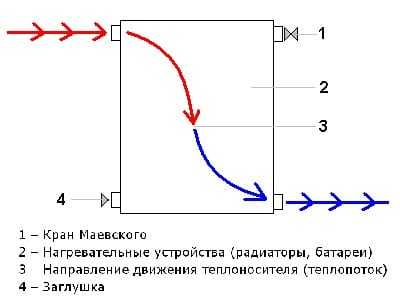

2. Диагональное подключение оптимально для длинных радиаторов. Такой способ позволит прогреть батарею равномерно. Питающая труба подсоединяется к верхнему патрубку с одной стороны, а отводящая к нижнему — с противоположной.

Диагональная схема подключения характеризуется минимальными потерями тепла — оптимальный вариант

Это важно!
Мощность батарей при подаче теплоносителя снизу уменьшается на 10%.

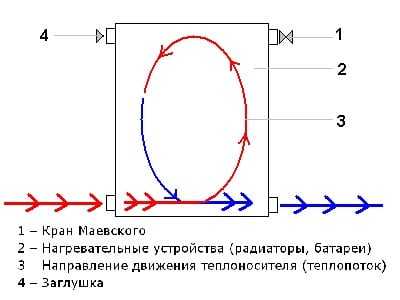

3.  Нижнее подключение. Этот тип разводки используют, если система отопления скрыта в пол. По сравнению с боковой теплоотдачей при таком методе эффективность будет снижена на 5-15%.

Нижняя схема подключения или «ленинградка» применяется в случаях размещения отопительного трубопровода в зоне нижнего перекрытия, характеризуется наибольшими значениями теплопотерь

Радиатор отопления необходимо устанавливать строго по горизонтали или с небольшим уклоном в сторону трубы. Для чего это нужно? В конце отопительного сезона (после слива воды) крайне важно, чтобы батарея была сухой. При минимальном наклоне в сторону трубы радиатор будет сливаться полностью.

Это важно!
Батареи размещают на высоте 8 см от подоконника, 10 см — от пола и 5 см — от стены.

Монтаж батарей отопления предполагает, в первую очередь, обработку стены, которую нужно выровнять и отштукатурить, т.е. подготовить к финишной отделке. В ходе установки алюминиевых и биметаллических радиаторов следует учесть, что эти отопительные приспособления должны находиться в упаковке вплоть до завершения всего комплекса работ и проверки на работоспособность. На каждый радиатор устанавливается клапан для спуска воздуха.

Это важно!

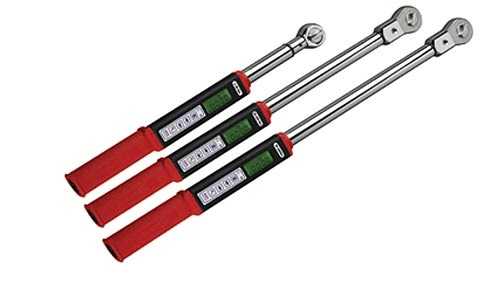

При затягивании клапана усилия не должны превышать 12 кг. Профессионалы советуют воспользоваться для контроля динамометрическим ключом, позволяющим затягивать клапан с определенным зажимом.

Перед фиксацией в радиаторы нужно ввернуть радиаторные пробки, установить прокладки и заглушки, терморегулирующую арматуру. Помните, при монтаже заглушек и переходников зачищать поверхности, контактирующие с уплотнительными прокладками, нельзя. Иначе, стыковка элементов будет не совсем герметичной, что неизбежно приведет к протечке.

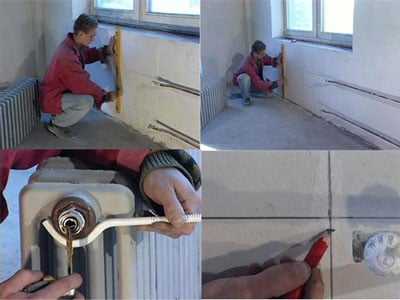

Установка батареи: разметка и установка кронштейнов для радиатора

Кронштейны, на которые устанавливаются батареи, фиксируются на стене с помощью дюбелей. Допускается способ, когда крепежные детали цементируются в заранее подготовленных технологических отверстиях. Вешать радиатор на кронштейны нужно так, чтобы крюки находились между секциями.

[include id=»2″ title=»Реклама в тексте»]

Тогда нижние грани коллекторов батарей войдут в кронштейны правильно.
С помощью уровня проверьте положение отопительного прибора, и можно сказать, что установка радиаторов отопления своими руками завершена. Остается только соединить батарею с трубами стояка и герметизировать швы паклей или герметиком.

Монтаж радиатора своими руками: установка арматуры и подключение прибора к сети

Установка батарей отопления своими руками сложна тем, что нужно принять во внимание множество нюансов, от которых будет зависеть качество работы.

• приобретите  динамометрические ключи. Многие соединения отопительной системы нуждаются в строгом соблюдении динамометрических норм. Ввиду того, что вода в системе отопления находится под давлением, недостаточно герметичное соединение, равно как и чрезмерная перетяжка, приведет к протечкам. Динамометрические инструменты позволят этого избежать;
• при установке батареи нужно перекрыть воду и откачать ее из системы с помощью насоса;
• подумайте о сливе воды: всегда есть участки, где перекрыть воду невозможно, поэтому в зоне монтажа поставьте емкости для жидкости;
• подберите схему подключения и детали заранее. Вид и количество деталей зависят не только от схемы подключения, но и от вида радиатора;

Это важно!
Многие, ориентируясь по списку, приобретают шаровые краны с американкой, но эта деталь исключительно для специалистов, в работе с которой добиться герметичности очень сложно. Можно заменить их радиаторными вентилями.

• однотрубная система отопления требует наличия байпаса — обходного пути для течения теплоносителя. В противном случае, при закрытии вентиля отопительная система стояка окажется парализованной;
• чтобы предотвратить потерю тепла, можно соорудить «пирог» из фольги и теплоизоляционного материала. Теплоизолятор уменьшит степень проникновения тепла через стену на улицу, а фольга отразит желанное тепло в помещение;
• между трубами радиатора нужны перемычки, которые должны располагаться перед кранами, т.е. таким образом, чтобы при выключении кранов, вода проходила по перемычкам, а потом направлялась к стояку. Несоблюдение этого простого правила приведет к отключению отопления всех нижних этажей.

strmnt.com
