Беседка 3х3 своими руками: чертежи и размеры

Автор Admin На чтение 11 мин. Просмотров 6.9k. Опубликовано

Дача или загородный дом, это прекрасная возможность хотя бы часть своего досуга проводить на свежем воздухе, но порой этому мешает палящее солнце или моросящий дождь. Чтобы укрыться от непогоды, оставаясь при этом на улице, вы можете построить беседку 3х3 своими руками, примерные чертежи и размеры которой вы найдёте ниже в этой статье. Но помимо монтажных схем вам, конечно, понадобятся качественные стройматериалы, чтобы сооружение не зависело от ветровых нагрузок.

Содержание

  1. Что понадобится из материалов
  2. Приступаем к строительству
  3. Столбчатый фундамент
  4. Возведение каркаса
  5. Стропильная система и кровля
  6. Пол и ограждение
  7. Заключение

Что понадобится из материалов

Хвойный брус 100×100 мм

Так как мы будем строить беседку для дачи 3х3 м из пиломатериалов, то придётся заготовить древесину, крепёж и кровельное покрытие. Если детально, то вам понадобится:

  • хвойный брус 100×100 мм;
  • доска 100×50 мм;
  • доска 70×40 мм;
  • доска толщиной 20-25 мм (можно необрезную) или листовой материал типа влагостойкой фанеры, ОСП-3 либо ОСП-4  для кровельной обрешетки;
  • брусок 50×50 мм;
  • кровельное покрытие;
  • крепёж: стальные перфорированные уголки и накладки, саморезы, анкеры;
  • рядовой или силикатный (полнотелый) кирпич;
  • цемент, песок щебень.

Ещё следует сказать несколько слов о выборе дерева, точнее, о его качестве:

  • влажность – согласно ГОСТ 8485-86 первый и второй сорт древесины может содержать до 22% влаги, она ещё называется воздушно-сухой, что в данном случае подходит идеально;
  • целостность – на профилях (доска, брус) не должно быть трещин и выпадающих сучков;
  • цвет – чёрные пятна на древесине говорят о поражении грибковой плесенью, а синие пятна – о неправильном хранении (сырую древесину накрыли полиэтиленом и они запарились). В обоих случаях, это брак и покупать такой строительный материал не следует.

[info]Совет. Чтобы защитить древесину от гниения, обработайте её антисептиком типа АНТИГНИЛЬ.[/info]

Приступаем к строительству

Если вы решили построить беседку 3х3 своими руками, чертежи и размеры придётся переносить  на участок, то есть, сделать правильный квадрат. На его основании будет возведен столбчатый фундамент и вышестоящая часть сооружения.

Так можно получить прямой угол на участке

Для получения угла 90⁰ вбейте в землю колышек  предполагаемом углу беседки и привяжите к нему два шнура, которые не будут растягиваться (можно тонкую проволоку) по 3 и 4 м. Если концы этих шнуров развести на 5 м, то угол АВС получится прямым. Чем точнее будут размеры, тем чётче получится угол. После этого можно приступать к строительству.

Столбчатый фундамент

Для беседок обычно используют три вида фундаментов: свайно-винтовой (на участках с большим уклоном), плитный и столбчатый. Мы остановимся на последнем варианте.

Делаем ямки для опор

Сначала вычислите два прямых угла (способ описан выше) и на их основании разметьте периметр капроновыми нитками – это удобно, так как такая нитка растягивается, и даже если вы за неё зацепитесь, то она не порвётся. Теперь выройте по углам ямки глубиной 20-30 см (этот параметр зависит от плотности грунта на дачном участке). Три метра между столбами, это много даже для стального ростверка, так что вам придётся выкопать ещё пять ямок – четыре по сторонам и одну по центру, как это показано на фотографии вверху.

Так как мы будем делать сборный столбчатый фундамент, то основу нужно рассчитать так, чтобы она получилась шире столба на 4-5 см в каждую сторону, что несложно отрегулировать размерами ямки. Так, длина силикатного и рядового кирпича составляет 25 см, значит, ямка должна быть порядка 33×33 или 35×35 см по периметру. Засыпьте туда песочно-щебневую подушку высотой 15-20 см и хорошо её утрамбуйте. Оставшуюся часть углубления залейте бетоном на пару сантиметров ниже или заподлицо с поверхностью земли.

Столбчатый фундамент на участке с уклоном

Уже на следующий день на залитой подошве можно возводить опоры из кирпича. Обратите внимание на верхнюю фотографию – там хорошо видно, что кладка с левой стороны состоит из двух рядов, посредине из трёх, а справа из четырёх рядов – это компенсация уклона участка. В данном случае перепад составляет 0,13м/3мпогонных: толщина кирпича 65 мм или 0,065 м, а двух кирпичей 0,065*2=0,13 м – всё достаточно просто. Но не всегда удаётся нивелировать опоры рядами кладки – уклоны бывают разными. В таких случаях изменять высоту опоры можно за счёт горизонтального шва, накладывая больше или меньше раствора.

Способы углового соединения бруса «в пол дерева» и «в лапу»Ростверк или нижняя обвязка для беседки

Через 7-10 суток к опорам можно прикрепить ростверк или нижнюю обвязку, что в данном случае одно и то же. Для этого берёте четыре трёхметровых бруса с ровными торцами и подрезаете их края «в пол дерева» или  «в лапу», как показано на верхнем изображении. Не спешите фиксировать эту раму на опорах, а сначала скрепите её гвоздями и, уложив на фундамент, проверьте диагонали – допустимое расхождение ±2 мм. Прежде чем фиксировать ростверк, застелите на столбы куски рубероида, чтобы брус меньше натягивал влагу.

Для фиксации обвязки к кирпичным опорам отлично подойдут анкерные болты с пластиковыми дюбелями (понадобится 9 штук). Сначала в месте соприкосновения бруса с опорой сверлите отверстия по диаметру болта и ставите на кирпиче метки. Затем сдвигаете раму немного в сторону и сверлите отверстия в опорах, но уже по диаметру дюбеля. Забиваете дюбели в посадочные места и ставите обвязку на место. Делаете в брусе потаи (расширения) для головок болтов, и прикручиваете ростверк.

Возведение каркаса

Способы фиксации бруса и досок

Для того чтобы закрепить стойки на ростверке удобнее всего использовать металлические усиленные уголки. Но прежде чем прикручивать уголок к вертикальному брусу, его нужно зафиксировать и для этого, как правило, ставят временные оттяжки из отходов пиломатериалов (бруски, рейки, планки, доски). А вот лаги из досок допустимо зафиксировать, как уголками, так и обрезками брусков. На верхней фотографии можно увидеть крепления и вертикальных, и горизонтальных профилей.

Вначале вам придётся установить только угловые стойки, то есть, поставить на них оттяжки и зафиксировать металлическими уголками. После этого нужно собрать мауэрлат – это такая же рама, как и нижняя обвязка, только устанавливают её сверху, и она служит опорой для стропильной системы. Здесь, конечно, использовать анкеры ни к чему и брус прикручивают при помощи усиленных стальных уголков. Промежуточные стойки устанавливают после крепления мауэрлата, но это даже не инструкция, а просто небольшой совет для удобства работы.

Стропильная система и кровля

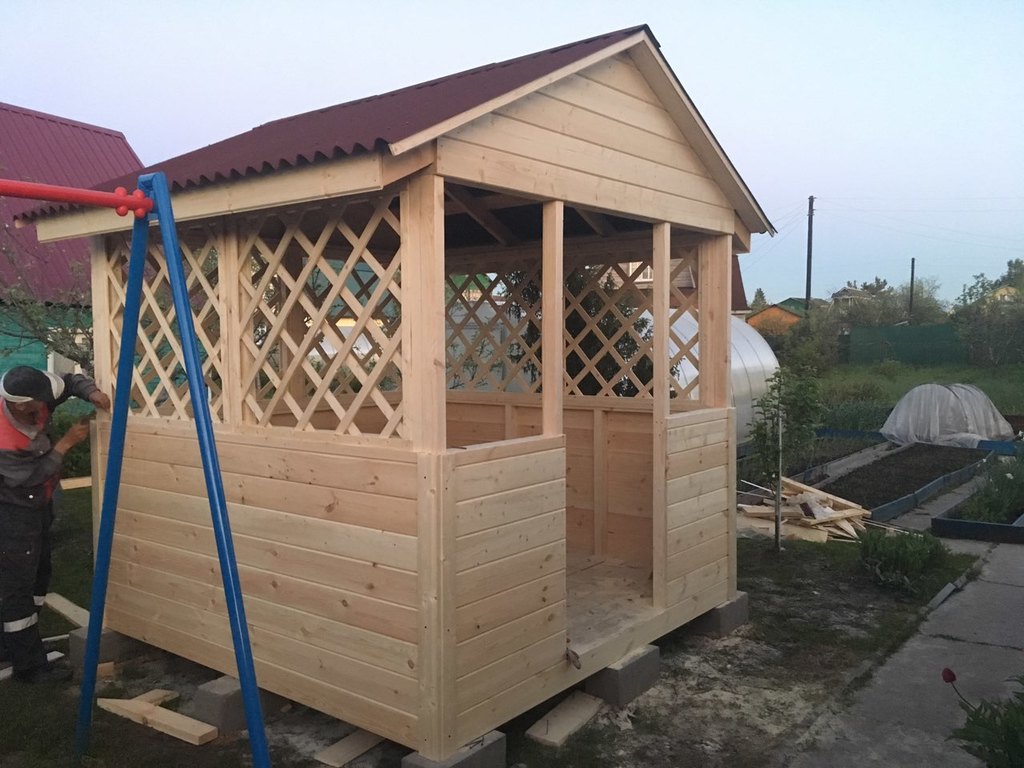

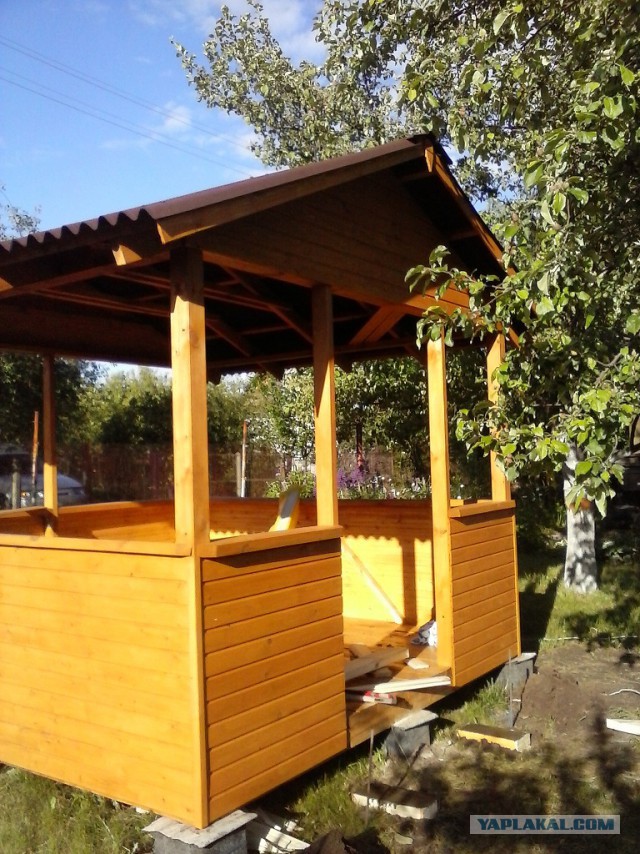

Проще всего сделать односкатную крышу, но это больше подходит для закрытого варианта беседок, то есть, вход будет только спереди, оттуда, где самая высокая часть сооружения. Некоторые владельцы дач и загородных ломов предпочитают двухскатные крыши. Я ничего не имею против двух скатов, но в таком случае придётся делать фронтоны и вход здесь может быть только с двух сторон. Именно поэтому я предлагаю вам шатровую стропильную систему: во-первых, она красивее, а, во-вторых, по сложности и финансам она не на много превысит два первых варианта.

Шатровая стропильная система

Так как для беседки 3х3 крыша без каркаса не делается (3 м – это большой промежуток для любого кровельного материала), то приступим к сборке стропильной системы. Высота купола может быть разной, но при подъёме в центре на 50-70 см длина стропильной ноги будет составлять порядка 240 см (их лучше всего делать из доски 70×40 мм). В точке схода доска подрезается под углом, а величина угла зависит от высоты купола.

На верхней фотографии вы видите, что конструкция собрана на земле вместе с мауэрлатом и это тоже вариант, так как сборка внизу гораздо легче аналогичной работы вверху. Просто здесь, для того чтобы поднять стропильную систему и установить на стойки каркаса понадобится, как минимум три человека, хотя можно позвать на 10-15 минут соседей и вопрос будет решён.

Разные способы крепления стропильных ног к мауэрлату

Стропильные ноги нужно будет прикрепить к мауэрлату и сделать это можно разными способами (некоторые из них показаны на изображении вверху). Вы видите, что ногу или сам мауэрлат можно подпилить, сделав паз для установки, подшить снизу брусок для упора, укрепить ногу с двух сторон досками. Но, как бы вы не задумали провести фиксацию, не пренебрегайте металлическим крепежом – он делает конструкцию более жёсткой.

Под куполом находится крестовина из досок 100×50 мм – она образует четыре одинаковых квадрата, но это непрочная система и через время там может возникнуть люфт (беседка будет шататься). Чтобы этого не случилось, вам потребуется сконструировать треугольники для жёсткости и для этого будет достаточно бруска 50×50 мм или доски 70×40 мм, установленной плашмя. Вы просто поверх крестовины прикручиваете ещё одну, но уже по диагоналям, что сразу образует восемь треугольников, и каркас никогда не будет шататься.

Монтаж сплошной обрешёткиМонтаж прерывистой обрешётки

Вам нужно определиться с кровельным покрытием, так как от него зависит, какой именно будет обрешётка – сплошной или прерывистой. Безусловно, второй вариант обойдётся дешевле, ведь для этого потребуется в 2-3 раза меньше пиломатериалов и в данном случае (я имею в виду купольную крышу) лучше всего подойдёт металлочерепица. У неё максимальная длина листа 4,5 м, так что можно обойтись без поперечных стыков, что очень удобно – останется только декорировать углы.

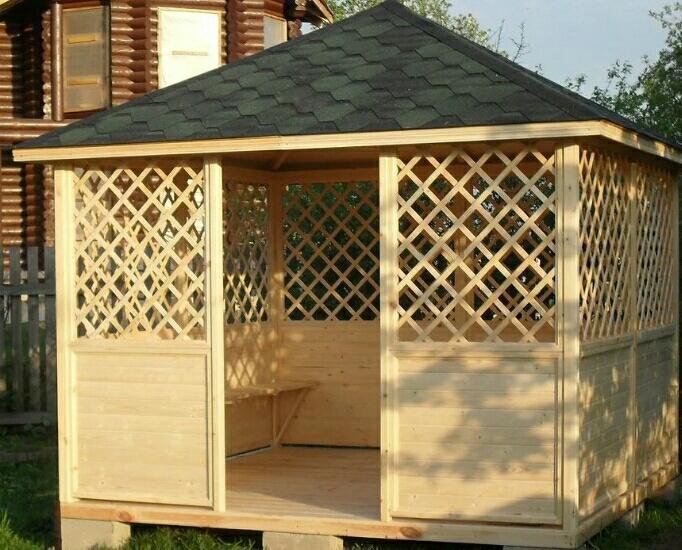

В качестве кровельного материала использована битумная черепица

А вот, к примеру, для битумной черепицы нужна сплошная обрешётка и это могут быть не только доски. Поверх прерывистой обрешётки можно настелить влагостойкую фанеру либо ориентированно-стружечную плиту 3-го или 4-го класса (OSB-3 или OSB-4) – это водоотталкивающие плиты.

[info]Рекомендация по дизайну. Если говорить о грамотно продуманном экстерьере, то кровля на беседке должна быть идентична материалу, которым укрыт ваш дом или дача.[/info]

Пол и ограждение

Дощатый пол в беседке

Для пола лучше всего использовать строганую доску толщиной 40 мм, и, как вариант, можно остановиться на 30 мм, но в таком случае между лагами должно быть не более 40 см расстояния. Дощатый пол обязательно нужно красить, так как в открытую беседку в любом случае будут попадать атмосферные осадки, а это вызывает гниение древесины. Но лучше всего для пола использовать террасную доску – это смесь пластика с опилками – выглядит, как натуральное дерево, но при этом нейтральна к намоканию, хотя на такой материал, безусловно, придётся раскошелиться.

Простое ограждение для беседки

На верхней фотографии вы видите, как сделать незамысловатое, но в то же время красивое ограждение для открытой беседки. В качестве перил здесь можно использовать шлифованный брус 100×100 мм, но в то же время подойдёт доска 100×50 или 70×40 мм. В качестве балясин, которые здесь сделаны в виде крестовины, можно использовать такие же доски, либо брусок 50×50 или 50×40 мм.

Лестница на тетивах на две ступени

Оставлять вход без лестницы как то не совсем правильно – для пожилых людей, инвалидов и детей это очень неудобно. Посмотрите, как сделана лестница на верхней фотографии – две тетивы опираются на бетонные плитки на грунте и нижнюю обвязку беседки. Ступени здесь можно либо установить на металлический крепёжный уголок с усилением, либо нашить на тетивы бруски 30×30 или 40×40 мм. Толщина досок для проступей должна быть не менее 50 мм, так как лестница открыта для атмосферных осадков.

[youtube]https://youtu.be/BfHW4qJ4NyM[/youtube]

Видео: как сделать беседку

Заключение

В этой статье нет чертежей в прямом понимании этого слова, так как кони попросту не нужны. Чтобы сделать беседку из дерева своими руками 3х3 м не существует жёстких рамок, это скорее полёт фантазии дизайнера. Зато здесь описаны принципы, придерживаясь которых вам будет под силу такое лёгкое архитектурное сооружение.

Беседка своими руками 3х3 м из бруса

Многие владельцы дач и частных домов стремятся создать на своем участке хоть какую-то зону отдыха и проводить больше времени на свежем воздухе. В первую очередь внимание обращают на строительство беседки. Задумываются об этом и те, кто когда-то отказался от этой затеи в пользу установки на летний сезон разборного шатра и уже успел убедиться в ненадежности его конструкции. И правильно. Возведенной на совесть капитальной беседке не страшны ни ураганные ветра, ни проливной дождь.

Содержание

  • Как построить беседку 3х3 с шатровой крышей своими руками?
    • Фундамент беседки
    • Нижняя обвязка
    • Стропильная система
  • Окончательный этап строительства беседки
    • Монтаж вертикальных стоек
    • Установка стропильной системы
    • Настил пола, монтаж лестницы и перекладин

Как построить беседку 3х3 с шатровой крышей своими руками?

Фундамент беседки

Строительство любой деревянной беседки начинается с фундамента. Учитывая относительную легкость конструкции, достаточно выполнить столбики из кирпича или бетона.

Предварительно разметьте участок, натяните шнуры по периметру будущей беседки. В случае с квадратной беседкой замерьте диагонали, проверив тем самым перпендикулярность шнуров между собой. Натянув еще два шнура по диагоналям, отмечаем место пересечения — здесь будет находиться центральное основание.

Делаем ямки под устройство фундамента беседки

Необходимая глубина ям под фундамент определяется типом грунта. Так, если имеем дело с непучинистым грунтом, то не требуется бурить ямы под заливку бетонных столбов ниже глубины промерзания. Будет достаточно вырыть ямки глубиной около 200-300 мм, после чего засыпать в них песчано-гравийную смесь примерно до половины глубины, тщательно утрамбовав и выровняв засыпку по горизонтали.

Засыпать крупный песок, щебень или гравий следует примерно до половины глубины вырытых ямок

В основании каждого столба укладываем тротуарную бетонную плитку.

Следующим этапом нужно выложить кирпичные столбики. Тут нужно со всей ответственностью подойти к вопросу выбора подходящего кирпича, ведь для фундамента годится не любой тип. Лучше для этих целей применять либо белый силикатный, либо обожженный красный кирпич. При этом стоит отметить, что глиняный красный кирпич все-таки предпочтительнее в плане влаго- и морозостойкости, а по своим прочностным характеристикам обожженный тип красного кирпича ничем не хуже силикатного, прессованного из песка.

Следите за тем, чтобы кладка была строго вертикальна. Все столбики должны быль выведены в одну горизонтальную плоскость. Для этих целей можно использовать гидравлический уровень (прозрачную, заполненную водой трубку).

На выровненные площадки выкладываем столбики из кирпича

Если планируется закрепить брус нижней обвязки и стойки к бетонному основанию (кирпичным столбикам), то это можно сделать без применения специальных крепежных элементов, Г-образных болтов и прочего, а при помощи обычных прутков арматуры, зацементированных в кирпич примерно на 20 — 30 см. Примерно на столько же пруток должен выступать сверху, как видно на фото ниже.

Стойки и нижнюю обвязку беседки будем крепить на арматуру

Вообще, собственный вес беседки вряд ли позволит ей опрокинуться или съехать со столбов даже при сильном ветре, но на всякий случай хоть какое-то крепление не помешает. Разумеется, если вы не живете в сейсмически активной зоне, где без надежного крепления просто не обойтись.

Нижняя обвязка

Следующий этап — обустройство нижней обвязки. Для нее, как правило, применяется брус сечением 100х100 мм. Соединяем брус между собой «вполдерева». Все пазы, которых при строительстве беседки приходится делать немало, можно с легкостью вырезать с помощью электролобзика с длинной пилкой или сабельной пилы. На кирпичные столбики перед укладкой обвязки следует подложить гидроизоляцию — обычный рубероид. При креплении на вышеупомянутые арматурные прутки в местах установки будущих стоек сверлим в брусе отверстия и продеваем, как показано на предыдущем фото.

Предварительно собираем нижнюю обвязку, расположив ее на столбиках основания

Стропильная система

Стропильную систему крыши с верхней обвязкой, особенно при работе в одиночку, лучше предварительно собрать внизу, прямо на обвязке пола будущей беседки — так намного удобнее будет выполнять подгонку стропил и замков, а по лестнице еще успеете вдоволь «напрыгаться» на окончательном этапе сборки всей конструкции.

Саму верхнюю обвязку выполняем из доски 50х100 мм, соединяя брус «вполдерева» по углам. Для связки ее со столбами на соединение типа «шип-паз» (как показано на рисунке ниже) выдалбливаем стамеской соответствующие пазы.

Соединение «шип-паз»

Окрашенные бруски верхней обвязки. Хорошо видны квадратные пазы для крепления на шипы стоек

Для предотвращения съезжания крыши в стропилах необходимо сделать обычные треугольные выборки или же выпилить своеобразный шип, который входит в выбранные стамеской пазы бруса верхней обвязки.

Готовые стропила беседки в вырезанным «шипом»

Вооружившись шуруповертом и длинными саморезами, собираем элементы будущей крыши.

Стропильная система беседки в сборе

Готовый каркас крыши теперь можно разобрать и покрасить каждый элемент антисептиком (например, пропиткой для дерева «Пинотекс» или аналогичной), устойчивым к воздействию атмосферных осадков, солнечных лучей и перепадам температур.

Окончательный этап строительства беседки

Теперь, когда все элементы конструкции стропильной системы беседки полностью готовы, можно ее разобрать, отложить детали в сторону и заняться установкой стоек.

Монтаж вертикальных стоек

Для них используем такой же брус, как и для нижней обвязки — 100х100 мм.

Для удобства установки отпиливаем торцы бруса строго под прямым углом. С одной стороны бруса выполняем шип под установку на него верхней обвязки. Для этой цели лучше воспользоваться электрическим лобзиком, который просто незаменим при выполнении всех многочисленных пропилов. С другой же стороны бруса, если установка столбов беседки запланирована именно на прутки арматуры, высверливаем отверстие на необходимую глубину диаметром равным или чуть меньшим диаметра прутка. Для надежности крепления лучше использовать арматуру с насечками.

Выравниваем столбы по уровню строго вертикально, для надежности фиксируем их временными укосинами. Каждую стойку крепим к нижней обвязке на саморезы с помощью металлических уголков, как видно на фото.

Как установить столбы беседки одному

Установка стропильной системы

После установки всех столбов беседки поднимаем и крепим к ним верхнюю обвязку…

Каркас беседки готов

… а затем и стропила.

Устанавливаем стропила

Конструкция сразу станет жесткой и устойчивой и можно будет уверенно приступать к кровле крыши. Сплошной дощатый настил выполняем снизу вверх, прикручивая доски к лагам на саморезы. Для разметки досок удобно использовать вырезанный из картона шаблон.

Настил крыши беседки

Для устройства настила крыш также часто применяют плиты OSB-3 — все зависит от предпочтений и выбранного типа кровли.

Для покраски пола и деревянной мебели внутри беседки можно воспользоваться специальным  террасным маслом «Пинотекс», предотвращающим появление грибка и придающим древесине водоотталкивающее свойство.

Прекрасной кровлей для беседки послужит мягкая битумная черепица Shinglas (Шинглас). Не забудьте про коньковую и карнизную планки!

Монтируем карнизную планку

Покрываем крышу беседки черепицей

Устанавливаем коньковые планки

Настил пола, монтаж лестницы и перекладин

Монтаж пола начинаем с установки лаг. Крепим лаги к нижней обвязке при помощи П-образных кронштейнов.

Затем приступаем к настилу заранее обструганных и покрашенных половых досок.

Укладку досок начинаем от одной из стен беседки

Перед покраской половые доски тщательно обработаны электрорубанком и отшлифованы электрической шлифмашиной

Между опор крепятся предварительно подогнанные по размерам, обструганные электрорубанком, окрашенные и просушенные элементы перил.

Трудно представить, что такую красоту можно выполнить в одиночку. Но глаза, как говорится, боятся, а руки…

Перила беседки, тщательно оструганные рубанком, отшлифованные и окрашенные смотрятся даже очень эстетично

Монтируем лестницу.

Крыльцо беседки крепим снаружи к брусу нижней обвязки

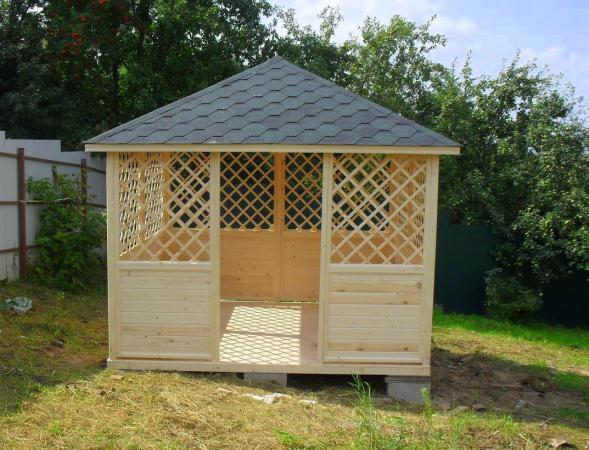

Вот она, наша красавица!

Построить беседку своими руками на даче — не такое уж сложное занятие, как поначалу может показаться!

Пластиковые стулья и круглый стол в беседке

Беседка 3х3 только внешне выглядит небольшой, однако за этим столиком свободно помещаются 6 человек. А ведь можно и стол сделать побольше при желании! Но только свободного места почти не останется — гостям танцевать будет негде.

Остается только обтянуть беседку снаружи затемняющей сеткой вроде Тенакс Ямайка (Tenax Jamaica)…

На солнце обтянутая сеткой беседка выглядит вполне неплохо

Сетка не только спасает летом от комаров, но и неплохо защищает беседку от проникновения внутрь дождя, а зимой — и снега

… оградив тем самым себя от комаров и завистливых соседей!

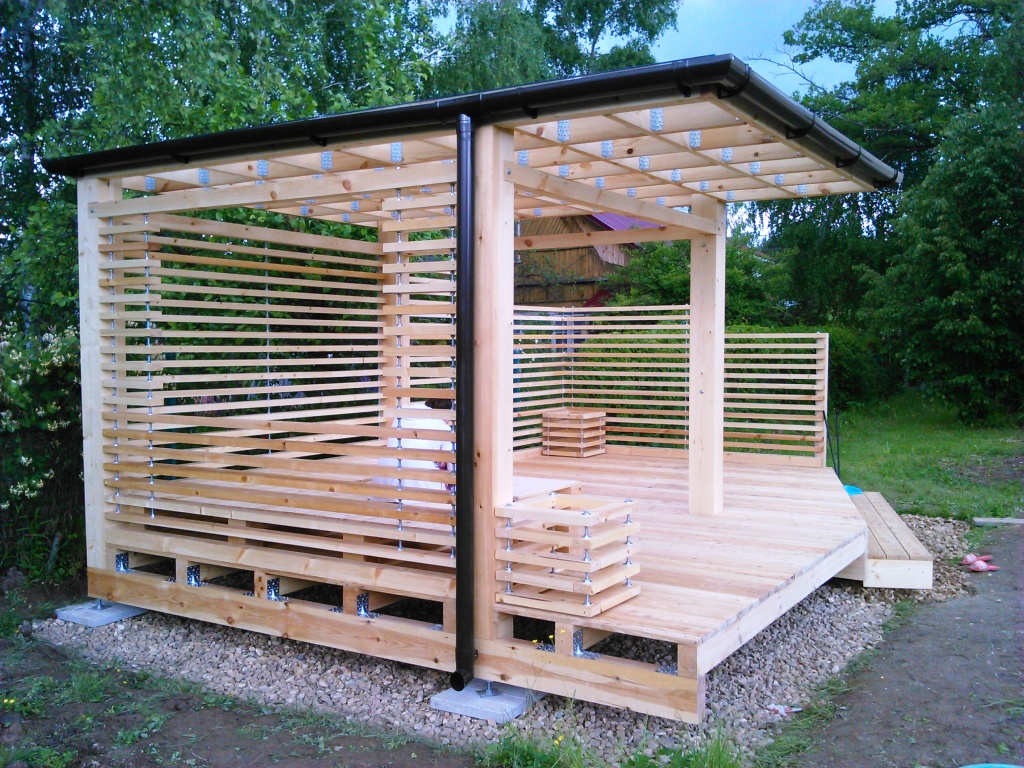

Если описанная в данном материале конструкция с четырехскатной крышей вам не подходит ввиду сложности изготовления, обратите внимание на односкатную деревянную беседку.
